Producttype	Grasmaaier / bosmaaier op benzine
Merk	Scheppach
Model	BCH5200PB
Motor	2-takt, 51,7 cm³, 1,45 kW
Brandstoftype	Mengsel van loodvrije benzine / 2-takt olie (40:1)
Brandstoftankinhoud	920 cm³
Gewicht (zonder brandstof)	7,2 kg
Snijdiameter (draad)	450 mm
Snijdiameter (mes)	255 mm
Dikte van de snijdraad	2 x 2,8 mm
Max. snijsnelheid (draad)	6900 min⁻¹
Max. snijsnelheid (mes)	7500 min⁻¹
Geluidsvermogensniveau	108,4 dB(A)
Geluidsdrukniveau	98,4 dB(A)
Trillingen (randenmaaier)	Links 4,20 m/s², rechts 4,07 m/s²
Trillingen (bosmaaier)	Links 4,64 m/s², rechts 4,79 m/s²
Meegeleverde accessoires	Draadspoel met draad, 3-tands snijmes, beschermkap, draagriem, mengbus, sleutels
Gebruik	Gras, onkruid, struikgewas en klein hout maaien
Aantal handleidingspagina's	276 pagina's (meertalig)
Garantie	Wettelijke garantie (defecte onderdelen gratis vervangen)

Veelgestelde vragen - BCH5200PB SCHEPPACH

Welk mengsel van benzine/olie moet ik gebruiken voor de BCH5200PB?

Gebruik een mengsel van loodvrije benzine en speciale 2-takt motorolie in een verhouding van 40:1 (40 delen benzine op 1 deel olie). Gebruik geen 4-takt motorolie.

Hoe start ik de motor van de bosmaaier?

Plaats de machine op een vlakke ondergrond. Zet de schakelaar op aan, open de choke, pomp 5 keer de brandstofpomp en trek dan 3 tot 5 keer aan het startkoord. Zodra hij start, sluit u de choke. Raadpleeg de handleiding voor details.

Hoe vervang ik de snijdraad?

Demonteer de spoel door de moer los te draaien. Verwijder de oude draad, vouw de nieuwe draad dubbel en haak de lus in de spoelschijf. Wikkel de draad tegen de klok in en leid de uiteinden door de ogen. Monteer de spoel weer.

Welk type mes wordt meegeleverd en hoe monteer ik het?

Het meegeleverde mes is een 3-tands mes van 255 mm. Om te monteren, lijn het mes uit met de flens, plaats de buitenste flens en de kap, draai dan de moer linksom vast. Gebruik de meegeleverde sleutel.

Hoe verleng ik de snijdraad automatisch?

Laat de motor op volle toeren draaien en tik de snijkop op de grond. De draad komt automatisch vrij en het beschermblad snijdt hem op de optimale lengte.

Wat zijn de belangrijke veiligheidsvoorschriften?

Draag altijd veiligheidsbril, handschoenen, stevige schoenen en gehoorbescherming. Houd personen en dieren op meer dan 15 meter afstand. Raak de hete uitlaat niet aan. Schakel de motor uit voor onderhoud.

Hoe reinig ik het luchtfilter?

Schroef het deksel van het luchtfilter los, verwijder het sponsfilter, was het met warm zeepwater, spoel het en laat het aan de lucht drogen. Gebruik nooit benzine of ontvlambaar oplosmiddel.

Wat moet ik doen als de motor niet start?

Controleer de startprocedure: choke open, brandstofpomp bediend, schakelaar op aan. Controleer het brandstofmengsel, de bougie en het luchtfilter. Raadpleeg de handleiding voor gedetailleerde probleemoplossing.

Hoe bewaar ik de machine voor meer dan 30 dagen?

Maak de brandstoftank leeg, start de motor tot hij stopt, verwijder de bougie, giet een theelepel 2-takt olie in de cilinder, trek aan het startkoord en plaats de bougie terug. Bewaar op een droge plaats buiten bereik van kinderen.

Waar vind ik reserveonderdelen voor de BCH5200PB?

Reserveonderdelen zijn verkrijgbaar via de klantenservice van Scheppach. Scan de QR-code op de startpagina of neem contact op met een erkende dealer. Gebruik altijd originele onderdelen.

GEBRUIKSAANWIJZING BCH5200PB SCHEPPACH

Verklaring van de symbolen op het product

Het gebruik van symbolen in deze handleiding is bedoeld om uw aandacht te vestigen op eventuele risico's. De veiligheidssymbolen en de bijbehorende uitleg moeten goed worden begrepen. De waarschuwingen zelf voorkomen geen risico's en kunnen de juiste maatregelen betreffende ongevallenpreventie niet vervangen.

	Lees voorafgaand aan de ingebruikname de gebruikshandleiding en de veiligheidsvoorschriften!
	Let op! Benzine is zeer licht ontvlambaar. Vermijd roken, open vuur of vonkenregen in de buurt van brandstof.
	Waarschuwing! Bij het niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of beschadiging aan het werktuig
	Let op gevaar voor letsel!Handen en voeten niet bij een draaiende motor met het mes in aanraking brengen.
	Houd kinderen, toeschouwers en assistenten 15 m uit de buurt van de bosmaaier!
	Stevig schoeisel dragen!
	Gebruik een veiligheidshelm, gehoorbescherming en veiligheidsbril!
	Werkhandschoenen dragen!
	Let op! De uitlaat en andere delen van de motor worden tijdens het bedrijf zeer heet, niet aanraken!
	Symbool voor de in te vullen “mengverhouding benzine/olie” op de tankdop.
	Let op! Gevaar voor verwonding door weggeslingerde voorwerpen
	Het product voldoet aan de geldende EU-bepalingen.
	Het product voldoet aan de geldende Servische richtlijnen.
	Let op voor terugslag!
	Let op: gebruik geen zaagbladen of meerdelig metalen snijgereedschap!
	Bosmaaier
	Grastrimmer
	Gegarandeerd geluidsvermogensniveau
	Tankinhoud

Inhoudsopgave:

Pagina:

1. Inleiding....73
2. Productbeschrijving (afb. 1)....73
3. Beoogd gebruik....73
4. Algemene veiligheidsvoorschriften 74
5. Technische gegevens....76
6. Uitpakken 77
7. Voor de ingebruikname.... 77
8. Montage en bediening....77
9. Werkwijze....79
10. Reiniging en opslag 80
11. Onderhoud....81
12. Reparatie & bestellen van reserveonderdelen.... 82
13. Afvalverwerking en hergebruik....83
14. Verhelpen van storingen....84
15. Conformiteitsverklaring....273

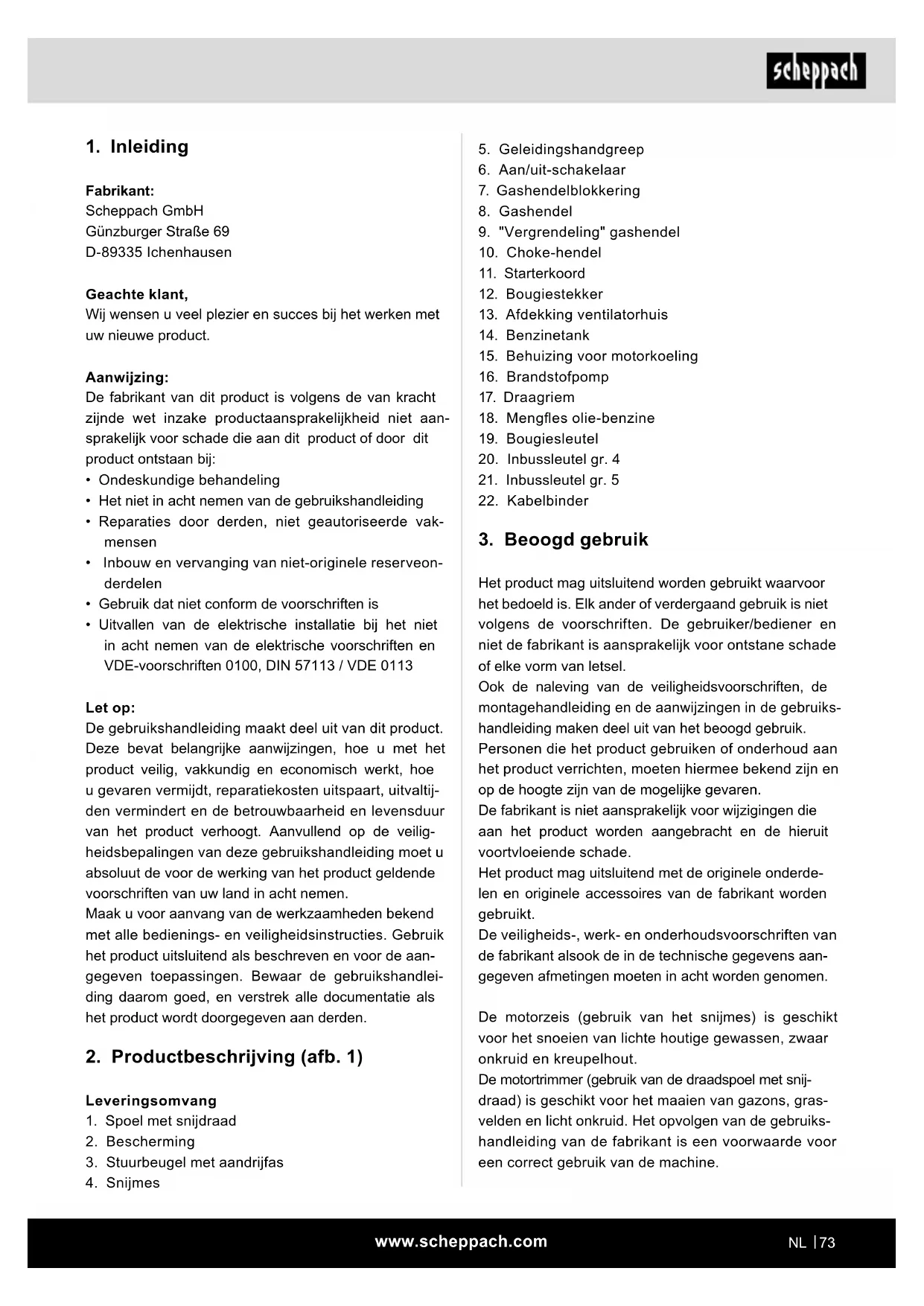

1. Inleiding

Fabrikant:

Scheppach GmbH

Wij wensen u veel plezier en succes bij het werken met uw nieuwe product.

Aanwijzing:

De fabrikant van dit product is volgens de van kracht zijnde wet inzake productaansprakelijkheid niet aansprakelijk voor schade die aan dit product of door dit product ontstaan bij:

• Ondeskundige behandeling
- Het niet in acht nemen van de gebruikshandleiding
- Reparaties door derden, niet geautoriseerde vakmensen
- Inbouw en vervanging van niet-originele reserveonderdelen
- Gebruik dat niet conform de voorschriften is
- Uitvallen van de elektrische installatie bij het niet in acht nemen van de elektrische voorschriften en VDE-voorschriften 0100, DIN 57113 / VDE 0113

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product veilig, vakkundig en economisch werkt, hoe u gevaren vermijdt, reparatiekosten uitspaart, uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoogt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absoluut de voor de werking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstructies. Gebruik het product uitsluitend als beschreven en voor de aangegeven toepassingen. Bewaar de gebruikshandleiding daarom goed, en verstrek alle documentatie als het product wordt doorgegeven aan derden.

2. Productbeschrijving (afb. 1)

Leveringsomvang

1. Spoel met snijdraad
2. Bescherming
3. Stuurbeugel met aandrijfas

4. Snijmes

5. Geleidingshandgreep

6. Aan/uit-schakelaar
7. Gashendelblokkering
8. Gashendel
9. "Vergrendeling" gashendel
10. Choke-hendel
11. Starterkoord
12. Bougiestekker
13. Afdekking ventilatorhuis
14. Benzinetank
15. Behuizing voor motorkoeling
16. Brandstofpomp
17. Draagriem
18. Mengfles olie-benzine
19. Bougiesleutel
20. Inbussleutel gr. 4
21. Inbussleutel gr. 5
22. Kabelbinder

3. Beoogd gebruik

Het product mag uitsluitend worden gebruikt waarvoor het bedoeld is. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/bediener en niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Ook de naleving van de veiligheidsvoorschriften, de montagehandleiding en de aanwijzingen in de gebruikshandleiding maken deel uit van het beoogd gebruik.

Personen die het product gebruiken of onderhoud aan het product verrichten, moeten hiermee bekend zijn en op de hoogte zijn van de mogelijke gevaren.

De fabrikant is niet aansprakelijk voor wijzigingen die aan het product worden aangebracht en de hieruit voortvloeiende schade.

Het product mag uitsluitend met de originele onderde- len en originele accessoires van de fabrikant worden gebruikt.

De veiligheids-, werk- en onderhoudsvoorschriften van de fabrikant alsook de in de technische gegevens aan- gegeven afmetingen moeten in acht worden genomen.

De motorzeis (gebruik van het snijmes) is geschikt voor het snoeien van lichte houtige gewassen, zwaar onkruid en kreupelhout.

De motortrimmer (gebruik van de draadspoel met snijdraad) is geschikt voor het maaien van gazons, grasvelden en licht onkruid. Het opvolgen van de gebruikshandleiding van de fabrikant is een voorwaarde voor een correct gebruik van de machine.

Elk ander gebruik, dat in deze handleiding niet uitdrukkelijk toegelaten wordt, kan tot schade aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen. Let met name ook op de beperkingen in de veiligheidsvoorschriften.

Let op! Vanwege het risico op lichamelijk letsel bij de gebruiker, mag de benzinemotorzeis niet worden gebruikt voor de volgende werkzaamheden: voor het reinigen van looppaden en als hakselaar voor het verkleinen van boom- en hegsnijafval. Verder mag de benzinemotorzeis niet worden gebruikt voor het egaliseren van bodemoneffenheden, zoals molshopen. Om veiligheidsredenen mag de zeis met benzinemotor niet als aandrijfaggregaat voor andere gereedschapsets van welk type dan ook worden gebruikt.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is niet volgens de voorschriften. De gebruiker/ bediener en niet de fabrikant is aansprakelijk voor ont- stane schade of elke vorm van letsel.

Wie mogen het apparaat niet gebruiken:

Personen die niet bekend zijn met de gebruikshandleiding, kinderen onder de 16 jaar en personen die onder invloed van alcohol, drugs of medicijnen staan.

Gebruiksuren van de zeis met benzinemotor

Ook al mag een motorzeis op elk moment worden gebruikt, toch moet de gebruiker rekening houden met de mensen in zijn omgeving.

Let erop dat onze producten volgens het beoogd gebruik niet voor bedrijfsmatige, ambachtelijke of industriële toepassingen zijn ontworpen. Wij aanvaarden geen aansprakelijkheid wanneer het product in bedrijfsmatige, ambachtelijke of industriële ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

De fabrikant is niet aansprakelijk voor schade die het gevolg is van oneigenlijk gebruik of onjuiste bediening.

Verklaring van de signaalwoorden in de gebruikshandleiding

GEVAAR

Signaalwoord voor aanduiding van een direct aanwezige, gevaarlijke situatie die, indien deze niet wordt vermeden, de dood of ernstige verwondingen tot gevolgd heeft.

⚠ WAARSCHUWING

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot de dood of ernstige verwondingen kan leiden.

⚠️ VOORZICHTIG

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, tot geringe of matige verwondingen kan leiden.

LET OP

Signaalwoord voor aanduiding van een mogelijke gevaarlijke situatie die, indien deze niet wordt vermeden, materiële schade aan producten of eigendommen tot gevolg kan hebben.

4. Algemene veiligheidsvoorschriften

⚠ WAARSCHUWING Lees alle veiligheidsvoorschriften en aanwijzingen, afbeeldingen en technische gegevens, waar dit product van is voorzien.

Nalatigheden bij het niet naleven van de onderstaande aanwijzingen kunnen elektrische schok, brand en/of ernstige verwondingen veroorzaken.

Bewaar alle veiligheidsvoorschriften en -aanwijzingen voor toekomstig gebruik.

Veiligheidsinstructies

Dit apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met fysieke, sensorische of verstandelijke beperkingen of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van een voor hun veiligheid verantwoordelijke persoon, of zijn geïnstrueerd over het gebruik van het apparaat.

Kinderen moeten onder toezicht staan, zodat ze niet met het apparaat kunnen gaan spelen.

1. Opleiding

• Lees de instructies zorgvuldig door. Zorg dat u vertrouwd bent met de bedieningselementen en het gebruik van het apparaat conform de voorschriften.
• Laat kinderen of personen nooit het apparaat gebruiken als ze niet met deze aanwijzingen bekend zijn. De wettelijke bepalingen van een land kunnen een minimumleeftijd voor de gebruiker voorschrijven.
• Maai nooit wanneer personen, met name kinderen, of dieren zich in de buurt bevinden.
• De bediener of gebruiker is verantwoordelijk voor ongevallen of schade aan andere mensen of hun eigendom.
• Laat de motor niet in ruimtes draaien. De uitlaatgassen bevatten schadelijke koolmonoxide.

2. Voorbereiding

• Draag tijdens het maaien altijd goed schoeisel en een lange broek.
• Gebruik het apparaat niet als u op blote voeten loopt of sandalen draagt.
• Inspecteer grondig het gebied waar het apparaat moet worden gebruikt; verwijder alle stenen, stokken, draden, botten en andere voorwerpen.
• Controleer de lemmeten, pennen en snij-inrichting voor elk gebruik of zichtbare schade of slijtage. Vervang versleten of beschadigde lemmeten en schroeven paargewijs zodat de balans kan worden gewaarborgd.
• Wees bij apparaten met lemmeten voorzichtig, aangezien een lemmet er voor kan zorgen dat de andere lemmeten gaan roteren.

3. Bedrijf

• Gebruik het apparaat alleen bij daglicht of goede kunstmatige verlichting.
• Gebruik het apparaat niet bij vochtig gras.
• Neem bij werkzaamheden, met name op hellingen, een veilige stabiele stand in.
• Loop en ren niet.
• Wees met name voorzichtig als u op een helling van richting verandert.
• Snijd geen gras op overmatig steile hellingen.
• Wees met name voorzichtig als het apparaat moet worden omgedraaid of als u het naar u toe trekt.
• Gebruik het apparaat nooit met defecte veiligheids- voorzieningen of -borden alsook zonder bescherming voor uzelf.

• Schakel de motor overeenkomstig de aanwijzingen in en houd uw voeten buiten het bereik van de lemmet(en).

• Kantel in dat geval niet verder dan absoluut noodzakelijk en til alleen het gedeelte op dat van de bediener verwijderd is. Beide handen moeten in de bedieningspositie zijn, voordat u het apparaat weer naar de grond beweegt.

• Houd handen en voeten uit de buurt van de roterende onderdelen.
• Het apparaat nooit optillen of dragen als de motor nog draait.

• Verwijder de bougie uit het voetstuk:

• als u niet met het apparaat werkt,

• voor het verhelpen van een blokkade.
• voor controle, reiniging of werkzaamheden aan het apparaat,
• na het aanraken van een voorwerp. Controleer het apparaat op schade en repareer dit zo nodig.
• als het onregelmatig begint te trillen (direct controleren).

4. Onderhoud en opslag

• Let op dat alle moeren, bouten en schroeven goed zijn vastgedraaid omer zeker van te zijn dat het apparaat zich in een veilige werktoestand bevindt.
• Controleer regelmatig de grasvanginrichting op slijtage.
• Vervang om wille van veiligheidsredenen versleten of beschadigde onderdelen.

• Bij roterende maaiers mogen uitsluitend reserve- snij-inrichtingen van het overeenkomstige type wor- den gebruikt.

• Bewaar het apparaat nooit volgetankt in een gebouw, waar gassen vlammen of vonken kunnen bereijken.

• Laat de motor voor opslag in een reservoir afkoelen.
• Om het gevaar op brand te beperken dient u de motor, geluiddemper, accuvak en brandstoftank vrij van gras, bladeren en overtollig vet te houden.
• Als de benzinetank moet worden geleegd, doe dat dan buiten.

Bijzondere veiligheidswaarschuwing

1. Houd de grepen van de motorzeis goed met beide handen vast. Als u de werkzaamheden onderbreekt, brengt u de gashendel in neutrale stand.
2. Neem bij werkzaamheden een stabiele, gelijkmatige houding in.

3. Houd de motorsnelheid op het voor het snijden vereiste niveau; zet de motorsnelheid nooit hoger dan het vereiste niveau.

4. Als het gras tijdens het bedrijf in het lemmet vastklemt, of u moet het apparaat controleren resp. bijvullen met brandstof, schakelt u altijd de motor uit.

5. Als het lemmet een hard voorwerp, zoals bijvoorbeeld een steen, raakt, stopt u direct de motor en controleert u of het lemmet is beschadigd. Vervang in dit geval het lemmet door een nieuwe.
6. Als iemand u tijdens de werkzaamheden roept, moet u altijd de motor uitschakelen voordat u zich omdraait.
7. Raak nooit de bougies of kabel aan terwijl de motor draait. Bij het niet in acht nemen, bestaat een gevaar op een elektrische schok.
8. Raak nooit de geluidsdemper, bougie of andere metalen onderdelen van de motor aan, terwijl de motor draait, resp. direct na het uitschakelen van de motor. Bij het niet in acht nemen, kunnen ernstige brandwonden ontstaan.
9. Als u op een locatie klaar bent met snijden en de werkzaamheden op een andere locatie wilt voortzetten, schakelt u de motor uit en draait u de machine dusdanig dat het lemmet van uw lichaam afwijst.
10. Controleer of de snij-inrichting bij neutrale stand van de motor is gestopt met draaien, voordat u opnieuw met het apparaat gaat werken.

Restrisico's

Het product is vervaardigd volgens de stand van de techniek en de erkende veiligheidstechnische regels. Toch kan tijdens de werkzaamheden sprake zijn van enkele restrisico's.

• Bovendien kunnen er ondanks alle getroffen voorzieningen verborgen restrisico's bestaan.
• Restrisico's kunnen worden geminimaliseerd als de "veiligheidsvoorschriften" en het "gebruik conform de voorschriften" alsook de bedieningshandleiding worden opgevolgd.
• Voorkom het onvoorzien opstarten van het product. Gebruik het inzetstuk dat in deze gebruikshandleiding wordt aanbevolen. U verkrijgt dan optimale prestaties met uw product.
• Houd uw handen en voeten buiten de werkomgeving, wanneer het product in bedrijf is.

Snijgegevens grastrimmer
Snijdiameter	450 mm
Draaddikte	2 x 2,8 mm

Draadlengte 4 m
Snijsnelheid max. 6900 min	-1
Snijgegevens bosmaaier
Snijdiameter 255 mm
Snijbladdikte 1,4 mm
Tandenaantal 3
Snijsnelheid max. 7500 min	-1
Aandrijving
Cilinderinhoud 51,7 cm3
Nominaal motorvermogen 1,45 kW
Volume van de benzinetank 920 cm	3
CO2-uitstoot 1069 g/kWh
Motortype	2-takt motor,luchtgekoeld
Gewicht 7,2 kg

Technische wijzigingen voorbehouden!

Geluid en trilling

⚠ Waarschuwing: Lawaai kan ernstige gezondheidsklachten tot gevolg hebben. Als het geluid van de machine hoger is dan 85 dB, dient u geschikte gehoorbescherming te dragen.

Geluidswaarden

Geluidsvermogensniveau L_WA	108,4 dB
Geluidsdrukniveau L_pA	98,4 dB
Onzekerheid K_WA/pA	3 dB

Trillingseigenschappen

Grastrimmer A_hv	links 4,20 m/s ^2
	rechts 4,07 m/s ^2
Bosmaaier A_hv	links 4,64 m/s ^2
	rechts 4,79 m/s ^2
Meetonnauwkeurigheid K_hv	1,5 m/s ^2

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
  • Zorg dat het apparaat niet overbelast raakt.
• Laat het apparaat eventueel controleren.
• Schakel het apparaat uit als deze niet in bedrijf is.
  • Draag handschoenen.

6. Uitpakken

• Open de verpakking en haal het product er voorzichtig uit.
• Verwijder het verpakkingsmateriaal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controleer of de inhoud van de levering volledig is.
• Controleer het product en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het verstrijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden bekend met het product aan de hand van de gebruikshandleiding.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook type en bouwjaar van het product aan.

⚠ WAARSCHUWING!

Het product en de verpakkingsmaterialen zijn geen kinderspeelgoed! Kinderen mogen niet met plastic zakken, folies en kleine onderdelen spelen! Er bestaat gevaar voor inslikken en verstikkingsgevaar!

7. Voor de ingebruikname

Controleer het apparaat voor elke ingebruikname op:

• Dichtheid van het brandstofsvysteem.
- Perfecte staat en volledigheid van de veiligheids- voorzieningen en de snij-inrichting.
- Stevige bevestiging van de schroefverbindingen.
- Soepel lopen van alle bewegende delen.

1. Brandstof en olie

Aanbevolen brandstoffen

Gebruiken uitsluitend een mengsel van loodvrije benzine en speciale 2-taktmotorolie. Meng het brandstofmengsel volgens de brandstofmengtabel.

Let op: Gebruik geen brandstofmengsel dat meer dan 90 dagen lang opgeslagen is geweest.

Let op: Gebruik geen 2-takt olie dat een mengverhouding van 100:1 adviseert. Bij schade aan de motor op basis van onvoldoende smering vervalt de garantie van de fabrikant.

Let op: Gebruik alleen aangewezen en goedgekeurde tanks voor het transport en de opslag van brandstof.

Doe telkens de juiste benzine en 2-takt-olie in de mee- geleverde mengfles. Schud vervolgens de tank goed door.

Gebruik nooit olie voor 4-takt-motoren of watergekoel-de 2-takt-motoren. Hierdoor kan de bougie verontreinigd raken, de uitlaat geblokkeerd raken of de zuiger-veer verstopt raken.

Brandstofmengsels die een maand of langer niet zijn gebruikt, kunnen de carburateur verstoppen of de werking van de motor beïnvloeden. Voer brandstof wat u niet nodig heeft, in een luchtdichte tank en bewaar deze in een donkere, koele ruimte.

2. Brandstof-mengtabel

Mengmethode: 40 delen benzine op 1 deel olie Voorbeeld:

1 | benzine: 0.025 | 2-takt-olie

5 | benzine: 0,125 | 2-takt-olie

Waarschuwing! Let op de uitlaatgassen.

Schakel de motor voor het tanken altijd uit. Gooi nooit benzine in het apparaat, terwijl de motor draait of heet is. Er bestaat brandgevaar!

8. Montage en bediening

⚠ Let op!

Het product voor de ingebruikstelling in ieder ge- val volledig monteren!

Montage

Bij de samenstelling van deze machine moet u de aan- gegeven montage-aanwijzingen opvolgen.

1. Greep aan de machine monteren (afb. 4 - 6)

• Draai de inbusbouten los en breng vervolgens de linker- en rechtergreep in het midden van de greephouder.
• Monteer vervolgens de greephouder en haal de inbusbouten aan.

• Druk het onderste deel van de schacht (b) omlaag tot de vergrendelbouten (a) in het boorgat (c) van de schacht vastklikt. Het is eenvoudiger als u de onderkant van de schacht (b) iets in beide richtingen draait. De pen (a) bevindt zich in de juiste positie wanneer deze volledig in het boorgat is geplaatst.
• Haal vervolgens de knop (d) goed aan.

3. Handgreep monteren (afb. 11 - 13)

• Bevestig de bescherming met de als standaardaccessoire meegeleverde sleutel.
• Haal de schroeven goed aan.

⚠ Waarschuwing! Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, kunnen de prestaties afnemen, kan letsel optreden en kan uw garantie vervallen. Gebruik de machine nooit zonder bescherming!

4. Montage en demontage van beide twee snij-in-richtingen

Grastrimmer / spoel (afb. 14 - 15)

• Draai de moeren los.
  Lijn de beide boorgaten van de flens en de afdekking uit. Houd de flens vast met een schroevendraaier en draai de steeksleutel rechtsom; de moer zal loskomen.
• Bevestig de nylon-snijkop.
  Verwijderen de afdekking door de moer los te draai- en. Houd de flens vast, bevestig de nylon snijkop op de steel en draai deze linksom; de nylon-snijkop wordt bevestigd. (afb. 15)
• Losmaken de nylon-snijkop.
  Houd de flens vast met een schroevendraaier en draai vervolgens de nylon-snijkop rechtsom; nu kan hij worden vervangen.

Bosmaaier / snijmes

- Bevestig het lemmet. (afb. 8 - 10)

Verwijder de buitenflens na het losdraaien van de moeren. Lijn vervolgens het lemmet (4), de buitenflens (24), de afdekking (23) en de moer uit. Let op dat de draairichting van het lemmet moet overeenkomen met de richting van de pijl op het lemmet. Houd de flens vast met een schroevendraaier en draai de moer linksom vast; zorg ervoor dat de moer goed vastzit.

- Losmaken van het lemmet. Houd de flens vast met een schroevendraaier en draai de moer los; dan kunt u het lemmet verwijderen.

⚠ Waarschuwing!

Controleer voor gebruik of de snijkop goed is gemonteerd!

Aanwijzing: De verpakkingsmaterialen bestaan uit gerecycled materiaal. Verwijder de verpakkingsmaterialen overeenkomstig de richtlijnen.

5. Draagriem aanbrengen (afb. 17 - 21)

- Breng de draagriem aan zoals afgebeeld.

Bedrijf

Bij het werken met het apparaat moet de kunststof- beschermkap voor mes- of draadbediening zijn ge- monteerd om te voorkomen dat voorwerpen worden weggeslingerd.

Het geïntegreerde mes (A) in de snijdraad-bescherm-kap snijdt het draad automatisch af op de optimale lengte. (afb. 16)

Benzine bijvullen

⚠ Letselgevaar! Benzine is explosief!

Voor het vullen van de tanks met benzine de motor uitschakelen en laten afkoelen.

⚠ Gevaar voor schade aan het apparaat!

Het apparaat wordt zonder motor- of transmissie- olie geleverd.

LET OP! Voor de ingebruikname moet u het benzi- ne/olie-mengsel bijvullen.

• Schroef de tankdop (14) los en neem deze af. (afb. 1)
• Giet voorzichtig het benzine/olie-mengsel in. Niet morsen!
• Schroef de tankdop met de hand vast.

Benzine aftappen (afb. 40)

• Houd een opvangbak onder de aftapplug voor de benzine.
• Schroef de tankdop los en verwijder deze.
• Tap het benzine/oliemengsel volledig af.
• Schroef de tankdop met de hand weer vast.

Apparaat starten

Start het apparaat niet, voordat u deze volledig heeft gemonteerd.

⚠ Letselgevaar!

Gebruik het apparaat niet als u een defect hebt ontdekt. Als een onderdeel is beschadigd, moet u dit eerst vervangen voordat u het apparaat gaat gebruiken.

Voor gebruik controleren!

• Controleer of het apparaat zich in een veilige toestand bevindt:
• Controleer het apparaat op lekken.
• Controleer het apparaat op zichtbare schade.
• Controleer of alle onderdelen van het apparaat goed zijn aangebracht.
• Controleer of alle veiligheidsvoorzieningen zich in goede staat bevinden.

⚠ Letselgevaar!

Verwijder voor aanvang van de werkzaamheden altijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik door de maaier kunnen worden weggeslingerd.

Starten (afb. 21 - 27)

Chokehendel:

• Warme motor / choke gesloten:

- Koude motor / choke open:

Zodra het apparaat conform de voorschriften is ge- monteerd, start u de motor als volgt:

1. Apparaat op een hard, vlak oppervlak opstellen.
2. Druk de motorschakelaar in de Aan-positie. (afb. 22)
3. Open de chokehendel (10). (afb. 23)

4. Druk de brandstofpomp (16) meer dan 5 keer in. (afb. 24)

5. Trek 3 tot 5 keer aan de greep van de starterkoord (11) om de motor te starten. (afb. 25)

6. Trek de kabel aan tot de motor start. (afb. 25)

7. Wacht kort en zet vervolgens de chokehendel (10). (afb. 26)

8. Als de motor stationair draait, drukt u eerst de vrijgavehendel (7) in en drukt u vervolgens op de gashendel (8). Het apparaat draait. Als u de gashendel op half gas wil vergrendelen, drukt u op de vergrendelknop (9). (afb. 27)

9. Draadlengte tijdens de werkzaamheden aanpassen:

Dit apparaat beschikt over een snijkop, die functi- oneert volgens het principe "aanraken en verder".

U kunt meer draadlengte geven door met de snijkop tegen de schijf te tikken, terwijl de motor op hoogste snelheid draait:

De nylondraad wordt automatisch vrijgegeven en het mes snijdt de overtollige lengte af. (afb. 41)

1. Als er problemen optreden, schakelt u de motor uit; het apparaat stopt. Als u de snijkop wilt stoppen, laat u de gashendel (8) los. (afb. 27)
2. Als er zich een probleem voordoet, trekt u de pen van de veiligheidsband los en maakt u direct de motorzeis los. Motor uitschakelen (afb. 22)
3. Als de motor warm is, kan de gashendel direct in de aan-stand worden gezet wanneer de machine opnieuw wordt gestart.

Aanwijzing: Als de motor ook na meerdere pogingen niet aanspringt, dient u het hoofdstuk "Verhelpen van storingen aan de motor".

Aanwijzing: Trek het starterkoord er altijd recht uit. Als het starterkoord onder een hoek wordt aangetrokken, kan er wrijving bij het oog ontstaan. Door deze wrijving slijt het koord door en slijt sneller. Houd altijd de greep van het starterkoord vast, terwijl het koord weer naar binnen wordt getrokken.

Laat het koord nooit in uitgetrokken toestand, terug- schieten.

Aanwijzing: Start de motor niet in hoog gras.

△ Let op: Na het uitschakelen van de motor blijft de zeis nog enkele seconden nalopen; blijf dus uit de buurt van de snijkop van de motorzeis tot deze volledig tot stilstand is gekomen!

9. Werkwijze

Verlengen van de snijdraad

Waarschuwing! Gebruik geen metaaldraad of met kunststof omhulde metalen draad van welke soort dan ook in de trimmerdraadklos. De gebruiker kan hierdoor ernstig gewond raken.

Om de snijdraad te verlengen, laat u de motor vol gas draaien en tikt u met de spoel een keer op de grond. De draad wordt dan automatisch langer. (afb. 41)

Vervolgens snijdt het mes binnen in de beschermings- plaat de draad op de juiste lengte af. (afb. 16)

⚠ Voorzichtig: Verwijder regelmatig alle gras- en onkruidresten om het oververhitten van de steelbuis te voorkomen. Gras-/onkruidresten hopen zich op onder het veiligheidsschild, waardoor er onvoldoende koeling van de steelbuis ontstaat. Verwijder deze resten voorzichtig met een schroevendraaier of gelijksoortig. (afb. 42)

Verschillende maaimethodes

Wanneer het apparaat correct is gemonteerd, maait het onkruid en hoog gras op moeilijk bereikbare plaatsen, zoals langs hekken, muren en funderingen, en rondom bomen.

Het kan ook worden gebruikt voor "maaien" om wild-groei dicht bij de grond te verwijderen voor het voorbereiden van een tuin of het schoonmaken van een specifiek gebied. (afb. 43)

△ Let op: Zelfs bij voorzichtig gebruik zal het maaien bij funderingen, stenen of betonnen muren, etc. leiden tot boven normale slijtage van de draad.

Trimmen/maaien

Zwenk de trimmer met een zeisachtige beweging van zijkant naar zijkant. Houd de draadspoel altijd parallel ten opzichte van de ondergrond. Controleer het terrein en stel de gewenste maaihoogte vast. Houd de draadspoel in de gewenste hoogte om een gelijkmati- ge snede te verkrijgen. (afb. 43)

Laag trimmen

Houd de trimmer met een lichte kanteling recht voor u, zodat de onderkant van de spoel zich boven de grond bevindt en de draad de juiste maaihoogte raakt. Maai altijd van u af. Trek de trimmer niet naar u toe.

Maaien bij een hek / fundament

Benader bij het maaien langzaam gaashekken, pike- thekken, natuurstenen muren en fundamenten om er dicht langs te maaien, maar zonder dat u met de draad tegen de hindernis slaat. Als de draad bijvoorbeeld in contact komt met stenen, stenen muren of fundamen- ten, zal deze slijten of rafelen. Als de draad het gaas raakt, breekt het af.

Trimmen rondom bomen

Trim rondom boomstammen, benader deze langzaam zodat de draad de schors niet raakt. Loop rond de boom en maai hierbij van links naar rechts. Benader gras of onkruid met het uiteinde van de draad en kantel de draadspoel iets naar voren.

Waarschuwing: Wees uiterst voorzichtig bij maaien. Neem bij dergelijke werkzaamheden een afstand van 30 meter tussen u en andere personen of dieren in acht.

Maaien

Bij het maaien, pakt u alle vegetatie tot op de bodem mee. Hiertoe kantelt u de spoel naar rechts in een hoek van 30 graden. Zet de handgreep in de gewenste positie. Wees u bewust van het verhoogde gevaar voor letsel bij de gebruiker, toeschouwers en dieren, alsme- de het risico op schade aan eigendommen als gevolg van weggeslingerde voorwerpen (bijv. stenen).

⚠ Waarschuwing: Verwijderen met het apparaat geen voorwerpen van trottoirs etc.!

Het apparaat is een krachtig gereedschap, en kleine stenen of andere voorwerpen kunnen 15 meter of meer worden weggeslingerd en verwondingen of schade aan auto's, huizen en ruiten veroorzaken.

Vastklemmen

Als het snijmes vastloopt omdat de vegetatie te dicht is, dient u de motor onmiddellijk te stoppen. Maak het apparaat vrij van gras en kreupelhout voordat u deze weer opnieuw in gebruik neemt. (afb. 42)

Vermijd terugslag

Bij het werken met het snijmes bestaat het risico op terugslag als het een stevig obstakel raakt (boomstam, tak, boomstronk, steen of iets dergelijks). Het apparaat wordt daarbij tegen de draairichting van het gereedschap in teruggeslingerd. Dit kan leiden tot verlies van controle over het apparaat. Gebruik het snijmes niet nabij hekken, metalen stijlen, afbakeningsstenen of fundamenten.

10. Reiniging en opslag

Reiniging

• Houd de grepen olievrij zodat u een goede houvast heeft.

• Reinig zo nodig het apparaat met een vochtige doek en eventueel met een mild spoelmiddel.

• Zorg dat de veiligheidsinrichtingen, de ventilatiesleuven en de motorbehuizing zo stof- en vuilvrij mogelijk zijn. Wrijf het product met een schone doek af en blaas deze met perslucht bij lage druk uit.

• Wij adviseren u, om het product direct na elk gebruik te reinigen.
• Maak het product regelmatig schoon met een vochtige doek en een beetje zachte zeep. Gebruik geen reinigingsmiddelen of oplosmiddelen; deze kunnen de kunststofonderdelen van het product aantasten. Let op dat er geen water in het product binnendringt.

⚠ Let op!

• Trek vóór elke reiniging de bougiestekker los.
• Dompel het apparaat om te reinigen nooit onder in water of andere vloeistoffen.
• Bewaar de motorzeis op een veilige en droge plaats en buiten het bereik van kinderen.

Opslag

Voorzichtig: Berg het apparaat nooit langer op dan 30 dagen zonder de volgende stappen uit te voeren:

Het apparaat opbergen

Als u het apparaat langer dan 30 dagen wilt opbergen, moet deze hiervoor geschikt worden gemaakt. Anders zal de in de carburateur aanwezige, resterende brandstof verdund worden en kan een rubberachtig bezinksel achterblijven. Hierdoor wordt het starten moeilijker en zullen er kostbare reparatiewerkzaamheden moeten worden uitgevoerd.

1. Verwijder langzaam het deksel van de brandstof-tank om eventuele druk in de tank af te tappen. Leeg de tank voorzichtig.
2. Start de motor en laat deze draaien tot de motor stopt om het brandstof uit de carburateur te verwijderen.
3. Laat de motor afkoelen (ca. 5 minuten).
4. Verwijder de bougie
5. Doe 1 theelepel schoon 2-takt-olie in de verbrandingsruimte. Trek nu meerdere keren langzaam aan het starterkoord om de interne componenten van een oliecoating te voorzien. Plaats de bougie weer terug.

Aanwijzing: Berg het apparaat op een droge locatie op, ver uit de buurt van mogelijke ontstekingsbronnen, zoals bijv. een oven, heetwaterboiler met gas, gasdroger etc.

Opnieuw in gebruik nemen

1. Verwijder de bougie.
2. Trek snel aan het starterkoord om overtollige olie uit de verbrandingsruimte te verwijderen.
3. Reinig de bougie en let op de juiste elektrodeafstand op de bougie; of plaats een nieuwe bougie met de juiste elektrodeafstand.
4. Bereid het apparaat voor gebruik voor.
5. Vul de tank met het juiste brandstof-/oliemengsel. Zie de brandstof-mengtabel.

Transport

Als u het apparaat wilt transporteren, moet u de ben-zinetank leegmaken, zoals in hoofdstuk 8 wordt toegelicht. Verwijder grof vuil van het apparaat met een borstel of handveger.

11. Onderhoud

Schakel altijd de motor uit en verwijder de bougiestekker alvorens de onderhouds- of reinigingswerkzaamheden uit te voeren.

1. Besproei het apparaat nooit met water. Dit beschadigd de motor.

2. Reinig het apparaat met een doek, een handveger etc.

Onderhoudsschema
	na 12 bedrijfsuren	na 24 bedrijfsuren	na 36 bedrijfsuren
Luchtfilter reinigen reinigen vervangen
Bougie controleren reinigen vervangen

• Als de maaier een voorwerp tegenkomt.
• Als de motor plotseling stopt.
• Als het mes is verbogen (niet zelf weer rechtbuigen!).
• als de aandrijving beschadigd is.

Vervangen van de spoel/het snijdraad (afb. 35 - 39)

1. De spoel (1), zoals in hoofdstuk 8.4 beschreven, demonteren. De spoel samendrukken en een behuizingsheift verwijderen (afb. 35).
2. Spoelschotel uit de spoelbehuizing nemen (afb. 36).
3. Eventueel snijdraad verwijderen.

4. Vouw de nieuwe snijdraad in het midden en hang deze lus in de uitsparing van de spoelschotel. (afb. 37)

5. Wikkel de draad onder spanning linksom op. De spoelverdeler scheidt hierbij de beide helften van het snijdraad. (afb. 38)

6. Haak de laatste 15 cm van de twee draadeinden in de tegenoverliggende draadhouders van de spoelschotel. (afb. 39)
7. Breng de beide draadeinden door de metalen oogjes in de spoelbehuizing.
8. Druk de spoelschotel in de spoelbehuizing. (afb. 36)
9. Trek kort en stevig aan beide draadeinden om ze uit de draadhouders los te maken.
10. Voeg de behuizingshelften weer samen. (afb. 35)
11. Overtollig draad tot ca. 13 cm afkorten. Dit vermindert de belasting van de motor tijdens het starten en opwarmen.
12. Spoel weer monteren (zie hoofdstuk 8.4). Als de volledige spoel wordt vervangen, kunt u punt 3-6 overslaan.

Slijpen van het snijmes

Het snijmes kan na verloop van tijd bot worden.

• Als u dit constateert, moet u de schroef losdraaien waarmee het snijmes op de beschermkap is bevestigd.
• Zet het mes vast in een bankschroef.
• Slijp alle 3 de lemmets van het mes met een platte vijl en let erop dat de hoek van de snijkant wordt aangehouden. Vijl slechts in één richting.

Vervang of scherp het lemmet aan het einde van elk maaiseizoen of wanneer dit nodig is.

Als de lemmets niet zijn uitgebalanceerd, zal de motor- zeis sterk trillen, wat letselgevaar oplevert!

Bougie vervangen reinigen (afb. 32 - 33)

1. Zodra de motor is afgekoeld, verwijdert u de bougie met de meegeleverde steeksleutel.
2. Reinig de bougie met een staalborstel.
3. Stel de opening met een voelermaat in op 0,5 tot 0,7 mm.
4. Plaats de bougie voorzichtig met de hand, zodat het schroefdraad niet beschadigd raakt.
5. Nadat u de bougie heeft geplaatst, draait u deze met de bougiesleutel vast.

Luchtfilter reinigen (afb. 30 - 31)

Vervuilde luchtfilters verminderen het motorvermogen door een te geringe luchttoevoer naar de carburateur. Regelmatige controle is daarom absoluut noodzakelijk.

• Maak het deksel van de luchtfilter los en verwijderd het sponsfilterelement.
• Plaats het deksel van het luchtfilter weer terug zodat er niets in het luchtkanaal kan vallen.
• Reinig het filterelement in een warm sopje, spoel het af en laat deze aan de lucht drogen.
  Let op: Luchtfilter nooit met benzine of brandbare oplosmiddelen reinigen.

⚠ Waarschuwing!

Laat de motor nooit draaien, als het luchtfilterelement niet is geplaatst.

Haakse overbrenging smeren

Behandel deze met vet op lithiumbasis. Verwijder de bout en breng het vet in, verdraai de schacht met de hand tot het vet uittreedt en breng vervolgens de bout weer aan.

Apparaat bewaren

Reinig het apparaat na gebruik grondig. Bewaar het apparaat op een droge locatie; laat de motor eerst af- koelen.

12. Reparatie & bestellen van reserve-onderdelen

Na reparatie of onderhoud controleren of alle veiligheidstechnische delen zijn bevestigd en in optimale toestand zijn. Delen, waarbij er gevaar voor verwonding voor andere personen en kinderen bestaat, on-toegankelijk bewaren.

Let op: Conform de wetgeving voor productgaranties wordt er geen garantie geboden voor schade die ontstaan is door incorrecte reparaties of door het niet gebruiken van originele reserveonderdelen.

Draag hiertoe een klantenservice of een geautoriseerde specialist op. Overeenkomstig geldt dit ook voor accessoires.

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

Aansluitingen en reparaties

Aansluitingen en reparaties aan de elektrische apparatuur mogen uitsluitend door een elektromonteur worden uitgevoerd.

Geef bij vragen de volgende gegevens door:

• Stroomtype van de motor
• Gegevens van het typeplaatje van de machine
• Gegevens van het typeplaatje van de motor

Belangrijke aanwijzing bij reparatie:

Houd er bij retourlevering van het product voor reparatie rekening mee dat het om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

12.1 Bestelling van reserveonderdelen

Bij het bestellen van reserveonderdelen moeten de volgende gegevens worden vermeld:

• Modelaanduiding
• Artikelnummer
• Gegevens op het typeplaatje

12.2 Service-informatie

Let op dat bij dit product de volgende delen onderhevig zijn aan gebruiksmatige of natuurlijke slijtage, resp. de volgende delen als verbruiksmateriaal wordt gebruikt.

Slijtageonderdelen*: Spoel, snijmes, bougie, luchtfilter

* niet persé meegeleverd!

13. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclebaar. Verpakkingen milieu-vriendelijk afvoeren.

Informatie over het afvoeren van versleten appara- tuur kunt u opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat moeten de brandstoftank en het motorreservoir worden geleegd!
• Brandstof en motorolie horen niet bij het huishoudelijke afval of in het riool, maar moeten worden ingezameld resp. gescheiden worden afgevoerd!
• Lege olie- en brandstoftanks moet milieuvriendelijk worden afgevoerd.

14. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kunt lossen, als uw product niet goed werkt. Als u het probleem hiermee niet kunt vinden en oplossen, neem dan contact op met uw service-werkplaats.

Belangrijke aanwijzing bij reparatie:

Houd er bij retourlevering van het product voor reparatie rekening mee dat het product om veiligheidsredenen vrij van olie en brandstof naar het servicestation moet worden gestuurd.

Storing Mogelijke oorzaak Oplossing
Het apparaat springt niet aan Onjuist handelen bij het starten Volg de aanwijzingen voor het starten
Het apparaat springt aan, heeft echter niet het volledige vermogen	Onjuiste instelling van de choke-kabel	Sluit de chokehendel
	Vuil luchtfilter Luchtfilter reinigen
	Onjuiste instelling carburateur Erkende	klantenservice raadplegen
	Snijmessen stomp Snijmessen slijpen	resp. vervangen
De motor draait onregelmatig Onjuiste elektrodeafstand van de bougie		Bougie reinigen en elektrode-afstand instellen of nieuwe bougie plaatsen
Motor rookt overmatig	Onjuiste brandstofmengsel	Juiste brandstofmengsel gebruiken (zie brandstof-mengtabel)
	Onjuiste instelling carburateur Erkende	klantenservice raadplegen
De motor loopt warm	Motor is overbelast	Las regelmatig pauzes in

- Ejiet solu ātrumā, neskrieniet.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
