Producttype	Grastrimmer / Bosmaaier met benzinemotor
Merk	Scheppach
Model	BCH3300
Motor	2-takt, 32,6 cm³, luchtgekoeld
Nominaal vermogen	900 W
Snijbreedte (grastrimmer)	430 mm
Snijbreedte (bosmaaier)	255 mm
Afmetingen snijgaren	2 x 2,4 mm, lengte 4 m
Mes	3 tanden, dikte 1,4 mm
Max. toerental (grastrimmer)	6400 min⁻¹
Max. toerental (bosmaaier)	7400 min⁻¹
Tankinhoud	0,9 L
Gewicht	7,2 kg
Geluidsdrukniveau	96,8 dB(A)
Geluidsvermogenniveau	114 dB(A)
Trilling (onzekerheid)	1,5 m/s²
Brandstof	Mengsel benzine/olie 2-takt (40:1)
Hoofdfuncties	Gazonsnijden, onkruid, kreupelhout; gebruik mes of draad
Meegeleverde accessoires	Draadspoel, mes, beschermkap, stuur, riem, gereedschap
Onderhoud	Reiniging luchtfilter, bougie, slijpen mes, benzine aftappen
Veiligheid	Beschermkap, noodstop, gaspedaalblokkering

Veelgestelde vragen - BCH3300 SCHEPPACH

Hoe start ik de grastrimmer Scheppach BCH3300?

Zet het apparaat op een vlakke ondergrond, zet de schakelaar op ON, bedien de choke, pomp de primerbol 5 keer, trek 3 tot 5 keer aan het startkoord, zet dan de choke in de stand 'open'.

Welk benzine/olie mengsel moet ik gebruiken?

Gebruik een mengsel van 40:1 (40 delen loodvrije benzine op 1 deel 2-takt motorolie). Gebruik geen 4-takt olie.

Hoe vervang ik het snijgaren?

Demonteer de spoel, verwijder de draadhaspel, wikkel het nieuwe garen tegen de klok in volgens de scheider, monteer alles weer. Knip de uiteinden op ongeveer 13 cm.

Hoe slijp ik het mes?

Demonteer het mes, klem het vast in een bankschroef en slijp met een platte vijl met behoud van de oorspronkelijke hoek. Vijl in één richting.

Hoe reinig ik het luchtfilter?

Verwijder het filterdeksel, haal het spons element eruit, was het in warm zeepwater, spoel en laat aan de lucht drogen. Gebruik nooit benzine of ontvlambare oplosmiddelen.

Wat te doen als de motor niet start?

Controleer de juiste startprocedure, reinig of vervang de bougie, zorg dat er brandstof is en controleer de juiste montage van het mes of de spoel.

Hoe bewaar ik het apparaat voor meer dan 30 dagen?

Tap de tank leeg, laat de motor draaien tot hij stopt, verwijder de bougie, giet een lepel 2-takt olie in de cilinder en trek aan het startkoord. Bewaar op een droge plaats, uit de buurt van ontstekingsbronnen.

Welke veiligheidsbescherming is belangrijk?

Draag altijd gesloten schoenen, een lange broek, gehoorbescherming en handschoenen. Werk nooit zonder de gemonteerde beschermkap.

De motor rookt veel, wat te doen?

Dit kan komen door een verkeerd brandstofmengsel. Controleer de verhouding 40:1. Als het probleem aanhoudt, laat de carburateur afstellen door een erkend servicepunt.

Hoe vervang ik de bougie?

Verwijder de bougie met de meegeleverde sleutel, reinig of vervang deze met een elektrodenafstand van 0,6-0,7 mm. Draai met de hand vast en daarna met de sleutel om de ring in te drukken.

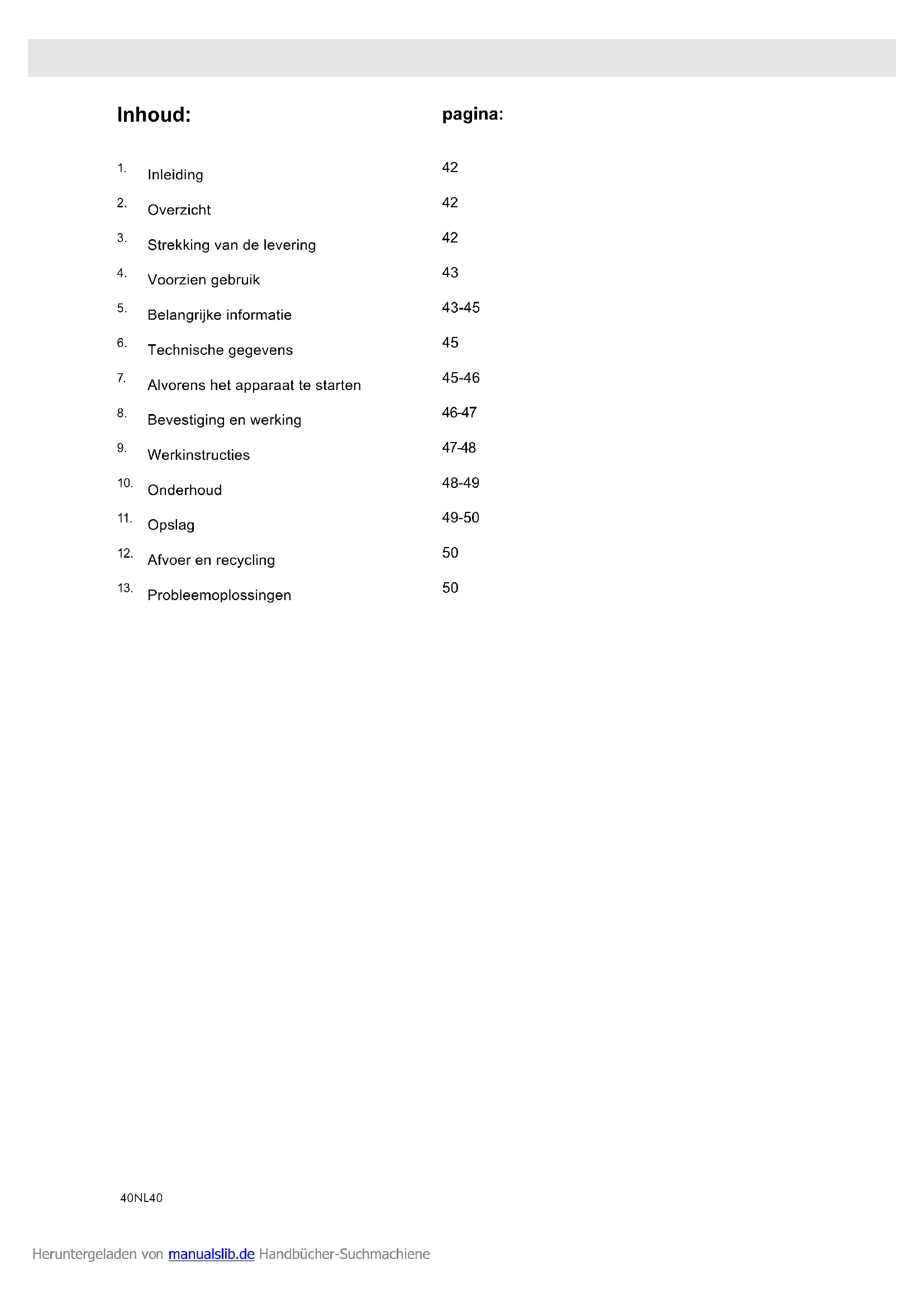

GEBRUIKSAANWIJZING BCH3300 SCHEPPACH

1. Inleiding 42
2. Overzicht 42
3. Strekking van de levering 42
4. Voorzien gebruik 43
5. Belangrijke informatie 43-45
6. Technische gegevens 45
7. Alvorens het apparaat te starten 45-46
8. Bevestiging en werking 46-47
9. Werkinstructies 47-48
10. Onderhoud 48-49
11. Opslag 49-50
12. Afvoer en recycling 50
13. Probleemoplossingen 50

Verklaring van de symbolen op het instrument

NL

Lees de gebruikshandleiding.

Waarschuwing! Benzine is zeer licht ontvlambaar. Vermijd roken, open vuur of vonken in de buurt van de brandstof.

Waarschuwing! Kans op letsel! Laat uw handen of voeten niet in contact komen met de messen als de motor draait.

[gzyw]

Waarschuwing! Houd kinderen, omstanders en personen die helpen op een afstand van 15 meter van de bosmaaier!

Draag stevige schoenen tijdens het gebruik van het apparaat!

Draag een beschermende helm, oor- en oogbescherming.

Draag beschermende handschoenen tijdens het gebruik van het apparaat!

Waarschuwing! De uitlaat en andere delen van de motor worden erg heet tijdens het gebruik, raak deze niet aan!

40:1

Symbool voor het tanken van “MIX GASOLINE” (“MENGSMERING”) op de tankdop.

Aandacht! Gevaar voor let-sel door katapulten objecten

Het product voldoet aan de geldende Europese richtlijnen en een evaluatiemethode van conformiteit voor deze richtlij- nen werd uitgevoerd.

1. Inleiding

FABRIKANT:

Woodster GmbH

Wij wensen u veel plezier en succes bij de werkzaamheden met uw nieuwe machine.

Let op:

De fabrikant van dit apparaat aanvaardt volgens de van toepassing zijnde productaansprakelijkheidwet geen aansprakelijkheid voor schade die aan dit apparaat of door dit apparaat ontstaat als gevolg van:

• onvakkundige bediening,
• het niet opvolgen van de gebruiksaanwijzing,
• reparaties uitgevoerd door derden die geen erkende vaklieden zijn,
• inbouwen of verwisselen van niet-originele reserveonderdelen,
• gebruik niet conform de voorschriften,
• uitvallen van de elektrische installatie door het niet opvolgen van de elektrische voorschriften en de VDE-bepalingen 0100, DIN 57113 / VDE 0113.

Wij raden u aan:

Lees voor de montage en voor de ingebruikneming de gehele tekst van de gebruiksaanwijzing door. Deze gebruiksaanwijzing zou het u moeten vergemakkelijken om uw machine te leren kennen en de wijze van gebruik volgens de voorschriften aan te houden. De gebruiksaanwijzing bevat belangrijke instructies over hoe u met de machine veilig, vakkundig en economisch kunt werken, en over hoe u gevaren voorkomt, reparatiekosten bespaart, uitvaltijden verkleint en de betrouwbaarheid en levensduur van de machine vergroot. In aanvulling op de veiligheidsbepalingen van deze gebruiksaanwijzing dient u beslist de voor het bedienen van de machine geldende voorschriften van uw land op te volgen. Berg de gebruiksaanwijzing, in een plastic mapje tegen vuil en vochtigheid beschermd, bij de machine op. Deze dient door iedere gebruiker voor het begin van de werkzaamheden te worden gelezen en zorgvuldig te worden opgevolgd. Aan de machine mogen uitsluitend personen werken die in het gebruik van de machine zijn getraind, en tevens over de daarmee samenhangende gevaren zijn ge-nformeerd. Houdt u aan de vereiste minimum leeftijd. Naast de in deze gebruiksaanwijzing opgenomen veiligheidsinstructies en de bijzondere voorschriften van uw land dienen de voor het gebruik van machines geldende algemeen erkende technische richtlijnen te worden nageleefd.

2. Overzicht (Fig. 1 - 3)

Levering

1. Spoel met draadsnijden
2. Beschermkap
3. Begeleiden buis met aandrijfas
4. Maaiblad
5. Handgreep
6. Ein-Ausschalter
7. Aan-uit schakelaar
8. Gashendel
9. Gashendel "lock"
10. Choke
11. Starterkabel
12. bougiekap
13. Cover ventilatorhuis
14. Tank
15. Behuizing voor struikensnoeier
16. Brandstofpomp
17. Draaggordel
18. Mengflacon tweetakt olie/benzine
19. Bougiesleutel
20. Steeksleutel
21. Inbussleutel (maat 4)
22. Inbussleutel (maat 6)
23. 2 kabelbinders

3. Strekking van de levering

• Maak de verpakking open en haal de apparatuur er voorzichtig uit.
• Verwijder het verpakkingsmateriaal en verpakkingen / of transportbanden (indien aanwezig).
• Controleer of alle onderdelen aanwezig zijn.
• Inspecteer de apparatuur en accessoires op transportschade. In het geval van klachten dient de leverancier onmiddellijk op de hoogte gesteld te worden. Klachten die op een later tijdstip ontvangen worden, worden niet als zodanig erkend.
• Indien mogelijk dient de verpakking tot het einde van de garantieperiode bewaard te worden.
• Leest de gebruiksaanwijzing om u vertrouwd te maken met het apparaat voordat u deze in gebruik neemt.
• Daarna kunt u het op een milieuvriendelijke manier afvoeren.
• Gebruik alleen originele onderdelen en accessoires, zowel betreffende aan slijtage onderhevige onderdelen als reserveonderdelen. Onderdelen zijn verkrijgbaar bij uw dealer.
• Specificeer de onderdeelnummers, evenals het type en bouwjaar van het apparaat in uw bestellingen.

⚠ Belangrijk!

Het apparaat en zijn verpakking zijn geen speelgoed. Laat kinderen niet spelen met de plastic zakken, verpakkingsfolie en kleine onderdelen. Er bestaat een risico op doorslikken of verstikking!

4. Voorzien gebruik

De bosmaaier (met gebruik van het maaiblad) is ontworpen om jonge bomen, taai onkruid en struikgewas te maaien.

De grastrimmer (met behulp van spoel en snijlijn/ draad) is ontworpen voor het maaien van grasvelden, weilanden en klein onkruid.

De heggenschaar is gemaakt voor het snoeien van hagen, struiken en heesters.

De op een verlengstuk gemonteerde, door benzine-motor aangedreven kettingzaag is ontworpen voor het snoeien van boomtakken. Het is niet geschikt voor zwaarder zaagwerk, het kappen van bomen of het zagen van andere materialen dan hout.

De gebruiksaanwijzing, zoals geleverd door de fabrikant, moet worden nageleefd om te garanderen dat de apparatuur goed wordt gebruikt. Elk gebruik dat niet uitdrukkelijk is toegestaan in de handleiding kan leiden tot schade aan de apparatuur en brengt de gebruiker in ernstig gevaar. Draagt u zorg voor het in acht nemen van de beperkingen in de veiligheidsvoorschriften.

Houdt u er rekening mee dat onze apparatuur niet is ontworpen voor commercieel, ambachtelijk of industrieel gebruik. Onze garantie vervalt wanneer de apparatuur wordt gebruikt door commerciële, handels- of industriele bedrijven of voor gelijkwaardige doeleinden.

Belangrijk. Vanwege het hoge risico op lichamelijk letsel voor de gebruiker, moet de met maaiblad uitgeruste bosmaaier niet worden gebruikt voor het uitvoeren van de volgende werkzaamheden: om vuil en puin buiten looppaden te reinigen of het versnipperen van snoeivuil van bomen en heggen. Ook moet de met maaiblad uitgeruste bosmaaier niet worden gebruikt voor het nivelleren van grondophopingen, zoals molshopen. Om veiligheidsredenen moet de met maaiblad uitgeruste bosmaaier niet worden gebruikt als aan-drijving voor andere uitrustingsstukken of toolkits van welke aard dan ook.

De apparatuur mag alleen worden gebruikt voor het voorgeschreven doel. Elk ander gebruik wordt beschouwd als een geval van onjuist gebruik. De gebruiker / bediener, en niet de fabrikant, zal aansprakelijk worden gesteld voor schade of letsel van welke aard dan ook als gevolg van dergelijk onjuist gebruik.

Niet-toegestane gebruikers:

Personen die niet vertrouwd zijn met de handleiding, kinderen, jongeren onder de leeftijd van 16 jaar, evenals personen die onder invloed staan van alcohol, drugs of medicijnen mogen het apparaat niet bedienen.

Bedrijfsuren van benzine struikensnoeier

Hoewel een struikensnoeier gebruikt kan worden op elk moment, moet de exploitant rekening met de mensen om hem heen zijn.

5. Belangrijke informatie

Veiligheidsvoorschriften

• Lees de handleiding zorgvuldig. Maakt u zich vertrouwd met alle afstellingen en met het juiste gebruik van het toestel.
• Sta nooit andere personen die de handleiding niet kennen toe het toestel te gebruiken. Plaatselijke bepalingen kunnen de minimumleeftijd van de gebruiker vastleggen.
• Maai nooit terwijl andere personen, vooral kinderen of dieren in de buurt zijn.

Waarschuwing :

Neem een veiligheidsafstand van 15 m in acht. Zet het toestel onmiddellijk af als ze naderbij komen. Denk eraan dat de gebruiker verantwoordelijk wordt gesteld voor ongelukken met andere personen of hun eigendom.

- Let op: Vergiftigingsgevaar, rookgassen, brandstoffen en smeerstoffen zijn giftig, rookgassen mogen niet worden ingeademd.

Voor het gebruik

• Draag bij het maaien steeds vast schoeisel en een lange broek. Maai niet op blote voeten of in lichte sandalen.
• Controleer het terrein waar u het toestel wilt gebruiken en verwijder alle voorwerpen die kunnen worden gegrepen en weggeslingerd.
• Waarschuwing: Benzine is uiterst ontvlambaar:

- bewaar benzine enkel in de daarvoor voorziene va- ten.

- tank enkel in open lucht en rook niet terwijl u benzine in de tank giet.

- benzine moet in de tank worden gegoten voordat u de motor start. Terwijl de motor draait of als het toestel warm is mag de tankdop niet worden opengedraaid of benzine worden bijgevuld.

- Indien benzine overgelopen is, mag u geenszins proberen de motor te starten. In plaats daarvan moet het toestel van de door benzine vervuilde plaats worden verwijderd. Elke ontstekingspoging moet worden vermeden tot de benzinedampen vervlogen zijn.

- Om veiligheidsredenen moeten benzinetank en tankdoppen bij beschadiging worden vervangen.

• Vervang defecte geluidsdempers.
- Voor gebruik dient u zich steeds door een visuele controle ervan te vergewissen dat de maaigereedschappen, bevestigingsbouten en de gehele maai-eenheid niet afgesleten of beschadigd zijn. Ter voorkoming van onbalans mogen afgesleten of beschadigde maaigereedschappen en bevestigingsbouten enkel per set worden vervangen.

Gebruik van de handleiding

(bediening, opbergen, controle)

• Draag nauwsluitende werkkleding die u beschermt zoals lange broek, veilige werkschoenen, sterke werkhandschoenen, veiligheidshelm, gelaatsmasker of een veiligheidsbril ter bescherming van uw ogen en goede oorwatten of een andere gehoorbeschermer tegen geluidsoverlast.
• Berg het toestel op een veilige plaats op. Open de benzinetank langzaam om druk af te laten die zich in de tankdop heeft opgebouwd. Om brandgevaar te voorkomen verwijdert u zich minstens 3 meter van de bijtankplaats voordat u het toestel start.
• Zet de motor van het toestel af voordat u het neerzet.
• Hou het toestel steeds met de beide handen vast. Daarbij moeten duim en vingers de grepen omsluiten.
• Let er steeds op dat schroeven en verbindingselementen flink aangehaald zijn. Bedien het toestel nooit als het niet correct is afgesteld, als het niet volledig is of als het niet naar behoren is gemonteerd.
• Let er steeds op dat de grepen droog en proper zijn en er geen benzinemengsel aan zit.
• Lei de draadspoel op de gewenste hoogte. Vermijd met de draadspoel aan kleine voorwerpen (zoals b.v. stenen) te komen.
• Bij maaiwerkzaamheden op een helling ga steeds beneden het snijgereedschap gaan staan. Snij of trim nooit op een gladde, glibberige heuvel of helling.
• Hou elk lichaamsdeel en kledingstuk verwijderd van de draadspoel wanneer u de motor start of laat draaien. Voor het starten van de motor dient u zich ervan te vergewissen dat de draadspoel geen hindernis raakt.
• Zet de motor steeds af voordat u werkzaamheden op het snijgereedschap verricht.
• Berg het toestel en de accessoires op een veilige plaats die beschermd is tegen open vuur alsook te-gen warmte- / vonkbronnen zoals gasboilers, droog-kasten, oliekachels of draagbare radiators etc.
• Hou de beschermkap, de draadspoel en de motor bij het opbergen steeds vrij van aangekoekt maaisel.
• Alleen voldoend opgeleide personen en volwassenen mogen het toestel bedienen, afstellen en onderhouden.
• Bent u niet vertrouwd met het toestel, oefen dan de omgang bij niet draaiende motor.

• Alvorens te beginnen werken dient u het te maaien terrein in ogenschouw te nemen, want harde voorwerpen zoals metalen stukken, flessen, stenen en iets dergelijks kunnen worden weggeslingerd en ernstig letsel bij de gebruiker veroorzaken en kunnen ook blijvende schade berokkenen aan het toestel. Mocht u bij vergissing een vast voorwerp met het toestel aanraken, zet de motor meteen af en ga na of eventueel schade aan het toestel is berokkend. Gebruik het toestel nooit als het beschadigd is of gebreken vertoont.

• Trim en maai steeds in het bovenste toerentalbereik. Laat de motor aan het begin van de maaiwerkzaamheden of tijdens het trimmen niet op laag toerental draaien.

• Gebruik het toestel alleen voor de voorziene bedoeling zoals trimmen en onkruid maaien.
• Hou de draadspoel nooit hoger dan uw knie als het toestel in werking is.
• Gebruik het toestel niet als toeschouwers of dieren zich in de onmiddellijke nabijheid bevinden. Hou tijdens de maaiwerkzaamheden een minimumafstand van 15 m tussen gebruiker en andere personen of dieren. Bij afmaaiwerkzaamheden tot de grond toe dient een minimumafstand van 30 m in acht te worden genomen.

Bijkomende instructies

• Geen andere brandstof gebruiken dan degene aanbevolen in de handleiding. Neem steeds de instructies in het hoofdstuk "brandstof en olie" van deze handleiding in acht. Gebruik geen benzine waarbij geen tweetaktmotorolie correct gemengd is. Anders zou de motor een permanente schade kunnen worden berokkend waardoor de garantie van de fabrikant komt te vervallen.
• Niet roken terwijl u brandstof bijtankt of het toestel bedient.
• Gebruik het toestel niet zonder uitlaat.
• Niet aan de uitlaat komen, noch met de hand, noch met uw lichaam. Hou het toestel vast zodat duim en vingers de grepen omsluiten.
• Bedien het toestel niet met een ongemakkelijke houding, bij ontbrekend evenwicht, met uitgestrekte armen of slechts met één hand. Neem steeds beide handen om het toestel te bedienen en omsluit daarbij de grepen met duim en vingers.
• Hou de draadspoel steeds op de grond als het toestel in werking is.
• Gebruik het toestel alleen voor de voorziene bedoeling zoals gazon trimmen en maaiwerkzaamheden.
• Gebruik het toestel niet ononderbroken lange tijd achter elkaar, las regelmatig een pauze in.
• Bedien het toestel niet onder invloed van alcohol of drugs.
• Het toestel enkel gebruiken als de overeenkomstige beschermkap aangebracht is en het toestel in goede staat verkeert.
• Elke verandering aan het product kan de persoonlijke veiligheid in gevaar brengen en heeft het vervallen van de garantie van de fabrikant tot gevolg.
• Gebruik het toestel nooit in de buurt van licht brandbare vloeistoffen of gassen, noch in gesloten ruimtes noch in open lucht. Dit zou kunnen leiden tot ontploffingen en/of brand.
• Gebruik geen ander snijgereedschap. Voor uw eigen veiligheid gebruik enkel accessoires en bijkomen-de toestellen die vermeld staan in de handleiding of door de fabrikant worden aanbevolen of opgegeven. Het gebruik van ander snijgereedschap of accessoires dan vermeld in de handleiding kan een lichamelijk gevaar voor u betekenen.

Veiligheidsmaatregelen bij het omgaan met het snijmes

• Neem alle waarschuwingen en instructies aangaande het gebruik en de montage van het snijmes in acht.
• Het snijmes kan onverwacht met een ruk van voorwerpen terugkaatsen indien het die niet kan doorsnijden of doormaaien. Dit kan leiden tot letsel aan armen of benen. Hou omstaanders en dieren in alle richtingen minstens 15 m weg van de werkplek. Mocht het toestel een vreemd lichaam raken, leg dan meteen de motor stil en wacht tot het snijmes tot stilstand is gekomen. Controleer het snijmes op beschadigingen. Vervang het snijmes altijd, wanneer het krom gebogen of gescheurd is.
• Het snijmes slingert voorwerpen met macht weg. Dit kan leiden tot blindheid of letsel. Draag een oog-, gezichts- en beenbescherming. Verwijder voorwerpen steeds uit het werkgebied voordat u van het snijmes gebruik maakt.
• Controleer uw toestel en aangebouwde accessoires telkens voor gebruik zorgvuldig op beschadigingen. Gebruik het toestel niet als niet alle aanbouwdelen van het snijmes naar behoren zijn geïnstalleerd.
• Het snijmes loopt uit als u de gashendel loslaat. Een uitlopend snijmes kan u of omstaanders snijwonden toebrengen. Zet de motor af en vergewis u er zich van dat het snijmes tot stilstand is gekomen voordat u aan het snijmes de een of andere werkzaamheid verricht.
• Gevarenzone van 15 meter in diameter. Omstaanders kunnen blind worden of letsels oplopen. Neem in alle richtingen een afstand van minstens 15 m tussen uzelf en andere personen of dieren in acht.

BCH3300-100PB
Technische gegevens
Maaigegevens gras trimmer
Diameter maaicirkel van de lijn in mm	430
Diameter snijlijn in mm	2 x 2,4
Lengte snijlijn in m	4
Max motortoerental met maaiuitrusting max. min ^-1	6400
Maaigegevens maalblad
Diameter maaicirkel in mm	255
Dikte maalblad in mm	1,4
Hoeveelheld messen	3
Max motortoerental met maaiuitrusting max. min ^-1	7400
Motorgedeelte
Verplaatsing in cm ^3	32,6
Max. motorvermogen in W	900
Capacitelt brandstofreservoir in l	0,9
Type motor	2-takt motor, luchtgekoeld
Gewicht kg	7,2

Kunnen onderhevig zijn aan technische veranderingen!

Informatie over geluidsemissie gemeten volgens relevante normen:

$$ \text { Geluidsdruk } L _ {\mathrm{pA}} = 9 6, 8 \mathrm{dB(A)} $$

$$ \text { Geluidsvermogen } L _ {\mathrm{WA}} = 1 1 4 \mathrm{dB(A)} $$

$$ \text { Marge } K _ {\mathrm{PA}} = 2, 5 \mathrm{dB(A)} $$

Draag oordoppen.

De impact van geluid kan gehoorschade veroorzaken.

$$ \text { Trilling } A _ {\mathrm{hv}} = 8, 7 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Marge } K _ {\mathrm{PA}} = 1, 5 \mathrm{m} / \mathrm{s} 2 $$

Verminder geluidsgeneratie en trillingen tot een minimum!

• Gebruik alleen apparatuur in perfecte staat.
• Onderhoud en reinig de apparatuur regelmatig.
• Past uw manier van werken aan aan de apparatuur.
• Het apparaat niet overbelasten.
• Laat het apparaat controleren, indien nodig.
• Schakel de apparatuur uit wanneer deze niet in gebruik is.
• Draag handschoenen.

In deze handleiding hebben we de plaatsen die te maken hebben met uw veiligheid met dit teken gemarkeerd: △

7. Alvorens het apparaat te starten

Voor ieder gebruik dient u het volgende te controleren

• Dat er geen lekken zijn in het brandstofsysteem.
• Dat de apparatuur in perfecte staat is en dat de veiligheidsvoorzieningen en het maagedeelte compleet zijn.
• Dat alle schroeven goed zijn vastgezet.
• Dat alle bewegende delen soepel bewegen.

1 Brandstof en olie

Aanbevolen brandstof

Gebruik uitsluitend een mengsel van loodvrije benzine en speciale 2-taktolie. Stel deze mengsmering samen zoals aangegeven in de brandstofmengtabel.

Belangrijk: gebruik geen brandstofmengsel dat al langer dan 90 dagen opgeslagen is.

Belangrijk: gebruik nooit 2-takt olie met een aanbevolen mengverhouding van 100: 1. Hiermee vervalt de garantie van de fabrikant in het geval van schade aan de motor als gevolg van onvoldoende smering.

Belangrijk: gebruik alleen containers ontworpen en goedgekeurd voor het doel brandstof te transporteren en op te slaan.

Giet de juiste hoeveelheden benzine en 2-takt olie in de mengfles (zie de op de fles afgedrukte schaal). Schud vervolgens goed de fles.

Gebruik nooit olie voor 4-takt motoren of voor watergekoelde 2-takt motoren. Het kan de bougie vervuilen, het uitlaatgedeelte verstoppen of klevende zuigerveren veroorzaken.

Gemengde brandstoffen, die ongebruikt zijn gebleven gedurende een periode van een maand of meer, kunnen de carburateur verstoppen of ertoe leiden dat de motor niet normaal functioneert. Doe de overgebleven

brandstof in een luchtdichte container en bewaar deze in een donkere en koele ruimte.

2 Brandstofmengtabel

Mengprocedure: 40 delen benzine met 1 deel tweetaktolie

Voorbeeld:

1 I benzine : 0,025 I 2-takt olie

5 l benzine : 0,125 l 2-takt olie

Waarschuwing!

Let op de uitstoot van uitlaatgassen.

Schakel altijd voor het tanken de motor uit. Voeg nooit brandstof toe aan een machine met een lopende of warme motor. Pas op voor vuur!

8. Bevestiging en werking

MONTAGE

Volg de afgedrukte instructies bij de montage van deze machine op.

1 Monteer de handgreep op de machine. Fig. 4 - 6

• Draai de inbusbouten los en breng vervolgens de linker- en rechtergreep in het midden van de greephouder.

• Monteer vervolgens de greephouder en haal de inbusbouten aan.

• Montage van de schaft Fig. 7

- Druk het onderste deel van de schacht (b) omlaag tot de vergrendelbouten (a) in het boorgat (c) van de schacht vastklikt. Het is eenvoudiger als u de onderkant van de schacht (b) iets in beide richtingen draait. De borgpen (a) bevindt zich in de juiste positie als deze volledig is geplaatst in de boring.

- Bevestig de beschermkap met inbussleutel en moersleutel, bijgesloten als standaardaccessoires voor het juiste aandraaien van de moeren. Zie de onderstaande foto's.

⚠ Waarschuwing! Gebruik alleen originele onderdelen, accessoires en hulpstukken. Bij in gebreke blijven kunnen slechte prestaties, mogelijk letsel en het vervallen van de garantie tot gevolg hebben. Gebruik de machine nooit zonder gemonteerde beschermkap!

1. Monteren en demonteren van de maaikop van de grastrimmer / nylon maaikop Fig. 14 - 15

2. Draai de moer los.
   Plaats de twee gaten van de flens en schild tege- nover elkaar, gebruik een schroevendraaier om de flens, zoals hieronder getoond, vast te houden en draai de pijpsleutel met de klok mee, de moer komt hiermee los.

3. Monteer de nylon maaikop.
   Verwijder het andere schild nadat de moer losge-draaid is. Houd de flens vast, plaats de nylon maai-kop op de as en draai tegen de klok in, de nylon

46NL

maaikop is gemonteerd. Fig. 15

• Demonteer de nylon maaikop.

Gebruik een schroevendraaier om de flens vast te houden en draai de nylon maaikop met de klok mee, deze kan nu vervangen worden.

Bosmaaier / Maaiblad

• Montage van het maaiblad. Fig. 8-10
Verwijder de buitenste flens na het losdraaien van de moer, plaats vervolgens het maaiblad (4), de buitenste flens (25), het schild (24) en de moer volgens de volgorde van de afbeelding hieronder. Let op dat de draairichting van het maaiblad dezelfde is als de afbeelding hieronder. Gebruik een schroevendraaier om de flens vast te houden en draai de moer tegen de klok in, zorg ervoor dat de moer voldoende is aangedraaid.
- Demontage van het maaiblad. Gebruik een schroevendraaier om de flens vast te houden en de moer los te draaien, het maaiblad kan nu worden verwijderd.

⚠ Waarschuwing!

Verzekert u zich voor het gebruik ervan dat het maaiblad op correcte wijze gemonteerd is!

Opmerking: het verpakkingsmateriaal bestaat uit recycle materiaal. Voer het verpakkingsmateriaal af in overeenstemming met de regelgeving

1. Bevestiging van de draagriem. Fig. 17 - 21

- Breng de band aan zoals afgebeeld.

WERKING

Bij het werken met de apparatuur als grastrimmer en bosmaaier, moet de bijbehorende plastic beschermkap voor het maaiblad of de grastrimmer bevestigd worden om te voorkomen dat voorwerpen weggeslingerd worden door het apparaat.

Het geïntegreerde mes (A) in de snijlijn beschermkap snijdt automatisch de lijn op optimale lengte.

Fig. 16

Vullen met brandstof

Gevaar voor letsel! Brandstof is explosief! Schakel de motor uit en laat deze afkoelen voor het vullen van de tank met brandstof. U dient alle veiligheidsvoorschriften te bekijken die verband houden met de betreffende brandstof.
⚠ Gevaar voor beschadiging van het apparaat! Het apparaat wordt geleverd zonder motor- of versnellingsbakolie.

LET OP! Voordat u ermee aan het werk gaat, moet u het reservoir vullen met brandstof.

• Schroef de tankdop (14) los en verwijder deze. Fig. 1
• Vul voorzichtig met brandstof. Vermijdt morsen!
• Schroef de tankdop goed vast met de hand.

Brandstof aftappen. Fig. 40

• Houd een opvangbak onder de brandstof aftapbout.

• Schroef de tankdop los en verwijder deze.

• Laat de brandstof er volledig uitstromen.

• Schroef de tankdop met de hand goed vast.

Starten van het apparaat

Start het apparaat niet voordat deze volledig gemonteerd is.

⚠ Gevaar op letsel!

Gebruik het apparaat niet als u een defect hebt ontdekt. Als een onderdeel is beschadigd, moet u dit eerst vervangen voordat u het apparaat gaat gebruiken.

Controleer voor gebruik!

• Controleer de veiligheid van het apparaat:
• Controleer het apparaat op lekkage.
• Controleer het apparaat op visuele gebreken.
• Controleer of alle onderdelen van het apparaat stevig zijn gemonteerd.
• Controleer of alle veiligheidsvoorzieningen in goede staat zijn.

⚠ Gevaar op letsel!

Verwijder voor aanvang van de werkzaamheden altijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik door de maaier kunnen worden weggeslingerd.

Starten afb. 21 - 27 + 41

Zodra het apparaat conform de voorschriften is gemonteerd, start u de motor als volgt:

1. Apparaat op een hard, vlak oppervlak opstellen.
2. Zet de motorschakelaar in de stand ON. Fig. 22
3. Zet de chokehendel op de stand . Fig. 23

4. Press the fuel pump more than 5 times. Fig. 24

5. Trek 3-5 keer aan de terugloop starterhendel (11) om de motor te starten. Fig. 25

6. Trek de kabel aan tot de motor start. Afb. 25

7. Wacht een tijdje met het uitzetten van de choke Fig. 26

8. Zodra de motor loopt en stationair draait. Druk eerst op de veiligheidshendel (7) en trek vervolgens de gashendel (8) aan, de machine treedt in werking. Als u de gashendel op half gas wil vergrendelen, drukt u op de vergrendelknop (9). Afb. 27

9. Draadlengte tijdens de werkzaamheden aanpassen: Dit apparaat beschikt over een snijkop, die functioneert volgens het principe "aanraken en verder". U kunt meer draadlengte geven door met de snijkop tegen de schijf te tikken, terwijl de motor op hoogste snelheid draait: De nylondraad wordt automatisch vrijgegeven en het mes snijdt de overtollige lengte af. Afb. 41

10. Als er zich problemen voordoen, zet dan de schakelaar op OFF, de machine zal dan stoppen. Indien het nodig mocht zijn de maaikop te laten stoppen, laat dan de gashendel (8) los. Fig. 27

11. Als er een probleem optreedt, trek de pin uit de veiligheidsgordel, waardoor de bosmaaier onmiddellijk vrij komt. Fig. 22

12. Als het apparaat heet is, kan het gashendel direct in de ON stand worden gezet, wanneer de machine

opnieuw gestart moet worden.

Opmerking: als de motor niet start, zelfs na meerdere pogingen, lees dan de paragraaf "Probleemoplossingen".

Opmerking: trek altijd aan het starterkoord in een rechte lijn. Indien wordt getrokken onder een hoek, dan treedt er wrijving op in het metalen oog. Door deze wrijving kan de kabel gerafeld raken en zal sneller slijten. Houdt altijd de starthendel vast wanneer u aan het starterkoord trekt. Laat nooit het koord terugschieten wanneer deze is uitgetrokken.

Opmerking: start de motor niet in hoog gras.

⚠ Let op: als de motor is uitgeschakeld, blijft het maaigedeelte nog een paar seconden doordraaien: dus niet het maaigedeelte aanraken voordat deze tot stilstand is gekomen!

9. Werkinstructies

Verlengen van de snijdraad

Waarschuwing! Gebruik in de draadkop geen blanke of geplastifi ceerde metalen draad van welke aard dan ook. Dat kan leiden tot ernstige Verwondingen van de gebruiker.

Om de snijdraad te verlengen laat u de motor op volle toeren draaien en tikt u de draadspoel op de grond. De draad wordt automatisch verlengd. (Fig.41)

Het mes op de beschermkap verkort de draad op de toegestane lengte (Fig.16).

⚠ Voorzichtig: Verwijder regelmatig alle resten van gras en onkruid om een oververhitting van het toestel te voorkomen. Resten van gazon, gras en onkruid blijven onderaan de beschermkap vastzitten en verhinderen daardoor een voldoende koeling van het toestel. Verwijder de resten voorzichtig met een schroevendraaier of iets dergelijks. Fig.42

Verschillende snijmethodes

Is het toestel correct gemonteerd, snijdt het onkruid en hoog gras op moeilijk bereikbare plaatsen, zoals b.v. langs omheiningen, muren en funderingen alsook rond bomen. Het kan eveneens voor het "afmaaien" worden gebruikt om vegetatie dicht over de grond te verwijderen of een bepaald gebied op te schikken voor een betere voorbereiding van een tuin. Fig.43

⚠️ Opgelet! Zelfs bij zorgvuldig gebruik leidt het snijden langs funderingen, muren van steen of beton enz. tot abnormale slijtage van de draad.

Trimmen/maaien (met draadspoel/snijmes)

Zwenk het toestel met sikkelachtige bewegingen van de ene kant naar de andere. Hou het snijgereedschap steeds evenwijdig met de grond. Controleer het terrein en leg de gewenste snijhoogte vast. Lei en hou het snijgereedschap in de gewenste hoogte voor een

gelijkmatige snede. Fig.43

Laag trimmen (met draadspoel)

Hou het toestel exact voor u lichtjes schuin zodat de onderkant van de draadspoel zich boven de grond bevindt en de draad de juiste snijplaats raakt. Snij steeds weg van uzelf. Trek het toestel nooit naar u toe.

Snijden langs omheiningen funderingen (met draadspoel)

Nader langzaam gaasafrasteringen, lattenomheiningen, muren van natuursteen en funderingen om er dichtbij te snijden zonder echter met de draad de hindernis te raken. Komt de draad b.v. met stenen, muren van steen of funderingen in aanraking, slijt hij af of rafelt hij uit. Slaat de draad tegen omheiningstraliewerk, gaat hij breken.

Trimmen rond bomen (met draadspoel)

Als u rond bomen trimt, nader langzaam teneinde de draad de schors niet raakt. Ga rond de boom en let er goed op de boom niet te beschadigen. Nader gras of onkruid met de top van de draad en kantel de draadspoel lichtjes naar voren.

Abmähen

Bij het afmaaien wordt de hele vegetatie tot op de grond afgesneden. Te dien einde kantelt u de draadspoel in een hoek van 30 graden naar rechts. Breng de handgreep in de gewenste positie.

LET OP! Verhoogd letselgevaar voor gebruiker, omstaanders en dieren alsook gevaar voor materiele schade door weggeslingerde objecten (zoals b.v. stenen).

△ LET OP: verwijder met het toestel geen voorwerpen van voetpaden enz.! De benzinemotor-zeis is een krachtig toestel; steentjes of andere voorwerpen kunnen 15 m en meer worden weggeslingerd en kunnen letsel of beschadigingen aan auto's, woningen en vensters veroorzaken.

Vastkomen

Mocht het snijgereedschap wegens te dichte vegetatie vastkomen dient u meteen de motor stil te leggen. Ontdoe het toestel van gras en struikgewassen voordat u het opnieuw in werking zet. Fig.42

Vermijden van terugstoot

Bij het werken met het snijmes bestaat gevaar voor terugstoot als het een vaste hindernis (boomstam, tak, boomstomp, steen of iets dergelijks) raakt. Het toestel kaatst daarbij terug tegen de draairichting van het snijgereedschap in. Dit kan ertoe leiden dat u de controle over het toestel verliest. Gebruik het snijmes niet in de buurt van omheiningen, metalen palen, grenspalen of funderingen.

10. Onderhoud

WAARSCHUWING TER VOORKOMING VAN LETSEL: draag altijd beschermende handschoenen bij het werken aan of rond maigereedschappen;

Voor het uitvoeren van onderhoud- of reinigingswerkzaamheden, altijd de motor uitschakelen en de bougiedop lostrekken.

1. Het apparaat niet met water afspuiten. Dit beschadigt de motor.
2. Reinig het apparaat met een doek, met een handborstel, etc.

onderhoud Plan
	na 12 uur gebruik	na 24 uur gebruik	na 36 uur gebruik
luchtfilter zuiveren zuiveren zuiveren
bougie contro-leren zuiveren zuiveren

• Als de maaier een voorwerp tegenkomt.
• Als de motor plotseling stopt.
• Als het mes is verbogen (niet zelf weer rechtbuigen!).
• Als de aandrijving beschadigd is.

Vervangen van draadspoel/snijdraad (Fig. 35-39)

1. De draadspoel (1) demonteren zoals beschreven in hoofdstuk 8.4. De spoel samendrukken en één helft van de behuizing wegnemen. Fig.35
2. Spoelcilinder uit de behuizing van de draadspoel verwijderen. Fig.36
3. Verwijder de eventueel nog aanwezig zijnde snijdraad.
4. De nieuwe snijdraad in het midden samenleggen en de ontstane lus vasthaken in de uitsparing van de draadplaat. Fig.37
5. Draad onder spanning tegen de richting van de wijzers van de klok in opwinden. De draadverdeelplaat scheidt daarbij de beide helften van de snijdraad. Fig.38
6. De laatste 15 cm van de beide draadeinden in de tegenoverliggende draadhouders van de spoelcilinder vasthaken. Fig.39
7. De beide draadeinden doorheen de metalen ogen in de behuizing van de draadspoel leiden.
8. Spoelcilinder de behuizing van de draadspoel in drukken Fig.36
9. Trek fl ink met een ruk aan de beide draadeinden om die uit de draadhouders los te maken.
10. Voeg beide helften van de behuizing opnieuw bijeen. Fig.35
11. Overtollige draad op ca. 13 cm inkorten. Daardoor zal de motor bij het starten en opwarmen minder zwaar worden belast.
12. Draadspoel hermonteren (zie alinea 8.4). Als de complete draadspoel wordt vernieuwd slaat u de punten 3 tot 6 over.

Het slijpen van het maaiblad

Het maaiblad kan na zekere tijd bot worden.

• Wanneer u dit ziet, verwijdert u de schroef die het maaiblad vasthoudt op de veiligheidskap.
• Klem het maaiblad in een bankschroef.
• Slijp het mes met een platte vijl en zorg ervoor dat de hoek van de snijkant niet wordt veranderd tijdens dit proces. Vijl slechts in één richting.

Vervanging en slijpen van het maaiblad aan het einde van het maaiseizoen: altijd het maaiblad slijpen of desgewenst vervangen door een nieuwe.

Ongebalanceerde maaibladen veroorzaken hevig trillen van de bosmaaier – kans op ongevallen!

Vervanging en reiniging van de bougie Fig. 32 - 33

Controleer de elektrodeafstand van de bougie minstens eenmaal per jaar of wanneer de motor slecht start. De juiste afstand tussen de centrale elektrode en de massa-elektrode is 0,25 "/0.63 mm.

• Wacht totdat de motor volledig is afgekoeld.
• Trek de bougiedop van de bougie en gebruik de bijgeleverde bougiesleutel om de bougie te verwijderen door deze eruit te draaien.
• Wanneer de elektrode erg versleten is of sterk aangekoekt is, moet de bougie worden vervangen door een gelijkwaardig exemplaar.
• Een sterke afzetting op de bougie kan worden veroorzaakt door: een te hoge hoeveelheid olie in het benzine/oliemengsel, slechte kwaliteit van de olie, oud benzine/oliemengsel of verstopt luchtfilter.
• Schroef de bougie met de hand volledig in de bougieopening (vermijd scheef indraaien).
• Gebruik de bijgeleverde bougiesleutel om de bougie aan te trekken.
• Bij gebruik van een momentsleutel is het aandraaimoment 12-15 Nm.
• Plaats de bougiedop correct op de bougie.

Het luchtfilter schoonmaken Fig. 28 - 31

Vervuilde luchtfilters verminderen het motorvermogen door het leveren van te weinig lucht aan de carburateur. Stof en stuifmeel dichten de poriën van het schuimrubberen filterelement. Regelmatige controles zijn daarom essentieel.

• Maak het luchtfilterdeksel los en verwijder het schuimrubberen filterelement.
• Om het vallen van voorwerpen in het luchtfilterhuis te vermijden, vervang het luchtfilterdeksel.
• Was het filterelement in warm zeepwater, spoel het en laat het op natuurlijke wijze drogen.

Belangrijk: Reinig het luchtfilter nooit met benzine of ontvlambare oplosmiddelen.

⚠ Waarschuwing!

Laat nooit de motor draaien zonder luchtfilter.

Smering toptandwiel geleideblad

Smeer met een vet op lithiumbasis. Verwijder de schroef en breng het vet in, draai de as tot het vet zichtbaar wordt en vervang de schroef.

Het opbergen van het apparaat

Reinig na het zagen het apparaat grondig. Bewaar het apparaat in een droge ruimte, laat de motor van te voren afkoelen.

Belangrijke tip in geval van het verzenden van de apparatuur naar een servicebedrijf:

Om veiligheidsredenen dient u ervoor te zorgen dat de apparatuur zonder olie en benzine wordt verzonden!

11. Opslag

Reinigen

• Houdt handgrepen vrij van olie, zodat u altijd een veilige grip heeft.
• Reinig de apparatuur zoals aanbevolen met een vochtige doek en, indien nodig, een mild afwasmiddel.

⚠️ Belangrijk!

• Trek altijd de bougiedop los voor iedere reiniging.
• Dompel nooit het apparaat in water of andere vloeistoffen om het schoon te maken.
• Bewaar het multi-tuingereedschap op een veilige en droge plaats, buiten het bereik van kinderen.

Opslag

Belangrijk: sla de apparatuur nooit langer op dan 30 dagen zonder het uitvoeren van de volgende stappen.

Het opslaan van de apparatuur

Als u van plan bent om de apparatuur voor langer dan 30 dagen op te slaan, moet de apparatuur dienovereenkomstig worden voorbereid. Anders verdampt de nog in de carburateur aanwezige brandstof en laat een rubberachtig sediment achter. Dit kan problemen opleveren bij het opnieuw starten van het apparaat en dure reparaties vergen.

1 Verwijder langzaam de tankdop om de eventuele druk te laten ontsnappen die zich in de tank gevormd heeft. Leeg de tank voorzichtig.
2 Om de brandstof uit de carburateur te verwijderen, start u de motor en laat deze lopen totdat het apparaat stopt.
3 Laat de motor afkoelen (ong. 5 minuten).
4 Verwijder de bougie (zie paragraaf 10: Vervangen en reinigen van de bougie).
5 Giet een theelepel 2-takt olie in de verbrandingskamer. Trek langzaam verschillende keren aan het startkoord om een laagje olie aan te brengen op alle interne componenten. Monteer de bougie weer.

Opmerking: Bewaar de apparatuur op een droge plaats en ver weg van mogelijke ontstekingsbronnen, zoals een oven, een gasverwarmde warmwaterboiler, een gasverwarmde droger, etc.

De apparatuur weer werkklaar maken

1 Verwijder de bougie (zie paragraaf 10: Vervangen en reinigen van de bougie).
2 Trek op snelle wijze aan het startkoord om overtollige olie te verwijderen uit de verbrandingskamer.
3 Reinig de bougie en controleer of de elektrodeafstand correct is, of plaats een nieuwe bougie met de juiste elektrodeafstand.
4 Prepareer de apparatuur voor gebruik.
5 Vul de tank met het desbetreffende mengsel van brandstof en olie. Zie de paragraaf „Brandstof en olie“.

Transport

Om de machine te vervoeren, leeg de benzinetank zoals beschreven in hoofdstuk 8: Brandstof aftappen.

Verwijder grof vuil van de apparatuur met een borstel of een handborstel.

12. Afvoer en recycling

Het apparaat wordt geleverd in een verpakking om te voorkomen dat deze beschadigd tijdens het transport. De grondstoffen in deze verpakking kunnen worden hergebruikt of gerecycled. Apparatuur en toebehoren zijn gemaakt van diverse materialen, zoals metaal en kunststof. Defecte onderdelen moeten worden afgevoerd als speciaal afval. Vraag uw dealer of uw gemeente.

13. Probleemoplossingen

De onderstaande tabel bevat een lijst van de probleemsymptomen en legt uit wat u kunt doen om het probleem op te lossen als uw apparatuur niet goed werkt. Als het probleem zich blijft voordoen na de lijst doorgewerkt te hebben, neem dan contact op met de dichtstbijzijnde servicewerkplaats.

Belangrijke tip in geval van het verzenden van de apparatuur naar een servicebedrijf:

Om veiligheidsredenen dient u ervoor te zorgen dat de apparatuur zonder olie en benzine wordt verzonden!

Storing Mogelijke oorzaak Oplossing
Het apparaat start niet. •	Luchtfilter is vervuild.• Brandstofffilter is verstopt.• Gebrek aan brandstoftoevoer.• Storing in de brandstofleiding.• Startinrichting is defect.• Motor is plotseling tot stilstand gekomen• De bougiedop is niet bevestigd.• De bougie vonkt niet.• Motor defect.• Carburateur defect.
De motor start maar stopt daarna.	• Verkeerde afstelling van de carburateur (stationair toerental).
De motor start maar het maaimechanisme stopt.	• Maaimechanisme is geblokkeerd.• Intern defect (aandrijfas, tandwielbak).• Koppeling defect.
De motor loopt onregelmatig (sputtert).	• Carburateur verkeerd afgesteld.• Bougie zit vol roet.• Aan/uit knop defect.
Er wordt rook geproduceerd.	• Verkeerd brandstofmengsel.• De carburateur is verkeerd afgesteld.
Het apparaat werkt niet op volle kracht.	• Het apparaat is overbelast.• Luchtfilter vervuild.• De carburateur is verkeerd afgesteld.• De geluiddemper is geblokkeerd.
De grastrimmer werkt niet op volle toeren.	• Draad te kort of beschadigd.• Het apparaat is overbelast daar het gras te hoog is.
Draad wordt niet aangevoerd.	• De spoel is leeg. • Vervang de spoel.

Zichtbare gebreken moeten binnen de 8 dagen na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonbaar onbruikbaar wordt als gevolg van materiaal- of productiefouten, kosteloos vervangen. De garantie vervalt echter bij

verkeerd gebruik of verkeerde behandeling van de machine. Voor onderdelen die wij niet zelf produceren, geven wij enkel de garantie die wij zelf krijgen van de oorspronkelijke leverancier. De kosten voor de montage van nieuwe onderdelen vallen ten laste van de koper. Eisen tot het aanbrengen van veranderingen of het toestaan van een korting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantía ES
