BCH5200PB - Ruohotrimmeri SCHEPPACH - Ilmainen käyttöohje ja opas

Tuotetyyppi	Ruohonleikkuri / bensiinikäyttöinen raivaussaha
Merkki	Scheppach
Malli	BCH5200PB
Moottori	2-tahti, 51,7 cm³, 1,45 kW
Polttoainetyyppi	Lyijytön bensiini / 2-tahtiöljy -seos (40:1)
Polttoainesäiliön tilavuus	920 cm³
Paino (ilman polttoainetta)	7,2 kg
Leikkaushalkaisija (siima)	450 mm
Leikkaushalkaisija (terä)	255 mm
Leikkaussiiman paksuus	2 x 2,8 mm
Maksimi leikkausnopeus (siima)	6900 min⁻¹
Maksimi leikkausnopeus (terä)	7500 min⁻¹
Äänitehotaso	108,4 dB(A)
Äänenpainetaso	98,4 dB(A)
Tärinä (reunaleikkuri)	Vasen 4,20 m/s², oikea 4,07 m/s²
Tärinä (raivaussaha)	Vasen 4,64 m/s², oikea 4,79 m/s²
Mukana tulevat lisävarusteet	Siimakela siimalla, 3-hampainen leikkuuterä, suojus, valjaat, seoskanisteri, avaimet
Käyttötarkoitus	Nurmikon, rikkakasvien, pensaiden ja pienen puun leikkaus
Ohjekirjan sivumäärä	276 sivua (monikielinen)
Takuu	Lakisääteinen takuu (vialliset osat vaihdetaan ilmaiseksi)

Usein kysytyt kysymykset - BCH5200PB SCHEPPACH

Mitä bensiini/öljyseosta BCH5200PB käyttää?

Käytä lyijyttömän bensiinin ja 2-tahtimoottoriöljyn seosta suhteessa 40:1 (40 tilavuusosaa bensiiniä 1 tilavuusosaan öljyä). Älä käytä 4-tahtimoottoriöljyä.

Kuinka raivaussahan moottori käynnistetään?

Aseta laite tasaiselle alustalle. Käännä kytkin päälle, avaa rikastin, paina polttoainepumppua 5 kertaa, vedä sitten käynnistysnarua 3-5 kertaa. Kun moottori on käynnistynyt, sulje rikastin. Katso lisätietoja ohjekirjasta.

Kuinka leikkuusiima vaihdetaan?

Pura kela löysäämällä mutteri. Poista vanha siima, taita uusi siima kahtia ja kiinnitä silmukka kelan levyyn. Kierrä siima vastapäivään ja ohjaa päät silmukoihin. Kokoa kela takaisin.

Millainen terä toimitetaan ja miten se asennetaan?

Toimitettu terä on 3-hampainen, halkaisijaltaan 255 mm. Asentaaksesi, kohdista terä laipan kanssa, aseta ulompi laippa ja suoja, kiristä mutteri vastapäivään. Käytä mukana tullutta avainta.

Kuinka leikkuusiimaa pidennetään automaattisesti?

Käytä moottoria täydellä teholla ja napauta leikkuupäätä maahan. Siima vapautuu automaattisesti ja suojuksen terä katkaisee sen optimaaliseen pituuteen.

Mitkä ovat tärkeät turvallisuusohjeet?

Käytä aina suojalaseja, hanskoja, tukevia kenkiä ja kuulosuojaimia. Pidä ihmiset ja eläimet vähintään 15 metrin päässä. Älä koske kuumaan äänenvaimentimeen. Pysäytä moottori ennen huoltotoimenpiteitä.

Kuinka ilmansuodatin puhdistetaan?

Irrota ilmansuodattimen kansi, poista sienisuodatin, pese se haalealla saippuavedellä, huuhtele ja anna ilmakuivua. Älä koskaan käytä bensiiniä tai syttyviä liuottimia.

Mitä tehdä, jos moottori ei käynnisty?

Tarkista käynnistysmenettely: rikastin auki, polttoainepumppu painettu, kytkin päällä. Tarkista polttoaineseos, sytytystulppa ja ilmansuodatin. Katso ohjekirjasta yksityiskohtainen vianmääritys.

Kuinka laite säilytetään yli 30 päivän ajan?

Tyhjennä polttoainesäiliö, käynnistä moottori, kunnes se sammuu, irrota sytytystulppa, kaada teelusikallinen 2-tahtiöljyä sylinteriin, vedä käynnistysnarua, asenna sytytystulppa takaisin. Säilytä kuivassa paikassa lasten ulottumattomissa.

Mistä löydän varaosia BCH5200PB:lle?

Varaosia on saatavilla Scheppachin huoltopalvelusta. Skannaa etusivulla oleva QR-koodi tai ota yhteyttä valtuutettuun jälleenmyyjään. Käytä aina alkuperäisiä osia.

KÄYTTÖOHJE BCH5200PB SCHEPPACH

12. Remont ja varuosade tellimine

Tuotteessa olevien symbolien merkitys

Tässä käyttöoppaassa olevien symbolien tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Turvallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyn tarvittavia toimenpiteitä.

	Lue ja huomioi käyttöohje ja turvallisuusohjeet ennen käyttöönottoa!
	Huomio! Bensiini on herkästi syttyvää. Vältä tupakointia, avotulta tai kipinöintiä polttoai- neen lähellä.
	Varoitus! Jos ohjeet laiminlyödään, seurauksena voi olla hengenvaara, loukkaantumis- vaara tai työkalun vioittuminen
	Huomio, loukkaantumisvaara!Älä koske käsillä ja jaloilla terään moottorin käydessä.
	Pidä lapset, sivulliset ja apuhenkilöt 15 m päässä raivaussahasta!
	Käytä tukevia kenkiä!
	Käytä suojakypärää, kuulosuojaimia ja suojalaseja!
	Käytä työkäsineitä!
	Huomio! Pakoputki ja muut moottorin osat muuttuvat käytön aikana erittäin kuumiksi, älä koske niihin!
	Säiliön kannessa oleva symboli täytettävän "bensiinin ja öljyn sekoitussuhteesta".
	Huomio! Sinkoutuvien esineiden aiheuttama loukkaantumisvaara
	Tuote vastaa voimassa olevia eurooppalaisia direktiivejä.
	Tuote on sovellettavien Serbian ohjeiden mukainen.
	Huomioi takaisku!
	Huomio, älä käytä sahanteriä tai moniosaisia metallisia leikkaustyökaluja!
	Raivaussaha
	Ruohotrimmeri
	Taattu äänitehotaso
	Säiliön tilavuus

Sisällysluettelo:

Sivu:

1. Johdanto 245
2. Tuotteen kuvaus (kuva 1)....245
3. Määräystenmukainen käyttö 245
4. Yleiset turvallisuusohjeet.... 246
5. Tekniset tiedot....248
6. Purkaminen pakkauksesta 248
7. Ennen käyttöönottoa....249
8. Rakenne ja käyttö 249
9. Työohjeet....251
10. Puhdistus ja varastointi....252
11. Huolto....253
12. Korjaaminen ja varaosien tilaus 254
13. Hävittäminen ja kierrätys 254
14. Ohjeet häiriöiden poistoon....255
15. Vaatimustenmukaisuusvakuutus 274

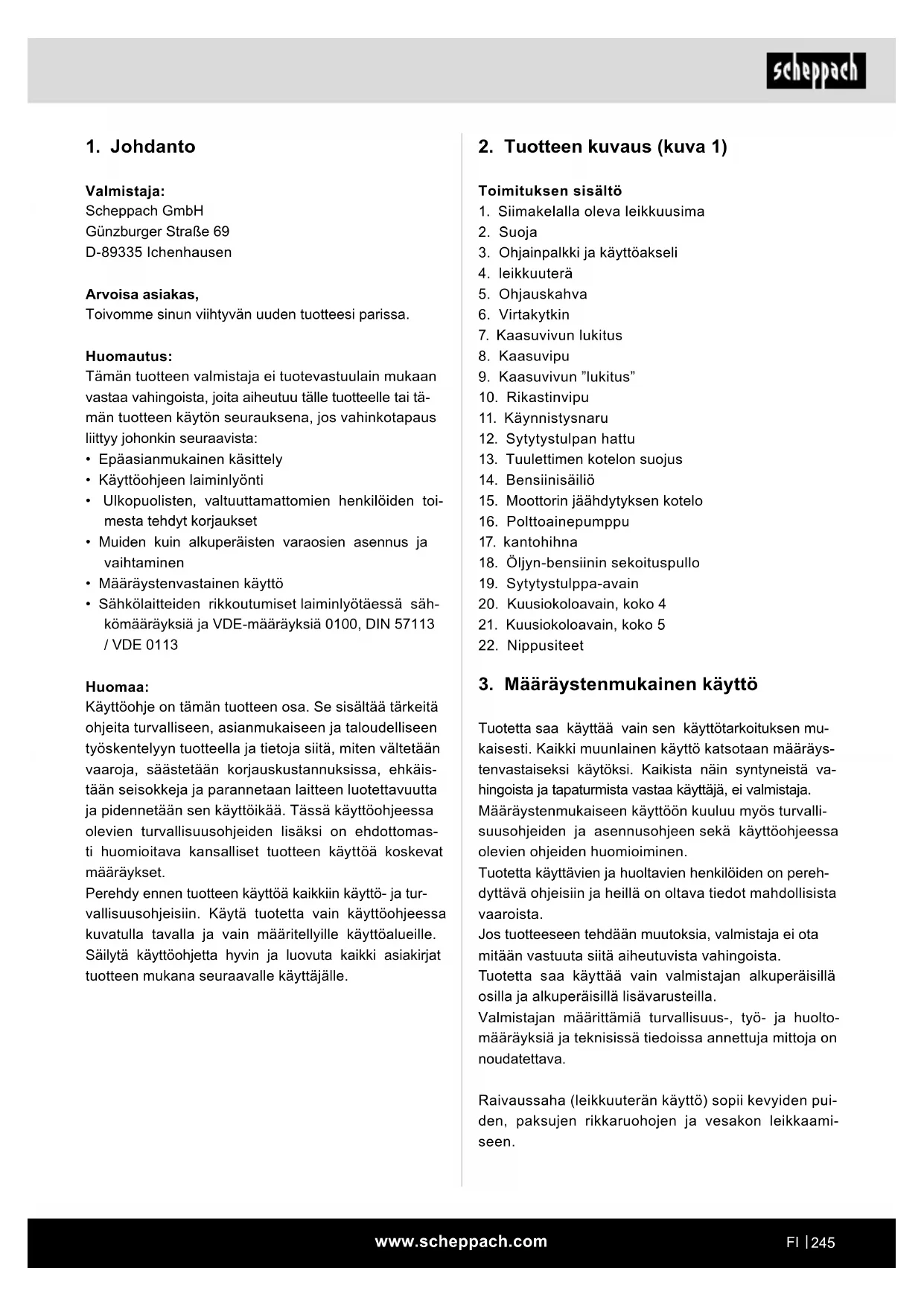

1. Johdanto

Valmistaja:

Scheppach GmbH

Toivomme sinun viihtyvän uuden tuotteesi parissa.

Huomautus:

Tämän tuotteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle tuotteelle tai tä- män tuotteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• Epäasianmukainen käsittely
  • Käyttöohjeen laiminlyönti
• Ulkopuolisten, valtuuttamattomien henkilöiden toimesta tehdyt korjaukset
• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen
  • Määräystenvastainen käyttö
• Sähkölaitteiden rikkoutumiset laiminlyötäessä sähkömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113

Huomaa:

Käyttöohje on tämän tuotteen osa. Se sisältää tärkeitä ohjeita turvalliseen, asianmukaiseen ja taloudelliseen työskentelyyn tuotteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjauskustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden lisäksi on ehdottomasti huomioitava kansalliset tuotteen käyttöä koskevat määräykset.

Perehdy ennen tuotteen käyttöä kaikkiin käyttö- ja turvallisuusohjeisiin. Käytä tuotetta vain käyttöohjeessa kuvatulla tavalla ja vain määritellyille käyttöalueille. Säilytä käyttöohjetta hyvin ja luovuta kaikki asiakirjat tuotteen mukana seuraavalle käyttäjälle.

2. Tuotteen kuvaus (kuva 1)

Toimituksen sisältö

1. Siimakelalla oleva leikkuusima
2. Suoja

3. Ohjainpalkki ja käyttöakseli

4. leikkuuterä

5. Ohjauskahva

6. Virtakytkin

7. Kaasuvivun lukitus

8. Kaasuvipu

9. Kaasuvivun "lukitus"

10. Rikastinvipu

11. Käynnistysnaru

12. Sytytystulpan hattu

13. Tuulettimen kotelon suojus

14. Bensiinisäiliö

15. Moottorin jäähdytyksen kotelo

16. Polttoainepumppu

17. kantohihna

18. Öljyn-bensiinin sekoituspullo

19. Sytytystulppa-avain

20. Kuusiokoloavain, koko 4

21. Kuusiokoloavain, koko 5

22. Nippusiteet

3. Määräystenmukainen käyttö

Tuotetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen.

Tuotetta käyttävien ja huoltavien henkilöiden on perehdyttävä ohjeisiin ja heillä on oltava tiedot mahdollisista vaaroista.

Jos tuotteeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista.

Tuotetta saa käyttää vain valmistajan alkuperäisillä osilla ja alkuperäisillä lisävarusteilla.

Valmistajan määrittämiä turvallisuus-, työ- ja huolto-määräyksiä ja teknisissä tiedoissa annettuja mittoja on noudatettava.

Raivaussaha (leikkuuterän käyttö) sopii kevyiden puiden, paksujen rikkaruohojen ja vesakon leikkaamiseen.

Moottoritrimmeri (siimakelalla olevan leikkuusiiman käyttö) sopii ruohon, ruohopintojen ja kevyiden rikka- ruohojen leikkaamiseen. Tuotteen mukana toimitetun valmistajan käyttöohjeen noudattaminen on edellytyksenä laitteen määräystenmukaiselle käytölle. Kaikki muu käyttö, jotta ei ole sallittu nimenomaisesti tässä ohjeessa, voi johtaa laitteen vaurioitumiseen ja asettaa käyttäjän vaaraan. Huomioi ehdottomasti turvalli-suusohjeissa määritellyt rajoitukset.

Huomio! Bensiinikäyttöistä raivaussahaa ei saa käyttää seuraaviin töihin: kulkuteiden siistimiseen ja silppurina puu- ja pensasjätteiden pilkkomiseen. Bensiinikäyttöistä raivaussahaa ei myöskään saa käyttää maassa olevien kohoumien, kuten myyränkolojen, tasoittamiseen. Turvallisuussyistä bensiinikäyttöistä raivaussahaa ei saa käyttää muiden työkalujen ja työvälineiden käyttöaggregaattina, olivatpa ne mitä tahansa.

Konetta saa käyttää vain sen käyttötarkoituksen mukaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastaiseksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja.

Kuka ei saa käyttää tätä laitetta:

Henkilöt, jotka eivät ole perehtyneet käyttöohjeeseen, alle 16-vuotiaat lapset sekä henkilöt, jotka ovat alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisia.

Bensiinikäyttöisen raivaussahan käyttötunnit

Käyttäjän on huomioitava ympäristössä olevat ihmiset myös silloin, kun raivaussahaa saa käyttää.

Huomaa, että tuotteitamme ei ole tarkoitettu kaupalliseen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön.

Takuu ei ole voimassa, jos tuotetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoittamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

Valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet käyttötarkoituksesta poikkeavasta käytöstä tai väärin tapahtuvasta käytöstä.

Signaalisanojen selitykset käyttöohjeessa

! VAARA

Merkkisana, joka merkitsee välittömästi uhkaavaa vaaratilannetta, joka johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

⚠️ VAROITUS

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos sitä ei vältetä.

⚠️ VARO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos sitä ei vältetä.

HUOMIO

Merkkisana, joka merkitsee mahdollista vaaratilannetta, joka voi johtaa tuotteen tai omaisuuden vahingoittumiseen, jos sitä ei vältetä.

4. Yleiset turvallisuusohjeet

⚠️ VAROITUS Lue kaikki turvallisuusohjeet, ohjeet, kuvaukset ja tekniset tiedot, jotka ovat tämän tuotteen ohessa.

Laiminlyönnit seuraavien ohjeiden noudattamisessa voivat aiheuttaa sähköiskun, tulipalon ja/tai vakavia vammoja.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet myöhempää tarvetta varten.

Turvallisuusohjeet

Tämä laite ei ole tarkoitettu sellaisten henkilöiden (mukaan lukien lapset) käytettäväksi, joiden fyysinen, henkinen tai aisteihin liittyvä toimintakyky on rajoittunut tai joilla ei ole riittävää kokemusta ja/tai tarvittavia tietoja laitteen käytöstä, elleivät nämä henkilöt käytä laitetta heidän turvallisuudestaan vastaavan henkilön valvoessa heidän toimiaan ja antaen heille tarvittavia ohjeita laitteen käyttöön.

Lapsia tulee valvoa sen varmistamiseksi, etteivät he leiki laitteen kanssa.

1. Koulutus

• Lue ohjeet huolellisesti. Perehdy laitteen käyttöelementteihin sekä laitteen asianmukaiseen käyttöön.
• Älä koskaan anna lasten tai muiden ohjeisiin perehtymättömien henkilöiden käyttää laitetta. Käyttömaan voimassa olevissa laeissa voidaan määrittää käyttäjille vähimmäisikä.
• Älä koskaan leikkaa ruohoa, jos lähellä on ihmisiä, erityisesti lapsia, tai eläimiä.
• Käyttäjä on vastuussa muille henkilöille tai heidän omaisuudelleen aiheutuvien vaaroien seurauksista.
• Älä anna moottorin käydä sisätiloissa. Pakokaasut sisältävät vahingollista hjilimonoksidia.

2. Valmistelu

• Käytä leikkaamisen aikana aina sopivia jalkineita ja pitkälahkeisia housuja.
• Älä ota laitetta käyttöön, jos olet paljain jaloin tai jos sinulla on sandaalit.
• Tarkasta perusteellisesti se alue, missä laitetta aiotaan käyttää; poista kaikki kivet, kepit, narut/rautalangat, luut ja muut esineet.
• Tarkasta terät. tapit ja leikkuulaite aina ennen käyttöä ulospäin näkyvien vaurioiden tai kulumisen osalta. Vaihda kuluneet tai vialliset terät ja ruuvit aina pareittain säilyttääksesi tasapainon.
• Jos laitteessa on useita teriä, ole erityisen varovainen, koska yksi terä voi saada muut terät pyörimään.

3. Käyttö

• Käytä laitetta vain päivänvalossa tai hyvässä keinovalossa.
• Älä käytä laitetta kostealle ruoholle.
  • Varmista erityisesti rinteissä, että seisot tukevasti.
• Kävele; älä juokse.
• Ole erityisen varovainen, kun muutat suuntaa rinteessä.
• Älä leikkaa ruohoa liian jyrkissä rinteissä.
• Ole erityisen varovainen, kun käännät laitteen tai vedät sitä itseesi pääin.
• Älä koskaan käytä laitetta, jos sen suojalaitteet tai -kilvet ovat viallisia tai suojaamatta itseäsi.
• Kytke moottori ohjeiden mukaan päälle ja pidä jal-kasi loitolla teristä.
• Tässä tapauksessa et saa kallistaa sitä yhtään kauemmas kuin on ehdottomasti välttämätöntä, ja vain sitä osaa saa nostaa, joka on kauempana käyt-täjästä.

Molempien käsien on oltava käyttöasennossa ennen kuin laitetta saa taas liikuttaa maan suuntaisesti.

• Pidä kädet ja jalat loitolla pvörivistä osista.

• Älä koskaan nosta laitetta tai kanna sitä moottorin käydessä.
  • Vedä sytytystulppa irti kannasta:

• kun et työskentele laitteella,

• ennen tukosten poistamista,
• ennen kuin laite tarkastetaan, puhdistetaan tai sille suoritetaan muita toimenpiteitä.
• esteeseen koskemisen jälkeen. Tarkasta laite vaurioiden varalta ja korjaa se tarvittaessa.
• jos se alkaa täristä epänormaalilla tavalla (tarkasta heti).

4. Huolto ja säilytys

• Varmista, että kaikki mutterit, tapit, pultit ja ruuvit on kiristetty tiukkaan ja laite on turvallisessa käyt-tökunnossa.
• Tarkasta ruohonkeräyslaitteen kuluminen ja kunto säännöllisesti.
• Vaihda kuluneet tai vialliset osat turvallisuussyistä.
• Pyörivissä leikkureissa saa käyttää vain vastaavan- tyyppisiä varaleikkauslaitteita.

– Älä koskaan varastoi laitetta tankattuna rakennuksessa, missä kaasut voivat altistua liekeille tai kipinöille.
– Anna moottorin jäähtyä ennen varastointia säi- liössä.
– Tulipalovaaran vähentämiseksi moottori, äänen- vaimennin, akkukotelo ja bensiinin säilytysalue on puhdistettava ruohosta, lehdistä ja ylimää- räisestä rasyasta.
– Jos bensatankki täytyy tyhjentää, se on tehtävä ulkona.

Erityinen turvallisuusvaroitus

1. Pitele raivaussahaa tukevasti molemmin käsin. Jos työ keskeytetään, aseta kaasuvipu tyhjäkäynnin asentoon.
2. Pysy työn aikana vakaassa, tasapainoisessa asennossa
3. Pidä moottorin nopeus leikkaamisen edellyttämäl- lä tasolla; älä koskaan nosta moottorin nopeutta vaadittayaa tasqa korkeammaksi.
4. Jos ruoho takertuu käytön aikana terään tai kun tarkastat laitteen tai se on tankattava, kytke moottori aina ensin pois päältä.

5. Jos terä osuu kovaan esineeseen, kuten kiveen, sammuta moottori heti ja tarkasta, onko terä vioit-tunut. Vaihda terä tässä tapauksessa uuteen.

6. Jos joku puhuttelee työskentelyn aikana, moottori on aina sammutettava ennen kuin käännyt häntä kohti.

7. Älä koskaan koske sytytystulppaan tai johtoon moottorin ollessa käynnissä. Jos ohjetta ei noudateta, on olemassa sähköiskuvaara.
8. Älä koskaan koske äänenvaimentimeen, sytytystulppaan tai muihin moottorin metalliosiin moottorin ollessa käynnissä tai heti moottorin sammuttamisen jälkeen. Jos ohjetta ei noudateta, seurauksena voi olla vakavia palovammoja.
9. Jos saat jonkin alueen leikatuksi ja haluat jatkaa työtä toisessa paikassa, sammuta moottori ja käännä kone sellaiseen asentoon, missä terä osoittaa sinusta poispäin.
10. Tarkasta moottorin käydessä tyhjäkäyntiä, että leikkuulaitteen pyöriminen on loppunut ennen kuin alat työskennellä laitteella uudelleen.

Jäännösriskit

Tuote on rakennettu valmistusajankohdan parhaan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriskejä.

• Lisäksi kaikista asianmukaisista toimenpiteistä huolimatta voi jäljelle jäädä piileviä jäännösriskejä.
• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeen lisäksi kohdissa "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" olevia ohjeita.
• Vältä tuotteen tahatonta käyttöönottoa. Käytä sellaista käytettävää työkalua, jota suositellaan tässä käyttöohjeessa. Näin mahdollistetaan tuotteen optimaalinen suorituskyky.
• Pidä kädet ja jalat loitolla työalueelta, kun tuote on käytössä.

5. Tekniset tiedot

Ruohotrimmerin leikkaustiedot
Leikkaushalkaisija	450 mm
Siiman paksuus	2 x 2,8 mm
Siiman pituus	4 m
Leikkuunopeus enint.	6900 min ^-1
Raivaussahan leikkaustiedot
Leikkaushalkaisija	255 mm
Leikkuuterän paksuus	1,4 mm
Hampaiden lukumäärä	3

Leikkuunopeus enint. 7500 min	-1
Käyttökoneisto
Iskutilavuus 51,7 cm3
Moottorin nimellisteho 1,45 kW
Bensatankin tilavuus 920 cm	3
CO2-päästö 1069 g/kWh
Moottorin tyyppi	2-tahtinen moottori,ilmajäähdytteinen
Paino 7,2 kg

Oikeus teknisiin muutoksiin pidätetään!

Melu ja tärinä

⚠ Varoitus: Melulla voi olla vakavia vaikutuksia terveyteesi. Jos koneen aiheuttama melu on yli 85 dB, on käytettävä sopivia kuulosuojaimia.

Meluarvot

Äänen tehotaso L_WA	108,4 dB
Äänenpainetaso L_pA	98,4 dB
Epävarmuus K_WA/pA	3 dB

Tärinäarvot

Ruohotrimmeri A_hv	vasen 4,20 m/s ^2
	oikea 4,07 m/s ^2
Raivaussaha A_hv	vasen 4,64 m/s ^2
	oikea 4,79 m/s ^2
Mittausepävarmuus K_hv	1,5 m/s ^2

Rajoita melun ja tärinän muodostuminen minimiin!

• Käytä vain moitteettomassa kunnossa olevia laitteita.
• Huolla ja puhdista laite säännöllisesti.
• Mukauta työtapasi laitteelle sopivaksi.
• Älä ylikuormita laitetta.
  • Tarkastuta laite tarvittaessa.
• Kytke laite pois päältä, jos sitä ei käytetä.
• Käytä suojakäsineitä.

6. Purkaminen pakkauksesta

• Avaa pakkaus ja ota tuote varovasti ulos.
• Poista pakkausmateriaali sekä pakkaus- ja kuljetusvarmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko tuotteessa tai lisäosissa kuljetusvaurioita. Valitukset on annettava heti toimittajan tiedoksi. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuuajan päättymiseen asti.
• Perehdy tuotteeseen käyttöohjeen avulla ennen sen käyttöä.
• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toimivalta alan jälleenmyyjältä.
• Ilmoita tilauksissa tuotteen tuotenumero ja valmistusvuosi.

⚠️ VAROITUS!

Tuote ja pakkausmateriaalit eivät ole lasten leikki-kaluja! Lapset eivät saa leikkiä muovipussien, kal-vojen tai pienosien kanssa! Vaarana osien joutuminen nieluun ja tukehtuminen!

7. Ennen käyttöönottoa

Tarkasta laite aina ennen käyttöönottoa seuraavien seikkojen osalta:

• Polttoainejärjestelmän tiiviys.
• Suojalaitteiden ja leikkauslaitteen moitteeton kunto ja täydellisyys.
  • Kaikkien ruuviliitosten luja kiinnitys.
• Kaikkien liikkuvien osien kevytliikkeisyys.

1. Polttoaine ja öljy

Suositellut polttoaineet

Käytä vain lyijyttömän bensiinin ja erityisen 2-tahti-moottoriöljyn seosta. Tee polttoaineseos polttoaineen sekoitustaulukon mukaan.

Huomio: Älä käytä sellaista polttoaineseosta, jota on varastoitu yli 90 päivää.

Huomio: Älä käytä 2-tahtiöljyä, jonka suositeltu sekoi- tussuhde on 100:1. Riittämättömästä voitelusta aiheu- tuvat moottorivahingot johtavat valmistajan moottorille antaman takuun raukeamiseen.

Huomio: Käytä polttoaineen kuljettamiseen ja varastoimiseen vain sitä varten sallittua säiliötä.

Lisää oikea määrä bensiiniä ja 2-tahtiöljyä oheiseen sekoituspulloon. Ravista säiliötä sen jälkeen hyvin.

Älä koskaan käytä 4-tahtimoottoreille tai vesijäähdytteisille 2-tahtimoottoreille tarkoitettua öljyä. Siitä voi seurata sytytystulpan likaantuminen, poistoilmaosan tukkeutuminen tai männänrenkaan juuttuminen.

Kuukauden tai kauemmin käyttämättä olleet polttoi- neseokset voivat tukkia kaasuttimen ja haitata mootto- rin toimintaa. Laita tarpeeton polttoaine ilmatiiviiseen säiliöön ja säilytä sitä pimeässä, viileässä tilassa.

2. Polttoaineen sekoitustaulukko

Sekoitustoimenpiteet: 40 osaa bensiiniä 1 osaan öljyä Esimerkki:

1 I bensiiniä: 0,025 | 2-tahtiöljyä

5 I bensiiniä: 0,125 I 2-tahtiöljyä

Varoitus! Huomioi pakokaasut.

Sammuta moottori aina ennen tankkausta. Älä koskaan lisää laitteeseen bensiiniä moottorin käydessä tai sen ollessa kuuma. Tulipalon vaara!

8. Rakenne ja käyttö

⚠️ Huomio!

Tuote on ehdottomasti asennettava täydellisesti ennen käyttöönottoa!

Asennus

Tätä konetta koottaessa on huomioitava annetut asennusohjeet.

1. Asenna kahva koneeseen (kuvat 4 - 6)

- Löysää ensin kuusiokoloruuvit ja aseta oikea ja va- sen kahva sitten kahvan pitimen keskelle.

- Asenna sen jälkeen kahvan pidin ja kiristä koloruuvit tiukalle.

2. Varren asennus (kuva 7)

• Paina varren (b) alaosaa alaspäin, kunnes lukitus-tappi (a) lukittuu varren reikään (c). Se onnistuu helpommin, kun varren (b) alaosaa kierretään hieman molempiin suuntiin. Tappi (a) on oikeassa asennossa, kun se on kokonaan reiässä.
• Kiristä sitten nappi (d) kunnolla.

3. Asenna suoja (kuvat 11 - 13)

• Kiinnitä suoja vakiovarusteena toimitettavalla avaimella.
  • Kiristä ruuvi tiukalle.

⚠ Varoitus! Käytä vain valmistajan alkuperäisiä varaosia ja lisätarvikeosia. Jos ohjetta ei noudateta, teho saattaa vähentyä, loukkaantumiset ovat mahdollisia ja takuu ei ole enää voimassa. Älä koskaan käytä konetta ilman suojusta!

4. Asenna ja pura molemmat leikkuulaitteet

Ruohotrimmeri / siimakela (kuvat 14 - 15)

- Avaa mutteri. Kohdista laipan ja suojuksen molemmat reiät. Pidä laipasta kiinni ruuvimeisselillä ja kierrä avainta myötäpäivään; mutteri löystyy.

- Kiinnitä nailon-leikkuupää. Poista suojus avaamalla mutteri. Pidä laipasta edelleen kiinni, aseta nailon-leikkuupää varteen ja kierrä vastapäivään; nailon-leikkuupää kiinnittyy. (kuva 15)

- Irrota nailon-leikkuupää. Pidä laipasta kiinni ruuvimeisselillä ja kierrä nailon-leikkuupäätä myötäpäivään; nyt se voidaan vaihtaa.

Raivaussaha / leikkuuterä

- Kiinnitä terä. (kuvat 8 - 10) Ota ulompi laippa irti avattuasi mutterin. Suuntaa terä (4), ulompi laippa (24), suojus (23) ja mutteri. Huomaa, että terän pyörimissuunnan täytyy vastata terässä olevan nuolen suuntaa. Pidä laipasta kiinni ruuvimeisselillä ja kiristä mutteri kiertämällä sitä vastapäivään; varmista, että mutteri on kunnolla kiinnitetty.

- Irrota terä. Pidä laipasta kiinni ruuvimeisselillä ja avaa mutteri; terä voidaan sitten ottaa pois.

⚠ Varoitus!

Varmista ennen käyttöä, että leikkuupää on asennettu oikein!

Huomautus: Pakkausmateriaalit koostuvat kierrätet- tävistä materiaaleista. Hävitä pakkausmateriaalit voimassa olevien direktiivien mukaan.

5. Aseta hihna (kuvat 17 - 21)

- Aseta hihna kuvassa esitetyllä tavalla.

Käyttö

Kun laitteella työskennellään, terän tai siimakoneiston muovisen suojakuvun täytyy olla asennettuna, jotta vältetään esineiden viskoutuminen ympäristöön.

Leikkuusiiman suojakuvun sisällä oleva integroitu terä (A) leikkaa siiman automaattisesti oikeanpituiseksi. (kuva 16)

Bensiinin täyttäminen

⚠ Loukkaantumisvaara! Bensiini voi räjähtää! Moottori on sammutettava ja sen on annettava jäähtyä ennen säiliön täyttämistä bensiinillä.

⚠ Laitevaurioiden vaara!

Laite toimitetaan ilman moottori- ja vaihteistoöljyä.

HUOMIO! Bensiini-/öljyseos on täytettävä ennen käyttöönottoa.

• Kierrä säiliön korkki (14) auki ja poista se. (kuva 1)
- Lisää bensiini-/öljyseosta varovaisesti. Älä läikytä!
- Kierrä säiliön korkki käsin kiinni.

Bensiinin poistaminen (kuva 40)

• Pidä keräyssäiliö bensiinin poistoruuvin alapuolella.
• Kierrä säiliön korkki auki ja poista se.
• Anna bensiini-/öljyseoksen valua kokonaan pois.
• Kierrä säiliön korkki käsin uudelleen kiinni.

Laitteen käynnistys

Älä käynnistä laitetta ennen kuin se on koottu täydellisesti.

⚠ Loukkaantumisvaara!

Älä käytä laitetta, jos havaitset virheitä. Jos jokin osa on vahingoittunut, se on vaihdettava ennen kuin laitetta käytetään uudelleen.

Tarkasta ennen käyttöä!

• Tarkasta, että laite on turvallisessa kunnossa:
• Tarkasta laite vuotojen varalta.
- Tarkasta laite näkyvien vaurioiden varalta.
- Tarkasta, että kaikki laitteen osat on asetettu turvallisesti paikoilleen.
- Tarkasta, että kaikki turvalaitteet ovat hyvässä kunnossa.

⚠ Loukkaantumisvaara!

Poista ennen työn alkua aina kaikki maassa lojuvat esineet, jotka voivat sinkoutua ympäristöön moottori-käyttöistä raivaussahaa käytettäessä.

Käynnistäminen (kuvat 21 - 27)

Rikastinvipu:

• Lämmin moottori / rikastin suljettu:

• Kylmä moottori / rikastin auki:

Kun laite on asennettu asianmukaisesti, käynnistä moottori seuraavasti:

1. Aseta laite kovalle, tasaiselle pinnalle.
2. Paina moottorikytkin päälle-asentoon. (kuva 22)

3. Avaa rikastinvipu (10). (kuva 23)

4. Paina polttoainepumppua (16) yli 5 kertaa. (kuva 24)

5. Vedä käynnistinvaijerin kahvaa (11) 3 - 5 kertaa moottorin käynnistämiseksi. (kuva 25)

6. Vedä vaijeria, kunnes moottori käynnistyy. (kuva 25)

7. Odota hetki ja sulje rikastinvipu (10) sen jälkeen. (kuva 26)

8. Kun moottori käy joutokäyntiä, paina vapautusvipua (7) ja paina sitten kaasuvipua (8). Laite käy. Kun haluat lukita kaasuvivun puolelle kaasulle, paina lukitusnuppia (9). (kuva 27)

9. Siiman pituuden mukauttaminen työskentelyn aikana: Tässä laitteessa on leikkuupää, joka toimii periaatteella "Napauta ja jatka". Voit syöttää lisää siimaa napauttamalla leikkuupäätä levyä vaster moottorin käydessä korkeimmalla nopeudella: Nailonlankaa/siimaa vapautetaan automaattisesti ja terä leikkaa ylimääräisen pituuden pois. (kuva 41)

10. Jos ongelmia ilmenee, kytke moottori pois päältä; laite pysähtyy. Jos haluat pysäyttää leikkuupään, päästä kaasuvipu (8) vapaaksi. (kuva 27)

11. Jos esiintyy ongelma, vedä turvavyön tappia ja irrota moottorikäyttöinen raivaussaha heti. Moottorin sammutus. (kuva 22)

12. Kun moottori on lämmin, kaasuvipu voidaan koneen uudelleenkäynnistyksen yhteydessä asettaa suoraan päälle-asentoon.

Huomautus: Jos moottori ei useiden yritysten jäl-keenkään käynnisty, lue osio "Moottorin virheiden poistaminen".

Huomautus: Vedä käynnistinnarua aina suorasti. Jos sitä vedetään kulma-asennossa, silmukan alueella esiintyy kitkaa. Tämä kitka hankaa narua, jolloin se kuluu nopeammin. Pitele käynnistyskahvasta aina kiinni, kun naru kelautuu takaisin sisään.

Älä koskaan päästä narua paiskautumaan takaisin.

Huomautus: Älä käynnistä moottoria korkeassa ruohossa.

△ Huomio: Kun moottori on sammutettu, raivaussaha käy muutaman sekunnin ajan jälkikäyntiä; pysyttele sen vuoksi loitolla moottorikäyttöisen raivaussahan leikkuupäästä, kunnes se on pysähtynyt kokonaan!

9. Työohjeet

Leikkuusiiman pidennys

Varoitus! Älä käytä siimakelassa minkäänlaisia metallilankoja tai muovipäällysteisiä metallilankoja. Tämä voisi johtaa käyttäjän vakavaan loukkaantumiseen. Pidentääksesi leikkuusiimaa anna moottorin käydä täydellä kaasulla ja napauta siimakelaa maahan. Siima pitenee automaattisesti. (kuva 41) Suojuksessa oleva terä lyhentää siiman sallittuun pituuteen. (kuva 16)

⚠ Varo: Poista ruoho- ja rikkaruohojätteet säännöllisesti varsiputken ylikuumenemisen välttämiseksi. Ruoho-/nurmi-/rikkaruohojätteet takertuvat suojakilven alapuolelle, mikä estää varsiputken riittävän jäähtymisen. Poista jätteet varovaisesti ruuvitaltalla. (kuva 42)

Erilaiset leikkaamistavat

Kun laite on koottu oikein, se leikkaa rikkaruohoja ja korkeaa ruohoa vaikeasti käsiteltävistä kohdista, kuten esim. aitojen, muurien ja perustusten vierustoilla ja puiden ympärillä. Sitä voidaan käyttää myös "niittotöihin" puutarhan luonnonvaraisten alueiden käsittelemiseksi tai kasvuston poistamiseksi määrätyltä alueelta maan pinnan tasalta. (kuva 43)

△ Huomio: Vaikka laitetta käytettäisiin huolellisesti, leikkaaminen perustusten, kivi- tai betonimuurien jne. lähellä voi aiheuttaa siiman normaalia nopeampaa kulumista.

Trimmaus / ruohon leikkaaminen

Liikuta trimmeriä varovaisesti sivulta toiselle. Pidä siimakela jatkuvasti maan pinnan suuntaisesti. Tarkasta maasto ja määritä haluttu leikkuukorkeus. Ohjaa ja pitele siimakelaa halutulla korkeudella tasaisen leikkauksen aikaan saamiseksi. (kuva 43)

Matala trimmaus

Pitele trimmeriä hieman kallistettuna itsesi edessä niin, että siimakelan alapuoli on maan yläpuolelle ja siima osuu oikeaan leikkauskohtaan. Leikkaa aina pois-päin itsestäsi. Älä vedä trimmeriä itseäsi kohti.

Leikkaaminen aidan/perustuksen vierustalla

Lähesty verkkoaitaa, rima-aitaa, luonnonkivimuuria ja perustuksia hitaasti leikataksesi niiden vierustoilta, mutta älä anna siiman osua esteisiin. Jos siima osuu esim. kiviin, kivimuureihin tai perustuksiin, se kuluu tai vahingoittuu. Jos siima osuu verkkoaitaan, se katkeaa.

Trimmaus puiden ympäriitä

Kun trimmaat puun rungon ympäriitä, lähesty hitaasti, jotta siima ei osu kaarnaan. Kävele puun ympäri ja leikkaa vasemmalta oikealle. Lähesty ruohoa tai rikkaruohikkoa siiman kärjellä ja kallista siimakelaa hieman eteenpäin.

Varoitus: Ole erityisen varovainen raivaustöissä. Pidä sellaisissa töissä 30 metrin etäisyyttä muihin ihmisiin tai eläimiin.

Raivaustyöt

Raivattaessa koko kasvusto niitetään maapohjaan asti. Siimakela kallistetaan sitä varten 30 asteen kulmaan oikealle. Aseta kahva haluttuun asentoon. Huomioi käyttäjille, sivullisille ja eläimille aiheutuva tavallista suurempi loukkaantumisvaara ja aineellisten vahinkojen vaara sinkoilevien esineiden (esim. kivet) vuoksi.

⚠ Varoitus: Älä poista laitteella esineitä kävelyteiltä ja poluilta jne!

Laite on voimakas työkalu ja pienet kivet tai muut esi- neet voivat lentää yli 15 metrin päähän ja aiheuttaa vammoja tai vahingoittaa autoja, taloja ja ikkunoita.

Juuttua

Jos leikkuuterä juuttuu liian tiheän kasvuston vuoksi, sammuta moottori heti. Poista ruoho ja vesakot laitteesta ennen kuin jatkat laitteen käyttöä. (kuva 42)

Takaiskujen välttäminen

Leikkuuterällä työskentelyssä on olemassa takaiskun vaara, kun terä osuu kiinteään esteeseen (puunrunko, oksa, kanto, kivi tai vastaava). Tällöin laite heilahtaa työkalun pyörimissuuntaa vastaan. Tämä voi johtaa laitteen hallinnan menettämiseen. Älä käytä leikkuuterää aitojen, metallitolppien, rajakivien tai perustusten lähellä.

10. Puhdistus ja varastointi

Puhdistus

- Pidä kahvat öljystä puhtaina, jotta otteesi on aina pitävä.

- Puhdista laite tarvittaessa kostealla pyyhkeellä ja tarvittaessa miedolla huuhteluaineella.

- Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Pyyhi tuote puhtaalla liinalla tai puhalla se puhtaaksi paineilmalla alhaisella paineella.

- Suosittelemme, että tuote puhdistetaan heti jokai- sen käyttökerran jälkeen.

- Puhdista tuote säännöllisesti kostealla liinalla ja vähäisellä määrällä suopaa. Älä käytä puhdistus-tai liuotinaineita; ne voivat vahingoittaa tuotteen muoviosia. Pidä huoli siitä, ettei tuotteen sisälle voi päästä vettä.

⚠️ Huomio!

- Vedä sytytystulpan liitin irti aina ennen puhdistusta.

- Älä missään tapauksessa upota laitetta veteen tai muihin nesteisiin puhdistusta varten.

- Säilytä moottorikäyttöistä raivaussahaa suojatussa ja kuivassa paikassa ja poissa lasten ulottuvilta.

Varastointi

Huomio: Älä koskaan pidä laitetta varastossa yli 30 päivän ajan, ilman että käyt läpi seuraavat työvaiheet:

Laitteen säilyttäminen

Jos laitetta aiotaan varastoida yli 30 päivän ajan, se on valmisteltava tätä varten. Muuten kaasuttimessa jäljellä oleva polttoaine kaasuuntuu ja syntyy kumimaista pohjasakkaa. Se voi vaikeuttaa käynnistystä ja aiheuttaa mittavia korjauskustannuksia.

1. Irrota polttoainesäiliön korkki hitaasti, jotta säiliössä mahdollisesti oleva paine pääsee purkautu-maan hallitusti. Tyhjennä säiliö varovaisesti.

2. Käynnistä moottori ja anna sen käydä, kunnes se pysähtyy. Näin polttoaine poistuu myös kaasut-timesta.

3. Anna moottorin jäähtyä (noin 5 minuuttia).

4. Poista sytytystulppa

5. Lisää 1 teelusikallinen puhdasta 2-tahtiöljyä palokammioon. Vedä käynnistysnarusta useita kertoja hitaasti pinnoittaaksesi sisäiset osat öljyllä. Aseta sytytystulppa jälleen paikalleen.

Huomautus: Varastoi laitetta kuivassa paikassa loitolla mahdollisista syttymislähteistä, esim. uuneista, lämminvesiboilereista, kaasukuivaajista jne.

Ottaminen uudelleen käyttöön

1. Poista sytytystulppa.

2. Kiskaise käynnistysnarusta poistaaksesi ylimääräisen öliyn palokammiosta.

3. Puhdista sytytystulppa ja varmista sytytystulpan oikea elektrodiväli; tai aseta uusi sytytystulppa, jonka elektrodiväli on oikea.

4. Valmistele laite käyttöä varten.

5. Täytä säiliö oikealla polttoaineen ja öljyn seoksella. Katso polttoaineen sekoitustaulukko.

Kuljetus

Jos laitetta aiotaan kuljettaa, tyhjennä bensiinisäiliö luvussa 8 kuvatulla tavalla. Puhdista laite karkeasta liasta harjalla tai käsiharjalla.

11. Huolto

Sammuta moottori aina ennen huolto- ja puhdistustöiden aloitusta ja vedä sytytystulppapistoke irti.

1. Älä suihkuta laitetta vedellä. Se vahingoittaa moottoria.

2. Puhdista laite pyyhkeellä, käsiharjalla jne.

Huoltokaavio
	12 käyt-tötunnin jälkeen	24 käyt-tötunnin jälkeen	36 käyt-tötunnin jälkeen
Ilmansuo-datin	puhdistus	puhdistus vaihto
Sytytys-tulppa	tarkastus	puhdistus vaihto

Tarkastus on teetettävä ammattilaisella:

• kun moottorikäyttöinen raivaussaha osuu esinee-seen.
• kun moottori sammuu äkillisesti.
• kun terä on vääntynyt/taipunut (älä yritä taivuttaa suoraksi!).
• kun vaihteisto on vahingoittunut.

Vaihda siimakela/leikkuusiima (kuvat 35 - 39)

1. Irrota siimakela (1) osiossa 8.4 kuvatulla tavalla. Purista kelaa yhteen ja ota kotelon puolikkaat irti toisistaan (kuya 35).

2. Ota kelalautanen pois siimakelan kotelosta (kuva 36).

3. Poista mahdollisesti jäliellä oleva leikkuusijima.

4. Aseta uusi leikkuusiima keskelle ja kiinnitä silmukka kelalautasen aukkoon. (kuva 37)
5. Kelaa siimaa sisään pitäen sitä jännitettynä ja pyö- rittämällä vastapäivään. Kelalautanen erottaa sil- loin leikkuusiiman molemmat puoliskot. (kuva 38)
6. Kiinnitä molempien siiman päiden viimeiset 15 cm kelalautasen vastakkaisiin siiman pitimiin. (kuva 39)
7. Ohjaa molemmat siiman päät siimakelan kotelossa olevien metallisilmikoiden läpi.
8. Paina kelalautanen siimakelan koteloon. (kuva 36)
9. Vedä lyhyesti ja voimakkaasti molemmista siiman päistä irrottaaksesi ne siiman pitimistä.
10. Yhdistä kotelon puoliskot uudelleen toisiinsa. (kuva 35)
11. Leikkaa ylimääräiset siimat noin 13 cm pituuteen. Tämä vähentää moottorin kuormitusta käynnistämisen ja lämpenemisen aikana.
12. Asenna siimakela uudelleen (katso osio 8.4). Jos koko siimakela vaihdetaan, ohita kohdat 3-6.

Leikkuuterän hiominen

Leikkuuterä voi tylsyä ajan myötä.

• Jos näin huomataan tapahtuneen, avaa ruuvit, joilla leikkuuterä on kiinnitetty suojakupuun.
  • Kiinnitä terä ruuvipenkkiin.
• Hio terän kaikki 3 hammasosaa tasoviilalla ja pidä huoli siitä, että leikkuureunan kulma säilyy. Viilaa vain yhteen suuntaan.

Vaihda tai teroita terät aina leikkaussesongin lopussa tai tarpeen mukaan.

Tasapainottamattomat terät aiheuttavat moottorikäyttöisen raivaussahan voimakasta tärinää; tämä aiheuttaa loukkaantumisvaaraan!

Sytytystulpan vaihto ja puhdistus (kuvat 32 - 33)

1. Kun moottori on jäähtynyt, irrota sytytystulppa mukana toimitetulla avaimella.
2. Puhdista sytytystulppa teräsharjalla.
3. Aseta aukko rakomitalla välille 0,5-0,7 mm.
4. Aseta sytytystulppa varovaisesti paikalleen, jotta kierre ei vahingoitu.
5. Kun sytytystulppa on asetettu paikalleen, kiristä se sytytystulppa-avaimella.

Ilmansuodattimen puhdistus (kuvat 30 - 31)

Likainen ilmansuodatin alentaa moottoritehoa, koska kaasuttimeen syötetään liian vähän ilmaa. Säännöllinen tarkastus on sen vuoksi välttämätöntä.

• Avaa ilmansuodattimen suojus ja poista vaahtomuovinen suodatinelementti.
• Aseta ilmansuodattimen suojus uudelleen paikalleen, jotta ilmakanavaan ei pääse mitään.
• Pese suodatinelementti lämpimällä saippuavedellä, huuhtele se ja anna kuivua ilmassa.

Huomio: Älä koskaan puhdista ilmansuodatinta bensiinillä tai palavalla liuottimella.

⚠ Varoitus!

Älä koskaan anna moottorin käydä, kun ilmansuodatinelementtiä ei ole asetettu.

Kulmavaihteiston voitelu

Käsittele litiumpohjaisella rasvalla. Poista ruuvi ja laita rasvaa sisään, kierrä varresta käsin, kunnes rasvaa tu-lee ulos; ja kiinnitä ruuvi sitten jälleen.

Laitteen säilytys

Puhdista laite perusteellisesti käytön jälkeen. Säilytä laitetta kuivassa paikassa; anna moottorin ensin jäähtyä.

12. Korjaaminen ja varaosien tilaus

Korjaamisen tai huollon jälkeen on varmistettava, että kaikki turvatekniset osat on asetettu paikoilleen ja ne ovat moitteettomassa kunnossa. Säilytä loukkaantumisvaaraa aiheuttavia osia poissa muiden henkilöiden ja lasten ulottuvilta.

Huomio: Tuotevastuulain mukaan valmistaja ei vastaa vahingoista, jotka ovat aiheutuneet epäasianmukaisista korjauksista tai muiden kuin alkuperäisten varaosien käyttämisestä.

Teetä työt asiakaspalvelussa tai valtuutetulla ammattilaisella. Sama koskee myös lisävarusteita.

Varaosia ja tarvikkeita saa huoltopalvelustamme. Skannaa sitä varten etusivulla oleva QR-koodi.

Liitännät ja korjaukset

Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen.

Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi
  • Koneen tyyppikilven tiedot
  • Moottorin tyyppikilven tiedot

Tärkeä ohje korjausta tarvittaessa:

Kun tuote lähetetään huoltoasemalle korjausta varten, on huomioitava, että turvallisuussyistä se on tyhjennettävä öljystä ja polttoaineesta ennen sen lähettämistä.

12.1 Varaosien tilaus

Varaosia tilattaessa on ilmoitettava seuraavat tiedot:

• Mallinimike
• Tuotenumero
  • Tyyppikilven tiedot

12.2 Huoltotietoja

Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina.

Kuluvat osat*: Siimakela, leikkuuterä, sytytystulppa, ilmansuodatin

* eivät välttämättä sisälly toimitukseen!

13. Hävittäminen ja kierrätys

Pakkausta koskevat ohjeet

Pakkausmateriaalit voidaan kierrättää. Hävitä pakkaus ympäristönsuojelumääräysten edellyttämällä tavalla.

Käyttöikänsä päähän tulleen laitteen hävittämismahdollisuuksista saat tietoa kuntasi hallintovirastosta.

Polttoaineet ja öljyt

• Polttoainesäiliö ja moottoriöljysäiliö on tyhjennettävä ennen laitteen hävittämistä!
• Polttoaine ja moottoriöljy eivät kuulu sekajätteisiin tai viemäriin, vaan ne on hävitettävä lajiteltuina!
• Tyhjät öljy- ja polttoainesäiliöt on hävitettävä ympäristömääräysten mukaisesti.

14. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöiden oireet ja kuvattu, kuinka toimia, jos tuotteesi ei joskus toimi oikein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen.

Tärkeä ohje korjausta tarvittaessa:

Kun tuote lähetetään huoltoasemalle korjausta varten, on huomioitava, että turvallisuussyistä tuote on tyhjennettävä öljystä ja polttoaineesta ennen sen lähettämistä.

Häiriö Mahdolliset syyt Korjauskeinot
Laite ei käynnisty	Virheellinen menettely käynnistet-täessä	Noudata käynnistystä koskevia ohjeita
	Nokeentunut tai kastunut sytytys-tulppa	Puhdista sytytystulppa tai vaihda se uuteen
	Kaasutin säädetty väärin	Ota yhteyttä valtuutettuun asiakaspalveluun
	Terä tai siimakela asennettu väärin	Asenna terä tai siimakela uudelleen
	Säiliössä ei polttoainetta Tarkasta polttoaineen määrä
Laite käynnistyy, mutta ei saavuta täyttä tehoa	Rikastinvivun väärä asetus Sulje rikastinvipu
	Likainen ilmansuodatin Puhdista ilmaansuodatin
	Kaasutin säädetty väärin	Ota yhteyttä valtuutettuun asiakaspalveluun
	Leikkuuterä on tylsä Teroita tai vaihda leikkuuterä
Moottori käy epätasaisesti	Sytytystulpan kipinäväli säädetty väärin	Puhdista sytytystulppa ja säädä kipinäväli tai aseta uusi sytytystulppa
	Kaasutin säädetty väärin	Ota yhteyttä valtuutettuun asiakaspalveluun
Moottori savuttaa liikaa	Väärä polttoaineseos	Käytä oikeaa polttoaineseosta (katso polttoaineen sekoitustaulukko)
	Kaasutin säädetty väärin	Ota yhteyttä valtuutettuun asiakaspalveluun
Moottori kuumenee käytössä Moottori on ylikuormitettu Pidä säännöllisiä taukoja

Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puutteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvottomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.

Garancija RS

Očigledni nedostaci se moraju prijaviti u roku od 8 dana nakon prijema robe, u suprotnom kupac gubi sva prava u pogledu takvih nedostataka. Za naše mašine dajemo garanciju tokom trajanja zakonskog garantnog roka od datuma primopredaje, pod uslovom da se sa njima pravilno rukuje, na taj način besplatno vršimo zamenu svakog dela mašine koji tokom tog perioda postane neupotrebljiv usled greške u materijalu ili proizvodnji. Za delove koje ne proizvodimo sami, dajemo garanciju samo u okviru ostvarivanja garantnih prava koja dobijamo od poddobavljača. Troškove za ugradnju novih delova snosi kupac. Pravo na zamenu i umanjenje i drugi zahtevi za nadoknadu štete su isključeni.
