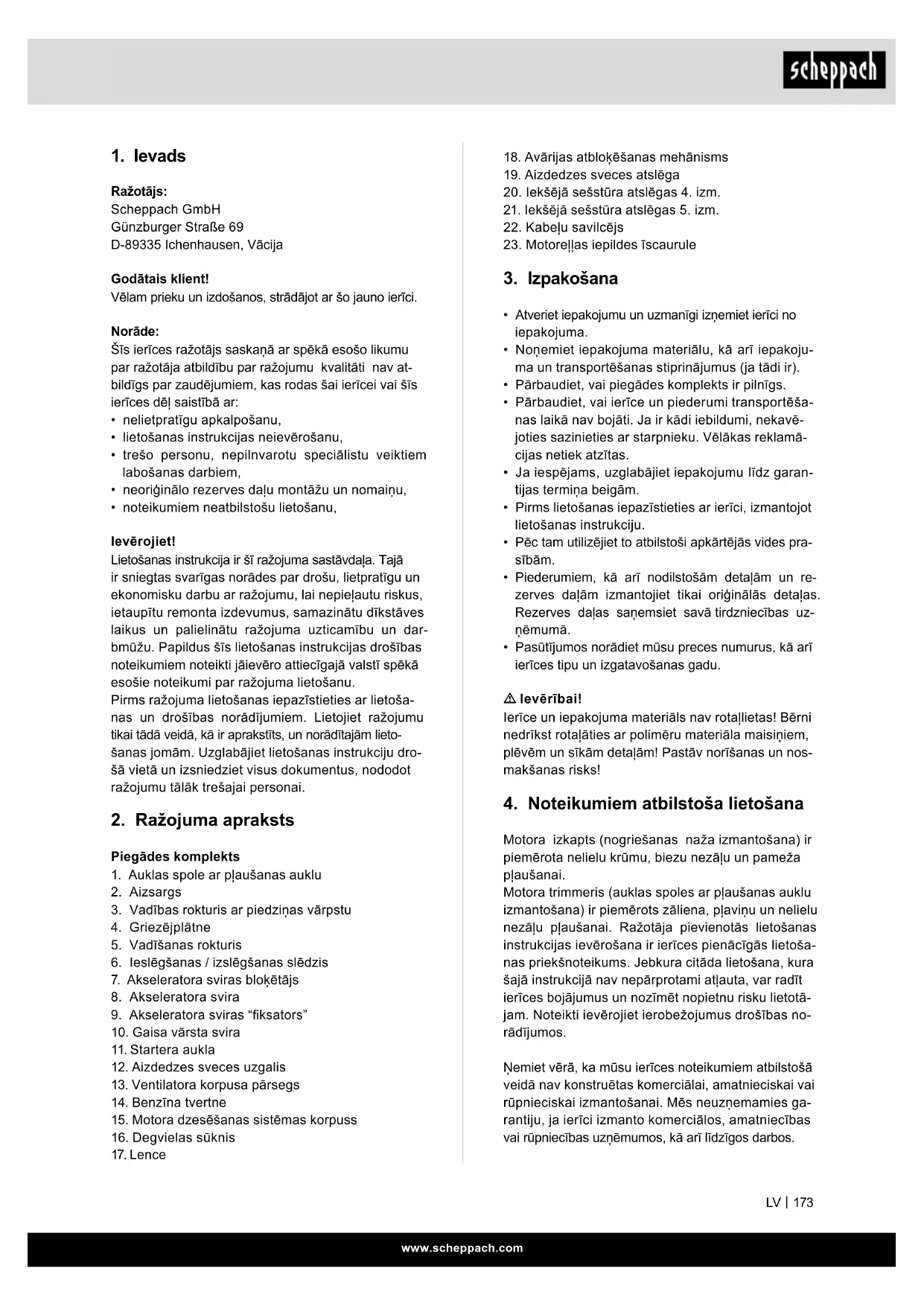

LIETOŠANAS INSTRUKCIJA PBC3104S SCHEPPACH

Benzīna krūmgriezis Oriģinālās lietošanas instrukcijas tulkojums

Simbolu skaidrojums, kas izvietoti uz ražojuma Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju- mus! Lietojiet aizsargķiveri, ausu aizsargus un aizsargbrilles! Valkājiet stabilus apavus! Lietojiet darba cimdus! Ievērībai! Benzīns ir ļoti viegli uzliesmojošs. Nepieļaujiet smēķēšanu, atklātu uguni vai dzirk- steļošanu degvielas tuvumā. Ievērībai! Nosmakšanas risks! Izplūdes gāzes ir indīgas, tādēļ nedarbiniet motoru neventilē- tās vietās. Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojā- jumi Ievērībai! Savainošanās risks! Neļaujiet rokām un kājām saskarties ar nazi, kad darbojas motors. 15m Nelaidiet bērnus, skatītājus un palīgus klāt tuvāk par 15 m no krūmgrieža! Ievērībai! Izplūdes kolektors un citas motora daļas darbības laikā kļūst ļoti karstas, nepieska- rieties! Degvielas tvertnes tilpums Ievērībai! Savainošanās risks, ko rada izmesti priekšmeti Sargieties no atsitiena! Ievērībai! Neizmantojiet zāģa plātnes vai no vairākām daļām sastāvošos metāla griezējins- trumentus! Krūmgriezis Zāles trimmeris Garantētais skaņas jaudas līmenis Sūknītis, benzīna sūknis Gaisa vārsts, ieslēgts (aukstā palaišana) Gaisa vārsts, izslēgts (siltā palaišana) Pārbaudiet eļļas līmeni. Produkts atbilst piemērojamām Serbijas vadlīnijām. Ražojums atbilst spēkā esošajām Eiropas Direktīvām.www.scheppach.com

Satura rādītājs: Lappuse:

12. Utilizācija un otrreizēja izmantošana ......................................... 180

18. Avārijas atbloķēšanas mehānisms

19. Aizdedzes sveces atslēga

20. Iekšējā sešstūra atslēgas 4. izm.

21. Iekšējā sešstūra atslēgas 5. izm.

22. Kabeļu savilcējs

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci no iepakojuma.

• Noņemiet iepakojuma materiālu, kā arī iepakoju- ma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēša- nas laikā nav bojāti. Ja ir kādi iebildumi, nekavē- joties sazinieties ar starpnieku. Vēlākas reklamā- cijas netiek atzītas.

• Ja iespējams, uzglabājiet iepakojumu līdz garan- tijas termiņa beigām.

• Pirms lietošanas iepazīstieties ar ierīci, izmantojot lietošanas instrukciju.

• Pēc tam utilizējiet to atbilstoši apkārtējās vides pra- sībām.

• Piederumiem, kā arī nodilstošām detaļām un re- zerves daļām izmantojiet tikai oriģinālās detaļas. Rezerves daļas saņemsiet savā tirdzniecības uz- ņēmumā.

• Pasūtījumos norādiet mūsu preces numurus, kā arī ierīces tipu un izgatavošanas gadu. m Ievērībai! Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar polimēru materiāla maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nos- makšanas risks!

4. Noteikumiem atbilstoša lietošana

Motora izkapts (nogriešanas naža izmantošana) ir piemērota nelielu krūmu, biezu nezāļu un pameža pļaušanai. Motora trimmeris (auklas spoles ar pļaušanas auklu izmantošana) ir piemērots zāliena, pļaviņu un nelielu nezāļu pļaušanai. Ražotāja pievienotās lietošanas instrukcijas ievērošana ir ierīces pienācīgās lietoša- nas priekšnoteikums. Jebkura citāda lietošana, kura šajā instrukcijā nav nepārprotami atļauta, var radīt ierīces bojājumus un nozīmēt nopietnu risku lietotā- jam. Noteikti ievērojiet ierobežojumus drošības no- rādījumos. Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies ga- rantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

Ražotājs: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen, Vācija Godātais klient! Vēlam prieku un izdošanos, strādājot ar šo jauno ierīci. Norāde: Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav at- bildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nelietpratīgu apkalpošanu,

• lietošanas instrukcijas neievērošanu,

• trešo personu, nepilnvarotu speciālistu veiktiem labošanas darbiem,

• neoriģinālo rezerves daļu montāžu un nomaiņu,

• noteikumiem neatbilstošu lietošanu, Ievērojiet! Lietošanas instrukcija ir šī ražojuma sastāvdaļa. Tajā ir sniegtas svarīgas norādes par drošu, lietpratīgu un ekonomisku darbu ar ražojumu, lai nepieļautu riskus, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu ražojuma uzticamību un dar- bmūžu. Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par ražojuma lietošanu. Pirms ražojuma lietošanas iepazīstieties ar lietoša- nas un drošības norādījumiem. Lietojiet ražojumu tikai tādā veidā, kā ir aprakstīts, un norādītajām lieto- šanas jomām. Uzglabājiet lietošanas instrukciju dro- šā vietā un izsniedziet visus dokumentus, nododot ražojumu tālāk trešajai personai.

2. Ražojuma apraksts

3. Vadības rokturis ar piedziņas vārpstu

6. Ieslēgšanas / izslēgšanas slēdzis

7. Akseleratora sviras bloķētājs

10. Gaisa vārsta svira

15. Motora dzesēšanas sistēmas korpuss

• Pamatīgi pārbaudiet zonu, kurā jāizmanto ierīce; novāciet visus akmeņus, nūjas, stieples, kaulus un citus priekšmetus.

• Pirms katras lietošanas pārbaudiet asmeņus, ta- pas un griezējmehānismu, vai nav redzamu bojāju- mu vai nodiluma. Nomainiet nodilušus vai bojātus asmeņus un skrūves pa pāriem, lai būtu garantēts līdzsvars.

• Esiet piesardzīgs ar ierīcēm, kurām ir vairāki asmeņi, jo viens asmens var iedarbināt citu asmeņu rotāciju.

• Lietojiet ierīci tikai dienas gaismā vai labā mākslī- gā apgaismojumā.

• Neizmantojiet to mitras zāles apstākļos.

• Ievērojiet, īpaši slīpumā, stabilu pozīciju.

• Ejiet soļu ātrumā, neskrieniet.

• Esiet īpaši piesardzīgs, ja maināt virzienu slīpumā.

• Nepļaujiet zāli pārmērīgi stāvās nogāzēs.

• Esiet īpaši piesardzīgs, ja jūs apgriežat otrādi vai pievelkat klāt ierīci.

• Nekad nelietojiet ierīci ar bojātiem aizsargmehā- nismiem vai aizsargvairogiem, kā arī bez individu- ālās aizsardzības.

• Ieslēdziet motoru atbilstoši norādēm un sargiet kā- jas no asmeņa(iem).

• Šajā gadījumā jūs nedrīkstat noliekties vairāk, ne- kā tas ir nepieciešams, un paceliet tikai to daļu, kas atrodas prom no operatora. Abām rokām jābūt vadības pozīcijā, pirms jūs ierīci atkal pārvietojat pamatnes virzienā.

• Sargiet rokas un kājas no rotējošām daļām.

• Nekad nepaceliet vai nepārnēsājiet ierīci, kamēr motors darbojas.

• Izvelciet aizdedzes sveci no uzmavas: – ja jūs nestrādājat ar ierīci, – pirms nosprostojuma likvidēšanas, – pirms pārbaudes, tīrīšanas vai citiem darbiem ierīcē, – pēc saskares ar kādu priekšmetu. Pārbaudiet, vai ierīcei nav bojājumu, un pēc vajadzības sa- labojiet ierīci, – ja tā sāk nenormāli vibrēt (nekavējoties pārbau- diet).

4. Apkope un uzglabāšana

• Ievērojiet, lai visi uzgriežņi, tapas un skrūves bū- tu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.

• Regulāri pārbaudiet zāles savākšanas mehānis- mu, vai nav nodiluma un nolietojuma.

• Drošības apsvērumu dēļ nomainiet nodilušas vai bojātas daļas.

• Rotējošajām pļaujmašīnām drīkst izmantot tikai at- bilstošā tipa rezerves griezējmehānismus. – Nekad neglabājiet uzpildītu ierīci telpās, kur benzīna tvaikiem var piekļūt atklāta liesma vai dzirksteles. Ievērībai! Lietotāja ziskās bīstamības dēļ benzī- na motora izkapti nedrīkst izmantot celiņu tīrīšanai un kā smalcinātāju koku un dzīvžogu daļu sasmal- cināšanai. Turklāt benzīna motora izkapti nedrīkst izmantot zemes nelīdzenumu, piem., kurmja paugu- ru nolīdzināšanai. Drošības apsvērumu dēļ benzīna motora izkapti nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu. Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju- miem vai savainojumiem, kas izriet no šādas lietoša- nas, ir atbildīgs lietotājs/operators un nevis ražotājs. Kurš nedrīkst lietot ierīci: Personas, kuras nav labi nepārzina lietošanas ins- trukciju, bērni, kas jaunāki par 16 gadiem, kā arī per- sonas, kuras atrodas alkohola, narkotisko vielu vai medikamentu iespaidā. Benzīna motora izkapts lietošanas stundas Pat ja motora izkapti drīkst izmantot jebkurā laikā, operatoram vajadzētu rēķināties ar cilvēkiem savā apkārtnē.

Drošības instrukcijas Šī ierīce nav paredzēta tam, lai to izmantotu per- sonas (tostarp bērni) ar ierobežotām ziskām, sen- soriskām vai garīgām spējām, vai pieredzes un zi- nāšanu trūkumu, ja vien tās neatradās par drošību atbildīgās personas uzraudzībā un netika instruētas par ierīces lietošanu. Bērni jāuzrauga, lai viņi nerotaļātos ar ierīci.

• Uzmanīgi izlasiet norādes. Iepazīstieties ar ierīces vadības elementiem un tās pienācīgu lietošanu.

• Nekad neatļaujiet izmantot ierīci bērniem vai per- sonām, kuras nepārzina šīs norādes. Katras valsts attiecīgie likumi var noteikt operatora minimālo ve- cumu.

• Nekad nepļaujiet, kamēr tuvumā atrodas cilvēki, it īpaši bērni, vai mājdzīvnieki.

• Operators vai lietotājs ir atbildīgs par sekām sa- karā ar riskiem, kuriem ir pakļauti citi cilvēki vai viņu īpašums.

• Neļaujiet motoram darboties iekštelpās. Izplūdes gāzes satur kaitīgu oglekļa oksīdu.

• Pļaušanas laikā vienmēr valkājiet piemērotus apa- vus un garas bikses.

• Nesāciet lietot ierīci, ja esat ar basām kājām vai sandalēm.www.scheppach.com

Piedziņa Darba tilpums 31,0 cm³ Motora nominālā jauda 0,7 kW Apgriezienu skaits tukšgaitā 3100 ±400 min

Benzīna tvertnes tilpums 700 cm³, standarta benzīns / neetilēts benzīns maks. 10 % bioetanola Eļļas daudzums 80 cm³ Eļļa 10W30 / SAE30 Motora tips 4 taktu motors, ar gaisa dzesināšanu

emisija 970,92 g/kWh Svars 7,3 kg Paturētas tiesības veikt tehniskas izmaiņas! Skaņas intensitātes līmenis izmērīts saskaņā ar attie- cīgajiem standartiem: Skaņas spiediens Krūmgriezis: L

= 108,2 dB Mērījuma kļūda K

= 3 dB Lietojiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Vibrācija: Zāles trimmeris: Kreisais rokturis

: 6,87 m/s² Mērījuma kļūda K

Ierobežojiet skaņas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.

• Regulāri apkopiet un tīriet ierīci.

• Pielāgojiet savu darba veidu ierīcei.

• Nepārslogojiet ierīci.

• Ja nepieciešams, uzticiet pārbaudīt ierīci.

• Izslēdziet ierīci, kad to nelietojat.

• Lietojiet cimdus. Šajā lietošanas instrukcijā vietas, kuras attiecas uz jūsu drošību, ir marķētas ar šādu zīmi: m – Ļaujiet motoram atdzist pirms glabāšanas kādā tvertnē. – Turiet motoru, skaņas slāpētāju, akumulatora nodalījumu un benzīna uzglabāšanas zonu ugunsbīstamības samazināšanai brīvu no zā- les, lapām un pārmērīgas ziežvielas. – Ja jāiztukšo benzīna tvertne, paveiciet to ārpus telpām. Īpašs drošības brīdinājums

1. Droši turiet motora izkapts rokturus ar abām ro-

kām. Ja jūs pārtraucat darbu, pārvietojiet akse- leratora sviru tukšgaitas pozīcijā.

2. Darba laikā ieņemiet stabilu, vienmērīgu stāju.

3. Noturiet motora ātrumu pļaušanai nepieciešamā

pakāpē; nekad nepalieliniet motora ātrumu, pār- sniedzot nepieciešamo pakāpi.

4. Ja lietošanas laikā zāle ieķeras asmenī, vai jums

jāpārbauda ierīce vai jāuzpilda degviela, vienmēr izslēdziet motoru.

5. Ja asmens saskaras ar kādu cietu priekšmetu,

piem., akmeni, nekavējoties apturiet motoru un pārbaudiet, vai asmens tika bojāts. Šajā gadīju- mā nomainiet asmeni ar jaunu.

6. Ja kāds darba laikā jūs sauc, jums vienmēr jāiz-

slēdz motors, pirms jūs pagriežaties pret saucēju.

7. Nekad nepieskarieties aizdedzes svecei vai ka-

belim, kamēr motors darbojas. Neievērošanas gadījumā pastāv elektriskā trieciena risks.

8. Nekad nepieskarieties skaņas slāpētājam, aiz-

dedzes svecei vai citām motora metāla daļām, kamēr motors darbojas, vai uzreiz pēc motora izslēgšanas. Neievērošanas gadījumā var rasties stipri apdegumi.

9. Ja jūs esat pabeidzis kādas vietas pļaušanu un

vēlaties turpināt darbu citā vietā, izslēdziet moto- ru un pagrieziet ierīci tā, lai asmens būtu vērsts prom no jūs ķermeņa.

10. Pārbaudiet, vai griezējmehānisms motora tukš-

gaitā ir pārtraucis griezties, pirms jūs atkārtoti strādājat ar ierīci.

Zāles trimmera pļaušanas raksturlielumi Pļaušanas diametrs 480 mm Diega biezums 2 x 2,4 mm Diega garums 4 m Maks. zāģēšanas ātrums 6000 min

Krūmgrieža pļaušanas raksturlielumi Pļaušanas diametrs 255 mm Griezējplāksnes biezums 1,4 mm Zobu skaits 3 Maks. zāģēšanas ātrums 7000 min -1www.scheppach.com

m Brīdinājums! Izmantojiet tikai ražotāja oriģinālās rezerves daļas un piederumus. To neievērojot, var samazināties jauda, var gūt savainojumus un jūs va- rat zaudēt garantiju. Nekad neizmantojiet ierīci bez aizsarga!

4. Abu griešanas mehānismu montāža un demon-

tāža Zāles trimmeris / auklas spole, 14.–15. att.

• Atskrūvējiet uzgriezni. Ieregulējiet atloka un pārsega abus urbumus. Tu- riet atloku ar skrūvgriezi un grieziet galatslēgu pulksteņrādītāja virzienā; uzgrieznis atskrūvējas.

• Nostipriniet neilona griezējgalvu. Noņemiet pārsegu, atskrūvējot uzgriežņus. Turpi- niet turēt atloku, piestipriniet neilona griezējgal- vu pie kāta un grieziet to pretēji pulksteņrādītāja virzienam; neilona griezējgalva tiek nostiprināta.

• Atbrīvojiet neilona griezējgalvu. Turiet atloku ar skrūvgriezi un tad grieziet neilona griezējgalvu pulksteņrādītāja virzienā; tagad to var nomainīt. Krūmgriezis / griezējplātne

• Nostipriniet asmeni. 8.- 10. att. Noņemiet ārējo atloku pēc uzgriežņu atskrūvēša- nas. Tad ieregulējiet asmeni (4), ārējo atloku (25), pārsegu (24) un uzgriežņus. Ievērojiet, lai asmens griešanās virziens sakristu ar bultiņas virzienu uz asmens. Turiet atloku ar skrūvgriezi un pievelciet uzgriezni pretēji pulksteņrādītāja virzienam; uzma- niet, lai uzgrieznis būtu droši nostiprināts.

• Atbrīvojiet asmeni. Turiet atloku ar skrūvgriezi un atskrūvējiet uzgriezni; tad jūs varat noņemt asmeni. m Brīdinājums! Pirms lietošanas pārliecinieties, vai griezējgalva ir pareizi uzstādīta! Norāde: Iepakojuma materiāli sastāv no pārstrādā- tajiem materiāliem. Utilizējiet iepakojuma materiālus atbilstoši direktīvām.

5. Siksnas piestiprināšana. 17.- 21. att.

• Piestipriniet siksnu kā parādīts attēlā. Darbība Darbam ar ierīci jābūt uzstādītam plastmasas aizsar- gapvalkam naža vai diega režīmam, lai nepieļautu priekšmetu aizmešanu. Pļaušanas diega aizsargapvalkā iestrādātais na- zis (A) automātiski nogriež diegu optimālajā garu- mā. 16. att.

7. Pirms lietošanas sākšanas

Ikreiz pirms ierīces lietošanas sākšanas pārbaudiet:

• degvielas padeves sistēmas hermētiskumu,

• aizsargmehānismu un zāģēšanas mehānisma ne- vainojamu stāvokli un pilnu komplektāciju,

• visu skrūvsavienojumu ciešu ksāciju,

• visu kustīgo daļu netraucētu kustību. m Ievērībai! Motoru piegādā bez eļļas. Tādēļ pirms lietošanas sākšanas noteikti iepildiet eļļu (apm. 0,08 l). Šim nolūkam izmantojiet standarta universālo eļļu (SAE 30 / 10W30) Pirms katras pļaušanas reizes motorā jāpārbauda eļļas līmenis. 44.- 45. att. Tāpat jāiepilda benzīns, jo arī tas nav iekļauts piegādes stāvoklī. Degviela Ieteicamās degvielas. Standarta benzīns / bez svina satura maks. 5 % bioe- tanola. Ievērībai! Degvielas transportēšanai un uzglabāša- nai izmantojiet tikai atbilstoši paredzētas un serti- cētas tvertnes. Brīdinājums! Uzmanieties no izplūdes gāzēm. Pirms degvielas uzpildīšanas vienmēr izslēdziet motoru. Nekad nelejiet ierīcē benzīnu, kamēr darbojas vai ir karsts motors. Pastāv ugunsbīs- tamība!

8. Uzstādīšana un vadība

Montāža Ierīces salikšanas laikā ievērojiet norādītās montā- žas instrukcijas. 1 Roktura montāža pie ierīces, 4.–6. att.

• Vispirms atskrūvējiet iekšējā sešstūra skrūves un tad novietojiet labo un kreiso rokturi rokturu turē- tāja vidū.

• Pēc tam uzstādiet rokturu turētāju un pievelciet iekšējā sešstūra skrūves.

2. Kāta montāža, 7. att.

• Spiediet kāta (b) apakšējo daļu uz leju, līdz ksē- jošā tapa (a) noksējas kāta urbumā (c). Ir vien- kāršāk, ja jūs kāta (b) apakšpusi mazliet pagrieztu abos virzienos. Tapa (a) ir pareizajā pozīcijā, ja tā ir pilnīgi ievietota urbumā.

• Nostipriniet aizsargu ar atslēgu, kas iekļauta kom- plektā kā standarta piederums, un pievelciet skrū- ves.www.scheppach.com

5. Lai iedarbinātu motoru, 3 līdz 5 reizes pavelciet

aiz startera auklas roktura (11). 25. att.

6. Velciet auklu, līdz motors iedarbinās. 25. att.

7. Īsu brīdi pagaidiet un tad novietojiet gaisa vārsta

sviru pozīcijā. 26. att.

8. Ja motors darbojas tukšgaitā, vispirms nospiediet

atbrīvošanas sviru (7) un tad nospiediet akselera- tora sviru (8). Ierīce darbojas. Ja jūs akselerato- ra sviru vēlaties noksēt droseļvārsta pusatvērtā stāvoklī, nospiediet ksējošo pogu (9). 27. att.

9. Pielāgojiet diega garumu darba laikā:

Šai ierīcei ir griezējgalva, kura darbojas pēc prin- cipa “Viegli pieskarties un turpināt darbu”. Jūs varat atbrīvot lielāku diega garumu, viegli pieska- roties ar griezējgalvu pret disku, kamēr motors darbojas ar maksimālo ātrumu: Neilona diegs tiek automātiski atbrīvots, un asmens nogriež izvirzīto garumu. 41. att.

10. Ja rodas problēmas, izslēdziet motoru, ierīce ap-

stājas. Ja vēlaties apturēt griezējgalvu , atlaidiet akseleratora sviru (8). 27. att.

11. Ja rodas kāda problēma, pavelciet drošības siks-

nas kontakttapiņu un nekavējoties atbrīvojiet mo- tora izkapti. Motora izslēgšana 22. att.

12. Iesildītam motoram ierīces atkārtotas palaišanas

gadījumā akseleratora sviru var noregulēt tieši ie- slēgšanas pozīcijā. Norāde: Ja motors nesāk darboties arī pēc vairā- kiem mēģinājumiem, skatiet nodaļu "Motora kļūmju novēršana”. Norāde: Startera auklu vienmēr velciet taisnā vir- zienā. Ja auklu izvelk leņķī, tā beržas gar cauruma malu. Šīs berzes rezultātā aukla norīvējas un ātrāk nolietojas. Kad aukla tinas atpakaļ, turiet to vienmēr aiz startera roktura. Nekad nepieļaujiet, ka izvilkta aukla strauji tiek ierau- ta atpakaļ. Norāde: Neiedarbiniet motoru augstā zālē. m Ievērībai! Ja motors bija izslēgts, izkapts vēl da- žas sekundes turpina darboties; tādēļ sargieties no motora izkapts griezējgalvas, līdz tā pilnībā apstājas!

Pļaušanas diega pagarināšana Brīdinājums! Nelietojiet auklas spolē nekāda veida metāla stiepli vai metāla stiepli ar plastmasas apval- ku. Tas var radīt smagus savainojumus lietotājam. Lai pagarinātu pļaušanas auklu, ļaujiet motoram dar- boties ar līdz galam atvērtu droseļvārstu un viegli pieskarieties ar auklas spoli pret pamatni. Diegs tiek automātiski pagarināts. 41. att. Aizsargvairoga nazis saīsina diegu līdz pieļaujama- jam garumam. 16. att. Benzīna uzpildīšana m Savainošanās risks! Benzīns ir sprāgstošs! Pirms degvielas tvertnes uzpildes ar benzīnu iz- slēdziet un atdzesējiet motoru m Ierīces bojājumu risks! Ierīci piegādā bez motoreļļas vai pārvadu eļļas. IEVĒRĪBAI! Pirms lietošanas sākšanas jāiepilda benzīns.

• Atskrūvējiet un noņemiet degvielas tvertnes vāci- ņu (14). 1. att.

• Uzmanīgi iepildiet benzīna-eļļas maisījumu. Turklāt neko neizlaistiet!

• Ar roku uzskrūvējiet degvielas tvertnes vāciņu. Benzīna notecināšana, 40. att.

• Turiet zem benzīna notecināšanas atveres aiz- griežņa savākšanas tvertni.

• Atskrūvējiet un noņemiet degvielas tvertnes vāciņu.

• Ļaujiet iztecēt visam benzīna-eļļas maisījumam.

• Ar roku uzskrūvējiet degvielas tvertnes vāciņu at- pakaļ. Ierīces iedarbināšana Neiedarbiniet ierīci, pirms jūs to neesat pilnīgi uzstā- dījis. m Savainošanās risks! Nelietojiet ierīci, ja esat atklājis trūkumus. Ja ir bojāta kāda daļa, tā jānomaina pirms ierīces at- kārtotas izmantošanas. Pirms lietošanas jāpārbauda!

• Pārbaudiet, vai ierīce atrodas drošā stāvoklī:

• Pārbaudiet, vai ierīcei nav noplūžu.

• Pārbaudiet, vai ierīcei nav redzamu bojājumu.

• Pārbaudiet, vai visas ierīces daļas ir droši uzstā- dītas.

• Pārbaudiet, vai visi drošības mehānismi atrodas drošā stāvoklī. m Savainošanās risks! Pirms darba sākuma vienmēr novāciet visus uz pa- matnes esošos priekšmetus, kurus varētu aizmest motora izkapts lietošanas laikā. Iedarbināšana, 21.–27. + 41. att. Kad ierīce ir pareizi samontēta, iedarbiniet motoru šādi:

1. Novietojiet ierīci uz cietas, līdzenas virsmas.

2. Nospiediet motora slēdzi ieslēgtā pozīcijā. 22. att.

3. Pārslēdziet gaisa vārsta sviru pozīcijā.

4. Vairāk nekā 5 reizes nospiediet benzīna sūkni.

m Brīdinājums! Nenovāciet ar ierīci nekādus priekšmetus no takām utt.! Ierīce ir jaudīgs instruments, un nelielus akmeņus vai citus priekšmetus tā var aizmest 15 metru un lielākā attālumā, un tas var radīt savainojumus vai bojāju- mus automašīnām, mājām un logiem. Iestrēgt Ja griezējplātne nosprostojas pārāk biezas veģetā- cijas dēļ, nekavējoties izslēdziet motoru. Atbrīvojiet ierīci no zāles un brikšņiem, pirms atkārtoti sākat to lietot. 42. att. Atsitiena nepieļaušana Strādājot ar griezējplātni, pastāv atsitiena risks, ja tā saduras ar cietiem šķēršļiem (koka stumbru, zaru, celmu, akmeni vai tamlīdzīgu objektu). Turklāt notiek ierīces atmešana atpakaļ pretēji instrumenta grieša- nās virzienam. Tas var radīt ierīces kontroles zau- dēšanu. Nelietojiet griezējplātni žogu, metāla stabu, robežakmeņu vai fundamentu tuvumā.

Pirms apkopes vai tīrīšanas darbu veikšanas vien- mēr izslēdziet motoru un atvienojiet aizdedzes sve- ces uzgali.

1. Neapsmidziniet ierīci ar ūdeni. Tas bojā motoru.

2. Tīriet ierīci ar drānu, rokas suku utt.

Apkopes graks pēc 12 dar- ba stundām pēc 24 darba stundām pēc 36 darba stundām Gaisa ltrs tīrīšana tīrīšana nomaiņa Aizdedzes svece pārbaude tīrīšana nomaiņa Profesionāla pārbaude ir nepieciešama:

• ja motora izkapts saduras ar priekšmetu.

• ja motors pēkšņi apstājas.

• ja asmens ir salocīts (patstāvīgi neiztaisnojiet!).

• ja pārvads ir bojāts. Auklas spoles / pļaušanas auklas nomaiņa 35–39. att.

1. Demontējiet auklas spoli (1), kā aprakstīts 8.4.

sadaļā. Saspiediet spoli un noņemiet vienu kor- pusa daļu 35. att.

3. Noņemiet vēl iespējams esošo pļaušanas diegu.

4. Salieciet jauno pļaušanas diegu vidū un iekabi-

niet izveidojušos cilpu spoles diska padziļināju- mā. 37. att.

5. Uztiniet diegu nospriegotā veidā pretēji pulksteņ-

rādītāja virzienam. Turklāt spoles disks sadala pļaušanas diega abas daļas. 38. att. m Uzmanību! Regulāri novāciet visas zāliena un nezāļu paliekas, lai nepieļautu kāta caurules pārkar- šanu. Zāliena / zāles / nezāļu paliekas ieķeras zem aizsargvairoga, tas novērš kāta caurules pietiekamu dzesēšanu. Uzmanīgi ar skrūvgriezi vai tamlīdzīgu priekšmetu novāciet paliekas. 42. att. Dažādas pļaušanas metodes Ja ierīce ir pareizi uzstādīta, tā pļauj nezāles un aug- stu zāli grūti pieejamās vietās, piem., gar žogiem, mūriem un fundamentiem, kā arī apkārt kokiem. To ir iespējams izmantot arī “Pļaušanas darbiem”, lai no- vāktu savvaļas audzes dārza sakopšanai vai noteik- tas zonas iztīrīšanai tuvu zemei. 43. att. m Ievērībai! Pat rūpīgas lietošanas gadījumā, pļau- jot pie ēku pamatiem, akmens vai betona mūriem utt., diegs nolietojas ātrāk nekā normālos apstākļos. Trimmerēšana / pļaušana Viciniet trimmeri ar sirpjveida kustību no sāna uz sā- nu. Vienmēr noturiet auklas spoli paralēli pamatnei. Pārbaudiet teritoriju un nosakiet vajadzīgo pļaušanas augstumu. Vadiet un noturiet auklas spoli vajadzīgajā augstumā, lai iegūtu vienmērīgu veidojumu. 43. att. Zemā trimmerēšana Noturiet trimmeri nelielā slīpumā tieši sev priekšā, tā ka auklas spoles apakšpuse atrodas virs pamatnes un aukla trāpa pareizajā pļaušanas vietā. Vienmēr pļau- jiet virzienā prom no sevis. Nevelciet trimmeri sev klāt. Pļaušana pie žoga / fundamenta Pļaušanas laikā lēnām pietuvojieties pie stiepļu pinu- ma žogiem, latu žogiem, dabīgā akmens mūriem un fundamentiem, lai pļautu tuvu tiem, taču nesistos ar diegu pret šķērsli. Ja diegs, piem., saskaras ar ak- meņiem, akmens mūriem vai fundamentiem, diegs nolietojas vai apdriskājas. Ja diegs atsitas pret žoga pinumu, diegs noplīst. Trimmerēšana ap kokiem Trimmerējiet ap koku stumbriem, tuvojieties lēnām, lai diegs nepieskaras mizai. Apejiet apkārt kokam, un turklāt pļaujiet no kreisās uz labo pusi. Tuvojieties zālei vai nezālei ar auklas smaili, un sagāziet auklas spoli mazliet uz priekšu. Brīdinājums! Esiet visai piesardzīgs, veicot nopļauša- nas darbus. Šādu darbu laikā ievērojiet 30 metru attā- lumu starp jums un citām personām vai dzīvniekiem. Nopļaušana Nopļaušanas laikā jūs aizķerat visu veģetāciju līdz gruntij. Šim nolūkam nolieciet auklas spoli 30 grā- du leņķī uz labo pusi. Novietojiet rokturi vajadzīgajā pozīcijā. Ņemiet vērā lietotāja, skatītāju un dzīvnieku paaugstināto savainošanās risku, kā arī mantas bo- jājumus, ko rada aizmestie objekti (piem., akmeņi).www.scheppach.com

Eļļas līmeņa pārbaude m Ievērībai! Nekad nelietojiet motoru bez eļļas vai ar pārāk mazu eļļas daudzumu. Tas var izraisīt no- pietnus motora bojājumus. Izmantojiet tikai motoreļļu SAE 30 / 10W30. Eļļas līmeņa pārbaude 45. att.

• Novietojiet ierīci uz līdzenas virsmas.

• Izdarot griešanu pa kreisi, noskrūvējiet eļļas mēr- stieni un noslaukiet mērstieni. Ieskrūvējiet mērstie- ni līdz galam atpakaļ iepildes īscaurulē.

• Izvelciet mērstieni un nolasiet eļļas līmeni horizon- tālā pozīcijā. Eļļas līmenim vienmēr jāatrodas eļļas mērstieņa (45) robežās starp atzīmēm max un min. Eļļas maiņa 44.–45. att.

• Motoreļļas maiņu vajadzētu veikt reizi gadā pirms sezonas sākuma iesildītam un izslēgtam motoram.

• Noteciniet silto motoreļļu savākšanas tvertnē.

• Iepildiet motoreļļu līdz eļļas mērstieņa augšējai at- zīmei (apm. 0,08 l), nepārpildiet ierīci. Nolietotā eļļa jāutilizē atbilstoši spēkā esošajiem noteikumiem. m Brīdinājums! Nekad nedarbiniet motoru, kamēr nav ievietots gaisa ltrs. Konisko zobratu pārvada eļļošana Apstrādājiet ar ziežvielu uz litija bāzes. Izskrūvējiet aizgriezni un iepildiet ziežvielu, manuāli grieziet kā- tu, līdz ziežviela izplūst; un tad ieskrūvējiet atpakaļ aizgriezni. Ierīces uzglabāšana Pamatīgi notīriet ierīci pēc lietošanas. Uzglabājiet ierīci sausā vietā, pirms tam ļaujiet motoram atdzist. Svarīga norāde remonta gadījumā: Veicot ierīces piegādes atgriešanu remonta veikša- nai, ievērojiet, ka ierīce drošības apsvērumu dēļ teh- niskās apkalpošanas stacijai jānosūta bez eļļas un bez benzīna. Servisa informācija Jāievēro, ka šim ražojumam šādas daļas ir pakļautas lietošanas vai dabiskajam nodilumam, vai šādas da- ļas ir nepieciešamas kā patērējamie materiāli. Nodilstošās detaļas*: Auklas spole, griezējplātne, aizdedzes svece, gaisa ltrs

• nav obligāti iekļauts piegādes komplektā!

6. Abu diega galu pēdējos 15 cm aizkabiniet spoles

diska pretējā diega turētājā. 39. att.

7. Abus diega galus caur metāla gredzeniem ieva-

9. Īsi un spēcīgi pavelciet aiz abiem diega galiem,

lai tos atbrīvotu no diega turētājiem.

10. Atkārtoti salieciet kopā korpusa daļas. 35. att.

11. Apgrieziet lieko diegu līdz apmēram 13 cm. Tas

samazina motora slodzi iedarbināšanas un iesil- dīšanas laikā.

12. Uzstādiet atpakaļ auklas spoli (sk. 8.4. sadaļu). Ja

nomaina visu auklas spoli, tad jāizlaiž punkti 3-6. Griezējplātnes asināšana Griezējplātne ar laiku var notrulināties

• Ja jūs to konstatējat, tad atskrūvējiet skrūves, ar kurām griezējplātne ir nostiprināta uz aizsargap- valka.

• Iestipriniet nazi skrūvspīlēs.

• Uzasiniet visus 3 naža asmeņus ar plakanvīli un turklāt ievērojiet, lai saglabātu griezējšķautnes leņ- ķi. Vīlējiet tikai vienā virzienā. Nomainiet vai asiniet asmeni katras pļaušanas sezo- nas beigās vai pēc vajadzības. Nenobalansētie asmeņi rada krūmgriezim stipras vibrācijas; tādējādi pastāv savainošanās risks! Nomainiet un iztīriet aizdedzes sveci. 32.- 33. att.

1. Tiklīdz motors ir atdzisis, izņemiet aizdedzes sve-

ci, izmantojot komplektā iekļauto galatslēgu.

2. Notīriet aizdedzes sveci ar stiepļu suku.

3. Noregulējiet spraugu ar spraugmēru atbilstoši 0,5

4. Uzmanīgi ar roku ievietojiet aizdedzes sveci, ne-

ciet to ar aizdedzes sveces atslēgu. Gaisa ltra tīrīšana, 28.–31. att. Netīri gaisa ltri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tā- dēļ ir nepieciešama regulāra pārbaude

• Atskrūvējiet gaisa ltra pārsegu un izņemiet poro- lona ltra elementu.

• Uzlieciet atpakaļ gaisa ltra pārsegu, lai nekas ne- iekristu gaisa kanālā.

• Izmazgājiet ltra elementu ar siltu ziepjūdeni, iz- skalojiet un ļaujiet tam gaisā izžūt. Ievērībai! Nekad netīriet gaisa ltru ar benzīnu vai degošiem šķīdinātājiem.www.scheppach.com

6. Pārbaudiet eļļas līmeni.

Transportēšana Ja vēlaties transportēt ierīci, iztukšojiet benzīna tvert- ni, kā paskaidrots 8. nodaļā. Notīriet ierīci ar suku vai slotiņu no rupjiem netīrumiem.

12. Utilizācija un otrreizēja izmanto-

šana Norādes par iepakojumu Iepakojuma materiāli ir pārstrādāja- mi. Utilizējiet iepakojumus atbilstoši apkārtējās vides prasībām. Par iespējām utilizēt nolietoto ierīci jautājiet sava novada vai pilsētas administrācijā. Degviela un eļļas

• Pirms ierīces utilizācijas jāiztukšo degvielas tvert- ne un motoreļļas tvertne!

• Degvielu un motoreļļu nedrīkst izmest sadzīves at- kritumos vai kanalizācijā, tās jānodod šķirošanas vai utilizācijas punktā!

• Tukšās eļļas un degvielas tvertnes jāutilizē atbilsto- ši apkārtējās vides prasībām. Rezerves daļas un piederumus varat saņemt mūsu servisa centrā. Šim nolūkam noskenējiet titullapā esošo kvadrātkodu.

• Uzturiet rokturus tīrus no eļļas, lai jums vienmēr būtu droša pozīcija.

• Pēc vajadzības tīriet ierīci ar mitru drānu un, ja ne- pieciešams, ar maigu mazgāšanas līdzekli. m Ievērībai!

• Ikreiz pirms tīrīšanas noņemiet aizdedzes sveces uzgali.

• Lai veiktu tīrīšanu, ierīci nekādā gadījumā negrem- dējiet ūdenī vai citos šķidrumos.

• Uzglabājiet krūmgriezi drošā, sausā un bērniem nepieejamā vietā. Glabāšana Uzmanību! Nenovietojiet ierīci glabāšanā ilgāk kā uz 30 dienām, pirms tam neveicot šādus soļus: Ierīces novietošana glabāšanā Nenovietojot ierīci glabāšanā ilgāk kā uz 30 dienām, tā ir atbilstoši jāsagatavo. Pretējā gadījumā izgaro karburatorā palikusī degviela, atstājot aiz sevis gu- mijai līdzīgus nosēdumus. Tas var apgrūtināt iedar- bināšanu un radīt nepieciešamību pēc dārgiem re- montdarbiem.

1. Lēnām noņemiet degvielas tvertnes vāciņu, lai

tvertnē samazinātos iespējamais spiediens. Uz- manīgi iztukšojiet degvielas tvertni.

5. Iepildiet degkamerā 1 tējkaroti tīras četrtaktu mo-

toreļļas. Vairākas reizes lēnām pavelciet startera auklu, lai iekšējie komponenti pārklātos ar eļļu. Ievietojiet atpakaļ aizdedzes sveci. Norāde: Novietojiet ierīci glabāšanai sausā vietā, tālu prom no iespējamiem aizdegšanās avotiem, piem., krāsnīm, ūdens gāzes boileriem, gāzes žāvē- tājiem utt. Lietošanas atsākšana

atbrīvotu no liekās eļļas.

3. Notīriet aizdedzes sveci un pārbaudiet pareizu

13. Traucējumu novēršana

Turpmākajā tabulā ir parādītas kļūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties jums tuvākajā servisa darbnīcā. Traucējums Iespējamais cēlonis Novēršana Ierīci nevar iedarbināt. • Kļūdaina rīcība iedarbināšanas laikā.

• Nokvēpusi vai mitra aizdedzes svece

• Nepareizs karburatora iestatījums

• Nepareizi uzstādīts asmens vai auklas spole

• Degvielas tvertnē nav degvielas

• Izpildiet iedarbināšanas norādes

• Notīriet aizdedzes sveci vai nomainiet ar jaunu.

• Vērsieties pilnvarotajā klientu servisā.

• Atkārtoti uzstādiet asmeni vai diega spoli.

• Pārbaudiet degvielas līmeni. Ierīce sāk darboties, taču nedarbojas ar pilnu jaudu.

• Gaisa vārsta piedziņas sviras nepareizs iestatījums

• Piesārņots gaisa ltrs

• Nepareizs karburatora iestatījums

• Neass nogriešanas nazis

• Novietojiet gaisa vārsta sviru pozīcijā.

• Vērsieties pilnvarotajā klientu servisā.

• Asiniet vai nomainiet nogriešanas nazi Motors darbojas nevien- mērīgi

• Nepareiza sprauga starp aizdedzes sve- ces elektrodiem

• Nepareizs karburatora iestatījums

• Notīriet aizdedzes sveci un noregulējiet spraugu starp elektrodiem vai ievietojiet jaunu aizdedzes sveci.

• Vērsieties pilnvarotajā klientu servisā. Motors sakarst • Motors ir pārslogots • Izdariet regulārus pārtraukumuswww.scheppach.com

ES atbilstības deklarācija Oriģinālās atbilstības deklarācijas tulkojums Mēs, uzņemoties pilnu atbildību, paziņojam, ka šeit aprakstītais ražo-jums atbilst spēkā esošajām direktīvām un standartiem.Šeit aprakstītais deklarācijas priekšmets atbilst Eiropas Parlamen-ta un Eiropas Padomes 2011. gada 8. jūnija Direktīvas 2011/65/ES noteikumiem par noteiktu bīstamo vielu izmantošanas ierobežoša-nu elektriskajās un elektroniskajās ierīcēs. *Tehniskā lieta ir pieejama pie: ** Preces numurs*** Preces apzīmējums: Benzīna krūmgriezis PBC310-4S Prečzīme****

14. Atbilstības deklarācija
