LIETOŠANAS INSTRUKCIJA BCH3200PB4 SCHEPPACH

Simbolu, kas atrodas uz ierīces, skaidrojums

		Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādīju-mus!
		Ievērībai! Benzīns ir ħoti viegli uzliesmojošs. Nepieļaujiet smēķēšanu, atklātu uguni vai dzirk-steljošanu degvielas tuvumā.
		Brīdinājums! Neievērojot iespējami draudi dzīvībai, savainošanās risks vai instrumenta bojājumi.
		Ievērībai! Savainošanās risks!Neļaujiet rokām un kājām saskarties ar nazi, kad darbojas motors.
		Nelaidiet bērnus, skatītājus un palīgus klāt tuvāk par 15 m no krūmgrieža!
		Izmantojiet darba cimdus.
		Aizsargkivere, aizsargkivere un Lietojiet aizsargbrilles!
		Valkājiet stabilus apavus!
		Ievērībai! Izplūdes kolektors un citas motora daļas darbības laikā kļūst ħoti karstas, nepieska-rieties
		Degvielas tvertnes tilpums
		Ievērībai! Savainošanās risks, ko rada izmesti priekšmeti
		Ražojums atbilst spēkā esošajām Eiropas Direktīvām.
		Sargieties no atsitiena!
		Ievērībai! Neizmantojiet zāga plātnes vai no vairākām daļām sastāvošos metāla griezējins-trumentus!
		Krūmgriezis
		Zāles trimmeris
		Garantētais skaņas jaudas līmenis

Satura rādītājs: Lappuse:

1. levads....122
2. lerīces apraksts....122
3. Piegādes komplekts 122
4. Paredzētajam mērķim atbilstoš lietošana.... 123
5. Svarīgi norādījumi 123
6. Tehniskie dati....124
7. Darbības pirms lietošanas sākšanas 125
8. Uzstādīšana un lietošana.... 125
9. Darba norādījumi.... 127
10. Apkope 127
11. Glabāšana.... 129
12. Likvidācija un atkārtota izmantošana 129
13. Traucējumu novēršana.... 130

1. levads

Ražotājs:

scheppach

Vēlam prieku un izdošanos, strādājot ar Jūsu jauno ierīci.

Norādījums!

Šīs ierīces ražotājs saskaņā ar piemērojamo Vācijas Likumu par atbildību par ražojumiem nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nepareizu lietošanu,
• lietošanas instrukcijas neievērošanu,
• trešo personu, nepilnvarotu speciālistu veiktu remontu,
• neoriğinālo rezerves daļu montāžu un nomaiņu,
• paredzētajam mērķim neatbilstošu lietošanu,

levērojiet!

Pirms montāžas un lietošanas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai ir jäpalīdz Jums iepazīt elektroierīci un izmantot tās izmantošanas iespējas atbilstoši paredzētajam mērķim.

Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palieli-nātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī piemērojamie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastmasas maisiņā, sargājot no netīrumiem un mitruma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievēro ikvienam operatoram. Ar elektroinstrumentu drīkst strādāt tikai personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ar to saistīta-jiem riskiem. Jāievēro noteiktais minimālais vecums.

Līdztekus šajā lietošanas instrukcijā sniegtajiem drošības norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadīju-miem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1. - 3. att.)

Piegādes komplekts

1. Diega spole ar plaušanas diegu
2. Aizsargs
3. Vadības rokturis ar piedziņas vārpstu
4. Griezējplātne
5. Vadīšanas rokturis
6. leslēgšanas / izslēgšanas slēdzis
7. Akseleratora sviras blokētājs
8. Akseleratora svira
9. Akseleratora sviras "fiksators"
10. Gaisa värsta svira
11. Startera aukla
12. Aizdedzes sveces uzgalis
13. Ventilatora korpusa pärsegs
14. Benzīna tvertne
15. Motora dzesēšanas sistēmas korpuss
16. Degvielas süknis
17. Lence
18. Avārijas atblokēšanas mehānisms
19. Aizdedzes sveces atslēga
20. Sešstūra atslēga Gr. 4
21. Sešstūra atslēga Gr. 5
22. 3 kabeļu savilcēji
23. Motorellas iepildes tscaurule

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanîgi iznemiet ieriçi.
• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti. Jebkādu defektu gadījumā nekavējoties informējiet pārvadājumu agentu. Novēlotas südzības netiks pienemtas.
• Ja iespējams, uzglabājiet iepakojumu līdz garanti-jas termina beigām.
• Pirms ekspluatācijas uzsākšanas iepazīstiet šo iekārtu, izlasot šīs ekspluatācijas instrukcijas.
• Pēc tam tos iznīciniet organiski.
• Izmantojiet tikai originālos piederumus, nolietojamās detalas un rezerves daļas. Rezerves daļas ir iegūstamas pie produkcijas izplatītāja.
• Veicot pasūtijumu, norādiet mūsu pasūtijuma numuru un iekārtas tipu un ražošanas gadu.

⚠ Uzmanību!

Ierīce un iepakojuma materiāls nav rotaļlietas! Bērni nedrīkst rotaļāties ar plastmasas maisiniem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

4. Paredzētajam mērķim atbilstoš lietošana

Motora izkapts (nogriešanas naža izmantošana) ir piemērota nelielu krūmu, biezu nezāju un pameža plaušanai.

Motora trimeris (diega spoles ar plaušanas diegu izmantošana) ir piemērots zāliena, plaviņu un nelielu nezāļu plaušanai. Ražotāja pievienotās lietošanas instrukcijas ievērošana ir ierīces pienācīgās lietošanas priekšnoteikums. Jebkura citāda lietošana, kura šajā instrukcijā nav nepārprotami atļauta, var radīt ierīces bojājumus un nozīmēt nopietnu risku lietotājam. Noteikti ievērojiet ierobežojumus drošības norādījumos.

Nemiet vērā, ka mūsu ierīces atbilstoši paredzētajam mērķim nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

levērībail Lietotāja fiziskās bīstamības dēļ benzīna motora izkapti nedrīkst izmantot celinų tīrīšanai un kā smalcinātāju koku un dzīvžogu daļu sasmal-cināšanai. Turklāt benzīna motora izkapti nedrīkst izmantot zemes nelīdzenumu, piem., kurmja paugu- ru nolīdzināšanai. Drošības apsvērumu dēļ benzīna motora izkapti nedrīkst izmantot kā jebkāda veida citu darba instrumentu un instrumentu komplektu piedziņas agregātu.

lerīci drīkst lietot tikai tai paredzētajiem mērķiem. lerīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojāju-miem vai savainojumiem, kas izriet no šādas lietoša-nas, ir atbildīgs lietotājs/operators un nevis ražotājs.

Kurš nedrīkst lietot ierīci:

Personas, kuras nav iepazinušās ar lietošanas instrukciju, bērni, kas jaunāki par 16 gadiem, kā arī personas, kuras atrodas alkohola, narkotisko vielu vai medikamentu iespaidā.

Benzina motora izkapts lietošanas stundas

Pat ja motora izkapti drīkst izmantot jebkurā laikā, operatoram vajadzētu rēkināties ar cilvēkiem savā apkārtnē.

5. Svarīgi norādījumi

Drošības instrukcijas

Šī ierīce nav paredzēta tam, lai to izmantotu personas (tostarp bērni) ar ierobežotām fiziskām, sensoriskām vai garīgām spējām, vai pieredzes un zi-nāšanu trūkumu, ja vien tās neatradās par drošību atbildīgās personas uzraudzībā un netika instruētas par ierīces lietošanu.

Bērni jāuzrauga, lai viņi nerotaļātos ar ierīci.

1. Apmācība

• Uzmanīgi izlasiet norādes. lepazīstieties ar ierīces vadības elementiem un tās pienācīgu lietošanu.
• Nekad neatlaujiet izmantot ierīci bērniem vai personām, kuras nepārzina šīs norādes. Katras valsts attiecīgie likumi var noteikt operatora minimālo vecumu.
• Nekad nepļaujiet, kamēr tuvumā atrodas cilvēki, it īpaši bērni, vai mājdzīvnieki.
• Operators vai lietotājs ir atbildīgs par sekām sakarā ar riskiem, kuriem ir pakļauti citi cilvēki vai viņu īpašums.
• Neļaujiet motoram darboties iekštelpās. Izplūdes gāzes satur kaitīgu oglekļa oksīdu.

2. Sagatavošana

• Plaušanas laikā vienmēr valkājiet piemērotus apavus un garas bikses.
• Nesāciet lietot ierīci, ja esat ar basām kājām vai sandalēm.
• Pamatīgi pārbaudiet zonu, kurā jāizmanto ierīce; novāciet visus akmenus, nūjas, stieples, kaulus un citus priekšmetus.
• Pirms katras lietošanas pārbaudiet asmeņus, tapas un griezējmehānismu, vai nav redzamu bojājumu vai nodiluma. Nomainiet nodilušus vai bojātus asmeņus un skrūves pa pāriem, lai būtu garantēts līdzsvars.
• Esiet piesardzīgs ar ierīcēm, kurām ir vairāki asmeni, jo viens asmens var iedarbināt citu asmeņu rotāciju.

3. Lietošana

• Lietojiet ierīci tikai dienas gaismā vai labā mākslīgā apgaismojumā.
• Neizmantojiet to mitras zāles apstāklos.
• levērojiet, īpaši slīpumā, stabilu pozīciju.
• Ejiet solu ātrumā, neskrieniet.
• Esiet īpaši piesardzīgs, ja maināt virzienu slīpumā.
• Nepļaujiet zāli pārmērīgi stāvās nogāzēs.
• Esiet īpaši piesardzīgs, ja jūs apgriežat otrādi vai pievelkat klāt ierīci.
• Nekad nelietojiet ierīci ar bojātiem aizsargmehānismiem vai aizsargvairogiem, kā arī bez individuālās aizsardzības.

• leslēdziet motoru atbilstoši norādēm un sargiet kājas no asmeņa(iem).

• Šajā gadījumā jūs nedrīkstat noliekties vairāk, ne-kā tas ir nepieciešams, un paceliet tikai to daļu, kas atrodas prom no operatora. Abām rokām jābūt vadības pozīcijā, pirms jūs ierīci atkal pārvietojat pamatnes virzienā.

• Sargiet rokas un kājas no rotējošām dalām.
• Nekad nepaceliet vai nepārnēsājiet ierīci, kamēr motors darbojas.

• Izvelciet aizdedzes sveci no uzmavas:

• ja jūs nestrādājat ar ierīci,
  – pirms nosprostojuma likvidēšanas,
  – pirms pārbaudes, tīrīšanas vai citiem darbiem ierīcē,
  – pēc saskares ar kādu priekšmetu. Pārbaudiet, vai ierīcei nav bojājumu, un pēc vajadzības salabojiet ierīci,

• ja tā sāk nenormāli vibrēt (nekavējoties pārbaudiet).

• Apkope un uzglabāšana

• levērojiet, lai visi uzgriežni, tapas un skrūves bū-tu stingri pievilktas un ierīce atrastos drošā darba stāvoklī.

• Regulāri pārbaudiet zāles savākšanas mehānismu, vai nav nodiluma un nolietojuma.
• Drošības apsvērumu dēļ nomainiet nodilušas vai bojātas daļas.
• Rotējošajām plaujmašīnām drīkst izmantot tikai at-bilstošā tipa rezerves griezējmehānismus.

- Nekad neglabājiet uzpildītu ierīci telpās, kur benzīna tvaikiem var pieklūt atklāta liesma vai dzirksteles.

– Laujiet motoram atdzist pirms glabāšanas kādā tvertnē.

– Turiet motoru, skañas slāpētāju, akumulatora nodalījumu un benzīna uzglabāšanas zonu ugunsbīstamības samazināšanai brīvu no zā-les, lapām un pārmērīgas ziežvielas.

– Ja jāiztukšo benzīna tvertne, paveiciet to ārpus telpām.

īpašs drošības brīdinājums

1. Droši turiet motora izkapts rokturus ar abām rokām. Ja jūs pārtraucat darbu, pārvietojiet akse-leratora sviru tukšgaitas pozīcijā.
2. Darba laikā ienemiet stabilu, vienmērīgu stāju.
3. Noturiet motora ātrumu plaušanai nepieciešamā pakāpē; nekad nepalieliniet motora ātrumu, pārsniedzot nepieciešamo pakāpi.
4. Ja lietošanas laikā zāle iekeras asmenī, vai jums jäpārbauda ierīce vai jāuzpilda degviela, vienmēr izslēdziet motoru.
5. Ja asmens saskaras ar kādu cietu priekšmetu, piem., akmeni, nekavējoties apturiet motoru un pārbaudiet, vai asmens tika bojāts. Šajā gadīju-mā nomainiet asmeni ar jaunu.

6. Ja kāds darba laikā jūs sauc, jums vienmēr jāizslēdz motors, pirms jūs pagriežaties pret saucēju.

7. Nekad nepieskarieties aizdedzes svecei vai kabelim, kamër motors darbojas. Neievërošanas gadijumä pastāv elektriskä trieciena risks.

8. Nekad nepieskarieties skañas slāpētājam, aizdedzes svecei vai citām motora metāla daļām, kamēr motors darbojas, vai uzreiz pēc motora izslēgšanas. Neievērošanas gadījumā var rasties stipri apdegumi.
9. Ja jūs esat pabeidzis kādas vietas plaušanu un vēlaties turpināt darbu citā vietā, izslēdziet motoru un pagrieziet ierīci tā, lai asmens būtu vērsts prom no jūs kermana.
10. Pārbaudiet, vai griezējmehānisms motora tukšgaitā ir pārtraucis griezties, pirms jūs atkārtoti strādājat ar ierīci.

6. Tehniskie dati

Zāles trimmera plaušanas raksturlielumi
Plaušanas diametrs 430 mm
Diega biezums 2 x 2,4 mm
Diega garums	4 m
Griešanas ātrums maks.	6200 min ^-1
Krūmgrieža plaušanas raksturlielumi
Plaušanas diametrs	255 mm
Griezējplāksnes bie-zums	1,4 mm
Zobu skaits	3
Griešanas ātrums maks.	7300 min ^-1
Piedziņa
Motora tilpums	31,0 cm ^3
Motora nominālā jauda	0,7 kW
Benzīna tvertnes tilpums	720 cm ^3 , Standartabenzīns / bez svinasatura maks. 5 %bioetanola
Ellas daudzums	100 cm ^3
Ella	10W30 / SAE30
Motora tips	4 taktu motors, ar gaisadzesināšanu
Svars	7,8 kg

Var tikt veiktas tehniskas izmainas!

Skañas intensitātes līmenis izmērīts saskaṇā ar attiecīgajiem standartiem:

Skañas spiediena limenis L_pA = 97.1 dB(A)

Skañas jaudas limenis L_WA = 105,4 dB(A)

Mērījuma Klūda K _PA = 3 dB(A)

Lietojiet dzirdes aizsargus.

Trokšņu iedarbība var izraisīt dzirdes zudumu.

Vibrācija:

Zāles trimmeris: A_hv = 5,073 m/s^2

Krūmgriezis: A_hv = 4,771 m/s^2

Mērījuma Klūda K _PA = 1,5 m/s ^2

lerobežojiet skañas intensitātes līmeni un vibrāciju līdz minimumam!

• Izmantojiet tikai nevainojamas ierīces.
• Regulāri apkopiet un tīriet ierīci.
• Pielāgojiet savu darba veidu ierīcei.
• Nepārslogojiet ierīci.
• Ja nepieciešams, uzticiet pārbaudīt ierīci.
• Izslēdziet ierīci, kad to nelietojat.
• Lietojiet cimdus.

Šo ekspluatācijas instrukciju dajas, kas attiecas uz jūsu drošību, ir apzīmētas ar šo zīmi: △

7. Darbības pirms lietošanas sākšanas

Ikreiz pirms ierīces lietošanas sākšanas pārbaudiet:
- degvielas padeves sistēmas hermētiskumu,
- aizsargmehānismu un smalcināšanas mehānisma nevainojamu stāvokli un pilnu komplektāciju,
- visu skrūvsavienojumu ciešu fiksāciju,
- visu kustīgo daļu netraucētu kustību,

⚠️ levērībai!

Motoru piegādā bez elļas. Tādēl pirms lietošanas sākšanas noteikti iepildiet elļu (apm. 0,08 l). Šim nolūkam izmantojiet standarta universālo elļu (SAE 30 / 10W30) Pirms katras plaušanas reizes motorā jāpārbauda elļas līmenis. 44. - 45. att.

Tāpat jāiepilda benzīns, jo arī tas nav iekļauts piegādes stāvoklī.

Degviela un ella

leteicamā degviela

Standarta benzins / bez svina satura maks. 5 % bioetanola.

levērībai: Degvielas transportēšanai un uzglabāšanai izmantojiet tikai atbilstoši paredzētas un sertificētas tvertnes.

Brīdinājums! Uzmanieties no izplūdes gāzēm.

Pirms degvielas uzpildīšanas vienmēr izslēdziet motoru. Nekad nelejiet ierīcē benzīnu, kamēr darbojas vai ir karsts motors. Pastāv ugunsbīstamība!

8. Uzstādīšana un lietošana

Montāža

Ierīces salikšanas laikā ievērojiet norādītās montāžas instrukcijas.

1 Roktura montāža uz ierīces 4. - 6. att.

- Vispirms atskrūvējiet iekšējā seštūra skrūves un tad novietojiet labo un kreiso rokturi rokturu turētāja vidū.

• Pēc tam uzstādiet rokturu turētāju un pievelciet iekšējā sešstūra skrūves.
• Spiediet kāta (b) apakšējo daļu uz leju, līdz fiksējošā tapa (a) nofiksējas kāta urbumā (c). Ir vienkāršāk, ja jūs kāta (b) apakšpusi mazliet pagrieztu abos virzienos. Tapa (a) ir pareizajā pozīcijā, ja tā ir pilnīgi ievietota urbumā.
• Pēc tam pievelciet pogu (d).

2. Kāta montāža 7. att.

3. Aizsarga montāža 11. - 13. att.

- Nostipriniet aizsargu ar atslēgu, kas iekļauta komplektā kā standarta piederums, un pievelciet skrūves.

⚠ Brīdinājums! Izmantojiet tikai ražotāja originālās rezerves daļas un piederumus. To neievērojot, var samazināties jauda, var gūt savainojumus un jūs va-rat zaudēt garantiju. Nekad neizmantojiet ierīci bez aizsarga!

4. Abu griešanas mehānismu montāža un demon- tāža

Zāles trimmeris / diega spole 14. - 15. att.

• Atskrūvējiet uzgriezni.
  leregulējiet atloka un pārsega abus urbumus. Turriet atloku ar skrūvgriezi un grieziet galatslēgu pulksteņrādītāja virzienā; uzgrieznis atskrūvējas.
• Nostipriniet neilona griezējgalvu.
  Nonemiet pārsegu, atskrūvējot uzgriežņus. Turpiniet turēt atloku, piestipriniet neilona griezējgalvu pie kāta un grieziet to pretēji pulksteņrādītāja virzienam; neilona griezējgalva tiek nostiprināta. 15. att.
• Atbrīvojiet neilona griezējgalvu.
  Turiet atloku ar skrūvgriezi un tad grieziet neilona griezējgalvu pulksteņrādītāja virzienā; tagad to var nomainīt.

Krūmgriezis / griezējplātne

• Nostipriniet asmeni. 8. - 10. att.
Noņemiet ārējo atloku pēc uzgriežņu atskrūvēšanas. Tad ieregulējiet asmeni (4), ārējo atloku (25), pārsegu (24) un uzgriežņus. levērojiet, lai asmens griešanās virziens sakristu ar bultiņas virzienu uz asmens. Turiet atloku ar skrūvgriezi un pievelciet uzgriezni pretēji pulksteņrādītāja virzienam; uzmaniet, lai uzgrieznis būtu droši nostiprināts.
- Atbrīvojiet asmeni. Turiet atloku ar skrūvgriezi un atskrūvējiet uzgriezni; tad jūs varat noņemt asme ni.

⚠ Brīdinājums!

Pirms lietošanas pārliecinieties, vai griezējgalva ir pareizi uzstādīta!

Norāde! Iepakojuma materiāli sastāv no pārstrādātajiem materiāliem. Utilizējiet iepakojuma materiālus atbilstoši direktīvām.

5. Siksnas piestiprināšana. 17. - 21. att.

- Piestipriniet siksnu kā parādīts attēlā.

Lietošana

Darbam ar ierīci jābūt uzstādītam plastmasas aizsargapvalkam naža vai diega režīmam, lai nepieļautu priekšmetu aizmešanu.

Plaušanas diega aizsargapvalkā iestrādātais nazis

(A) automātiski nogriež diegu optimālajā garumā. 16. att.

Benzīna uzpildīšana

⚠ Savainošanās risks! Benzīns ir sprāgstošs! Pirms degvielas tvertnes uzpildes ar benzīnu iz- slēdziet un atdzesējiet motoru

⚠ lerīces bojājumu risks!

lerīci piegādā bez motorellas vai pārvadu ellas. IEVĒRĪBAI! Pirms lietošanas sākšanas jāiepilda benzīna maisijums.

• Atskrūvējiet un nonemiet degvielas tvertnes vācīnu (14). 1. att.
• Uzmanīgi iepildiet benzīna maisījumu. Turklāt neko neizlaistiet!
• Ar roku uzskrūvējiet degvielas tvertnes vāciņu.

Benzina iztecināšana 40. att.

• Turiet zem benzīna iztecināšanas skrūves trauku degvielas savākšanai.
• Atskrūvējiet un nonemiet degvielas tvertnes vāciņu.
• Laujiet iztecēt visam benzīna maisījumam.
• Ar roku uzskrūvējiet degvielas tvertnes vāciņu atpakaļ.

Ierīces iedarbināšana

Neiedarbiniet ierīci, pirms jūs to neesat pilnīgi uzstā-dījis.

⚠ Savainošanās risks!

Nelietojiet ierīci, ja esat atklājis trūkumus. Ja ir bojāta kāda daļa, tā jānomaina pirms ierīces at-kārtotas izmantošanas.

Pirms lietošanas jäpärbauda!

• Pārbaudiet, vai ierīce atrodas drošā stāvoklī:
• Pârbaudiet, vai ierîcei nav noplūžu.
• Pārbaudiet, vai ierīcei nav redzamu bojājumu.
• Pārbaudiet, vai visas ierīces daļas ir droši uzstādītas.
• Pārbaudiet, vai visi drošības mehānismi atrodas drošā stāvoklī.

⚠ Savainošanās risks!

Pirms darba sākuma vienmēr novāciet visus uz pa-matnes esošos priekšmetus, kurus varētu aizmest motora izkapts lietošanas laikā.

ledarbināšana 21 - 27 + 41 att.

Kad ierīce ir pareizi samontēta, iedarbiniet motoru šādi:

1. Novietojiet ierīci uz cietas, līdzenas virsmas.
2. Nospiediet motora slēdzi ieslēgtā pozīcijā. 22 att.
3. Pārslēdziet gaisa vārsta piedziņas sviru zīcijā. 23. att.

1. Vairāk nekā 5 reizes nospiediet benzīna sūkni.

2. att.

3. Lai iedarbinātu motoru, 3 līdz 5 reizes pavelciet aiz startera auklas roktura (11). 25 att.

4. Velciet auklu, līdz motors iedarbinās. 25. att.

5. Ūsu brīdi pagaidiet un tad pārslēdziet gaisa vārsta piedziņas sviru pozīcijā. 26. att.

6. Ja motors darbojas tukšgaitā, vispirms nospiediet atbrīvošanas sviru (7) un tad nospiediet akseleratora sviru (8). Ierīce darbojas. Ja jūs akseleratora sviru vēlaties nofiksēt droseļvārsta pusatvērtā stāvoklī, nospiediet fiksējošo pogu (9). 27. att.

7. Pielāgojiet diega garumu darba laikā: Šai ierīcei ir griezējgalva, kura darbojas pēc principa "Viegli pieskarties un turpināt darbu". Jūs varat atbrīvot lielāku diega garumu, viegli pieskaroties ar griezējgalvu pret disku, kamēr motors darbojas ar maksimālo ātrumu: Neilona diegs tiek automātiski atbrīvots, un asmens nogriež izvirzīto garumu. 41. att.

8. Ja rodas problēmas, izslēdziet motoru, ierīce apstājas. Ja vēlaties apturēt griezējgalvu, atlaidiet akseleratora sviru (8). 27. att.

9. Ja rodas kāda problēma, pavelciet drošības siksnas kontakttapiņu un nekavējoties atbrīvojiet motora izkapti. Izslēdziet motoru 22. att.

10. lesildītam motoram ierīces atkārtotas palaišanas gadījumā akseleratora sviru var noregulēt tieši ie- slēgšanas pozīcijā.

Norāde: Ja motors nesāk darboties arī pēc vairākiem mēginājumiem, skatiet nodalu "Motora klūmju novēršana".

Norāde: Startera auklu vienmēr velciet taisnā virzienā. Ja auklu izvelk lenkī, tā beržas gar cauruma malu. Šīs berzes rezultātā aukla norīvējas un ātrāk nolietojas. Kad aukla tinas atpakal, turiet to vienmēr aiz startera roktura.

Nekad nepiełaujiet, ka izvilkta aukla strauji tiek ierauta atpakaj.

Norāde! Neiedarbiniet motoru augstā zālē.

△ levērībai! Ja motors bija izslēgts, izkapts vēl dažas sekundes turpina darboties; tādēl sargieties no motora izkapts griezējgalvas, līdz tā būs nonākusi pilnīgi apstādinātā stāvoklī!

9. Darba norādījumi

Plaušanas diega pagarināšana

Brīdinājums! Nelietojiet diega spolē nekāda veida metāla stiepli vai metāla stiepli ar plastmasas apvalku. Tas var radīt smagus savainojumus lietotājam. Lai pagarinātu plaušanas diegu, ľaujiet motoram darboties ar līdz galam atvērtu droselvārstu un viegli pieskarieties ar diega spoli pret pamatni. Diegs tiek automātiski pagarināts. 41. att.

Aizsargvairoga nazis saïsina diegu līdz pieļaujamajam garumam. 16. att.

⚠ Uzmanību! Regulāri novāciet visas zāliena un nezāļu paliekas, lai nepieļautu kāta caurules pārkaršanu. Zāliena / zāles / nezāļu paliekas ieķeras zem aizsargvairoga, tas novērš kāta caurules pietiekamu dzesēšanu. Uzmanīgi ar skrūvgriezi vai tamlīdzīgu priekšmetu novāciet paliekas. 42. att.

Dažādas plaušanas metodes

Ja ierīce ir pareizi uzstādīta, tā plauj nezāles un augstu zāli grūti pieejamās vietās, piem., gar žogiem, mūriem un fundamentiem, kā arī apkārt kokiem. To ir iespējams izmantot arī "Plaušanas darbiem", lai novāktu savvajas audzes dārza sakopšanai vai noteiktas zonas iztīrīšanai tuvu zemei. 43. att.

△ levēribai! Pat rūpīgas lietošanas gadījumā, plau-jot pie fundamentiem, akmens vai betona mūriem utt., sekas ir lielāks diega nolietojums, nekā parasti.

Trimmerēšana / plaušana

Viciniet trimmeri ar sirpjveida kustību no sāna uz sānu. Vienmēr noturiet diega spoli paralēli pamatnei. Pārbaudiet teritoriju un nosakiet vajadzīgo plaušanas augstumu. Vadiet un noturiet diega spoli vajadzīgajā augstumā, lai iegūtu vienmērīgu veidojumu. 43. att.

Zemā trimmerēšana

Noturiet trimmeri nelielā slīpumā tieši sev priekšā, tā ka diega spoles apakšpuse atrodas virs pamatnes un diegs trāpa pareizajā plaušanas vietā. Vienmēr plaujiet virzienā prom no sevis. Nevelciet trimmeri sev klāt.

Plaušana pie žoga / fundamenta

Pļaušanas laikā lēnām pietuvojieties pie stieplu pinuma žogiem, latu žogiem, dabīgā akmens mūriem un fundamentiem, lai plautu tuvu tiem, taču nesistos ar diegu pret šķērsli. Ja diegs, piem., saskaras ar akmeņiem, akmens mūriem vai fundamentiem, diegs nolietojas vai apdriskājas. Ja diegs atsitas pret žoga pinumu, diegs nopīst.

Trimmerēšana ap kokiem

Trimmerējiet ap koku stumbriem, tuvojieties lēnām, lai diegs nepieskaras mizai. Apejiet apkārt kokam, un turklāt plaujiet no kreisās uz labo pusi. Tuvojieties zā-lei vai nezālei ar diega smaili, un sagāziet diega spoli mazliet uz priekšu.

Brīdinājums! Esiet visai piesardzīgs, veicot nopļaušanas darbus. Šādu darbu laikā ievērojiet 30 metru attālumu starp jums un citām personām vai dzīvniekiem.

Noplaušana

Nopļaušanas laikā jūs aizķerat visu vegetāciju līdz gruntij. Šim nolūkam nolieciet diega spoli 30 grādu leņķī uz labo pusi. Novietojiet rokturi vajadzīgajā po-zīcijā. Ṣemiet vērā lietotāja, skatītāju un dzīvnieku paaugstināto savainošanās risku, kā arī mantas bo-jājumus, ko rada aizmestie objekti (piem., akmeni).

⚠ Brīdinājums! Nenovāciet ar ierīci nekādus priekšmetus no takām utt.!

Ierīce ir jaudīgs instruments, un nelielus akmeņus vai citus priekšmetus tā var aizmest 15 metru un lielākā attālumā, un tas var radīt savainojumus vai bojājumus automašīnām, mājām un logiem.

lestrēgšana

Ja griezejplatne nosprostojas pārāk biezas vegetācijas dēļ, nekavējoties izslēdziet motoru. Atbrīvojiet ierīci no zāles un brikšņiem, pirms atkārtoti sākat to lietot. 42. att.

Atsitiena nepielaušana

Strādājot ar griezējplātni, pastāv atsitiena risks, ja tā saduras ar cietiem škēršliem (koka stumbru, zaru, celmu, akmeni vai tamlīdzīgu objektu). Turklāt notiek ierīces atmešana atpakal pretēji instrumenta griešanās virzienam. Tas var radīt ierīces kontroles zau-dēšanu. Nelietojiet griezējplātni žogu, metāla stabu, robežakmeņu vai fundamentu tuvumā.

10. Apkope

Pirms apkopes vai tīrīšanas darbu veikšanas vienmēr izslēdziet motoru un atvienojiet aizdedzes sveces uzgali.

1. Neapsmidziniet ierīci ar ūdeni. Tas bojā motoru.
2. Tīriet ierīci ar drānu, rokas suku utt.

Apkopes grafiks
	pēc 12 darba stundām	pēc 24 darba stundām	pēc 36 darba stundām
Gaisa filtrs	tīrīšana tīrīšana	nomaiņa
Aizdedzes svece	pārbaude tīrīšana	nomaiņa

Ir nepieciešama profesionāla pārbaude:

• ja motora izkapts saduras ar priekšmetu.
• ja motors pēkšni apstājas.
• ja asmens ir salocīts (patstāvīgi neiztaisnojiet!).
• ja pārvads ir bojāts.

Diega spoles / plaušanas diega nomaina

35. - 39. att.

1. Demontējiet diega spoli (1), kā aprakstīts 8.4. sadalā. Saspiediet kopā spoli un nonemiet korpusa dalu 35. att.
2. Iznemiet spoles disku no diega spoles korpusa 36. att.
3. Nonemiet vēl iespējams esošo plaušanas diegu.
4. Salieciet jauno plaušanas diegu vidū un iekabiniet izveidojušos cilpu spoles diska padzilinājumā. 37. att.
5. Uztiniet diegu nospriegotā veidā pretēji pulksten-rādītāja virzienam. Turklāt spoles disks sadala plaušanas diega abas dajas. 38. att.
6. Abu diega galu pēdējos 15 cm aizkabiniet spoles diska pretējā diega turētājā. 39. att.
7. Abus diega galus caur metāla gredzeniem ievadiet diega spoles korpusā.
8. lespiediet spoles disku diega spoles korpusā. 36. att.
9. Īsi un spēcīgi pavelciet aiz abiem diega galiem, lai tos atbrīvotu no diega turētājiem.
10. Atkārtoti salieciet kopā korpusa daļas. 35. att.
11. Apgrieziet lieko diegu līdz apmēram 13 cm. Tas samazina motora slodzi iedarbināšanas un iesildīšanas laikā.
12. Uzstādiet atpakal diega spoli (sk. 8.4. sadaju). Ja nomaina visu diega spoli, tad jāizlaiž punkti 3-6.

Griezējplātnes asināšana

Griezējplātne ar laiku var notrulināties

• Ja jūs to konstatējat, tad atskrūvējiet skrūves, ar kurām griezējplātne ir nostiprināta uz aizsargapvalka.
• lestipriniet nazi skrūvspilēs.
• Uzasiniet visus 3 naža asmeņus ar plakanvīli un turklāt ievērojiet, lai saglabātu griezējšķautnes leņ- kī. Vīlējiet tikai vienā virzienā.

Nomainiet vai asiniet asmeni katras plaušanas sezonas beigās vai pēc vajadzības.

Nenobalansëtie asmeņi rada motora izkaptij stipras vibrācijas; tādējādi pastāv savainošanās risks!

Aizdedzes sveces nomaina un tīrīšana 32 - 33 att.

1. Tiklīdz motors ir atdzisis, izņemiet aizdedzes sve- ci, izmantojot komplektā iekļauto galatslēgu.
2. Notīriet aizdedzes sveci ar stieplu suku.
3. Noregulējiet spraugu ar spraugmēru atbilstoši 0,5 līdz 0,7 mm.
4. Uzmanīgi ar roku ievietojiet aizdedzes sveci, ne-sabojājot vītni.
5. Pēc tam, kad aizdedzes svece ir ievietota, pievelciet to ar aizdedzes sveces atslēgu.

Gaisa filtra tīrīšana 28 - 31 att.

Netīri gaisa filtri niecīgās, karburatoram pievadītās gaisa plūsmas rezultātā samazina motora jaudu. Tādēl regulāra pārbaude ir obligāta.

• Atskrūvējiet uz gaisa filtra pārsega un izņemiet porolona filtra elementu.
• Uzlieciet atpakaļ gaisa filtra pārsegu, lai nekas neiekristu gaisa kanālā.
• Izmazgājiet filtra elementu ar siltu ziepjūdeni, izskalojiet un ľaujiet tam gaisā izžūt.
  levērībai: Nekad netīriet gaisa filtru ar benzīnu vai degošiem škīdinātājiem.

Ellas līmeņa pārbaude

△ levērībai! Nekad nelietojiet motoru bez ellas vai ar pārāk mazu ellas daudzumu. Tas var izraisīt nopietnus motora bojājumus. Izmantojiet tikai motorellu SAE 30 / 10W30.

Ellas līmeņa pārbaude 45. att.

• Novietojiet ierīci uz līdzenas virsmas.
• Izdarot griešanu pa kreisi, noskrūvējiet ellas mērstieni un noslaukiet mērstieni. leskrūvējiet mērstieni līdz galam atpakal iepildes īscaurulē.
• Izvelciet mērstieni un nolasiet ellas līmeni horizontālā pozīcijā. Ellas līmenim vienmēr jāatrodas ellas mērstiena (45) robežās starp atzīmēm max un min.

Ellas maina 44.-45. att.

• Motorellas maiņu vajadzētu veikt reizi gadā pirms sezonas sākuma iesildītam un izslēgtam motoram.
• Izmantojiet tikai motorellu (SAE 30 / 10W30).
• Atveriet ellas iepildes atveres aizgriezni (23).
• Noteciniet silto motorelju savācējtraukā.
• lepildiet motorellu līdz ellas mērstieņa augšējai atzīmei (apm. 0,08 l), nepārpildiet ierīci.

Nolietotā ella jäutilizē atbilstoši spēkā esošajiem noteikumiem.

⚠ Brīdinājums!

Nekad nedarbiniet motoru, kamēr nav ievietots gaisa filtrs.

Konisko zobratu pārvada eljošana

Apstrādājiet ar ziežvielu uz litija bāzes. Izskrūvējiet aizgriezni un iepildiet ziežvielu, manuāli grieziet kātu, līdz ziežviela izplūst; un tad ieskrūvējiet atpakal aizgriezni.

lerīces uzglabāšana

Pamatīgi notīriet ierīci pēc lietošanas. Uzglabājiet ierīci sausā vietā, pirms tam ľaujiet motoram atdzist.

Svarīga norāde remonta gadījumā:

Veicot ierīces atgriěšanu remonta veikšanai, ievē-rojiet, ka ierīce drošības apsvērumu dēļ tehniskās apkalpošanas stacijai jānosūta bez ellas un bez ben-zīna.

Informācija par apkalpošanu

Nemiet vērā, ka šajā izstrādājumā ir daļas, kas nodilst atbilstošas vai dabiskas izmantošanas gaitā, respektīvi, ir detaļas, kas nepieciešamas kā patēriņa materiāli.

Dilstošas detaļas*: Diega spole, griezējplātne, Aizdedzes svece, Gaisa filtrs

* Nav noteikti jäbüt piegādes komplektā!

11. Glabāšana

Tīrīšana

• Uzturiet rokturus tīrus no ellas, lai jums vienmēr būtu droša pozīcija.
• Pēc vajadzības tīriet ierīci ar mitru drānu un, ja nepieciešams, ar maigu mazgāšanas līdzekli.

⚠️ levērībai!

• Ikreiz pirms tīrīšanas nonemiet aizdedzes sveces uzgali.
• Lai veiktu tīrīšanu, ierīci nekādā gadījumā negrem-dējietūdenī vai citos škīdrumos.
• Uzglabājiet ierīci drošā, sausā un bērniem nepie-ejamā vietā.

Glabāšana

Uzmanību: Nenovietojiet ierīci glabāšanā ilgāk kā uz 30 dienām, pirms tam neveicot šādus solus:

lerīces novietošana glabāšanā

Nenovietojot ierīci glabāšanā ilgāk kā uz 30 dienām, tā ir atbilstoši jāsagatavo. Pretējā gadījumā izgaro karburatorā palikusī degviela, atstājot aiz sevis gumijai līdzīgus nosēdumus. Tas var apgrūtināt iedarbināšanu un radīt nepieciešamību pēc dārgiem remontdarbiem.

1 Lēnām noņemiet degvielas tvertnes vāciņu, lai tvertnē samazinātos iespējamais spiediens. Uzmanīgi iztukšojiet degvielas tvertni.

2 Sledarbiniet motoru un, lai karburatoru atbrīvotu no degvielas, ľaujiet motoram darboties, kamēr tas noslāpst.
3 Laujiet motoram atdzist (apm. 5 minūtes).
4 Iznemiet aizdedzes sveci.
5 Iepildiet degkamerā vienu tējkaroti tīras divtaktu motorellas. Vairākas reizes lēnām pavelciet startera auklu, lai iekšējie komponenti pārklātos ar ellu. levietojiet atpakal aizdedzes sveci.

Norāde: Novietojiet ierīci glabāšanai sausā vietā, tālu prom no iespējamiem aizdegšanās avotiem, piem., krāsnīm, ūdens gāzes boileriem, gāzes žāvē-tājiem utt.

Lietošanas atsākšana

1. Iznemiet aizdedzes sveci.
2. Strauji pavelciet startera auklu, lai degkameru atbrīvotu no liekās ellas.
3. Notīriet aizdedzes sveci un pārbaudiet pareizu spraugu starp elektrodiem; vai ievietojiet jaunu aizdedzes sveci ar pareizo spraugu starp elektrodiem.
4. Sagatavojiet ierīci darbam.
   5 Piepildiet tvertni ar pareizo degvielas veidu.
   6 Pārbaudiet ellas līmeni.

Transportēšana

Ja vēlaties transportēt ierīci, iztukšojiet benzīna tvertni, kā paskaidrots 8. nodalā. Notīriet ierīci ar suku vai slotinu no rupjiem netīrumiem.

12. Likvidācija un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojāju-miem transportēšanas laikā. Iepakojums ir izejma-teriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē.

Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Bojātās detaljas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

13. Traucējumu novēršana

Turpmākajā tabulā ir parādītas klūdu pazīmes un aprakstīts, kā jūs varat tās novērst, ja jūsu ierīce nedarbojas pareizi. Ja jūs tādā veidā nevarat lokalizēt un novērst problēmu, vērsieties jums tuvākajā servisa darbnīcā.

Traucējums lespējamais cēlonis Novēršana
Ierīci nevar iedarbināt • Klū	daina rīcība iedarbināšanas laikā.Nokvēpusi vai mitra aizdedzes sveceNepareizi iestatīts karburatorsNepareizi uzstādīts asmens vai diega spoleDegvielas tvertnē nav degvielas	Izpildiet iedarbināšanas norādesNotīriet aizdedzes sveci vai nomainiet ar jaunu.Vērsieties pilnvarotajā klientu servisā.Atkārtoti uzstādiet asmeni vai diega spoli.Pārbaudiet degvielas līmeni.
Ierīce sāk darboties, taču nedarbojas ar pilnu jaudu.	Gaisa vārsta piedziņas sviras nepareizs iestatījumsNetīrs gaisa filtrsNepareizi iestatīts karburatorsNeass nogriešanas nazis	Pārslēdziet gaisa vārsta piedziņas svirupozīcijā.Iztīriet gaisa filtruVērsieties pilnvarotajā klientu servisā.Asiniet vai nomainiet nogriešanas nazi
Motors darbojas nevien-mērīgi	Nepareiza sprauga starp aizdedzes sve-ces elektrodiemNepareizi iestatīts karburators	Notīriet aizdedzes sveci un noregulējiet spraugu starp elektrodiem vai ievietojiet jaunu aizdedzes sveci.Vērsieties pilnvarotajā klientu servisā.
Motors sakarst	Motors ir pārslogots	Izdariet regulārus pārtraukumus

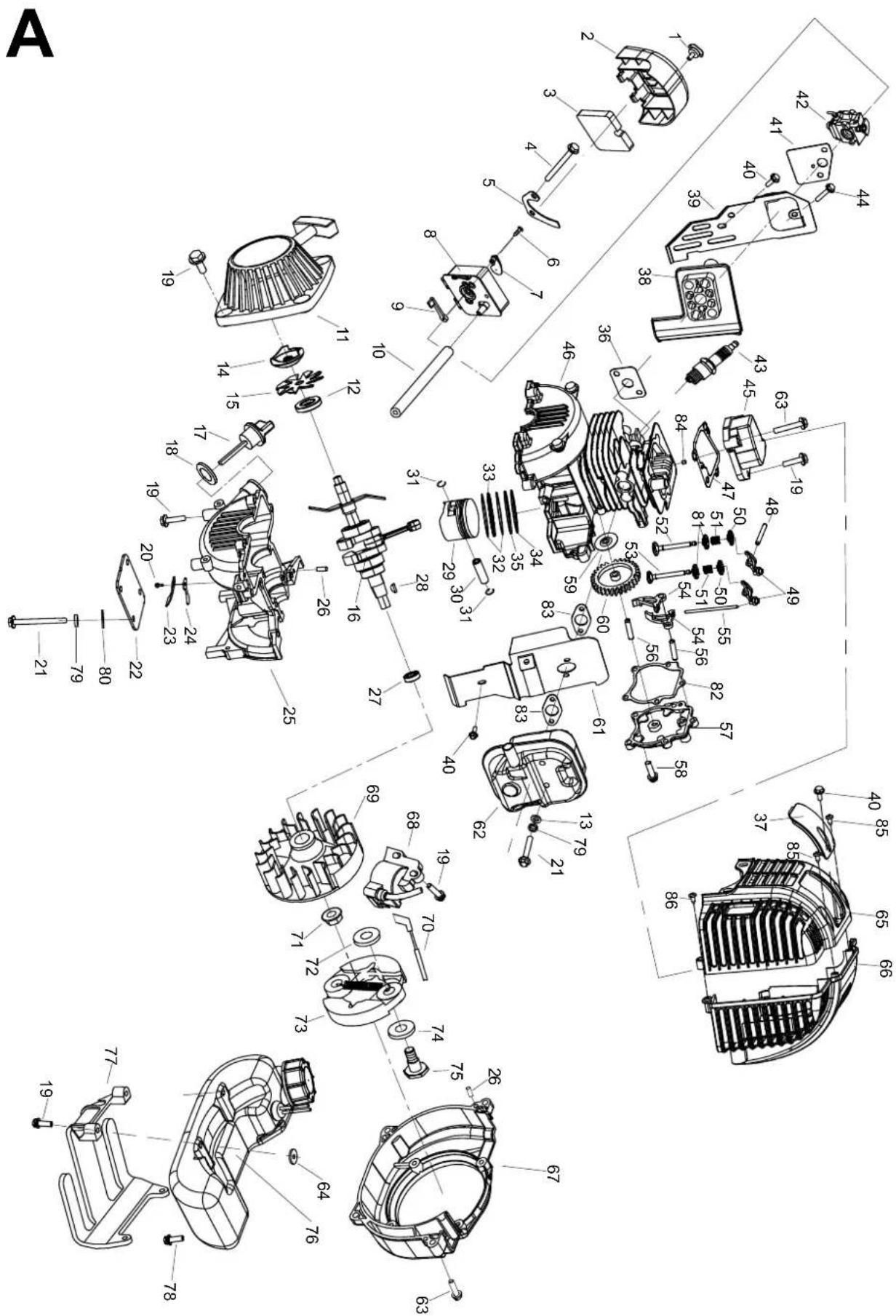

A 19 20 21 79 80 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78

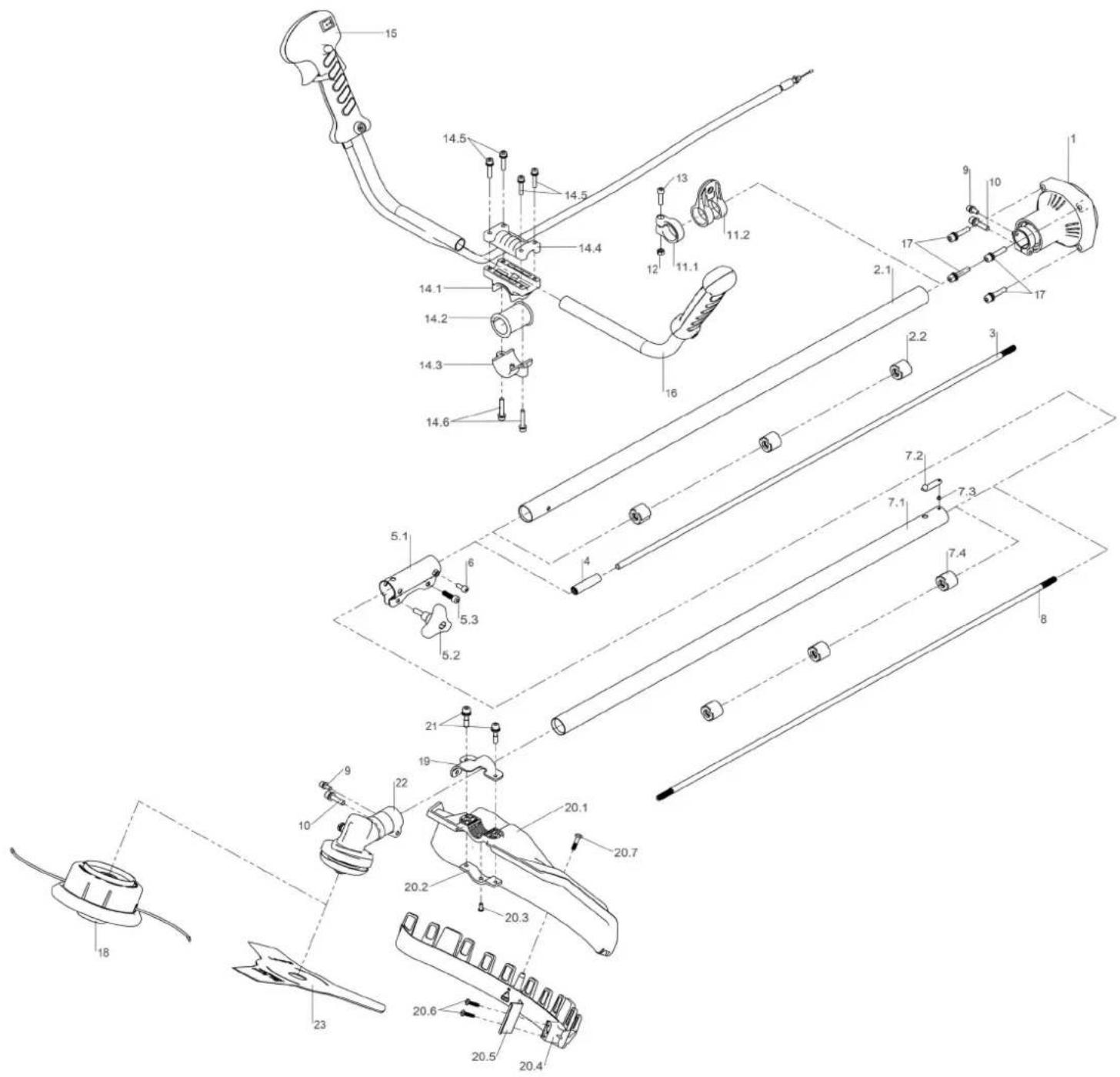

B

Acimredzami defekti ir jäpaziņo 8 dienu laikā no preces saņemšanas. Pretėjā gadījumā pircēja tiesības pieprasīt atlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas piegādāt jebkuru rezerves dalu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēl šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam tikai gadījumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādišanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atīrīdzināšanu netiek izskatītas.

Garantija LT
