NAUDOJIMO INSTRUKCIJA PBC3104S SCHEPPACH

Benzininė krūmapjovė Originalios naudojimo instrukcijos vertimas

Ant gaminio esančių simbolių aiškinimas Prieš eksploatacijos pradžią perskaitykite eksploatavimo instrukciją ir saugos nurodymus bei jų laikykitės! Dėvėkite apsauginį šalmą, klausos apsaugą ir užsidėkite apsauginius akinius! Avėkite tvirtus batus! Mūvėkite darbines pirštines! Dėmesio! Benzinas yra labai degus. Šalia degalų stenkitės nerūkyti, nenaudoti atviros ugnies ir venkite kibirkščiavimo. Dėmesio! Pavojus uždusti! Išmetamosios dujos yra nuodingos. Todėl neeksploatuokite vari- klio nevėdinamose srityse. Įspėjimas! Nesilaikant nurodymų, kyla pavojus gyvybei, pavojus susižaloti arba apgadinti įrankį Dėmesio: pavojus susižaloti! Veikiant varikliui, saugokite rankas ir kojas, kad neprisiliestų prie peilių. 15m Vaikai, žiūrovai ir padėjėjai turi būti 15 m atstumu nuo krūmapjovės! Dėmesio! Išmetamųjų dujų vamzdis ir kitos variklio dalys eksploatuojant stipriai įkaista. Nelieskite jų! Bako talpa Dėmesio! Pavojus susižaloti dėl nusviedžiamų daiktų Dėmesio: atatranka! Dėmesio: nenaudokite pjūklo geležčių arba metalo pjovimo įrankių iš kelių dalių! Krūmapjovė Nešiojamoji žoliapjovė Garantuotasis garso galios lygis „Primer“, benzino siurblys „Choke“, įj. (neįšilusio variklio paleidimas) „Choke“, išj. (Įšilusio variklio paleidimas) Patikrinkite alyvos lygį. Gaminys atitinka galiojančias Serbijos gaires. Gaminys atitinka galiojančias Europos direktyvas.www.scheppach.com

12. Utilizavimas ir pakartotinis atgavimas ....................................... 169

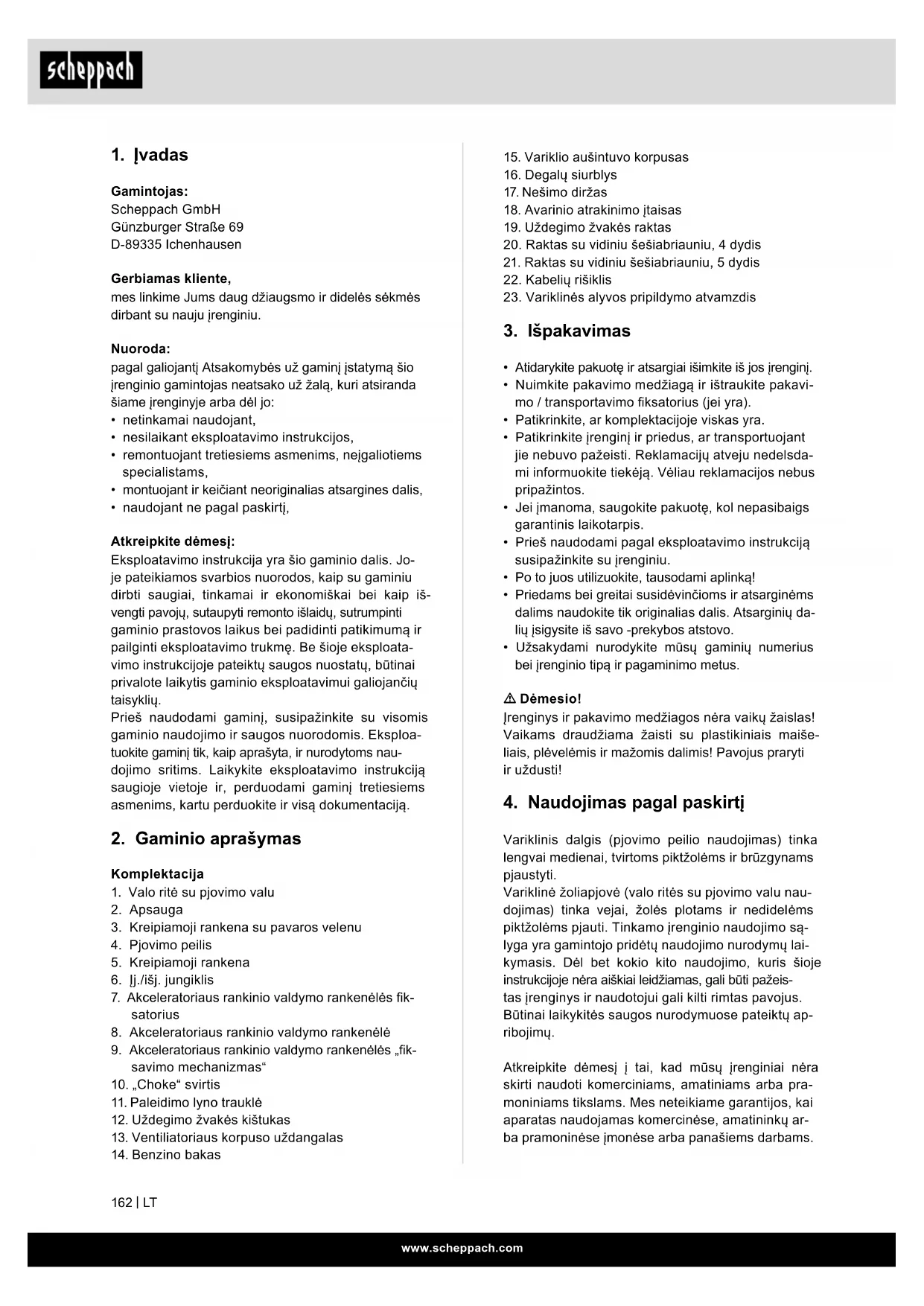

18. Avarinio atrakinimo įtaisas

19. Uždegimo žvakės raktas

20. Raktas su vidiniu šešiabriauniu, 4 dydis

21. Raktas su vidiniu šešiabriauniu, 5 dydis

22. Kabelių rišiklis

23. Variklinės alyvos pripildymo atvamzdis

• Atidarykite pakuotę ir atsargiai išimkite iš jos įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavi- mo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplektacijoje viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsda- mi informuokite tiekėją. Vėliau reklamacijos nebus pripažintos.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

• Prieš naudodami pagal eksploatavimo instrukciją susipažinkite su įrenginiu.

• Po to juos utilizuokite, tausodami aplinką!

• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da- lių įsigysite iš savo -prekybos atstovo.

• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus. m Dėmesio! Įrenginys ir pakavimo medžiagos nėra vaikų žaislas! Vaikams draudžiama žaisti su plastikiniais maiše- liais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!

4. Naudojimas pagal paskirtį

Variklinis dalgis (pjovimo peilio naudojimas) tinka lengvai medienai, tvirtoms piktžolėms ir brūzgynams pjaustyti. Variklinė žoliapjovė (valo ritės su pjovimo valu nau- dojimas) tinka vejai, žolės plotams ir nedidelėms piktžolėms pjauti. Tinkamo įrenginio naudojimo są- lyga yra gamintojo pridėtų naudojimo nurodymų lai- kymasis. Dėl bet kokio kito naudojimo, kuris šioje instrukcijoje nėra aiškiai leidžiamas, gali būti pažeis- tas įrenginys ir naudotojui gali kilti rimtas pavojus. Būtinai laikykitės saugos nurodymuose pateiktų ap- ribojimų. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pra- moniniams tikslams. Mes neteikiame garantijos, kai aparatas naudojamas komercinėse, amatininkų ar- ba pramoninėse įmonėse arba panašiems darbams.

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nuoroda: pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• nesilaikant eksploatavimo instrukcijos,

• naudojant ne pagal paskirtį, Atkreipkite dėmesį: Eksploatavimo instrukcija yra šio gaminio dalis. Jo- je pateikiamos svarbios nuorodos, kaip su gaminiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip iš- vengti pavojų, sutaupyti remonto išlaidų, sutrumpinti gaminio prastovos laikus bei padidinti patikimumą ir pailginti eksploatavimo trukmę. Be šioje eksploata- vimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis gaminio eksploatavimui galiojančių taisyklių. Prieš naudodami gaminį, susipažinkite su visomis gaminio naudojimo ir saugos nuorodomis. Eksploa- tuokite gaminį tik, kaip aprašyta, ir nurodytoms nau- dojimo sritims. Laikykite eksploatavimo instrukciją saugioje vietoje ir, perduodami gaminį tretiesiems asmenims, kartu perduokite ir visą dokumentaciją.

2. Gaminio aprašymas

7. Akceleratoriaus rankinio valdymo rankenėlės k-

8. Akceleratoriaus rankinio valdymo rankenėlė

9. Akceleratoriaus rankinio valdymo rankenėlės „k-

11. Paleidimo lyno trauklė

12. Uždegimo žvakės kištukas

13. Ventiliatoriaus korpuso uždangalas

• Kruopščiai patikrinkite sritį, kurioje turi būti naudo- jamas įrenginys; pašalinkite visus akmenis, lazdas, vielas, kaulus ir kitus daiktus.

• Prieš naudodami kaskart patikrinkite ašmenis, kaiščius ir pjovimo įtaisą, ar nėra matomų pažei- dimų ir susidėvėjimo požymių. Keiskite susidėvė- jusius arba pažeistus ašmenis ir varžtus poromis, kad būtų užtikrinta pusiausvyra.

• Būkite atsargūs su įrenginiais su keliais ašmeni- mis, nes vieni ašmenys gali pradėti sukti kitus aš- menis.

• Naudokite įrenginį tik dienos šviesoje arba su geru dirbtiniu apšvietimu.

• Nenaudokite jo, esant drėgnai žolei.

• Esant nuokalnei, stovėkite stabiliai.

• Būkite ypač atsargūs, kai nuokalnėje keičiate kryptį.

• Nepjaukite žolės ant itin stačių šlaitų.

• Būkite ypač atsargūs, kai įrenginį apsukate arba traukiate prie savęs.

• Niekada neeksploatuokite įrenginio su sugedusiais apsauginiais įtaisais arba ženklais bei savo pačių apsaugos.

• Įjunkite variklį pagal nurodymus ir laikykite savo kojas toliau nuo ašmenų.

• Tokiu atveju negali lenktis daugiau nei to reikia ir kelkite tik tą dalį, kuri yra toliau nuo operatoriaus. Prieš tai, kol įrenginį vėl judinsite žemės kryptimi, Jūsų abi rankos turi būti valdymo padėtyje.

• Laikykite rankas ir kojas toliau nuo besisukančių dalių.

• Veikiant varikliui, įrenginio niekada nekelkite ir ne- neškite.

• Ištraukite uždegimo žvakę iš cokolio: – kai nedirbate su įrenginiu, – prieš šalindami kamštį, – prieš tikrindami, valydami įrenginį ar dirbdami prie jo, – palietę daiktą. Patikrinkite įrenginį, ar jis nepa- žeistas, ir prireikus jį suremontuokite, – kai jis pradeda nenormaliai vibruoti (nedelsdami patikrinkite).

4. Techninė priežiūra ir laikymas

• Atkreipkite dėmesį į tai, kad visos veržlės, kaiščiai ir varžtai būtų tvirtai priveržti, o įrenginys saugios darbinės būsenos.

• Reguliariai tikrinkite žolės surinkimo įrenginį, ar jis nenusidėvėjęs ir nesusidėvėjęs.

• Saugumo sumetimais susidėvėjusias arba pažeis- tas dalis pakeiskite.

• Esant besisukančioms vejapjovėms, leidžiama naudoti tik atitinkamo tipo atsarginius pjovimo įtaisus. Dėmesio! Dėl naudotojo kūnui kylančio pavojaus benzininio variklinio dalgio negalima naudoti šiems darbams: pėsčiųjų takams valyti ir kaip smulkintuvo, skirto nupjautiems medžiams ir krūmams smulkinti. Be to, benzininio variklinio dalgio negalima naudo- ti dirvos nelygumams, pvz., kurmiarausiams, lygin- ti. Saugumo sumetimais variklinio benzininio dalgio negalima naudoti kaip kitų visų rūšių darbo įrankių ir įrankių rinkinių varančiojo agregato. Mašiną leidžiama naudoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas. Kas negali naudotis įrenginiu: asmenys, kurie nėra susipažinę su eksploatavimo instrukcija, jaunesni nei 16 metų vaikai ir alkoholio, narkotikų arba medikamentų veikiami asmenys. Benzininio variklinio dalgio naudojimo valandos Net ir tuo atveju, jei variklinį dalgį galima bet kada naudoti, operatorius turėtų atsižvelgti į žmones sa- vo aplinkoje.

5. Svarbios nuorodos

Saugos nurodymai Šis įrenginys neskirtas naudoti asmenims (tame tar- pe ir vaikams), turintiems ribotus zinius, jutiminius arba dvasinius įgūdžius arba nepakankamai patirties ir žinių, išskyrus, kai juos prižiūri už jų saugą atsa- kingas asmuo arba jie buvo instruktuoti, kaip nau- doti įrenginį. Vaikai turėtų būti prižiūrimi, kad nežaistų su įren- giniu.

• Atidžiai perskaitykite nurodymus. Susipažinkite su valdymo elementais ir tinkamu įrenginio nau- dojimu.

• Niekada neleiskite naudoti įrenginio vaikams arba asmenims, kurie nėra susipažinę su šiais nuro- dymais. Tam tikruose šalies įstatymuose gali būti nurodytas operatoriaus amžiaus cenzas.

• Niekada nepjaukite, kai šalia yra kitų asmenų, ypač vaikų, arba naminių gyvūnų.

• Operatorius arba naudotojas atsakingas už pavo- jų, kurie kyla kitiems asmenims arba jų turtui, pa- sekmes.

• Nepalikite variklio veikti vidaus patalpose. Išmeta- mosiose dujose yra kenksmingo anglies monoksido.

• Pjaudami visada avėkite tinkamus batus ir dėvė- kite ilgas kelnes.

• Nepradėkite eksploatuoti įrenginio, būdami basi arba avėdami sandalais.www.scheppach.com

Vardinė variklio galia 0,7 kW Tuščiosios eigos sūkių skaičius 3100 ±400 min.

išstūmimas 970,92 g/kWh Svoris 7,3 kg Pasiliekame teisę atlikti techninius pakeitimus! Triukšmo susidarymo duomenys, išmatuoti pagal tam tikrus standartus: Garso slėgis Krūmapjovė: L

= 92,5 dB Nešiojamoji žoliapjovė: L

= 107,4 dB Nešiojamoji žoliapjovė: L

= 108,2 dB Matavimo neapibrėžtis K

= 3 dB Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Vibracija: Nešiojamoji žoliapjovė: Kairioji rankena

Apribokite susidarantį triukšmą ir vibraciją iki minimu- mo!

• Naudokite tik nepriekaištingus įrenginius.

• Įrenginį reguliariai techniškai prižiūrėkite ir valykite.

• Pritaikykite savo darbo būdą įrenginiui.

• Neperkraukite įrenginio.

• Prireikus paveskite įrenginį patikrinti.

• Kai įrenginys nenaudojamas, jį išjunkite.

• Mūvėkite pirštines. Šioje eksploatavimo instrukcijoje su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu: m – Niekada nelaikykite įrenginio, į kurį pripildyta de- galų, pastate, kuriame dujos gali pasiekti atvirą liepsną arba kibirkštis. – Prieš padėdami variklį į laikymo vietą, leiskite varikliui atvėsti. – Norint sumažinti gaisro pavojų, ant variklio, dus- lintuvo, akumuliatoriaus skyriaus ir benzino lai- kymo srityje neturi būti žolės, lapų ir per didelio kiekio tepalo. – Jei benzino baką reikia ištuštinti, tai atlikite lauke. Specialus saugos įspėjimas

1. Laikykite variklinį dalgį saugiai abiem rankomis.

Kai nutraukiate darbą, akceleratoriaus rankinio valdymo rankenėlę nustatykite į tuščiosios eigos padėtį.

2. Dirbdami stovėkite stabiliai ir tolygiai.

3. Laikykite variklio greitį pjauti paruoštoje pakopo-

je; niekada nedidinkite variklio greičio aukščiau reikalingos pakopos.

4. Jei eksploatuojant į ašmenis įsipainioja žolė arba

įrenginį turite patikrinti ar pripilti į jį degalų, visada išjunkite variklį.

5. Jei ašmenys paliečia kietą daiktą, pavyzdžiui,

akmenį, nedelsdami sustabdykite variklį ir pati- krinkite, ar ašmenys nebuvo pažeisti. Tokiu atve- ju pakeiskite ašmenis naujais.

6. Jei dirbant Jus kažkas pakviečia, prieš atsisuk-

dami, visada privalote išjungti variklį.

7. Veikiant varikliui, niekada nelieskite uždegimo

žvakės arba kabelio. Nesilaikant nurodymų, kyla elektros smūgio pavojus.

8. Veikiant varikliui arba jį tik išjungę, niekada ne-

lieskite duslintuvo, uždegimo žvakės arba kitų metalinių variklio dalių. Nesilaikant nurodymų, galima stipriai nudegti.

9. Jei vienoje vietoje baigėte pjauti ir darbą norite

pratęsti kitoje vietoje, išjunkite variklį ir apsuki- te mašiną taip, kad ašmenys būtų nukreipti nuo Jūsų kūno.

10. Prieš vėl pradėdami dirbti su įrenginiu, patikrin-

kite, ar pjovimo įtaisas baigė suktis variklio tuš- čiąja eiga.

6. Techniniai duomenys

Nešiojamosios žoliapjovės pjovimo duomenys Pjovimo skersmuo 480 mm Valo storis 2 x 2,4 mm Valo ilgis 4 m Maks. pjovimo greitis 6000 min.

Krūmapjovės pjovimo duomenys Pjovimo skersmuo 255 mm Pjovimo geležtės storis 1,4 mm Dantų skaičius 3 Maks. pjovimo greitis 7000 min.

m Įspėjimas! Naudokite tik originalias gamintojo at- sargines ir priedų dalis. Nesilaikant nurodymų, gali sumažėti galia, galima patirti sužalojimų ir netekti ga- rantijos. Niekada nenaudokite mašinos be apsaugos!

4. Abiejų pjovimo įrenginių montavimas ir išmon-

tavimas Nešiojamoji žoliapjovė / valo ritė, 14–15 pav.

• Atlaisvinkite veržlę. Ištiesinkite abi jungės ir uždangalo kiaurymes. Lai- kykite jungę atsuktuvu ir sukite užmaunamą raktą pagal laikrodžio rodyklę; veržlė atsilaisvins.

• Pritvirtinkite nailoninę pjovimo galvutę. Pašalinkite uždangalą, atlaisvindami veržlę. Laiky- kite jungę toliau, pritvirtinkite nailoninę pjovimo gal- vutę prie koto ir sukite ją prieš laikrodžio rodyklę; nailoninė pjovimo galvutė pritvirtinama. 15 pav.

• Atlaisvinkite nailoninę pjovimo galvutę. Laikykite jungę atsuktuvu ir tada sukite nailoninę pjovimo galvutę pagal laikrodžio rodyklę; dabar ją galima pakeisti. Krūmapjovė / pjovimo peilis

• Pritvirtinkite ašmenis. 8–10 pav. Atlaisvinę veržlę, nuimkite išorinę jungę. Tada iš- tiesinkite ašmenis (4), išorinę jungę (25), uždan- galą (24) ir veržlę. Atkreipkite dėmesį į tai, kad ašmenų sukimosi kryptis turi sutapti su rodyklės kryptimi ant ašmenų. Laikykite jungę atsuktuvu ir priveržkite tvirtai veržlę prieš laikrodžio rodyklę; atkreipkite dėmesį į tai, kad veržlė būtų saugiai pritvirtinta.

• Atlaisvinkite ašmenis. Laikykite jungę atsuktuvu ir atlaisvinkite veržlę; tada galite nuimti ašmenis. m Įspėjimas! Prieš naudodami įsitikinkite, kad pjovimo galvutė tin- kamai sumontuota! Nuoroda: pakavimo medžiagas sudaro perdirbamos medžiagos. Utilizuokite pakavimo medžiagas pagal direktyvas.

5. Sumontuokite diržą. 17–21 pav.

• Sumontuokite diržą, kaip parodyta. Eksploatavimas Dirbant su įrenginiu, turi būti plastikinis gaubtas pei- lių arba valo režimui, kad nebūtų nusviesti daiktai. Integruotas peilis (A) pjovimo valo apsauginiame gaubte automatiškai nupjauna valą iki optimalaus il- gio. 16 pav. Benzino pripildymas m Pavojus susižaloti! Benzinas yra sprogus! Prieš pildydami į baką benziną, išjunkite variklį ir leiskite jam atvėsti.

7. Prieš pradedant eksploatuoti

Prieš kiekvieną eksploatacijos pradžią patikrinkite įrenginį, ar:

• sandari kuro sistema;

• apsauginiai įtaisai ir pjovimo įtaisas yra nepriekaiš- tingos būklės bei sukomplektuoti;

• visos srieginės jungtys tvirtai priveržtos;

• visos judančios dalys lengvai juda; m Dėmesio! Variklis pristatomas be alyvos. Todėl prieš eks- ploatacijos pradžią būtinai pripildykite alyvos (apie 0,08 l). Tam naudokite standartinę univer- salią alyvą (SAE 30 / 10W30). Alyvos lygį reikia tikrinti prieš kiekvieną pjovimą. 44–45 pav. Taip pat reikia pripildyti benzino, nes ir jo nebūna pristačius. Kuras Rekomenduojamas kuras. Standartinis benzinas / bešvinis, maks. 5 % bioe- tanolio. Dėmesio: degalams transportuoti ir laikyti naudokite tik tam skirtus ir leidžiamus rezervuarus. Įspėjimas! Atkreipkite dėmesį į išmetamąsias dujas. Prieš pildami degalus, visada išjunkite variklį. Niekada nepilkite benzino į įrenginį, kol variklis veikia arba yra karštas. Kyla gaisro pavojus!

8. Montavimas ir valdymas

Montavimas Surinkdami šią mašiną, laikykitės pateiktų surinkimo nurodymų. 1 Rankenos tvirtinimas prie mašinos,4–6 pav.

• Iš pradžių atlaisvinkite varžtus su vidiniais šešia- briauniais ir tada nustatykite dešiniąją ir kairiąją rankenas į rankenos laikiklio vidurį.

• Tada sumontuokite rankenos laikiklį ir priveržkite vidinius varžtus.

2. Koto montavimas, 7 pav.

• Paspauskite apatinę koto (b) dalį žemyn, kol k- savimo kaištis (a) užsiksuos koto kiaurymėje (c). Bus paprasčiau, jei koto (b) apačią šiek tiek pasuk- site abiem kryptimis. Kaištis (a) yra taisyklingoje padėtyje, kai jis yra visas kiaurymėje.

• Tada vėl saugiai priveržkite mygtuką (d).

3. Apsaugos montavimas, 11–13 pav.

• Pritvirtinkite apsaugą komplektacijoje esančiu rak- tu, kuris buvo pristatytas kaip standartinis priedas; priveržkite varžtus.www.scheppach.com

Jei akceleratoriaus rankinio valdymo rankenėlę norite užksuoti ties puse greičio, paspauskite k- savimo mygtuką (9). 27 pav.

9. Spyruoklės ilgio pritaikymas dirbant:

šiame įrenginyje yra pjovimo galvutė, kuri veikia principu „Spustelėti ir toliau“. Jūs galite atblokuo- ti daugiau valo, pjovimo galvutę spustelėkite prie disko, varikliui veikiant didžiausiuoju greičiu. Nai- loninis valas atblokuojamas automatiškai ir aš- menys nupjauna ilgio perteklių. 41 pav.

10. Iškilus problemų, išjunkite variklį; įrenginys susto-

ja. Jei norite sustabdyti pjovimo galvutę, atleiskite akceleratoriaus rankinio valdymo rankenėlę (8). 27 pav.

11. Atsiradus problemai, ištraukite saugos diržo kaiš-

tį ir iš karto atlaisvinkite variklinį dalgį. Variklio iš- jungimas 22 pav.

12. Esant šiltam varikliui, iš naujo paleidus mašiną,

akceleratoriaus rankinio valdymo rankenėlę gali- ma nustatyti tiesiogiai ties įjungimo padėtimi. Nuoroda: jei variklis nepasileidžia net ir po kelių ban- dymų, perskaitykite skirsnį „Variklio klaidų šalinimas“. Nuoroda: paleidimo lyno trauklę visada ištraukite tiesiai. Jei ji ištraukiama kampu, atsiranda ąsų trin- tis. Dėl šios trinties virvė prasitrina ir greičiai nusidė-

vi. Kai virvė vėl įsitraukia, visada laikykite paleidiklio

rankeną. Niekada neleiskite virvei atgal įsitraukti iš ištrauktos būsenos. Nuoroda: nepaleiskite variklio aukštoje žolėje. m Dėmesio: išjungus variklį, dalgis dar kelias sekun- des veikia iš inercijos; todėl variklinį dalgį laikykite to- liau nuo pjovimo galvutės, kol jis visiškai sustos!

Pjovimo valo prailginimas Įspėjimas! Valo ritėje nenaudokite jokios metalinės vielos arba plastiku apvilktos metalinės vielos. Taip naudotojas gali būti sunkiai sužaloti. Norėdami prailginti pjovimo valą, palikite variklį veikti visu greičiu ir spustelėkite valo ritę į žemę. Valas pra- ilginamas automatiškai. 41 pav. Peilis ant apsauginio skydelio sutrumpina valą iki lei- džiamo ilgio. 16 pav. m Atsargiai: reguliariai šalinkite vejos ir piktžolių li- kučius, kad neperkaistų koto vamzdis. Vejos / žolės / piktžolių likučiai įtraukiami po apsauginiu skydeliu, to- dėl koto vamzdis nepakankamai aušinamas. Atsargiai pašalinkite likučius atsuktuvu arba pan. daiktu. 42 pav. m Įrenginio pažeidimo pavojus! Įrenginys pristatomas be variklinės arba trans- misinės alyvos. DĖMESIO! Prieš eksploatacijos pradžią reikia pripildyti benzino.

• Atsukite bako dangtelį (14) ir jį pašalinkite. 1 pav.

• Atsargiai įpilkite benzino / alyvos mišinio. Tuo metu nieko neišpilkite!

• Ranka tvirtai užsukite bako gaubtelį. Benzino pripildymas, 40 pav.

• Laikykite surinkimo rezervuarą po benzino išleidi- mo varžtu.

• Atsukite bako dangtelį ir jį pašalinkite.

• Išleiskite visą benziną / alyvos mišinį.

• Vėl tvirtai užsukite bako gaubtelį ranka. Įrenginio paleidimas Nepaleiskite įrenginio jo iki galo nesumontavę. m Pavojus susižaloti! Jei aptikote klaidų, įrenginio nenaudokite. Jei dalis pažeista, prieš iš naujo naudodami įrengi- nį, ją turite pakeisti. Prieš naudodami patikrinkite!

• Patikrinkite, ar įrenginys yra saugios būklės:

• Patikrinkite įrenginį, ar nėra nuotėkių.

• Patikrinkite įrenginį, ar nėra matomų pažeidimų.

• Patikrinkite, ar saugiai sumontuotos visos įrenginio dalys.

• Patikrinkite, ar visi saugos įtaisai yra geros būklės. m Pavojus susižaloti! Prieš darbų pradžią visada pašalinkite visus ant že- mės gulinčius daiktus, kurie eksploatuojant variklinį dalgį gali būti nusviesti. Paleidimas, 21–27 + 41 pav. Kai tik įrenginys bus tinkamai sumontuotas, paleiski- te variklį taip:

1. Statykite įrenginį ant kieto, lygaus paviršiaus.

2. Paspauskite variklio jungiklį į įjungimo padėtį. 22

3. Nustatykite „Choke“ svirtį į padėtį. 23 pav.

4. Paspauskite benzininį siurblį daugiau nei 5 kar-

klės (11) rankeną 3–5 kartus. 25 pav.

6. Traukite lyną, kol variklis pasileis. 25 pav.

7. Trumpai palaukite ir tada nustatykite „Choke“

svirtį į padėtį. 26 pav.

8. Kai variklis veikia tuščiąja eiga, iš pradžių pa-

spauskite atblokavimo svirtį (7) ir tada paspauskite akceleratoriaus rankinio valdymo rankenėlę (8). Įrenginys veikia.www.scheppach.com

m Įspėjimas: nešalinkite įrenginiu jokių daiktų nuo pėsčiųjų takų ir t. t.! Įrenginys yra galingas įrankis ir maži akmenys ar- ba kiti daiktai gali būti nusviesti 15 metrų ir didesniu atstumu bei sužaloti arba apgadinti automobilius, na- mus ir langus. Įstrigti Jei pjovimo peilis dėl tankios augmenijos užsiblo- kuotų, nedelsdami išjunkite variklį. Prieš paleisdami įrenginį iš naujo, pašalinkite iš įrenginio žolę. 42 pav. Atatrankos vengimas Dirbant su pjovimo peiliu, kyla atatrankos pavojus, kai jis atsitrenkia į kietas kliūtis (medžio kamieną, ša- ką, kelmą, akmenį arba pan.). Tuo metu įrenginys nu- sviedžiamas atgal prieš įrankio sukimosi kryptį. Taip įrenginys gali tapti nevaldomas. Nenaudokite pjovi- mo peilio šalia tvorų, metalinių stulpų, ribinių akmenų arba pamatų.

10. Techninė priežiūra

Prieš atlikdami techninės priežiūros arba valymo darbus, visada išjunkite variklį ir ištraukite uždegimo žvakės kištuką.

1. Neapipurkškite įrenginio vandeniu. Taip pažeisite

2. Išvalykite įrenginį šluoste, rankiniu šepečiu ir t. t.

Techninės priežiūros planas po 12 darbo valandų po 24 darbo valandų po 36 dar- bo valandų Oro ltras valymas valymas pakeitimas Uždegimo žvakė patikrinimas valymas pakeitimas Turi patikrinti specialistas:

• jei variklinis dalgis atsitrenkia į daiktą,

• jei variklis staiga sustoja,

• jei ašmenys yra deformuoti (neištiesinkite vėl patys!),

• jei pavarų dėžė yra pažeista. Valo ritės / pjovimo valo pakeitimas35–39 pav.

1. Išmontuokite valo ritę (1), kaip aprašyta 8.4 skirs-

nyje. Suspauskite ritę ir nuimkite korpuso pusę, 35 pav.

2. Išimkite ritės lėkštę iš valo ritės korpuso, 36 pav.

3. Pašalinkite dar galimai esantį pjovimo valą.

4. Naują pjovimo valą sudėkite viduryje ir susidariu-

sią kilpą įkabinkite į ritės lėkštės angą. 37 pav.

5. Įtemptą valą užvyniokite prieš laikrodžio rodyklę.

Tuo metu ritės lėkštė atskiria abi pjovimo valo pu- ses. 38 pav.

6. Abiejų valo galų paskutinius 15 cm įkabinkite į

priešingus ritės lėkštės valo laikiklius. 39 pav. Įvairūs pjovimo būdai Jei įrenginys tinkamai sumontuotas, jis pjauna pikt- žoles ir aukštą žolę sunkiai prieinamose vietose, pvz., išilgai tvorų, mūro ir pamatų bei aplink medžius. Taip pat jį galima naudoti „pjovimo darbams“, kad prie pat žemės būtų pašalinta laukinė augmenija, no- rint paruošti sodą arba išvalyti tam tikrą sritį. 43 pav. m Dėmesio: taip pat ir kruopščiai naudojant, pjau- nant prie pamatų, akmeninio arba betoninio mūro ir t. t., gali neįprastai stipriai dėvėtis valas. Pjovimas nešiojamąja žoliapjove / vejapjove Judinkite nešiojamąją žoliapjovę pjautuvo formos ju- desiais iš vienos pusės į kitą. Visada laikykite valo ritę lygiagrečiai su žeme. Patikrinkite teritoriją ir nu- statykite norimą pjovimo aukštį. Kreipkite ir laikykite valo ritę norimame aukštyje, kad būtų pjaunama to- lygiai. 43 pav. Pjovimas žemai nešiojamąja žoliapjove Laikykite nešiojamąją žoliapjovę šiek tiek pavertę tiksliai priešais save, kad valo ritės apačia būtų virš žemės ir valas pataikytų į tinkamą pjovimo vietą. Vi- sada pjaukite tolyn nuo savęs. Netraukite nešiojamo- sios žoliapjovės į save. Pjovimas prie tvoros / pamato Pjaudami lėtai artėkite prie vielinių tvorų, tinklinių tvorų, natūralaus akmens mūro ir pamatų, kad galė- tumėte pjauti prie pat jų, tačiau valas nesidaužytų į kliūtį. Jei valas prisiliečia, pvz., prie akmenų, akme- nų mūro arba pamatų, jis nusidėvi arba išdraskomas. Jei valas atsitrenkia į tvoros tinklą, jis nutrūksta. Pjovimas nešiojamąja žoliapjove aplink medžius Jei pjaunate nešiojamąja žoliapjove aplink medžių kamienus, priartėkite lėtai, kad valas neliestų žievės. Apeikite aplink medį ir tuo metu pjaukite iš kairės į dešinę. Valo galu priartėkite prie žolės arba piktžolių ir paverskite valo ritę šiek tiek į priekį. Įspėjimas: išpjaudami būkite ypač atsargūs. Atlikda- mi tokius darbus, laikykitės 30 metrų atstumo tarp savęs ir kitų asmenų arba gyvūnų. Išpjovimas Išpjaudami pagriebkite visą augmeniją iki pagrindo. Tam pakreipkite valo ritę 30 laipsnių kampu į dešinę. Nustatykite rankeną į norimą padėtį. Atsižvelkite į tai, kad naudotojui, žiūrovams ir gyvūnams kyla didesnis pavojus susižaloti, bei pavojus pažeisti daiktus nu- sviestais objektais (pvz., akmenimis).www.scheppach.com

Alyvos lygio tikrinimas, 45 pav.

• Pastatykite įrenginį ant lygaus pagrindo.

• Išsukite alyvos rodyklę, sukdami į kairę, ir nuvalyki- te alyvmatį. Vėl įsukite alyvmatį iki galo į pripildymo atvamzdį.

• Ištraukite alyvmatį ir horizontalioje padėtyje nuskai- tykite alyvos lygį. Alyvos lygis turi būti tarp alyvos rodyklės (45) žymų „max“ ir „min“. Alyvos keitimas, 44–45 pav.

• Variklinę alyvą reikėtų keisti kasmet prieš sezono pradžią, kai variklis yra darbinės temperatūros ir išjungtas.

• Naudokite tik variklinę alyvą (SAE 30 / 10W30).

• Atsukite alyvos pripildymo varžtą (23).

• Išleiskite šiltą variklinę alyvą į surinkimo indą.

• Pripilkite variklinės alyvos iki alyvos rodyklės viršu- tinės žymos (apie 0,08 l). Neperpildykite įrenginio. Panaudotą alyvą reikia utilizuoti pagal galiojan- čias nuostatas. m Įspėjimas! Niekada nepaleiskite variklio neįstatę oro ltro elemento. Kampinės pavaros tepimas Apdorokite tepalu ličio pagrindu. Išsukite varžtą ir įpilkite tepalo. Sukite kotą rankiniu būdu, kol išbėgs tepalo. Tada vėl prisukite varžtą. Įrenginio laikymas Po naudojimo įrenginį kruopščiai išvalykite. Laikyki- te įrenginį sausoje vietoje. Prieš tai leiskite varikliui atvėsti. Svarbi nuoroda remonto atveju: kai įrenginį grąžinate remontui, atkreipkite dėmesį į tai, kad saugumo sumetimais įrenginys į techninės prie- žiūros stotelę būtų pristatomas be alyvos ir benzino. Techninės priežiūros informacija Atkreipkite dėmesį į tai, kad šio gaminio toliau nuro- dytos dalys naudojant arba natūraliai dėvisi arba to- liau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: valo ritė, pjovimo peilis, uždegimo žvakė, oro ltras

• į komplektaciją privalomai neįeina! Atsarginių dalių ir priedų įsigysite mūsų techninės priežiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

8. Įspauskite ritės lėkštę į valo ritės korpusą. 36 pav.

9. Trumpai ir tvirtai patraukite už abiejų valo galų,

kad juos atlaisvintumėte iš valo laikiklių.

10. Vėl sujunkite korpuso puses. 35 pav.

11. Valo perteklių nupjaukite maždaug iki 13 cm. Taip

bus sumažinta variklio apkrova paleidimo ir pašil- dymo metu.

12. Vėl sumontuokite valo ritę (žr. 8.4 skirsnį). Jei at-

naujinama visa valo ritė, 3–6 punktus praleiskite. Pjovimo peilio šlifavimas Bėgant laikui pjovimo peilis gali atšipti.

• Tai pastebėję, atlaisvinkite varžtus, kuriais pjovimo peilis pritvirtintas prie apsauginio gaubto.

• Pritvirtinkite peilį veržtuve.

• Plokščia dilde šlifuokite visus 3 peilio ašmenis ir atkreipkite dėmesį į tai, kad išlaikytumėte pjovimo briaunos kampą. Dildykite tik viena kryptimi. Pakeiskite arba galąskite ašmenis kiekvieno pjovimo sezono pabaigoje arba prireikus. Dėl nesubalansuotų ašmenų variklinis dalgis stipriai vibruoja; dėl to kyla pavojus susižaloti! Pakeiskite uždegimo žvakę ir ją išvalykite. 32–33 pav.

1. Varikliui atvėsus, pašalinkite uždegimo žvakę

komplektacijoje esančiu užmaunamu raktu.

2. Išvalykite uždegimo žvakę vieliniu šepečiu.

3. Nustatykite tarpą tarpumačiu ties 0,5–0,7 mm.

4. Atsargiai įstatykite uždegimo žvakę ranka, kad

nebūtų pažeistas sriegis.

5. Įstatę uždegimo žvakę, priveržkite ją uždegimo

žvakės raktu. Oro ltro valymas, 28–31 pav. Dėl per mažai į karbiuratorių tiekiamo oro nešvarūs oro ltrai sumažina variklio galią. Todėl privaloma re- guliariai tikrinti.

• Atlaisvinkite oro ltro dangtelį ir pašalinkite put- plasčio ltro elementą.

• Vėl uždekite oro ltro dangtelį, kad į oro kanalą nie- ko neįkristų.

• Išplaukite ltro elementą šiltu muiluotu vandeniu, jį nuskalaukite ir palikite džiūti lauke. Dėmesio: niekada nevalykite oro ltro benzinu ar- ba degiais tirpikliais. Alyvos lygio kontrolė m Dėmesio! Niekada neeksploatuokite variklio be alyvos arba su per mažu alyvos kiekiu. Taip variklis gali būti stipriai pažeistas. Naudokite tik variklinę aly- vą SAE 30 / 10W30.www.scheppach.com

12. Utilizavimas ir pakartotinis atga-

vimas Pakavimo nuorodos Pakavimo medžiagas galima per- dirbti. Utilizuokite pakuotes, tauso- dami aplinką. Netinkamo naudoti įrenginio utilizavimo galimy- bes sužinosite seniūnijoje arba miesto savival- dybėje. Degalai ir alyvos

• Prieš utilizuodami įrenginį, ištuštinkite degalų baką ir variklinės alyvos rezervuarą!

• Degalų ir variklinės alyvos negalima mesti į buiti- nes atliekas ar išpilti į nuotėkas, juos reikia surinkti ir utilizuoti atskirai!

• Tuščius alyvos ir degalų bakus reikia utilizuoti tau- sojant aplinką.

• Kad visada būtumėte stabilūs, rankenos turi būti nealyvuotos.

• Prireikus išvalykite įrenginį drėgna šluoste ir prirei- kus švelniu plovikliu. m Dėmesio!

• Prieš valydami, kaskart ištraukite uždegimo žva- kės kištuką.

• Norėdami išvalyti, jokiu būdu nenardinkite įrengi- nio į vandenį ar kitus skysčius.

• Laikykite variklinį dalgį sausoje ir sausoje bei vai- kams nepasiekiamoje vietoje. Laikymas Atsargiai: niekada nepadėkite įrenginio ilgiau nei 30 dienų, prieš tai neatlikę šių veiksmų: Įrenginio padėjimas Jei įrenginį padedate ilgiau nei 30 dienų, tam jį turite paruošti. Kitu atveju išgaruos karbiuratoriuje esantis likęs kuras ir jo dugne liks gumos konsistencijos nuo- sėdų. Dėl to gali būti sunkiau paleisti ir pasekmė gali būti brangūs remonto darbai.

1. Norėdami pašalinti iš bako slėgį, lėtai nuimkite

kuro bako dangtelį. Atsargiai ištuštinkite baką.

2. Užveskite variklį ir palikite jį veikti, kol jis sustos,

kad iš karbiuratoriaus būtų pašalintas kuras.

3. Leiskite varikliui atvėsti (maždaug 5 minutes).

4. Pašalinkite uždegimo žvakę.

5. Įpilkite į degimo kamerą 1 arbatinį šaukštelį šva-

rios 4 taktų variklio alyvos. Kelis kartu patraukite už starterio virvutės, kad būtų padengti vidiniai komponentai. Vėl įstatykite uždegimo žvakę. Nuoroda: dėkite įrenginį sausoje vietoje, toli nuo ga- limų uždegimo šaltinių, pvz., krosnies, dujinio karšto vandens kaitintuvo, dujinio džiovintuvo ir t. t. Paleidimas iš naujo

1. Pašalinkite uždegimo žvakę.

2. Greitai patraukite už starterio virvutės, kad iš de-

gimo kameros būtų pašalintas alyvos perteklius.

3. Išvalykite uždegimo žvakę ir atkreipkite dėmesį į

tai, kad tarp uždegimo žvakės elektrodų būtų tin- kamas atstumas arba įstatykite naują uždegimo žvakę su tinkamu atstumu tarp elektrodų.

4. Paruoškite įrenginį eksploatavimui.

5. Pripilkite į baką tinkamos rūšies kuro.

6. Patikrinkite alyvos lygį.

Transportavimas Jei įrenginį norite transportuoti, ištuštinkite benzino baką, kaip paaiškinta 8 skyriuje. Šepečiu arba ran- kine šluotele nuvalykite nuo įrenginio didesnius ne- švarumus.www.scheppach.com

13. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves. Sutrikimas Galima priežastis Ką daryti Įrenginys neužsiveda. • Klaidingi veiksmai paleidžiant.

• Suodina arba drėgna uždegimo žvakė

• Blogai nustatytas karbiuratorius

• Blogai sumontuoti ašmenys arba valo ritė

• Laikykitės paleidimo nurodymų

• Išvalykite arba pakeiskite nauja uždegimo žvakę.

• Kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

• Sumontuokite ašmenis arba valo ritę iš naujo.

• Patikrinkite kuro lygį. Įrenginys pasileidžia, ta- čiau veikia ne visa galia.

• Blogai nustatyta „Choke“ svirtis

• Blogai nustatytas karbiuratorius

• Atšipęs pjovimo peilis

• Nustatykite „Choke“ svirtį į padėtį.

• Kreipkitės į įgaliotą klientų aptarnavimo tarnybą.

• Pagaląskite arba pakeiskite pjovimo peilį Variklis veikia netolygiai • Netinkamas atstumas tarp uždegimo žvakės elektrodų

• Blogai nustatytas karbiuratorius

• Išvalykite uždegimo žvakę ir nustatykite atstumą tarp elektrodų arba įstatykite naują uždegimo žvakę.

• Kreipkitės į įgaliotą klientų aptarnavimo tarnybą. Variklis įkaista • Variklis perkaista • Dirbdami darykite reguliarias pertraukaswww.scheppach.com

4. Izņemiet aizdedzes sveci.

EB atitikties deklaracija Atitikties deklaracijos originalo vertimas Prisiimdami išskirtinę atsakomybę deklaruojame, kad čia aprašytas ga-minys atitinka galiojančias direktyvas ir standartus. Čia aprašytas deklaracijos objektas atitinka 2011 m. birželio 8 d. Europos Parlamento ir Tarybos direktyvos 2011/65/ES dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo reikalavimus. * Techninius dokumentus galima gauti iš: ** Gaminio numeris*** Gaminio pavadinimas: Benzininė krūmapjovė PBC310-4S Prekės ženklas****
