GEBRUIKSAANWIJZING PBC3104S SCHEPPACH

Verklaring van de symbolen op het product

	Lees voorafgaand aan de ingebruikname de gebruikshandeldeing en de veiligheidsvoorschriften!
	Gebruik een veiligheidshelm, gehoorbescherming en veiligheidsbril!
	Stevig schoeil dragen!
	Werkhand Schoenen dragen!
	Let op! Benzine is zeer Licht ontvlambaar. Vermijd roken, open vuur of vondenregen in de buurt van brandstof.
	Let op! verstikkingsgevaar! De uitleaatgassen zijn giftig, gebruik de motoraarrom nicht in Niet-geventileerde bereiken.
	Waarschuwing! Bij het Niet in acht nemen, bestaat levensgevaar, gevaar voor letsel of be-schadiging aan het werktuig
	Let op gevaar voor letsel! Handen en voeten Niet bij een draaiende motor met het mes in aanraking brengen.
	Houd kinderen, toeschouwers en assistenten 15 m uit de buurt van de bosmaaier!
	Let op! De uitleaat en andere delen van de motor worden tijdens het bedrijf zeer heet, nicht aanraken!
	Tankinhoud
	Let op! Gevaar voor verwonding door wegteslingerde voorwerpen
	Let op voor terugslag!
	Let op: gebruik geen zaagbladen of meerdelig metalen snijgereedschap!
	bosmaaier
	grastrimmer
	Gegarandeerd geluidsvermogensniveau
	Primer, benzinepomp
	Choke, aan (koude start) Choke, uit (warme start)
	Oliepeil controleren.
	Het product voldoet aan de geldende Servische richtlijnen.
	Het product voldoet aan de geldende EU-bepalingen.

Inhoudsopgave:

1. Inleiding 55
2. Productbeschrijving 55
3. Uitpakken 55
4. Beoogd gebruik 55
5. Belangrijke aanwijzingen 56
6. Technische gegevens 57
7. Voor de ingebruikname 58
8. Montage en bediening 58
9. Werkinstructies 60
10. Onderhoud 61
11. Opslag 62
12. Afvalverwerking en hergebruik 63
13. Verhelfpen van storingen 63
14. Conformiteitsverklaring 280

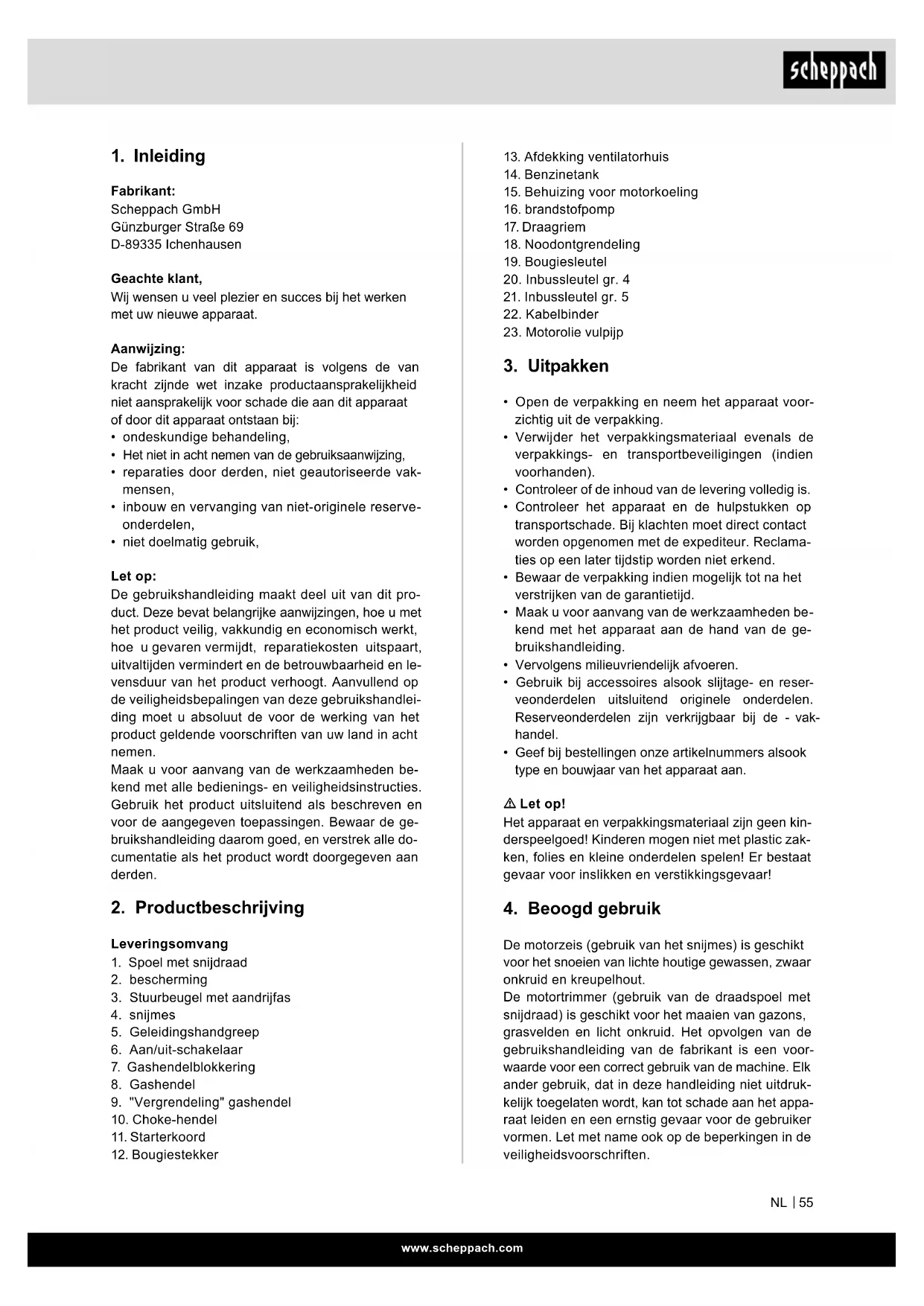

1. Inleiding

Fabrikant:

Scheppach GmbH

GünzburgerstraBe 69

D-89335 Ichenhausen

Geachte klant,

Wij wensen u veel plezier en succes bij het werkemet uw nieuwe apparaat.

Aanwijzing:

De fabrikant van dit apparaat is volgens de van kracht,zijnde wet inzake productaansprakelijkheid Niet aansprakelijk voor schade die aan dit apparaat of door dit apparaat ontstaan bij:

• ondeskundige behandeling,
• Het Niet in acht nemen van de gebruiksaanwijzing,
• reparations door derden, nicht geauthoriseerde vak-mensen,
• inbouw en verwangting van nicht-originele reserve-onderdelen,
• niedoelmatiggebruik,

Let op:

De gebruikshandleiding maakt deel uit van dit product. Deze bevat belangrijke aanwijzingen, hoe u met het product verilig, vakkundig en economisch werkt, hoe u bevaren vermijdt, reparatiekosten uitspaart,uitvaltijden vermindert en de betrouwbaarheid en levensduur van het product verhoegt. Aanvullend op de veiligheidsbepalingen van deze gebruikshandleiding moet u absolut de voor de werkking van het product geldende voorschriften van uw land in acht nemen.

Maak u voor aanvang van de werkzaamheden bekend met alle bedienings- en veiligheidsinstrumenties. Gebruik het productuitsluitend als beschreiben en voor de aangegeven toepassenen. Bewaar de gebruikshandleiding waarom goed, en verstrek alle documentationatie als het product worden doorgegeven aan derden.

2. Productbeschrijving

Leveringsomvang

1. Spoel met snijdraad
2. bescherming
3. Stuurbeugel met aandrijfas
4. snijmes
5. Geleidingshandgreep
6. Aan/uit-schakelaar
7. Gashendelblokkering
8. Gashendel
9. "Vergrendeling" gashendel
10. Choke-hendel
11. Starterkoord

12. Bougiestekker

13. Afdekking ventilatorhuis

14. Benzinetank
15. Behuizing voor motorkoeling
16. brandstofpomp
    17.Draagriem
17. Noodontgrendeling
18. Bougiesleutel
19. Inbussleutel gr. 4
20. Inbussleutel gr. 5
21. Kabelbinder
22. Motorolie vulpijp

3. Uitpakken

• Open de verpakking en neem het apparaat voorzichtig uit de verpakking.
• Verwijder het verpakkingsmaterialieal evenals de verpakkings- en transportbeveiligingen (indien voorhanden).
• Controller of de inhoud van de levering volledig is.
• Controller het apparaat en de hulpstukken op transportschade. Bij klachten moet direct contact worden opgenomen met de expediteur. Reclamazioni op een later tijdstip worden nicht erkend.
• Bewaar de verpakking indien möglichk tot na het verz讲究en van de garantietijd.
  Maak u voor aanvang van de werkzaamheden bekend met het apparaat aan de hand van de gebruikshandleiding.
• Vervolgens milieuvriendelijk afvoeren.
• Gebruik bij accessoires alsook slijtage- en reserveonderdelen uitsluitend originele onderdelen. Reserveonderdelen zijn verkrijgbaar bij de -vakhandel.
• Geef bij bestellingen once artikelnummers alsook type en bouwjaar van het apparaat aan.

Let op!

Het apparaat en verpakkingsmaterial een发展格局. Kinderen mogen Niet met plastic zakken, folles enkleine onderdelen spelien! Er bestaat gevaar voor inslikken en verzstikkingsgevaar!

4. Beoogd gebruik

De motorzeis (gebruik van het snijmes) is geschikt voor het snoeien van lichte houtige gewassen, zwaar onkruid en kreupelhout.

De motortrimmer (gebruik van de draadspoel met snijdraad) is geschikt voor het maaien van gazons, graveselden enlicht onkruid. Het opvolgen van de gebruikshandleiding van de fabrikant is een voorwaarde voor een correct gebruik van de machine. Elk ander gebruik, dat in deze handleiding Niet uitdrukkelijk toegelaten worden, kan tot schade aan het apparaat leiden en een ernstig gevaar voor de gebruiker vormen. Let met name ook op de beperkingen in de veiligheidsvoorschriften.

Let erop dat once apparaten volgens het beoogd gebruik Niet voor bedrijfsmatige, ambachtelijkke of industrielle toepassingen zich ontworpen. Wij aanvaarden geen aansprakelijkheid wonneer het apparaat in bedrijfsmatige, ambachtelijkke of industrielle ondernemingen of bij soortgelijke werkzaamheden worden ingezet.

Let op! Vanwege het risico op lichamelijk letsel bij de gebruiker, mag de benzinemotorzeis Niet worden gebruikt voor de volgende werkzaamheden: voor het reinigen van looppaden en als hakseaar voor het verkleinen van boom- en hegsnijafval. Verder mag de benzinemotorzeis Niet worden gebruikt voor het egaliseren van bodemoneeffenheden, zoals molshopen. Om veiligheidsredenen mag de zeis met benzinemotor Niet als aandrijfaggregaat voor andere gereedschapsets van welk type dan ook worden gebruikt.

De machine mag uitsluitend voor het voorgeschreven doel worden gebruikt. Elk ander of verdergaand gebruik is Niet volgens de voorschriften. De gebruiker/ bediener en Niet de fabrikant is aansprakelijk voor ontstane schade of elke vorm van letsel.

Wie mogen het apparaat Niet gebruiken:

Personen die nichtbekend,zijn met de gebruikshandeling, kinderen onder de 16aar en personen dieonder invloed van alcohol, drugs of medicijnen staan.

Gebruiksuren van de zeis met benzinemotor

Ook al mag een motorzeis op elk moment worden gebruikt, toch moet de gebruiker rekening honden met de mensen in zich omgeving.

5. Belangrijke aanwijzingen

Veiligheidsinstructures

Dit apparaat is nicht bestemd voor gebruik door persoen (inclusief kinderen) met fysieke, sensorische of verstandelijk beperkingen of met een gebrek aan ervaring en kennis, tenzij zij onder toezicht staan van een voor hun veiligheld verantwoordelijkpe soon, of zich geinstruendum over het gebruik van het apparaat.

Kinderen moeten onder toezicht staan, zodate ze nicht met het apparaat+kunnen gaan spelen.

1. Opleiding

• Lees de instructies zorgvuldig door. Zorg dat u vertrouwd bent met de bedieningselementen en het gebruik van het apparaat conform de voorschriften.

• Laat kinderen of Personen nooit het apparaat gebruiken als ze Niet met deze aanwijzingenbekend zijn. De wettelijkbepalingen van een land kunnen een minimumleeftijd voor de gebruiker voorschrijven.

• Maai nooit wonneer Personen, met name kinderen, of dieren zich in de buurt bevinden.

• De bediener of gebruiker is verantwoordelijk voor ongevallen of schade aan andere mensen of hun eigendom.
• Laat de motor nicht in ruimtes draaien. De uitlaatgassen bevatten schadelijke koolmonoxide.

2. Voorbereiding

• Draagijdens het maaien algtd goed schoeisel en een lange broek.
• Gebruik het apparaat Niet als u op blote voeten loopt of sandalen draagt.
• Inspectorieer grondig het gebied waar het apparaat moet worden gebruikt; verwijder alle stenen, stokken, draden, botten en andere voorwerpen.
• Controller de lemmeten, pennen en snij-inrichting voor elk gebruik of zichtbare schade of slijtage. Vervang versleten of beschadigde lemmeten en schroeven paargewijs zodate de balans kan worden gewaarborgd.
• Wees bij apparaten met lemmeten voorzichtig, aangezien een lemmet er voor kan zorgen dat de andere lemmeten.gaan roteren.

3. Bedrijf

• Gebruik het apparaat alleen bij daglicht of goede kunstmatige verlichting.
• Gebruik het apparaat niet bij vochting grayscale.
• Neem bij werkzaamheden, met name op hellingen, een veilige stabiele stand in.
• Loop en ren nicht.
• Wees met name voorzichtig als u op een helling vanrichting verandert.
• Snijd geen gras op overmatig steile hellingen.
• Wees met name voorzichtig als het apparaat要去 worden omgedraaid of als u het maar u toe trekt.
• Gebruik het apparaat nooit met defecte veiligheidsvoorzieningen of -borden alsook zonder beschering voor uzelf.
• Schakel de motor overeenkomstig de aanwijzingen in en houd uw voeten buiten het bereik van de lemmet(en).
  Kantel in dat geval nicht verder dan absolut nutoodzakelijk en til alleen het gedeelte op dat van de bediener verwijderd is. Beide handen要去en in de bedieningspositie zich, voordat u het apparaat waar aan de grond beweegt.
• Houd handen en voeten uit de buurt van de roterende onderdelen.
• Het apparaat nooit optillen of dragen als de motor nog draait.
• Verwijder de bougie uit het voetstuk:
• als u Niet met het apparaat werkt,
• voor het verhelpen van een blokkade,

• voor controle, reiniging of werkzaamheden aan het apparaat,

• na het aanraken van een voorwerp. Controller het apparaat op schade en repareer dit zo nodig,

• als het onregelmatig begint te trillen (direct controleren).

4. Onderhoud en opslag

• Let op dat alle moeren, bouteen en schroeven goed zichn vastgedraaid omer zeker van te zichn dat het apparatusaat zich in een veilige werktoestand bevindt.
• Controller regelmatig de grasvanginrichting op slijtage.
• Vervang om wille van veiligheidsredenen versleten of beschadigde onderdelen.
  Bij roterende maaiers mogen uitsluitend reserve-snij-inrichtingen van het overeenkomstige type worden gezruikt.

-Bewaar het apparaat nooit volgetankt in een gebouw, waar gassen vlammen of vonden kunnen bereiken.
- Laat de motor voor opslag in een reservoir afkoelen.
- Om het gevaar op brand te beperken dient u de motor, geluiddempoer, accuvak en brandstoftank vrij van gras, bladeren en overtollig vet te houden.
- Als de benzinetank要去 worden geleegd, doe dat dan buiten.

Bijzondere veiligheidswaarschuwing

1. Houd de grepen van de motorzeis goed met beide handen vast. Als u de werkzaamheden onderbreekt, brengt u de gashendel in neutrale stand.
2. Neem bij werkzaamheden een stabiele, gegmatige houding in.
3. Houd de motorsnelheid op het voor het snijden vereiste niveau; zet de motorsnelheid nooit hoger dan het vereiste niveau.
4. Als het gras tijdens het bedrijf in het lemmet vastklemt, of u moet het apparaat controeren resp. bijvullen met brandstof, schakelt u altijd de motor UIT.
5. Als het lemmet een hard voorwerp, zoals bijvoorbeeld een steen, raakt, stopt u direct de motor en controleert u of het lemmet is beschadigd. Vervang in dit geval het lemmet door een neue.
6. Als iemand uijdens de werkzaamheden roept,要去 u alkijde motor uitschakelen voordat u zich omdraait.
7. Raak nooit de bougies of kabel aan terwijl de motor draait. Bij het Niet in acht nemen, bestaat een gevaar op een elektrische schok.

8. Raak nooit de geluidsdemper, bougie of andere metalen onderdelen van de motor aan, verwijl de motor draait, resp. direct na het uitschakelen van de motor. Bij het Niet in acht nemen,+kennen ernstige brandwonden ontstaan.

9. Als u op een locatie klaar bent met snijden en de werkzaamheden op een andere locatie wilt voortzetten, schakelt u de motoruit en draait u de machine dusdanig dat het lemmet van uw li-chaam afwijst.

10. Controller of de snij-inrichting bij neutrale stand van de motor is gestopt met draaien, voordat u opnieuw met het apparaat gaat werken.

Snijgegevens gastrimmer
Snijdiameter 480 mm
Draaddikte 2 x 2,4 mm
Draadlengthe 4 m
Snijjsnelheid max. 6000 min	-1
Snijgegevens bosmaaier
Snijdiameter 255 mm
Snijbladdikte 1,4 mm
Tandenaantal 3
Snijjsnelheid max. 7000 min	-1
aandrijving
Cylinderinhoud 31,0 cm3
Nominal motorvermogen	0,7 kW
Stationair toerental	3100 ±400 min-1
Volume van de benzinetank	700 cm3, normale benzine/loodvrij max. 10% bio-ethanol
Oliehoeveelheid	80 cm3
Olie	10W30 / SAE30
Motortype	4-takt motor, luchtgekoeld
CO2-uitstoot	970,92 g/kWh
Gewicht	7,3 kg

Technische wijzigingen voorbehouden!

Informatie over de geluidsproductie gemeten volgens de relevante normen:

Geluidsdruk

Draag gehoorbescherming.

Het effect van lawaai kan gehoorverlies zichn.

Trilling:

Gastrimer:

Greep links 6,86m / s^2

Greeprechtsah:6,67m/s2

Bosmaier:

Beperk de geluidsproductie en trilling tot een minimum!

• Gebruik uitsluitend goed functionerende apparaten.
• Onderhoud en reinig het apparaat regelmatig.
• Pas uw werkwijze aan het apparaat aan.
  Zorg dat het apparatusat Niet overbelast raakt.
• Laat het apparaat eventuele controlleren.
• Schakel het apparaat UIT als deze nicht in bedrijf is.
• Draag handschoenen.

In deze gebruikhandleiding hebben wij punten die uw verilgheid betreffen van dit teken voorzien:

7. Voor de ingebruikname

Controleer het apparaat voor elke ingebruikname op:

• Dichelheid van het brandstofsystem.
• Perfecte staat en volledigkeit van de verilgheidsvoorzieingen en de snij-inrichting.
• Stevige bevestiging van de schroefverbindingen.
  Soepel lopen van alle bewegende delen.

Let op!

De motor worden zonder olie geleverd. Voor ingebruikname waarom aktijd olie bijvullen (ca. 0,08 I). Gebruik hiertoe normale multifunctionele olie (SAE 30/10W30). De oliepeil in de motor要去 voor elke keer maaien worden gecontroleerd. Afb.44-45

Eventuel moet er benzine worden bijgevuld, omdat dit Niet is meegeleverd.

brandstof

Aanbevolen brandstoffen.

Normale benzine/loodvrij max. 5% bio-ethanol.

Let op: Gebruik alleen aangewezen en goedgekeurde tanks voor het transport en de opslag van brandstof.

Waarschuwing! Let op de uitlaatgassen.

Schakel de motor voor het tanken algijduit. Gooi nooit benzine in het apparaat, verwijl de motor draait of heet is. Er bestaat brandgevaar!

8. Montage en bediening

Montage

Bij de samenstelling van deze machine moet u de aangegeven montage-aanwijzingen opvolgen.

1 Monteer de greed aan de machineafb. 4 - 6

• Draai de inbusbouten los en brengervolgens de linker-enrechtergreep in het midden van de greephouder.

• Monteer verwolgens de greephouder en haal de inbusbouten aan.

2. As monteren afb. 7

• Druk het onderste deel van de schacht (b) omlaag tot de vergrendelbouten (a) in het boorgat (c) van de schacht vastklikt. Het is eenvoudiger als u de onderkant van de schacht (b) iets in beidenrichtingen draait. De pen (a) bevindt zich in de juiste positie wanner deze volledig in het boorgat is geplaatst.
  Haal cervolgens de knop (d) goed aan.

3. Handgreep monteren afb. 11 - 13

• Bevestig de bescherming met de als standardaccessoire meegeleverde sleutel; haal de schroeven goed aan.

Waarschuwing! Gebruik uitsluitend reserveonderdelen en accessoires van de fabrikant. Als dit wordt nagelaten, können de prestaties afnemen, kan letsel optreden en kan uw garantie verrallen. Gebruik de machine nooit zonder bescherming!

4. Montage en demontage van beiden twee snij-inrichtingen

Grastrimmer /spoel afb.14-15

• Draai de moeren los.

Lijn de beiden boorgaten van de flens en de afdekkinguit.Houd de flens vast met een schroevendraaier en draai de steeksleutel rechtsom;de moer zal loskomen.

• Bevestig den nylon-snijkop.

Verwijden de afdekking door de moer los te draaien. Houd de flens vast, bevestig de nylon snijkop op de steel en draai deze linksom; de nylon-snijkop worden bevestigd. Afb. 15

• Losmaken de nylon-snijkop.

Houd de flens vast met een schroevendraaier en draai cervolgens de nylon-snijkop rechtsom; nu kan hij worden verrangen.

Bosmaier / snijmes

• Bevestig het zaagblad. Afb. 8 - 10

Verwijder de buitenflens na het losdraaien van de moeren. Lijnervolgens het lemmet (4), de buitenflens (25), de afdekking (24) en de moeruit. Let op dat de draairichting van het lemmet moet overeenkomen met de richting van de pijl op het lemmet. Houd de flens vast met een schroevendraaier en draai de moer linksom vast; zorg ervoor dat de moer goed vastzit.

• Losmaken van het zaagblad. Houd de flens vast met een schroevendraaier en draai de moer los; dan kunt u het zaagblad verwijderen.

Waarschuwing!

Controleer voor gebruik of de snijkop goed is gemonteerd!

Aanwijzing: De verpakkingsmaterialen bestaan uit gerecycled materiaal. Verwijder de verpakkingsmaterialen overeenkomstig de richtlijnen.

5. Breng de draagriem aan. Afb. 17 - 21

• Breng de band aan zoals afgebeeld.

Bedrijf

Bij het werkken met het apparaat要去 de kunststoffbeschermkap voor mes- of draadbediening zijn gemeenteerd om te voorkomen dat voorwerpen worden weggeslingerd.

Het geintegreerde mes (A) in de snijdraad-beschemkap snijdt het draad automatisch af op de optimale lenght. Afb. 16

Benzine bijvullen

Gevaar voor letse! Benzine is explosief! Voor het vullen van de tanks met benzine de motor uitschakelen en lately afkoelen

Gevaar voor schade aan het apparaat!

Het apparaat wordt zonder motor- of transmis-. sieolie geleverd.

LET OP! Voor de ingebruikname要去 het benzine bijvullen.

• Schroef de tankdop (14) los en neem deze af. Afb. 1
• Giet voorzichtig het benzine/olie-mengsel in. Niet morsen!
• Schroef de tankdop met de hand vast.

Benzine aftappen afb. 40

• Houd een opvangbak onder de aftapplug voor de benzine.
• Schroef de tankdop los en verwijder.Deze.
• Tap het benzine/oliemengsel volledig af.
• Schroef de tankdop met de hand waar vast.

Apparaat starten

Start het apparaat Niet, voordat u deze volledig heeft gemonteerd.

Gevaar voor letsel!

Gebruik het apparaat Niet als u een defect hebt ontdekt. Als een onderdeel is beschadigd, moet u dit eerst verrangen voordat u het apparaat gaat gebruiken.

Voor gebruik controeren!

• Controller of het apparaat zich in een veilige toestand bevindt:

• Controller het apparaat op lekken.

• Controller het apparaat op zichbare schade.

• Controller of alle onderdelen van het apparaat goed+zijn aangebracht.
• Controller of alle veiligheidsvoorzieningen sich in goede staat bevinden.

Gevaar voor letsel!

Verwijder voor aanvang van de werkzaamheden al-tijd eerst alle voorwerpen die op de grond liggen en tijdens het gebruik door de maaier+kunnen worden weggeslingerd.

Starten afb. 21 - 27 + 41

Zodra het apparaat conform de voorschriften is gemonteerd, start u de motor als volgt:

1. Apparaat op een hard, vlak oppervlak opstellen.
2. Druk de motorschakelaar in de Aan-positie. Afb. 22
   3.Zet de choke-hendel in de pseitie.Afb.23
3. Druk de benzinepomp nicht meer dan 5 keer in. Afb.24
4. Trek 3 tot 5 keer aan de greedp van de starter-koord (11) om de motor te starten. Afb. 25
5. Trek de kabel aan tot de motor start. Afb. 25
6. Wacht kort en zet verwolgens de choke-hendel in de sittie. Afb. 26
7. Als de motor stationair draait, drukt u eerst de vrijgavehendel (7) in en drukt u cervolgens op de gashendel (8). Het apparaat draait. Als u de gashendel op half gas wil vergrendelen, drukt u op de vergrendelknop (9). Afb. 27
8. Draadlengte tijdens de werkzaamheden aanpassen: Dit apparaat beschikt over een snijkop, die functioneert volgens het principe "aanraken en verd." U kunt meer draadlengte given door met de snijkop gegen de schijf te tikken, verwijl de motor op hoogste snelheid draait: De nylordraad worden automatisch vrijgegeven en het mes snijdt de overtollige lengte af. Afb. 41
9. Als er problemen optreden, schakelt u de motoruit; het apparaat stopt. Als u de snijkop wilt stoppen, maar u de gashendel (8) los. Afb. 27
10. Als er zich een probleem voordoet, trekt u de pen van de veiligheidsband los en maakt u direct de motorzeis los. Motor uitschakelen afb. 22
11. Als de motor warm is, kan de gashendel direct in de aan-stand worden gezet wanner de machine opnieuw worden gestart.

Aanwijzing: Als de motor ook na meertere pogingen Niet aanspringt, dient u het hoofdstuk "Verhelppen van storingen aan de motor".

Aanwijzing: Trek het starterkoord er altijdrecht uit. Als het starterkoord onder een hoek worden aangetrokken, kan er wrijving bij het oog ontstaan. Door deze wrijving slijt het koord door en slijt sneller. Houd altijd de greep van het starterkoord vast, verwijl het koord waarঀbinnen wordt getrokken.

Laat het koord nooit in uitgetrokken toestand, terug-schieten.

Aanwijzing: Start de motor Niet in hoop gras.

Let op: Na het uitschakelen van de motor blijft de zeis nog enkele seconden nalopen; blij dus uit de buurt van de snijkop van de motorzeis tot deze volledig tot stilstand is gekomen!

9. Werkinstructies

Verlengen van de snijdraad

Waarschuwing! Gebruik geen metaaldraad of met kunststof omhulde metalen draad van welke soort dan ook in de trimmerdraadklos. De gebruiker kan hierdoor ernstig gewond raken.

Om de snijdraad te verlengen,That u de motor vol gas draaien en tikt u met de spoel een keer op de grond.

De draad worden dan automatisch langer. Afb. 41

Vervolgens snijdt het mes binnen in de beschermingssplaat de draad op de juiste lenghte af. Afb. 16

Voorzichtig: Verwijder regelmatig alle gras- en onkruidresten om het oververhitten van de steelbuis te voorkomen. Gras-/onkruidresten hopen zich op onder het verilgheidsschild, waardoor er onvoldoende koeling van de steelbuis ontstaat. Verwijder deze resten voorzichtig met een schroevendraier of gelijksoortig. Afb. 42

Verschillende maaimethodes

Wonneer het apparaat correct is gemonteerd, maait het onkruid en hoog gras op moeilijk bereikbareplaatsen, zoals langs hekken, muren en funderingen, en rondon bomen. Het kan ook worden gebruikt voor "maaien" om wildgroei zich bij de grond te verwijderen voor het Voorbereiden van een tuin of het schoonmaken van een specifiek gebied. Afb. 43

Let op: Zelfs bij voorzichtig gebruik za het maaien bij funderingen, stenen of betonnen muren, etc. leiden tot boven normale slijtage van de draad.

Trimmen/maaien

Zwenk de trimmer met een zeisachtige beweging van zijkant aan zijkant. Houd de draadspoel algijd parall eten opzichte van de ondergrond. Controller het terrein en stel de gewenste maaihoogte vast. Houd de draadspoel in de gewenste hoogte om een gelijmatige snede te verkrijgen. Afb. 43

Laag trimmen

Houd de trimmer met een lichte Kanteling recht voor u, zodate de onderkant van de spoel zich boven de grond bevindt en de draad de juiste maaihoogte raakt. Maai altijd van u af. Trek de trimmer Niet maar u toe.

Maaien bij een hek /fundament

Benader bij het maaien langzaam gaashekken, pikethekken, natuurstenen muren en fundamenten om er dicht langs te maaien, maar zonder dat u met de draad gegen de hindernis slaat. Als de draad bijvoorbèeld in contact kommt met stenen, stenen muren of fondamenten, zal deze slijten of rafelen. Als de draad het gaas raakt, breekt het af.

Trimmen rondon bomen

Trim rondon boomstammen, benader deze langzaam zodat de draad de schors Niet raakt. Loop rond de boom en maai hierbij van links maar rechts. Benader gras of onkruid met het uiteinde van de draad en kantel de draadspoel iets় voren.

Waarschuwing: Wees uiterst voorzichtig bij maaien. Neem bij dergelijkke werkzaamheden een afstand van 30 meterussen u en andere personen of dieren in acht.

Maaien

Bij het maaien, pakt u alle vegetatie tot op de bodem mee. Hiertoe kanfelt u de spoel maar rechts in een hoek van 30 graden. Zet de handgreep in de gewenste positie. Wees u bewust van het verhoogde gevaar voor letsel bij de gebruiker, toeschouwers en dieren, alsmede het risico op schade aan eigendommen als gevolg van wegsglingerde voorwerpen (bijv. stenen).

Waurschuwing: Verwijderen met het apparaat geen voorwerpen van trotoirs etc..!

Het apparatus is een krachtig gereedschap, enkleine stenen of andere voorwerpen hunnen 15 meter of meer worden weggeslingerd en verwondingen of schade aan auto's, huiizen en ruiten veroorzaken.

Vastklemmen

Als het snijmes vastloopt bzwat de vegetatie te dicht is, dient u de motor onmiddelijk te stoppen. Maak het apparaat vrij van gras en kreupelhout voordat u deze weer opnieuw in gebruik neemt. Afb. 42

Vermijd terugslag

Bij het werkken met het snijmes bestaat het risico op terugslag als het een stevig obstakel raakt (boomstam, tak, boomstronk, steen ofiets dergelijks). Het apparaat wordt waar bij gegen de draairichting van het gereedschap in teruggeslingerd. Dit kan leiden tot verlies van controle over het apparaat. Gebruik het snijmes Niet nabij hekken, metalen stijlen, afbakeningsstenen offundamen.

10. Onderhoud

Schakel allijd de motor uit en verwijder de bougie-stekker alvorens de onderhouds- of reinigingswerkzaamheden uit te voeren.

1. Besproei het apparaat nooit met water. Dit beschadigd de motor.
2. Reinig het apparaat met een doek, een handveger etc.

Onderhoudsschema
	na 12 be-drijfsuren	na 24 bedrijfs- suren	na 36 be-drijfsuren
Luchtfilter reinigen reinigenervangen
Bougie controleren reinigenervangen

• Als de maiaer een voorwerp tegenkocht.
• Als de motor plotseling stopt.
• Als het mes is verbogen (niet zich weerrechtbuigen!).
• als de aandrijving beschadigd is.

Vervangen van de spoel/het snijdraad afb. 35 - 39

1. De spoel (1), zoals in hoofdstuk 8.4 beschreiben, demonteren. De spoel samendrukken en een behuizingshelft verwijdenen afb. 35.
2. Spoelschoteluit de spoelbehuzing nemen afb.36.
3. Eventeel snijdraad verwijderen.
4. Vouw de nouvelle snijdraad in het midden en hang\ deze Ius in de uitsparing van de spoelschotel.
   Afb. 37
5. Wikkel de draad onder spanning linksom op. De spoelverdeler scheidt hierbij de beiden helften van het snijdraad. Afb. 38
6. Haak de LaTeX 15 cm van de twee draadeinden in de tegenoverliggende draadhoulders van de spoelschotel. Afb. 39
7. Breng de beiden draadeinden door de metalen oogjes in de spelobehuizing.
8. Druke spoelschotel in de spoelbehuiizing. Afb. 36
9. Trek kort en stevig aan beiden draadeinden om zeuit de draadholders los te make.
10. Voeg de behuizingshelften wee samen. Afb. 35
11. Overtollig draad tot ca. 13 cm afkorten. Dit vermindert de belasting van de motorijdens het starten en opwarmen.
12. Spoel werk monteren (zie hoofdstuk 8.4). Als de volledige spoel worden verrangen,kest u punt 3-6 overslaan.

Slijpen van het snijmes

Het snijmes kan na verloop van tijd bot worden

• Als u dit constasteert, moet u de schroef losdraaien waarmee het snijmes op de beschermkap is bevestigd.

• Zet het mes vast in een bankschoef.

• Slijp alle 3 de lemmets van het mes met een platte vijl en let erop dat de hoek van de snijkant worden aangehouden. Vijl slechts in een richting.

Vervang of scherp het lemmet aan het einde van elk maaiseizoen of wanner dit nodig is.

Als de lemmets Niet zijn uitgebalanceerd, za de motorzeis sterk/TRillen, wat letselgevaar oplevert!

Bougie verrangen reinigen.

Afb. 32-33

1. Zodra de motor is afgekoeld, verwijdert u de bougie met de meegeleverde steeksleutel.
2. Reinig de bougie met een staalborstel.
3. Stel de opening met een voelermaat in op 0,5 tot 0,7 mm.
4. Plaats de bougie voorzichtig met de hand, zodate het schroefdraad Niet beschadigd raakt.
5. Nadat u de bougie heeft geplaatst, draait udezemet de bougiesleutel vast.

Luchtfilter reinigen, afb. 28 - 31

Vervuilde luchtfilters verminderen het motorvermögen door een te geringe luchttoevoer maar de carburateur. Regelmatige contrôle is.daarom absolutnoodzakelijk

• Maak het deksel van de luchtfilter los en verwijderd het sponsiflterelement.
• Plaats het deksel van het luchtfilter waar terug zodat er niets in het luchtkanaal kan vallen.
• Reinig het filtrelement in een warm sopje, spoel het af en LAST deze aan de lucht drogen.

Let op: Luchtfilter nooit met benzine of brandbare oplosmiddelen reinigen.

Controle van het oliepeil

Let op! Motor nooit zonder of met te weinig olie gebruiken. Dit kan leiden tot ernstige schade aan de motor. Ulitsluitend motorolie SAE 30 / 10W30 gebruiken.

Controle van het oliepeil afb. 45

• Apparaat op een vlak oppervlak opstellen.
• De oliepeilstok door maar links te draaien los-schroeven en de peilstok afvegen. Peilstok weer tot aan de aanslag in de vulpijp draaien.
• Peilstok eruit trekken en in horizontale positie het oliepeil aflezen. Het oliepeil要去 zich:tussen de max en min van de oliepeilstok (45) bevinden.

Olieverversing afb. 44 - 45

• Het verversen van de motorolie要去aarlijksvoor het begin van het seizoen bij bedrijswarme en uitgeschakelde motor worden uitgevoerd.
• Alleen motorolie (SAE 30 / 10W30) gebruiken.
• Olievuldop (23) openen.

• Tap de warme motorolie in een opvangbak af.

• Motorolie tot aan de bovenste markings van de oliepeilstok bijvullen (ca. 0,08 l), vul het apparaat Niet te vol.

Verbruike olie要去 conform de geldende voorschriften worden verwijderd.

Waurschuwing!

Laat de motor nooit draaien, als het luchtfiltrelement Niet is geplaatst.

Haakse overbrenging smeren

Behandel deze met vet op lithiumbasis. Verwijder de bout en breng het vet in, verdraai de schacht met de hand tot het vet uittreedt en breng cervolgens de bout waar aan.

Apparaat bewaren

Reinig het apparaat na gebruik grondig. Bewaar het apparaat op een droge locatie; LAST DE MOTOR eerst afkoelen.

Belangrijke aanwijzing bij reparatie:

Als het apparaat voor reparatie geretourneerd worden, moet het apparaat vanwege veiligheidsredenen vrij van olie en benzine geretourneerd worden aan het servicestation.

Service-informatie

Let op dat bij dit product de volgende delen onderhevig zich aan gebruiksmatte of natuurlijke slijtage, resp. de volgende delen als verbruiksmaterialial worden gebruikt. Slijtageonderdelen*: Spoel, snijmes, bougie, luchtfilter

Reserveonderdelen en accessoires zijn verkrijgbaar bij ons servicecentrum. Scan hiertoe de QR-code op de titelpagina.

11. Opslag

Reiniging

• Houd de grepen olievrij zodate u een goede houvast heeft.
• Reinig zo nodig het apparaat met een vochtig doek en eventueel met een mild spoelmiddel.

Letop!

• Trek vór elke reiniging de bougiestekker los.
• Dompel het apparaat om te reinigen nooit onder in water of andere vloeistoffen.
• Bewaar de motorzeis op een veilige en droge plaats en buiten het bereik van kinderen.

Opslag

Voorzichtig: Berg het apparaat nooit langer op dan 30 dagen zonder de volgende stappen uit te voeren:

Het apparatus opbergen

Als u het apparaat langer dan 30alen wilt opbergen, moet deze hiervoor geschikt worden gemaakt. Anders zal de in de carburateur aanwezigre, resterende brandstof verdund worden en kan een rubberachtig bezinksel achechterblijven.

Hierdoor wird het starten moeilijker en zullen er kostbare reparatiewerkzaamheden要去en worden uitgevoerd.

1. Verwijder langzaam het deksel van de brandstof-tank om eventuele druk in de tank af te tappen. Leeg de tank voorzichtig.
2. Start de motor en LASTEZ de la motor stopt om het brandstof uit de carburateur te verwijderen.
3. Laat de motor afkoelen (ca. 5 minutes).
4. Verwijder de bougie
5. Doe 1 theelepel schoon 4-takt-olie in de verbrandingsruimte. Trek nu meertere keren langzaam aan het starterkoord om de interne componenten van een oliecoating te voorzien. Plaats de bougie wee terug.

Aanwijzing: Berg het apparaat op een droge locatie op, ver uit de buurt van mogelijkke ontstekingsbronnen, zoals bijv. een oven, heetwaterboiler met gas, gasdroger etc.

Opniew in gebruik nemen

1. Verwijder de bougie.
2. Trek snel aan het starterkoord om overtollige olieuit de verbrandingsruimte te verwijdenen.
3. Reinig de bougie en let op de juiste elektrodeafstand op de bougie; of plaats een neue bougie met de juiste elektrodeafstand.
4. Bereid het apparaat voor gebruik voor
5. Vul de tank met de juiste soort brandstof.
6. Controller het oliepeil.

Transport

Als u het apparaat wilt Transporteren, moet u de benzinetank leegmaken, zoals in hoofdstuk 8 worden togetgelicht. Verwijder grof vuil van het apparaat met een borstel of handveger.

12. Afvalverwerking en hergebruik

Aanwijzingen op de verpakking

De verpakkingsmaterialen zijn recyclabaar. Verpakkingen milieuvriendelijk afvoeren.

Informatie over het afvoeren van versleten apparaatuur(Int) opvragen bij uw gemeente.

Brandstoffen en oliën

• Voor het afvoeren van het apparaat要去en de brandstoftank en het motorreservoir worden geleegd!
• Brandstof en motorolie horen nicht bij het huishoudelijkke afval of in het riool, maar要去en worden ingezameld resp. geschienen worden afgevoerd!
• Lege olie- en brandstoffanks moet milieuvriendelijk worden afgevoerd.

13. Verhelpen van storingen

De volgende tabel toont storingssymptomen en beschrijft hoe u deze op kut losen, als uw machine Niet goed werkt. Als u het probleem nicht kut vinden en kan oplossen, neem dan contact op met uw service-werkplaats.

Storing Mogelijkeoorzaak Oplossing
Het apparaat springt nicht aan.	• Onjuist handelen bij het starten. • Weggeslipte of vochtige bougie • Onjuiste instelling carburateur • Lemmet resp. draadspoel onjuist gemon-teerd • geen brandstof in de tank	• Volg de aanwijzingen voor het starten • Bougie reinigen of door nieuwe verrangen. • Erkende klantenservice raadplegen. • Monteer het lemmet resp. de draadspoel opnieuw. • Controller het brandstofpeil.
Het apparaat springt aan, heeftECHTERNiet het vol-ledige vermogen.	• Onjuiste instelling van de choke-kabel • Vuil luchtfilter • Onjuiste instelling carburateur • Snijmessen stomp	• Chokehendel in 30 sitie zetten. • Luchtfilter reinigen • Erkende klantenservice raadplegen. • Snijmessen slijpen resp. verrangen
De motor draait onregel-matig	• Onjuiste elektradeafstand van de bougie • Onjuiste instelling carburateur	• Bougie reinigen en elektrode-afstand instellen of weitere bougie plaatsen. • Erkende klantenservice raadplegen.
De motor loopt warm • Motor is overbelast • Las regelmatig pauzes in

Erinevad lokiemeetodid

Krumgriezis / griezejplatne

• Nostipriniet asmeni. 8.-10. att.
  Nonemiet arejo atloku pec uzgieznu atskruveesanas. Tadiereguljiet asmeni (4), arejo atloku (25), parsegu (24) un uzgieznus. leverojiet, lai asmens griesanas virziens sakristu ar bultinas virzienu uz asmens. Turiet atloku ar skruvgriezi un pievelciet uzgiezni preteji pulkstenraditaja virzienam; uzmaniet, lai uzgieznis buteurosi dostiprinats.
• Atbrivojiet asmeni. Turiet atloku ar skruvgiezi un atskrvehjet uzgriezni; tad jus varat nonemt asmeni.

Bridinajums!

Merknad om emballasjen

Emballasjemateriale kan resirkuleres. Vennligst kast emballasje pa en miljøvennlig mæt.

Du kan finne ut hvordan du kasserer det gamle apparatet hos dinCOMMUNE-ller byadministra-sjon.

Drivstoff og oljer

• Før kassering av apparatet ma drivstofftanken og motoroljebeholderen tommas!
• Drivstoff og motorolje skal ikke kastes i husholdningsavfall eller avlop, men på samles inn eller kasseres separat!
• Tomme olje- og drivstoffbeholderere skal kasseres pa en miljøvennlig mæte.

13. Feilsøking

Zichtbare gebrenen moeten binnen de 8 dagn na ontvangst van de goederen worden gemeld, zo niet verliest de verkoper elke aanspraak op grond van deze gebreken. Onze machines worden geleverd met een garantie voor de duur van de wettelijkke garantietermijn. Deze termijn gaat in vanaf het moment dat de koper de machine ontvangt. De garantie houdt in dat wij elk onderdeel van de machine dat binnen de garantietermijn aantoonhaar onbruikhaar wordl als gevolg van ma

teriaal- of productiefouten, kosteloos verrangen. De garantie verwaltECHTER bij verkeerd gebruik of verkeerde behandeling van de machine.Voor onderden die wij Niet zich producereren,geven wij enkel de garantie die wijZFiel krijgen van de oorspronkelijke leverancier. De Kosten voor de montage van niewe onderden vallen ten laste van de koper.Eisen tot het aanbringen van veranderingen of het toestaan van een knoting en overige schadeloosstellingsclaims zijn uitgesloten.

Garantia ES
