NÁVOD NA OBSLUHU TS310 SCHEPPACH

Stolová kotúčová pílaPreklad originálneho návodu na obsluhu

Vysvetlenie symbolov na prístroji Pred uvedením do prevádzky si prečítajte návod na obsluhu a bezpečnostné upozornenia a dodržiavajte ich! Noste ochranné okuliare! Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikať zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávať! Noste ochranné okuliare. Počas práce vznikajú iskry alebo z výrobku odletujú úlomky, triesky a prach, ktoré môžu zapríčiniť stratu zraku. Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča! Výrobok zodpovedá platným európskym smerniciam. m Pozor! V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, opatrili touto značkou Výrobok zodpovedá platným srbským smerniciam.www.scheppach.com

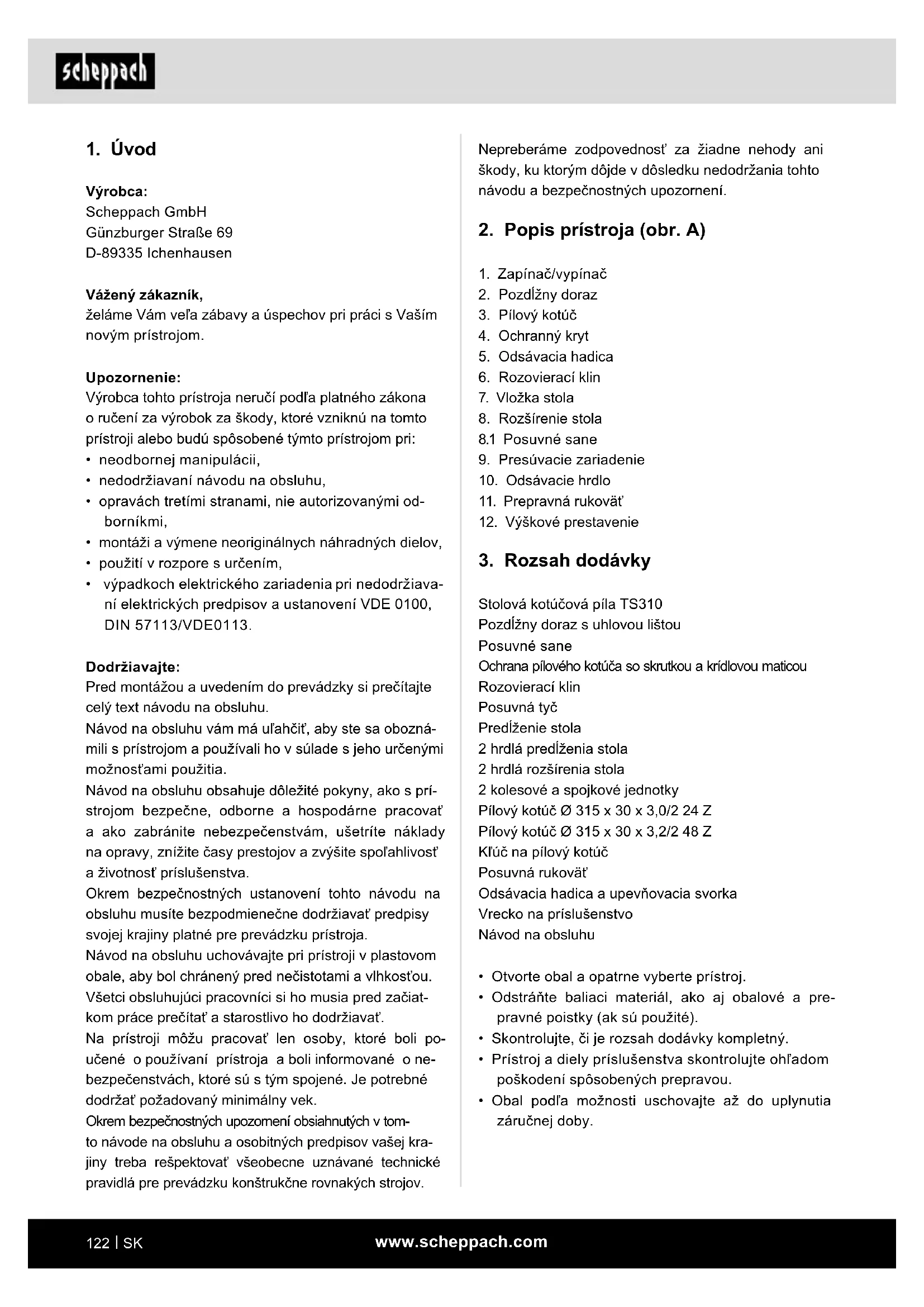

Výrobca: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Vážený zákazník, želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom. Upozornenie: Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,

• montáži a výmene neoriginálnych náhradných dielov,

• použití v rozpore s určením,

• výpadkoch elektrického zariadenia pri nedodržiava- ní elektrických predpisov a ustanovení VDE 0100, DIN 57113/VDE0113. Dodržiavajte: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Návod na obsluhu vám má uľahčiť, aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia. Návod na obsluhu obsahuje dôležité pokyny, ako s prí- strojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva. Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja. Návod na obsluhu uchovávajte pri prístroji v plastovom obale, aby bol chránený pred nečistotami a vlhkosťou. Všetci obsluhujúci pracovníci si ho musia pred začiat- kom práce prečítať a starostlivo ho dodržiavať. Na prístroji môžu pracovať len osoby, ktoré boli po- učené o používaní prístroja a boli informované o ne- bezpečenstvách, ktoré sú s tým spojené. Je potrebné dodržať požadovaný minimálny vek. Okrem bezpečnostných upozornení obsiahnutých v tom- to návode na obsluhu a osobitných predpisov vašej kra- jiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (obr. A)

11. Prepravná rukoväť

Stolová kotúčová píla TS310 Pozdĺžny doraz s uhlovou lištou Posuvné sane Ochrana pílového kotúča so skrutkou a krídlovou maticou Rozovierací klin Posuvná tyč Predĺženie stola 2 hrdlá predĺženia stola 2 hrdlá rozšírenia stola 2 kolesové a spojkové jednotky Pílový kotúč Ø 315 x 30 x 3,0/2 24 Z Pílový kotúč Ø 315 x 30 x 3,2/2 48 Z Kľúč na pílový kotúč Posuvná rukoväť Odsávacia hadica a upevňovacia svorka Vrecko na príslušenstvo Návod na obsluhu

• Otvorte obal a opatrne vyberte prístroj.

• Odstráňte baliaci materiál, ako aj obalové a pre- pravné poistky (ak sú použité).

• Skontrolujte, či je rozsah dodávky kompletný.

• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou.

• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.www.scheppach.com

Pozor Prístroj a obalové materiály nie sú hračkami pre de- ti! Deti sa nesmú hrať s plastovými vreckami, fóliami a malými dielmi! Hrozí nebezpečenstvo prehltnutia a zadusenia!

4. Použitie v súlade s určením

Stolová kotúčová píla slúži na pozdĺžne a priečne re- zanie (len s priečnym dorazom) dreva akéhokoľvek druhu v rozsahu zodpovedajúcom veľkosti stroja. Guľatiny akéhokoľvek druhu sa nesmú rezať. Stroj sa môže používať iba v súlade so svojím určením. Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokoľvek druhu ručí po- užívateľ/obsluha a nie výrobca. Používať sa smú iba pílové kotúče, ktoré sú vhodné pre stroj (pílové kotúče HM alebo CV). Použitie pílových kotúčov a rozbrusovacích kotúčov všetkých typov je zakázané. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu. Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, mu- sia byť oboznámené so strojom a možnými nebezpe- čenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavať predpisy na zabránenie úrazom. Musia sa dodržiavať aj iné všeobecné pracovno-lekár- ske a bezpečnostno-technické pravidlá. Pozor! Pri použití prístrojov sa musí dodržiavať niekoľko bezpeč- nostných opatrení, aby sa predišlo poraneniam a škodám. Dôkladne si prečítajte predložený návod na obsluhu/bez- pečnostné upozornenia. Tento návod dobre uschovajte, aby ste mali tieto informácie neustále k dispozícii. V prípa- de, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu / bezpečnostné upozornenia. Nepreberáme zodpovednosť za žiadne nehody ani ško- dy, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení. Pri škodách vzniknutých v dôsledku zmien na stroji sa vylučuje záruka výrobcu. Napriek používaniu v súlade s určením nie je mož- né celkom vylúčiť určité faktory zostatkového rizika. Podmienené konštrukciou a výstavbou stroja sa môžu vyskytnúť nasledujúce riziká:

• kontakt s pílovým kotúčom v nezakrytej oblasti pílenia.

• zasiahnutie do bežiaceho pílového kotúča (rezné poranenie).

• spätný náraz obrobkov a častí obrobkov.

• zlomenia pílového kotúča.

• vymrštenie chybných častí pílového kotúča z tvrdé- ho kovu.

• poškodenia sluchu pri nepoužívaní potrebnej ochra- ny sluchu.

• zdraviu škodlivé emisie z drevených prachov pri po- užívaní v uzatvorených priestoroch. Dbajte, prosím, na to, že naše prístroje neboli v sú- lade s určením skonštruované na komerčné, reme- selné ani priemyselné použitie. Ak sa prístroj použí- va v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

5. Všeobecné bezpečnostné upozor-

nenia Pozor! Pri používaní elektrických prístrojov je nut- né na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečen- stvom požiaru dodržiavať nasledujúce základné bez- pečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte. Bezpečná práca 1 Vaše pracovné okolie udržiavajte čisté. – Následkom neporiadku v pracovnej oblasti môžu byť nehody. 2 Zohľadnite vplyvy okolia. – Elektrické prístroje nevystavujte dažďu. – Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí. – Postarajte sa o dobré osvetlenie pracovnej oblasti. – Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu. 3 Chráňte sa pred zásahom elektrickým prúdom. – Zabráňte kontaktu tela s uzemnenými dielmi (napr. rúrami, radiátormi, elektrickými sporákmi, chladiacimi zariadeniami). 4 Zabráňte prístupu detí! – Nedovoľte iným osobám dotýkať sa nástroja alebo kábla, zabráňte im v prístupe do vašej pracovnej oblasti. 5 Nepoužívané elektrické prístroje bezpečne uscho- vajte. – Nepoužívané elektrické prístroje sa musia skla- dovať na suchom, vysoko položenom alebo uza- tvorenom priestore, mimo dosahu detí.www.scheppach.com

– Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte. – Rukoväte udržiavajte suché, čisté a bez známok oleja a tuku. 14 Vytiahnite zástrčku zo zásuvky. – Pri bežiacom pílovom kotúči nikdy neodstraňujte triesky, piliny alebo zaseknuté kusy dreva. – Pri nepoužívaní elektrického náradia, pred údrž- bou a pri výmene nástrojov, ako napríklad pílový kotúč, vrták, fréza. 15 Nenechávajte zasunuté prístrojové kľúče. – Pred zapnutím sa uistite, že kľúče a nastavovacie prístroje sú odstránené. 16 Zabráňte neúmyselnému nábehu. – Uistite sa, že je spínač pri zasunutí zástrčky do zásuvky vypnutý. 17 Pre vonkajšiu oblasť používajte predlžovací kábel. – Na voľnom priestranstve používajte iba povolené a príslušne označené predlžovacie káble. – Používajte káblový bubon iba v rozvinutom stave. 18 Buďte vždy pozorní. m Dávajte pozor na to, čo robíte. Pri práci sa riaďte zdravým úsudkom. Elek- trický prístroj nepoužívajte, ak sa nesústredíte. 19 Elektrický prístroj skontrolujte ohľadne prípadných poškodení. – Pred ďalším používaním elektrického náradia sa musia ochranné zariadenia alebo ľahko poško- dené diely dôkladne prekontrolovať ohľadne ich bezchybnej funkcie v súlade s určením. – Skontrolujte, či pohyblivé diely fungujú bezchyb- ne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namonto- vané a splniť všetky podmienky pre zaručenie bezchybnej prevádzky elektrického náradia. – Pohyblivý ochranný kryt sa v otvorenom stave nesmie zaseknúť. – Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechať opraviť alebo vyme- niť v autorizovanej odbornej dielni, pokiaľ nie je v návode na obsluhu uvedené inak. – Poškodené spínače sa musia nechať vymeniť v dielni zákazníckeho servisu. – Nepoužívajte chybné ani poškodené prípojné vedenia. – Nepoužívajte žiadne elektrické prístroje, pri kto- rých nie je možné spínač zapnúť a vypnúť. 20 POZOR! – Pri dvojúkosových rezoch buďte mimoriadne opatrní. 21 POZOR! – Používanie iných nástrojov a iného príslušenstva môže pre vás znamenať nebezpečenstvo poranenia

6 Váš elektrický prístroj nepreťažujte. – Pracujte lepšie a bezpečnejšie v uvedenom roz- sahu výkonu. 7 Používajte správny elektrický prístroj. – Elektrické prístroje nepoužívajte na ťažké práce. – Elektrický prístroj používajte iba na taký cieľ, na aký je určený. Ručnú kotúčovú pílu nepou- žívajte napríklad na rezanie konárov ani polien. – Elektrický prístroj nepoužívajte na rezanie pali- vového dreva. 8 Noste vhodný odev – Nenoste voľné oblečenie ani šperky, mohli by byť zachytené pohyblivými časťami. – Pri prácach na vonku odporúčame nosiť pro- tišmykovú obuv. – Pri dlhých vlasoch noste sieťku na vlasy. 9 Používajte ochranné prostriedky. – Noste ochranné okuliare. – Pri prácach, pri ktorých sa vytvára prach, noste ochrannú masku. 10 Pripájajte zariadenie na odsávanie prachu. – Ak sú k dispozícii prípojky na odsávanie prachu a prípojky zachytávacieho zariadenia, presvedčte sa, či sú tieto pripojené a správne použité. – Prevádzka v uzatvorených priestoroch je povole- ná iba s vhodným odsávacím zariadením. 11 Obrobok zaistite. – Na upevnenie obrobku používajte upínacie za- riadenia alebo zverák. Obrobok je ním držaný bezpečnejšie ako rukou a umožní to obsluhu stroja obomi rukami. – Pri dlhých obrobkoch sa vyžaduje prídavná pod- pera (stôl, kozlíky atď.) na zabránenie prevráteniu stroja. – Obrobok vždy pevne zatlačte proti pracovnej doske a dorazu, aby sa zabránilo kývaniu, príp. otáčaniu obrobku. 12 Vyhýbajte sa abnormálnemu držaniu tela – Postarajte sa o bezpečný postoj a neustále udr- žiavajte rovnováhu. – Vyhýbajte sa „nešikovným“ polohám rúk, pri kto- rých by ste mohli nečakaným skĺznutím jednej ale- bo oboch rúk prísť do kontaktu s pílovým kotúčom. 13 O vaše nástroje sa dôkladne starajte – S cieľom lepšej a bezpečnej práce udržiavajte rezné nástroje ostré a čisté. – Dodržiavajte upozornenie k mazaniu a výmene nástrojov. – Pravidelne kontrolujte prípojné vedenie elektric- kého náradia a pri poškodení ho nechajte vymeniť uznávaným odborníkom.www.scheppach.com

trického prístroja. Podľa možností používajte pílové kotúče, ktoré boli skonštruované na zníženie tvorby hluku, pravidelne vykonávajte údržbu elektrického prístroja a nástrojových násadcov, v prípade potreby vykonajte ich opravu s cieľom zníženia hluku. – Chyby na elektrickom prístroji, ochranných zaria- deniach alebo nástrojových násadcoch ihneď po ich zistení oznámte osobe zodpovednej za bez- pečnosť. Bezpečná práca – Na bezpečné vedenie obrobku popri pílovom kotúči používajte posuvnú tyč alebo rukoväť s posuvným drevom. – Uistite sa, že je vždy použitý rozovierací klin a že je správne nastavený. – Používajte horné ochranné zariadenie na pílový kotúč a dbajte na správne nastavenie. – Používajte iba pílové kotúče, ktorých najvyššie po- volené otáčky nie sú nižšie ako maximálne otáčky vretena nasadzovacieho nástroja a také, ktoré sú vhodné na rezanie materiálu. – Bez použitia vhodného ochranného zariadenia nevykonávajte žiadne polodrážkovania ani drážky, ako napr. tunelové ochranné zariadenie umiestnené nad stolom píly. – Kotúčové píly sa nesmú používať na drážkovanie (drážka ukončená v obrobku). – Pri preprave elektrického prístroja používajte iba prepravné zariadenia. Na manipuláciu ani prepravu nikdy nepoužívajte ochranné zariadenia. – Dávajte pozor na to, aby ste počas prepravy prikryli horný diel pílového kotúča, napríklad ochranným zariadením. – Dávajte pozor na to, aby ste použili iba také dištanč- né podložky a krúžky vretena, ktoré sú vhodné na účel uvedený výrobcom. – Podlaha v okolí stroja musí byť rovná, čistá, bez častíc, ako napr. pílín a zvyškov po rezaní. – Pracovná poloha vždy zboku od pílového kotúča. – Z oblasti rezania neodstraňujte žiadne zvyšky po re- zaní ani iné diely obrobku, pokiaľ stroj beží a pílový agregát sa ešte nenachádza v pokojovej polohe. – Dávajte pozor na to, aby bol stroj, ak je to možné, vždy upevnený na pracovnom pulte alebo stole. – Dlhé obrobky zaistite proti spadnutiu na konci pro- cesu rezania (napr. valčekovým stojanom alebo val- čekovým kozlíkom). – m Pozor! Pri bežiacom pílovom kotúči nikdy neod- straňujte triesky, piliny alebo zaseknuté kusy dreva. 22 Elektrický prístroj nechajte opraviť vyučeným elektrikárom. – Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vy- konávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjsť k nehodám. 23 Kábel nepoužívajte na účely, na ktoré nie je určený. – Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráňte pred horúčavou, ole- jom a ostrými hranami. Dodatočné bezpečnostné upozornenia Bezpeč- nostné opatrenia – Varovanie! Nepoužívajte poškodené, popraskané ani deformované pílové kotúče. – Opotrebovanú vložku stola vymeňte. – Používajte iba pílové kotúče odporučené výrobcom, ktoré zodpovedajú norme EN 847-1. m Varovanie! Pri výmene pílového kotúča dávajte pozor na to, aby šírka rezu nebola menšia a hrúbka kmeňového listu pílového kotúča nebola väčšia ako je hrúbka rozovieracieho klinu! – Dávajte pozor na to, aby ste na rezaný materiál po- užili vhodný pílový kotúč. – Noste vhodné osobné ochranné prostriedky. Tento ob- sahuje: Ochrana sluchu na zabránenie možnému vzni- ku nedoslýchavosti, ochrana dýchacích ciest na zabrá- nenie riziku vdýchnutia nebezpečného prachu. – Pri manipulácii s pílovými kotúčmi a drsnými materi- álmi noste rukavice. – Pílové kotúče, ak je to možné, noste v úložnom puzdre. – Noste ochranné okuliare. Počas práce vznikajú is- kry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčiniť stratu zraku. – Elektrický prístroj pri rezaní dreva pripojte k zaria- deniu na zachytávanie prachu. Emisie prachu sú, okrem iného, ovplyvnené druhom obrábaného ma- teriálu, významom lokálnej separácie (zazname- nanie alebo zdroj) a správnym nastavením krytov/ vodiacich plechov/vedení. – Nepoužívajte pílové kotúče z vysokolegovanej rých- loreznej ocele (HSS oceľ). – Posuvnú tyč alebo posuvné drevo pri nepoužívaní vždy uchovávajte na elektrickom náradí v jeho držiaku. Údržba a oprava – Pri všetkých nastavovacích a údržbových prácach vytiahnite sieťovú zástrčku. – Príčinu hluku ovplyvňujú rôzne faktory, okrem iného aj povaha pílových kotúčov, stav pílového kotúča a elek-www.scheppach.com

Zvyškové riziká Elektrické náradie je skonštruované podľa stavu tech- niky a prijatých bezpečnostno-technických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.

• Napriek všetkým prijatým opatreniam môžu pretrvá- vať zvyškové riziká, ktoré nie sú očividné.

• Zvyškové riziká je možné minimalizovať, ak sa dodr- žiavajú „bezpečnostné upozornenia“, „použitie v sú- lade s určením“, ako aj návod na obsluhu.

• Stroj zbytočne nezaťažujte: príliš veľký tlak pri pí- lení rýchlo poškodzuje pílový kotúč. To môže viesť k zníženiu výkonu stroja pri obrábaní a k zníže- niu presnosti rezu.

• Vyhýbajte sa náhodným uvedeniam stroja do pre- vádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačiť tlačidlo prevádzky.

• Používajte nástroj, ktorý sa odporúča v tejto príruč- ke. Tak dosiahnete, že vaša píla bude podávať op- timálne výkony.

• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.

• Pred vykonaním nastavovacích alebo údržbových prác vypnite prístroj a vytiahnite sieťovú zástrčku.

Zástrčka Schuko CEE 16 A Hmotnosť cca 55 kg 57 kg Pílový kotúč z tvrdokovu 24 Z predmontovaný Ø 315 x Ø 30 x 3 mm Pílový kotúč z tvrdokovu 48 Z Ø 315 x Ø 30 x 3,2 mm Rozmer stola 800 x 550 (950) mm Výška rezu max. 90° 83 mm Výška rezu max. 45° 53 mm – Na účely odstraňovania porúch alebo odstránenia zaseknutých kusov dreva vypnite stroj. – Vytiahnite sieťovú zástrčku – – Prestavovacie, nastavovacie, meracie a čistiace práce vykonávajte iba pri vypnutom motore. – Vy- tiahnite sieťovú zástrčku – – Pred zapnutím sa uistite, že kľúče a nastavovacie nástroje sú odstránené. Varovanie! Tento elektrický prístroj vytvára počas pre- vádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvniť aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrteľných poranení odporúčame osobám s im- plantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obslu- hovať elektrické náradie. Bezpečnostné upozornenia týkajúce sa manipulá- cie s pílovými kotúčmi 1 Používajte iba prístroje, s ktorými viete manipu- lovať. 2 Dodržiavajte maximálne otáčky. Najvyššie otáčky uvedené na prístroji sa nesmú prekročiť. Ak je to uvedené, dodržiavajte rozsah otáčok. 3 Dodržiavajte smer otáčania pílového kotúča. 4 Nepoužívajte žiadne prístroje s trhlinami. Prístroje s trhlinami vyraďte. Oprava nie je povolená. 5 Upínacie plochy zbavte nečistôt, tuku, oleja a vody. 6 Nepoužívajte žiadne redukčné krúžky ani puzdrá na zmenšenie otvorov pri kotúčoch kotúčových píl. 7 Dbajte na to, aby xované redukčné krúžky na za- istenie nástroja mali rovnaký priemer a minimálne 1/3 rezného priemeru. 8 Uistite sa, že xované redukčné krúžky sú navzá- jom paralelné. 9 S nástrojmi manipulujte s opatrnosťou. Skladujte ich v originálnom obale alebo v špeciálnych puzdrách. Na zlepšenie bezpečného uchopenia a zníženie rizika poranenia noste ochranné rukavice. 10 Pred použitím nástrojov sa uistite, že všetky ochranné zariadenia boli upevnené v súlade s predpismi. 11 Pred použitím sa uistite, že vami používaný ná- stroj zodpovedá technickým požiadavkám tohto elektrického prístroja a je upevnený v súlade s predpismi. 12 Dodaný pílový kotúč používajte iba na rezanie do dreva, nikdy na obrábanie kovov.www.scheppach.com

Upozornenie: Ak sú spoje zaistené skrutkou (guľatá hlava alebo šesťhran), šesťhrannými maticami a pod- ložkou, musí sa podložka umiestniť pod maticu. Skrutky vždy zasúvajte zvonka dovnútra, spoje zaisťuj- te maticami zvnútra. Upozornenie: Matice a skrutky počas montáže utiahni- te iba do tej miery, aby nespadli. Ak sa matice a skrutky utiahnu/pritiahnu už pred koneč- nou montážou, nie je možné vykonať konečnú montáž. m Pozor! Pred uvedením do prevádzky je nevyhnutné výro- bok úplne zmontovať! Obr. 1 Položte dosku stola (1) na pracovný stôl (odstráňte vý- plň balenia a pod motorom). Obr. 1,1 Namontujte nohu stojana (2) na dosku stola pomocou 2 skrutiek so šesťhrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6. Obr. 2 Namontujte spínač (6) na dosku stola pomocou 2 skru- tiek so šesťhrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6. Obr. 3 Namontujte nohu stojana (3) na dosku stola pomocou 2 skrutiek so šesťhrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6. Obr. 4 Namontujte nohu stojana (4) na dosku stola pomocou 2 skrutiek so šesťhrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6. Obr. 5 Namontujte nohu stojana (5) a držiak hadice (b) na dosku stola pomocou 2 skrutiek so šesťhrannou hla- vou M6 x 16, 2 podložiek 6 a 2 matíc M6. Obr. 6 / 6.1 Namontujte 2 pozdĺžne výstuhy (10) a 2 priečne vý- stuhy (9) na nohy stojana (2, 3, 4 a 5) pomocou 12 skrutiek so šesťhrannou hlavou M6 x 16, 12 podložiek 6 a 12 šesťhranných matíc M6. Výškové prestavenie 0 – 83 mm Pílový kotúč otočný 0 – 45°

• Prevádzkový režim S6 40 %: Priebežná prevádzka s prerušovaným zaťažením (trvanie cyklu 10 min). Aby sa motor nezahrial na zakázanú hodnotu, smie sa mo- tor prevádzkovať len na 40 % trvania cyklu s uvede- ným menovitým výkonom a potom sa musí prevádzko- vať len na 60 % trvania cyklu bez zaťaženia. Hodnoty hluku Hodnoty hluku boli stanovené v súlade s normou EN 1870. Hladina akustického tlaku L

3 dB Noste ochranu sluchu. Vplyv hluku môže spôsobiť stratu sluchu. Celkové hod- noty vibrácií (vektorový súčet troch smerov) stanovené podľa normy EN 1870.

7. Zloženie a obsluha

Pred uvedením do prevádzky

• Pred uvedením do prevádzky je nutné namontovať všetky kryty a bezpečnostné zariadenia v súlade s predpismi.

• Pílový kotúč sa musí voľne pohybovať.

• V prípade už spracovaného dreva dávajte pozor na cudzie telesá, ako napr. klince alebo skrutky atď.

• Skôr než stlačíte zapínač/vypínač, uistite sa, či je pí- lový kotúč správne namontovaný a či pohyblivé diely vykazujú ľahký chod.

• Pred pripojením stroja sa presvedčte, či sa údaje na typovom štítku zhodujú so sieťovými údajmi.

• Pripojte stroj iba k riadne nainštalovanej zásuvke s ochranným kontaktom, ktorá je zaistená minimálne 16 A.

• Používajte prúdový chránič so spúšťacím prúdom 30 mA alebo menším. Pozor! Pred všetkými údržbovými, prestavbovými a montážnymi prácami na kotúčovej píle sa musí vytiah- nuť sieťová zástrčka. Všetky dodané diely položte na rovný povrch. Rovnaké diely rozdeľte do skupín.www.scheppach.com

Obr. 7 / 7.1 / 7.2 / 7.3 Namontujte dosku predĺženia stola (8) s dvomi vzpe- rami (11) na dosku stola a priečnu výstuhu pomocou 6 skrutiek so šesťhrannou hlavou M6 x 16, 6 podložiek 6 a 6 šesťhranných matíc M6. Skrutky zľahka utiahnite rukou. (Dosku stola (8) je možné namontovať aj bočne ako rozšírenie stola s kratšími vzperami.) Obr. 8 Namontujte odsávacie hrdlo (14) na dolnú ochranu pí- lového kotúča (13) pomocou 4 skrutiek so šesťhrannou hlavou M 4 x 10 a 4 x podložiek 4. Obr. 9 Namontujte presúvacie zariadenie (16) na zadné no- hy stojana (4 a 5) pomocou 4 skrutiek so šesťhrannou hlavou M6 x 16, 4 podložiek 6 a 4 matíc M6. Obr. 10 Postavte stroj na nohy a pevne utiahnite všetky skrutky stola, nôh a vzpier (okrem presúvacieho zariadenia). Obr. 11 Pevne utiahnite presúvacie zariadenie v polohe, aby sa kolesá zľahka dotýkali podlahy. Obr. 12 / 12.1 Namontujte rozovierací klin k pílovému kotúču tak, ako je zobrazené na obrázku. Skrutku zľahka povoľte (nevy- skrutkujte úplne), po nastavení ju znova pevne utiahni- te. Vložka pílového kotúča (19, obr. 13) sa pri tom musí odstrániť. Obr. 13 Po nastavení rozovieracieho klinu znova upevnite vložku pílového kotúča (19) pomocou 4 skrutiek s prí- rubovou hlavou M6 x 16. Obr. 14 Namontujte ochranný kryt (20) na rozovierací klin (18) pomocou skrutky s polguľovou hlavou M6 x 25, pod- ložky 6 a krídlovej matice M6. Obr. 15 Spojte odsávaciu hadicu (21) s odsávacím krytom (20) a odsávacím hrdlom. Pripojenie odsávacieho zariadenia, obr. 15 m VAROVANIE Nebezpečenstvo poranenia očí v dôsledku víriacich triesok

• Noste ochranné okuliare.

• Výrobok prevádzkujte iba s vhodným odsávacím zariadením triesok. Nepoužívajte žiadny domáci vysávač.

1. Pripojte vhodné zariadenie na odsávanie triesok

(nie je v rozsahu dodávky) na odsávacie hrdlo. Odsávacie zariadenie musí spĺňať nasledujúce požia- davky:

• Odporúčaná rýchlosť vzduchu: min. 20 m/s POZOR Pravidelne kontrolujte a čistite odsávacie kanály. Obr. 16 / 16.1 Upevnite hákovú skrutku na pravú stranu nohy pomo- cou 2 podložiek 6 a 2 matíc M6. Sú na ňu zavesené kľúč na pílový kotúč a posuvná tyč. Dve prepravné rukoväti sa namontujú na prednú stra- nu píly, na nohy vľavo a vpravo pomocou 4 skrutiek so šesťhrannou hlavou M6 x 16, 4 podložiek 6 a 4 matíc M6. Montáž pozdĺžneho dorazu, obr. 17 / 17.1 Nasuňte ložiskové kusy na zvierku. Namontujte zvierku na dosku stola pomocou 2 skrutiek s valcovou hlavou M6 x 30, 2 vejárovitých podložiek A 6,4 a 2 šesťhranných matíc. Montáž dorazovej lišty, obr. 18 Namontujte plechovú vložku na pozdĺžny doraz pomo- cou 2 skrutiek s plochou hlavou M6 x 50, 2 podložiek A 6 a 2 krídlových matíc. Nasuňte dorazovú lištu na plechovú vložku a upnite ju krídlovými maticami. Legenda: 1 = vysoká dosadacia plocha 2 = nízka dosadacia plocha Pre upnutie potiahnite upínaciu klapku nahor, pre uvoľ- neniu ju potlačte nadol. Výmena pílového kotúča, obr. 19 Pozor! Vytiahnite sieťovú zástrčku a natiahnite si ochranné rukavice. Uvoľnite krídlovú skrutku z odsávacieho krytu (20) a odstráňte ju.www.scheppach.com

Šikmé prestavenie pílového kotúča

• Po uvoľnení oboch zvieracích skrutiek sa dá pílo- vý kotúč plynule prestaviť v rozsahu od 90° do 45° (pozri stupnicu).

• Nastavenie prekontrolujte na základe skúšobného rezu.

• V prípade potreby vykonajte dodatočné nastavenie na nastavovacích skrutkách. Nastavenie výšky pílového kotúča Pílový kotúč sa dá plynule prestaviť v rozsahu výšky rezu od 0 do 83 mm. Pre bezpečnú a čistú prácu si zvoľte malý presah pílo- vého kotúča k obrobku. Rozovierací klin nastavte podľa obrázka 22. Rozovierací klin je dôležitým ochranným zariadením, ktoré vedie obrobok a zabraňuje zatvoreniu reznej škáry za pílovým kotúčom a spätnému nárazu obrob- ku. Dávajte pozor na hrúbku rozovieracieho klinu. Štiepací klin nesmie byť tenší ako teleso pílového kotú- ča ani hrubší ako šírka jeho reznej škáry. Používať sa smú iba pílové kotúče s priemerom 315 mm a hrúbkou 2,4 mm (zuby 3,0 mm / 3,2 mm). Kryt pri každom pracovnom postupe spustite na ob- robok. Kryt sa musí pri každom pracovnom postupe nachádzať vodorovne nad pílovým kotúčom. Pozdĺžne rezy Na paralelné rezy používajte pozdĺžny doraz. Pri šír- kach rezu nad 120 mm použite vodič okrajov s vyso- kou stranou dorazu (1) a pri šírkach rezu pod 120 mm s nízkou stranou dorazu (2). Obrobok veďte priloženou posuvnou tyčou. Prierezy Na priečne rezy a rezy pod uhlom používajte posuvné sane. Práca na kotúčových pílach Rezanie širších obrobkov, obr. 24 Šírka obrábaného obrobku viac ako 120 mm Pracovný postup: Pozdĺžny doraz nastavte v súlade s predurčenou šírkou obrobku. Dávajte pozor na bez- pečné pokladanie rúk. Ak sa rezom oddeľujú úzke obrobky, vykonáva sa posuv v oblasti nástroja iba pra- vou rukou alebo za pomoci posuvnej tyče. Ak existuje nebezpečenstvo, že obrobok sa zasekne medzi pílo- vým kotúčom kotúčovej píly, rozovieracím klinom a do- razom, je potrebné doraz potiahnuť späť do stredu pílového kotúča alebo použiť krátky pomocný doraz. Obr. 20 Uvoľnite 4 skrutky s krížovou drážkou z vložky stola (19) a odstráňte ich. Obr. 21 Umiestnite pílový kotúč úplne nahor a uvoľnite skrutku pomocou kľúča na pílový kotúč. Pozor! Ľavotočivý závit Obr. 22 Odstráňte prírubu pílového kotúča (31) a pílový kotúč (32). Teraz vymeňte pílový kotúč. Pri montáži príruby pílového kotúča dbajte na vybranie. Po výmene pílového kotúča skontrolujte nastavenie rozovieracieho klinu a znova namontujte vložku stola (19) a odsávací kryt (20).

Stroj sa smie prepravovať iba vhodným zdvíhacím za- riadením (žeriav alebo vysokozdvižný vozík). Miesto priviazania lana (žeriav) sa nachádza na hornom telese pásového kotúča. Stroj nikdy nezdvíhajte za stôl píly. Zdvihnutím na prednej strane stroja sa dá stroj ľahko premiestniť v oblasti dielne podľa priestorových po- žiadaviek.

Po každom novom nastavení odporúčame skúšobný rez, aby sa prekontrolovali nastavené rozmery. Po zapnutí píly počkajte, kým pílový kotúč dosiahne svoje max. otáčky, až potom vykonajte rez. Dlhé obrobky zaistite proti vyklopeniu na konci rezania (napr. odvíjacím stojanom atď.). Pozor pri narezávaní. Prístroj prevádzkujte iba s odsávaním. Pravidelne kon- trolujte a čistite odsávacie kanály. Dávajte pozor na to, aby ste na rezaný materiál použili vhodný pílový kotúč. Elektrický prístroj pri rezaní dreva pripojte k zariadeniu na zachytávanie prachu. Nepoužívajte pílové kotúče z vysokolegovanej rýchlo- reznej ocele (HSS oceľ). Na bezpečné vedenie obrobku popri pílovom kotúči používajte posuvnú tyč alebo rukoväť s posuvným hra- nolom. Posuvnú tyč alebo posuvný hranol pri nepouží- vaní vždy odkladajte na elektrický prístroj.www.scheppach.com

• Prístroj pravidelne čistite vlhkou handrou a malým množstvom mazľavého mydla. Nepoužívajte čistia- ce prostriedky ani rozpúšťadlá, mohli by poškodiť plastové diely prístroja. Dbajte na to, aby sa do vnút- ra stroja nedostala žiadna voda.

• Raz za mesiac naolejujte otočné diely na predĺženie životnosti nástroja. Motor neolejujte. Servisné informácie Je potrebné dbať na to, že pri tomto výrobku podlieha- jú nasledujúce diely použitiu primeranému alebo pri- rodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály. Diely podliehajúce opotrebovaniu*: uhlíkové kefy, pílo- vý kotúč, batérie, vložky stola, posuvná tyč, posuvná rukoväť, klinový remeň

• nie nevyhnutne obsiahnuté v rozsahu dodávky! Náhradné diely a príslušenstvo získate v našom ser- visnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

Prístroj a jeho príslušenstvo skladujte na tmavom, su- chom a nezamŕzajúcom mieste neprístupnom pre de- ti. Optimálna skladovacia teplota sa nachádza medzi 5 a 30 ˚C. Elektrické náradie zakryte, aby ste ho chránili pred prachom alebo vlhkosťou. Návod na obsluhu skladujte pri elektrickom náradí.

12. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a priprave- ný na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Sieťová prípojka na strane zákazníka, ako aj predlžovacie vedenie, musia zodpo- vedať týmto predpisom. Dôležité upozornenia Pri preťažení motora sa tento samočinne vypne. Po vychladení (časovo odlišné) je možné motor zno- vu zapnúť. Poškodené elektrické prípojné vedenie Na elektrických prípojných vedeniach často vznikajú škody na izolácii. Pri obrázkoch bol horný odsávací kryt iba naznačený alebo v niektorých prípadoch vypustený, pre zrozumi- teľnejšie znázornenie pracovného postupu alebo za- riadenia. Pri všetkých zobrazených pracovných postupoch sa vyžaduje horný odsávací kryt. Rezanie užších obrobkov, obr. 25 Pozdĺžne rezy obrobkov so šírkou menej ako 120 mm sa musia bezpodmienečne vykonávať za pomoci po- suvnej tyče. Posuvná tyč je súčasťou rozsahu dodávky. Opotre- bovanú resp. poškodenú posuvnú tyč bezodkladne vymeňte.

• Paralelný doraz nastavte v súlade s určenou šírkou obrobku.

• Obrobok posúvajte dopredu obomi rukami, v oblasti pílového kotúča bezpodmienečne použite posuvnú tyč ako pomôcku na potlačenie.

• Obrobok prestrčte vždy až na koniec rozovieracieho klinu. Pozor! V prípade krátkych obrobkov sa posuvná tyč musí používať už pri začatí rezu. Rezanie hrán a okrajov, obr. 26 Pracovný postup: Namontujte pozdĺžny doraz s nízkou dosadacou plochou alebo použite pomocný doraz. Ob- robok posúvajte dopredu pomocou posuvnej tyče, až kým sa koniec obrobku bude nachádzať v oblasti rozo- vieracieho klinu. Dlhé obrobky zaistite proti prevráteniu na konci procesu rezania predĺžením stola. Vykonanie priečnych rezov, obr. 27 Pracovný postup: Usmerňovaciu lištu nastavte tak, aby odrezky obrobku nemohli prísť do kontaktu so vzostup- ným dielom pílového kotúča. Obrobky privádzajte iba pomocou priečneho dorazu alebo priečneho suportu. Nepodarky neodstraňujte z oblasti obrobku rukami.

• Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a ne- čistôt. Prístroj vydrhnite čistou handričkou alebo vy- fúkajte stlačeným vzduchom pri nízkom tlaku.

• Prístroj odporúčame čistiť bezprostredne po kaž- dom použití.www.scheppach.com

13. Likvidácia a recyklácia

Upozornenia k baleniu Baliace materiály sa dajú recyklovať. Prosím, likvi- dujte balenia ekologicky. Upozornenia k zákonu o elektrických a elektronic- kých zariadeniach (ElektroG) Staré elektrické a elektronické zariadenia nepatria do domového odpadu, ale sa mu- sia odviezť na triedený zber, resp. likvidá- ciu!

• Staré batérie alebo akumulátory, ktoré nie sú pevne zabudované v starom prístroji, sa musia vybrať bez porušenia! Ich likvidácia je regulovaná zákonom o batériách.

• Vlastníci alebo používatelia elektrických a elektro- nických zariadení sú zo zákona povinní ich po po- užití vrátiť.

• Koncový užívateľ je zodpovedný za vymazanie svo- jich osobných údajov na starom zariadení, ktoré má byť zlikvidované!

• Symbol prečiarknutého odpadkového koša na kolies- kach znamená, že staré elektrické a elektronické za- riadenia sa nesmú likvidovať s domovým odpadom.

• Elektrické a elektronické zariadenia je možné bez- platne odovzdať na týchto miestach: - Verejná likvidácia alebo zberné miesta (napr. obecné stavebné dvory). - Predajné miesta elektronických zariadení (staci- onárne a online), ak sú predajcovia povinní ich prevziať späť alebo ich dobrovoľne ponúknuť. - Až tri staré elektrické zariadenia jedného typu s maximálnou dĺžkou hrany 25 centimetrov môže- te bezplatne odovzdať bez toho, aby ste si naj- prv zakúpili nové zariadenie od výrobcu, alebo ich odovzdajte na inom autorizovanom zbernom mieste vo vašom okolí. - Viac doplňujúcich podmienok spätného odberu výrobcov a distribútorov sa dozviete v príslušnom zákazníckom servise.

• V prípade dodania nového elektrického zariadenia výrobcom do domácnosti môže výrobca na požia- danie koncového užívateľa zabezpečiť bezplatný odvoz starého elektrického zariadenia. Za týmto účelom kontaktujte zákaznícky servis výrobcu. Príčinami môžu byť:

• Stlačené miesta, keď sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.

• Miesta zalomenia v dôsledku neodborného upevne- nia alebo vedenia prípojného vedenia.

• Rozrezané miesta vzniknuté pri prejazde cez prípoj- né vedenie.

• Poškodenie izolácie pri vytrhnutí zo zásuvky v stene.

• Trhliny v dôsledku starnutia izolácie. Takéto poškodené elektrické prípojné vedenia sa ne- smú používať a z dôvodu poškodenia izolácie sú ži- votunebezpečné. Elektrické prípojné vedenia pravidelne kontrolujte ohľadom poškodení. Dávajte pozor na to, aby pri kon- trole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti. Elektrické prípojné vedenia musia zodpovedať prísluš- ným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s označením H07RN-F. Vytlačenie označenia typu na prípojnom kábli je predpis. Motor na striedavý prúd

• Sieťové napätie musí byť 230 V/50 Hz.

• Predlžovacie vedenia musia pri dĺžke 25 m vykazo- vať prierez 1,5 mm

, pri dĺžke nad 25 m minimálne 2,5 mm

• Sieťová prípojka je zaistená pomocou pomalej 16 A poistky. Trojfázový motor

• Sieťové napätie musí mať hodnotu 400 V/50 Hz.

• Sieťová prípojka a predlžovacie vedenie musí byť 5-žilové. 3P * N * SL.

• Predlžovacie vedenia musia mať prierez minimálne 1,5 mm².

• Sieťová prípojka má istenie maximálne 16 A.

• Pri pripájaní do siete alebo zmene stanovišťa sa musí skontrolovať smer otáčania, prípadne vymeniť polarita so zástrčkou CEE. Prípojky a opravy elektrického vybavenia smie vykoná- vať iba kvalikovaný elektrikár. V prípade otázok uveďte nasledujúce údaje:

14. Odstraňovanie porúch

Porucha Možná príčina Náprava Pílový kotúč sa po vypnutí motora uvoľňuje Príliš slabo utiahnutá upevňovacia matica Utiahnite pravotočivú upevňovaciu maticu Motor sa nerozbieha Výpadok sieťovej poistky Skontrolujte sieťovú poistku Chybné predlžovacie vedenie Vymeňte predlžovacie vedenie Prípojky na motore alebo na spínači nie sú v poriadku Nechajte skontrolovať odborným elektrikárom Chybný motor alebo spínač Nechajte skontrolovať odborným elektrikárom Nesprávny smer otáčania motora Chybný kondenzátor Nechajte skontrolovať odborným elektrikárom Nesprávne pripojenie Odborným elektrikárom nechajte vymeniť polaritu nástennej zásuvky Motor neposkytuje žiadny výkon, zareaguje poistka Nedostatočný prierez predlžovacieho vedenia Pozri Elektrická prípojka Preťaženie spôsobené tupým pílovým kotúčom Výmena pílového kotúča Spálené plochy na reznej ploche Tupý pílový kotúč Nabrúste, vymeňte pílový kotúč Nesprávny pílový kotúč Vymeňte pílový kotúč

• Tieto vyhlásenia sa vzťahujú iba na zariadenia in- štalované a predávané v krajinách Európskej únie a podliehajúce európskej smernici 2012/19/EÚ. V krajinách mimo Európskej únie môžu platiť odlišné ustanovenia pre likvidáciu starých elektrických a elektronických zariadení.www.scheppach.com
