NÁVOD NA OBSLUHU PL45 SCHEPPACH

Upozornenie: Výrobca tohto zariadenia ručí podľa platného zákona o zodpovednosti za škodu spôsobenou chybou výrobku, nie za škody, ktoré na tomto zariadení alebo týmto zaria- dením vzniknú pri:

• inštaláciou a výmenou neoriginálnych náhradných dielov,

• neprevádzkovaním podľa určení,

• výpadkov elektrického zariadenia pri zanedbaniu elektrických predpisov a požiadaviek VDE 0100, DIN 57113 / VDE 0113. Odporúčame Vám: Pred montážou a uvedením do prevádzky si prečítajte celý text návodu na obsluhu. Tento návod na obsluhu by vám mal uľahčiť zoznáme- nie sa s vaším prístrojom a vašimi možnosťami využitia podľa určenia. Návod na obsluhu obsahuje dôležité pokyny na obsluhu; ako s prístrojom bezpečne, odborne a hospodárne pra- covať a ako obmedzovať možnosť vzniku nebezpečných situácií, znižovať náklady na opravu, eliminovať a zvyšo- vať spoľahlivosť a životnosť nástroja. Navyše k bezpečnostným predpisom tohto návodu na obsluhu je potrebné dbať na miestne platné predpisy pre prevádzku tohto prístroja. Návod na obsluhu uchovávajte pri stroji v plastovom puzdre kvôli ochrane pred prachom a vlhkosťou. Každá osoba je povinná prečítať si návod pred začiatkom práce a musí postupovať tohto návodu. Na stroji môžu pracovať len osoby, ktoré sú zoznámené s činnosťou stroja a s ním spojenými rizikami. Je potrebné dodržiavať najnižší vek. Okrem v tomto návode na obsluhu obsiahnutých bezpeč- nostných pokynov a zvláštnych predpisov vašej krajiny je potrebné dodržiavať všeobecne uznávané predpisy pre prácu s drevoobrábajúcimi strojmi. Pred prácou s týmto elektrickým nástrojom si prečítajte návod na obsluhu.Noste ochranu sluchu a zraku.Noste ochranu dýchania.Trieda ochrany II

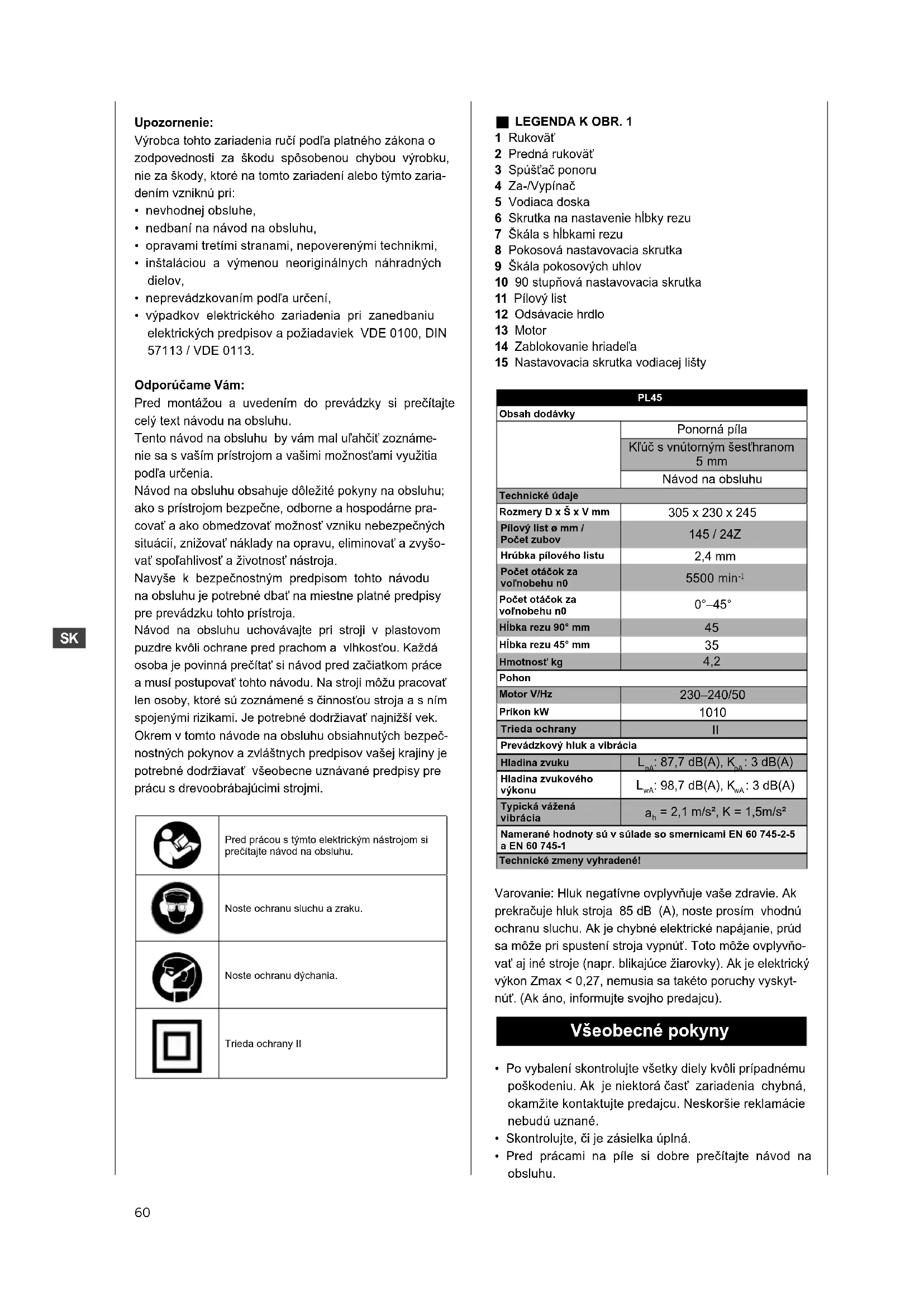

1 Rukoväť 2 Predná rukoväť 3 Spúšťač ponoru 4 Za-/Vypínač 5 Vodiaca doska 6 Skrutka na nastavenie hĺbky rezu 7 Škála s hĺbkami rezu 8 Pokosová nastavovacia skrutka 9 Škála pokosových uhlov 10 90 stupňová nastavovacia skrutka 11 Pílový list 12 Odsávacie hrdlo 13 Motor 14 Zablokovanie hriadeľa 15 Nastavovacia skrutka vodiacej lišty PL45 Obsah dodávky Ponorná píla Kľúč s vnútorným šesťhranom 5 mm Návod na obsluhu Technické údajeRozmery D x Š x V mm 305 x 230 x 245 Pílový list ø mm /Počet zubov 145 / 24Z Hrúbka pílového listu 2,4 mm Počet otáčok za voľnobehu n0 5500 min

Počet otáčok za voľnobehu n0 0°–45° Hĺbka rezu 90° mm Hĺbka rezu 45° mm Hmotnosť kg 4,2 PohonMotor V/Hz 230–240/50 Príkon kW Trieda ochrany Prevádzkový hluk a vibráciaHladina zvuku

= 2,1 m/s², K = 1,5m/s² Namerané hodnoty sú v súlade so smernicami EN 60 745-2-5 a EN 60 745-1Technické zmeny vyhradené! Varovanie: Hluk negatívne ovplyvňuje vaše zdravie. Ak prekračuje hluk stroja 85 dB (A), noste prosím vhodnú ochranu sluchu. Ak je chybné elektrické napájanie, prúd sa môže pri spustení stroja vypnúť. Toto môže ovplyvňo- vať aj iné stroje (napr. blikajúce žiarovky). Ak je elektrický výkon Zmax < 0,27, nemusia sa takéto poruchy vyskyt- núť. (Ak áno, informujte svojho predajcu). Všeobecné pokyny

• Po vybalení skontrolujte všetky diely kvôli prípadnému poškodeniu. Ak je niektorá časť zariadenia chybná, okamžite kontaktujte predajcu. Neskoršie reklamácie nebudú uznané.

• Pri výmene dielov alebo v prípade ich opotrebovania, používajte len originálne príslušenstvo. Náhradné die- ly získate od vášho predajcu scheppach.

• Pri objednávke uveďte naše číslo výrobku, ako aj typ a rok výroby zariadenia. V tomto návode na obsluhu Vás chceme informovať o bezpečnosti, týmito zobrazenými symboly: m m Všeobecné bezpečnostné pokyny pre elektrické nástroje

• UPOZORNENIE Prečítajte si všetky bezpečnostné pokyny a nariadenia. Nerešpektovanie bezpečnostných pokynov a nariadení môže spôsobiť elektrický úder, požiar a/alebo ťažké zranenia.

• Uschovajte pre budúce použitie všetky bezpečnostné pokyny a nariadenia.

• Pojem „elektrický nástroj“, ktorý sa používa v bezpečnostných pokynoch, sa vzťahuje na elektrické nástroje so sieťovým napájaním (sieťovým káblom).

1) Bezpečnosť pracoviska

a) Udržiavajte svoju pracovnú oblasť čistú a dobre os- vetlenú. Neporiadok alebo neosvetlené pracovné oblasti môžu viesť k úrazom. b) Nepracujte s elektrickým nástrojom v priestore s nebezpečenstvom výbuchu, v ktorom sa nachádza- jú kvapaliny, plyny alebo prachové častice. Elektrické nástroje produkujú iskry, ktoré môžu zapáliť prach ale- bo pary. c) Zabráňte deťom a iným osobám v prístupe k elek- trickému nástroju počas jeho používania. V opačnom prípade môžete stratiť kontrolu nad zariadením.

2) Elektrická bezpečnosť

a) Zásuvka musí vyhovovať zástrčke elektrického nást- roja. Zástrčku nesmiete v žiadnom prípade upravovať. Nepoužívajte adaptéry spoločne s elektrickými nástrojmi s ochranným uzemnením. Používanie neupravených zástrčiek a vyhovujúcich zásuviek znižuje riziko elektrického úderu. b) Vyhýbajte sa fyzickému kontaktu s uzemnenými po- vrchmi, ako napr. povrchmi rúr, vykurovacích zariadení, sporákov a chladničiek. Ak je vaše telo uzemnené, hrozí zvýšené riziko elektrického úderu. c) Chráňte elektrické nástroje pred dažďom alebo vlhkosťou. Vniknutie vody do elektrického nástroja zvyšuje riziko elektrického úderu. d) Nepoužívajte kábel na prenášanie, zavesovanie elek- trického nástroja či vyťahovanie zástrčky zo zásuvky. Chráňte kábel pred horúčavou, olejom, ostrými hranami alebo pohybujúcimi sa časťami zariadenia. Poškodené alebo zamotané káble zvyšujú riziko elektrického úderu. e) Ak pracujete s elektrickým nástrojom vonku, používajte len predlžovacie káble, ktoré sú vhodné aj pre extravilán. Používanie predlžovacieho kábla určeného pre extravilán znižuje riziko elektrického úderu. f) V prípade nevyhnutnosti prevádzkovania elektrického nástroja vo vlhkom prostredí použite prúdový chránič. Použitie prúdového chrániča znižuje riziko elektrické- ho úderu.

a) Buďte pozorní, dávajte pozor na to, čo robíte, a púšťajte sa do práce s elektrickým nástrojom s rozvahou. Nepoužívajte elektrický nástroj, keď ste unavení alebo ste pod vplyvom drog, alkoholu či liekov. Okamih nepo- zornosti pri používaní elektrického nástroja môže viesť k vážnym zraneniam. b) Noste osobnú ochrannú výstroj a vždy noste ochran- né okuliare. Nosenie osobného ochranného vybave- nia, ku ktorému patria plynová maska, protišmyková bezpečnostná obuv, ochranná prilba alebo ochrana slu- chu, v závislosti od druhu a použitia elektrického nástro- ja znižuje riziko poranení. c) Zabráňte neželanému uvedeniu do prevádzky. Ubezpečte sa, že elektrický nástroj je pred zapojením do elektrickej siete, zdvihnutím alebo prenášaním vyp- nutý. Ak máte pri prenášaní elektrického nástroja prst na spínači alebo zariadenie pripojíte do siete zapnuté, môže to viesť k úrazom. d) Pred zapnutím elektrického nástroja vyberte nasta- vovacie náradie alebo skrutkovače. Nástroj alebo kľúč, ktorý sa nachádza v otáčajúcej sa časti zariadenia, môže spôsobiť poranenia. e) Vyvarujte sa abnormálneho držania tela. Dbajte na bezpečné státie a udržujte stále rovnováhu. Tak môžete elektrický nástroj lepšie ovládať v neočakávaných si- tuáciách. f) Noste vhodné oblečenie. Nenoste dlhé odevy ani šperky. Udržujte vlasy, oblečenie a rukavice ďalej od pohybujúcich sa častí. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť pohybujúcimi sa časťami. g) Ak sú nainštalované zariadenia na odsávanie a za- chytávanie prachu, uistite sa, že sú tieto zariadenia za- pojené a používané správne. Odsávanie prachu môže znížiť nebezpečenstvá spojené s prachom.

4) Používanie a manipulácia s elektrickým nástrojom

a) Nepreťažujte zariadenie. Používajte elektrický nástroj určený pre prácu, ktorú vykonávate. S vhodným elekt- rickým nástrojom budete pracovať v danej oblasti výkonu lepšie a bezpečnejšie. b) Nepoužívajte elektrický nástroj, ktorého spínač je poruchový. Elektrický nástroj, ktorý sa nedá zapnúť ale- bo vypnúť, je nebezpečný a je treba ho opraviť. c) Pred nastavením zariadenia, výmenou dielov príslušenstva alebo odložením zariadenia vytiahnite zástrčku zo zásuvky. Toto preventívne opatrenie zabrá- ni neželanému spusteniu elektrického nástroja. d) Uschovajte nepoužívané elektrické nástroje mimo dosahu detí. Neumožnite používať zariadenie osobám, ktoré s ním nie sú oboznámené alebo si neprečítali tieto nariadenia. Elektrické nástroje sú nebezpečné, keď ich používajú neskúsené osoby. e) Dbajte o elektrické nástroje s náležitou starostlivosťou. Skontrolujte, či fungujú pohyblivé časti bezchybne a či sa nezasekávajú, či sú diely pokazené alebo poškodené do takej miery, že elektrický nástroj vykazuje obmed- zenú funkčnosť. Pred používaním zariadenia nechaj- te poškodené diely opraviť. Príčina mnohých úrazov spočíva v nesprávnej údržbe elektrických nástrojov. f) Udržujte rezné nástroje ostré a čisté. Starostlivo62

tom, ktorá vedie k tomu, že sa vyberá nekontrolovaná píla, ktorá sa smerom von z obrábaného predmetu po- hybuje v smere obsluhujúcej osoby.

• Keď sa pílový list zasekne alebo uviazne v zatvárajúcej sa štrbine píly, zablokuje sa a motorová sila odráža pílu v smere obsluhujúcej osoby.

• Keď sa pílový list pretočí v pílovom reze alebo sa nas- taví nesprávne, môžu sa zuby zadnej hrany pílového listu zaháknuť na povrchu obrábaného predmetu, v dôs- ledku čoho sa pílový list pohybuje smerom von zo štrbiny píly a píla odskočí v smere obsluhujúcej osoby.

• Spätný ráz vzniká ako následok nesprávneho alebo chybného používania píly. Je možné mu zabrániť po- mocou vhodných preventívnych opatrení, ktoré sú ďalej popísané. a) Držte pílu pevne oboma rukami a dajte svoje ramená do takej polohy, v ktorej môžete zachytiť sily spätného rázu. Buďte vždy v postrannej polohe voči pílovému listu, nikdy nemajte pílu v priamke so svojím telom. Pri spät- nom ráze sa môže kotúčová píla trhnúť dozadu, avšak obsluhujúca osoba môže zvládnuť sily spätného rázu pomocou vhodných preventívnych opatrení. b) Ak sa pílový list zasekne alebo ak prerušíte prácu, vypnite pílu a nechajte ju v pokoji v pracovnom materiáli, kým sa pílový list úplne nezastaví. Nikdy sa nepokúšajte vybrať pílu z obrábaného predmetu alebo ju ťahať nazad, pokiaľ sa pílový list pohybuje, inak môže nastať spätný ráz. Zistite a odstráňte príčinu zaseknutia pílového listu. c) Ak chcete znovu spustiť pílu, ktorá je zasunutá v ob- rábanom predmete, nacentrujte pílový list v štrbine píly a skontrolujte, či nie sú pílové zuby zaháknuté v obrá- banom predmete. Ak je pílový list uviaznutý, môže sa pri opätovnom spustení píly pohybovať smerom von z obrábaného predmetu alebo spôsobiť spätný ráz. d) Podoprite veľké dosky, aby ste znížili riziko spätného rázu spôsobené zasekávajúcim sa pílovým listom. Veľké dosky sa môžu prehýbať kvôli svojej vlastnej hmotnosti. Dosky musia byť podopreté na oboch stranách, ako aj v blízkosti pílovej štrbiny, a takisto pri hrane. e) Nepoužívajte tupé ani poškodené pílové listy. Pílové listy s tupými alebo nesprávne vyrovnanými zubami ma- jú za následok kvôli príliš úzkej pílovej štrbine zvýšené trenie, zasekávanie pílového listu a spätný ráz. f) Pred pílením pevne dotiahnite nastavenia hĺbky a uhlu rezu. Ak sa počas pílenia zmenia nastavenia, môže sa pílový list zaseknúť, čím vznikne spätný ráz. g) Buďte mimoriadne opatrní pri „ponorných rezoch“ do existujúcich stien alebo iných nedohľadných oblastí. Vnárajúci sa pílový list sa môže pri pílení zablokovať v skrytých objektoch, a tak spôsobiť spätný ráz. mBezpečnostné pokyny pre ponorné kotúčové píly a) Skontrolujte pred každým použitím, či sa dá ochranný kryt bez problémov zatvárať. Nepoužívajte pílu, ak nie je ochranný kryt voľne pohyblivý a nedá sa uzatvárať okamžite. Nikdy nezvierajte ani neupevňujte ochranný udržiavané rezné nástroje s ostrými reznými hranami sa zasekávajú menej a ľahšie sa ov- ládajú. g) Používajte elektrické náradie, príslušenstvo, vkladacie nástroje a ďalšie podľa týchto pokynov. Zohľadnite pri- tom pracovné podmienky a vykonávanú činnosť. Používanie elektrických nástrojov pre iné ako určené účely môže viesť k nebezpečným situáciám.

a) Opravy vášho elektrického nástroja prenechajte kva- likovanému odbornému personálu. Používajte len ori- ginálne náhradné diely. Tak sa zabezpečí zachovanie bezpečnosti pri práci s elektrickým nástrojom. m Bezpečnostné pokyny pre všetky píly a) NEBEZPEČENSTVO: Nevkladajte ruky do oblasti píle ani na pílový list. Svojou druhou rukou držte prídavnú rukoväť alebo kryt motora. Držaním píle oboma rukami sa zabráni ich por- aneniu pílovým listom. b) Nesiahajte pod obrábaný predmet. Ochranný kryt vás pod obrábaným predmetom nemôže pred pílovým lis- tom ochrániť. c) Upravte hĺbku rezu podľa hrúbky obrábaného pred- metu. Mal by byť viditeľný menej ako jedna celá výška zubu pod obrábaným predmetom. d) Pílený predmet nikdy neuchycujte do ruky alebo nad nohou. Zaistite obrábaný predmet na stabilnom upnutí. Je dôležité, obrábaný predmet dobre upevniť, aby sa minimalizovalo nebezpečenstvo fyzického kontaktu, za- seknutia pílového listu alebo straty kontroly. e) Uchopte elektrický nástroj za izolované záchytné plo- chy, keď vykonávate práce, pri ktorých môže vkladací nástroj zasiahnuť do skrytých elektrických vedení ale- bo vlastného sieťového kábla. Kontakt s vodičom pod napätím uvedie do napätia aj kovové časti elektrického nástroja a spôsobí elektrický úder. f) Pri pozdĺžnom rezaní používajte vždy zarážku alebo rovné vedenie okolo okraja. Zlepší sa tak presnosť rezu a zmenší sa pravdepodobnosť zaseknutia pílového listu. g) Vždy používajte pílové listy v správnej veľkosti a s vyhovujúcou upínacou dierou (napr. hviezdicovitá alebo okrúhla). Pílové listy, ktoré nevyhovujú montážnym die- lom píly, pracujú nepravidelne a vedú k strate kontroly. h) Nikdy nepoužívajte poškodené alebo nesprávne podložky či skrutky pílového listu. Podložky a skrutky pílového listu boli skonštruované špeciálne pre svoju pílu, pre optimálny výkon a bezpečnosť prevádzky. m Ďalšie bezpečnostné pokyny pre všetky píly Príčiny a zabránenie spätnému rázu:

• Spätný ráz je náhla reakcia spôsobená zasekávajúcim, zadrhávajúcim alebo nesprávne nastaveným pílovým lis-63

m Predpísané použitie Stroj zodpovedá platným EC smerniciam o strojných zariadeniach.

• Stroj používajte len v bezchybnom stave, ako aj podľa pokynov na predpísané používanie, bezpečne. Stroj sa môže prevážať len pri dodržiavaní pokynov v tom- to návode na obsluhu! Najmä poruchy, ktoré môžu ovplyvniť bezpečnosť, ihneď odstráňte (alebo nechajte odstrániť)!

• Každé iné použitie je v rozpore s predpísaným pou- žitím. Za takto vzniknuté škody výrobca neručí; riziko si nesie sám používateľ.

• Bezpečnostné, pracovné a údržbárske pokyny výrob- cu, ako aj údaje dané v technických dátach, je potreb- né dodržiavať.

• Prípadné bezpečnostné predpisy a iné, všeobecne uznávané bezpečnostno-technické predpisy je po- trebné dodržiavať.

• Stroj môžu používať, udržiavať a opravovať iba osoby, ktoré sú s týmto strojom oboznámené a sú informova- né o možných rizikách. Akékoľvek modikácie stroja rušia platnosť záruky výrobcu za akékoľvek škody.

• Stroj je možné používať iba s originálnymi príslušen- stvami a nástrojmi výrobcu.

• Zariadenie sa nesmie prevádzkovať s brúsnymi kotúčmi. m Zvyškové riziká Stroj je vyrobený podľa stavu techniky a uznaných bezpečnostno-technických predpisov. Avšak, stále sa v priebehu práce vyskytnúť zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití nesprávneho elektrického pripojenia.

• Ďalej môžu vzniknúť neodhaliteľné zvyšková riziká aj napriek všetkým vykonaným opatreniam.

• Zvyšková riziká je možno minimalizovať, ak dodržia- vate „Bezpečnostné pokyny“ a „Predpísané použitie“, ako aj návod na obsluhu.

• Stroj zbytočne nepreťažujte: Príliš silný tlak pri rezaní rýchlo poškodzuje list píly, a tak znižuje výkon stroja pri spracovávaní a zhoršuje presnosť.

• Pri rezaní hliníku a plastu vždy používajte svorky: Diely, ktoré sa majú rezať musia byť vždy upevnené svorkami.

• Zamedzujte náhodnému zapnutiu stroja: Pri vkladaniu zástrčky do zásuvky nesmie byť stlačené spúšťacie tlačidlo.

• Používajte nástroj, ktorý je odporúčaný v tomto ná- vode. Dosiahnete tak optimálny výkonu vašej skra- covacej píly.

• Ruky sa nemôžu nachádzať v oblasti spracovania, keď stroj beží. Pred vykonaním akékoľvek operácie, uvoľnite tlačidlo na rukoväti a stroj vypnite.

• Stroj zbytočne nepreťažujte: Príliš silný tlak pri rezaní rýchlo poškodzuje list píly, a tak znižuje výkon stroja pri spracovávaní a zhoršuje presnosť.

• Pri rezaní hliníku a plastu vždy používajte svorky: Diely, ktoré sa majú rezať musia byť vždy upevnené svorkami. kryt v otvorenej polohe. Pri neúmyselnom páde píly na zem sa môže ochranný kryt ohnúť. Ubezpečte sa, že sa ochranný kryt voľne pohybuje a nedotýka sa pílového listu ani iných častí pri všetkých uhloch a hĺbkach rezu. b) Skontrolujte stav a funkciu pružiny pre ochranný kryt. Nechajte vykonať pred použitím píly jej údržbu, ak nefun- gujú ochranný kryt a pružina bez problémov. Poškodené diely, lepkavé usadeniny alebo zhluky triesok spôsobu- jú oneskorené fungovanie spodného ochranného krytu. c) Zaistite pri „ponornom reze“, ktorý sa nevykonáva v pravom uhle, vodiacu lištu píly proti bočnému posúvaniu. Bočné posúvanie môže viesť k zaseknutiu pílového listu, a tým spôsobiť spätný ráz. d) Neodkladajte pílu na pracovný stôl alebo podlahu bez zakrytia pílového listu ochranným krytom. Nekrytý, dobiehajúci pílový list poháňa pílu v smere rezu a píli všetko, čo mu stojí v ceste. Majte pritom na pamäti do- bu dobehu píly.

POKYNY PRE VŠETKY PÍLY

• Nepoužívajte žiadne brúsky.

• Zabezpečte správne používanie zariadenia na zachy- távanie prachu podľa popisu v tomto návode.

• Noste ochrannú masku proti prachu.

• Je povolené používať len odporúčané pílové listy uve- dené v tomto návode.

• Vždy noste ochranu sluchu.

• Vymieňajte pílové listy podľa popisu v tomto návode.

• Maximálna hĺbka rezu je 45 mm Ak sa poškodí sieťový prívod tohto zariadenia, musí byť vymenený výrobcom alebo jeho zákazníckym servisom alebo obdobne kvalikovanou osobou, aby sa predchádzalo nebezpečenstvám.

a) Používajte len odporúčané pílové listy, ktoré vyhovujú smernici EN 847-1. b) Nepoužívajte žiadne brúsky. c) Používajte len originálne pílové listy výrobcu s označením Ø 145 mm, 5500/min, 145x20x2,4. Pílové listy, ktoré nezodpovedajú parametrom uvedeným v tomto návode na použitie, sa nesmú používať. Pílové listy sa nesmú brzdiť postranným tla- kom na hlavnú časť.. Je treba dať pozor na to, aby bol pílový list pevne na- montovaný a aby sa točil v správnom smere. m Osobitné bezpečnostné pokyny Bezpečnostné pokyny pre kotúčové píly – Držte zariadenie za izolované záchytné plochy, keď vykonávate práce, pri ktorých môže vkladací nástroj zasiahnuť do skrytých elektrických vedení alebo vlast- ného sieťového kábla. Kontakt s vodičom pod napätím môže uviesť do napätia aj kovové časti zariadenia, a tým spôsobiť elektrický úder.64

Nastavenia Upozornenie: Predtým, než prevediete niektoré z na- sledovných nastavení, vypnite stroj a vytiahnite sieťovú zástrčku. Nastavenie hĺbky rezu obr. 2 Hĺbka rezu môže byť nastavená od 0 do 45 mm. Uvoľnite skrutku na nastavenie hĺbky rezu (6) a pomo- cou škály (7) nastavte požadovanú hĺbku a skrutku opäť pevne utiahnite. Údaje na škále označujú hĺbku rezu bez lišty. Nenastavujte hĺbku rezu pri 0° hlbšiu ako 45 mm. Pokosové nastavenie obr. 3 Pokosový uhol môže byť nastavený medzi 0° a 45°. Uvoľnite pokosovú nastavovaciu skrutku (8) na oboch stranách, nastavte požadovaný uhol na škále (9) a opäť utiahnite obe skrutky. Nestavujte hĺbku rezu pri 45° hlbšie ako 35 mm. Výmena pílového listu obr. 4,5,6 Pozor: Pred výmenou rezného kotúča vypnite stroj a odpojte napájací kábel. 1 Stlačte spúšť (3), uveďte rezný kotúč do polohy vý- meny kotúča (skrutka nastavenia hĺbky rezu musí byť nastavená na 25 mm) a vložte šesťhranný kľúč do blokovacie skrutky kotúča (17). 2 Stlačiť zablokovanie hriadeľa (13) a pílový list (10) točiť, kým toto nezaklapne. 3 Držte dole zaisťovaciu hriadeľ (13) a uvoľnite zais- ťovaciu skrutku kotúča (17) proti smeru hodinových ručičiek, zatiaľ čo je kotúč v polohe výmena kotúča. 4 Odstrániť vonkajšiu prírubu (16) a odstrániť pílový list (10) (Upozornenie: nebezpečenstvo poranenia, nosiť rukavice) 5 Znovu nasadiť nový list a prírubu 6 Zaskrutkovať zaisťovaciu skrutku pílového listu a utiah- nuť, pritom opäť držať blokovanie hriadeľa stlačené 7 Nastavte ponornú pílu do východzej polohy. Pracovné pokyny Hneď ako ste vykonali všetko, čo bolo v tomto návode popísané, môžete začať s vlastnou prácou. POZOR: Udržiavajte svoje ruky mimo oblasti rezania a v žiadnom prípade ich sem nedávajte počas rezania. Za- a vypínanie obr.1 Pri zapínaní ponornej píly stlačiť za-/vypínač (4). Pre vypnutie uvoľnite spínač/vypínač (4). Vedenie a držanie ponornej píly obr. 8 1 Obrábaný predmet zaistiť tak, aby sa nemohol po- súvať. 2 S pílou pohybovať len smerom vpred. 3 Pílu pevne uchopiť obomi rukami, pritom je jedna ruka na hlavnej rukoväti a druhá ruka na prednej rukoväti. 4 Pri použití vodiacej lišty musí byť táto pripevnená skrutkovými zvieradlami. 5 Dajte pozor na to, že elektrický kábel sa nenachádza v smere píle.

• Zamedzujte náhodnému zapnutiu stroja: Pri vkladaniu zástrčky do zásuvky nesmie byť stlačené spúšťacie tlačidlo.

• Používajte nástroj, ktorý je odporúčaný v tomto ná- vode. Dosiahnete tak optimálny výkonu vašej skra- covacej píly.

• Ruky sa nemôžu nachádzať v oblasti spracovania, keď stroj beží. Pred vykonaním akékoľvek operácie, uvoľnite tlačidlo na rukoväti a stroj vypnite.

• Používajte náradie, ktoré je odporúčané v tejto prí- ručke. Tak dosiahnete, že vaša ponorná píla bude podávať optimálne výkony. m Rozsah použitia Určené používanie Stroj reže:

• Tvrdé a mäkké drevo tuzemského alebo cudzieho pô- vodu, pozdĺžne a priečne cez priemer za predpokla- du, že sú zodpovedajúce diely správne nainštalované (špeciálne list píly a svorky: Zakázané používanie Stroj nie je vhodný na:

• železné materiály, oceľ a liatinu, ako aj iné typy tu neuvedených materiálov, predovšetkým potraviny. Uvedení do prevádzky Pred uvedením do prevádzky dodržiavajte prosím bezpečnostné pokyny v tomto návode na použitie.

Vyberte stroj zo škatule, ktorá ho chránila počas pre- pravy, bez toho, aby ste ju poškodili, pretože by mohla byť neskôr opäť užitočná pri dlhšej preprave alebo dlhodobom skladovaní.

PRIPOJENIE K ELEKTRICKEJ SIETI

Skontroluje, či sieťové zariadenie ku ktorému stroj pripo- jujete, zodpovedá platným normám pre uzemnenie a či je zásuvka v dobrom stave. Chceme vám pripomenúť, že sieťové zariadenie musí byť vybavené magnetotermickým ističom, ktorý chráni všetky vodiče pred skratom a preťažením. Tento istič je tiež možné pripojiť na motor na základe elektrických vlastností stroja uvedených ďalej. PAMÄTAJTE: Elektrické zariadenie vašej ponornej píly je vybavené jedným podpäťovým relé, ktoré automaticky otvorí elektrický obvod, keď klesne napätie pod predur- čenú minimálnu hodnotu, a zabráni, aby sa automaticky znovu zahájila prevádzka stroja, keď napätie opäť do- siahne normálnych hodnôt. Ak dôjde z nedopatrenia k zastaveniu stroja, nie je to zlé. Skontrolujte, či v sieťovom zariadení skutočne došlo k poklesu napätia.65

• Sieťové napätie musí mať 220 – 240 voltov

• Predlžovacie káble do 25 m dĺžky musia mať prierez vnútorných vodičov 1,5 mm2. Pripojenie a opravy elektrických zariadenia môžu vyko- návať len elektro-odborníci. Pri akýchkoľvek otázkach uvádzajte nasledujúce údaje:

• Údaje z typového štítku motora Údržba Pokiaľ sa musí privolať odborný personál na mimo- riadne údržbárske práce alebo opravy v priebehu zá- ručnej leboty, vždy sa obráťte prosím na jedno nami odporúčané servisné stredisko alebo priamo na vý- robcu.

• Opravárske, údržbárske a čistiace práce, ako aj od- straňovanie funkčných porúch vždy vykonávajte vo vypnutom stave.

• Všetky ochranné a bezpečnostné zariadenia sa musia po dokončení opravárenských a údržbárskych prác ihneď namontovať. BEŽNÉ ÚDRŽBÁRSKE PRÁCE Bežné údržbárske práce môžu byť vykonávané aj nevy- školeným personálom a všetky sú popísané v predchá- dzajúcich oddieloch a v tejto kapitole.

• Ponorná píla nemusí byť mazaná, pretože vždy reže suché plochy; všetky pohyblivé súčasti stroja sú sa- momazacie.

• Skracovacia píla sa nesmie mazať, pretože stále reže suché plochy; všetky pohyblivé diely stroja sú samo- mazacie.

• Pri údržbárskych prácach musíte stále podľa možnos- ti nosiť ochranný odev (ochranné okuliare a rukavice).

• Často odstraňujte piliny tým, že vyčistíte rezací oblasť a dosadacie plochy.

• Odporúčame použiť odsávacie zariadenie alebo šte- tec.

• POZOR: Nepoužívajte stlačený vzduch.

• Raz za čas skontrolujte list píly: Ak sa vyskytne chyba pri rezaní, musí sa nechať opäť nabrúsiť technikom alebo podľa stavu vymeniť. SERVISNÉ MIESTO Pokiaľ sa musí privolať odborný personál na mimoriadne údržbárske práce alebo opravy v priebehu záručnej le- boty, vždy sa obráťte prosím na jedno nami odporúčané Pílenie 1 Položte prednú časť stroja na obrábaný predmet 2 Zapnite stroj za-/vypínačom (4) 3 Stlačte spúšťač ponoru (3) 4 Pílu tlačiť smerom nadol, aby sa dosiahla hĺbka pílenia 5 Pílu posúvať rovnomerne dopredu 6 Po dokončení rezania pílou vypnúť stroj a pílový list priviesť hore Ponorné rezy obr. 9 1 Položte pílu na obrábaný predmet 2 Ukazovateľ rezania so zadnou šípkou (A) položiť na označené miesto ponoru 3 Zapnite stroj a tlačte pílu smerom nadol na nastavenú hĺbku rezu. 4 Posúvajte pílu dopredu, kým nedosiahne ukazovateľ rezu (C) označený bod 5 Po dokončení ponorného rezu priviesť pílový list nahor a pílu vypnúť Pílenie s lištou 1 Umiestnite stroj do vedenia lišty. Prípadne zmenšite vôľu vo vedení nastavovacou skrutkou (16). Ak hrozí nebezpečenstvo, že nastavovacie skrutky sa samo- statne uvoľnia, môžu byť kalibrované dodaným šesť- hranným kľúčom. 2 Zapnite stroj za-/vypínačom (4). 3 Stlačte spúšťač ponoru (3). 4 Pílu tlačiť smerom nadol, aby sa dosiahla hĺbka píle- nia. Pri prvom použití sa gumená hubica odpíli a tým zabezpečí ochranu proti úlomkom až k pílovému listu. 5 Pílu posúvať rovnomerne dopredu. 6 Po dokončení rezania pílou vypnúť stroj a pílový list priviesť hore. Pílenie s odsávaním Pripojte odsávaciu hadicu na hrdlo odsávania – Ø 38 mm (12). m Elektrické pripojenie Nainštalovaný elektromotor je pripojený už z výroby. Pripojenie zodpovedá príslušným smerniciam VDE a DIN. Pripojenie do elektrickej siete u prevádzkovateľa, ako aj použité predlžovacie káble musia spĺňať predpisy. Chybné pripojenie do elektrickej siete Na izoláciách elektrických vodičov vznikajú často poško- denia. Príčiny sú:

• Prepojovanie, keď sú elektrické vodiče naťažené pri- vretými oknami alebo dverami.

• Namáhanie neprimeraným upevnením alebo natiah- nutím napájacieho vodiča.

• Rozhraní prejazdov napájacieho vodiča.

• Poškodenie izolácie pri vyťahovaní z elektrickej zá- suvky.

• Praskliny vzniknuté starnutím izolácie. Takto poškodené elektrické napájací vodiče je zakázané používať a sú z dôvodu poškodenia izolácie životu ne- bezpečné.66

servisné stredisko alebo priamo na výrobcu, keď sa vo vašej oblasti nenachádza žiadne servisné miesto. VYRADENIE STROJA Po vyradení stroja sa ten môže likvidovať ako bežný prie- myselný odpad. Problém. Možná príčina. Pomoc. Píla sa po zapnutí stroje uvoľní. Nie je dotiahnutá skrutka. Dotiahnite M20 skrutku s ľavotočivým závitom. Motor sa nezapne. a) Nedotiahnutá skrutka. b) Porucha na predlžovacom kábli. c) Porucha v motore alebo v spínači. a) Skontrolujte poistky. b) Pozri sekciu Elektrické prvky v tomto návode. c) Dajte ho odborne skontrolovať. Motor sa vypne. Preťaženie motora. Tupý nôž alebo prehriatie. Vložte nový nôž. Po vychladnutí motora stroj môžete zapnúť. Popáleniny na reznom povrchu. a) Nedotiahnutá skrutka. b) Nesprávny kotúč. c) Pozdĺžna brzda nie je paralelná. d) Bočný klzák nie je paralelný. a) Vložte nový kotúč. b) Vložte kotúč s 20 až 28 zubmi na pozdĺžne rezanie. c) Vymeňte pozdĺžnu brzdu. d) Vyrovnajte.67

PÍLENIE: 1 Položte pílu na vodiacu lištu. 2 Zapnite stroj. 3 Tlačte pílu pomaly smerom dolu na nastavenú hĺbku rezu a túto veďte na lište rovnomerne dopredu. PONORNÉ REZY: Pílenie: 1 Položte pílu na vodiacu lištu na označený bod rezu 2 Pripevnite poistku proti spätnému rázu, príp. nárazník (príslušenstvo nezahrnuté v rozsahu dodávky) na zad- nom a prednom priesečníku na vodiacu lištu. 3 Zapnite stroj. 4 Tlačte pílu pomaly smerom dolu na nastavenú hĺb- ku rezu a túto veďte na lište rovnomerne dopredu až k prednému bodu rezu. ŠIKMÉ REZY: Pre šikmé rezy by ste mali po umiestnení píly otočiť dve nastavovacie skrutky (E) o polovicu otočenia doprava. Toto pomôže zamedziť akémukoľvek neúmyselnému nakloneniu píly v šikmej polohe. Len utiahnite nasta- vovacie skrutky (E) do bodu, kde je možné pílu stále posunúť pozdĺž líšt. Toto vám pomôže zamedziť pora- neniu operátora alebo poškodeniu stroja.

Riadiaci systém 2 ks vodiaca lišta 700 mm 1 ks spojka na lišty SADA PRÍSLUŠENSTVA (PRÍSLUŠENSTVO NIE JE ŠTANDARDNOU SÚČASŤOU DODÁVKY): 2 ks skrutkové zvieradlo 1 ks poistky proti spätnému rázu (nárazník) VODIACE ZARIADENIE (OBR. 10, 11) Vodiace lišty (A) umožňujú čisté, presné rezy a chránia povrch pred poškodením. Pri pílení s vodiacou lištou je hĺbka rezu o 4,5 mm menšia ako hodnota dielika na stroji. Kvôli bezpečnosti môže byť vodiaca lišta pripevnená skrutkovými zvieradlami (B). Poistka proti spätnému chodu (D) zabezpečuje pri vnik- nutí do obrábaného predmetu bezpečné vedenie. Pomocou koľajnicovej spojky (F) môžu byť prepojené 2 vodiace lišty a umožňujú dlhé presné rezy Vôľa vo ve- dení podkladu na vodiacej lište sa dá regulovať oboma nastavovacími skrutkami (E). S poskytnutým príslušenstvom môžu byť vykonávané po- kosové rezy uhlové rezy a ostatné presné práce. Pri prvom použití tejto píly na voliteľnej vodiacej lište bude potrebné prispôsobenie pre sklz s minimálnym bočným pohybom na vodiacej lište; za týmto účelom sú inštalované nastaviteľné vačky (Obr 10 „E“).

ručičiek do bodu, kedy sú utiahnuté. Potom otočte mierne v smere hodinových ručičiek pre umožnenie voľného priestoru. Číselníky držte v pozícii a uzam- knite zaskrutkovaním imbusových skrutiek uprostred každej vačky (imbusový kľúč 5mm je dodaný spolu so zariadením).

3. Pílu zatiahnite dozadu a dopredu pozdĺž lišty tak, aby

ste sa uistili, že sa pohybuje hladko a podľa potreby nastavte.

4. Ďalšie nastavenie môže byť potrebné v závislosti od

použitia píly. Upozornenie! Obrábaný predmet vždy zaistiť tak, aby sa nemohol posúvať. Stroj vždy tlačiť vpred, nikdy neťahať k telu.68
