MANUALE UTENTE PL45 SCHEPPACH

Sega Ad Immersione Traduzione dalle istruzioni d’uso originali

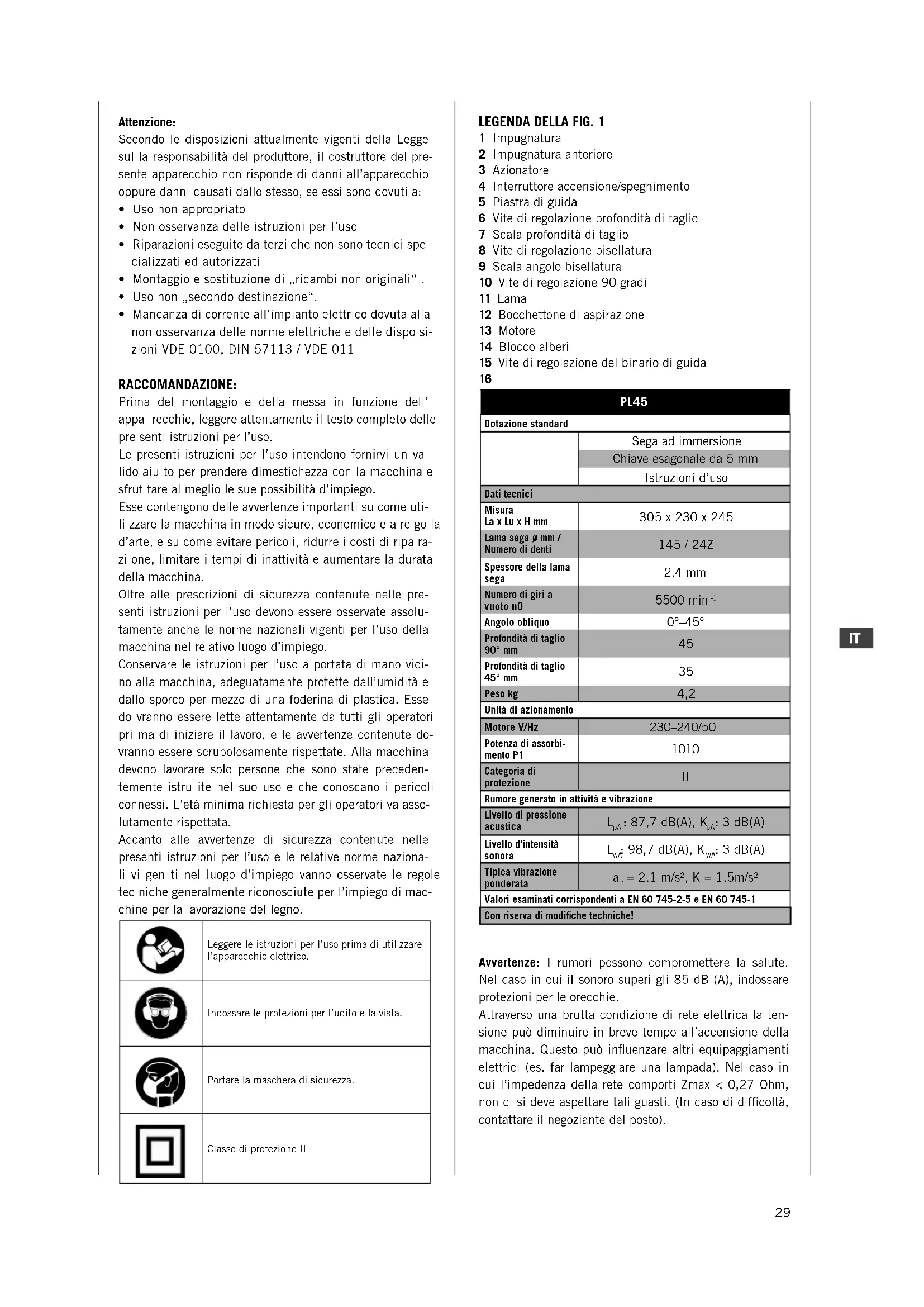

Attenzione: Secondo le disposizioni attualmente vigenti della Legge sul la responsabilità del produttore, il costruttore del pre- sente apparecchio non risponde di danni all’apparecchio oppure danni causati dallo stesso, se essi sono dovuti a:

• Non osservanza delle istruzioni per l’uso

• Riparazioni eseguite da terzi che non sono tecnici spe- cializzati ed autorizzati

• Montaggio e sostituzione di „ricambi non originali“ .

• Uso non „secondo destinazione“.

• Mancanza di corrente all’impianto elettrico dovuta alla non osservanza delle norme elettriche e delle dispo si- zioni VDE 0100, DIN 57113 / VDE 011 RACCOMANDAZIONE: Prima del montaggio e della messa in funzione dell’ appa recchio, leggere attentamente il testo completo delle pre senti istruzioni per l’uso. Le presenti istruzioni per l’uso intendono fornirvi un va- lido aiu to per prendere dimestichezza con la macchina e sfrut tare al meglio le sue possibilità d’impiego. Esse contengono delle avvertenze importanti su come uti- li zzare la macchina in modo sicuro, economico e a re go la d’arte, e su come evitare pericoli, ridurre i costi di ripa ra- zi one, limitare i tempi di inattività e aumentare la durata della macchina. Oltre alle prescrizioni di sicurezza contenute nelle pre- senti istruzioni per l’uso devono essere osservate assolu- tamente anche le norme nazionali vigenti per l’uso della macchina nel relativo luogo d’impiego. Conservare le istruzioni per l’uso a portata di mano vici- no alla macchina, adeguatamente protette dall’umidità e dallo sporco per mezzo di una foderina di plastica. Esse do vranno essere lette attentamente da tutti gli operatori pri ma di iniziare il lavoro, e le avvertenze contenute do- vranno essere scrupolosamente rispettate. Alla macchina devono lavorare solo persone che sono state preceden- temente istru ite nel suo uso e che conoscano i pericoli connessi. L’età minima richiesta per gli operatori va asso- lutamente rispettata. Accanto alle avvertenze di sicurezza contenute nelle presenti istruzioni per l’uso e le relative norme naziona- li vi gen ti nel luogo d’impiego vanno osservate le regole tec niche generalmente riconosciute per l’impiego di mac- chine per la lavorazione del legno. Leggere le istruzioni per l’uso prima di utilizzare l’apparecchio elettrico. Indossare le protezioni per l’udito e la vista. Portare la maschera di sicurezza. Classe di protezione II

LEGENDA DELLA FIG. 1

1 Impugnatura 2 Impugnatura anteriore 3 Azionatore 4 Interruttore accensione/spegnimento 5 Piastra di guida 6 Vite di regolazione profondità di taglio 7 Scala profondità di taglio 8 Vite di regolazione bisellatura 9 Scala angolo bisellatura 10 Vite di regolazione 90 gradi 11 Lama 12 Bocchettone di aspirazione 13 Motore 14 Blocco alberi 15 Vite di regolazione del binario di guida

PL45 Dotazione standard Sega ad immersione Chiave esagonale da 5 mm Istruzioni d’uso Dati tecnici Misura La x Lu x H mm 305 x 230 x 245 Lama sega ø mm / Numero di denti 145 / 24Z Spessore della lama sega 2,4 mm Numero di giri a vuoto n0 5500 min

Angolo obliquo 0°–45° Profondità di taglio 90° mm

Profondità di taglio 45° mm

Peso kg 4,2 Unità di azionamento Motore V/Hz 230–240/50 Potenza di assorbi- mento P1

Categoria di protezione

Rumore generato in attività e vibrazione Livello di pressione acustica

= 2,1 m/s², K = 1,5m/s² Valori esaminati corrispondenti a EN 60 745-2-5 e EN 60 745-1 Con riserva di modifiche techniche! Avvertenze: I rumori possono compromettere la salute. Nel caso in cui il sonoro superi gli 85 dB (A), indossare protezioni per le orecchie. Attraverso una brutta condizione di rete elettrica la ten- sione può diminuire in breve tempo all’accensione della macchina. Questo può influenzare altri equipaggiamenti elettrici (es. far lampeggiare una lampada). Nel caso in cui l’impedenza della rete comporti Zmax < 0,27 Ohm, non ci si deve aspettare tali guasti. (In caso di difficoltà, contattare il negoziante del posto).30

• Dopo avere tolto Ia merce dall’imballaggio, controllare in tutti i pezzi eventuali danni dovuti al trasporto. In caso di reclami bisogna informarne immediatamente il trasportatore.

• Non possiamo accettare reclami presentati in seguito.

• Verificare che la spedizione sia completa.

• Prima dell’impiego, prendere confidenza con l’appa- recchio studiando le istruzioni per l’uso.

• Per accessori, ricambi e pezzi soggetti ad usura, im- piegare solo pezzi originali scheppach. Le parti di ri- cambio sono disponibili presso il Vostro rivenditore specializzato scheppach.

• Indicare nelle ordinazioni il nostro numero dell’artico- lo, nonché tipo e anno di costruzione dell’apparecchio. In queste istruzioni per l’uso abbiamo indicato i punti che riguardano la Sua sicurezza con questo simbolo: m m Indicazioni generali di sicurezza per le apparecchiature elettriche

• ATTENZIONE Leggere tutte le indicazioni e le istruzioni di sicurezza. Negligenze nell’osservanza delle indicazioni ed istruzioni di sicurezza possono causare scossa elett- rica, incendio e/o ferite gravi.

• Conservare tutte le indicazioni ed istruzioni di sicurezza per il futuro.

• Il termine “apparecchio elettrico” utilizzato nelle istruzi- oni di sicurezza si riferisce ad apparecchi elettrici colle- gati alla rete (con cavo per la rete).

1) Sicurezza sul posto di lavoro

a) Tenere il luogo di lavoro sempre ben pulito ed illu- minato. Luoghi di lavoro in disordine o poco illuminati possono portare a incidenti. b) Non utilizzare l’apparecchio elettrico in luoghi soggetti ad esplosione, in cui si trovano liquidi, gas o polveri in- fiammabili. Gli apparecchi elettrici fanno scintille che possono incendiare la polvere o i vapori presenti nell’aria. c) Tenere lontano i bambini e le altre persone quando si lavora con l’apparecchio elettrico. In caso di distrazioni si può perdere il controllo sull’apparecchio.

2) Sicurezza elettrica

a) La spina di attacco dell’apparecchio elettrico deve essere conforme alla presa. La spina non può essere in alcun caso sostituita. Non utilizzare nessun adattatore insieme agli apparecchi elettrici con messa a terra. Le spine non sostituite e le prese conformi riducono il ri- schio di scossa elettrica. b) Evitare il contatto fisico con superfici a massa come tubi, riscaldamento, forni e frigoriferi. Se il Vostro cor- po è a contatto con la terra, può aumentare il rischio di scossa elettrica. c) Tenere l’apparecchio al riparo da pioggia ed umidità. L’infiltrazione di acqua nell’apparecchio elettrico aumen- ta il rischio di una scossa elettrica. d) Non usare il cavo impropriamente per trasportare l’apparecchio elettrico, per appenderlo o strattonare la spina ed estrarla forzatamente dalla presa. Tenere il cavo lontano da fonti di calore, olio, spigoli o parti di apparec- chio movibili. I cavi danneggiati o annodati aumentano il rischio di scossa elettrica. e) Se si lavora con un apparecchio elettrico all’aperto, utilizzare solo la prolunga adatta all’utilizzo all’aperto. L’utilizzo della prolunga per uso all’aperto riduce il ri- schio di scossa elettrica. f) Se non è possibile evitare l’uso dell’apparecchio elet- trico in ambiente umido, utilizzare un interruttore ma- gnetotermico diff. selettivo. L’utilizzo di un interruttore magnetotermico diff. selettivo riduce il rischio di scossa elettrica.

3) Sicurezza delle persone

a) Fare attenzione alle proprie azioni e incominciare il lavoro con l’apparecchio elettrico utilizzando buon senso e giudizio. Non utilizzare l’apparecchio elettrico se si è stanchi o sotto l’effetto di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio elettrico può portare a gravi ferite. b) Indossare l’attrezzatura antinfortunistica personale e sempre gli occhiali di protezione. Portare l’attrezzatura antinfortunistica personale, come la maschera, le scarpe anti-scivolo, il caschetto di protezione o la protezione per l’udito durante l’utilizzo dell’apparecchio elettrico riduce il rischio di ferite. c) Evitare l’accensione accidentale. Assicurarsi che l’apparecchio elettrico sia spento prima di collegarlo al- la corrente elettrica, di alzarlo o trasportarlo. Se durante il trasporto si hanno le dita sull’interruttore o se si colle- ga l’apparecchio alla corrente quando è ancora acceso, si possono verificare degli incidenti. d) Togliere gli attrezzi di regolazione o le chiavi per viti prima di accendere l’apparecchio elettrico. Un attrez- zo o vite che si posiziona in un componente rotante può causare degli infortuni. e) Evitare una postura anomala. Assicurarsi di essere in una posizione stabile e mantenere sempre l’equilibrio. In questo modo si può controllare meglio l’apparecchio in situazioni inaspettate. f) Indossare un abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere lontano dalle parti in movi- mento i propri capelli, i propri vestiti ed i guanti. I vestiti larghi, i gioielli o i capelli lunghi possono essere catturati dalle parti in movimento. g) Se si possono montare dei componenti di aspirazione e cattura della polvere, assicurarsi che essi siano collegati e che siano utilizzati in maniera corretta. L’utilizzo di un aspiratore può ridurre i pericoli causati dalla polvere.

4) Uso e maneggiamento dell’apparecchio elettrico

a) Non sovraccaricare l’apparecchio. Utilizzare l’apparecchio elettrico adatto al tipo di lavoro da fare. Con l’apparecchio elettrico adatto si lavora meglio e più in sicurezza. b) Non utilizzare un apparecchio elettrico il cui inter- ruttore è guasto. Un apparecchio che non accende né si spegne più è pericoloso e deve essere riparato. c) Staccare la spina prima di regolare l’apparecchio, di31

g) Utilizzare sempre delle lame delle seghe della misura giusta e con il giusto diametro (a stella o rotondo). Le lame delle seghe che non si adattano ai componenti di montaggio delle seghe fanno dei giri non rotondi e por- tano alla perdita di controllo. h) Non utilizzare mai delle rondelle e viti per la lama della sega danneggiate o sbagliate. Le rondelle e viti per la lama della sega sono state appo- sitamente costruite per la sega, per ottime prestazioni e sicurezza durante l’utilizzo. m Altre indicazioni di sicurezza per tutte le seghe Cause e modi di evitare l’effetto kick back:

• Il kick back è una reazione improvvisa di una lama del- la sega che penzola, s’incastra o è mal posizionata: in seguito a questo effetto la sega fuori controllo si solleva e si allontana dal pezzo di lavoro, andando in direzione dell’operatore.

• Se la lama della sega penzola o s’incastra nel vano della lama si blocca e la forza del motore spinge la lama all’indietro, in direzione dell’operatore.

• Se la lama della sega si gira o è mal posizionata, i denti del lato posteriore della lama possono infilarsi nel pezzo di lavoro, fino ad uscire dal vano della lama e far saltare la lama stessa verso l’operatore.

• Un kick back è la conseguenza di un uso improprio o errato della sega. Può essere evitato seguendo le misure di precauzione qui descritte: a) Tenere ferma la sega con entrambe le mani e portare le braccia in una posizione tale da riuscire a contenere la forza del kick back. Tenersi sempre sul lato della lama della sega, non portare mai il proprio corpo sulla stessa linea della lama. Nel corso di un kick back, la sega cir- colare può saltare all’indietro. . Comunque sia, l’operatore può controllare le forze di spinta seguendo le misure di precauzione adatte. b) Nel caso in cui la lama della sega si incastri o si voglia interrompere il lavoro, spegnere la sega e rimanere fermi finché la sega non si è del tutto arrestata. Non provare mai a togliere il pezzo di lavoro dalla lama della sega o a tirarlo indietro finché la lama è ancora in movimento, altrimenti potrebbe verificarsi un kick back. Cercare e risolvere la causa dell’incastro della lama della sega. c) Se una lama della sega è conficcata nel pezzo di lavoro e si vuole ricominciare il lavoro, centrare la lama della sega nel vano e controllare che i denti non siano infilati nel pezzo di lavoro. Se la lama della sega è incastrata, può spostarsi dal pezzo di lavoro e causare un kick back quando si riaccende la sega. d) Puntellare le grandi superfici per ridurre il rischio di un kick back causato da una lama della sega incastrata. Le grandi superfici possono piegarsi su se stesse sotto il proprio peso. Le superfici devono essere puntellate su entrambi i lati, sia vicino al vano sega, sia sui lati. e) Non utilizzare lame delle seghe non affilate o dann- eggiate. Le lame della sega con dentatura non affilata o non allineata causano in un vano sega troppo stretto sostituire gli accessori o di riporre l’apparecchio. Ques- ta misura di sicurezza evita l’accensione accidentale dell’apparecchio elettrico. d) Conservare gli apparecchi elettrici inutilizzati fuori dalla portata dei bambini. Non fare usare l’apparecchio a persone non esperte o che non hanno letto queste in- dicazioni. Gli apparecchi elettrici sono pericolosi se uti- lizzati da persone inesperte. e) Curare con attenzione gli apparecchi elettrici. Cont- rollare se i componenti mobili funzionano correttamen- te e non si incastrano, se dei componenti sono rotti o talmente danneggiati da impedire il funzionamento dell’apparecchio elettrico. Portare in riparazione i com- ponenti danneggiati prima dell’impiego dell’apparecchio. Molti incidenti avvengono a causa di apparecchi elettrici con cattiva manutenzione. f) Tenere gli attrezzi taglienti ben affilati e puliti. Gli at- trezzi taglienti ben curati con lati affilati si incastrano meno e si fanno guidare più facilmente. g) Utilizzare l’apparecchio elettrico, gli accessori, gli at- trezzi d’impiego in modo corrispondente a queste istruzi- oni. Fare attenzione alle condizioni di lavoro e all’attività da eseguire. L’uso di apparecchi elettrici per usi estranei a quelli pre- visti può portare a situazioni pericolose.

a) Fare utilizzare l’apparecchio solo a personale specia- lizzato qualificato e ripararlo solo con i componenti di sostituzione originali. In questo modo si può assicurare che la sicurezza dell’apparecchio elettrico sia conservata. m Indicazioni di sicurezza per tutte le seghe a) PERICOLO: Non avvicinarsi con le mani all’area della sega e alla lama. Tenere con la seconda mano la maniglia aggiuntiva o il vano motore. Se sono entrambe le mani a tenere la sega, non vi è pericolo di infortuni alle stesse. b) Non mettere le mani sotto il pezzo di lavoro. Il coperchio di protezione sotto il pezzo di lavoro non può proteggere dalla lama della sega. c) Adattare la profondità del taglio allo spessore del pez- zo di lavoro. Dovrebbe essere visibile meno di un dente completo sotto il pezzo di lavoro. d) Non tenere mai il pezzo di lavoro da segare in mano o sopra una gamba. Mettere il pezzo di lavoro in una posi- zione stabile. È importante assicurare bene il pezzo da lavorare, in modo da minimizzare il pericolo di contatto fisico, di incastro della lama della sega o di perdita di controllo. e) Afferrare l’apparecchio elettrico alle superfici con maniglie isolate, quando eseguite un lavoro, per il qua- le l’attrezzo d’impiego può incontrare dei cavi elettrici nascosti o il proprio cavo. Il contatto con un cavo in cui passa la corrente elettrizza anche i componenti metallici dell’apparecchio elettrico e causa una scossa elettrica. f) Utilizzare sempre un finecorsa o una guida diritta per i tagli longitudinali. Ciò migliora l’esattezza del taglio e diminuisce la possi- bilità che la lama della sega si incastri.32

M ULTERIORI INDICAZIONI SPECIALI DI SICUREZZA

a) Utilizzare solo le lame della sega raccomandate, con-formi al EN 847-1.b) Non usare rettificatrici.c) Utilizzare solo lame della sega originali del produt-tore con numero identificativo Ø 145 mm, 5500/min, 145x20x2,4.Le lame della sega con numeri identificativi non corris-pondenti a quelli indicati in queste istruzioni non pos-sono essere utilizzate. Le lame della sega non possono essere fermate con una pressione laterale sul corpo base.Bisogna fare attenzione che la lama della sega sia mon-tata saldamente e giri nel senso corretto. m Indicazioni di sicurezza particolari Indicazioni di sicurezza per seghe circolarie) Afferrare l’apparecchio elettrico alle superfici con ma-niglie isolate, quando eseguite un lavoro durante il qua-le l’attrezzo d’impiego può incontrare dei cavi elettrici nascosti o il proprio cavo. Il contatto con un cavo in cui passa la corrente elettrizza anche i componenti metallici dell’apparecchio elettrico e causa una scossa elettrica. m Norme di consegna Marchio con test CE in conformità alle normative CE per i macchinari ed alle norme relative ad ogni macchine.• Usare la macchina ossia l’impianto soltanto a condi-zioni tecnicamente ineccepibili e conformi alla sua destinazione, con l’osservanza delle norme di sicurezza e della prevenzione antinfortunistica, attenendosi alle disposizioni del libretto d’uso e manutenzione. Elimi-nare (far eliminare) immediatamente quei guasti che potrebbero pregiudicarne la sicurezza.• Il produttore non risponde di danni provocati da un uso non conforme alle norme; ogni rischio a carico dell’utente.• E’ necessario attenersi alle indicazioni di sicurezza, lavorazione e manutenzione del produttore così come alle misure indicate nei dati tecnici.• E’ necessario rispettare le relative norme antinfortuni-stiche e le altre regole tecniche di sicurezza general-mente riconosciute.• La macchina scheppach deve essere utilizzata, curata o riparata solo da persone con precedente esperienza e a conoscenza dei relativi pericoli. Il produttore non risponde di danni provocati da modifiche apportate arbitrariamente alla macchina.• La macchina scheppach deve essere utilizzata, solo con accessori e utensili originali del produttore.• La macchina non può essere utilizzata con rettifica-trici.un attrito maggiore, l’incastrarsi della lama della sega o un kick back.f) Prima di segare, regolare l’angolo e la profondità del taglio in maniera salda. Se le impostazioni cambiano du-rante il lavoro, la lama della sega può incastrarsi e può avvenire un kick back.c) Fare particolarmente attenzione in caso di “tagli a tuf-fo” da effettuare attraverso pareti o altre aree in cui non si può vedere attraverso. La lama della sega “a tuffo” può bloccarsi in oggetti nascosti e provocare un kick back. mIndicazioni di sicurezza per seghe circolari a tuffo a) Prima di qualunque utilizzo, controllare che il coperchio di protezione si chiuda perfettamente. Non utilizzare la sega se il coperchio di protezione non si può muovere liberamente o non si chiude subito. Non incast-rare o legare mai il coperchio di protezione in posizione aperta. Se la lama della sega cade inavvertitamente a ter-ra, il coperchio di protezione può deformarsi. Assicurarsi che il coperchio di protezione si muova liberamente e che per tutti gli angoli e le profondità dei tagli non tocchi né la lama della sega, né altre parti.b) Controllare lo stato e la funzione delle molle per il coperchio di protezione. Se molle e coperchio di pro-tezione non funzionano correttamente, portare la sega in manutenzione. Parti danneggiate, depositi collosi o l’ammucchiarsi di segatura rallentano il funzionamento del coperchio di protezione posteriore.c) Per un “taglio a tuffo” che non viene eseguito ad ango-lo retto, assicurarsi che la superficie di guida della sega non si pieghi da un lato. Una piega laterale può causare l’incastrarsi della lama della sega e un kick back.d) Non togliere la sega dal banco di lavoro o dal pavi-mento se il coperchio non protegge la lama della sega. Una lama della sega non custodita e lasciata in attività si muove in direzione opposta alla linea di taglio e va a segare tutto quello che incontra. Fare attenzione ai tempi di spegnimento della sega.

INDICAZIONI PER TUTTE LE SEGHE

• Non usare la rettificatrice.• Assicurarsi che il sistema di aspirazione della polvere funzioni come descritto in queste istruzioni.• Portare una maschera protettiva.• Possono essere utilizzate solo le lame della sega rac-comandate in queste istruzioni.• Indossare sempre la protezione per l’udito.• Sostituire le lame della sega come descritto in queste istruzioni.• La profondità di taglio massima è di 45 mm.Se il cavo di collegamento alla rete di questo apparec-chio è danneggiato deve essere sostituito dal produttore, dal suo servizio clienti o da una persona parimenti qualificata, in modo da evitare dei pericoli.33

Si ricorda all’utilizzatore che a monte dell’impianto rete deve essere presente una protezione magnetotermica atta a salvaguardare tutti i conduttori dai corto circuiti e dai sovraccarichi. Tale protezione dovrà essere scelta anche in base alle ca- ratteristiche elettriche della macchina riportate sul mo- tore. SEGNALI: L’impianto elettrico della vostra sega ad im- mersione è dotato di un relè di sottotensione, che apre automaticamente il circuito elettrico, quando la tensione scende al di sotto del valore minimo, e impedisce che la macchina si rimetta in funzione automaticamente quan- do la tensione ritorna ai valori normali. Se si prevede uno stop della macchina, ciò non è sbaglia- to. Controllare se si è verificato realmente un abbassa- mento di tensione nella vostra rete. Impostazioni Attenzione: Prima di effettuare i seguenti interventi di impostazione, spegnere la macchina e staccare la spina dalla presa di corrente. Impostazione profondità di taglio Fig. 2 La profondità di taglio può essere impostata da 0 a 45 mm. Allentare la vite di regolazione della profondità di taglio (6) e impostare la profondità desiderata attraverso la sca- la (7) e stringere nuovamente la vite. L’indicatore sulla scala segnala la profondità di taglio senza la riga. Posizionare la profondità di taglio a 0° non più profonda di 45 mm. Impostazione bisellatura Fig. 3 È possibile impostare l’angolo di bisellatura tra 0° e 45°. Allentare la vite di impostazione della bisellatura (8) su entrambe i lati all’angolo desiderato sulla scala (9) e stringere nuovamente la vite. Posizionare la profondità di taglio a 45° non più profonda di 35 mm. Sostituzione della lama della sega Fig. 4, 5, 6 Attenzione: Prima di sostituire la lama della sega, spegnere la macchina e scollegarla dalla corrente. 1 Premere l’innesco dell’affondamento (3), portare la lama nella posizione prevista per la sua sostituzione (La vite di regolazione della profondità di taglio deve essere regolata a 25 mm) e inserire la chiave a brugola nella vite di bloccaggio della lama (17). 2 Premere il blocco alberi (13) e ruotare la lama della sega (10) finché non va nella sua sede. 3 Tenere premuto il perno di bloccaggio (13) e svitare la vite di bloccaggio della lama (17) in senso antiorario, continuando a tenere la lama nella posizione prevista per la sua sostituzione. 4 Rimuovere la flangia esterna (16) e la lama della sega (10) (Attenzione: pericolo di ferite, indossare guanti) 5 Riposizionare una nuova lama e la flangia. 6 Avvitare e stringere la vite di regolazione della lama della sega, tenere premuto il blocco degli alberi. m Rischi residui La macchina è stata concepita secondo il livello della tec- nica ed in rispetto delle regolamentazioni per la sicurezza riconosciute. Tuttavia, durante la lavorazione potrebbero in- sorgere eventuali rischi.

• Lavorare solo legno selezionato, senza difetti quali: di- ramazioni, fenditure trasversali, fenditure superficiali. Il legno difettoso tende a scheggiare e diventa perico- loso nella lavorazione.

• A causa della forza centrifuga, i pezzi di legno non correttamente incollati possono esplodere durante la lavorazione.

• Prima di montare il pezzo greggio bisogna tagliarlo in forma quadrata, centrarlo e osservare l’attacco sicuro. Ogni marcia irregolare è pericolosa.

• Pericolo per la salute costituito dal pezzo in rotazion e in caso di capigiatura lunga o abbigliamento largo. Raccogliere i capelli e indossare indumenti aderenti.

• Pericolo per la salute a causa di polveri o trucioli di legno. Indossare sempre le apposite protezioni, qua- li occhiali e mascherina. Utilizzare il dispositivo di aspirazione!

• Pericolo per la salute provocato da corrente elettrica, in caso di impiego di cavi elettrici non idonei.

• Inoltre, nonostante tutte le misure di sicurezza prese, potrebbero sussistere dei rischi non evidenti.

• Questo genere di rischi può essere ridotto se si osser- veranno le „indicazioni sulla sicurezza“ e quanto espo- sto nel capitolo „Impiego conforme alle dispo si zioni“, così come le istruzioni per l’uso nella loro totalità.

• Quando si sega collegare la sega a immersione a un raccoglitore di polvere. Uso consentito Essa puó tagliare:

• Legno duro e tenero, nazionale ed esotico, lungo e traverso vena e con adeguati adattamenti (lama spe- cifica e morsetti): Uso non consentito Non è adatta per il taglio di:

• Materiali ferrosi, acciai e ghise e di qualsiasi altro ma- teriale diverso da quelli specificati nell’uso consentito, ed in particolare di sostanze alimentari. Messa in funzione

RIMOZIONE DEL MATERIALE D’IMBALLAGGIO

Rimuovere la macchina dalla scatola, che l’ha protetta durante il trasporto, senza danneggiarla in modo da po- terla riutilizzare nuovamente in seguito per un trasporto più lungo della sega a immersione o per conservala per periodi prolungati di non utilizzo.

COLLEGAMENTO ALLA RETE ELETTRICA

Controllate che l’impianto rete sul quale inserite la mac- china sia collegato a terra come previsto dalle norme di sicurezza vigenti, e che la presa di corrente sia in buono stato.34

Seghe con aspiratore Collegare il tubo di aspirazione al bocchettone - Ø 38 mm (12). m Collegamento elettrico Il motore elettrico installato è collegato e pronto per il servicio. L’allacciamento alla rete del cliente e il cavo di prolungamento utilizzato devono essere conformi alla nor- mativa vigente. Cavi di allacciamento elettrico deteriorati Spesso i cavi di allacciamento elettrico presentano danni all’isolamento. Le cause sono:

• Schiacciature, laddove i cavi di allacciamento vengono fatti passare per interstizi di porte e finestre.

• Piegature in seguito a fissaggio o condutture del cavo di allacciamento eseguiti in modo non appropriato.

• Tagli provocati dal passaggio di veicoli sopra il cavo di allacciamento.

• Danni all’isolamento dovuti all’estrazione dalle prese a muro.

• Crepe da invecchiamento dell’isolamento. Cavi di allacciamento elettrico che presentano tali guasti non devono essere ed a causa dell’isolamento danneggia- to sono pericolosissimi. Verificare periodicamente lo stato dei cavi di allacciamen- to elettrico. Assicurarsi, per la verifica, che il cavo di al- lacciamento non sia collegato a rete. I cavi di allacciamento elettrico devono rispondere alle norme vigenti nel vostro paese. Motore monofase

• La tensione di alimentazione deve corrispondere alle indicazione sulla targhetta del motore.

• I cavi di prolungamento fino a 25 m di lunghezza de- vono disporre di una sezione trasversale di 1,5 mm2, oltre i 25 m almeno di 2,5 mm2.

• ll collegamento a rete è protetto con fusibile inerte 16A

• ll collegamento a rete è protetto al massimo con 16 A.

• Dopo l’allacciamento alla rete o dopo un trasferimento è necessario verificare il senso di rotazione, ed even- tualmente cambiare la polarità. Collegamenti e riparazioni dell’attrezzatura elettrica devono essere eseguiti esclusivamente dall’elettricista. In caso di richiesta di chiarimenti preghiamo di fornire i dati seguenti:

• Ditta produttrice del motore

• Tipo di corrente del motore

• Dati della targhetta della macchina

• Dati della targhetta dell’inseritore In caso di rispedizione del motore inviare sempre il grup- po motore completo di inseritore. 7 Riposizionare la sega ad affondamento nella sua po- sizione originale. Utilizzazione Accensione e spegnimento Fig. 1 Per l’accensione della sega ad immersione usare l’inter- ruttore di accensione/spegnimento (4). Per spegnere l’interruttore on/off, disinserirlo (4). Guidare e fermare la sega ad immersione Fig. 8 1 Assicurare il pezzo in lavorazione in modo tale che non possa muoversi durante il taglio. 2 Muovere la sega solo in avanti. 3 Impugnare la sega con entrambe le mani, una mano sull’impugnatura principale e l’altra sull’impugnatura anteriore. 4 Con l’uso di una guida fissarla con morsetti da falegname. 5 Assicurarsi che il cavo di alimentazione non si trovi in direzione del taglio Segare 1 Porre la parte anteriore della macchina sul pezzo in lavorazione 2 Accendere la macchina con l’interruttore di accensio- ne/spegnimento (4) 3 Premere l’azionatore (3) 4 Premere la sega verso il basso per raggiungere la pro- fondità di taglio 5 Spingere allo stesso tempo la sega in avanti 6 Al termine del taglio spegnere la macchina e portare la lama della sega verso l’alto Taglio ad immersione Fig. 9 1 Porre la sega sul pezzo in lavorazione 2 Porre l’indicatore di taglio con la freccia posteriore (A) sulla posizione contrassegnata. 3 Accendere la macchina e premere la sega verso il basso alla profondità di taglio impostata 4 Spingere la sega in avanti finché l’indicatore di taglio (C) non raggiunge il punto contrassegnato. 5 Al termine del taglio ad immersione portare la lama della sega verso l’alto e spegnere la sega. Tagliare con la guida 1 Posizionare la macchina nel binario della guida. Even- tualmente ridurre il gioco della guida con la vite di regolazione (16). Esiste il pericolo che le viti di rego- lazione possano allentarsi da sole, regolare con chiave esagonale in dotazione. 2 Accendere la macchina con l’interruttore di accensio- ne/spegnimento (4). 3 Premere l’azionatore (3). 4 Premere la sega verso il basso per raggiungere la pro- fondità di taglio. Al primo utilizzo il labbro di gomma viene segato e garantisce la protezione dalle schegge fino alla lama della sega. 5 Spingere allo stesso tempo la sega in avanti. 6 Al termine del taglio spegnere la macchina e portare la lama della sega verso l’alto.35

E’ consigliato l’uso di un aspiratore o di un pennello. ATTENZIONE: Non usate getti di aria compressa !!!

• Verificate periodicamente le condizioni della lama: se doveste riscontrare difficoltà nel taglio, fatela affilare da personale specializzato, oppure sostituitela, se do- vesse presentarsene la necessita’. ASSISTENZA CLIENTI Nel caso risulti necessario ricorrere a personale specializ- zato per lavori di manutenzione straordinaria o per ripara- zioni durante e dopo il periodo di garanzia, vi preghiamo di rivolgervi sempre ai punti di assistenza da noi segnalati o direttamente al costruttore.

SMALTIMENTO DELLA MACCHINA

Una volta cessata la normale attività operativa della mac- china, lo smaltimento della stessa deve avvenire tramite un Centro di Raccolta e Smaltimento dei rifiuti industriali autorizzato. m Manutenzione

• I lavori di riparazione, manutenzione e pulizia, così come la rimozione di errori di funzionamento, vanno effetuati in linea di principio solo a motore spento.

• Dopo aver effettuato riparazioni o lavori di manutenzio- ne. Procedere subito al rimontaggio di tutti i dispositivi di prevenzione e sicurezza.

INTERVENTI DI MANUTENZIONE ORDINARIA

I normali lavori di manutenzione possono essere condotti anche non da personale esperto e sono tutti descritti nei paragrafi seguenti e in questo capitolo.

• La sega ad immersione non deve essere lubrificata, in quanto taglia sempre superfici asciutte; tutte le parti movibili sono autolubrificanti.

• Durante le operazioni di manutenzione, indossate per quanto possibile i mezzi personali di protezione (oc- chiali antinfortunistici e guanti)

• Rimuovete i trucioli residui di lavorazione ogni qual- volta si renda necessario, intervenendo nella zona di taglio e sui piani di appoggio.

GUIDA ALLA LOCALIZZAZIONE DEI GUASTI

Anomalie Possibile causa Soluzione Il motore non funziona Motore, cavo rete o spina difettosi Fusibili bruciati Fate controllare la macchina da personale specializzato. Non cercate di riparare da soli il motore: potrebbe essere pericoloso. Controllate i fusibili e sostituiteli se necessario. Il motore parte lentamen- te o non raggiunge la ve- locità di funzionamento Bassa tensione di alimentazione. Avvolgimenti danneggiati. Condensatore bruciato Richiedete un controllo della tensione disponi- bile da parte dell’Ente erogatore. Fate con- trollare il motore della macchina da personale specializzato. Fate sostituire il condensatore da personale specializzato. Eccessivo rumore del motore Avvolgimenti danneggiati. Motore difettoso Fate controllare il motore da personale specia- lizzato. Il motore non sviluppa la piena potenza Circuiti dell’impianto rete sovraccaricati da luci, servizi o altri motori Non utilizzate servizi o altri motori sullo stesso circuito al quale collegate la macchina. Il motore si surriscalda facilmente Sovraccarico del motore, raffreddamento insuffi- ciente del motore Evitare il sovraccarico del motore durante il taglio, rimuovere la polvere dal motore per garantire un raffreddamento ottimale Potenza di taglio ridotta durante le operazioni di segatura Lama troppo piccola (affilata troppo spesso) Regolare nuovamente la battuta di fine corsa del gruppo sega Il taglio della lama è grossolano o ondulato Lama smussata, forma dei denti non idonea per lo spessore del materiale Affilare nuovamente la lama o inserirne una adeguata Il pezzo si rompe o si scheggia Pressione di taglio troppo alta o lama non ido- nea per questo impiego Inserire una lama idonea36

SEGARE: 1 Posizionare la sega sul binario della guida. 2 Accendere la macchina. 3 Premere la sega lentamente alla profondità di taglio impostata verso il basso e guidarla in avanti sul binario. TAGLIO AD IMMERSIONE: Segare: 1 Posizionare la sega sul binario della guida sul punto di taglio contrassegnato. 2 Fissare il blocco battuta posteriore o battuta (Acces- sorio non in dotazione) sul punto di taglio anteriore e posteriore sul binario della guida. 3 Accendere la macchina. 4 Premere la sega lentamente alla profondità di taglio impostata verso il basso e guidarla in avanti sul binario fino al punto di taglio anteriore. TAGLI OBLIQUI : Per tagli obliqui è consigliabile il posizionamento della sega sul binario di guida avvitando di mezzo giro verso destra entrambe le viti di regolazione (E), per evitare lo scivolamento della sega in posizione obliqua. Stringere le viti di regolazione (E) solo in modo chela sega possa muoversi sul binario. In questo modo si evitano ferite al corpo edanneggiamenti alla macchina. ACCESSORI Sistema di guida 2 x binario di guida 700 mm 1 x dispositivo di giunzione binari KIT ACCESSORI (CET ARTICLE NE FAIT PAS PARTIE DE L’ENSEMBLE DE LIVRAISON STANDARD): 2 x morsetti da falegname 1 x blocco battuta posteriore (battuta) Dispositivo guida (Fig. 10, 11) I binari di guida (A) permettono un taglio pulito e preciso e proteggono la superficie dai danni. Per segare con il binario di guida impostare una profon- dità di taglio di 4,5 mm minore rispetto al valore di scala sulla macchina. Per motivi di sicurezza il binario di guida deve essere fis- sato con morsetti da falegname (B). Il blocco battuta posteriore (D) garantisce con l’immersio- ne nel pezzo in lavorazione una guida sicura. Mediante il dispositivo di unione (F) è possibile fissare in- sieme 2 binari di guida e allungare quindi il taglio. Rego- lare il gioco della guida del supporto sul binario di guida con entrambe le viti di regolazione (E). Con gli accessori disponibili è possibile effettuare tagli ad immersione, tagli angolari e lavori speciali. Nell‘utilizzare per la prima volta questa sega sul binario di guida opzionale, sarà necessario regolare lo scorri mento, per ridurre al minimo il movimento laterale sul binario di guida. Le camme regolabili (Fig. 10 „E“) ser vono a tale scopo.

1. Posizionare la sega sul binario di guida.

2. Girare le camme (Fig. 10 „E“) in senso antiorario fin-

ché non sono ben strette. Poi leggermente in senso orario per lasciare un margine di movimento. Tenendo i quadranti in posizione, bloccarli serrando le viti a testa cava esagonale al centro di ogni camma (chiave a brugola da 5 mm in dotazione con la macchina.)

3. Far scorrere la sega avanti e indietro lungo la guida

assicurandosi che scivoli facilmente. Regolare nuova- mente, se necessario.

4. In futuro potrebbero essere necessarie nuove regolazi-

oni, a seconda dell‘utilizzo della sega. Attenzione: Assicurarsi sempre che il pezzo in lavorazione non si muova. Spingere sempre la macchina in avanti, mai verso il corpo.37

dichiara la seguente conformità secondo le diretti- ve e le normative UE per l‘articolo

Solo per Paesi EU. Non gettare le apparecchiature elettriche tra i riuti domestici! Secondo la Direttiva Europea 2012/19/EU sui riuti di apparrecchiature elettriche ed elettroniche e la sua attuazione in conformità alle norme nazionali, le apparecchiature elettriche esauste devono essere raccolte separatamente, al ne di essere reimpiegate in modo eco-compatibile.
