BEDIENUNGSANLEITUNG PL45 SCHEPPACH

Tauchsäge Originalbetriebsanleitung

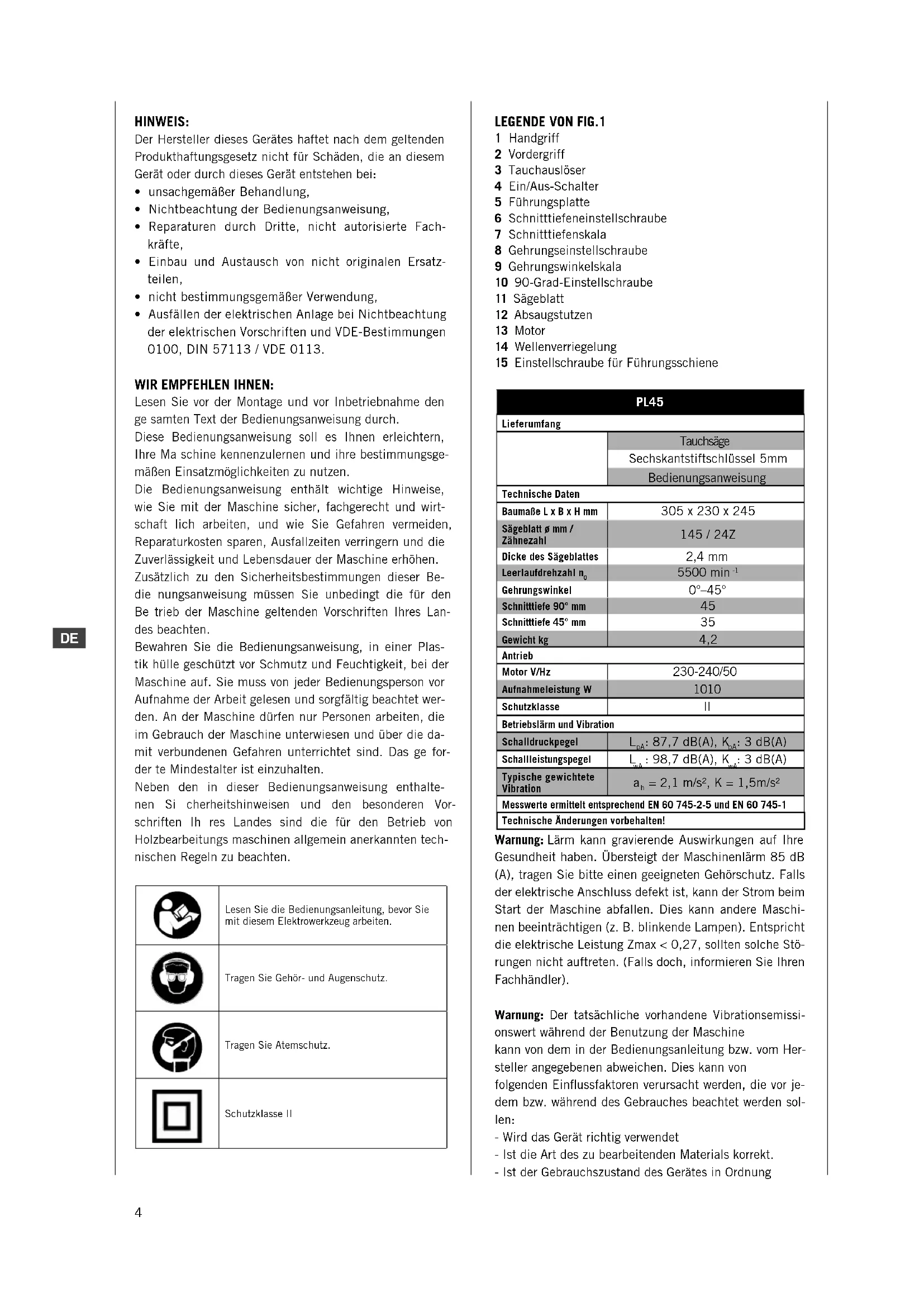

1 Handgriff 2 Vordergriff 3 Tauchauslöser 4 Ein/Aus-Schalter 5 Führungsplatte 6 Schnitttiefeneinstellschraube 7 Schnitttiefenskala 8 Gehrungseinstellschraube 9 Gehrungswinkelskala 10 90-Grad-Einstellschraube 11 Sägeblatt 12 Absaugstutzen 13 Motor 14 Wellenverriegelung 15 Einstellschraube für Führungsschiene PL45 Lieferumfang Tauchsäge Sechskantstiftschlüssel 5mm Bedienungsanweisung Technische Daten Baumaße L x B x H mm 305 x 230 x 245 Sägeblatt ø mm / Zähnezahl 145 / 24Z Dicke des Sägeblattes 2,4 mm Leerlaufdrehzahl n

Gehrungswinkel 0°–45° Schnitttiefe 90° mm

Gewicht kg 4,2 Antrieb Motor V/Hz 230-240/50 Aufnahmeleistung W

Betriebslärm und Vibration Schalldruckpegel

: 3 dB(A) Schallleistungspegel

: 3 dB(A) Typische gewichtete Vibration

= 2,1 m/s², K = 1,5m/s² Messwerte ermittelt entsprechend EN 60 745-2-5 und EN 60 745-1 Technische Änderungen vorbehalten! Warnung: Lärm kann gravierende Auswirkungen auf Ihre Gesundheit haben. Übersteigt der Maschinenlärm 85 dB (A), tragen Sie bitte einen geeigneten Gehörschutz. Falls der elektrische Anschluss defekt ist, kann der Strom beim Start der Maschine abfallen. Dies kann andere Maschi- nen beeinträchtigen (z. B. blinkende Lampen). Entspricht die elektrische Leistung Zmax < 0,27, sollten solche Stö- rungen nicht auftreten. (Falls doch, informieren Sie Ihren Fachhändler). Warnung: Der tatsächliche vorhandene Vibrationsemissi- onswert während der Benutzung der Maschine kann von dem in der Bedienungsanleitung bzw. vom Her- steller angegebenen abweichen. Dies kann von folgenden Einflussfaktoren verursacht werden, die vor je- dem bzw. während des Gebrauches beachtet werden sol- len: - Wird das Gerät richtig verwendet - Ist die Art des zu bearbeitenden Materials korrekt. - Ist der Gebrauchszustand des Gerätes in Ordnung HINWEIS: Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE 0113. WIR EMPFEHLEN IHNEN: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanweisung durch. Diese Bedienungsanweisung soll es Ihnen erleichtern, Ihre Ma schine kennenzulernen und ihre bestimmungsge- mäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanweisung enthält wichtige Hinweise, wie Sie mit der Maschine sicher, fachgerecht und wirt- schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer der Maschine erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Be- die nungsanweisung müssen Sie unbedingt die für den Be trieb der Maschine geltenden Vorschriften Ihres Lan- des beachten. Bewahren Sie die Bedienungsanweisung, in einer Plas- tik hülle geschützt vor Schmutz und Feuchtigkeit, bei der Maschine auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer- den. An der Maschine dürfen nur Personen arbeiten, die im Gebrauch der Maschine unterwiesen und über die da- mit verbundenen Gefahren unterrichtet sind. Das ge for- der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanweisung enthalte- nen Si cherheitshinweisen und den besonderen Vor- schriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten tech- nischen Regeln zu beachten. Lesen Sie die Bedienungs anleitung, bevor Sie mit diesem Elektrowerkzeug arbeiten. Tragen Sie Gehör- und Augenschutz. Tragen Sie Atemschutz. Schutzklasse II5

plosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk- zeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können. c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Un- veränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. b) Vermeiden Sie Körperkontakt mit geerdeten Ober- flächen wie von Rohren, Heizungen, Herden und Kühl- schränken. Es besteht ein erhöhtes Risiko durch elektri- schen Schlag, wenn Ihr Körper geerdet ist. c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. d) Zweckentfremden Sie das Kabel nicht, um das Elekt- rowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhö- hen das Risiko eines elektrischen Schlages. e) Wenn Sie mit einem Elektrowerkzeug im Freien arbei- ten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages. f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehler- stromschutzschalters vermindert das Risiko eines elek- trischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elek- trowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Al- kohol oder Medikamenten stehen. Ein Moment der Un- achtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüs- tung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Ver- letzungen. c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug aus- geschaltet ist, bevor Sie es an die Stromversorgung an- schließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversor- gung anschließen, kann dies zu Unfällen führen. d) Entfernen Sie Einstellwerkzeuge oder Schrauben- schlüssel, bevor Sie das Elektrowerkzeug einschalten. - Sind die Haltegriffe ggf. optionale Vibrationsgriffe mon- tiert und sind diese fest am Maschinenkörper. Falls Sie ein unangenehmes Gefühl oder eine Hautver- färbung während der Benutzung der Maschine an Ihren Händen feststellen unterbrechen Sie sofort die Arbeit. Legen Sie ausreichende Arbeitspausen ein. Bei nicht be- achten von ausreichenden Arbeitspausen, kann es zu ei- nem Hand- Arm- Vibrationssyndrom kommen. Es sollte eine Abschätzung des Belastungsgrades in Ab- hängigkeit der Arbeit bzw. Verwendung der Maschine erfolgen und entsprechende Arbeitspausen eingelegt wer- den. Auf diese Weise kann der Belastungsgrad während der gesamten Arbeitszeit wesentlich gemindert werden. Minimieren Sie Ihr Risiko, dem Sie bei Vibrationen aus- gesetzt sind. Pflegen Sie diese Maschine entsprechend der Anweisungen in der Bedienungsanleitung. Falls die Maschine öfters eingesetzt bzw. verwendet wird sollten Sie sich mit Ihrem Fachhändler in Verbindung setzten und ggf. Antivibrationszubehör (Griffe) besorgen. Vermeiden Sie den Einsatz von der Maschine bei Tem- peraturen von t=10°C oder weniger. Machen Sie einen Arbeitsplan wodurch die Vibrationsbelastung begrenzt werden kann. Allgemeine Hinweise

• Überprüfen Sie nach dem Auspacken alle Teile auf even tu elle Transportschäden. Bei Beanstandungen muss so fort der Zubringer verständigt werden. Späte- re Reklamationen werden nicht anerkannt.

• Überprüfen Sie die Sendung auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Be die- nungs anweisung mit dem Gerät vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem scheppach-Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Gerätes an. In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: m m Allgemeine Sicherheitshinweise für Elektrowerkzeuge

• WARNUNG Lesen Sie alle Sicherheitshinweise und An- weisungen. Versäumnisse bei der Einhaltung der Si- cherheitshinweise und Anweisungen können elektri- schen Schlag, Brand und/oder schwere Verletzungen verursachen.

• Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

• Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut be- leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. b) Arbeiten Sie mit dem Elektrowerkzeug nicht in ex-6

m Sicherheitshinweise für alle Sägen a) GEFAHR: Kommen Sie mit Ihren Händen nicht in den Sägebereich und an das Sägeblatt. Halten Sie mit Ihrer zweiten Hand den Zusatzgriff oder das Motorgehäuse. Wenn beide Hände die Säge halten, können diese vom Sägeblatt nicht verletzt werden. b) Greifen Sie nicht unter das Werkstück. Die Schutz- haube kann Sie unter dem Werkstück nicht vor dem Sä- geblatt schützen. c) Passen Sie die Schnitttiefe an die Dicke des Werk- stücks an. Es sollte weniger als eine volle Zahnhöhe un- ter dem Werkstück sichtbar sein. d) Halten Sie das zu sägende Werkstück niemals in der Hand oder über dem Bein fest. Sichern Sie das Werk- stück an einer stabilen Aufnahme. Es ist wichtig, das Werkstück gut zu befestigen, um die Gefahr von Kör- perkontakt, Klemmen des Sägeblattes oder Verlust der Kontrolle zu minimieren. e) Fassen Sie das Elektrowerkzeug an den isolierten Griff- flächen an, wenn Sie Arbeiten ausführen, bei denen das Einsatzwerkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Kontakt mit einer span- nungsführenden Leitung setzt auch die Metallteile des Elektrowerkzeugs unter Spannung und führt zu einem elektrischen Schlag. f) Verwenden Sie beim Längsschneiden immer einen An- schlag oder eine gerade Kantenführung. Dies verbessert die Schnittgenauigkeit und verringert die Möglichkeit, dass das Sägeblatt klemmt. g) Verwenden Sie immer Sägeblätter in der richtigen Grö- ße und mit passender Aufnahmebohrung (z.B. sternför- mig oder rund). Sägeblätter, die nicht zu den Montage- teilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle. h) Verwenden Sie niemals beschädigte oder falsche Sä- geblatt-Unterlegscheiben oder -Schrauben. Die Sägeblatt-Unterlegscheiben und -Schrauben wurden speziell für Ihre Säge konstruiert, für optimale Leistung und Betriebssicherheit. m Weitere Sicherheitshinweise für alle Sägen Ursachen und Vermeidung eines Rückschlags:

• Ein Rückschlag ist die plötzliche Reaktion infolge ei- nes hakenden, klemmenden oder falsch ausgerichteten Sägeblattes, die dazu führt, dass eine unkontrollierte Säge abhebt und sich aus dem Werkstück heraus in Richtung der Bedienperson bewegt.

• Wenn sich das Sägeblatt in dem sich schließenden Sägespalt verhakt oder verklemmt, blockiert es, und die Motorkraft schlägt die Säge in Richtung der Bedi- enperson zurück.

• Wird das Sägeblatt im Sägeschnitt verdreht oder falsch ausgerichtet, können sich die Zähne der hinteren Sä- geblattkante in der Oberfläche des Werkstücks verha- ken, wodurch sich das Sägeblatt aus dem Sägespalt herausbewegt und die Säge in Richtung der Bedien- person zurückspringt.

• Ein Rückschlag ist die Folge eines falschen oder feh- Ein Werkzeug oder Schlüssel, der sich in einem drehen- den Geräteteil befindet, kann zu Verletzungen führen. e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. g) Wenn Staubabsaug- und -auffangeinrichtungen mon- tiert werden können, vergewissern Sie sich, dass die- se angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

4) Verwendung und Behandlung des Elektrowerkzeuges

a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. b) Benutzen Sie kein Elektrowerkzeug, dessen Schal- ter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss re- pariert werden. c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme ver- hindert den unbeabsichtigten Start des Elektrowerkzeu- ges. d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elekt- rowerkzeuge sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden. e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie- ren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschä- digt sind, dass die Funktion des Elektrowerkzeuges be- einträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorg- fältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leich- ter zu führen. g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz- werkzeuge usw. entsprechend diesen Anweisungen. Be- rücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situ- ationen führen.

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparie- ren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.7

warten, wenn Schutzhaube und Feder nicht einwandfrei arbeiten. Beschädigte Teile, klebrige Ablagerungen oder Anhäufungen von Spänen lassen die untere Schutzhaube verzögert arbeiten. c) Sichern Sie beim „Tauchschnitt“, der nicht rechtwink- lig ausgeführt wird, die Führungsplatte der Säge gegen seitliches Verschieben. Ein seitliches Verschieben kann zum Klemmen des Sägeblattes und damit zum Rück- schlag führen. d) Legen Sie die Säge nicht auf der Werkbank oder dem Boden ab, ohne dass die Schutzhaube das Sägeblatt be- deckt. Ein ungeschütztes, nachlaufendes Sägeblatt be- wegt die Säge entgegen der Schnittrichtung und sägt, was ihm im Weg ist. Beachten Sie dabei die Nachlauf- zeit der Säge.

HINWEISE FÜR ALLE SÄGEN

• Verwenden Sie keine Schleifscheiben.

• Stellen Sie die richtige Benutzung der Stau- bauffangeinrichtung, so wie in dieser Anleitung angegeben,sicher.

• Tragen Sie eine Staubschutzmaske.

• Nur in dieser Anleitung empfohlene Sägeblätter dürfen verwendet werden.

• Tragen Sie immer einen Gehörschutz.

• Wechseln Sie die Sägeblätter, so wie in dieser Anlei- tung angegeben.

• Die maximale Schnitttiefe beträgt 45 mm Wenn die Netzanschlussleitung dieses Gerätes beschä- digt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Per- son ersetzt werden, um Gefährdungen zu vermeiden.

WEITER SPEZIELLE SICHERHEITSHINWEISE FÜR

KREISSÄGEN a) Verwenden Sie nur empfohlene Sägeblätter, die der EN 847-1 entsprechen. b) Verwenden Sie keine Schleifscheiben. c) Verwenden Sie nur Original Sägeblätter des Herstel- lers mit der Kennzeichnung Ø 145 mm, 5500/min, 145x20x2,4. Sägeblätter, die den in dieser Gebrauchsanleitung an- gegebenen Kenndaten nicht entsprechen, dürfen nicht verwendet werden. Sägeblätter dürfen nicht durch seit- lichen Druck auf den Grundkörper gebremst werden.. Es ist darauf zu achten, dass das Sägeblatt fest montiert ist und in der richtigen Richtung dreht. m Besondere Sicherheitshinweise Sicherheitshinweise für Kreissägen - Halten Sie das Gerät an den isolierten Griffflächen, wenn Sie Arbeiten ausführen, bei denen das Einsatz- werkzeug verborgene Stromleitungen oder das eigene Netzkabel treffen kann. Der Kontakt mit einer span- nungsführenden Leitung kann auch metallene Geräte- teile unter Spannung setzen und zu einem elektrischen Schlag führen. lerhaften Gebrauchs der Säge. Er kann durch geeigne- te Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden. a) Halten Sie die Säge mit beiden Händen fest und brin- gen Sie Ihre Arme in eine Stellung, in der Sie die Rück- schlagkräfte abfangen können. Halten Sie sich immer seitlich des Sägeblattes, nie das Sägeblatt in eine Linie mit Ihrem Körper bringen. Bei einem Rückschlag kann die Kreissäge rückwärts springen, jedoch kann die Bedi- enperson durch geeignete Vorsichtsmaßnahmen die Rückschlagkräfte beherrschen. b) Falls das Sägeblatt verklemmt oder Sie die Arbeit un- terbrechen, schalten Sie die Säge aus und halten Sie sie im Werkstoff ruhig, bis das Sägeblatt zum Stillstand ge- kommen ist. Versuchen Sie nie, die Säge aus dem Werk- stück zu entfernen oder sie rückwärts zu ziehen, solange das Sägeblatt sich bewegt, sonst kann ein Rückschlag erfolgen. Ermitteln und beheben Sie die Ursache für das Verklemmen des Sägeblattes. c) Wenn Sie eine Säge, die im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt und überprüfen Sie, ob die Sägezähne nicht im Werk- stück verhakt sind. Klemmt das Sägeblatt, kann es sich aus dem Werkstück herausbewegen oder einen Rück- schlag verursachen, wenn die Säge erneut gestartet wird. d) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu ver- mindern. Große Platten können sich unter ihrem Eigen- gewicht durchbiegen. Platten müssen auf beiden Seiten abgestützt werden, sowohl in Nähe des Sägespalts als auch an der Kante. e) Verwenden Sie keine stumpfen oder beschädigten Sä- geblätter. Sägeblätter mit stumpfen oder falsch ausge- richteten Zähnen verursachen durch einen zu engen Sä- gespalt eine erhöhte Reibung, Klemmen des Sägeblattes und Rückschlag. f) Ziehen Sie vor dem Sägen die Schnitttiefen- und Schnittwinkeleinstellungen fest. Wenn sich während des Sägens die Einstellungen verändern, kann sich das Säge- blatt verklemmen und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig bei „Tauchschnitten“ in bestehende Wände oder andere nicht einsehbare Be- reiche. Das eintauchende Sägeblatt kann beim Sägen in verborgene Objekte blockieren und einen Rückschlag verursachen. mSicherheitshinweise für Tauchkreissägen a) Überprüfen Sie vor jeder Benutzung, ob die Schutz- haube einwandfrei schließt. Verwenden Sie die Säge nicht, wenn die Schutzhaube nicht frei beweglich ist und sich nicht sofort schließt. Klemmen oder binden Sie die Schutzhaube niemals in geöffneter Position fest. Sollte die Säge unbeabsichtigt zu Boden fallen, kann die Schutzhaube verbogen werden. Stellen Sie sicher, dass die Schutzhaube sich frei bewegt und bei allen Schnitt- winkeln und -tiefen weder Sägeblatt noch andere Teile berührt. b) Überprüfen Sie Zustand und Funktion der Feder für die Schutzhaube. Lassen Sie die Säge vor dem Gebrauch8

Einsatzbereich Vorgesehene Verwendungsmöglichkeiten Die Maschine schneidet:

• Hartes und weiches Holz inländischer oder exotischer Herkunft, längs und quer durch die Maserung falls die entsprechenden Teile richtig eingesetzt werden (spezi- elles Sägeblatt und Klemmen). Nicht vorgesehene Verwendungsmöglichkeiten Die Maschine eignet sich nicht für:

• Eisenmaterialien, Stahl und Gusseisen, sowie alle an- deren Materialsorten, die nicht aufgeführt werden, vor allem Lebensmittel. Inbetriebnahme Beachten Sie vor der Inbetriebnahme die Sicherheitshin- weise in der Bedienungsanweisung.

ENTFERNUNG DER VERPACKUNG

Nehmen Sie die Maschine aus ihrer Schachtel, die sie während des Transports geschützt hat, ohne diese zu be- schädigen, denn sie könnte später wieder nützlich sein, bei einem längeren Transport der Tauchsäge oder einer langfristigen Lagerung.

ANSCHLUSS AN DAS STROMNETZ

Kontrollieren Sie, ob die Netzanlage, an die Sie die Ma- schine anschließen, entsprechend den gültigen Normen geerdet ist und ob die Steckdose in gutem Zustand ist. Wir möchten Sie daran erinnern, dass der Netzanlage eine magnetothermische Schutzvorrichtung vorgeschal- tet sein muß, die alle Leitungen vor Kurzschlüssen und Überlastungen schützt. Diese Schutzvorrichtung kann auch aufgrund der nach- folgend aufgelisteten elektrischen Eigenschaften der Ma- schine am Motor angegeben sein. Einstellungen Achtung: Bevor Sie eine der folgenden Einstellungsarbei- ten vornehmen, Maschine ausschalten und den Netzste- cker ziehen. Schnitttiefeneinstellung Abb. 2 Die Schnitttiefe kann von 0 bis 45 mm eingestellt wer- den. Lösen Sie die Schnitttiefeneinstellschraube (6) und stel- len die gewünschte Tiefe mittels der Skala (7) ein und ziehen die Schraube wieder fest an. Die Angaben auf der Skala bezeichnen die Schnitttiefe ohne Schiene. Stellem sie die Schnitttiefe bei 0° nicht tiefer als 45 mm ein. Gehrungseinstellung Abb.3 Der Gehrungswinkel kann zwischen 0° und 45° einge- stellt werden. Lösen Sie die Gehrungseinstellschraube (8) auf beiden Seiten, stellen den gewünschten Winkel auf der Skala (9) ein und ziehen beide Schrauben wieder fest. Bestimmungsgemäße Verwendung Die Maschine entspricht der gültigen EG Maschinen richt- linie.

• Maschine nur in technisch einwandfreiem Zustand so- wie bestimmungsgemäß, sicherheits- und gefahren be- wusst unter Beachtung der Betriebsanleitung benut- zen! Insbesondere Störungen, die die Sicherheit beein trächtigen können, umgehend beseitigen (las- sen)!

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schä- den haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer.

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den Technischen Daten an- gegebenen Abmessungen müssen eingehalten wer den.

• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen, allgemein anerkannten sicherheitstechni- schen Regeln müssen beachtet werden.

• Die Maschine darf nur von Personen genutzt, gewar- tet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Ver än- derungen an der Maschine schließen eine Haftung des Herstellers für daraus resultierende Schäden aus.

• Die Maschine darf nur mit Originalzubehör und -werk- zeugen des Herstellers genutzt werden.

• Die Maschine darf nicht mit Schleifscheiben betrie- ben werden. Restrisiken Die Maschine ist nach dem Stand der Technik und den an- erkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwen- dung nicht ordnungsgemäßer Elektro-Anschlussleitun- gen.

• Desweiteren können trotz aller getroffener Vorkehrun- gen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Ver- wendung“, sowie die Bedienungsanweisung insge samt beachtet werden.

• Belasten Sie die Maschine nicht unnötig: zu starker Druck beim Sägen beschädigt das Sägeblatt schnell, was zu einer Leistungsverminderung der Maschine bei der Verarbeitung und in der Schnittgenauigkeit führt.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in diesem Handbuch empfohlen wird. So erreichen Sie, dass Ihre Tauchsäge optimale Leistungen erbringt.

• Die Hände dürfen nie in die Verarbeitungszone ge- langen, wenn die Maschine in Betrieb ist. Bevor Sie irgendwelche Operationen vornehmen, lassen Sie die Handgriffstaste und schalten Sie die Maschine aus.9

schalten und das Sägeblatt nach oben fahren Tauchschnitte Abb. 9 1 Stellen Sie die Säge auf das Werkstück 2 Die Schneideanzeige mit dem hinteren Pfeil (A) auf die markierte Eintauchstelle setzen 3 Schalten Sie die Maschine ein und drücken Sie die Säge auf die tiefste Schnitttiefe nach unten 4 Schieben Sie die Säge vorwärts bis die Schneideanzei- ge (C) den markierten Punkt erreicht hat 5 Nach Beendigung des Tauchschnittes Sägeblatt nach oben fahren und die Säge ausschalten Sägen mit Schiene 1 Setzen Sie die Maschine in die Führungen der Schiene. Vermindern Sie gegebenenfalls das Führungsspiel mit den Einstellschraube (16). Besteht die Gefahr, dass sich die Einstellschrauben selbstständig lösen, können sie mit dem mitgelieferten Sechskantschlüssel nach- justiert werden. 2 Schalten Sie die Maschine mit dem Ein-/Ausschalter (4) ein. 3 Drücken Sie den Tauchauslöser (3). 4 Säge nach unten drücken um die Sägetiefe zu errei- chen. Beim ersten Gebrauch wird die Gummilippe ab- gesägt und gewährt dadurch Splitterschutz bis zum Sägeblatt. 5 Säge gleichmäßig nach vorne schieben. 6 Nach Beendigung des Sägeschnittes die Maschine ausschalten und das Sägeblatt nach oben schwenken. Sägen mit Absaugung Schließen Sie den Absaugschlauch am Absaugstutzen - Ø 38 mm (12) an. Elektrischer Anschluss Der installierte Elektromotor ist betriebsfertig ange schlos- sen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Be stim mungen. Der kundenseitige Netzanschluss sowie die verwendete Ver- län gerungsleitung müssen diesen Vorschriften ent spre chen. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Isola- tionsschäden. Ursachen sind:

• Durchstellen, wenn Anschlussleitungen durch Fenster- oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Füh rung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wandsteck dose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Iso la ti- ons schä den lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Stellen sie die Schnitttiefe bei 45° nicht tiefer als 35 mm ein. Sägeblattwechsel Abb.4,5,6 Achtung: Bevor Sie den Sägeblattwechsel vornehmen, Ma- schine ausschalten und den Netzstecker ziehen. 1 Tauchauslöser (3) drücken, Sägeblatt bis zur Säge- blattwechselstellung herunter drücken (Schnitttiefen- einstellschraube auf 25mm einstellen) und Sechskant- schlüssel in Sägeblattfeststellschraube (17) stecken. 2 Wellenverriegelung (13) drücken und das Sägeblatt (10) drehen bis dieses einrastet. 3 Die Wellenverriegelung (13) gedrückt halten und die Sägeblattfeststellschraube (17) gegen den Uhrzeiger- sinn öffnen. Dabei das Sägeblatt in der Sägeblattwech- selstellung halten. 4 Den äußeren Flansch (16) und das Sägeblatt (10) entfernen. (Achtung: Verletzungsgefahr Handschuhe tragen) 5 Neues Blatt und Flansch wieder einsetzen. 6 Sägeblattfeststellschraube einschrauben und festzie- hen, dabei die Wellenverriegelung wieder gedrückt halten. 7 Die Säge in Ausgangsstellung bringen. Arbeitshinweise Nachdem Sie nun all dies, was bis hierher beschrieben wur de, ausgeführt haben, können Sie mit der Bearbei- tung beginnen. ACHTUNG: Halten Sie stets Ihre Hände von den Schnitt- zonen fern und versuchen Sie keinesfalls, diese beim Schneiden zu erreichen. Ein- und Ausschalten Abb.1 Beim Einschalten der Tauchsäge den Ein-/Ausschalter (4) betätigen. Zum Ausschalten den Ein-/Ausschalter (4) los lassen. Führen und Halten der Tauchsäge Abb. 8 1 Werkstück so sichern, dass es sich beim Sägen nicht verstellen kann. 2 Die Säge nur vorwärts bewegen. 3 Säge mit beiden Händen fest greifen, dabei liegt die eine Hand am Hauptgriff und die andere Hand am Vordergriff. 4 Bei Verwendung einer Führungsschiene muss diese mit Schraubzwingen befestigt werden. 5 Achten Sie darauf, dass sich das Stromkabel nicht in der Sägerichtung befindet Sägen 1 Stellen Sie das Vorderteil der Maschine auf das Werk- stück 2 Schalten Sie die Maschine mit dem Ein-/Ausschalter (4) ein 3 Drücken Sie den Tauchauslöser (3) 4 Säge nach unten drücken um die Sägetiefe zu errei- chen 5 Säge gleichmäßig nach vorne schieben 6 Nach Beendigung des Sägeschnittes die Maschine aus-10

Störungsabhilfe Störung Mögliche Ursache Abhilfe Motor funktioniert nicht Motor, Kabel oder Stecker defekt, Sicherungen durchgebrannt Maschine vom Fachmann überprüfen lassen. Nie Motor selbst reparieren. Gefahr! Sicherun- gen kontrollieren, evtl. auswechseln Der Motor geht lang- sam an und erreicht die Betriebsgeschwin- digkeit nicht. Spannung zu niedrig, Wicklungen beschädigt, Kondensator durchgebrannt Spannung durch Elektrizitätswerk kontrol- lieren lassen. Motor durch einen Fachmann kontrollieren lassen. Kondensator durch einen Fachmann auswechseln lassen Motor macht zu viel Lärm Wicklungen beschädigt, Motor defekt Motor durch einen Fachmann kontrollieren lassen Motor erreicht volle Leistung nicht. Stromkreise in Netzanlage überlastet (Lampen, andere Motoren, etc.) Verwenden Sie keine andere Geräte oder Moto- ren auf demselben Stromkreis Motor überhitzt sich leicht. Überlastung des Motors, ungenügende Kühlung des Motors Überlastung des Motors beim Schneiden verhindern, Staub vom Motor entfernen, damit eine optimale Kühlung des Motors gewährleis- tet ist Verminderte Schnittleis- tung beim Sägen Sägeblatt zu klein (zu oft geschliffen) Endanschlag der Sägeaggregat neu einstellen Sägeschnitt ist rau oder gewellt Sägeblatt stumpf, Zahnform nicht geeignet für die Materialdicke Sägeblatt nachschärfen bzw. geeignetes Säge- blatt einsetzen Werkstück reißt aus bzw. splittert Schnittdruck zu hoch bzw. Sägeblatt für Ein- satz nicht geeignet Geeignetes Sägeblatt einsetzen Elektrische Anschlussleitungen müssen den einschlägi- gen VDE- und DIN-Bestimmungen entsprechen. Verwen- den Sie nur Anschlussleitungen mit Kennzeichnung H 05 VV-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230-240 Volt

• Verlängerungsleitungen müssen bis 25 m Länge ei- nen Querschnitt von 1,5 Quadratmillimeter aufweisen. Anschlüsse und Reparaturen der elektrischen Ausrüstung dür fen nur von einer Elektro-Fachkraft durchgeführt wer- den. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typschildes Wartung Falls Fachpersonal für außergewöhnliche Instandhaltungs ar - -bei ten oder zu Reparaturen während der Garantiezeit und danach beigezogen werden muß, wenden Sie sich bitte im- mer an eine von uns empfohlene Servicestelle oder direkt an den Hersteller.

• Instandsetzungs-, Wartungs- und Reinigungsarbeiten so wie die Beseitigung von Funktionsstörungen grund- sätzlich nur bei ausgeschaltetem Antrieb vornehmen.

• Sämtliche Schutz- und Sicherheitseinrichtungen müs- sen nach abgeschlossenen Reparatur- und Wartungs- arbeiten sofort wieder montiert werden. NORMALE INSTANDHALTUNGSARBEITEN Die normalen Instandhaltungsarbeiten können auch von nicht ausgebildetem Personal vorgenommen werden und sind alle in den vorangehenden Abschnitten und in die- sem Kapitel beschrieben.

• Die Tauchsäge muß nicht geschmiert werden, denn sie schneidet immer trockene Flächen; alle beweglichen Maschinenorgane sind selbstschmierend.

• Bei den Instandhaltungsarbeiten müssen wenn mög- lich immer die persönlichen Schutzmittel getragen werden (Schutzbrille und Handschuhe).

• Entfernen Sie die Sägespäne regelmäßig, indem Sie die Schnittzone und die Auflageflächen reinigen. Wir empfehlen die Verwendung einer Saugvorrichtung oder eines Pinsels. ACHTUNG: Verwenden Sie keine Druckluft! Kontrollieren Sie von Zeit zu Zeit das Sägeblatt: falls beim Sägen Probleme auftauchen, müssen Sie dieses von einem Fachmann neu schleifen lassen oder, je nach Zu- stand, auswechseln. SERVICESTELLE Falls Fachpersonal für außergewöhnliche Instandhal- tungs arbeiten oder zu Reparaturen während der Garan- tiezeit und danach beigezogen werden muß, wenden Sie sich bitte immer an eine von uns empfohlene Servicestel- le oder direkt an die Fabrik, falls sich in Ihrer Zone keine solche Servicestelle befindet.11

SÄGEN 1 Setzen Sie die Säge auf die Führungsschiene. 2 Schalten Sie die Maschine ein. 3 Drücken Sie die Säge langsam auf die eingestellte Schnitttiefe nach unten und führen diese auf der Schiene gleichmäßig nach vorne. TAUCHSCHNITTE: Sägen: 1 Setzen Sie die Säge auf die Führungsschiene an den markierten Schneidepunkt. 2 Befestigen Sie die Rückschlagsicherung bzw. Anschlag, (Zubehör nicht im Lieferumfang) am hinteren und vor- deren Schnittpunkt auf die Führungsschiene. 3 Schalten Sie die Maschine ein. 4 Drücken Sie die Säge langsam auf die eingestellte Schnitttiefe nach unten und führen diese auf der Schiene gleichmäßig nach vorne bis zum vorderen Schneidepunkt. GEHRUNGSSCHNITTE: Bei Gehrungsschnitten ist es ratsam nach dem Aufsetzen der Säge auf die Führungsschiene beide Einstellschrau- ben (E) eine halbe Umdrehung nach rechts stellen, um ein Abkippen der Säge beim Schrägstellen zu vermeiden. Die Einstellschraube (E) nur soweit feststellen, dass sich die Säge auf der Schiene noch schieben lässt. Dadurch können Verletzungen am Körper oder Beschädi- gungen an der Maschine vermieden werden. ZUBEHÖR Führungssystem 2 Stück Führungsschiene 700 mm 1 Stück Schienenverbinder ZUBEHÖRPAKET (ES IST NICHT TEIL DES STANDARD- LIEFERUNG): 2 Stück Schraubzwingen 1 Stück Rückschlagsicherung (Anschlag) Führungsvorrichtung (Abb. 10, 11) Die Führungsschienen (A) ermöglichen saubere, präzise Schnitte und schützen die Oberfläche vor Beschädigun- gen. Beim Sägen mit der Führungsschiene beträgt die Schnitttiefe 4,5 mm weniger als der Skalenwert an der Maschine. Zur Sicherheit kann die Führungsschiene mit Schraub- zwingen (B) befestigt werden. Die Rückschlagsicherung (D) gewährleistet beim Eintau- chen in das Werkstück eine sichere Führung. Mittels Schienenverbinder (F) können 2 Führungsschie- nen zusammengesteckt werden und erlauben lange ge- naue Schnitte. Das Führungsspiel der Auflage auf der Führungsschiene lässt sich mit den beiden Einstellschrauben (E) regulie- ren. Mit dem angebotenem Zubehör können Gehrungsschnit- te, Winkelschnitte und sonstige Passarbeiten durchge- führt werden. Bevor Sie diese Säge zum ersten Mal auf der optionalen Führungsschiene benutzen, muss sie eingestellt werden, um mit minimaler Seitenbewegung auf der Führungs schiene entlang zu gleiten; verstellbare Nocken (Fig 10 „E“) sind für diesen Zweck montiert.

1. Platzieren Sie die Säge auf der Führungsschiene.

2. Drehen Sie die Nocken (Fig 10 “E“) gegen den Uhr-

zeigersinn, bis sie fest sitzen. Danach leicht im Uhr- zeigersinn drehen, um Spiel zu erlauben. Während Sie die Wählscheiben in Position halten, arretieren Sie sie, indem Sie die Feststellschraube in der Mitte jeder Nocke festschrauben (5 mm Inbusschlüssel wird mit der Maschine geliefert)

3. Bewegen Sie die Säge entlang der Schiene hin und

her, und stellen Sie sicher, dass sie reibungslos glei- tet. Je nach Bedarf neu einstellen.

4. Eine zukünftige Einstellung kann notwendig sein, ab-

hängig vom Gebrauch der Säge. Achtung! Werksstück immer so sichern, dass es sich nicht verschie- ben kann. Maschine immer vorwärts schieben, nie zum Körper ziehen.12
