BEDIENUNGSANLEITUNG TS310 SCHEPPACH

Art.Nr. 4901305901 / 4901305902 AusgabeNr. 4901305901_0001 Rev.Nr. 10/04/2025 TS310

TischkreissägeOriginalbetriebsanleitung

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft! Made in P.R.C.www.scheppach.com 2www.scheppach.com

Erklärung der Symbole auf dem Gerät Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten! Schutzbrille tragen! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Produkt heraustretende Splitter, Späne und Stäube können Sichtverlust bewirken. Achtung! Verletzungsgefahr! Nicht in das laufende Sägeblatt greifen! Das Produkt entspricht den geltenden europäischen Richtlinien. m Achtung! In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betre󰀨en, mit diesem Zeichen versehen Das Produkt entspricht den geltenden serbischen Richtlinien.www.scheppach.com

Inhaltsverzeichnis: Seite:

13. Entsorgung und Wiederverwertung .................................................................. 21

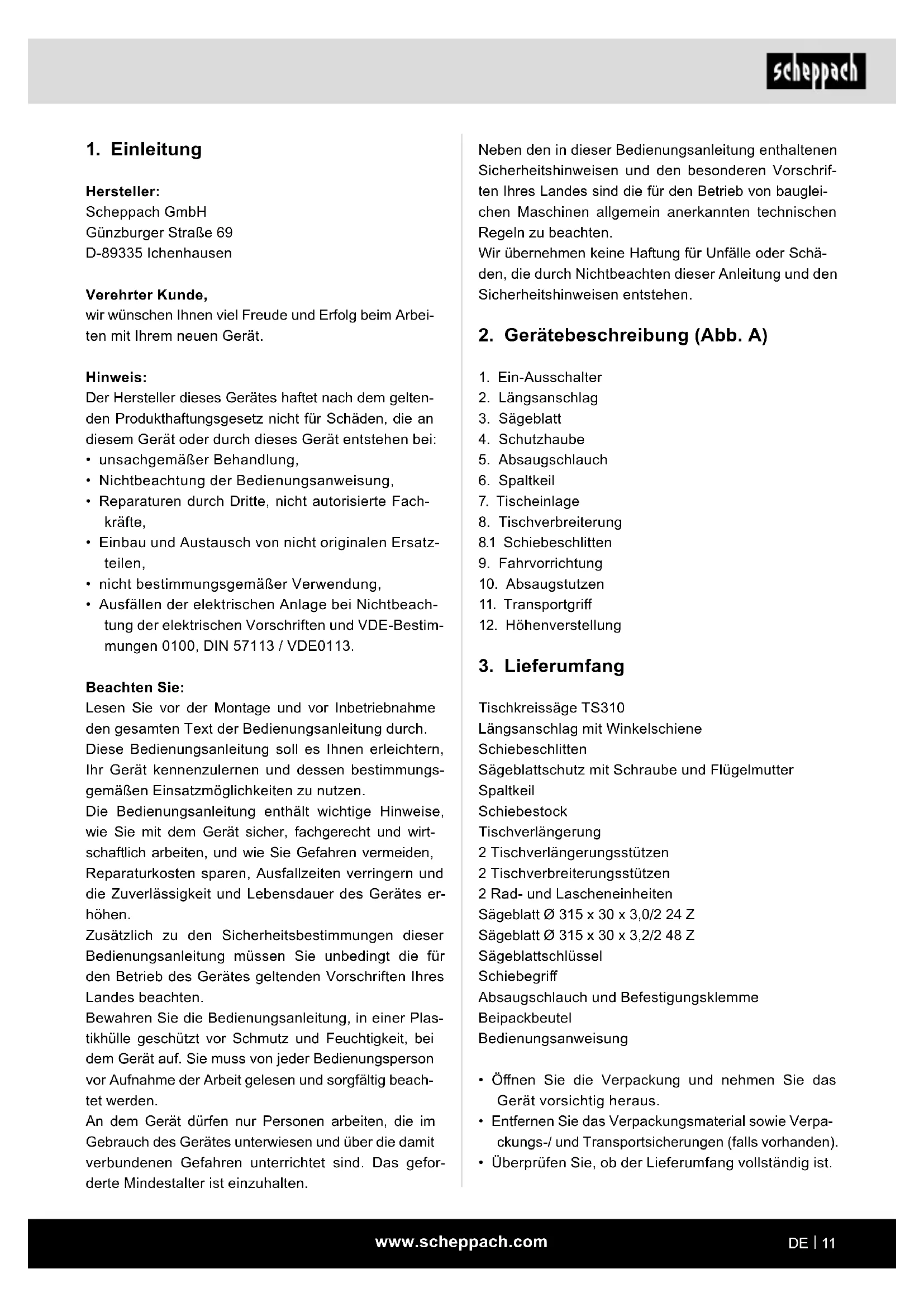

Hersteller: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Verehrter Kunde, wir wünschen Ihnen viel Freude und Erfolg beim Arbei- ten mit Ihrem neuen Gerät. Hinweis: Der Hersteller dieses Gerätes haftet nach dem gelten- den Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanweisung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeach- tung der elektrischen Vorschriften und VDE-Bestim- mungen 0100, DIN 57113 / VDE0113. Beachten Sie: Lesen Sie vor der Montage und vor Inbetriebnahme den gesamten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungs- gemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirt- schaftlich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes er- höhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Bedienungsanleitung müssen Sie unbedingt die für den Betrieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas- tikhülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beach- tet werden. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das gefor- derte Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthaltenen Sicherheitshinweisen und den besonderen Vorschrif- ten Ihres Landes sind die für den Betrieb von bauglei- chen Maschinen allgemein anerkannten technischen Regeln zu beachten. Wir übernehmen keine Haftung für Unfälle oder Schä- den, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

2. Gerätebeschreibung (Abb. A)

8. Tischverbreiterung

8.1 Schiebeschlitten

12. Höhenverstellung

Tischkreissäge TS310 Längsanschlag mit Winkelschiene Schiebeschlitten Sägeblattschutz mit Schraube und Flügelmutter Spaltkeil Schiebestock Tischverlängerung 2 Tischverlängerungsstützen 2 Tischverbreiterungsstützen 2 Rad- und Lascheneinheiten Sägeblatt Ø 315 x 30 x 3,0/2 24 Z Sägeblatt Ø 315 x 30 x 3,2/2 48 Z Sägeblattschlüssel Schiebegri󰀨 Absaugschlauch und Befestigungsklemme Beipackbeutel Bedienungsanweisung

• Ö󰀨nen Sie die Verpackung und nehmen Sie das Gerät vorsichtig heraus.

• Entfernen Sie das Verpackungsmaterial sowie Verpa- ckungs-/ und Transportsicherungen (falls vorhanden).

• Überprüfen Sie, ob der Lieferumfang vollständig ist.www.scheppach.com

• Kontrollieren Sie das Gerät und die Zubehörteile auf Transportschäden.

• Bewahren Sie die Verpackung nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Achtung Gerät und Verpackungsmaterialien sind kein Kin- derspielzeug! Kinder dürfen nicht mit Kunststo󰀨beu- teln, Folien und Kleinteilen spielen! Es besteht Ver- schluckungs- und Erstickungsgefahr!

4. Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschnei- den (nur mit Queranschlag) von Hölzern aller Art, ent- sprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung ver- wendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benut- zer/Bediener und nicht der Hersteller. Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden. Die Verwendung von HSS-Sägeblättern und Trenn- scheiben aller Art ist untersagt. Bestandteil der bestim- mungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefah- ren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten. Achtung! Beim Benutzen von Geräten müssen einige Sicherheitsvor- kehrungen eingehalten werden, um Verletzungen und Schä- den zu verhindern. Lesen Sie diese Bedienungsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Bedienungsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Veränderungen an der Maschine schließen eine Haf- tung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsmäßiger Verwendung können be- stimmte Restrisikofaktoren nicht vollständig ausge- räumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.

• Eingreifen in das laufende Sägeblatt (Schnittverlet- zung).

• Rückschlag von Werkstücken und Werkstückteilen.

• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.

• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.

• Gesundheitsschädliche Emissionen von Holzstäu- ben bei Verwendung in geschlossenen Räumen. Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben so- wie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

5. Allgemeine Sicherheitshinweise

Achtung! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheits- maßnahmen zu beachten. Lesen Sie alle diese Hin- weise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf. Sicheres Arbeiten 1 Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben. 2 Berücksichtigen Sie Umgebungseinüsse – Setzen Sie Elektrowerkzeuge nicht dem Regen aus. – Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. – Sorgen Sie für gute Beleuchtung des Arbeits- bereichs. – Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht. 3 Schützen Sie sich vor elektrischem Schlag – Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).www.scheppach.com

12 Vermeiden Sie abnormale Körperhaltung – Sorgen Sie für sicheren Stand und halten Sie jederzeit das Gleichgewicht. – Vermeiden Sie ungeschickte Handpositionen, bei denen durch ein plötzliches Abrutschen eine oder beide Hände das Sägeblatt berühren könnten. 13 Pegen Sie Ihre Werkzeuge mit Sorgfalt – Halten Sie die Schneidwerkzeuge scharf und sau- ber, um besser und sicherer arbeiten zu können. – Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. – Kontrollieren Sie regelmäßig die Anschlusslei- tung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fach- mann erneuern. – Kontrollieren Sie Verlängerungsleitungen regel- mäßig und ersetzen Sie diese, wenn sie beschä- digt sind. – Halten Sie Handgri󰀨e trocken, sauber und frei von Öl und Fett. 14 Ziehen Sie den Stecker aus der Steckdose – Entfernen Sie nie lose Splitter, Späne oder ein- geklemmte Holzteile bei laufendem Sägeblatt. – Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser. 15 Lassen Sie keine Werkzeugschlüssel stecken – Überprüfen Sie vor dem Einschalten, dass Schlüssel und Einstellwerkzeuge entfernt sind. 16 Vermeiden Sie unbeabsichtigten Anlauf – Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose aus- geschaltet ist. 17 Benutzen Sie Verlängerungskabel für den Außen- bereich – Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlänge- rungskabel. – Verwenden Sie die Kabeltrommel nur im abge- rollten Zustand. 18 Seien Sie stets aufmerksam. m Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elektrowerkzeug nicht, wenn Sie unkonzentriert sind. 19 Überprüfen Sie das Elektrowerkzeug auf eventuel- le Beschädigungen – Vor weiterem Gebrauch des Elektrowerkzeugs müssen Schutzvorrichtungen oder leicht beschä- digte Teile sorgfältig auf ihre einwandfreie und be- stimmungsgemäße Funktion untersucht werden. 4 Halten Sie Kinder fern! – Lassen Sie andere Personen nicht das Werk- zeug oder das Kabel berühren, halten Sie sie von Ihrem Arbeitsbereich fern. 5 Bewahren Sie unbenutzte Elektrowerkzeuge si- cher auf – Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlosse- nen Ort, außerhalb der Reichweite von Kindern, abgelegt werden. 6 Überlasten Sie Ihr Elektrowerkzeug nicht – Sie arbeiten besser und sicherer im angegebe- nen Leistungsbereich. 7 Benutzen Sie das richtige Elektrowerkzeug – Verwenden Sie keine leistungsschwachen Elek- trowerkzeuge für schwere Arbeiten. – Benutzen Sie das Elektrowerkzeug nicht für sol- che Zwecke, für die es nicht vorgesehen ist. Be- nutzen Sie zum Beispiel keine Handkreissäge zum Schneiden von Baumästen oder Holzscheiten. – Verwenden Sie das Elektrowerkzeug nicht zum Brennholzsägen. 8 Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. – Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert. – Tragen Sie bei langen Haaren ein Haarnetz. 9 Benutzen Sie Schutzausrüstung – Tragen Sie eine Schutzbrille. – Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske. 10 Schließen Sie die Staubabsaug-Einrichtung an – Falls Anschlüsse zur Staubabsaugung und Auf- fangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig be- nutzt werden. – Der Betrieb in geschlossenen Räumen ist nur mit einer geeigneten Absauganlage zulässig. 11 Sichern Sie das Werkstück – Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand und ermöglicht die Bedienung der Maschine mit beiden Händen. – Bei langen Werkstücken ist eine zusätzliche Auage (Tisch, Böcke, etc.) erforderlich, um ein Kippen der Maschine zu vermeiden. – Drücken Sie das Werkstück immer fest gegen Arbeitsplatte und Anschlag, um ein Wackeln bzw. Verdrehen des Werkstückes zu verhindern.www.scheppach.com

– Achten Sie darauf, dass ein für den zu schneidenden Werksto󰀨 geeignetes Sägeblatt ausgewählt wird. – Tragen Sie eine geeignete persönliche Schutzaus- rüstung. Dies schließt ein: Gehörschutz zur Vermin- derung des Risikos schwerhörig zu werden, Atem- schutz zur Verminderung des Risikos gefährlichen Staub einzuatmen. – Tragen Sie beim Hantieren mit Sägeblättern und rauen Werksto󰀨en Handschuhe. – Tragen Sie Sägeblätter, wann immer praktikabel, in einem Behältnis. – Tragen Sie eine Schutzbrille. Während der Arbeit entstehende Funken oder aus dem Gerät heraus- tretende Splitter, Späne und Stäube können Sicht- verlust bewirken. – Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubau󰀨angeinrichtung an. Die Staubfreisetzung wird unter anderem durch die Art des zu bearbeitenden Werksto󰀨s, die Bedeutung lokaler Abscheidung (Erfassung oder Quelle) und die richtige Einstellung von Hauben/Leitblechen/ Führungen beeinusst. – Verwenden Sie keine Sägeblätter aus hochlegier- tem Schnellarbeitsstahl (HSS-Stahl). – Bewahren Sie den Schiebestock oder das Schiebe- holz bei Nichtbenutzung immer an dem Elektrowerk- zeug in seinem Halter auf. Wartung und Instandhaltung – Ziehen Sie bei jeglichen Einstell- und Wartungs- arbeiten den Netzstecker. – Die Lärmverursachung wird von verschiedenen Faktoren beeinusst, unter anderem von der Be- scha󰀨enheit der Sägeblätter, Zustand von Säge- blatt und Elektrowerkzeug. Verwenden Sie nach Möglichkeit Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, warten Sie das Elektrowerkzeug und Werkzeugaufsätze regelmäßig und setzen Sie diese gegebenenfalls instand, um Lärm zu reduzieren. – Melden Sie Fehler an dem Elektrowerkzeug, Schutzeinrichtungen oder dem Werkzeugaufsatz, sobald diese entdeckt wurden, der für die Sicherheit verantwortlichen Person. Sicheres Arbeiten – Verwenden Sie den Schiebestock oder den Hand- gri󰀨 mit Schiebeholz, um das Werkstück sicher am Sägeblatt vorbeizuführen. – Stellen Sie sicher, dass immer der Spaltkeil verwen- det wird und dieser richtig eingestellt ist. – Überprüfen Sie, ob die beweglichen Teile ein- wandfrei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfül- len, um den einwandfreien Betrieb des Elektro- werkzeugs zu gewährleisten. – Die bewegliche Schutzhaube darf in geö󰀨netem Zustand nicht festgeklemmt werden. – Beschädigte Schutzvorrichtungen und Teile müs- sen bestimmungsgemäß durch eine anerkannte Fachwerkstatt repariert oder ausgewechselt wer- den, soweit nichts anderes in der Bedienungs- anleitung angegeben ist. – Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden. – Benutzen Sie keine fehlerhaften oder beschädig- ten Anschlussleitungen. – Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. 20 ACHTUNG! – Bei Doppelgehrungsschnitten ist besondere Vor- sicht geboten. 21 ACHTUNG! – Der Gebrauch anderer Einsatzwerkzeuge und anderen Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. 22 Lassen Sie Ihr Elektrowerkzeug durch eine Elek- trofachkraft reparieren – Dieses Elektrowerkzeug entspricht den einschlägi- gen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; ande- renfalls können Unfälle für den Benutzer entstehen. 23 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist. – Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. Zusätzliche Sicherheitshinweise Sicherheitsvor- kehrungen – Warnung! Beschädigte, rissige oder deformierte Sägeblätter nicht verwenden. – Tauschen Sie einen abgenutzten Tischeinsatz aus. – Verwenden Sie nur vom Hersteller empfohlene Sägeblätter, die EN 847-1 entsprechen. m Warnung! Achten Sie beim Wechseln des Sägeblattes darauf, dass die Schnittbreite nicht kleiner und die Stammblattdicke des Sägeblattes nicht größer ist als die Dicke des Spaltkeiles!www.scheppach.com

gern, empfehlen wir Personen mit medizinischen Implan- taten ihren Arzt und den Hersteller vom medizinischen Implantat zu konsultieren, bevor das Elektrowerkzeug bedient wird. Sicherheitshinweise für den Umgang mit Säge- blättern 1 Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie den Umgang damit beherrschen. 2 Beachten Sie die Höchstdrehzahl. Die auf dem Einsatzwerkzeug angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein. 3 Beachten Sie die Motor- Sägeblatt- Drehrichtung. 4 Verwenden Sie keine Einsatzwerkzeuge mit Ris- sen. Mustern Sie gerissene Einsatzwerkzeuge aus. Eine Instandsetzung ist nicht zulässig. 5 Reinigen Sie die Spannächen von Verschmut- zungen, Fett, Öl und Wasser. 6 Verwenden Sie keine losen Reduzierringe oder -buchsen zum Reduzieren von Bohrungen bei Kreissägeblättern. 7 Achten Sie darauf, dass xierte Reduzierringe zum Sichern des Einsatzwerkzeuges den gleichen Durchmesser und mindestens 1/3 des Schnitt- durchmessers haben. 8 Stellen Sie sicher, dass xierte Reduzierringe parallel zueinander sind. 9 Handhaben Sie Einsatzwerkzeuge mit Vorsicht. Bewahren Sie diese am besten in der Originalver- packung oder speziellen Behältnissen auf. Tragen Sie Schutzhandschuhe, um die Gri󰀨sicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern. 10 Stellen Sie vor der Benutzung von Einsatzwerk- zeugen sicher, dass alle Schutzvorrichtungen ordnungsgemäß befestigt sind. 11 Vergewissern Sie sich vor dem Einsatz, dass das von Ihnen benutzte Einsatzwerkzeug den techni- schen Anforderungen dieses Elektrowerkzeuges entspricht und ordnungsgemäß befestigt ist. 12 Benutzen Sie das mitgelieferte Sägeblatt nur für Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen. Restrisiken Das Elektrowerkzeug ist nach dem Stand der Tech- nik und den anerkannten sicherheitstechnischen Re- geln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten. – Obere Sägeblattschutzvorrichtung verwenden und richtig einstellen. – Verwenden Sie nur Sägeblätter, deren höchstzu- lässige Drehzahl nicht geringer ist als die maximale Spindeldrehzahl des Einsatzwerkzeuges und die für den zu schneidenden Werksto󰀨 geeignet sind. – Falzen oder Nuten nicht durchführen, ohne dass eine geeignete Schutzvorrichtung, wie z. B. eine Tunnel- schutzvorrichtung, über dem Sägetisch angebracht ist. – Kreissägen dürfen nicht zum Schlitzen (im Werk- stück beendete Nut) verwendet werden. – Verwenden Sie beim Transportieren des Elektro- werkzeuges nur die Transportvorrichtungen. Ver- wenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport. – Achten Sie darauf, dass während des Transportes der obere Teil des Sägeblattes abgedeckt ist, bei- spielsweise durch die Schutzvorrichtung. – Darauf achten, nur solche Distanzscheiben und Spindelringe zu verwenden, die für den vom Her- steller angegebenen Zweck geeignet sind. – Der Fußboden im Umkreis der Maschine muss eben, sauber und frei von losen Partikeln, wie z. B. Spänen und Schnittresten, sein. – Arbeitsstellung stets seitlich vom Sägeblatt. – Keine Schnittreste oder sonstige Werkstückteile aus dem Schnittbereich entfernen, so lange die Maschi- ne läuft und das Sägeaggregat sich noch nicht in der Ruhestellung bendet. – Darauf achten, dass die Maschine, wenn irgend möglich, immer an einer Werkbank oder einem Tisch befestigt ist. – Lange Werkstücke gegen Abkippen am Ende des Schneidvorgangs sichern (z. B. Abrollständer oder Rollbock). – m Achtung! Entfernen Sie nie lose Splitter, Späne oder eingeklemmte Holzteile bei laufendem Sägeblatt. – Zum Beheben von Störungen oder zum Entfernen eingeklemmter Holzstücke die Maschine ausschal- ten. - Netzstecker ziehen - – Umrüstungen, sowie Einstell-, Mess-, und Reini- gungsarbeiten nur bei abgeschaltetem Motor durch- führen. -Netzstecker ziehen- – Überprüfen Sie vor dem Einschalten, dass die Schlüssel und Einstellwerkzeuge entfernt sind. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verrin-www.scheppach.com

dauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen. Geräuschwerte Die Geräuschwerte wurden entsprechend EN 1870 ermittelt. Schalldruckpegel L

90,2 dB Unsicherheit K

3 dB Schallleistungspegel L

105,2 dB Unsicherheit K

3 dB Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Schwingungsgesamtwerte (Vektorsumme dreier Rich- tungen) ermittelt entsprechend EN 1870.

7. Aufbau und Bedienung

• Vor Inbetriebnahme müssen alle Abdeckungen und Si- cherheitsvorrichtungen ordnungsgemäß montiert sein.

• Das Sägeblatt muss frei laufen können.

• Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben, usw. achten.

• Bevor Sie den Ein-/Ausschalter betätigen, vergewis- sern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.

• Überzeugen Sie sich vor dem Anschließen der Ma- schine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungs- gemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16A abgesichert ist.

• Verwenden Sie einen Fehlerstromschutzschalter mit einem Auslösestrom von 30 mA oder weniger. Achtung! Vor allen Wartungs- Umrüst- und Montagear- beiten an der Kreissäge ist der Netzstecker zu ziehen. Legen Sie alle mitgelieferten Teile auf eine ache Oberäche. Gruppieren Sie gleiche Teile. Hinweis: Wenn Verbindungen mit einer Schraube (Rundkopf/oder Sechskant), Sechskantmuttern und Unterlegscheibe gesichert werden, muss die Unterleg- scheibe unter der Mutter angebracht werden. Stecken Sie Schrauben jeweils von außen nach innen ein, sichern Sie Verbindungen mit Muttern von innen.

• Gefährdung der Gesundheit durch Strom bei Ver- wendung nicht ordnungsgemäßer Elektro-An- schlussleitungen.

• Desweiteren können trotz aller getro󰀨ener Vorkeh- rungen nicht o󰀨ensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die „Si- cherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insge samt beachtet werden.

• Belasten Sie die Maschine nicht unnötig: zu star- ker Druck beim Sägen beschädigt das Sägeblatt schnell. Dies kann zu einer Leistungsverminderung der Maschine bei der Verarbeitung und einer Ver- minderung der Schnittgenauigkeit führen.

• Vermeiden Sie zufällige Inbetriebsetzungen der Ma- schine: beim Einführen des Steckers in die Steck- dose darf die Betriebstaste nicht gedrückt werden.

• Verwenden Sie das Werkzeug, das in diesem Hand- buch empfohlen wird. So erreichen Sie, dass Ihre Säge optimale Leistungen erbringt.

• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.

• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, schalten Sie das Gerät ab und ziehen den Netzstecker.

Wechselstrommotor 230 V~ 50 Hz 400 V~ 50 Hz Leistung 2200 W 2800 W Betriebsart S6 40%* S 6/40 % Leerlaufdrehzahl 2800 min

Stecker Schuko CEE 16 A Gewicht ca. 55 kg 57 kg Hartmetallsägeblatt 24 Z vormontiert Ø 315 x Ø 30 x 3 mm Hartmetallsägeblatt 48 Z Ø 315 x Ø 30 x 3,2 mm Tischgröße 800 x 550 (950) mm Schnitthöhe max. 90° 83 mm Schnitthöhe max. 45° 53 mm Höhenverstellung 0 - 83 mm Sägeblatt schwenkbar 0 - 45°

• Betriebsart S6 40%: Durchlaufbetrieb mit Aussetz- belastung (Spieldauer 10 min). Um den Motor nicht un- zulässig zu erwärmen, darf der Motor 40% der Spiel-www.scheppach.com

Hinweis: Ziehen Sie die Muttern und Schrauben wäh- rend der Montage nur so weit an, dass diese nicht he- rabfallen können. Wenn Sie die Muttern und Schrauben bereits vor der Endmontage an-/festziehen, kann die Endmontage nicht durchgeführt werden. m Achtung! Vor der Inbetriebnahme das Produkt unbedingt komplett montieren! Abb. 1 Legen Sie die Tischplatte (1) auf eine Werkbank (Ver- packungspolster a unter dem Motor entfernen). Abb. 1.1 Montieren Sie den Gestellfuß (2) mit 2 Sechskant- schrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an die Tischplatte. Abb. 2 Montieren Sie den Schalter (6), mit 2 Sechskant- schrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6 an die Tischplatte. Abb. 3 Montieren Sie den Gestellfuß (3), an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Abb. 4 Montieren Sie den Gestellfuß (4), an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Abb. 5 Montieren Sie den Gestellfuß (5) und den Schlauch- halter (b) an die Tischplatte mit 2 Sechskantschrauben M6 x 16, 2 Beilagscheiben 6 und 2 Muttern M6. Abb. 6 / 6.1 Montieren Sie 2 Längsstreben (10) und 2 Querstreben (9), an die Gestellfüße (2, 3 ,4 und 5) mit 12 Sechs- kantschrauben M 6 x 16, 12 Scheiben 6, 12 Sechs- kantmuttern M 6. Abb. 7 / 7.1 / 7.2 / 7.3 Montieren Sie die Tischverlängerungsplatte (8), mit zwei Streben (11), an Tischplatte und Querstrebe mit 6 Sechs- kantschrauben M6 x 16, 6 Scheiben 6, und 6 Sechskant- muttern M6. Die Schrauben von Hand leicht festziehen. (Die Tischplatte (8) kann auch seitlich als Tischverbreite- rung mit den kürzeren Streben montiert werden.) Abb. 8 Montieren Sie den Absaugstutzen (14) an den unteren Sägeblattschutz (13) mit 4 Sechskantschrauben M 4 x 10 und 4 x Scheiben 4. Abb. 9 Montieren Sie die Fahrvorrichtung (16) an die hinteren Gestellfüße (4 und 5) mit 4 Sechskantschrauben M 6 x 16 , 4 Scheiben 6, und 4 Muttern M 6. Abb. 10 Die Maschine auf die Füße stellen, alle Schrauben von Tisch, Füße und Streben (außer der Fahrvorrichtung) fest anziehen. Abb. 11 Die Fahrvorrichtung in der Stellung fest anziehen, dass die Räder leicht den Boden berühren. Abb. 12 / 12.1 Montieren Sie den Spaltkeil zum Sägeblatt so, wie in der Abb. beschrieben. Die Schraube leicht lösen, (nicht ganz herausdrehen) nach der Einstellung wieder fest anziehen. Die Sägeblatteinlage (19, Fig. 13) muss dabei entfernt werden. Abb. 13 Nach der Einstellung des Spaltkeils die Sägeblattein- lage (19) mit 4 Flachkopfschrauben M 6 x 16 wieder befestigen. Abb. 14 Die Abdeckhaube (20) mit Rundkopfschraube M 6 x 25, Scheibe 6 und Flügelmutter M6 an den Spaltkeil (18) montieren. Abb. 15 Den Absaugschlauch (21) mit der Absaughaube (20) und dem Absaugstutzen verbinden. Absauganlage anschließen, Abb. 15 m WARNUNG Verletzungsgefahr der Augen durch herumwirbelnde Späne

• Tragen Sie eine Schutzbrille.

• Betreiben Sie das Produkt nur mit einer geeigneten Späneabsauganlage. Verwenden Sie keinen Haus- haltsstaubsauger.www.scheppach.com

Abb. 21 Stellen Sie das Sägeblatt ganz nach oben und lösen die Schraube mit dem Sägeblattschlüssel. Achtung! Linksgewinde Abb. 22 Entfernen Sie den Sägeblattansch (31) und das Sä- geblatt (32). Nun wechseln Sie das Sägeblatt. Beim Montieren des Sägeblattansches auf die Aus- sparung achten. Nach dem Sägeblattwechsel prüfen Sie die Spaltkeil- einstellung und montieren wieder Tischeinlage (19) und Absaughaube (20).

Die Maschine darf nur mit einer geeigneten Hebevor- richtung (Kran oder Gabelstapler) transportiert wer- den. Der Anbindungspunkt für das Seil (Kran) bendet sich am oberen Bandradgehäuse. Heben Sie die Maschine niemals am Sägetisch an. Durch Anheben an der Vorderseite der Maschine kann diese leicht im Werkstattbereich entsprechend den Platzanforderungen versetzt werden.

Nach jeder neuen Einstellung empfehlen wir einen Pro- beschnitt, um die eingestellten Maße zu überprüfen. Nach dem Einschalten der Säge abwarten, bis das Sä- geblatt seine max. Drehzahl erreicht hat, bevor Sie den Schnitt durchführen. Lange Werkstücke gegen Abkippen am Ende des Schneidvorganges sichern (z.B. Abrollständer etc.). Achtung beim Einschneiden. Betreiben Sie das Gerät nur mit Absaugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle. Achten Sie darauf, dass ein für den zu schneidenden Werksto󰀨 geeignetes Sägeblatt ausgewählt wird. Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubau󰀨angeinrichtung an. Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). Schiebestock oder den Handgri󰀨 mit Schiebeholz ver- wenden, um das Werkstück sicher am Sägeblatt vor- beizuführen. Bewahren Sie den Schiebestock oder das Schiebeholz bei Nichtbenutzung immer an dem Elekt- rowerkzeug auf.

1. Schließen Sie eine geeignete Späneabsauganla-

ge (nicht im Lieferumfang enthalten) am Absaug- stutzen an. Die Absauganlage muss folgende Forderungen erfüllen:

• Durchmesser Absaugstutzen: Ø100mm

• Notwendiger Luftvolumenstrom: min. 460 m³/h

• Unterdruck: min. 530 Pa

• Empfohlene Luftgeschwindigkeit: min. 20 m/s ACHTUNG Überprüfen und reinigen Sie regelmäßig die Absaug- kanäle. Abb. 16 / 16.1 Die Hakenschraube mit 2 Scheiben 6, 2 Muttern M6 an der rechten Fußseite befestigen. Daran sind Säge- blattschlüssel und der Schiebestock aufgehängt. Die zwei Transportgri󰀨e werden an der Vorderseite der Sä- ge, an den Füßen links und rechts mit 4 Sechskantschrau- ben M 6 x 16, 4 Scheiben 6, 4 Muttern M 6, montiert. Montage des Längsanschlags, Abb. 17 / 17.1 Stecken Sie die Lagerstücke auf die Klemmplatte. Montieren Sie die Klemmplatte mit 2 Zylinderschrau- ben M6 x 30, 2 Fächerscheiben A 6,4 und 2 Sechskant- muttern an die Tischplatte. Montage der Anschlagschiene, Abb. 18 Montieren Sie das Zwischenblech mit 2 Flachrund- schrauben M6 x 50, 2 Scheiben A 6 und 2 Fügelmut- tern an den Längsanschlag. Schieben Sie die Anschlagschiene auf das Zwischen- blech und klemmen es mit den Flügelmuttern. Legende: 1 = Hohe Anlageäche 2 = Niedrige Anlageäche Zum Klemmen ziehen Sie die Klemmklappe hoch, zum Lösen drücken Sie sie nieder. Sägeblattwechsel, Abb. 19 Achtung! Netzstecker ziehen und Schutzhandschuhe tragen. Lösen Sie die Flügelschraube von der Absaughaube (20) und entfernen diese. Abb. 20 Lösen Sie die 4 Kreuzschlitzschrauben von der Tisch- einlage (19) und entfernen diese.www.scheppach.com

Besteht die Gefahr, dass das Werkstück zwischen Kreissägeblatt, Spaltkeil und Anschlag klemmt, so ist der Anschlag bis auf die Sägeblattmitte zurückzuziehen oder es ist ein kurzer Hilfsanschlag zu verwenden. Bei den Bildern wurde die obere Absaughaube nur ange- deutet, oder im Einzelfall weggelassen, um Arbeitsgang oder Vorrichtung deutlicher zu zeigen. Bei allen gezeigten Arbeitsgängen ist die obere Ab- saughaube erforderlich. Schneiden schmaler Werkstücke, Abb. 25 Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen, unbedingt unter Zuhilfe- nahme eines Schiebestockes, durchgeführt werden. Schiebestock ist im Lieferumfang enthalten. Verschlis- senen bzw. beschädigten Schiebestock umgehend austauschen.

• Den Parallelanschlag entsprechend der vorgesehe- nen Werkstückbreite einstellen.

• Werkstück mit beiden Händen vorschieben, im Be- reich des Sägeblattes unbedingt einen Schiebe- stock als Schubhilfe verwenden.

• Werkstück immer bis zum Ende des Spaltkeils durchschieben. Achtung! Bei kurzen Werkstücken ist der Schiebestock schon bei Schnittbeginn zu verwenden. Schneiden von Kanten und Leisten, Abb. 26 Arbeitsgang: Den Längsanschlag mit niedriger Anlage- äche montieren oder Hilfsanschlag verwenden. Werk- stück mit Schiebestock vorschieben, bis sich das Werk- stückende im Bereich des Spaltkeiles bendet. Lange Werkstücke gegen Abkippen am Ende des Schneide- vorganges durch eine Tischverlängerung sichern. Ausführung von Querschnitten, Abb. 27 Arbeitsgang: Abweisleiste so einstellen, dass Werk- stückabschnitte den aufsteigenden Teil des Säge- blattes nicht berühren können. Werkstücke nur mittels Queranschlag oder Querschieber zuführen. Abfallstücke nicht mit den Händen aus dem Bereich des Werkstückes entfernen.

Warnung! Vor jeglicher Einstellung, Instandhaltung oder Instandsetzung Netzstecker ziehen! Allgemeine Wartungsmaßnahmen

• Halten Sie Schutzvorrichtungen, Luftschlitze und Mo - torengehäuse so staub- und schmutzfrei wie möglich. Schrägverstellung des Sägeblatts

• Nach Lösen der beiden Klemmschrauben ist das Sägeblatt stufenlos von 90° bis 45° (siehe Skala) verstellbar.

• Überprüfen Sie die Einstellung anhand eines Pro- beschnittes.

• An den Stellschrauben bei Bedarf nachjustieren. Höhenverstellung des Sägeblatts Das Sägeblatt ist stufenlos von 0 bis 83 mm Schnitt- höhe verstellbar. Für sicheres und sauberes Arbeiten geringen Sägeblatt überstand zum Werkstück wählen. Dem Spaltkeil wie im Bild 22 gezeigt einstellen. Der Spaltkeil ist eine wichtige Schutzeinrichtung, die das Werkstück führt und das Schließen der Schnittfuge hinter dem Sägeblatt und das Rückschlagen des Werkstückes verhindert. Achten Sie auf die Spaltkeildicke. Der Spaltkeil darf nicht dünner sein als der Sägeblatt- körper und nicht dicker als dessen Schnittfugenbreite. Es dürfen nur Sägeblätter mit dem Durchmesser von 315 mm und einer Dicke von 2,4 mm (Zähne 3,0 mm / 3,2 mm) verwendet werden. Die Abdeckhaube bei jedem Arbeitsgang auf das Werk- stück absenken. Die Abdeckhaube muss bei jedem Ar- beitsgang waagerecht über dem Sägeblatt stehen. Längsschnitte Für Parallelschnitte den Längsanschlag einsetzen. Bei Schnittarbeiten über 120 mm das Anschlaglineal mit der hohen Anschlagseite (1) und bei Schnittbreiten unter 120 mm mit der niedrigen Anschlagseite (2) verwenden. Das Werkstück mit dem beiliegenden Schiebestock führen. Querschnitte Für Quer- und Winkelschnitte den Schiebeschlitten einsetzen. Arbeiten an Kreissägemaschinen Schneiden breiter Werkstücke, Abb. 24 Breite des zu bearbeiteten Werkstückes mehr als 120 mm Arbeitsgang: Den Längsanschlag entsprechend der vorgesehenen Werkstückbreite einstellen. Auf siche- re Handauage achten. Werden durch den Schnitt schmale Werkstücke abgetrennt, so wird im Werkzeug- bereich nur mit der rechten Hand oder unter Zuhilfe- nahme eines Schiebestockes der Vorschub ausgeführt.www.scheppach.com

Wichtige Hinweise Bei Überlastung des Motors schaltet dieser selbstän- dig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitung An elektrischen Anschlussleitungen entstehen oft Iso- lationsschäden. Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fens- ter oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlusslei- tung.

• Isolationsschäden durch Herausreißen aus der Wandsteckdose.

• Risse durch Alterung der Isolation. Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isola- tionsschäden lebensgefährlich. Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlä- gigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kenn- zeichnung H07RN-F. Ein Aufdruck der Typenbezeichnung auf dem An- schlusskabel ist Vorschrift. Wechselstrommotor

• Die Netzspannung muss 230 Volt/50 Hz betragen.

• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm

, über 25 m Länge mindestens 2,5mm

• Der Netzanschluss wird mit 16 A träge abgesichert. Drehstrommotor

• Die Netzspannung muss 400 V/50 Hz betragen.

• Netzanschluss und Verlängerungsleitung müssen 5-adrig sein. 3P * N * SL.

• Verlängerungsleitungen müssen einen Mindestquer- schnitt von 1,5 mm

• Der Netzanschluss wird mit maximal 16 A abgesi- chert.

• Bei Netzanschluss oder Standortwechsel muss die Drehrichtung geprüft werden, gegebenenfalls muss die Polarität mit einem CEE-Stecker getauscht werden. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.

• Reinigen Sie das Gerät regelmäßig mit einem feuch- ten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könn- ten die Kunststo󰀨teile des Gerätes angreifen. Ach- ten Sie darauf, dass kein Wasser in das Geräteinne- re gelangen kann.

• Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor. Service-Informationen Es ist zu beachten, dass bei diesem Produkt folgen- de Teile einem gebrauchsgemäßen oder natürlichen Verschleiß unterliegen bzw. folgende Teile als Ver- brauchsmaterialien benötigt werden. Verschleißteile*: Kohlebürste, Sägeblatt, Batterien, Tischeinlagen, Schiebestock, Schiebegri󰀨, Keilriemen

• nicht zwingend im Lieferumfang enthalten! Ersatzteile und Zubehör erhalten Sie in unserem Ser- vice-Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Lagern Sie das Gerät und dessen Zubehör an einem dunklen, trockenen und frostfreiem sowie für Kinder unzugänglichem Ort. Die optimale Lagertemperatur liegt zwischen 5 und 30˚C. Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf.

12. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig ange- schlossen. Der Anschluss entspricht den einschlägi- gen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungs- leitung müssen diesen Vorschriften entsprechen.www.scheppach.com

- Weitere ergänzende Rücknahmebedingungen der Hersteller und Vertreiber erfahren Sie beim jeweiligen Kundenservice.

• Im Falle der Anlieferung eines neuen Elektrogerä- tes durch den Hersteller an einen privaten Haushalt, kann dieser die unentgeltliche Abholung des Elekt- roaltgerätes, auf Nachfrage vom Endnutzer, veran- lassen. Setzen Sie sich hierzu mit dem Kundenser- vice des Herstellers in Verbindung.

• Diese Aussagen gelten nur für Geräte, die in den Ländern der Europäischen Union installiert und ver- kauft werden und die der Europäischen Richtlinie 2012/19/EU unterliegen. In Ländern außerhalb der Europäischen Union können davon abweichende Bestimmungen für die Entsorgung von Elektro- und Elektronik-Altgeräten gelten. Anschlüsse und Reparaturen der elektrischen Ausrüs- tung dürfen nur von einer Elektro-Fachkraft durchge- führt werden. Bei Rückfragen bitte folgende Daten angeben:

• Daten des Maschinen-Typenschildes

• Daten des Motor-Typschildes

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung Die Verpackungsmateria- lien sind recycelbar. Bitte Verpackungen umweltge- recht entsorgen. Hinweise zum Elektro- und Elektronikgerätegesetz (ElektroG) Elektro- und Elektronik-Altgeräte gehö- ren nicht in den Hausmüll, sondern sind einer getrennten Erfassung bzw. Entsor- gung zuzuführen!

• Altbatterien oder -akkus, welche nicht fest im Altge- rät verbaut sind, müssen vor Abgabe zerstörungs- frei entnommen werden! Deren Entsorgung wird über das Batteriegesetz geregelt.

• Besitzer bzw. Nutzer von Elektro- und Elektronik- geräten sind nach deren Gebrauch gesetzlich zur Rückgabe verpichtet.

• Der Endnutzer trägt die Eigenverantwortung für das Löschen seiner personenbezogenen Daten auf dem zu entsorgenden Altgerät!

• Das Symbol der durchgestrichenen Mülltonne be- deutet, dass Elektro- und Elektronikaltgeräte nicht über den Hausmüll entsorgt werden dürfen.

• Elektro- und Elektronikaltgeräte können bei folgen- den Stellen unentgeltlich abgegeben werden: - Ö󰀨entlich-rechtliche Entsorgungs- bzw. Sammel- stellen (z. B. kommunale Bauhöfe). - Verkaufsstellen von Elektrogeräten (stationär und online), sofern Händler zur Rücknahme verpich- tet sind oder diese freiwillig anbieten. - Bis zu drei Elektroaltgeräte pro Geräteart, mit einer Kantenlänge von maximal 25 Zentimetern, können Sie ohne vorherigen Erwerb eines Neu- gerätes vom Hersteller kostenfrei bei diesem ab- geben oder einer anderen autorisierten Sammel- stelle in Ihrer Nähe zuführen.www.scheppach.com

Störung Mögliche Ursache Abhilfe Sägeblatt löst sich nach Abschalten des Motors Befestigungsmutter zu leicht angezogen Befestigungsmutter Rechtsgewinde anziehen Motor läuft nicht an Ausfall Netzsicherung Netzsicherung prüfen Verlängerungsleitung defekt Verlängerungsleitung austauschen Anschlüsse an Motor oder Schalter nicht in Ordnung Von Elektrofachkraft prüfen lassen Motor oder Schalter defekt Von Elektrofachkraft prüfen lassen Motor falsche Drehrichtung Kondensator defekt Von Elektrofachkraft prüfen lassen Falschanschluss Von Elektrofachkraft Polarität der Wandsteckdose tauschen lassen Motor bringt keine Leistung, die Sicherung spricht an Querschnitt der Verlängerungsleitung nicht ausreichend siehe Elektrischer Anschluss Überlastung durch stumpfes Sägeblatt Sägeblatt wechseln Brandächen an der Schnittäche stumpfes Sägeblatt Sägeblatt schärfen, austauschen falsches Sägeblatt Sägeblatt austauschenwww.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

Garantiebedingungen Revisionsdatum 26.11.2021 Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Service- rufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen. Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes: 1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben. 2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Her- stellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zu- stande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

- Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pege und Wartung entstanden sind. - Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Ge- waltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind. - Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Ver- schleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen. - Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden. - Geräte, an denen Veränderungen oder Modikationen vorgenommen wurden. - Geringfügige Abweichungen von der Soll-Beschaenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind. - Geräte an denen eigenmächtig Reparaturen oder Reparaturen , insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden. - Wenn die Kennzeichnung am Gerät bzw. die Identikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind. - Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden. Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen. 4. Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntniserlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlän- gerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvoll- ständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.www.scheppach.com

6. Technische gegevens

11. Transporthandtag

15. Konformitätserklärung

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

Art.-Nr. / Art. no. / N° d’ident.: 4901305901, 4901305902 EU-Konformitätserklärung Originalkonformitätserklärung EU Declaration of Conformity AB uygunluk beyanı Scheppach GmbH, Günzburger Str. 69, D-89335 Ichenhausen

erklärt folgende Konformität gemäß EU-Richtlinien und Normen für den Artikel

• Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter

First CE: 2023 Subject to change without notice Documents registrar: Dawid HudzikGünzburger Str. 69, D-89335 Ichenhausen Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.
