BEDIENUNGSANLEITUNG Ts 251 SCHEPPACH

Tischkreissäge Original-Betriebsanweisung

Abb.14.1DE Tischkreissäge

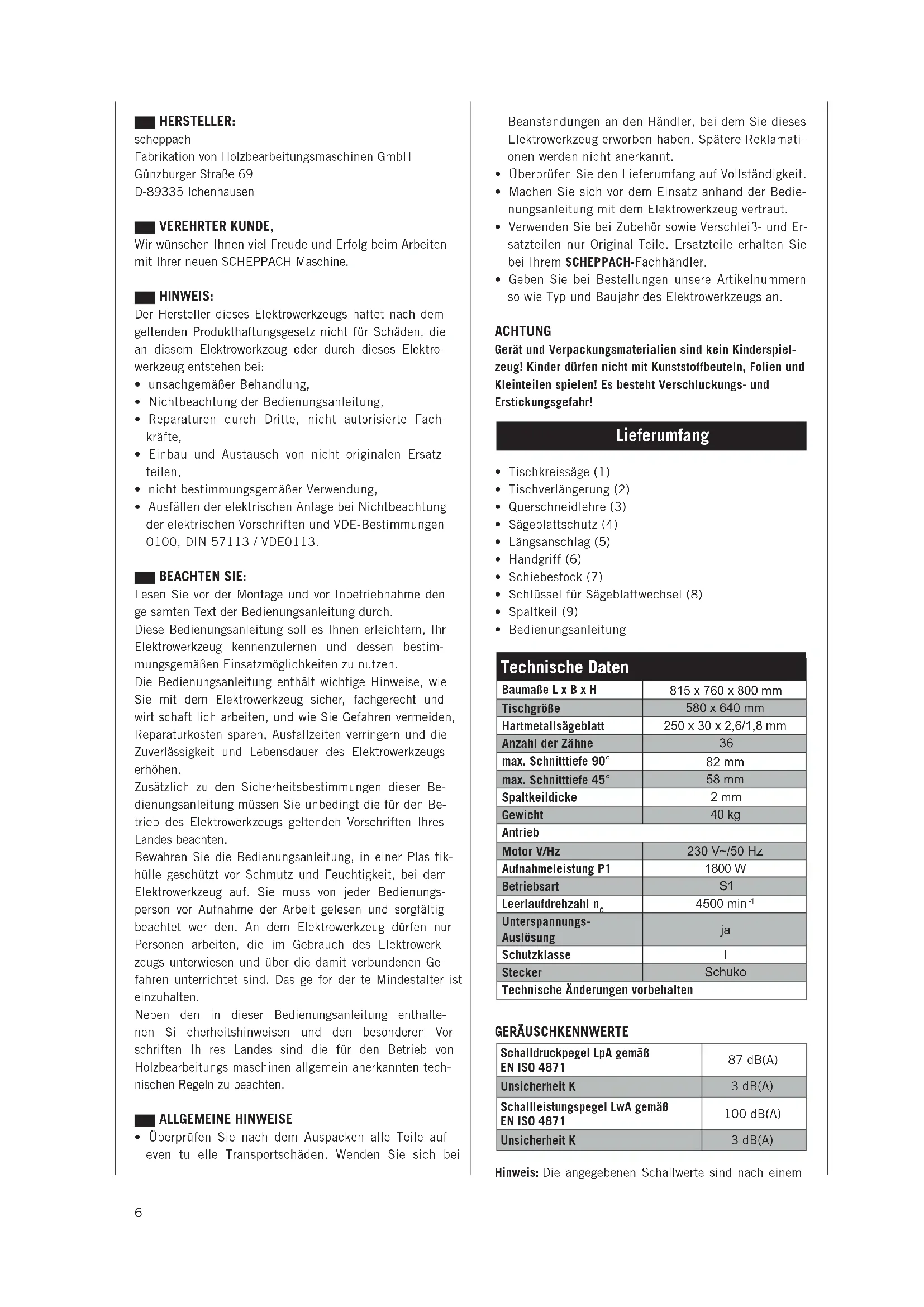

HERSTELLER: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen VEREHRTER KUNDE, Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrer neuen SCHEPPACH Maschine. HINWEIS: Der Hersteller dieses Elektrowerkzeugs haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Elektrowerkzeug oder durch dieses Elektro- werkzeug entstehen bei:

• unsachgemäßer Behandlung,

• Nichtbeachtung der Bedienungsanleitung,

• Reparaturen durch Dritte, nicht autorisierte Fach- kräfte,

• Einbau und Austausch von nicht originalen Ersatz- teilen,

• nicht bestimmungsgemäßer Verwendung,

• Ausfällen der elektrischen Anlage bei Nichtbeachtung der elektrischen Vorschriften und VDE-Bestimmungen 0100, DIN 57113 / VDE0113. BEACHTEN SIE: Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Bedienungsanleitung durch. Diese Bedienungsanleitung soll es Ihnen erleichtern, Ihr Elektrowerkzeug kennenzulernen und dessen bestim- mungsgemäßen Einsatzmöglichkeiten zu nutzen. Die Bedienungsanleitung enthält wichtige Hinweise, wie Sie mit dem Elektrowerkzeug sicher, fachgerecht und wirt schaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Elektrowerkzeugs erhöhen. Zusätzlich zu den Sicherheitsbestimmungen dieser Be- dienungsanleitung müssen Sie unbedingt die für den Be- trieb des Elektrowerkzeugs geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Bedienungsanleitung, in einer Plas tik- hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Elektrowerkzeug auf. Sie muss von jeder Bedienungs- person vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Elektrowerkzeug dürfen nur Personen arbeiten, die im Gebrauch des Elektrowerk- zeugs unterwiesen und über die damit verbundenen Ge- fahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten. Neben den in dieser Bedienungsanleitung enthalte- nen Si cherheitshinweisen und den besonderen Vor- schriften Ih res Landes sind die für den Betrieb von Holzbearbeitungs maschinen allgemein anerkannten tech- nischen Regeln zu beachten. ALLGEMEINE HINWEISE

• Überprüfen Sie nach dem Auspacken alle Teile auf even tu elle Transportschäden. Wenden Sie sich bei Beanstandungen an den Händler, bei dem Sie dieses Elektrowerkzeug erworben haben. Spätere Reklamati- onen werden nicht anerkannt.

• Überprüfen Sie den Lieferumfang auf Vollständigkeit.

• Machen Sie sich vor dem Einsatz anhand der Bedie- nungsanleitung mit dem Elektrowerkzeug vertraut.

• Verwenden Sie bei Zubehör sowie Verschleiß- und Er- satzteilen nur Original-Teile. Ersatzteile erhalten Sie bei Ihrem SCHEPPACH-Fachhändler.

• Geben Sie bei Bestellungen unsere Artikelnummern so wie Typ und Baujahr des Elektrowerkzeugs an. ACHTUNG Gerät und Verpackungsmaterialien sind kein Kinderspiel- zeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen! Es besteht Verschluckungs- und Erstickungsgefahr! Lieferumfang

• Tischverlängerung (2)

• Querschneidlehre (3)

• Schlüssel für Sägeblattwechsel (8)

• Bedienungsanleitung Technische Daten Baumaße L x B x H 815 x 760 x 800 mm Tischgröße 580 x 640 mm Hartmetallsägeblatt 250 x 30 x 2,6/1,8 mm Anzahl der Zähne

max. Schnitttiefe 90° 82 mm max. Schnitttiefe 45° 58 mm Spaltkeildicke 2 mm Gewicht 40 kg Antrieb Motor V/Hz 230 V~/50 Hz Aufnahmeleistung P1 1800 W Betriebsart

Unterspannungs- Auslösung

Stecker Schuko Technische Änderungen vorbehalten GERÄUSCHKENNWERTE Schalldruckpegel LpA gemäß EN ISO 4871 87 dB(A) Unsicherheit K 3 dB(A) Schallleistungspegel LwA gemäß EN ISO 4871 100 dB(A) Unsicherheit K 3 dB(A) Hinweis: Die angegebenen Schallwerte sind nach einem7 genormten Prüfverfahren ermittelt worden und können verwendet werden, um verschiedene Elektrowerkzeuge miteinander zu vergleichen. Zudem eignen sich diese Werte, um Belastungen für den Benutzer, die durch Schall entstehen, im Vorhinein ein-schätzen zu können.Warnung! Abhängig davon, wie Sie das Elektrowerkzeug einsetzen, können die tatsächlichen Werte von dem ange-gebenen abweichen.Ergreifen Sie Maßnahmen, um sich gegen Lärmbelastun-gen zu schützen. Berücksichtigen Sie dabei den gesam-ten Arbeitsablauf, also auch Zeitpunkte, zu denen das Elektrowerkzeug ohne Last arbeitet oder ausgeschaltet ist. Geeignete Maßnahmen umfassen unter anderem eine regelmäßige Wartung und Pflege des Elektrowerkzeuges und der Einsatzwerkzeuge, regelmäßige Pausen sowie ei-ne gute Planung der Arbeitsabläufe.

ANGABEN ZUR STAUBEMISSION

Die nach den „Grundsätzen für die Prüfung der Staub-emission (Konzentrationsparameter) vor Holzbearbei-tungsmaschinen“ des Fachausschusses Holz gemessenen Staubemissionswerte liegen unter 2 mg/m . Damit kann beim Anschluss des Elektrowerkzeugs an eine ordnungs-gemäße betriebliche Absaugung mit mindestens 20 m/s Luftgeschwindigkeit von einer dauerhaft sicheren Einhal-tung des in der Bundesrepublik Deutschland geltenden TRK-Grenzwertes für Holzstaub ausgegangen werden. Symbolerklärung Tragen Sie Gehörschutz.Tragen Sie eine Staubschutzmaske.Tragen Sie Augenschutz. Tragen Sie Schutzhandschuhe, wenn Sie am oder in der Nähe des Sägesblattes arbeiten. In dieser Bedienungs an lei-tung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen ver-sehen.Lesen Sie die Bedienungs-anleitung, bevor Sie mit diesem Elektrowerkzeug arbeiten.Beachten Sie die Anzeigen über die Laufrichtung des Werkstücks und des Sägeblattes m Sicherheitshinweise ALLGEMEINE SICHERHEITSHINWEISE ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brand-gefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicher-heitshinweise gut auf.Sicheres Arbeiten1 Halten Sie Ihren Arbeitsbereich in Ordnung – Unordnung im Arbeitsbereich kann Unfälle zur Folge haben.2 Berücksichtigen Sie Umgebungseinflüsse – Setzen Sie Elektrowerkzeuge nicht dem Regen aus. – Benutzen Sie Elektrowerkzeuge nicht in feuchter oder nasser Umgebung. – Sorgen Sie für gute Beleuchtung des Arbeitsbe-reichs. – Benutzen Sie Elektrowerkzeuge nicht, wo Brand- oder Explosionsgefahr besteht.3 Schützen Sie sich vor elektrischem Schlag – Vermeiden Sie Körperberührung mit geerdeten Teilen (z. B. Rohren, Radiatoren, Elektroherden, Kühlgeräten).4 Halten Sie andere Personen fern – Lassen Sie andere Personen, insbesondere Kinder, nicht das Elektrowerkzeug oder das Kabel berüh-ren. Halten Sie sie von Ihrem Arbeitsbereich fern.5 Bewahren Sie unbenutzte Elektrowerkzeuge sicher auf – Unbenutzte Elektrowerkzeuge sollten an einem trockenen, hochgelegenen oder abgeschlossenen Ort, außerhalb der Reichweite von Kindern, abge-legt werden.6 Überlasten Sie Ihr Elektrowerkzeug nicht – Sie arbeiten besser und sicherer im angegebenen Leistungsbereich.7 Benutzen Sie das richtige Elektrowerkzeug – Verwenden Sie keine leistungsschwachen Elektro- werkzeuge für schwere Arbeiten. – Benutzen Sie das Elektrowerkzeug nicht für solche Zwecke, für die es nicht vorgesehen ist. Benutzen Sie zum Beispiel keine Handkreissäge zum Schnei-den von Baumästen oder Holzscheiten.8 Tragen Sie geeignete Kleidung – Tragen Sie keine weite Kleidung oder Schmuck, sie könnten von beweglichen Teilen erfasst werden. – Bei Arbeiten im Freien ist rutschfestes Schuhwerk empfehlenswert.8 – Überprüfen Sie, ob die beweglichen Teile einwand- frei funktionieren und nicht klemmen oder ob Teile beschädigt sind. Sämtliche Teile müssen richtig montiert sein und alle Bedingungen erfüllen, um den einwandfreien Betrieb des Elektrowerkzeugs zu gewährleisten. – Beschädigte Schutzvorrichtungen und Teile müssen bestimmungsgemäß durch eine anerkannte Fach- werkstatt repariert oder ausgewechselt werden, soweit nichts anderes in der Bedienungsanleitung angegeben ist. – Beschädigte Schalter müssen bei einer Kunden- dienstwerkstatt ersetzt werden. – Benutzen Sie keine Elektrowerkzeuge, bei denen sich der Schalter nicht ein- und ausschalten lässt. 21 ACHTUNG! – Der Gebrauch anderer Einsatzwerkzeuge und an- deren Zubehörs kann eine Verletzungsgefahr für Sie bedeuten. 22 Lassen Sie Ihr Elektrowerkzeug durch eine Elektro- fachkraft reparieren – Dieses Elektrowerkzeug entspricht den einschlägi- gen Sicherheitsbestimmungen. Reparaturen dürfen nur von einer Elektrofachkraft ausgeführt werden, indem Originalersatzteile verwendet werden; an- derenfalls können Unfälle für den Benutzer ent- stehen.

ZUSÄTZLICHE SICHERHEITSHINWEISE

1 Sicherheitsvorkehrungen – Warnung! Beschädigte oder deformierte Sägeblätter nicht verwenden. – Tauschen Sie einen abgenutzten Tischeinsatz aus. – Verwenden Sie nur vom Hersteller empfohlene Sä- geblätter, die EN 847-1 entsprechen. Warnung! Achten Sie beim Wechseln des Sägeblattes darauf, dass die Schnittbreite nicht kleiner und die Stamm- blattdicke des Sägeblatts nicht größer ist als die Dicke des Spaltkeiles; – Achten Sie darauf, dass ein für den zu schnei- denden Werkstoff geeignetes Sägeblatt ausgewählt wird. – Tragen Sie eine geeignete persönliche Schutzaus- rüstung tragen. Dies schließt ein: – Gehörschutz zur Verminderung des Risikos schwerhörig zu werden, – Atemschutz zur Verminderung des Risikos ge- fährlichen Staub einzuatmen, – Trage Sie beim Hantieren mit Sägeblättern und rauen Werkstoffen Handschuhe. Tragen Sie Sä- geblätter müssen, wann immer praktikabel, in einem Behältnis. – Schließen Sie das Elektrowerkzeug beim Sägen von Holz an eine Staubauffangeinrichtung an. Die Staubfreisetzung wird unter anderem durch die Art des zu bearbeitenden Werkstoffs, die Bedeutung lokaler Abscheidung (Erfassung oder Quelle) und die richtige Einstellung von Hauben/Leitblechen/ Führungen beeinflusst. – Verwenden Sie keine Sägeblätter aus hochlegiertem Schnellarbeitsstahl (HSS-Stahl). – Bewahren Sie den Schiebestock oder das Schie- – Tragen Sie bei langen Haaren ein Haarnetz. 9 Benutzen Sie Schutzausrüstung – Tragen Sie eine Schutzbrille. – Verwenden Sie bei stauberzeugenden Arbeiten eine Atemmaske. 10 Schließen Sie die Staubabsaug-Einrichtung an – Falls Anschlüsse zur Staubabsaugung und Auf- fangeinrichtung vorhanden sind, überzeugen Sie sich, dass diese angeschlossen und richtig benutzt werden. 11 Verwenden Sie das Kabel nicht für Zwecke, für die es nicht bestimmt ist – Benutzen Sie das Kabel nicht, um den Stecker aus der Steckdose zu ziehen. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. 12 Sichern Sie das Werkstück – Benutzen Sie Spannvorrichtungen oder einen Schraubstock, um das Werkstück festzuhalten. Es ist damit sicherer gehalten als mit Ihrer Hand. 13 Vermeiden Sie abnormale Körperhaltung – Sorgen Sie für sicheren Stand und halten Sie je- derzeit das Gleichgewicht. 14 Pflegen Sie Ihre Werkzeuge mit Sorgfalt – Halten Sie die Schneidwerkzeuge scharf und sau- ber, um besser und sicherer arbeiten zu können. – Befolgen Sie die Hinweise zur Schmierung und zum Werkzeugwechsel. – Kontrollieren Sie regelmäßig die Anschlussleitung des Elektrowerkzeugs und lassen Sie diese bei Beschädigung von einem anerkannten Fachmann erneuern. – Kontrollieren Sie Verlängerungsleitungen regelmä- ßig und ersetzen Sie diese, wenn sie beschädigt sind. – Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett. 15 Ziehen Sie den Stecker aus der Steckdose – Bei Nichtgebrauch des Elektrowerkzeugs, vor der Wartung und beim Wechsel von Werkzeugen wie z. B. Sägeblatt, Bohrer, Fräser. 16 Lassen Sie keine Werkzeugschlüssel stecken – Überprüfen Sie vor dem Einschalten, dass Schlüs- sel und Einstellwerkzeuge entfernt sind. 17 Vermeiden Sie unbeabsichtigten Anlauf – Vergewissern Sie sich, dass der Schalter beim Einstecken des Steckers in die Steckdose ausge- schaltet ist. 18 Benutzen Sie Verlängerungskabel für den Außenbe- reich – Verwenden Sie im Freien nur dafür zugelassene und entsprechend gekennzeichnete Verlängerungs- kabel. 19 Seien Sie aufmerksam – Achten Sie darauf, was Sie tun. Gehen Sie mit Vernunft an die Arbeit. Benutzen Sie das Elekt- rowerkzeug nicht, wenn Sie unkonzentriert sind. 20 Überprüfen Sie das Elektrowerkzeug auf eventuelle Beschädigungen – Vor weiterem Gebrauch des Elektrowerkzeugs müs- sen Schutzvorrichtungen und andere Teile sorgfäl- tig auf ihre einwandfreie und bestimmungsgemäße Funktion untersucht werden.9 Mustern Sie gerissene Einsatzwerkzeuge aus. Eine Instandsetzung ist nicht zulässig. 4 Reinigen Sie die Spannflächen von Verschmutzungen, Fett, Öl und Wasser. 5 Verwenden Sie keine losen Reduzierringe oder -buch- sen zum Reduzieren von Bohrungen bei Kreissäge- blättern. 6 Achten Sie darauf, dass fixierte Reduzierringe zum Sichern des Einsatzwerkzeuges den gleichen Durch- messer und mindestens 1/3 des Schnittdurchmessers haben. 7 Stellen Sie sicher, dass fixierte Reduzierringe parallel zueinander sind. 8 Handhaben Sie Einsatzwerkzeuge mit Vorsicht. Be- wahren Sie diese am besten in der Originalverpackung oder speziellen Behältnissen auf. Tragen Sie Schutz- handschuhe, um die Griffsicherheit zu verbessern und das Verletzungsrisiko weiter zu mindern. 9 Stellen Sie vor der Benutzung von Einsatzwerkzeugen sicher, dass alle Schutz-vorrichtungen ordnungsgemäß befestigt sind. 10 Vergewissern Sie sich vor dem Einsatz, dass das von Ihnen benutzte Einsatzwerkzeug den technischen An- forderungen dieses Elektrowerkzeuges entspricht und ordnungsgemäß befestigt ist. 11 Benutzen Sie das mitgelieferte Sägeblatt nur für Sägearbeiten in Holz, niemals zum Bearbeiten von Metallen. RESTRISIKEN Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auf- treten.

• Verletzungsgefahr für Finger und Händen durch das rotierende Sägeblatt bei unsachgemäßer Führung des Werkstückes.

• Verletzungen durch das wegschleudernde Werkstück bei unsachgemäßer Haltung oder Führung, wie Arbei- ten ohne Anschlag.

• Gefährdung der Gesundheit durch Lärm. Beim Arbei- ten wird der zulässige Lärmpegel überschnitten. Unbe- dingt persönliche Schutzausrüstung wie Gehörschutz tragen.

• Verletzungen durch defektes Sägeblatt. Das Sägeblatt regelmäßig und vor jedem Einsatz auf Unversehrtheit überprüfen.

• Gefährdung durch Strom, die Verwendung nicht ord- nungsgemäßer Elektro-Anschlussleitungen.

• Beim Einsatz von Sonderzubehör muss die dem Son- derzubehör beigefügte Bedienungsanleitung beachtet und sorgfältig gelesen werden.

• Desweiteren können trotz aller getroffenen Vorkehrun- gen nicht offensichtliche Restrisiken bestehen.

• Restrisiken können minimiert werden, wenn die Si- cherheitshinweise und die Bestimmungsgemäße Ver- wendung, sowie die Bedienungsanleitung insgesamt beachtet werden. beholz bei Nichtbenutzung immer an dem Elekt- rowerkzeug auf. 2 Wartung und Instandhaltung – Die Lärmverursachung wird von verschiedenen Faktoren beeinflusst, unter anderem von der Be- schaffenheit der Sägeblätter, Zustand von Säge- blatt und Elektrowerkzeug. Verwenden Sie nach Möglichkeit Sägeblätter, die zur Verringerung der Geräuschentwicklung konstruiert wurden, warten Sie das Elektrowerkzeug und Werkzeugaufsätze regelmäßig und setzen Sie diese gegebenenfalls instand, um Lärm zu reduzieren. – Melden Sie Fehler an dem Elektrowerkzeug, Schutzeinrichtungen oder dem Werkzeugaufsatz sobald diesen entdeckt wurden, der für die Sicher- heit verantwortlichen Person. 3 Sicheres Arbeiten – Verwenden Sie den Schiebestock oder ein Schie- beholz, um das Werkstück sicher am Sägeblatt vorbeizuführen; – Führen Sie keine Falzen oder Nuten durch, ohne dass eine geeignete Schutzvorrichtung, wie z. B. Eine Tunnelschutzvorrichtung, über dem Sägetisch angebracht ist. – Verwenden Sie dieses Elektrowerkzeug nicht zum Schlitzen (im Werkstück beendete Nut). – Verwenden Sie nur Sägeblätter, deren höchstzuläs- sige Drehzahl nicht geringer ist als die maximale Spindeldrehzahl der Tischreissäge und die für den zu schneidenden Werkstoff geeignet sind. – Verwenden Sie beim Transportieren des Elektro- werkzeuges nur die Transportvorrichtungen. Ver- wenden Sie niemals die Schutzvorrichtungen für Handhabung oder Transport. – Achten Sie darauf, dass während des Transportes der obere Teil des Sägeblattes abgedeckt ist, bei- spielsweise durch die Schutzvorrichtung. Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann unter bestimmten Umständen aktive oder passive medi- zinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller vom medizinischen Implan- tat zu konsultieren, bevor das Elektrowerkzeug bedient wird.

SICHERHEITSHINWEISE FÜR DEN UMGANG

1 Setzen Sie nur Einsatzwerkzeuge ein, wenn Sie den Umgang damit beherrschen. 2 Beachten Sie die Höchstdrehzahl. Die auf dem Ein- satzwerkzeug angegebene Höchstdrehzahl darf nicht überschritten werden. Halten Sie, falls angegeben, den Drehzahlbereich ein. 3 Verwenden Sie keine Einsatzwerkzeuge mit Rissen.10

• Die Sicherheits-, Arbeits- und Wartungsvorschriften des Herstellers sowie die in den technischen Daten an- gegebenen Abmessungen müssen eingehalten werden.

• Die zutreffenden Unfallverhütungsvorschriften und die sonstigen allgemein anerkannten sicherheitstech- nischen Regeln müssen eingehalten werden.

• Das Elektrowerkzeug darf nur von Personen genutzt, gewartet oder repariert werden, die damit vertraut und über die Gefahren unterrichtet sind. Eigenmächtige Veränderungen an dem Elektrowerkzeug schließen eine Haftung des Hersteller für daraus resultierende Schä- den aus.

• Das Elektrowerkzeug darf nur mit Originalzubehör und Originalwerkzeugen des Herstellers genutzt werden.

• Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungsgemäß. Für daraus resultierende Schä- den haftet der Hersteller nicht; das Risiko dafür trägt allein der Benutzer. Aufstellen Bereiten Sie den Arbeitsplatz, an dem das Elektrowerk- zeug stehen soll, vor. Schaffen Sie ausreichend Platz, um sicheres, störungsfreies Arbeiten zu ermöglichen. Das Elektrowerkzeug ist zum Arbeiten in geschlossenen Räu- men konzipiert und muss auf ebenem, festen Untergrund standsicher aufgestellt werden. Beschreibung, Abb. 1 1 Ein/Aus-Schalter 2 Verstellrad 3 Sägeblatt 4 Spaltkeil 5 Sägeblattschutz 6 Längsanschlag 7 Tischverlängerung 8 Spänesack 9 Transportrad 10 Gestellfuß re. 11 Gestellfuß li. 12 Absaugschlauch 13 Tischeinlage Montage Sämtliche Montage- und Umrüstarbeiten dürfen nur bei ge- zogenem Netzstecker erfolgen. Aus verpackungstechnischen Gründen ist dieses Elektro- werkzeug nicht komplett montiert.

• Öffnen Sie den Karton und entfernen die Verpackungs- und Styroporteile.

• Entnehmen Sie die beigelegten Einzelteile.

• Nehmen Sie das Elektrowerkzeug aus dem Karton und stellen dieses auf den Boden, verwenden Sie als Un- terlage einen Karton, um die Oberfläche zu schützen. Hinweis: Dieses Elektrowerkzeug ist schwer, heben Sie es nur zu zweit aus dem Karton. Legen Sie alle mitgelieferten Teile auf eine flache Ober- fläche. Gruppieren Sie gleiche Teile. m Bestimmungsgemäße Verwendung Das Elektrowerkzeug entspricht der gültigen EG-Maschi- nenrichtlinie.

• Dieses Elektrowerkzeug ist definiert als transportables Elektrowerkzeug.

• Um das Elektrowerkzeug zu transportieren/umzustel- len, fassen Sie vorn und hinten am Sägetisch an und heben das Elektrowerkzeug an.

• Wenn das mitgelieferte Gestell nicht verwendet wird, muss das Elektrowerkzeug auf einer stabilen Werkbank befestigt werden. Die Arbeitshöhe muss 850 mm be- tragen.

• Stellen Sie sich als Bedienperson immer vor das Elek- trowerkzeug, linksseitig vom Sägeblatt.

• Der Arbeits- und Umgebungsbereich des Elektrowerk- zeuges muss frei von störenden Fremdkörpern sein, um Unfälle vorzubeugen.

• Grundsätzlich müssen die zu bearbeitenden Werkstü- cke frei vom Fremdkörpern wie Nägeln oder Schrau- ben sein.

• Vor Inbetriebnahme muss das Elektrowerkzeug an eine Absauganlage mit einer flexiblen, schwer entflammba- ren Absaugleitung angeschlossen werden. Die Absau- gung muss sich mit dem Einschalten des Elektrowerk- zeuges selbsttätig einschalten.

• Wenn das Elektrowerkzeug in geschlossenen Räumen eingesetzt wird, muss dieses an eine Absaugvorrich- tung angeschlossen werden. Verwenden Sie eine 3200 ha oder 2600 ha Staubabsaugung, um Splitter und Sä- gestaub zu entfernen. Die Strömungsgeschwindigkeit am Absaugstutzen muss 20 m/s betragen. Die Einschaltautomatik ist im Sonderzubehör erhält- lich. Typ ALV 2: Art. Nr. 7910 4010, 230–240 V/50 Hz Beim Einschalten des Elektrowerkzeuges läuft die Ab- sauganlage nach 2 – 3 Sekunden Anlaufverzögerung automatisch an. Eine Überlastung der Haussicherung wird dadurch verhindert. Nach dem Ausschalten des Elektrowerkzeugs läuft die Absauganlage noch 3 – 4 Sekunden nach und schaltet dann automatisch ab. Der Reststaub wird dabei, wie in der Gefahrstoffver- ordnung gefordert, abgesaugt. Dies spart Strom und reduziert den Lärm. Die Absauganlage läuft nur, wäh- rend das Elektrowerkzeug betrieben wird. Absauganlage oder Entstauber bei laufendem Elektro- werkzeug nicht ausschalten oder entfernen.

• Dieses Elektrowerkzeug ist ausschließlich zum Bear- beiten von Holz und holzähnlichen Werkstoffen konst- ruiert. Es dürfen nur Original-Werkzeuge und Zubehör eingesetzt werden. Je nach Schnitt- und Holzart (Mas- sivholz, Sperrholz oder Spanplatten) das erforderliche Sägeblatt nach Norm EN 847-1 einsetzen. Beachten Sie die in dieser Bedienungsanleitung aufgeführten Zubehörteile.

• Das Elektrowerkzeug nur in technisch einwandfreiem Zustand sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Bedienungs- anleitung benutzen. Insbesondere Störungen, die die Sicherheit beeinträchtigen können, umgehend besei- tigen (lassen).11 SCHRITT 4.

MONTAGE DES SPALTKEILS, ABB. 5.1 - 5.2

1 Spaltkeil 2 Sägeblattschutz 1 Entfernen Sie die Tischeinlage. 2 Bringen Sie das Sägeblatt in die höchste Stellung, indem Sie das Handrad für die Höhenverstellung ent- gegen dem Uhrzeigersinn drehen. 3 Lösen Sie den Spaltkeil-Spanner (E). Abb. 5.1 4 Schieben Sie den Spaltkeil (4) in die dafür vorge- sehene Position. Achten Sie darauf das die Nasen des Spaltkeilhalters in die Bohrungen des Spaltkeil einrasten. 5 Ziehen Sie den Spaltkeil-Spanner (E) wieder fest. Abb. 5.2 6 Legen Sie die Tischeinlage wieder ein. SCHRITT 5.

VERWENDEN DER FAHRVORRICHTUNG, ABB. 8

1 Drücken Sie den Knopf an der Unterseite des Griffes (F) und ziehen den Teleskopgriff nach oben, bis dieser einrastet. 2 Kippen Sie das Elektrowerkzeug leicht zu sich, sodass dieses komplett auf den Rädern steht. 3 Ziehen Sie das Elektrowerkzeug an die vorgesehene Stelle und stellen es, wie in Schritt 1 beschrieben, auf. Achten Sie auf einen sicheren Stand und einen festen Untergrund. SCHRITT 6.

SÄGEBLATTSCHUTZ MONTIEREN, ABB. 6

1 Schutzhaube 1 Absaugschlauch 1 Um den Sägeblattschutz (5) zu montieren, legen Sie diesen über den Spaltkeil (4), so dass die Schraube in den Schlitz des Spaltkeils passt. 2 Ziehen Sie die Flügelmutter ausreichend an, so dass der Sägeblattschutz beweglich bleibt, sich aber hebt, wenn das Werkstück gegen das Sägeblatt geschoben wird. Beachten Sie: Nach dem Sägen des Werkstücks muss der Sägeblattschutz in ihre Ruhestellung zu- rückkehren. 3 Schließen Sie den Absaugschlauch (12) mit einem Ende an dem Absaugstutzen an dem Sägeblattschutz und mit dem anderen Ende an der Absaugdüse an. 4 Demontieren Sie zum Entfernen den Sägeblattschutz (5) zunächst den Absaugschlauch, dann die Flügel- schraube lösen und ziehen den Sägeblattschutz (5) ab. Hinweis: Der Sägeblattschutz (5) muss sich zu allen Zei- ten in Arbeitsstellung befinden, um den Kontakt mit dem Sägeblatt zu vermeiden. Sie sollte sich beim Sägen auf das Werkstück heben. Hinweis: Wenn Verbindungen mit einer Schraube (Rund- kopf/oder Sechskant), Sechskantmuttern und Unter- legscheibe gesichert werden, muss die Unterlegscheibe unter der Mutter angebracht werden. Stecken Sie Schrau- ben jeweils von außen nach innen ein, sichern Sie Ver- bindungen mit Muttern von innen. Hinweis: Ziehen Sie die Muttern und Schrauben während der Montage nur so weit an, dass diese nicht herabfallen können. Wenn Sie die Muttern und Schrauben bereits vor der Endmontage an-/festziehen, kann die Endmontage nicht durchgeführt werden.

SCHRITT 1. AUFSTELLEN, ABB. 2

1 Legen Sie das Elektrowerkzeug auf die Seite, sodass dieses auf den Rädern und den Gummipuffern steht. 2 Lösen Sie die Flüelmuttern (A). 3 Klappen Sie das Gestellteil (10) nach oben und schieben es in die Führung. 4 Ziehen Sie die Flügelmutter wieder an. 5 Widerholen Sie diesen Vorgang für das zweite Gestellteil (11). SCHRITT 2.

MONTAGE DES HANDRADS, ABB. 3

1 x Handgriff 1 x Innensechskantschlüssel 1 x Maulschlüssel 1 Heben Sie die Kappe des Handgriffs, unter zur Hilfenahme eines Schraubenziehers, ab. 2 Entfernen Sie die Mutter vom Handgriff. 3 Platzieren Sie die Mutter an der hinteren Seite des Handrades, in der dafür vorgesehenen Vertiefung. 4 Schieben Sie den Griff, mit der Schraube voran in die Öffnung des Handrades. 5 Ziehen Sie die Scharube des Griffes fest an und schließen die Öffnung des Handgriffes wieder mit der Kappe. SCHRITT 3.

MONTAGE DER TISCHVERLÄNGERUNG, ABB. 4.1 - 4.2

1 x Tischauflage 2 x Innensechskantschlüssel 2 x Maulschlüssel 1 Ziehen sie beide Wellen (B) der Spänesackhalterung nach außen und entfernen Sie die Inbusschrauben und die Unterlegscheiben. 2 Bringen Sie die Tischauflage (2) an, indem Sie diese auf die Wellen schieben. 3 Vergewissern Sie Sich das die Enden beider Wellen mit den Bohrnungen der Tischauflage übereinstimmen. 4 Befestigen Sie die Spänesackhalterung and der Tisch- auflage und ziehen die Schrauben fest an. 5 Befestigen Sie die Tischauflage (2) mit 2 Inbusschrau- ben (D) an den Wellen (B). 6 Befästigen Sie den Spänesack (8) mit den Klettver- schlüssen an der Tischverlängerung.12 keit des Sägeblattes justiert werden. Bei abgeschaltetem Elektrowerkzeug und gezogenem Netzstecker setzen Sie einen Winkel gegen das Sägeblatt. Justieren Sie das Handrad, bis das Sägeblatt parallel zum Winkel steht. Dann stellen Sie den Zeiger der Skala auf 0°.

ARBEITEN MIT TISCHVERBREITERUNG, ABB. 11

Um die nutzbare Breite des Tisches zu erhöhen, benut- zen Sie die Tischverbreiterung.

• Ziehen Sie den Hebel (L) nach oben um die Verriege- lung der Tischverbreiterung zu lösen.

• Schieben Sie die Tischverbreiterung in die gewünschte Stellung.

• Wenn Sie das gewünschte Maß eingestellt haben, ver- riegeln sie die Tischverbreiterung indem Sie den Helbel wieder nach unten drücken. Arbeitshinweise Achtung!

• Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprü- fen.

• Nach dem Einschalten der Säge abwarten, bis das Sä- geblatt seine maximale Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

• Betreiben Sie das Gerät nur mit funktionierender Ab- saugung.

• Überprüfen und reinigen Sie regelmäßig die Absaug- kanäle. ÜBERLASTSCHUTZ Dieses Elektrowerkzeug ist mit einem Überlastungsschutz ausgestattet. Sollte der Überlastungsschutz ausgelöst ha- ben, gehen Sie wie folgt vor: 1 Trennen Sie das Elektrowerkzeug von der Stromver- sorgung. 2 Lassen Sie das Elektrowerkzeug abkühlen. 3 Überprüfen Sie das Elektrowerkzeug auf mögliche aufgetretene Beschädigungen. Lassen Sie Schäden vor erneuter Inbetriebnahme instand setzen. 4 Verbinden Sie das Elektrowerkzeug mit der Strom- versorgung. 5 Schalten Sie das Elektrowerkzeug wie beschrieben ein und nehmen Sie es in Betrieb.

ARBEITEN AN KREISSÄGEMASCHINEN

Schneiden breiter Werkstücke, Abb. 12 Breite des zu bearbeiteten Werkstückes mehr als 120 mm Werkzeug: Kreissägblatt für Längsschnitt Arbeitsgang: Den Längsanschlag entsprechend der vorgesehenen Werkstückbreite einstellen. Auf sichere Handauflage achten. Werden durch den Schnitt schma- le Werkstücke abgetrennt, so wird im Werkzeugbereich nur mit der rechten Hand oder unter Zuhilfenahme eines Schiebestockes der Vorschub ausgeführt. Besteht die Ge- fahr, dass das Werkstück zwischen Kreissägeblatt, Spalt- keil und Anschlag klemmt, so ist ein kurzer Hilfsanschlag zu verwenden. Hinweis: Bei den Bildem wurde die obere Absaughaube SCHRITT 7.

MONTAGE DES LÄNGSANSCHLAGS, ABB. 7

1 Längsanschlag 1 Stellen Sie sicher, dass die Hebel am vorderen Ende des Anschlags gelöst ist und setzen Sie diesen mit dem hinteren Ende auf die hintere Anschlagschiene. 2 Setzen Sie den Anschlag auf der vorderen Anschlag- schine auf. 3 Klappen Sie die Hebel nach unten, um den Längsan- schlag zu fixieren. Inbetriebnahme Beachten Sie die Sicherheitshinweise! Wichtig: Die Inbetriebnahme des Elektrowerkzeuges darf nur mit komplett montierten Schutz- und Sicherheitsein- richtungen erfolgen. Die Schutzhaube muss bei jedem Arbeitsgang auf das Werkstück abgesenkt werden. Vor dem Einschalten des Elektrowerkzeugs müssen alle Schutz- und Sicherheitseinrichtungen vorschriftsmäßig angebracht sein. Das Sägeblatt muss sich frei bewegen können. Kontrollieren Sie Holz auf Fremdkörper (Nägel, Schrau- ben usw.), das zuvor schon bearbeitet wurde. Entfernen Sie alle Fremdkörper. Schließen Sie das Elektrowerkzeug an eine geerdete Steckdose an. Bevor Sie den Hauptschalter einschalten, vergewissern Sie sich, dass das Sägeblatt richtig montiert ist und die beweglichen Teile leichtgängig sind. Warnung: Wenn Sie irgendwelche Zweifel haben, lassen Sie das Elektrowerkzeug von einem Fachmann einrichten. Es ist zu gefährlich, auf Vermutungen hin zu arbeiten.

EIN- UND AUSSCHALTEN

• Durch Drücken der grünen Taste „I“ kann die Säge eingeschaltet werden

• Um die Säge wieder auszuschalten, muß die rote Taste „0“ gedrückt werden

VERSTELLEN DER SCHNITTHÖHE, ABB. 9

Das Elektrowerkzeug muss so eingestellt werden, dass die Spitze des höchsten Sägezahnes gerade ein wenig höher ist als das Werkstück.

• Stellen Sie durch Drehen des Höhenverstellrades (2) die gewünschte Schnitthöhe ein.

• Drehen entgegen dem Uhrzeigersinn vergrößert die Schnitthöhe.

• Drehen im Uhrzeigersinn verringert die Schnitthöhe.

SÄGEBLATTWINKEL EINSTELLEN. ABB. 10

• Lösen Sie den Klemmhebel (K) und drücken das Hand- rad (2) zur Säge hin, bis es in die Verzahnung ein- rastet.

• Verstellen Sie nun das Handrad bis der Zeiger auf den richtigen Winkel an der Skala (S) zeigt.

• Nach dem Einstellen den Klemmhebel wieder fest- ziehen. Die Skala (S) kann beim Überprüfen der Winkelgenauig-13

• Drehen Sie die Querschneidlehre, um den gewünsch- ten Winkel zu erhalten.

• Ziehen Sie den Knauf wieder an. Warnung: Überprüfen Sie die Ausrichtung und den fes- ten Sitz während des Gebrauchs regelmäßig und nach längerem Nichtgebrauch, ziehen Sie Schrauben gege- benenfalls nach und justieren Sie den Anschlag. Durch Vibrationen können Schrauben gelöst und der Anschlag verschoben werden. SCHRÄGSCHNITTE Hinweis: Schrägschnitte werden grundsätzlich unter der Verwendung des Längsanschlages (9) durchgeführt.

• Sägeblatt (3) auf den gewünschten Schnittwinkel ein- stellen.

• Längsanschlag (6) je nach Werkstückbreite einstellen.

• Schnitt entsprechend der Werkstückbreite durchfüh- ren. m Elektrischer Anschluss Der installierte Elektromotor ist betriebsfertig angeschlos- sen. Der Anschluss entspricht den einschlägigen VDE- und DIN Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften ent- sprechen. Wichtige Hinweise Der Elektromotor 230V~/50 Hz ist für Betriebsart S6 40% ausgeführt. Bei Überlastung des Motors schaltet dieser selbsttätig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten. Schadhafte Elektro-Anschlussleitungen An ekletrischen Anschlussleitungen entstehen oft Isolati- onsschäden. Ursachen sind:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.

• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.

• Schnittstellen durch Überfahren der Anschlussleitung.

• Isolationsschäden durch Herausreißen aus der Wand- steckdose.

• Risse durch Alterung der Isolation. Solche schadhaften Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind auf Grund der Isolati- onsschäden lebensgefährlich. Elektronische Anschlussleitungen regelmäßig auf Schä- den überprüfen. Achten Sie darauf, dass beim Überprü- fen die Anschlussleitung nicht am Stromnetz hängt. Elektrische Anschlussleitungen müssen den einschlägi- gen VDE- und DIN-Bestimmungen entsprechen. Verwen- den Sie nur Anschlussleitungen mit Kennzeichnung H 07 RN. Ein Aufdruck der Typenbezeichnungen auf der Anschluss- leitung ist Vorschrift. nur angedeutet, oder im Einzelfall weggelassen, um Ar- beitsgang oder Vorrichtung deutlicher zu zeigen. Bei al- len gezeigten Arbeitsgängen ist die obere Absaughaube erforderlich.

SCHNEIDEN SCHMALER WERKSTÜCKE

Breite des zu bearbeitenden Werkstückes unter 120 mm Werkzeug: Kreissägeblatt für Längsschnitt Arbeitsgang: Den Längsanschlag entsprechend der vor- gesehenen Werkstückbreite einstellen. Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes den Schiebestock benutzen und das Werkstück bis hin- ter den Spaltkeil durchschieben. Bei kurzen Werkstücken von Schnittbeginn an den Schiebestock zum Vorschieben verwenden.

QUERSCHNEIDEN SCHMALER WERKSTÜCKE

Hinweis: Zum Querschneiden schmaler Werkzstücke empfehlen wir die Verwendung einer Abweisleiste. Diese ist nicht im Lieferumfang enthalten. Werkzeug: Feinzahniges Querschnittblatt Arbeitsgang: Abweisleiste so einstellen, dass Werkstück- abschnitte den aufsteigenden Teil des Sägeblattes nicht berühren können. Werkstücke nur mittels Queranschlag oder Querschieber zuführen. Abfallstücke nicht mit den Händen aus dem Bereich des Werkstückes entfemen. LÄNGSSCHNITTE

• Verwenden Sie den Längsanschlag für Längsschnitte.

• Der Längsanschlag (6) kann auf jeder Seite der Tisch- platte befestigt werden.

• Lösen Sie die Spannhebel, indem Sie diese nach oben ziehen.

• Zur Verwendung der Skala bewegen Sie den Anschlag bis zum Sägeblatt und nehmen Sie das Maß an der Skala ab. Jetzt schieben Sie den Anschlag vom Säge- blatt weg. Der Maßunterschied ist identisch mit der Schnittbreite. Um ein genaues Maß zu erhalten, ist es nötig, einen Probeschnitt zu machen, das Werkstück zu messen und den Anschlag nachzujustieren.

• Schieben Sie den Anschlag in die gewünschte Posi- tion.

• Ziehen Sie die Spannhebel wieder an. Warnung: Der Längsanschlag (6) muss immer parallel zum Sägeblatt (3) justiert werden. Überprüfen Sie die Ausrichtung und den festen Sitz während des Gebrauchs regelmäßig und nach längerem Nichtgebrauch, ziehen Sie Schrauben (P) gegebenenfalls nach und justieren Sie den Längsanschlag mit einem Anschlagwinkel (R). Durch Vibrationen können Schrauben (P) gelöst und der Längs- anschlag verschoben werden. Abb. 12.1 QUERSCHNITTE, ABB. 13

• Verwenden Sie die Querschneidlehre für Winkelschnit- te.

• Die Querschneidlehre kann auf jeder Seite der Tisch- platte befestigt werden.

• Schieben Sie die Querschneidlehre in die Nut der Tischplatte.

• Lösen Sie den Knauf an der Querschneidlehre.14 WARNUNG Verstopfungen nicht mit dem Händen oder Fingern entfernen!5 Entfernen Sie besonders hartnäckige Staubrückstände an unzugänglichen Stellen mit Druckluft (max. 3 bar). WARTUNG Überprüfen Sie vor und nach jeder Benutzung das Elek-trowerkzeug sowie Zubehörteile (z.B. Werkzeugaufsätze) auf Verschleiß und Beschädigungen. Tauschen Sie diese gegebenenfalls wie in dieser Bedienungsanleitung be-schrieben gegen neue aus. Beachten Sie dabei die tech-nischen Anforderungen.1 Sägeblatt regelmäßig überprüfen. Verwenden Sie nur gut geschärfte, rissfreie und nicht verformte Sägeblät-ter. Nur Werkzeuge einsetzen die der Europäischen Norm EN 847-1 entsprechen.2 Ausgelaufene Tischeinlage sofort gegen eine typglei-che neue austauschen.3 Tischoberfläche immer harzfrei halten.Austausch des Sägeblattes, Abb. 14.1-14.2 Tragen Sie Handschuhe, wenn Sie mit dem Säge-blatt hantieren.• Drehen Sie das Höhenverstellrad (2), bis das Sägeblatt in seiner höchsten Stellung ist.• Nehmen Sie den Schutzhaube ab (5).• Entfernen Sie die Tischeinlage (13).• Blockieren Sie die Spindel mit Sägeblattschlüssel (G).• Verwenden Sie den Gabelschlüssel (H), um die Säge-blattmutter (M) durch Drehen entgegen dem Uhrzei-gersinn zu lösen (Rechtsgewinde).• Entfernen Sie den äußeren Flansch (K) und ziehen Sie das Sägeblatt ab.• Reinigen Sie beide Flansche sorgfältig, bevor Sie ein neues Sägeblatt montieren.• Montieren und sichern Sie das Sägeblatt in umgekehr-ter Reihenfolge. Vorsicht: Achten Sie auf die Drehrichtung des Säge- blattes. Die Schnittkante der Zähne muss in die Lauf-richtung zeigen, das heißt vorwärts (siehe Pfeil am Sägeblatt). • Montieren Sie die Tischeinlage wieder.• Bevor Sie wieder mit der Säge arbeiten, vergewissern Sie sich, dass alle Sicherheitsvorrichtungen funktions-tüchtig sind. Wichtig: Nach der Montage überprüfen Sie durch Drehen mit der Hand, dass das Sägeblatt frei läuft. • Schließen Sie die Säge an das Stromnetz an und las-sen Sie sie im Leerlauf laufen, bevor Sie mit dem Sä-gen beginnen.WARNUNG Im Inneren des Elektrowerkzeugs befinden sich kei-ne Teile, die vom Benutzer gewartet werden können! Öffnen Sie das Elektrowerkzeug niemals! Bringen Sie es für weitergehende Wartungsarbeiten zu einer qualifizierten Fachkraft! REPARATUR Schäden dürfen ausschließlich von qualifiziertem Fach-personal instand gesetzt werden.• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlussbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.• Das Produkt ist ausschließlich zur Verwendung an An-schlusspunkten vorgesehen, diea) eine maximale zulässige Netzimpedanz “Z” nicht über-schreiten, oderb) die eine Dauerstrombelastbarkeit des Netzes von min-destens 100 A je Phase haben.• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass Ihr Anschlusspunkt, an dem Sie das Produkt betrei-ben möchten, eine der beiden genannten Anforderungen a) oder b) erfüllt.Wechselstrommotor• Die Netzspannung muss 230 Volt – 50 Hz betragen.• Verlängerungsleitungen müssen bis 25 m Länge einen Querschnitt von 1,5 mm , über 25 m Länge mindes-tens 2,5 mm aufweisen.• Der Netzanschluss wird mit 16 A träge abgesichert.Anschlüsse und Reparaturen an der elektrischen Ausrüs-tung dürfen nur von einer Elektro-Fachkraft durchgeführt werden.Bei Rückfragen bitte folgende Daten angeben:• Motorenhersteller• Stromart des Motors• Daten des Maschinen-TypenschildesBei Rücksendung des Motors immer die komplette An-triebseinheit mit Schalter einsenden. Beachten Sie die Sicherheitshinweise! Reinigung, Wartung und Reparatur WARNUNG Ziehen Sie vor allen Arbeiten am Elektrowerkzeug selbst (z.B. Transport, Aufbau, Umrüst-, Reinigungs- und Wartungsarbeiten) den Netzstecker aus der Steckdose! REINIGUNG 1 Lassen Sie das Elektrowerkzeug nach dem Gebrauch stets abkühlen.2 Reinigen Sie das Elektrowerkzeug nach jedem Ge-brauch mit einem feuchten Tuch und etwas Seife. Verwenden Sie Pinsel oder Bürsten für schwer zu-gängliche Stellen.Hinweis: Verwenden Sie keine aggressiven Reinigungs- oder Lösungsmittel. Diese könnten die Kunststoffteile und Metallteile des Elektrowerkzeugs angreifen.3 Den Innenbereich des Elektrowerkzeuges, wie Zahn-segment und Ritzel der Schwenkvorrichtung, regelmä-ßig von Holz- und Spänerückständen reinigen.4 Eventuelle Sägemehlverstopfungen am Absaugstutzen mit einem geeigneten stumpfen Werkzeug entfernen.15 WARNUNG

Sollte das Netzkabel oder dessen Netzstecker be- schädigt sein, so muss dieses durch eine Elektro- fachkraft ausgetauscht werden, um Gefährdungen zu vermei- den! WARNUNG

Stellen Sie nach Ausführung jeglicher Reinigungs- und Wartungsarbeiten sicher, dass alle Schutzvor- richtungen, sofern vorhanden, wieder ordnungsgemäß und sicher angebracht wurden! Benutzen Sie das Elektrowerk- zeug niemals ohne Schutzvorrichtungen! Lagerung und Transport LAGERUNG 1 Reinigen Sie das Elektrowerkzeug wie unter Abschnitt „Reinigung“ beschrieben. 2 Lagern Sie das Elektrowerkzeug und dessen Zubehör an einem dunklen, trockenen, frostfreien und gut be- lüfteten Ort außer Reichweite von Kindern. Die ideale Lagertemperatur liegt zwischen 10 und 30°C. 3 Wickeln Sie das Netzkabel bei Nichtbenutzung um die Kabelaufnahme auf der Rückseite des Elektro- werkzeuges. 4 Decken Sie das Elektrowerkzeug ab, um es vor Staub oder Feuchtigkeit zu schützen. 5 Bewahren Sie die Bedienungsanleitung bei dem Elek- trowerkzeug auf. Aufbewahren des Schiebestockes und der Querschneidlehre, Abb. 15 Bei Nichtgebrauch der Querschneidlehre und des Schie- bestockes können diese seitlich in der Halterung aufbe- wahrt werden. Aufbewahrung Sägeblattschlüssel, Abb. 16 Die Schlüssel für den Sägeblattwechsel können Sie an dem Elektrowerkzeug lagern. HINWEIS: Überprüfen Sie das Elektrowerkzeug vor der Störungsabhilfe Störung Mögliche Ursache Abhilfe

1. Sägeblatt löst sich

nach Abschalten des Motors Befestigungsmutter zu leicht angezogen Befestigungsmutter (Rechtsgewinde) anziehen

2. Motor läuft nicht an a) Ausfall Netzsicherung a) Netzsicherung prüfen

b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen c) Anschlüsse an Motor oder Schalter nicht in Ordnung c) Von Elektrofachkraft prüfen lassen d) Motor oder Schalter defekt d) Von Elektrokraft prüfen lassen

Drehrichtung a) Kondensator defekt a) Von Elektrofachkraft prüfen lassen b) Falschanschluss b) Von Elektrofachkraft Polarität der Wandsteckdose tauschen lassen

4. Motor bringt keine

Leistung, die Sicherung spricht an a) Querschnitt der Verlängerungsleitung nicht ausreichend a) siehe Elektrischer Anschluss b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln

5. Brandflächen an der

Schnittfläche a) stumpfes Sägeblatt a) Sägeblatt schärfen, austauschen b) falsches Sägeblatt b) Sägeblatt austauschen erneuten Benutzung anhand dieser Bedienungsanleitung auf möglichen Verschleiß und Schäden. TRANSPORT 1 Schalten Sie das Elektrowerkzeug vor jeglichem Trans- port aus und trennen Sie es von der Stromversorgung. 2 Tragen Sie das Elektrowerkzeug mindestens zu zweit, fassen Sie nicht an den Tischverbreiterungen an. 3 Zum Benutzen der Fahrvorrichtung legen Sie das Elektrowerkzeug auf die Seite, klappen beide Ge- stellteile ein und sichern diese durch festziehen der Flügelmuttern. Gehen Sie weiter vor, wie in Schritt 3 beschrieben. 4 Schützen Sie das Elektrowerkzeug vor Schlägen, Stö- ßen und starken Vibrationen, z.B. beim Transport in Fahrzeugen. 5 Sichern Sie das Elektrowerkzeug gegen Kippen und Verrutschen.16 MANUFACTURER: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen DEAR CUSTOMER, We hope you enjoy working with your new SCHEPPACH machine and wish you success. NOTE: According to the applicable product liability laws, the ma- nufacturer of the device does not assume liability for da- mages to the product or damages caused by the product that occurs due to:

Annex IV Notied Body: TÜV Rheinland LGA Products GmbHTillystraße 290431 Nürnberg - GermanyNotied Body No.: 0197 2000/14/EC_2005/88/EC Annex V Annex VI Noise: measured L = xx dB(A); guaranteed L = xx dB(A)Notied Body: Notied Body No.: 2004/26/EC Emission. No:DE Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/ EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.
