BRUKSANVISNING PL45 SCHEPPACH

Dykksag Oversettelse fra original brukermanual

• Brug som tilbehør og som slidog reservedele kun ori gi-45

• isoleringsskader som opstår ved, at stikket rives ud af stikkontakten.

• Data fra maskinens typeskilt

KJÆRE KUNDE. I henhold til gjeldende produktansvarslover er produsen-ten av dette apparatet ikke ansvarlig for skader som opp-står på eller i tilknytning til dette apparatet i tilfelle:• feilaktig håndtering,• ikke-overholdelse av bruksinstruksjonene,• reparasjoner av tredjeparts ikke-autoriserte fagarbei-dere,• installering og bytting av uoriginale reservedeler,• feilaktig bruk, feil i elektrisk system grunnet• ikke-overholdelse av elektriske spesifikasjoner og be-stemmelsene VDE 0100, DIN 57113 / VDE 0113 ANBEFALINGER: Les alle bruksinstruksjonene før montering og bruk av ap-paratet.Disse bruksinstruksjonene er tiltenkt å gjøre det enklere for deg å bli kjent med apparatet ditt og nyttiggjøre deg dets tiltenkte bruksmuligheter.Bruksinstruksjonene inneholder viktige merknader om hvordan jobbe sikkert, korrekt og økonomisk med maski-nen din, og hvordan unngå farer, spare reparasjonskost-nader, redusere dødtid og øke maskinens pålitelighet og levetid.I tillegg til sikkerhetsbestemmelsene heri må du også overholde gjeldende bestemmelser for ditt land i forhold til bruk av maskinen.Putt bruksinstruksjonene i en klar plastlomme for å be-skytte dem mot skitt og fuktighet, og lagre dem i nærhe-ten av maskinen. Instruksjonene må leses og forstås av hver operatør før arbeide startes. Kun personer som har blitt opplært i bruk av maskinen og har blitt informert om de relaterte farene og risikoene har tillatelse til å bruke maskinen. Påkrevd minimumsalder må overholdes.I tillegg til sikkerhetsmerknadene i disse bruksinstruksjo-nene og spesialbestemmelsene for ditt land, må de gene-relt anerkjente tekniske reglene for bruk av maskiner for trearbeid overholdes.Les denne bruksanvisningen før du arbeider med dette elektroverktøyet.Bruk hørselvern og vernebriller.Bruk åndedrettsbeskyttelse.Beskyttelsesklasse II

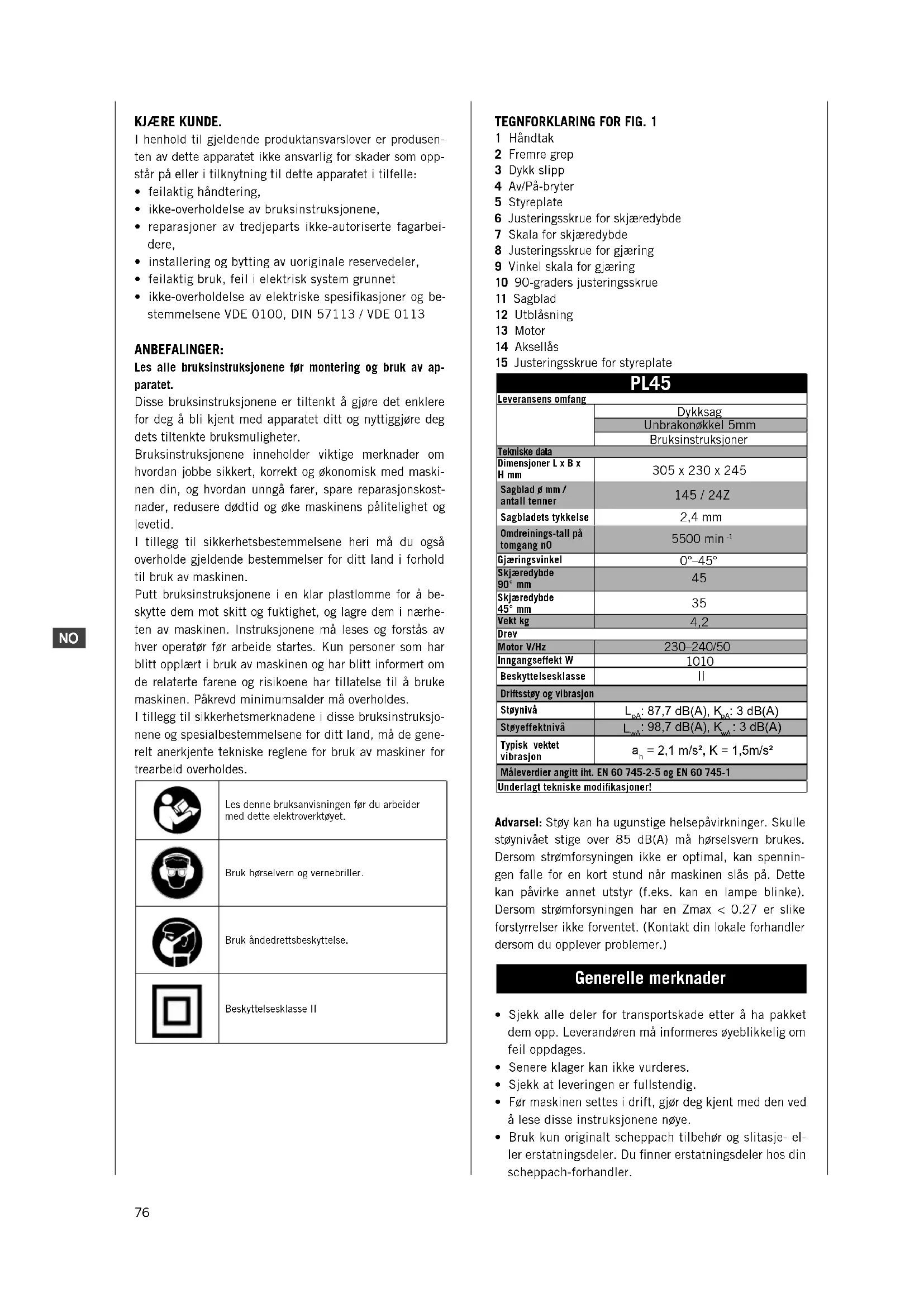

TEGNFORKLARING FOR FIG. 1

1 Håndtak2 Fremre grep3 Dykk slipp4 Av/På-bryter5 Styreplate6 Justeringsskrue for skjæredybde7 Skala for skjæredybde8 Justeringsskrue for gjæring9 Vinkel skala for gjæring10 90-graders justeringsskrue11 Sagblad12 Utblåsning13 Motor14 Aksellås15 Justeringsskrue for styreplate PL45 Leveransens omfangDykksagUnbrakonøkkel 5mmBruksinstruksjonerTekniske dataDimensjoner L x B x H mm 305 x 230 x 245Sagblad ø mm / antall tenner145 / 24ZSagbladets tykkelse2,4 mmOmdreinings-tall på tomgang n05500 min Gjæringsvinkel0°–45°Skjæredybde 90° mm Skjæredybde 45° mm Vekt kg 4,2 Drev Motor V/Hz230–240/50Inngangseffekt W Beskyttelsesklasse Driftsstøy og vibrasjonStøynivå

: 98,7 dB(A), K : 3 dB(A)Typisk vektet vibrasjon

• Sjekk alle deler for transportskade etter å ha pakket dem opp. Leverandøren må informeres øyeblikkelig om feil oppdages.• Senere klager kan ikke vurderes.• Sjekk at leveringen er fullstendig.• Før maskinen settes i drift, gjør deg kjent med den ved å lese disse instruksjonene nøye.• Bruk kun originalt scheppach tilbehør og slitasje- el-ler erstatningsdeler. Du finner erstatningsdeler hos din scheppach-forhandler.77

b) Bruk personlig sikkerhetsutstyr og alltid vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skli- sikre vernesko, hjelm eller hørselvern, avhengig av type og bruk av elektroverktøyet, reduserer risikoen for skader. c) Unngå at apparatet settes i drift utilsiktet. Forsikre deg om at elektroverktøyet er avslått før du kobler til strømforsyningen, før du tar det ut eller bærer appara- tet. Når du bærer elektroverktøyet og holder fingeren på bryteren eller apparatet er tilkoblet strømforsyning, kan det føre til uhell. d) Fjern innstillingsverktøyet eller skrunøkkelen før du kobler til elektroverktøyet. Et verktøy eller nøkkel som befinner seg på en roterende apparatdel kan føre til ska- der. e) Unngå unormal kroppsstilling. Sørg for at du står godt og at du alltid er i balanse. Dermed har du bedre kontroll over elektroverktøyet i uventede situasjoner. f) Bruk egnet tøy. Ikke bruk vide klær eller smykker. Hold hår, klær og hansker unna bevegelige deler. Løs- thengende klær, smykker eller langt hår kan fanges opp av bevegelige deler. g) Når det er montert støvavsug- og oppfangerinnretnin- ger, må du forsikre deg om at disse er montert korrekt og at du brukes riktig. Bruk av støvavsug reduserer faren fra oppsamlet støv.

4) Bruk og håndtering av elektroverktøy

a) Ikke overbelast apparatet. Bruk elektroverktøy som er spesielt bestemt for arbeidsoppgaven. Med egnet elekt- roverktøy arbeider du bedre og sikrere innen det angitte arbeidsområdet. b) Ikke benytt elektroverktøy med ødelagt bryter. Et elek- troverktøy som ikke lenger lar seg slå av og på er farlig og må repareres. c) Trekk støpselet ut av kontakten før du foretar inns- tillinger på apparatet, tilbehørsdeler eller ved bytte av apparat. Dette sikkerhetstiltaket hindret utilsiktet start av elektroverktøyet. d) Oppbevar ubenyttet elektroverktøy utenfor rekkevid- de for barn. La ikke personer som ikke er fortrolig med bruk av utstyret eller som ikke har lest bruksanvisningen betjene det. Elektroverktøy er farlig når det brukes av uerfarne personer. e) Vær nøye med pleie og vedlikehold av elektroverktøyet. Kontroller om bevegelige deler fungerer feilfritt og ikke klemmer, om deler er ødelagt eller skadet på en måte som gjør at det påvirker funksjonaliteten til elektroverk- tøyet. Sørg for å reparere skadede deler for du bruker apparatet. Mange uhell med elektroverktøy skyldes dår- lig vedlikehold. f) Sørg for at skjæreverktøy er skarpe og rene. Godt vedli- keholdt skjæreverktøy med skarpe skjærekanter kommer sjeldnere i klem og er lettere å føre. g) Bruk elektroverktøy, tilbehør, bruksverktøy etc. i hen- hold til disse anvisningene. Respekter betingelsene for arbeidet og funksjonsdyktigheten. Bruk av elektroverktøy til andre formål enn de som er tilsiktet kan føre til farlige situasjoner.

• Inkluder artikkelnummer og maskinens type og kon- struksjonsår ved bestilling. Steder i bruksinstruksjonene som har med din sikkerhet å gjøre er merket med dette tegnet: m m Generell sikkerhetsinformasjon for elektroverktøy

• ADVARSEL Les all sikkerhetsinformasjon og anvisninger. Følger du ikke sikkerhetsinformasjonen og anvisnin- gene, kan det forårsake skade fra elektrisk støt, brann eller alvorlige personskader.

• Oppbevar all sikkerhetsinformasjon for fremtidig bruk.

• Begrepet ”elektroverktøy” som er brukt i sikkerhetsin- formasjonen henviser til elektrisk drevne verktøy med strømkabel.

1) Sikkerhet på arbeidsplassen

a) Støpselet til elektroverktøyet må passe i kontakten. Støpselet må absolutt ikke forandres. Ikke bruk adap- terstøpsler sammen med jordet elektroverktøy. Støpsler som ikke er jordet og passende kontakter reduserer risi- koen for elektrisk støt. b) Unngå kroppskontakt med jordete overflater som rør, varmeovner, komfyrer og kjøleskap. Det er økt risiko for elektrisk støt når kroppen din er jordet. c) Hold elektroverktøy unna regn og fuktighet. Dersom det kommer vann inn i elektroverktøy, er det økt risiko for elektrisk støt. d) Ikke bruk kabelen til utilsiktede formål, til å bære elektroverktøyet, til å henge det opp eller til å trekke den ut av kontakten. Hold kabelen unna varme, olje, skarpe kanter og bevegelige apparatdeler. Skadet og tvunnet ka- bel øker risikoen for elektrisk støt. e) Når du arbeider med elektroverktøy i friluft, må du bruke skjøteledning som er egnet for utendørsbruk. Bruk av ledning som egner seg for utendørsbruk reduserer ri- sikoen for elektrisk støt. f) Når du ikke kan unngå å bruke elektroverktøy i fukti- ge omgivelser, må du bruke egen strømavbruddsbryter. Bruk av strømavbruddsbryter reduserer risikoen for elek- trisk støt.

a) Vær oppmerksom og pass på hva du gjør, og vis var- somhet ved arbeid med elektroverktøy. Ikke benytt elekt- roverktøy når du er under innflytelse av narkotiske stoffer, alkohol eller medikamenter. Et øyeblikks uoppmerksom- het ved bruk av elektroverktøy kan føre til alvorlige ska- der.78

a) Hold sagen fast med begge hendene og sett armene i en stilling som gjør at du kan fange opp tilbakeslaget. Hold alltid sagbladet sidelengs, la aldri sagbladet gå i linje med kroppen. Ved et tilbakeslag kan en sirkelsag springe tilbake, men allikevel kan operatøren mestre det- te med egnede sikkerhetstiltak. b) Dersom sagbladet kommer i klem eller du må avbryte arbeidet, må du slå av sagen og holde arbeidsstykket ro- lig helt til sagbladet står helt stille. Forsøk aldri å fjerne sagen fra arbeidsstykket eller å trekke den bakover så lenge sagbladet beveger seg, det kan føre til tilbakeslag. Finn og rett opp årsaken til at sagbladet kommer i klem. c) Når du skal starte opp en sag som står i arbeidsstyk- ket, midtstill sagbladet i sagespalten og sjekk om sage- tennene sitter fast i arbeidsstykket. Dersom sagbladet er i klem, kan det ikke beveges i arbeidsstykket, og det kan føre til tilbakeslag når sagen startes på nytt. d) Støtt opp store plater for å redusere risikoen for tilba- keslag ved klemt sagblad. Store plater kan bøyes av sin egen vekt. Plater må støttes opp på begge sider, samt i nærheten av sagbladet og på begge sidene. e) Bruk aldri sløve eller skadede sagblad. Sagblad som er sløve eller som har feil innrettede tenner vil føre til en smalere sagespalte og dermed øke faren for oppriving, klemming av sagbladet og tilbakeslag. f) Bestem skjæredybde og skjærevinkel for du starter sagingen. Hvis du gjør innstillinger under sagingen, kan sagbladet komme i klem og det kan skje tilbakeslag. g) Vær spesielt forsiktig ved dypsaging i eksisterende vegger eller ved andre områder hvor du ikke har innsyn. Sagblad som stikker inn kan bli blokkert av skjulte gjen- stander og forårsake tilbakeslag. mSikkerhetsinformasjon for nedsenkbare sirkelsager a) Før hver gangs bruk må du sjekke om sikkerhetsskruen lukkes feilfritt. Ikke bruk sagen når sikkerhetsskruen ikke er fritt bevegelig og ikke lukkes umiddelbart. Du må aldri klemme eller binde fast sikkerhetsskruen i åpen posisjon. Dersom den ved et uhell skulle falle på gulvet, kan det være at den er blitt bøyd. Forsikre deg om at sikkerhets- skruen beveger seg fritt og at den verken berører sagblad eller andre deler ved alle skjærevinkler og –dybder. b) Sjekk tilstanden og funksjonaliteten til fjæren på sik- kerhetsskruen. Utfør vedlikehold på sagen før bruk der- som sikkerhetsskruen og fjæren ikke fungerer feilfritt. Fjern spon fra skadede deler, klebrige avleiringer eller oppsamlinger slik at sikkerhetsskruen ikke blir hindret. c) Forsikre deg om at du ikke skyver føringsplaten til sa- gen sidelengs ved dypskjæring som ikke blir gjennomført i rett vinkel. Sideveis forskyvning kan føre til klemming av sagbladet og dermed til tilbakeslag. d) Ikke legg sagen på verktøybenken eller på gulvet uten at sikkerhetsskruen er tildekket. Et ubeskyttet, etterlø- pende sagblad beveger sagen mot sageretningen og sa- ger det som kommer i veien for deg. Vær oppmerksom på sagbladets etterløpstid.

a) La bare kvalifisert fagpersonell reparere elektroverk- tøy, og bruk bare originale reservedeler. Slik sikrer du at elektroverktøyets sikkerhet blir opprettholdt. m Sikkerhetsinformasjon for alle sager a) FARE: Pass på at du ikke stikker hånden i sageområ- det og ved sagbladet. Hold den andre hånden på gripehåndtaket eller på mo- torhuset. Når begge hender holder sagen, kan hendene ikke skades av sagbladet. b) Ikke ta tak under arbeidsstykket. Beskyttelsesdekselet kan ikke beskytte mot sagbladet under arbeidsstykket. c) Pass på å tilpasse skjæretykkelsen til arbeidsstykket. Den skal være synlig mindre enn en full tannhøyde un- der arbeidsstykket. d) Hold aldri arbeidsstykket som sages i hånden eller over benet. Sikre arbeidsstykket i et stabilt feste. Det er viktig at arbeidsstykket er godt festet for å unngå fare for kroppskontakt, klemming fra sagbladet eller tap av kontroll over arbeidsstykket. e) Grip elektroverktøyet på den isolerte gripeflaten når du arbeider. Slik unngår du at bruksverktøy kommer borti skjulte strømledninger eller apparatets egen nettkabel. Kontakt med spenningsførende ledning setter også me- talldeler på elektroverktøyet under spenning og fører til elektrisk støt. f) Ved lengdeskjæring må du alltid bruke anslag eller rett kantføring. Dette bedrer skjærenøyaktigheten og reduserer mulighe- ten for at sagbladet kommer i klem. g) Bruk alltid sagblad av riktig størrelse og med passen- de festehull (f.eks. stjerneformet eller rundt). Sagblad som ikke passer til monteringsdelene på sagen går ujevnt rundt og gjør at du mister kontrollen. h) Bruk aldri ødelagte eller feil underlagsskiver eller -skruer på sagen. Sagbladenes underlagsskiver og –skruer er spesielt laget for sagen slik at den skal fungere optimalt og sikkert. m Annen sikkerhetsinformasjon for alle sager Årsaker til og forhindring av tilbakeslag:

• Et tilbakeslag er en plutselig reaksjon etter et sagblad som hekter seg fast, som er kommet i klem eller som er feil innrettet. Dette fører til at sagen kommer ut av kon- troll og arbeidsstykket beveger seg i retning operatøren.

• Når sagbladet hekter seg opp i sagespalten eller når det kommer i klem, vil det bli blokkert slik at motorkraften slår sagen tilbake i retningen operatøren.

• Dersom sagbladet blir dreid i skjæresnittet eller blir in- nrettet feil, kan tennene i den bakre kanten av sagbladet hekte seg fast i overflaten på arbeidsstykket. Dette fører til at sagbladet går ut av sagespalten og springer tilbake i retning operatøren.

• Et tilbakeslag er resultat av feil eller feilaktig bruk av sagen. Det kan forhindres med egnede sikkerhetstiltak, som beskrevet under.79

• Maskinen skal kun brukes, vedlikeholdes og driftes av personer som er kjent med og instruert om dets bruk og prosedyrer. Vilkårlige endringer av maskinen frigjør produsenten for alt ansvar for resulterende skader.

• Maskinen skal kun brukes med originalt tilbehør og verktøy laget av produsenten.

• Maskinen må ikke brukes med slipeskiver. m Gjenværende farer Maskinen har blitt bygd ved hjelp av moderne teknologi i henhold til anerkjente sikkerhetsregler. Noen farer kan imid- lertid fremdeles finnes.

• Behandle kun utvalgt trevirke uten defekter som: Gren- knuter, kantsprekker, overflatesprekker. Tre med slike defekter har en tendens til å splintres og kan være farlig.

• Langt hår og løse klær kan være farlige når arbeids- stykket roterer. Bruk personlig beskyttelsesutstyr som hårnett og tettsittende arbeidsklær.

• Selv om alle sikkerhetsforanstaltninger er tatt, kan no- en gjenværende farer som ikke er åpenbare fremdeles være tilstede.

• Gjenværende farer kan minimaliseres ved å følge in- struksjonene i ”Sikkerhetsforholdsregler”, ”Korrekt bruk” og i hele brukermanualen.

• Bruk kun verktøy som er anbefalt i denne håndboken. Dermed vil dykksagen gi beste ytelse.

• Ved kutting av aluminium og plast må korrekte klem- mer alltid brukes: alle arbeidsstykker må være godt klemt fast.

• Unngå tilfeldig start: ikke trykk startknappen mens kontakten settes i støpslet.

• Bruk alltid verktøy anbefalt i denne manualen for å oppnå de beste resultater fra din kuttemaskin.

• Hold alltid hendene vekk fra arbeidsområdet når mas- kinen kjører; slipp hovedbryteren på håndgrepet før noen oppgaver utføres, slik at maskinen stopper.

• Hold alltid hendene vekk fra arbeidsområdet når mas- kinen kjører; slipp hovedbryteren på håndgrepet før noen oppgaver utføres, slik at maskinen stopper. m Korrekt bruk Passende for kutting:

• Harde og myke innenlandske og eksotiske tresorter, både på langs og tvers, og med korrekte justeringer (spesifikke blader og klemmer); Uskikket bruk Ikke passende for kutting:

• Jernholdige materialer, stål og støpejern, eller andre materialer ikke nevnt ovenfor, og spesielt matvarer;

• Still inn støvoppfangerinnretningen slik det er angitt i denne bruksanvisningen.

• Bruk alltid hørselvern.

• Bytt sagblad slik det er angitt i denne bruksanvisnin- gen.

• Maksimal skjæredybde er 45 mm. Hvis nettledningen til dette apparatet blir skadet, må den byttes av produsenten, av kundeservice eller andre kvalifiserte personer for å unngå farlige situasjoner.

ANNEN SPESIELL SIKKERHETSINFORMASJON FOR

SIRKELSAGER a) Bruk bare anbefalte sagblad iht. EN 847-1. b) Ikke bruk slipeskiver. c) Bruk bare originale sagblad fra produsenten som er merket Ø 145 mm, 5500/min, 145x20x2,4. Sagblad som er merket med andre kjennetegn enn det som er angitt i denne bruksanvisningen, må ikke brukes. Sagblad må ikke utsettes for trykk fra siden da dette kan bremse grunnlegemet. Pass på at sagbladet sitter godt og at det dreier i riktig retning. m Spesiell sikkerhetsinformasjon Sikkerhetsinformasjon for sirkelsager - Grip elektroverktøyet på den isolerte gripeflaten når du arbeider. Slik unngår du at bruksverktøy kommer borti skjulte strømledninger eller apparatets egen nettkabel. Kontakt med spenningsførende ledninger kan også set- te metalldeler på apparatet under spenning og føre til elektrisk støt. m Korrekt bruk CE-testede maskiner møter alle gjeldende maskinretningslin- jer for EU, samt alle relevante retningslinjer for hver maskin.

• Maskinen må kun brukes i teknisk perfekt tilstand i henhold til dens angitte bruk og instruksjonene opp- gitt i brukermanualen, og kun av sikkerhetsbevisste personer som er fullt klar over risikoene involvert i bruk av maskinen. Enhver funksjonsfeil, spesielt de som påvirker maskinens sikkerhet, skal derfor rettes øyeblikkelig.

• Enhver annen bruk overskrider autorisasjon. Produsen- ten er ikke ansvarlig for skader som oppstår fra uauto- risert bruk; risiko er operatørens eneansvar.

• Sikkerhets-, arbeids- og vedlikeholdsinstruksjoner fra produsenten samt tekniske data oppgitt i kalibrering og dimensjoner må holdes fast ved.

• Relevante ulykkeshindrende bestemmelser og andre, generelt anerkjente sikkerhets-tekniske regler, må også følges.80

Oppstart Les sikkerhetsmerknadene i bruksinstruksjonene før bruk av maskinen. UTPAKKING Ta maskinen ut av pakken uten å skade noe av embal- lasjen, da den kan bli nyttig senere for lengre transport eller lengre oppbevaring av dykksagen. ELEKTRISKE TILKOBLINGER Sjekk at det elektriske systemet som maskinen er tilko- blet er jordet i overholdelse med gjeldende sikkerhetsbe- stemmelser, og at kontakten er i perfekt stand. Det elektriske systemet må utstyres med en beskyttel- sesinnretning for å sikre alle ledere fra kortslutninger og overbelastning. Valg av denne innretningen skal være i henhold til føl- gende elektriske spesifikasjoner for maskinen som oppgitt på motoren. MERK: Den elektriske delen av sagen er utstyrt med et underspenningsrelé som automatisk bryter kretsen når spenningen faller under en bestemt verdi og avverger at maskinen starter automatisk når spenningen kommer til- bake til normalt nivå. Hvis maskinen stopper ved uhell er dette ikke farlig. Sjekk om det virkelig var et spenningsfall på strømnettet. JUSTERING Advarsel: Før du foretar noen av de følgende innstillin- gene, se til at maskinen er slått av og koblet fra strømut- taket. Justering av skjæredybde Fig. 2 Skjæredybden kan justeres fra 0 til 45 mm. Løsne justeringsskruen for skjæredybde (6), sett ønsket dybde etter skalaen (7) og skru til skruen igjen. Data på skalaen indikerer skjæredybde uten skinne. Skjæredybden ved 0° bør ikke være mer enn 45 mm. Justering av gjæring Fig. 3 Gjæringsvinkelen kan justeres mellom 0° og 55°. Løsne justeringsskruen for gjæring (8) på begge sider, sett ønsket vinkel på skalaen (9) og skru til begge skru- ene igjen. Skjæredybden ved 45° bør ikke være mer enn 35 mm. Skift av sagblad Fig. 4,5,6 Advarsel: Skru av maskinen og koble fra strømmen før du begynner å skifte sagbladet. 1 Press utløser (3), still sagbladet i bladbytte-posisjon (Justeringsskrue for kuttdybde skal settes til 25 mm) og føy sekskantnøkkelen til låseskruen (17). 2 Press aksellåsen (13) og drei sagbladet (10) til det kommer i riktig posisjon. 3 Hold nede låseskaftet (13) og skru bladets låseskrue (17) mot klokken, mens du holder bladet i bladbytte- posisjonen. 4 Fjern ytre flens (16) og sagbladet (10) (Advarsel: Fare for skade, bruk hansker) 5 Sett inn det nye bladet og flensen. 6 Skru til låseskruen for sagbladet mens aksellåsen hol- des inne. 7 Sett sirkelsaga tilbake i opprinnelig posisjon. Drift Etter at alle ovenstående prosedyrer og operasjoner har blitt utført, kan kutting starte. OBS: Hold alltid hender unna kutteområdet og ikke forsøk å nærme deg det når maskinen kjører. Slå av/på Bilde 1 Bruk AV/PÅ-knappen (4) for å starte dykksagen. For å slå av, slipp opp På-/Av-bryteren (4). Styre og holde dykksagen Fig. 8 1 Sikre arbeidsstykket så det ikke beveger seg under saging. 2 Beveg sagen kun fremover. 3 Hold sagen fast med begge hender, med en hånd på hovedgrepet og den andre på fremre grep. 4 Ved bruk av styreskinne må den festes med klemmer. 5 Se til at strømkabelen ikke kommer i veien for sagin- gen. Saging 1 Sett fremre del av maskinen på arbeidsstykket. 2 Slå på maskinen med AV/PÅ-bryteren (4). 3 Press dykkutløseren (3). 4 Før sagen ned til skjæredybden. 5 Beveg sagen jevnt fremover. 6 Slå av sagen og løft opp bladet etter fullført saging. Dykkskjæring Fig. 9 1 Sett sagen på arbeidsstykket. 2 Sett kantindikatoren med sort pil (A) på merket punkt. 3 Slå maskinen på og før sagen ned ti linnstilt skjære- dybde. 4 Beveg sagen fremover til kantindikatoren (C) når mer- ket punkt. 5 Slå av sagen og løft opp bladet etter fullført saging. Saging med styreskinne 1 Sett sagen inn mot styreskinnen. Juster om nødvendig skinnen med justeringsskruen (16). Dersom justerings- skruene løsner av seg selv kan de skrus til med med- følgende unbrakonøkkel. 2 Slå på maskinen med AV/PÅ-knappen (4). Press dyk- kutløseren (3). 3 Før sagen ned til skjæredybden. Ved førstegangs bruk skjæres gummilisten av, slik at splintbeskyttelsen trer i kraft. 4 Beveg sagen jevnt fremover. 5 Slå av sagen og løft opp bladet etter fullført saging. Saging med avsug Lukk avsugingsslangen på avsugingsstuss - Ø 38 mm (12).81

m Elektrisk tilkobling Den installerte elektriske motoren er klargjort for drift. Kundens tilkobling til strømforsyningssystem og skjøtekabler som brukes må overholde lokale bestemmelser. Viktig merknad: Motoren slås av automatisk ved overbelastning. Motoren kan slås på igjen etter en nedkjølingsperiode som kan va- riere. Defekte strømkabler Strømkabler utsettes ofte for isolasjonsskade. Mulige årsaker er:

• Klemmepunkter når kabler kjøres gjennom vinduer el- ler døråpninger.

• Knekk grunnet feil festing eller legging av tilkoblings- kabelen.

• Kutt grunnet at kabelen har blitt kjørt over.

• Isolasjonsskade oppstått fordi kabelen har blitt dratt kraftig ut av kontakten.

• Sprekking grunnet alder. Slike defekte strømkabler må ikke brukes da isolasjons- skader gjør dem ekstremt farlige. Sjekk strømkablene jevnlig for skade. Sørg for at kabelen er koblet fra strømmen når den sjekkes. Strømkabler må overholde gjeldende bestemmelser for ditt land. Enfasemotor

• Strømspenningen må stemme med spenningen spesi- fisert på motorens merkeplate.

• Skjøtekabler på opptil 25 m må ha et tverrsnitt på 1,5 mm2, og over 25 m på minst 2,5 mm2.

• Kobling til lysnettet må beskyttes med en 16 A treg sikring. En kvalifisert elektriker må koble til maskinen og utføre reparasjoner på dens elektriske utstyr. Oppgi følgende data ved forespørsel:

• Data oppgitt på maskinens merkeplate

• Data oppgitt på bryterens merkeplate Dersom en motor må returneres må den alltid sendes med komplett drevenhet og bryter. m Vedlikehold Dersom spesialister må tilkalles for ekstraordinær service eller reparasjoner under garantiperioden og deretter, kontakt en serviceleverandør anbefalt av oss, eller kontakt produ- senten direkte.

• Overhalinger, vedlikehold, rengjøring samt reparasjon av feil må kun utføres med motoren avslått.

• Alt beskyttelses- og sikkerhetsutstyr må gjeninstalle- res umiddelbart etter fullført reparasjons- eller vedli- keholdsarbeide. NORMALT VEDLIKEHOLD Normalt vedlikehold kan utføres av utrent personell. Alt vedlikehold er beskrevet i de foregående seksjonene og i dette kapittelet.

• Dykksagen må ikke smøres, da den alltid skjærer i tørt materiale; alle bevegelige deler på maskinen er selvsmørende.

• Gjæresagen må ikke smøres, fordi kutting må utføres under tørre forhold; alle roterende deler er selvsmø- rende.

• Bruk beskyttelsesutstyr (vernebriller og hansker) under vedlikehold, om mulig.

• Fjern flis fra kutteområdet, arbeidsoverflater og støt- tesokler når nødvendig. Bruk av sugeapparat eller børste anbefales. OBS: Ikke bruk trykkluftstråler!

• Sjekk bladets tilstand jevnlig: dersom det oppstår van- skeligheter under kutting, få bladet kvesset av faglært personell, eller bytt ut om nødvendig. ASSISTANSE Ved behov for faglært personell for spesialvedlikehold el- ler reparasjoner, både under og etter garantiperioden, ta alltid kontakt med autoriserte sentre for assistanse, eller direkte til produsenten om det ikke er noen autoriserte sentre i ditt område.

AVHENDING AV MASKINEN

Når maskinens levetid er over, må avhending av maskinen finne sted gjennom innsamlingssenter for industriavfall.82

Feilsøking Problem Mulig årsak Hjelp Motoren kjører ikke. Feil i motor, strømkabel eller støpsel. Sprengte sikringer. Få maskinen undersøkt av faglært personell. Ikke forsøk å reparere maskinen selv, da dette kan være farlig. Sjekk sikringene og bytt dem om nødvendig. Motoren starter sakte og når ikke kjørehastighet. Lav strømspenning. Skadde spolinger. Sprengt kondensator. Be elektrisitetsverket sjekke tilgjengelig spen- ning. Få maskinens motor undersøkt av faglært personell. Få kondensatoren byttet ut av faglært personell. Overdreven motorstøy. Skadde spolinger. Feil i motor. Få motoren undersøkt av faglært personell. Motoren når ikke full kraft. Overbelastet krets grunnet lys, hjelpesystemer eller andre motorer. Ikke bruk hjelpesystemer eller motorer på kret- sen som kuttemaskinen er tilkoblet. Motor overopphetes lett Overbelastning av motor; utilstrekkelig kjøling av motor Unngå overbelastning av motor ved kutting; fjern støv fra motoren for å sikre optimal kjøling Minsking i kuttekraft under saging Sagbladet er for lite (kvesset for ofte) Juster anslaget på sagenheten Sagekuttet er grovt eller bølgende Sagbladet er sløvt; tannformen passer ikke til materialets tykkelse Kvess sagbladet eller bruk et passende sagblad Arbeidsstykket kløyves eller flises opp Kuttetrykket er overdrevent eller sagbladet pas- ser ikke til bruken Bruk korrekt sagblad83

SAGING: 1 Sett sagen på styreskinnen. 2 Slå på maskinen. 3 Press sagen forsiktig ned for å sette skjæredybde og beveg den jevnt fremover langs skinnen. DYKKSKJÆRING: Saging: 1 Sett sagen på styreskinnen på avmerket skjærepunkt. 2 Sikre anti-tilbakeslag eller gjerdet (ikke inkludert) på både bakre og fremre skjærepunkter på styreskinnen. 3 Slå på maskinen. 4 Press sagen forsiktig ned for å sette skjæredybden og beveg den jevnt fremover på skinnen, helt til fremre skjærepunkt. GJÆRINGSSKJÆRING: For gjæringsskjæring skal du skru de to justeringsskruene (E) en halv omdreining til høyre etter at du har plassert sagen. Dette motvirker utilsiktet krengning av sagen i skrå posisjon. Stram bare justeringsskruene (E) så mye at sagen fortsatt kan skyves langs skinnene. Dette hjelper deg å unngå skader på operatøren og på maskinen. TILBEHØR Styresystem 2 stk. Styreskinne 700 mm 1 stk. skjøtepinne TILBEHØR PAKKE (DET ER IKKE STANDARD DEL AV LEVERANSEN): 2 stk. skrueklemmer 1 stk. anti-tilbakeslag (gjerde) STYREENHET (FIG. 10, 11) Styreskinnene (A) gir rene og nøyaktige kutt og beskytter flatene mot skade. Når man sager med styreskinnen er skjæredybden 4,5 med mer mindre enn skalaverdien for maskinen. Av sikkerhet kan styreskinnen sikres med skrueklemmer (B). Anti-tilbakeslagsfunksjonen (D) sørger for sikker føring ved dykk inn i arbeidsstykket. Ved hjelp av skjøtepinnen (F) kan to styreskinner kobles sammen og gir lange, nøyaktige kapp. Klaringen på sammenkoblingen av styreskinnen kan jus- teres med to justeringsskruer (E). Med tilgjengelig tilbehør kan gjæringskapp, hjørnekapp og annet tilsvarende arbeid bli gjennomført. Første gang du bruker denne sagen på den valgfrie styreskinnen, vil det være nødvendig å justere for å skyve med minimal sidebevegelse på linjalen, justerbare tapper (Fig. 10 «E») er påmontert for å kunne gjøre dette.

strammet. Deretter litt med klokken for å la det være litt slakke. Mens du holder ringene i posisjon, lås dem på plass ved å skru ned unbrakoskruene i midten av hver tapp (5mm unbrakonøkkel følger med maskinen)

3. Trekk sagen frem og tilbake langs skinnen slik at den

glir jevnt Juster etter behov.

erklærer herved følgende samsvar under EU- direktiv og standarder for følgende artikkel

Kun for EU-land. Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EU om kasserte elektriske og elektroniske produkter og direktivets iverksettning i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.
