BRUKSANVISNING HS120 SCHEPPACH

Indholdsfortegnelse:

Side:

Vedligeholdelse og pasning

- Monter afdækningshætten (20) med den rundhovede skrue M6 x 25, skiven 6 og vingemøtrikken M6 på kløvekilen (18).

Fig. 15

⚠ Pas på! Træk netstikket ud, og bær beskyttelseshandsker.

- Stil savklingen helt op, og løsn skruen med savklin-genøglen.

Pas på! Venstregevind

Fig. 22

Emnebredde over 120 mm

Arbejdsgang:

Generelle vedligeholdelsesforanstaltninger

Tilslutning og reparation

• Motorens strømtype
  • Dataene på maskinens typeskilt
  • Dataene på motorens typeskilt

Bruken av symboler i denne håndboken er ment å gjøre deg oppmerksom på potensielle risikoer. Sikkerhetssymbolene og forklaringene som følger med dem må bli forstått. Advarslene i seg selv eliminerer ingen risikoer og kan ikke erstatte riktige ulykkesforebyggende tiltak.

	Advarsel - Les brukerveiledningen for å redusere risikoen for personskader.
	Bruk hørselsvern. Innvirkningen av støy kan føre til hørselstap.
	Bruk støvvernemaske. Ved bearbeiding av tre og andre materialer, kan det oppstå helseska-delig støv. Materiale som inneholder asbest skal ikke bearbeides!
	Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kom-mer ut av apparatet, kan forårsake redusert sikt.
	OBS! Fare for personskader! Ikke grip inn i et løpende sagblad!
⚠ Obs!	I denne brukerveiledningen har vi markert det som angår din sikkerhet med dette tegnet.

Innholdsfortegnelse:

Side:

1. Innledning 79
2. Apparatbeskrivelse....79
3. Leveringsomfang 79
4. Tiltenkt bruk 80
5. Generelle sikkerhetsinstruksjoner 80
6. Restfarer 83
7. Tekniske data....83
8. Utpakking....84
9. Oppbygning og betjening....84
10. Transport....86
11. Arbeidsinstrukser....86
12. Elektrisk tilkobling....87
13. Vedlikehold....87
14. Lagring....88
15. Kassering og gjenvinning 88
16. Feilhjelp....89

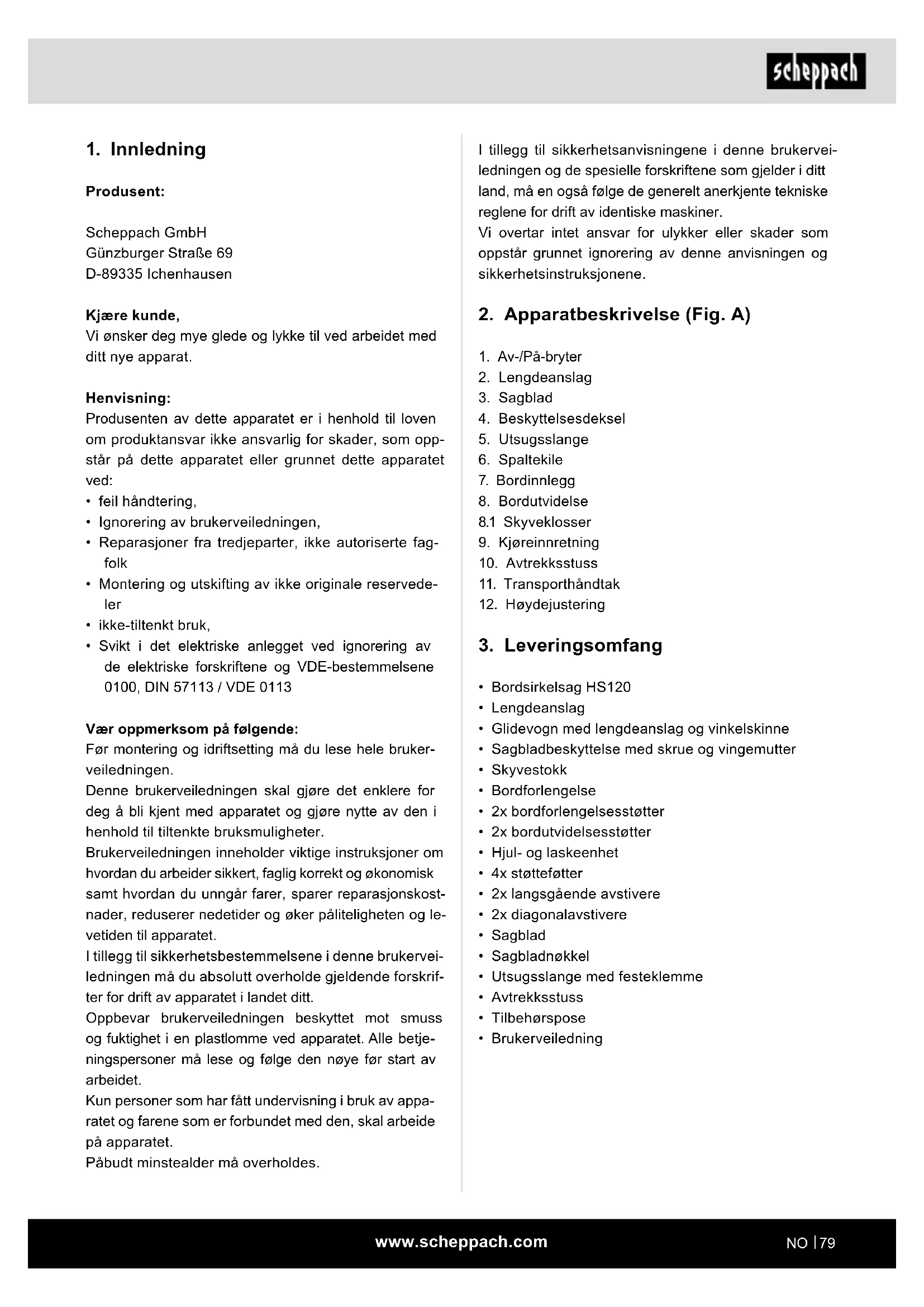

1. Innledning

Produsent:

Scheppach GmbH

Vi ønsker deg mye glede og lykke til ved arbeidet med ditt nye apparat.

Henvisning:

Produsenten av dette apparatet er i henhold til loven om produktansvar ikke ansvarlig for skader, som oppstår på dette apparatet eller grunnet dette apparatet ved:

• feil håndtering,
• Ignorering av brukerveiledningen,
• Reparasjoner fra tredjeparter, ikke autoriserte fagfolk
• Montering og utskifting av ikke originale reservedeler
• ikke-tiltenkt bruk,
• Svikt i det elektriske anlegget ved ignorering av de elektriske forskriftene og VDE-bestemmelsene 0100, DIN 57113 / VDE 0113

Vær oppmerksom på følgende:

Før montering og idriftsetting må du lese hele bruker-veiledningen.

Denne brukerveiledningen skal gjøre det enklere for deg å bli kjent med apparatet og gjøre nytte av den i henhold til tiltenkte bruksmuligheter.

Brukerveiledningen inneholder viktige instruksjoner om hvordan du arbeider sikkert, faglig korrekt og økonomisk samt hvordan du unngår farer, sparer reparasjonskostnader, reduserer nedetider og øker påliteligheten og levetiden til apparatet.

I tillegg til sikkerhetsbestemmelsene i denne brukerveiledningen må du absolutt overholde gjeldende forskrifter for drift av apparatet i landet ditt.

Oppbevar brukerveiledningen beskyttet mot smuss og fuktighet i en plastlomme ved apparatet. Alle betjeningspersoner må lese og følge den nøye før start av arbeidet.

Kun personer som har fått undervisning i bruk av apparatet og farene som er forbundet med den, skal arbeide på apparatet.

I tillegg til sikkerhetsanvisningene i denne brukerveiledningen og de spesielle forskriftene som gjelder i ditt land, må en også følge de generelt anerkjente tekniske reglene for drift av identiske maskiner.

Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

2. Apparatbeskrivelse (Fig. A)

1. Av-/På-bryter
2. Lengdeanslag
3. Sagblad
4. Beskyttelsesdeksel
5. Utsugsslange
6. Spaltekile
7. Bordinnlegg
8. Bordutvidelse
   8.1 Skyveklosser
9. Kjøreinnretning
10. Avtrekksstuss
11. Transporthåndtak
12. Høydejustering

3. Leveringsomfang

• Bordsirkelsag HS120
- Lengdeanslag
- Glidevogn med lengdeanslag og vinkelskinne
- Sagbladbeskyttelse med skrue og vingemutter
- Skyvestokk
- Bordforlengelse
• 2x bordforlengelsesstøtter
• 2x bordutvidelsesstøtter
• Hjul- og laskeenhet
- 4x støtteføtter
• 2x langsgående avstivere
• 2x diagonalavstivere
- Sagblad
- Sagbladnøkkel
- Utsugsslange med festeklemme
- Avtrekksstuss
- Tilbehørspose
- Brukerveiledning

4. Tiltenkt bruk

Bordsirkelsagen brukes til langsgående og tverrgående kutting (kun med tverranslag) av alle typer tre, tilsvarende maskinstørrelsen.

Ikke alle typer rundtømmer kan skjæres.

Maskinen skal bare benyttes til de formålene den erment for.

Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren / operatøren, og ikke produsenten, er ansvarlig for materielle skader eller person-skader av enhver art som forårsakes av dette.

Bruk kun sagblad (HM- eller CV-sagblad) som er egnet for maskinen.

Det er forbudt å bruke alle typer HSS-sagblader og kappskiver. Det å følge sikkerhetsinstruksjonene, samt montasjeanvisningen og driftsinstruksjonene i bruker-veiledningen er også en del av forskriftsmessig bruk.

Personer som betjener og vedlikeholder maskinen, må kjenne godt til den og være orientert om mulige farer. Ut over dette skal gjeldende forskrifter for ulykkeshindring overholdes nøyaktig.

∅vrige generelle regler på arbeidsmedisinske og sikkerhetstekniske områder skal følges.

OBS!

Ved bruk av apparater må du overholde enkelte sikkerhetstiltak for å forhindre personskader og materielle skader. Les derfor nøye gjennom denne brukerveiledningen / sikkerhetsinstruksjonene. Oppbevar den sikkert, slik at informasjon er tilgjengelig til enhver tid. Hvis apparatet overleveres til en annen person, må du også overlevere denne brukerveiledningen / sikkerhetsinstruksjonene. Vi overtar intet ansvar for ulykker eller skader som oppstår grunnet ignorering av denne anvisningen og sikkerhetsinstruksjonene.

Foretas det endringer på maskinen, påtar ikke produsenten seg noe ansvar for skader som kan oppstå som følge av dette.

Tross forskriftsmessig bruk kan ikke bestemte restfarer utelukkes helt. Følgende risikoer kan oppstå, avhengig av maskinens konstruksjon og oppbygning:

• Berøring av sagbladet på et sageområde som ikke er tildekket.
• Inngripen i løpende sagblad (kuttskade)
• Tilbakeslag av arbeidsstykker og deler av arbeidsstykker.
• Sagbladbrudd.

• At hardmetalldeler med feil slynges ut av sagbladet.

• Hørselsskader fordi man ikke har brukt nødvendig hørselsvern.

• Helseskadelige utslipp av trestøv ved bruk i lukkede rom.

Vennligst merk at våre apparater forskriftsmessig sett ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Generelle sikkerhetsinstruksjoner

OBS! For å beskytte mot elektriske støt, skade- og brannfare, skal man ved bruk av elektroverktøy følge disse grunnleggende sikkerhetstiltakene. Les alle anvisningene før du bruker dette elektroverktøyet og ta godt vare på sikkerhetsanvisningene.

Arbeide trygt

- Uorden i arbeidsområdet medfører fare for ulykker.

1. Ta hensyn til påvirkningen fra omgivelsene

2. Du skal ikke utsette elektroverktøy for regnvær.

3. Du skal ikke benytte elektroverktøy i fuktige eller väte omgivelser.
4. Sørg for god belysning av arbeidsområdet.

5. Du skal ikke benytte elektroverktøy der det er brann- eller eksplosjonsfare.

6. Beskytt deg selv mot elektriske støt

- Unngå at kroppen kommer i berøring med deler som er jordet (for eksempel rør, radiatorer, elektriske ovner, kjøleskap).

1. Barn må holdes unna!

- Ikke la andre personer berøre verktøyet eller kabelen, og hold disse unna arbeidsområdet ditt.

1. Elektroverktøy som ikke brukes, må oppbevares på et sikkert sted

- Ubenyttede elektroverktøy skal lagres på et tørt, høytliggende og lukket sted, og utilgjengelig for barn.

- Du arbeider bedre og tryggere innenfor det oppførte effektområdet.

1. Bruk riktig elektroverktøy

- Ikke bruk noen maskiner som har for lav effekt til å utføre tunge arbeider.

- Du skal ikke benytte verktøyet til å kappe brennved.

1. Vær iført egnede arbeidsklær

2. Ikke ha på løstsittende klær eller smykker, siden de kan bli fanget inn og bli hengende fast i de delene som er i bevegelse.

3. Ved arbeider utendørs anbefales sklisikre sko.

4. Langt här skal du ha i et hårnett.

5. Bruk verneutstyr

6. Bruk vernebrille.

7. Bruk en åndedrettsmaske ved støvfremkallende arbeider.

8. Lukk støvoppsugingsanordningen.

9. Hvis koblinger til støvoppsuging og oppfangningsanordningen er tilgjengelig, skal du forsikre deg om at den er koblet til og brukes riktig.

10. Bruk i lukkede rom er kun tillatt med egnet opp-sugingsanlegg.

11. Du skal sikre arbeidsstykket

12. Bruk festeinnretninger eller en skrustikke til å holde fast arbeidsstykket. Det holdes på den måten tryggere enn med egne hender, og gjør det mulig å betjene maskinen med begge hender.

13. Ved lange verkstykker er det påkrevd med et ekstra underlag (bord, bukker osv.) for å unngå at maskinen velter.

14. Trykk alltid arbeidsstykket fast mot arbeidsplaten og anslaget for å hindre at arbeidsstykket vakler eller fordries.

15. Unngå en unormal kroppsholdning

16. Sørg for at du står stabilt og ivareta til enhver tid din likevekt.

17. Unngå en uegnet håndstilling der den én eller begge hendene kan berøre sagbladet ved en plutselig glidning.

18. Ta godt vare på verktøyet ditt

- Hold kappeverktøyet skarpt og rent, slik at det kan jobbes bedre og tryggere.

- Følg smøreforskriftene og henvisningene som gjelder ved bytte av verktøy.

- Sjekk kabelen regelmessig, og la en kompetent fagmann skifte den ut dersom det foreligger en skade.

- Sjekk skjøteledningen regelmessig, og bytt den ved skade.

- Sørg for å holde håndtaket tørt og fritt for olje og fett.

1. Trekk alltid støpslet ut av stikkontakten

- Fjern ikke løse splinter, spon eller innklemte tre- deler när sagbladet er i gang.

- Når elektroverktøyet ikke benyttes, før vedlikehold, og ved utskifting av verktøy, f.eks. sagblad, bor, freser.

1. Ikke la noen verktøynøkkel stå i

- Sjekk før tilkobling at nøkkelen og innstillingsverktøy er fjernet.

1. Unngå utilsiktet oppstart

- Forviss deg om at bryteren er slått av när støpslet settes inn i stikkontakten.

1. Bruk skjøteledning utendørs

- Utendørs skal du kun benytte skjøteledninger som er godkjent for dette og har slik merking. - Bruk kun sammenrullet kabeltrommel.

1. Vær alltid oppmerksom

⚠ Pass på hva du gjør. Gå til arbeidet med fornuft. Du skal ikke benytte elektroverktøyet dersom du er ukonsentrert.

1. Kontroller elektroverktøyet for evt. skader.

2. Før du benytter elektroverktøyet videre, skal det kontrolleres om verneanordningene eller deler med små skader fungerer plettfritt.

3. Sjekk om de bevegelige delene fungerer slik de skal, at de ikke er fastklemt og om noen deler er skadet. Samtlige deler skal være riktig montert og oppfylle alle kravene, for å sikre feilfri drift av elektroverktøyet.
4. Den bevegelige vernehetten skal ikke klemmes fast när den er åpnet.
5. Beskyttelsesanordninger og deler som er skadet, må repareres eller byttes på fagkyndig vis av et anerkjent verksted, med mindre noe annet er anført i bruksanvisningen.
6. Brytere med skader skal byttes ved et serviceverksted.
7. Ikke bruk strømkabler med feil eller skader.

8. Du skal ikke benytte noe elektroverktøy som ikke lar seg slå av og på med bryteren.

9. OBS!

- Vær spesielt forsiktig ved dobbeltgjærkutt.

1. OBS!

- Bruk av annet innsatsverktøy og annet tilbehør kan medføre skadefare for din egen del.

1. Elektroverktøyet skal repareres av fagkyndig personell.

- Dette elektroverktøyet er i samsvar med gjeldende sikkerhetsbestemmelser. Reparasjoner skal bare utføres av en elektriker, og det skal bare brukes originale reservedeler, for ellers kan operatøren bli utsatt for ulykker.

- Du skal ikke benytte kabelen til å trekke støpslet ut av stikkontakten. Beskytt kabelen mot varme, olje og skarpe kanter.

Ytterligere sikkerhetsinstruksjoner sikkerhets-tiltak

• Advarsel! Ikke bruk skadde, sprukne eller deformerte sagblad.
• Skift ut utbrukte bordinnlegg.
• Bruk kun sagblader som er anbefalt av produsenten og som overholder EN 847-1.

⚠ Advarsel! Ved bytte av sagbladet må du passe på at skjærebredden ikke er mindre og stambladtykkelsen til sagbladet ikke er større enn tykkelsen til spaltekilen!

- Pass på å velge et sagblad som egner seg for materialet i arbeidsstykket.

- Bruk egnet personlig verneutstyr. Dette omfatter: Hørselsvern for å redusere risikoen for å bli tunghørt, åndedrettsvern for å redusere risikoen for å puste inn farlig støv.

- Bruk hansker när du arbeider med sagblad og råmaterialer.

- Bær alltid sagbladene i en beholder når det er praktisk.

- Bruk vernebrille. Gnister som oppstår under arbeidet eller splinter, spon og støv som kommer ut av apparatet, kan forårsake redusert sikt.

- Fest en støvoppfangingsanordning til elektroverktøyet ved saging av trevirke. Dannelsen av støv påvirkes blant annet av materialet i arbeidsstykket, betydningen til den stedets oppfangninganordning (oppfanging eller kilde) og riktig innstilling av hetter/styreskiver/føringer.

- Ikke bruk noe sagblad av høylegert høyhastighetsstål (HSS-stål).

- Oppbevar alltid skyvestokken eller skyveblokken sammen i holderen på el-verktøyet när de ikke er i bruk.

Vedlikehold og reparasjoner

- Trekk ut stikkontakten ved alt justerings- og vedlikeholdsarbeid.

- Årsakene til støy påvirkes av ulike faktorer, blant annet av sagbladenes sammensetning, sagbladets tilstand og elektroverktøy.

Bruk om mulig sagblad som er laget for å redusere støyutvikling, vedlikehold elektroverktøyet og oppstillingssteder for verktøy regelmessig og sett dem evt. i stand for å redusere larm.

- Feil på elektroverktøyet, sikkerhetsanordningene eller oppbevaringsstedet for verktøyet skal så snart de er oppdaget meldes fra til sikkerhetsansvarlig person.

Arbeide trygt

- Bruk skyvestokken eller håndtaket med skyveblokk for å føre arbeidsstykket sikkert forbi sagbladet.

- Forsikre deg om at spaltekilen alltid brukes og at den er riktig innstilt.

- Bruk øvre sagbladbeskyttelsesinnretning og still inn riktig.

- Bruk kun sagblad med høyeste tillatte turtall som ikke er mindre enn maksimalt spindelturtall for bruksverktøyet og som er egnet til materialet som skal skjæres.

- Ikke gjennomfør falser eller noter uten at det er plassert en egnet beskyttelsesinnretning, som f.eks. en tunnelbeskyttelsesinnretning, over sagbordet.

- Sirkelsager skal ikke brukes til deling (not som slutter i arbeidsstykket).

- Kun transportanordningene skal brukes ved transport av elektroverktøyet. Bruk aldri verneanordningene til håndtering eller transport.

- Pass på at øvre del av sagbladet er tildekket under transport, for eksempel med verneanordningen.

- Pass på å bruke avstandsskiver og spindelringer som egner seg for formålet angitt av produsenten.

- Gulvet rundt maskinen må være jevnt, rent og fritt for løse partikler, f.eks. spon og kuttrester.

- Arbeidsstillingen er alltid til siden for sagbladet.

- Fjern aldri kuttrester eller andre verktøysdeler fra kuttområdet så lenge maskinen går og sageaggregatet ennå ikke er i ro.

- Pass på at maskinen om mulig alltid er festet på en arbeidsbenk eller et bord.

- Sikre at lange arbeidsstykker ikke tipper på slutten av kutteprosessen (f.eks. avrullestativ eller rullebukk).

Obs! Fjern ikke løse splinter, spon eller innklemte tredeler når sagbladet er i gang.

- For å utbedre feil eller fjerning av blokkerte trestykker må du slå av maskinen. - Trekk ut nettstøpslet

- Gjennomfør omrustning, og innstillings-, måle- og rengjøringsarbeider kun ved utkoblet motor. - Trekk ut nettstøpslet -

- Sjekk før tilkobling at nøkkelen og innstillingsverktøy er fjernet.

⚠ ADVARSEL! Under driften danner dette elektroverktøyet et elektromagnetisk felt. Dette feltet kan under visse omstendigheter skade aktive eller passive medisinske implantater. For å redusere faren for alvorlige eller dødelige farer anbefaler vi at personer med medisinske implantater forhører seg med legen sin eller produsenten av implantatet før elektroverktøyet betjenes.

Sikkerhetsinstruksjoner for omgang med sagblad

1. Bruk kun innsatsverktøy som du er i stand til å betjene.
2. Vær oppmerksom på høyeste turtall. Gå ikke over høyeste turtall som er angitt på innsatsverktøyet. Overhold turtallområdet hvis det er angitt.
3. Vær oppmerksom på motor-sagbladets dreieretning.
4. Ikke bruk innsatsverktøy med sprekker. Kast innsatsverktøy med sprekker. Det er ikke lov å reparere dem.
5. Rengjør klemmeoverflater for smuss, fett, olje og vann.
6. Ikke bruk løse reduksjonsringer eller- bøssinger til reduksjon av borehull ved sirkelsagblad.
7. Pass på at festede reduksjonsringer har samme diameter og minst 1/3 av gjennomsnittsdiameteren for å sikre bruksverktøyet.
8. Pass på at festede reduksjonsringer sitter parallelt med hverandre.
9. Bruk innsatsverktøy etter forskriftene. De oppbe- vares best i originaleballasjen eller spesielle be- holdere. Bruk vernehansker for å bedre grepssik- kerheten og ytterligere redusere faren for skade.
10. Sørg før bruk av innsatsverkøyet for at alle verneanordninger er festet på forskriftsmessig måte.
11. Forsikre deg før bruk at verktøyet som skal brukes, overholder elektroverktøyets tekniske krav og en forskriftsmessig festet.
12. Det medleverte sagbladet skal kun brukes til å sage tre, aldri til bearbeiding av metaller.

6. Restfarer

El-verktøyet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikkerhetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

- Helsefare som følge av strøm dersom det ikke benyttes forskriftsmessige ledninger til strømtilkobling.

• I tillegg kan det til tross for alle tiltakene gjenstå restfarer som ikke er synlige.
• Restrisikoen kan minimeres dersom "Sikkerhets-henvisninger" og "Forskriftsmessig bruk" samt bruksanvisningen sett under ett blir fulgt.
• Ikke belast maskinen unødvendig: for sterkt trykk ved saging skader sagbladet raskt. Dette kan føre til en effektreduksjon av maskinen ved bearbeidelsen og en reduksjon av skjærenøyaktigheten.
• Unngå tilfeldig igangsetting av maskinen: när pluggen settes inn i stikkontakten må strømknappen ikke trykkes.
• Bruk verktøyet som anbefales i denne manualen. På denne måten oppnår du at sagen gir optimal ytelse.
• Hold hendene dine unna arbeidsområdet när maskinen er i drift.
• Slå av apparatet og trekk ut strømpluggen før du foretar justerings- eller vedlikeholdsarbeider.

7. Tekniske data

Vekselstrømmotor 230 V\~ 50 Hz

Ytelse 2200 W
Driftsmodus S6 40 %
Tomgangsturtall 2800 min	-1
Hardmetall sagblad ∅ 315 x ∅ 30 x 3 mm
Antall tenner 24
Bordstørrelse 800 x 550 (950) mm
Skjærehøyde maks. 90° 83 mm
Skjærehøyde maks. 45° 53 mm
Høydejustering 0 - 83 mm
Svingbart sagblad	0 - 45°
Vekt ca.	53 kg

Med forbehold om tekniske endringer!

Støy og vibrasjon

⚠ Advarsel: Støy kan ha en alvorlig innvirkning på helsen din. Hvis maskinstøyen overstiger 85 dB (A), må du bruke et egnet hørselsvern.

Støyverdier

Lydeffektnivå L_wA	105,2 dB(A)
Støynivå L_pA	90,2 dB(A)
Usikkerhet K_wA/pA	3 dB(A)

8. Utpakking

• Åpne emballasjen og ta apparatet forsiktig ut av esken.
• Fjern emballasjematerialet samt emballasje- og transportsikringene (hvis der er noen).
• Sjekk at leveringsomfanget er fullstendig.
• Sjekk apparatet og tilbehørsdeler for transportskader. Ved anmerkninger skal distributøren informeres umiddelbart. Senere reklamasjoner vil ikke bli godtatt.
• Hvis det er mulig, bør du bevare emballasjen til garantiperioden er over.
• Gjør deg kjent med brukerveiledningen før du tar apparatet i bruk.
• Når det gjelder tilbehør, slitasje- og reservedeler, skal du kun bruke originaldeler. Reservedeler får du hos din fagforhandler.
• Oppgi ved bestillinger våre artikkelnumre, samt type og byggeår for apparatet.

▲ OBS!

Apparatet og emballasjemateriale er ikke et leketøy! Barn skal ikke leke med plastposer, folier og smådeler! Det er fare for svelging og kvelning!

9. Oppbygning og betjening

Før idriftsetting

• Før igangsetting må alle deksler og sikkerhetsinnretninger være forskriftsmessig montert.
• Sagbladet må kunne gå fritt.
• På trevirke som allerede har blitt behandlet, må du være oppmerksom på fremmedlegemer, som f.eks. spiker eller skruer osv.
• Før du slår trykker på på/av-bryteren, må du sørge for at sagbladet er riktig montert og at bevegelige deler går lett.
• Før tilkobling av maskinen må du selv overbevise deg om at dataene på typeskiltet stemmer overens med dataene til strømnettet.
• Maskinen skal kun tilkobles på en forskriftsmessig installert jordet stikkontakt, som er sikret med minst 16A.

Oppbygning og betjening

OBS! Før alle vedlikeholds-, omstillings- og monteringsarbeider på sirkelsagen må strømpluggen trekkes.

Legg alle medfølgende deler på en flat overflate. Gruppere like deler.

Stikk inn skruene fra utsiden til innsiden, sikre forbindelsene med muttere fra innsiden.

Henvisning: Ved monteringen skal muttere og skruer kun trekkes til så mye at de ikke kan falle ned.

Hvis du allerede trekker til/fast mutterne og skruene før den endelige monteringen er det ikke mulig å gjennomføre den endelige monteringen.

Fig. 1

- Legg bordplaten (1) på en arbeidsbenk (fjern emballasjen (a) under motoren).

Fig. 1.1

- Monter støttefoten (2) med 2 sekskantskruer M6 x 16, 2 underlagsskiver 6 og 2 muttere M6 på bordplaten (1).

Fig. 2

- Monter bryteren (6), med 2 sekskantskruer M6 x 16, 2 underlagsskiver 6 og 2 muttere M6 på bordplaten (1).

Fig. 3

- Monter støttefoten (3), på bordplaten (1) med 2 sekskantskruer M6 x 16, 2 underlagsskiver 6 og 2 muttere M6.

Fig. 4

- Monter støttefoten (4), på bordplaten (1) med 2 sekskantskruer M6 x 16, 2 underlagsskiver 6 og 2 muttere M6.

Fig. 5

- Monter støttefoten (5) og slangeholderen (b) på bordplaten (1) med 2 sekskantskruer M6 x 16, 2 underlagsskiver 6 og 2 muttere M6.

Fig. 6 / 6.1

- Monter de 2 langsgående avstiverne (10) og de 2 diagonalavstiverne (9), på støtteføttene (2,3,4 og 5) med 12 sekskantskruer M 6 x 16, 12 skiver 6, 12 sekskantmuttere M 6.

Fig. 7 / 7.1 / 7.2 / 7.3

• Monter bordforlengelsesplaten (8), med to stenger (11), på bordplaten og diagonalavstiver med 6 sekskantskruer M6 x 16, 6 skiver 6, og 6 sekskantmuttere M6.
• Trekk til skruene for hånd. (Bordplaten (8) kan også monteres på siden som bordutvidelse med de kortere stengene.)

Fig. 8

- Monter avtrekksstussen (14) på den nedre sagbladbeskyttelsen (13) med 4 sekskantskruer M 4 x 10 og 4 x skiver 4.

Fig. 9

- Monter kjøreinnretningen (16) på de bakre støtteføttene (4 og 5) med 4 sekskantskruer M 6 x 16, 4 skiver 6, 4 muttere M 6.

Fig. 10

- Sett maskinen på føttene, trekk til alle skruene til bordet, føtter og stenger (utenom kjøreinnretningen).

Fig. 11

- Trekk til kjøreinnretningen i en stilling, der hjulene så vidt har kontakt med gulvet.

Fig. 12 / 12.1

• Montere spaltekilen (18) til sagbladet (32) slik det er beskrevet i Fig. (12/12.1).
• Løsne skruen litt (ikke skru den helt ut) og trekk til etter innstillingen. Derved må du fjerne sagbladinnsatsen (19, Fig. 13).

Fig. 13

- Etter innstilling av spaltekilen (18) må du igjen feste sagbladinnsatsen (19) med 4 flathodeskruer M 6 x 16.

Fig. 14

- Monter dekselet (20) med rundhodeskruer M 6 x 25, skive 6 og vingemutter M6 på spaltekilen (18).

Fig. 15

- Forbind utsugsslangen (21) med avtrekkshetten (20) og avtrekksstussen (14).

Fig. 16 / 16.1

- Fest hakeskruen med 2 skiver 6, 2 muttere M6 på høyre side av foten. Sagbladnøkkelen og skyvestokken er festet på den.

- De to transporthåndtakene monteres på forsiden av sagen, på venstre og høyre side av føttene med 4 sekskantskruer M 6 x 16, 4 skiver 6, 4 muttere M 6.

Montering av lengdeanslaget, Fig. 17 / 17.1

- Stikk inn lagerstykkene på fastspenningsplaten. Monter fastspenningsplaten med 2 sylinderskruer M6 x 30, 2 underlagsskiver med hakk A 6,4 og 2 sekskantmuttere på bordplaten.

• Monter mellomplaten med 2 flate rundehodeskruer M6 x 50, 2 skiver A 6 og 2 vingemuttere på lengdeanslaget.
• Skyv anslagsskinnen på mellomplaten og klem den fast med vingemutrene.
• Tegnforklaring: 1 = Høy anleggsflate 2 = Lav anleggsflate
• For å klemme trekker du opp fastspenningshetten, for å løsne trykker du den ned.

⚠ Obs! Trekk ut strømpluggen og bruk vernehansker.

- Løsne fingerskruen fra avtrekkshetten (20) og fjern den.

Fig. 20

- Løsne de 4 kryssporskruene fra bordinnlegget (19) og fjern dem.

Fig. 21

- Still sagbladet helt opp og bruk sagbladnøkkelen til å løsne skruen.

OBS! Venstregjenger

Fig. 22

• Fjern sagbladflensen (31) og sagbladet (32).
• Nå skifter du sagblad (32).
- Vær oppmerksom på utsparingen ved montering av sagbladflensen (31).
- Etter skifte av sagbladet må du kontrollere innstillingen av spaltekilen og monterer igjen bordinnlegget (19) og avtrekkshetten (20).

Koble til avtrekksanlegget (Fig. 15)

⚠ ADVARSEL!

Fare for personskader av øynene gjennom virvlende spon

- Bruk vernebrille.

- Bruk kun produktet med et egnet sponavtrekksanlegg. Bruk ikke noen husholdningsstøvsuger.

1. Koble til et egnet sponavtrekksanlegg (ikke inkludert i leveringsomfanget) på avtrekksstussen (14).

2. Koble til utsugsslangen (21) på et egnet sponav-trekksanlegg (f.eks. universelt avtrekk) på av-trekksstussen (14).

OBS!

Sugekanalene må regelmessig kontrolleres og rengjøres.

10. Transport

Ved å løfte foran på maskinen, kan du enkelt flytte den i verkstedområdet tilsvarende plassbehovet.

11. Arbeidsinstrukser

Etter hver nye innstilling anbefaler vi et testsnitt, for å kontrollere de innstilte målene.

Etter innkobling av sagen må du vente, til sagbladet har nådd maks. turtall, før du gjennomfører snittet.

Sikre at lange arbeidsstykker ikke vipper av på slutten av skjæringen (f.eks. avrullingsstativ osv.)

Apparatet skal kun drives med avtrekk. Sugekanalene må regelmessig kontrolleres og rengjøres.

Pass på å velge et sagblad som egner seg for materialet i arbeidsstykket.

Fest en støvoppfangingsanordning til elektroverktøyet ved saging av trevirke.

Ikke bruk noe sagblad av høylegert høyhastighetsstål (HSS-stål).

Bruk skyvestokk eller håndtak med skyvetre for å føre arbeidsstykket sikkert på sagbladet. Oppbevar alltid skyvestokken eller skyvetreet sammen med elektroverktøyet når de ikke er i bruk.

Skråjustering av sagbladet

- Etter at begge klemmeskruene er løsnet, kan sagbladet justeres trinnløst fra 90° til 45° (se skala).

Høydejustering av sagbladet

Sagbladet kan justeres trinnløst fra 0 til 83 mm snitt-høyde.

- For sikkert og rent arbeid velger du at sagbladet skal stikke litt fram i forhold til arbeidsstykket.

- Still inn spaltekilen som vist i bilde 23.

Spaltekilen er en viktig beskyttelsesinnretning som fører arbeidsstykket og som hindrer lukking av snittfugen bak sagbladet og tilbakeslag av arbeidsstykket. Vær oppmerksom på spaltekiletykkelsen. Spaltekilen må ikke være tynnere enn sagbladkroppen og ikke tykkere enn snittfugebredden til den.

- Det må kun brukes sagblader med en diameter på 315 mm og en tykkelse på 2,4 mm (tenner 3,0 mm).

- Senk dekslet på arbeidsstykket ved hver arbeidsoperasjon. Dekslet må stå vannrett over sagbladet ved hver arbeidsoperasjon.

Langsgående snitt

- For parallellsnitt setter man inn lengdeanslaget.

- Ved snittarbeid over 120 mm bruker du anslagslinjalen med den høye anslagssiden (Fig. 18) og ved snittbredder under 120 mm bruker du den med den lave anslagssiden (Fig. 18). Før arbeidsstykket med den vedlagte skyvestokken.

Tverrsnitt

- For tverr- og vinkelsnitt setter du inn skyveklossene.

Arbeider på sirkelsagmaskiner

Skjæring av brede arbeidsstykker, Fig. 24

Arbeidsstykke som skal bearbeides er bredere enn 120 mm

Arbeidsprosess:

- Still inn lengdeanslaget tilsvarende den planlagte bredden på arbeidsstykket.

• Vær oppmerksom på hvor du holder hendene.

- Hvis snittet fører til at smale arbeidsstykker skjæres, utføres fremtrekk kun med høyre hånd eller ved hjelp av en skyvestokk.

- Hvis det er fare for at arbeidsstykket klemmer fast mellom sirkelsagblad, spaltekile og anslag, må anslaget trekkes tilbake til midten på sagbladet eller du må bruke et kortere hjelpeanslag.

- På bildene er den øvre avtrekkshetten kun antydet, eller i enkelttilfeller utelatt, for å tydeligere vise arbeidsprosessen eller anordningen.

Skjæring av smale arbeidsstykker, Fig. 25

Langsgående snitt av arbeidsstykker med en bredde på mindre enn 120 mm må alltid gjennomføres ved hjelp av en skyvestokk.

Skyvestokken er lagt ved i leveransen. Skift straks ut en slitt eller skadd skyvestokk.

• Still inn parallellanslaget tilsvarende den planlagte bredden på arbeidsstykket.
• Bruk begge hendene til å skyve arbeidsstykket fremover, i området til sagbladet må du absolutt bruke en skyvestokk som skyvehjelp.
• Skyv arbeidsstykket alltid gjennom til enden av spaltekilen.

⚠ Obs! Ved korte arbeidsstykker må du bruke skyvestokken fra starten på snittet.

Skjæring av kanter og lister, Fig. 26

Arbeidsprosess:

• Monter lengdeanslaget med lav anleggsflate eller bruk hjelpeanslaget.
• Bruk skyvestokken til å skyve frem arbeidsstykket, helt til enden av arbeidsstykket befinner seg i området til spaltekilen.
• Lange arbeidsstykker må sikres med en bordforlengelse slik at de ikke tipper på slutten av skjæringen.

Utførelse av tverrsnitt, Fig. 27

Arbeidsprosess:

• Still inn Guard-rail slik at arbeidsstykke seksjoner ikke kan berøre den stigende delen av sagbladet.
• Arbeidsstykker skal kun tilføres ved hjelp av tver- ranslag eller tverrgående skyver.
• Avfall skal ikke fjernes med hendene fra området til arbeidsstykket.

12. Elektrisk tilkobling

Den installerte elektromotoren er tilkoblet og klar for drift. Tilkoblingen er i samsvar med relevante VDE- og DIN-bestemmelser. Tilkoblingen av strøm hos kunden, samt skjøteledningen som benyttes, må være i samsvar med disse forskriftene.

Defekt elektro-tilkoblingsledning

Det oppstår ofte skader på isoleringen hos strømledninger.

Årsaker for dette kan være:

• Trykksteder, när tilkoblingsledninger föres gjennom vinduer eller dørsprekker.
• Knekkpunkter som følge av upassende feste eller føring av ledningen.
• Grensesnitt ved kjøring over ledningen.
• Skader på isoleringen fordi den ble revet ut av stikkontakten i veggen.
• Riss som følge av aldring hos isoleringen.

Slike defekte el-tilkoblingsledninger må ikke brukes og er på grunn av isolasjonsskadene, livsfarlig.

Advarsel! Før hver innstilling, service eller reparasjon må du trekke ut strømpluggen!

Generelle vedlikeholdstiltak

• Hold beskyttelsesinnretninger, luftspalter og motorhuset mest mulig fri for støv og smuss. Tørk av apparatet med en ren klut eller blås ut av det med trykkluft med lavt trykk.
• Vi anbefaler at du rengjør apparatet direkte etter hver bruk.
• Rengjør apparatet regelmessig med en fuktig klut og litt flytende såpe. Ikke bruk rengjørings- eller løsningsmidler. Disse kan angripe plastdelene til apparatet. Pass på at det ikke kan komme vann inn i maskinen.
• Olje rotasjonsdelene en gang per måned for å forlenge verktøyets levetid. Ikke olje motoren.

Serviceinformasjon

Du må passe på, at følgende deler til dette produktet underligger en bruksavhengig eller naturlig slitasje hhv. følgende deler er nødvendige som forbruksmaterialer. Slitedeler*: Bordinnlegg, skyvestokk, sagblad

Tilkoblinger og reparasjoner

Tilkoblinger og reparasjoner av det elektriske utstyret skal kun gjøres av en elektriker.

Angi følgende informasjon ved tilbakemeldinger:

• strømtype til motoren
  • informasjon til maskinens typeskilt
• informasjon til motor-typeskiltet

• Lagre apparatet og tilbehøret på et mørkt, tørt og frostfritt sted som er utilgjengelig for barn.
• Den optimale lagertemperaturen ligger mellom 5 og 30 °C.
• Oppbevar verktøyet i originalemballasjen.
• Dekk til verktøy for å beskytte det mot støv eller fuktighet.
• Oppbevar brukerveiledningen sammen med verk- tøyet.

15. Kassering og gjenvinning

Apparatet befinner seg i en emballasje for å hindre transportskader. Denne pakningen er i råstoff, og er dermed gjenbrukbar og kan føres tilbake til råstoffkretsløpet. Apparatet og dens tilbehør består av forskjellige materialer, som f.eks. metall og plast. Defekte komponenter kasseres som spesialavfall. Undersøk hos fagforhandler eller myndigheter!

Gammelt utstyr skal ikke kastes i husholdnings- avfall!

Dette symbolet indikerer at dette produktet ikke må kastes i husholdningsavfall i henhold til direktivet om avfall av gammelt elektrisk og elektronisk utstyr (2012/19/EU) og nasjonale lover.

Dette produktet må leveres til et foreskrevet innsamlingspunkt. Dette kan f.eks. gjøres med retur ved kjøp av et tilsvarende produkt, eller levering til et autorisert innsamlingspunkt for gjenvinning av gammelt elektrisk og elektronisk utstyr. Ufagmessig omgang med gamle apparater kan skade miljøet og være helsefarlig for mennesker på grunn av de potensielt farlige stoffene som ofte finnes i elektriske og elektroniske apparater.

Gjennom riktig avhending av dette produktet bidrar du i tillegg til effektiv bruk av naturressurser. Informasjon om innsamlingssteder for gammelt utstyr kan fås fra byrådet, den offentlige avfallsmyndigheten, et autorisert organ for avhending av gammelt elektrisk og elektronisk avfall eller de som er ansvarlig for søppelrydding.

16. Feilhjelp

Feil Mulig årsak Avhjelp
Sagbladet løsner etter at motoren er slått av	Festemutteren er trukket til for løst	Trekk til festemutteren på høyregjenge
Motoren starter ikke	Svikt nettsikring Kontroller nettsikringen
	Skjøteledning defekt Skift skjøteledningen
	Tilkoblinger på motoren eller bryteren ikke i orden	Få kontrollert av elektriker
	Motor eller bryter er defekt Få	kontrollert av elektriker
Motor feil dreieretning	Kondensator defekt Få kontrollert av elektriker
	Falsetilkobling La en elektriker skifte polariteten på veggkontakten
Motoren gir ingen effekt, sikringen reagerer	Tverrsnittet til skjøteledningen er ikke tilstrekkelig	Se elektrisk tilkobling
	Overbelastning på grunn av stumpt sagblad	Skift sagbladet
Brannflater på skjæ-reflaten	Stumpt sagblad Slip sagbladet, skift ut
	Feil sagblad Skift sagbladet

1. Dra alltid ut kontakten ur uttaget

1. Undvik oavsiktlig start

Åpenbare mangler skal meldes innen 8 dager etter at varen er mottatt, ellers taper kunden samtlige krav pga slik mangel. Vi gir garanti for at våre maskiner ved riktig behandling under den rettslige garantitidens varighet, fra overlevering, på den måten at vi erstatter kostnadsfritt hver maskindel, som innen denne tiden påviselig er ubrukbar som følge av material- eller produksjonsfeil. For deler som vi ikke produserer selv, yter vi garanti kun i den utstrekning som garantikrav mot underleverandør tilkommer oss. Kjøperen bærer kostnadene ved montering av nye deler. Endrings- og verditapskrav og øvrige skadeerstatningskrav er utelukkede.

Takuu FI
