HASZNÁLATI ÚTMUTATÓ HS120 SCHEPPACH

A készüléken található szimbólumok magyarázata

A jelen kézikönyvben használt szimbólumok célja, hogy felhívják a figyelmet a lehetséges kockázatokra. A bizton-sági szimbólumokat, valamint az ezeket kísérő magyarázatokat pontosan értelmezni kell. Maguk a figyelmeztetések nem háritják el a kockázatokat, és nem helyettesítik a balesetek megelőzése érdekében hozott megfelelő intézke-déseket.

	Figyelmeztetés - A sérülések kockázatának csökkentése érdekében olvassa el a kezelési útmutatót.
	Viseljen hallásvédőt. A zaj következtében hallásvesztésre kerülhet sor.
	Viseljen porvédő maszkot. Fa és más anyagok megmunkálásakor egészségre káros por keletkezhet. Azbeszttartalmú anyag megmunkálása tilos!
	Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.
	Figyelem! Sérülésveszély! Ne nyúljon a mozgó fűrészlaphoz!
⚠ Figyelem!	A jelen kezelési útmutatóban az Ön biztonságával kapcsolatos helyeket ez a szimbólum jelöli.

Tartalomjegyzék: Oldal:

1. Bevezetés 239
2. A készülék leírása.... 239
3. Szállított elemek 239
4. Rendeltetésszerű használat....240
5. Általános biztonsági utasítások....240
6. Fennmaradó kockázatok 243
7. Müszaki adatok....244
8. Kicsomagolás 244
9. Felépítés és kezelés 244
10. Szállítás 246
11. Munkavégzési utasítások 246
12. Elektromos csatlakoztatás 248
13. Karbantartás 248
14. Tárolás 249
15. Ártalmatlanítás és újrahasznosítás 249
16. Hibaelhárítás....250

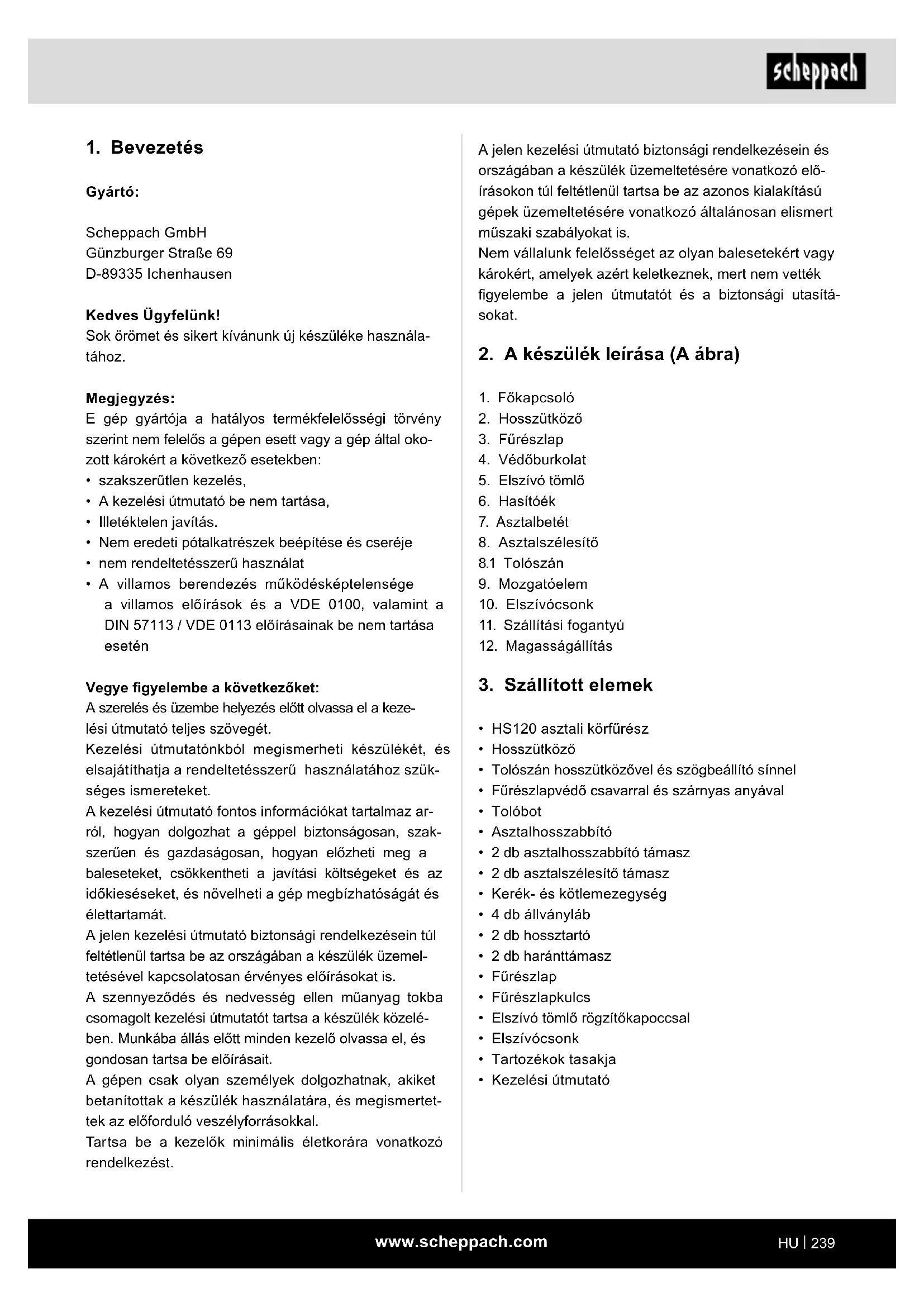

1. Bevezetés

Gyártó:

Scheppach GmbH

Sok örömet és sikert kívánunk új készüléke használatához.

Megjegyzés:

E gép gyártója a hatályos termékfelelősségi törvény szerint nem felelős a gépen esett vagy a gép által okozott károkért a következő esetekben:

• szakszerütlen kezelés,
• A kezelési útmutató be nem tartása,
• Illetéktelen javítás.
• Nem eredeti pótalkatrészek beépítése és cseréje
• nem rendeltetésszerű használat
• A villamos berendezés működésképtelensége a villamos előírások és a VDE 0100, valamint a DIN 57113 / VDE 0113 előírásainak be nem tartása esetén

Vegye figyelembe a következőket:

A szerelés és üzembe helyezés előtt olvassa el a kezelési útmutató teljes szövegét.

Kezelési útmutatónkból megismerheti készülékét, és elsajátíthatja a rendeltetésszerű használatához szükséges ismereteket.

A kezelési útmutató fontos információkat tartalmaz arról, hogyan dolgozhat a géppel biztonságosan, szakszerűen és gazdaságosan, hogyan előzheti meg a baleseteket, csökkentheti a javítási költségeket és az időkieséseket, és növelheti a gép megbízhatóságát és élettartamát.

A jelen kezelési útmutató biztonsági rendelkezésein túl feltétlenül tartsa be az országában a készülék üzemeltetésével kapcsolatosan érvényes előírásokat is.

A szennyeződés és nedvesség ellen műanyag tokba csomagolt kezelési útmutatót tartsa a készülék közelében. Munkába állás előtt minden kezelő olvassa el, és gondosan tartsa be előírásait.

A gépen csak olyan személyek dolgozhatnak, akiket betanítottak a készülék használatára, és megismertettek az előforduló veszélyforrásokkal.

Tartsa be a kezelők minimális életkorára vonatkozó rendelkezést.

A jelen kezelési útmutató biztonsági rendelkezésein és országában a készülék üzemeltetésére vonatkozó előírásokon túl feltétlenül tartsa be az azonos kialakítású gépek üzemeltetésére vonatkozó általánosan elismert műszaki szabályokat is.

Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

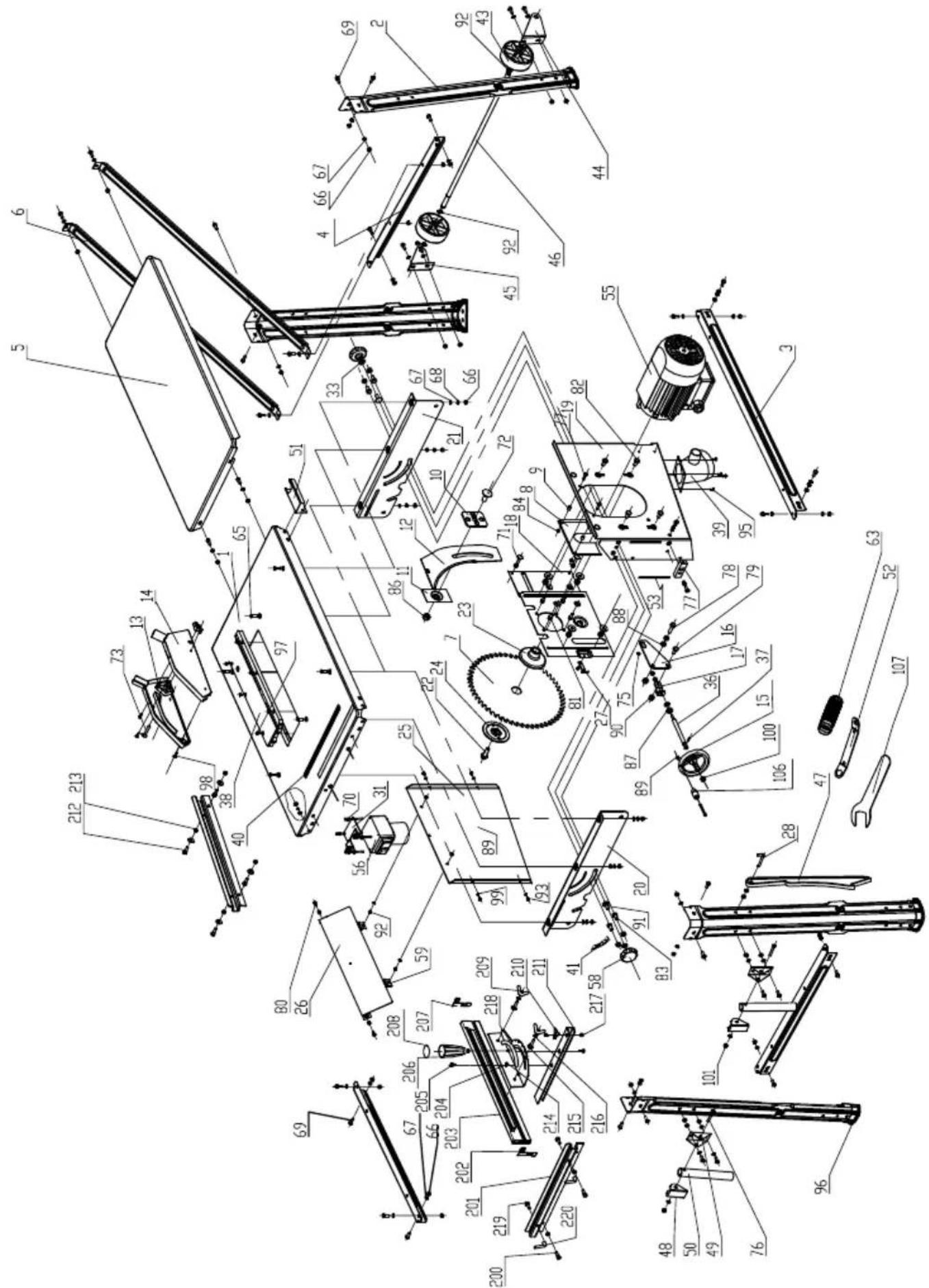

2. A készülék leírása (A ábra)

1. Főkapcsoló
2. Hosszütköző
3. Fürészlap
4. Védőburkolat
5. Elszívó tömlő
6. Hasítóék
7. Asztalbetét
8. Asztalszélesítő
   8.1 Tolószán
9. Mozgatóelem
10. Elszívócsonk
11. Szállítási fogantyú
12. Magasságállítás

3. Szállított elemek

• HS120 asztali körfürész
• Hosszütköző
- Tolóbot
- Asztalhosszabbító
• 2 db asztalhosszabbító támasz
• 2 db asztalszélesítő támasz
• Kerék- és kötlemezegység

- Tolószán hosszütközővel és szögbeállító sínnel

- Fürészlapvédő csavarral és szárnyas anyával

• 4 db állványláb

- 2 db hossztartó

• 2 db haránttámasz

- Fürészlap

- Fürészlapkulcs

- Elszívó tömlő rögzítőkapoccsal

- Elszívócsonk

• Tartozékok tasakja

- Kezelési útmutató

4. Rendeltetésszerű használat

Az asztali körfűrész bármilyen típusú faanyag hosz- sz- és keresztirányú (csak keresztütközővel) vágására szolgál, a gépmérettől függően.

Semmilyen fajta kör keresztmetszetű fát nem szabad vágni.

A gépet csak rendeltetésszerűen szabad használni. Minden ettől eltérő használat nem rendeltetésszerűnek minősül. Az ebből eredő bármilyen kárért vagy sérülésért a gyártó nem vállal semmilyen felelősséget, azt a felhasználó / kezelő viseli.

A géphez csak megfelelő (HM vagy CV típusú) fürész- lapokat szabad használni.

Tilos bármilyen típusú HSS fűrészlapot és daraboló-tárcsát használni. A rendeltetésszerű használat része a biztonsági utasítások betartása, valamint a kezelési útmutatóban foglalt szerelési és üzemeltetési utasítá-sok betartása is.

A gépet kezelő és karbantartó személyeknek ismerniük kell ezeket, és tájékozottnak kell lenniük a lehetséges veszélyekről. Ezenfelül a lehető legszigorúbban be kell tartani a balesetmegelőzési előírásokat.

Vegye figyelembe a további általános érvényű munka- egészségügyi és biztonságtechnikai szabályokat is.

Figyelem!

A készülékek használata során a sérülések és károk elkerülése érdekében be kell tartani néhány óvintézkedést. Ezért figyelmesen olvassa el jelen kezelési útmutatót / biztonsági utasításokat. Gondosan őrizze meg, hogy a szükséges információk bármikor a rendelkezésére állhassanak. Amennyiben átadja a készüléket más személynek, akkor kérjük, mellékelje a jelen kezelési útmutatót / biztonsági utasításokat is. Nem vállalunk felelősséget az olyan balesetekért vagy károkért, amelyek azért keletkeznek, mert nem vették figyelembe a jelen útmutatót és a biztonsági utasításokat.

Ha a Gépen változtatást hajt végre, az ebböl eredő károkért a gyártó nem vállal felelősséget.

A rendeltetésszerű használat ellenére bizonyos maradék kockázati tényezők teljes egészében nem küszöbölhetők ki. A gép szerkezetéből és felépítéséből kifolyólag a következő kockázatok jelentkezhetnek:

• A fürészlap megérintése a fedetlen fürészelési területen

• A működő fűrészlapba történő benyúlás (vágásos sérülés)

• A munkadarabok és a munkadarabok darabjainak visszaütése.

• A fürészlap törése.
• A fürészlap hibás keményfém részeinek kirepülése.
• Halláskárosodás, ha nem használja a szükséges hallásvédőt.
• Zárt helyiségekben számolni kell a fapor egészségkárosító kibocsátásával.

Kérjük, vegye figyelembe, hogy készülékeinket rendel- tetésük szerint nem kisipari, kéziipari vagy ipari hasz- nálatra tervezték.

A készülékre semmilyen garanciát nem vállalunk, ha kisipari, kéziipari vagy ipari, valamint ezekkel egyen-értékű tevékenységekhez használja.

5. Általános biztonsági utasítások

Figyelem! Elektromos szerszámok használatakor az elektromos áramütés, a sérülés- és tűzveszély ellen tartsa be a következő alapvető biztonsági intézkedéseket. Használat előtt olvassa el az elektromos szerszám összes útmutatóját és tartsa be a biztonsági utasításokat.

Biztonságos munkavégzés

1. Tartsa rendben a munkaterületet
2. A munkaterületi rendetlenség balesetveszélyes.
3. Vegye figyelembe a környezeti hatásokat
4. Az elektromos szerszámot ne érje eső.
5. Az elektromos szerszámot ne használja nedves vagy vizes környezetben.
6. Gondoskodjon a jó megvilágításról a munkaterületen.

7. Ne használja olyan helyen az elektromos szerszámot, ahol tűz- vagy robbanásveszély áll fenn.

8. Védekezzen az áramütéssel szemben

- Teste ne érintkezzen a földelt alkatrészekkel (például csövekkel, fütötestekkel, tűzhelyekkel, hütőszekrényekkel).

1. Tartsa távol a gyermekeket!

- Ne engedje, hogy mások megérintsék a szerszá- mot vagy kábelét, tartsa öket távol a munkaterü- lettől.

1. A nem használt villamos kézi szerszámokat biztonságosan kell tárolni

- A használaton kívüli elektromos szerszámokat száraz, magasan fekvő vagy elzárt helyen kell tárolni, ahol nem férnek hozzá gyermekek.

1. Ne terhelje túl a villamos kézi szerszámot

- A megadott teljesítménytartományban jobban és biztonságosabban dolgozhat.

1. Mindig a megfelelő villamos kézi szerszámot használja

- Ne használjon gyenge teljesítményű elektromos szerszámot nehéz munkákhoz.

- Ne használja a villamos kézi szerszámot olyan célokra, amelyek nem minősülnek rendelte-tésszerűnek. Például ne használja a kézi körfű-részt faágak vagy tűzifa vágására.

- Ne használja az elektromos szerszámot tűzifa aprítására.

1. Megfelelő ruházatot viseljen

- Ne viseljen bő ruházatot vagy ékszert, mert azok beakadhatnak a mozgó alkatrészekbe.

- Ha a szabadban használja a fürészgépet, javasoljuk, hogy viseljen csúszásmentes lábbelit.

- Ha hosszú a haja, viseljen hajhálót.

1. Használjon védőfelszerelést

- Viseljen védőszemüveget.

- Porképződéssel járó munkák során viseljen légzésvédő maszkot.

1. Csatlakoztassa a porszívó berendezést

- Ha rendelkezésre áll porszívó és porgyűjtő berendezések csatlakozása, akkor győződjön meg arról, hogy ezek csatlakoztatva vannak, és megfelelően használhatók.

- Zárt térben csak megfelelő elszívóberendezés megléte esetén szabad a gépet üzemeltetni.

1. Biztosítsa a munkadarabot

- A munkadarab befogására használjon szorítót vagy satut. Így biztosabban tudja tartani, mint kézzel, és ezáltal két kézzel kezelheti a gépet.

- Hosszú munkadarab esetén kiegészítő alátámasztásra (asztalra, bakra stb.) van szükség, hogy elkerüljük a gép felborulását.

- A munkadarab mozgásának, ill. elfordulásának elkerülése érdekében a munkadarabot mindig erősen a munkalapra és az ütközöre kell nyomni.

1. Kerülje a rendellenes testtartást

- Gondoskodjon a stabil munkavégzési helyzetéről, és mindig őrizze meg egyensúlyát.

- Kerülje az olyan ügyetlen kéztartást, amikor a hirtelen kicsúszás miatt az egyik vagy mindkét keze a fűrészlaphoz érhet.

1. Gondosan ápolja a szerszámot

- Tartsa élesen és tisztán a vágószerszámokat, hogy jobban és biztonságosabban dolgozhasson velük.

- Tartsa be a kenésre és szerszámcserére vonatkozó útmutatásokat.

- Rendszeresen ellenőrizze az elektromos szerszám csatlakozókábelét, és sérülés esetén elismert szakemberrel cseréltesse ki.

- Rendszeresen ellenőrizze a hosszabbító kábeleket, és cserélje ki azokat, ha megsérülnek.

- A fogantyúkat tartsa szárazon és tisztán, olajtól és zsírtól mentesen.

1. A hálózati dugót húzza ki a dugaszoló aljzatból

- Ne próbáljon járó fűrészlap mellett eltávolítani szilánkokat, forgácsokat vagy beszorult fadarabokat.

- Ha nem használja az elektromos szerszámot, karbantartás előtt, valamint a szerszámok, pl. fűrészlap, fúró, marófej cseréjekor.

1. A szerszámkulcsokat ne hagyja a készüléken

- Bekapcsolás előtt ellenőrizze, hogy kivette-e kulcsot és a beállítószerszámokat.

1. Kerülje a véletlen bekapcsolást

- Győződjön meg arról, hogy a csatlakozódugó aljzatba történő bedugásakor ki van kapcsolva a kapcsoló.

1. Kültéren használjon hosszabbítót

- A szabadban csak engedélyezett és megfelelő jelöléssel ellátott hosszabbítókábelt használjon.

- Kábeldob használata esetén mindig tekerje le teljesen a kábelt.

1. Legyen mindig óvatos

⚠️ Figyeljen arra, amit csinál. Dolgozzon ésszel. Ne használja a villamos kézi szerszámot, ha nem koncentrál.

1. Ellenőrizze az elektromos szerszámot, hogy nem sérült-e

- Az elektromos szerszám további használata előtt gondosan ellenőrizze a védőberendezések vagy a könnyebben sérült részek kifogástalan és rendeltetésszerű működését.

- Ellenőrizze, hogy a mozgó részek kifogástalanul működnek, nem szorulnak és nem sérültek-e. Az elektromos szerszám kifogástalan üzemeltetéséhez minden alkatrészt helyesen kell felszerelni és minden feltételt be kell tartani.

- A mozgó védőburkolatot nem szabad nyitott állapotban rögzíteni.

- A sérült védőberendezéseket és alkatrészeket rendeltetésszerűen, márkaszervizzel javíttassa meg vagy cseréltesse ki, amennyiben a kezelési utasítás nem rendelkezik másként.

- A sérült kapcsolókat vevőszolgálati szervizünkkel cseréltesse ki.

- Ne használjon hibás vagy sérült csatlakozóvezetéket.

- Ne használjon olyan elektromos szerszámot, amelynek a kapcsolója nem működik.

1. FIGYELEM!

- A kettős gérvágás során különös körültekintéssel kell eljárni.

1. FIGYELEM!

- Más szerszámok és tartozékok használata sérülésveszélyt okozhat.

1. Az elektromos szerszámot villamossági szakemberrel javíttassa meg

- Ez az elektromos szerszám megfelel a vonatkozó biztonsági előírásoknak. Javításokat csak villa-mossági szakember végezhet, eredeti pótalkat-részekkel; ellenkező esetben a gép használója balesetet szenvedhet.

1. Ne használja a kábelt olyan célokra, amelyek nem minősülnek rendeltetésszerűnek.

- Ne a kábelnél fogva húzza ki a csatlakozódugót az aljzatból. Óvja a kábelt a hőtöl, olajtól és éles peremektöl.

További biztonsági utasítások, biztonsági intézkedések

- Figyelmeztetés! Ne használjon sérült, repedt vagy deformálódott fűrészlapot.

- Ha az asztalbetét elhasználódott, cserélie le.

- Csak a gyártó által ajánlott fürészlapokat használjon, amelyek megfelel az EN 847-1 szabványnak. △ Figyelmeztetés! A fürészlap cseréjekor ügyeljen arra, hogy a vágásszélesség ne legyen kisebb, a fürészlap törzsvastagsága pedig ne legyen nagyobb a hasítóék vastagságánál!

- Ügyeljen arra, hogy a vágandó anyagnak megfelelő fűrészlapot válasszon.

- Viseljen megfelelő személyi védőfelszerelést. Ez a következőket tartalmazza: Hallásvédő a halláskárosodás kockázatának elkerülése érdekében, légzésvédő a veszélyes por belélegzési kockázatának csökkentése érdekében.

- A fűrészlapok és durva fűrészelt anyagok kezeléséhez viseljen kesztyűt.

- A fürészlapot védötokban kell hordozni, ha lehet.

- Viseljen védőszemüveget. A munka közben keletkező szikrák vagy a készülékből kikerülő szilánkok, forgács és por látásvesztést okozhat.

- Fa fűrészelésekor csatlakoztassa egy porgyűjtő berendezésre az elektromos szerszámot. A por keletkezését többek között a megmunkálandó anyag típusa, a helyi leválasztás jelentősége (összegyűjtés vagy forrás) és a burkolatok/terelőlemezek/vezetők helyes beállítása befolyásolja.

- Ne használjon erősen ötvözött gyorsacél (HSS acél) anyagú fűrészlapot.

- A tolóbotot vagy a tolófát mindig a tartójában tárolja az elektromos szerszámmal együtt, ha nem használja.

Karbantartás és fenntartás

- Minden beállítási és karbantartási munkához húzza ki a hálózati csatlakozódugót.

- A zajképződést különböző tényezők befolyásolják, többek között a fűrészlap tulajdonságai, valamint a fűrészlap és az elektromos szerszám állapota. Lehetőleg olyan fűrészlapot használjon, melyet csök-kentett zajterhelésre terveztek, illetve rendszeresen tartsa karban az elektromos szerszámot és cserél-hető szerelvényeit, és szükség esetén végezzen raj-tuk javítást, hogy csökkenjen a zajártalom.

- Ha észreveszi az elektromos szerszám, a védőberendezések vagy a szerszám cserélhető szerelvényeinek meghibásodását, azonnal jelentse ezt a biztonságért felelős személynek.

Biztonságos munkavégzés

- Használja a tolóbotot vagy a markolatot a tolófával, hogy biztonságosan a fűrészlaphoz vezethesse a munkadarabot.

- Ügyeljen arra, hogy a hasítóék mindig használatban legyen, és megfelelően legyen beállítva.

- Használja és állítsa be megfelelően a felső fűrész-lap-védőberendezést.

- Csak olyan fürészlapokat használjon, amelyek legnagyobb megengedett fordulatszáma meghaladja a szerszám maximális orsó fordulatszámát, és amelyek alkalmasak a vágandó anyaghoz.

- Ne végezzen szélezést vagy hornyolást anélkül, hogy megfelelő védőszerkezetet, például védőalagutat helyezne a fűrészasztal fölé.

- A körfűrészeket ne használja hasíték (a munkadarabban befeiezett vájat) fűrészelésére.

- Az elektromos szerszám szállításához csak a szál-lító elemeket használja. Soha ne használja a vé-dőberendezéseket a szerszám megfogására vagy szállítására.

• Ügyeljen arra, hogy a szállítás során a fűrészlap felső rész például egy védőberendezés által borítva legyen.
• Ügyeljen arra, hogy csak olyan hézagoló lapkákat és gyűrűket használjon, melyek megfelelnek a gyár-tó által megadott célnak.
• A gép körül a padlónak egyenesnek, tisztának és levált részecskéktől, például forgácstól és vágási maradványoktól mentesnek kell lenni.
• Mindig a fűrészlap oldala mellett dolgozzon.
• Addig semmilyen vágási maradékot vagy munkadarabrészt ne távolítson el a vágási területről, amíg a gép még müködik és a fűrészegység még nincs nyugalmi helyzetben.
• Ügyeljen arra, hogy lehetőség szerint mindig rögzítse a gépet egy mühelypadra vagy asztalra.
• A hosszú munkadarabokat biztosítsa, hogy a vágási folyamat végén ne billenjenek le (pl. legördítő állvánnyal vagy görgős bakkal).

⚠ Figyelem! Ne próbáljon járó fűrészlap mellett eltávolítani szilánkokat, forgácsokat vagy beszorult fadarabokat.

• Hibaelhárítás vagy beszorult fadarabok eltávolítása előtt kapcsolja ki a gépet. – Húzza ki a hálózati csatlakozódugót. –
• Át- és beállítási, mérési és tisztítási munkákat csak a motor kikapcsolása után végezzen. – Húzza ki a hálózati csatlakozódugót. –
• A bekapcsolás előtt ellenőrizze, hogy nem maradt-e a gépben kulcs és beállítószerszám.

⚠ FIGYELMEZTETÉS! Ez az elektromos szerszám üzem közben elektromágneses mezőt hoz létre. Ez a mező bizonyos körülmények között negatív hatással lehet az aktív vagy passzív orvosi implantátumokra. A komoly és súlyos sérülések kockázatának elkerülése érdekében javasoljuk, hogy az orvosi implantátummal rendelkező személyek az elektromos szerszám használata előtt keressék fel orvosukat és implantátumuk gyártóját.

Kiegészítő biztonsági utasítások a fűrészlapok kezeléséhez

1. Csak olyan cserélhető szerszámokat használjon, melyekkel magabiztosan dolgozik.
2. Vegye figyelembe a maximális fordulatszámot. Ne lépje túl a cserélhető szerszámra megadott maximális fordulatszámot. Tartsa be a megadott fordulatszám-tartományt, ha fel van tüntetve.

3. Ügyeljen a motor és a fűrészlap forgásirányára.

4. Ne használjon repedt cserélhető szerszámokat. Ha repedt a cserélhető szerszám, selejtezze ki. A javítása nem megengedett.

5. A befogófelületeket tisztítsa meg a szennyeződé- sektől, zsírtól, olajtól, víztől.
6. Ne használjon laza szükítőgyűrűket vagy -perse- lyeket a körfűrészlap furatainak szükítésére.
7. Ügyeljen arra, hogy a cserélhető szerszám biztosítására használt rögzített szükítőgyűrűk átmérője legalább ugyanakkora legyen, illetve átmérőjük legyen legalább a vágási átmérő 1/3-a.
8. Gondoskodjon arról, hogy a rögzített szükítőgyű-rük párhuzamosak legyenek egymással.
9. Bánjon óvatosan a cserélhető szerszámokkal. Legjobb, ha az eredeti csomagolásukban, vagy erre a célra készült tartóban tárolja őket. Viseljen védőkesztyűt, hogy javítsa a fogása biztonságát, és ezzel is csökkentse a sérülés veszélyét.
10. A cserélhető szerszámokkal végzett minden egyes munkálat előtt bizonyosodjon meg arról, hogy az összes biztonsági felszerelés szabály-szerűen rögzítve van.
11. A munka megkezdése előtt győződjön meg arról, hogy a használni kívánt cserélhető szerszám megfelel az elektromos szerszám műszaki feltételeinek, és szabályszerűen van rögzítve.
12. A mellékelt fürészlapot csak fa fürészelésére használja, soha ne használja fémek megmunkálásához.

6. Fennmaradó kockázatok

Az elektromos szerszám a technika jelenlegi állása és az elismert biztonságtechnikai előírások szerint készült. Használata közben azonban jelentkezhetnek fennmaradó kockázatok.

• Nem előírásszerű villamos csatlakozóvezetékek használatakor áramütés veszélye áll fenn.
• A nem nyilvánvaló maradék kockázatok minden elővigyázatosság ellenére sem szüntethetők meg.
• Minimálisra csökkenthetők azonban a „Biztonsági utasítások”, a „Rendeltetésszerű használat” és a kezelési útmutató együttes betartásával.
• Szükségtelenül ne terhelje túl a gépet: a fürészelés-kor kifejtett túl erős nyomás gyorsan megrongálja a fürészlapot. Ez a gép teljesítményének csökkenését eredményezheti a megmunkálás és a vágási pontosság terén.

• Kerülje a gép véletlen üzembe helyezését: a dugós csatlakozó a csatlakozó aljzatba való bevezetésekor nem szabad megnyomni a bekapcsoló gombot.

• Mindig a kézikönyvben javasolt szerszámot használja. Így biztosíthatja, hogy fűrésze mindig optimális teljesítménnyel működjön.

• A kezét tartsa távol a munkaterülettől, ha a gép üzemel.
• Mielött a beállítási és karbantartási munkákat megkezdené, kapcsolja ki a készüléket, és húzza ki a hálózati csatlakozót.

7. Műszaki adatok

Váltóáramú motor 230 V\~ 50 Hz

Teljesítmény 2200 W
Üzemmód S6 40%
Üresjárati fordulatszám	2800 perc-1
Keményfém fürészlap	∅ 315 x ∅ 30 x 3 mm
Fogak száma	24
Asztalméret	800 x 550 (950) mm
Max. vágási magasság, 90°	83 mm
Max. vágási magasság, 45°	53 mm
Magasságállítás	0–83 mm
Elfordítható fürészlap	0–45°
Tömeg, kb.	53 kg

A müszaki változtatás jogát fenntartjuk!

Zaj és vibráció

⚠ Figyelmeztetés: A zaj súlyos következményekkel járhat az egészség tekintetében. Ha a gép zaja meghaladja a 85 dB (A) értéket, akkor kérjük, viseljen megfelelő hallásvédőt.

Zajértékek

LwA hangteljesítményszint	105,2 dB(A)
LpA hangnyomásszint	90,2 dB(A)
KwA/pA bizonytalanság	3 dB(A)

8. Kicsomagolás

• Nyissa ki a csomagolást, és óvatosan vegye ki a készüléket.
• Távolítsa el a csomagolóanyagot, valamint a csomagolási/szállítási biztosítékokat (ha vannak).

• Ellenőrizze, hogy hiánytalan-e a szállítmány.

• Ellenőrizze a készülék és a tartozékok szállításból eredő sérüléseit. Kifogások esetén azonnal értesítse a beszállítót. Utólagos reklamációkat nem fogadunk el.

• Lehetőség szerint a jótállási idő leteltéig őrizze meg a csomagolást.
• A használatba vétel előtt ismerje meg a készüléket a kezelési útmutatóból.
• Tartozékként, valamint kopó és pótalkatrészként csak eredeti alkatrészeket használjon. Pótalkatrészeket szakkereskedőjénél vásárolhat.
• Rendelésnél adja meg a cikkszámot, valamint a gép típusát és gyártási évét.

⚠ FIGYELEM!

A készülék és a csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek a műanyag zacs-kókkal, fóliákkal és apró részekkel játsszanak! Len-nyelés és fulladás veszélye áll fenn!

9. Felépítés és kezelés

Üzembe helyezés előtt

• Az üzembe helyezés előtt szerelje fel az összes védelmi és biztonsági berendezést.
  • A fűrészlap mozogjon szabadon.
• Győződjön meg arról, hogy a feldolgozásra előkészített faanyagban nincsenek idegen testek, pl. szögek, csavarok stb.
• Mielött működteti a be-/kikapcsoló gombot, győződjön meg arról, hogy a fűrészlap helyesen van felszerelve, és hogy a mozgó alkatrészek könnyen járnak.
• A hálózati csatlakoztatás előtt győződjön meg arról, hogy az adattábla és a hálózat adatai megegyeznek.
• Csak megfelelően telepített védőérintkezővel ellátott, legalább 16 A-re biztosított csatlakozóaljzathoz csatlakoztassa a gépet.

Felépítés és kezelés

Figyelem! A körfürészen végzett minden karbantartási, átszerelési és szerelési műveletnél húzza ki a hálózati csatlakozót.

Helyezze az összes szállított alkatrészeket egy sík felületre. Csoportosítsa az egyforma alkatrészeket.

Megjegyzés: Ha a csatlakozásokat (kerek fejű vagy hatlapfejű) csavarral, hatlapfejű anyákkal és alátéttel rögzíti, akkor az alátétet az anya alá kell helyezni.

A csavarokat mindig kívülröl befelé helyezze be, és anyákkal belülröl rögzítse a csatlakozásokat.

Megjegyzés: A szerelés során az anyákat és a csavarokat csak annyira húzza meg, hogy ne tudjanak leesni.

Ha már a készre szerelés előtt szorosra húzza az anyákat és a csavarokat, akkor a készre szerelés nem végezhető el.

1. ábra

- Helyezze az asztallapot (1) egy mühelypadra (távolítsa el a motor alatti csomagoló párnázást (a)).

1,1. ábra

- Szerelje fel az állványlábat (2) az asztallapra (1) 2 db M6 x 16-os hatlapfejű csavarral, 2 db 6-os hézagoló alátéttel és 2 db M6-os anyával.

2. ábra

- Szerelje fel a kapcsolót (6) az asztallapra (1) 2 db M6 x 16-os hatlapfejű csavarral, 2 db 6-os hézagoló alátéttel és 2 db M6-os anyával.

3. ábra

- Szerelje fel az állványlábat (3) az asztallapra (1) 2 db M6 x 16-os hatlapfejű csavarral, 2 db 6-os hézagoló alátéttel és 2 db M6-os anyával.

4. ábra

- Szerelje fel az állványlábat (4) az asztallapra (1) 2 db M6 x 16-os hatlapfejű csavarral, 2 db 6-os hézagoló alátéttel és 2 db M6-os anyával.

5. ábra

- Szerelje fel az állványlábat (5) és a tömlőtartót (b) az asztallapra (1) 2 db M6 x 16-os hatlapfejű csavarral, 2 db 6-os hézagoló alátéttel és 2 db M6-os anyával.

6. / 6.1. ábra

- Szereljen fel 2 db hosszanti támaszt (10) és 2 db haránttámaszt (9) az állványlábakra (2, 3, 4 és 5) 12 db M6 x 16-os hatlapfejű csavarral, 12 db 6-os alátéttel és 12 db M6-os hatlapú anyával.

7. / 7.1. / 7.2. / 7.3. ábra

- Szerelje fel az asztalhosszabbító lapot (8) két tartó-rúddal (11) az asztallapra és a haránttámaszra 6 db M6 x 16 hatlapfejű csavarral, 6 db 6-os alátéttel és 6 db M6 hatlapú anyával.

- Kézzel, finoman húzza meg a csavarokat. (Az asztallap (8) oldalra is szerelhető asztalszélesítőként a rövidebb tartórudakkal.)

8. ábra

- Szerelje fel az elszívócsonkot (14) az alsó fűrészlapvédőre (13) 4 db M 4 x 10 hatlapfejű csavarral és 4 db 4-es alátéttel.

9. ábra

- Szerelje fel a mozgatóelemet (16) a hátsó állványlábakra (4 és 5) 4 db M6 x 16 hatlapfejű csavarral, 4 db 6-os alátéttel és 4 db M6 anyával.

10. ábra

- Állítsa a gépet a lábakra, húzza meg az asztalon, a lábakon és a tartórudakon lévő összes csavart (a mozgatóelemen kívül).

11. ábra

- Húzza meg erősen a mozgatóelemet abban az állásban, amelynél a kerekek enyhén érintik a padlót.

12. / 12.1. ábra

- Szerelje fel a hasítóéket (18) a fürészlapnál (32) úgy, ahogyan az ábra (12/12.1) mutatja. - Lazítsa meg kissé a csavart, (ne csavarja ki teljesen) a beállítás után húzza meg újra. A fürészlap betétrészét (19, 13. ábra) ehhez el kell távolítani.

13. ábra

- A hasítóék (18) beállítása után rögzítse ismét a fű-részlap betétrészét (19) 4 db M 6 x 16-os peremes csavarral.

14. ábra

- Szerelje fel a fedőburkolatot (20) a hasítóékre (18) M 6 x 25 félgömbfejű csavarral, 6-os alátéttel és M6 szárnyas anyával.

15. ábra

- Rögzítse az elszívó tömlőt (21) az elszívó burkolat- hoz (20) és az elszívócsonkhoz (14).

16. / 16.1. ábra

- Rögzítse a kampós csavart 2 db 6-os alátéttel és 2 db M6 anyával a láb jobb oldalán. Erre van akasztva a fűrészlapkulcs és a tolóbot. - A két szállítási fogantyút a fűrész elejére, a bal és a jobb oldali lábakra kell felszerelni 4 db M 6 x 16 hatlapfejű csavarral, 4 db 6-os alátéttel és 4 db M 6 anyával.

A hosszütköző felszerelése, 17. / 17.1 ábra

- Helyezze a szorítólemezre a csapágyidomokat. A szorítólemezt 2 db M6 x 30-as hengeresfejű csavarral, 2 db A 6,4-es fogazott alátéttel és 2 db hatlapú anyával szerelje az asztallapra.

Az ütközösín felszerelése, 18. ábra

• A köztes lemezt 2 db M6 x 50-es lapos gömbfejű csavarral, 2 db A 6-os alátéttel és 2 db szárnyas anyával szerelje a hosszütközöre.
• Tolja a köztes lemezre az ütközösínt, és a szárnyas anyákkal szorítsa be.
• Jelmagyarázat: 1 = magas felfekvési felület 2 = alacsony felfekvési felület
• Beszorításhoz húzza fel a szorító csappantyút, kioldáshoz nyomja le.

Fürészlap cseréje, 19. ábra

⚠ Figyelem! Húzza ki a hálózati csatlakozót, és viseljen védőkesztyűt.

- Lazítsa meg az elszívó burkolat szárnyas csavarját (20), és távolítsa el.

20. ábra

- Lazítsa meg az asztalbetét 4 db kereszthornyos csavarját (19), és távolítsa el.

21. ábra

- Állítsa a fűrészlapot teljesen felfelé, és oldja ki a csavart a fűrészlapkulccsal.

Figyelem! Balos menet

22. ábra

• Távolítsa el a fűrészlapkarimát (31) és a fűrészlapot (32).
  • Cserélje ki a fűrészlapot (32).
• A fűrészlapkarima (31) szerelésekor ügyeljen a be-marásra.
• A fürészlap cseréje után ellenőrizze a hasítóék beállítását, és szerelje vissza az asztalbetétet (19) és az elszívó burkolatot (20).

Az elszívó berendezés csatlakoztatása (15. ábra)

⚠ FIGYELMEZTETÉS!

A szemek szérepülő forgácsok által okozott sérülésének veszélye

- Viseljen védőszemüveget.

- Csak megfelelő forgácselszívó berendezéssel üzemeltesse a terméket. Ne használjon háztartási porszívót.

1. Csatlakoztasson egy megfelelő forgácselszívó berendezést (nincs a szállított elemek között) az elszívócsonkra (14).

2. Csatlakoztassa egy megfelelő forgácselszívó berendezés (pl. multifunkciós porszívó) elszívó tömlőjét (21) az elszívócsonkra (14).

FIGYELEM!

Rendszeresen ellenőrizze és tisztítsa az elszívócsatornákat.

10. Szállítás

Ha az elülső oldalánál megemeli a gépet, akkor a helyigényektöl függően könnyedén áthelyezheti a műhelyen belül.

11. Munkavégzési utasítások

Javasoljuk, hogy minden egyes új beállítás után végezzen el egy próbavágást a beállított méretek ellenőrzéséhez.

A fűrész bekapcsolása után várja meg, hogy a fűrész-lap elérje a maximális fordulatszámát, mielőtt vágást végezne vele.

A hosszú munkadarabokat biztosítsa, hogy a vágási folyamat végén ne billenjenek le (például legördítő állvánnyal stb.)

Figyeljen a bevágásra.

A készüléket csak elszívással üzemeltesse. Rendszeresen ellenőrizze és tisztítsa az elszívócsatornákat.

Ügyeljen arra, hogy a vágandó anyagnak megfelelő fűrészlapot válasszon.

Fa fűrészelésekor csatlakoztassa egy porgyűjtő berendezésre az elektromos szerszámot.

Ne használjon erősen ötvözött gyorsacél (HSS acél) anyagú fűrészlapot.

Használja a tolóbotot vagy a fogantyút a tolófával, hogy biztonságosan a fűrészlaphoz vezethesse a munkadarabot. A tolóbotot vagy a tolófát mindig az elektromos szerszámmal együtt tárolja, ha nem használja.

A fűrészlap dölésének állítása

• A két rögzítőcsavar meglazítása után a fűrészlap 90° és 45° között fokozatosan állítható (lásd a ská-lát).
• Ellenőrizze a beállítást egy próbavágással.
• Az állítócsavarokat szükség szerint állítsa be.

A fűrészlap magasságállítása

A fürészlap 0 és 83 mm-es vágási magasság között fokozatmentesen állítható.

• A biztonságos és tiszta munkavégzés érdekében kisebb fűrészlap kiemelkedést válasszon a munkadarabhoz képest.
• A hasítóék beállítását a 23. ábrán látható módon végezze.

A hasítóék egy fontos biztonsági berendezés, amely vezeti a munkadarabot, és megakadályozza a vágásrés bezáródását a fűrészlap mögött, valamint a munkadarab visszaütését. Vegye figyelembe a hasítóék vastagságát. A hasítóék nem lehet vékonyabb, mint a fűrészlap teste, és nem lehet vastagabb, mint annak vágásrés-szélessége.

• Csak 315 mm átmérőjű és 2,4 mm vastagságú fű-részlapokat (3,0 mm-es fogakkal) szabad használni.
• A burkolatot minden müveleti lépésnél süllyessze a munkadarabra. A burkolat minden müveleti lépésnél vízszintesen álljon a fűrészlap felett.

Hosszanti vágások

• Párhuzamos vágásokhoz helyezze be a hosszanti ütközót.
• 120 mm feletti vágásoknál használja az ütköző vonalzót a magasabb ütköző oldalával (18. ábra), 120 mm-es vágási szélesség alatt pedig az alacsonyabb ütköző oldalával (18. ábra). A munkadarabot a mellékelt tolóbottal vezesse.

Keresztvágások

- Keresztirányú és szögben végzett vágásokhoz helyezzen be tolószánokat.

Munkavégzés körfűrészgépen

Szélesebb munkadarabok vágása, 24. ábra

A megmunkálandó munkadarab szélessége több mint 120 mm

Munkafolyamat:

• A tervezett munkadarab-szélességnek megfelelően állítsa be a hosszütközöt.

• Ügyeljen a keze biztos megtámasztására.

• Ha a vágás során keskeny munkadarabok válnak le, akkor a szerszámterületen a munkadarabot csak a jobb kezével vagy egy tolóbottal tolja előre.

• Ha fennáll a veszélye, hogy a munkadarab beszorul a körfűrészlap, a feszítőék és az ütköző közé, akkor húzza vissza az ütközót a fűrészlap közepéig, vagy használjon rövid segédütközót.
• Az ábrákon a felső elszívó burkolat csak sejtetve vagy egyes esetekben egyáltalán nem látható, hogy a munkafolyamat vagy a szerkezet jobban érthető legyen.
• A felső elszívó burkolatra a jelzett munkafolyamatok mindegyikénél szükség van.

Keskeny munkadarabok vágása, 25. ábra

120 mm-nél kisebb szélességű munkadarabok hosz- szanti vágásaihoz feltétlenül igénybe kell venni egy tolóbot segítségét.

A tolóbotot a szállított elemek tartalmazzák. A kopott vagy sérült tolóbotot haladéktalanul cserélje ki.

• A tervezett munkadarab-szélességnek megfelelően állítsa be a párhuzamos ütközöt.
• Tolja a munkadarabot mindkét kezével előre, a fűrészlap területén feltétlenül használjon tolóbotot segédeszközként.
• A munkadarabot mindig a hasítóék végéig kell tolni.

△ Figyelem! Rövid munkadarabok esetén már a vágás kezdetén használja a tolóbotot.

Élek és lécek vágása, 26. ábra

Munkafolyamat:

• Szerelje fel a kis felfekvő felületű hosszütközót, vagy használion segédütközót.
• Addig tolja előre a munkadarabot a tolóbottal, amíg a munkadarab vége a hasítóék tartományába nem kerül.
• A hosszú munkadarabokat biztosítsa asztalhoszszabbítóval, hogy a vágási folyamat végén ne billenjenek le.

Keresztirányú vágások végrehajtása, 27. ábra

Munkafolyamat:

• Úgy helyezze el az elvezető lécet, hogy a levágott munkadarabok ne érhessenek a fürészlap emelkedő részéhez.
• Csak keresztütközővel vagy keresztcsúszkával vezesse be a munkadarabokat.
• Ne kézzel vegye el a munkadarab környékéről a lehulló darabokat.

12. Elektromos csatlakoztatás

A telepített villanymotor üzemkész állapotban van csatlakoztatva. A csatlakoztatás megfelel a vonatkozó VDE és DIN előírásoknak. Az ügyfél által biztosított hálózati csatlakozásnak, valamint az alkalmazott hosszabbító vezetéknek meg kell felelnie ezen előírásoknak.

Sérült elektromos csatlakozóvezetékek

Az elektromos csatlakozóvezetékeken gyakran sérült a szigetelés.

Ennek okai a következők:

• Megnyomódások, ha a csatlakozóvezetékeket ablak- vagy ajtónyílásokon vezeti át.
• Megtörések, amikor szakszerűtlenül vezetik vagy rögzítik a csatlakozóvezetéket.
• Elnyíródások, amikor áthajtanak a csatlakozóvezetéken.
• A szigetelés sérülései, amikor a vezetéket kirántják a konnektorból.
• Repedések a szigetelés elöregedése miatt.

Az ilyen sérült elektromos csatlakozóvezetékek nem használhatók, és a szigetelés sérülései miatt életveszélyesek.

Rendszeresen ellenőrizze az elektromos csatlakozóvezetékek sérüléseit. Ügyeljen arra, hogy a csatlakozóvezeték az ellenőrzéskor ne legyen az áramhálózatra csatlakoztatva.

Az elektromos csatlakozóvezetékeknek meg kell felelniük a vonatkozó VDE- és DIN-előírásoknak. Csak azonos jelölésű csatlakozó vezetékeket használjon.

A csatlakozókábelen kötelező a nyomtatott típusmegnevezés megléte.

Váltóáramú motor:

• A hálózati feszültség értéke 230 V váltóáram legyen.
• A legfeljebb 25 m hosszú hosszabbító vezetékek legalább 1,5 négyzetmilliméter keresztmetszettel kell rendelkezzenek.

13. Karbantartás

Figyelmeztetés! Minden beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozódugót!

Általános karbantartási intézkedések

• A védőberendezéseket, levegőnyílásokat és a motorházat tartsa portól és szennyeződéstől mentesen, amennyire csak lehetséges. A készüléket törölje le tiszta ronggyal, vagy fúvassa ki alacsony nyomású sűrített levegővel.
• Azt javasoljuk, hogy a készüléket minden használat után tisztítsa meg.
• Rendszeresen tisztítsa meg a készüléket egy nedves ruhával és egy kis kenőszappannal. Ne használjon tisztító- vagy oldószereket, mivel ezek kikezdhetik a készülék műanyag alkatrészeit. Ügyeljen arra, hogy ne juthasson víz a készülék belsejébe.
• A szerszám élettartamának meghosszabbítása érdekében havonta olajozza a forgó alkatrészeket. Ne olajozza meg a motort.

Szervizinformációk

Vegye figyelembe, hogy ennél a terméknél a következő alkatrészek használati vagy természetes kopásnak kitett elemek, illetve a következő alkatrészekre használati anyagokként van szükség.

Kopásnak kitett alkatrészek*: asztalbetét, tolóbot, fűrészlap

* nem szerepel kötelezően a szállított elemek között!

Csatlakoztatások és javítások

A csatlakoztatásokat és az elektromos szerelvényen végzett javításokat csak villanyszerelő hajthatja végre.

Információ kérése esetén a következő adatokat adja meg:

• A motor áramneme
• A gép típustáblájának adatai
• A motor típustáblájának adatai

Pótalkatrészeket és tartozékokat szervizközpontunktól vásárolhat. Ehhez szkennelje be a címlapon található QR-kódot.

14. Tárolás

• Sötét, száraz és fagymentes, valamint gyermekek számára nem hozzáférhető helyen tárolja a készüléket és tartozékait.
• Az optimális tárolási hőmérséklet 5 °C és 30 °C között van.
• A szerszámot az eredeti csomagolásában tárolja.
• Letakarással védje a szerszámot a portól és a nedvességtől.
• A kezelési útmutatót a szerszám mellett tárolja.

15. Ártalmatlanítás és újrahasznosítás

A készülék olyan csomagolásban található, amely megakadályozza a szállítás közbeni sé-rüléseket. Ez a csomagolás nyersanyag, így újra felhasználható vagy a nyersanyag-körfor-gásba visszaforgatható. A készülék és annak tartozékai különböző anyagokból állnak, pl.

fémböl és műanyagokból. A hibás alkotóelemeket juttassa el az újrahasznosító helyekre. Érdeklődjön a szakkereskedésben vagy a helyi önkormányzatnál!

Ne dobja a használt berendezéseket a háztartási hulladékba!

Ez a szimbólum arra hívja fel a figyelmet, hogy a terméket az elektromos és elektronikus berendezések hulladékairól szóló irányelv (2012/19/EU) és a nemzeti törvények értelmé- ben nem szabad a háztartási hulladékba dobni. Ezt a terméket egy erre alkalmas gyűjtőhelyen kell leadni. Ez történhet például egy hasonló termék vásárlásakor történő leadással vagy egy elektromos és elektronikus berendezések hulladékait újrahasznosító hivatalos gyűjtőhelyen történő leadással. A használt berendezések szakszerűtlen kezelése a használt elektromos és elektronikai berendezésekben gyakran megtalálható potenciálisan veszélyes anyagok miatt negatív hatással lehet a környezetre és az emberek egészségére. Ezen termék szakszerű ártalmatlanításával ráadásul a természeti erőforrások hatékony használatához is hozzájárul. A használt berendezések gyűjtőhelyeivel kapcsolatban a városvezetésnél, a helyi közterület-fenn-tartónál, az elektromos és elektronikus berendezések hivatalos gyűjtőhelyén vagy a hulladékszállító vállalat-nál érdeklődhet.

16. Hibaelhárítás

A következő táblázat bemutatja a hibák tüneteit, és ismerteti azok elhárításának módját arra az esetre, ha az Ön által vásárolt gép nem működne megfelelően. Ha a problémát ezzel nem sikerül lokalizálni és orvosolni, forduljon az illetékes szervizhez.

Üzemzavar Lehetséges ok Megoldás
A motor leállítását követően a fűrészlap kilazul	A rögzítőanya nincs meghúzva	Húzza meg a rögzítőanyát
A motor nem indul be	Leoldott a biztosíték Ellenőrizze	a hálózati biztosítékot
	Hibás a hosszabbító vezeték	Cserélje ki a hosszabbító vezetéket
	Rossz a csatlakozás a motornál vagy a kapcsolónál	Villamos szakemberrel ellenőriztesse
	Hibás a motor vagy a kapcsoló	Villamos szakemberrel ellenőriztesse
A motor forgásiránya nem megfelelő	Meghibásodott a kondenzátor	Villamos szakemberrel ellenőriztesse
	Rossz a csatlakozás	Villamos szakemberrel cseréltesse fel a fali aljzat polaritását
A motornak nincs teljesítménye, a biztosíték működésbe lép	Túl kicsi a hosszabbító vezeték keresztmetszete	Lásd: Elektromos csatlakoztatás
	Túlterheli a motort a tompa fűrészlap	A fűrészlap cseréje
Égésnyomok a vágási felületeken	Tompa a fűrészlap Élezze meg	cserélje ki a fűrészlapot
	Nem megfelelő a fűrészlap Cserélje ki a fűrészlapot

A nyilvánvaló hibákat ki kell jelenteni számított 8 napon belül az áruk, különben a vevő elveszti minden igényt az ilyen hibák. Kínálunk garanciát a gépeinket a megfelelő kezelés időtartamának hallgatólagos garancia a szállítás időpontját oly módon, hogy cserélje ki minden egyes része ezen idő alatt észlelhető a sorban anyag-vagy gyártási legyen hiábavaló, ingyen. Az alkatrészeket, hogy nem termel magunkat, hogy csak olyan garanciát, hiszen jogosultak jótállási igények beszállítókkal szemben. A költségek beillesztése az új részek a vevőnek. Átalakítása és csökkentése követelések és egyéb kártérítési igények ki vannak zárva.

Záruka CZ
