MANUALE UTENTE HS120 SCHEPPACH

Spiegazione dei simboli sull'apparecchio

L'utilizzo di simboli in questo manuale serve ad attirare la vostra attenzione sui possibili rischi. I simboli di sicurezza e le spiegazioni che li accompagnano devono essere perfettamente compresi. Le avvertenze in quanto tali non eliminano i rischi e non possono sostituire le misure atte a prevenire gli infortuni.

	Avviso - Per ridurre il rischio di lesioni, leggere le istruzioni per l'uso.
	Indossare degli otoprotettori. L'esposizione al rumore può provocare la perdita dell'udito.
	Indossare una maschera respiratoria antipolvere. Durante la lavorazione del legno e di altri materiali si può generare della polvere nociva per la salute. Non è consentita la lavorazione di materiali contenenti amianto!
	Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.
	Attenzione! Pericolo di lesioni! Non mettere nella lama della sega in movimento!
⚠ Attenzione!	Nel presente manuale di istruzioni i punti riguardanti la sicurezza sono contrassegnati dal seguente simbolo.

Indice:

Pagina:

1. Introduzione 52
2. Descrizione dell'apparecchio 52
3. Contenuto della fornitura 52
4. Impiego conforme alla destinazione d'uso.... 53
5. Indicazioni di sicurezza generali 53
6. Rischi residui 57
7. Dati tecnici 57
8. Disimballaggio 57
9. Montaggio e utilizzo....58
10. Trasporto....60
11. Istruzioni di lavoro....60
12. Allacciamento elettrico 61
13. Manutenzione 62
14. Stoccaggio 62
15. Smaltimento e riciclaggio 62
16. Risoluzione dei guasti....63

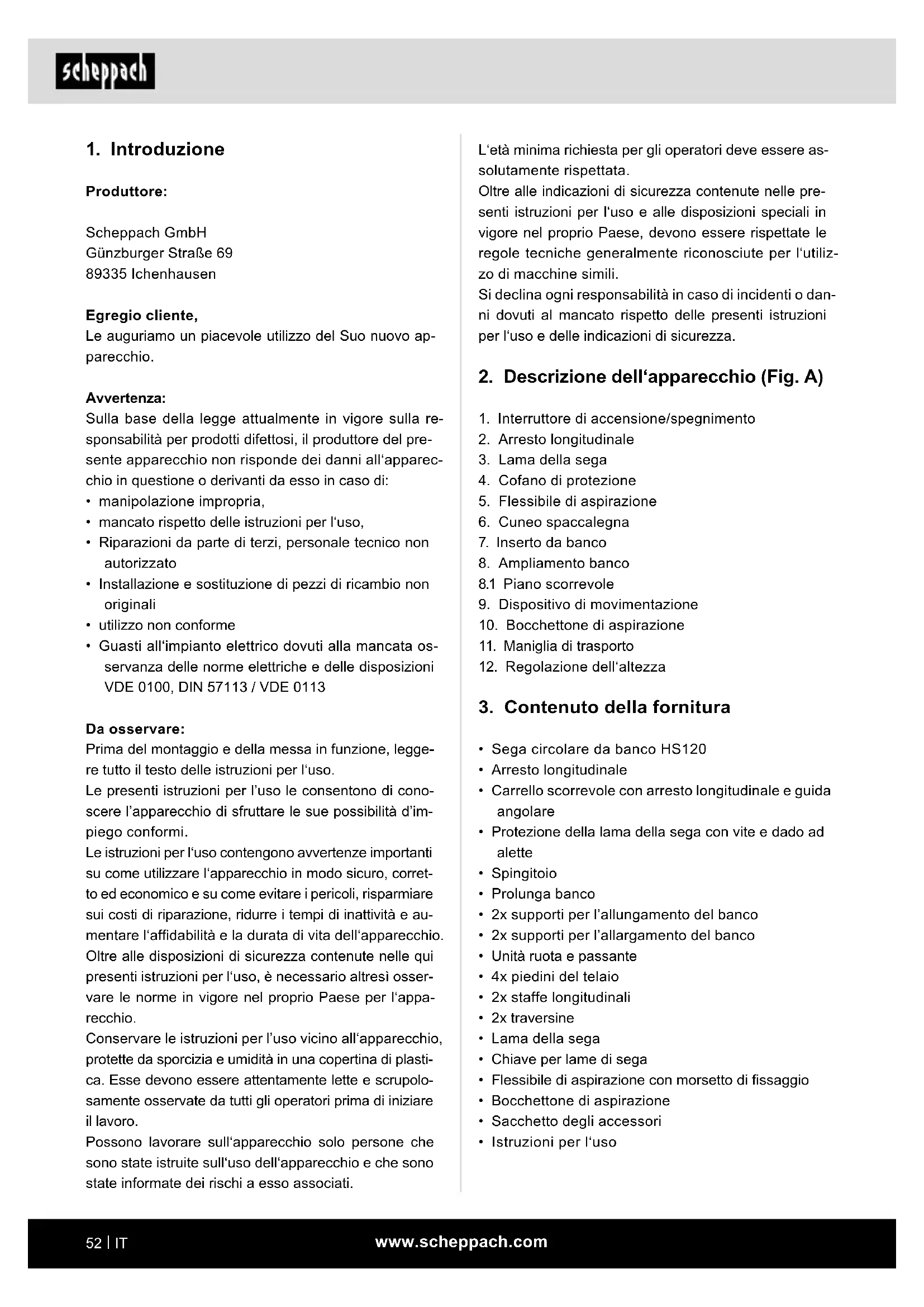

1. Introduzione

Produttore:

Scheppach GmbH

Le auguriamo un piacevole utilizzo del Suo nuovo apparecchio.

Avvertenza:

Sulla base della legge attualmente in vigore sulla responsabilità per prodotti difettosi, il produttore del presente apparecchio non risponde dei danni all'apparecchio in questione o derivanti da esso in caso di:

• manipolazione impropria,
- mancato rispetto delle istruzioni per l'uso,
- Riparazioni da parte di terzi, personale tecnico non autorizzato
- Installazione e sostituzione di pezzi di ricambio non originali
• utilizzo non conforme
- Guasti all'impianto elettrico dovuti alla mancata osservanza delle norme elettriche e delle disposizioni VDE 0100, DIN 57113 / VDE 0113

Da osservare:

Prima del montaggio e della messa in funzione, leggere tutto il testo delle istruzioni per l'uso.

Le presenti istruzioni per l'uso le consentono di conoscere l'apparecchio di sfruttare le sue possibilità d'impiego conformi.

Le istruzioni per l'uso contengono avvertenze importanti su come utilizzare l'apparecchio in modo sicuro, corretto ed economico e su come evitare i pericoli, risparmiare sui costi di riparazione, ridurre i tempi di inattività e aumentare l'affidabilità e la durata di vita dell'apparecchio. Oltre alle disposizioni di sicurezza contenute nelle qui presenti istruzioni per l'uso, è necessario altresì osservare le norme in vigore nel proprio Paese per l'apparecchio.

Conservare le istruzioni per l'uso vicino all'apparecchio, protette da sporcizia e umidità in una copertina di plastica. Esse devono essere attentamente lette e scrupolosamente osservate da tutti gli operatori prima di iniziare il lavoro.

Possono lavorare sull'apparecchio solo persone che sono state istruite sull'uso dell'apparecchio e che sono state informate dei rischi a esso associati.

L'età minima richiesta per gli operatori deve essere assolutamente rispettata.

Oltre alle indicazioni di sicurezza contenute nelle presenti istruzioni per l'uso e alle disposizioni speciali in vigore nel proprio Paese, devono essere rispettate le regole tecniche generalmente riconosciute per l'utilizzo di macchine simili.

Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

2. Descrizione dell'apparecchio (Fig. A)

1. Interruttore di accensione/spegnimento
2. Arresto longitudinale
3. Lama della sega
4. Cofano di protezione
5. Flessibile di aspirazione
6. Cuneo spaccalegna
7. Inserto da banco
8. Ampliamento banco
   8.1 Piano scorrevole
9. Dispositivo di movimentazione
10. Bocchettone di aspirazione
11. Maniglia di trasporto
12. Regolazione dell'altezza

3. Contenuto della fornitura

• Sega circolare da banco HS120
• Arresto longitudinale
• Carrello scorrevole con arresto longitudinale e guida angolare
• Protezione della lama della sega con vite e dado ad alette
• Spingitoio
• Prolunga banco
• 2x supporti per l'allungamento del banco
  • 2x supporti per l'allargamento del banco
• Unità ruota e passante
• 4x piedini del telaio
  • 2x staffe longitudinali
• 2x traversine
• Lama della sega
  • Chiave per lame di sega
  • Flessibile di aspirazione con morsetto di fissaggio
  • Bocchettone di aspirazione
• Sacchetto degli accessori
• Istruzioni per l'uso

4. Impiego conforme alla destinazione d'uso

La sega circolare da banco è destinata al taglio longitudinale e trasversale (solo con battuta trasversale) di tutti i tipi di legno, in funzione delle dimensioni della macchina.

Non è consentito tagliare legname rotondo di alcun tipo.

Utilizzare la macchina solo in modo conforme all'u-so previsto.

Un uso diverso o che oltrepassi quello previsto è da considerarsi non conforme. Eventuali danni o lesioni di qualsiasi tipo derivanti da quanto sopra sono di responsabilità dell'utente/operatore e non del fabbricante.

Si possono utilizzare solo lame per sega adatte alla macchina (lame metallo duro o cromo-vanadio).

È vietato l'utilizzo di lame per sega in acciaio super rapido e dischi sezionatori di qualsiasi tipo. L'osservanza delle indicazioni di sicurezza, nonché il rispetto delle istruzioni di montaggio e delle indicazioni operative contenute nelle istruzioni per l'uso sono fondamentali al fine di un utilizzo del dispositivo conforme alla destinazione d'uso.

Le persone che azionano e sottopongono a manuten- zione la macchina devono aver preso confidenza con essa ed essere istruite sui potenziali pericoli che ne de- rivano. Occorre inoltre attenersi scrupolosamente alle norme antinfortunistiche in vigore.

Rispettare le altre norme generali nel campo della medicina del lavoro e della tecnica di sicurezza.

Attenzione!

Quando si utilizzano gli apparecchi, occorre attenersi ad alcune misure di sicurezza per evitare lesioni e danni. Leggere dunque attentamente e in modo completo le presenti istruzioni per l'uso / indicazioni di sicurezza. Conservare con cura queste istruzioni in modo da avere sempre a disposizione le necessarie informazioni. Qualora l'apparecchio venga ceduto ad un'altra persona, consegnarle anche queste istruzioni per l'uso / indicazioni di sicurezza. Si declina ogni responsabilità in caso di incidenti o danni dovuti al mancato rispetto delle presenti istruzioni per l'uso e delle indicazioni di sicurezza.

Modifiche alla macchina escludono completamente la responsabilità del produttore per i danni che ne derivano.

Nonostante l'uso conforme alla destinazione d'uso, alcuni fattori di rischio non possono essere completamente eliminati. A causa della struttura e del montaggio della macchina si possono presentare i seguenti rischi:

• contatto della lama della sega in zona non coperta della sega stessa.
• accesso alla lama della sega in funzione (pericolo di taglio)
• Contraccolpo di pezzi da lavorare e parti dei pezzi da lavorare.
  • Rotture della lama della sega.
• Proiezione di pezzi in metallo duro difettosi della lama della sega.
• danni all'udito a causa del non utilizzo dei necessari otoprotettori.
• emissioni dannose per la salute di polvere di legno se si utilizza il prodotto in ambienti chiusi.

Si prega di osservare che i nostri apparecchi non sono destinati a un uso commerciale, artigianale o industriale. Non ci si assume alcuna responsabilità se l'apparecchio è impiegato nel quadro di un'attività commerciale, artigianale, industriale o simili.

5. Indicazioni di sicurezza generali

Attenzione! Quando si utilizzano elettroutensili adottare le seguenti misure di sicurezza basilari per la protezione contro le scosse elettriche, le lesioni o il pericolo di incendio. Leggere tutte le avvertenze prima di utilizzare il presente elettroutensile e conservare con cura le avvertenze di sicurezza.

Lavorare in sicurezza

1. Mantenere in ordine la zona di lavoro
2. Disordine nell'area di lavoro può causare infortuni.
3. Tenere in considerazione gli influssi ambientali
4. Non esporre gli attrezzi elettrici alla pioggia.
5. Non utilizzare gli attrezzi elettrici in ambiente umido o bagnato.
6. Provvedere a una buona illuminazione della zona di lavoro.

7. Non utilizzare gli elettroutensile in luoghi esposti a rischio di incendio o esplosione.

8. Proteggersi da scosse elettriche

- Evitare il contatto del corpo con componenti messi a terra (per esempio tubi, radiatori, piastre elettriche, refrigeratori).

1. Tenere i bambini lontani!

- Non lasciare che altre persone tocchino l'attrezzo o il cavo, tenerle lontane dalla propria zona di lavoro.

1. Conservare gli attrezzi elettrici non utilizzati in modo sicuro

- Gli attrezzi elettrici inutilizzati devono essere depositati in un luogo asciutto, alto o comunque chiuso, fuori dalla portata di bambini.

1. Non sovraccaricare l'attrezzo elettrico

- Funzionano meglio e in modo più sicuro nel campo di potenza indicato.

1. Utilizzare il giusto attrezzo elettrico

- Non utilizzare attrezzi elettrici deboli per lavori pesanti.

- Non utilizzare l'attrezzo elettrico per scopi non previsti. Ad esempio non utilizzare seghe circolari manuali per tagliare rami di alberi o tronchi di legno.

- Non utilizzare l'elettroutensile per tagliare legna da combustione.

1. Indossare abbigliamento adeguato

- Non indossare abbigliamento largo o gioielli perché potrebbero essere catturati da componenti in movimento.

- Durante i lavori all'aperto si raccomandano calzature antiscivolo.

- In caso di capelli lunghi, indossare una retina per raccogliere i capelli.

1. Utilizzare i dispositivi di protezione

- Indossare degli occhiali protettivi.

- Quando si eseguono lavori che producono polvere, è necessario indossare una mascherina di protezione delle vie respiratorie.

1. Collegare il dispositivo di aspirazione della polvere

- Se sono presenti collegamenti per l'aspirazione della polvere e il dispositivo di raccolta, assicurarsi che siano collegati e vengano utilizzati corretta- mente.

- L'esercizio in ambienti chiusi è consentito solo con un impianto di aspirazione adeguato.

1. Bloccare il pezzo da lavorare

- Utilizzare dei dispositivi di serraggio o una morsa a vite per tenere fermo il pezzo da lavorare. In questo modo viene mantenuto in modo più sicuro che con le mani ed è possibile usare la macchina con entrambe le mani.

- In caso di pezzi lunghi, occorre un supporto aggiuntivo (tavolo, cavalletti, ecc.) per evitare il ribaltamento della macchina.

- Spingere sempre il pezzo saldamente verso la piastra di lavoro e la battuta per evitare il traballamento o la rotazione del pezzo.

1. Evitare posizioni del corpo anomale

- Accertarsi che la posizione sia sicura e mantene-re sempre l'equilibrio.

- Evitare posizioni maldestre delle mani che, in caso di scivolamento improvviso, possano causare il contatto di una o di entrambe le mani con la lama.

1. Prendersi cura degli attrezzi elettrici con diligenza

- Mantenere gli utensili di taglio affilati e puliti al fine di lavorare in modo migliore e più sicuro.

- Attenersi alle avvertenze per la lubrificazione e la sostituzione dell'attrezzo.

- Controllare regolarmente la linea di allacciamento dell'attrezzo elettrico e farlo sostituire da un esperto in caso di danneggiamento.

- Verificare regolarmente i cordoni di prolunga e sostituirli qualora fossero danneggiati.

- Mantenere le impugnature asciutte, pulite e libere da olio e grasso.

1. Estrarre la spina dalla presa

- Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando la lama della sega è in movimento.

- In caso di inutilizzo dell'attrezzo elettrico, prima della manutenzione e durante la sostituzione di attrezzi, per esempio lama, trapano, fresa.

1. Non lasciare inserite alcuna chiave dell'attrezzo

- Verificare prima dell'accensione che la chiave e gli attrezzi di regolazione siano stati rimossi.

1. Evitare l'avviamento inavvertito

- Accertarsi che l'interruttore sia spento quando si inserisce la spina nella presa.

1. Utilizzare il cavo di prolunga per la zona esterna

- All'aperto utilizzare solo cavi di prolunga consentiti e opportunamente contrassegnati a tale scopo.

- Utilizzare il tamburo avvolgicavo solo in stato srotolato.

1. Stare sempre all'erta

⚠ Fare attenzione a cosa si sta facendo. Attenersi alle regole di buonsenso durante il lavoro. Non utilizzare l'elettroutensile in caso di mancata concentrazione.

1. Verificare che l'attrezzo elettrico non sia danneggiato

- Prima di utilizzare l'attrezzo elettrico, controllare scrupolosamente che i dispositivi di protezione o le parti leggermente danneggiate funzionino correttamente.

- Controllare che le parti mobili funzionino correttamente e non si blocchino, e che non siano danneggiate. Tutti i componenti devono essere montati correttamente e tutte le condizioni devono essere soddisfatte al fine di garantire un esercizio perfetto dell'elettroutensile.

- La calotta protettiva mobile non deve essere bloccata in posizione aperta.

- Dispositivi di protezione e componenti danneggiati devono essere riparati o sostituiti in modo conforme da un'officina specializzata riconosciuta, salvo diversamente indicato nelle istruzioni per l'uso.

- Gli interruttori danneggiati devono essere sostituiti presso un'officina di assistenza.

- Non utilizzare cavi di collegamento difettosi o danneggiati.

- Non utilizzare attrezzi elettrici il cui l'interruttore non può essere acceso o spento.

1. ATTENZIONE!

- In caso di tagli a doppia bisellatura, prestare particolare attenzione.

1. ATTENZIONE!

- L'utilizzo di altri utensili e accessori può implicare un pericolo di lesioni.

1. Far riparare l'elettroutensile da un tecnico elettricista qualificato

- Il presente utensile elettrico è conforme alle disposizioni di sicurezza pertinenti. Le riparazioni devono essere effettuate solo da un esperto elettricista utilizzando pezzi di ricambio originali, altrimenti si rischiano infortuni dell'utilizzatore.

1. Non utilizzare il cavo per scopi a cui non è destinato.

- Non estrarre la spina dalla presa tirando il cavo. Proteggere il cavo da calore, olio e spigoli appuntiti.

Ulteriori misure e indicazioni di sicurezza

- Avviso! Non utilizzare lame rotte, deformate o danneggiate.

- Sostituire l'inserto tavola usurato.

- Utilizzare solo lame della sega accomandate dal fabbricante conformi alla norma EN 847-1.

⚠ Avviso! All'atto della sostituzione della lama della sega, assicurarsi che la larghezza di taglio non sia inferiore e lo spessore della lama originaria non sia superiore allo spessore del cuneo spaccalegna!

- Accertarsi che venga scelta una lama adatta al materiale da tagliare.

- Indossare i dispositivi di protezione individuale adeguati. Questo include: Otoprotettori per evitare il rischio di sordità, protezione respiratoria per evitare il rischio di inalazione di polvere pericolosa.

- durante la manipolazione di lame e materiale grezzo, indossare dei guanti.

- Trasportare le lame della sega in un contenitore ove ciò sia possibile.

- Indossare degli occhiali protettivi. Le scintille generate durante il funzionamento o le schegge, i trucioli e la polvere che provengono dall'apparecchio possono causare la perdita della vista.

- Collegare l'elettroutensile ad un dispositivo di raccolta polvere durante il taglio della legna. L'emissione di polvere dipende anche dal tipo di materiale da lavorare, dall'entità della deposizione locale (captazione o origine) e dalla regolazione corretta di calotta/deflettori in lamiera/guide.

- Non utilizzare lame in acciaio rapido fortemente legato (acciaio RFL).

- In caso di inutilizzo, conservare sempre lo spingitoio o il legno scorrevole sull'elettroutensile nel relativo supporto.

Manutenzione e cura

- Staccare la spina di rete durante qualsiasi intervento di regolazione e manutenzione.

- La produzione di emissioni acustiche dipende da diversi fattori, tra cui le caratteristiche delle lame, lo stato della stessa e l'elettroutensile. Per quanto possibile, utilizzare lame costruite per ridurre le emissioni acustiche, sottoporre a regolare manutenzione l'elettroutensile ed eventualmente ripararlo al fine di ridurre la produzione di rumore.

- Comunicare alla persona addetta alla sicurezza eventuali guasti dell'elettroutensile, dei dispositivi di protezione o del rialzo del pezzo non appena questi vengono riscontrati.

Lavorare in sicurezza

- Utilizzare lo spingitoio o l'impugnatura con legno scorrevole per spostare avanti il pezzo da lavorare in modo sicuro sulla lama della sega.

- Assicurarsi che venga sempre usato il cuneo spaccalegna e che sia regolato correttamente.

- Utilizzare il dispositivo di protezione della lama superiore e regolarlo correttamente.

- Utilizzare solo lame il cui numero di giri massimo consentito non sia inferiore al numero massimo di giri del mandrino dell'attrezzo utilizzato e adatte al materiale da tagliare.

- Non eseguire incassature o scanalature senza un dispositivo di protezione adatto, come ad es. un dispositivo di protezione a tunnel applicato sul banco sega.

- Le seghe circolari non devono essere utilizzate per eseguire intagli (scanalatura finita del pezzo).

- Per il trasporto dell'elettroutensile, utilizzare solo i dispositivi di trasporto. Non utilizzare mai i dispositivi di protezione per manipolazione o trasporto.

- Accertarsi che durante il trasporto la parte superiore della lama sia coperta, ad esempio con un dispositivo di protezione.

- Accertarsi di utilizzare solo distanziali e anelli adatti allo scopo specificato dal produttore.

- Il pavimento intorno alla macchina deve essere in piano, pulito e privo di particelle, come ad es. i trucioli e residui di taglio.

- Posizione di lavoro sempre a lato della lama.

- Rimuovere i residui di taglio o altri parti del pezzo da lavorare dalla zona di taglio, per tutto il tempo in cui il motore è acceso e il gruppo sega non è ancora in posizione di riposo.

• Assicurarsi che la macchina, qualora possibile, sia sempre ben fissa ad un banco o un tavolo.

- Bloccare i pezzi lunghi per evitare il ribaltamento al termine dell'operazione di taglio (ad esempio con cavalletto con rullo o carrello).

⚠ Attenzione! Non rimuovere mai schegge, trucioli o pezzi di legno incastrati quando la lama della sega è in movimento.

- Per eliminare eventuali difetti o rimuovere pezzi di legno incastrati, spegnere la macchina. - Staccare le spine di rete -

- Eseguire interventi di equipaggiamento, regolazione, misurazione e pulizia solo a motore spento. - Staccare le spine di rete -

- Prima di avviare l'utensile, accertarsi di aver rimosso la chiave relativa e gli strumenti di regolazione.

⚠ AVVISO! Questo attrezzo elettrico genera un campo magnetico durante l'esercizio. Tale campo può danneggiare impianti medici attivi o passivi in particolari condizioni. Per ridurre il rischio di lesioni serie o mortali, si raccomanda alle persone con impianti medici di consultare il proprio medico e il fabbricante dell'impianto medico prima di utilizzare l'attrezzo elettrico.

Avvertenze di sicurezza per la manipolazione delle lame

1. Utilizzare solo utensili di cui si padroneggia l'uso.

2. Rispettare il numero di giri massimo. Il numero massimo di giri riportato sull'utensile non deve essere superato. Se indicato, rispettare l'intervallo del numero di giri.

3. Rispettare la direzione di rotazione del motore della lama della sega.

4. Non utilizzare utensili che presentano cricche o crepe. Scartare gli utensili che presentano cricche o crepe. Non è consentito ripararle.

5. Pulire le superfici di serraggio da sporco, grasso, olio e acqua.

6. Non utilizzare anelli o spine di riduzione allentate per ridurre i fori in caso di seghe circolari.

7. Accertarsi che gli anelli di riduzione fissati per bloccare l'utensile abbiano lo stesso diametro e almeno 1/3 del diametro di taglio.

8. Accertarsi che gli anelli di riduzione fissati siano paralleli tra loro.

9. Maneggiare gli utensili ausiliari con cautela. Conservarli preferibilmente nella confezione originale o in contenitori speciali. Indossare guanti protettivi per migliorare la sicurezza di presa e ridurre il rischio di lesione.

10. Prima dell'utilizzo degli utensili ausiliari, accertarsi che tutti i dispositivi di protezione siano fissati correttamente.

11. Accertarsi prima dell'impiego che l'utensile ausiliare utilizzato soddisfi i requisiti tecnici di questo elettroutensile e sia fissato correttamente.

12. Utilizzare la lama fornita in dotazione solo per tagliare il legno, mai per la lavorazione di metalli.

6. Rischi residui

L'attrezzo elettrico è stato costruito secondo lo stato dell'arte e le regole tecniche di sicurezza riconosciute.

Tuttavia, durante il suo impiego, si possono presentare rischi residui.

• Pericolo di lesioni dovuti a elettricità a causa dell'utilizzo di cavi di alimentazione elettrica inadeguati.
• Inoltre, nonostante tutte le misure precauzionali adottate, possono comunque insorgere rischi residui non evidenti.
• I rischi residui possono essere minimizzati se si rispettano complessivamente le "Avvertenze di sicurezza", l"Utilizzo conforme" e le istruzioni per l'uso.
• Non sovraccaricare la macchina inutilmente: una pressione eccessiva quando si sega danneggia rapidamente la lama. Questo può causare una riduzione delle prestazioni della macchina nella lavorazione e nella precisione del taglio.
• Evitare le messe in funzione accidentali della macchina: quando si inserisce la spina nella presa di corrente non deve essere premuto il pulsante di accensione.
• Utilizzare l'utensile raccomandato nel presente manuale. In questo modo potrete ottenere delle prestazioni ottimali della vostra sega.
• Tenere lontane le mani dalla zona di lavoro quando la macchina è in funzione.
• Prima di eseguire lavori di regolazione o manutenzione, spegnere l'apparecchio e staccare la spina elettrica.

7. Dati tecnici

Motore a corrente alternata 230 V\~ 50 Hz

Potenza 2200 W
Modalità operativa S6 40%
Velocità di minimo 2800 giri/min
Lama della sega in metallo duro	∅ 315 x ∅ 30 x 3 mm
Numero dei denti 24
Dimensioni del banco	800 x 550 (950) mm
Altezza di taglio max. 90°	83 mm
Altezza di taglio max. 45°	53 mm
Regolazione dell'altezza	0 - 83 mm
Lama della sega orientabile	0 - 45°
Peso ca.	53 kg

Con riserva di modifiche tecniche!

Rumori e vibrazioni

⚠ Avviso: Il rumore può avere un grave impatto sulla salute. Se il rumore della macchina è superiore a 85 dB (A), usare degli otoprotettori adeguati.

Valori caratteristici delle emissioni sonore

Livello di potenza acustica L _wA 105,2 dB(A)

Livello di pressione acustica L_pA 90,2 dB(A)

Incertezza K_wA/pA 3 dB(A)

8. Disimballaggio

• Aprire l'imballaggio ed estrarre con cautela l'apparecchio.
• Rimuovere il materiale di imballaggio nonché le staffe di sicurezza per il trasporto e l'imballaggio (se presenti).
• Controllare se il contenuto della fornitura è completo.
• Controllare l'apparecchio e gli accessori per rilevare l'eventuale presenza di danni dovuti al trasporto. In caso di reclami informare immediatamente la ditta trasportatrice. Non si accettano reclami successivi.
• Ove possibile, conservare l'imballaggio fino alla scadenza della garanzia.
• Prima dell'impiego familiarizzare con l'apparecchio con l'ausilio delle istruzioni per l'uso.
• Utilizzare solo pezzi originali per quanto riguarda accessori e pezzi di ricambio o soggetti ad usura. È possibile acquistare i pezzi di ricambio presso il proprio rivenditore specializzato.
• In caso di ordinazioni, indicare i nostri codici di articoli, il tipo e l'anno di costruzione dell'apparecchio.

ATTENZIONE!

L'apparecchio e il materiale di imballaggio non sono giocattoli per bambini! I bambini non devono giocare con i sacchetti di plastica, pellicole e piccole parti! Sussiste il pericolo di ingerimento e soffocamento!

9. Montaggio e utilizzo

Prima della messa in funzione

• Prima della messa in funzione devono essere montati in modo corretto tutte le coperture e i dispositivi di sicurezza.
• La lama della sega deve poter scorrere liberamente.
• In caso di legno prelavorato, fare attenzione alla presenza di corpi estranei, come ad es. chiodi o viti etc.
• Prima di azionare l'interruttore di accensione/spegnimento, assicurarsi che la lama della sega sia montata correttamente e le parti mobili si spostino facilmente.
• Prima di collegare la macchina verificare che i dati sulla targhetta corrispondano ai dati di rete.
• Collegare la macchina solo a una presa di corrente con massa installata conformemente alle norme con un fusibile di almeno 16A.

Montaggio e utilizzo

Attenzione! Prima di ogni lavoro di manutenzione, di conversione e di montaggio sulla sega circolare, estrarre la spina elettrica dalla presa di corrente.

Posizionare tutti i pezzi forniti in dotazione su una superficie piana. Raggruppare i pezzi uguali.

Avvertenza: Se i raccordi sono fissati con una vite (a testa tonda o esagonale), dadi esagonali e rondella piana, la rondella piana deve essere collocata sotto il dado.

Inserire sempre le viti dall'esterno all'interno, fissando i raccordi con dadi dall'interno.

Avvertenza: Durante il montaggio, stringere i dadi e le viti solo fintanto da evitarne la caduta.

Se i dadi e le viti vengono stretti/serrati a fondo già prima del montaggio finale, non sarà possibile effettuare il montaggio finale.

Fig. 1

- Appoggiare il piano banco (1) su un banco da lavoro (rimuovere il cuscino di imballaggio (a) sotto il motore).

Fig. 1,1

- Montare il piedino del telaio (2) con 2 viti a testa esagonale M6 x 16, 2 rondelle di rasamento 6 e 2 dadi M6 sul piano banco (1).

Fig. 2

- Montare l'interruttore (6), con 2 viti a testa esagonale M6 x 16, 2 rondelle di rasamento 6 e 2 dadi M6 sul piano banco (1).

Fig. 3

- Montare il piedino del telaio (3) sul piano banco (1) con 2 viti a testa esagonale M6 x 16, 2 rondelle di rasamento 6 e 2 dadi M6.

Fig. 4

- Montare il piedino del telaio (4) sul piano banco (1) con 2 viti a testa esagonale M6 x 16, 2 rondelle di rasamento 6 e 2 dadi M6.

Fig. 5

- Montare il piedino del telaio (5) e il supporto per flessibili (b) sul piano banco (1) con 2 viti a testa esagonale M6 x 16, 2 rondelle di rasamento 6 e 2 dadi M6.

Fig. 6 / 6.1

- Montare le 2 travi longitudinali (10) e le 2 traversine (9) sui piedini del telaio (2,3,4 e 5) con 12 viti a testa esagonale M 6 x 16, 12 rondelle 6, 12 dadi esagonali M 6.

Fig. 7 / 7.1 / 7.2 / 7.3

- Montare la piastra di prolunga del banco (8), con due traverse (11), suo piano banco e traversina con 6 viti a testa esagonale M6 x 16, 6 rondelle 6, e 6 dadi esagonali M6.

- Serrare leggermente a mano le viti. (Il piano banco (8) può essere montato anche di lato come ampliamento banco con le traverse corte.)

Fig. 8

- Montare il bocchettone di aspirazione (14) sulla protezione della lama della sega inferiore (13) con 4 viti a testa esagonale M 4 x 10 e 4 x rondelle 4.

Fig. 9

- Montare il dispositivo di movimentazione (16) sui piedini del telaio posteriori (4 e 5) con 4 viti a testa esagonale M 6 x 16, 4 rondelle 6 e 4 dadi M 6.

Fig. 10

- Posizionare la macchina sui piedini, serrare bene tutte le viti del tavolo, dei piedini e delle traverse (tranne del dispositivo di movimentazione).

Fig. 11

- Serrare bene il dispositivo di movimentazione in posizione in modo che le ruote tocchino leggermente il fondo.

Fig. 12 / 12.1

- Montare il cuneo spaccalegna (18) sulla lama (32) come descritto in Fig. (12/12.1).

- Allentare leggermente la vite, (non svitarla completamente) dopo la regolazione serrarla di nuovo bene. Occorre rimuovere a tal fine l'inserto della lama (19, Fig. 13).

Fig. 13

- Dopo la regolazione del cuneo spaccalegna (18), fis- sare nuovamente l'inserto della lama (19) con 4 viti a testa flangiata M 6 x 16.

Fig. 14

- Montare il cofano (20) con la vite a testa tonda M 6 x 25, rondella 6 e dado ad alette M6 sul cuneo spaccalegna (18).

Fig. 15

- Collegare il flessibile di aspirazione (21) alla calotta di aspirazione (20) e al bocchettone di aspirazione (14).

Fig. 16 / 16.1

- Fissare la vite a gancio con 2 rondelle 6, 2 dadi M6 sul lato del piede destro. In questo modo, la chiave per lame di sega e lo spingitoio sono agganciati. - Le due maniglie di trasporto vengono montate sul lato anteriore della sega, sui piedini di sinistra e di destra con 4 viti a testa esagonale M 6 x 16, 4 rondelle 6, 4 dadi M 6.

Montaggio dell'arresto longitudinale, Fig. 17 / 17.1

- Inserire gli elementi del cuscinetto sulla piastra di fissaggio. Montare la piastra di fissaggio al piano banco con 2 viti a testa cilindrica M6 x 30, 2 rondelle a stella A 6,4 e 2 dadi esagonali.

Montaggio della guida di arresto, Fig. 18

- Montare la piastra intermedia sull'arresto longitudinale con 2 viti a testa tonda M6 x 50, 2 rondelle A 6 e 2 dadi ad alette.

- Far scorrere la guida di arresto sulla piastra intermedia e fissarla con i dadi ad alette.

• Legenda: 1 = Superficie di appoggio elevata

2 = Superficie di appoggio ridotta

- Per fissare, tirare verso l'alto la linguetta di fissaggio; per rilasciare, premerla verso il basso.

Sostituzione della lama della sega, Fig. 19

⚠ Attenzione! Staccare la spina elettrica dalla presa di corrente e indossare dei guanti protettivi.

- Allentare la vite ad alette dalla calotta di aspirazione (20) e rimuoverla.

Fig. 20

- Allentare le 4 viti con intaglio a croce dall'inserto da banco (19) e rimuoverle.

Fig. 21

- Mettere la lama della sega completamente in alto e allentare la vite con la chiave per lame di sega.

Attenzione! Filettatura sinistrorsa

Fig. 22

- Rimuovere la flangia della lama della sega (31) e poi la lama stessa (32). - A questo punto, sostituire la lama (32). - Durante il montaggio della flangia della lama (31), prestare attenzione alla tacca. - Dopo la sostituzione della lama della sega, controllare la regolazione del cuneo spaccalegna e rimontare l'inserto da banco (19) e la calotta di aspirazione (20).

Collegare l'impianto di aspirazione (Fig. 15)

⚠ AVVISO!

Pericolo di lesioni agli occhi dovute al roteare dei trucioli

- Indossare degli occhiali protettivi. - Utilizzare il prodotto solo con un adeguato impianto di aspirazione dei trucioli. Non utilizzare un aspirapolvere per uso domestico.

1. Collegare un adeguato impianto di aspirazione dei trucioli (non incluso nel contenuto della fornitura) al bocchettone di aspirazione (14).

2. Collegare il flessibile di aspirazione (21) di un adeguato impianto di aspirazione dei trucioli (per esempio un aspirapolvere multifunzione) al bocchettone di aspirazione (14).

ATTENZIONE!

Controllare e pulire regolarmente i canali di aspirazione.

10. Trasporto

Sollevando la parte anteriore della macchina, è possibile spostarla facilmente nell'area dell'officina in base alle esigenze di spazio.

11. Istruzioni di lavoro

Dopo ogni nuova regolazione, consigliamo di fare un taglio di prova per controllare le misure impostate.

Dopo l'accensione della sega, prima di effettuare il taglio, è necessario attendere che la lama raggiunga il suo max. regime.

Bloccare i pezzi da lavorare lunghi per evitare il ribaltamento al termine dell'operazione di taglio (ad es. con supporti di scorrimento ecc.)

Attenzione durante il taglio.

Utilizzare l'apparecchio solo con aspirazione. Controllare e pulire regolarmente i canali di aspirazione.

Accertarsi che venga scelta una lama adatta al materiale da tagliare.

Collegare l'elettroutensile ad un dispositivo di raccolta polvere durante il taglio della legna.

Non utilizzare lame in acciaio rapido fortemente legato (acciaio RFL).

Utilizzare lo spingitore o la maniglia con spingitore in legno per spostare avanti il pezzo in modo sicuro sulla lama della sega. In caso di inutilizzo, conservare sempre lo spingitoio e lo spingitore in legno sull'elettroutensile.

Regolazione trasversale della lama della sega

- Dopo aver allentato le due viti di bloccaggio, la lama della sega è regolabile in continuo da 90° a 45° (vedere scala).

- Verificare la regolazione con un taglio di prova.

- Mettere a punto se necessario le viti di regolazione.

Regolazione in altezza della lama della sega

L'altezza di taglio della lama è regolabile in modo con- tinuo da 0 a 83 mm.

- Per un lavoro sicuro e pulito, scegliere una sporgenza ridotta della lama della sega rispetto al pezzo.

- Regolare il cuneo spaccalegna come mostrato nell'immagine 23.

Il coltello divisore rappresenta un importante dispositivo di sicurezza che trasporta il pezzo ed imperdisce la chiusura della giuntura di taglio dietro alla lama della sega e il rinculo del pezzo. Fare attenzione allo spessore del coltello divisore.

Il coltello divisore non deve essere più sottile del corpo della lama della sega e non più spesso della relativa larghezza della giuntura di taglio.

- Si possono utilizzare solo lame per sega con un diametro di 315 mm e uno spessore di 2,4 mm (denti da 3,0 mm).

- Abbassare la copertura di protezione sul pezzo per ogni ciclo di lavorazione. La copertura di protezione deve trovarsi in posizione orizzontale sulla lama della sega per ogni ciclo di lavorazione.

Taglio longitudinale

- Per tagli in parallelo, inserire l'arresto longitudinale.

- In caso di operazioni di taglio superiori a 120 mm, utilizzare la sagoma di arresto con lato di battuta alto (Fig. 18), mentre per larghezze di taglio inferiori a 120 mm quella con lato di battuta basso (Fig. 18). Spostare il pezzo da lavorare con lo spingitoio in dotazione.

Tagli trasversali

- Per tagli trasversali e angolari, utilizzare il piano scorrevole.

Lavori sulle seghe circolari

Taglio di pezzi da lavorare larghi, Fig. 24

Larghezza del pezzo da lavorare superiore a 120 mm Ciclo di lavoro:

- Impostare l'arresto longitudinale in base alla larghezza del pezzo da lavorare prevista.

- Garantire il posizionamento sicuro delle mani.

- Se in seguito al taglio si staccano pezzi da lavorare, nell'area dell'utensile l'avanzamento viene eseguito solo con la mano destra oppure con l'ausilio di uno spingitoio.

- Se c'è il rischio che il pezzo da lavorare si inceppi tra la lama della sega circolare, il cuneo spaccalegna e la battuta di arresto, la battuta di arresto deve essere tirata indietro fino al centro della lama della sega oppure occorre utilizzare una battuta di arresto ausiliaria corta.

- Nelle immagini, la calotta di aspirazione superiore è stata solo accennata oppure tralasciata in singoli casi per mostrare più chiaramente il processo di lavoro o il dispositivo.

- La calotta di aspirazione superiore è necessaria per tutte le operazioni illustrate.

Taglio di pezzi da lavorare stretti, Fig. 25

I tagli longitudinali di pezzi da lavorare con una larghezza inferiore a 120 mm devono essere necessariamente effettuati con l'ausilio di uno spingitoio.

Lo spingitoio è contenuto nell'ambito della fornitura. Sostituire immediatamente gli spingitoi danneggiati o usurati.

• Impostare l'arresto parallelo in base alla larghezza del pezzo da lavorare prevista.
• Spingere in avanti il pezzo da lavorare, occorre utilizzare assolutamente lo spingitoio nell'area della lama per sega.
• Fare sempre scorrere il pezzo da lavorare fino all'estremità del cuneo spaccalegna.

⚠ Attenzione! Per pezzi da lavorare corti è necessario utilizzare lo spingitoio all'inizio del taglio.

Taglio di bordi e listelli, Fig. 26

Ciclo di lavoro:

• Montare l'arresto longitudinale con una superficie di appoggio bassa o utilizzare un arresto ausiliario.
• Spostare in avanti il pezzo da lavorare con lo spingitoio fino a quando l'estremità del pezzo non si trova nell'area del cuneo spaccalegna.
• Bloccare i pezzi da lavorare lunghi per evitare il ribaltamento al termine dell'operazione di taglio tramite una prolunga banco.

Esecuzione di tagli trasversali, Fig. 27

Ciclo di lavoro:

• Regolare la barra deviatrice, in modo che i ritagli del pezzo non possano toccare la parte in salita della lama della sega.
• Inserire i pezzi da lavorare solo tramite battuta trasversale o spintore trasversale.
• Non rimuovere i pezzi di scarto con le mani dall'area del pezzo da lavorare.

12. Allacciamento elettrico

Il motore elettrico installato è collegato e pronto per l'esercizio. L'allacciamento è conforme alle disposizioni VDE e DIN pertinenti. L'allacciamento alla rete del cliente e il cavo di prolunga utilizzato devono essere conformi a tali norme.

Cavo di alimentazione elettrica difettoso

Sui cavi di alimentazione elettrica si verificano spesso danni all'isolamento.

Le cause possono essere le seguenti:

• Schiacciature, laddove i cavi di alimentazione vengono fatti passare attraverso finestre o interstizi di porte.
• Piegature a causa del fissaggio o della conduzione dei cavi stessi eseguiti in modo non appropriato.
• Tagli causati dal transito sui cavi di alimentazione.
• Danni all'isolamento causati dalle operazioni di distacco dalla presa a parete.
• Cricche a causa dell'invecchiamento dell'isolamento.

Tali cavi di alimentazione elettrica difettosi non possono essere utilizzati e rappresentano un pericolo mortale a causa dei danni all'isolamento.

Controllare regolarmente che i cavi di alimentazione elettrica non siano danneggiati. Assicurarsi che, durante tale controllo, il cavo di alimentazione non sia collegato alla rete elettrica.

I cavi di alimentazione elettrica devono essere conformi alle disposizioni VDE e DIN pertinenti. Impiegare solo linee di allacciamento con il medesimo contrassegno.

La stampa della denominazione del modello sul cavo di alimentazione è obbligatoria.

Motore a corrente alternata:

- La tensione di alimentazione deve essere di 230 V \~.

- I cavi di prolunga fino a 25 m di lunghezza devono avere una sezione di 1,5 millimetri quadrati.

13. Manutenzione

Avviso! Prima di qualsiasi regolazione, manutenzione o riparazione, estrarre il connettore di rete!

Misure di manutenzione generali

• Mantenere i dispositivi di protezione, le feritoie di ventilazione e l'alloggiamento del motore il più possibile privi di polvere e di sporcizia. Pulire l'apparecchio strofinando con un panno pulito o soffiando con aria compressa a bassa pressione.
• Si raccomanda di pulire l'apparecchio subito dopo ogni utilizzo.
• Pulire regolarmente l'apparecchio con un panno umido e del sapone molle. Non impiegare detergenti o solventi; questi potrebbero corrodere le parti di plastica dell'apparecchio. Assicurarsi che non possa penetrare acqua all'interno dell'apparecchio.
• Per allungare la durata di vita dell'utensile oliare una volta al mese le parti rotanti. Non oliare il motore.

Informazioni sulle riparazioni

Occorre notare che in questo prodotto i seguenti componenti sono soggetti a naturale usura o usura legata all'uso e sono richiesti i seguenti pezzi come materiali di consumo.

Pezzi soggetti a usura*: Inserto da banco, spingitoio, lama

* non necessariamente compreso nell'ambito della fornitura!

Allacciamenti e riparazioni

Gli allacciamenti e le riparazioni all'impianto elettrico possono essere eseguiti soltanto da un elettricista qualificato.

Si prega di fornire i seguenti dati in caso di domande:

• Tipo di corrente del motore
  • Dati della piastrina indicatrice della macchina
  • Dati della piastrina indicatrice del motore

I pezzi di ricambio e gli accessori sono reperibili presso il nostro Service Center. Scansionare a tal fine il codice QR che si trova in prima pagina.

14. Stoccaggio

• Conservare l'apparecchio e i suoi accessori in un luogo buio, asciutto, al riparo dal gelo e non accessibile a bambini.
• La temperatura di stoccaggio ideale è compresa tra 5 e 30 °C.
• Conservare l'attrezzo nel suo imballaggio originale.
• Coprire l'attrezzo per proteggerlo da polvere o umidità.
• Conservare le istruzioni per l'uso nei pressi dell'attrezzo.

15. Smaltimento e riciclaggio

tare i componenti difettosi presso un centro di smaltimento per rifiuti speciali. Chiedere informazioni ad un negozio specializzato o presso l'amministrazione comunale!

Non smaltire i dispositivi usati insieme ai rifiuti domestici!

Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti domestici come da direttiva per gli strumenti elettrici ed elettronici usati (2012/19/UE) e in base alle leggi naziona-

li. Questo prodotto deve essere consegnato presso un apposito centro di raccolta. Questo può essere eseguito per es. restituendo il prodotto vecchio all'atto dell'acquisto di un prodotto simile o consegnandolo presso un centro di raccolta autorizzato al riciclaggio di strumenti elettrici ed elettronici usati. La manipolazione impropria di rifiuti di apparecchiature può ripercuotersi negativamente sull'ambiente e sulla salute umana a causa di sostanze potenzialmente pericolose spesso contenute nei rifiuti di apparecchiature. Uno smaltimento corretto del prodotto contribuisce inoltre a sfruttare in modo efficiente le risorse. Le informazioni sui centri di raccolta per dispositivi usati sono reperibili presso la propria amministrazione comunale, l'azienda municipalizzata per la nettezza urbana, un centro autorizzato allo smaltimento di strumenti elettrici ed elettronici usati o presso il servizio di nettezza urbana.

16. Risoluzione dei guasti

La seguente tabella indica dei sintomi di malfunzionamento e descrive come porvi rimedio, qualora la macchina non funzionasse correttamente. Se non si riesce a localizzare e risolvere il problema, rivolgersi all'officina del servizio assistenza.

Guasto Possibile causa Rimedio
La lama della sega si stacca dopo la disattivazione del motore	Dado di fissaggio stretto troppo poco	Stringere il dado di fissaggio con filettatura destrorsa
Il motore non si avvia	Guasto fusibile di rete Controllare il fusibile di rete
	Cavo di prolunga difettoso Sostituire il cavo di prolunga
	Collegamenti al motore o interruttore non corretta-mente funzionanti	Fare eseguire un controllo da parte di un elettricista
	Motore o interruttore difettosi	Fare eseguire un controllo da parte di un elettricista
Senso di rotazione del motore errato	Condensatore difettoso Fare eseguire un controllo da parte di un elettricista
	Collegamento errato	Fare cambiare la polarità della presa a parete a un elettricista
Il motore non trasmette potenza, la protezione si attiva	Sezione del cavo della prolunga non sufficiente	Vedi Allacciamento elettrico
	Sovraccarico in seguito a lama senza filo	Sostituire la lama della sega
Aree bruciate sulla superficie di taglio	Lama smussata Affilare, sostituire la lama della sega
	Lama errata Sostituire la lama della sega

Vizi evidenti vanno segnalati entro 8 giorni dalla ricezione della merce, altrimenti decadono tutti i diritti dell'acquirente inerenti a vizi del genere. Appurato un impiego corretto da parte dell'acquirente, garantiamo per le nostre macchine per tutto il periodo legale di garanzia a decorrere dalla consegna in maniera tale che sostituiamo gratuitamente qualsiasi componente che entro tale periodo presenti dei vizi di materiale o di fabbricazione tali da renderlo inutilizzabile. Per componenti non fabbricati da noi garantiamo solo nella misura nella quale noi stessi possiamo rivendicare diritti a garanzia nei confronti dei nostri fornitori. Le spese per il montaggio dei componenti nuovi sono a carico dell'acquirente. Sono escluse pretese di risoluzione per vizi, di riduzione o ulteriori pretese di risarcimento danni.

Garantie NL
