Förklaring av symbolerna på apparaten

Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor.

	Varning - läs instruktionsmanualen för att minska risken för personskada.
	Använd ett hörselskydd. Buller kan orsaka hörselskador.
	Bär andningsmask. När du arbetar med trä och andra material kan hälsovådligt damm uppstå. Asbesthaltigt material får inte bearbetas!
	Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust.
	Observera! Skaderisk! Håll händerna borta från sågbladet när det är igång!
⚠ Observera!	I denna driftsanvisning har vi försett ställen som berör din säkerhet med denna symbol.

Innehållsförteckning:

Sida:

1. Inledning 106
2. Apparatbeskrivning.... 106
3. Leveransomfång 106
4. Avsedd användning 107
5. Allmänna säkerhetsanvisningar 107
6. Restrisker....110
7. Tekniska specifikationer 110
8. Uppackning.... 110
9. Montering och manövrering.... 111
10. Transport.... 112
11. Arbetsinstruktioner 113
12. Elektrisk anslutning.... 114
13. Underhåll.... 114
14. Lagring.... 115
15. Kassering och återvinning.... 115
16. Felsökning.... 116

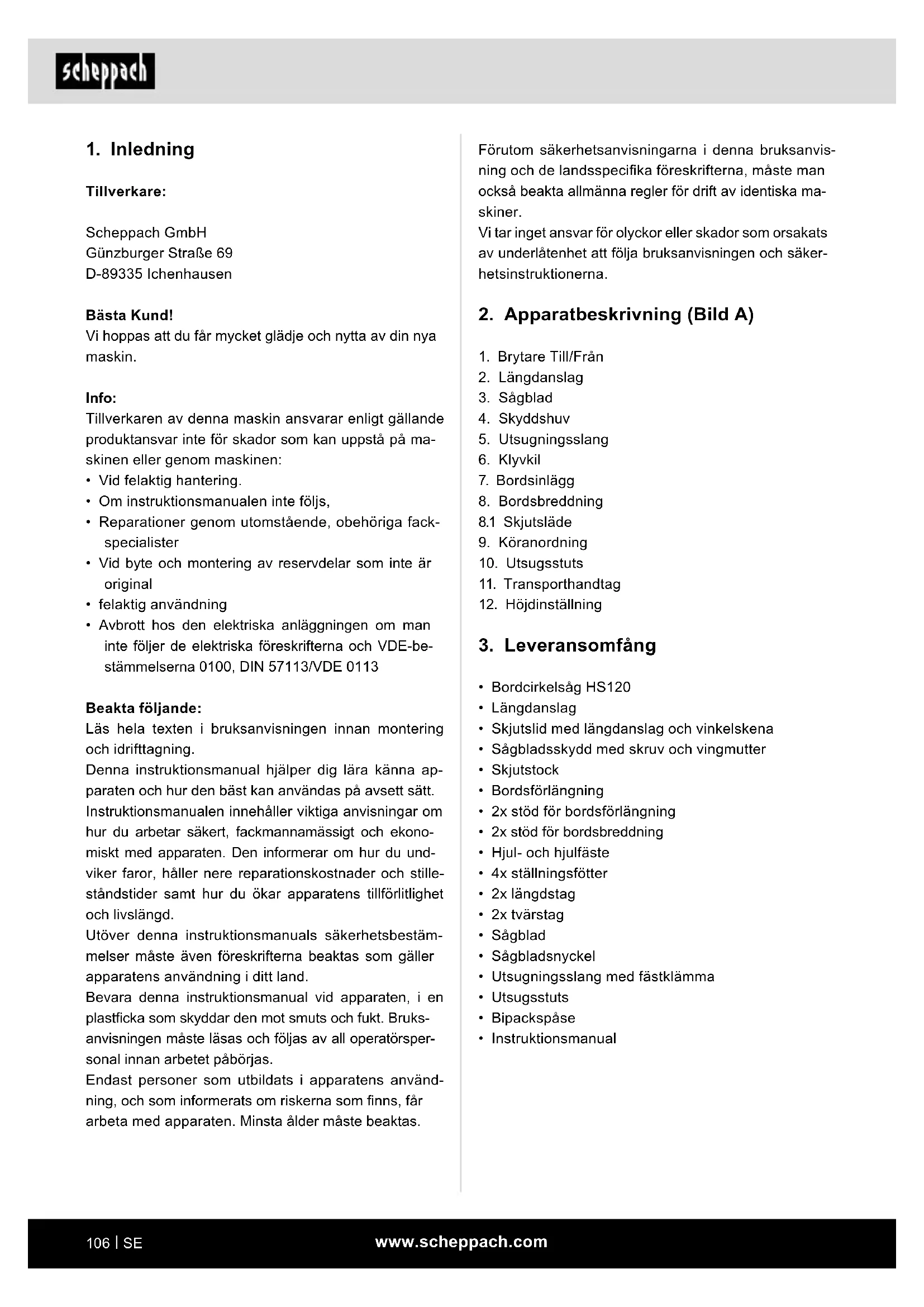

1. Inledning

Tillverkare:

Scheppach GmbH

Vi hoppas att du får mycket glädje och nytta av din nya maskin.

Info:

Tillverkaren av denna maskin ansvarar enligt gällande produktansvar inte för skador som kan uppstå på ma- skinen eller genom maskinen:

• Vid felaktig hantering.
- Om instruktionsmanualen inte följs,
- Reparationer genom utomstående, obehöriga fack-specialister
- Vid byte och montering av reservdelar som inte är original
- felaktig användning
- Avbrott hos den elektriska anläggningen om man inte följer de elektriska föreskrifterna och VDE-bestämmelserna 0100, DIN 57113/VDE 0113

Beakta följande:

Läs hela texten i bruksanvisningen innan montering och idrifttagning.

Denna instruktionsmanual hjälper dig lära känna apparaten och hur den bäst kan användas på avsett sätt. Instruktionsmanualen innehåller viktiga anvisningar om hur du arbetar säkert, fackmannamässigt och ekonomiskt med apparaten. Den informerar om hur du undviker faror, håller nere reparationskostnader och stilleständstider samt hur du ökar apparatens tillförlitlighet och livslängd.

Utöver denna instruktionsmanuals säkerhetsbestämmelser måste även föreskrifterna beaktas som gäller apparatens användning i ditt land.

Bevara denna instruktionsmanual vid apparaten, i en plastficka som skyddar den mot smuts och fukt. Bruksanvisningen måste läsas och följas av all operatörspersonal innan arbetet påbörjas.

Endast personer som utbildats i apparatens användning, och som informerats om riskerna som finns, får arbeta med apparaten. Minsta ålder måste beaktas.

Förutom säkerhetsanvisningarna i denna bruksanvisning och de landsspecifika föreskrifterna, måste man också beakta allmänna regler för drift av identiska maskiner.

Vi tar inget ansvar för olyckor eller skador som orsakats av underlåtenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

1. Brytare Till/Från
2. Längdanslag
3. Sågblad
4. Skyddshuv
5. Utsugningsslang
6. Klyvkil
7. Bordsinlägg
8. Bordsbreddning
   8.1 Skjutsläde
9. Köranordning
10. Utsugsstuts
11. Transporthandtag
12. Höjdinställning

3. Leveransomfång

• Bordcirkelsåg HS120
• Längdanslag
- Skjutslid med längdanslag och vinkelskena
- Sågbladsskydd med skruv och vingmutter
- Skjutstock
• Bordsförlängning
- 2x stöd för bordsförlängning
• 2x stöd för bordsbreddning
- Hjul- och hjulfäste
• 4x ställningsfötter
- 2x längdstag
• 2x tvärstag
• Sågblad
• Sågbladsnyckel
- Utsugningsslang med fästklämma
- Utsugsstuts
- Bipackspåse
- Instruktionsmanual

4. Avsedd användning

Bordcirkelsågen används för att såga all slags trä på längden och tvären (endast med tvärgående anslag) i enlighet med maskinstorleken.

Den får inte användas för att såga runt trävirke av något slag.

Maskinen får endast användas på ändamålsenligt sätt. Varje användning därutöver är inte ändamålsenlig. För skador eller personskador som kan orsakas av detta ansvarar användaren/operatören och inte tillverkaren. Enbart sågblad som passar till maskinen får användas (HM- eller CV-sågblad).

Det är förbjudet att använda HSS-sågblad och kapskivor. I avsedd användningen ingår också att instruktionsmanualens alla säkerhetsanvisningar, monteringsanvisningar och driftsanvisningar följs.

De som använder och underhåller maskinen måste vara bekant med maskinens funktioner och känna till möjliga risker. Dessutom måste gällande föreskrifter för olycksförebyggande arbete följas strikt.

Följ också andra allmänna bestämmelser för aktuella branschspecifika yrkesområden vad gäller hälsa och säkerhet.

Observera!

Vid användning av utrustning måste vissa säkerhetsåtgärder följas för att undvika personskador och sakskador. Läs noga igenom bruksanvisningen/säkerhetsanvisningarna. Spara manualen noga så att du alltid har tillgång till informationen. Skulle du lämna över maskinen till någon annan person, lämna även över bruksanvisningen/säkerhetsanvisningarna. Vi tar inget ansvar för olyckor eller skador som orsakats av underlätenhet att följa bruksanvisningen och säkerhetsinstruktionerna.

Förändringar av maskinen fritar tillverkaren från allt ansvar och därav resulterande skador.

Trots korrekt användning går det inte att helt eliminera vissa kvarstående riskfaktorer. Följande risker kan uppstå på grund av maskinens konstruktion och utförande:

• Kontakt med sågbladet i oskyddade sågområden.
• Sträcka sig in i sågklingan när den är i drift (skärskador)
• Hela och delar av arbetsstycken kan orsaka kast.
• Sågbladsbrott.

• Trasiga hårdmetalldelar från sågklingan kan slungas ut.

• Hörselskador kan uppstå om nödvändiga hörselskydd inte används.

• Skadliga utsläpp av trädamm vid användning i slutna rum.

Observera att våra maskiner inte är konstruerade för kommersiell, hantverksmässig eller industriell användning. Vi lämnar ingen garanti när apparaten används i kommersiella eller industriella verksamheter liksom liknande verksamheter.

5. Allmänna säkerhetsanvisningar

Observera! Vid användning av elektriska verktyg ska följande principiella försiktighetsåtgärder beaktas som skydd mot elektrisk stöt, skaderisk och brandfara. Läs alla dessa anvisningar innan du använder elverktyget och förvara säkerhetsanvisningen på ett säkert ställe.

Säkert arbete

1. Håll ordning i ditt arbetsområde
2. Oordning i arbetsområdet kan orsaka olyckor.
3. Ta hänsyn till omgivningens påverkan
4. Utsätt inte elektriska verktyg för regn.
5. Använd inte elverktyg i fuktig eller våt miljö.
6. Se till att det finns god belysning i arbetsområdet.

7. Använd inte elverktyg där det finns risk för brand eller explosion.

8. Skydda dig mot elektriska stötar

- Undvik att komma i kontakt med jordade delar (till exempel rör, radiatorer, spisar och kylskåp).

1. Håll barn på avständ!

- Låt inte andra personer vidröra verktyget eller kabeln, håll dem borta från ditt arbetsområde.

1. Förvara oanvända elverktyg på ett säkert sätt

- Oanvända elverktyg ska förvaras på en torr, högt belägen eller låst plats utom räckhåll för barn.

1. Överbelasta inte dina elverktyg

- Du arbetar bättre och säkrare i det angivna prestandaområdet.

1. Använd rätt elverktyg

- Använd inte för prestandasvaga elverktyg vid tunga jobb.

- Använd inte elverktyg för syften som de inte är avsedda för. Använd till exempel inte handcirkelsåg för att kapa stockar och kubbar.

- Använda inte elverktyget för sågning av brännved.

1. Använd lämpliga arbetskläder

- Använd inte löst sittande kläder eller smycken eftersom de kan fastna i rörliga delar.

- Vid arbete utomhus är halkfria skodon rekommenderbart.

- Bär hårnät om du har långt här.

1. Använd skyddsutrustning

- Använd skyddsglasögon.

- Använd andningsmask vid dammalstrande arbeten.

1. Anslut dammutsugningsutrustning

- Om det finns anslutningar för dammutsugning ska du se till att de är anslutna och används på rätt sätt.

- Användning i slutna rum är tillåten endast med lämpligt utsugningssystem.

1. Säkra arbetsstycket

- Använd spänndon eller skruvstäd för att hålla fast arbetsstycket. Det hålls därmed säkrare än med din hand och möjliggör manövrering av maskinen med båda händerna.

- För långa arbetsstycken krävs ytterligare stöd (som bord och bockar) för att undvika att maskinen tippar.

- Tryck fast arbetsstycket ordentligt mot arbetsbänk och stopp så att arbetsstycket inte vinglar eller vrids.

1. Undvik onormal kroppshållning

- Se till att stå säkert och behåll hela tiden balansen.

- Undvik obekväma handpositioner där den ena eller bägge händerna kan komma åt sågklingan om man plötsligt tappar taget.

1. Sköt dina verktyg med omsorg

- Håll skärverktygen vassa och rena för att kunna arbeta bättre och säkrare.

- Följ anvisningarna för smörjning och verktygsbyte.

- Kontrollera regelbundet elverktygets anslutningskabel och låt en behörig fackman byta den vid skada.

- Kontrollera regelbundet förlängningskablar och byt ut dem om de är skadade.

- Håll handgrepp torra, rena och fria från olja och fett.

- Ta inte bort flisor, spån eller träbitar som fastnat när sågbladet är igång.

- När elverktyget inte används, före underhåll och vid byte av verktyg som till exempel sågblad, borr och fräs.

1. Låt ingen verktygsnyckel sitta i

- Kontrollera före inkoppling att nyckel och inställningsverktyg är borttagna.

- Förvissa dig om att omkopplaren är frånslagen då kontakten sätts i uttaget.

1. Använd ingen förlängningskabel vid utomhusbruk

- Vid arbete utomhus ska bara för ändamålet tillåtna och markerade förlängningskablar användas.

- Använd kabeltrumma bara i utrullat tillstånd.

1. Var hela tiden uppmärksam

⚠ Var uppmärksam på vad du gör. Använd sunt förnuft i arbetet. Använd inte elverktyget när du är okoncentrerad.

1. Kontrollera elverktyget efter eventuella skador

- Innan elverktyget används måste en noggrann undersökning göras av skyddsanordningar och ev. lätt skadade delar, så att de fungerar felfritt.

- Kontrollera om de rörliga delarna inte är skada-de och fungerar som de ska och inte klämmer åt. Samtliga delar måste vara korrekt monterade och alla villkor uppfyllda för att säkerställa felfri drift hos elverktyget.

- Det rörliga skyddet får i öppet läge inte klämmas fast.

- Skadade skyddsanordningar och delar måste repareras eller bytas ut på ett avsett sätt genom en erkänd fackverkstad, om inget annat anges i bruksanvisningen.

- Skadade omkopplare måste bytas av en kundtjänstverkstad.

- Använd inte trasiga eller skadade anslutningskablar.

- Använd inte elverktyg, på vilka omkopplaren inte kan slås på och av.

1. OBS!

- Var extra försiktig vid dubbla geringsnitt.

1. OBS!

- Användning av andra tillsatsverktyg och andra tillbehör kan innebära skaderisker för dig.

1. Låt en behörig elektriker reparera elverktyget

- Detta elektriska verktyg uppfyller de tillämpliga säkerhetsbestämmelserna. Reparationer får utföras endast av behörig elektriker där originaldelar används, annars kan olyckor uppstå för operatören.

1. Använd inte kabeln för syften den inte är avsedd för.

- Använd inte kabeln för att dra ut stickkontakten ur eluttaget. Skydda kabeln mot hetta, olja och vassa kanter.

Ytterligare säkerhetsanvisningar säkerhetsåtgärder

• Varning! Använd inte skadade, sprickiga eller deformerade sågblad.
• Byta ut en sliten bordsinsats.
• Använd endast sågblad som rekommenderas av tillverkaren och som uppfyller EN 847-1.

⚠ Varning! När sågbladet byts får snittbredden inte vara mindre och sågbladets stambladstjocklek inte vara kraftigare än klyvkilens tjocklek!

• Se till att en sådant blad väljs som passar det material som ska sågas.
• Bär lämplig personlig skyddsutrustning. Det omfattar: Hörselskydd som minskar risken för hörselnedsättning, andningsskydd som minskar risken att andas in farligt damm.
• Bär grova handskar vid hantering av sågblad och grovt material.
• Förvara sågbladen i en behållare, om så är praktiskt.
• Använd skyddsglasögon. Om gnistor uppstår under arbetet eller det yr flisor, spån och damm från maskinen, kan det orsaka synförlust.
• Anslut verktyget till en dammuppsamlingsanordning vid sågning i trä. Hur mycket damm som kommer ut beror bland annat på vilken typ av material som bearbetas, på vilken sätt maskinen är avskärmad (fångst eller källa) och korrekt inställning av kåpor/mellanväggar/styranordningar.
• Använd inte sågblad av höglegerat snabbstål (HSS-stål).
• Förvara alltid skjutstocken eller skjutträet vid elverktyget i sin hållare, då det inte används.

Underhåll och service

• Dra ut nätstickkontakten före rengörings- och underhållsarbeten.
• Buller orsaks av ett flertal faktorer, däribland sågbladstyp och sågbladets och elverktygets kondition. Om möjligt ska du användas sådana sågblad som är utformade för att minska bullret. Underhåll elverktyg och redskapsfästen regelbundet och reparera och byt ut dem vid behov repareras för att minska bullret.
• Rapportera fel på elverktyg, skyddsanordningar och redskapsfästen så snart de upptäcktes till den person som ansvarar för säkerheten.

Säkert arbete

• Använd skjutstocken eller handtaget med skjutträ, för att föra arbetsstycket säkert förbi sågbladet.

• Säkerställ att klyvkilen alltid används och är rätt inställd.

• Använd det övre sågbladsskyddet och ställ in det rätt.

• Använd endast sådana sågklingor vars högsta tillåtna hastighet inte är lägre än verktygets maximala spin-delvarvtal.
• För inte igenom falsar eller noter, utan att det finns en lämplig skyddsanordning, som t.ex.en tunnelskyddsanordning som sitter över sågbladet.
• Cirkelsågar får inte användas för slitsning (spåret avslutas i arbetsstycket).
• Använd enbart transportanordningarna när elverktyget ska transporteras. Använd inte skyddsanordningar för hantering eller transport.
• Se till att den övre delen av sågbladet under transport är skyddad, exempelvis med skyddsanordningen.
• Var noga med att använda de endast de distansbrickor och spindelringar som är lämpliga för det ändamål som anges av tillverkaren.
• Golvet runt maskinen ska vara plant, rent och fritt från lösa partiklar som spån och kaprester.
• Arbetsställningen är alltid på sidan av sågbladet.
• Inga kaprester eller andra delar från arbetsstycket får tas bort från arbetsområdet så länge som motorn är igång och sågen inte kommit till viloläge.
• Se till att maskinen, om möjligt, alltid är fastmonterad på en bänk eller ett bord.
• Se till att långa arbetsstycken inte tippar i slutet av sågningen (till exempel med avrullningsskydd och rullbock).

⚠ Observera! Ta inte bort flisor, spån eller träbitar som fastnat när sågbladet är igång.

• Stäng av maskinen innan störningar avhjälps eller fastklämda trästycken tas bort. - Dra ut nätkontakten -
• Kompletteringar liksom inställnings-, mät- och rengöringsarbeten får utföras endast med avstängd motor. - Dra ut nätkontakten -
• Kontrollera före inkoppling att nyckeln och inställningsverktyg är borttagna.

⚠ WARNING! Elverktyg alstrar ett elektromagnetiskt fält under drift. Under vissa omständigheter kan fältet störa aktiva eller passiva medicinska implantat. För att minska risken för dödsfall eller allvarliga skador rekommenderar vi därför personer med medicinska implantat till att höra med sin läkare och kontakta tillverkaren av det medicinska implantatet innan verktyget används.

Säkerhetsanvisningar för hantering av sågklingor

1. Använd tillsatsverktyget bara om du vet hur man använder det.
2. Tänk på maxhastigheten. Överskrid inte den maxhastighet som anges på tillsatsverktyget. Arbeta inom hastighetsområdet, om det anges.
3. Observera motorns och sågbladets rotationsriktning.
4. Använd inte tillsatsverktyg med sprickor. Byta ut slitna tillsatsverktyg. Reparation är inte tillåten.
5. Rengör klämytorna från smuts, fett, olja och vatten.
6. Använd inte reduceringsringar eller reduceringsbussningar för att minska hålstorleken i cirkulära sågblad.
7. Säkerställ att de fastmonterade reduceringsringar som används för att låsa fast tillsatsverktyget har samma diameter och åtminstone 1/3 av den genomsnittliga diametern.
8. Se till att de fastmonterade reduceringsringarna är monterade parallellt med varandra.
9. Hantera tillsatsverktygen med försiktighet. Du förvarar dem bäst i originalförpackningen eller i speciella behållare. Bär skyddshandskar för att förbättra greppet och ytterligare minska risken för skador.
10. Se till att alla säkerhetsanordningar är ordentligt fastmonterade innan du börjar använda tillsatsverktygen.
11. Kontrollera före användning av tillsatsverktyget att det uppfyller de tekniska kraven för elverktyget och är ordentligt fastmonterat.
12. Använd den medlevererade sågklingan bara för sågning i trä, aldrig för bearbetning av metaller.

6. Restrisker

Elverktyget har tillverkats enligt senaste tekniska rön och vedertagna säkerhetstekniska regler. Trots detta kan det uppstå vissa restrisker vid arbetet.

• Hälsofara på grund av ström vid användning av icke korrekta elanslutningsledningar.
• Trots alla vidtagna åtgärder kan det finnas risker som inte är uppenbara.
• Kvarstående risker kan minimeras om "Säkerhetsanvisningar" och "Avsedd användning" liksom bruksanvisningen beaktas tillsammans.

• Belasta inte maskinen i onödan: för högt tryck under sågningen skadar snabbt sågklingan. Detta leder till försämringar i maskinens arbetseffekt och i snittets exakthet.

• Undvik att starta maskinen utan avsikt: startknappen får inte vara intryckt när du sätter in kontakten i eluttaget.

• Använd det verktyg som rekommenderas i den här handboken. Då får du en såg som ger optimal effekt.
• Håll händerna borta från arbetsområdet när maskinen är i drift.
• Innan inställnings- eller underhållsarbeten utförs stänger man av apparaten och drar ut nätstickkontakten.

7. Tekniska specifikationer

Växelströmsmotor 230 V\~ 50 Hz

Effekt 2200 W
Driftläge S6 40%
Tomgångsvarvtal 2800 min	-1
Hårdmetallsågblad ∅ 315 x ∅ 30 x 3 mm
Antal tänder 24
Bordsstorlek 800 x 550 (950) mm
Snitthöjd max 90° 83 mm
Snitthöjd max 45° 53 mm
Höjdinställning 0 - 83 mm
Svängbart sågblad	0 - 45°
Vikt ca.	53 kg

Med förbehåll för tekniska ändringar!

Buller och vibration

⚠ Varning: Buller kan ha allvarlig inverkan på din hälsa. Om maskinens buller överstiger 85 dB (A), bör du använda ett passande hörselskydd.

Typvärden buller

Ljudeffektnivå L_wA	105,2 dB(A)
Ljudtrycksnivå L_pA	90,2 dB(A)
Osäkerhet K_wA/pA 3 dB(A)

8. Uppackning

• Öppna förpackningen och ta ut enheten försiktigt.
• Ta bort förpackningsmaterialet, förpacknings-/ och transportsäkringar (om det finns).
• Kontrollera att leveransomfånget är fullständigt.

• Kontrollera enheten och tillbehör för transportskador. Vid reklammationer måste transportören genast meddelas. Senare reklamationer kan inte behandlas.

• Om möjligt, ha kvar förpackningen fram till utgången av garantiperioden.

• Bekanta dig med apparaten innan bruk med hjälp av bruksanvisningen.
• Använd bara originaldelar till tillbehören och till slit- och reservdelarna. Reservdelar hittar du hos din fackhandlare.
• Ange våra artikelnummer liksom maskinens typ och tillverkningsår vid beställningar.

⚠ OBSERVERA!

Maskin och förpackningsmaterial är inga leksaker! Barn får inte leka med plastpåsar, folie och smådelar! Risk för kvävning eller andra skador!

9. Montering och manövrering

Före idrifttagning

• Alla skydds- och säkerhetsanordningar måste vara korrekt monterade på maskinen innan du börjar använda den.
• Sågklingan måste kunna löpa fritt.
• Var uppmärksam på främmande material i redan bearbetat trä, som t.ex, spikar eller skruvar o.s.v.
• Förvissa dig om att sågklingan är rätt monterad och att rörliga delar löper smidigt innan du trycker på Till-/Från-brytaren.
• Innan du ansluter maskinen kontrollerar du att upp-gifterna på märkskylten motsvarar dem som gäller för elnätet.
• Maskinen får bara anslutas till ett korrekt installerat eluttag som är säkrat med minst 16A.

Montering och manövrering

Observera! Nätkontakten ska dras ur före alla underhålls-, riggnings- och monteringsarbeten på cirkelsågen.

Lägg upp alla medlevererade delar på en plan yta. Ordna delarna i sina grupper direkt.

Anvisning: Om ett skruvförband består av en skruv (med rund eller sexkantig skulle), sexkantmutter och bricka måste brickan placeras under muttern.

Skruvarna sticks alltid in utifrån och in, fixera förbandet med muttrar på insidan.

Anvisning: Muttrar och skruvar ska bara spännas åt för hand så att de inte kan falla ut under monteringen.

Om du drar åt/fast muttrarna och bultarna redan före den slutgiltiga monteringen den slutliga monteringen inte utföras.

Bild 1

- Lägg bordsskivan (1) på en arbetsbänk (ta bort förpackningsstoppningen (a) under motorn).

Bild 1.1

- Montera stativfoten (2) med 2 sexkantskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6 på bordsskivan (1).

Bild 2

- Montera brytaren (6) med 2 sexkantskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6 på bordsskivan (1).

Bild 3

- Montera stativfoten (3), på bordsskivan (1) med 2 sexkantskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.

Bild 4

- Montera stativfoten (4), på bordsskivan (1) med 2 sexkantskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.

Bild 5

- Montera stativfoten (5) och slanghållaren (b) på bordsskivan (1) med 2 sexkantskruvar M6 x 16, 2 brickor 6 och 2 muttrar M6.

Bild 6 / 6.1

- Montera 2 längdstag (10) och 2 tvärstag (9), på ställningsfötterna (2,3,4 och 5) med 12 sexkantskruvar M 6 x 16. 12 brickor 6. 12 sexkantmuttrar M 6.

• Montera bordförlängningsplattan (8), med två stag (11), på bordsskivan och tvärstaget med 6 sexkantskruvar M6 x 16, 6 brickor 6, och 6 sexkantmuttrar M6.
• Dra fast skruvarna lätt för hand. (Bordsskivan (8) kan även monteras på sidan med den kortare stagen som breddning av bordet.)

Bild 8

- Montera utsugsstutsen (14) på det undre sågbladsskyddet (13) med 4 sexkantskruvar M 4 x 10 och 4 x brickor 4.

Bild 9

- Montera köranordningen (16) på de bakre stativfötterna (4 och 5) med 4 sexkantskruvar M 6 x 16, 4 brickor 6, och 4 muttrar M 6.

Bild 10

- Ställ maskinen på fötterna och dra fast alla skruvarna för bord, fötter och stag (utom för köranordningen).

Bild 11

- Dra fast köranordningen i ställningen så att hjulen nuddar vid marken.

Bild 12 / 12.1

- Montera klyvkilen (18) mot sågbladet (32) som bilden (12/12.1) visar.

- Lossa skruven lätt (skruva inte ur den helt) och dra fast den igen efter inställningen. Bordsinlägget (19, Bild 13) måste tas bort.

Bild 13

- Efter inställningen av klyvkilen (18) ska bordsinlägget (19) fästas igen med 4 skruvar med platt huvud M 6 x 16.

Bild 14

- Montera täckhuven (20) med rundhuvudskruven M 6 x 25, brickan 6 och vingmuttern M6 på klyvkilen (18).

Bild 15

- Förbind utsugningsslangen (21) med utsugningshuven (20) och utsugsstutsen (14).

Bild 16 / 16.1

- Fäst skruvkroken med 2 brickor 6, 2 muttrar M6 på höger fotsida. På den hängs sågbladsnyckeln och skjutstocken.

- Det två transporthandtagen monteras på framsidan av sågen, på vänster och höger fot med 4 sexkantskruvarna M 6 x 16, 4 brickor 6, 4 muttrar M 6.

Montering av längdanslaget, Bild 17 / 17.1

- Stick in lagerstycket på klämplattan. Montera klämp- lattan med 2 cylinderskruvar M6 x 30, 2 tandbrickor A 6,4 och 2 sexkantsmuttrar på bordsskivan.

- Montera mellanplåten med 2 vagsnbultar M6 x 50, 2 brickor A 6 och 2 vingmuttrar på längdanslaget.

- Skjut anslagsskenan på mellanplåten och spänn fast med vingmuttrarna.

- Teckenförklaring: 1 = hög anläggningsyta 2 = låg anläggningsyta

- För att klämma, dra klämfliken uppåt; för att lossa, tryck ner den.

⚠ Observera! Dra ut nätstickkontakten och använd skyddshandskar.

- Lossa vingskruven från utsugshuven (20) och tag bort den.

Bild 20

- Lossa de 4 krysskruvarna från bordsinlägget (19) och ta bort det.

Bild 21

- Ställ sågbladet så högt upp det går och lossa skruven med sågbladsnyckeln.

Observera! Vänstergänga

Bild 22

• Ta bort sågbladsflänsen (31) och sågbladet (32).

- Nu kan du byta sågbladet (32).

- Observera urtaget när sågbladsflänsen (31) monteras.

- Kontrollera klyvkilens inställning när sågbladet bytts och montera tillbaka bordsinlägget (19) och utsugshuven (20).

Anslut utsugningsanläggningen (Bild 15)

⚠ WARNING!

Risk för skador på ögonen från kringflygande spån

- Använd skyddsglasögon.

- Driv enheten endast med lämplig spånsug. Använd inte en vanlig dammsugare.

1. Stäng en lämplig spånutsugsanläggning (ingår inte i leveransomfånget) på utsugsstutsen (14).

2. Anslut utsugningsslangen (21) på en lämplig spånutsugsanläggning (t.ex. en dammsugare för flera ändamål) till utsugsstutsen (14).

OBSERVERA!

Kontrollera och rengör utsugskanalerna regelbundet.

10. Transport

Genom att lyfta i maskinens framsida kan den lätt flyttas inom verkstaden när platsbehovet så kräver.

11. Arbetsinstruktioner

Vi rekommenderar att du gör en testsågning efter varje ny inställning för att kontrollera inställda mått.

När sägen startats måste du vänta tills sågbladet har uppnått sitt max. varvtal innan du utför snittet.

Ordna så att långa arbetsstycken inte välter ner efter sågningen (t.ex. med ett avrullningsställ)

Var observant när du sätter snittet.

Kör apparaten bara med utsugning. Kontrollera och rengör utsugskanalerna regelbundet.

Se till att en sådant blad väljs som passar det material som ska sågas.

Anslut verktyget till en dammuppsamlingsanordning vid sågning i trä.

Använd inte sågblad av höglegerat snabbstål (HSS-stål).

Använd skjutstock eller handtag med skjutträ, för att föra arbetsstycket säkert förbi sågbladet. Förvara all-tid skjutstocken eller skjutträet vid elsågen, då det inte används.

Snedställning av sågbladet

• När de båda klämskruvarna lossats kan sågbladet ändras steglöst från 90° till 45° (se skalan).
• Kontrollera inställningen med ett provsnitt.
• Efterjustera vid behov med ställskruvarna.

Höjdinställning av sågbladet

Sågbladets snitthöjd kan ställas in steglöst från 0 till 83 mm.

• Välj en liten sågbladshöjd över arbetsstycket för säkert och snyggt arbete.
• Ställ in klyvkilen som det visas i bild 23.
  Spaltkilen är en viktig skyddsanordning, som för arbetsstycket och som stänger snittfogen bakom sågbladet och som förhindrar att arbetsstycket slår tillbaka. Se upp med tjockleken på spaltkilen. Spaltkilen får inte vara tunnare än sågbladet och inte tjockare än snittbredden.
• Man får bara använda sågblad med en diameter på 315 mm och en tjocklek på 2,4 mm (tänder 3,0 mm).
• Täckhuven sänks ned över arbetsstycket vid varje arbetsförlopp. Täckhuven måste vid varje arbetsförlopp stå vågrätt över sågbladet.

Sågning på längden

• Använd längdanslaget för att göra parallellsnitt.
• Använd anslagslinjalen med den höga anslagssidan (Bild 18) vid sågarbeten över 120 mm och den låga anslagssiden (Bild 18) vid sågbredder under 120 mm. Skjut arbetsstycket med den medlevererade skjutstocken.

Sågning på tvären

- Använd skjutsliden för tvär- och vinkelsnitt.

Arbeten på cirkelsågmaskiner

Sågning av breda arbetsstycken, Bild 24

Över 120 mm breda arbetsstycken

Arbetsmoment:

• Ställ in längdanslaget enligt det avsedda arbetsstyckets bredd.
  • Tänk på var du sätter händerna.
• Vid utsågning av smala arbetsstycken har man bara höger hand i verktygsområdet eller också använder man en skjutstock för att skjuta fram arbetsstycket.
• Om det finns risk att arbetsstycket kläms fast mellan sågbladet, klyvkilen och anslaget, så ska anslaget dras tillbaka till mitten av sågbladet eller använder man ett kort hjälpanslag.
• På bilderna antyds endast utsugshuven, eller den saknas helt för att arbetsgången ska synas tydliga-re.
• Den övre utsugshuven är nödvändig vid alla de beskrivna arbetena.

Sågning av smala arbetsstycken, Bild 25

Sågning på längden av arbetsstycken smalare än 120 mm måste ovillkorligen utföras med hjälp av en skjutstock.

Skjutstocken ingår i leveransen. Byt genast ut sliten eller skadad skjutstock.

• Ställ in parallellanslaget enligt det avsedda arbetsstyckets bredd.
• Skjut fram arbetsstycket med båda händerna. I området vid sågbladet måste en skjutstock användas som skjuthjälp.
• Skjut alltid fram arbetsstycket till slutet av klyvkilen.

⚠ Observera! Vid korta arbetsstycken ska skjutstocken användas redan i början av snittet.

Sågning av kanter och lister, Bild 26

Arbetsmoment:

• Montera längdanslaget med låg anliggningsyta eller använd ett hjälpanslag.
• Skjut fram arbetsstycket med skjutstock tills arbetsstyckets ände befinner sig vid klyvkilen.
• Montera en bordsförlängning så att långa arbetsstycken inte välter ner efter sågningen.

Sågning på tvären, Bild 27

Arbetsmoment:

• Ställ in avvisningslisten så att avsågade arbetsstycken inte kan komma åt den uppstickande delen av sågbladet.
• Skjut endast fram arbetsstycket med tväranslag eller tvärslid.
  • Ta inte bort överblivna bitar med händerna.

Den installerade elmotorn är ansluten så att den är redo för drift. Anslutningen motsvarar tillämpliga VDE- och DIN-bestämmelser. Kundens nätanslutning liksom den använda förlängningskabeln måste motsvara dessa föreskrifter.

Skadad elanslutningsledning

På elektriska anslutningsledningar uppstår ofta isolationsskador.

Orsaker till detta kan vara:

• tryckställen när anslutningsledningar förs genom fönster- eller dörröppningar.
• Knäckställen genom felaktig fastsättning eller styrning av anslutningsledningen.
• Snittställen genom att anslutningsledningen körts över.
• Isolationsskador genom ryck ur vägguttaget.
• Sprickor genom isolationens åldring.

Sådana skadade elanslutningsledningar får inte användas och är på grund av isolationsskadorna livsfarliga.

Kontrollera regelbundet anslutningsledningar för skador. Se upp så att anslutningsledningen inte är ansluten till elnätet vid kontrollen.

Elektriska anslutningsledningar måste motsvara till- lämpliga VDE- och DIN-bestämmelser. Använd endast anslutningssladdar med samma märkning.

Enligt föreskrift ska typbeteckningen vara tryckt på anslutningskabeln.

Växelströmsmotor:

• Nätspänningen måste vara 230 V\~.
• Förlängningskablar upp till 25 m måste ha ett tvär-snitt på 1,5 mm ^2 .

13. Underhåll

Varning! Dra ut nätstickkontakten innan inställning, underhåll eller reparation utförs!

Allmänna underhållsåtgärder

• Se till att skyddsutrustningar, ventilationsöppningar och motorhus är så fria från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.
• Vi rekommenderar att maskinen rengörs direkt efter varje användning.
• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lösningsmedel. De skulle kunna angripa enhetens plastdelar. Se till att det inte tränger in vatten i maskinen.
• Olja in roterande delar en gång i månaden för att förlänga redskapens livslängd. Olja inte in motorn.

Serviceinformation

Tänk på att produktens följande delar slits naturligt eller under bruk, eller att följande delar används som förbrukningsmaterial.

Slitdelar*: Bordsinlägg, skjutstock, sågblad

* Ingår inte obligatoriskt i leveransen!

Anslutningar och reparationer

Anslutningar och reparationer av elektrisk utrustning får endast utföras av kvalificerade elektriker.

Ange följande uppgifter om du har frågor:

• Motorns strömtyp
• Märkskyltens uppgifter
• Motoruppgifter på märkskylten

Du kan få reservdelar och tillbehör från vårt servicecenter. För att göra detta, skanna QR-koden på första-sidan.

14. Lagring

• Lagra apparaten och dess tillbehör på en mörk, torr och frostfri plats som inte är tillgänglig för barn.
• Den optimala lagertemperaturen ligger mellan 5 och 30 °C.
• Förvara verktyget i originalförpackningen.
• Täck över verktyget för att skydda det mot damm eller fukt.
• Förvara bruksanvisningen vid verktyget.

15. Kassering och återvinning

Maskinen ligger i en förpackning för att förhindra transportskador. Denna förpackning är råmaterial och kan därför återanvändas eller tillföras råvarukretsloppet. Maskinen och dess tillbehör består av olika material, som t.ex. metall och plast. Bortskaffa defekta komponenter som farligt avfall. Fråga i fackhandeln eller hos lokala myndigheter!

Släng inte uttjänta apparater tillsammans med hushållsavfall!

Denna symbol anger att produkten inte får kastas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsamlingsplats. Detta kan t.ex. ske genom återlämning vid köp av en liknande produkt eller genom inlämning på ett auktoriserat insamlingsställe för återvinning av uttjänta elektriska och elektroniska produkter. Felaktig hantering av uttjänta maskiner kan på grund av de potentiellt farliga ämnena som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på miljön och människors hälsa. Genom korrekt kassering av denna produkt kommer du att bidra till en effektiv användning av naturresurser.

För information om kassering av uttjänt utrustning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral finns för deponering av elektrisk och elektronisk utrustning.

16. Felsökning

I den följande tabellen anges felsymtom och det beskrivs hur du kan avhjälpa dem om din maskin någon gång inte skulle fungera som den ska. Om du inte kan lokalisera och avhjälpa problemet på detta sätt så kontaktar du din serviceverkstad.

Störning Möjliga orsaker Åtgärd
Sågblad lossnar efter att motorn stängts av	Monteringsmutter lossas dras åt lätt	Dra åt fästmuttern åt höger
Motor startar inte	Förlust av nätsäkring Kontrollera nätsäkringen
	Förlängningsledning defekt Byt förlängningsledning
	Anslutningar till motorn eller brytaren felaktiga	Låt elektriker kontrollera
	Motor eller brytare defekta Låt elektriker kontrollera
Motor fel rotationsriktning	Defekt kondensator Låt elektriker kontrollera
	Felanslutning Låt en elspecialist byta vägguttagets polaritet
Motorn saknar effekt, säkringen löser ut	Förlängningskabelns area är för liten	Se Elektrisk anslutning
	Överbelastning på grund av slött sågblad	Byta sågblad
Brända ytor på snittytan	Slött sågblad Slipning, byte av sågblad
	Fel sågblad Byt sågblad

Med denna maskin följer en 24 månaders garanti. Garantin täcker endast material- och konstruktionsfel. Defekta delar ersätts utan omkostningar, men kunden står för installationen. Vår garanti täcker endast orginal-delar. Anspråk på garanti öreligger inte för: garantin täcker ej, transportskador, skador orsakade av felaktig behandling och då skötselföreskrifter inte beaktats. Vidare kan garantikrav endast ställas för maskiner som inte har reparerats av tredje part.

Záruka SK
