NAVODILA ZA UPORABO HS120 SCHEPPACH

Z uporabo simbolov v tem priročniku želimo vašo pozornost usmeriti na mogoča tveganja. Varnostni simboli in razlage, ki jih spremljajo, je treba natančno razumeti. Sama opozorila ne odpravijo tveganj in ne morejo nadomestiti ustreznih ukrepov za preprečevanje nesreč.

	Opozorilo – za zmanjšanje tveganja telesnih poškodb preberite navodila za uporabo.
	Nosite zaščito za sluh. Zaradi vpliva hrupa lahko oglušite.
	Nosite masko za zaščito pred prahom. Pri delu z lesom in drugimi materiali lahko nastane zdravju škodljiv prah. Materiala, ki vsebuje azbest, ni dovoljeno obdelovati!
	Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida.
	Pozor! Nevarnost poškodb! Ne posegajte v delujoč žagin list!
⚠ Pozor!	V teh navodilih za uporabo smo mesta, ki zadevajo vašo varnost, označili s tem znakom.

Kazalo:

Stran:

1. Uvod.... 132
2. Opis naprave.... 132
3. Obseg dostave.... 132
4. Namenska uporaba 133
5. Splošni varnostni napotki 133
6. Preostala tveganja....136
7. Tehnični podatki....136
8. Razpakiranje....137
9. Zgradba in upravljanje 137
10. Prevoz 139
11. Delovna navodila 139
12. Električni priključek.... 140
13. Vzdrževanje 140
14. Skladiščenje.... 141
15. Odlaganje med odpadke in reciklaža 141
16. Pomoč pri motnjah.... 142

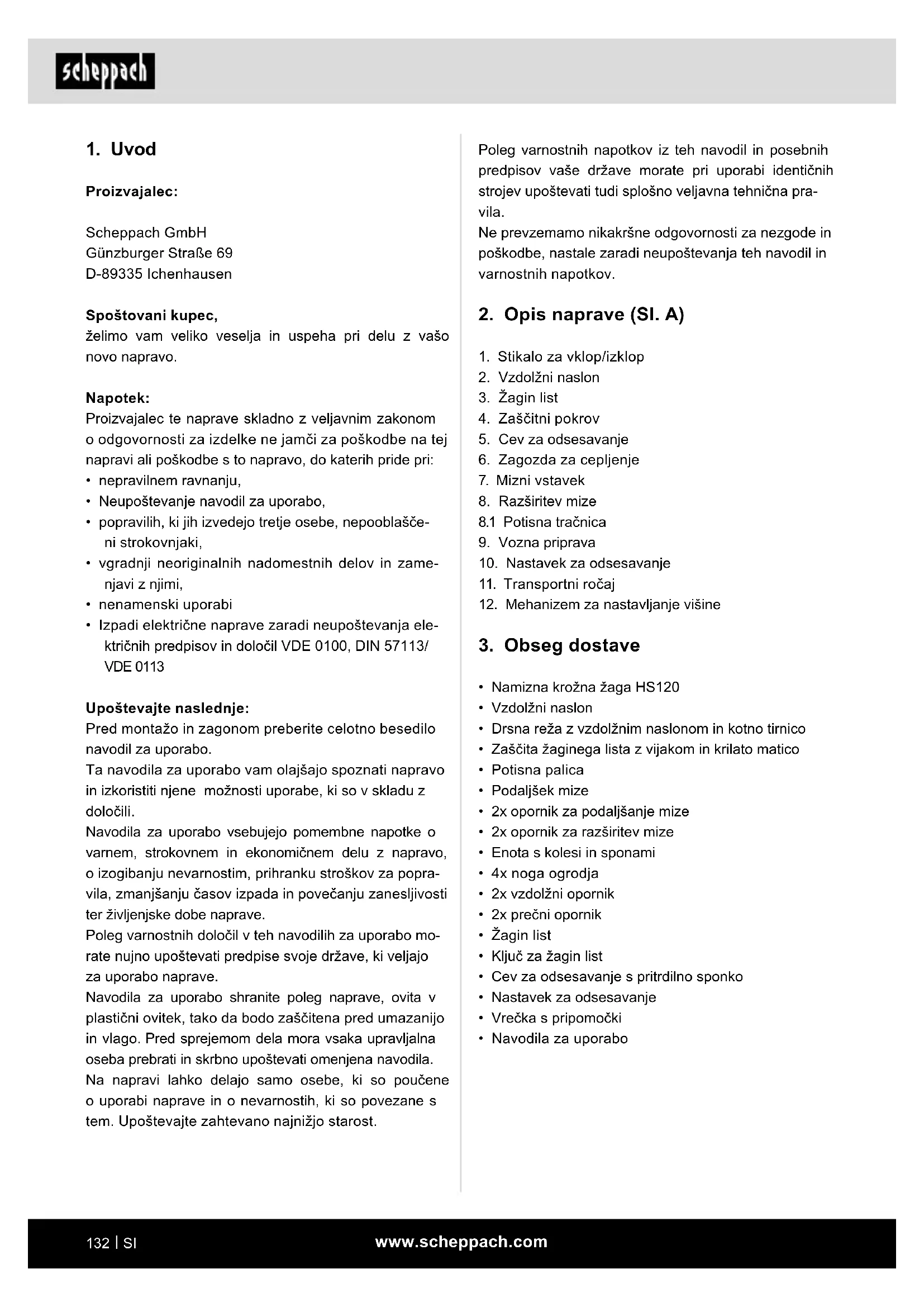

1. Uvod

Proizvajalec:

Scheppach GmbH

Proizvajalec te naprave skladno z veljavnim zakonom o odgovornosti za izdelke ne jamči za poškodbe na tej napravi ali poškodbe s to napravo, do katerih pride pri:

• nepravilnem ravnanju,
• Neupoštevanje navodil za uporabo,
• popravilih, ki jih izvedejo tretje osebe, nepooblaščeni strokovnjaki,
• vgradnji neoriginalnih nadomestnih delov in zamenjavi z njimi,
• nenamenski uporabi
• Izpadi električne naprave zaradi neupoštevanja električnih predpisov in določil VDE 0100, DIN 57113/VDE 0113

Upoštevajte naslednje:

Pred montažo in zagonom preberite celotno besedilo navodil za uporabo.

Ta navodila za uporabo vam olajšajo spoznati napravo in izkoristiti njene možnosti uporabe, ki so v skladu z določili.

Navodila za uporabo vsebujejo pomembne napotke o varnem, strokovnem in ekonomičnem delu z napravo, o izogibanju nevarnostim, prihranku stroškov za popravila, zmanjšanju časov izpada in povečanju zanesljivosti ter življenjske dobe naprave.

Poleg varnostnih določil v teh navodilih za uporabo mo-rate nujno upoštevati predpise svoje države, ki veljajo za uporabo naprave.

Navodila za uporabo shranite poleg naprave, ovita v plastični ovitek, tako da bodo zaščitena pred umazanijo in vlago. Pred sprejemom dela mora vsaka upravljalna oseba prebrati in skrbno upoštevati omenjena navodila.

Na napravi lahko delajo samo osebe, ki so poučene o uporabi naprave in o nevarnostih, ki so povezane s tem. Upoštevajte zahtevano najnižjo starost.

Poleg varnostnih napotkov iz teh navodil in posebnih predpisov vaše države morate pri uporabi identičnih strojev upoštevati tudi splošno veljavna tehnična pravila.

Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

2. Opis naprave (SI. A)

1. Stikalo za vklop/izklop
2. Vzdolžni naslon
3. Žagin list
4. Zaščitni pokrov
5. Cev za odsesavanje
6. Zagozda za cepljenje
7. Mizni vstavek
8. Razširitev mize
   8.1 Potisna tračnica
9. Vozna priprava
10. Nastavek za odsesavanje
11. Transportni ročaj
12. Mehanizem za nastavljanje višine

3. Obseg dostave

• Namizna krožna žaga HS120
• Vzdolžni naslon
- Drsna reža z vzdolžnim naslonom in kotno tirnico
- Zaščita žaginega lista z vijakom in krilato matico
- Potisna palica
- Podaljšek mize
• 2x opornik za podaljšanje mize
• 2x opornik za razširitev mize
- Enota s kolesi in sponami
- 4x noga ogrodja
• 2x vzdolžni opornik
- 2x prečni opornik
- Žagin list
- Ključ za žagin list
• Cev za odsesavanje s pritrdilno sponko
• Nastavek za odsesavanje
• Vrečka s pripomočki
• Navodila za uporabo

4. Namenska uporaba

Namizna krožna žaga je predvidena za vzdolžno in prečno rezanje (le s prečnim naslonom) vseh vrst lesa glede na velikost naprave.

Prepovedano je rezanje vseh vrst hlodov.

Stroj se sme uporabljati samo v skladu s predvidenim namenom.

Vsaka druga uporaba, ki presega to, ni v skladu z na- menom. Za škodo ali telesne poškodbe vseh vrst, ki izhajajo iz tega, je odgovoren uporabnik/upravljavec in ne proizvajalec.

Uporabljati je dovoljeno samo liste (žagini listi HM ali CV), ki so primerni za to žago.

Uporaba žaginih listov HSS in rezalnih kolutov vseh vrst je prepovedana. Obvezno upoštevajte varnostne napotke in navodila za montažo ter navodila za uporabo v priročniku za uporabo, saj lahko le tako omogočite ustrezno uporabo.

Osebe, ki napravo upravljajo in vzdržujejo, morajo biti seznanjeni z vsebino teh navodil in morebitnimi nevarnostmi. Poleg tega se je treba dosledno držati veljavnih ukrepov za preprečevanje nesreč.

Upoštevati je treba tudi druga splošna navodila s področ- ja delovne medicine in varstva pri delu.

Pozor!

Pri uporabi naprav morate upoštevati nekatere varnostne ukrepe, da preprečite telesne poškodbe in materialno škodo. Skrbno preberite ta navodila za uporabo oz. varnostne napotke. Skrbno jih shranite, da vam bodo informacije kadarkoli na dosegu roke. Če boste napravo predali drugim osebam, jim izročite tudi ta navodila za uporabo oz. varnostne napotke. Ne prevzemamo nikakršne odgovornosti za nezgode in poškodbe, nastale zaradi neupoštevanja teh navodil in varnostnih napotkov.

Spremembe na stroju v celoti izključujejo garancijo proizvajalca za poškodbe, do katerih pride kot posledica.

Kljub namenski uporabi ni mogoče v celoti odpravi- ti določenih dejavnikov preostalih tveganj. Glede na konstrukcijo in postavitev stroja lahko pride do nas- lednjih tveganj:

• Stik z žaginim listom na nepokritem območju žage.
• Poseganje v vrteč se žagin list (ureznine)
• Povratni udarec obdelovancev in delov obdelovanca.
  • Zlomi žaginih listov.

• Izmet poškodovanih delov žaginega lista iz trdine.

• Poškodbe sluha zaradi neuporabe potrebne zaščite za sluh.

• Zdravju škodljive emisije lesnega prahu pri uporabi v zaprtih prostorih.

Prosimo, upoštevajte, da naše naprave namensko niso konstruirane za gospodarsko, obrtno ali industrijsko uporabo. Ne prevzemamo nobene odgovornosti, će napravo uporabljate v gospodarskih, obrtnih ali industrijskih obratih ter enakih dejavnostih.

5. Splošni varnostni napotki

Pozor! Pri uporabi električnih orodij je treba zaradi zaščite pred električnim udarom, nevarnostjo poškodb in požara upoštevati sledeče temeljne varnostne uk-repe. Pred uporabo električnega orodja preberite vse varnostne napotke in jih varno shranit

Varno delo

1. Delovni prostor vzdržujte v urejenem stanju
2. Nered v delovnem prostoru lahko povzroči ne- zgode.
3. Upoštevajte vplive okolice
4. Električnih orodij ne izpostavljajte dežju.
5. Električnih orodij ne uporabljajte na vlažnem ali mokrem.
6. Poskrbite za dobro osvetlitev delovnega območja.

7. Električnih orodij ne uporabljajte, će obstaja nevarnost požara ali eksplozije.

8. Zaščitite se pred električnim udarom

- Izogibajte se stiku z ozemljenimi deli (npr. cevmi, radiatorji, električnimi štedilniki, hladilniki).

1. Otrokom ne pustite blizu!

- Drugim osebam ne pustite, da bi se dotikale orodja ali kabla, ne pustite jim blizu svojemu delovne-mu območju.

1. Orodja, ki niso v uporabi, varno shranite

- Električna orodja, ki niso v uporabi, shranite na suhem, visoko ležečem ali zaprtem mestu, izven dosega otrok.

1. Ne preobremenjujte električnega orodja

- V navedenem območju moči lahko delate bolje in varneje.

1. Uporabljajte pravilno električno orodje

- Pri težkih delih ne uporabljajte električnih orodij z nizko zmogljivostjo.

- Električnega orodja ne uporabljajte v namene, za katere ni predvideno. Ne uporabljajte na primer ročne krožne žage za rezanje drevesnih vej ali polen.

- Električnega orodja ne uporabljajte za žaganje drv.

1. Nosite primerna oblačila

- Ne nosite širokih oblačil ali nakita, ker vas lahko zagrabijo premikajoči se deli.

- Pri delih na prostem je priporočeno nošenje obutve, odporne proti drsenju.

- Če imate dolge lase, nosite mrežico za lase.

1. Uporabljajte zaščitno opremo

- Nosite zaščitna očala.

- Pri delih, kjer se praši, uporabljajte dihalno ma- sko.

1. Priključite pripravo za odsesavanje prahu

- Če so na voljo priključki za odsesavanje prahu in zbiralna priprava, se prepričajte, da so priključeni in pravilno uporabljeni.

- Uporaba v zaprtih prostorih je dovoljena samo z ustrezno napravo za odsesavanje.

1. Zavarujte obdelovanec

- Za fiksiranje obdelovanca uporabite vpenjalne priprave ali primež. Te ga fiksirajo varneje, kot će ga držite z roko in omogočajo, da stroj upravljate z obema rokama.

- Pri dolgih obdelovancih je potrebna dodatna podlaga (miza, stojalo, itd.), da preprečite prevrnitev stroja.

- Obdelovanec zmeraj potiskajte proti delovni plošči in naslonu, da preprečite majanje oz. obračanje obdelovanca.

1. Izogibajte se neobičajnim telesnim držam

- Pazite, da stojite varno in da vedno ohranjate ravnotežje.

- Izogibajte se nerodnim položajem rok, pri katerih bi se zaradi nenadnega zdrsa ena ali obe roki lahko dotaknili žaginega lista.

1. Svoja orodja negujte s skrbnostjo

- Rezalna orodja morajo biti ostra in čista, da lahko z njimi delate bolje in varneje.

- Upoštevajte napotke za mazanje in menjavo orodia.

- Redno preverjajte priključni vod električnega orodja in ga ob poškodovanosti predajte strokovnjaku, da ga zamenja.

- Redno preverjajte podaljševalne vode in jih zameniaite, če so poškodovani.

- Ročaji morajo biti suhi, čisti in na njih ne sme biti olja in masti.

1. Izvlecite vtič iz vtičnice

- Drobcev, ostružkov ali zatakjenih delčkov lesa ne odstranjujte, medtem ko žagin list deluje.

- Ob neuporabi električnega orodja, pred vzdrževanjem in pri menjavi orodij, kot npr. žagin list, vrtalnik, rezkalnik.

1. Na orodju ne pozabite ključev

1. Kabelski podaljšek uporabljajte na prostem.

- Na prostem uporabljajte samo dovoljene in ustre- zno označene kabelske podališke.

- Kabelski boben uporabljajte samo, ko je odvit.

1. Vedno bodite pozorni

- Pred nadaljnjo uporabo električnega orodja mo-rate pregledati zaščitne priprave ali rahlo poško-dovane dele, će brezhibno in ustrezno delujeio.

- Prepričajte se, da premični deli brezhibno delujejo, se ne zatikajo in niso poškodovani. Vsi deli morajo biti pravilno nameščeni in izpolnjevati morajo vse pogoje, da je zagotovljeno brezhibno delovanje električnega orodja.

- Premičnega zaščitnega pokrova v odprtem stanju ne smete zatikati.

- Poškodovane zaščitne priprave in dele mora priznana strokovna delavnica ustrezno popraviti ali zamenjati, će v navodilih za uporabo ni podano nič drugega.

- Poškodovana stikala mora zamenjati servisna delavnica.

- Ne uporabljajte pomanjkljivih ali poškodovanih priključnih vodov.

- Ne uporabljajte električnih orodij, pri katerih ni mogoče vklopiti in izklopiti stikala.

1. POZOR!

- Pri dvojnih zajeralnih rezih bodite še posebej po-zorni.

1. POZOR!

- Uporaba drugih vložnih orodij in drugega pribora lahko za vas predstavlja nevarnost poškodb.

1. Vaše električno orodje naj popravlja strokovnjak za elektriko

- To električno orodje ustreza zadevnim varnostnim določilom. Popravila lahko izvaja samo električar, s tem, da uporablja originalne nadomestne dele, sicer lahko nastane nevarnost za uporabnika.

1. Kabla ne uporabljajte v namene, za katere ni predviden.

- Kabla ne uporabljajte za to, da bi izvlekli vtič iz vtičnice. Kabel zaščitite pred vročino. oljem in ostrimi robovi.

Dodatni varnostni napotki varnostni ukrepi

• Opozorilo! Ne uporabljajte poškodovanih, razpokanih ali deformiranih žaginih listov.
• Obrabljen vstavek za mizo zamenjajte.
• Uporabljajte samo žagine liste, ki jih priporoča proizvajalec in izpolnjujejo zahteve iz standarda EN 847-1.
  ⚠️ Opozorilo! Pri menjavi žaginega lista pazite, da širina reza ni manjša in da debelina rezila žaginega lista ni večja od debeline zagozde za cepljenje!

- Pazite, da za material, ki ga boste rezali, uporabite primeren žagin list.

- Nosite primerno osebno varovalno opremo. To vključuje: Zaščito za sluh za zmanjšanje tveganja naglušnosti, zaščito dihal za zmanjšanje tveganja vdihavanja nevarnega prahu.

- nošenje rokavic pri delu z žaginimi listi in grobimi materiali.

- Žagine liste nosite v posodi, kadar je to mogoče.

- Nosite zaščitna očala. Med delom nastajajo iskre ali drobci, trske in prah, ki jih izvrže iz naprave, ki lahko povzročijo izgubo vida.

- Ko žagate les, priključite električno orodje na zbiralno napravo za prah. Na sproščanje prahu med drugim vplivajo vrsta materiala, ki ga boste obdelovali, pomen lokalnega ločevanja (zbiranje ali vir) in pravilna nastavitev pokrovov/usmerjevalnih pločevin/vodil.

- Ne uporabljajte žaginih listov iz visoko legiranega hitroreznega jekla (jeklo HSS).

- Ko ju ne uporabljate, potisno palico ali potisni kos lesa vedno shranite v držalu ob električnem orodju.

Oskrbovanje in vzdrževanje

- Pri vseh nastavljalnih in oskrbovalnih delih izvlecite vtič.

- Na nastajanje hrupa vplivajo različni faktorji, med drugim kakovost žaginih listov, stanje žaginega lista in električnega orodja. Če je mogoče, uporabljajte žagine liste, ki so konstruirani za zmanjšanje nastanka hrupa, redno vzdržujte električno orodje in orodne nastavke ter jih po potrebi popravite, da zmanjšate hrup.

- Napake na električnem orodju, zaščitnih pripravah ali na orodnem nastavku sporočite osebi, odgovorni za varnost, takoj ko jih odkrijete.

Varno delo

- Uporabite potisno palico ali ročaj s potisnim kosom lesa, da obdelovanec varno potisnete mimo žagine-ga lista.

- Prepričajte se, da vedno uporabite zagozdo za cepljenje in je ta pravilno nastavljena.

- Uporabite pripravo za zaščito žaginega lista in jo pravilno nastavite.

- Uporabljajte samo žagine liste, katerih največje dovoljeno število vrtljajev ni manjše od največjega števila vrtljajev vretena uporabljenega orodja, in so primerni za material za rezanje.

- Ne potiskajte skozi nobenih gub ali zarez, ne da bi bila nad mizo žage nameščena zaščitna priprava, kot npr. tunelska zaščitna priprava.

- Krožnih žag ni dovoljeno uporabljati za cepljenje (utor, ki se konča v obdelovancu).

- Pri transportu električnega orodja uporabljajte samo transportne priprave. Za uporabo ali transport nikoli ne uporabljajte zaščitnih priprav.

- Pazite, da je med transportom zgornji del žaginega lista pokrit, na primer z zaščitno pripravo.

- Pazite, da boste uporabljali samo takšne distančni- ke in vretenaste obroče, ki so primerni za namen, ki ga določi proizvajalec.

- Tla v okolici stroja morajo biti ravna, čista in brez odpadlih delcev, kot npr. trsk in ostankov žaganja.

- Delovni položaj je zmeraj stransko od žaginega lista.

- Z območja žaganja ne odstranjujte ostankov žaganja ali drugih delcev obdelovancev, medtem ko stroj deluje in žagin list še ni v mirovanju.

- Pazite, da je stroj, vedno ko je to mogoče, zmeraj pritrjen na delovno ploščo ali mizo.

- Dolge obdelovance na koncu postopka žaganja zavarujte pred prevrnitvijo (npr. z odvijalnim stojalom ali podstavkom na kolesih).

⚠ Pozor! Drobcev, ostružkov ali zataknjenih delčkov lesa ne odstranjujte, medtem ko žagin list deluje.

- Pri odpravljanju napak ali pri odstranjevanju zagozdenih kosov lesa izklopite stroj. - Izvlecite omrežni vtič -

- Predelave ter nastavljanje, meritve in čiščenje opravljajte le, ko je motor izklopljen. - Izvlecite omrežni vtič -

⚠ OPOZORILO! To električno orodje med delovanjem ustvarja elektromagnetno polje. To polje lahko v določenih okoliščinah vpliva na aktivne ali pasivne medicinske vsadke. Zaradi zmanjšanja nevarnosti resnih ali smrtnih poškodb, osebam z medicinskimi vsadki priporočamo, da se pred uporabo električnega orodja posvetujejo s svojim zdravnikom ali proizvajalcem medicinskega vsadka.

Varnostni napotki za ravnanje z žaginimi listi

1. Vložna orodja uporabljajte le, će obvladate delo z njimi.

2. Upoštevajte največje število vrtljajev. Največjega števila vrtljajev, navedenega na vložnem orodju, ne smete prekoračiti. Če je zahtevano, upoštevajte območje števila vrtljajev.

3. Upoštevajte smer vrtenja motorja in žaginega lista.

4. Ne uporabljajte vložnih orodij z razpokami. Vložnih orodij z razpokami ne uporabljajte. Popravilo ni dovoljeno.

5. Z vpenjalnih površin očistite umazanijo, mast, olje in vodo.

6. Ne uporabljajte zrahljanih reducirnih obročev ali puš za reduciranje izvrtin pri listih krožne žage.

7. Pazite, da imajo fiksirani reducirni obroči za zava-rovanje orodja enak premer in najmanj 1/3 preme-ra reza.

8. Prepričajte se, da so fiksirani reducirni obroči med seboj vzporedni.

9. Z vložnimi orodji ravnajte previdno. Shranite jih v originalni embalaži ali v posebnih posodah. Nosite zaščitne rokavice, da izboljšate varnost prijema in dodatno zmanjšate tveganje poškodb.

10. Pred uporabo vložnih orodij se prepričajte, da so vse zaščitne priprave ustrezno pritrjene.

11. Pred uporabo se prepričajte, da vložno orodje, ki ga uporabljate, ustreza tehničnim zahtevam tega električnega orodja in je ustrezno pritrjeno.

12. Priložen list žage uporabljajte samo za žaganje lesa, nikoli za obdelavo kovin.

6. Preostala tveganja

Električno orodje je izdelano skladno s stanjem teh- nike in priznanimi varnostno tehničnimi pravili. Kljub temu lahko pride pri delu do pojava ostalih tveganj.

- Če ne uporabljajte električnih vodnikov, ki so skladni s predpisi, lahko pride do nevarnosti za zdravje zaradi elektrike.

- Poleg tega so lahko kljub vsem zadevnim preventivnim ukrepom prisotna preostala tveganja, ki niso očitna.

- Ostala tveganja lahko minimizirate, če skupaj upoštevate »varnostne napotke« in »namensko uporabo« ter navodila za uporabo.

- Stroja ne obremenjujte po nepotrebnem: zaradi premočnega pritiska pri žaganju se žagin list hitro poškoduje. To lahko povzroči zmanjšanje moči stroja pri obdelovanju in vpliva na natančnost rezanja.

- Izogibajte se naključnemu zagonu stroja: Ko vtikač vtaknete v vtičnico, tipka za aktiviranje ne sme biti pritisnjena.

- Uporabite orodje, ki je priporočeno v tem priročniku. S tem poskrbite, da doseže vaša žaga optimalno moč.

- Kadar stroj deluje, rok ne smete vstaviti v delovno območje.

- Pred izvajanjem nastavitvenih ali vzdrževalnih del izklo-pite napravo in izvlecite omrežni vtič.

7. Tehnični podatki

Motor na izmenični tok 230 V \~ 50 Hz

Moč 2200 W
Način delovanja S6 40%
Število vrtljajev v pros-tem teku	2800 min ^-1
Žagin list iz trdine ∅ 315 x ∅ 30 x 3 mm
Število zob 24
Velikost mize	800 x 550 (950) mm
Najv. višina reza 90°	83 mm
Najv. višina reza 45°	53 mm
Mehanizem za nastav-ljanje višine	0 - 83 mm
Vrtljivi žagin list	0 - 45°
Teža približno	53 kg

Tehnične spremembe so pridržane!

Hrup in vibracije

△ Opozorilo: Hrup ima lahko hude posledice za vaše zdravje. Če hrup stroja prekorači 85 dB (A), uporabljajte ustrezno zaščito sluha.

Karakteristike hrupa

Nivo moči zvoka L _wA 105,2 dB(A)

Raven hrupa L_pA 90,2 dB(A)

Negotovost K_wA/pA 3 dB(A)

8. Razpakiranje

• Odprite embalažo in napravo previdno vzemite ven.
• Odstranite embalažni material ter ovojna in transportna varovala (če obstajajo).
• Preverite, ali je obseg dostave celovit.
• Preverite, će so se naprava in deli pribora poškodovali med transportom. V primeru reklamacij morate takoj obvestiti prevoznika. Kasnejših reklamacij ne bomo priznali.
• Po možnosti embalažo shranite do preteka garancijskega časa.
• Pred uporabo morate s pomočjo navodil za uporabo spoznati napravo.
• Kot pribor, obrabne in nadomestne dele uporabljajte samo originalne dele. Nadomestne dele dobite pri svojem specializiranem trgovcu.
• Pri naročanju navedite našo številko artikla in tip ter leto izdelave naprave.

⚠ POZOR!

Naprava in embalažni material nista otroški igrači! Otroci se ne smejo igrati s plastičnimi vrečkami, folijami in majhnimi deli! Obstaja nevarnost, da jih pogoltnejo in se z njimi zadušijo!

9. Zgradba in upravljanje

Pred zagonom

• Pred zagonom je treba ustrezno namestiti pokrove in varnostne naprave.
• Žagin list se mora prosto premikati.
• Pri že obdelanem lesu pazite na tujke, kot so npr. žeblji ali vijaki itd.
• Preden vklopite stikalo za vklop/izklop, se prepričajte, da je žagin list pravilno montiran in da se gibljivi deli prosto premikajo.
• Pred priključitvijo stroja se prepričajte, da se podatki na tipski ploščici ujemajo s podatki o električnem omrežju.

- Stroj priključite samo na ustrezno nameščeno vtičnico z zaščitnim kontaktom, ki je zavarovana vsaj s 16-ampersko varovalko.

Zgradba in upravljanje

Pozor! Pred vsemi vzdrževalnimi in vgradnimi deli ter preurejanji na krožni žagi izvlecite omrežni vtič.

Vse priložene dele položite na ravno površino. Enake dele združite skupaj.

Napotek: Če so spoji zavarovani z vijakom (z okroglo glavo ali šesterorobim vijakom), šesterorobo matico in podložko, morata biti podložka nameščena pod matico.

Vijake vedno vstavite od zunaj navznoter in spoje z maticami zavarujte z notranje strani.

Napotek: Matice in vijake med montaž privijte le toliko, da ne morejo izpasti.

Če matice in vijake privijete/zategnete že pred končno montažo, te ne boste mogli izvesti.

SI. 1

- Mizno ploščo (1) položite na delovni pult (izpod motorja odstranite embalažno blazino (a)).

Sl. 1.1

- Namestite nogo ogrodja (2) na mizno ploščo (1) z 2 šesterorobima vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.

SI. 2

- Namestite stikalo (6) na mizno ploščo (1) z 2 šeste- rorobima vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.

SI. 3

- Namestite nogo ogrodja (3) na mizno ploščo (1) z 2 šesterorobima vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.

SI. 4

- Namestite nogo ogrodja (4) na mizno ploščo (1) z 2 šesterorobima vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.

SI. 5

- Namestite nogo ogrodja (5) in držalo cevi (b) na mizno ploščo (1) z 2 šesterorobima vijakoma M6 x 16, 2 podložkama 6 in 2 maticama M6.

SI. 6/6.1

- Namestite 2 vzdolžna opornika (10) in 2 prečna opornika (9) na noge ogrodja (2, 3, 4 in 5) z 12 šestrobimi vijaki M6 x 16, 12 podložkami 6 in 12 šestrobimi maticami M6.

SI. 7/7.1/7.2/7.3

• Namestite ploščo za podaljšanje mize (8) z dvema opornikoma (11) na mizno ploščo in prečni opornik z 6 šestrobimi vijaki M6 x 16, 6 podložkami 6 in 6 maticami M6.
• Vijake rahlo privijte z rokami. (Mizno ploščo (8) lahko s skrajšanimi stremeni namestite tudi od strani kot razširitev mize.)

SI. 8

- Namestite nastavek za odsesavanje (14) na spodnjo zaščito žaginega lista (13) s 4 šesterorobimi vijaki M4 x 10 in 4 podložkami 4.

SI. 9

- Namestite vozno pripravo (16) na zadnji nogi ogrodja (4 in 5) s 4 šestrobimi vijaki M6 x 16, 4 podložkami 6 in 4 maticami M6.

SI. 10

- Postavite stroj na noge, trdno privijte vse vijake na mizi, nogah in opornikih (razen na vozni pripravi).

Sl. 11

- Vozno pripravo trdno privijte v položaju, da se kole-sa rahlo dotikajo tal.

SI. 12/12.1

- Namestite zagozdo za cepljenje (18) k žaginemu listu (32) tako, kot je prikazano na sliki (12/12.1).

- Rahlo sprostite vijak (ne odvijte ga popolnoma), po nastavitvi ga ponovno trdno privijte. Vstavek za žagin list (19, sSI. 13) morate pri tem odstraniti.

Sl. 13

- Po nastavitvi zagozde za cepljenje (18) ponovno pri-trdite vstavek za žagin list (19) s 4 vijaki s ploščato glavo M6 x 16.

Sl. 14

- Pokrivalo (20) namestite na zagozdo za režo (18) z vijakom z okroglo glavo M6 x 25, podložko 6 in kri-lato matico M6.

SI. 15

- Cev za odsesavanje (21) spojite s pokrovom za odsesavanje (20) in nastavkom za odsesavanje (14).

SI. 16/16.1

• Pritrdilni vijak pritrdite na desno strani noge z 2 podložkama 6 in 2 maticama M6. Nanj obesite ključ za žagin list in potisno palico.
• Transportni držali namestite na sprednji strani žage, na nogah levo in desno, s 4 šestrobimi vijaki M6 x 16, 4 podložkami 6 in 4 maticami M6.

Montaža vzdolžnega naslona, Slika 17/17.1

- Ležajne kose nataknite na pritrdilno ploščo. Name stite pritrdilno ploščo na mizno ploščo z 2 cilindrični- ma vijakoma M6 x 30, 2 pahljačastima podložkama A 6,4 in 2 šestrobima maticama.

Namestitev omejevalne tračnice, Slika 18

• Namestite vmesno pločevino na vzdolžni naslon z 2 ploskima okroglima vijakoma M6 x 50, 2 podložkama A 6 in 2 krilatima maticama.
• Potisnite omejevalno tračnico na vmesno pločevino in jo vpnite s krilatimi maticami.
• Legenda:

- Za vpenjanje potegnite vpenjalni zaklopec navzgor, za sprostitev ga potisnite navzdol.

Menjava žaginega lista, Sl. 19

⚠ Pozor! Izvlecite omrežni vtič iz vtičnice in nosite zaščitne rokavice.

- Odstranite krilato matico s pokrova za odsesavanje (20) in ga odstranite.

SI. 20

- Odstranite 4 vijake s križno glavo z miznega vstavka (19) in ga odstranite.

SI. 21

- Postavite žagin list popolnoma navzgor in sprostite vijak s ključem za žagin list.

Pozor! Levi navoj

SI. 22

• Odstranite prirobnico žaginega lista (31) in žagin list (32).
  • Sedaj zamenjate žagin list (32).

- Pri montaži prirobnice žaginega lista (31) pazite na izrez.

Po menjavi žaginega lista preverite nastavitev zagozde za režo in ponovno namestite mizni vstavek (19) in pokrov za odsesavanje (20).

Priključitev sistema za odsesavanje (Sl. 15)

⚠ OPOZORILO!

Nevarnost poškodbe oči zaradi letečih ostružkov

- Nosite zaščitna očala.

- Izdelek uporabljajte le s primerno napravo za odse-savanje ostružkov. Ne uporabljajte gospodinjskega sesalnika.

Redno preverjajte in čistite kanale za odsesavanje.

10. Prevoz

Z dvigom sprednje strani stroja ga lahko zlahka pre-stavite v območje delavnice, ustrezno prostorskim zahtevam.

11. Delovna navodila

Po vsaki novi nastavitvi priporočamo, da izvedete poskusni rez, da preverite nastavljene mere.

Ko vklopite žago, počakajte, da žagin list doseže največje število vrtljajev, preden pričnete z rezanjem.

Dolge obdelovance na koncu postopka žaganja zavarujte pred nagibom (npr. s stojalom za odvijanje itd.). Pozor pri zarezovanju.

Napravo uporabljajte samo z odsesavanjem. Redno preverjajte in čistite kanale za odsesavanje.

Pazite, da za material, ki ga boste rezali, uporabite primeren žagin list.

Ko žagate les, priključite električno orodje na zbiralno napravo za prah.

Ne uporabljajte žaginih listov iz visoko legiranega hitro-reznega jekla (jeklo HSS).

Uporabite potisno palico ali ročaj s potisnim kosom lesa, da obdelovanec varno potisnete mimo žaginega lista.

Potisno palico in potisni kos lesa vedno shranite ob električnem orodju, ko ju ne uporabljate.

Poševno nastavljanje žaginega lista

- Po sprostitvi obeh vpenjalnih vijakov je žagin list brezstopenjsko nastavljiv od 90° do 45° (glejte skalo).

- Nastavitev preverite s pomočjo poskusnega reza.

- Po potrebi ga nastavite na nastavljalnih vijakih.

Nastavljanje višine žaginega lista

Žagin list je brezstopenjsko nastavljiv od 0 do 83 mm višine rezanja.

- Za varno in čisto delo izberite manjšo presežno višino žaginega lista nad obdelovancem.

- Zagozdo za cepljenje nastavite, kot je prikazano na sliki 23.

Zagozda za režo je pomembna zaščitna priprava, ki vodi obdelovanec in preprečuje zaprtje reže za žaganje za žaginim listom in povratni udarec obdelovanca. Pazite na debelino zagozde za režo. Zagozda za režo ne sme biti tanjša od telesa žaginega lista in ne debelejša od širine njegove reže za žaganje.

- Uporabljati je dovoljeno samo žagine liste s premerom 315 mm in debelino 2,4 mm (zobci 3,0 mm).

- Pri vsakem delovnem koraku spustite pokrov na obdelovanec. Pokrov mora pri vsakem delovnem koraku stati vodoravno nad žaginim listom.

Vzdolžni rezi

- Za vzporedne reze uporabite vzdolžni omejevalnik.

- Pri širinah rezanja čez 120 mm uporabite omejevalno ravnilo z visoko omejevalno stranjo (Sl. 18) in pri širinah reza pod 120 mm z nizko omejevalno stranjo (Sl. 18). Obdelovanec vodite s priloženo potisno palico.

Prečne reze

- Za prečne in kotne reze uporabite potisno tračnico.

Delo na krožnih žagah

Rezanje širokih obdelovancev, Sl. 24

Širina obdelovanca je več kot 120 mm

Delovna faza:

- Vzdolžni naslon nastavite ustrezno na predvideno širino obdelovanca.

- Pazite na varen položaj rok.

- Če ste z rezom odrezali majhne kose obdelovancev, izvajajte pomik v območju orodja samo z desno roko ali s pomočjo potisne palice.

• Če obstaja nevarnost, da obdelovanec uklešči med list krožne žage, zagozdo za režo in omejevalnik, potegnite omejevalnik nazaj do sredine žaginega lista ali uporabite kratek pomožni omejevalnik.
• Na slikah je zgornji pokrov za odsesavanje samo nakazan ali v posameznem primeru izpuščen, da je delovna faza bolj jasno prikazana.
• Pri vseh delovnih fazah je potreben zgornji pokrov za odsesavanje.

Rezanje ozkih obdelovancev, Sl. 25

Vzdolžni rezi obdelovancev s širino manj kot 120 mm morajo biti obvezno izvedeni z uporabo pomoči potisne palice.

Potisna palica je vključena v obseg dostave. Obrablje- no oz. poškodovano potisno palico takoj zamenjajte.

• Vzporedni omejevalnik nastavite glede na predvideno širino obdelovanca.
• Obdelovanec potisnite z obema rokama, v območju žaginega lista pa je treba obvezno uporabiti potisno palico.
• Obdelovanec vedno potisnite do konca zagozde za cepljenje.

⚠ Pozor! Pri kratkih obdelovancih je treba potisno palico uporabiti že na začetku rezanja.

Rezanje robov in letvic, Sl. 26

Delovna faza:

• Namestite vzdolžni naslon z nižjo namestitveno površino ali uporabite pomožni omejevalnik.
• Obdelovanec potiskajte naprej s potisno palico, dokler se konec obdelovanca ne nahaja v območju zagozde za režo.
• Dolge obdelovance na koncu rezanja zavarujte pred prevrnitvijo s podaljškom mize.

Izvedba prečnih rezov, SI. 27

Delovna faza:

• Usmerjevalno letev nastavite tako, da se odrezki obdelovanca ne morejo dotikati dvižnega dela žaginega lista.
• Obdelovance dovajajte samo s pomočjo prečnega omejevalnika ali prečnega pomikala.
• Odpadkov ne odstranjujte ročno iz območja obdelovanca.

Nameščeni elektromotor je priključen, tako da je pripravljen za uporabo. Priključek ustreza zadevnim standardom VDE in DIN. Omrežni priključek in uporabljen podaljšek na strani kupca morata ustrezati predpisom.

Poškodovan električni priključni vodnik

Na električnih priključnih vodih pogosto nastanejo poškodbe izolacije.

Vzroki za to so lahko:

• Otiščanci, će priključne vode speljete skozi okna ali reže vrat.
• Pregibi zaradi nepravilne pritrditve ali vodenja priključnih vodov.
• Rezi zaradi vožnje preko priključnih vodov.
• Poškodbe izolacije zaradi iztrganja iz stenske vtičnice.
• Pretrgana mesta zaradi staranja izolacije.

Takih poškodovanih električnih priključnih vodov ne smete uporabljati, ker so zaradi poškodb izolacije smrtno nevarni.

Redno preverjajte, će so električni priključni vodi poškodovani. Pri tem pazite, da priključni vod pri preverjanju ne bo visel na električnemu omrežju.

Električni priključni vodi morajo ustrezati zadevnim do-ločilom VDE in DIN. Uporabljajte samo priključne vode z enako oznako.

Po predpisih mora biti oznaka tipa priključnega voda natisnjena na njem.

Motor na izmenični tok:

• Omrežna napetost mora biti \~ 230 V.
• Podaljševalni vodi do 25 m morajo imeti prečni prerez 1,5 kvadratnega milimetra.

13. Vzdrževanje

Opozorilo! Pred vsakim nastavljanjem, servisiranjem ali popravilom izvlecite omrežni vtič!

Splošni vzdrževalni ukrepi

• Na zaščitnih pripravah, prezračevalnih režah in ohišju motorja mora biti čim manj prahu in umazanije. Zdrgnite napravo s čisto krpo ali jo izpihajte s stisnjenim zrakom pod nizkim tlakom.

• Priporočamo, da napravo očistite neposredno po vsaki uporabi.

• Napravo redno čistite z vlažno krpo in malo mazavega mila. Ne uporabljajte čistil ali topil, ker lahko poškodujejo plastične dele naprave. Pazite, da v notranjost naprave ne vdre voda.

• Če želite podaljšati življenjsko dobo orodja, enkrat mesečno namažite vrtljive dele. Motorja ne oljite.

Informacije o servisu

Upoštevajte, da so pri tem izdelku sledeči deli podvrženi obrabi, ki izhaja iz uporabe, ali naravni obrabi oz. so sledeči deli potrebni kot potrošni material.

Obrabljivi deli*: Mizni vstavek, potisna palica, žagin list

Priključevanje in popravila električne opreme lahko izvajajo samo električarji.

V primeru povratnih vprašanj morate navesti naslednje podatke:

• Vrsta toka, ki napaja motor
- Podatki tipske ploščice stroja
- Podatki na tipski ploščici motorja

Nadomestne dele in pribor dobite v našem servisnem centru. V ta namen odčitajte QR-kodo na naslovni strani.

14. Skladiščenje

• Napravo in njen pribor hranite na temnem, suhem, otrokom nedostopnem mestu, kjer ni nevarnosti zmrzovanja.
• Optimalna temperatura skladiščenja je med 5 in 30 °C.
• Orodje shranjujte v originalni embalaži.
• Pokrijte orodje, da ga zaščitite pred prahom ali vla-go.
• Navodila za uporabo shranjujte ob orodju.

15. Odlaganje med odpadke in reciklaža

Naprava je zaradi preprečitve poškodb med transportom v embalaži. Ta embalaža je iz su- rovine in je zato ponovno uporabna ali jo lahko vrnete v surovinski cikel. Naprava in njen pri- bor so iz različnih materialov, kot npr. iz kovine in umetnih snovi. Okvarjene sestavne dele zavrzite med posebne odpadke. Povprašajte v specia- lizirani trgovini ali v občinski upravi!

Odpadne opreme ne odvrzite med gospodinjske odpadke!

Ta simbol označuje, da je tega izdelek v skladu z Direktivo o odpadni električni in elektronski opremi (2012/19/EU) in v skladu z nacionalno zakonodajo ni dovoljeno odvreči med gospodinjske odpadke. Ta izdelek je treba dostaviti na ustre- zno zbirno mesto. Lahko ga npr. vrnete ob nakupu po- dobnega izdelka ali pa ga predate na zbirnem mestu, ki je pristojno za reciklažo odpadne električne in elek- tronske opreme. Neustrezno ravnanje s starimi napra- vami lahko zaradi potencialno nevarnih snovi, ki so pogosto vsebovane v odpadni električni in elektronski opremi, predstavlja nevarnost za okolje in človeško zdravje. Če ta izdelek pravilno zavržete, prispevate tudi k učinkoviti rabi naravnih virov. Informacije o zbirnih mestih odpadne opreme dobite pri mestni upravi, lokal- nem organu, ki je pristojen za ravnanje z odpadki, pri pooblaščenem zbirnem centru za odstranjevanje od- padne električne in elektronske opreme ali pri svojem komunalnem podjetju.

16. Pomoč pri motnjah

V naslednji tabeli so prikazani simptomi napak skupaj z opisom pomoči, će vaš stroj ne deluje pravilno. Če s tem ne morete lokalizirati in odpraviti težave, se obrnite na svoj servis.

Motnja Mogoč vzrok Ukrep
Žagin list se po izklopu motorja sprosti.	Pritrdilna matica ni dovolj zategnjena.	Pritegnite pritrdilno matico z desnim navojem
Motor se ne zažene	Izpad omrežne varovalke Preverite omrežno varovalko.
	Podaljševalni vod je okvarjen.	Zamenjajte kabelski podaljšek
	Priključki na motorju ali stikalu niso v redu	Mora pregledati strokovnjak za elektriko
	Okvarjen motor ali stikalo Mora pregledati strokovnjak za elektriko
Napačna smer vrtenja motorja	Okvarjen kondenzator Mora pregledati strokovnjak za elektriko
	Napačen priključek	Strokovnjak za elektriko mora zamenjati polarnost stenske vtičnice
Motor nima moči, varovalka se sproži.	Presek podaljševalnega voda ni zadosten	Glejte Električni priklop
	Preobremenitev zaradi topega žaginega lista	Zamenjajte žagin list
Ožganine na rezalni površini.	Top žagin list Naostrite žagin	ist ali ga zamenjajte.
	Napačen žagin list Zamenjajte žagin list.

Očitne pomanjkljivosti je potrebno naznaniti 8 dni po prejemu blaga, v nasprotnem primeru izgubi kupec vse pravice do garancije zaradi takšnih pomanjkljivosti. Za naše naprave dajemo garancijo ob pravilni uporabi za čas zakonsko določenega roka garancije od predaje in sicer na takšen način, da vsak del naprave brezplačno nadomestimo, za katerega bi se v tem roku izkazalo, da je zaradi slabega materiala ali slabe izdelave neuporaben. Za dele, ki jih sami ne izdelujemo, jamčimo samo toliko, kolikor zahteva garancija drugih podjetij. Stroški za vstavljanje novih delov nosi kupec. Zahteve za spreminjanje in zmanjšanje ter ostale zahteve za nadomestilo škode so izključene.

Szavatosság HU
