INSTRUKCJA OBSŁUGI HS120 SCHEPPACH

Objaśnienie symboli na urządzeniu

Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.

	Ostrzeżenie - W celu zmniejszenia ryzyka obrażeń należy przeczytać instrukcję obsługi.
	Nosić nauszniki ochronne. Hałas może powodować utratę słuchu.
	Nosić maskę przeciwpyłową. Podczas obróbki drewna oraz innych materiałów może powstawać pył szkodliwy dla zdrowia. Nie wolno poddawać obróbce materiałów zawierających azbest!
	Stosować okulary ochronne. Powstające w trakcie pracy iskry lub wyrzucane przez urządzenie odłamki, wióry i pyły mogą się przyczynić do utraty widoczności.
	Uwaga! Niebezpieczeństwo odniesienia obrażeń! Nie sięgać do poruszającej się tarczy tnącej!
⚠ Uwaga!	Miejsca w niniejszej instrukcji obsługi, które dotyczą bezpieczeństwa użytkownika, zostały oznaczone następującym znakiem.

Spis treści: Strona:

1. Wprowadzenie 199
2. Opis urządzenia.... 199
3. Zakres dostawy 199
4. Użytkowanie zgodne z przeznaczeniem.... 200
5. Ogólne wskazówki dotyczące bezpieczeństwa....200
6. Ryzyka szczątkowe 204
7. Dane techniczne 204
8. Rozpakowanie 204
9. Montaż i obsługa 205
10. Transport....207
11. Wskazówki dotyczące pracy 207
12. Przyłącze elektryczne 208
13. Konserwacja 209
14. Przechowywanie....209
15. Utylizacja i ponowne wykorzystanie 209
16. Pomoc dotycząca usterek 210

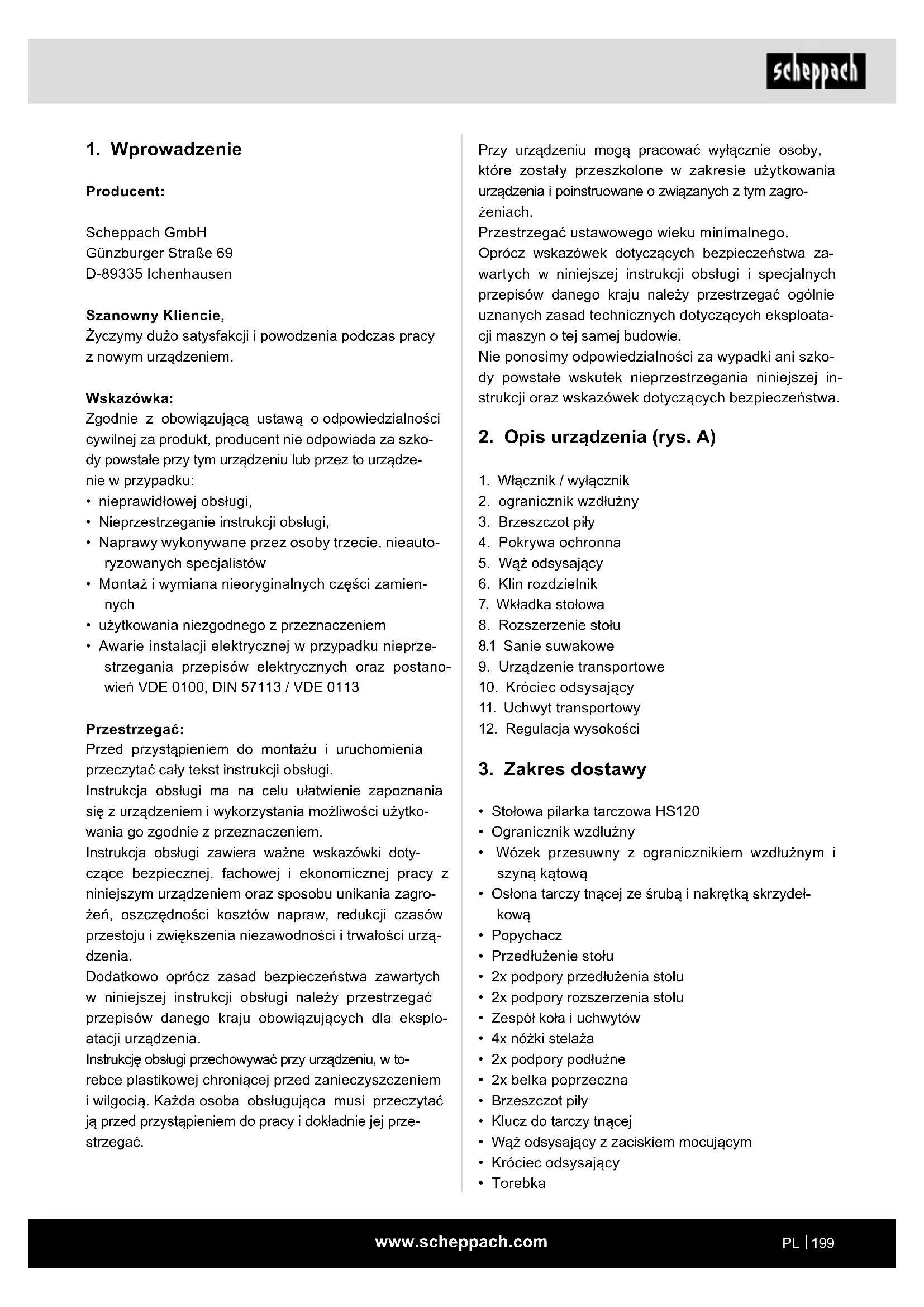

1. Wprowadzenie

Producent:

Scheppach GmbH

Życzymy dużo satysfakcji i powodzenia podczas pracy z nowym urządzeniem.

Wskazówka:

Zgodnie z obowiązującą ustawą o odpowiedzialności cywilnej za produkt, producent nie odpowiada za szkody powstałe przy tym urządzeniu lub przez to urządzenie w przypadku:

• nieprawidłowej obsługi,
• Nieprzestrzeganie instrukcji obsługi,
• Naprawy wykonywane przez osoby trzecie, nieauto- ryzowanych specjalistów
• Montaż i wymiana nieoryginalnych części zamiennych
• użytkowania niezgodnego z przeznaczeniem
• Awarie instalacji elektrycznej w przypadku nieprzestrzegania przepisów elektrycznych oraz postanowień VDE 0100, DIN 57113 / VDE 0113

Przestrzegać:

Przed przystąpieniem do montażu i uruchomienia przeczytać cały tekst instrukcji obsługi.

Instrukcja obsługi ma na celu ułatwienie zapoznania się z urządzeniem i wykorzystania możliwości użytkowania go zgodnie z przeznaczeniem.

Instrukcja obsługi zawiera ważne wskazówki dotyczące bezpiecznej, fachowej i ekonomicznej pracy z niniejszym urządzeniem oraz sposobu unikania zagrożeń, oszczędności kosztów napraw, redukcji czasów przestoju i zwiększenia niezawodności i trwałości urządzenia.

Dodatkowo oprócz zasad bezpieczeństwa zawartych w niniejszej instrukcji obsługi należy przestrzegać przepisów danego kraju obowiązujących dla eksploatacji urządzenia.

Instrukcję obsługi przechowywać przy urządzeniu, w to- rebce plastikowej chroniącej przed zanieczyszczeniem i wilgocią. Każda osoba obsługująca musi przeczytać ją przed przystąpieniem do pracy i dokładnie jej prze- strzegać.

Przy urządzeniu mogą pracować wyłącznie osoby, które zostały przeszkolone w zakresie użytkowania urządzenia i poinstruowane o związanych z tym zagrożeniach.

Przestrzegać ustawowego wieku minimalnego.

Oprócz wskazówek dotyczących bezpieczeństwa zawartych w niniejszej instrukcji obsługi i specjalnych przepisów danego kraju należy przestrzegać ogólnie uznanych zasad technicznych dotyczących eksploatacji maszyn o tej samej budowie.

Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek dotyczących bezpieczeństwa.

2. Opis urządzenia (rys. A)

1. Włącznik / wyłącznik
2. ogranicznik wzdłużny
3. Brzeszczot piły
4. Pokrywa ochronna
5. Wąż odsysający
6. Klin rozdzielnik
7. Wkładka stołowa
8. Rozszerzenie stołu
   8.1 Sanie suwakowe
9. Urządzenie transportowe
10. Króciec odsysający
11. Uchwyt transportowy
12. Regulacja wysokości

3. Zakres dostawy

• Stołowa pilarka tarczowa HS120
• Ogranicznik wzdłużny
- Wózek przesuwny z ogranicznikiem wzdłużnym i szyną kątową
- Ośłona tarczy tnącej ze śrubą i nakrętką skrzydełkową
- Popychacz
- Przedłużenie stołu
• 2x podpory przedłużenia stołu
• 2x podpory rozszerzenia stołu
- Zespół koła i uchwytów
- 4x nóżki stelaża
- 2x podpory podłużne
• 2x belka poprzeczna
- Brzeszczot piły
- Klucz do tarczy tnącej
- Wąż odsysający z zaciskiem mocującym
- Króciec odsysający
• Torebka

- Instrukcja obsługi

4. Użytkowanie zgodne z przeznaczeniem

Stołowa piła tarczowa służy do cięcia podłużnego i poprzecznego (tylko przy użyciu ogranicznika poprzecznego) wszelkiego rodzaju drewna, odpowiedniego do rozmiarów narzędzia.

Nie wolno nią ciąć drewna okrągłego.

Maszynę wolno użytkować wyłącznie zgodnie z jej przeznaczeniem.

Każde użycie wykraczające poza to jest niezgodne z przeznaczeniem. Za wynikające z tego szkody i obrażenia wszelkiego rodzaju odpowiada użytkownik/operator, a nie producent.

Można stosować wyłącznie brzeszczoty przystosowane do maszyny (brzeszczoty HM lub CV).

Stosowanie wszelkiego rodzaju brzeszczotów HSS jest zabronione. Do zgodnego z przeznaczeniem wykorzystywania zalicza się również przestrzeganie zasad bezpieczeństwa, a także instrukcji montażu i wskazówek dot eksploatacji, zawartych w instrukcji obsługi.

Osoby obsługujące i konserwujące maszynę muszą dobrze znać jej działanie oraz zostać pouczone odnośnie ewentualnych zagrożeń. Ponadto należy jak najdokładniej przestrzegać obowiązujących przepisów dotyczących zapobiegania nieszczęśliwym wypadkom.

Podobnie zaleca się przestrzeganie wszelkich innych ogólnych zasad z dziedziny medycyny pracy i bezpieczeństwa technicznego.

Uwaga!

Podczas użytkowania urządzeń należy zastosować pewne środki zabezpieczające w celu uniknięcia obrażeń i uszkodzeń. Dlatego należy dokładnie przeczytać instrukcję obsługi / wskazówki dotyczące bezpieczeństwa. Należy je starannie przechowywać, aby w razie potrzeby w każdej chwili móc uzyskać potrzebne informacje. W przypadku przekazania urządzenia innym osobom, należy im przekazać również niniejszą instrukcję obsługi / wskazówki dotyczące bezpieczeństwa. Nie ponosimy odpowiedzialności za wypadki ani szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek dotyczących bezpieczeństwa.

Samowolne modyfikacje maszyny wykluczają odpowiedzialność producenta za spowodowane tym szkoły.

Mimo zastosowania zgodnego z przeznaczeniem nie można całkowicie uniknąć czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę maszyny mogą występować następujące zagrożenia:

• Dotknięcie tarczy tnącej w niezabezpieczonym obszarze cięcia.
• Nie wkładać rąk w obracającą się tarczę tnącą (nie bezpieczeństwo przecięcia)
• Odrzucenie obrabianych elementów i ich części.
• Pęknięcia brzeszczotu piły.
• Wyrzut wadliwych części z twardego metalu, z jakie- go jest wykonany brzeszczot piły.
• Uszkodzenie słuchu w przypadku braku zastosowania wymaganych nauszników ochronnych.
• Emisje pyłu z drewna szkodliwe dla zdrowia przy za- stosowaniu w pomieszczeniach zamkniętych.

Należy pamiętać, że zgodnie z przeznaczeniem nasze urządzenia nie zostały skonstruowane do użytku komercyjnego, rzemieślniczego lub przemysłowego. Nie ponosimy odpowiedzialności w przypadku, gdy urządzenie jest stosowane w zakładach komercyjnych, rzemieślniczych i przemysłowych oraz do podobnych działalności.

5. Ogólne wskazówki dotyczące bezpieczeństwa

Uwaga! Podczas używania narzędzi elektrycznych należy przestrzegać zasadniczych środków bezpieczeństwa w celu ochrony przed porażeniem prądem, zagrożeniem obrażeniami i pożarem. Przed przystąpieniem do używania niniejszego narzędzia elektrycznego należy przeczytać wszystkie wskazówki dotyczące bezpieczeństwa i odpowiednio przechowywać je w bezpiecznym miejscu.

Bezpieczna praca

1. Utrzymywać porządek w obszarze roboczym

2. Nieporządek w obszarze roboczym może być przyczyną wypadków.

3. Uwzględnić oddziaływania otoczenia

4. Nie wystawiać narzędzi elektrycznych na działanie deszczu.

5. Nie używać narzędzi elektrycznych w wilgotnym lub mokrym otoczeniu.
6. Zadbać o dobre oświetlenie obszaru roboczego.

7. Nie używać narzędzi elektrycznych w miejscach, gdzie występuje zagrożenie pożarem lub wybuchem.

8. Należy chronić się przed porażeniem prądem elektrycznym

- Unikać kontaktu ciała z uziemionymi częściami (np. rurami, radiatorami, piecami elektrycznymi, urządzeniami chłodniczymi).

1. Nie pozwalać dzieciom zbliżać się do miejsca pracy!

- Nie pozwalać innym osobom dotykać narzędzia lub kabla, nie pozwalać im na zbliżanie się do obszaru roboczego.

1. Przechowywać nieużywane narzędzia elektryczne w bezpiecznym miejscu

- Nieużywane narzędzia elektryczne należy odkładać w suchym, wysoko położonym lub zamkniętym miejscu, poza zasięgiem dzieci.

1. Nie przeciązać narzędzia elektrycznego

- Podany zakres mocy umożliwia lepszą i bezpieczniejszą pracę.

1. Używać właściwego narzędzia elektrycznego

- Do ciężkich prac nie stosować narzędzi elektrycznych o małej mocy.

- Nie używać narzędzia elektrycznego do celów, do których nie jest ono przeznaczone. Np. nie używać ręcznej piły tarczowej do cięcia gałęzi drzew lub polan drewna.

- Narzędzia elektrycznego nie używać do cięcia drewna opałowego.

1. Nosić odpowiednią odzież

- Podczas pracy nie nosić lużnej odzieży ani biżuterii, mogłoby dojść do ich pochwycenia przez ruchome części.

- Podczas prac na powietrzu wskazane jest używanie obuwia antypoślizgowego.

- W przypadku długich włosów nosić siatkę na włosy.

1. Stosować odpowiednie wyposażenie ochronne

- Stosować okulary ochronne.

- Podczas prac z dużą emisją pyłu stosować maskę do ochrony dróg oddechowych.

1. Podłączyć instalację wyciągową

- Jeżeli występują przyłącza odsysania pyłu i urządzenie wychwytujące, upewnić się, że są one podłączone i prawidłowo używane.

- Eksploatacja w zamkniętych pomieszczeniach jest dopuszczalna wyłącznie z zastosowaniem odpowiedniej instalacji wyciągowej.

1. Zabezpieczyć obrabiany przedmiot

- W celu przytrzymania przedmiotu obrabianego za- stosować przyrządy mocujące lub imadło. Umoż- liwiają one pewniejszy uchwyt niż przy użyciu ręki i pozwalają na obsługę maszyny obiema rękami.

- W przypadku długich elementów wymagane jest zastosowanie dodatkowej podpory (stół, közły itd.), by uniknąć przechylenia maszyny.

- Obrabiany przedmiot dociskać zawsze mocno do płyty roboczej i ogranicznika, by uniknąć jego chwiania się lub obrócenia.

1. Unikać nietypowej pozycji ciała

- Zadbać o stabilną pozycję i zachowanie równowagi w każdej chwili.

- Unikać nieodpowiednich pozycji rąk, w których na skutek nagłego zsunięcia jedna lub obie dłonie mogłyby się zetknąć z brzeszczotem piły.

1. Dbać starannie o narzędzia

- Przyrządy tnące utrzymywać w ostrym i czystym stanie, aby umożliwiać lepszą i bezpieczniejsza pracę.

- Przestrzegać wskazówek dotyczących smarowania i wymiany narzędzi.

- Regularnie kontrolować przewód przyłączeniowy narzędzia elektrycznego i w przypadku uszkodzenia zlecić uznanemu specjaliście jego wymianę.

- Regularnie kontrolować i w razie uszkodzenia wymieniać przewody przedłużające.

- Uchwyty ręczne utrzymywać w stanie suchym, czystym i wolnym od oleju i smaru.

1. Wtyczkę należy wyjąć z gniazdka

- Nigdy nie usuwać lużnych odłamków, wiórów lub zakleszczonych kawałków drewna przy pracującym brzeszczocie piły.

- W przypadku nieużywania narzędzia elektrycznego, przed przystąpieniem do konserwacji i przy wymianie narzędzi, jak np. brzeszczot piły, wier-tła, frezy.

1. Nie pozostawiaj kluczy narzędziowych przy narzędziu

- Przed włączeniem skontrolować, czy klucze i narzędzia nastawcze są usunięte.

1. Unikać niezamierzonego uruchomienia

- Upewnić się, że podczas wkładania wtyczki do gniazda przełącznik jest wyłączony.

1. Użyć przedłużacza w przypadku zastosowania na zewnątrz

- Na zewnątrz używać wyłącznie dopuszczonych do tego i odpowiednio oznaczonych kabli przedłużających.

- Bębny kablowe stosować wyłącznie w stanie rozwiniętym.

1. Stale zachowywać ostrożność

⚠ Skupiać się na wykonywanych czynnościach. Pracować z rozsądkiem. Nie używać narzędzia elektrycznego w stanie dekoncentracji.

1. Sprawdzić narzędzie elektryczne pod kątem ewentualnych uszkodzeń

- Przed dalszym użyciem narzędzia elektrycznego należy starannie zbadać urządzenia ochronne i lekko uszkodzone części pod kątem prawidłowego i zgodnego z przeznaczeniem działania.

- Skontrolować, czy ruchome części działają bez zarzutu i nie zacinają się oraz czy części nie są uszkodzone. Wszystkie części muszą być prawidłowo zamontowane, a wszystkie warunki spełnione, aby zagwarantować prawidłową pracę narzędzia elektrycznego.

- Nie wolno blokować otwartej ruchomej pokrywy ochronnej.

- Uszkodzone urządzenia ochronne i części należy zgodnie z ich przeznaczeniem oddać do naprawy lub wymiany do warsztatu specjalistycznego, o ile nie podano inaczej w instrukcji obsługi.

- Uszkodzone przełączniki należy wymienić w warsztacie serwisowym.

- Nie stosować wadliwych lub uszkodzonych przewodów przyłączeniowych.

- Nie używać elektronarzędzi, przy których nie da sie włączyć i wyłączyć przełącznika.

1. UWAGA!

- W przypadku wykonywania podwójnych cięć uko- śnych należy zachować szczególna ostrożność.

1. UWAGA!

- Używanie innych narzędzi roboczych i innego osprzętu może powodować niebezpieczeństwo odniesienia obrażeń.

1. Naprawę narzędzia elektrycznego należy zlecać wykwalifikowanemu elektrykowi

- Niniejsze narzędzie elektryczne odpowiada odnośnym przepisom bezpieczeństwa. Naprawy mogą wykonywać wyłącznie wykwalifikowani elektrycy, stosując oryginalne części zamienne; inaczej istnieje ryzyko wypadku dla użytkownika.

1. Nie używać kabla do celów, do których nie jest przeznaczony.

- Nie ciągnąć za przewód w celu wyjęcia wtyczki z gniazda. Chronić kabel przed wysoką temperatu-ra, olejem i ostrymi krawędziami.

Dodatkowe wskazówki dotyczące bezpieczeństwa, środki ostrożności

- Ostrzeżenie! Nie używać uszkodzonych, popęka- nych lub zdeformowanych brzeszczotów.

- Wymieniać zużyty wkład stołu.

- Stosować wyłącznie zalecane przez producenta tarcze tnące, odpowiadające normie EN 847-1. △ Ostrzeżenie! Podczas wymiany brzeszczotu piły zwrócić uwagę, by szerokość cięcia nie była mniejsza, a grubość podstawowego brzeszczotu piły większa niż grubość klina rozdzielającego!

- Zwrócić uwagę, by wybrany brzeszczot piły był odpowiedni do ciętego materiału.

- Nosić odpowiednie środki ochrony indywidualnej. Są to: Nauszniki ochronne w celu zmniejszenia ryzyka uszkodzenia słuchu, maski do ochrony dróg oddechowych w celu zmniejszenia ryzyka wdychania niebezpiecznego pyłu.

- Podczas obsługi brzeszczotów pił i szorstkich materiałów używać rekawic.

- Brzeszczoty pił w praktyczny sposób przenosić w pojemniku.

- Stosować okulary ochronne. Powstające w trakcie pracy iskry lub wyrzucane przez urządzenie odłamki, wióry i pyły mogą się przyczynić do utraty widoczności.

- Podczas cięcia drewna narzędzie elektryczne podłączyć do urządzenia wychwytującego pył. Wpływ na uwalnianie się pyłu ma m.in. rodzaj obrabianego materiału, miejscowa emisja (wychwytywanie lub źródło) i prawidłowe ustawienie pokryw/blach prowadzacych/prowadnic.

- Nie stosować brzeszczotów pił z wysokostopowej stali szybkotnacej (stali HSS).

- Nieużywany popychacz lub drewniany element przesuwny przechowywać w odpowiednim pojemniku przy elektronarzedziu.

Konserwacja i obsługa techniczna

- W przypadku wszelkich prac regulacyjnych i konserwacyjnych wyjąć wtyczke sieciowa.

- Na emisję hałasu wpływa szereg różnych czynników, m.in. właściwości brzeszczotów pił, stan brzeszczotu piły i narzędzia elektrycznego. W miarę możliwości stosować brzeszczoty pił skonstruowane z myślą o redukcji powstającego hałasu, przeprowadzać regularną konserwację narzędzia elektrycznego i nasadek narzędzi oraz w razie potrzeby doprowadzać je do stanu umożliwiającego redukcję hałasu.

- Wady narzędzia elektrycznego, urządzeń ochronnych i nasadki narzędzia zgłaszać osobie odpowiedzialnej za bezpieczeństwo natychmiast po ich zauważeniu.

Bezpieczna praca

- W celu bezpiecznego prowadzenia elementu obrabianego używać popychacza lub uchwytu z drewnianym elementem przesuwnym.

- Upewnić się, że klin rozszczepiający jest zamontowany i prawidłowo ustawiony.

- Zastosować urządzenie ochronne brzeszczotu i ustawić prawidłowo.

- Używać wyłącznie takie brzeszczoty, których maksymalna dopuszczalna prędkość obrotowa nie jest mniejsza niż maksymalna prędkość obrotowa wrzeciona tarczowej piły stołowej i które nadają się do ciętego materiału.

- Nie przeprowadzać wykonywać felców lub wpustów bez zamocowania nad stołem pilarskim odpowiedniej osłony, np. tunelu ochronnego.

- Pilarki tarczowe nie mogą być stosowane do wykonywania szczelin (wpustów kończących się w obrabianym elemencie).

- Narzędzie przenosić tylko za przewidziane do tego uchwyty. Nigdy nie używać urządzeń ochronnych do obsługi lub transportu.

- Zwrócić uwagę, by podczas transportu górna część brzeszczotu piły była osłonięta, np. za pomocą urządzenia ochronnego.

- Zwrócić uwagę, by używać tylko takich podkładek dystansowych i pierścieni śrubowych, które są przeznaczone do celów określonych przez producenta.

- Podłoże wokół maszyny musi być równe, czyste i pozbawione wszelkich lużnych odpadów, jak np. wióry i resztki po cięciu.

- Pozycja robocza zawsze z boku brzeszczotu piły.

- Z obszaru cięcia nie usuwać resztek po cięciu lub innych części obrabianego elementu tak długo, jak maszyna działa i dopóki agregat pilarki nie znajdzie się w położeniu spoczynkowym.

- Pamiętać, by maszyna (o ile jest to możliwe) była zawsze zamocowana do ławy warsztatowej lub stołu.

- Długie elementy obrabiane zabezpieczyć przed przechyleniem na końcu procesu cięcia (np. stojak rolkowy i koziół rolkowy).

⚠ Uwaga! Nigdy nie usuwać lużnych odłamków, wiórów lub zakleszczonych kawałków drewna przy pracującym brzeszczocie piły.

- W celu usunięcia usterek lub usunięcia zakleszczonych kawałków drewna wyłączyć maszynę. - Wyjąć wtyczkę sieciową -

- Przezbrajanie oraz prace regulacyjne, pomiarowe i czyszczenie wykonywać wyłącznie przy wyłączonym silniku. - Wyjąć wtyczkę sieciową -

- Przed włączeniem skontrolować, czy klucze i narzędzia nastawcze są usunięte.

⚠ OSTRZEŻENIE! Niniejsze narzędzie elektryczne wytwarza podczas pracy pole elektromagnetyczne. Pole to może w pewnych okolicznościach wpływać negatywnie na aktywne lub pasywne implanty medyczne. W celu zmniejszenia ryzyka poważnych lub śmiertelnych obrażeń, osobom z implantami medycznymi przed użyciem narzędzia elektrycznego zalecamy konsultację z lekarzem i producentem.

Wskazówki bezpieczeństwa dotyczące postępowania z brzeszczotami pił

1. Narzędzi roboczych używać tylko w przypadku znajomości ich obsługi.

2. Przestrzegać maksymalnej prędkości obrotowej. Nie wolno przekraczać maksymalnej prędkości obrotowej podanej na narzędziu roboczym. Przestrzegać zakresu prędkości obrotowej, jeśli jest podany.

3. Przestrzegać kierunku obrotu silnika / brzeszczota piły.

4. Nie używać narzędzi roboczych posiadających pęknięcia. Narzędzia posiadające pęknięcia należy odłożyć. Ich naprawa jest niedozwolona.

5. Oczyscić powierzchnie mocowania z zanieczyszczeń, smaru, oleju i wody.

6. Nie stosować żadnych luźnych pierścieni lub tulei redukujących do zmniejszania otworów w brzeszczotach pił tarczowych.

7. Zwrócić uwagę, by zamocowane pierścienie redukujące, zabezpieczające narzędzie robocze, posiadały tą samą średnicę i minimum 1/3 średnicy cięcia.

8. Upewnić się, że zamocowane pierścienie reduku- jące są ustawione równolegle względem siebie.

9. Zachować ostrożność podczas obsługi narzędzi roboczych. Najlepiej przechowywać je w oryginalnym opakowaniu lub specjalnych pojemnikach. Nosić rękawice ochronne, aby zwiększyć pewność chwytu i zmniejszyć ryzyko obrażeń.

10. Przed użyciem narzędzi roboczych upewnić się, że wszystkie urządzenia ochronne są prawidłowo zamocowane.

11. Przed rozpoczęciem pracy upewnić się, że stosowane narzędzie robocze odpowiada wymaganiom technicznym niniejszego narzędzia elektrycznego i jest prawidłowo zamocowane.

12. Załączonego brzeszczotu piły używać wyłącznie do prac pilarskich w drewnie, nigdy do obróbki metali.

6. Ryzyka szczątkowe

Elektronarzędzie zostało skonstruowane zgodnie z najnowszym stanem techniki i uznanymi zasadami bezpieczeństwa technicznego. Jednak podczas pracy mogą się pojawić poszczególne ryzyka szczątkowe.

- Zagrożenie zdrowia spowodowane prądem w przypadku stosowania nieprawidłowych elektrycznych przewodów przyłączeniowych.

- Ponadto, pomimo wszelkich podjętych kroków, mogą się pojawić ukryte ryzyka szczątkowe.

- Ryzyka szczątkowe można zminimalizować przestrzegając rozdziału „Wskazówki bezpieczeństwa” oraz „Użytkowanie zgodne z przeznaczeniem”, jak i całej instrukcji obsługi.

- Nie należy bez potrzeby obciążać maszyny: zbyt silny nacisk przy cięciu powoduje szybkie uszkodzenie brzeszczotu. To z kolei może prowadzić do zmniejszenia wydajności maszyny i pogorszenia dokładności cięcia.

- Unikać przypadkowego uruchamiania maszyny: podczas wkładania wtyczki do gniazda przycisk uruchamiający nie może być wciśnięty.

- Stosować narzędzie zalecane w niniejszym podręczniku. W ten sposób zapewni się optymalną wydajność pilarki.

- Nie zbliżać rąk do obszaru roboczego, gdy maszyna jest uruchomiona.

- Przed podjęciem prac nastawczych lub konserwacyjnych wyłączyć urządzenie i wyciągnąć wtyczkę sieciową.

7. Dane techniczne

Silnik prądu przemiennego 230 V\~ 50 Hz

Moc 2200 W
Tryb pracy S6 40%
Prędkość obrotowa na biegu jałowym	2800 min ^-1
Tarcza tnąca z twardego metalu	∅ 315 x ∅ 30 x 3 mm
Liczba zębów 24
Wymiary stołu 800 x 550 (950) mm
Wysokość cięcia maks. 90° 83 mm
Wysokość cięcia maks. 45° 53 mm
Regulacja wysokości 0 - 83 mm
Zakres wychylania tarczy tnącej	0 - 45°
Cieżar ok. 53 kg

Zmiany techniczne zastrzeżone!

Hałas i drgania

⚠ Ostrzeżenie: Hałas może negatywnie oddziaływać na zdrowie. Jeżeli hałas wytwarzany przez maszynę przekracza 85 dB (A), nosić odpowiednie nauszniki ochronne.

Parametry halasu

Poziom ciśnienia akustycznego L_wA 105,2 dB(A)

Poziom ciśnienia akustycznego L_pA 90,2 dB(A)

Niepewność K_wA/pA 3 dB(A)

8. Rozpakowanie

• Otworzyć opakowanie i wyjąć ostrożnie urządzenie.
• Usunąć materiał opakowaniowy oraz zabezpieczenia opakowania/transportowe (jeśli występują).
• Sprawdzić, czy zakres dostawy jest kompletny.
• Sprawdzić urządzenie i elementy wyposażenia pod kątem uszkodzeń w trakcie transportu. W przypadku reklamacji natychmiast poinformować o tym dostawcę. Późniejsze reklamacje nie będą uznawane.
• W miarę możliwości zachować opakowanie do zakończenia okresu gwarancyjnego.
• Przed zastosowaniem urządzenia zapoznać się z nim na podstawie instrukcji obsługi.
• W przypadku akcesoriów i części zużywalnych i zamiennych stosować wyłącznie oryginalne części.

Części zamienne można nabyć u swojego dystrybutora.

- Przy zamówieniach podawać nasze numery artykułów oraz typ i rok produkcji urządzenia.

⚠ UWAGA!

Urządzenie i materiały opakowaniowe nie mogą służyć jako zabawka dla dzieci! Dzieciom nie wolno bawić się workami z tworzywa sztucznego, foliami i drobnymi elementami! Istnieje niebezpieczeństwo połknięcia i uduszenia!

9. Montaż i obsługa

Przed uruchomieniem

• Przed uruchomieniem należy prawidłowo zamontować wszystkie osłony i urządzenia zabezpieczające.
• Brzeszczot piły musi się swobodnie poruszać.
• W przypadku obrobionego drewna zwracać uwagę na elementy obce, jak np. gwoździe lub śruby, itp.
• Przed uruchomieniem włącznika/wyłącznika upewnić się, czy brzeszczot piły jest zamontowany w prawidłowy sposób, a elementy ruchome swobodnie się poruszają.
• Przed podłączeniem maszyny upewnić się, że dane na tabliczce znamionowej są zgodne z parametrami sieci.
• Maszynę podłączać tylko do poprawnie zainstalowanego gniazdka Schuko z bezpiecznikiem min. 16 A.

Montaż i obsługa

Uwaga! Przed przystąpieniem do wszelkich prac związanych z konserwacją, przezbrojeniem i montażem pi-larki tarczowej należy wyjąć wtyczkę z gniazdka.

Wszystkie dostarczone części rozłożyć na płaskiej powierzchni. Posortować części.

Wskazówka: Jeśli połączenie jest zabezpieczane śrubą (z łbem kulistym lub sześciokątnym), nakrętką sześciokątną i podkładką, pod nakrętką należy zawsze umieścić podkładkę.

Śruby zawsze wkłada się od zewnątrz i następnie połączenie od wewnątrz zabezpiecza nakrętkami.

Wskazówka: Podczas montażu śruby i nakrętki powinno się dokręcać na tyle, żeby nie spadły.

Jeśli dociągnie się je przed montażem ostatecznym, nie będzie on możliwy.

Rys. 1

- Blat stołu (1) położyć na stole roboczym (usunąć materiał opakowaniowy (a) znajdujący się pod silnikiem).

Rys. 1.1

- Nóżkę stelaża (2) przykręcić do blatu stołu (1) przy pomocy 2 śrub sześciokątnych M6 x 16, 2 podkła- dek 6 oraz 2 nakrętek M6.

Rys. 2

- Przełącznik (6) przykręcić do blatu stołu (1) przy pomocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6 oraz 2 nakrętek M6.

Rys. 3

- Nóżkę stelaża (3) przykręcić do blatu stołu (1) przy pomocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6 oraz 2 nakrętek M6.

Rys. 4

- Nóżkę stelaża (4) przykręcić do blatu stołu (1) przy pomocy 2 śrub sześciokątnych M6 x 16, 2 podkła- dek 6 oraz 2 nakrętek M6.

Rys. 5

- Nóżkę stelaża (5) oraz uchwyt węża (b) przykręcić do blatu stołu (1) przy pomocy 2 śrub sześciokątnych M6 x 16, 2 podkładek 6 oraz 2 nakrętek M6.

Rys. 6 / 6.1

- Belkę wzdłużą (10) i 2 belki poprzeczne (9) przykręcić do nóżek stelaża (2, 3, 4 i 5) przy pomocy 12 śrub sześciokątnych M6 x 16, 12 podkładek 6 oraz 12 nakrętek sześciokątnych M6.

Rys. 7 / 7.1 / 7.2 / 7.3

- Płytę przedłużającą stołu (8) wraz z dwoma podporami ukośnymi (11) przykręcić do blatu stołu i do belki poprzecznej przy pomocy 6 śrub sześciokątnych M6 x 16, 6 podkładek 6 oraz 6 nakrętek sześciokątnych M6.

- Śruby dokręcić lekko ręką. (Blat stołu (8) może być montowany również z boku jako rozszerzenie stołu wraz z krótszymi podporami ukośnymi.)

Rys. 8

- Króciec odsysający (14) przykręcić do dolnej osłony tarczy tnącej (13) przy pomocy 4 śrub sześciokątnych M 4 x 10 i 4 x podkładek 4.

Rys. 9

- Uchwyt prowadzący (16) przykręcić do tylnej nóżki stelaża (4 i 5) przy pomocy 4 śrub sześciokątnych M 6 x 16, 4 podkładek 6 oraz 4 nakrętek M 6.

Rys. 10

- Maszynę ustawić na nóżkach, wszystkie śruby stołu, nóżek i podpór ukośnych (poza uchwytem prowadzącym) mocno dokręcić.

Rys. 11

- Uchwyt prowadzący mocno dokręcić w danej pozycji, by koła stykały się lekko z podłożem.

Rys. 12 / 12.1

- Klin rozdzielnik (18) zamontować względem tarczy tnącej (32) w sposób przedstawiony na rys. (12/12.1). - Poluzować lekko śrubę (nie wykręcać całkowicie), po ustawieniu ponownie mocno dokręcić. Wkład tarczy tnącej (19, Rys. 13) należy usunąć.

Rys. 13

- Po ustawieniu klina rozdzielnika (18) wkład tarczy tnącej (19) zamocować ponownie przy pomocy 4 śrub soczewkowych z łbem kołnierzowym M 6 x 16.

Rys. 14

- Pokrywę (20) przykręcić do klina rozdzielnika (18) przy pomocy wkręta z łbem półkulistym M 6 x 25, podkładki 6 i nakrętki skrzydełkowej M6.

Rys. 15

- Wąż odsysający (21) połączyć z pokrywą odsysającą (20) i króścem odsysającym (14).

Rys. 16 / 16.1

- Śrubę hakową z 2 podkładkami 6, 2 nakrętkami M6 zamocować po prawej stronie nóżki. Na niej zawiesza się klucz do tarczy tnącej oraz popychacz. - Dwa uchwyty transportowe są montowane z przodu piły, po lewej i prawej stronie nóżek przy pomocy 4 śrub sześciokątnych M 6 x 16, 4 podkładek 6, 4 nakrętek M 6.

Montaż ogranicznika wzdłużnego, Rys. 17 / 17.1

- Elementy łożyska nałożyć na płytę zaciskową. Za-montować płytę zaciskową na płycie stołowej przy użyciu 2 śrub z łbem walcowym M6 x 30, 2 podkła-dek płatkowych A 6,4 oraz 2 nakrętek sześciokątnych.

Montaż szyny ogranicznika, Rys. 18

• Zamontować blaszkę pośrednią na ograniczniku wzdłużnym przy użyciu 2 śrub grzybkowych M6 x 50, 2 podkładek A 6 i 2 nakrętek motylkowych.
• Nasunąć listwę ze zderzakami na blaszkę pośrednią i zacisnąć ją przy użyciu nakrętek motylkowych.
• Legenda:
  1 = Wysoka powierzchnia przyłożenia 2 = Niska powierzchnia przyłożenia
• W celu zaciśnięcia pociągnąć klapę zaciskową do góry, w celu zwolnienia docisnąć ją do dołu.

Wymiana tarczy tnącej, Rys. 19

⚠ Uwaga! Wyjąć wtyczkę sieciową i założyć rękawice ochronne.

- Z pokrywy odsysającej odkręcić śrubę skrzydełkową (20) i usunąć ją.

Rys. 20

- Z wkładki stołowej (19) odkręcić 4 wkrętu z rowkiem krzyżowym i usunąć je.

Rys. 21

- Tarczę tnącą przestawić całkowicie w górę i odkręcić śrubę przy pomocy klucza do tarczy tnącej.

Uwaga! Gwint lewoskrętny

Rys. 22

• Usunąć kołnierz tarczy tnącej (31), a następnie tar- czę tnącą (32).
  • Wymienić tarczę tnącą (32).
• Podczas montażu kołnierza tarczy tnącej (31) zwrócić uwagę na wycięcia.
• Po wymianie tarczy tnącej należy skontrolować ustawienie klina rozdzielnika i ponownie zamontować wkładkę stołową (19) i pokrywę odsysającą (20).

Podłączanie instalacji wyciągowej (Rys. 15)

⚠ OSTRZEŻENIE!

Niebezpieczeństwo odniesienia obrażeń oczu spowodowanych przez wirujące wióry

- Stosować okulary ochronne.

- Produkt powinno się eksploatować tylko z odpowiednim układem odsysania wiórów. Nie należy używać domowego odkurzacza.

1. Podłączyć odpowiednie urządzenie do odsysania wiórów (niezawarte w zakresie dostawy) do króćca odsysającego (14).

2. Podłączyć wąż odsysający (21) odpowiedniego urządzenia do odsysania wiórów (np. odkurzacza uniwersalnego) do króćca odsysającego (14).

UWAGA!

Kanały odsysające należy regularnie kontrolować i czyścić.

10. Transport

Podnosząc maszynę za jej przód można dokonać lekkiego przestawienia obszaru roboczego względem zapotrzebowania na miejsce.

11. Wskazówki dotyczące pracy

Po każdym nowym ustawianiu zalecamy wykonanie cięcia próbnego, by sprawdzić ustawione wymiary.

Przed rozpoczęciem cięcia poczekać, aż brzeszczot piły osiągnie maksymalną prędkość obrotową.

Długie elementy obrabiane zabezpieczyć przed spadnięciem na końcu cięcia (np. stojakiem rolkowym).

Uwaga przy rozpoczynaniu cięcia.

Urządzenie powinno się eksploatować tylko z układem odsysania. Kanały odsysające należy regularnie kontrolować i czyścić.

Zwrócić uwagę, by wybrany brzeszczot piły był odpowiedni do ciętego materiału.

Podczas cięcia drewna narzędzie elektryczne podłączyć do urządzenia wychwytującego pył.

Nie stosować brzeszczotów pił z wysokostopowej stali szybkotnącej (stali HSS).

W celu bezpiecznego prowadzenia elementu obrabianego używać drążka przesuwnego lub uchwytu z drewnianym elementem przesuwnym. W przypadku nieużywania przechowywać drążek przesuwny lub drewniany element przesuwny zawsze przy narzędziu elektrycznym.

Przestawienie ukośne tarczy tnącej

• Po odkręceniu oby śrub zaciskowych, tarczę tnącą można przestawiać bezstopniowo od 90° bis 45° (patrz skala).
• Ustawienie sprawdzić poprzez wykonanie cięcia próbnego.
• W razie potrzeby wyregulować przy pomocy śrub nastawczych.

Regulacja wysokości tarczy tnącej

Wysokość cięcia tarczy tnącej można przestawiać bezstopniowo w zakresie od 0 do 83 mm.

• Dla bezpiecznej i czystej pracy należy wybrać mniejszy występ tarczy tnącej względem obrabianego przedmiotu.
• Klin rozdzielnik ustawić zgodnie ze wskazówkami na rysunku 23.

Klin rozszczepiający jest istotnym urządzeniem ochronnym, który prowadzi element obrabiany i zapobiega zamykaniu linii cięcia za brzeszczotem piły oraz odbiciu elementu obrabianego. Zwracać uwagę na grubość klina rozszczepiającego. Klin rozszczepiający nie może być cieńszy niż korpus brzeszczotu piły i nie grubszy niż szerokość linii cięcia.

- Można stosować tylko tarcze tnące o średnicy 315 mm i grubości 2,4 mm (zęby 3,0 mm).

- W trakcie każdej operacji roboczej opuszczać pokrywę na element obrabiany. W trakcie każdej operacji roboczej pokrywa musi być ustawiona poziomo nad brzeszczotem.

Cięcia wzdłużne

• W celu wykonania cięcia równoległego należy użyć ogranicznika wzdłużnego.
• W przypadku cięcia powyżej 120 mm użyć linijki z wysokim ogranicznikiem (rys. 18), a w przypadku szerokości cięcia poniżej 120 mm z niższym ogranicznikiem (rys. 18). Przedmiot obrabiany prowadzić przy pomocy dowolnego popychacza.

Ciecia poprzeczne

- Do cięcia poprzecznego i kątowego używać sań przesuwnych.

Prace z piłami tarczowymi

Ciecie szerszych przedmiotów obrabianych, rys. 24 Szerokość przedmiotów obrabianych powyżej 120 mm Bieg roboczy:

• Ogranicznik wzdłużny ustawić odpowiednio do przewidywanej szerokości ciętego przedmiotu.
• Zwrócić uwagę na bezpieczne ułożenie dłoni.

• Jeżeli podczas cięcia oddzielane są wąskie elementy, na obszarze narzędzia posuw jest wykonywany wyłącznie przy pomocy prawej ręki lub z pomocą popychacza.

• Jeżeli istnieje niebezpieczeństwo, że przedmiot obrabiany zakleszczy się pomiędzy tarczą piły tarczowej, klinem rozdzielnikiem a ogranicznikiem, wtedy ogranicznik należy pociągnąć aż do środka tarczy tnącej lub należy użyć krótszego ogranicznika pomocniczego.

• Na obrazkach przedstawiono tylko górną pokrywę odsysającą lub całkowicie ją usunięto, aby bieg roboczy lub urządzenie było dokładnie widoczne.
• W przypadku wszystkich przedstawionych biegów roboczych wymagane jest zastosowanie górnej pokrywy odsysającej.

Ciecie węzszych przedmiotów obrabianych, Rys. 25

Cięcia wzdłużne przedmiotów o szerokości mniejszej niż 120 mm należy bezwzględnie przeprowadzać przy pomocy popychacza.

Popychacz jest objęty dostawą. Zużyty lub uszkodzony popychacz natychmiast wymieniać na nowy.

• Ogranicznik równoległy ustawić odpowiednio do przewidywanej szerokości ciętego przedmiotu.
• Przedmiot przesuwać oburącz, w obszarze brzeszczotu bezwzględnie używać popychacza.
• Obrabiany element zawsze przesuwać do końca kli-na rozszczepiającego.

⚠ Uwaga! W przypadku krótkich elementów popychacza używać od samego początku.

Ciecie krawędzi i listew, Rys. 26

Bieg roboczy:

• Zamontować ogranicznik wzdłużny z mniejszą powierzchnią przylegania lub użyć ogranicznika pomocniczego.
• Przedmiot obrabiany przesunąć przy pomocy popychacza, aż koniec obrabianego przedmiotu znajdzie się na obszarze klina rozdzielnika.
• Długie przedmioty obrabiane zabezpieczyć przed odchyleniem na końcu procesu cięcia za pomocą przedłużenia stołu.

Wykonywanie cięcia poprzecznego, Rys. 27

Bieg roboczy:

• Listwę zderzakową ustawić tak, aby odcinane kawałki obrabianego przedmiotu nie stykały się ze wznoszącą się częścią tarczy tnącej.
• Obrabiane przedmioty doprowadzać wyłącznie przy pomocy ogranicznika poprzecznego lub popychacza poprzecznego.
• Spadających kawałków nigdy nie usuwać ręcznie z obszaru obrabianego przedmiotu.

12. Przyłącze elektryczne

Zainstalowany silnik elektryczny jest gotowy do eksploatacji. Przyłącze odpowiada właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Przyłącze sieciowe udostępniane przez klienta oraz przedłużacz muszą być zgodne z powyższymi przepisami.

Uszkodzony elektryczny przewód przyłączeniowy

Na przewodach elektrycznych powstają często uszkodzenia izolacji.

Przyczyną może być:

• Ściskanie, w przypadku gdy przewody są prowadzone przez okna lub szczeliny w drzwiach.
• Zagięcia, w przypadku nieprawidłowego zamoco- wania lub prowadzenia przewodów.
• Przecięcia, w przypadku najezdźania na przewody.
• Uszkodzenia izolacji, w przypadku wyrywania z gniazdka naściennego.
• Pęknięcia, spowodowane starzeniem się izolacji.

Uszkodzonych przewodów elektrycznych nie wolno używać - ze względu na uszkodzenie izolacji zagrażają życiu.

Przewody elektryczne należy regularnie kontrolować pod kątem uszkodzeń. Pamiętać, by podczas sprawdzania przewodu nie był on podłączony do sieci elektrycznej.

Przewody elektryczne muszą odpowiadać właściwym przepisom VDE (Związek Elektryków Niemieckich) oraz normom DIN. Stosować wyłącznie przewody elektryczne tym samym oznaczeniem.

Przestrzegać informacji znajdującej się na oznaczeniu typu umieszczonym na przewodzie.

Silnik prądu przemiennego:

• Napięcie sieciowe musi wynosić 230 V\~
• Przedłużacze o długości 25 m muszą posiadać przekrój wynoszący 1,5 milimetra kwadratowego.

13. Konserwacja

Ostrzeżenie! Przed rozpoczęciem wszelkich prac związanych z ustawianiem, obsługą techniczną i naprawą wyciągnąć wtyczkę sieciową!

Ogólne czynności konserwacyjne

• W miarę możliwości osłony, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie czyścić czystą ściereczka lub przedmuchiwać sprężonym powietrzem pod niskim ciśnieniem.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
• Urządzenie powinno się regularnie czyścić wilgotną szmatką i niewielką ilością mydła szarego. Nie stosować detergentów ani rozpuszczalników, które mogłyby uszkodzić elementy urządzenia wykonane z tworzyw sztucznych. Zwracać uwagę, aby do wnętrza urządzenia nie dostała się woda.
• W celu wydłużenia żywotności narzędzia naoliwić elementy obrotowe raz w miesiącu. Nie oliwić silnika.

Informacje serwisowe

Należy pamiętać, że w przypadku tego produktu poniższe części podlegają naturalnemu zużyciu lub zużyciu uwarunkowanemu użytkowaniem, bądź są potrzebne jako materiały zużywalne.

Części zużywalne*: Wkładka stołowa, popychacz, tarcza tnąca

* opcjonalnie w zakresie dostawy!

Przyłącza i naprawy

Podłączanie oraz naprawy wyposażenia elektrycznego mogą być przeprowadzane przez wykwalifikowanego elektryka.

W przypadku pytań proszę o podanie następujących danych:

• Rodzaj prądu silnika
  • Dane z tabliczki identyfikacyjnej maszyny
  • Dane z tabliczki identyfikacyjnej silnika

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

14. Przechowywanie

• Urządzenie i jego wyposażenie przechowywać w miejscu zaciemnionym, suchym i zabezpieczonym przed mrozem oraz niedostępnym dla dzieci.
• Optymalna temperatura przechowywania wynosi od 5 do 30°C.
• Narzędzie przechowywać w oryginalnym opakowaniu.
• Przykryć narzędzie, by chronić je przed pyłem lub wilgocia.
• Zachować instrukcję obsługi narzędzia.

15. Utylizacja i ponowne wykorzystanie

Urządzenie znajduje się w opakowaniu chroniącym przed uszkodzeniami transportowymi.

Opakowanie jest materiałem surowcowym, który nadaje się do ponownego wykorzystania i można wprowadzić go do obiegu surowców.

Urządzenie i jego wyposażenie są wykonane

z różnych materiałów, np. metalu i tworzyw sztucznych. Uszkodzone elementy dostarczyć do punktu zbiorczego odpadów specjalnych. Zasięgnąć informacji w specjalistycznym punkcie sprzedaży lub w zarządzie gminy!

Zużytego sprzętu nie wolno wyrzucać wraz z odpadami domowymi!

Symbol ten oznacza, że zgodnie z dyrektywą w sprawie zużytego sprzętu elektrycznego i elektronicznego (2012/19/UE) oraz przepisami krajowymi niniejszego produktu nie wolno utylizo-

wać wraz z odpadami domowymi. Produkt ten należy przekazać do przeznaczonego do tego celu punktu zbiórki. Można to zrobić np. poprzez zwrot przy zakupie podobnego produktu lub przekazanie do autoryzowanego punktu zbiórki zajmującego się recyklingiem zużytego sprzętu elektrycznego i elektronicznego. Nieprawidłowe obchodzenie się z zużytym sprzętem może mieć negatywny wpływ na środowisko i zdrowie ludzkie ze względu na potencjalnie niebezpieczne materiały, które często znajdują się w zużytym sprzęcie elektrycznym i elektronicznym. Poprzez prawidłową utylizację tego produktu przyczyniają się Państwo także do efektywnego wykorzystania zasobów naturalnych.

Informacje dotyczące punktów zbiórki zużytego sprzętu można otrzymać w urzędzie miasta, od podmiotu publiczno-prawnego zajmującego się utylizacją, autoryzowanej jednostki odpowiedzialnej za utylizację zużytego sprzętu elektrycznego i elektronicznego lub w firmie obsługującej wywóz śmieci w Państwa miejscu zamieszkania.

16. Pomoc dotycząca usterek

W poniższej tabeli podano oznaki błędów oraz opisano sposób stosowania środków zaradczych, gdy maszyna nie pracuje prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu serwisowego.

Usterka Możliwa przyczyna Środek zaradczy
Brzeszczot odkręca się po wyłączeniu silnika	Nakrętka mocująca jest za słabo dokręcona	Dokręcić nakrętkę mocującą z gwintem prawoskrętnym
Silnik nie włącza się	Awaria bezpiecznika sieciowego	Sprawdzić bezpiecznik sieciowy
	Uszkodzony przewód przedłużający	Wymienić przewód przedłużający
	Przyłącza w silniku lub wyłączniku nie są prawidłowo podłączone	Zlecić sprawdzenie wykwalifikowanemu elektrykowi
	Uszkodzony silnik lub wyłącznik	Zlecić sprawdzenie wykwalifikowanemu elektrykowi
Nieprawidłowy kierunek obrotów silnika	Uszkodzony kondensator Zledić sprawdzenie wykwalifikowanemu elektrykowi
	Nieprawidłowe podłączenie	Zlecić wykwalifikowanemu elektrykowi zamianę biegu-nów w gniazdku ściennym
Silnik nie ma mocy, aktywuje się bezpiecznik	Przekrój przewodu przedłużającego jest za mały	Patrz Przyłącze elektryczne
	Przeciążenie z powodu tępego brzeszczotu	Wymiana tarczy tnącej
Przypalone powierzchnie na ciętym materiale	Tępa tarcza tnąca Naostrzyć lub wymienić brzeszczot
	Nieprawidłowa tarcza tnąca Wymienić brzeszczot

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwa-rantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantii EE
