MODE D'EMPLOI HS120 SCHEPPACH

Sce circulaire sur table Traduction des instructions d’origine

Explication des symboles sur l’appareil L’utilisation de symboles dans ce manuel permet d’attirer votre attention sur les éventuels risques. Les symboles de sécurité et les explications qui les accompagnent doivent être parfaitement compris. Les avertissements en eux-même ne permettent pas d‘éliminer les risques ni de remplacer les mesures adaptées pour la prévention des accidents. Avertissement - Pour réduire le risque de blessures, lire la notice d’utilisation Portez une protection auditive. Les nuisances sonores peuvent entraîner une perte d’audi- tion. Porter un masque de protection contre les poussières. L’usinage du bois et d’autres matériaux peut générer des poussières nocives. N’usinez pas les matériaux contenant de l’amiante ! Portez des lunettes de protection. Les étincelles générées pendant le travail, de même que les éclats, copeaux et poussières s’échappant de l’appareil peuvent faire perdre la vue. Attention ! Risque de blessures ! Ne pas toucher la lame de scie en marche ! m Attention ! Dans cette notice d’utilisation, nous avons placé les signes suivants à certains endroits en rapport avec votre sécurité.www.scheppach.com

Seules des personnes formées à l’utilisation de l’appa- reil et informées des dangers associés sont autorisées à travailler avec l’appareil. Respecter la limite d’âge minimum requis. Outre les consignes de sécurité reprises dans la pré- sente notice d’utilisation et les prescriptions particu- lières en vigueur dans votre pays, respecter également les règles techniques générales concernant l’utilisation des machines similaires. Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en raison d’un non-respect de cette notice et des consignes de sécurité.

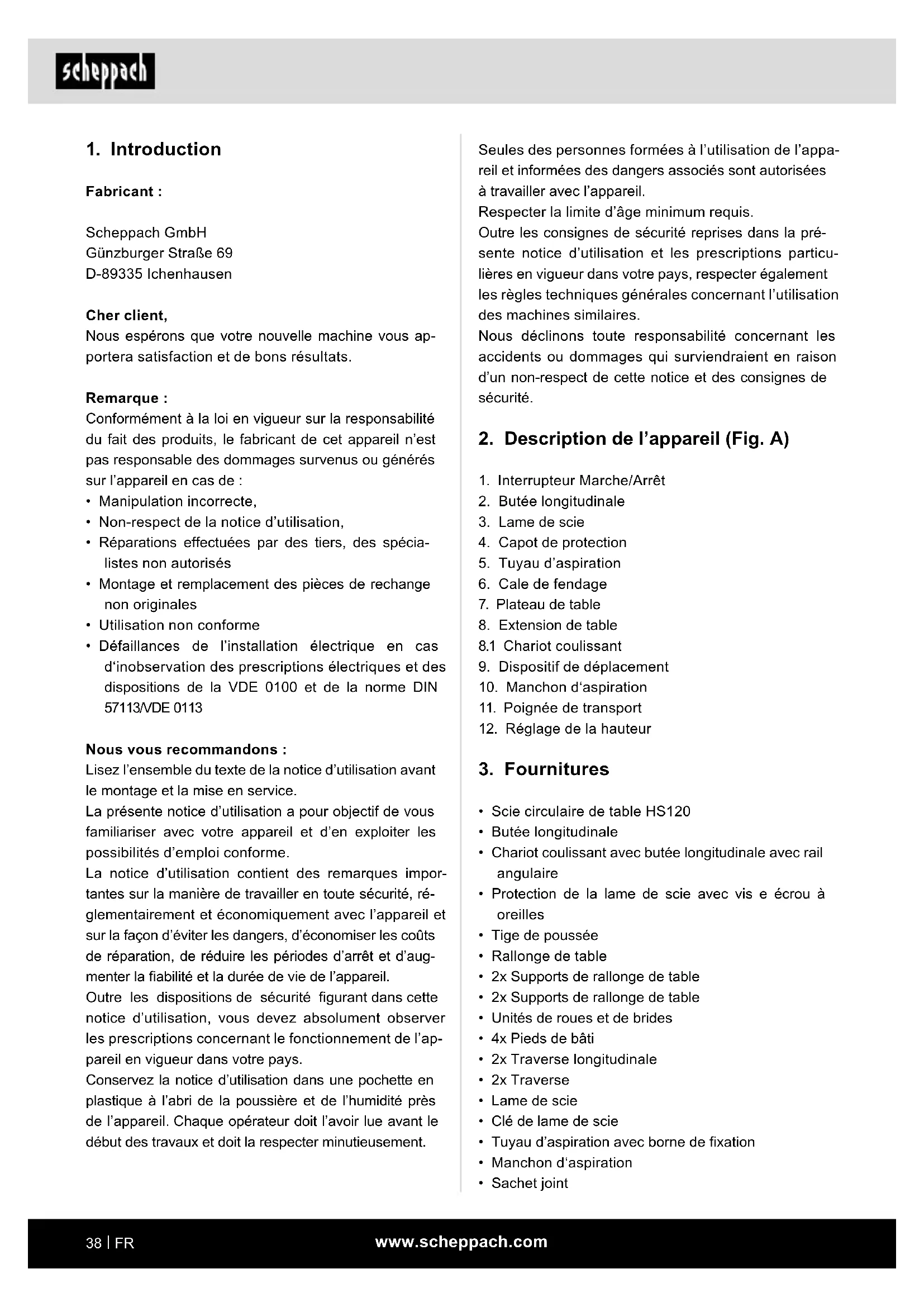

2. Description de l’appareil (Fig. A)

1. Interrupteur Marche/Arrêt

2. Butée longitudinale

9. Dispositif de déplacement

10. Manchon d‘aspiration

11. Poignée de transport

12. Réglage de la hauteur

• Chariot coulissant avec butée longitudinale avec rail angulaire

• Protection de la lame de scie avec vis e écrou à oreilles

• Unités de roues et de brides

• Tuyau d’aspiration avec borne de xation

Fabricant : Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Cher client, Nous espérons que votre nouvelle machine vous ap- portera satisfaction et de bons résultats. Remarque : Conformément à la loi en vigueur sur la responsabilité du fait des produits, le fabricant de cet appareil n’est pas responsable des dommages survenus ou générés sur l’appareil en cas de :

• Manipulation incorrecte,

• Non-respect de la notice d’utilisation,

• Réparations effectuées par des tiers, des spécia- listes non autorisés

• Montage et remplacement des pièces de rechange non originales

• Utilisation non conforme

• Défaillances de l’installation électrique en cas d‘inobservation des prescriptions électriques et des dispositions de la VDE 0100 et de la norme DIN 57113/VDE 0113 Nous vous recommandons : Lisez l’ensemble du texte de la notice d’utilisation avant le montage et la mise en service. La présente notice d’utilisation a pour objectif de vous familiariser avec votre appareil et d’en exploiter les possibilités d’emploi conforme. La notice d’utilisation contient des remarques impor- tantes sur la manière de travailler en toute sécurité, ré- glementairement et économiquement avec l’appareil et sur la façon d’éviter les dangers, d’économiser les coûts de réparation, de réduire les périodes d’arrêt et d’aug- menter la abilité et la durée de vie de l’appareil. Outre les dispositions de sécurité gurant dans cette notice d’utilisation, vous devez absolument observer les prescriptions concernant le fonctionnement de l’ap- pareil en vigueur dans votre pays. Conservez la notice d’utilisation dans une pochette en plastique à l’abri de la poussière et de l’humidité près de l’appareil. Chaque opérateur doit l’avoir lue avant le début des travaux et doit la respecter minutieusement.www.scheppach.com

Une utilisation conforme ne permet pas d’exclure tota- lement certains facteurs de risque résiduels. De par la construction et la structure de la machine, les risques suivants peuvent survenir :

• Contact avec la lame de scie dans la zone de sciage non protégée.

• Contact avec la lame de scie en cours de fonction- nement (blessure par coupure)

• Mouvement de recul des pièces.

• Cassure de la lame de scie.

• Projection de pièces de métal dur défaillantes de la lame de scie.

• Dommages au niveau de l’ouïe en cas de négligence quant au port de la protection auditive nécessaire.

• Émissions de sciure de bois nocives pour la santé en cas d’utilisation en espaces clos. Veuillez tenir compte du fait que nos appareils n’ont pas été conçus pour être utilisés dans le domaine pro- fessionnel, industriel ou artisanal. Nous ne n’accor- dons aucune garantie lorsque l’appareil est utilisé à des ns professionnelles, artisanales ou industrielles ou lors de toute utilisation de la même nature.

5. Consignes de sécurité générales

Attention ! Lors de l’utilisation d’outils électriques, respecter les mesures de sécurité élémentaires sui- vantes assurant une protection contre les chocs élec- triques, les blessures et les incendies. Lire toutes ces consignes avant d’utiliser cet outil électrique et conserver les consignes de sécurité en lieu sûr. Travail en toute sécurité

1. Maintenir l’ordre dans la zone de travail

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

2. Prendre en compte les facteurs environnementaux

- Ne pas exposer les outils électriques à la pluie. - Ne pas utiliser les outils électriques dans un envi- ronnement humide ou mouillé. - Veiller à ce que la zone de travail soit bien éclai- rée. - Ne pas utiliser les outils électriques dans les lieux soumis à des risques d’incendie ou d’explosion.

3. Assurer une protection contre les chocs élec-

triques - Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

• Notice d’utilisation

4. Utilisation conforme

La scie circulaire de table sert à couper tous types de bois tant dans le sens longitudinal que transversal (uniquement avec butée transversale) selon la taille de la machine. Les bois ronds, quel que soit leur type, ne doivent pas être coupés. La machine doit être utilisée selon les dispositions correspondantes. Toute autre utilisation est considérée comme étant non conforme. Le fabricant décline toute responsa- bilité quant aux dommages ou blessures qui en ré- sulteraient. Dans ce cas, l’utilisateur/opérateur est le seul responsable. Seules des lames de scie adaptées à la machine peuvent être utilisées (lames de scie HM ou CV). Il est interdit d’utiliser des lames de scie HSS et des meules de tronçonnage. Une utilisation conforme consiste à respecter les consignes de sécurité, ainsi que les instructions de montage et les consignes d’uti- lisation de la notice d’utilisation. Les personnes utilisant la machine et en assurant la maintenance doivent bien la connaître, ainsi que connaître les dangers possibles qu’elle implique. En outre, les prescriptions de prévention des accidents doivent être respectées de la manière la plus scrupu- leuse possible. Toutes les autres règles de médecine du travail et de sé- curité doivent être respectées. Attention ! Lors de l’utilisation d’appareils, certaines mesures de précaution doivent être prises an d’empêcher les blessures et dommages. Par conséquent, lisez atten- tivement cette notice d’utilisation/ces consignes de sé- curité. Conservez-les bien an d’avoir à tout moment ces informations à disposition. Si vous êtes amené à céder l’appareil à d’autres personnes, veuillez lui joindre cette notice d’utilisation/ces consignes de sé- curité. Nous déclinons toute responsabilité concernant les accidents ou dommages qui surviendraient en rai- son d’un non-respect de cette notice et des consignes de sécurité. Toute modication de la machine annule toute garantie du fabricant pour les dommages en résultant.www.scheppach.com

12. Éviter les positions du corps anormales

- Veiller à adopter une position stable et à toujours maintenir son équilibre. - Éviter les positions maladroites des mains qui ris- queraient de toucher la lame de la scie en cas de glissement soudain.

13. Prendre soin de ses outils

- Veiller à ce que les outils de découpe demeurent acérés et propres an d’assurer un fonctionne- ment plus efcace et plus sûr. - Respecter les consignes de graissage et de rem- placement des outils. - Contrôler régulièrement le câble de raccorde- ment de l’outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage. - Contrôler régulièrement les rallonges et les rem- placer en cas de dommage. - Veiller à ce que les poignées soient sèches, propres et exemptes d’huile et de graisse.

14. Tirer sur le connecteur pour le débrancher de la

prise - Ne jamais éliminer les éclats, copeaux ou autres pièces de bois coincées au niveau de la lame de la scie en cours de fonctionnement. - En cas de non-utilisation de l’outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

15. Ne jamais laisser une clé d’outil branchée

- Avant toute mise en service, veiller à ce que les clés et outils de réglages aient été retirés.

16. Éviter une mise en marche involontaire

- S’assurer lors du branchement de la che dans la prise que l’interrupteur est éteint.

17. Utiliser la rallonge pour l’extérieur

- En extérieur, utiliser uniquement des câbles de rallonge autorisées et indiquées comme étant conformes à cet emploi. - N’utiliser les tambours de câbles que lorsqu’ils sont déroulés.

18. Rester attentif en permanence

m Faire attention à ce que l’on fait. Procéder de manière raisonnable. Ne pas utiliser l’outil élec- trique lorsque l’on n’est pas concentré.

19. Vérier si l’outil électrique présente des dom-

mages - Avant de poursuivre l’utilisation de l’outil élec- trique, il convient de vérier soigneusement que les dispositifs de protection et les pièces faciles à endommager fonctionnent parfaitement et conformément aux dispositions.

4. Maintenir le matériel à distance des enfants !

- Ne laisser personne toucher l’outil ou le câble, les maintenir à distance de la zone de travail.

5. Conserver les outils électriques non utilisés en

sécurité - Les outils électriques qui ne sont pas utilisés doivent être rangés à un endroit sec, en hauteur ou verrouillé, hors de portée des enfants.

6. Ne pas surcharger l’outil électrique

- Ils fonctionnent en effet de manière plus satisfai- sante et plus sûre dans leur plage de puissance.

7. Utiliser le bon outil électrique

- Ne pas utiliser d’outils électriques inefcaces pour les travaux exigeants. - Ne pas utiliser l’outil électrique à des ns pour lesquelles il n’a pas été prévu. Par exemple, ne pas utiliser de scie circulaire manuelle pour cou- per des poteaux de construction ou des bûches de bois. - Utiliser uniquement l’outil électrique pour scier le bois de chauffage.

8. Porter des vêtements adaptés

- Ne pas porter de vêtements amples ou de bijoux qui risqueraient d’être entraînés par les pièces mobiles. - En cas de travail en extérieur, il est recommandé de porter des chaussures antidérapantes. - Recouvrir les cheveux longs d’un let.

9. Utiliser des équipements de protection

- Portez des lunettes de protection. - Si l’intervention génère de la poussière, porter un masque respiratoire.

10. Raccordez le dispositif d’aspiration des pous-

sières - Si des raccords sont disponibles pour l’aspiration et la collecte des poussières, veillez à ce qu’ils soient raccordés et utilisés correctement. - Une utilisation en espace clos n’est permise qu’avec une installation d’aspiration adaptée.

11. Sécuriser la pièce

- Utiliser des dispositifs de serrage ou un étau pour maintenir la pièce usinée. Elle sera ainsi mainte- nue de manière plus sûre qu’à la main et il sera possible de commander la machine avec les deux mains. - Dans le cas de pièces longues, il est nécessaire d’utiliser un appui supplémentaire (table, étaux, etc.) an d’éviter que la machine ne bascule. - Appuyer toujours fermement la pièce contre le plateau de travail et la butée pour éviter que la pièce ne bouge ou ne se torde.www.scheppach.com

• Veiller à sélectionner une lame de scie adaptée au ma- tériau à découper.

• Porter un équipement de protection individuelle adapté. Cet équipement comprend : Protection au- ditive réduisant le risque de perte d’audition, pro- tection respiratoire visant à réduire le risque lié aux poussières nocives.

• Lors de la manipulation des lames de scie et de ma- tériaux rugueux, porter des gants de protection.

• Dans la mesure du possible, placer les lames de scie dans un conteneur.

• Portez des lunettes de protection. Les étincelles gé- nérées pendant le travail, de même que les éclats, copeaux et poussières s’échappant de l’appareil peuvent faire perdre la vue.

• Lors de la découpe de bois, raccorder l’outil élec- trique à un collecteur de poussière. Le dégagement de poussières dépend, entre autres, de la nature du matériau à usiner, de l’importance des dépôts pré- sents (détection ou source) et du réglage correct des capots/déecteurs/guides.

• Ne pas utiliser de lames de scie en acier rapide for- tement allié (lames de scie HS).

• Conserver toujours la tige de poussée ou la cale coulissante sur l’outil électrique dans son support en cas de non-utilisation. Maintenance et entretien

• Débranchez la che secteur pour toute intervention de réglage et de maintenance.

• Le bruit dégagé dépend de divers facteurs, notam- ment du type de lame de scie, de leur état et de l’outil électrique. Utiliser dans la mesure du possible des lames de scie conçues pour réduire la génération de bruit. Procéder régulièrement à la maintenance de l’outil électrique et de ses accessoires an de ré- duire le niveau sonore.

• Signaler au responsable de la sécurité tout dys- fonctionnement de l’outil électrique, des protections ou des accessoires de l’outil dès son existence est constatée. Travail en toute sécurité

• Utiliser la tige de poussée ou la poignée avec cale coulissante pour guider la pièce usinée en toute sé- curité au-delà de la lame de scie.

• S’assurer que la cale de fendage soit toujours utili- sée et qu’elle soit réglée correctement.

• Utiliser le dispositif de protection de lame de scie supérieur et le régler correctement. - Vérier que les pièces mobiles fonctionnent par- faitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionne- ment impeccable de l’outil électrique. - Le capot de protection ne doit pas être bloqué en position ouverte. - Sauf indication contraire dans la notice d’utilisa- tion, les dispositifs de protection et pièces en- dommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé. - Les commutateurs endommagés doivent être remplacés par un atelier de service clients. - N’utiliser aucun câble de raccordement défaillant ou endommagé. - Ne pas utiliser d’outils électriques pour lesquels les ches ne se branchent et ne se débranchent pas.

- Les doubles découpes de biais réclament une at- tention particulière.

- Le recours à d’autres outils auxiliaires et acces- soires peut entraîner un risque de blessures.

22. Faire réparer l’outil électrique par un électricien

spécialisé - Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les réparations ne doivent être menées à bien que par un électricien spécia- lisé qui utilisera des pièces de rechange d’origine. Sinon, l’utilisateur risque l’accident.

23. Ne pas utiliser le câble à des ns pour lesquelles il

n’a pas été prévu. - Ne pas tirer sur le câble pour débrancher le connec- teur de la prise de courant. Protéger le câble de la chaleur, de l’huile et des bords coupants. Consignes de sécurité supplémentaires, Mesures de sécurité

• Avertissement ! Ne pas utiliser de lames de scie en- dommagées, ssurées ou déformées.

• Remplacer les inserts de table usés.

• Utilisez uniquement des lames de scie recomman- dées par le fabr icant et conformes à la norme EN 847-1. m Avertissement ! Lors du remplacement de la lame de scie, veillez à ce que la largeur de coupe ne soit pas inférieure et à ce que l’épaisseur de la lame ne soit pas supérieure à l’épaisseur de la cale de fen- dage !www.scheppach.com

m AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagné- tique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mor- telles, nous recommandons aux personnes porteuses d’implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d’utiliser l’outil électrique. Consignes de sécurité concernant le maniement des lames de scie

1. N’utiliser les outils auxiliaires que si vous en maî-

trisez la manipulation.

2. Respecter la vitesse maximale. La vitesse de rota-

tion maximale indiquée sur l’outil auxiliaire ne doit pas être dépassée. Si une plage de vitesse de ro- tation est indiquée, la respecter.

4. Ne pas utiliser d’outils auxiliaires présentant des

ssures. Mettre hors service les outils auxiliaires présentant des ssures. Il est interdit de les répa- rer.

5. Nettoyez les surfaces de serrage an d’éliminer

les impuretés, la graisse, l’huile et l’eau.

6. Ne pas utiliser de bagues ou de douilles de réduc-

tion indépendantes pour réduire les alésages des lames de scie circulaire.

7. Veiller à ce que les bagues de réduction xées

servant à sécuriser l’outil auxiliaire présentent le même diamètre et au moins 1/3 du diamètre de coupe.

8. Assurez-vous que les bagues de réduction mises

en place sont à la parallèle les unes des autres.

9. Manipuler avec prudence les outils auxiliaires.

Les conserver de préférence dans leur emballage d’origine ou dans des contenants spéciaux. Porter des gants pour une prise en main plus sûre et pour réduire encore le risque de blessures.

10. Avant d’utiliser les outils auxiliaires, veiller à ce

que tous les dispositifs de protection soient bien xés.

11. Avant toute utilisation, veiller à ce que l’outil auxi-

liaire réponde aux exigences techniques de l’outil électrique et à ce qu’il soit bien xé.

12. Utilisez la lame de scie fournie uniquement pour

scier du bois, mais jamais pour usiner des métaux.

• Utilisez uniquement des lames de scie dont le régime maximal autorisé n’est pas inférieur au régime de broche maximal de l’outil auxiliaire. Elles devront en outre être adaptées au matériau à découper.

• Ne pas réaliser de pliage ou de rainure sans qu’un dispositif de protection adapté, par ex. un dispositif de protection en tunnel, ne soit installé sur la table de scie.

• Les scies circulaires ne doivent pas être utilisées pour les fentes (rainure terminée dans la pièce usi- née).

• Lors du transport de l’outil électrique, utiliser unique- ment les dispositifs de transport. N’utilisez jamais les dispositifs de protection pour la manipulation ou le transport.

• Pendant le transport, veiller à ce que la partie su- périeure de la lame de scie soit recouverte, par exemple, par le dispositif de protection.

• Veiller à utiliser uniquement des rondelles d’écarte- ment et des bagues de broche qui conviennent pour l’objectif indiqué par le fabricant.

• Le sol autour de la machine doit être plan, propre et exempt de particules, tels que des copeaux et des résidus de coupe.

• Position de travail toujours sur le côté de la lame de scie.

• Ne retirer aucun résidu de coupe ni aucune autre partie de pièce de la zone de coupe tant que la ma- chine continue de fonctionner et que le module de sciage n’est pas encore en position de repos.

• Veiller à ce que, dans la mesure du possible, la ma- chine soit toujours xée après un établi ou une table.

• Sécuriser les pièces longues an d’éviter qu’elles ne basculent à la n du processus de coupe (par exemple, support à rouleaux ou support mobile).

• m Attention ! Ne jamais éliminer les éclats, copeaux ou autres pièces de bois coincées au niveau de la lame de la scie en cours de fonctionnement.

• Pour la réparation de pannes ou l’élimination de morceaux de bois coincés, la machine doit être dé- sactivée. - Débrancher la che secteur -

• Ne procédez aux travaux de conversion, de réglage, de mesure et de nettoyage que lorsque le moteur est à l’arrêt. - Débrancher la che secteur -

• Avant toute mise en service, veillez à ce que les clés et outils de réglages aient été retirés.www.scheppach.com

Poids approx. 53 kg Sous réserve de modications techniques ! Bruits et vibrations m Avertissement : Le bruit peut avoir des consé- quences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB (A), veuillez porter une protec- tion auditive adaptée. Valeurs caractéristiques sonores Niveau de puissance sonore L

• Ouvrez l’emballage et sortez-en délicatement l’ap- pareil.

• Retirez le matériau d’emballage, ainsi que les protec- tions d’emballage et de transport (s’il y a lieu).

• Vériez que les fournitures sont complètes.

• Vériez que l’appareil et les accessoires n’ont pas été endommagés lors du transport. En cas de ré- clamations, le livreur doit en être informé immédia- tement. Les réclamations ultérieures ne seront pas acceptées.

• Conservez si possible l’emballage jusqu’à la n de la période de garantie.

• Familiarisez-vous avec l’appareil à l’aide de la notice d’utilisation avant de commencer à l’utiliser.

• N’utilisez que des pièces originales pour les acces- soires ainsi que les pièces d’usure et de rechange. Vous trouverez les pièces de rechange chez votre distributeur spécialisé.

• Lors de la commande, indiquez nos numéros d’ar- ticles, ainsi que le type et l’année de construction de l’appareil. m ATTENTION ! L’appareil et le matériau d’emballage ne sont pas des jouets ! Les enfants ne doivent pas jouer avec les sacs en plastique, lms d’emballage et pièces de petite taille ! Il existe un risque d’ingestion et d’étouffement !

6. Risques résiduels

L’outil électrique est construit selon la technique de pointe et selon les règles techniques de sécurité re- connues. Son utilisation peut toutefois présenter des risques résiduels.

• Danger pour la santé dû au courant en cas d’uti- lisation de ligne de raccordement électrique non conformes.

• En outre, et ce malgré toutes les mesures préven- tives prises, des risques résiduels cachés peuvent demeurer.

• Les risques résiduels peuvent être minimisés en observant les consignes de sécurité, l’utilisation conforme, ainsi que les instructions d’utilisation de manière générale.

• Ne pas charger la machine inutilement : une pres- sion trop importante lors du sciage endommage rapidement la lame de scie, ce qui peut nuire à la précision de coupe et aux performances de la ma- chine lors de l’usinage.

• Évitez toute mise en service impromptue de la ma- chine : lors de l’introduction du connecteur dans la prise, la touche de fonctionnement ne doit pas être actionnée.

• Utilisez l’outil recommandé dans le présent manuel. La scie présentera ainsi des performances opti- males.

• Maintenez vos mains à distance de la zone de travail si la machine est en cours de fonctionnement.

• Avant d’entreprendre une intervention de réglage ou de maintenance, désactivez l’appareil et retirez le connec- teur.

7. Caractéristiques techniques

Moteur à courant alternatif 230 V~ 50 Hz Puissance 2200 W Mode de fonctionnement S6 40 % Régime ralenti 2800 min

Lame de scie en métal dur Ø 315 x Ø 30 x 3 mm Nombre de dents 24 Taille de la table 800 x 550 (950) mm Hauteur de coupe max. 90° 83 mm Hauteur de coupe max. 45° 53 mm Réglage de la hauteur 0 - 83 mm Lame de scie inclinable 0 - 45°www.scheppach.com

• Monter le pied de bâti (3) sur le plateau (1) avec 2 vis à six pans M6 x 16, 2 rondelles plates 6 et 2 écrous M6. Fig. 4

• Monter le pied de bâti (4) sur le plateau (1) avec 2 vis à six pans M6 x 16, 2 rondelles plates 6 et 2 écrous M6. Fig. 5

• Monter le pied de bâti (5) et le support de tuyau (b) sur le plateau (1) avec 2 vis à six pans M6 x 16, 2 rondelles plates 6 et 2 écrous M6. Fig. 6 / 6.1

• Monter 2 traverses longitudinales (10) et 2 traverses transversales (9) sur les pieds de bâti (2, 3, 4 et

5) avec 12 vis à six pans M6 x 16, 12 rondelles 6,

12 écrous hexagonaux M6. Fig. 7 / 7.1 / 7.2 / 7.3

• Monter la plaque de rallonge de table (8), avec deux montants (11), sur le plateau et la traverse avec 6 vis à six pans M6 x 16, 6 rondelles 6 et 6 écrous hexa- gonaux M6.

• Serrer légèrement les vis à la main. (Le plateau (8) peut aussi être monté latéralement en tant qu’exten- sion de table avec des montants plus courts.) Fig. 8

• Monter le manchon d’aspiration (14) sur la protection de la lame de scie inférieure (13) avec 4 vis à six pans M4 x 10 et 4 x rondelles 4. Fig. 9

• Monter le dispositif de déplacement (16) sur les pieds de bâti arrière (4 et 5) avec 4 vis à six pans M6 x 16, 4 rondelles 6, et 4 écrous M6. Fig. 10

• Placer la machine sur les pieds, serrer à fond toutes les vis de la table, des pieds et des montants (sauf celles du dispositif de déplacement). Fig. 11

• Serrer à fond le dispositif de déplacement en posi- tion de sorte à ce que les roues touchent légèrement le sol.

9. Structure et commande

Avant la mise en service

• Avant la mise en service, tous les capots et dispo- sitifs de sécurité doivent être montés correctement.

• La lame de scie doit pouvoir fonctionner sans en- trave.

• Dans le cas de bois déjà usiné, veillez à ce qu’il ne présente pas de corps étrangers, par exemple, des clous, des vis, etc.

• Avant d‘actionner l’interrupteur On/Off, veillez à ce que le lame de scie soit bien monté et à ce que les pièces mobiles se déplacent sans entrave.

• Avant de raccorder la machine, vériez que les in- dications gurant sur la plaque signalétique corres- pondent aux données du secteur.

• Branchez la machine uniquement sur une prise à contact de protection correctement installée avec un fusible d’au moins 16 A. Structure et commande Attention ! Avant tous travaux de maintenance, de conversion et de montage de la scie circulaire, retirer la che secteur. Placer toutes les pièces livrées sur une surface plate. Regrouper les pièces identiques. Remarque : Lorsque les raccords sont xés avec une vis (à tête ronde ou à six pans), des écrous hexago- naux et une rondelle d’appui, la rondelle d’appui doit être montée sous les écrous. Insérer les vis de l’extérieur vers l’intérieur et serrer les raccords avec les écrous depuis l’intérieur. Remarque : Pendant le montage, ne serrer les écrous et les vis que jusqu’à ce qu’ils ne puissent plus tomber. Si vous serrez complètement les écrous et les vis avant l’assemblage nal, celui-ci ne pourra pas être effectué. Fig. 1

• Placer le plateau (1) sur un établi (retirer le rembour- rage d’emballage (a) sous le moteur). Fig. 1.1

• Monter le pied de bâti (2) avec 2 vis à six pans M6 x 16, 2 rondelles plates 6 et 2 écrous M6 sur le pla- teau (1). Fig. 2

• Monter l’interrupteur (6), avec 2 vis à six pans M6 x 16, 2 rondelles plates 6 et 2 écrous M6 sur le pla- teau (1).www.scheppach.com

Changement de la lame de scie, Fig. 19 m Attention ! Retirez la che secteur et portez des gants de protection.

• Desserrer la vis papillon de la hotte aspirante (20) et la retirer. Fig. 20

• Desserrer les 4 vis cruciformes du plateau de table (19) et les retirer. Fig. 21

• Placer la lame de scie totalement en haut et desser- rer la vis avec la clé de lame de scie. Attention ! Filetage à gauche Fig. 22

• Retirer la bride à lame de scie (31) et la lame de scie (32).

• Remplacer ensuite la lame de scie (32).

• Lors du montage du asque (31), veiller à l’évide- ment.

• Après le changement de la lame de scie, vérier le réglage de la cale de fendage et remonter le plateau de table (19) et la hotte aspirante (20). Raccorder l’installation d’aspiration (Fig. 15) m AVERTISSEMENT ! Risque de blessures oculaires dû à la projection de copeaux

• Portez des lunettes de protection.

• Vous ne devez utiliser le produit qu’avec une instal- lation d’aspiration des copeaux adaptée. N‘utilisez pas d‘aspirateur de maison.

1. Raccordez une installation d’aspiration des co-

peaux adaptée (non fournie) au manchon d’aspi- ration (14).

2. Raccordez le tuyau d’aspiration (21) d’une instal-

lation d’aspiration des copeaux appropriée (as- pirateur multifonction par exemple) au manchon d’aspiration (14). ATTENTION! Contrôlez et nettoyez régulièrement les canaux d’as- piration. Fig. 12 / 12.1

• Monter la cale de fendage (18) sur la lame de scie (32), comme le décrit la Fig. (12/12.1).

• Desserrer légèrement la vis (ne pas la dévisser to- talement), resserrer ensuite à fond après le réglage. L’insert de lame de scie (19, Fig. 13) doit, dans ce cas, être retiré. Fig. 13

• Après le réglage de la cale de fendage (18), xer à nouveau l’insert de lame de scie (19) avec 4 vis à bride M6 x 16. Fig. 14

• Monter le capot de protection (20) sur la cale de fendage (18) avec une vis à tête ronde M6 x 25, un disque 6 et un écrou à oreilles M6. Fig. 15

• Raccorder le tuyau d’aspiration (21) avec la hotte as- pirante (20) et le manchon d’aspiration (14). Fig. 16 / 16.1

• Fixer la vis à crochet avec 2 rondelles 6, 2 écrous M6 sur le côté droit du pied. La clé de lame de scie et la tige de poussée sont accrochées dessus.

• Les deux poignées de transport sont montées sur la partie avant de la scie, au niveau des pieds à gauche et à droite, avec 4 vis à six pans M6 x 16, 4 rondelles 6 et 4 écrous M6. Montage de la butée longitudinale, Fig. 17 / 17.1

• Connecter les parties de palier sur la plaque de serrage. Monter la plaque de serrage sur le plateau avec 2 vis cylindriques M6 x 30, 2 rondelles striées A 6,4 et 2 écrous hexagonaux. Montage du rail de butée, Fig. 18

• Monter la tôle intermédiaire sur la butée longitudi- nale avec 2 vis à tête bombée M6 x 50, 2 rondelles A 6 et 2 écrou à oreilles.

• Faire glisser le rail de butée sur la tôle intermédiaire et le xer avec les écrous à oreilles.

• Légende : 1 = Surface de pose élevée 2 = Surface de pose basse

• Pour serrer, tirez le clapet de serrage vers le haut. Pour relâcher, appuyez vers le bas.www.scheppach.com

• La cale de fendage est un dispositif de protection important, qui guide la pièce à travailler et qui em- pêche la fermeture du trait de scie derrière la lame de scie et ainsi le retour de la pièce à travailler. Veil- ler à l’épaisseur de la cale de fendage. La cale de fendage ne doit pas être plus mince que le corps de lame de scie et ne doit pas être plus épaisse que sa largeur de trait de scie.

• Seules des lames de scie d’un diamètre de 315 mm et d’une épaisseur de 2,4 mm (dents 3,0 mm) doivent être utilisées.

• Abaisser le capot de protection pour chaque opéra- tion sur la pièce à travailler. Lors de chaque opéra- tion, le capot de protection doit se tenir en position horizontale au dessus de la lame de scie. Coupes longitudinales

• Utiliser la butée longitudinale pour les coupes pa- rallèles.

• Lors des travaux de coupe de plus de 120 mm, uti- liser la règle de butée avec le côté haut de la butée (Fig. 18) et, pour les largeurs de coupe inférieures de 120 mm, avec le côté bas de la butée (Fig. 18). Guider la pièce usinée avec la tige de poussée jointe. Coupes transversales

• Utiliser le chariot coulissant pour les coupes trans- versales et d’angle. Travail sur les scies circulaires Découpe de pièces à usiner larges, Fig. 24 Largeur de la pièce à usiner : plus de 120 mm Procédure :

• Régler la butée longitudinale conformément à la lar- geur de pièce prévue.

• Attention à l’appui sûr des mains.

• Si des pièces à usiner étroites sont séparées par la coupe, procéder uniquement avec la main droite ou à l’aide d’une tige de poussée de l’avance dans la zone de l’outil.

• Si la pièce usinée risque de se coincer entre la lame de scie circulaire, la cale de fendage et la butée, la butée doit être ramenée jusqu’au centre de la lame de scie ou une butée auxiliaire courte doit être uti- lisée.

• Sur les gures, la hotte aspirante supérieure est uni- quement suggérée ou, dans certains cas, omise an de simplier la compréhension de l’opération ou du dispositif.

En soulevant à l‘avant de la machine, elle peut être facilement déplacée dans les ateliers en fonction des exigences d‘espace.

11. Consignes de travail

Après chaque nouveau réglage, nous recommandons de procéder à un essai de coupe an de contrôler les dimensions réglées. Une fois la scie sous tension, attendre que la lame de scie ait atteint son régime maximal avant de commen- cer la coupe. Sécuriser les pièces à usiner longues an d’éviter qu’elles ne basculent à la n de l’opération de coupe (par ex. avec support dérouleur, etc.). Attention lors de la découpe. N’utilisez l’appareil qu’avec l’aspiration. Contrôlez et net- toyez régulièrement les canaux d’aspiration. Veiller à sélectionner une lame de scie adaptée au ma- tériau à découper. Lors de la découpe de bois, raccorder l’outil électrique à un collecteur de poussière. Ne pas utiliser de lames de scie en acier rapide forte- ment allié (lames de scie HS). Utiliser la tige de poussée ou la poignée avec cale cou- lissante pour guider la pièce usinée en toute sécurité au-delà de la lame de scie. Conserver toujours la tige de poussée ou la cale coulissante sur l’outil électrique en cas de non-utilisation. Réglage incliné de la lame de scie

• Après le desserrage de deux vis de blocage, la lame de scie peut être réglée en continu de 90° à 45° (voir l’échelle).

• Vériez le réglage en procédant à une coupe d’es- sai.

• Corriger le réglage sur les vis de réglage au besoin. Réglage de la hauteur de la lame de scie La lame de scie peut être réglée en continu à une hau- teur de coupe de 0 à 83 mm.

• Pour un travail sûr et propre, choisir une saillie de lame de scie réduite par rapport à la pièce usinée.

• Régler la cale de fendage, comme le présente la Figure 23.www.scheppach.com

12. Raccordement électrique

Le moteur électrique installé est prêt à fonction- ner une fois raccordé. Le raccordement corres- pond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions. Ligne de raccordement électrique défectueuse Des détériorations de l’isolation sont souvent pré- sentes sur les lignes de raccordement électriques. Les causes peuvent en être :

• Des points de pression, si les lignes de raccorde- ment passent par des fenêtres ou interstices de portes.

• Des pliures dues à une xation ou à un chemine- ment incorrects des lignes de raccordement.

• Des points d’intersection si les lignes de raccorde- ment se croisent.

• Des détériorations de l’isolation dues à un arrache- ment hors de la prise murale.

• Des ssures dues au vieillissement de l’isolation. Des lignes de raccordement électriques endomma- gées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses. Vérier régulièrement que les lignes de raccordement électriques ne sont pas endommagées. Assurez-vous que la ligne de raccordement ne soit pas raccordée au réseau lors de la vérication. Les lignes de raccordement électriques doivent corres- pondre aux dispositions VDE et DIN en vigueur. N’uti- lisez que les câbles de raccordement dotés du même signe. L’indication de la désignation du type sur la ligne de raccordement est obligatoire. Moteur à courant alternatif :

• La tension secteur doit être de 230 V~.

• Les rallonges d‘une longueur max. de 25 m doivent présenter une section de 1,5 mm

• La hotte aspirante supérieure est nécessaire pour toutes les procédures indiquées. Découpe de pièces à usiner étroites, Fig. 25 Les coupes longitudinales de pièces usinées dont la largeur est inférieure à 120 mm doivent impérativement être effectuées à l’aide d’une tige de poussée. La tige de poussée est fournie dans le kit livré. Rem- placer immédiatement la tige de poussée usée ou en- dommagée.

• Régler la butée parallèle conformément à la largeur de pièce prévue.

• Avancer la pièce usinée avec les deux mains. Il est indispensable d’utiliser la tige de poussée dans la zone de la lame de scie en tant qu’aide à la poussée.

• Pousser à fond la pièce usinée jusqu’à atteindre l’ex- trémité de la cale de fendage. m Attention ! Pour les pièces usinées courtes, la tige de poussée doit être utilisée dès le début de la coupe. Découpe des chanfreins et des arêtes, Fig. 26 Procédure :

• Monter la butée longitudinale avec la surface de pose basse ou utiliser une butée auxiliaire.

• Faire avancer la pièce à l’aide de la tige de poussée jusqu’à ce que l’extrémité de la pièce se trouve à proxi- mité de la cale de fendage.

• Sécuriser les pièces longues avec une rallonge de table an d’éviter qu’elles ne basculent à la n du processus de coupe. Réalisation de coupes transversales, Fig. 27 Procédure :

• Régler la bavette de manière à ce que les coupes de pièce ne puissent pas toucher la partie montante de la lame de scie.

• Introduire uniquement les pièces à l’aide de la butée ou du poussoir transversal.

• Ne pas retirer les déchets de la zone de la pièce avec les mains.www.scheppach.com

Avertissement ! Avant tout réglage, entretien ou répa- ration, débrancher le connecteur secteur ! Mesures de maintenance générales

• Veillez à ce que les dispositifs de protection, le vo- let d’aération et le logement du moteur restent aussi exempts de poussières et d’impuretés que possible. Frotter l’appareil avec un chiffon propre ou soufer dessus avec de l’air comprimé à faible pression.

• Nous vous recommandons de nettoyer l’appareil après chaque utilisation.

• Nettoyer régulièrement l’appareil avec un chiffon hu- mide et un peu de savon noir. N’utilisez pas de pro- duits de nettoyage ou de solvants qui risqueraient d’attaquer les composants en plastique de l’appareil. Veiller à ce que l’eau ne puisse pas pénétrer à l’inté- rieur de l’appareil.

• Huilez les pièces rotatives une fois par mois pour prolonger la durée de vie de l’outil. N’huilez pas le moteur. Informations de service Notez que, pour ce produit, les composants suivants sont soumis à une usure naturelle ou due à l’utilisation et que les composants suivants sont nécessaires en tant que consommables. Pièces d’usure* : plateau de table, tige de poussée, lame de scie

• ne sont pas des composants obligatoires de la livrai- son ! Raccords et réparations Les raccordements et réparations sur l‘équipement électrique ne doivent être effectués que par un élec- tricien spécialisé. Si vous avez des questions, veuillez fournir les infor- mations suivantes :

• Type de courant du moteur

• Données gurant sur la plaque signalétique de la machine

• Données gurant sur la plaque signalétique du mo- teur Les pièces de rechange et accessoires sont dispo- nibles auprès de notre centre de services. Pour ce faire, scannez le QR Code gurant sur la page d’ac- cueil.

• Entreposez l’appareil et ses accessoires dans un lieu sombre, sec et à l’abri du gel. En outre, ce lieu doit être hors de portée des enfants.

• La température de stockage optimale se situe entre 5 et 30 ˚C.

• Conservez l’outil dans l’emballage d’origine.

• Recouvrez l’outil an de le protéger de la poussière ou de l’humidité.

• Conservez la notice d’utilisation à proximité de l’ou- til.

15. Élimination et recyclage

L’appareil est placé dans un emballage pour le protéger des avaries de transport. Cet embal- lage est une matière première. En tant que telle, il est réutilisable ou peut rejoindre le cy- cle de revalorisation des matières premières. L’appareil et ses accessoires sont fabriqués en différents matériaux, par exemple, métal et matières plastiques. Éliminez les éléments défectueux en les plaçant dans les déchets spéciaux. Renseignez vous auprès de votre négociant spécialisé ou auprès de l’ad- ministration de votre commune ! Les appareils usés ne doivent pas être jetés avec les ordures ménagères ! Ce symbole signie que le produit ne peut pas être jeté avec les ordures ménagères, confor- mément à la « Directive sur les déchets d’équi- pements électriques et électroniques (2012/19/ UE) « et aux lois nationales. Ce produit doit être dépo- sé dans un point de collecte prévu à cet effet. Cela peut être effectué en rendant l’appareil lors de l’achat d’un produit similaire ou en le déposant auprès d’un point de collecte habilité à recycler les appareils électriques et électroniques usés. Une manipulation incorrecte des appareils usés peut avoir des effets négatifs sur l’envi- ronnement et la santé en raison des matières dange- reuses souvent contenues dans les appareils élec- triques et électroniques usés. Une mise au rebut correcte du produit vous permet en outre de participer à une utilisation efcace des ressources naturelles. Les informations relatives aux points de collecte pour appareils usés sont disponibles auprès de la mairie, des services de collecte locaux, de tout point habilité à éliminer les appareils électriques et électroniques usés ainsi qu’auprès de votre service de collecte des dé- chets.www.scheppach.com

Le tableau suivant indique les symptômes d’erreur et décrit les solutions possibles si votre machine ne fonctionne pas correctement. Si vous n’arrivez pas à localiser et éliminer le problème de cette manière, adressez-vous à l’ate- lier de service après-vente. Panne Cause possible Remède La lame de scie se détache après arrêt du moteur L’écrou de xation n’est pas sufsamment serré Serrer l’écrou de xation, letage à droite Le moteur ne démarre pas Défaillance du fusible secteur Vérier le fusible secteur Rallonge électrique défec- tueuse Remplacer la rallonge électrique Raccordements au niveau du moteur ou de l’interrup- teur incorrects Faire contrôler par un électricien spécialisé en la matière Moteur ou interrupteur défectueux Faire contrôler par un électricien spécialisé en la matière Sens de rotation incor- rect du moteur Condensateur défectueux Faire contrôler par un électricien spécialisé en la matière Mauvais raccordement Faire inverser la polarité de la prise murale par un élec- tricien spécialisé Le moteur n’a pas de puissance, le fusible se déclenche Section de la rallonge élec- trique insufsante Voir Raccordement électrique Surcharge par lame de scie émoussée Remplacer la lame de scie Surfaces brûlées à la surface de coupe Lame de scie émoussée Meuler, remplacer la lame de scie Mauvaise lame de scie Remplacer la lame de sciewww.scheppach.com
