2. Popis prístroje (Obr. A)

Výkyvný pilový kotouč 0 - 45°

Hmotnost cca 53 kg

Hladina akustického výkonu L wA 105,2 dB(A) Hladina akustického tlaku L pA 90,2 dB(A) Kolísavost K _wA/pA 3 dB(A)

8. Rozbalení

Vysvetlenie symbolov na prístroji

Použitie symbolov v tejto príručke má upriamiť vašu pozornosť na možné riziká. Bezpečnostné symboly a vysvetlenia, ktoré ich sprevádzajú, musia byť presne pochopené. Výstrahy samotné neodstraňujú riziká a nemôžu nahradiť správne opatrenia na zabránenie nehodám.

	Varovanie - Prečítajte si návod na obsluhu, aby ste znížili riziko poranenia.
	Noste ochranu sluchu. Vplyv hluku môže spôsobit' stratu sluchu.
	Noste ochrannú masku proti prachu. Pri opracovávaní dreva a iných materiálov môže vznikat' zdraviu škodlivý prach. Materiál obsahujúci azbest sa nesmie opracovávat!
	Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.
	Pozor! Nebezpečenstvo poranenia! Nesiahajte do bežiaceho pílového kotúča!
⚠ Pozor!	V tomto návode na obsluhu sme miesta, ktoré sa týkajú vašej bezpečnosti, označili týmto znakom.

Obsah:

Strana:

1. Úvod.... 186
2. Popis prístroja.... 186
3. Rozsah dodávky 186
4. Použitie v súlade s určením.... 187
5. Všeobecné bezpečnostné upozornenia.... 187
6. Zvyškové riziká 190
7. Technické údaje....191
8. Vybalenie 191
9. Zloženie a obsluha.... 191
10. Preprava.... 193
11. Pracovné pokyny 193
12. Elektrická prípojka 194
13. Údržba 195
14. Skladovanie 195
15. Likvidácia a opätovné zhodnotenie 195
16. Odstraňovanie porúch 196

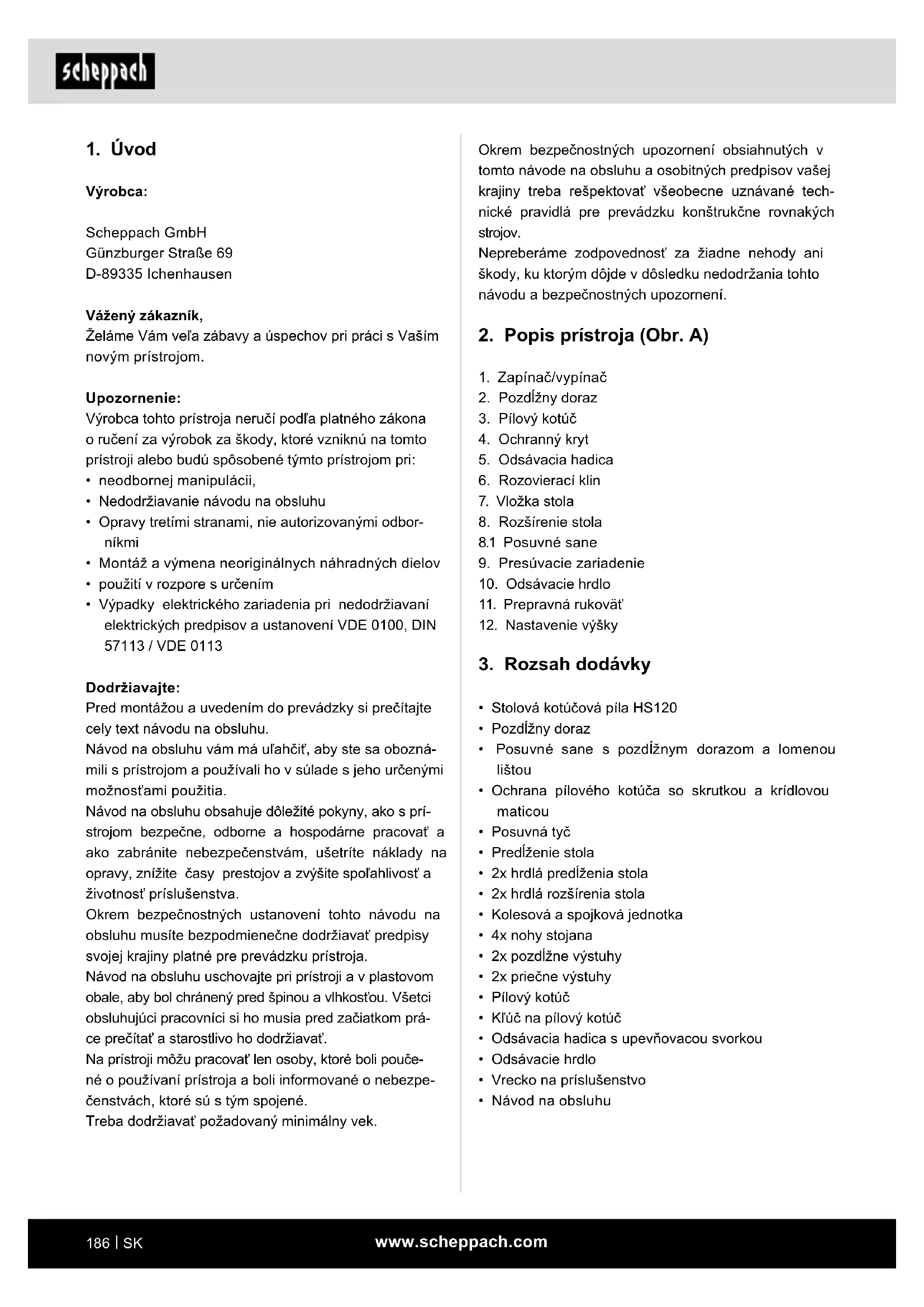

1. Úvod

Výrobca:

Scheppach GmbH

Želáme Vám veľa zábavy a úspechov pri práci s Vaším novým prístrojom.

Upozornenie:

Výrobca tohto prístroja neručí podľa platného zákona o ručení za výrobok za škody, ktoré vzniknú na tomto prístroji alebo budú spôsobené týmto prístrojom pri:

• neodbornej manipulácii,
  • Nedodržiavanie návodu na obsluhu
• Opravy tretími stranami, nie autorizovanými odborníkmi
• Montáž a výmena neoriginálnych náhradných dielov
• použití v rozpore s určením
• Výpadky elektrického zariadenia pri nedodržiavaní elektrických predpisov a ustanovení VDE 0100, DIN 57113 / VDE 0113

Dodržiavajte:

Návod na obsluhu vám má ul'ahčit', aby ste sa obozná- mili s prístrojom a používali ho v súlade s jeho určenými možnosťami použitia.

Návod na obsluhu obsahuje dôležité pokyny, ako s prístrojom bezpečne, odborne a hospodárne pracovať a ako zabránite nebezpečenstvám, ušetríte náklady na opravy, znížite časy prestojov a zvýšite spoľahlivosť a životnosť príslušenstva.

Okrem bezpečnostných ustanovení tohto návodu na obsluhu musíte bezpodmienečne dodržiavať predpisy svojej krajiny platné pre prevádzku prístroja.

Návod na obsluhu uschovajte pri prístroji a v plastovom obale, aby bol chránený pred špinou a vlhkost'ou. Všetci obsluhujúci pracovníci si ho musia pred začiatkom práce prečítať a starostlivo ho dodržiavať.

Na prístroji môžu pracovať len osoby, ktoré boli poučené o používaní prístroja a boli informované o nebezpečenstvách, ktoré sú s tým spojené.

Treba dodržiavať požadovaný minimálny vek.

Okrem bezpečnostných upozornení obsiahnutých v tomto návode na obsluhu a osobitných predpisov vašej krajiny treba rešpektovať všeobecne uznávané technické pravidlá pre prevádzku konštrukčne rovnakých strojov.

Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

2. Popis prístroja (Obr. A)

1. Zapínač/vypínač

2. Pozdížny doraz

3. Pílový kotúč

4. Ochranný kryt

5. Odsávacia hadica

6. Rozovierací klin

7. Vložka stola

8. Rozšírenie stola

8.1 Posuvné sane

1. Presúvacie zariadenie

2. Odsávacie hrdlo

3. Prepravná rukovät

4. Nastavenie výšky

3. Rozsah dodávky

• Stolová kotúčová píla HS120
- Pozdížny doraz
- Posuvné sane s pozdlžnym dorazom a lomenou lištou
- Ochrana pílového kotúča so skrutkou a krídlovou maticou
- Posuvná tyč
- Predlženie stola
• 2x hrdlá predíženia stola
• 2x hrdlá rozšírenia stola
• Kolesová a spojková jednotka
- 4x nohy stojana
- 2x pozdížne výstuhy
• 2x priečne výstuhy
- Pílový kotúč
- Klúč na pílový kotúč
- Odsávacia hadica s upevňovacou svorkou
- Odsávacie hrdlo
• Vrecko na príslušenstvo
• Návod na obsluhu

4. Použitie v súlade s určením

Stolová kotúčová píla slúži na pozdížne a priečne rezanie (len s priečnym dorazom) dreva akéhokol'vek druhu v rozsahu zodpovedajúcom vel'kosti stroja.

Stroj sa môže používať iba v súlade so svojím určením.

Každé iné použitie presahujúce určenie je považované za používanie v rozpore s určením. Za škody z neho vzniknuté alebo poranenia akéhokol'vek druhu ručí používatel'/obsluha a nie výrobca.

Používať sa smú iba pílové kotúče, ktoré sú vhodné pre stroj (pílové kotúče HM alebo CV).

Použitie pílových kotúčov a rozbrusovacích kotúčov všetkých typov je zakázané. Súčasťou používania v súlade s určením je aj dodržiavanie bezpečnostných upozornení, ako aj návodu na montáž a prevádzkových pokynov v návode na obsluhu.

Osoby, ktoré obsluhujú stroj a vykonávajú údržbu, musia byt' oboznámené so strojom a možnými nebezpečenstvami. Okrem toho sa musia čo najdôkladnejšie dodržiavat' predpisy na zabránenie úrazom.

Musia sa dodržiavať aj iné všeobecné pracovno-lekárske a bezpečnostno-technické pravidlá.

Pozor!

Pri použití prístrojov sa musí dodržiavať niekoľko bezpečnostných opatrení, aby sa predišlo poraneniam a škodám. Dôkladne si prečítajte predložený návod na obsluhu/bezpečnostné upozornenia. Tento návod dobre uschovajte, aby ste mali tieto informácie neustále k dispozícii. V prípade, že prístroj odovzdávate iným osobám, odovzdajte im aj tento návod na obsluhu / bezpečnostné upozornenia. Nepreberáme zodpovednosť za žiadne nehody ani škody, ku ktorým dôjde v dôsledku nedodržania tohto návodu a bezpečnostných upozornení.

Napriek používaniu v súlade s určením nie je možné celkom vylúčit' určité faktory zostatkového rizika.

Podmienené konštrukciou a výstavbou stroja sa môžu vyskytnúť nasledujúce riziká:

• kontakt s pílovým kotúčom v nezakrytej oblasti píly,
• zasiahnutie do bežiaceho pílového kotúča (rezné poranenie),
• Spätný náraz obrobkov a častí obrobkov.
  • Zlomenia pílového kotúča.

• Vyhodenie chybných častí pílového kotúča z tvrdého kovu.

• poškodenia sluchu pri nepoužívaní potrebnej ochrany sluchu.

• zdraviu škodlivé emisie z drevených prachov pri používaní v uzatvorených priestoroch,

Dbajte, prosím, na to, že naše prístroje neboli v súlade s určením skonštruované na komerčné, remeselné ani priemyselné použitie. Ak sa prístroj používa v komerčných, remeselných alebo priemyselných podnikoch, ako aj na podobné činnosti, nepreberáme žiadnu záruku.

Pozor! Pri používaní elektrických prístrojov je nutné na ochranu pred zásahom elektrickým prúdom, pred nebezpečenstvom poranenia a nebezpečenstvom požiaru dodržiavať nasledujúce základné bezpečnostné upozornenia. Predtým ako použijete tento elektrický prístroj, prečítajte si všetky bezpečnostné upozornenia a dobre ich uschovajte.

Bezpečná práca

1. Vaše pracovné okolie udržiavajte čisté.

- Následkom neporiadku v pracovnej oblasti môžu byť nehody.

1. Zohladnite vplyvy okolia.

- Elektrické prístroje nevystavujte dažďu.

• Elektrické prístroje nepoužívajte vo vlhkom ani mokrom prostredí.
• Postarajte sa o dobré osvetlenie pracovnej oblasti.

• Elektrické prístroje nepoužívajte na miestach, kde hrozí nebezpečenstvo vzniku požiaru alebo výbuchu.

• Chráňte sa pred zásahom elektrickým prúdom.

- Zabráňte kontaktu tela s uzemnenými dielmi (napr. rúrami, radiátormi, elektrickými sporákmi, chladiacimi zariadeniami).

1. Zabráňte prístupu detí!

- Nedovol'te iným osobám dotýkat' sa nástroja alebo kábla, zabráňte im v prístupe do vašej pracovnej oblasti.

1. Nepoužívané elektrické prístroje bezpečne uschovajte

- Nepoužívané elektrické prístroje sa musia skladovat' na suchom, vysoko položenom alebo uza-tvorenom priestore, mimo dosahu detí.

1. Váš elektrický prístroj nepreťažujte.

- Pracujte lepšie a bezpečnejšie v uvedenom rozsahu výkonu.

1. Používajte správny elektrický prístroj

- Elektrické prístroje nepoužívajte na t'ažké práce.

- Elektrický prístroj používajte iba na taký cieľ, na aký je určený. Ručnú kotúčovú pílu nepoužívajte napríklad na rezanie konárov ani polien.

- Elektrický prístroj nepoužívajte na rezanie palivo-vého dreva.

1. Noste vhodný odev

- Nenoste vol'né oblečenie ani šperky, mohli by byt' zachytené pohyblivými čast'ami.

- Pri prácach na vonku odporúčame nosit' protišmykovú obuv.

- Pri dlhých vlasoch noste siet'ku na vlasy.

1. Používajte ochranný výstroj.

- Noste ochranné okuliare.

- Pri prácach, pri ktorých sa vytvára prach, noste ochrannú masku.

1. Pripojte odsávacie zariadenie

- Ak sú k dispozícii prípojky na odsávanie prachu a prípojky zachytávacieho zariadenia, presvedčte sa, či sú tieto pripojené a správne použité.

- Prevádzka v uzatvorených priestoroch je povolená iba s vhodným odsávacím zariadením.

1. Obrobok zaistite.

- Na upevnenie obrobku používajte upínacie zariadenia alebo zverák. Obrobok je ním držaný bezpečnejšie ako rukou a umožní to obsluhu stroja obomi rukami.

- Pri dlhých obrobkoch sa vyžaduje prídavná podpera (stôl, kozlíky atd.) na zabránenie prevráteniu stroja.

- Obrobok vždy pevne zatlačte proti pracovnej doske a dorazu, aby sa zabránilo kývaniu, príp. otáčaniu obrobku.

1. Vyhýbajte sa abnormálnemu držaniu tela

- Postarajte sa o bezpečný postoj a neustále udržiavajte rovnováhu.

- Vyhýbajte sa „nešikovným“ polohám rúk, pri ktorých by ste mohli nečakaným sklžnutím jednej alebo oboch rúk príst’ do kontaktu s pilovým kotúčom.

1. O vaše prístroje sa dôkladne starajte

- Dodržiavajte upozornenie k mazaniu a výmene nástrojov.

- Pravidelne kontrolujte pripojovacie vedenie elektrického prístroja a pri poškodení ho nechajte vymenit' odborníkom.

- Predlžovacie vedenia pravidelne kontrolujte a v prípade poškodenia ich vymeňte.

- Pri bežiacom pilovom kotúči nikdy neodstraňujte triesky, piliny alebo zaseknuté kusy dreva.

- Pri nepoužívaní elektrického prístroja, pred údržbou a pri výmene nástrojov, napr. pílového kotúča, vrtáka, frézy.

1. Nenechávajte zasunuté prístrojové klúče

- Pred zapnutím sa uistite, že klúče a nastavovacie prístroje sú odstránené.

- Na vol'nom priestranstve používajte iba povolené a príslušne označené predlžovacie káble.

- Používajte káblový bubon iba v rozvinutom stave.

⚠️ Dávajte pozor na to, čo robíte. Pri práci sa riad'te zdravým úsudkom. Elektrický prístroj nepoužívajte, ak sa nesústredíte.

1. Elektrický prístroj skontrolujte ohľadne prípadných poškodení

- Pred d'alším používaním elektrického prístroja sa musia ochranné zariadenia alebo l'ahko poškodené diely dôkladne prekontrolovať na ich bezchybnú funkciu v súlade s určením.

- Skontrolujte, či pohyblivé diely fungujú bezchybne a nezasekávajú sa, alebo či nie sú poškodené diely. Všetky diely musia byť správne namontované a splnit' všetky podmienky pre zaručenie bezchybnej prevádzky elektrického prístroja.

- Pohyblivý ochranný kryt sa v otvorenom stave nesmie zaseknút.

- Poškodené ochranné zariadenia a diely sa musia v súlade s predpismi nechat' opravit' alebo vymenit' v autorizovanej dielni, pokial' nie je v návode na obsluhu uvedené inak.

- Poškodené spínače sa musia nechat' vymenit' v dielni zákazníckeho servisu.

- Nepoužívajte chybné ani poškodené prípojné vedenia.

- Nepoužívajte žiadne elektrické prístroje, pri ktorých nie je možné spínač zapnút' a vypnút'.

1. POZOR!

- Pri dvojúkosových rezoch bud'te mimoriadne opatrní.

1. POZOR!

- Používanie iných nástrojov a iného príslušenstva môže pre vás znamenat' nebezpečenstvo poranenia.

1. Elektrický prístroj nechajte opravit' vyučeným elektrikárom.

- Tento elektrický prístroj zodpovedá príslušným bezpečnostným ustanoveniam. Opravy smie vykonávať iba elektrikár tak, že používa originálne náhradné diely, v opačnom prípade môže dôjst' k nehodám.

1. Kábel nepoužívajte na účely, na ktoré nie je určený.

- Kábel nepoužívajte na vyťahovanie zástrčky zo zásuvky. Kábel chráně pred horúčavou, olejom a ostrými hranami.

Dodatočné bezpečnostné upozornenia, bezpečnostné opatrenia

- Opotrebovanú vložku stola vymeňte.

- Používajte iba pilové kotúče odporučené výrobcom, ktoré zodpovedajú norme EN 847-1.

⚠ Varovanie! Pri výmene pílového kotúča dávajte pozor na to, aby šírka rezu nebola menšia a hrúbka kmeňového listu pílového kotúča nebola väčšia ako je hrúbka rozovieracieho klinu!

- Noste vhodný osobný ochranný výstroj. Tento obsahuje: Ochrana sluchu na zabránenie možnému vzniku nedoslýchavosti, ochrana dýchacích ciest na zabránenie riziku vdýchnutia nebezpečného prachu.

- Pri manipulácii s pílovými kotúčmi a drsnými materiálmi noste rukavice.

- Noste ochranné okuliare. Počas práce vznikajú iskry alebo z prístroja odletujú triesky, piliny a prach, ktoré môžu zapríčinit' stratu zraku.

- Elektrický prístroj pri rezaní dreva pripojte k zariadeniu na zachytávanie prachu. Emisie prachu sú, okrem iného, ovplyvnené druhom obrábaného materiálu, významom lokálnej separácie (zaznamenanie alebo zdroj) a správnym nastavením krytov/vodiacich plechov/vedení.

- Nepoužívajte pílové kotúče z vysokolegovanej rýchloreznej ocele (HSS ocel').

- Posuvnú tyč alebo posuvné drevo pri nepoužívaní vždy uchovávajte na elektrickom náradí v jeho držiaku.

Údržba a oprava

- Príčinu hluku ovplyvňujú rôzne faktory, okrem iného aj povaha pílových kotúčov, stav pílového kotúča a elektrického prístroja. Podľa možností používajte pílové kotúče, ktoré boli skonštruované na zníženie tvorby hluku, pravidelne vykonávajte údržbu elektrického prístroja a nástrojových násadcov, v prípa-de potreby vykonajte ich opravu s cieľom zníženia hluku.

- Chyby na elektrickom prístroji, ochranných zariadeniach alebo nástrojových násadcoch ihned' po ich zistení oznámte osobe zodpovednej za bezpečnost'.

Bezpečná práca

- Na bezpečné vedenie obrobku popri pilovom kotúči používajte posuvnú tyč alebo rukovat' s posuvným drevom.

- Uistite sa, že je vždy použitý rozovierací klin a že je správne nastavený.

- Používajte horné ochranné zariadenie na pílový kotúč a dbajte na správne nastavenie.

- Používajte iba pílové kotúče, ktorých najvyššie povolené otáčky nie sú nižšie ako maximálne otáčky vretena nasadzovacieho nástroja a také, ktoré sú vhodné na rezanie materiálu.

- Bez použitia vhodného ochranného zariadenia nevykonávajte žiadne polodrážkovania ani drážky, ako napr. tunelové ochranné zariadenie umiestnené nad stolom píly.

- Kotúčové píly sa nesmú používať na drážkovanie (drážka ukončená v obrobku).

- Pri preprave elektrického prístroja používajte iba prepravné zariadenia. Na manipuláciu ani prepravu nikdy nepoužívajte ochranné zariadenia.

- Dávajte pozor na to, aby ste počas prepravy prikryli horný diel pílového kotúča, napríklad ochranným zariadením.

- Dávajte pozor na to, aby ste použili iba také dištancné podložky a krúžky vretena, ktoré sú vhodné na účel uvedený výrobcom.

- Podlaha v okolí stroja musí byť rovná, čistá, bez častíc, ako napr. pilín a zvyškov po rezaní.

• Pracovná poloha vždy zboku od pílového kotúča.
• Z oblasti rezania neodstraňujte žiadne zvyšky po rezaní ani iné diely obrobku, pokial' stroj beží a pílový agregát sa ešte nenachádza v pokojovej polohe.
• Dávajte pozor na to, aby bol stroj, ak je to možné, vždy upevnený na pracovnom pulte alebo stole.
• Dlhé obrobky zaistite proti spadnutiu na konci procesu rezania (napr. valčekovým stojanom alebo valčekovým kozlíkom).
  ⚠ Pozor! Pri bežiacom pilovom kotúči nikdy neodstraňujte triesky, piliny alebo zaseknuté kusy dreva.
• Na účely odstraňovania porúch alebo odstránenia zaseknutých kusov dreva vypnite stroj. – Vytiahnite sieťovú zástrčku –
• Prestavovacie, nastavovacie, meracie a čistiace práce vykonávajte iba pri vypnutom motore. – Vytiahnite sieťovú zástrčku –
• Pred zapnutím sa uistite, že klúče a nastavovacie nástroje sú odstránené.

⚠ VAROVANIE! Tento elektrický prístroj vytvára počas prevádzky elektromagnetické pole. Toto pole môže za určitých okolností ovplyvnit' aktívne alebo pasívne implantáty. Na zníženie nebezpečenstva závažných alebo smrtelných poranení odporúčame osobám s implantátmi prekonzultovať situáciu so svojím lekárom a výrobcom implantátu ešte predtým, ako začnú obsluhovať elektrický prístroj.

Bezpečnostné upozornenia pre manipuláciu s pílovými kotúčmi

1. Používajte iba prístroje, s ktorými viete manipulovat'.
2. Dodržiavajte najvyššie otáčky. Najvyššie otáčky uvedené na prístroji sa nesmú prekročit'. Ak je to uvedené, dodržiavajte rozsah otáčok.
3. Dodržiavajte smer otáčania pílového kotúča.
4. Nepoužívajte žiadne prístroje s trhlinami. Prístroje s trhlinami vyradte. Oprava nie je povolená.
5. Upínacie plochy zbavte nečistôt, tuku, oleja a vody.
6. Nepoužívajte žiadne redukčné krúžky ani puzdrá na zmenšenie otvorov pri kotúčoch kotúčových píl.
7. Dbajte na to, aby fixované redukčné krúžky na zaistenie nástroja mali rovnaký priemer a minimálne 1/3 rezného priemeru.
8. Uistite sa, že fixované redukčné krúžky sú navzájom paralelné.
9. S nástrojmi manipulujte s opatrnostou. Skladujte ich v originálnom obale alebo v špeciálnych puzdrách. Na zlepšenie bezpečného uchope-

nia a zníženie nebezpečenstva poranenia noste ochranné rukavice.

1. Pred použitím nástrojov sa uistite, že všetky ochranné zariadenia boli upevnené v súlade s predpismi.

2. Pred použitím sa uistite, že vami používaný nástroj zodpovedá technickým požiadavkám tohto elektrického prístroja a je upevnený v súlade s predpismi.

3. Dodaný pílový kotúč používajte iba na rezanie do dreva, nikdy na obrábanie kovov.

6. Zvyškové riziká

Elektrický prístroj je skonštruovaný podľa stavu techniky a prijatých bezpečnostnotechnických pravidiel. Napriek tomu sa môžu pri práci vyskytnúť jednotlivé zvyškové riziká.

• Ohrozenie zdravia prúdom pri použití elektrických prípojných vedení v rozpore s určením.
• Napriek všetkým prijatým opatreniam môžu pretrvávať zvyškové riziká, ktoré nie sú očividné.
• Zostatkové riziká je možné minimalizovať, ak sa dodržiavajú bezpečnostné upozornenia, použitie v súlade s určením, ako aj návod na obsluhu.
• Stroj zbytočne nezaťažujte: príliš veľký tlak pri pílení rýchlo poškodzuje pílový kotúč. To môže viest' k zníženiu výkonu stroja pri obrábaní a k zníženiu presnosti rezu.
• Vyhýbajte sa náhodným uvedeniam stroja do prevádzky: pri zasunutí zástrčky do zásuvky sa nesmie stlačit’ tlačidlo prevádzky.
• Používajte nástroj, ktorý sa odporúča v tejto príručke. Tak dosiahnete, že vaša píla bude podávať optimálne výkony.
• Nikdy nevkladajte ruky do pracovnej oblasti, keď je stroj v prevádzke.
• Pred vykonaním nastavovacích alebo údržbových prác vypnite prístroj a vytiahnite siet'ovú zástrčku.

7. Technické údaje

Motor na striedavý prúd 230 V\~ 50 Hz

Výkon 2200 W
Prevádzkový režim S6 40 %
Otáčky pri chode naprázd-no	2800 min-1
Pílový kotúč z tvrdokovu ∅ 315 x ∅ 30 x 3 mm
Počet zubov 24
Rozmer stola	800 x 550 (950) mm
Výška rezu max. 90°	83 mm
Výška rezu max. 45°	53 mm
Nastavenie výšky	0 – 83 mm
Pílový kotúč otočný	0 – 45°
Hmotnosť cca	53 kg

Technické zmeny vyhradené!

Hluk a vibrácie

△ Varovanie: Hluk môže mat'závažný vplyv na vaše zdravie. Ak hluk stroja presiahne 85 dB (A), noste, prosím, vhodnú ochranu sluchu.

Hodnoty hluku

Hladina akustického výkonu L _wA 105,2 dB (A)

• Otvorte obal a opatrne vyberte prístroj.
• Odstráňte baliaci materiál, ako aj obalové a prepravné poistky (ak sú použité).
• Skontrolujte, či je rozsah dodávky kompletný.
• Prístroj a diely príslušenstva skontrolujte ohľadom poškodení spôsobených prepravou. V prípade reklamácií ihned informujte dodávatel’a. Neskoršie reklamácie nebudú uznané.
• Obal podľa možnosti uschovajte až do uplynutia záručnej doby.
• Pred použitím sa oboznámte s prístrojom na základe návodu na obsluhu.
• Pri príslušenstve, ako aj pri dieloch podliehajúcich opotrebovaniu a náhradných dieloch používajte iba originálne diely. Náhradné diely získate u svojho špecializovaného predajcu.

- Pri objednávkach uvádzajte naše čísla výrobkov, ako aj typ a rok výroby prístroja.

⚠ POZOR!

Prístroj a baliaci materiál nie sú hračkami pre deti! Deti sa nesmú hrat's plastovými vreckami, fóliami a malými dielmi! Existuje nebezpečenstvo prehltnutia a zadusenia!

9. Zloženie a obsluha

Pred uvedením do prevádzky

• Pred uvedením do prevádzky sa musia všetky kryty a bezpečnostné zariadenia namontovať v súlade s predpismi.
• Pílový kotúč sa musí voľne pohybovať.
• V prípade už obrobeného dreva dávajte pozor na cudzie telesá, ako napr. klince alebo skrutky atd'.
• Skôr než stlačíte zapínač/vypínač, uistite sa, či je pílový kotúč správne namontovaný a či pohyblivé diely vykazujú l'ahký chod.
• Pred pripojením stroja sa presvedčte, či sa údaje na typovom štítku zhodujú so sieťovými údajmi.
• Pripojte stroj iba k riadne nainštalovanej zásuvke s ochranným kontaktom, ktorá je zaistená minimálne 16 A.

Zloženie a obsluha

Pozor! Pred všetkými údržbovými, prestavbovými a montážnymi prácami na kotúčovej píle sa musí vytiah-nut' sieťová zástrčka.

Všetky dodané diely položte na rovný povrch. Rovnaké diely rozdel'te do skupín.

Upozornenie: Ak sú spoje zaistené skrutkou (guľatá hlava alebo šest’hran), šest’hrannými maticami a podložkou, musí sa podložka umiestnit pod maticu.

Skrutky vždy zasúvajte zvonka dovnútra, spoje zaist'ujte maticami zvnútra.

Upozornenie: Matice a skrutky počas montáže utiahni- te iba do tej miery, aby nespadli.

Ak sa matice a skrutky utiahnu/pritiahnu už pred konečnou montážou, nie je možné vykonat' konečnú montáž.

Obr. 1

- Položte dosku stola (1) na pracovný stôl (odstráňte výplň balenia (a) pod motorom).

Obr. 1,1

- Namontujte nohu stojana (2) na dosku stola (1) pomocou 2 skrutiek so šest'hrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6.

Obr. 2

- Namontujte spínač (6) na dosku stola (1) pomocou 2 skrutiek so šest'hrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6.

Obr. 3

- Namontujte nohu stojana (3) na dosku stola (1) pomocou 2 skrutiek so šest'hrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6.

Obr. 4

- Namontujte nohu stojana (4) na dosku stola (1) pomocou 2 skrutiek so šest'hrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6.

Obr. 5

- Namontujte nohu stojana (5) a držiak hadice (b) na dosku stola (1) pomocou 2 skrutiek so šest'hrannou hlavou M6 x 16, 2 podložiek 6 a 2 matíc M6.

Obr. 6 / 6.1

- Skrutky z'lahka utiahnite rukou. (Dosku stola (8) je možné namontovať aj bočne ako rozšírenie stola s kratšími vzperami.)

Obr. 8

- Namontujte odsávacie hrdlo (14) na dolnú ochranu pílového kotúča (13) pomocou 4 skrutiek so šest'hrannou hlavou M 4 x 10 a 4 x podložiek 4.

Obr. 9

- Namontujte presúvacie zariadenie (16) na zadné nohy stojana (4 a 5) pomocou 4 skrutiek so šesthrannou hlavou M6 x 16, 4 podložiek 6 a 4 matíc M6.

Obr. 10

- Postavte stroj na nohy a pevne utiahnite všetky skrutky stola, nôh a vzpier (okrem presúvacieho zariadenia).

Obr. 11

- Pevne utiahnite presúvacie zariadenie v polohe, aby sa kolesá zl'ahka dotýkali podlahy.

Obr. 12 / 12.1

- Namontujte rozovierací klin (18) k pílovému kotúču (32) tak, ako je to opísané na obrázku (12/12.1).

- Skrutku zl'ahka povol'te (nevyskrutkujte úplne), po nastavení ju znova pevne utiahnite. Vložka pílového kotúča (19, Obr. 13) sa pri tom musí odstránit'.

Obr. 13

- Po nastavení rozovieracieho klinu (18) znova upevnite vložku pílového kotúča (19) pomocou 4 skrutiek s prírubovou hlavou M6 x 16.

Obr. 14

- Namontujte ochranný kryt (20) na rozovierací klin (18) pomocou skrutky s polguľovou hlavou M6 x 25, podložky 6 a krídlovej matice M6.

Obr. 15

- Dve prepravné rukoväti sa namontujú na prednú stranu píly, na nohy vľavo a vpravo pomocou 4 skrutiek so šestřhrannou hlavou M6 x 16, 4 podložiek 6 a 4 matíc M6.

Montáž dorazovej lišty, Obr. 18

- Namontujte plechovú vložku na pozdížny doraz pomocou 2 skrutiek s plochou hlavou M6 x 50, 2 podložiek A 6 a 2 krídlových matíc.

- Nasuňte dorazovú lištu na plechovú vložku a upnite ju krídlovými maticami.

• Legenda:
  1 = vysoká dosadacia plocha
  2 = nízka dosadacia plocha
• Pre upnutie potiahnite upínaciu klapku nahor, pre uvoľneniu ju potlačte nadol.

Výmena pílového kotúča, Obr. 19

⚠ Pozor! Vytiahnite sieťovú zástrčku a natiahnite si ochranné rukavice.

- Uvol'nite krídlovú skrutku z odsávacieho krytu (20) a odstráňte ju.

Obr. 20

- Umiestnite pílový kotúč úplne nahor a uvol'nite skrutku pomocou klúča na pílový kotúč.

• Odstráňte prírubu pílového kotúča (31) a pílový kotúč (32).
  • Teraz vymeňte pílový kotúč (32).
• Pri montáži príruby pílového kotúča (31) dbajte na vybranie.
• Po výmene pílového kotúča skontrolujte nastavenie rozovieracieho klinu a znova namontujte vložku stola (19) a odsávací kryt (20).

Pripojenie odsávacieho zariadenia (Obr. 15)

⚠️ VAROVANIE!

Nebezpečenstvo poranenia očí v dôsledku víriacich triesok

• Noste ochranné okuliare.
- Výrobok prevádzkujte iba s vhodným odsávacím zariadením triesok. Nepoužívajte žiadny domáci vysávač.

1. Pripojte vhodné zariadenie na odsávanie triesok (nie je v rozsahu dodávky) na odsávacie hrdlo (14).

2. Odsávaciu hadicu (21) vhodného zariadenia na odsávanie triesok (napr. viacúčelový vysávač) pri-pojte na odsávacie hrdlo (14).

POZOR!

Zdvihnutím na prednej strane stroja sa dá stroj l'ahko premiestniť v oblasti dielne podľa priestorových požiadaviek.

11. Pracovné pokyny

Po každom novom nastavení odporúčame skúšobný rez, aby sa prekontrolovali nastavené rozmery.

Po zapnutí píly počkajte, kým pílový kotúč dosiahne svoje max. otáčky, až potom vykonajte rez.

Dlhé obrobky zaistite proti vyklopeniu na konci rezania (napr. odvijacím stojanom atd').

Pozor pri narezávaní.

Prístroj prevádzkujte iba s odsávaním. Pravidelne kontrolujte a čistite odsávacie kanály.

Elektrický prístroj pri rezaní dreva pripojte k zariadeniu na zachytávanie prachu.

Nepoužívajte pílové kotúče z vysokolegovanej rýchlo- reznej ocele (HSS ocel').

Na bezpečné vedenie obrobku popri pílovom kotúči používajte posuvnú tyč alebo rukovát s posuvným hranolom. Posuvnú tyč alebo posuvný hranol pri nepoužívaní vždy odkladajte na elektrický prístroj.

Šikmé prestavenie pílového kotúča

- Po uvoľnení oboch zvieracích skrutiek sa dá pílový kotúč plynule prestavit' v rozsahu od 90° do 45° (pozri stupnicu).

- Nastavenie prekontrolujte na základe skúšobného rezu.

• V prípade potreby vykonajte dodatočné nastavenie na nastavovacích skrutkách.

Nastavenie výšky pílového kotúča

Pílový kotúč sa dá plynule prestavit' v rozsahu výšky rezu od 0 do 83 mm.

- Pre bezpečnú a čistú prácu si zvol'te malý presah pílového kotúča k obrobku.

- Rozovierací klin nastavte podľa obrázka 23. Rozovierací klin je dôležitým ochranným zariadením, ktoré vedie obrobok a zabraňuje zatvoreniu reznej škáry za pílovým kotúčom a spätnému nárazu obrobku. Dávajte pozor na hrúbku rozovieracieho klinu. Rozovierací klin nesmie byť tenší ako teleso pílového kotúča a hrubší ako šírka jeho reznej škáry.

• Používať sa smú iba pílové kotúče s priemerom 315 mm a hrúbkou 2,4 mm (zuby 3,0 mm).
• Kryt pri každom pracovnom postupe spustite na obrobok. Kryt sa musí pri každom pracovnom postupe nachádzat' vodorovne nad pílovým kotúčom.

Pozdížne rezy

• Na paralelné rezy používajte pozdížny doraz.
• Pri širkach rezu nad 120 mm použite vodič okrajov s vysokou stranou dorazu (obr. 18) a pri širkach rezu pod 120 mm s nízkou stranou dorazu (obr. 18). Obrobok veďte priloženou posuvnou tyčou.

Prierezy

- Na priečne rezy a rezy pod uhlom používajte posuvné sane.

Práca na kotúčových pílach

Rezanie širších obrobkov, obr. 24

Šírka obrábaného obrobku viac ako 120 mm

Pracovný postup:

• Pozdížny doraz nastavte v súlade s predurčenou šírkou obrobku.
• Dávajte pozor na bezpečné pokladanie rúk.
• Ak sa rezom oddel'ujú úzke obrobky, vykonáva sa posuv v oblasti nástroja iba pravou rukou alebo za pomoci posuvnej tyče.
• Ak existuje nebezpečenstvo, že obrobok sa zasekne medzi pílovým kotúčom kotúčovej píly, rozoviera-cím klinom a dorazom, je potrebné doraz potiahnut' spät' do stredu pílového kotúča alebo použit' krátky pomocný doraz.
• Pri obrázkoch bol horný odsávací kryt iba naznačený alebo v niektorých prípadoch vypustený, pre zrozumitelnejšie znázornenie pracovného postupu alebo zariadenia.
• Pri všetkých zobrazených pracovných postupoch sa vyžaduje horný odsávací kryt.

Rezanie užších obrobkov, Obr. 25

Pozdlžne rezy obrobkov so šírkou menej ako 120 mm sa musia bezpodmienečne vykonávat za pomoci posuvnej tyče.

Posuvná tyč je súčasťou rozsahu dodávky. Opotrebovanú resp. poškodenú posuvnú tyč bezodkladne vymeňte.

- Paralelný doraz nastavte v súlade s určenou šírkou obrobku.

• Obrobok posúvajte dopredu obomi rukami, v oblasti pilového kotúča bezpodmienečne použite posuvnú tyč ako pomôcku na potlačenie.
• Obrobok prestrčte vždy až na koniec rozovieracieho klinu.

⚠ Pozor! V prípade krátkych obrobkov sa posuvná tyč musí používať už pri začatí rezu.

Rezanie hrán a okrajov, Obr. 26

Pracovný postup:

• Namontujte pozdížny doraz s nízkou dosadacou plochou alebo použite pomocný doraz.
• Obrobok posúvajte dopredu pomocou posuvnej tyče, až kým sa koniec obrobku bude nachádzať v oblasti rozovieracieho klinu.
• Dlhé obrobky zaistite proti prevráteniu na konci procesu rezania predížením stola.

Vykonanie priečnych rezov, Obr. 27

Pracovný postup:

• Usmerňovaciu lištu nastavte tak, aby odrezky obrobku nemohli príst do kontaktu so vzostupným dielom pílového kotúča.
• Obrobky privádzajte iba pomocou priečneho dorazu alebo priečneho suportu.
• Nepodarky neodstraňujte z oblasti obrobku rukami.

12. Elektrická prípojka

Nainštalovaný elektromotor je pripojený a pripravený na prevádzku. Pripojenie zodpovedá príslušným ustanoveniam VDE a DIN. Siet'ová prípojka na strane zákazníka, ako aj predlžovacie vedenie musia zodpovedat' týmto predpisom.

Poškodené elektrické prípojné vedenie

Na elektrických prípojných vedeniach často vznikajú škody na izolácii.

Príčinami môžu byt:

• Stlačené miesta, ked' sa prípojné vedenia vedú cez okno alebo medzeru medzi dverami.
• Zalomené miesta v dôsledku neodborného upevnenia alebo vedenia prípojného vedenia.
• Rozrezané miesta vzniknuté pri prejazde cez prípojné vedenie.
• Škody na izolácii pri vytrhnutí zo zásuvky v stene.
• Trhliny pri zostarnutí izolácie.

Takéto poškodené elektrické prípojné vedenia sa ne-smú používať a z dôvodu poškodenia izolácie sú živo-tunebezpečné.

Elektrické prípojné vedenia pravidelne kontrolujte ohľadne poškodení. Dávajte pozor na to, aby pri kontrole prípojného vedenia nebolo vedenie pripojené k elektrickej sieti.

Elektrické prípojné vedenia musia zodpovedať príslušným ustanoveniam VDE a DIN. Používajte iba prípojné vedenia s rovnakým označením.

Vytlacenie označenia typu na prípojnom kábli je predpis.

Motor na striedavý prúd:

- Ochranné zariadenia, vzduchové štrbiny a teleso motora udržiavajte podľa možností bez prachu a nečistôt. Zariadenie vydrhnite čistou handričkou alebo vyfúkajte stlačeným vzduchom pri nízkom tlaku.

- Prístroj odporúčame čistit' bezprostredne po každom použití.

- Stroj pravidelne čistite vlhkou handričkou a malým množstvom mazľavého mydla. Nepoužívajte čistiace prostriedky ani rozpúšťadlá, mohli by poškodit’ plastové diely prístroja. Dbajte na to, aby sa do vnútra stroja nedostala žiadna voda.

- Raz za mesiac naolejujte otočné diely na predlženie životnosti nástroja. Motor neolejujte.

Servisné informácie

Je potrebné dbať na to, že pri tomto produkte podliehajú nasledujúce diely použitiu primeranému alebo prirodzenému opotrebovaniu, resp. nasledujúce diely sú potrebné ako spotrebné materiály.

Diely podliehajúce opotrebovaniu*: vložka stola, posuvná tyč, pílový kotúč

Prípojky a opravy elektrickej výbavy smie vykonávať iba vyučený elektrikár.

V prípade otázok uved'te, prosím, nasledujúce údaje:

- druh prúdu motora,

- údaje z typového štítka motora.

Náhradné diely a príslušenstvo získate v našom servisnom centre. Za týmto účelom naskenujte QR kód na titulnej strane.

14. Skladovanie

- Prístroj a jeho príslušenstvo skladujte na tmavom, suchom a nezamízajúcom mieste neprístupnom pre deti.

- Optimálna skladovacia teplota sa nachádza medzi 5 a 30 °C.

• Nástroj skladujte v pôvodnom balení.

- Nástroj zakryte, aby ste ho chránili pred prachom alebo vlhkost'ou.

15. Likvidácia a opätovné zhodnotenie

Prístroj sa nachádza v obale, aby sa zabránilo prípadným škodám pri preprave. Tento obal je surovina, je teda opätovne použiteľný alebo možno vykonať jeho recykláciu. Prístroj a jeho príslušenstvo pozostávajú z rôznych materiálov, ako napr. kov a plasty. Poškodené kon-

štrukčné diely odovzdajte na likvidáciu nebezpečného odpadu. Informácie si zistite v špecializovanom obcho-de alebo od správy obce!

Tento symbol upozorňuje na to, že tento výrobok sa musí zlikvidovat podľa smernice o odpade z elektrických a elektronických zariadení (2012/19/EÚ) a nesmie sa zlikvidovat s domo-

vým odpadom. Tento výrobok sa musí odovzdat' na to určenému zbernému stredisku. K tomu môže dôjst' napríklad vrátením pri nákupe podobného výrobku alebo odovzdaním autorizovanému zbernému stredisku na recykláciu odpadu zo starých elektrických a elektronických zariadení.

Neodborné zaobchádzanie so starými zariadeniami môže mať v dôsledku potenciálne nebezpečných látok, ktoré obsahuje odpad z elektrických a elektronických zariadení, negatívny vplyv na životné prostredie a zdravie osôb. Odbornou likvidáciou tohto výrobku navyše prispievate k efektivnemu využívaniu prírodných zdrojov. Informácie o zberných strediskách pre staré zariadenia získate od vašej miestnej správy, verejno-právnej inštitúcie zaoberajúcej sa likvidáciou odpadu, autorizovaného úradu pre likvidáciu odpadu z elektrických a elektronických zariadení alebo od vášho odvozu odpadkov.

16. Odstraňovanie porúch

V nasledujúcej tabul'ke sú uvedené príznaky chýb a je tam opísané, ako môžete urobit' nápravu, ked' váš stroj nepracuje správne. Ak pomocou toho nedokážete lokalizovat' a odstránit' problém, obrát'te sa na vašu servisnú dielňu.

Porucha Možná príčina Náprava
Pílový kotúč sa po vypnutí motora uvolňuje	Príliš slabo utiahnutá upevňovacia matica	Utiahnite pravotočivú upevňovaciu maticu
Motor sa nerozbieha	Výpadok sietovej poistky Skontrolujte sietovú poistku
	Chybné predlžovacie vedenie	Vymeňte predlžovacie vedenie
	Prípojky na motore alebo na spínači nie sú v poriadku	Nechajte skontrolovať odborným elektrikárom
	Chybný motor alebo spínač Nechajte skontrolovať odborným elektrikárom
Nesprávny smer otáčania motora	Chybný kondenzátor Nechajte skontrolovať odborným elektrikárom
	Nesprávne pripojenie	Odborným elektrikárom nechajte vymenit' polaritu nástennej zásuvky
Motor neposkytuje žiadny výkon, zareagu-je poistka	Nedostatočný prierez predlžovacieho vedenia	Pozri Elektrické pripojenie
	Preťaženie spôsobené tupým pílovým kotúčom	Výmena pilového listu
Spálené plochy na reznej ploche	Tupý pílový kotúč Nabrúste, vymeňte pílový kotúč
	Nesprávny pílový kotúč Vymeňte pílový kotúč

Zrejmé vady musia byť predstavené v priebehu 8 dni po obdržaní tovaru, ináč zákazník strati všetky nároky týkajúce sa takejto vady. Ponúkame záruku na naše aparáty, ktoré sú správne používané počas zákonného termínu záruky tak, že bezplatne vymeníme každú časť aparátu, ktorá sa v priebehu tohto času môže stať dokázateľne nefunkčnou dôsledkom materiálnej či výrobnej vady. Na časti ktoré sami nevyrábame, poskytujeme záruku iba v rozsahu, v ktorom nám prísluší nárok na záručné plněnie k subdodávatelňovi. Za trovy týkajúce sa inštalácie novej súčiastky je zodpovedný zákazník. Nárok na výmenu tovara, na zľavu a iné nároky na nahradenie škody sú vylůčené.

Garancija SI
