NAUDOJIMO INSTRUKCIJA HS120 SCHEPPACH

Simbolių ant įrenginio aiškinimas Šiame žinyne naudojami simboliai turi atkreipti Jūsų dėmesį į galimą riziką. Saugos simboliai ir juos lydintys paaiš- kinimai turi būti tiksliai suprasti. Patys įspėjimai rizikos nepašalina ir negali pakeisti tinkamų nelaimingų atsitikimų prevencijos priemonių. Įspėjimas – kad sumažėtų rizika susižaloti, perskaitykite naudojimo instrukciją. Naudokite klausos apsaugą. Dėl triukšmo galima prarasti klausą. Užsidėkite apsauginę kaukę nuo dulkių. Apdirbant medieną ir kitas medžiagas, gali susidary- ti sveikatai kenksmingų dulkių. Draudžiama apdirbti medžiagas, kurių sudėtyje yra asbesto! Užsidėkite apsauginius akinius. Dėl dirbant susidarančių kibirkščių arba iš įrenginio pasišali- nančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo. Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę! m Dėmesio! Šiuose naudojimo nurodymuose su Jūsų sauga susijusias vietas mes pažymėjome šiuo ženklu.www.scheppach.com

Be šioje naudojimo instrukcijoje pateiktų saugos nuro- dymų ir specialių Jūsų šalies reikalavimų, būtina laiky- tis tokios pačios konstrukcijos mašinų eksploatavimui visuotinai pripažintų technikos taisyklių. Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų.

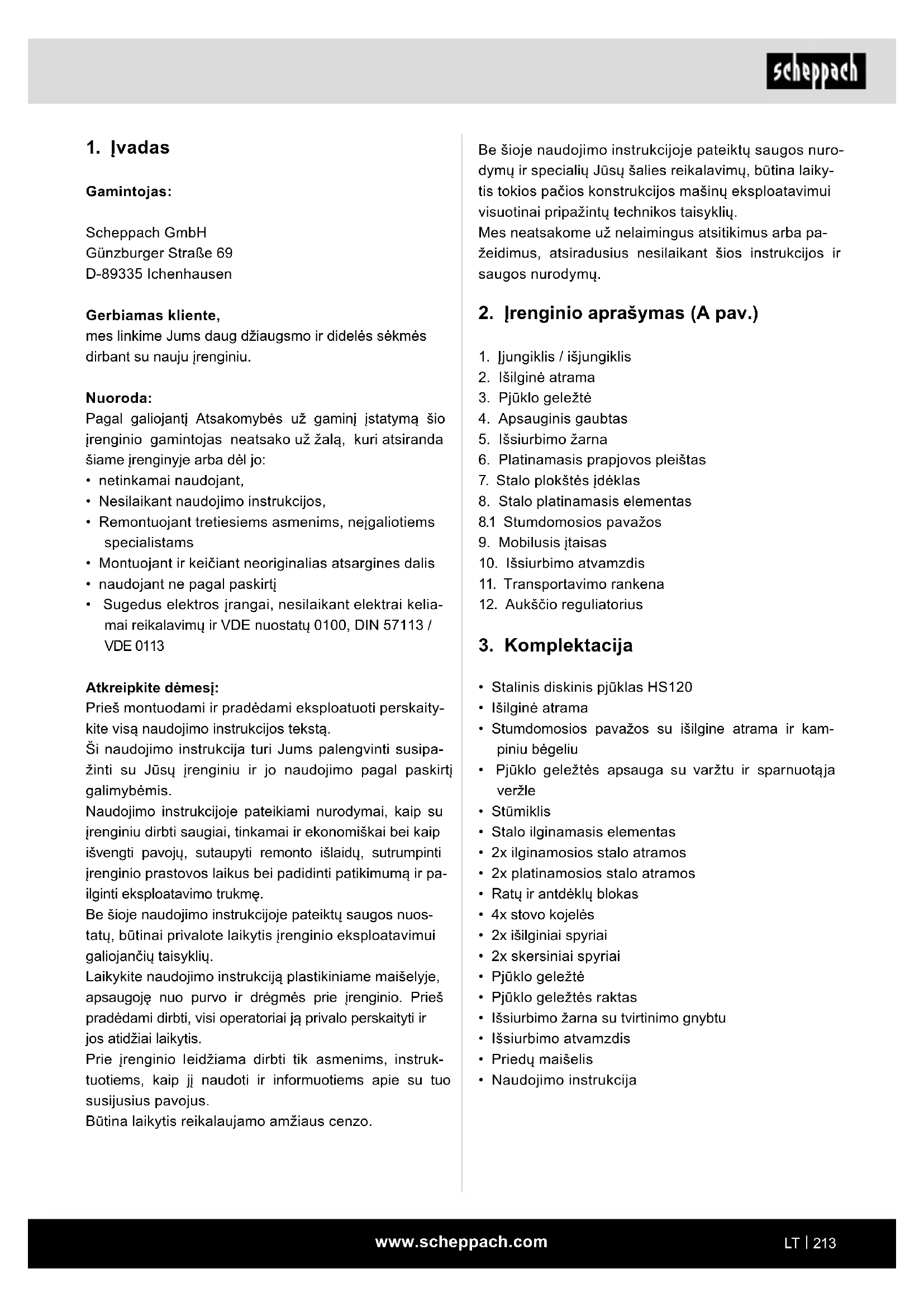

2. Įrenginio aprašymas (A pav.)

7. Stalo plokštės įdėklas

9. Mobilusis įtaisas

10. Išsiurbimo atvamzdis

11. Transportavimo rankena

12. Aukščio reguliatorius

• Stumdomosios pavažos su išilgine atrama ir kam- piniu bėgeliu

• Pjūklo geležtės apsauga su varžtu ir sparnuotąja veržle

• Ratų ir antdėklų blokas

• 2x išilginiai spyriai

• 2x skersiniai spyriai

• Pjūklo geležtės raktas

• Išsiurbimo žarna su tvirtinimo gnybtu

• Išsiurbimo atvamzdis

Gamintojas: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Gerbiamas kliente, mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju įrenginiu. Nuoroda: Pagal galiojantį Atsakomybės už gaminį įstatymą šio įrenginio gamintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:

• netinkamai naudojant,

• Nesilaikant naudojimo instrukcijos,

• naudojant ne pagal paskirtį

• Sugedus elektros įrangai, nesilaikant elektrai kelia- mai reikalavimų ir VDE nuostatų 0100, DIN 57113 / VDE 0113 Atkreipkite dėmesį: Prieš montuodami ir pradėdami eksploatuoti perskaity- kite visą naudojimo instrukcijos tekstą. Ši naudojimo instrukcija turi Jums palengvinti susipa- žinti su Jūsų įrenginiu ir jo naudojimo pagal paskirtį galimybėmis. Naudojimo instrukcijoje pateikiami nurodymai, kaip su įrenginiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, sutrumpinti įrenginio prastovos laikus bei padidinti patikimumą ir pa- ilginti eksploatavimo trukmę. Be šioje naudojimo instrukcijoje pateiktų saugos nuos- tatų, būtinai privalote laikytis įrenginio eksploatavimui galiojančių taisyklių. Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie įrenginio. Prieš pradėdami dirbti, visi operatoriai ją privalo perskaityti ir jos atidžiai laikytis. Prie įrenginio leidžiama dirbti tik asmenims, instruk- tuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.www.scheppach.com

• sveikatai kenksminga medžio dulkių emisija naudo- jant uždarose patalpose. Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti naudoti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiame garantijos, kai aparatas nau- dojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.

5. Bendrieji saugos nurodymai

Dėmesio! Naudojant elektrinius įrankius, norint ap- sisaugoti nuo elektros smūgio, pavojaus susižaloti ir gaisro pavojaus, būtina imtis pagrindinių saugos prie- monių. Prieš naudodami šį elektrinį įrankį, perskaity- kite visus šiuos nurodymus ir laikykite saugos nuro- dymus saugioje vietoje. Saugus darbas

1. Palaikykite savo darbo zonoje tvarką

- Dėl netvarkos darbo zonoje gali įvykti nelaimingų atsitikimų.

2. Atsižvelkite į aplinkos poveikį

- Saugokite elektrinius įrankius nuo lietaus. - Nenaudokite elektrinių įrankių drėgnoje arba šla- pioje aplinkoje. - Pasirūpinkite geru darbo zonos apšvietimu. - Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.

3. Apsisaugokite nuo elektros smūgio

- Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).

4. Vaikai turi laikytis atstumo!

- Neleiskite kitiems asmenims lietis prie įrankio ar kabelio, laikykite juos toliau nuo darbo zonos.

5. Laikykite nenaudojamus elektrinius įrankius sau-

gioje vietoje. - Nenaudojamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vaikams nepasiekiamoje vietoje.

6. Neperkraukite elektrinio įrankio.

- Nurodytame galios diapazone dirbsite geriau ir saugiau.

7. Naudokite tinkamą elektrinį įrankį.

- Sunkiems darbams nenaudokite mažos galios elektrinių įrankių.

4. Naudojimas pagal paskirtį

Stalinis diskinis pjūklas su viršutiniu stalu skirtas visų rūšių medienai pjaustyti išilgai ir skersai (tik su skersine atrama), atsižvelgiant į įrenginio dydį. Draudžiama pjauti visų rūšių apvalią medieną. Mašiną leidžiama eksploatuoti tik pagal paskirtį. Bet koks kitoks naudojimas laikomas ne pagal paskir- tį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne ga- mintojas. Leidžiama naudoti tik įrenginiui tinkamas pjūklo gelež- tes (HM arba CV pjūklo geležtes). Naudoti HSS pjūklo geležtes ir visų rūšių diskus drau- džiama. Naudojimo pagal paskirtį dalis taip pat yra saugos nurodymų, montavimo instrukcijos ir naudo- jimo instrukcijoje pateiktų eksploatavimo nurodymų laikymasis. Asmenys, kurie įrenginį valdo ir atlieka jo techninę prie- žiūrą, turi būti su juo susipažinę ir informuoti apie ga- limus pavojus. Be to, būtina tiksliai laikytis galiojančių nelaimingų atsitikimų prevencijos taisyklių. Taip pat reikia laikytis kitų bendrųjų taisyklių iš darbo me- dicinos ir augumo technikos sričių. Dėmesio! Naudodami įrenginius, būtina laikytis saugos reikala- vimų, kad būtų išvengta sužalojimų ir pažeidimų. To- dėl atidžiai perskaitykite šią naudojimo instrukciją / saugos nurodymus. Padėkite juos į saugią vietą, kad bet kada galėtumėte gauti informacijos. Jei įrenginį turite perduoti kitiems asmenims, visada perduokite kartu ir šią naudojimo instrukciją / saugos nurodymus. Mes neatsakome už nelaimingus atsitikimus arba pa- žeidimus, atsiradusius nesilaikant šios instrukcijos ir saugos nurodymų. Atlikus įrenginio modikacijas, už su tuo susijusią žalą gamintojas neatsako. Nors ir naudojant pagal paskirtį, galimi tam tikri lieka- mosios rizikos veiksniai. Dėl įrenginio konstrukcijos ir struktūros galima tokia rizika:

• pjūklo geležtės palietimas neuždengtoje pjovimo srityje;

• rankų įkišimas į judančią pjūklo geležtę (įsipjovi- mas);

• ruošinių ir ruošinių dalių atšokimas;

• pjūklo geležtės lūžimas;

• pažeistų pjūklo geležtės kietmetalio dalių išsviedi- mas;www.scheppach.com

- Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležtę, grąžtą, frezą.

15. Nepalikite uždėtų įrankių raktų.

- Prieš įjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.

16. Venkite neplanuoto paleidimo.

- Įkišdami kištuką į kištukinį lizdą, įsitikinkite, kad jungiklis išjungtas.

17. Naudokite ilginamąjį kabelį išorės sričiai.

- Naudokite lauke tik tam skirtus ir atitinkamai pa- žymėtus ilginamuosius kabelius. - Kabelio būgną naudokite tik išvynioję.

18. Visada būkite atidūs

m Žiūrėkite, ką darote. Pradėkite dirbti apgalvotai. Nenaudokite elektrinio įrankio nesusikoncentravę.

19. Patikrinkite elektrinį įrankį, ar nėra galimų pažei-

dimų. - Prieš tolesnį elektrinio įrankio naudojimą apsau- ginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pa- gal paskirtį veikia. - Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąlygas, kad būtų užtikrintas nepriekaištin- gas elektrinio prietaiso eksploatavimas. - Atidaryto judančio apsauginio gaubto negalima užksuoti. - Pažeistus apsauginius įtaisus ir dalis pagal pa- skirtį turi suremontuoti arba pakeisti pripažintos specializuotos dirbtuvės, jei naudojimo instrukci- joje nenurodyta kitaip. - Pažeistus jungiklius reikia pakeisti klientų aptar- navimo tarnybos dirbtuvėse. - Nenaudokite netinkamų arba pažeistų jungiamų- jų laidų. - Nenaudokite elektrinių įrankių, kurių jungiklis neį- sijungia arba neišsijungia.

- Būkite ypač atsargūs atlikdami dvigubus įstriži- nius pjūvius.

- Naudojant kitus įstatomus įrankius ir priedus, ga- lima susižaloti. - Nenaudokite elektrinio įrankio nenumatytiems tikslams. Pavyzdžiui, nenaudokite rankinio diski- nio pjūklo medžių šakoms arba pliauskoms pjauti. - Nenaudokite elektrinio įrankio malkoms pjauti.

8. Vilkėkite tinkamus drabužius.

- Nevilkėkite plačių drabužių arba papuošalų, ku- riuos galėtų pagriebti judančios dalys. - Dirbant lauke, rekomenduojama avėti neslidžiais batais. - Ant ilgų plaukų užsidėkite plaukų tinklelį.

9. Naudokite apsauginę įrangą.

- Užsidėkite apsauginius akinius. - Dirbdami dulkėse, užsidėkite kvėpavimo kaukę.

10. Prijunkite dulkių išsiurbimo įtaisą

- Jei dulkių nusiurbimo ir surinkimo įtaisų jungtys yra, įsitikinkite, kad jie yra prijungti ir tinkamai nau- dojami. - Eksploatuoti uždarose patalpose leidžiama tik su tinkamu išsiurbimo įrenginiu.

11. Pritvirtinkite ruošinį

- Ruošiniui pritvirtinti naudokite veržtuvus arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis. - Ilgiems ruošiniams reikia papildomos atramos (stalo, stovų ir t. t.), kad įrenginys neapvirstų. - Visada spauskite ruošinį tvirtai prie darbinio pa- viršiaus ir atmušo, kad ruošinys nejudėtų ir ne- persisuktų.

12. Venkite nestandartinės kūno padėties.

- Stovėkite stabiliai ir visada išlaikykite pusiausvy- rą. - Venkite nepatogių rankų padėčių, kuriose staiga nuslydus viena arba abi rankos paliestų pjūklo geležtę.

13. Kruopščiai prižiūrėkite savo įrankius.

- Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau. - Laikykitės tepimo ir įrankių keitimo nurodymų. - Reguliariai tikrinkite elektrinio įrankio prijungimo laidą ir, jei jis pažeistas, paveskite jį patikrinti pri- pažintam specialistui. - Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite. - Rankenos turi būti sausos, švarios ir ant jų neturi būti alyvos bei tepalo.

14. Ištraukite kištuką iš kištukinio lizdo.

- Veikiant pjūklo geležtei, niekada nešalinkite at- plaišų, pjuvenų arba įstrigusių medžio dalių.www.scheppach.com

Techninė ir einamoji priežiūra

• Atlikdami nustatymo ir techninės priežiūros darbus, ištraukite tinklo kištuką.

• Triukšmą veikia įvairūs veiksniai, taip pat pjūklo ge- ležčių savybes, pjūklo geležtės ir elektrinio įrengi- nio būklę. Jei įmanoma, naudokite pjūklo geležtes, kurios buvo sukonstruotos susidarančiam triukšmui mažinti, reguliariai atlikite elektrinio įrankio ir įrankio antgalių techninę priežiūrą bei prireikus juos sure- montuokite, kad sumažintumėte triukšmą.

• Aptikę elektrinio įrankio, apsauginių įtaisų arba įran- kio antgalio gedimų, apie jas iš karto informuokite už saugą atsakingą asmenį. Saugus darbas

• Naudokite stūmiklį arba rankeną su mediniu stumtu- vu, kad ruošinys būtų saugiai kreipiamas pro pjūklo geležtę.

• Įsitikinkite, kad visada naudojamas platinamasis prapjovos pleištas ir jis tinkamai nustatytas.

• Naudokite viršutinį pjūklo geležtės apsauginį įtaisą ir jį tinkamai nustatykite.

• Naudokite tik pjūklo geležtes, kurių didžiausiasis sū- kių skaičius yra ne mažesnis už maksimalų įstatomo įrankio suklio sūkių skaičių ir kurios tinka pjautinai medžiagai.

• Nedarykite užlankų arba išdrožų be tinkamo apsau- ginio įtaiso, pvz., tunelinio apsauginio įtaiso, kuris būtų sumontuotas virš pjūklo stalo.

• Diskinių pjūklų negalima naudoti grioveliams daryti (ruošinyje baigta išdroža).

• Transportuodami elektrinį įrankį, naudokite tik trans- portavimo įtaisus. Niekada nenaudokite apsauginių įtaisų valdymui arba transportavimui.

• Atkreipkite dėmesį į tai, kad transportuojant viršuti- nė pjūklo geležtės dalis būtų uždengta, pavyzdžiui apsauginiu įtaisu.

• Atkreipkite dėmesį į tai, kad naudotumėte tokius skečiamuosius diskus ir suklio žiedus, kurie tinkami naudoti gamintojo nurodytam tikslui.

• Grindys aplink įrenginį turi būti lygios, švarios ir ant jų neturi būti laisvų dalelių, pvz., skiedrų ir pjovimo likučių.

• Darbinė padėtis visada šone nuo pjūklo geležtės.

• Iš pjovimo srities nešalinkite pjovimo likučių arba kitų ruošinio dalių, kol įrenginys veikia ir pjovimo agregatas dar nėra rimties padėtyje.

• Atkreipkite dėmesį į tai, kad įrenginys, jei įmanoma, visada būtų pritvirtintas prie darbastalio arba stalo.

• Pjovimo proceso pabaigoje ilgus ruošinius užksuo- kite, kad neapvirstų (pvz., prie stovo).

22. Paveskite elektrinį įrankį suremontuoti kvalikuo-

tam elektrikui. - Šis elektrinis įrankis atitinka tam tikras saugos nuostatas. Remontuoti leidžiama tik kvalikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimų.

23. Nenaudokite kabelio tam neskirtiems tikslams.

- Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karš- čio, alyvos ir aštrių briaunų. Papildomi saugos nurodymai, saugos priemonės

• Įspėjimas! Nenaudokite pažeistų, įtrūkusių arba de- formuotų pjūklo geležčių.

• Pakeiskite susidėvėjusį stalo įdėklą.

• Naudokite gamintojo rekomenduojamas pjūklo ge- ležtes, kurios atitinka EN 847-1. m Įspėjimas! Keisdami pjūklo geležtę, atkreipkite dėmesį į tai, kad pjovimo plotis būtų ne mažesnis, o pagrindinės pjūklo geležtės storis ne didesnis už platinamojo prapjovos pleišto storį!

• Atkreipkite dėmesį į tai, kad būtų parinkta pjautinai me- džiagai tinkama pjūklo geležtė.

• Naudokite tik tinkamas asmenines apsaugines prie- mones. Jas sudaro: klausos apsauga, skirta rizikai apkursti mažinti, kvėpavimo apsauga, skirta rizikai įkvėpti pavojingų dulkių mažinti.

• naudodami pjūklo geležtes ir neapdorotus ruošinius, mūvėkite pirštines.

• Pjūklo geležtes neškite, kas visada yra patogu, talpykloje.

• Užsidėkite apsauginius akinius. Dėl dirbant susida- rančių kibirkščių arba iš įrenginio pasišalinančių at- plaišų, skiedrų arba dulkių, galima netekti regėjimo.

• Pjaudami medieną, prijunkite elektrinį įrankį prie dulkių surinkimo įtaiso. Dulkių sklidimui taip pat turi įtakos apdirbtinos medžiagos rūšis, vietinio atskyri- mo reikšmė (pagriebimas arba šaltinis) ir tinkamas gaubtų / kreipiamųjų skydų / kreipiamųjų nustaty- mas.

• Nenaudokite pjūklo geležčių iš gausiai legiruoto greitapjūvio plieno (HSS plieno).

• Nenaudojamą stūmiklį arba medinį stumtuvą visada laikykite prie elektrinio įrankio laikiklyje.www.scheppach.com

11. Prieš naudodami įsitikinkite, kad Jūsų naudojamas

įstatomas įrankis atitinka šiam elektriniam įrankiui keliamus reikalavimus ir yra tinkamai pritvirtintas.

12. Naudokite komplektacijoje esančią pjūklo geležtę

tik medienai pjaustyti. Niekada jos nenaudokite metalams apdoroti.

6. Liekamosios rizikos

Elektrinis įrankis pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dir- bant galima pavienė liekamoji rizika.

• Pavojus sveikatai dėl elektros srovės, naudojant ne- tinkamus elektros prijungimo laidus.

• Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.

• Liekamąją riziką galima sumažinti, jei bus laikoma- si saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.

• Neapkraukite įrenginio be reikalo: jei pjaunant bus per stipriai spaudžiama, bus greitai pažeista pjūklo geležtė. Taip apdirbant gali sumažėti įrenginio galia ir pjovimo tikslumas.

• Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.

• Naudokite įrankį, kuris rekomenduojamas šiame ži- nyne. Taip Jūsų pjūklas pasieks optimalią galią.

• Kai mašina eksploatuojama, laikykite savo rankas toliau nuo darbo zonos.

• Prieš atlikdami nustatymo arba techninės priežiūros darbus, išjunkite įrenginį ir ištraukite tinklo kištuką.

7. Techniniai duomenys

Kintamosios srovės variklis 230 V~ 50 Hz Galia 2200 W Darbo režimas S6 40% Tuščiosios eigos sūkių skaičius 2800 min.

Kietmetalio pjūklo geležtė Ø 315 x Ø 30 x 3 mm Dantų skaičius 24 Stalo dydis 800 x 550 (950) mm Pjovimo aukštis, maks. 90° 83 mm Pjovimo aukštis, maks. 45° 53 mm Aukščio reguliatorius 0 - 83 mm

• m Dėmesio! Veikiant pjūklo geležtei, niekada neša- linkite atplaišų, pjuvenų arba įstrigusių medžio dalių.

• Norėdami pašalinti sutrikimus arba ištraukti įstri- gusią medieną, mašiną išjunkite. - Ištraukite tinklo kištuką. -

• Permontavimo, nustatymo, matavimo ir valymo darbus atlikite tik išjungę variklį. - Ištraukite tinklo kištuką. -

• Prieš įjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai. m ĮSPĖJIMAS! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplin- kybėmis šis laukas gali veikti aktyvius arba pasyvius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalojimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomen- duojame pasikonsultuoti su savo gydytoju arba medici- ninių implantų gamintoju. Saugos nurodymai, kaip elgtis su pjūklo geležtė- mis

1. Įstatomus įrankius naudokite tik tada, jei mokate

2. Atsižvelkite į didžiausiąjį sūkių skaičių. Neviršykite

ant įstatomo įrankio nurodyto didžiausiojo sūkių skaičiaus. Jei nurodyta, laikykitės sūkių skaičiaus intervalo.

3. Atkreipkite dėmesį į variklio ir pjūklo geležtės su-

4. Nenaudokite įstatomų įrankių su įtrūkimais. Ne-

naudokite įtrūkusių įstatomų įrankių. Remontuoti draudžiama.

5. Nuvalykite nuo tvirtinimo paviršių nešvarumus, te-

palą, alyvą ir vandenį.

6. Diskinio pjūklo geležčių kiaurymėms mažinti ne-

naudokite neužksuotų mažinimo žiedų arba įvo- rių.

7. Atkreipkite dėmesį į tai, kad užksuotų mažinimo

žiedų, skirtų įstatomam įrankiui užksuoti, būtų vienodo skersmens ir bent 1/3 pjūvio skersmens.

8. Įsitikinkite, kad užksuoti mažinimo žiedai būtų ly-

giagretūs vienas su kitu.

9. Naudokite įstatomus įrankius atsargiai. Geriausiai

juos laikykite specialioje originalioje pakuotėje arba specialiose talpyklose. Kad galėtumėte sau- giai suimti ir dar labiau sumažintumėte riziką susi- žaloti, mūvėkite apsaugines pirštines.

10. Prieš naudodami įstatomus įrankius įsitikinkite,

kad visi apsauginiai įtaisai tinkamai pritvirtinti.www.scheppach.com

• Prieš aktyvindami jungiklį, įsitikinkite, ar pjūklo ge- ležtė tinkamai sumontuota ir judančios dalys lengvai juda.

• Prieš prijungdami mašiną įsitikinkite, kad duomenys specikacijų lentelėje sutampa su tinklo duomeni- mis.

• Prijunkite įrenginį tik prie tinkamai įrengto kištukinio lizdo su apsauginiu kontaktu, kuris būtų apsaugotas bent 16 A. Montavimas ir valdymas Dėmesio! Prieš atlikdami bet kokius diskinio pjūklo techninės priežiūros, permontavimo ir montavimo dar- bus, visada ištraukite tinklo kištuką. Padėkite visas pristatytas dalis ant plokščio paviršiaus. Sugrupuokite vienodas dalis. Nuoroda: kai jungtys užksuojamos varžtu (apvalia galvute arba šešiabriauniu), šešiabriaunėmis veržlė- mis ir poveržle, po veržle reikia sumontuoti poveržlę. Įkiškite varžtus atitinkamai iš išorės į vidų bei jungtis iš vidaus užksuokite veržlėmis. Nuoroda: montuodami priveržkite veržles ir varžtus tik tiek, kad jos negalėtų iškristi. Jei varžtus ir veržles priveršite jau prieš baigiamąjį montavimą, negalėsite atlikti galinio montavimo. 1 pav.

• Padėkite stalo plokštę (1) ant darbastalio (iš po vari- klio pašalinkite pakavimo paminkštinimą (a)).

• Pritvirtinkite stovą (2) 2 šešiabriauniais varžtais M6 x 16, 2 poveržlėmis 6 ir 2 veržlėmis M6 prie stalo plokštės (1). 2 pav.

• Pritvirtinkite jungiklį (6) 2 šešiabriauniais varžtais M6 x 16, 2 poveržlėmis 6 ir 2 veržlėmis M6 prie stalo plokštės (1). 3 pav.

• Pritvirtinkite stovo kojelę (3) 2 šešiabriauniais varž- tais M6 x 16, 2 poveržlėmis 6 ir 2 veržlėmis M6 prie stalo plokštės (1). 4 pav.

• Pritvirtinkite stovo kojelę (4) 2 šešiabriauniais varž- tais M6 x 16, 2 poveržlėmis 6 ir 2 veržlėmis M6 prie stalo plokštės (1). Pasukamoji pjūklo geležtė 0 - 45° Svoris, apie 53 kg Pasiliekame teisę atlikti techninius pakeitimus! Triukšmas ir vibracija m Įspėjimas: triukšmas gali turėti didelės įtakos Jūsų sveikatai. Jei mašinos skleidžiamas triukšmas viršija 85 dB (A), naudokite klausos apsaugą. Triukšmo vertės Garso galios lygis L

105,2 dB(A) Garso slėgio lygis L

• Atidarykite pakuotę ir atsargiai išimkite įrenginį.

• Nuimkite pakavimo medžiagą ir ištraukite pakavimo / transportavimo ksatorius (jei yra).

• Patikrinkite, ar komplekte viskas yra.

• Patikrinkite įrenginį ir priedus, ar transportuojant jie nebuvo pažeisti. Reklamacijų atveju nedelsdami informuokite tiekėją. Vėliau reklamacijos nebus pri- pažintos.

• Jei įmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.

• Prieš naudodami, pagal naudojimo instrukciją susi- pažinkite su įrenginiu.

• Priedams bei greitai susidėvinčioms ir atsarginėms dalims naudokite tik originalias dalis. Atsarginių da- lių įsigysite iš savo prekybos atstovo.

• Užsakydami nurodykite mūsų gaminių numerius bei įrenginio tipą ir pagaminimo metus. m DĖMESIO! Įrenginys ir pakavimo medžiagos nėra vaikų žais- las! Vaikams draudžiama žaisti su plastikiniais maišeliais, plėvelėmis ir mažomis dalimis! Pavo- jus praryti ir uždusti!

9. Montavimas ir valdymas

Prieš pradedant eksploatuoti

• Prieš pradedant eksploatuoti reikia tinkamai sumon- tuoti visus dangčius ir saugos įtaisus.

• Pjūklo geležtė turi laisvai suktis.

• Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve- timkūnių, pvz., vinių arba varžtų ir t. t.www.scheppach.com

• Pritvirtinkite gaubtą (20) varžtu su apvalia galvute M 6 x 25, poveržle 6 ir sparnuotąja veržle M6 prie platinamojo prapjovos pleišto (18). 15 pav.

• Išsiurbimo žarną (21) prijunkite prie išsiurbimo gaubto (20) bei išsiurbimo atvamzdžio (14). 16 / 16.1 pav.

• Kablinį varžtą pritvirtinkite 2 poveržlėmis 6, 2 veržlė- mis M6 dešinėje kojelės pusėje. Ant jo užkabintas pjūklo geležtės raktas ir stūmiklis.

• Transportavimo rankenos 4 šešiabriauniais varžtais M6 x 16, 4 poveržlėmis 6 ir 4 veržlėmis M6 tvirtina- mos priekinėje pjūklo pusėje. Išilginės atramos montavimas, 17/17.1 pav.

• Užmaukite atramines dalis ant prispaudimo plokš- tės. Pritvirtinkite prispaudimo plokštę 2 cilindriniais varžtais M6 x 30, 2 poveržlėmis A 6, 4 ir 2 šešia- briaunėmis veržlėmis prie stalo plokštės. Atraminio bėgelio montavimas, 18 pav.

• Pritvirtinkite tarpinį skydą 2 varžtais su plokščiomis pusapvalėmis galvutėmis M6 x 50, 2 poveržlėmis A 6 ir 2 sparnuotosiomis veržlėmis prie išilginės atra- mos.

• Užstumkite atraminį bėgelį ant tarpinio skydo ir pri- tvirtinkite jį sparnuotosiomis veržlėmis.

• Paaiškinimas: 1 = aukštas atraminis paviršius 2 = žemas atraminis paviršius

• Norėdami pritvirtinti, patraukite prispaudimo sklen- dę į viršų, norėdami atlaisvinti – paspauskite ją že- myn. Pjūklo geležtės keitimas, 19 pav. m Dėmesio! ištraukite tinklo kištuką ir užsimaukite ap- saugines pirštines.

• Atlaisvinkite išsiurbimo gaubto (20) sparnuotąjį varžtą ir jį išsukite. 20 pav.

• Atlaisvinkite stalo plokštės įdėklo (19) 4 varžtus su kryžminėmis išdrožomis ir juos išsukite. 21 pav.

• Nustatykite pjūklo geležtę į viršų ir atlaisvinkite varž- tą pjūklo geležtės raktu. 5 pav.

• Pritvirtinkite stovo kojelę (5) ir žarnų laikiklį (b) 2 še- šiabriauniais varžtais M6 x 16, 2 poveržlėmis 6 ir 2 veržlėmis M6 prie stalo plokštės (1). 6 / 6.1 pav.

• Pritvirtinkite 2 išilginius spyrius (10) ir 2 skersinius spyrius (9) 12 šešiabriaunių varžtų M6 x 16, 12 po- veržlių 6 ir 12 veržlių M6 prie stovo kojelių (2, 3, 4 ir 5). 7 / 7.1 / 7.2 / 7.3 pav.

• Pritvirtinkite stalo ilginamąją plokštę (8) dviem sker- siniais (11) prie stalo plokštės ir skersinio spyrio 6 šešiabriauniais varžtais M6 x 16, 6 poveržlėmis 6 ir 6 veržlėmis M6 prie stalo plokštės.

• Varžtus šiek tiek priveržkite ranka. (Stalo plokštę (8) kaip stalo platinamąjį elementą galima pritvirtinti ir šone, naudojant trumpesnius spyrius.) 8 pav.

• Pritvirtinkite išsiurbimo atvamzdį (14) prie apatinės pjūklo geležtės apsaugos (13) 4 šešiabriauniais varžtais M 4 x 10 ir 4 x poveržlėmis 4. 9 pav.

• Pritvirtinkite mobilųjį įtaisą (16) prie galini stovo ko- jelių (4 ir 5) 4 šešiabriauniais varžtais M6 x 16, 4 poveržlėmis 6 ir 4 veržlėmis M6. 10 pav

• Pastatykite mašiną ant kojelių, tvirtai priveržkite vi- sus stalo, kojelių ir spyrių (išskyrus mobiliojo įtaiso) varžtus. 11 pav.

• Mobilųjį įtaisą padėtyje tvirtai priveržkite, kad ratai šiek tiek liestų žemę. 12 / 12.1 pav.

• Sumontuokite platinamąjį prapjovos pleištą (18) pjūklo geležtės (32) atžvilgiu taip, kaip aprašyta (12/12.1) pav.

• Šiek tiek atlaisvinkite varžtą (iki galo neišsukite) ir nustatę vėl tvirtai priveržkite. Tuo metu pjūklo gelež- tės įdėklą (19, 13 pav.) reikia išimti. 13 pav.

• Nustatę platinamąjį prapjovos pleištą (18), pjūklo geležtės įdėklą (19) vėl pritvirtinkite 4 varžtais su plokščiomis galvutėmis M 6 x 16.www.scheppach.com

Nenaudokite pjūklo geležčių iš gausiai legiruoto grei- tapjūvio plieno (HSS plieno). Naudokite stūmiklį arba rankeną su mediniu stumtuvu, kad ruošinys būtų saugiai kreipiamas pro pjūklo gelež- tę. Nenaudojamą stūmiklį arba medinį stumtuvą visada laikykite prie elektrinio įrankio. Pjūklo geležtės įstrižinis reguliavimas

• Atlaisvinus abu tvirtinimo varžtus, pjūklo geležtę ga- lima reguliuoti be pakopų nuo 90° iki 45° (žr. skalę).

• Patikrinkite nustatymą, atlikdami bandomąjį pjovi- mą.

• Prireikus sureguliuokite reguliavimo varžtais. Pjūklo geležtės aukščio reguliavimas Pjūklo geležtę galima sureguliuoti be pakopų nuo 0 iki 83 mm pjovimo aukščio.

• Saugiam ir tolygiam darbui pasirinkite nedidelį pjū- klo geležtės išsikišimą ruošinio atžvilgiu.

• Nustatykite platinamąjį prapjovos pleištą, kaip paro- dyta 23 pav. Platinamasis prapjovos pleištas yra svarbus apsau- ginis įtaisas, kuris kreipia ruošinį ir neleidžia užsida- ryti prapjovai už pjūklo geležtės bei atšokti ruošiniui. Atkreipkite dėmesį į platinamojo prapjovos pleišto storį. Platinamasis prapjovos pleištas negali būti plonesnis už pjūklo geležtės korpusą ir storesnis už jo prapjovos plotį.

• Galima naudoti tik 315 mm skersmens ir 2,4 mm sto- rio (3,0 mm dantys) pjūklo geležtes.

• Kiekvieno darbo etapo metu nuleiskite gaubtą ant ruošinio. Kiekvieno darbo etapo metu gaubtas turi būti horizontalioje padėtyje virš pjūklo geležtės. Išilginiai pjūviai

• Lygiagretiesiems pjūviams naudokite išilginę atra- mą.

• Atlikdami pjovimo darbus virš 120 mm naudokite atraminę liniuotę su aukšta atramine puse (18 pav.), o kai pjūvio plotis yra mažesnis nei 120 mm – su žema atramine puse (18 pav.). Kreipkite ruošinį su pridedamu stūmikliu. Skersiniai pjūviai

• Skersiniams ir kampiniams pjūviams naudokite stumdomąsias pavažas. Dėmesio! Kairinis sriegis 22 pav.

• Pašalinkite pjūklo geležtės jungę (31) ir pjūklo ge- ležtę (32).

• Dabar pakeiskite pjūklo geležtę (32).

• Montuodami pjūklo geležtės jungę (31), atkreipkite dėmesį į prapjovą.

• Pakeitę pjūklo geležtę, patikrinkite platinamojo pra- pjovos pleišto nustatymą ir vėl sumontuokite stalo įdėklą (19) bei gaubtą (20). Išsiurbimo įrenginio prijungimas (15 pav.) m ĮSPĖJIMAS! Pavojus susižaloti akis dėl aplink skriejančių drožlių

• Užsidėkite apsauginius akinius.

• Eksploatuokite gaminį tik su tinkamu drožlių išsiurbi- mo įtaisu. Nenaudokite buitinio dulkių siurblio.

1. Prijunkite tinkamą drožlių išsiurbimo įrenginį (ne-

įeina į komplektaciją) prie išsiurbimo atvamzdžio (14).

2. Prijunkite tinkamo drožlių išsiurbimo įrenginio

(pvz., universalaus siurblio) išsiurbimo žarną (21) prie išsiurbimo atvamzdžio (14). DĖMESIO! reguliariai tikrinkite ir valykite išsiurbimo kanalus.

Pakėlus priekinę mašinos pusę, ją galim lengvai per- kelti dirbtuvių srityje, atsižvelgiant į vietai keliamus reikalavimus.

Naujai nustačius, kaskart rekomenduojame atlikti ban- domąjį pjūvį, kad būtų patikrinti nustatyti matmenys. Įjungę pjūklą, prieš pjaudami palaukite, kol pjūklo ge- ležtė pasieks savo maks. sūkių skaičių. Pjovimo proceso pabaigoje ilgus ruošinius užksuoki- te, kad neapvirstų (pvz., prie ritininio stovo ir kt.). Būkite atidūs įpjaudami. eksploatuokite įrenginį tik su išsiurbimo įtaisu. reguliariai tikrinkite ir valykite išsiurbimo kanalus. Atkreipkite dėmesį į tai, kad būtų parinkta pjautinai me- džiagai tinkama pjūklo geležtė. Pjaudami medieną, prijunkite elektrinį įrankį prie dulkių surinkimo įtaiso.www.scheppach.com

Skersinių pjūvių atlikimas, 27 pav. Darbo etapas:

• Nukreipiamąją juostelę nustatykite taip, kad ruošinio nuopjovos negalėtų liesti kylančios pjūklo geležtės dalies.

• Ruošinius tiekite tik naudodami skersinė atramą arba skersinį stūmiklį.

• Atliekas iš ruošinio srities pašalinkite rankomis.

12. Elektros prijungimas

Prijungtas elektros variklis yra parengtas naudo- ti. Jungtis atitinka tam tikras VDE ir DIN nuosta- tas. Kliento tinklo jungtis ir naudojamas ilginama- sis laidas turi atitikti šiuos reikalavimus. Pažeistas elektros prijungimo laidas Dažnai pažeidžiama elektros prijungimo laidų izoliaci- ja. To priežastys gali būti:

• įpjovimo vietos pervažiavus prijungimo laidą;

• izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;

• įtrūkimai dėl izoliacijos senėjimo. Tokių pažeistų elektros prijungimo laidų negalima nau- doti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei. Reguliariai tikrinkite, ar elektros prijungimo laidai nepa- žeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo. Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite jungiamuosius laidus su to- kiu pačiu ženklinimu. Žyma tipo pavadinime prijungimo kabelyje yra privalo- ma. Kintamosios srovės variklis:

• Tinklo įtampa turi būti 230 V~.

• Ilginamųjų laidų iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro. Darbas prie diskinių pjaustymo staklių Plačių ruošinių pjovimas, 24 pav. Ruošinio, kurį reikia apdoroti, plotis didesnis nei 120 mm Darbo etapas:

• Nustatykite išilginę atramą pagal numatytą ruošinio plotį.

• Atkreipkite dėmesį į tai, kad rankos saugiai atsirem- tų.

• Jeigu pjaunant atpjaunami siauri ruošiniai, tuomet įrankių srityje pastūma atliekama tik dešiniąja ranka arba naudojant stūmiklį.

• Jeigu kyla pavojus, kad ruošinys įstrigs tarp diski- nio pjūklo geležtės, platinamojo prapjovos pleišto ir atramos, tuomet atramą reikia atitraukti iki pjūklo geležtės vidurio arba naudoti trumpą pagalbinę atra- mą.

• Paveikslėliuose viršutinis išsiurbimo gaubtas tik nu- rodytas arba kai kuriais atvejais jo nėra, norint aiš- kiau pavaizduoti darbo etapą arba įtaisą.

• Visuose parodytuose darbo etapuose reikia naudoti viršutinį išsiurbimo gaubtą. Siaurų ruošinių pjovimas, 25 pav. Mažesnio nei 120 mm pločio ruošinių išilginius pjūvius būtina atlikti būtinai naudojant stūmiklį. Stūmiklis įeina į komplektaciją. Susidėvėjusį arba pa- žeistą stūmiklį nedelsdami pakeiskite.

• Nustatykite lygiagrečiąją atramą pagal numatytą ruošinio plotį.

• Nustumkite ruošinį abiem rankomis į priekį. Pjūklo geležtės srityje būtinai naudokite stūmiklį kaip pa- galbinį stūmimo įtaisą.

• Ruošinį visada nustumkite iki platinamojo prapjovos pleišto galo. m Dėmesio! esant trumpiems ruošiniams, stūmiklį rei- kia naudoti jau pjovimo pradžioje. Nuosklembų ir kraštų šlifavimas, 26 pav. Darbo etapas:

• Sumontuokite išilginę atramą su žemu atraminiu pa- viršiumi arba naudokite pagalbinę atramą.

• Stumkite ruošinį stūmikliu, kol ruošinio galas bus plati- namojo prapjovos pleišto srityje.

• Pjovimo proceso pabaigoje ilgus ruošinius užksuo- kite stalo ilginamuoju elementu, kad neapvirstų.www.scheppach.com

• Uždenkite įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.

• Laikykite naudojimo instrukciją prie įrankio.

15. Utilizavimas ir pakartotinis

atgavimas Siekiant išvengti transportavimo pažeidimų, įrenginys yra pakuotėje. Ši pakuotė yra žalia- va, taigi, ją galima naudoti pakartotinai arba grąžinti į medžiagų cirkuliacijos ciklą. Įrengi- nys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Pristatykite sugedu- sias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje! Nemeskite senų prietaisų į buitines atliekas! Šis simbolis rodo, kad pagal Direktyvą dėl elektros ir elektroninės įrangos atliekų (2012/19/ES) ir nacionalinius įstatymus šio ga- minio negalima mesti į buitines atliekas. Šį ga- minį reikia atiduoti į tam numatytą surinkimo punktą. Tai galima, pvz., atlikti perkant atiduodant panašų ga- minį arba pristatant į įgaliotą surinkimo punktą, kurioje paruošiami seni elektriniai ir elektroniniai prietaisai. Netinkamai elgiantis su senais prietaisais, dėl potenci- aliai pavojingų medžiagų, kurių dažnai būna senuose elektriniuose ir elektroniniuose prietaisuose, galimas neigiamas poveikis aplinkai ir žmonių sveikatai. Be to, tinkamai utilizuodami šį gaminį, prisidėsite prie efekty- vaus natūralių išteklių panaudojimo. Informacijos apie senų prietaisų surinkimo punktus Jums suteiks miesto savivaldybėje, viešojoje utilizavimo įmonėje, įgaliota- me senų elektrinių ir elektroninių prietaisų utilizavimo punkte arba Jūsų atliekas išvežančioje bendrovėje.

13. Techninė priežiūra

Įspėjimas! Prieš atlikdami bet kokius nustatymo, eina- mosios priežiūros ir remonto darbus, ištraukite tinklo kištuką! Bendrieji techninės priežiūros darbai

• Stenkitės, kad apsauginiai įtaisai, vėdinimo plyšiai ir variklio korpusas būtų kuo švaresni ir nedulkėti. Esant mažam slėgiui, nuvalykite įrenginį švaria šluoste arba išpūskite suslėgtuoju oru.

• Rekomenduojame įrenginį išvalyti iš karto po kie- kvieno naudojimo.

• Reguliariai valykite įrenginį drėgna šluoste ir šiek tiek skystojo muilo. Nenaudokite valymo priemonių ir tirpiklių. Jie gali pažeisti plastikines prietaiso dalis. Atkreipkite dėmesį į tai, kad į įrenginio vidų nepatektų vandens.

• Kad prailgintumėte įrenginio eksploatavimo trukmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio. Techninės priežiūros informacija Atkreipkite dėmesį į tai, kad šio gaminio toliau nurody- tos dalys naudojant arba natūraliai dėvisi arba toliau nurodytų dalių reikia kaip vartojamųjų medžiagų. Greitai susidėvinčios dalys*: stalo plokštės įdėklas, stūmiklis, pjūklo geležtė

• į komplektaciją privalomai neįeina! Jungtys ir remontas Prijungti ir remontuoti elektros įrangą leidžiama tik kva- likuotam elektrikui. Kilus klausimų, nurodykite tolesnius duomenis:

• variklio srovės rūšį;

• duomenis iš įrenginio specikacijų lentelės.

• duomenis iš variklio specikacijų lentelės. Atsarginių dalių ir priedų įsigysite mūsų techninės prie- žiūros centre. Tam nuskenuokite tituliniame lape esantį QR kodą.

• Laikykite įrenginį ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje.

• Optimali laikymo temperatūra yra nuo 5 iki 30 ˚C.

• Laikykite įrankį originalioje pakuotėje.www.scheppach.com

16. Sutrikimų šalinimas

Tolesnėje lentelėje nurodyti klaidų požymiai ir aprašyta, kaip jas galima pašalinti, jei Jūsų mašina blogai veiktų. Jei taip problemos nustatyti ir pašalinti negalite, kreipkitės į savo techninės priežiūros dirbtuves. Sutrikimas Galima priežastis Ką daryti? Pjūklo geležtė atsilais- vina išjungus variklį. Per mažai priveržta tvirti- nimo veržlė Priveržkite dešininio sriegio tvirtinimo veržlę. Variklis nepasileidžia Sugedo tinklo saugiklis Patikrinkite tinklo saugiklį. Pažeistas ilginamasis laidas Pakeiskite ilginamąjį laidą. Blogai prijungtos variklio arba jungiklio jungtys Paveskite patikrinti kvalikuotam elektrikui. Sugedęs variklis arba jungiklis Paveskite patikrinti kvalikuotam elektrikui. Neteisinga variklio sukimosi kryptis Sugedęs kondensatorius Paveskite patikrinti kvalikuotam elektrikui. Klaidingai prijungta Kvalikuotam elektrikui paveskite sukeisti sieninio kištu- kinio lizdo polius Variklis nepasiekia ga- lios, saugiklis suveikia Nepakankamas ilginamojo laido skerspjūvis Žr. Elektros prijungimas Perkrova dėl atšipusios pjūklo geležtės Pjūklo geležtės keitimas Pjovimo plote apdegę paviršiai Atšipusi pjūklo geležtė Pagaląskite, pakeiskite pjūklo geležtę Netinkama pjūklo geležtė Pakeiskite pjūklo geležtęwww.scheppach.com
