Tehnilised andmed	Laudsaag, võimsus 2000 W, tera läbimõõt 254 mm, tühikäigukiirus 5000 p/min
Laua mõõtmed	Alumiiniumist laud, mõõtmed 800 x 600 mm
Lõikamisvõime	Maksimaalne lõikesügavus 85 mm 90° juures, 60 mm 45° juures
Kasutamine	Ideaalne puidu, plaatide ja sarnaste materjalide lõikamiseks
Hooldus	Kontrollige regulaarselt tera seisukorda, puhastage laud pärast iga kasutuskorda
Ohutus	Varustatud terakaitsega, turvakatkestiga, soovitatav kanda kaitseprille
Üldinfo	Seadme kaal 30 kg, 2-aastane garantii, vastab CE standarditele

Korduma kippuvad küsimused - HS120 SCHEPPACH

Kuidas kokku panna Scheppach HS120 saag?

Scheppach HS120 saagi kokkupanemiseks järgige kasutusjuhendis olevaid juhiseid. Veenduge, et kõik osad on korralikult kinnitatud ja mootor õigesti paigaldatud.

Kuidas reguleerida lõikesügavust?

Lõikesügavust saab reguleerida saagi küljes oleva reguleerimislüliti abil. Avage lüliti, reguleerige tera kõrgust vastavalt vajadusele ja lukustage lüliti uuesti.

Mida teha, kui tera ei pöörle?

Kui tera ei pöörle, kontrollige, kas saag on korralikult ühendatud ja turvakatkesti on aktiveeritud. Veenduge ka, et tera ei ole takistatud prahi poolt.

Kuidas vahetada saetera?

Tera vahetamiseks lülitage saag välja, eemaldage kaitsekate ja keerake lahti tera kinnitavad poldid. Paigaldage uus tera, veendudes, et see on õigesti suunatud, ja pingutage poldid.

Kuidas puhastada ja hooldada oma Scheppach HS120 saagi?

Saagi puhastamiseks eemaldage tolm ja praht kuiva lapiga. Kontrollige regulaarselt liikuvad osad ja vajadusel määrige õliga. Täpsemate hooldussoovituste saamiseks vaadake juhendit.

Millist tüüpi tera sobib Scheppach HS120 saagile?

Scheppach HS120 saag sobib 254 mm teradega. Veenduge, et valite tera vastavalt materjalile, mida soovite lõigata.

Millised tarvikud on saagiga kaasas?

Scheppach HS120 saagiga on kaasas lõikejuhik, tera paigaldusvõti ja kasutusjuhend. Kontrollige pakendit, et veenduda kõigi tarvikute olemasolus.

Kuidas lahendada saagi ülekuumenemise probleem?

Kui saag üle kuumeneb, lülitage see kohe välja ja laske jahtuda. Kontrollige, kas ventilatsiooniavad on ummistunud ja puhastage need vajadusel. Veenduge ka, et tera sobib lõigatava materjaliga.

Kas saagi kasutamisel tuleb järgida ohutusnõudeid?

Jah, kandke alati kaitseprille ja kindaid. Ärge kandke lahtist riietust ja hoidke pikad juuksed kinni seotud. Järgige kasutusjuhendis olevaid ohutusjuhiseid.

KASUTUSJUHEND HS120 SCHEPPACH

Seadmel olevate sümbolite selgitus

Käesolevas juhendis kasutatavate sümbolite ülesanne on juhtida teie tähelepanu võimalikele riskidele. Ohutussümbolitest ja nende juurde kuuluvatest selgitustest tuleb täpselt aru saada. Hoiatused ise ühtki riski ei kõrvalda ega suuda asendada korrektseid meetmeid önnetuste ärahoidmiseks.

	Hoiatus - lugege vigastusriski vähendamiseks käsitsusjuhendit.
	Kandke kuulmekaitset. Müra toime võib põhjustada kuulmiskadu.
	Kandke tolmukaitsemaski. Puidu ja muude materjalide töötlemisel võib tekkida tervistkahjus-tav tolm. Asbestisisaldusega materjali ei tohi töödelda!
	Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.
	Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse!
⚠ Tähelepanu!	Käesolevas käsitsuskorralduses oleme varustanud Teie ohutust puudutavad kohad selle märgiga.

Sisukord: Lk:

1. Sissejuhatus 160
2. Seadme kirjeldus....160
3. Tarnekomplekt 160
4. Sihtotstarbekohane kasutus 161
5. Üldised ohutusjuhised 161
6. Jjääkriskid 164
7. Tehnilised andmed....164
8. Lahtipakkimine....165
9. Ülespanemine ja käsitsemine.... 165
10. Transportimine 167
11. Tööjuhised 167
12. Elektriühendus.... 168
13. Hooldus.... 168
14. Ladustamine 169
15. Utiliseerimine ja taaskäitlus.... 169
16. Rikete körvaldamine 170

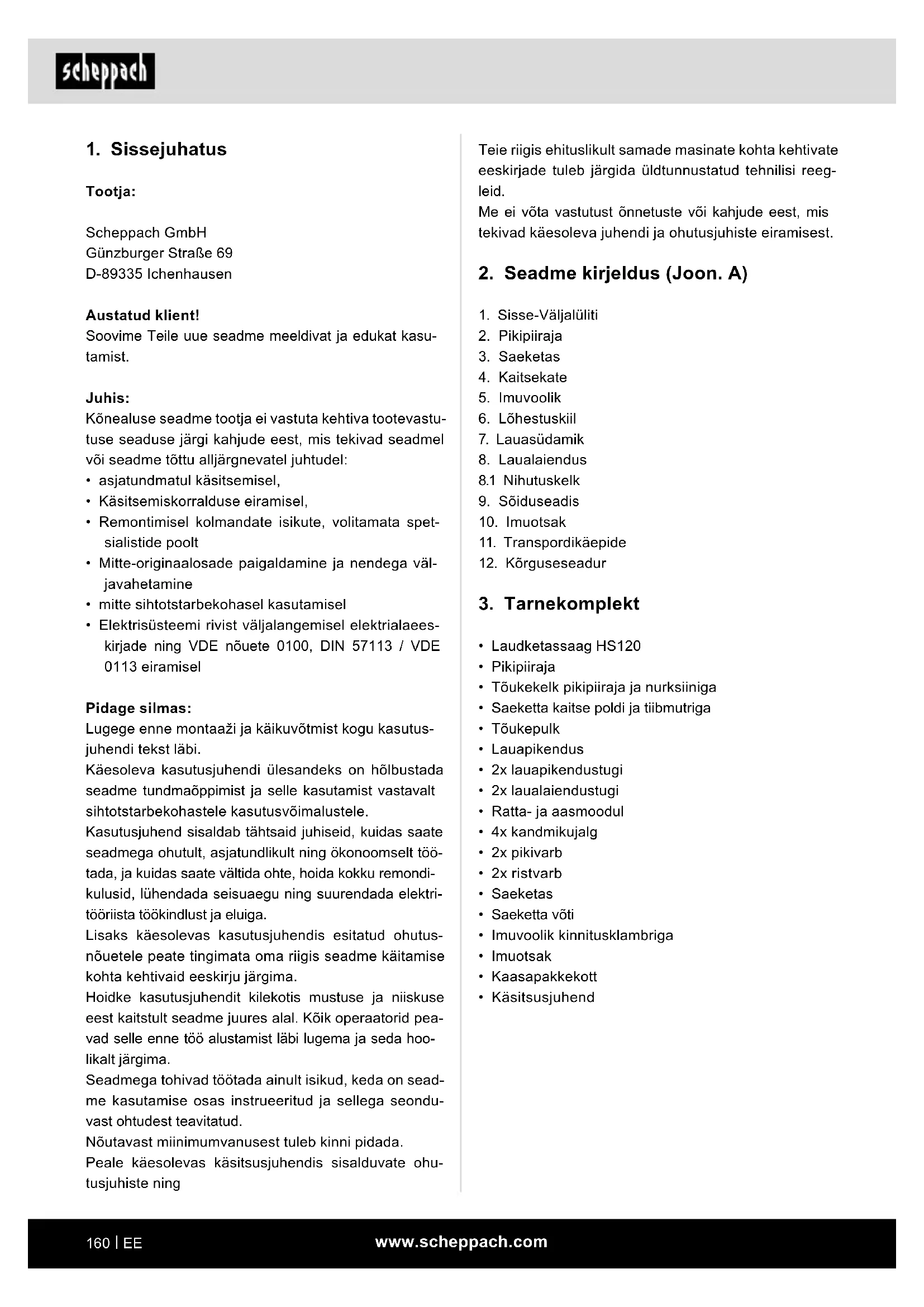

1. Sissejuhatus

Tootja:

Scheppach GmbH

Soovime Teile uue seadme meeldivat ja edukat kasutamist.

Juhis:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul käsitsemisel,
  • Käsitsemiskorralduse eiramisel,
• Remontimisel kolmandate isikute, volitamata spetsialistide poolt
• Mitte-originaalosade paigaldamine ja nendega väl-javahetamine
  • mitte sihtotstarbekohasel kasutamisel
• Elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE 0113 eiramisel

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu kasutusjuhendi tekst läbi.

Käesoleva kasutusjuhendi ülesandeks on hölbustada seadme tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

Kasutusjuhend sisaldab tähtsaid juhiseid, kuidas saate seadmega ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektri-tööriista töökindlust ja eluiga.

Lisaks käesolevas kasutusjuhendis esitatud ohutus-nõuetele peate tingimata oma riigis seadme käitamise kohta kehtivaid eeskirju järgima.

Hoidke kasutusjuhendit kilekotis mustuse ja niiskuse eest kaitstult seadme juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoo- likalt järgima.

Seadmega tohivad töötada ainult isikud, keda on seadme kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud.

Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning

Teie riigis ehituslikult samade masinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (Joon. A)

1. Sisse-Väljalüliti
2. Pikipiiraja
3. Saeketas
4. Kaitsekate
5. Imuvoolik
6. Löhestuskiil
7. Lauasüdamik
8. Laualaiendus
   8.1 Nihutuskelk
9. Sõiduseadis
10. Imuotsak
11. Transpordikäepide
12. Körguseseadur

3. Tarnekomplekt

• Laudketassaag HS120
- Pikipiiraja
• Tõukekelk pikipiiraja ja nurksiiniga
• Saeketta kaitse poldi ja tiibmutriga
• Tõukepulk
- Lauapikendus
• 2x lauapikendustugi
• 2x laualaiendustugi
• Ratta- ja aasmoodul
• 4x kandmikujalg
- 2x pikivarb
- 2x ristvarb
- Saeketas
- Saeketta võti
- Imuvoolik kinnitusklambriga
- Imuotsak
- Kaasapakkekott
• Käsitsusjuhend

4. Sihtotstarbekohane kasutus

Lauaketassaag on ette nähtud igat liiku puidu piki- ja ristilõikamiseks (ainult koos ristpiirajaga) vastavalt ma- sina suurusele.

Tohib lõigata igat liiki ümarpuitu.

Masinat tohib kasutada ainult vastavalt selle otstarbele.

Igasugune sellest ulatuslikum kasutus pole sihtots-tarbekohane. Sellest tulenevate kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja.

Kasutada tohib ainult masinale sobivaid saekettaid (HM või CV saekettad).

Igat liiki HSS saeketaste või lõikeketaste kasutamine on keelatud. Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning kasutusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada.

Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid.

Tähelepanu!

Seadmete kasutamisel tuleb ohutusabinõudest kinni pidada, et vältida vigastusi ja kahjustusi. Lugege käesolev käsitsusjuhend / ohutusjuhised seetõttu hoolikalt läbi. Hoidke neid hästi alal, et neis sisalduv informat-sioon oleks igal ajal käepärast. Kui peaksite seadme teistele isikutele üle andma, siis palun väljastage ka käesolev käsitsusjuhend / ohutusjuhised. Me ei võ-ta vastutust önnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

Masinal teostatud muudatused välistavad tootja vastu- tuse sellest tekkivate kahjude eest täielikult.

Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi riske:

• Saeketta puudutamine mittekaetud saepiirkonnas.
- Jäsemete sisestamine töötavasse saekettasse (löikevigastus)
- Töödetaili ja töödetaili osade tagasilöök.
• Saeketta purunemine.
- Saeketta vigaste kövasulamdetailide väljapaiskamine.

• Kuulmekahjustused nõutava kuulmekaitsme mitte-kasutuse korral.
• Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Üldised ohutusjuhised

Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimöttelisi ohutusmeetmeid järgida. Lugege köik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

Ohutu töötamine

1. Hoidke oma tööpiirkond korras
2. Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.
3. Arvestage ümbrusmöjudega
4. Ärge jätke elektritööriistu vihma kätte.
5. Ärge kasutage elektritööriistu niiskes või märjas keskkonnas.
6. Hoolitsege tööpiirkonna hea valgustuse eest.

7. Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht.

8. Kaitske ennast elektrilöögi eest

- Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

1. Hoidke lapsed eemal!

- Ärge laske teistel isikutel tööriista või kaablit puudutada, hoidke nad tööpiirkonnast eemal.

1. Hoidke mittekasutatavaid elektritööriistu turvaliselt alal.

- Mittekasutatavad elektritööriistad tuleks panna ära kuiva körgemal asuvasse või lukustatud kohta, väljapoole laste käeulatust.

1. Ärge koormake elektritööriista üle.

- Te töötate paremini ja ohutumalt esitatud võimsusvahemikus.

1. Kasutage öiget elektritööriista.

- Ärge kasutage väikese võimsusega elektritööriistu rasketeks töödeks.

- Ärge kasutage elektritööriista eesmärkidel, milleks see pole ette nähtud. Ärge kasutage näiteks käsiketassaagi puukost ega puuhalgude lõikamiseks.

- Ärge kasutage elektritööriista küttepuidu saagimiseks.

1. Kandke sobivat riietust

- Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda.

- Õues töötamisel on soovitatavad libisemiskindlad jalatsid.

- Kandke pikkade juuste korral juuksevörku.

1. Kasutage kaitsevarustust

- Kandke kaitseprille.

- Kasutage tolmu tekitavatel töödel respiraatorit.

1. Ühendage tolmuimuseadis

- Kui on olemas ühendused tolmuimusüsteemi ja püüdeseadiste juurde, siis veenduge, et need on külge ühendatud ja neid kasutatakse öigesti.

- Suletud ruumides on käitamine lubatud üksnes sobiva imuseadisega.

1. Kindlustage töödetail.

- Kasutage pingutusrakiseid või kruustange, et töödetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see võimaldab masinat mõlema käega käsitseda.

- Pikkade töödetailide puhul on vajalik täiendav alus (laud, pukid jne), et masina ümberkukkumist vältida.

- Suruge töödetail alati tugevasti vastu tööplaati ja piirajat, et töödetaili loksumist või pöördumist takistada.

1. Vältige ebanormaalset kehahoiakut

- Hoolitsege stabiilse seisuasendi eest ja hoidke alati tasakaalu.

- Vältige kohmakaid käeasendeid, mille puhul võivad järsul äralibisemisel üks või mölemad käed saeketast puudutada.

1. Hoolitsege oma tööriistade eest hästi

- Hoidke lõiketööriistad teravad ja puhtad, et paremini ning ohutumalt töötada.

- Järgige juhiseid määrimise ja tööriistavahetuse kohta.

- Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tunnustatud spetsialistil uuega asendada.

- Kontrollige regulaarselt pikendusjuhtmeid ja asen- dage, kui need on kahjustatud.

- Hoidke käepidemed kuivad, puhtad ja vabad ölist ning rasvast.

1. Tõmmake pistik pistikupesast välja.

- Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitdetaile töötava saelehe korral.

- Elektritööriista mittekasutuse korral, enne hooldust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

1. Ärge jätke tööriistavõtit ette

- Kontrollige enne sisselülitamist üle, kas võti ja seadistustööriistad on eemaldatud.

1. Vältige ettekavatsematut käivitumist

- Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud.

1. Kasutage väliskeskkonnas pikenduskaablit.

- Kasutage öues ainult selleks lubatud ja vastavalt tähistatud pikenduskaablid.

- Kasutage kaablitrumlit üksnes mahakeritud sei-sundis.

1. Olge alati tähelepanelik

⚠ Pöörake tähelepanu oma tegevusele. Toimige töötamisel möistlikult. Ärge kasutage elektritööriista, kui olete hajevil.

1. Kontrollige elektritööriista võimalike kahjustuste suhtes.

- Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

- Liikuvat kaitsekatet ei tohi avatud seisundis kinni kiiluda.

- Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja va-hetada, kui kasutusjuhendis pole mainitud teisiti.

- Kahjustatud lülitid tuleb lasta asendada kliendi-teeninduse töökojas.

- Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid.

- Ärge kasutage elektritööriistu, millel ei saa lülitit sisse ja välja lülitada.

1. TÄHELEPANU!

- Topelteerungilõigete korral tuleb olla eriti ettevaatlik.

1. TÄHELEPANU!

- Muude rakendustööriistade ja muude tarvikute kasutamine vöib tähendada Teile vigastusohtu.

1. Laske elektritööriist elektrispetsialistil remontida.

- Antud elektritööriist vastab asjaomastele ohutusnõuete. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

1. Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud.

- Ärge kasutage kaablit, et pistikut pistikupesast välja tömmata. Kaitske kaablit kuumuse, öli ja te-ravate servade eest.

Täiendavad ohutusjuhised ja ohutusabinõud

- Hoiatus! Ärge kasutage kahjustatud, pragunenud või deformeerunud saekettaid.

• Vahetage kulunud lauasüdamik välja.

- Kasutage ainult tootja poolt soovitatud saekettaid, mis vastavad normile EN 847-1.

⚠ Hoiatus! Pöörake saeketta vahetamisel tähelepanu sellele, et lõikelaius pole väiksem ja saekettasüdamiku paksus pole suurem kui lõhestuskiilu paksus!

- Pidage silmas, et lõigatava materjali jaoks valitakse välja sobiv lõikeketas.

- Kandke sobivat isiklikku kaitsevarustust. See hölmab: kuulmekaitset kuulmiskao riski vähendamiseks, respiraatorit ohtliku tolmu sissehingamise riski vähendamiseks.

- Kandke saeketaste ja karedate materjalidega ümberkäimisel kindaid.

- Kandke saekettaid, mil alati praktiliselt võimalik, vastavas anumas.

- Kandke kaitseprille. Töö ajal tekkivad sädemed või seadmest väljatungivad killud, laastud ja tolmud võivad nägemiskadu põhjustada.

- Ühendage elektritööriist puidu saagimisel tolmupüü-deseadise külge. Tolmu vabanemist möjutavad muu hulgas töödeldava materjali liik, kohapealse eraldumise tähendus (kinnipüüdmine ja allikas) ning katete/suunamisplekkide/juhikute öige seadistus.

- Ärge kasutage körglegeeritud kiirlöiketerasest (HSS teras) saekettaid.

- Säilitage tõukepulka või tõukepuud mittekasutuse korral alati elektritööriistal selle hoidikus.

Hooldus ja korrashoid

- Tömmake igasugustel seadistus- ja hooldustöödel vörgupistik välja.

- Müra teket möjutavad erinevad tegurid, muu hulgas saeketaste omadused, saeketta ja elektritööriista seisund.

Kasutage võimaluse korral saekettaid, mis konstrueeriti müraemissiooni vähendamiseks, hooldage elektritööriista ja tööriistaotsakuid regulaarselt ning parandage need vajadusel, et müra vähendada.

- Teavitage elektritööriistal, kaitseseadistel või tööriistaotsakul esinevatest vigadest kohe pärast nende avastamist ohutuse eest vastutavat isikut.

Ohutu töötamine

Kasutage tõukepulka või tõukepuuga käepidet, et töödetaili ohutult saeketta juurest läbi juhtida.

Tehke kindlaks, et alati kasutatakse löhestuskiilu ja see on öigesti seadistatud.

Kasutage saeketta ülemist kaitseseadist ja seadistage see öigesti.

Kasutage ainult saekettaid, mille suurimad lubatud pöörded on väiksemad kui rakendustööriista maksimaalsed spindlipöörded ja mis lõigatavale materjalile sobivad.

Ärge teostage valtsimist või nuutimist ilma, et saelaua kohale on paigaldatud sobiv kaitseseadis nagu nt tunnelkaitseseadis.

Ketassaage ei tohi lõhistamiseks (töödetailis lõppev soon) kasutada.

Kasutage elektritööriista transportimisel ainult trans-pordiseadiseid. Ärge kasutage käsitsemiseks või transportimiseks kunagi kaitseseadiseid.

Pöörake tähelepanu sellele, et transportimise ajal on saeketta ülemine osa alati ära kaetud, näiteks kaitse-seadisega.

Pidage silmas, et kasutate ainult selliseid distantsseibe ja spindlirõngaid, mis tootja poolt esitatud eesmärgiks sobivad.

Põrand peab olema masina ümbruses tasane, puhas ja vaba lahtistest osakestest nagu nt laastudest ning lõikamisjääkidest.

Tööasukoht alati saelehe küljel.

Ärge eemaldage lõikamispiirkonnast lõikamisjääke ega muid töödetaili osi, kuni masin töötab ja saeagregaat ei paikne veel puhkeasendis.

Pidage silmas, et masin, kui vähegi võimalik, on alati tööpingi või laua külge kinnitatud.

Kindlustage pikad töödetailid lõikamisprotseduuri lõppedes allavajumise vastu (nt veere-püstjalg või rollpukk).

⚠ Tähelepanu! Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitdetaile töötava saelehe korral.

Lülitage rikete kõrvaldamiseks või kinnikiilunud puidutükkide eemaldamiseks masin välja. - Tõmmake võrgupistik välja -

Viige ümbervarustus- ning seadistus-, mõõtmis- ja pu-hastustöid läbi üksnes seisatud mootoriga. - Tõmmake võrgupistik välja -

Kontrollige enne sisselülitamist üle, kas võtmed ja sea-distustööriistad on eemaldatud.

△ HOIATUS! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Könealune väli võib tea- tud tingimustel aktiivsete või passiivsete meditsiinilis- te implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

Ohutusjuhised saeketastega ümberkäimiseks

1. Kasutage üksnes rakendustööriistu, kui valitsete nende käsitsemist.
2. Järgige suurimaid pöördeid. Rakendustööriistal esitatud suurimaid pöördeid ei tohi ületada. Pida-ge pööretevahemikust, kui esitatud, kinni.
3. Pidage silmas mootori-saeketta pöörlemissuunda.
4. Ärge kasutage pragudega rakendustööriistu. Kandke rebenditega rakendustööriistad maha. Parandamine pole lubatud.
5. Puhastage kinnipingutuspinnad mustusest, määrdest, ölist ja veest.
6. Ärge kasutage ketassaeketaste avade väiksemaks tegemiseks lahtisi ahendusrõngaid ega -pukse.
7. Pöörake tähelepanu sellele, et rakendustööriista kindlustamiseks kasutatavad ahendusrõngad on sama läbimõõduga ja moodustavad vähemalt 1/3 lõikeläbimõõdust.
8. Tehke kindlaks, et fikseeritud ahendusröngad on üksteise suhtes paralleelsed.
9. Käige rakendustööriistadega ettevaatlikult ümber. Hoidke neid köige parem originaalpakendis või spetsiaalsetes anumates alal. Kandke kaitsekin- daid, et haardekindlust parendada ja vigastusriski edasi alandada.
10. Tehke enne rakendustööriistade kasutamist kindlaks, et köik kaitseseadised on nöuetekohaselt kinnitatud.
11. Veenduge enne kasutamist, et Teie poolt kasuta-tav rakendustööriist vastab antud elektritööriista tehnilistele nõuetele ning on nõuetekohaselt kinnitatud.
12. Kasutage kaasapandud saeketast ainult puidu, ent mitte kunagi metallide töötlemiseks.

6. Jjääkriskid

Elektritööriist on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski vöib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitteilmsed jääkriskid.
• Jääkriske saab minimeerida, kui järgitakse "Ohutusjuhiseid" ja "Sihtotstarbekohast kasutust" ning käsitsuskorraldust tervikuna.
• Ärge koormake asjatult masinat: liiga tugev surve kahjustab saagimisel kiiresti saeketast. See võib põhjustada töötlemisel masina võimsuse alanemist ja lõiketäpsuse vähenemist.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi käitusklahvi vajutada.
• Kasutage tööriistu, mida käesolevas käsiraamatus soovitatakse. Nii saavutate, et Teie saag talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.
• Enne kui seadistus- või hooldustöid ette võtate, lülitage seade välja ja tõmmake võrgupistik välja.

7. Tehnilised andmed

Vahelduvvoolumootor 230 V\~50 Hz

Võimsus 2200 W
Töörežiim S6 40%
Tühikäigupöörded 2800 min	-1
Kõvasulamsaeketas ∅ 315 x ∅ 30 x 3 mm
Hammaste arv 24
Laua suurus 800 x 550 (950) mm
Lõikekõrgus max 90°	83 mm
Lõikekõrgus max 45°	53 mm
kõrguseseadur	0 - 83 mm
Pööratav saeketas	0 - 45°
Kaal u	53 kg

Õigus tehnilisteks muudatusteks reserveeritud!

Müra ja vibratsioon

△ Hoiatus: Müra võib Teie tervisele tõsist mõju avaldada. Kui masina müra ületab 85 dB (A), siis kandke palun sobivat kuulmekaitset.

Müra tunnusväärtused

Helivõimsustase L _wA 105,2 dB(A)

Heliröhutase L_pA 90,2 dB(A)

Määramatus K_wA/pA 3 dB(A)

8. Lahtipakkimine

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikuosi transpordikahjustuste suhtes. Puuduste korral tuleb kohe kohaletoojat teavitada. Hilisemaid pretensioone ei tunnustata.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.
• Tutvuge enne kasutamist käsitsusjuhendi alusel seadmega.
• Kasutage tarvikute ja kulu- ning varuosade puhul ai-nult originaalosi. Varuosi saate esindusest.
• Edastage tellimuste korral meie artiklinumbrid ja seadme tüüp ning ehitusaasta.

⚠ TÄHELEPANU!

Seade ja pakendusmaterjal pole laste mänguas-jad! Lapsed ei tohi kilekottide, kilede ja väikeosa-dega mängida! Valitseb allaneelamis- ja lämbumisoht!

9. Ülespanemine ja käsitsemine

Enne käikuvõtmist

• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu vöörkehadele nagu nt naelad vöi kruvid.
• Veenduge enne sisse-/väljalülii vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.
• Ühendage masin ainult nöuetekohaselt installeeritud kaitsekontakt-pistikupessa, mis on kaitstud vähemalt 16A-ga.

Ülespanemine ja käsitsemine

Tähelepanu! Enne köiki hooldus-, ümbervarustus- ja montaažitöid ketassae kallal tuleb vörgupistik välja tömmata.

Asetage köik kaasapandud detailid lamedale pinnale.

Grupeerige köik ühesugused detailid.

Juhis: Kui ühendused tuleb kindlustada poldi (ümarpea või kuuskant), kuuskantmutri ja alusseibiga, siis tuleb alusseib mutri alla paigaldada.

Pistke poldid vastavalt väljastpoolt sissepoole sisse, kindlustage ühendused seestpoolt mutritega.

Juhis: Pingutage mutreid ja polte montaaži ajal ainult niipalju, et need ei saaks alla kukkuda.

Kui pingutate mutrid ja poldid juba enne lõppmontaaži tugevasti kinni, siis ei saa lõppmontaaži läbi viia.

Joon. 1

- Pange lauaplaat (1) tööpingile (eemaldage mootori alt pakenduspolster (a)).

Joon. 1.1

- Monteerige kandmikujalg (2) 2 kuuskantpoldi M6 x 16, 2 alusseibi 6 ja 2 mutriga M6 lauaplaadi (1) külge.

Joon. 2

- Monteerige lüliti (6) 2 kuuskantpoldi M6 x 16, 2 alusseibi 6 ja 2 mutriga M6 lauaplaadi (1) külge.

Joon. 3

- Monteerige kandmikujalg (3) 2 kuuskantpoldi M6 x 16, 2 alusseibi 6 ja 2 mutriga M6 lauaplaadi (1) külge.

Joon. 4

- Monteerige kandmikujalg (4) 2 kuuskantpoldi M6 x 16, 2 alusseibi 6 ja 2 mutriga M6 lauaplaadi (1) külge.

Joon. 5

- Monteerige kandmikujalg (5) ja voolikuhoidik (b) 2 kuuskantpoldi M6 x 16, 2 alusseibi 6 ja 2 mutriga M6 lauaplaadi (1) külge.

Joon 6 / 6.1

- Monteerige 2 pikivarva (10) ja 2 ristvarva (9) 12 kuuskantpoldi M6 x 16, 12 alusseibi 6 ning 12 mutriga M6 kandmikujalgade (2, 3, 4 ja 5) külge.

Joon. 7 / 7.1 / 7.2 / 7.3

• Monteerige lauapikendusplaat (8) kahe varvaga (11) 6 kuuskantpoldi M6 x 16, 6 seibi 6 ja 6 kuuskantmutriga M6 lauaplaadi ning ristivarva külge.
• Keerake poldid käega kergelt kinni. (Lauaplaadi (8) saab ka lühemate varbadega küljele laualaienduseks monteerida.)

Joon. 8

- Monteerige imuotsak (14) 4 kuuskantpoldi M 4 x 10 ja 4 x seibiga 4 saeketta alumise kaitsme (13) külge.

Joon. 9

- Monteerige söiduseadis (16) 4 kuuskantpoldi M 6 x 16, 4 seibi 6 ja 4 mutriga M 6 tagumiste kandmikujalgade (4 ja 5) külge.

Joon. 10

- Asetage masin jalgadele ja pingutage köik laua, jal-gade ja varbade (välja arvatud söiduseadis) poldid tugevasti kinni.

Joon. 11

- Pingutage söiduseadis sellises asendis tugevasti kinni, et köik rattad puudutavad ühtlaselt maapinda.

Joon 12 / 12.1

• Monteerige löhestuskiil (18) saeketta (32) suhtes joon. (12/12.1) kirjeldatud viisil.
• Vabastage veidi polti, (ärge keerake täiesti välja) pingutage pärast seadistamist jälle tugevasti kinni. Saekettasüdamik (19, Joon. 13) tuleb seejuures eemaldada.

Joon. 13

- Kinnitage pärast löhestuskiilu (18) seadistamist saekettasüdamik (19) jälle 4 lapikpeakruviga M 6 x 16.

Joon. 14

- Monteerige kattepaneel (20) ümarpeakruvi M 6 x 25, seibi 6 ja tiibmutriga M6 löhestuskiilu (18) külge.

Joon. 15

- Kinnitage konkspolt 2 seibi 6 ja 2 mutriga M6 parema jalakülje külge. Selle külge riputatakse saeketta võti ja tõukepulk.

- Kaks transpordikäepidet monteeritakse sae esiküljel 4 kuuskantpoldi M 6 x 16, 4 seibi 6 ja 4 mutriga M 6 vasaku ning parema jala külge.

- Pistke laagridetailid klamberplaadile. Monteerige klamberplaat 2 silinderpeapoldi M6 x 30, 2 alusseibi A 6,4 ja 2 kuuskantmutriga lauaplaadi külge.

Piirdesiini montaaž, Joon. 18

• Monteerige vaheplekk 2 lapikpeakruvi M6 x 50, 2 alusseibi A 6 ja 2 tiibmutriga pikipiiraja külge.
• Lükake piirdesiin vaheplekile ja pigistage tiibmutritega kinni.
• Legend:
  1 = kõrge toetuspind
  2 = madal toetuspind
• Tömmake kinnipigistamiseks klamberluuki üles, va-bastamiseks vajutage seda alla.

Saeketta vahetus, Joon. 19

⚠ Tähelepanu! Tömmake vörgupistik välja ja kandke kaitsekindaid.

• Vabastage tiibpolt imukupliit (20) ja eemaldage see.

Joon. 20

- Vabastage 4 ristpeakruvi lauasüdamikult (19) ja eemaldage need.

Joon. 21

- Seadke saeketas täiesti üles ja vabastage polt saeketta võtmega.

Tähelepanu! vasakkeere

Joon. 22

• Eemaldage saeketta äärik (31) ja saeketas (32).
  • Vahetage nüüd saeketas (32).
• Pöörake saeketta ääriku (31) monteerimisel tähelepanu väljalõikele.
• Kontrollige pärast saeketta vahetust löhestuskiilu seadistust ja monteerige lauasüdamik (19) ning imukuppel (20) taas.

Imusüsteemi külgeühendamine (Joon. 15)

⚠ HOIATUS!

Silmade vigastamise oht lendlevate laastude töttu

• Kandke kaitseprille.
- Käitage toodet ainult sobiva laastuimusüsteemiga. Ärge kasutage kodutolmuimejat.

1. Ühendage sobiv laastuimusüsteem (ei sisaldu tarnekomplektis) imuotsaku (14) külge.

2. Ühendage sobiva laastuimusüsteemi (nt universaalimur) imuvoolik (21) imuotsaku (14) külge.

TÄHELEPANU!

Kontrollige ja puhastage regulaarselt imukanaleid.

10. Transportimine

Masinat saab esiküljelt üles tõstes kergesti töökoja piirkonnas vastavalt ruuminõudmistele teisaldada.

11. Tööjuhised

Me soovitame pärast igakordset uuesti seadistamist proovilõige teha, et seadistatud mõõdud üle kontrollida.

Oodake pärast sae sisselülitamist enne lõike läbivii-mist, kuni saeketas on max pöörded saavutanud.

Kindlustage pikad töödetailid lõikamisprotseduuri lõppedes allavajumise vastu (nt veere-püstjalg).

Tähelepanu sisselõikamisel.

Käitage seadet ainult imusüsteemiga. Kontrollige ja pu-hastage regulaarselt imukanaleid.

Pidage silmas, et lõigatava materjali jaoks valitakse välja sobiv lõikeketas.

Ühendage elektritööriist puidu saagimisel tolmupüüde- seadise külge.

Ärge kasutage körglegeeritud kiirlöiketerasest (HSS teras) saekettaid.

Kasutage tõukepulka või tõukepuuga käepidet, et töödetail saeketta juurest ohutult läbi juhtida. Säilitage tõukepulka või tõukepuud mittekasutuse korral alati elektritööriista juures.

Saeketta kaldu seadmine

• Pärast klemmpoltide vabastamist saab saeketast sujuvalt 90° kuni 45° (vt skaalat) seada.
• Kontrollige seadistust proovilõike alusel.
• Häälestage seadepoldid vajaduse korral üle.

Saeketta körguse seadmine

Saeketast saab sujuvalt 0 kuni 83 mm lõikekõrguses seada.

• Valige ohutuks ja puhtaks töötamiseks saeketta väike üleulatus töödetailist.

• Seadistage löhestuskiil pildil 23 näidatud viisil.

• Lõhestuskiil on tähtis kaitseseadis, mis juhib töödetaili, takistab saeketta taga lõikesoone sulgumist ja töödetaili tagasilöömist. Pöörake tähelepanu lõhestuskiilu paksusele. Lõhestuskiil ei tohi olla peenem kui saeketta keha ja mitte paksem kui selle lõikesoo-ne laius.

• Kasutada tohib ainult saekettaid läbimõõduga 315 mm ja paksusega 2,4 mm (hambad 3,0 mm).
• Langetage kattepaneel igal töökäigul töödetaili pea-le. Kattepaneel peab igal töökäigul horisontaalselt saeketta peal paiknema.

Pikilõiked

• Kasutage paralleellõigeteks pikipiirajat.
• Kasutage lõikamistöödel üle 120 mm kõrge piirdeküljega (Joon. 18) ja lõikelaiustel alla 120 mm mada-la piirdeküljega (Joon. 18) piirdejoonlauda. Juhtige töödetaili kaasasoleva tõukepulgaga.

Ristlöiked

- Kasutage risti- ja nurklõigeteks tõukekelku.

Töötamine ketassaagmasinatel

Laiade töödetailide löikamine, Joon. 24

Töödeldava töödetaili laius rohkem kui 120 mm Töökäik:

• Seadistage pikipiiraja vastavalt töödetailil ettenäh- tud laiusele.
• Pöörake tähelepanu kindlale käetoetusele.
• Kui lõikega eraldatakse kitsaid töödetaile, siis teostatakse seda tööriista piirkonnas ainult parema käega ettenihke tõukepulka abiks vöttes.
• Kui valitseb oht, et töödetail kiilub ketassaeketta, löhestuskiilu ja piiraja vahel kinni, siis tuleb piiraja saeketta keskmeni tagasi tömmata või lühikest abi-piirajat kasutada.
• Piltidel kujutatakse ülemist imukuplit ainult kaudselt või jäetakse see üksikjuhtumil ära, et näidata töökäiku või seadist selgemalt.
• Köigil näidatud töökäikudel on vajalik ülemine imukuppel.

Kitsaste töödetailide löikamine, Joon. 25

Töödetailidel laiusega alla 120 mm tuleb teostada piki- löikeid tingimata tõukepulka abiks vöttes.

Tõukepulk ei sisaldu tarnekomplektis. Vahetage kulu-nud või kahjustatud tõukepulk viivitamatult välja.

- Seadistage paralleelpiiraja vastavalt töödetailil ettenähtud laiusele.

• Lükake töödetaili mölema käega ettepoole, kasutage saeketta piirekonnas tõukamise abivahendina tingimata tõukepulka.
• Lükake töödetail alati kuni löhestuskiilu löpuni läbi.

⚠ Tähelepanu! Lühikeste töödetailide puhul tuleb tõukepulka kasutada juba lõike algusest.

Servade ja liistude lõikamine, Joon. 26

Töökäik:

• Monteerige madala toetuspinnaga pikipiiraja või abi-piiraja.
• Nihutage töödetaili tõukepulgaga, kuni töödetaili ots asub lõhestuskiilu piirkonnas.
• Kindlustage pikad töödetailid lõikamisprotseduuri lõppedes allavajumise vastu lauapikenduse abil.

Ristilõigete teostamine, Joon. 27

Töökäik:

• Seadistage eemalesuunamisliist nii, et töödetaili löikmed ei saa saeketta tõusvat osa puudutada.
• Söötke töödetaile ainult ristipiiraja või ristilükkaja abil.
• Ärge eemaldage jäätmetükke töödetaili piirkonnast kätega.

12. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nende-le eeskirjadele.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikahjustused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi akende või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise töttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu elu- ohtlikud.

Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle.

Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektriühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult sama tähistusega ühendusjuhtmeid.

Ühenduskaablile trükitud tüübitähis on eeskirjaga ko-hustuslik.

Vahelduvvoolumootor:

• Vörgupinge peab olema 230 V\~.
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.

13. Hooldus

Hoiatus! Tömmake enne igasugust seadistamist, kor-rashoiutööd ja parandamist vörgupistik välja!

• Hoidke kaitseseadised, õhupilud ja mootori korpus võimalikult tolmu- ning mustusevabad. Hõõruge seade puhta lapiga üle või puhuge madala rõhuga suruõhuga puhtaks.
• Me soovitame seadet vahetult pärast igakordset kasutamist puhastada.
• Puhastage seadet regulaarselt niiske lapi ja vähese määrdeseebiga. Ärge kasutage puhastusvahendeid või lahusteid; need võivad seadme plastosi rikkuda. Pöörake tähelepanu sellele, et vesi ei pääseks seadme sisemusse.
• Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.

Teenindus-informatsioon

Tuleb silmas pidada, et antud toote puhul vajatakse kasutusalasele või loomulikule kulumisele alluvaid või kulumaterjalidena järgmisi osi.

Kuluosad*: lauasüdamik, tõukepulk, saeketas

* ei sisaldu tingimata tarnekomplektis!

Ühendused ja remont

Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.

Palun edastage meile järgmised andmed:

• mootori vooluliik
  • masina tüübisildi andmed
  • mootori tüübisildi andmed

Varuosi ja tarvikuid saate meie teeninduskeskusest. Skannige selleks tiitellehel olev QR kood.

14. Ladustamine

• Ladustage seadet ja selle tarvikuid pimedas, kuivas, külmumisvabas ning lastele kättesaamatus kohas.
• Optimaalne ladustamistemperatuur on 5 ja 30 °C vahel.
• Säilitage tööriista originaalpakendis.
• Katke tööriist kinni, et seda tolmu või niiskuse eest kaitsta.
• Säilitage käsitsusjuhendit tööriista juures.

15. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata. Seade ja selle tarvikud koosnevad erinevatest materjalidest nagu nt metallist ning plastmassidest. Suunake defektsed detailid erijäätmete utiliseerimisse. Küsige erialakaup-lusest või vallavalitsusest järele!

Vanad seadmed ei kuulu olmeprügisse!

Sümbol viitab sellele, et antud toodet ei tohi kasutatud elektri- ja elektroonikaseadmete direktiivi (2012/19/EL) ning siseriiklike seaduste kohaselt utiliseerida koos olmeprügiga.

Kõnealune toode tuleb selleks ettenähtud kogumispunktis ära anda. See võib toimuda nt tagastamisega sarnase toote ostmisel või kasutatud elektri- ja elektroonikaseadmeid taaskäitlevas pädevas kogumispunktis äraandmisega. Asjatundmatu ümberkäimine kasutatud seadmetega võib potentsiaalselt ohtlike ainete töttu, nagu need sageli kasutatud elektri- ja elektroonikaseadmetes sisalduvad, keskkonnale ning inimeste tervisele negatiivset mõju avaldada. Lisaks annate toote asjakohase utiliseerimisega oma panuse loodusressursside efektiivsesse kasutusse. Kasutatud seadmete kogumispunktide kohta saate informatsiooni kohalikust linnavalitsusest, avalik-õiguslikest utiliseerimisasutustest, kasutatud elektri- ja elektroonikaseadmetega utiliseerimisega tegelevatest asutustest või oma prügiveoettevõttest.

16. Rikete körvaldamine

Järgmine tabel näitab vigade sümptomeid ja kirjeldab nende körvaldamise abinõusid, kui Teie masin ei tööta ükskord öigesti. Kui Te ei suuda probleemi selle abil lokaliseerida ja körvaldada, siis pöörduge teenindustöökotta.

Rike Võimalik põhjus Abinõu
Saeketas vabaneb pärast mootori väljalü-litamist	Kinnitusmutter liige nõrgalt kinni pingutatud	Pingutage paremkeermega kinnitusmutter kinni
Mootor ei käivitu	Võrgukaitse rivist väljas Kontrollige võrgukaitset
	Pikendusjuhe defektne Vahetage pikendusjuhe välja
	Ühendused mootoril või lüliti pole korras	Laske elektrispetsialistil kontrollida
	Mootor või lüliti defektne Laske elektrispetsialistil kontrollida
Mootori vale pöörlemis-suund	Kondensaator defektne Laske elektrispetsialistil kontrollida
	Valeühendus	Laske elektrispetsialistil seinapistikupesa polaarsust muuta
Mootoril puudub võimsus, kaitse rakendub	Pikendusjuhtme ristlõige ebapiisav	Vt Elektriühendust
	Ülekoormus nüri saeketta tõttu	Saeketta vahetamine
Põlemisjäljed lõike-pinnal	Nüri saeketas Teritage saeketas, vahetage välja
	Vale saeketas Vahetage saeketas välja

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostja köik öigused garantiile nimetatud vigade töttu. Öige käsitsemise korral anname oma masinatele garantii seadusega ettenähtud ajaks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskölbmatuks materjali- või tootmisvea töttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
