KÄYTTÖOHJE HS120 SCHEPPACH

Pöytäpyörösaha Käännös alkuperäisestä käyttöohjeesta

Laitteessa olevien symbolien selitys Tässä käyttöoppaassa olevien symbolien käytön tarkoituksena on kiinnittää huomiosi mahdollisiin riskeihin. Tur- vallisuusmerkit ja selitykset on ymmärrettävä tarkalleen oikein. Varoitukset itsessään eivät poista riskejä eivätkä korvaa onnettomuuksien ehkäisyyn tarvittavia toimenpiteitä. Varoitus - Lue käyttöohje vähentääksesi loukkaantumisriskiä. Käytä kuulosuojaimia. Melu voi aiheuttaa kuulovamman. Käytä hengityssuojainta. Kun työstetään puuta ja muita materiaaleja, voi muodostua tervey- delle haitallista pölyä. Asbestia sisältäviä materiaaleja ei saa työstää! Käytä suojalaseja. Työskentelyn aikana syntyvät kipinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen. Huomio! Loukkaantumisvaara! Älä tartu liikkuvaan sahanterään! m Huomio! Tämän käyttöohjeen turvallisuuteen liittyvät kohdat on merkitty tällä merkillä.www.scheppach.com

Tämän käyttöohjeen sisältämien turvaohjeiden ja maasi erityisten määräysten lisäksi on noudatettava rakenteeltaan samalaisten koneiden käytöstä yleisesti hyväksyttyjä sääntöjä. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusoh- jeiden laiminlyönnistä.

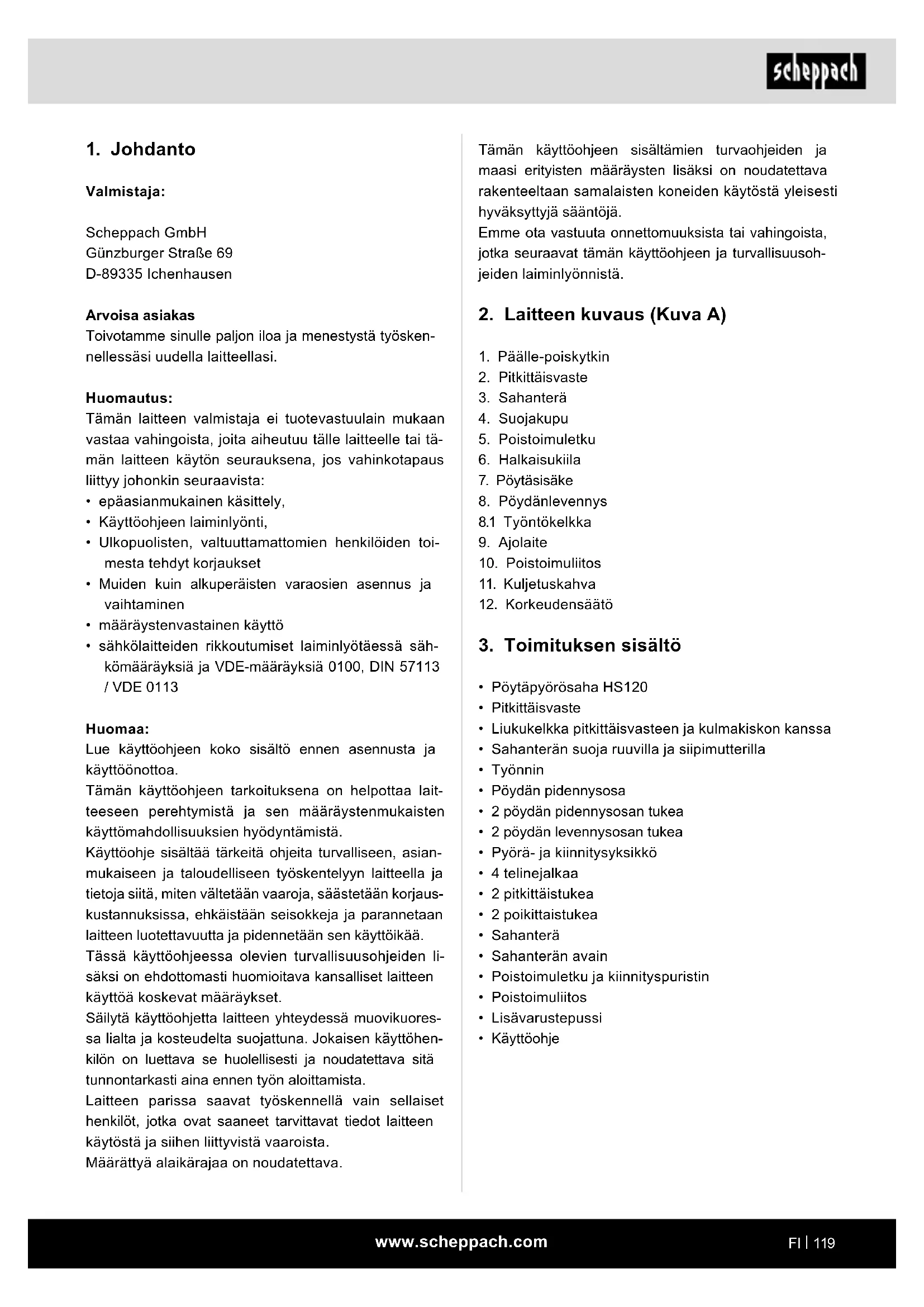

2. Laitteen kuvaus (Kuva A)

3. Toimituksen sisältö

• Pöytäpyörösaha HS120

• Liukukelkka pitkittäisvasteen ja kulmakiskon kanssa

• Sahanterän suoja ruuvilla ja siipimutterilla

• 2 pöydän pidennysosan tukea

• 2 pöydän levennysosan tukea

• Pyörä- ja kiinnitysyksikkö

• Poistoimuletku ja kiinnityspuristin

Valmistaja: Scheppach GmbH Günzburger Straße 69 D-89335 Ichenhausen Arvoisa asiakas Toivotamme sinulle paljon iloa ja menestystä työsken- nellessäsi uudella laitteellasi. Huomautus: Tämän laitteen valmistaja ei tuotevastuulain mukaan vastaa vahingoista, joita aiheutuu tälle laitteelle tai tä- män laitteen käytön seurauksena, jos vahinkotapaus liittyy johonkin seuraavista:

• epäasianmukainen käsittely,

• Käyttöohjeen laiminlyönti,

• Ulkopuolisten, valtuuttamattomien henkilöiden toi- mesta tehdyt korjaukset

• Muiden kuin alkuperäisten varaosien asennus ja vaihtaminen

• määräystenvastainen käyttö

• sähkölaitteiden rikkoutumiset laiminlyötäessä säh- kömääräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE 0113 Huomaa: Lue käyttöohjeen koko sisältö ennen asennusta ja käyttöönottoa. Tämän käyttöohjeen tarkoituksena on helpottaa lait- teeseen perehtymistä ja sen määräystenmukaisten käyttömahdollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita turvalliseen, asian- mukaiseen ja taloudelliseen työskentelyyn laitteella ja tietoja siitä, miten vältetään vaaroja, säästetään korjaus- kustannuksissa, ehkäistään seisokkeja ja parannetaan laitteen luotettavuutta ja pidennetään sen käyttöikää. Tässä käyttöohjeessa olevien turvallisuusohjeiden li- säksi on ehdottomasti huomioitava kansalliset laitteen käyttöä koskevat määräykset. Säilytä käyttöohjetta laitteen yhteydessä muovikuores- sa lialta ja kosteudelta suojattuna. Jokaisen käyttöhen- kilön on luettava se huolellisesti ja noudatettava sitä tunnontarkasti aina ennen työn aloittamista. Laitteen parissa saavat työskennellä vain sellaiset henkilöt, jotka ovat saaneet tarvittavat tiedot laitteen käytöstä ja siihen liittyvistä vaaroista. Määrättyä alaikärajaa on noudatettava.www.scheppach.com

• Terveydelle vaaralliset puupölypäästöt, kun laitetta käytetään suljetuissa tiloissa. Huomaa, että laitteitamme ei ole tarkoitettu kaupalli- seen käyttöön, ammatin harjoittamiseen tai teolliseen käyttöön. Takuu ei ole voimassa, jos laitetta käytetään kaupalliseen tarkoitukseen, käsityöammatin harjoit- tamiseen tai teollisuudessa tai jossain muussa näitä vastaavassa toiminnassa.

5. Yleiset turvallisuusohjeet

Huomio! Sähkötyökalujen käytössä on sähköiskulta ja loukkaantumis- ja palovaaralta suojautumisen vuoksi otettava huomioon seuraavat olennaiset turvatoimen- piteet. Lue kaikki nämä ohjeet ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet varmas- sa paikassa. Turvallinen työskentely

1. Pidä työalueesi järjestyksessä

- Työalueella vallitseva epäjärjestys voi johtaa on- nettomuuksiin.

2. Ota huomioon ympäristön vaikutukset

- Älä altista sähkötyökaluja sateelle. - Älä käytä sähkötyökaluja kosteassa tai märässä ympäristössä. - Huolehdi työalueen hyvästä valaistuksesta. - Älä käytä sähkötyökaluja paikoissa, joissa on palo- tai räjähdysvaara.

3. Suojaudu sähköiskulta

- Vältä kehon kosketusta maadoitettuihin osiin (esim. putket, lämpöä säteilevät laitteet, sähkölie- det, kylmälaitteet).

4. Pidä lapset loitolla!

- Älä anna muiden henkilöiden koskea työkaluun tai sen johtoon, ohjaa heidät pois työalueeltasi.

5. Säilytä sähkötyökaluja, jotka eivät ole käytössä,

turvallisesti - Kun sähkötyökalu ei ole käytössä, tulee sitä säi- lyttää lasten ulottumattomissa kuivassa ja sulje- tussa paikassa korkealle sijoitettuna.

6. Älä ylikuormita sähkötyökaluasi

- Työskentelet paremmin ja turvallisemmin ilmoite- tulla tehoalueella.

7. Käytä oikeaa sähkötyökalua.

- Älä käytä heikkotehoista sähkötyökalua raskai- siin töihin.

4. Määräystenmukainen käyttö

Pöytäpyörösahaa käytetään kaikenlaisten puiden leik- kaamiseen pitkittäis- ja poikittaissuuntaisesti (vain poi- kittaisrajoittimen kanssa) koneen kokoa vastaavasti. Minkäänlaisia pyöreitä puita ei saa leikata. Konetta saa käyttää vain sen käyttötarkoituksen mu- kaisesti. Kaikki muunlainen käyttö katsotaan määräystenvastai- seksi käytöksi. Kaikista näin syntyneistä vahingoista ja tapaturmista vastaa käyttäjä, ei valmistaja. Vain koneelle sopivia sahanteriä (HM- tai CV-sahan- terät) saa käyttää. Kaikenlaisten HSS-sahanterien ja katkaisulaikkojen käyttö on kielletty. Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden ja asennusohjeen sekä käyttöohjeessa olevien ohjeiden huomioiminen. Konetta käyttävien ja huoltavien henkilöiden on pereh- dyttävä niihin ja heillä on oltava tiedot mahdollisista vaa- roista. Sen lisäksi voimassa olevien tapaturmantorjunta- määräyksiä on noudatettava tunnontarkasti. Muita yleisiä työterveys- ja turvateknisiä säädöksiä on noudatettava. Huomio! Loukkaantumisien ja vahinkojen välttämiseksi on lait- teiden käytössä noudatettava muutamia turvatoimen- piteitä. Lue siksi käyttöohje/turvallisuusohjeet huolel- lisesti läpi. Säilytä sitä huolellisesti, jotta sen tiedot ovat milloin tahansa käytettävissä. Jos laite luovute- taan toiselle henkilölle, nämä käyttöohjeet/turvalli- suusohjeet on luovutettava laitteen mukana. Emme ota vastuuta onnettomuuksista tai vahingoista, jotka seuraavat tämän käyttöohjeen ja turvallisuusohjeiden laiminlyönnistä. Jos koneeseen tehdään muutoksia, valmistaja ei ota mitään vastuuta siitä aiheutuvista vahingoista. Määräystenmukaisesta käytöstä huolimatta kaikkia jäännösriskitekijöitä ei voida kokonaan sulkea pois. Koneen rakenteesta ja mallista riippuen voi esiintyä seuraavia riskejä:

• Sahaterään koskeminen suojaamattomalla sahaus- alueella.

• Tarttuminen liikkuvaan sahanterään (viiltovamma)

• Työkappaleiden ja työkappaleiden osien takaisku.

• Sahanterän murtumat.

• Sahanterän viallisten kovametalliosien sinkoilemi- nen.

• Kuulovauriot, jos ei käytetä kuulosuojaimia.www.scheppach.com

- Älä koskaan poista irronneita sirpaleita, lastuja tai kiinni juuttuneita puuosia sahanterän liikkuessa. - Kun et käytä sähkötyökalua, ennen huoltoa ja työkaluja, kuten esim. sahanterää, poraa, jyrsin- tä, vaihdettaessa.

15. Älä jätä työkalun avainta lukkoon

- Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu.

16. Vältä tahaton käynnistyminen

- Varmista, että kytkin on pois päältä, kun liität pis- tokkeen pistorasiaan.

17. Käytä ulkokäyttöön tarkoitettua jatkojohtoa

- Käytä ulkona vain ulkokäyttöön hyväksyttyä ja vastaavasti merkittyä jatkojohtoa. - Käytä johtokelaa vain, kun se on kelattu auki.

18. Ole koko ajan tarkkaavainen

mToimi harkiten ja varovaisesti. Aloita työt kes- kittyneesti. Älä käytä sähkötyökalua, jos tunnet olosi hajamieliseksi.

19. Tarkasta, onko sähkötyökalussa mahdollisesti

vaurioita - Ennen kuin sähkötyökalua käytetään uudelleen, on suojalaitteiden ja lievästi vahingoittuneiden osien moitteeton ja määräystenmukainen toimin- ta tarkastettava huolellisesti. - Tarkasta, että liikkuvat osat toimivat jumittumatta ja etteivät osat ole vaurioituneet. Kaikkien osien on oltava oikein asennettuina ja täytettävä kaikki ehdot, jotta sähkötyökalun moitteeton toiminta on varmistettu. - Liikkuva suojus ei saa juuttua auki-asentoon. - Hyväksytyn ammattikorjaamon on korjattava tai vaihdettava vaurioituneet suojalaitteet ja osat määräysten mukaisesti, mikäli käyttöohjeessa ei ole muuta mainittu. - Vaurioituneet kytkimet on annettava asiakaspal- velun korjaamon vaihdettavaksi. - Älä käytä vääränlaisia tai vahingoittuneita liitos- johtoja. - Älä käytä sähkötyökalua, jossa kytkintä ei voi kyt- keä päälle eikä pois päältä.

- Kaksoisviisteleikkauksissa on meneteltävä erityi- sen varovaisesti.

- Muiden käyttötyökalujen ja muiden lisätarvikkei- den käyttö voi merkitä loukkaantumisvaaraa. - Älä käytä sähkötyökalua sellaiseen tarkoituk- seen, mihin sitä ei ole suunniteltu. Älä käytä esi- merkiksi käsipyörösahaa puiden oksien tai halko- jen sahaamiseen. - Älä käytä sähkötyökalua polttopuiden sahaami- seen.

8. Käytä sopivaa vaatetusta

- Älä pidä ylläsi liian väljiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin. - Ulkona työskenneltäessä on suositeltavaa käyt- tää luistamattomia jalkineita. - Jos sinulla on pitkät hiukset, käytä hiusverkkoa.

9. Käytä suojavarustusta.

- Käytä suojalaseja. - Käytä hengityssuojainta, kun työssä muodostuu pölyä.

10. Liitä pölynimulaite

- Jos pölynimu- ja -keräyslaitteet ovat käytettävissä, varmista, että ne on liitetty ja niitä käytetään oikein. - Käyttö suljetuissa tiloissa on sallittua vain käytet- täessä sopivaa pölynimulaitteistoa.

11. Kiinnitä työkappale

- Käytä kiristyslaitetta tai ruuvipuristinta työkappa- leen paikallaan pitämiseen. Sillä lailla se pysyy paikallaan tukevammin kuin jos sitä pideltäisiin vain käsin, ja konetta voidaan käsitellä molemmin käsin. - Jos työkappale on pitkä, tarvitaan lisäalusta (pöy- tä, pukki jne.), jotta koneen kaatuminen voidaan välttää. - Paina työkappaletta aina lujasti vasten työlevyä ja työstövastetta, jotta työkappaleen vaeltelu tai kiertyminen voidaan välttää.

12. Vältä epänormaaleja vartalon asentoja.

- Varmista, että seisot tukevasti ja säilytät aina ta- sapainon. - Vältä vaivalloisia käsiasentoja, joissa yksi tai mo- lemmat kädet voivat äkillisesti luiskahtaa paikal- taan ja osia sahanterään.

13. Pidä työkaluistasi hyvää huolta

- Pidä leikkuutyökalut terävinä ja puhtaina voidak- sesi työskennellä paremmin ja turvallisesti. - Noudata voitelua ja työkalunvaihtoa koskevia oh- jeita. - Tarkasta sähkötyökalun liitosjohto säännöllisesti, ja jos se on vaurioitunut, vaihdatuta se hyväksy- tyllä sähköasentajalla. - Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet. - Pidä kahvat kuivina, puhtaina ja öljyttöminä ja rasvattomina.www.scheppach.com

Huolto ja kunnossapito

• Vedä virtapistoke irti aina ennen säätö- ja huoltotöi- den suorittamista.

• Moni tekijä vaikuttaa melun muodostumiseen, muun muassa sahanterien ominaisuudet, sahanterien ja sähkötyökalun kunto. Käytä mahdollisuuksien mu- kaan sellaisia sahanteriä, jotka on suunniteltu vä- hentämään melun syntymistä, huolla sähkötyökalu ja työkaluvarustus säännöllisesti ja korjauta ne tar- vittaessa melun vähentämiseksi.

• Sähkötyökalussa, suojalaitteissa tai työkaluvarus- tuksessa olevista virheistä on heti niiden toteamisen jälkeen ilmoitettava turvallisuudesta vastaavalle henkilölle. Turvallinen työskentely

• Käytä työnnintä tai käsikahvaa työntimen kanssa ohjataksesi työkappaleen turvallisesti sahanterän ohi.

• Varmista, että halkaisukiilaa käytetään aina ja se on säädetty oikein.

• Käytä ylempää sahanterän suojalaitetta ja säädä se oikein.

• Käytä vain sahanteriä, joiden suurin sallittu kierros- luku ei ole käytettävän työkalun maksimaalista karan kierroslukua alhaisempi, ja jotka ovat sopivia leikatta- valle materiaalille.

• Älä saumaa tai tee uria ilman sopivaa suojalaitetta, kuten sahapöydän päälle asetettavaa tunnelisuoja- laitetta.

• Pyörösahaa ei saa käyttää uritukseen (työkappalee- seen päättyvä ura).

• Käytä sähkötyökalun kuljetukseen vain kuljetuslait- teita. Älä koskaan käytä suojalaitteita pitääksesi niistä kiinni käsittelyn tai kuljetuksen aikana.

• Varmista, että kuljetuksen aikana sahanterän yläosa on peitetty, esimerkiksi suojalaitteella.

• Varmista, että käytetään vain sellaisia välilevyjä ja karan renkaita, jotka valmistaja on hyväksynyt mää- ritettyyn tarkoitukseen.

• Konetta ympäröivän lattian on oltava tasainen, puh- das ja siinä ei saa olla irrallisia hiukkasia, kuten las- tuja ja leikkausjätteitä.

• Työasento on aina sivulle pois sahanterästä.

• Älä poista leikkausalueelta leikkausjätteitä tai muita työkappaleen osia niin kauan kuin kone on käynnis- sä ja saha-aggregaatti ei ole vielä pysähtynyt lepo- asentoon.

• Varmista, että kone kiinnitetään aina työpenkkiin tai pöytään, jos se on mahdollista.

22. Anna sähköalan ammattilaisen korjata sähkötyö-

kalusi - Tämä sähkötyökalu vastaa asiaankuuluvia tur- vallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen alkuperäisiä varaosia käyttäen; muussa tapauksessa käyttäjälle saat- taa aiheutua onnettomuuksia.

23. Älä käytä johtoa mihinkään muuhun kuin mihin se

on tarkoitettu. - Älä käytä johtoa pistokkeen vetämiseen irti pis- torasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. Lisäturvallisuusohjeet ja varotoimenpiteet

• Varoitus! Älä käytä vioittuneita, halkeilleita tai vään- tyneitä sahanteriä.

• Vaihda kulunut pöytäsisäke.

• Käytä vain valmistajan suosittelemia sahanteriä, jotka vastaavat standardin EN 847-1 vaatimuksia. m Varoitus! Kun vaihdat sahanterän, varmista, että leikkausleveys ei ole pienempi ja sahanterän run- ko-osan paksuus ei ole suurempi kuin rakokiilan paksuus!

• Varmista, että valittuna on leikattavaan valmistusai- neeseen sopiva sahanterä.

• Käytä sopivaa henkilökohtaista suojavarustusta. Sii- hen kuuluu: Kuulosuojain vähentämään kuulovam- mojen riskiä, hengityssuojain vähentämään vaaral- lisen pölyn hengittämisen riskiä.

• Käytä käsineitä käsitellessäsi sahanteriä ja karkeita valmistusaineita.

• Kanna sahanteriä säilytyslaatikossa aina, kun se on mahdollista.

• Käytä suojalaseja. Työskentelyn aikana syntyvät ki- pinät tai laitteesta sinkoilevat sirpaleet, lastut ja pöly voivat aiheuttaa sokeutumisen.

• Yhdistä sähkötyökalu puuta sahattaessa pölynke- räyslaitteeseen. Pölyn muodostukseen vaikuttaa muun muassa työstettävän aineen tyyppi, paikalli- sen erotuksen merkitys (koonti tai lähde) ja suojuk- sien/ohjauslevyjen/ohjaimien oikea säätö.

• Älä käytä runsasseosteista pikaterästä (HSS-teräs) olevia sahanteriä.

• Kun et tarvitse työnnintä tai työntimenä käytettävää puukappaletta, säilytä sitä aina pidikkeessään säh- kötyökalun luona.www.scheppach.com

12. Käytä mukana toimitettua sahanterää vain puun

sahaamiseen, sitä ei saa koskaan käyttää metal- lien työstöön.

Sähkötyökalu on rakennettu valmistusajankohdan par- haan käytettävissä olleen teknisen tiedon ja voimassa olevien turvateknisten määräysten mukaisesti. Siitä huolimatta töissä voi esiintyä yksittäisiä jäännösriske- jä.

• Sähkövirran aiheuttama vaara terveydelle, jos käy- tetään epäasianmukaisia virtajohtoja.

• Lisäksi kaikista asianmukaisista toimenpiteistä huo- limatta voi jäljelle jäädä piileviä riskejä.

• Jäännösriskit voidaan minimoida noudattamalla käyttöohjeiden lisäksi kohdissa ”Turvallisuusoh- jeet” ja ”Määräystenmukainen käyttö” olevia ohjeita.

• Älä kuormita konetta turhaan: liian voimakas pai- naminen sahattaessa vahingoittaa sahanterää no- peasti. Tämä voi johtaa koneen tehon heikentymi- seen työstössä ja leikkuutarkkuudessa.

• Vältä koneen käynnistymistä vahingossa: liitettäes- sä pistoketta pistorasiaan ei käyttöpainiketta saa painaa.

• Käytä tässä ohjekirjassa suositeltua työkalua. Näin mahdollistetaan sahasi optimaalinen suorituskyky.

• Pidä kädet loitolla työalueelta, kun kone on käytös- sä.

• Sammuta laite ja vedä virtapistoke irti pistorasiasta, en- nen kuin alat suorittaa säätö- tai huoltotöitä.

Vaihtovirtamoottori 230 V~ 50 Hz Teho 2200 W Käyttötapa S6 40% Joutokäyntikierrosluku 2800 min

Kovametallisahanterä Ø 315 x Ø 30 x 3 mm Hampaiden lukumäärä 24 Pöydän koko 800 x 550 (950) mm Leikkauskorkeus enintään 90°:ssa 83 mm Leikkauskorkeus enintään 45°:ssa 53 mm Korkeudensäätö 0 - 83 mm Käännettävä sahanterä 0 - 45°

• Estä pitkien työkappaleiden taittuminen leikkauksen loppuvaiheessa (esim. rullateline tai rullapukki).

• m Huomio! Älä koskaan poista irronneita sirpaleita, lastuja tai kiinni juuttuneita puuosia sahanterän liik- kuessa.

• Kytke kone pois päältä, kun poistat häiriöitä tai juut- tuneita puunpalasia. - Vedä verkkopistoke irti -

• Varusteiden asennuksen ja säätö-, mittaus- ja puh- distustöitä saa suorittaa vain moottorin ollessa sam- mutettuna. - Vedä verkkopistoke irti -

• Tarkasta ennen päälle kytkemistä, että avaimet ja säätötyökalut on poistettu. m VAROITUS! Tämä sähkötyökalu muodostaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi joissain olosuhteissa haitata aktiivisten tai passiivisten ihonalaisten lääkinnällisten laitteiden toimintaa. Vaka- vien tai hengenvaarallisten vammojen vaaran vähen- tämiseksi suosittelemme, että ihonalaisia lääkinnällisiä laitteita käyttävät henkilöt neuvottelevat lääkärinsä kanssa ennen kuin alkavat käyttää sähkötyökalua. Sahanterien käsittelyä koskevat turvallisuusohjeet

1. Käynnistä käytettävät työkalut vain, jos hallitset

2. Huomioi enimmäiskierrosluku. Käytettävässä työ-

kalussa ilmoitettua enimmäiskierroslukua ei saa ylittää. Noudata ohjeen mukaista kierroslukualuet- ta.

3. Huomioi moottorin/sahanterän pyörimissuunta.

4. Älä käytä käyttötyökaluja, joissa on murtumia.

Poista murtuneet käyttötyökalut ja hävitä ne. Kor- jaaminen ei ole sallittua.

5. Puhdista kiristyspinnat epäpuhtauksista, rasvasta,

6. Älä käytä irrallisia supistusrenkaita tai -holkkeja

aukkojen pienentämiseen pyörösahanterissä.

7. Varmista, että käyttötyökalun varmistamiseen

käytettävien kiinteiden supistusrenkaiden halkai- sija on sama ja vähintään 1/3 leikkausläpimitasta.

8. Varmista, että kiinteät supistusrenkaat ovat toisiin-

sa nähden samansuuntaisesti.

9. Käsittele käyttötyökaluja varovaisesti. Säilytä ne

mieluiten alkuperäispakkauksessa tai erityisissä säiliöissä. Käytä suojakäsineitä parantaaksesi tar- tuntapitoa ja vähentääksesi vammautumisvaaraa.

10. Varmista ennen käyttötyökalujen käyttöä, että

kaikki suojalaitteet on kiinnitetty asianmukaisesti.

11. Varmista ennen käyttöä, että käyttämäsi käyttö-

työkalu vastaa tämän sähkötyökalun teknisiä vaa- timuksia ja on kiinnitetty asianmukaisesti.www.scheppach.com

• Varmista ennen koneen kytkemistä, että tyyppikil- ven tiedot vastaavat verkkovirran tietoja.

• Liitä kone vain asianmukaisesti asennettuun suo- jakoskettimelliseen pistorasiaan, jonka suojaus on vähintään 16A. Rakenne ja käyttö Huomio! Vedä virtapistoke irti pistorasiasta aina ennen kuin teet mitään huolto-, vaihto- tai asennustöitä pyö- rösahaan. Aseta kaikki mukana toimitetut osat tasaiselle pinnalle. Ryhmittele osat tyypin mukaan. Huomautus: Jos liitokset varmistetaan ruuvilla (pyöreä- päinen/kuusikulmainen), kuusiomuttereilla ja aluslaa- toilla, täytyy aluslaatta asettaa mutterin alle. Pistä ruuvit ulkoa sisään, varmista liitokset muttereilla sisäpuolelta. Huomautus: Kiristä muttereita ja ruuveja asennuksen aikana vain sen verran, että ne eivät voi pudota. Jos mutterit ja ruuvit kiristetään jo ennen lopullista asennusta, lopullista asennusta ei voi suorittaa. Kuva 1

• Aseta pöytälevy (1) työpöydälle (poista pakkauspeh- muste (a) moottorin alta). Kuva 1.1

• Asenna telinejalka (2) 2 kuusioruuvilla M6 x 16, 2 aluslaatalla 6 ja 2 mutterilla M6 pöytälevyyn (1). Kuva 2

• Asenna kytkin (6) 2 kuusioruuvilla M6 x 16, 2 alus- laatalla 6 ja 2 mutterilla M6 pöytälevyyn (1). Kuva 3

• Asenna telinejalka (3) pöytälevyyn (1) 2 kuusioruu- villa M6 x 16, 2 aluslaatalla 6 ja 2 mutterilla M6. Kuva 4

• Asenna telinejalka (4) pöytälevyyn (1) 2 kuusioruu- villa M6 x 16, 2 aluslaatalla 6 ja 2 mutterilla M6. Kuva 5

• Asenna telinejalka (5) ja letkunpidike (b) pöytäle- vyyn (1) 2 kuusioruuvilla M6 x 16, 2 aluslaatalla 6 ja 2 mutterilla M6. Paino n. 53 kg Oikeus teknisiin muutoksiin pidätetään! Melu ja tärinä m Varoitus: Melulla voi olla vakavia vaikutuksia tervey- teesi. Jos koneen aiheuttama melu on yli 85 dB (A), täytyy käyttää sopivia kuulosuojaimia. Meluarvot Äänen tehotaso L

8. Purkaminen pakkauksesta

• Avaa pakkaus ja ota laite varovasti ulos.

• Poista pakkausmateriaali sekä pakkaus- ja kuljetus- varmistukset (jos sellaiset on).

• Tarkasta, onko toimituksen sisältö täydellinen.

• Tarkasta, onko laitteessa tai lisäosissa kuljetusvau- rioita. Valitukset on annettava heti kuljettajan tiedok- si. Myöhemmin tehtyjä reklamaatioita ei hyväksytä.

• Säilytä pakkausta mahdollisuuksien mukaan takuu- ajan päättymiseen asti.

• Perehdy laitteeseen käyttöohjeen avulla ennen sen käyttöä.

• Käytä lisävarusteina ja kulutus- ja varaosina vain alkuperäisiä osia. Voit ostaa varaosia alueellasi toi- mivalta alan jälleenmyyjältä.

• Ilmoita tilauksissa laitteesi tuotenumero ja valmis- tusvuosi. m HUOMIO! Laite ja pakkausmateriaali eivät ole lasten leikki- kaluja! Lapset eivät saa leikkiä muovipussien, kal- vojen tai pienosien kanssa! Vaarana osien joutu- minen nieluun ja tukehtuminen!

9. Rakenne ja käyttö

• Kaikkien suojakansien ja turvalaitteiden on oltava asianmukaisesti asennettuna ennen kuin kone ote- taan käyttöön.

• Sahanterän on voitava liikkua vapaasti.

• Varo kertaalleen työstetyssä puussa olevia vieraita esineitä, kuten esim. nauloja tai ruuveja.

• Varmista ennen päälle-/pois-kytkimen painamista, että sahanterä on asennettu oikein ja liikkuvat osat liikkuvat kevyesti.www.scheppach.com

• Kiinnitä koukkuruuvi 2 aluslaatalla 6, 2 mutterilla M6 jalan oikealle puolelle. Sahanterän avain ja työnnin ripustetaan siihen.

• Kaksi kuljetuskahvaa asennetaan sahan etupuolel- le, jalkojen vasemmalle ja oikealle puolelle 4 kuu- sioruuvilla M6x16, 4 aluslaatalla 6, 4 mutterilla M6. Pitkittäisvasteen asennus, Kuvat 17 / 17.1

• Liitä laakeriosat kiristyslevyyn. Asenna kiristyslevy pöytälevyyn 2 lieriöruuvilla M6 x 30, 2 viuhkalevyllä A 6,4 ja 2 kuusiomutterilla. Kiinnityskiskon asennus, kuva 18

• Asenna välilevy pitkittäisvasteeseen 2 lattapyörö- ruuvilla M6 x 50, 2 aluslaatalla A 6 ja 2 siipimutterilla.

• Työnnä kiinnityskisko välilevyn päälle ja kiinnitä se siipimuttereilla.

• Selitykset: 1 = Korkea asetuspinta 2 = Matala asetuspinta

• Kun kiinnität, vedä kiinnitysläppä ylös. Kun avaat, paina se alas. Sahanterän vaihto, Kuva 19 m Huomio! Irrota virtapistoke ja käytä suojakäsineitä.

• Löysää siipiruuvi poistoimukuvussa (20) ja irrota se. Kuva 20

• Löysää 4 ristipääruuvia pöytäsisäkkeessä (19) ja poista ne. Kuva 21

• Aseta sahanterä täysin ylös ja löysää ruuvi sahan- terän avaimella. Huomio! vasen kierre Kuva 22

• Poista sahanterän laippa (31) ja sahanterä (32).

• Vaihda nyt sahanterä (32).

• Huomioi sahanterän laippaa (31) asettaessasi au- kon koko.

• Kun sahanterä on vaihdettu, tarkasta halkaisukiilan asetus ja asenna pöytäsisäke (19) ja poistoimukupu (20) uudelleen. Kuva 6 / 6.1

• Asenna 2 pitkittäistukea (10) ja 2 poikittaistukea (9) telinejalkoihin (2, 3, 4 ja 5) 12 kuusioruuvilla M6 x 16, 12 aluslaatalla 6, 12 kuusiomutterilla M6. Kuvat 7 / 7.1 / 7.2 / 7.3

• Asenna pöydän pidennyslevy (8) kahden tuen (11) kanssa pöytälevyyn ja poikittaistukeen 6 kuusioruu- villa M6x16, 6 aluslaatalla 6, 6 kuusiomutterilla M6.

• Kiristä ruuvit kevyesti käsin. (Pöytälevy (8) voidaan asentaa myös pöydänlevennyksen sivulle lyhyem- pien tukien kanssa.) Kuva 8

• Asenna poistoimuliitos (14) alempaan sahanterän suojaan (13) 4 kuusioruuvilla M4x10 ja 4 aluslaatalla

• Asenna ajolaite (16) taaempiin telinejalkoihin (4 ja 5) 4 kuusioruuvilla M6x16, 4 aluslaatalla 6 ja 4 mutte- rilla M6. Kuva 10

• Aseta kone jalkojen päälle, kiristä kaikki pöydän, jal- kojen ja tukien ruuvit (lukuun ottamatta ajolaitetta). Kuva 11

• Kiristä ajolaite sellaiseen asentoon, missä pyörät koskevat kevyesti lattiaan. Kuva 12 / 12.1

• Asenna halkaisukiila (18) sahanterään (32) kuvassa (12/12.1) esitetyllä tavalla.

• Löysää ruuveja hieman (älä kierrä kokonaan irti), kiristä vasta säätämisen jälkeen. Sahanterän sisä- osan (19, Kuva 13) täytyy olla tällöin erillään. Kuva 13

• Halkaisukiilan (18) säätämisen jälkeen sahanterän sisäosa (19) kiinnitetään uudelleen 4 laippakanta- ruuvilla M6 x 16. Kuva 14

• Asenna suojakupu (20) pyöreäpäisellä ruuvilla M6x25, aluslaatalla 6 ja siipimutterilla M6 halkaisu- kiilaan (18). Kuva 15

• Liitä poistoimuletku (21) poistoimukupuun (20) ja poistoimuliitokseen (14).www.scheppach.com

Sahanterän korkeuden säätö Sahanterän leikkauskorkeutta voidaan säätää portaat- tomasti välillä 0 - 83 mm.

• Jotta työskentely tapahtuisi varmasti ja siististi, valit- se sahanterään vähäinen ylimitta työkappaleeseen nähden.

• Säädä halkaisukiila kuvassa 23 esitetyllä tavalla. Halkaisukiila on tärkeä suojalaite, joka ohjaa työ- kappaletta ja estää leikkaussauman sulkeutumisen sahanterän takana ja työkappaleen iskeytymisen takaisinpäin. Ota huomioon halkaisukiilan paksuus. Halkaisukiila ei saa olla ohuempi kuin sahanterän- runko eikä paksumpi kuin sen leikkaussauman le- veys.

• Käytössä saa olla vain sellaisia sahanteriä, joiden halkaisija on 315 mm ja paksuus 2,4 mm (hampaat 3,0 mm).

• Laske suojakupu jokaisessa työvaiheessa työkap- paleen päälle. Suojakuvun on oltava jokaisessa työ- vaiheessa vaakasuorassa sahanterän päällä. Pitkittäisleikkaukset

• Aseta rinnakkaisleikkauksiin pitkittäisvaste.

• Kun leikkaustyöt ovat yli 120 mm, käytä vasteviivain- ta korkean vastepuolen (Kuva 18) kanssa ja leikkuu- leveyksien ollessa alle 120 mm matalan vastepuolen (Kuva 18) kanssa. Ohjaa työkappaletta mukana tul- leella työntimellä. Poikittaisleikkaukset

• Käytä poikittais- ja kulmaleikkauksissa työntökelk- kaa. Työskenteleminen pyörösahakoneilla Leveiden työkappaleiden leikkaaminen, Kuva 24 Työstettävän työkappaleen leveys yli 120 mm Työvaihe:

• Säädä pitkittäisvaste kyseisen työkappaleen levey- den mukaan.

• Varmista hyvä ja turvallinen ote.

• Jos leikkauksella katkaistaan kapeita työkappaleita, työkalun alueella ohjataan vain oikealla kädellä tai käyttäen apuna työnnintä.

• Jos on vaarana, että työkappale juuttuu pyörösahan terän, halkaisukiilan ja rajoittimen väliin, rajoitin on vedettävä taakse sahanterän keskikohtaan tai on käytettävä lyhyempää apurajoitinta.

• Kuvissa poistoimukupu on jätetty pois työvaiheen tai laitteen kuvauksen selkeyttämiseksi. Imulaitteiston liittäminen (Kuva 15) m VAROITUS! Ympäriinsä lentelevistä lastuista aiheutuva loukkaan- tumisvaara

• Käytä tuotetta vain sopivan lastujen poistoimulait- teiston kanssa. Älä käytä kotitalouspölynimuria.

1. Liitä sopiva lastujen poistoimulaitteisto (ei toimi-

tuksen sisällössä) poistoimuliitokseen (14).

2. Liitä sopivan lastujen poistoimulaitteiston (esim.

monitoimi-imuri) poistoimuletku (21) poistoimulii- tokseen (14). HUOMIO! Tarkasta ja puhdista imukanavat säännöllisesti.

Nostamalla konetta sen etupuolelta sitä voidaan siirtää verstaan alueella helposti tilavaatimusten mukaan.

Suosittelemme tarkastamaan säädetyt mitat aina uu- sien säätöjen tekemisen jälkeen. Sahan päälle kytkemisen jälkeen on ennen leikkaamis- ta odotettava, että sahanterä on saavuttanut maksimi- kierroslukunsa. Estä pitkien työkappaleiden kaatuminen leikkauksen loppuvaiheessa (esim. purkamisteline jne.) Huomioitava leikattaessa. Käytä laitetta vain poistoimun kanssa. Tarkasta ja puh- dista imukanavat säännöllisesti. Varmista, että valittuna on leikattavaan valmistusai- neeseen sopiva sahanterä. Yhdistä sähkötyökalu puuta sahattaessa pölynkeräys- laitteeseen. Älä käytä runsasseosteista pikaterästä (HSS-teräs) olevia sahanteriä. Käytä työnnintä tai käsikahvaa työntimen kanssa oh- jataksesi työkappaleen turvallisesti sahanterän ohi. Kun et tarvitse työnnintä tai työntimenä käytettävää puukappaletta, säilytä sitä aina sähkötyökalun luona. Sahanterän säätö viistoon

• Kun molemmat kiristysruuvit on avattu, sahanterää voidaan säätää portaattomasti välillä 90° - 45° (kat- so asteikkoa).

• Tarkasta asetus tekemällä koeleikkaus.

• Säädä tarvittaessa lisää säätöruuveista.www.scheppach.com

• Taitekohdat liitosjohdon ollessa kiinnitetty tai johdet- tu väärin.

• Viiltokohdat ajettaessa liitosjohdon ylitse.

• Eristevauriot repäistäessä irti seinäpistorasiasta.

• Eristeen vanhenemisesta aiheutuvat halkeamat. Tällaisia vahingollisia sähköliitosjohtoja ei saa käyttää, sillä ne ovat eristevaurioiden vuoksi hengenvaarallisia. Tarkasta säännöllisesti, onko liitosjohdoissa vaurioita. Varmista, ettei liitosjohto tarkastettaessa ole kiinni vir- taverkossa. Liitäntäjohtojen on vastattava asiaankuuluvia Saksan sähkötekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Käytä vain liitäntäjohtoja, joissa on sama merkintä. Tyyppimerkinnän painatus liitosjohdossa on pakollista. Vaihtovirtamoottori:

• Verkkojännitteen on oltava 230 V~.

• Enintään 25 m pitkien jatkojohtojen poikkipinnan on oltava 1,5 neliömillimetriä.

Varoitus! Vedä verkkovirran pistoke irti aina ennen kuin alat suorittaa säätö-, kunnossapito- tai korjaustöitä! Yleiset huoltotoimenpiteet

• Pidä suojalaitteet, ilmaraot ja moottorin kotelo niin pölyttömänä ja puhtaana kuin vain mahdollista. Hankaa laite puhtaalla liinalla tai puhalla se paineil- malla alhaisella paineella puhtaaksi.

• Suosittelemme, että laite puhdistetaan heti jokaisen käyttökerran jälkeen.

• Puhdista laite säännöllisesti kostealla liinalla ja vähäi- sellä määrällä suopaa. Älä käytä puhdistus- tai liuo- tinaineita; ne voivat vahingoittaa laitteen muoviosia. Pidä huoli siitä, ettei laitteen sisäosiin pääse vettä.

• Voitele pyörivät osat kerran kuukaudessa varmis- taaksesi työkalun pitkän käyttöiän. Älä voitele moot- toria. Huoltotietoja Huomaa, että tämän tuotteen seuraavat osat altistuvat käytönmukaiselle ja luonnolliselle kulumiselle tai että seuraavia osia tarvitaan kuluvina materiaaleina. Kuluvat osat*: Pöytäsisäke, työnnin, sahanterä

• eivät välttämättä sisälly toimitukseen!

• Ylempi poistoimukupu on pakollinen kaikissa esite- tyissä työvaiheissa. Kapeiden työkappaleiden leikkaaminen, Kuva 25 Alle 120 mm leveiden työkappaleiden pitkittäisleikka- ukset on ehdottomasti suoritettava käyttäen apuna työnnintä. Työnnin tulee toimituksen mukana. Vaihda kulunut tai vaurioitunut työnnin välittömästi.

• Säädä rinnakkaisvaste kyseisen työkappaleen le- veyden mukaan.

• Työnnä työkappaletta molemmilla käsillä, käytä sa- hanterän alueella ehdottomasti työnnintä työntöapu- välineenä.

• Työnnä työkappale aina halkaisukiilan päähän asti. m Huomio! Työkappaleiden ollessa lyhyitä on työnnintä käytettävä jo leikkaamisen alussa. Reunojen ja listojen leikkaaminen, Kuva 26 Työvaihe:

• Asenna pitkittäisvaste matalammalla asetuspinnalla tai käytä apurajoitinta.

• Työnnä työkappaletta eteenpäin, kunnes työkappa- leen pää on halkaisukiilan alueella.

• Estä pitkien työkappaleiden kallistuminen leikkauk- sen loppuvaiheessa käyttämällä pöydän pidennys- osaa. Poikittaisleikkausten suorittaminen, Kuva 27 Työvaihe:

• Säädä poistolista niin, ettei työkappaleen palat eivät koske sahanterän ylös nousevaan osaan.

• Ohjaa työkappaleita vain poikittaisrajoittimen tai poikittaistyöntimen avulla.

• Älä poista jätteitä käsin työkappaleen alueelta.

Asennettu sähkömoottori on liitetty käyttövalmiik- si. Liitäntä vastaa asiaankuuluvia Saksan sähkö- tekniikan liiton (VDE) ja standardoimisliiton (DIN) määräyksiä. Asiakkaan sähköliitännän sekä käy- tetyn jatkojohdon on vastattava näitä määräyksiä. Viallinen sähköliitosjohto Sähkön liitosjohtoon syntyy usein eristevaurioita. Syynä tähän voi olla:

• Painaumakohdat, jos liitosjohdot viedään ikkunoi- den tai ovenraon läpi.www.scheppach.com

Liitännät ja korjaukset Sähkövarusteiden liitännät ja korjaukset saa tehdä vain sähköalan ammattilainen. Ilmoita tiedusteluissa seuraavat tiedot:

• Moottorin virtatyyppi

• Koneen tyyppikilven tiedot

• Moottorin tyyppikilven tiedot Varaosia ja tarvikkeita saa asiakaspalvelupisteistäm- me. Skannaa sitä varten etusivulla oleva QR-koodi.

• Varastoi laitetta ja sen lisävarusteita pimeässä, kui- vassa ja jäätymiseltä suojatussa paikassa niin, että se on lasten ulottumattomissa.

• Optimaalinen varastointilämpötila on 5 - 30 ˚C.

• Säilytä työkalua alkuperäisessä pakkauksessaan.

• Peitä työkalu suojataksesi sitä pölyltä tai kosteudel- ta.

• Säilytä käyttöohje työkalun läheisyydessä.

15. Hävittäminen ja kierrätys

Laite on kuljetusvaurioiden välttämiseksi pak- kauksessa. Tämä pakkaus on raaka-ainetta ja siten käytettävissä uudelleen tai se voidaan viedä kyseisen raaka-aineen kierrätykseen. Laite ja sen lisätarvikkeet koostuvat eri materi- aaleista, kuten esim. metallista ja muovista. Toimita vialliset rakenneosat erikoisjätteen keräyk- seen. Kysy neuvoa jätelaitokselta tai kunnanvirastosta! Vanhat laitteet eivät kuuluu kotitalousjätteisiin! Tämä symboli osoittaa, ettei tuotetta saa hävit- tää kotitalousjätteen seassa sähkö- ja elekt- roniikkalaitteiden hävittämistä koskevan direk- tiivin (2012/19/EU) ja kansallisten lakien mukaisesti. Tuote on toimitettava asianmukaiseen koontipaikkaan. Tämä voi tapahtua palauttamalla tuote ostettaessa vastaava tuote tai toimittamalla tuote val- tuutettuun koontipaikkaan sähkö- ja elektroniikkalait- teiden jälleenkäsittelyä varten. Epäasianmukaisella vanhojen laitteiden käsittelyllä saattaa olla negatiivisia vaikutuksia ympäristölle ja ihmisten terveydelle sähkö- ja elektroniikkalaitteiden usein sisältämien mahdollis- ten vaarallisten aineiden vuoksi. Lisäksi tuotteen asian- mukainen hävitys edesauttaa luonnollisten resurssien tehokasta hyödyntämistä. Tietoja vanhojen laitteiden keräyspisteistä saat kuntasi hallinnosta, julkisoikeudellisesta jätehuollosta, valtuu- tetusta sähkö- ja elektroniikkalaitteiden hävityspistees- tä tai jätelaitokselta.www.scheppach.com

16. Ohjeet häiriöiden poistoon

Seuraavassa taulukossa on esitetty mahdolliset häiriöt ja kuvattu, mistä saat apua, jos koneesi ei joskus toimi oi- kein. Jos et pysty paikallistamaan ja poistamaan ongelmaa, ota yhteyttä huoltoliikkeeseen. Häiriö Mahdolliset syyt Korjauskeinot Sahanterä irtoaa moot- torin pois kytkemisen jälkeen Kiinnitysmutteria ei ole ki- ristetty tarpeeksi tiukkaan Kiristä kiinnitysmutteri, jossa on oikeakätinen kierre Moottori ei käynnisty Verkkosulakkeen häiriö Tarkasta verkon sulake Jatkojohto viallinen Vaihda jatkojohto Moottorin tai kytkimen liitännät eivät ole oikein Tarkastuta sähköalan ammattilaisella Moottori tai kytkin viallinen Tarkastuta sähköalan ammattilaisella Moottorin väärä pyöri- missuunta Kondensaattori viallinen Tarkastuta sähköalan ammattilaisella Virheellinen liitäntä Teetä seinäpistorasian napaisuuden vaihto sähköalan ammattilaisella Moottori ei tuota tehoa, sulake laukeaa Jatkojohdon poikkileikkaus ei ole riittävä Katso Sähköliitäntä Tylsän sahanterän aiheutta- ma ylikuormitus Vaihda sahanterä Palaneita kohtia leikka- uspinnassa Tylsä sahanterä Teroita, vaihda sahanterä Väärä sahanterä Vaihda sahanteräwww.scheppach.com
