BRUKSANVISNING PL45 SCHEPPACH

Sänksåg Översättning av original-bruksanvisning

KÄRA KUND, I enlighet med gällande produktansvarslagstiftning är till-verkaren av denna apparat inte ansvarig för skador som uppstår på eller i anslutning till denna apparat i händelse av:

• felaktig hantering.• bristande efterlevnad av bruksanvisningen.• reparationer utförda av tredje part, icke auktoriserade arbetare.• installation och utbyte av reservdelar som inte är ori-ginaldelar.• felaktig användning.• fel i det elektriska systemet på grund av bristande ef-terlevnad av de elektriska specifikationerna och före-skrifterna VDE 0100, DIN 57113 / VDE 0113 REKOMMENDATIONER: Läs hela bruksanvisningen innan montering och användning av apparaten.Denna bruksansvisning har som syfte att göra det lättare för dig att bekanta dig med apparaten och kunna använda den på korrekt sätt.Bruksanvisningen innehåller viktig information angå-ende hur man använder maskinen säkert, korrekt och ekonomiskt och hur man undviker faror, sparar in på re-parationskostnader, minskar avbrott och ökar maskinens pålitlighet och arbetsliv.Utöver de säkerhetsföreskrifter som ingår i bruksanvis-ningen, måste du alltid respektera gällande lagstiftning i ditt land angående användning av maskinen.Placera bruksanvisningen i en genomskinlig plastmapp för att skydda den mot smuts och fukt och förvara den i närheten av maskinen. Bruksanvisningen måste läsas och följas nog-grant av varje operatör innan arbetet påbörjas. Endast per-soner som har utbildats i användning av maskinen och som har informerats om relaterade faror och risker får använda maskinen. Minimiåldern för användning måste respekteras.Utöver säkerhetsanvisningarna som ingår i den aktuella bruksanvisningen och de särskilda föreskrifterna för ditt land, bör du iaktta de allmänt vedertagna tekniska reg-lerna för användning av träarbetsmaskiner.Läs bruksanvisningen innan du börjar arbeta med det här elverktyget.Använd hörsel- och ögonskydd.Använd andningsskydd.Skyddsklass II

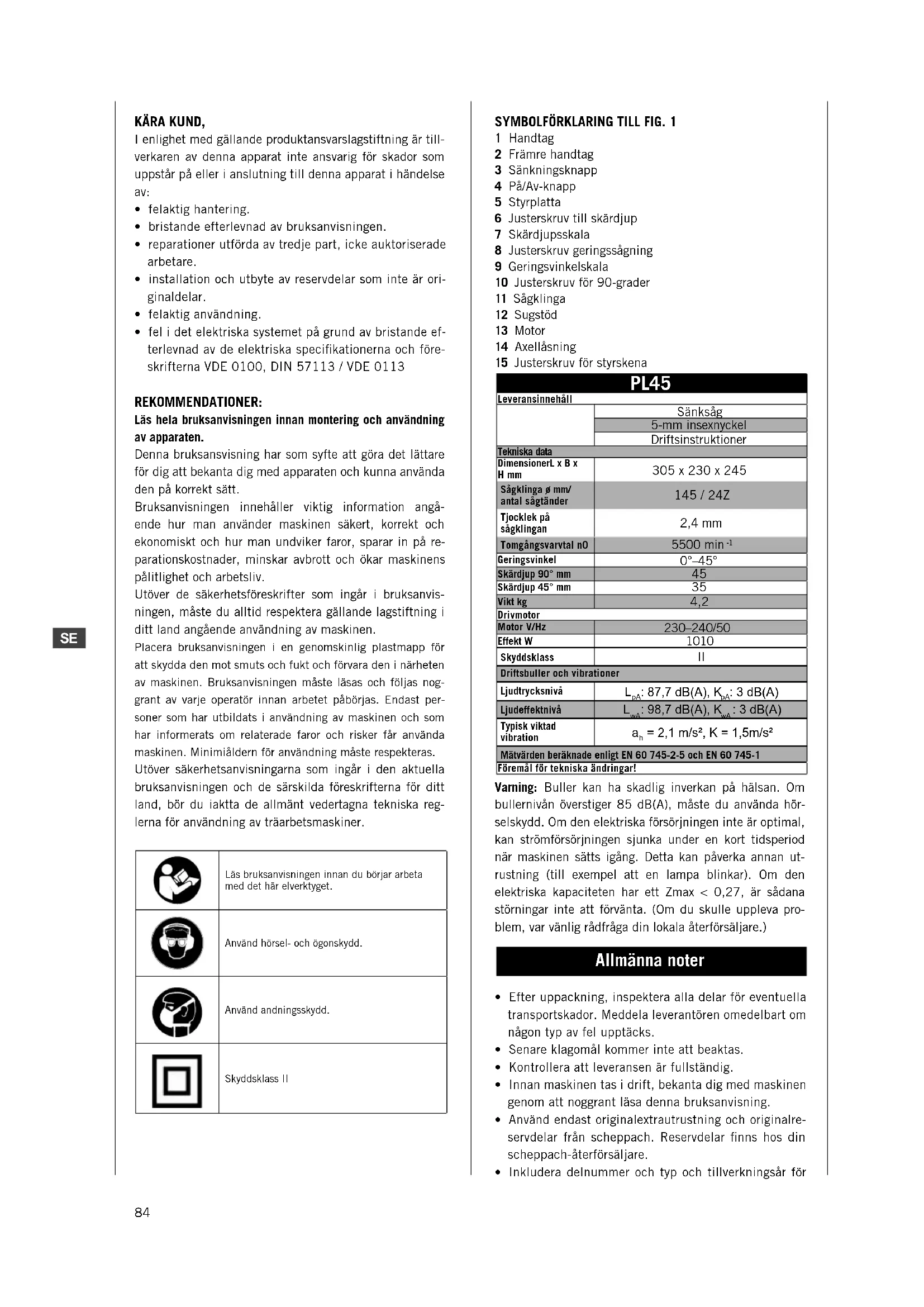

SYMBOLFÖRKLARING TILL FIG. 1

1 Handtag2 Främre handtag3 Sänkningsknapp4 På/Av-knapp5 Styrplatta6 Justerskruv till skärdjup7 Skärdjupsskala8 Justerskruv geringssågning9 Geringsvinkelskala10 Justerskruv för 90-grader11 Sågklinga12 Sugstöd13 Motor14 Axellåsning15 Justerskruv för styrskena PL45 LeveransinnehållSänksåg5-mm insexnyckelDriftsinstruktionerTekniska dataDimensionerL x B x H mm 305 x 230 x 245Sågklinga ø mm/antal sågtänder145 / 24ZTjocklek på sågklingan2,4 mmTomgångsvarvtal n05500 min Geringsvinkel0°–45°Skärdjup 90° mm Skärdjup 45° mm Vikt kg 4,2 DrivmotorMotor V/Hz230–240/50Effekt W Skyddsklass Driftsbuller och vibrationerLjudtrycksnivå

= 2,1 m/s², K = 1,5m/s²Mätvärden beräknade enligt EN 60 745-2-5 och EN 60 745-1Föremål för tekniska ändringar!Varning: Buller kan ha skadlig inverkan på hälsan. Om bullernivån överstiger 85 dB(A), måste du använda hör-selskydd. Om den elektriska försörjningen inte är optimal, kan strömförsörjningen sjunka under en kort tidsperiod när maskinen sätts igång. Detta kan påverka annan ut-rustning (till exempel att en lampa blinkar). Om den elektriska kapaciteten har ett Zmax < 0,27, är sådana störningar inte att förvänta. (Om du skulle uppleva pro-blem, var vänlig rådfråga din lokala återförsäljare.) Allmänna noter

• Efter uppackning, inspektera alla delar för eventuella transportskador. Meddela leverantören omedelbart om någon typ av fel upptäcks.• Senare klagomål kommer inte att beaktas.• Kontrollera att leveransen är fullständig.• Innan maskinen tas i drift, bekanta dig med maskinen genom att noggrant läsa denna bruksanvisning.• Använd endast originalextrautrustning och originalre-servdelar från scheppach. Reservdelar finns hos din scheppach-återförsäljare.• Inkludera delnummer och typ och tillverkningsår för85

maskinen när du beställer. I denna bruksanvisning har vi markerat de avsnitt som har att göra med din säkerhet med denna symbol: m m Allmänna säkerhetsanvisningar för elverktyg

• VARNING Läs alla säkerhetsvarningar och instruktioner. Om du inte följer säkerhetsvarningar och anvisningar kan detta leda till elstötar, brand och/eller allvarliga skador.

• Spara alla säkerhetsvarningar och anvisningar för fram- tida bruk.

• Begreppet „elverktyg“ som används i säkerhetsanvis- ningar hänför sig till nätdrivna elverktyg (med näts- ladd).

1) Säkerhet på arbetsplatsen

a) Håll arbetsplatsen ren och väl belyst. Oordning på arbetsplatsen eller dålig belysning kan leda till olyckor. b) Använd inte elverktyget i explosionsfarlig miljö, i när- varo av brandfarliga vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan antända dammet eller ångorna. c) Håll barn och åskådare borta när du använder elverk- tyget. Om du störs eller distraheras kan du förlora kont- rollen över verktyget.

a) Elverktygets stickpropp måste passa i eluttaget. Stick- proppen får inte ändras på något sätt. Använd inte adap- terkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag redu- cerar risken för elektriska stötar. b) Undvik kroppskontakt med jordade ytor som rör, vär- meelement, spisar och kylskåp. Det finns en ökad risk för elstötar om din kropp är jordad. c) Utsätt inte elektriska verktyg för regn och väta. Om vatten tränger in i ett elverktyg ökar detta risken för elek- triska stötar. d) Använd inte sladden för att ta bära elverktyget, eller att för att dra ur stickproppen ur vägguttaget. Håll slad- den borta från värme, olja, vassa kanter och rörliga mas- kindelar. Skadade eller tilltrasslade sladdar ökar risken för elstötar. e) När du arbetar med ett elverktyg utomhus, använd endast förlängningssladdar som även är lämpliga för utomhusbruk. Användningen av en lämplig förläng- ningssladd för utomhusbruk minskar risken för elektris- ka stötar. f) När användning av elverktyget i en fuktig miljö är ound- viklig, skall en jordfelsbrytare användas. Användningen av en jordfelsbrytare minskar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera vad du gör och använd sunt förnuft när du använder ett elverktyg. Använd inga elverktyg när du är trött eller påverkad av droger, alko- hol eller läkemedel. Ett ögonblick av ouppmärksamhet medan du använder ett elverktyg kan leda till allvarliga personskador. b) Använd personlig skyddsutrustning och använd alltid skyddsglasögon. Användning av personlig skyddsutrust- ning såsom dammask, skyddsskor med halkskydd, hjälm eller hörselskydd, beroende på typ och användning av elverktyget, minskar risken för skador. c) Undvik oavsiktlig start. Se till att elverktyget är av- stängt innan du ansluter det till elnätet, tar upp det el- ler bär det. Om du bär ett elverktyg och du har fingret på strömbrytaren, eller om du bär verktyget när du har anslutit det till strömförsörjningen, kan detta leda till olyckor. d) Ta bort alla inställningsverktyg och skruvnycklar in- nan du sätter på elverktyget. Ett verktyg eller nyckel som finns i en roterande komponent kan leda till skador. e) Undvik onormal kroppsställning. Se till att ha en säker arbetsställning och håll balansen hela tiden. Detta gör att du kan styra elverktyget i oväntade situationer. f) Använd lämpliga arbetskläder. Använd inga löst sittan- de kläder eller smycken. Håll hår, kläder och handskar borta från rörliga delar. Löst sittande kläder, smycken eller långt hår kan fastna i rörliga delar. g) Om det går att montera dammsugnings- och uppsam- lingsanordningar ska du säkerställa att de är anslutna och används på rätt sätt. Användning av dammutsugning kan minska risker som orsakas av damm.

4) Användning och hantering av elverktyg

a) Du ska inte överbelasta verktyget. Använd ett elverktyg som är lämpat för ditt arbete. Med rätt elverktyg kan du arbeta bättre och säkrare inom avsett område. b) Använd inte elverktyget om strömbrytaren är trasig. Ett elverktyg som inte längre kan sättas på och stängas av är farligt och måste repareras. c) Dra stickproppen ur vägguttaget innan du gör några justeringar, byter ut tillbehörsdelar eller om du lägger undan elverktyget. Denna försiktighetsåtgärd förhindrar oavsiktlig start av verktyget. d) Förvara elverktyg som inte används oåtkomliga för barn. Låt inte personer använda verktyget som inte är förtrogna med det eller som inte har läst dessa anvis- ningar. Elverktyg är farliga om de är används av oerfarna personer. e) Vårda elverktygen med omsorg. Kontrollera att de rör- liga delarna fungerar och inte kläms om det finns trasiga eller skadade delar som skulle kunna äventyra elverkty- gets funktion. Du måste säkerställa reparation av ska- dade delar innan du använder verktyget. Många olyckor orsakas av dåligt skötta elverktyg. f) Håll skärverktyg vassa och rena. Omsorgsfullt skötta skärverktyg med skarpa skär fastnar mindre lätt och är lättare att kontrollera. g) Använd elverktyget, tillbehör och tillhörande verktyg m.m. i enlighet med dessa instruktioner. Ta hänsyn till arbetsvillkoren och det arbete som utförs. Användningen av elektriska verktyg för andra ändamål än de som avses kan resultera i farliga situationer.

a) Låt elverktyget endast repareras av kvalificerad perso- nal och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet bibehålls.86

fånga upp kastet. b) Om sågbladet fastnar eller om du avbryter arbetet, ska du stänga av sågen och hålla den stilla i materialet tills sågbladet har stannat. Försök aldrig att avlägsna sågen från arbetsstycket eller att dra den bakåt, så länge bla- det rör sig, annars kan ett kast uppstå. Identifiera och korrigera orsaken till varför sågbladet fastnade. c) När du vill starta om en såg som sitter i arbetsstycket, ska du centrera sågbladet i sågspalten och kontrollera att sågtänderna inte fastnar i arbetsstycket. Om bladet fastnar kan den hoppa ut ur arbetstycket eller orsaka kast om sågen startas igen. d) Ge stöd åt de stora plattorna för att minska risken för kast på grund av ett sågblad som fastnat. Stora plattor kan böja under sin egen vikt. Plattorna måste stödjas på båda sidorna, båda nära sågspalten och på kanterna. e) Använd inga slöa eller skadade sågblad. Sågblad med trubbiga eller dåligt justerade sågtänder orsakar förhöjd friktion, klämning av sågbladet och kast på grund av en för smal sågspalt. f) Dra fast skärdjups- och skärvinkelinställningar in- nan du börjar såga . När du ändrar inställningar un- der pågående sågning, kan bladet fastna och kast kan uppstå. g) Var särskilt försiktig när du gör „nedsänkta snitt“ i befintliga väggar eller inom andra icke-synliga områden. Det nedsänkta sågbladet kan vid sågning fastna i dolda föremål och orsaka ett kast. mSäkerhetsanvisningar för sänksågar a) Kontrollera före varje användning att skyddskåpan kan stängas ordentligt. Använd inte sågen om skyddskåpan inte kan röra sig fritt och om den inte stängs på en gång. Du ska aldrig klämma fast eller binda fast skyddskåpan i ett öppnat läge. Om sågen av misstag skulle ramla till golvet, kan skyddskåpan böjas. Kontrollera att skydds- kåpan kan röra sig fritt och inte tar i andra delar, kont- rollera vid alla skärvinklar och skärdjup. b) Kontrollera tillstånd och funktion av skyddskåpans fjäder. Se till att sågen ses över innan du använder så- gen, om skyddskåpan och fjädern inte fungerar som de ska. Skadade delar, klibbiga avlagringar eller ansamlin- gar av spån gör att den nedre skyddskåpans funktion kan fördröjas. c) Se till att säkra sågens styrplatta mot förflyttning i sidled vid „nedsänkta snitt“ som inte utförs i rät vinkel. En förflyttning i sidled kan leda till att sågbladet fastnar och därmed orsaka ett kast. d) Ställ inte undan sågen på arbetsbänken eller på gol- vet, utan att skyddskåpan täcker sågbladet. Ett oskyddat, efterföljande sågblad, flyttar sågen i riktning mot sågrikt- ningen och sågar allt som är i dess väg. Beakta därvid sågens fördröjning. m säkerhet för alla sågar a) FARA: Håll inte dina händer inom skärområdet eller nära bladet. Håll i handtaget med din andra hand eller ha handen på motorhuset. Om du håller i sågen med båda händerna kan de inte skadas av sågbladet. b) Gripa inte under arbetsstycket. Skyddskåpan kan inte skydda dig från sågbladet under arbetsstycket. c) Justera skärdjupet till arbetsstyckets tjocklek. Det bör vara synas med mindre än en full sågtands djup under arbetsstycket. d) Har aldrig arbetsstycket som ska sågas i handen eller lägg det på ditt ben. Säkra arbetsstycket på ett stabilt underlag. Det är viktigt att säkra arbetsstycket noggrant för att undvika möjligheten till kroppskontakt, klämning av sågklingan eller för att minimera kontrollförlust. e) Ta inte tag i elverktyget på de isolerade greppytorna när du utför åtgärder där det använda verktyget kan kom- ma i kontakt med dolda ledningar eller den egna näts- ladden. Kontakt med en strömförande ledning innebär att också elverktygets metalldelar blir strömförande och kan leda till elektriska stötar. f) Använd vid skärning alltid ett stopp eller en rak gui- deskena. Detta förbättrar noggrannheten i snittet och minskar ris- ken för att sågbladet fastnar. g) Använd alltid sågblad av rätt storlek och med mat- chande fästhål (t.ex. stjärnformade eller runda). Blad som inte passar monteringsbeslagen av sågen går ojämnt och leder till kontrollförlust. h) Använd aldrig skadade eller felaktiga brickor eller bul- tar till sågbladet. Bladets brickor och bultar är speciellt utformade för din såg för att garantera optimal prestanda och tillförlitlighet. m Ytterligare säkerhetsanvisningar för alla sågar Orsaker och förebyggande av kast:

• Ett kast är en plötslig reaktion på grund av att sågbla- det kläms, fastnar eller är dåligt justerat, vilket leder till att ett okontrollerat sågblad lyfts upp från arbetsstycket och flyttas i riktning mot användaren.

• Om sågbladet fastnar i sågspalten, blockeras det, och motoreffekten gör att sågen kastas tillbaka mot använ- daren.

• Om sågbladet vrids i sågsnittet eller är dåligt justerat kan sågtänderna på bladets baksida fastna i ytan på ar- betsstycket, vilket gör att bladet hoppar ut ur sågspalten och sågen kastas tillbaka mot användaren.

• Ett kast är resultatet av en felaktig eller bristfällig an- vändning av sågen. Kast kan förhindras genom att ta lämpliga försiktighetsåtgärder såsom beskrivs nedan. a) Håll sågen stadigt med båda händerna och placera armarna i en position där man kan fånga upp kastets bakåt riktade kraft. Ställ dig alltid vid sidan av sågbla- det, placera aldrig bladet i linje med din kropp. Vid ett kast kan cirkelsågen hoppa bakåt, men användaren kan genom lämpliga försiktighetsåtgärder87

allmänt vedertagna säkerhetstekniska regler måste också respekteras.

• Maskinen får endast användas, underhållas och an- vändas av personer som är bekanta med maskinen och som har utbildats i drift och procedurer. Egenmäktiga ändringar av maskinen frigör tillverkaren från allt an- svar för eventuella skador.

• Maskinen får endast användas tillsammans med ori- ginalextrautrustning och verktyg som är tillverkade av tillverkaren.

• Maskinen får inte användas med slipskivor. m Återstående faror Maskinen har tillverkats med hjälp av modern teknologi och i enlighet med vedertagna säkerhetsregler. Vissa faror kan dock fortfarande förekomma.

• Behandla endast utvalt trä utan defekter som exempel- vis: Kvisthål, kantsprickor, ytsprickor. Trä med liknande defekter riskerar att splittras och kan vara farligt.

• Trä som inte är limmat på korrekt sätt kan explodera när det behandlas på grund av centrifugalkrafter.

• Trimma arbetsstycket till en rektangulär form, centrera och säkra på korrekt sätt innan bearbetning. Obalan- serade arbetsstycken kan innebära fara.

• Långt hår och löst sittande kläder kan innebära fara när arbetsstycket roterar. Använd personlig skyddsut- rustning som exempelvis hårnät och tätt åtsittande ar- betskläder.

• Sågdamm och träspån kan vara farligt. Använd person- lig skyddsutrustning som exempelvis skyddsglasögon och ett dammskydd.

• Användning av felaktiga eller skadade nätkablar kan leda till skador orsakade av elektriska stötar.

• Även när alla säkerhetsåtgärder har vidtagits, återstår vissa faror som kanske inte är uppenbara med ändå närvarande.

• Återstående faror kan minimeras genom att följa in- struktionerna i „Säkerhetsåtgärder“, „Korrekt använd- ning“ och i hela bruksanvisningen.

• Använd det verktyg som rekommenderas i denna hand- bok. På så sätt ser du till att din sänksåg arbetar med bäst möjliga prestanda.

• När du skär aluminium och plast använd alltid lämpli- ga fastspänningsanordningar: alla arbetsstycken måste vara ordentligt åtspända.

• Undvik oavsiktlig igångsättning: tryck inte på start- knappen samtidigt som du sätter in stickkontakten i uttaget.

• Använd alltid verktygen som rekommenderas i denna bruksanvisning för att uppnå bästa möjliga resultat för din sågmaskin.

• Håll alltid händerna borta från arbetsområdet när ma- skinen är igång: innan du utför någon typ av åtgärder, släpp upp huvudbrytarknappen som återfinns på hand- taget för att koppla bort maskinen.

• Håll alltid händerna borta från arbetsområdet när ma- skinen är igång: innan du utför någon typ av åtgärder, släpp upp huvudbrytarknappen som återfinns på hand- taget för att koppla bort maskinen.

ANVISNINGAR FÖR ALLA SÅGAR

• Använd inga slipskivor.

• Se till att dammsugningsanordningen som anges i den- na bruksanvisning, används på rätt sätt.

• Använd dammskyddsmask.

• Endast sågblad som rekommenderas i denna bruksan- visning får användas.

• Använd alltid hörselskydd.

• Byt ut sågbladen enligt anvisningar i denna bruksan- visning.

• Maximalt sågdjup är 45 mm Om apparatens nätsladd skadas, måste den bytas ut av tillverkaren eller dess servicerepresentant eller en lika kvalificerad person för att undvika faror.

a) Använd endast rekommenderade sågklingor enligt EN 847-1. b) Använd inga slipskivor. c) Använd endast tillverkarens originalsågklingor med märkningen Ø 145 mm, 5500/min, 145x20x2,4. Sågblad som inte uppfyller märkuppgifterna som angetts i denna bruksanvisning får inte användas. Sågblad får inte bromsas av laterala tryck på bladkroppen. Det är viktigt att se till att sågbladet är ordentligt mon- terat och roterar i rätt riktning. m Särskilda säkerhetsanvisningar Säkerhetsanvisningar för cirkelsågar e) Håll inte fast verktyget vid de isolerade greppytorna när du utför åtgärder där det använda verktyget kan kom- ma i kontakt med dolda ledningar eller den egna nätslad- den. Kontakten med en strömförande ledning kan också leda till att verktygets metalldelar blir strömförande och orsaka elektriska stötar. m Korrekt användning CE-testade maskiner uppfyller alla gällande EU-maskinrikt- linjer såväl som alla relevanta riktlinjer för respektive ma- skin.

• Maskinen får endast användas när den är i tekniskt perfekt skick i enlighet med dess avsedda använd- ningsområde och de instruktioner som anges i bruks- anvisningen och endast av personer som är fullständigt medvetna om de risker som är förbundna med använd- ning av maskinen. Alla funktionsfel, i synnerhet de som påverkar maskinens säkerhet, bör därför åtgärdas omedelbart.

• All annan typ av användning är förbjuden. Tillverkaren är inte ansvarig för skador som orsakas av otillåten an- vändning; ansvaret vilar endast på operatören.

• Säkerhets-, arbets- och underhållsinstruktioner från tillverkaren såväl som de tekniska data som anges i avsnitten för kalibrering och dimensioner måste res- pekteras.

• Relevanta olycksförebyggande föreskrifter och andra88

Klingbyte Bild 4, 5, 6 Viktigt: Innan du genomför sågbladsbytet, stäng av maskinen och dra ur nätsladden. 1 Tryck på avtryckaren (3), sätt sågbladet i bladändrings- läget (justeringsskruven för skärdjup ska justeras till 25mm) och sätt hexnyckeln i bladets låsskruv (17). 2 Tryck på axellås (13) och rotera klingan (10) tills den klickar fast i läge. 3 Håll ner låsaxeln (13) och vrid bladets låsskruv (17) motsols, samtidigt som du har kvar bladet i bladänd- ringsläget. 4 Ta bort den yttre flänsen (16) och klingan (10) (Obs: Skaderisk: använd handskar) 5 Sätt i den nya klingan och sätt tillbaka flänsen 6 Skruva fast låsskruven på klingan och dra åt, medan du åter trycker in axellåset 7 Sätt sänksågen i sitt ursprungsläge. Användning Efter att alla ovanstående procedurer och åtgärder har ut- förts, kan arbete med sågen påbörjas. OBSERVERA: Håll alltid händerna borta från skärområdet och undvik att närma dig det när maskinen är igång. Start och avstängning av maskinen Bild 1 Vid start av sänksågen ska du använda på/av-knappen (4). För att stänga av ska du släppa På/av strömbrytaren (4). Hur man styr och håller sänksågen Bild 8 1 Arbetsstycket ska säkras så att det inte kan förflytta sig vid sågning. 2 Sågen får endast föras framåt. 3 Ta tag i sågen med båda händerna i ett fast grepp, med den ena handen på det centrala handtaget och den andra handen på det främre handtaget. 4 Om du använder en styrskena måste den fästas med skruvtvingar. 5 Se till att nätsladden inte befinner sig i sågbanan Sågning 1 Placera den främre delen av maskinen på arbetsstycket 2 Sätt på maskinen med hjälp av på/av-knappen (4) 3 Tryck i sänkknappen (3) 4 För sågen nedåt för att nå skärdjupet 5 För sågen framåt i en jämn rörelse 6 Efter att du har sågat klart sågsnittet stänger du av maskinen och lyfter du upp sågklingan Sänksågning Bild 9. 1 Placera sågen på arbetsstycket. 2 Ställ snittmarkeringen med den bakre pilen (A) på den markerade insättningspunkten 3 Sätt på maskinen och tryck ner sågen till de förinställda skärdjupet 4 Skjut fram sågen tills snittmarkeringen (C) har nått den markerade punkten 5 Efter att du har gjort klart sänksnittet lyfter du upp sågklingan och stänger av sågen m Lämplig användning Att skära:

• Hårda och mjuka, inhemska och exotiska träslag, både i längd- och breddriktning och med lämpliga inställ- ningar (specifika blad och klämmor); Olämplig användning Skär inte:

• Järnmaterial, stål och gjutjärn eller andra material som inte nämns ovan och i synnerhet inte livsmedel; Uppstart Observera säkerhetsanvisningarna i bruksanvisningen innan du använder maskinen.

BORTTAGANDE AV FÖRPACKNINGEN

Ta maskinen ur dess skydd som har skyddat den under transporten, utan att skada skydden, eftersom de kan vara till nytta senare, under en längre transport av sänk- sågen eller vid långtidsförvaring. ELEKTRISKA ANSLUTNINGAR Kontrollera att det elektriska systemet till vilket maskinen är anslutet är jordat i enlighet med gällande säkerhetsfö- reskrifter och att strömuttaget är i perfekt skick. Det elektriska systemet måste vara utrustat med en mag- netotermisk skyddsanordning för att säkra alla ledare mot kortslutning och överbelastning. Valet av anordning bör ske i enlighet med följande elek- triska specifikationer på maskinen som anges på motorn. OBS! Det elektriska systemet i din sänksåg är utrustad med ett underspänningsrelä som automatiskt öppnar strömkretsen när spänningen sjunker under det förutbe- stämda lägsta värdet, och förhindrar att driften av ma- skinen återupptas automatiskt när spänningen återgår till normala värden. Om du av misstag förorsakar en maskinstopp, är detta in- te farligt. Kontrollera om det verkligen har varit ett spän- ningsbortfall i strömförsörjningen. Inställningar Obs: Innan du gör några av följande inställningsarbeten på maskinen ska du stänga av maskinen och dra ur nätsladden. Skärdjupsjustering Bild 2. Skärdjupet kan justeras från 0 till 45 mm. Lossa på justerskruven till skärdjupsjusteringen (6) och ställ in önskat djup med hjälp av skalan (7) och dra åt skruven igen. Värdena på skalan anger skärdjupet utan skena. Ställ in skärdjupet vid 0° till inte djupare än 45 mm. Geringsinställning Bild 3. Geringsvinkeln kan justeras mellan 0° och 45°. Lossa justerskruvarna till geringsinställningen (8) på bå- da sidor, ställ in önskad vinkel på skalan (9) och dra åt båda skruvarna igen. Ställ in skärdjupet vid 45° till inte djupare än 35 mm.89

• Data som anges på maskinens märkplåt

• Data som anges på brytarens märkplåt Om en motor måste lämnas tillbaka, måste den alltid skickas tillbaka med komplett drivenhet och brytare. m Underhåll Om specialistpersonal måste kallas in för specialservice eller reparationer under garantiperioden eller därefter, var vänlig kontakta en serviceleverantör som vi rekommenderar eller kontakta tillverkaren direkt.

• Översyn, underhållsarbete, rengöring, såväl som åtgär- dande av fel får endast utföras efter att motorn har stängts av.

• All skydds- och säkerhetsutrustning måste återinstal- leras omedelbart efter slutförandet av alla typer av re- parations- eller underhållsarbeten.

NORMALT UNDERHÅLL OCH SKÖTSEL

Normalt underhåll och skötsel kan utföras även av outbil- dad personal och alla underhållsmoment är beskrivna i föregående avsnitt och i detta kapitel.

• Sänksågen får inte smörjas eftersom den alltid sågar i torrt material; alla rörliga maskinkomponenter är själv- smörjande.

• Smörj inte geringssågen med olja, eftersom arbetet måste utföras under torra förhållanden); alla roterande delar är självsmörjande.

• Vid underhåll, använd skyddsutrustning om det är möj- ligt (olycksförebyggande skyddsglasögon och hand- skar).

• Avlägsna spån vid behov, både från skärområdet, ar- betsytor och stöd. Användning av en dammsugare eller borste rekommen- deras. OBSERVERA: Använd inte komprimerad luft!

• Inspektera bladets tillstånd regelbundet: om svårighe- ter skulle uppstå under bearbetning, låt en kvalificerad tekniker vässa bladet eller byt ut bladet vid behov. ASSISTANS Vid behov av utbildad personal för specialunderhåll el- ler reparationer, både under och efter garantiperioden, kontakta alltid auktoriserade verkstäder för assistans eller kontakta tillverkaren direkt om det inte finns en auktori- serad verkstad i ditt område. BORTSKAFFNING AV MASKINEN. Så snart som maskinens livstid har avslutats, måste bort- skaffning av maskinen ske via normal insamling och läm- nas in på en återvinningsstation för industriavfall. Sågning med skenor 1 Sätt maskinen i guiden på skenan. Minska styravstån- det med justerskruven (16) vid behov. Om det finns en risk att justerskruven lossnar av sig själv, kan den efterjusteras med hjälp av medföljande insexnyckel. 2 Sätt på maskinen med hjälp av på/av-knappen (4). 3 Tryck i sänkknappen (3). 4 För sågen nedåt för att nå skärdjupet. Vid första an- vändningen sågas gummiläppen av vilket gör att det finns ett garanterat splitterskydd fram till sågklingan. 5 För sågen framåt i en jämn rörelse. 6 Efter att du har sågat färdigt sågsnittet stänger du av maskinen och lyfter upp sågklingan. Sågning med frånsug Anslut sugslangen på rörfästet - Ø 38 mm (12). m Elektrisk anslutning Den installerade elektriska motorn är fullständigt kopplad och redo för användning. Kundens anslutning till nätströmmen och eventuella förläng- ningskablar som används måste uppfylla lokala föreskrifter. Defekta elektriska anslutningskablar Elektriska anslutningskablar råkar ofta ut för isolerings- skador. Möjliga orsaker är:

• Klämpunkter när anslutningskablar dras genom föns- ter- eller dörrspringor.

• Öglor som bildas från felaktig anslutning eller dragning av anslutningskabeln.

• Skärskador som orsakas av överkörning av anslutnings- kabeln.

• Isoleringsskador som orsakas av att kraftfullt dra ut kabeln från vägguttaget.

• Sprickor på grund av gammal isolering. Defekta elektriska anslutningskablar av denna typ får inte användas eftersom skador på isoleringen gör dem extremt farliga. Inspektera de elektriska anslutningskablarna regelbundet för tecken på skador. Säkerställ att kabeln är bortkopplad från nätströmmen vid inspektionen. De elektriska anslutningskablarna måste uppfylla gällan- de föreskrifter i ditt land. Enfasmotor

• Nätspänningen måste överensstämma med spänningen som specificeras på motorns märkplåt.

• Förlängningskablar med en längd på upp till 25 m måste ha ett tvärsnitt på 1,5 mm2 och om de är längre än 25 m, minst 2,5 mm2.

• Anslutningen till nätströmmen måste skyddas av en långsam 16 A-säkring. Endast en kvalificerad tekniker får ansluta maskinen och genomföra reparationer på dess elektriska utrustning. I händelse av frågor, var vänlig specificera följande data:

Felsökning Problem Möjlig orsak Åtgärd Motorn fungerar inte. Fel på motorn, strömförsörjningen eller kontak- ten. Utbrända säkringar. Låt behörig personal inspektera maskinen. Försök inte att reparera maskinen på egen hand eftersom det kan innebära fara. Kontrollera säkringarna och byt ut dem vid behov. Motorn startar långsamt och uppnår inte arbets- hastighet. Låg nätförsörjningsspänning. Skadad lindning. Utbränd kondensator. Be elleverantören kontrollera tillgänglig spänning. Låt utbildad personal inspektera maskinens motor. Låt behörig personal byta ut kondensatorn. Överdrivet motorbuller. Skadad lindning. Fel på motorn. Låt behörig personal inspektera motorn. Motorn uppnår inte full effekt. Överbelastat nät på grund av blixtnedslag, ap- parater eller andra motorer. Använd inte andra apparater eller motorer på nätet till vilket skärmaskinen är ansluten. Motorn överhettas enkelt Motorn är överbelastad; otillräcklig kylning av motorn Undvik överbelastning av motorn under arbete; avlägsna damm från motorn för att säkerställa optimal kylning av motorn Minskad skärkraft under sågning Sågbladet är för litet (har slipats för ofta) Justera ändstoppet för sågenheten Sågsnittet är ojämnt Sågbladet är slött; tandformen är inte lämplig för materialtjockleken Slipa om sågbladet eller använd ett passande sågblad Arbetsstycket klyvs eller spricker Skärtrycket är för högt eller är sågbladet inte lämpligt för användningsområdet Använd korrekt sågblad91

SÅGNING: 1 Ställ sågen på styrskenan. 2 Starta maskinen. 3 Tryck långsamt ner sågen till det inställda skärdjupet och för den framåt på styrskenan i en jämn rörelse. INSTICKSSÅGNING: Sågning: 1 Ställ sågen på styrskenan vid den markerade sågpunkten 2 Fäst anti-kickbackskyddet eller stoppet (tillbehör, medföljer ej) framför och bakom sågpunkten på styrskenan. 3 Starta maskinen. 4 Tryck långsamt ner sågen till det inställda skärdjupet och för den framåt på styrskenan i en jämn rörelse fram till den bortre sågpunkten. GERINGSSÅGNING: Vid geringssågning är det lämpligt att, efter placering av sågen på styrskenan, dra åt bägge inställningsskruvarna (E) ett halvt varvåt höger, för att undvika skevning av sågen vid lutning. Dra bara åt inställningsskruvarna (E) så långt, att sågen fortfarande kan skjutas på skenan. Därigenom kan personskador eller skador på maskinen undvikas. TILLBEHÖR Styrsystem 2 st styrskena 700 mm 1 st skenkoppling TILLBEHÖRSPAKET (DET ÄR INTE STANDARD I LEVERANSEN): 2 st skruvtvingar 1 st anti-kickbackskydd (stopp) STYRANORDNING (BILD 10, 11) Styrskenorna (A) möjliggör rena och exakta snitt och skyddar ytan från skador. Vid sågning med styrskena, är det genomsnittliga djupet 4,5 mm mindre än skalvärdet på maskinen. För bättre säkerhet kan man fästa styrskenan med skruv- tvingar (B). Anti-kickbackskyddet (D) garanterar en säker styrning när man för ner sågen i arbetsstycket. Med hjälp av skenkopplingen (F), kan man sammanfoga 2 styrskenor vilket möjliggör noggranna långa snitt Avståndet till guiden på styrskenan kan justeras med hjälp av de båda justerskruvarna (E). Med de medföljande tillbehören kan man utföra gerings- sågning, vinkelsnitt och andra passningsarbeten. När du först använder sågen på den alternativa styrskenan, måste den justeras för att kunna glida med minimal sidorörelse. Justeringsrattar (Fig. 10 „E“) finns monterade för att göra detta.

1. Placera sågen på styrskenan.

2. Vrid rattarna (Fig. 10 “E”) moturs tills de sitter fast

ordentligt. Vrid därefter medurs en aning för att tillåta spelrum. När fästet uppnår rätt läge, lås detta på plats genom att skruva ner insexskruvarna i mitten av varje ratt (insexnyckel 5 mm medföljer maskinen).

3. Dra sågen fram och tillbaka längs med styrskenan för

att säkerställa att den glider smidigt och jämnt. Justera på nytt om nödvändigt.

4. Framtida justering kan behövas beroende på hur sågen

används. Obs! Säkra alltid arbetsstycket så att det inte kan röra sig. För alltid maskinen framåt, dra aldrig mot kroppen.92

försäkrar härmed följande överensstämmelse en- ligt EU-direktiv och standarder för följande artikeln

Gåller endast EU-länder. Elektriska verktyg får inte kastas i hushållssoporna! Enligt direktivet 2012/19/EU som avser äldre elektrisk och elektronisk utrustning och dess tillämpning enligt nationell lagstiftning ska uttjänta eletriska verktyg sorteras separat och lämnas till miljövänlig återvinning.
