BRUKSANVISNING PL55Li SCHEPPACH

Batteridriven sänksåg Översättning från den ursprungliga bruksanvisningen

Förklaring av symbolerna Användningen av symboler i den här handboken ska göra dig uppmärksam på eventuella risker. Säkerhetssymbolerna och förklaringarna som anges i samband med dessa måste förstås. Varningarna i sig undanröjer inga risker och kan inte ersätta lämpliga åtgärder för att förebygga olyckor. Läs och beakta bruksanvisningen och säkerhetsupplysningarna före idrifttagande! Bär hörselskydd! Bär andningsskydd vid dammbildning! Bär skyddsglasögon! Obs! Skaderisk! Håll händerna borta från sågbladet när det är igång! m Varning! I denna bruksanvisning har vi markerat de avsnitt som har att göra med din säkerhet med denna symbol. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Innehållsförteckning: Sida:

10. Avfallshantering och återanvändning ................................................... 131

5. Vridknapp för vinkeljustering

6. Justerskruv för styrskena

7. Batteri (beroende på leveransinnehållet)

8. Kapacitetsindikering

9. Skärdjupsanslag med skärdjupsindikering

• Öppna förpackningen och ta försiktigt ut apparaten.

• Ta bort förpackningsmaterialet såväl som förpack- nings-/ och transportsäkringar (om sådana nns).

• Kontrollera om leveransomfattningen är komplett.

• Kontrollera om det nns några transportskador på apparaten och tillbehören.

• Bevara förpackningen fram tills att garantitiden gått ut, om möjlighet nns. m VARNING! Apparaten och förpackningsmaterialen är inga barnleksaker! Barn får inte leka med plastpåsar, folier eller smådelar! Det nns en sväljnings- och kväv- ningsrisk!

4. Korrekt användning

Maskinen får endast användas när den är i tekniskt perfekt skick i enlighet med dess avsedda använd- ningsområde och de instruktioner som anges i bruks- anvisningen och endast av personer som är fullstän- digt medvetna om de risker som är förbundna med användning av maskinen. Alla funktionsfel, i synner- het de som påverkar maskinens säkerhet, bör därför åtgärdas omedelbart. All annan typ av användning är förbjuden. Tillverka- ren är inte ansvarig för skador som orsakas av otillå- ten användning; ansvaret vilar endast på operatören. Säkerhets-, arbets- och underhållsinstruktioner från tillverkaren såväl som de tekniska data som anges i avsnitten för kalibrering och dimensioner måste re- spekteras. Relevanta olycksförebyggande föreskrifter och andra allmänt vedertagna säkerhetstekniska regler måste också respekteras.

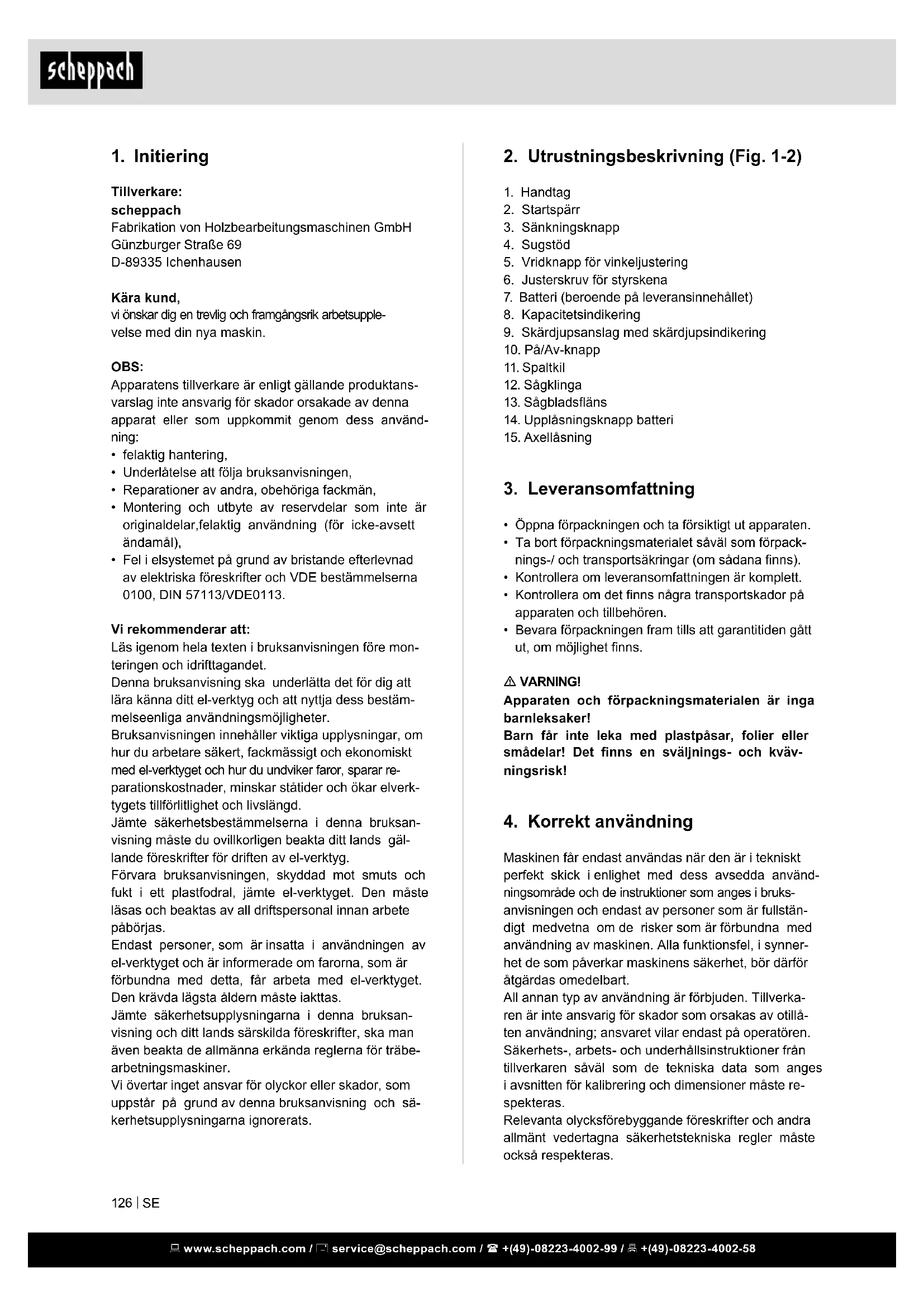

Tillverkare: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Kära kund, vi önskar dig en trevlig och framgångsrik arbetsupple- velse med din nya maskin. OBS: Apparatens tillverkare är enligt gällande produktans- varslag inte ansvarig för skador orsakade av denna apparat eller som uppkommit genom dess använd- ning:

• Underlåtelse att följa bruksanvisningen,

• Reparationer av andra, obehöriga fackmän,

• Montering och utbyte av reservdelar som inte är originaldelar,felaktig användning (för icke-avsett ändamål),

• Fel i elsystemet på grund av bristande efterlevnad av elektriska föreskrifter och VDE bestämmelserna 0100, DIN 57113/VDE0113. Vi rekommenderar att: Läs igenom hela texten i bruksanvisningen före mon- teringen och idrifttagandet. Denna bruksanvisning ska underlätta det för dig att lära känna ditt el-verktyg och att nyttja dess bestäm- melseenliga användningsmöjligheter. Bruksanvisningen innehåller viktiga upplysningar, om hur du arbetare säkert, fackmässigt och ekonomiskt med el-verktyget och hur du undviker faror, sparar re- parationskostnader, minskar ståtider och ökar elverk- tygets tillförlitlighet och livslängd. Jämte säkerhetsbestämmelserna i denna bruksan- visning måste du ovillkorligen beakta ditt lands gäl- lande föreskrifter för driften av el-verktyg. Förvara bruksanvisningen, skyddad mot smuts och fukt i ett plastfodral, jämte el-verktyget. Den måste läsas och beaktas av all driftspersonal innan arbete påbörjas. Endast personer, som är insatta i användningen av el-verktyget och är informerade om farorna, som är förbundna med detta, får arbeta med el-verktyget. Den krävda lägsta åldern måste iakttas. Jämte säkerhetsupplysningarna i denna bruksan- visning och ditt lands särskilda föreskrifter, ska man även beakta de allmänna erkända reglerna för träbe- arbetningsmaskiner. Vi övertar inget ansvar för olyckor eller skador, som uppstår på grund av denna bruksanvisning och sä- kerhetsupplysningarna ignorerats. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

• Kontrollera stickproppen och kabeln regelbundet för att förebygga faror. Låt bara en auktoriserad kundservice-verkstad byta vid skada. m VARNING! Detta el-verktyg skapar ett elektro- magnetiskt fält under drift. Detta fält kan påverka ak- tiva eller passiva medicinska implantat under vissa omständigheter. För att förminska risken för allvarliga eller dödliga skador, rekommenderar vi att personer med medicinska implantat rådfrågar sina läkare och tillverkaren av det medicinska implantatet, innan de manövrerar el-verktyget. Maskinspecika säkerhetsanvisningar för hand- cirkelsågar Sågprocedur

• m FARA: Håll inte dina händer inom skärområ- det eller nära bladet. Håll i handtaget med din andra hand eller ha handen på motorhuset. Om du håller i sågen med båda händerna kan de inte skadas av sågbladet. Enhandsmanövrering är tillå- ten endast i kombination med järnväg och tilt.

• Gripa inte under arbetsstycket. Skyddskåpan kan inte skydda dig från sågbladet under arbets- stycket.

• Justera skärdjupet till arbetsstyckets tjocklek. Det bör vara synas med mindre än en full sågtands djup under arbetsstycket.

• Har aldrig arbetsstycket som ska sågas i han- den eller lägg det på ditt ben. Säkra arbetss- tycket på ett stabilt underlag. Det är viktigt att säkra arbetsstycket noggrant för att undvika möj- ligheten till kroppskontakt, klämning av sågklingan eller för att minimera kontrollförlust.

• Ta inte tag i elverktyget på de isolerade grep- pytorna när du utför åtgärder där det använda verktyget kan komma i kontakt med dolda led- ningar eller den egna nätsladden. Kontakt med en strömförande ledning innebär att också elverk- tygets metalldelar blir strömförande och kan leda till elektriska stötar.

• Använd vid skärning alltid ett stopp eller en rak guideskena. Detta förbättrar noggrannheten i snit- tet och minskar risken för att sågbladet fastnar.

• Använd alltid sågblad av rätt storlek och med matchande fästhål (t.ex. stjärnformade eller runda). Blad som inte passar monteringsbeslagen av sågen går ojämnt och leder till kontrollförlust.

• Använd aldrig skadade eller felaktiga brickor eller bultar till sågbladet. Bladets brickor och bul- tar är speciellt utformade för din såg för att garan- tera optimal prestanda och tillförlitlighet.

• Bär lämpliga personliga skyddsutrustningar: Hörselskydd, skyddsglasögon, dammask vid arbe- ten som genererar damm, skyddshandskar vid be- arbetning av grova material och vid verktygsbyten. Maskinen får endast användas, underhållas och an- vändas av personer som är bekanta med maskinen och som har utbildats i drift och procedurer. Egen- mäktiga ändringar av maskinen frigör tillverkaren från allt ansvar för eventuella skador. Maskinen får endast användas tillsammans med ori- ginalextrautrustning och verktyg som är tillverkade av tillverkaren. Maskinen får inte användas med slipskivor. Beakta att våra apparater inte konstruerades bestäm- melseenligt för yrkesmässig, hantverksmässig eller industriell användning. Vi övertar inget ansvar om ap- paraten används i yrkesmässig, hantverksmässig eller industridrift såväl som vid jämförbara aktiviteter.

5. Säkerhetsanvisningar

Allmänna säkerhetsanvisningar

• m VARNING Läs alla säkerhetsvarningar och instruktioner. Om du inte följer säkerhetsvarning- ar och anvisningar kan detta leda till elstötar, brand och/eller allvarliga skador.

• Spara alla säkerhetsvarningar och anvisningar för framtida bruk.

• Begreppet „elverktyg“ som används i säkerhets- anvisningar hänför sig till nätdrivna elverktyg (med nätsladd). och på batteridriven elverktyg (utan nät- kabel). Maskinspecika säkerhetsanvisningar för batte- ripaket och laddare

• Den här laddaren kan användas av personer med minskad fysisk, sensorisk eller mental förmåga el- ler med bristande erfarenhet och kunskap, om de hålls under uppsikt eller har instruerats i säker an- vändning av apparaten och förstår riskerna i sam- band med detta. Barn får inte använda laddaren eller leka med den.

• Öppna inte batteripaket och laddare!

• Skydda laddaren mot metalldelar (t.ex. metallspån) eller vätskor!

• Använd inga nätaggregat eller externa batteripaket för att köra det batteridrivna elverktyget. Använd inga externa laddare till batteripaketens laddning

• Användning av tillbehör som tillverkaren inte god- känt kan leda till en elektrisk stöt och/eller allvarliga olyckor.

• Skydda batteripaketet mot värme > 50 °C, även mot t.ex. långvarigt solsken och eld!

• Släck aldrig brinnande li-jon-batterier med vatten! Använd sand eller brandlt.

• Skydda laddaren mot väta.

Skyddskåpans funktion

• Kontrollera före varje användning att skydds- kåpan kan stängas ordentligt. Använd inte så- gen om skyddskåpan inte kan röra sig fritt och om den inte stängs på en gång. Du ska aldrig klämma fast eller binda fast skyddskåpan i ett öppnat läge. Om sågen av misstag skulle ramla till golvet, kan skyddskåpan böjas. Kontrollera att skyddskåpan kan röra sig fritt och inte tar i andra delar, kontrollera vid alla skärvinklar och skärdjup.

• Kontrollera tillstånd och funktion av skyddskå- pans fjäder. Se till att sågen ses över innan du använder sågen, om skyddskåpan och fjädern inte fungerar som de ska. Skadade delar, klibbiga avlagringar eller ansamlingar av spån gör att den nedre skyddskåpans funktion kan fördröjas.

• Se till att säkra sågens styrplatta mot förytt- ning i sidled vid „nedsänkta snitt“ som inte ut- förs i rät vinkel. En föryttning i sidled kan leda till att sågbladet fastnar och därmed orsaka ett kast.

• Ställ inte undan sågen på arbetsbänken eller på golvet, utan att skyddskåpan täcker sågbladet. Ett oskyddat, efterföljande sågblad, yttar sågen i riktning mot sågriktningen och sågar allt som är i dess väg. Beakta därvid sågens fördröjning. Spaltkilens funktion

• Använd en spaltkil som passar till sågbladet som används. Spaltkilen måste vara starkare än såg- bladets stambladstjocklek, men tunnare än sågtan- dens bredd.

• Använd inte sågen om spaltkilen har blivit böjd. Även en liten störning kan bromsa stängningen av skyddskåpan. Fler säkerhetsanvisningar

• Undvik blockering i skyddskåpan (t.ex. vid plaster) eftersom säkerhetsfunktionen annars kan påver- kas.

• Under arbetet kan det bildas skadligt/giftigt damm (t.ex. blyhaltiga strykningar och en del träsorter). Beröring eller inandning av detta damm kan innebära en hälsorisk för användaren eller per- soner som benner sig i närheten. Följ säkerhets- anvisningarna som gäller i ditt land. Rekyler - orsak och motsvarande säkerhetsan- visningar

• Ett kast är en plötslig reaktion på grund av att såg- bladet kläms, fastnar eller är dåligt justerat, vilket leder till att ett okontrollerat sågblad lyfts upp från arbetsstycket och yttas i riktning mot användaren.

• Om sågbladet fastnar i sågspalten, blockeras det, och motoreffekten gör att sågen kastas tillbaka mot användaren.

• Om sågbladet vrids i sågsnittet eller är dåligt jus- terat kan sågtänderna på bladets baksida fastna i ytan på arbetsstycket, vilket gör att bladet hoppar ut ur sågspalten och sågen kastas tillbaka mot an- vändaren. Ett kast är resultatet av en felaktig eller bristfällig an- vändning av sågen. Kast kan förhindras genom att ta lämpliga försiktighetsåtgärder såsom beskrivs nedan.

• Håll sågen stadigt med båda händerna och pla- cera armarna i en position där man kan fånga upp kastets bakåt riktade kraft. Ställ dig alltid vid sidan av sågbladet, placera aldrig bladet i linje med din kropp. Vid ett kast kan cirkelsågen hoppa bakåt, men användaren kan genom lämpliga försiktighetsåtgärder fånga upp kastet.

• Om sågbladet fastnar eller om du avbryter arbe- tet, ska du stänga av sågen och hålla den stilla i materialet tills sågbladet har stannat. Försök aldrig att avlägsna sågen från arbetsstycket el- ler att dra den bakåt, så länge bladet rör sig, an- nars kan ett kast uppstå. Identiera och korrigera orsaken till varför sågbladet fastnade.

• När du vill starta om en såg som sitter i arbets- stycket, ska du centrera sågbladet i sågspalten och kontrollera att sågtänderna inte fastnar i arbetsstycket. Om bladet fastnar kan den hoppa ut ur arbetstycket eller orsaka kast om sågen star- tas igen.

• Ge stöd åt de stora plattorna för att minska ris- ken för kast på grund av ett sågblad som fast- nat. Stora plattor kan böja under sin egen vikt. Plat- torna måste stödjas på båda sidorna, båda nära sågspalten och på kanterna.

• Använd inga slöa eller skadade sågblad. Såg- blad med trubbiga eller dåligt justerade sågtänder orsakar förhöjd friktion, klämning av sågbladet och kast på grund av en för smal sågspalt.

• Dra fast skärdjups- och skärvinkelinställningar innan du börjar såga . När du ändrar inställning- ar under pågående sågning, kan bladet fastna och kast kan uppstå.

• Var särskilt försiktig när du gör „nedsänk- ta snitt“ i bentliga väggar eller inom andra icke-synliga områden. Det nedsänkta sågbladet kan vid sågning fastna i dolda föremål och orsaka ett kast. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Skärdjupsjustering Skärdjupet kan ställas in från 0–55 mm på skärdjup- sanslaget (9). Nu kan sågaggregatet tryckas ner till det inställda skärdjupet. Skärdjup utan styrskena: max. 55 mm Skärdjup med styrskena: max. 49,5 mm Ställa in skärvinkel mellan 0° och 45°:

• Öppna vridknapparna (5)

• Sväng sågaggregatet till den önskade skärvinkeln.

• Stäng vridknapparna (5)

• De båda lägena (0° och 45°) är inställda hos tillverkaren. Byta sågblad m OBS! Ta ur batteriet före sågbladsbytet. Bär handskar när sågblad hanteras.

1. Skjut startspärren (2) till OFF-positionen.

2. Tryck ner handtagen (1) så långt att sågaggrega-

3. Aktivera axellåsningen (15) och vrid sågbladet

(12) tills det hakar fast.

4. Öppna änsskruven med den medföljande nyck-

5. Ta först bort sågbladsänsen (13) och sedan såg-

6. Sätt sedan in det nya sågbladet (12) och såg-

bladsänsen (12). m OBS! Tänk på åt vilket håll sågbladet roterar.

7. Sätt tillbaka änsskruven och dra fast den.

8. Ställ tillbaka sågen i utgångspositionen, i ON-lä-

get, genom att trycka på startspärren (2).

8. Arbeta med maskinen

Under arbetet ska alla inledande säkerhetsanvisning- ar och följande regler följas:

• Sätt bara elverktyget mot arbetsstycket när det är startat.

• Använd bara maskinen när den fungerar korrekt.

• Undersök om det nns skador på elverktyget och sågbladet efter att verktyget fallit ner. Skadade delar ska repareras före användningen. Skadade maskiner kan leda till personskador och osäkerhet hos maskinen.

• Sätt alltid fast arbetsstycket på sådant sätt att det inte kan röra sig under bearbetningen.

• Håll alltid i elverktyget med båda händerna på handtagen (1) vid arbete. Detta minskar risken för personskador och är en förutsättning för exakt ar- bete.

• Skjut alltid sågen framåt. Dra den aldrig bakåt mot dig.

Motorspänning 36 V Varvtal (tomgång) 4300 min

Sågbladets lutning 0-45° Skärdjup 0° 55 mm Skärdjup 45° 41 mm Sågbladsmått 160 x 20 mm Vikt (utan batteri) 5,3 kg Emissionsvärden De enligt SS-EN 60745 fastställda värdena är van- ligtvis: Ljudtrycksnivå L

103 dB(A) Osäkerhet K 3 dB(A) VAR FÖRSIKTIG! Buller som uppstår under arbetet skadar hörseln Använd ett hörselskydd! Vibrationsemissionsvärde a

(vektorsumma i tre rikt- ningar) och osäkerhet K fastställt enligt SS-EN 60745: Vibrationsemissionsvärde a h, W 3,24 m/s

De angivna emissionsvärdena (vibration, buller)

• används till maskinjämförelsen,

• är även lämpliga för en preliminär bedömning av vibrations- och bullerbelastningen vid drift,

• representerar elverktygets huvudsakliga använd- ningar. Ökning möjlig vid andra användningar, med andra insatsverktyg eller vid otillräckligt underhåll. Beakta maskinens tomgångs- och driftstoppstider!

Sätta i batteri (g.3) Skjut in ett batteri (7) som är godkänt för laddaren i facket, tills det hakar fast. Batteriets laddningsstatus (g 2) Tryck på batterisymbolen på kapacitetsindikeringen (8) för att visa batteriets (7) laddningsstatus. Ta ur batteri (g.2) När batteriet (7) ska tas bort trycker man in båda upplåsningsknapparna (14) och drar ut batteriet (7) ur laddaren. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

9. Rengöring, underhåll och lagring

• Ta alltid av batteripaketet från elverktyget före alla underhålls- och servicearbeten!

• Alla underhålls- och reparationsarbeten som krä- ver att motorhuset öppnas får bara utföras av en behörig kundserviceverkstad. Rengöring

• Se till att maskinen är så fri från damm och smuts som möjligt. Torka av maskinen med en ren trasa, eller blås ren den med tryckluft med lågt tryck.

• Vi rekommenderar att maskinen rengörs direkt ef- ter varje användning.

• Rengör maskinen regelbundet med en fuktig trasa och lite såpa. Använd inga rengörings- eller lös- ningsmedel. De skulle kunna angripa maskinens plastdelar. Se till att det inte tränger in vatten i ma- skinen. Beakta följande information:

• Se till att kylluftsöppningarna i huset alltid är fria och rena för att säkra luftcirkulationen.

• Sug ren alla öppningar för att ta bort träsplitter och -spån från elverktyget.

• Håll anslutningskontakterna på elverktyg, laddare och batteripaket rena. Serviceinformation Kom ihåg att följande delar i denna produkt är utsat- ta för ett bruksmässigt och naturligt slitage samt att följande delar krävs som förbrukningsmaterial. Slita- gedelar* Kolborste såg blad, Batterier; uppladdnings- bara

• ingår inte tvunget i leveransomfattningen! Information om batteripaketen

• Lagring på sval, torr plats i en temperatur från 5 °C till 25 °C.

• Skydda batteripaket mot fuktighet och vatten samt mot värme.

• Låt inte tomma batteripaket sitta i laddaren under mer än ca. en månad när laddaren är skild från nä- tet. Risk för djupurladdning!

• Om li-jon-batteripaket lagras under längre tid utan användning ska de vara laddade med 40 % kapa- citet.

• Anpassa matningshastigheten för att undvika att skären på sågbladet överhettas, och att plasten smälter vid kapning av plaster.

• Använd andningsmask vid dammalstrande arbe- ten. Start och avstängning av maskinen

• Skjut startspärren (2) till ON-läge och tryck på På-/ Av-reglaget (10) (trycka = På/släppa = AV).

• Skjut startspärren (2) åt höger när sågningen är avslutad. Sågning

1. Placera den främre delen av maskinen på arbets-

2. Sätt på maskinen med hjälp av på/av-knappen (4)

3. Tryck i sänkknappen (3)

4. För sågen nedåt för att nå skärdjupet

5. För sågen framåt i en jämn rörelse

6. Efter att du har sågat klart sågsnittet stänger du

av maskinen och lyfter du upp sågklinga Sänksågning (Bild 5)

1. Placera sågen på arbetsstycket.

2. Ställ snittmarkeringen med den bakre pilen (A) på

den markerade insättningspunkten

3. Sätt på maskinen och tryck ner sågen till de förin-

4. Skjut fram sågen tills snittmarkeringen (C) har

nått den markerade punkten

5. Efter att du har gjort klart sänksnittet lyfter du upp

sågklingan och stänger av sågen Sågning med skenor

1. Sätt maskinen i guiden på skenan. Minska styrav-

ståndet med justerskruven (6) vid behov. Om det nns en risk att justerskruven lossnar av sig själv, kan den efterjusteras med hjälp av medföljande insexnyckel.

2. Sätt på maskinen med hjälp av på/av-knappen.

3. Tryck i sänkknappen (3).

4. För sågen nedåt för att nå skärdjupet. Vid första

användningen sågas gummiläppen av vilket gör att det nns ett garanterat splitterskydd fram till sågklingan.

5. För sågen framåt i en jämn rörelse.

6. Efter att du har sågat färdigt sågsnittet stänger du

av maskinen och lyfter upp sågklingan. Sågning med frånsug Anslut sugslangen på rörfästet - Ø 38 mm (4). www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

Problem Möjlig orsak Åtgärd Motorn fungerar inte. Batteri ej insatt Sätt i batteri Batteri ej laddat Ladda batteri Batteri/maskin defekt Låt fackverkstad kontrollera/reparera batteri/ma- skin. Motorn överhettas en- kelt Motorn är överbelastad; otillräcklig kylning av motorn Undvik överbelastning av motorn under arbete; avlägsna damm från motorn för att säkerställa optimal kylning av motorn Minskad skärkraft un- der sågning Sågbladet är för litet (har slipats för ofta) Justera ändstoppet för sågenheten Sågsnittet är ojämnt Sågbladet är slött; tandformen är inte lämp- lig för materialtjockleken Slipa om sågbladet eller använd ett passande sågblad Arbetsstycket klyvs el- ler spricker Skärtrycket är för högt eller är sågbladet inte lämpligt för användningsområdet Använd korrekt sågblad Genom korrekt kassering av denna produkt kommer du att bidra till en effektiv användning av naturresur- ser. För information om kassering av uttjänt utrust- ning för återvinning, kontakta kommunen för att ta reda på var din närmsta återvinningscentral nns för deponering av elektrisk och elektronisk utrustning.

10. Avfallshantering och

återanvändning Apparaten ligger i en förpackning för att förhindra transportskador. Denna förpackning är råmaterial och därmed återanvändbar eller kan lämnas in till återvinningen. Apparaten och dess tillbehör består av olika material, som t.ex. metall och plast. Lämna in defekta kompo- nenter till återvinningsstation för korrekt hantering av sopor. Fråga i fackhandeln eller hos kommunförvalt- ningen. Släng inte gamla apparater tillsammans med hushållsavfall! Denna symbol anger att produkten inte får kas- tas tillsammans med hushållsavfall i enlighet med direktivet om avfall som utgörs av eller innehåller elektriska eller elektroniska produk- ter (2012/19/EU) och nationell lagstiftning. Produkten ska lämnas in på en för ändamålet avsedd uppsam- lingsplats. Inlämning kan eventuellt göras på platsen för inköpet av produkten eller på en uppsamlingsplats för återvinning av elektriska och elektroniska produk- ter. Felaktig hantering av avfall kan på grund av de potentiellt farliga ämnen som ofta ingår i elektrisk och elektronisk utrustning ha en negativ inverkan på mil- jön och människors hälsa. www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58

m OBS! Säkra alltid arbetsstycket på sådant sätt att det inte kan förskjutas. Skjut alltid maskinen framåt, aldrig mot kroppen. Sågning:

1. Ställ sågen på styrskenan.

3. Tryck långsamt ner sågen till det inställda skär-

djupet och för den framåt på styrskenan i en jämn rörelse. Instickssågning Sågning:

1. Ställ sågen på styrskenan vid den markerade

2. Fäst anti-kickbackskyddet eller stoppet (tillbehör,

medföljer ej) framför och bakom sågpunkten på styrskenan.

4. Tryck långsamt ner sågen till det inställda skär-

djupet och för den framåt på styrskenan i en jämn rörelse fram till den bortre sågpunkten. Tippningsskydd: Vid geringskapning rekommenderas att ett tippnings- skydd används. Detta förhindrar att maskinen tippar åt sidan när den lutar. På detta sätt kan personskador eller skador på ma- skinen undvikas.

I den här beskrivningen kan det nnas beskrivna tillbehör som inte ingår i leveransen av din ma- skin! Styranordning (bild 1.1, 1.2) Styrskenorna (A) möjliggör rena och exakta snitt och skyddar ytan från skador. Vid sågning med styrskena, är det genomsnittliga djupet 4,5 mm mindre än skalvärdet på maskinen. För bättre säkerhet kan man fästa styrskenan med skruvtvingar (B). (ingår inte i leveransen) Med tippningsskyddet (C) förhindras att sänksågen tippar vid geringskapning och inställningsarbeten. Anti-kickbackskyddet (D) garanterar en säker styr- ning när man för ner sågen i arbetsstycket. (ingår inte i leveransen) Med hjälp av skenkopplingen (F), kan man samman- foga 2 styrskenor vilket möjliggör noggranna långa snitt Avståndet till guiden på styrskenan kan justeras med hjälp av de båda justerskruvarna (E). Med de medföljande tillbehören kan man utföra ge- ringssågning, vinkelsnitt och andra passningsarbe- ten. Styrskena

1. Placera sågen på styrskenan.

2. Vrid rattarna (Fig. 10 “E”) moturs tills de sitter fast

ordentligt. Vrid därefter medurs en aning för att tillåta spelrum. När fästet uppnår rätt läge, lås det- ta på plats genom att skruva ner insexskruvarna i mitten av varje ratt (insexnyckel 5 mm medföljer maskinen).

3. Dra sågen fram och tillbaka längs med styrskenan

för att säkerställa att den glider smidigt och jämnt. Justera på nytt om nödvändigt. Framtida justering kan behövas beroende på hur så- gen används. Splitterskydd Styrskenan har ett splitterskydd som måste skäras till före första användningen.

1. Sätt fast skenan på ett trästycke med skruvtving-

2. Ställ in styrspelet på skenan med de båda juster-

3. Ställ in sänksågen på ca. 6 mm skärdjup,

4. Sätt sågen på skenans bakre ände.

5. Starta maskinen, pressa ner ända till inställt skär-

djup och skär till splitterskyddet i full längd, i ett arbetssteg utan att avbryta.

6. Nu motsvarar spiltterskyddets kant exakt sågbla-
