KÄYTTÖOHJE PL45 SCHEPPACH

Pyörösaha Käännös alkuperäisestä käyttöohjeesta

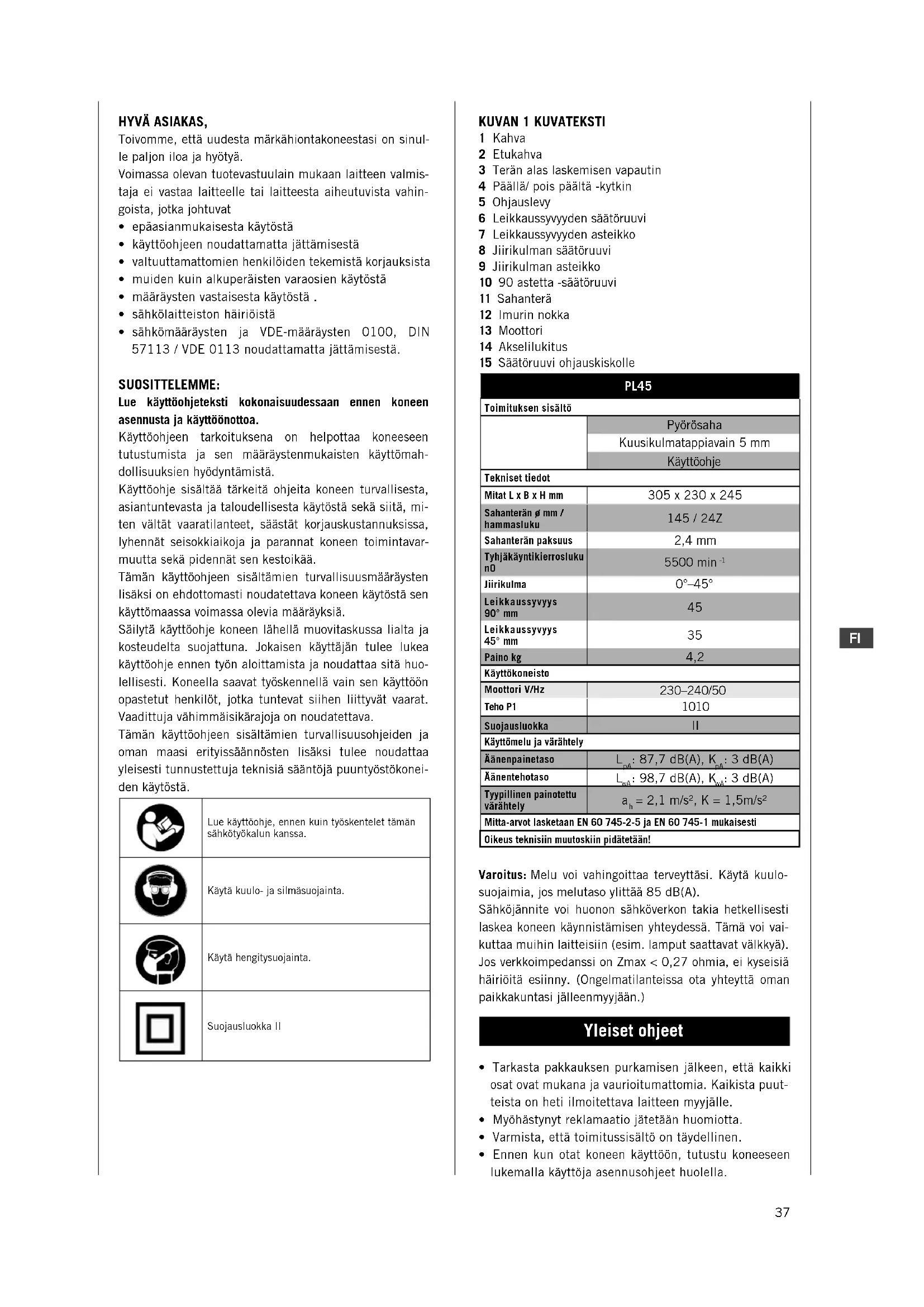

HYVÄ ASIAKAS, Toivomme, että uudesta märkähiontakoneestasi on sinul- le paljon iloa ja hyötyä. Voimassa olevan tuotevastuulain mukaan laitteen valmis- taja ei vastaa laitteelle tai laitteesta aiheutuvista vahin- goista, jotka johtuvat

• epäasianmukaisesta käytöstä

• käyttöohjeen noudattamatta jättämisestä

• valtuuttamattomien henkilöiden tekemistä korjauksista

• muiden kuin alkuperäisten varaosien käytöstä

• määräysten vastaisesta käytöstä .

• sähkölaitteiston häiriöistä

• sähkömääräysten ja VDE-määräysten 0100, DIN 57113 / VDE 0113 noudattamatta jättämisestä. SUOSITTELEMME: Lue käyttöohjeteksti kokonaisuudessaan ennen koneen asennusta ja käyttöönottoa. Käyttöohjeen tarkoituksena on helpottaa koneeseen tutustumista ja sen määräystenmukaisten käyttömah- dollisuuksien hyödyntämistä. Käyttöohje sisältää tärkeitä ohjeita koneen turvallisesta, asiantuntevasta ja taloudellisesta käytöstä sekä siitä, mi- ten vältät vaaratilanteet, säästät korjauskustannuksissa, lyhennät seisokkiaikoja ja parannat koneen toimintavar- muutta sekä pidennät sen kestoikää. Tämän käyttöohjeen sisältämien turvallisuusmääräysten lisäksi on ehdottomasti noudatettava koneen käytöstä sen käyttömaassa voimassa olevia määräyksiä. Säilytä käyttöohje koneen lähellä muovitaskussa lialta ja kosteudelta suojattuna. Jokaisen käyttäjän tulee lukea käyttöohje ennen työn aloittamista ja noudattaa sitä huo- lellisesti. Koneella saavat työskennellä vain sen käyttöön opastetut henkilöt, jotka tuntevat siihen liittyvät vaarat. Vaadittuja vähimmäisikärajoja on noudatettava. Tämän käyttöohjeen sisältämien turvallisuusohjeiden ja oman maasi erityissäännösten lisäksi tulee noudattaa yleisesti tunnustettuja teknisiä sääntöjä puuntyöstökonei- den käytöstä. Lue käyttöohje, ennen kuin työskentelet tämän sähkötyökalun kanssa.Käytä kuulo- ja silmäsuojainta.Käytä hengitysuojainta.Suojausluokka II KUVAN 1 KUVATEKSTI 1 Kahva 2 Etukahva 3 Terän alas laskemisen vapautin 4 Päällä/ pois päältä -kytkin 5 Ohjauslevy 6 Leikkaussyvyyden säätöruuvi 7 Leikkaussyvyyden asteikko 8 Jiirikulman säätöruuvi 9 Jiirikulman asteikko 10 90 astetta -säätöruuvi 11 Sahanterä 12 Imurin nokka 13 Moottori 14 Akselilukitus 15 Säätöruuvi ohjauskiskolle PL45 Toimituksen sisältö Pyörösaha Kuusikulmatappiavain 5 mm Käyttöohje Tekniset tiedotMitat L x B x H mm 305 x 230 x 245 Sahanterän ø mm / hammasluku 145 / 24Z Sahanterän paksuus 2,4 mm Tyhjäkäyntikierrosluku

Jiirikulma 0°–45° Leikkaussyvyys 90° mm Leikkaussyvyys 45° mm Paino kg 4,2 KäyttökoneistoMoottori V/Hz 230–240/50 Teho P1 Suojausluokka Käyttömelu ja värähtelyÄänenpainetaso

: 3 dB(A) Tyypillinen painotettu värähtely

= 2,1 m/s², K = 1,5m/s² Mitta-arvot lasketaan EN 60 745-2-5 ja EN 60 745-1 mukaisestiOikeus teknisiin muutoskiin pidätetään! Varoitus: Melu voi vahingoittaa terveyttäsi. Käytä kuulo- suojaimia, jos melutaso ylittää 85 dB(A). Sähköjännite voi huonon sähköverkon takia hetkellisesti laskea koneen käynnistämisen yhteydessä. Tämä voi vai- kuttaa muihin laitteisiin (esim. lamput saattavat välkkyä). Jos verkkoimpedanssi on Zmax < 0,27 ohmia, ei kyseisiä häiriöitä esiinny. (Ongelmatilanteissa ota yhteyttä oman paikkakuntasi jälleenmyyjään.) Yleiset ohjeet

• Tarkasta pakkauksen purkamisen jälkeen, että kaikki osat ovat mukana ja vaurioitumattomia. Kaikista puut- teista on heti ilmoitettava laitteen myyjälle.

• Myöhästynyt reklamaatio jätetään huomiotta.

• Varmista, että toimitussisältö on täydellinen.

• Ennen kun otat koneen käyttöön, tutustu koneeseen lukemalla käyttöja asennusohjeet huolella.38

• Käytä vain alkuperäisiä scheppach-lisävarusteita ja va- raosia. Niitä saat scheppach-laitemyyj ältäsi.

• Kun tilaat osia, muista mainita tuotenumero ja tyyppi sekä koneesi valmistusvuosi. Työskentelyturvallisuuden kannalta tärkeät kohdot on mer- kitty tällä merkillä: m m Yleiset turvallisuusohjeet sähkötyökaluille

• VAROITUS Lue kaikki turvallisuusohjeet ja määräykset. Turvallisuusohjeiden ja määräysten noudattamisen lai- minlyönti voi aiheuttaa sähköiskun, tulipalon ja/tai vai- keita vammoja.

• Säilytä kaikkia turvallisuusohjeita ja määräyksiä mahdol- lisia vaaratilanteita varten.

• Turvallisuusohjeissa käytetty ilmaus “sähkötyökalu“ viittaa verkkokäyttöisiin sähkötyökaluihin (verkkokaa- peli mukana).

1) Työpaikkaturvallisuus

a) Pidä työskentelyalueesi puhtaana ja hyvin valaistuna. Epäjärjestys tai valaisemattomat työskentelyalueet voivat johtaa onnettomuuksiin. b) Älä tee töitä sähkötyökalulla räjähdysvaarallisessa ym- päristössä, jossa on syttyviä nesteitä, kaasuja tai pölyjä. Sähkötyökalut synnyttävät kipinöitä, jotka voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja muut ihmiset kaukana sähkötyökalun käytön aikana. Ajatusten suuntautuessa muualle he voivat menettää kontrollin laitteeseen.

2) Sähköturvallisuus

a) Sähkötyökalun liitäntäpistokkeen täytyy sopia pisto- rasiaan. Pistoketta ei saa muuttaa millään tavalla. Älä käytä adapteripistoketta yhdessä suojamaadoitettujen sähkötyökalujen kanssa. Kun pistokkeita ei muuteta, ja pistorasiat ovat sopivia, vähenee sähköiskun riski. b) Vältä vartalokosketusta maadoitettujen pintojen, kuten putkien, lämpöpattereiden, liesien ja jääkaappien kans- sa. Riski sähköiskuun lisääntyy, kun vartalosi on maa- doitettu. c) Pidä sähkötyökalusi kaukana sateesta tai kosteudes- ta. Veden joutuminen sähkötyökalun sisään lisää sähkö- iskun riskiä. d) Älä käytä kaapelia väärin, kun kannat sähkötyökalua tai kun ripustat tai vedät pistokkeen pistorasiasta. Pidä kaapeli kaukana kuumuudesta, öljystä, terävistä reunois- ta tai liikkuvista laiteosista. Vaurioitunut tai sotkeutunut kaapeli lisää sähköiskun riskiä. e) Kun työskentelet sähkötyökalun kanssa ulkona, käytä vain sellaista jatkojohtoa, joka on tarkoitettu myös ul- koalueelle. Ulkoalueelle tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. f) Mikäli sähkötyökalua on pakko käyttää kosteassa ym- päristössä, käytä vikavirtasuojakytkintä. Vikavirtasuojaky- tkimen käyttö vähentää sähköiskun riskiä.

3) Käyttäjäturvallisuus

a) Ole tarkkaavainen, kiinnitä huomiota siihen, mitä teet, ja käytä tervettä järkeä työskentelyssä sähkötyöka- lun kanssa. Älä käytä sähkötyökalua, jos olet väsynyt tai olet huumeiden, alkoholin tai lääkeaineiden vaikutuksen alaisena. Huolimattomuuden hetki sähkötyökalun käytös- sä voi johtaa vakaviin vammoihin. b) Käytä henkilökohtaista suojavarustusta ja aina suoja- laseja. Vammojen riski vähentyy, kun käytät henkilökoh- taista suojavarustusta (kuten pölymaskia, liukumattomia turvakenkiä, suojakypärää tai kuulosuojaimia riippuen sähkötyökalun tyypistä ja käytöstä). c) Vältä tahatonta käyttöönottoa. Varmista, että sähköty- ökalu on sammutettu, ennen kuin liität sen sähkönsyöt- töön, nostat tai kannat sitä. Jos sinulla on sähkötyökalua kantaessasi sormi katkaisimella tai laite kytkettynä säh- könsyöttöön, voi tämä johtaa tapaturmiin. d) Poista säätötyökalut tai ruuviavain, ennen kuin käynni- stät sähkötyökalun. Työkalu tai avain, joka on pyörivässä laiteosassa, voi johtaa vammoihin. e) Vältä epänormaalia asentoa. Huolehdi turvallisesta asennosta ja pidä aina tasapaino. Siten voit paremmin kontrolloida sähkötyökalua odottamattomilta tilanteilta. f) Käytä sopivaa vaatetusta. Älä käytä pitkää vaatetusta tai koruja. Pidä hiukset, vaatetus ja käsineet kaukana liikkuvista osista. Irrallinen vaatetus, koru tai pitkät hi- ukset voivat tarttua liikkuviin osiin. g) Kun voidaan asentaa pölyimuri- ja keräyslaitteisto, var- mista, että ne on kytketty ja että niitä käytetään oikein. Pölyimurin käyttäminen voi vähentää pölystä aiheutuvia vaaratilanteita.

4) Sähkötyökalun käyttö ja käsittely

a) Älä ylikuormita laitetta. Käytä työhösi sitä varten tar- koitettua sähkötyökalua. Sopivalla sähkötyökalulla ty- öskentelet paremmin ja turvallisemmin ilmoitetulla te- hoalueella. b) Älä käytä sähkötyökalua, jonka katkaisin on viallinen. Sähkötyökalu, jota ei enää voida käynnistää tai sam- muttaa, on vaarallinen, ja se täytyy korjata. c) Irrota pistoke pistorasiasta, ennen kuin teet muutoksia laitesäätöihin, vaihdat varaosia tai panet laitteen syrjään. Nämä varotoimenpiteet estävät sähkötyökalun tahatto- man käynnistymisen. d) Säilytä käyttämättömiä sähkötyökaluja lasten ulottu- mattomissa. Älä anna sellaisten henkilöiden käyttää lai- tetta, jotka eivät ole perehtyneet tai eivät ole lukeneet näitä ohjeita. Sähkötyökalut ovat vaarallisia, kun niitä käyttävät kokemattomat henkilöt. e) Hoida sähkötyökaluja huolellisuudella. Tarkista, toi- mivatko liikkuvat osat moitteettomasti, etteivät ne ole juuttuneita, ovatko osat rikki tai niin vaurioituneita, että sähkötyökalun toiminta on rajoittunutta. Korjauta vauri- oituneet osat ennen laitteen käyttämistä. Monissa onnet- tomuuksissa on syynä huonosti huolletut sähkötyökalut. f) Pidä leikkaustyökalut terävinä ja puhtaina. Huolellises- ti hoidetut leikkaustyökalut, joissa on terävät leikkausreunat juuttuvat vähemmän ja ovat helpompia ohjata. g) Käytä sähkötyökalua, lisätarvikkeita, käyttötyökaluja, jne. näiden ohjeiden mukaisesti. Ota huomioon samalla työolosuhteet ja toteutettava toiminta. Sähkötyökalujen käyttö muuhun kuin suunniteltuihin so- vellutuksiin voi johtaa vaaratilanteisiin.39

a) Pidä sahaa tiukasti molemmilla käsillä ja vie kätesi asentoon, jossa voit torjua takaiskun voimat. Pysyttäydy aina sivuttain sahanterään, älä koskaan vie sahanterää vartalolinjallesi. Takaiskussa sahanterä voi hypätä taak- sepäin, mutta ohjaushenkilö voi hallita takaiskuvoimat sopivilla varotoimenpiteillä. b) Mikäli sahanterä juuttuu tai keskeytät työskentelyn, sammuta saha ja pidä työkappaletta rauhallisesti, kunnes sahanterä on pysähtynyt. Älä koskaan yritä poistaa sahaa työkappaleesta tai vetää sitä taaksepäin, niin kauan kuin sahanterä liikkuu, muuten voi seurata takaisku. Selvitä ja korjaa syy, joka aiheutti sahanterän juuttumisen. c) Kun haluat jälleen käynnistää sahan, joka on työk- appaleessa, keskitä sahanterä sahausraossa ja tarkista, etteivät sahan hampaat ole hakautuneet työkappalee- seen. Jos sahanterä juuttuu, voi se liikkua pois työkap- paleesta tai aiheuttaa takaiskun, kun saha käynnistetään uudestaan. d) Käytä keppiä suurille levyille välttääksesi takaiskun riskin, joka johtuu juuttuneesta sahanterästä. Suuret le- vyt voivat taipua niiden omasta painostaan. Levyjä täytyy työntää kepillä molemmilta puolilta, sekä sahausraon lä- hellä, että myös reunassa. e) Älä käytä tylsiä tai vaurioituneita sahanteriä. Sahan- terät, jotka ovat tylsiä tai joiden hampaat on väärin suun- nattu, aiheuttavat liian kapeiden sahausrakojen tapauk- sessa lisääntynyttä hankausta, sahanterän juuttumista ja takaiskua. f) Kiristä ennen sahausta leikkaussyvyys- ja leikkauskul- man säädöt. Jos säädöt muuttuvat sahauksen aikana, voi sahanterä juuttua, ja tämä taas johtaa takaiskuun. g) Ole erityisen varovainen “upotusleikkauksissa“ ole- massa oleviin seinämiin tai muihin tarkastamattomiin alueisiin. Upotettu sahanterä voi lukkiutua sahattaessa taipuneisiin kohteisiin ja aiheuttaa takaiskun. mTurvallisuusohjeet upotussahaukseen a) Tarkista ennen jokaista käyttöä, sulkeutuuko suojus moitteettomasti. Älä käytä sahaa, jos suojus ei ole va- paasti liikkuva eikä sulkeudu heti. Älä koskaan purista tai sido suojusta avatussa asennossa. Jos saha putoaa tahattomasti lattialle, voi suojus taipua. Varmista, että suojus liikkuu vapaasti ja ettei se missään leikkauskul- missa ja –syvyyksissä koske joko sahanterään tai muihin osiin. b) Tarkista suojusta varten olevan jousen kunto ja toimin- ta. Huollata saha ennen käyttöä, jos suojus ja jousi eivät toimi moitteettomasti. Vaurioitunet osat, tahmeat lastu- jen kerrostumat tai kertymät saavat alemman suojuksen toimimaan viiveellä. c) Varmista “upotusleikkauksessa“, jota ei suoriteta su- orassa kulmassa, sahan ohjauslevyt sivuttaista siirtymää vastaan. Sivuttainen siirtymä voi johtaa sahanterän ju- uttumiseen ja siten takaiskuun. d) Älä jätä sahaa työpöydälle tai lattialle, ilman että suo- jus peittää sahanterän. Suojaamaton, jälkikäyvä sahante- rä liikuttaa sahaa leikkaussuuntaa vastaan ja sahaa sitä, mitä sillä on tiellä. Huomaa siten sahan jälkikäyntiaika.

a) Anna vain pätevien ammattilaisten korjata sähkötyöka- lusi ja käytä vain alkuperäisvaraosia. Siten varmistetaan se, että sähkötyökalun turvallisuus säilyy. m Turvallisuusohjeet kaikille sahoille a) VAARA: Älä vie käsiäsi sahausalueelle tai sahanterälle. Pidä toisella kädelläsi lisäkahvasta tai moottorin kuores- ta. Kun pidät molemmilla käsilläsi sahasta, kädet eivät voi vahingoittua sahanterästä. b) Älä tartu työkappaleen alta. Suojus ei pysty suojaama- an työkappaleen alta sahanterän etupuolella. c) Sovita leikkaussyvyys työkappaleen paksuuteen. Vä- hemmän kuin yhden täyden hampaan korkeuden tulee olla näkyvissä työkappaleen alapuolella. d) Älä koskaan pidä sahattavaa työkappaletta tiukasti kädessä tai jalalla. Varmista työkappale vakaalla kiinni- tyksellä. On tärkeää, että työkappale on kiinnitetty hyvin, jotta minimoidaan vartalonkosketuksen vaara, sahanterän juuttuminen tai kontrollin menettäminen. e) Tartu sähkötyökaluun eristetyistä tartuntapinnoista, kun suoritat työskentelyä, jossa käyttötyökalu voi osua kätkettyihin sähköjohtoihin tai omaan verkkokaapeliin. Kosketus jännitteellisen johdon kanssa tekee myös säh- kötyökalun metalliosat jännitteellisiksi ja johtaa sähkö- iskuun. f) Käytä pitkittäisleikkauksessa aina vastetta tai suoraa reunaohjausta. Tämä parantaa leikkaustarkkuutta ja pienentää sahan- terän juuttumisen mahdollisuutta. g) Käytä aina sahanteriä, jotka ovat oikean kokoisia ja joissa on sopiva kiinnitysaukko (esim. tähtimuotoinen tai pyöreä). Sahanterät, jotka eivät sovi sahan kiinnitystar- vikkeisiin, käyvät epätasaisesti, mikä johtaa kontrollin menettämiseen. h) Älä koskaan käytä vaurioituneita tai vääriä sahanterän aluslevyjä tai -ruuveja. Sahanterän aluslevyt ja –ruuvit on suunniteltu erityisesti sahasi parasta mahdollista suorituskykyä ja käyttöturval- lisuutta varten. m Lisäturvallisuusohjeet kaikille sahoille Takaiskun syyt ja välttäminen: Takaisku on äkillinen reaktio, joka on seurausta hakautu- vasta, juuttuvasta tai väärin suunnatusta sahasta. Tämä aiheuttaa sen, että kontrolloimaton saha kohoaa ylös ja liikkuu ulos työkappaleesta käyttöhenkilön suuntaan. Kun sahanterä hakautuu tai juuttuu sulkeutuvaan sa- hausrakoon, se lukkiutuu, ja moottorin voima iskee sahan takaisin käyttöhenkilön suuntaan. Jos sahanterää väännetään sahauksessa tai suunnataan väärin, voivat takimmaisen sahanteräreunan hampaat ha- kautua työkappaleen pintaan. Tämän johdosta sahanterä liikkuu pois sahausraosta ja saha hyppää takaisin käyt- töhenkilön suuntaan. Takaisku on seurausta väärästä tai virheellisestä sahan käytöstä. Se voidaan estää sopivilla varotoimenpiteillä, kuten seuraavassa kuvataan.40

ohjeita on noudatettava ehdottomasti.

• Samoin on noudatettava muita onnettomuuksia ehkäi- seviä määräyksiä ja yleisesti tunnettuja turvateknisiä sääntöjä.

• Sorvia saa käyttää ja huoltaa vain sellainen henkilö, joka tuntee laitteen ja on opastettu sen käyttöön ja työmenetelmiin. Koneen omavaltainen muuttaminen vapauttaa valmistajan muutosten aiheuttamien vahin- kojen seurausvastuusta.

• Konetta ei saa käyttää hiomalaikan kanssa. m Vahingonvaara Kone on valmistettu alan uusimpien standardien ja turvalli- susuusteknisten vaatimusten mukaiseksi. Silti sen käyttö voi aiheuttaa vaaratilanteita.

• Työstä vain ensiluokkaista puuta, jossa ei ole oksan- reikiä, poikkihalkeamia, pintahalkeamia jne. Viallinen puu vaarantaa työturvallisuuden.

• Huolimattomasti liimatut puut voivat sinkoutua irti keskipakoisvoimien vaikutuksesta.

• Ennen kuin kiinnität raakatyökappaleen, leikkaa se ne- liön muotoiseksi, keskitä ja varmista huolellinen kiinni- tys. Epätasapainoinen työkappale aiheuttaa loukkaan- tumisvaaran.

• Pitkä tukka ja löysät, liehuvat vaatteet aiheuttavat loukkaantumisvaaran pyörivän työkappaleen läheisyy- dessä. Käytä henkilökohtaisia suojavarusteita kuten hiusverkkoa ja vartalonmyötäisiä työvaatteita.

• Puupöly ja -Iastut voivat vaarantaa terveyden. Käytä ehdottomasti henkilökohtaisia soujavarusteita kten suojalaseja ja hengiyssuojainta.

• Sähkövirta aiheuttaa hengenvaaran, jos käytät sään- nösten vastaisia tai viallisia jatkoym. virtajohtoja.

• Kaikista varotoimista huolimatta koneella työskentely on aina jossain määrin riskialtista.

• Vaaratilanteet torjut parhaiten, kun käytät konetta “Turvaohjeiden” ja muiden määräysten ja sääntöjen mukaisesti. Noudata tarkasti koneen käyttöohjetta.

• Käytä työkalua, jota suositellaan tässä käsikirjassa. Näin saat pyörösahastasi parhaan mahdollisen tehon. m Käyttöalue Mahdolliset käyttötavat Laitteella voidaan leikata:

• Kovaa ja pehmeää kotimaista tai eksoottisempaa tuon- tipuuta, muotopinnan läpi tai sitä pitkin, edellyttäen, että kaikki asiaankuuluvat osat on asetettu paikoilleen oikein (erityisesti sahanterä ja käytettävät kiinnikkeet: Kielletyt käyttötavat Laite ei sovellu seuraaviin tarkoituksiin:

• Rautamateriaalien, teräksen ja valuraudan leikkaami- seen, eikä myöskään muiden tässä mainitsemattomien materiaalien leikkaamiseen (erityisesti elintarvikkeet).

OHJEET KAIKILLE SAHOILLE

• Älä käytä hiomalaikkoja.

• Varmista oikea pölynkeräyslaitteiston käyttö niin kuin tässä ohjeessa mainitaan.

• Käytä pölynsuojamaskia.

• Vain tässä ohjeessa suositeltuja sahanteriä saa käyttää.

• Käytä aina kuulosuojaimia.

• Vaihda sahanterät, kuten tässä ohjeessa sanotaan.

• Suurin mahdollinen leikkaussyvyys on 45 mm. Jos tämän laitteen verkkojohto vaurioituu, täytyy se vaihtaa valmistajan tai sen asiakaspalvelun tai vastaavan pätevän henkilön toi- mesta, jotta voidaan välttyä vaaratilanteilta.

ERITYISIÄ LISÄTURVAOHJEITA PYÖRÖSAHOILLE

a) Käytä vain suositeltuja sahanteriä, jotka ovat EN 847-1 mukaisia. b) Älä käytä hiomalaikkoja. c) Käytä vain valmistajan alkuperäisiä sahanteriä, joiden tuntomerkit ovat: Ø 145 mm, 5500/min, ja 145x20x2,4. Sahanterät, jotka eivät vastaan tässä käyttöohjeessa mai- nittuja tuntomerkkejä, ei saa käyttää. Sahanteriä ei saa jarruttaa sivuttaisella painami- sella perusrunkoon. On kiinnitettävä huomiota siihen, että sahanterä on asen- nettu tiukkaan ja pyörii oikeaan suuntaan. m Erityisiä turvallisuusohjeita Turvallisuusohjeet pyörösahoille Pidä laitetta eristetyistä tartuntapinnoista, kun suoritat työskentelyä, jossa käyttötyökalu voi osua kätkettyihin sähköjohtoihin tai omaan verkkokaapeliinsa. Kosketus jännitteelliseen johtoon voi tehdä myös metalliset laiteo- sat jännitteellisiksi ja johtaa sähköiskuun. m Oikea käyttö Kone täyttää voimassa olevat EU-määräykset soveltuvin osin.

• Tämä sorvi on valmistettu alan uusimpien standardien ja turvallisuusvaatimusten mukaiseksi. Silti sen käyttö voi vaarantaa joko käyttäjän tai jonkun lähellä olevan hengen tai terveyden. Myös sorvi itse tai muu omaisuus voi vaurio itua käytön luonteesta johtuen.

• Vain teknisesti moitteettomassa kunnossa olevaa ko- netta saa käyttää. Konetta ei saa käyttää virheellisesti eikä muuhun tarkoitukseen kuin siihen, mihin se on tarkoitettu. Käyttöohjeessa annettuja käyttöja turvalli- suusohjeita on aina noudatettava. Kaikki toiminnalliset häiriöt, erityisesti ne, jotka vaikuttavat turvallisuuteen, on korjattava välittömästi.

• Kaikenlainen muu käyttö on kielletty. Valmistaja ei vastaa vahingoista, jotka aiheutuvat virheellisestä tai väärästä käytöstä: käyttäjä itse kantaa vastuun seu- rauksista.

• Valmistajan toimittamia turvallisuus-, kåyttö- ja huolto- ohjeita sekä säätöihin ja mitoitukseen liittyviä muita41

4 Poista ulkopuolinen laippa (16) ja sahanterä (10) (Huo- mio: loukkaantumisvaara, käytä käsineitä) 5 Aseta jälleen uusi terä ja laippa 6 Kierrä sahanterän asetusruuvi ja kiristä, pidä samalla akselilukitus jälleen painettuna 7 Aseta upotussaha alkuperäiseen asentoonsa. Työskentelyohjeet Käynnistäminen ja sammuttaminen, kuva 1 Käytä pyörösahan käynnistämisessä päälle/ pois päältä -kytkintä (4). Jos haluat sammuttaa laitteen, päästä käyn- nistys- / sammutuskatkaisin (4) irti. Pyörösahan ohjaus ja pysäyttäminen, kuva 8 1 Varmista työkappale niin, ettei se voi siirtyä sahatta- essa. 2 Liikuta sahaa vain eteenpäin. 3 Tartu sahaan tiukasti molemmin käsin siten, että yksi käsi on pääkahvalla ja toinen etukahvalla. 4 Ohjauskiskoa käytettäessä täytyy se kiinnittää ruuvi- puristimella. 5 Kiinnitä huomioita siihen, että sähköjohto ei ole sahan suunnassa. Sahaus 1 Aseta koneen etuosa työkappaleen päälle 2 Käynnistä kone päälle/ pois päältä -kytkimestä (4) 3 Paina terän alas laskemisen vapautinta (3) 4 Paina sahaa alas sahaussyvyyden saavuttamiseksi 5 Työnnä sahaa samalla eteenpäin 6 Sammuta kone sahaleikkauksen päättymisen jälkeen ja kuljeta sahanterä ylöspäin Reiän leikkaus, kuva 9 1 Aseta saha työkappaleen päälle 2 Aseta leikkausosoitin, jossa on takimmainen nuoli (A), merkittyyn reiän kohtaan 3 Käynnistä kone ja paina sahaa alaspäin säädettyyn leikkaussyvyyteen 4 Työnnä sahaa eteenpäin kunnes leikkausosoitin (C) on saavuttanut merkityn kohdan 5 Kuljeta reiän leikkauksen päättymisen jälkeen sahan- terää ylöspäin ja sammuta saha Sahaus kiskolla 1 Aseta kone kiskon ohjaimiin. Vähennä tarvittaessa oh- jausvälystä säätöruuvilla (16). Jos on olemassa vaara, että säätöruuvit irtoavat itsenäisesti, voidaan niitä sää- tää mukana toimitetulla kuusikulma-avaimella. 2 Käynnistä kone päälle/ pois päältä -kytkimestä (4). 3 Paina terän alas laskun vapautinta (3). 4 Paina sahaa alaspäin saavuttaaksesi sahaussyvyyden. Ensimmäisessä käytössä sahataan pois kumikieleke ja sälesuoja antaa turvaa siten sahanterään asti. 5 Työnnä sahaa tasaisesti eteenpäin. 6 Sahaleikkauksen päättymisen jälkeen sammuta kone ja vie sahanterä kääntäen ylöspäin. Sahat imurilla Liitä imurin letku imuriliitokseen - Ø 38 mm (12). Käyttöönotto PAKKAUKSEN POISTO Poista kone laatikostaan, johon se on suojattu kuljetuksen ajaksi, niin että et vahingoita sitä, sillä se voi olla myö- hemmin jälleen hyödyllinen, kuljetettaessa pyörösahaa pitkään tai pitkäaikaisessa säilytyksessä.

LAITTEEN KYTKEMINEN VERKKOVIRTAAN

Tarkasta, että verkko, johon laite aiotaan kytkeä, on asi- anmukaisesti maadoitettu, ja että pistorasia on moitteet- tomassa kunnossa. Haluaisimme muistuttaa Sinua siitä, että verkkolaittees- sa täytyy olla sellainen lämpömagneettinen suojaus, joka suojaa kaikkia johtoja oikosuluilta ja ylikuormitukselta. Tämän suojauksen voi laitteiden seuraavassa listassa lue- teltujen sähköteknisten ominaisuuksien ansiosta katsoa ulottuvan myös moottoriin. HUOMAA: Pyörösahasi sähkölaitteet on varustettu ali- jännitereleellä, joka avaa automaattisesti virtapiirin, kun jännite laskee alle etukäteen määrätyn pienimmän mahdollisen arvon, ja estää sen, että kone otetaan taas käyttöön automaattisesti, ennen kuin jännite saavuttaa jälleen normaaliarvot. Mikäli kone pysähtyy vahingossa , se ei ole vakavaa. Tar- kista, että sähköverkossa on tapahtunut todella jännit- teenlasku. Säädöt Huomio: ennen kuin ryhdyt seuraaviin säätötöihin, sam- muta kone ja irrota verkkopistoke. Leikkaussyvyyden säätäminen kuva 2 Leikkaussyvyys voidaan säätää välillä 0 mm - 45 mm. Irrota leikkaussyvyyden säädön ruuvi (6) ja säädä haluttu syvyys asteikon (7) avulla ja kiristä ruuvi jälleen tiukkaan. Asteikolla olevat tiedot merkitsevät leikkaussyvyyttä il- man kiskoa. Älä säädä leikkaussyvyyttä 0°:lla syvemmälle kuin 45 mm. Jiirin säätäminen kuva 3 Jiirikulma voidaan säätää 0°:een ja 45°:een välillä. Löysää jiirinsäätöruuvit (8) molemmilla puolilla, aseta haluttu kulma asteikolla (9) ja kiristä molemmat ruuvit jälleen tiukkaan. Älä säädä leikkaussyvyyttä 45°:lla syvemmälle kuin 35 mm. Sahanterän vaihtaminen, kuvat 4,5,6 Varoitus: Ennen kuin vaihdat sahanterää, kytke kone pois päältä ja irrota virtajohto. 1 Paina upotusliipaisinta (3), tuo sahanterä teränvaihto- asentoon (leikkaussyvyyden säätöruuvi säädetään 25 mm:iin) ja aseta kuusiokoloavain terän lukitusruuviin (17). 2 Paina akselin lukitusta (13) ja käännä sahanterää (10) kunnes se loksahtaa paikoilleen. 3 Pidä lukitusvartta (13) alhaalla ja avaa terän lukitus- ruuvi (17) vastapäivään, samalla pitäen terää terän- vaihtoasennossa.42

• moottorin käyttöjännite,

• koneen tyyppikilven tiedot,

• kytkimen tyyppi kilven tiedot. Jos moottori joudutaan palauttamaan, sen kanssa on lähetet- tävä moottorikäyttöyksikkö täydellisenä sekä kytkin. m Huolto

• Kunnostus-, huolto- ja puhdistustöihin sekä häiriöti- lanteiden korjaukseen saa ryhtyä, vasta kun moottori on pysäytetty.

• Suoja- ja turvalaitteet on palautettava paikalleen heti korjauksen tai huollon jälkeen.

NORMAALIT HUOLTOTYÖT

Normaaleja huoltotöitä voi suorittaa myös kouluttamaton henkilöstö ja ne kaikki on kuvattu edellä olevissa kappa- leissa ja tässä luvussa.

• Pyörösahaa ei saa voidella, sillä se leikkaa aina kuivia pintoja; kaikki liikkuvat koneenosat ovat itsevoitelevia.

• Suoritettaessa kunnossapitotöitä täytyy niiden suoritta- jan käyttää mahdollisuuksien mukaan henkilökohtaisia suojaimia (suojalasit ja hansikkaat).

• Poista laitteeseen juuttuneet lastut säännöllisesti, sa- malla kun puhdistat laitteen leikkausosia ja työstö- pintoja. Suosittelemme puruimurin tai pensselin käyttöä. HUOMIO: Älä käytä paineilmaa!

• Tarkasta sahanterä säännöllisesti: jos sahauksen ai- kana ilmenee ongelmia, täytyy terä antaa ammattitai- toisen henkilön huollettavaksi, tai tarvittaessa vaihtaa se uuteen. Mikäli laitteeseen täytyy takuuaikana tai sen jälkeen suo- rittaa sellaisia normaalista poikkeavia käyttöönotto- tai korjaustoimenpiteitä, jotka edellyttävät ammattihenkilön paikalletilaamista, käänny silloin aina joko suoraan mei- dän tai suosittelemamme huoltoyhtiön puoleen. m Sähköliitännät Sorvin sähkömoottorin kaikki sähkOliitännät ovat täysin valmiiksi tehdyt. Verkkoliitännän ja mahdollisesti käytet- tävien jatkojohtojen on oltava miiriysten mukaiset. Vialliset virtajohdot Käytettävien virtajohtojen eristys voi vaurioitua. Syitä voivat olla:

• Eristeen puristuminen rikki esim. vedettäessä johto ikkunan tai oven rakosesta.

• Erilaiset sykkyrät ja solmut, kun johto on kiinnitetty tai reititetty virhellisesti.

• Leikkautumat, jotka johtuvat johdon yli ajamisesta.

• Eristysvauriot, jotka syntyvät, kun virtajohto repäistään irti selnäpistorasiasta.

• Ikääntymisen aiheuttamat halkeamat eristeessä. Viallista virtajohtoa ei saa käyttää, koska eristysvaurio aihe- uttaa hengenvaaran. Tarkasta virtajohdot säännöllisin väliajoin mahdollisten eristevaurioiden varalta. Varmista, että johto on irrotettu pistorasiasta tarkastuksen ajaksi. Sähköjohtojen on täy- tettävä voimassa olevat määräykset. Yksivaihemoottori

• Sähköverkon jännitteen on oltava sama kuin sorvin typ- pi kilvessä mainittu arvo.

• Jatkojohdon johtimien poikki pinnan on oltava vähin- tään 1,5 mm2, kun johto on enintään 25 m pitkä, ja vähintään 2,5 mm2, kun johdon pituus ylittää 25m

• Verkkosulakkeena käytetään 16 A:n hidasta sulaketta. Vain valtuutettu sähköasentaja/asennusliike saa kytkeä ko- neen tai korjata koneen sähkölaitteita. Koneen kytkentäkaavio on kytkentäkotelossa. Mahdollisiin tiedusteluihin on oheistettava seuraavat tie- dot:

• moottorin valmistaja, Vianmääritys Häiriö Mahdollinen aiheuttaja Korjaus Moottori ei toimi Moottori, kaapeli tai pistoke on viallinen, varok- keet palaneet Anna ammattitaitoisen henkilön tarkastaa laite. Älä koskaan korjaa moottoria itse. Vaara! Tarkas- ta varokkeet, vaihda tarvittaessa Moottori käy hitaasti, eikä saavuta käytön edel- lyttämää nopeutta Liian alhainen jännite, vialliset käämit, konden- saattori palanut läpi Anna sähköyhtiön tarkastaa jännite. Anna am- mattitaitoisen henkilön tarkastaa moottori. Anna ammattitaitoisen henkilön vaihtaa kondensaat- tori Moottori pitää liian suur- ta melua Vialliset käämit, moottori viallinen Anna ammattitaitoisen henkilön tarkastaa moottori Moottori ei saavuta täyttä tehoa Verkkolaitteen virtapiiri on ylikuormittunut (lam- put, toiset moottorit, yms.) Älä kytke muita laitteita tai moottoreita samaan virtapiiriin Moottori ylikuumenee helposti Moottorin ylikuormitus, moottorin riittämätön jäähdytys Vältä moottorin ylikuormittamista sahauksen aikana, poista pöly moottorista. Näin varmistat, että moottorin jäähdytys toimii optimaalisesti Laitteen leikkausteho on heikentynyt Sahanterä on liian pieni (hiottu liian usein) Aseta sahausaggregaattiin uusi rajoitin Sahausjälki on epätasai- nen tai aaltoileva Sahanterä on tylsä, materiaalin paksuuteen nähden sopimaton hammasgeometria Teroita sahanterä tai vaihda tarkoitukseen pa- remmin sopiva terä Työkappale halkeaa tai hajoaa Liian suuri leikkausvoima tai käytetty sahanterä ei ole sopiva Vaihda tarkoitukseen paremmin sopiva terä43

SAHAT: 1 Aseta saha ohjauskiskoon. 2 Käynnistä kone. 3 Paina sahaa hitaasti säädettyyn leikkaussyvyyteen alas- päin ja ohjaa sitä kiskossa tasaisesti eteenpäin. REIKIEN SAHAUS: Sahaus: 1 Aseta saha ohjauskiskolle merkittyyn leikkauskohtaan. 2 Kiinnitä takaiskuvarmistin tai vaste (lisävaruste ei si- sälly toimitukseen) taka- ja etuleikkauskohdassa oh- jauskiskoon. 3 Käynnistä kone. 4 Paina sahaa hitaasti alaspäin säädettyyn leikkaus- syvyyteen ja ohjaa sitä kiskossa tasaisesti eteenpäin etummaiseen leikkauskohtaan asti. VIISTELEIKKAUKSET: Tehdäksesi viisteleikkauksia sinun tulee kääntää kahta säätöruuvia (E) puolikierrosta oikealle sahan asettamisen jälkeen. Näin estät sahan tahattoman kallistumisen kalte- vassa asennossa. Kiristä säätöruuveja (E) vain sen verran, että voit yhä työntämään sahaa kiskoa pitkin. Tämä auttaa välttämään koneen käyttäjän loukkaantumista ja koneen vaurioitumista. LISÄVARUSTEET Ohjausjärjestelmä 2 kappale ohjauskiskoa 700 mm 1 kappale kiskoliittimiä LISÄVARUSTEPAKETTI (SE EI OLE VAKIINTUNUT OSA TOIMITUS) 2 kappaletta ruuvipuristimia 1 kappale takaiskunvarmistimia (vaste) OHJAUSLAITE (KUVAT 10, 11) Ohjauskiskot (A) mahdollistavat siistin, tarkan leikkauk- sen ja suojaavat pintaa vaurioilta. Sahattaessa ohjauskiskolla on leikkaussyvyys 4,5 mm vä- hemmän kuin asteikkoarvo koneessa. Ohjauskisko voidaan kiinnittää turvallisuuden varalta ruu- vipuristimilla (B). Takaiskuvarmistin (D) takaa työkappaleeseen terää upot- taessa turvallisen ohjauksen. Kiskokiinnittimen (F) avulla voidaan 2 ohjauskiskoa liit- tää yhteen. Tämä mahdollistaa pitkän ja tarkan leikkauk- sen. Ohjauskiskon päällä olevan jalustan ohjausvälystä voi- daan säätää molemmilla säätöruuveilla (E). Tarjolla olevilla lisävarusteilla voidaan suorittaa jiirileikka- uksia, kulmaleikkauksia ja muita tarkkuustöitä. Kun käytät tätä sahaa ensimmäistä kertaa lisävarusteisen ohjauskiskon kanssa, se on säädettävä luistiin siten, että sen sivuliike on minimaalinen ohjauskiskossa. Säädettävät epäkeskot (Kuva 10 “E”) ovat tätä varten.

1. Aseta saha ohjauskiskolle.

2. Käännä epäkeskoja (Kuva 10 “E”) vastapäivään, kun-

nes ne ovat tiukkoja. Sitten hieman myötäpäivään liikkumisvälin sallimiseksi. Kun pidät valitsimia pai- kallaan, kiinnitä ne paikalleen ruuvaamalla kuusioko- loruuveja jokaisen epäkeskon keskelle (5 mm kuusio- koloavain toimitetaan koneen mukana).

3. Vedä sahaa eteen- ja taaksepäin kiskolla varmistaen,

että se liukuu tasaisesti. Säädä tarpeen mukaan.

4. Lisäsäätöjä voidaan tarvita myöhemmin riippuen sahan

käytöstä. Huomio! Varmista työkappale aina niin, ettei se voi siirtyä. Työnnä konetta aina eteenpäin, älä koskaan vedä sitä var- taloa kohti.44

Normları geregince asagıdaki uygunluk açıkla masını sunar. FIN vakuuttaa täten, että seuraava tuote täyttää ala esitetyt EU-direktiivit ja standardit

Koskee vain EU-maita. Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ EU ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystä- välliseen kierrätykseen.
