BRUGSANVISNING PL45 SCHEPPACH

Rundsav Oversættelse fra den originale brugervejledning

BEMÆRK: Producenten af dette udstyr hæfter ifølge gælden de love om produktansvar ikke for skader påført udstyret eller påført af udstyret som følge af:

• Uhensigtsmressig behandling.

• Manglende iagttagelse af betjeningsvejledning.

• Reparation udført af ikke autoriseret personale.

• Indsøtning af og udskiftning med andet end scheppach originale reservedele.

• Utilsigtet anvendelse af udstyret.

• Udfald i elektriske installationer ved manglende iagt- ta gel se af de deco 401 elektriske forskrifter og VDE- bestemmelserne. 0100, DIN 57113 / VDE 0113. Vi anbefaler: Læs hele betjeningsvejledningen nøje igen- nem før ill i gangs ætning. Denne betjeningsvejledning skai gøre det nemmere for Dem at lære Deres nye maskine at kende. Derudover vil De få oplysninger om. hvordan maskinen benyttes mest hen sigts mæssigt til gennemførelse af det arbejde. som den er konstrueret til Betjeningsvejledningen indeholder vigtige henvisninger om. hvordan De arbejder sikkert. hensigtsmæssigt og øko no misk med denne maskine. og hvordan De kan undgå farer, redu-cere vedligeholdelsesomkostninger, forringe tom gangs tiden og øge maskinens palidelighed og holdbarhed. Udover de sikkerhedsforskrifter, som findes i denne vej- led ning. skai De overholde de sikkerhedsforskrifter. som gæl der i Deres land for denne type maskiner. Denne betjeningsvejledning skai altid befinde sig ved mas ki nen. Den skal læses og overholdes af enhver, der skai til at arbejde med denne maskine. Kun de personer, der er ble vet specielt uddannede til at arbejde med den- ne mas kine og som er blevet oplyst om de mulige farer. må ar bej de med maskinen. Den krævede mindstealder skai over holdes. Udover de sikkerhedshenvisninger der er anfært i denne betjeningsvejledning, samt de srerlige bestemmelser, som skai overholdes i Deres hjemland, skai også de alment an- er kendte fagtekniske regler for drift af træbe arbej dings- maskine overholdes. Læs betjeningsvejledningen før du tager dette elektriske værktøj i brug.Bær øre og øjenbeskyttelse.Bær åndedrætsbeskyttelse.Beskyttelsesklasse II

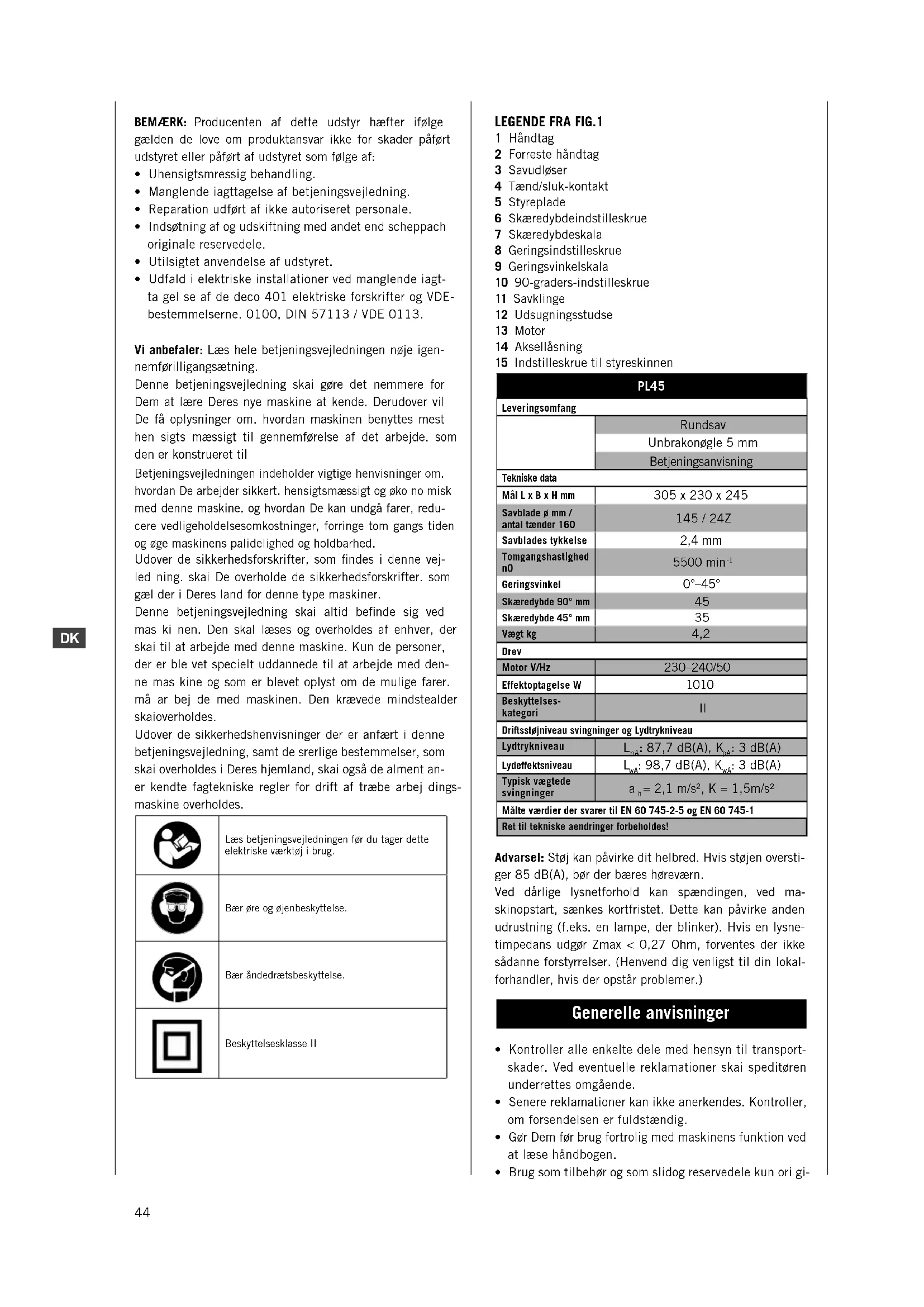

1 Håndtag 2 Forreste håndtag 3 Savudløser 4 Tænd/sluk-kontakt 5 Styreplade 6 Skæredybdeindstilleskrue 7 Skæredybdeskala 8 Geringsindstilleskrue 9 Geringsvinkelskala 10 90-graders-indstilleskrue 11 Savklinge 12 Udsugningsstudse 13 Motor 14 Aksellåsning 15 Indstilleskrue til styreskinnen PL45 Leveringsomfang Rundsav Unbrakonøgle 5 mm Betjeningsanvisning Tekniske dataMål L x B x H mm 305 x 230 x 245 Savblade ø mm / antal tænder 160 145 / 24Z Savblades tykkelse 2,4 mm Tomgangshastighed

Geringsvinkel 0°–45° Skæredybde 90° mm Skæredybde 45° mm Vægt kg 4,2 Drev Motor V/Hz 230–240/50 Effektoptagelse W Beskyttelses-kategori Driftsstøjniveau svingninger og LydtrykniveauLydtrykniveau

: 3 dB(A) Typisk vægtede svingninger

= 2,1 m/s², K = 1,5m/s² Målte værdier der svarer til EN 60 745-2-5 og EN 60 745-1Ret til tekniske aendringer forbeholdes! Advarsel: Støj kan påvirke dit helbred. Hvis støjen oversti- ger 85 dB(A), bør der bæres høreværn. Ved dårlige lysnetforhold kan spændingen, ved ma- skinopstart, sænkes kortfristet. Dette kan påvirke anden udrustning (f.eks. en lampe, der blinker). Hvis en lysne- timpedans udgør Zmax < 0,27 Ohm, forventes der ikke sådanne forstyrrelser. (Henvend dig venligst til din lokal- forhandler, hvis der opstår problemer.) Generelle anvisninger

• Kontroller alle enkelte dele med hensyn til transport- skader. Ved eventuelle reklamationer skai speditøren underrettes omgående.

• Senere reklamationer kan ikke anerkendes. Kontroller, om forsendelsen er fuldstændig.

• Gør Dem før brug fortrolig med maskinens funktion ved at læse håndbogen.

• Meddel ved bestilling Vørt artikelnummer samt maskin- type og fabrikationsår. I denne betjeningsvejledning har vi forsynet punkter, der an- går sikkerheden, med dette symbol: m m Generelle sikkerhedsregler for elektriske værktøjer

• ADVARSEL Læs alle sikkerhedsregler og instruktioner. Undladelse af at anvende sikkerhedsregler og instruk- tioner kan medføre elektrisk stød, brand og / eller al- vorlig personskade.

• Hav alle sikkerhedsregler og instruktioner ved hånden for fremtidig reference.

• Termen “elektrisk værktøj” anvendt i sikkerhedsins- truktionerne refererer til elektriske værktøjer, der er forbundet til en elektrisk strømkilde (med et elkabel).

1) Sikkerhed på arbejdspladsen

a) Hold dit arbejdsområde rent og godt oplyst. Rod eller svagt oplyste arbejdsområder kan føre til uheld. b) Arbejd ikke med elektriske værktøjer på områder, hvor eksplosioner kunne forekomme, eller hvor der er brand- farlige væsker, gasarter eller støv. Elektriske værktøjer kan gnistre, hvilket kan antænde støv eller dampe. c) Hold børn og andre mennesker væk fra det elektriske værktøj, når det anvendes. Distraktioner kan gøre, at du mister kontrollen over udstyret.

a) Værktøjets terminalstik skal passe i stikkontakten. Stikket må aldrig ændres på nogen måde. Anvend ikke et overgangsstik sammen med jordede elektriske værk- tøjer. Uforandrede stik og passende stikkontakter redu- cerer risikoen for elektrisk stød. b) Undgå kontakt med jordede overflader, såsom rør, ra- diatorer, ovne og køleskabe. Der er en øget risiko for elektrisk stød, når din krop er jordforbundet. c) Hold elektriske værktøjer væk fra regn og fugt. Vand- indtrængning i det elektriske værktøj øger risikoen for elektrisk stød. d) Anvend ikke kablet til andet end det, det er fremstillet til. Anvend det ikke til at bære værktøjet, ophænge det, eller til at trække stikket ud af kontakten. Hold kablet væk fra varme, olie, skarpe hjørner eller dele af værk- tøjet, der er i bevægelse. Ødelagt eller snoet kabel øger risikoen for elektrisk stød. e) Hvis du arbejder med det elektriske værktøj udenfor, anvend da kun forlængerledninger der er egnet til uden- dørs brug. Brugen af passende forlængerledninger redu- cerer risikoen for elektrisk stød. f) Hvis det elektriske værktøj skal anvendes i et fugtigt miljø, anvend da en reststrømsikringsanordning. Brugen af en sådan anordning reducerer risikoen for elektrisk stød.

3) Personlig sikkerhed

a) Vær opmærksom på hvad du laver, og anvend det elek- triske værktøj fornuftigt. Anvend ikke elektriske værk- tøjer, når du er træt eller påvirket af stoffer, alkohol eller medicin. Et øjebliks uopmærksomhed, når du anvender et elektrisk værktøj, kan resultere i alvorlig skade. b) Bær personligt beskyttelsesudstyr og bær altid beskyt- telsesbriller. At bære personligt sikkerhedsudstyr, som for eksempel en støvmaske, skridsikre sikkerhedssko, beskyttende hovedbeklædning eller høreværn, afhængig af typen af elektrisk værktøj og dettes anvendelse, redu- cerer risici for skade. c) Undgå utilsigtet opstart. Sørg for at det elektriske værktøj er slukket, før det sættes til elforsyningen, eller bæres. Hvis du har din finger på værktøjets kontakt, når du bærer det, eller værktøjet er tændt eller forbundet til en strømkilde, kan denne adfærd føre til ulykkestilfælde. d) Fjern justeringsskruerne eller skruenøglerne, før du tænder det elektriske værktøj. Et værktøj eller skruenøg- le der er i en del af maskinen, der drejer, kan medføre skader. e) Undgå unormale fysiske stillinger. Sørg for at operatø- ren står fast og kan bevare balancen. Dette lader ope- ratøren bevare kontrollen over det elektriske værktøj i en uventet situation. f) Bær passende beklædning. Bær ikke løsthængende tøj eller smykker. Hold hår, tøj og handsker væk fra bevæge- lige dele. Løsthængende tøj, smykker eller langt hår kan blive fanget i de bevægelige dele. g) Hvis støvsugere eller opfangningssystem kan samles på værktøjet, sørg da for, at disse er korrekt forbundet og samlet. Anvendelsen af et udsugningsanlæg kan reducere fare grundet støv.

4) Anvendelse og behandling af det elektriske værktøj

a) Overbelast ikke værktøjet. Anvend det passende værk- tøj til det arbejde, der udføres. Med det korrekte værktøj kan du arbejde bedre og mere sikkert. b) Anvend ikke et elektrisk værktøj, hvor kontakten er defekt. Et elektrisk værktøj, der ikke kan tændes og sluk- kes, er farligt og skal repareres. c) Træk stikket ud af stikkontakten, før du ændrer noget ved værktøjet, udskifter dele eller lægger værktøjet væk. Denne sikkerhedsforanstaltning forebygger utilsigtet op- start af værktøjet. d) Opbevar elektriske værktøjer, der ikke er i brug, util- gængelige for børn. Lad ikke nogen anvende værktøjet, der ikke har erfaring med dette, eller som ikke har læst disse instruktioner. Elektriske værktøjer kan være farlige, når de anvendes af uerfarne personer. e) Pas godt på dine elektriske værktøjer. Sørg for at de bevægelige dele fungerer perfekt, og ikke går i baglås / blokerer, sørg for at dele, der har indflydelse på mas- kinens anvendelse, ikke er ødelagte eller beskadigede. Reparer beskadigede dele, før maskinen tages i brug. Mange ulykkestilfælde opstår grundet dårlig vedligehol- delse af elektriske værktøjer. f) Hold skær skarpe og rene. Godt vedligeholdte skære- værktøjer med skarpe skær blokerer mindre hyppigt og er ofte lettere at styre. g) Anvend elektriske værktøjer, tilbehør og udstyr i hen- hold til disse instruktioner. Vær opmærksom på arbejds- forholdene og det arbejde, der skal udføres. Anvendelsen af elektriske værktøjer til andet end det, der er angivet for selve værktøjet, kan føre til farlige si-46

a) Lad kun faguddannet servicepersonel reparere din maskine, og anvend altid originale reservedele. Dette garanterer, at det elektriske værktøj vedbliver at være sikkert at anvende. m Sikkerhedsinstruktioner for alle save a) FARE: Placér ikke dine hænder i savområdet eller på savbladet. Hold din anden hånd på motorhusets ekstra håndtag. Hvis begge hænder holder saven, kan ingen af dem blive skadet af savbladet. b) Placér ikke dine hænder under arbejdsemnet. Beskyt- telseslåget kan ikke beskytte dine hænder fra bladet, når de er under arbejdsemnet. c) Justér snitdybden til arbejdsemnets tykkelse. Mindre end en hel savtand bør være synlig under arbejdsemnet. d) Hold aldrig arbejdsemnet, der skal skæres i din hånd eller hen over dit ben. Sørg for at arbejdsemnet har en stabil balance. Det er vigtigt at arbejdsemnet holdes sik- kert fast, for at minimere faren for kontakt mellem saven og en legemsdel, tab af kontrol over saven, eller bloke- ring af bladet. e) Hold udstyret på det isolerede håndtag, når du går i gang med arbejde, hvor værktøjet der anvendes, kan komme i kontakt med skjulte elektriske ledninger, eller dets eget kabel. Kontakt med en strømforsyningskilde kan elektrificere værktøjets metaldel, og føre til et elek- trisk stød. f) Når der udføres et langt snit, anvend da altid en brem- seklods eller retteskinne. Dette forbedrer nøjagtigheden af snittet og reducerer risikoen for at bladet blokerer. g) Anvend altid den korrekte størrelse savblade, og sørg for at de har det rigtige lokaliseringsbor. Savblade der ikke passer til savmontagen fungerer ikke korrekt eller fører til tab af kontrol. h) Anvend aldrig beskadigede eller ukorrekte savblads- mellemlæg eller skruer. Savbladsmellemlæg og skruer er designet præcist til din sav, for at give den optimale præstation og betjenings- sikkerhed. m Yderligere sikkerhedsinstruktioner for alle save. Årsager og forebyggelse af tilbageslag: Et tilbageslag er en pludselig reaktion grundet et fast- klemt, blokeret eller ukorrekt justeret savblad, der fører til, at saven stejler på en ukontrolleret måde og flytter sig ud af arbejdsemnet, hen imod operatøren. Hvis et savblad fastklemmes eller blokeres i savekanten bag ved dette, er det blokeret og motorens drive skubber saven tilbage i retning af operatøren. Hvis savbladet vrides i savrillen eller er ukorrekt indstil- let, griber tænderne på bagsiden af savbladskanten fat i arbejdsemnets overflade. Saven flytter sig så ud af sav- rillen og springer tilbage i retning af operatøren. Et tilbageslag skyldes urigtig og ukorrekt anvendelse af saven. Det kan forebygges, som det vil blive beskrevet i det følgende, ved passende advarselsforanstaltninger. a) Hold på saven med begge hænder, og placer dine ar- me på en sådan måde, at de kan tage imod al kraft fra et tilbageslag. Stå altid til siden for savbladet, og placer det aldrig på linje med din krop. I tilfælde af tilbages- lag kan den cirkulære sav hoppe tilbage, men med til- strækkelig forsigtighed kan operatøren håndtere kraften fra tilbageslaget. b) Hvis savbladet blokerer, eller du ønsker at afbryde dit arbejde, så sluk for saven og hold arbejdsemnet stille, indtil savbladet er helt standset. Prøv aldrig at fjerne saven fra arbejdsemnet, eller trække det ud mens sav- bladet bevæger sig, da der så kan opstå tilbageslag. Find årsagen til blokeringen, og fjern den. c) Hvis du ønsker at opstarte en sav, der er i arbejdsem- net, centrer savbladet i den savede rille, og kontroller, at savbladstænderne ikke er fastklemt i arbejdsemnet. Hvis savbladet er blokeret, kan det springe op fra arbe- jdsemnet eller forårsage et tilbageslag, når det opstartes. d) Understøt større arbejdsemner for at reducere risiko- en for et tilbageslag forårsaget af en savbladsblokering. Vægten af store arbejdsemner kan få dem til at bøje. Store stykker skal understøttes på begge sidder, både nær ved savrillen og på siderne. e) Anvend ikke sløve eller beskadigede savblade. Sav- blade med sløve eller ukorrekt indstillede tænder øger friktionen, i savrillen, forårsager savbladsblokering og tilbageslag. f) Før du starter med at save, stram da justeringerne for snitdybde og vinkler. Hvis du skifter indstillinger, mens du saver, kan savbladet blokere, og et tilbageslag vil bli- ve resultatet. g) Vær specielt forsigtig når du laver “indsætnings-snit” i vægge, der allerede eksisterer, eller andre områder hvor du ikke kan se, hvad der er bag overfladen. Når savbladet indsættes i væggen, kan den blokeres af skjulte objekter og forårsage et tilbageslag. mSikkerhedsinstruktioner for isat rundsavsanvendelse a) Før hver gang du anvender saven, skal du sikre at beskyttelseslåget lukker tæt. Anvend ikke saven hvis beskyttelseslåget ikke kan bevæges frit og ikke lukker med det samme. Klip eller bind aldrig beskyttelseslåget i en åben position. Hvis saven ved et uheld falder på gul- vet, kan beskyttelseslåget blive bøjet. Sørg for at beskyt- telseslåget kan bevæges frit og ikke røre ved savbladet eller andre dele i alle skærepositioner. b) Kontrollér beskyttelseslågets fjeders tilstand og funk- tion. Få saven repareret inden anvendelse, hvis beskyt- telseslåget og fjeder ikke fungerer perfekt. Beskadigede dele, klæbrige rester eller bunker af støv kan interferere med det nederste beskyttelseslågs virkemåde. c) Når man laver et “indsætnings-snit”, der ikke danner en ret vinkel, sørg da for at sikre saven mod at glide ud til siden. Skridning kan føre til savbladsblokering og et tilbageslag. d) Placér ikke saven på arbejdsbænken eller på gulvet uden at sørge for, at beskyttelseslåget er over savbladet. Et ubeskyttet, kørende savblad kan flytte saven imod47

skæreretningen og save, hvad der er i vejen for det. Kon- troller savens followup-tid.

INSTRUKTIONER FOR ALLE SAVE

• Anvend ikke en sliberem.

• Sørg for at støvopfangningsmekanismen er korrekt in- stalleret, som beskrevet i denne vejledning.

• Bær åndedrætsbeskyttelse.

• Kun de savblade, der anbefales i denne vejledning, bør anvendes.

• Erstat savbladene, som beskrevet i denne vejledning.

• Den maksimale snitdybde er 45 mm. Hvis dette værktøjs elektriske kabel er beskadiget, skal det erstattes af fabrikanten eller kundeserviceafdelingen, eller af en lignende kvalificeret specialist, for at undgå farlige situationer.

YDERLIGERE SÆRLIGE SIKKERHEDSINSTRUKTIONER

FOR RUNDSAVE a) Anvend kun de anbefalede savblade, der svare til EN 847-1. b) Anvend ikke sliberemme. c) Anvend kun fabrikantens originale savblade, med nummeret Ø 145 mm, 5500/min, 145 x 20 x 2.4. Anvend ikke nogen savblade, der ikke svarer til de ka- rakteristika beskrevet i denne betjeningsvejledning. Sav- blade må ikke standses ved tryk på maskinen fra siden. Sørg for at savbladet er stramt monteret og vender i den rigtige retning. m Særlige Sikkerhedsinstruktioner Sikkerhedsinstruktioner for rundsave - Hold udstyret på det isolerede håndtag, når du går i gang med arbejde, hvor værktøjet der anvendes, kan komme i kontakt med skjulte elektriske ledninger, eller dets eget kabel. Kontakt med en strømforsyningskilde kan elektrificere værktøjets metaldel, og føre til et elek- trisk stød. m Korrekt anvendelse Maskinen opfylder gældende EG maskinregulativer.

• Maskinen er bygget i overenstemmeise med den ny- este tekniske udvikling og de alment anerkendte sik- kerhedstekniske regler. På trods heraf kan brugen af maskinen indebære risiko for liv og lemmer for bruge- ren eller tredjemand eller forårsage skade på maskine og andre genstande.

• Maskinen må kun benyttes i teknisk perfekt stand samt i overenstemmeise med dens beregnede anvendelse. Ved brugen af maskinen skal man være bevidst om sik- kerheden og evt. risici samt overholde angivelseme i brugsvejledningen. Specielt skal fejl, som kan forringe sikkerheden, afhjælpes omgående.

• Enhver anden anvendelse betragtes som værende uautoriseret. Producenten hæfter ikke for evt. skader, der skyl des uautoriseret anvendelse; risikoen bæres udelukkende af brugeren.

• Producentens sikkerheds-, arbejds- og vedligeholdel- seshenvisninger samt de mål, der er angivet i Tekniske data, skal overholdes.

• Gældende ulykkesforebyggende forskrifter og øvrige al- ment anerkendte sikkerhedstekniske regler skal over- holdes.

• scheppach-maskinen må kun benyttes, vedligeholdes eller repareres af personer, som er fortrolige hermed og har kendskab til evt. farer. Egne foretagne ændrin- ger ved maskinen fritager producenten for hæftelse for heraf resulterende skader.

• scheppach-drejemaskinen må kun anvendes med pro- ducentens original-tilbehør og original-værktøj.

• Denne maskine må ikke anvendes sammen med sli- beremme. m Restrisici Maskinen er bygget efter den nyeste tekniske standard og de anerkendte sikkerhedstekniske regler. På trods heraf kan der ved arbeijdet forekomme enkelte restrisici.

• Der bør udelukkende bearbejdes udsøgt træ uden fejl som f.eks.: knaster, tværgående revner, overfladerev- ner. Dår ligt træ giver risiko for arbejdsskader.

• Træ, der ikke er limet ordentligt, kan pga. centrifugal- kraften eksplodere ved bearbejdningen.

• Før det rå træ spændes fast, skal det skæres til i firkan- tet form, centreres og spændes sikkert fast. Uligevægt i arbejds emnet giver risiko for arbejdsskader.

• Risiko for skader pga. det roterende værktøj ved langt hår og løshængende beklædning. Personligt sikker- heds udstyr som f.eks. hårnet og tætsiddende arbejds- tøj skal benyttes.

• Sundhedsfare pga. træstøvelIer træspåner. Personligt sikkerhedsudstyr som f.eks. beskyttelsesbriller og støv- maske skal benyttes.

• Risiko for ulykker pga. strøm ved brug af ureglemen- terede el-tilslutninger.

• Derudover kan der trods de trufine sikkerhedsforan- staltninger forekomme ikke åbenlyse restrisici.

• Restrisici kan minimeres, når „Sikkerhedshenvisninger- ne“ og „Bestemmelsesmæssig anvendelse“ samt brugs an visningen følges.

• Belast ikke maskinen unødigt: for stort tryk under savnin gen kan hurtigt beskadige savklingen, hvad der fører til ydelsesnedsættelse på maskinen under forar- bejdningen og i savenøjagtigheden.

• Anvend altid klemmer ved savning af aluminium og plastikmateriale: de dele, der skal saves, skal altid fikseres mellem klemmerne.

• Undgå tilfældig ibrugtagning af maskinen: når stikket sættes i stikdåsen, må driftstasten ikke trykkes.

• Anvend det værktøj, der anbefales i denne håndbog. Således opnår du, at din rundsav bringer optimale ydelser.

• Hænderne må aldrig komme ind i forarbejdningszo- nen, når maskinen er i drift. Inden du foretager nogen form for operationer, skal du slippe håndtagtasten og slukke for maskinen.48

• Brug det værktøj der anbefales i denne håndbog. På den måde sikrer du dig, at du udnytter din rundsav optimalt. m Anvendelsesområde Tiltænkte anvendelsesmuligheder. Maskinen saver:

• Hårdt og blødt træ af indenlandsk eller eksotisk oprin- delse, på langs og tværs af årerne under forudsætning af, at de tilsvarende dele bliver monteret rigtigt (spe- ciel savklinge og klemmer): Ikke tiltænkte anvendelsesmuligheder. Maskinen egner sig ikke til:

• Jernmaterialer, stål og støbejern samt alle andre mate- rialesorter, der ikke er anført her, især levnedsmidler. Ibrugtagning EMBALLAGEN FJERNES Tag maskinen ud af den æske, der har beskyttet den un- der transporten, uden at beskadige den, da den kan være til nytte senere i forbindelse med en længere transport af saven eller en langtidsopbevaring.

TILSLUTNING TIL STRØMNETTET

Kontrollér, om netanlægget, hvortil du tilslutter maski- nen, er jordforbundet tilsvarende de gyldige normer, og at stikdåsen er i en god tilstand. Vi gør dig opmærksom på, at netanlægget skal have en magnetotermisk beskyttelsesanordning, der beskytter alle ledninger mod kortslutninger og overbelastninger. Denne beskyttelsesanordning kan iht. maskinens efterføl- gende anførte elektriske egenskaber anbringes på moto- ren. BEMÆRK: Savens elektriske anlæg er udstyret med et underspændingsrelæ, der automatisk afbryder strømkred- sen, hvis spændingen synker under den forudbestemte minimumsværdi, og således forhindrer, at maskinen auto- matisk genoptager arbejdet, når spændingen igen opnår normale værdier. Hvis der ved et uheld opstår et maskinstop, er dette ikke slemt. Kontroller om der virkelig har været en spændings- reduktion i strømanlægget. Indstillinger Forsigtig: Inden du foretager en af følgende indstillinger, skal maskinen slukkes og stikket trækkes ud. Skæredybdeindstilling fig. 2 Skæredybden kan indstilles fra 0 til 45 mm. Løsn skæredybdeindstilleskruen (6) og indstil den ønske- de dybde ved hjælp af skalaen (7) og spænd skruen igen. Oplysningerne på skalaen angiver skæredybden uden skinne. Indstil ikke skæredybden ved 0° til dybere end 45 mm. Geringsindstilling fig.3 Geringsvinklen kan indstilles mellem 0° og 45°. Løsn geringsindstilleskruerne (8) på begge sider, indstil den ønskede vinkel på skalaen (9) og spænd igen begge skruer. Indstil ikke skæredybden ved 45° dybere end 35 mm. Klingeskift fig. 4,5,6 Forsigtig: Inden savklingen skiftes, skal der slukkes for maskinen, og strømledningen skal tages ud af stikket. 1 Tryk på udløseren (3), sæt savklingen i udskiftnings- positionen (indstillingsskruen til skæringsdybden skal justeres til 25 mm), og indsæt unbrakonøglen i sav- bladets låseskrue (17). 2 Tryk aksellåsen (13) og drej savklingen (10) til den falder i hak. 3 Hold låseskaftet (13) nede og løsnklingens låseskrue (17) mod uret, mens klingen holdes i klingeændrings- position. 4 Den ydre flange (16) og savklingen (10) fjernes (Ad- varsel: risiko for skader, brug handsker) 5 Ny klinge og flange sættes igen på plads 6 Savklingefastholdelsesskruen skrues i og spændes, mens aksellåsen igen holdes nede. 7 Anbring saven i den oprindelige position. Arbejdshenvisninger: Tænd og sluk fig. 1 Når der tændes for rundsaven tryk på tænd/sluk knappen (4). For at slukke, udløs til/fra kontakten (4). Føre og holde saven fig. 8 1 Fastgør emnet således at det ikke kan forskubbes under savningen. 2 Saven må kun bevæges fremad. 3 Hold saven med begge hænder, hvorved den ene hånd ligger på hovedhåndtaget og den anden hånd på for- reste håndtag. 4 Når der benyttes en styreskinne skal denne fastgøres med skruetvinger. 5 Hold øje med at strømkablet ikke befinder sig i save- retningen. Savning 1 Placer maskinens forreste del på emnet 2 Tænd for maskinen med tænd/sluk knappen (4) 3 Tryk på udløseren (3) 4 Tryk saven nedefter for at nå skæredybden 5 Før saven regelmæssigt fremad 6 Efter udførelse af snittet, slukkes maskinen og sav- klingen føres op Dyksavning fig. 9 1 Placer saven på emnet 2 Skæreskalaens bagerste pil (A) sættes på det marke- rede punkt 3 Tænd for maskinen og tryk saven ned til den indstil- lede skæredybde49

4 Skub saven fremad indtil skæreskalaen (C) har nået det markerede punkt 5 Efter udførelse af snittet føres savklingen op og saven slukkes Sav med skinne 1 Sæt maskinen i skinnens føringer. Formindsk om nød- vendigt føringens spillerum med indstilleskruen (16). Er der fare for at indstilleskruerne kan løsne sig af sig selv, kan de efterjusteres med den medfølgende sekskantnøgle. 2 Tænd for maskinen med tænd/sluk knappen (4). 3 Tryk på udløseren (3). 4 Saven trykkes nedad for at opnå savdybden. Ved første brug saves gummikanten af og giver derved splintbe- skyttelse indtil klingen. 5 Skub saven regelmæssigt fremad. 6 Efter udførelse af snittet slukkes maskinen og savklin- gen svinges opad. At save med støvsugning Forbind sugeslangen til udstrømningsdysen - Ø 38 mm (12). m El-tilslutning Den installerede elektromotor er tilsluttet, så den er drifts klar. Tilslutningen opfylder de gældende YDE- og DIN-bestemmelser. Nettilslutningen hos kunden samt de anvendte forlængerkabler skal opfylde disse forskrifter. Defekte el-tilslutningskabler Der opstår ofte skader på isoleringen på el-tilslut nings- kabler. Årsageme kan være:

• tryksteder, når kablet føres gennem vindues- eller dør- spalter.

• knæksteder gennem ukorrekt fastgørelse eller føring af tilslutningskablet.

• snitsteder som opstår ved, at kablet køres over.

• isoleringsskader som opstår ved, at stikket rives ud af stikkontakten.

• revner p.g.a. at isoleringen er gammel. Sådanne defekte el-tilslutningskabler må ikke anvendes og er på grund af isoleringsskademe livsfarlige. EI-tilslutningskabler skal regelmæssigt kontrolleres for ska der. Sørg for, at el-kablet ikke er forbundet med strøm nettet under kontrollen. EI-tilslutningskabler skal opfylde de gældende VDE- og DIN-bestemmelser. Brug kan til- slut ningskabel med betegnelsen H 07 RN. Forskrifteme kræver, at typebetegnelsen er påtrykt kableme. Een-fasemotor

• Netspændingen skal være 230 Volt I 50 Hz.

• Forlængerkabler på op til 25 meter skal have en dia- meter på minst 1,5 kvadratmillimeter, kabler på over 25 meter mindst 2,5 kvadratmillimeter. Tilslutninger og reparationer på det elektriske udstyr må kun udføres af en el-fagmand. Tilslutningsdiamgrammet befinder sig i motor-klem kas- sen. Ved henvendelser bedes De anføre følgende data:

• Data fra afbryderens typeskilt Ved returnering af motoren skal De altid indsende den kom plette drivenhed med afbryder. m Vedligeholdelse

• Reparations- veldligeholdelses- og rengøringsarbejder samt afhjælpning af funktionsforstyrrelser må kun fore- ta ges, når der er slukket for motoren.

• Efter reparations- og vedligeholdsesarbejder skal samt- li ge beskyttelses- og sikkerhedsanordninger straks mon teres igen. NORMALE VEDLIGEHOLDELSESARBEJDER De normale vedligeholdelsesarbejder kan også foretages af ikke-uddannet personale og er alle beskrevet i de for- rige afsnit og i dette kapitel.

• Saven skal ikke smøres, fordi den altid arbejder i tør- re materialer; alle bevægelige maskindele er selvsmø- rende.

• Ved vedligeholdelsesarbejder skal de personlige be- skyttelsesmidler om muligt altid bæres (beskyttelses- brille og handsker).

• Fjern savspånerne regelmæssigt ved at rengøre save- zone og støtteflader. Vi anbefaler brug af en sugeanordning eller en pensel. GIV AGT: Anvend ikke trykluft !

• Kontrollér regelmæssigt savklingen: skulle der opstå problemer, skal du lade den slibe af en fagmand eller udskifte den, alt efter tilstand. SERVICE Skulle specialpersonale måtte tilkaldes til usædvanlige vedligeholdelsesarbejder eller reparationer inden for ga- rantiperioden og derefter, så henvend dig venligst til et af os anbefalet servicested eller direkte til producenten.50

Fejlafhjælpning Fejl Mulig årsag Afhjælpning Motoren funktionerer ikke Motor, kabel eller stik defekt, sikringer sprunget Lad maskinen kontrollere af en fagmand. Reparer aldrig selv motoren. Fare! Kontrollér sikringer, udskift evt Motoren starter langsomt og når ikke driftshastighed Spænding for lav, vikling beskadiget, kondensator defekt Lad spændingen kontrollere af elektricitetsværket. Lad motoren kontrollere af en fagmand. Lad kondensatoren udskifte af en fagmand Motoren støjer for meget Vikling beskadiget, motor defekt Lad motoren kontrollere af en fagmand Motoren opnår ikke fuld ydelse Strømkredse i netanlægget overbelastet (lamper, andre motorer, etc.) Anvend ikke andre apparater eller motorer på den samme strømkreds Motor bliver let overop- hedet Overbelastning af motoren, utilstrækkelig køling af motoren Forhindr overbelastning af motoren under savning, fjern støv fra motoren, således at en optimal køling er sikret Forringet saveydelse ved savning Savklinge for lille (slebet for ofte) Indstil saveaggregatets slutanslag igen Savesnittet er ru eller bølget Savklinge er sløv, tandform ikke egnet til mate- rialetykkelsen Slib savklingen efter hhv. monter en egnet savklinge Emnet er opkradset hhv. splintret Savetrykket er for højt hhv. savklingen er ikke egnet til anvendelsen Monter en egnet savklinge51

SAVNING: 1 Placer saven på styreskinnen. 2 Tænd for maskinen. 3 Tryk langsomt saven ned til den indstillede skæredybde og før den regelmæssigt fremad på skinnen. DYKSAVNING: Savning: 1 Placér saven på styreskinnen på det markerede skæ- ringspunkt. 2 Fastgør tilbageslagssikringen henh. stoppet, (tilbehør medfølger ikke) på det bagerste og forreste skærings- punkt på styreskinnen. 3 Tænd for maskinen. 4 Tryk langsomt saven ned til den indstillede skæredybde og før den regelmæssigt fremad på skinnen til forreste skæringspunkt. GERINGSSNIT: Efter saven er placeret på styreskinnen, tilrådesved geringssnit, at dreje begge indstilleskruer (E) en halv omgang mod højre, for at undgå at saven vipper ved skråstilling. Indstilleskruerne (E) må kun strammes så meget, atsaven stadig kan skubbes langs skinnen. Herved kan beskadigelser på operatør eller maskineund- gås. TILBEHØR Styringssystem 2 stk. styreskinne 700 mm 1 stk. skinneforbindelse TILBEHØRSPAKKE (DET ER IKKE EN STANDARD DEL AF LEVERINGEN): 2 stk. skruetvinger 1 stk. tilbageslagssikring (stop) STYRINGSENHED (FIG. 10, 11) Styreskinnerne (A) giver rene, præcise snit og beskytter overfladen mod skader. Ved savning med styreskinnen udgør skæredybden 4,5 mm mindre end maskinens skalaværdi. Af sikkerhedshensyn kan styreskinnen fastgøres med skruetvinger (B). Tilbageslagssikringen (D) garanterer en sikker styring ved kontakten med emnet. Ved hjælp af en skinneforbindelse (F) kan 2 styreskinner sættes sammen og muliggør således lange præcise snit. Styrereguleringen ved styreskinnens stop kan reguleres ved hjælp af de to indstilleskruer (E). Ved hjælp af tilbehøret kan geringssnit, vinkelsnit og an- dre præcise arbejder udføres. Første gang denne sav bruges på den valgfri styreskinne, er det nødvendigt at justere den, så den kan glide med minimale sidebevægelser på styreskinnen. Justerbare knastskiver (Fig. 10 „E“) er monteret til det formål.

1. Placér saven så på styreskinnen.

2. Drej knastskiverne (Fig. 11 „E“) mod uret, indtil de

er spændte. Derefter let med uret for at tillade frigang. Mens skiverne holdes i position, låses de på plads ved at skrue unbrakoskruer i midten af hver knastskive (5mm unbrakonøgle leveres med maskinen)

3. Træk så saven frem og tilbage ad skinnen for at sikre,

at den glider ubesværet. Justér igen om nødvendigt.

4. Fremtidig justering kan være nødvendig afhængig af

brugen af saven. OBS! Fastgør altid emnet således, at det ikke kan forskubbe sig. Skub altid maskinen fremad, træk den aldrig mod kroppen.52

• Tre som ikke er korrekt limt kan eksplodere når det behandles, pga. sentrifugalkraften.

Kun for EU-lande. Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EU em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.
