BRUGSANVISNING HM100Lxu SCHEPPACH

Kun for EU-lande Elværktøj må ikke bortskaffes som allmindeligt affald! I henhold til det europæiske direktiv 2012/19/EF em bortskaffelse af elektriske og elektroniske produkter og gældende national lovgivning skal brugt elværktoj indsamles separat og bortskaffes på en måde, der skåner miljøet mest muligt.

8. Arbeidsstykkeunderlag

• Anslagsvinkel er ikke inkludert i leveringsomfanget.

• Anslagsvinkel er ikke inkludert i leveringsomfan- get.

• Sett den innvendige sekskantnøkkelen (d) på ens- skruen (29).

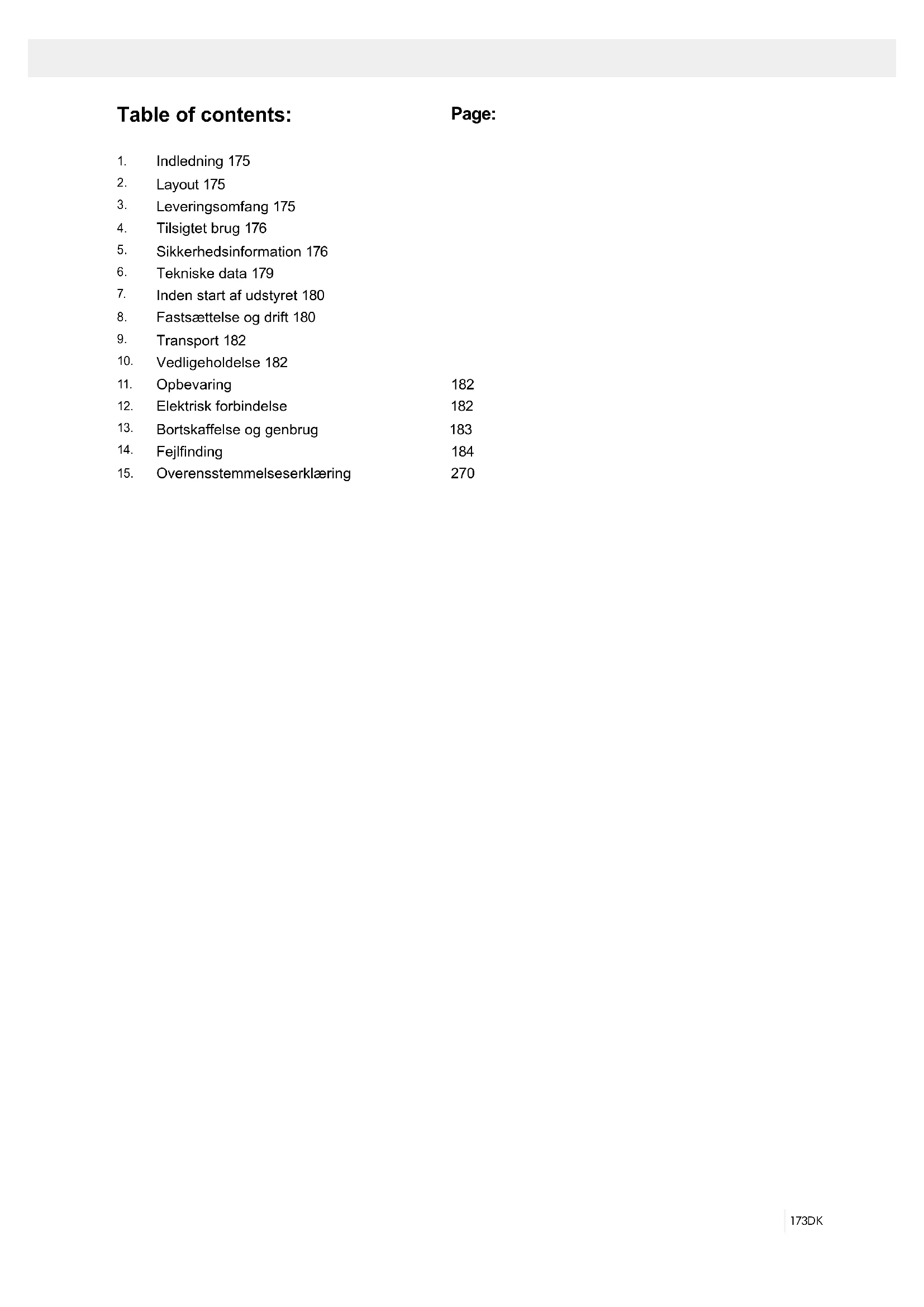

Sikkerhedsinformation 176

Inden start af udstyret 180

Fastsættelse og drift 180

Bortskaffelse og genbrug 183

Forsigtig - Læs betjeningsvejledningen for at mindske risikoen for personskader

IVigtigt! Risiko for personskade. Grib aldrig ind i den kørende savklinge!

Vigtigt! Laserstråling

PRODUCENT: scheppach Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 D-89335 Ichenhausen KÆRE KUNDE, Vi håber, at du er tilfreds med og har fornøjelse af din nye maskine. Bemærk: I henhold til gældende produktansvarsregler kan produ- centen af dette udstyr ikke gøres ansvarlig for skader på udstyret eller skader forårsaget af dette i tilfælde af:

• manglende overholdelse af brugsanvisningen

• reparationer udført af tredjemand, ikke-autoriserede teknikere

• installation af og udskiftning til ikke-originale reser- vedele

• ikke påtænkt anvendelse

• fejl i det elektriske system som følge af manglende overholdelse af de elektriske forskrifter og bestemmel- serne i VDE (den tyske forening for elektriske, elek- troniske og informationsteknologier) 0100, DIN 57113/ VDE0113. VORES ANBEFALINGER: Læs hele betjeningsvejledningen inden installation og ibrugtagning. Denne betjeningsvejledning hjælper dig med at lære din maskine at kende og dens tiltænkte funktionsområder. Betjeningsvejledningen indeholder vigtige oplysninger om at arbejde sikkert, korrekt og ef- fektivt med maskinen, og hvordan man undgår farer, sparer reparationsomkostninger, begrænser nedetider og forbedrer maskinens pålidelighed og levetid. Ud over sikkerhedsinstruktionerne i denne manuel skal du over- holde dit lands lokale bestemmelser for drift af maski- nen. Opbevar betjeningsvejledningen i nærheden af ma- skinen, og beskyt den mod snavs og fugtighed med et plastikomslag. Alle operatører skal læse vejledningen, inden arbejdet startes, og nøje overholde den. Kun per- soner, der er uddannet til at betjene maskinen, og som er bevidste om de mulige farer, må arbejde med ma- skinen.Den fastsatte minimumsalder skal overholdes.

5. Savbladsbeskyttelse bevægelig

20. Låseskrue til trækføring

24. Skrue til skæredybdebegrænsning

25. Anslag til skæredybdebegrænsning

26. Låseskrue til drejebord

a) 90° anslagsvinkel (medfølger ikke) b) 45° anslagsvinkel (medfølger ikke) c) Fjeder d) Unbrakonøgle, 6 mm

• Åbn emballagen og fjern enheden forsigtigt.

• Hvis det er muligt, så gem emballagen, indtil garanti- perioden er udløbet.176 DK OBS Enheden og emballagematerialer er ikke legetøj! Børn bør ikke have lov til at lege med plastposer, lm og små dele! Der er risiko for slugning og kvælning!

• Træk-, kap- og geringssav

• 1 x spændanordning (7)

Træk-, kap- og geringssaven bruges til at skære i træ og kunststoffer, som passer til savens størrelse. Saven egner sig ikke til at skære brænde. Advarsel! Brug ikke saven til at skære i andre materia- ler end dem, der er beskrevet i betjeningsvejledningen. Advarsel! Det medfølgende savblad er udelukkende be- regnet til at skære i træ! Brug ikke dette savblad til at skære i kunststof. Udstyret skal udelukkende anvendes til dets fastsatte formål. Enhver anden anvendelse anses for at dreje sig om misbrug. Brugeren/operatøren og ikke producenten er ansvarlig for eventuelle skader og personskader af enhver art forårsaget som følge af dette. Udstyret skal udelukkende anvendes med egnede sav- klinger. Det er forbudt at anvende nogen form for af- skæringshjul. For at bruge udstyret korrekt skal du også iagttage sik- kerhedsoplysningerne, monteringsvejledningen og betje- ningsvejledningen, der ndes i denne vejledning. Alle personer, der bruger og servicerer udstyret, skal være bekendt med denne vejledning og skal informeres om udstyrets potentielle farer. Det er også nødvendigt at overholde de gældende reglerne til forebyggelse af ulykker i dit område. Det samme gælder for de generel- le regler for sundhed og sikkerhed på arbejdspladsen. Producenten er ikke ansvarlig for eventuelle ændringer af udstyr eller for eventuelle skader som følge af sådan- ne ændringer. Selv når udstyret anvendes som foreskre- vet er det stadig umuligt at eliminere visse resterende ri- sikofaktorer. Følgende farer kan opstå i forbindelse med maskinens konstruktion og design:

• Kontakt med savklingen i den udækkede save-zone.

• Række ind i kørende savklinge (skære-skader).

• Tilbageslag af arbejdsemner og dele af arbejdsemner.

• Afslyngning af fejlbehæftede hårdmetal-tipper fra savklin- gen.

• Skader på hørelsen hvis høreværn ikke anvendes efter behov.

• Skadelige emissioner af træstøv når den anvendes i luk- kede rum. Bemærk venligst, at vores udstyr ikke er designet til brug til kommercielle, handelsmæssige eller industrielle an- vendelser. Vores garanti vil blive annulleret, hvis udstyret bruges i kommercielle, handelsmæssige eller industrielle eller tilsvarende anvendelser.

5. Sikkerhedsinformation

OBS! Følgende grundlæggende sikkerhedsforanstalt- ninger skal overholdes ved brug af elektrisk værktøj til beskyttelse mod elektrisk stød, samt risikoen for per- sonskade og brand. Læs alle disse meddelelser før du bruger det elektriske værktøj og opbevar sikkerhedsfor- skrifterne til senere brug. Sikkert arbejde 1 Hold arbejdsområdet ryddeligt – Uorden på arbejdsområdet kan medføre uheld. 2 Tag hensyn til miljømæssige påvirkninger – Udsæt ikke elektrisk værktøj for regn. – Brug ikke elektrisk værktøj i fugtige eller våde om- givelser. – Sørg for, at arbejdsområdet er godt oplyst. – Brug ikke elektrisk værktøj, hvor der er risiko for brand eller eksplosion. 3 Beskyt dig selv mod elektrisk stød – Undgå fysisk kontakt med jordede dele (eksem- pelvis rør, radiatorer, elektriske komfurer, køleen- heder). 4 Hold børn på afstand – Lad ikke andre personer røre ved udstyret eller kab- let, hold dem væk fra dit arbejdsområde. 5 Opbevar elektrisk værktøj, der ikke er i brug, sikkert – Elektrisk værktøj, der ikke er i brug, skal opbevares på en tør, høj eller lukket placering utilgængeligt for børn. 6 Overbelast ikke dit elværktøj – De arbejder bedre og mere sikkert i det angivne ydelsesområde. 7 Brug det korrekte elektriske værktøj – Brug ikke lavtydende elektrisk værktøj til tungt ar- bejde. – Brug ikke elektrisk værktøj til formål, det ikke er beregnet til. For eksempel skal du ikke bruge hånd- holdte rundsave til skæring af grene eller træstam- mer. – Brug ikke elektriske værktøj til at skære brænde med. 8 Bær passende beklædning – Bær ikke omfangsrigt tøj eller smykker, som kan blive viklet ind i bevægelige dele. – Når der arbejdes udendørs, anbefales skridsikkert fodtøj. – Opsæt langt hår i et hårnet. 9 Brug beskyttelsesudstyr – Bær beskyttelsesbriller. – Bær en maske, når der udføres støv-skabende arbejde.177DK 10 Tilslut udsugningsenhed, hvis du vil behandle træ, materialer der ligner træ eller plast. – Hvis der er tilslutninger til støvudsugning og en opsamlingsindretning, skal du sørge for, at de er tilsluttet og bruges korrekt. – Ved forarbejdning af træ, materialer der ligner træ, og plast. er drift i lukkede rum kun tilladt med an- vendelse af et egnet udsugningssystem. 11 Brug ikke kablet til formål, det ikke er beregnet til. – Brug ikke kablet til at trække stikket ud af stikkon- takten. Beskyt kablet mod varme, olie og skarpe kanter. 12 Fastgør arbejdsemnet – Brug fastspændingsanordninger eller en skruestik til at holde arbejdsemnet på plads. På denne måde bliver det holdt mere sikkert end med hånden. – For at forhindre at maskinen vælter er en ekstra støtte nødvendig for lange arbejdsemner (bord, buk osv.). – Tryk altid arbejdsemnet fast mod arbejdspladen og stoppet for at undgå at arbejdsemnet hopper og vrider. 13 Undgå unormale kropsholdning – Sørg for at du har sikkert fodfæste og altid opret- holder balancen. – Undgå akavede håndstillinger, hvor et pludseligt slip kunne medføre at en eller begge hænder kom- mer i kontakt med savklingen. 14 Tag dig af dine værktøjer – Hold skæreværktøj skarpe og rene for at kunne arbejde bedre og mere sikkert. – Følg instruktionerne for smøring og for værktøjs- udskiftning. – Kontrollér tilslutningskablet på det elektriske værk- tøj regelmæssigt og få det udskiftet af en anerkendt specialist, når det er beskadiget. – Kontroller forlængerledninger regelmæssigt og udskift dem, når de er beskadigede. – Hold håndtaget tørt, rent og frit for olie og fedt. 15 Træk stikket ud af stikkontakten – Fjern aldrig løse splinter, spåner eller træstykker der sidder fast fra den kørende savklinge. – Under ikke-brug af det elektriske værktøj eller før vedligeholdelse og ved udskiftning af redskaber såsom savklinger, bits, fræsnings-hoveder. – Når savklingen er blokeret på grund af unormal fødningskraft under skæring, slukkes for maski- nen og den afbrydes fra strømforsyningen. Fjern arbejdsemnet og vær sikker på, at savbladet løber frit. Tænd for maskinen og start ny skæringsproces med reduceret fødningskraft. 16 Efterlad ikke et værktøj med nøgle indsat – Inden der tændes, skal du sørge for, at nøgler og tilpasningsværktøj fjernes. 17 Undgå utilsigtet start – Sørg for, at kontakten er slået fra, når du sætter stikket i en stikkontakt. 18 Brug forlængerledninger til udendørs brug – Brug kun godkendte og passende identicerede forlængerledninger til udendørs brug. – Brug kun kabeltromler i udrullet tilstand. 19 Forbliv opmærksom – Vær opmærksom på, hvad du gør. Forbliv fornuf- tigt, når du arbejder. Brug ikke elektriske værktøj når du er distraheret. 20 Kontrollér det elektriske værktøj for potentiel skade – Beskyttelsesanordninger og andre dele skal om- hyggeligt inspiceres for at sikre, at de er fejlfri og virker efter hensigten før fortsatte brug af elværk- tøjet. – Kontrollér, om bevægelige dele fungerer fejlfrit og ikke sidder fast, eller om der er beskadigede dele. Alle dele skal være korrekt monteret, og alle be- tingelser skal være opfyldt for at sikre fejlfri drift af det elektriske værktøj. – Den bevægelige beskyttende hætte må ikke fast- sættes i den åbne position. – Beskadigede beskyttelsesanordninger og dele skal repareres eller udskiftes af et anerkendt værksted, for så vidt intet andet er angivet i betjeningsvej- ledningen. – Beskadigede kontakter skal udskiftes på et kun- deserviceværksted. – Brug ikke defekte eller beskadigede tilslut- ningskabler. – Brug ikke elektrisk værktøj, hvor kontakten ikke kan tændes og slukkes. 21 OBS! – Udøv forhøjet forsigtighed for dobbelt geringssnit. 22 OBS! – Brugen af andre indsætningsværktøj og andet til- behør kan medføre en risiko for skader. 23 Få dit elektriske værktøj repareret af en autoriseret elektriker – Dette elektriske værktøj er i overensstemmelse med de gældende sikkerhedsbestemmelser. Re- parationer må kun udføres af en elektriker ved anvendelse af originale reservedele. Ellers kan der ske ulykker. SUPPLERENDE SIKKERHEDSANVISNINGER 1 Sikkerhedsforanstaltninger – Advarsel! Brug ikke beskadigede eller deforme- rede savklinger – Udskift en slidt bordindsats. – Brug kun savklinger, der anbefales af producenten, som er i overensstemmelse med EN 847-1. – Kontroller, at der vælges en passende savklinge til det materiale, der skal skæres. – Brug egnede personlige værnemidler. Dette inklu- derer: – Høreværn at undgå risikoen for at få nedsat hørelse – Åndedrætsværn for at undgå risikoen for at ind- ånde skadeligt støv, – Brug handsker ved håndtering af savklinger og ru materialer. Bær savklinger i en beholder, når det er praktisk.178 DK – Bær beskyttelsesbriller. Gnister der genereres under arbejde eller splinter, is og støv der kom- mer fra enheden kan føre til synstab. – Slut en støvopsamlingsenhed til det elektriske værktøj ved savning af træ. Emission af støv på- virkes blandt andet af materialetypen, der skal behandles, betydningen af lokal adskillelse (ind- samling eller kilde), og den korrekte indstilling på hætten/styreplader/hjælpelinjer. – Brug ikke savklinger lavet af high-speed legeret stål (HSS stål). 2 Vedligeholdelse og reparation – Træk stikket ud for eventuelle justeringer eller re- parationsopgaver. – Frembringelsen af støj påvirkes af forskellige fak- torer, herunder savklingernes særlige kendetegn, savklingens tilstand og elektrisk værktøj. Brug så vidt muligt savklinger, som blev udviklet til formind- sket udvikling støj Vedligehold det elektriske værk- tøj og værktøjstilbehør regelmæssigt og indled om nødvendigt reparationer for at reducere støjen. – Anmeld fejl på det elektriske værktøj, beskyttelses- udstyr eller værktøjstilbehør så snart de opdages, til personen ansvarlig for sikkerheden. 3 Sikkert arbejde – Brug kun savklinger hvor den maksimale tilladte hastighed ikke er lavere end den maksimale spin- del-hastighed for bordrundsave, og som er egnede til det materiale, der skal skæres. – Sørg for, at savklingen ikke rører drejebordet i en hvilken som helst position, ved at trække stikket ud og dreje savklingen med hånden til 45 ° og 90 ° positionerne. Genjustere savhovedet hvis det er nødvendigt. – Brug kun transportmidlerne ved transport af elek- trisk værktøj. Brug aldrig de beskyttende indret- ninger til håndtering og transport. – Kontrollér, at den nederste del af savklingen er dækket under transport, f.eks. af beskyttelses- anordningen. – Sørg for at kun bruge afstandsklodser og spin- delringe angivet af fabrikanten som egnet til det tilsigtede formål. – Gulvet omkring maskinen skal være plant, rent og fri for løse partikler, såsom spåner og opskærings- rester. – Fjern ikke skærerester eller andre dele af ar- bejdsemner fra skærezonen mens maskinen kører, og savenheden er ikke i hvile. – Sørg for, at maskinen altid er sikret på et arbejds- bord eller et bord, hvis det overhovedet er muligt. – Støt lange arbejdsemner (f.eks. med et rullebord) for at forhindre dem i at hænge i slutningen af et snit. Advarsel! Dette elektriske værktøj genererer et elektro- magnetisk felt under drift. Dette felt kan forringe aktive eller passive medicinske implantater under visse betin- gelser. For at forebygge risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi, at personer med medicinske implantater rådføre sig med egen læge og producenten af det medicinske implantat, før betjening af elektrisk værktøj.

SIKKERHEDSANVISNINGER TIL HÅNDTERINGER AF

SAVKLINGER 1 Brug kun indsættelsesværktøjer, hvis du har styr på deres anvendelse. 2 Overhold den maksimale hastighed. Den maksimale hastighed angivet på indsættelsesværktøjet må ikke overskrides. Hvis angivet, observere hastighedsom- rådet. 3 Overhold motor/savklinge rotationsretning. 4 Brug ikke indsættelsesværktøj med revner. Sorter revnet indsættelsesværktøj fra. Reparationer er ikke tilladt. 5 Rens fedt, olie og vand ud af klemmeaderne. 6 Brug ikke løse reduceringsringe eller forlængere for at reducere af huller på savklinger. 7 Sørg for, at faste reduceringsringe til fastgørelse af indsættelsesværktøjet har samme diameter og har mindst 1/3 af skærediameteren. 8 Sørg for, at faste reduceringsringe er parallelle med hinanden. 9 Håndter indsættelsesværktøj med forsigtighed. Ideelt opbevares de i den oprindeligt pakke eller specielle containere. Bær beskyttelseshandsker for at forbedre greb og for yderligere at reducere risikoen for skader. 10 Forud for brugen af indsættelsesværktøj, skal du sørge for, at alle beskyttelsesanordninger er korrekt fastgjort. 11 Inden brug skal du sørge for, at indsættelsesværk- tøjet opfylder de tekniske krav til dette elektriske værktøj, og er korrekt fastgjort. 12 Brug kun det medfølgende savblad til at skære i træ, aldrig i metal. Bemærk: Laserstråling Kig ikke ind i strålen Klasse 2 laser

Beskyt dig selv og dine omgivelser mod uheld ved hjælp af egnede forholdsregler!

• Se ikke direkte ind i laserstrålen med ubeskyttede øj- ne.

• Forsigtig - metoder som ikke er nævnt her kan resul- tere i farlig stråling.

• Åbn aldrig laser-modulet. Uventet eksponering til strå- len kan forekomme.179DK

• Hvis geringssaven ikke skal bruges i en længere pe- riode, skal batterierne fjernes.

• Laseren må ikke erstattes med en anden type laser.

• Reparationer af laseren må kun udføres af laser-fabri- kanten eller en autoriseret repræsentant. Sikkerhedsanvisninger for håndtering af batterier 1 Sørg altid for, at batterierne er sat i med korrekt polaritet (+ og -), som angivet på batteriet. 2 Kortslut ikke batterier. 3 Oplad ikke ikke-genopladelige batterier. 4 Overoplad ikke batterier! 5 Bland ikke gamle og nye batterier eller batterier af forskellige typer eller producenter! Udskift et helt sæt batterier på samme tid. 6 Fjern straks brugte batterier fra enheden og bortskaf dem ordentligt! 7 Lad ikke batterier varme op! 8 Der må ikke svejses eller loddes direkte på batterier! 9 Skil ikke batterier ad! 10 Lad ikke batterierne at deformere! 11 Kast ikke batterierne i åben ild! 12 Opbevar batterier uden for børns rækkevidde. 13 Lad ikke børn udskifte batterier uden opsyn! 14 Opbevar ikke batterier i nærheden af ild, ovne eller andre varmekilder. Brug ikke batterier i direkte sollys eller opbevare dem i køretøjer 15 Opbevar ubrugte batterier i den originale emballage og hold dem væk fra metalgenstande. Bland ikke uemballerede batterier eller smide dem sammen! Dette kan føre til en kortslutning af batteriet og der- med skader, forbrændinger eller endog risiko for brand. 16 Tag batterierne ud af udstyr, når det ikke skal bruges i længere tid, medmindre det er til nødsituationer! 17 Håndtér aldrig batterier, der er lækket uden passen- de beskyttelse. Hvis den lækkede væske kommer i kontakt med huden, skal huden på dette områ- de skylles under rindende vand med det samme. Undgå altid at væsken kommer i kontakt med øjne og mund. I tilfælde af kontakt, skal du straks søge lægehjælp. 18 Rens batteriets kontakter og tilsvarende kontakter i enheden ved indsætning af batterierne:

Antal tænder 60 Drejeområde -45° / 0°/ +45° Geringsskæring 0° bis 45° nach links Savbredde ved 90° 340 x 78 mm Savbredde ved 45° 240 x 78 mm Sav bredde ved 2 x 45° (dobbelt geringsskæring) 240 x 32 mm Beskyttelsesklasse II Vægt ca. 17 kg Laser-klasse 2 Bølgelængde laser 650 nm Laseroutput ≤ 1 mW Lasermodul strømforsy- ning 2 x 1,5 V Micro (AAA)

• S6, kontinuerlig drift periodisk anvendelse. Identiske arbejdscyklusser med en periode med be- lastning efterfulgt af en periode uden belastning. Kø- retid 5 minutter arbejdscyklus er 20% af køretid. Arbejdsemnet skal have en højde på mindst 3 mm og en bredde på mindst 10 mm. Sørg for, at arbejdsemnet altid er sikret med klemin- dretningen. Støj Samlede værdier for vibration fastsat i overensstemmel- se med EN 61029. lydtryksniveau L

3 dB Bær høreværn. Virkningerne af støj kan forårsage tab af hørelse. Resterende risici Maskinen er bygget efter det aktuelle tekniske ni- veau og de anerkendte tekniske sikkerhedskrav. Dog kan enkelte resterende risici opstår under drift.

• Sundhedsfare på grund af elektrisk strøm, ved brug af forkerte elektriske forbindelseskabler.

• På trods af at alle forholdsregler er blevet opfyldt, kan nogle ikke-åbenlyse risici stadig restere.

• Resterende risici kan minimeres, hvis “Sikkerhedsfor- skrifter” og “Korrekt brug” observeres sammen med hele betjeningsvejledningen.180 DK

• Læg ikke unødigt meget i maskinen: stort pres ved savning vil hurtigt ødelægge savklingen, hvilket resul- terer i reduceret produktion på maskinen i forarbejd- ning og i snit-præcision.

• Når der skæres plastmateriale, bedes du altid bruge klemmer: de dele, der skal skæres, skal altid fastsæt- tes mellem klemmerne.

• Undgå utilsigtet start af maskinen: betjeningsknappen må ikke være trykket, når du sætter stikket i en stik- kontakt.

• Brug det værktøj, der anbefales i denne vejledning. Dermed giver din geringssav optimal ydeevne.

• Hænderne kan aldrig komme ind i forarbejdningszo- nen, når maskinen er i drift. Slip knappen på håndta- get og sluk for maskinen, før eventuelle operationer.

7. Inden start af udstyret

• Udstyret skal sættes op hvor det kan stå sikkert, dvs. det skal være boltet til et arbejdsbord, en universel bundramme eller lignende.

• Alle dæksler og sikkerhedsanordninger skal være kor- rekt monteret, før udstyret tændes.

• Det skal være muligt for bladet at løbe frit.

• Når man arbejder med træ, der er blevet behandlet før, se efter fremmedlegemer såsom søm eller skru- er mv.

• Kontrollér, at savklingen er monteret korrekt inden du trykker på ON / OFF-kontakten. Bevægelige dele skal køre problemfrit.

• Sørg for at dataene på mærkepladen er identiske med lysnettets data, før du tilslutter udstyret til strømfor- syningen.

8. Fastsættelse og drift

8.1 Opbygning af saven (g. 1/2/3/4/5)

• Med et let tryk nedad på maskinens overdel (4) og samtidig udtrækning af sikringsbolten (23) fra motor- holderen frigøres saven fra nederste stilling.

• Vip overdelen (4) opad, til frigørelsesgrebet (3) går i indgreb.

• Spændanordningen (7) kan både fastgøres til venstre og højre på det faste savbord (15). Sæt spændanord- ningen (7) i den dertil beregnede boring på bagsiden af anslagsskinnen (16) og sikr den med et stjerne- greb (16a).

8.2 Finjustering af anslaget til kapskæring 90°

• Anslagsvinkel medfølger ikke.

• Juster justerskruen (27), til vinklen mellem savblad (6) og drejebord (14) er på 90°.

• Indstillingen behøver ikke at blive kseret, da den hol- des af fjederens for-spænding.

• Kontroller derefter vinkelviserens position. Om nød- vendigt løsnes markøren (19) med stjerneskruetræk- ker og sættes på 0°-position på vinkelskalaen (18), og holdeskruens spændes fast igen.

8.3 Kapskæring 90° og drejebord 0° (g. 8)

Ved snitbredder på op til ca. 100 mm kan savens træk- funktion kseres i den bageste position med låseskruen (20). I denne position kan saven køre i kap-drift. Skul- le snitbredden være over 100 mm, skal man sørge for, at låseskruen (20) er løs og at maskinens overdel (4) kan bevæges. PAS PÅ! Den forskydelige anslagsskin- ne (16a) skal til 90°-kapskæring kseres i den inderste position.

• Åbn låseskruen (16b) på den forskydelige anslagsskin- ne (16a) og skub anslagsskinnen (16a) indad.

• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinne (16a) og savblad (6) maksimalt andra- ger 8 mm.

• Kontroller før skæring, at kollision mellem anslagsskin- nen (16a) og savbladet (6) ikke er mulig.

• Spænd igen låseskruen (16b).

• Bring maskinens overdel (4) i øverste position.

• Skub maskinens overdel bagud (4) med håndtaget (2) og kser det evt. i denne position (afhængig af snit- bredden).

• Læg det træ, der skal skæres, op til anslagsskinnen (16) og på drejebordet (14).

• Tryk på tænd-/slukknappen (2) for at starte motoren.

• Ved kseret trækføring (21):: Bevæg maskinens overdel (4) jævnt og med et let tryk nedad med håndtaget (1), til savbladet (6) har gen- nemskåret emnet.

• Ved ikke kseret trækføring (21): Træk maskinens overdel (4) helt frem. Sænk håndta- get (1) jævnt med et let tryk helt ned. Skub overdelen (4) langsomt og jævnt helt bagud, til savbladet (6) har gennemskåret emnet fuldstændigt.181DK

• Efter afslutning af skæringen bringes overdelen igen i den øverste hvilestilling, og tænd- og slukknappen (2) slippes..PAS PÅ! Ved hjælp af returfjederen går ma- skinen automatisk opad. Slip ikke håndtaget (1) efter skæringen, men bevæg overdelen langsomt og med et let modtryk opad..

8.4 Kapskæring 90° og drejebord 0°- 45° (g. 9)

Med kapsaven kan der foretages kapskæringer fra ven- stre og højre på 0°-45° i forhold til anslagsskinnen. PAS PÅ! Den forskydelige anslagsskinne (16a) skal til 90°-kapskæring kseres i den inderste position.

• Åbn låseskruen (16b) på den forskydelige anslagsskin- ne (16a) og skub anslagsskinnen (16a) indad.

• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinne (16a) og savblad (6) maksimalt andra- ger 8 mm.

• Kontroller før skæring, at kollision mellem anslagsskin- nen (16a) og savbladet (6) ikke er mulig.

• Spænd igen låseskruen (16b).

• Løsn låseskruen (26).

• Indstil drejebordet (14) med grebet (11) på den ønske- de vinkel. Markøren (12) på drejebordet skal stemme overens med det ønskede vinkelmål på skalaen (13) på det faste savbord (15).

• Spænd låseskruen (26) igen, for at ksere drejebor- det (14).

• Udfør skæring som beskrevet i punkt 8.3.

8.5 Finjustering af anslaget til geringsskæring 45°

• Anslagsvinkel medfølger ikke.

• Juster justerskrue (28), indtil vinklen mellem savblad (6) og drejebord (14) andrager nøjagtigt 45°.

• Indstillingen skal ikke kseres, da den holdes af fje- derens for-spænding.

• Kontroller derefter vinkelviserens position. Om nød- vendigt løsnes markøren (19) med stjerneskruetræk- ker og sættes på 45°-position på vinkelskalaen (18), og holdeskruen spændes igen.

8.6 Geringsskæring 0°- 45° og drejebord 0° (g. 1/2/12)

Med kapsaven kan der foretages geringsskæringer til venstre på 0°- 45° i forhold til arbejdsaden. PAS PÅ! Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet overdel) kseres i den yderste position.

• Åbn låseskruen (16b) på den forskydelige anslagsskin- ne (16a) og skub den forskydelige anslagsskinne (16a) udad.

• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinne (16a) og savblad (6) andrager mindst 8 mm.

• Kontroller før skæring, at kollision mellem anslagsskin- nen (16a) og savbladet (6) ikke er mulig.

• Spænd igen låseskruen (16b).

• Spænd igen låseskruen (22).

• Gennemfør skæringen som beskevet i punkt 8.3.

8.7 Geringsskæring 0°- 45° og drejebord 0°- 45°

(g. 2/4/13) Med kapsaven kan der foretages geringsskæringer mod venstre på 0°- 45° i forhold til arbejdsaden og samtidig på 0°- 45° i forhold til anslagsskinnen (dobbeltgerings- skæring). PAS PÅ! Den forskydelige anslagsskinne (16a) skal til geringsskæring (vippet overdel) kseres i den yderste position.

• Åbn låseskruen (16b) på den forskydelige anslagsskin- ne (16a) og skub den forskydelige anslagsskinne (16a) udad.

• Den forskydelige anslagsskinne (16a) skal stoppes så langt før den inderste position, at afstanden mellem anslagsskinne (16a) og savblad (6) andrager mindst 8 mm .

• Kontroller før skæring, at kollision mellem anslagsskin- nen (16a) og savbladet (6) ikke er mulig.

• Spænd igen låseskruen (16b).

• Indstil med grebet (11) drejebordet (14) til den ønskede vinkel (se også punkt 8.4).

• Spænd igen låseskruen (26), for at ksere drejebordet.

• Spænd igen låseskruen (22).

• Udfør skæring som beskrevet i punkt 8.3.

8.8 Skæredybdebegrænsning (g. 3/14)

• Ved hjælp af skruen (24) kan skæredybden indstilles trinløst. Til det formål løsnes ngermøtrikken på skru- en (24). Stil anslaget for skæredybdebegrænsningen (25) udadtil. Indstil den ønskede skæredybde ved at dreje skruen (24) ind eller ud. Spænd derefter igen ngermøtrikken på skruen (24).

• Kontroller indstillingen ud fra en prøveskæring.

Saven er udstyret med en spånpose(17) til spåner. Pres støvposens metalringsøje sammen og anbring po- sen i udgangsåbningen i motorområdet. Spånposen (17) kan tømmes ved at åbne lynlåsen på undersiden.182 DK

8.10 Udskiftning af savbladet (g. 15/16/17/18)

Træk el-stikket ud! PAS PÅ! Brug beskyttelseshandsker ved udskiftning af sav- bladet! Risiko for tilskadekomst!

• Tryk på frigørelsesgrebet (3). Klap savbladsbeskyttel- sen (5) så langt op, at udsparingen i savbladsbeskyt- telsen (5) er over angeskruen (29).

• Sæt med en hånd unbrakonøglen (d) på angeskru- en (29).

• Hold fast i unbrakonøglen (d) og luk langsomt savblads- beskyttelsen, til den er ved unbrakonøglen (d).

• Tryk savakselspærringen (31) fast og drej langsomt angeskruen (29) i retning med uret. Efter maks. en omdrejning går savakselspærringen (31) i indgreb.

• Løsn nu angeskruen (29) ved at dreje den i retning med uret med noget mere kraft.

• Skru angeskruen (29) helt ud og tag yderangen (30) af.

• Tag savbladet (6) af inderangen (32) og træk det ned og ud.

• Rengør angeskrue (29), yderange (30) og inderan- ge (32) omhyggeligt.

• Sæt det nye savblad (6) i omvendt rækkefølge og spænd det fast.

• PAS PÅ! Tændernes skrå retning, dvs. savbladets om- drejningsretning (6), skal passe med retningen af pilen på huset.

• Bring føringsbøjlen (37) i position og spænd igen skru- en (e).

• Før det videre arbejde skal det kontrolleres, at sikker- hedsanordningerne fungerer korrekt.

• PAS PÅ! Efter hver udskiftning af savbladet skal det kontrolleres, om savbladet (6) er vippet i lodret stilling og i 45°, samt at det kører frit i bordindlægget (10).

• PAS PÅ! Udskiftning og justering af savbladet (6) skal udføres korrekt.

8.11 Drift laser (g. 3/19/20)

• Tænd: Flyt tænd-/sluk-knappen laser (34) til stilling „1“. Der projiceres en laserlinje på det emne, der skal bearbejdes, og denne linje viser den nøjagtige skæ- relinje.

• Sluk: Flyt tænd-/sluk-knappen laser (34) til stilling „0“.

Såfremt laseren (33) ikke mere viser den korrekte skæ- relinje, kan den efterjusteres. Åbn til det formål skruerne (38) og indstil laseren ved at ytte den sideværts, så la- serstrålen rammer tænderne på savbladet (6).

• Spænd låseskruen (26), for at låse drejebordet (14).

• Aktiver frigørelsesgrebet (3), pres overdelen (4) nedad og stop den med sikringsbolten (23). Saven er nu låst i den nederste stiling.

• Fikser savens trækfunktion (20) med låseskruen til trækføringen (23) i den bageste position.

• Bær maskinen på det faste savebord (15).

• Ved ny opstilling af maskinen skal punkt 7 følges.

m Advarsel! Forud for enhver justering, vedligeholdelse eller servicearbejde afbrydes netstikket! Generelle vedligeholdelsesforanstaltninger Fjern spåner og støv fra maskinen fra tid til anden med en klud. For at forlænge værktøjets levetid, oliér de ro- terende dele én gang om måneden. Oliér ikke motoren. Brug ikke ætsende produkter ved rengøring af plast. Kulbørsteinspektion Kontrollér kulbørsterne efter de første 50 driftstimer med en ny maskine, eller når nye børster er monteret. Efter at have foretaget den første kontrol, gentages kontrollen for hver 10 driftstimer. Hvis kullet er slidt ned til en længde på 6 mm, eller hvis fjederen eller kontaktledningen er brændt eller beskadi- get, er det nødvendigt at udskifte begge børster. Hvis børsterne viser sig at være anvendelige efter fjernelse, er det muligt at geninstallere dem.

Opbevar enheden og dets tilbehør på et mørkt og tørt og frostfrit sted, der er utilgængeligt for børn. Den optimale opbevaringstemperatur er mellem 5 og 30° C. Opbevar elektrisk værktøj i den originale emballage. Dæk det elektriske værktøj til for at beskytte det mod støv og fugt. Opbevar betjeningsvejledningen sammen med det elek- triske værktøj.183DK

12. Elektrisk forbindelse

Den installerede elektriske motor er tilsluttet og klar til drift. Forbindelsen er i overensstemmelse med de gældende VDE- og DIN-bestemmelser. Kundens nettilslutning, samt de forlængerledninger der anvendes, skal også overholde disse regler.

• Produktet overholder kravene i

• EN 61000-3-11 og er underlagt særlige tilslutnings- betingelser. Det vil sige, at brug ved tilslutning til vil- kårlige, frit valgbare tilslutningspunkter ikke er tilladt.

• Produktet kan ved ugunstige netforhold afstedkom- me midlertidige spændingssvingninger.

• Produktet er udelukket beregnet til brug med tilslut- ningspunkter, som ikke overskrider a) en maksimal tilladt netimpedans “Z” (Zmax = 0.382 Ω), eller ha b) en konstantstrøm belastbarhed på nettet på mindst 100 A pr. fase.

• Du skal som bruger efter aftale med dit el-selskab sik- re, at dit tilslutningspunkt, hvorfra du vil tage strøm til dit produkt, opfylder et af de to krav a) eller b). Vigtig information I tilfælde af en overbelastning vil motoren slukkes. Ef- ter en nedkølingsperiode (varierer) kan motoren tæn- des igen. Beskadiget elektrisk tilslutningskabel Isoleringen på elektriske tilslutningskabler er ofte be- skadiget. Dette kan have følgende årsager:

• Passagesteder, hvor tilslutningskabler føres gennem vinduer eller døre.

• Snoninger hvor tilslutningskablet er fastgjort eller ført forkert.

• Steder hvor tilslutningskablerne er blevet skåret over på grund af, at de er blevet kørt over.

• Isoleringsskader som følge af at blive ået ud af stik- kontakten.

• Revner på grund af isoleringens ældning. Sådanne beskadigede elektriske tilslutningskabler må ikke bruges, og er livstruende på grund af isolerings- skader. Kontrollér det elektriske tilslutningskabel regelmæssigt for skader. Sørg for, at tilslutningskablet ikke hænger på el-nettet under inspektionen. Elektriske tilslutningskabler skal være i overensstemmel- se med de gældende VDE- og DIN-bestemmelser. Brug kun tilslutningskabler med mærket “H05VV-F”. Trykningen af typebetegnelsen på tilslutningskablet er obligatorisk. AC motor

• Netspændingen skal være 230 V ~

• Forlængerledninger op til 25 m skal have et tværsnit på 1,5 mm

Tilslutninger og reparationer af elektrisk udstyr må kun udføres af en elektriker. Giv følgende oplysninger i tilfælde af eventuelle fore- spørgsler: Typen af strøm til motoren:

13. Bortskaffelse og genbrug

Udstyret leveres i emballage for at forhindre det i at blive beskadiget under transporten. Råvarerne i denne em- ballage kan genbruges eller genanvendes. Udstyret og dets tilbehør er lavet af forskellige typer af materialer, såsom metal og plast. Defekte komponenter skal bort- skaffes som farligt affald. Spørg din forhandler eller din kommune.184 DK

Fejl Mulig årsag Afhjælpning Motor virker ikke Motor, kabel eller stik defekt, sikringer brændt Få maskinen inspiceret af en specialist. Reparer aldrig motoren selv Fare! Kontrollér sikringer og udskift om nødvendigt Motoren starter langsomt og når ikke driftshastighed. Spænding for lav, spoler beskadiget, konden- sator brændt sammen Kontakt el-leverandøren for at kontrollere spændin- gen. Få maskinen inspiceret af en specialist. Arran- ger at få udskiftet kondensator af en specialist. Motor støjer for meget Spoler beskadiget, motor defekt Få motoren inspiceret af en specialist. Motoren når ikke sin fulde effekt. Kredsløb i sikringsgruppen er overbelastet (lamper, andre motorer, etc.) Brug ikke andet udstyr eller motorer på samme kredsløb Motor overophedes nemt. Overbelastning af motoren, utilstrækkelig køling af motoren Undgå overbelastning af motoren, mens der skæ- res, fjern støv fra motoren, for at sikre optimal køling af motoren Reduceret skærekraft under savning Savklinge for lille (gnaver for meget) Juster savenhedens endestop Savsnit er ru eller bølget Savklinge sløv, tand-form ikke egnet til materi- alets tykkelse Slib savklingen og/eller bruge passende savklinge Arbejdsemnet trækker sig væk og/eller splintrer Overdrevet skæringstryk og/eller savklingen ikke egnet til brug Isæt passende savklinge185TR İçindekiler: Sayfa:
