KULLANIM KILAVUZU HM100Lxu SCHEPPACH

Gönye ve kırpma makinası Orjinal operasyon el kitabından çevirilmiştir

Elektrikli aletleri çöpe atmayınız! Eski elektrikli ve elektronik cihazları kapsayan Avrupa Yönetmeliği 2012/19/EU ve ulusal kanunlardaki uygulaması gereğince kullanılmış elektrikli aletlerin ayrıştırılması ve çevreye zarara vermeyen bir dönüşüm sürecine sokulması gerekmektedir.

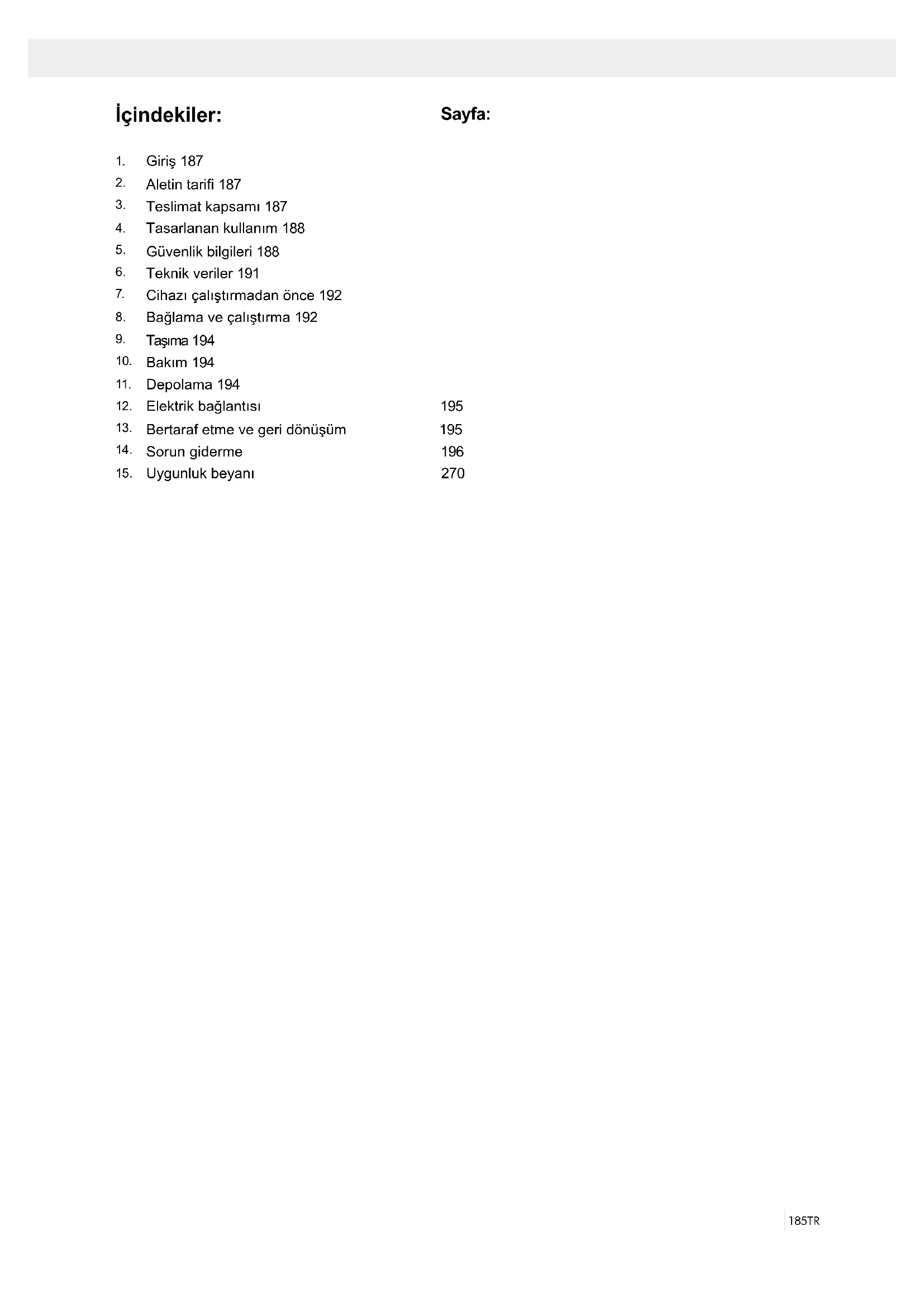

Teslimat kapsamı 187

Tasarlanan kullanım 188

Güvenlik bilgileri 188

Cihazı çalıştırmadan önce 192

Bağlama ve çalıştırma 192

Elektrik bağlantısı 195

Bertaraf etme ve geri dönüşüm 195

Uygunluk beyanı 270186 TR

Dikkat - Yaralanma riskini azaltmak için çalıştırma talimatını okuyunuz

Koruyucu gözlük takınız!

Önemli! Yaralanma riski. Asla çalışan testere bıçağına doğru uzanmayınız!

Önemli! Lazer ışıması

Koruyucu kulaklık takınız!

Solunum maskesi takınız! Cihaz üzerindeki sembollerin açıklaması187TR

İMALATÇI:: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen Değerli müşteri, Yeni scheppach makinanız ile zevkli ve başarılı bir üre- tim diliyoruz. Öneri: Yürürlükte bulunan ürün sorumluluğu kanununa göre bu makinanın aşağıdaki kullanım durumlarından doğacak hasarlardan imalatçı sorumlu değildir:

• kullanım talimatlarına uymama,

• yetkisiz kişilerce yapılan tamiratlar,

• orjinal olmayan yedek parçaların takılması ve kulla- nımı,

• uygun olmayan kullanım,

• elektrik aksamındaki özelliklere ve VDE 0100, DIN 57113 / VDE 0113 kurallarına uymama nedeniy- le meydana gelebilecek elektrik sistemindeki arızalar Tavsı

Makineyi kurmadan ve kullanmaya başlamadan önce çalıştırma talimatlarının tamamını dikkatlice okuyunuz. Çalıştırma talimatları, kullanıcının makineyi öğrenme- si ve tavsiyelere uygun olarak kullanım imkânlarından faydalanabilmesini amaçlamaktadır. Çalıştırma talimat- larının içerisinde, makinenin nasıl güvenli, profesyonel ve ekonomik bir şekilde çalıştırılabileceği, ayrıca teh- likelerin, pahalı tamiratların nasıl önlenebileceği, arıza sürelerinin nasıl azaltılacağı ve makinenin faydalılığı ile çalışma ömrünün nasıl arttırabileceği hakkında önemli bilgiler mevcuttur. Çalıştırma talimatlarındaki güvenlik talimatlarına ek olarak, makinenin ülkenizde kullanımı için geçerli düzenlemelere de uyulmalıdır. Çalıştırma talimatları paketini her zaman makinenizin yanında bu- lundurunuz ve kir ile nemden korumak için plastik bir kılıfta saklayınız. Makineyi çalıştırmadan önce her de- fasında kılavuzu okuyunuz ve bilgilerini dikkatlice takip ediniz. Makine, yalnızca bu konuda bilgilendirilmiş olan ve ilişkili tehlikeleri bilen kişilerce çalıştırılabilir. Asgari yaş sınırına uygunluk sağlanmalıdır.

2. Açma/Kapama şalteri

5. Hareketli testere bıçağı koruması

8. İş parçası altlığı

9. İş parçası altlığı için sabitleme vidası

10. Tezgah dolgu maddesi

15. Sabit testere tezgahı

16a. Kaydırılabilir durdurma rayı 16b. Sabitleme vidası

17. Talaş toplama torbası

20. Çekme kılavuzu için sabitleme vidası

22. Sabitleme vidası

24. Kesme derinliği sınırlandırması için vida

25. Kesme derinliği sınırlandırması için durdurma

26. Döner tabla için sabitleme vidası

34. Açma/Kapama şalteri lazeri

36. Pil bölmesi kapağı

a) 90° köşeli durdurucu (teslimat kapsamına dahil değil) b) 45° köşeli durdurucu (teslimat kapsamına dahil değil) c) Yay d) Alyan anahtar, 6 mm

• Ambalajı açınız ve aleti dikkatle çıkarınız.

• Ambalaj malzemesini ve ambalaj ve taşıma bağını (varsa) çıkarınız.

• Teslimatın tam olup olmadığını kontrol ediniz.

• Alette ve aksesuar parçalarında taşıma hasarı olup olmadığını kontrol ediniz.

• Mümkünse, garanti süresi sona erinceye kadar am- balajı saklayınız.188 TR DİKKAT Alet ve ambalaj malzemeleri oyuncak değildir! Ço- cukların plastik torbalarla, ambalaj naylonuyla ve küçük parçalarla oynamasına izin verilmemelidir! Yutma ve boğulma riski vardır!

• İki kollu, gönye ve gönyeburun testeresi

• 1 x germe tertibatı (7)

• 2 x iş parçası altlığı (8)

• Talaş toplama torbası (17)

4. Tasarlanan kullanım

İki kollu, gönye ve gönyeburun testeresi, makine bü- yüklüğüne göre tahta ve plastik kesmek içindir. Testere, yakacak odun için uygun değildir. İkaz! Makineyi, kullanma kılavuzunda belirtilenin dışın- da, başka malzemeler kesmek için kullanmayın. İkaz! Beraberinde teslim edilen testere bıçağı sadece tahta kesmek içindir! Plastik kesmek için kullanmayın! Donanım, yalnızca belirtilen amaçlarına uygun kullanıla- bilir. Başka bir amaçla kullanılması, yanlış kullanım şek- linde kabul edilir ve bu kötü kullanım nedeniyle oluşa- bilecek herhangi bir hasar veya yaralanma durumunda üretici değil kullanıcı/operatör sorumlu olacaktır. Donanımın yalnızca uygun testere bıçakları ile çalış- tırılması gerekmektedir. Her hangi bir tip kesme diski kullanılması yasaktır. Ekipmanı doğru bir şekilde kullanabilmek için aynı za- manda bu kılavuzda bulunan güvenlik bilgilerini, kurma talimatlarını ve çalıştırma talimatlarını okumanız gerek- mektedir. Bu donanımı kullanan ve servisini yapan herkesin bu kılavuzu okuması ve donanımın potansiyel tehlikelerini bilmesi gerekmektedir. Aynı zamanda bölgenizde ge- çerli olan yasal kaza önleme hükümlerini ve iş yerinde sağlık ve güvenlik genel kurallarını yerine getirmeniz son derece önemlidir. Donanımda yapılan her hangi bir değişiklik ve bu deği- şiklikten kaynaklanan herhangi bir hasara karşı üretici sorumlu olmayacaktır. Donanımın tarif edildiği şekilde kullanımında dahi belli yan risk faktörlerini elimine et- mek mümkün değildir. Aşağıdaki tehlikeler makinenin konstrüksiyonu ve tasarımına bağlı olarak ortaya çıka- bilir:

• Açık testere alanında testere bıçağına temas.

• Hareket halindeki testere bıçağına değme (kesme yaralanmaları).

• Çalışılan parçaların veya parça kesitlerinin geri fır- laması.

• Testere bıçağının çatlaması.

• Bozuk karbür uçlarının testere bıçağından fırlaması.

• Gerektiğinde kulak koruyucu kullanılmamasından do- layı işitme hasarları.

• Kapalı mekânlarda kullanılmasından ötürü zararlı ta- laşların çıkması. Lütfen donanımın ticari veya sanayi uygulamalarında kullanılmak için tasarlanmadığına dikkat ediniz. Dona- nımın ticari veya sanayi alanda veya benzer maksatlar- la kullanılması halinde garantimiz geçerli olmayacaktır.

5. Güvenlik bilgileri

Dikkat! Aşağıdaki temel güvenlik önlemlerinin, elektrikli cihazların kullanımında elektrik çarpmasına ve yaralan- ma ile yangına karşı korunma amacıyla uygulanması gerekmektedir. Elektrikli cihazı kullanmadan önce tüm bu bilgileri okuyunuz ve daha sonra okumak için güven- lik talimatlarını saklayınız. Güvenli çalışma 1 Çalışma ortamını derli toplu tutunuz. – Çalışma alanındaki dağınıklık, kazalara neden olabilir. 2 Çevresel etkileri göz önünde bulundurunuz. – Elektrikli cihazları yağmura maruz bırakmayınız. – Elektrikli cihazları nemli veya ıslak ortamda kul- lanmayınız. – Çalışma ortamının iyice aydınlatılmış olmasına dikkat ediniz. – Yangın veya patlama riski bulunan ortamlarda elektrikli cihaz kullanmayınız. 3 Kendinizi elektrik çarpmasına karşı koruyunuz. – Topraklanmış parçalarla (örn. Borular, radyatörler, elektrikli ocaklar, soğutucular gibi) ziksel temas- tan kaçınınız. 4 Çocukları yaklaştırmayınız. – Başka insanların ekipmana veya kabloya dokun- masına müsaade etmeyiniz. Onları çalışma alanı- nızdan uzak tutunuz. 5 Kullanılmayan elektrikli cihazları emniyetli bir şekilde saklayınız. – Kullanılmayan elektrikli cihazların, kuru ve çocuk- ların erişemeyeceği yüksek veya kapalı bir alanda saklanması gerekmektedir. 6 Elektrikli cihazınızı aşırı yüklemeyiniz. – Cihazlar, belirtilen çıkış aralıkları içinde daha iyi ve daha güvenli çalışırlar. 7 Doğru elektrikli cihazı kullanınız. – Ağır işler için düşük çıkışlı elektrikli cihazlar kul- lanmayınız. – Elektrikli cihazları, amaçları dışında kullanmayınız. Örneğin, el tipi döner testereleri ağaç dalı veya kütük kesiminde kullanmayınız. – Elektrikli cihazınızı yakacak odun kesiminde kul- lanmayınız. 8 Uygun giyininiz. – Hareketli parçalara takılabilecek geniş giysiler giy- meyiniz takı takmayınız. – Dış mekânda çalışırken kaymayan tabanlı ayakka- bılar tavsiye edilmektedir. – Saçınız uzunsa arkadan toplayıp leyle sıkıştırınız. 9 Koruyucu ekipman kullanınız. – Koruyucu gözlük takınız. – Toz çıkaran işlerde toz maskesi takınız.189TR 10 Ahşap, ahşap benzeri malzemeler veya plastik ile çalışacaksanız toz çekme cihazını bağlayınız. – Toz çekme bağlantısı ve toplama cihazı mevcutsa, doğru bir şekilde bağlı ve çalışıyor olduklarından emin olunuz. – Ahşap ve ahşap benzeri malzemeler veya plastik ile çalışıyorken, yakın alanlarda çalışmalara sa- dece doğru bir çekme sistemi mevcutsa müsaade edilir. 11 Kabloyu, amacı dışında kullanmayınız. – Fişi kablodan çekmeyiniz. Kabloyu sıcaktan, yağ- dan ve keskin kenarlardan koruyunuz. 12 Çalışılan parçayı emniyete alınız. – Parçanın yerinden kaymaması için mengene veya mandallar kullanınız. Bu şekilde elinizle tuttuğu- nuzdan daha güvenli tutulur. – Uzun parçalarda (tabla, lata, gibi) makinenin dev- rilmemesi için ek bir destek kullanılması gerek- mektedir. – Parçanın dönmesini ve kaymasını engellemek için parçayı hep çalışma tablasına sıkıca bastırınız. 13 Anormal duruşlardan kaçınınız. – Yere sağlam bastığınızdan ve daima dengenizi koruduğunuzdan emin olunuz. – Ellerinizi, aniden kayarak testere bıçağına temas edebilecek tuhaf şekillerde yerleştirmekten kaçı- nınız. 14 Aletlerinize dikkat ediniz. – Kesici araçları daha iyi ve güvenli çalışabilmek adına keskin ve temiz tutunuz. – Yağlama ve parça değiştirme konusundaki tali- matlara uyunuz. – Elektrikli cihazın bağlantı kablosunu düzenli ola- rak kontrol ediniz ve hasar gördüyse yetkili bir uzman tarafından değiştirilmesini sağlayınız. – Uzatma kablolarını düzenli olarak kontrol ediniz ve hasar görmeleri halinde değiştiriniz. – Tutacakların kuru ve temiz olmasını, yağ ve gres- ten arındırılmış olmasını sağlayınız. 15 Fişi prizden çekiniz. – Asla testere çalışırken gevşek kıymıklar ve talaş- ları veya sıkışan parçaları çıkarmaya çalışmayınız. – Elektrikli cihazın kullanılmadığı zamanda veya ba- kım öncesinde ve disk, mil ve vida gibi parçaların değiştirilmesi esnasında. – Testere bıçağı, kesme esnasında anormal besle- me yükü nedeniyle bloke olursa, makineyi kapa- tınız ve şini prizden çekiniz. – Çalışılan parçayı çıkarınız ve testere bıçağının serbest döndüğünden emin olunuz. Makineyi çalıştırınız ve daha az besleme yükü ile yeniden kesime başlayınız. 16 Araç anahtarını içinde bırakmayınız. – Açmadan önce, anahtarların ve ayar aletlerinin kaldırıldığından emin olunuz. 17 Yanlışlıkla çalıştırmaktan kaçınınız. – Fişi prize takmadan önce çalıştırma düğmesinin kapalı olduğundan emin olunuz. 18 Dış mekân için uzatma kablosu kullanınız. – Sadece onaylanmış ve doğru bir şekilde tanımlan- mış uzatma kablolarını dış mekân için kullanınız. – Kablo rulolarını sadece açık haldeyken kullanınız. 19 Dikkatinizi koruyunuz – Yaptığınız işe dikkatinizi veriniz. Çalışırken dik- katinizin dağılmasına izin vermeyiniz. Dikkatiniz dağılırsa elektrikli cihazı kullanmayınız. 20 Potansiyel hasarlara karşı elektrikli cihazınızı kontrol ediniz. – Elektrikli cihazı kullanmaya devam etmeden önce koruyucu cihazlar ve diğer parçalar, hatasız olduk- larından ve amaçlarına uygun bir şekilde çalıştık- larından emin olmak amacıyla dikkatli bir şekilde kontrol edilmelidir. – Hareketli parçaları, hatasız çalışmaları, takılma- maları veya hasarsız olmaları açısından kontrol ediniz. Elektrikli cihazın sorunsuz çalışması için tüm parçaların doğru bir şekilde monte edilmiş olması ve tüm şartların yerine getirilmesi gerek- mektedir. – Hareketli koruyucu kapak, açık pozisyonda sabit- lenemez. – Hasar görmüş koruyucu cihazların ve parçaların, çalıştırma talimatında başka bir şey belirtilmediği sürece, onaylı bir tamirhane tarafından tamir edil- mesi veya değiştirilmesi gerekmektedir. – Hasar görmüş çalıştırma düğmelerinin müşteri servisi atölyesinde değiştirilmesi gerekmektedir. – Bozuk veya arızalı bağlantı kablosu kullanmayınız. – Çalıştırma düğmesinin açma-kapama işlevini ye- rine getirmediği bir elektrikli cihazı kullanmayınız. 21 DİKKAT! – Çifte gönye kesimlerde özellikle dikkatli davranı- nız. 22 DİKKAT! – Başka ek gereçlerin ve aksesuarların kullanılması yaralanma riskini beraberinde getirebilir. 23 Elektrikli cihazınızı yetkili bir elektrikçi tarafından tamir ettiriniz. – Bu elektrikli cihaz, geçerli güvenlik yönetmelikle- rine uygunluk sağlamaktadır. Tamiratlar, yalnızca orijinal yedek parçaları kullanacak bir elektrikçi tarafından gerçekleştirilebilir. Aksi halde kazalar meydana gelebilir.

EK GÜVENLİK TALİMATLARI

1 Güvenlik tedbirleri – Uyarı! Hasarlı veya bozuk şekilli testere bıçağı kullanmayınız. – Eskimiş tezgâh ek parçasını değiştiriniz. – Yalnızca üreticinin tavsiye ettiği, EN 847-1 stan- dardına uygun testere bıçağı kullanınız. – Kesilecek malzemeye uygun bir testere bıçağı seçildiğinden emin olunuz. – Uygun kişisel korunma donanımı kullanınız. Bun- lar: – İşitme engelli olma riskini önlemek amacıyla işitme koruması, – Zararlı tozları içinize çekmenizi önlemek ama- cıyla solunum koruyucusu, – Testere bıçaklarını ve kaba malzemeleri tutar- ken takılacak eldivenlerdir. Testere bıçaklarını, uygulanabildiğinde kutu içerisinde taşıyınız.190 TR – Koruyucu gözlük kullanınız. Çalışırken çıkabile- cek kıvılcımlar veya cihazdan gelebilecek kıy- mık veya tozlar, görme yetisinin kaybolmasına neden olabilir. – Ahşap keserken elektrikli cihazınıza bir toz topla- yıcı bağlayınız. Toz çıkışı, diğer nedenlerin yanı sıra işlenilecek malzemenin cinsine, yerel ayrılma- nın derecesine (toplama veya kaynak) ve başlığın/ cetvel tablalarının/cetvellerin doğru ayarlanması- na bağlıdır. – Yüksek hızlı alaşım çelikten imal edilmiş (HSS çeliği) testere bıçağı kullanmayınız. 2 Bakımı ve tamiri – Düzeltmeler ve tamir işlemleri için şebeke şini çıkarınız. – Gürültü oluşması, çeşitli faktörlere bağlıdır. Bunlar arasında testere bıçaklarının özellikleri, testere bıçağının ve elektrikli cihazın durumu sayılabilir. Mümkün mertebe sessiz çalışmaya tasarlanmış testere bıçağı kullanınız. Elektrikli cihazınızı ve aksesuarlarını mümkün olduğunca düzenli bakıma tabi tutunuz ve gerekli olursa gürültüyü azaltacak tamiratlara gidiniz. – Elektrikli cihazdaki, koruyucu cihazlardaki veya aksesuarlardaki hataları fark ettikten sonra emni- yetten sorumlu kişiye mümkün olduğunca çabuk rapor ediniz. 3 Güvenli çalışma – Yalnızca azami müsaade edilen çalışma hızı, tabla tipi döner testerelerin azami hızından daha düşük olmayan ve kesilecek malzemeye uygun testere bıçağı kullanınız. – Testere bıçağının, dönme tablasına hiç bir pozis- yonda değmediğinden emin olmak için şebeke - şini çıkarınız ve testere bıçağını elinizle 45° ve 90° pozisyona getiriniz. Gerekliyse testere başlığını yeniden ayarlayınız. – Elektrikli cihazı taşırken, yalnızca taşıma cihaz- larını kullanınız. Asla taşıma ve nakliye için koru- yucu cihazları kullanmayınız. – Testere bıçağının alt kısmının taşıma esnasında (örneğin koruyucu cihazla) kapalı olduğundan emin olunuz. – Yalnızca amacına göre üreticinin önerdiği aralama parçalarını ve mil halkalarını kullanınız. – Makinenin çevresindeki zeminin düzgün, temiz ve kıymık ve kesim artıkları gibi gevşek parçalardan arındırılmış olması gerekmektedir. – Makine çalışırken ve testere birimi henüz dur- mamışken kesme alanından artıkları veya diğer çalışma parçalarını almayınız. – Daima makinenin bir çalışma tezgâhına veya mümkünse bir tablaya sabitlendiğinden emin olunuz. – Uzun parçaların kesimin sonuna doğru sarkma- larını önlemek amacıyla alttan destekleyiniz (ör- neğin bir tekerlekli tezgâh ile). Uyarı! Bu elektrikli cihaz, çalışma esnasında elektro- manyetik bir alan yaratır. Bu alan, belli şartlar altında aktif veya pasif tıbbi implantları engelleyebilir. Ölümcül kazalara sebebiyet vermemek amacıyla tıbbi implant ta- şıyan kişilerin bu elektrikli cihazı kullanmadan evvel bir doktorla ve cihaz üreticisiyle görüşmelerini önermekte- yiz. TESTERE BIÇAKLARINA İŞLEM YAPMAKLA İLGİLİ

GÜVENLİK TALİMATLARI

1 Yalnızca kullanımında uzman olduğunuz takma alet- lerini kullanınız. 2 Azami hızlara uyunuz. Takma aletinde yazan aza- mi hız geçilmemelidir. Belirtilmişse, hız aralıklarına uyunuz. 3 Motor/testere bıçağı dönme yönüne uyunuz. 4 Çatlak takma letlerini kullanmayınız. Çatlak takma aletlerini diğerlerinden ayırınız. Tamir edilmeleri yasaktır. 5 Kenetleme yüzeylerini gres, yağ ve sudan arındı- rınız. 6 Testere bıçaklarındaki delikleri daraltmak için gev- şek daraltma contası veya kovanı kullanmayınız. 7 Takma aletini sabitlemek için sabit daraltma con- talarının aynı çapa sahip olduklarından ve kesme çapının en az 1/3‘ü kadar büyük olduklarından emin olunuz. 8 Sabit daraltma contalarının birbirlerine paralel ol- malarını sağlayınız. 9 Takılacak aleti dikkatle tutunuz. En ideal şekilde ori- jinal ambalajlarında veya özel kutularda bulundurul- mamalıdırlar. Sağlam bir tutuş ve yaralanma riskini daha azaltmak için koruyucu eldiven kullanınız. 10 Takma aletlerini kullanmadan önce tüm koruyucu cihazların doğru bir şekilde sabitlendiğinden emin olunuz. 11 Kullanmadan önce takılacak aletin bu elektrikli ciha- za ait teknik gereksinimleri karşıladığından ve doğru bir şekilde sabitlendiğinden emin olunuz. 12 Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın. Dikkat: Lazer ışıması Işına bakmayınız Lazer sınıfı 2

Kendinizi ve çevrenizi, uygun ihtiyati önlemler ala- rak kazalardan koruyunuz!

• Gözlerinizde koruyucu yoksa doğrudan lazer ışınına bakmayınız.

• Asla ışın yoluna bakmayınız.

• Asla lazer ışınını yansıyan yüzeylere ve insan veya hayvanlara doğru tutmayınız. Düşük çıkışlı bir lazer ışını bile gözlere zarar verebilir.191TR

• Dikkat – burada belirtilenden farklı yöntemler, tehlikeli ışımaya maruz kalınmasına neden olabilir.

• Asla lazer modülünü açmayınız. Beklenmedik bir şe- kilde ışına maruz kalınmasına neden olabilir.

• Gönye testeresi uzun süre kullanılmıyorsa, pillerin çı- karılması gerekmektedir.

• Lazer farklı tipte bir lazerle değiştirilemez.

• Lazerin tamiratını yalnızca lazerin üreticisi veya yetkili bir temsilcisi yapabilir. Piller için güvenlik talimatları 1 Pillerin her zaman, pil üzerinde belirtilen şekilde doğru kutuplarında yerleştirilmiş olmasına dikkat ediniz (+ ve -). 2 Pillere kısa devre yaptırmayınız. 3 Şarj edilebilir olmayan pilleri şarj etmeyiniz. 4 Pillere aşırı şarj yapmayınız! 5 Eski ve yeni tip pilleri veya farklı tipteki pilleri veya farklı üreticilerin pillerini karışık kullanmayınız! Tüm pil takımını aynı anda değiştiriniz. 6 Biten pilleri derhal cihazdan çıkarınız ve uygun şe- kilde bertaraf ediniz! 7 Pillerin ısınmasına izin vermeyiniz! 8 Pillerin üzerinde kaynak veya lehim yapmayınız! 9 Pilleri sökmeyiniz! 10 Pillerin ezilmesine izin vermeyiniz! 11 Pilleri ateşe atmayınız! 12 Pilleri çocukların ulaşabileceği yerlerden uzak tu- tunuz. 13 Çocukların gözetimsiz pil değiştirmelerine izin ver- meyiniz! 14 Pilleri ateşin, sobanın veya başka bir ısı kaynağının yakınında tutmayınız. Pilleri doğrudan güneş ışı- ğında kullanmayınız veya sıcak havada araç içinde muhafaza etmeyiniz. 15 Kullanılmamış pilleri orijinal ambalajlarında saklayı- nız ve metal nesnelerden uzak tutunuz. Açılmamış pilleri birbirlerine karıştırmayınız veya değdirme- yiniz! Aksi halde pillerin kısa devre yapmasına, dolaysıyla yanıklara ve hatta yangın tehlikesine sebebiyet verebilirsiniz. 16 Uzun bir süre için kullanılmayacaksa pilleri ekip- mandan çıkarınız, ekipmanın acil durumlarda kul- lanılacak olması hariç! 17 ASLA akmış pilleri uygun koruma olmadan tut- mayınız. Akan pil sıvısının cildinizle temas etmesi halinde o bölgenin derhal akan su ile yıkanması gerekmektedir. Pil sıvısının gözler ve ağız ile te- masından her zaman kaçınınız. Böyle bir temasın meydana gelmesi halinde derhal tıbbi yardım alınız. 18 Pilleri yerleştirmeden önce cihazın içindeki pil bağ- lantılarını ve ilgili bağlantıları temizleyiniz.

Alternatif akım motoru 220 - 240 V ~ 50Hz Güç 2000 Watt Çalıştırma modu S6 25%* Rölanti hız n0 5000 min

Karpit testere bıçağı ø 254 x ø 30 x 3,0 mm Diş sayısı 60 Dönme aralığı -45° / 0°/ +45° Gönye kesimi 0° bis 45° nach links 90°'de Testere Genişliği 340 x 78 mm 45°'de Testere Genişliği 240 x 78 mm 2 x 45°'de Testere Genişli- ği (çifte gönye kesimi) 240 x 32 mm Koruma sınıfı II Ağırlık ca. 17 kg Lazer sınıfı 2 Lazerin dalga boyu 650 nm Lazer çıkış gücü ≤ 1 mW Lazer modülü güç kay- nağı 2 x 1,5 V Micro (AAA) *S6, sürekli faaliyet periyodik çalışma. Yükleme periyodunu takip eden yüksüz periyotlu eş çalışma döngüleri. Faaliyet süresi 5 dakika; çalışma döngüsü faaliyet süresinin % 20‘sidir. İşlenecek parçanın minimum 3 mm yüksekliği ve minimum 10 mm genişliği olmalıdır. İşlenecek parçanın daima kenetleme aletiyle emni- yete alındığından emin olunuz. Gürültü EN 61029‘a uygun olarak belirlenen toplam titreşim de- ğerleri. Ses basınç seviyesi L

3 dB Ses güç seviyesi L

3 dB Kulak koruyucusu takınız. Gürültünün etkileri duyma kaybına neden olabilir. Kalan Tehlikeler Makine, son teknolojiye ve kabul edilen teknik gü- venlik gerekliliklerine göre imal edilmiştir. Ancak çalıştırma esnasında bireysel artık riskler oluşabilir.

• Yanlış elektrik bağlantı kablolarının kullanımından kaynaklanan elektrik akımına bağlı sağlık tehlikesi.

• Bundan başka, tüm önlemlerin alınmış olmasına rağ- men bazı bariz olmayan artık riskler kalabilir.

• Artık risklerin asgariye indirilmesi, “güvenlik talimat- larının” ve “doğru kullanımın” , “çalıştırma talimatla- rı” ile birlikte göz önüne alınması sayesinde mümkün olabilir.

• Makineyi gereksiz yere yüklemeyiniz:192 TR

• Kesme esnasında aşırı baskıya tabi tutulması, testere bıçağını kısa zamanda aşındıracak ve bu da makine- nin işleme ve kesim doğruluğu veriminin azalmasıyla sonuçlanacaktır.

• Plastik malzemelerin kesiminde her zaman mandal kullanınız. Kesilecek kısımların mutlaka mandallarla sabitlenmesi gerekmektedir.

• Makinenin yanlışlıkla çalıştırılmasından kaçınınız: Fiş prize takılırken çalıştırma düğmesi açık konumda ol- mamalıdır.

• Bu kılavuzda önerilen aleti kullanınız. Bu şekilde gön- ye testereniz optimum performansı sağlayacaktır.

• Makine çalışırken eller asla işlem bölgesine girme- melidir.

• Bu bölgede her hangi bir eylemde bulunacaksanız öncelikle el düğmesini boşa getiriniz ve makineyi ka- patınız.

7. Cihazı çalıştırmadan önce

• Cihaz emniyetli şekilde durabileceği bir yerde kurul- malıdır, başka bir deyişle, bir çalışma tezgâhına, üni- versal ana şasi veya benzerine cıvatalanmalıdır. Bu- nu yapmak için makinenin şasisine konulan delikleri kullanınız.

• Cihaz çalıştırılmadan önce tüm kapaklar ve emniyet aletleri uygun şekilde takılmalıdır.

• Bıçağın serbestçe dönmesi mümkün olmalıdır.

• Daha önce işlenmiş ahşap malzemeyle çalışırken, çi- vi veya vida vs. gibi yabancı maddelere dikkat ediniz.

• AÇMA/KAPAMA düğmesine basmadan önce, testere bıçağının doğru takıldığını kontrol ediniz. Hareketli parçalar düzgün çalışmalıdır.

• Cihazı güç kaynağına bağlamadan önce, anma de- ğerleri plakasındaki bilgilerin şebeke bilgileri ile özdeş olduğundan emin olunuz.

8. Bağlama ve çalıştırma

8.1 Testerenin kurulması (şekil 1/2/3/4/5)

• Döner tezgahın (14) ayarlanması için sabitleme vida- sını (26) yakl. 2 tur döndürerek gevşetin.

• Döner tezgahı (14) ve göstergeyi (12), ölçekteki (13) istenilen açı ölçüsüne döndürün ve sabitleme vidası ile (26) sabitleyin.

• Makine başlığının (4) haf aşağı bastırılması ve aynı zamanda emniyet piminin (23) motor tutucusundan çıkarılması ile testerenin kilidi aşağıdaki konumdan açılır.

• Makine başlığını (4), kilit açma kolu (3) yerine oturana kadar yukarı alın.

• Germe tertibatı (7) sabit testere tezgahının (15) sa- ğına veya soluna sabitlenebilir. Germe tertibatını (7) bunun için öngörülen durdurma rayının (16) arka tara- fına sokun ve tırtıllı yıldız vidayla (16a) sağlamlaştırın.

• İş parçası altlıklarını (8) şekil 5‘te gösterildiği gibi sa- bit testere tezgahına takın ve vida (9) ile sabitleyin.

• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 45° sola eğilebilir.

8.2 Durdurma noktasının 90°‘lik ayırma kesimi için

(şekil 1/6/7) hassas ayar

• Köşeli durdurucu teslimata dahil değildir.

• Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.

• Sabitleme vidasını (22) gevşetin.

• Köşeli durdurucuyu (a) testere bıçağı (6) ile döner tezgah (14) arasına yerleştirin.

• Ayar vidasını (27), testere bıçağı (6) ile döner tezgah (14) arasındaki açı 90° oluncaya kadar ayarlayın.

• Yayın ön gerilimi ile tutulması nedeniyle ayarın sabit- lenmesi gerekli değildir.

• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, açı göstergesinde (18) 0° konumuna getirin ve bağ- lama vidasını yeniden sıkın.

8.3 Ayırma kesimi 90° ve döner tezgah 0° (şekil 8)

Yaklaşık 100 mm kesme genişliklerinde, testerenin çek- me işlevi sabitleme vidası ile (20) arka konumda sabit- lenebilir. Makine bu konumda ayırma modunda çalıştırı- labilir. Kesme genişliği 100 mm üzerinde ise, sabitleme vidasının (20) gevşek ve makine başlığının (4) hareketli olmasına dikkat edilmelidir. Dikkat! Kaydırılabilir durdurma rayı (16a) 90° ayırma ke- simleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma rayının (16a) sabitleme vida- sını (16b) açın ve durdurma rayını (16a) arkaya itin.

• Kaydırılabilir durdurma rayı (16a) en içteki konumun- dan, durdurma rayının (16a) ve testere bıçağının (6) arasındaki mesafe maks. 8 mm oluncaya kadar sa- bitlenmelidir.

• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola- mayacağına dikkat edin.

• Sabitleme vidasını (16b) yeniden sıkın.

• Makine başlığını (4) üst konuma getirin.

• Makine başlığını (4) tutma yerinden (2) arkaya itin ve gerekirse bu konumda sabitleyin (kesim genişli- ğine göre).

• Kesilecek tahtayı durdurma rayına (16) ve döner tez- gahın (14) üzerine koyun.

• Kesme işlemi sırasında kaymasını önlemek için, ger- me tertibatı (7) ile malzemeyi sabit testere tezgahı üzerinde (15) sabitleyin.

• Makine başlığını (4) serbest bırakmak için kilit açma koluna (3) basın.

• Motoru çalıştırmak için açma kapatma şalterine (2) basın.

• Sabitlenmiş çekme kılavuzunda (21): testere bıçağı (6) iş parçasını ikiye kesene kadar ma- kine başlığını (4), tutma yeri (1) ile dengeli ve haf bastırarak aşağı hareket ettirin.

• Sabitlenmemiş çekme kılavuzunda (21): Makine başlığını (4) tam öne çekin. Tutma yerini (1) dengeli ve haf bastırarak aşağı indirin. Şimdi tes- tere bıçağı (6) iş parçasını tamamen kesene kadar makine başlığını (4) yavaş ve dengeli bir şekilde tam arkaya itin.193TR

• Kesme işlemi tamamlandıktan sonra maki- ne başlığını yeniden yukarıdaki durma konumu- na getirin ve açma kapatma şalterini (2) bırakın. Dikkat! Geri çekme yayından dolayı makine otoma- tik olarak yukarı vurur. Tutma yerini (1) kesme sonra- sında bırakmayın, makine başlığını yavaş ve haf bir karşı basınçla yukarı hareket ettirin.

8.4 Ayırma kesimi 90° ve döner tezgah 0°- 45° ( 9)

Gönyeburun testeresi ile durdurma rayına 0°- 45° sağa ve sola eğri kesikler uygulanabilir. Dikkat! Kaydırılabilir durdurma rayı (16a) 90° ayırma ke- simleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma rayının (16a) sabitleme vida- sını (16b) açın ve durdurma rayını (16a) arkaya itin.

• Kaydırılabilir durdurma rayı (16a) en içteki konumun- dan, durdurma rayının (16a) ve testere bıçağının (6) arasındaki mesafe maks. 8 mm oluncaya kadar sa- bitlenmelidir.

• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola- mayacağına dikkat edin.

• Sabitleme vidasını (16b) yeniden sıkın.

• Sabitleme vidasını (26) çözün.

• Tutma yeri (11) ile döner tezgahı (14) istenilen açı- ya ayarlayın. Döner tezgah üzerindeki gösterge (12) sabit testere tezgahının (15) üzerindeki ölçeğin (13) istenilen açı ölçüsüyle uyuşmalıdır.

• Döner tezgahı (14) sabitlemek için sabitleme vidasını (26) yeniden sıkın.

• Kesimi 8.3‘te belirtildiği gibi uygulayın.

8.5 Durdurma noktasının 45°‘lik köşe kesimi için

(şekil 1/10/11) hassas ayar

• Köşeli durdurucu teslimata dahil değildir.

• Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.

• Döner tezgahı (14) 0° konumuna sabitleyin.

• Sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola doğru 45° eğin.

• 45° köşeli durdurucuyu (b) testere bıçağı (6) ile döner tezgah (14) arasına yerleştirin.

• Ayar vidasını (28), testere bıçağı (6) ile döner tezgah (14) arasındaki açı tam 45° oluncaya kadar ayarlayın.

• Yayın ön gerilimi ile tutulması nedeniyle ayarın sabit- lenmesi gerekli değildir.

• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, açı göstergesinde 45° konuma (18) getirin ve bağlama vidasını yeniden sıkın.

8.6 Köşe kesimi 0°- 45° ve döner tezgah 0°

(şekil 1/2/12) Gönye testeresi ile sola doğru çalışma yüzeyine 0°- 45°‘lik köşe kesimleri uygulanabilir. Dikkat! Kaydırılabilir durdurma rayı (16a) köşe kesim- leri için (uygun testere başlığı) en dış konumda sabit- lenmelidir.

• Durdurma rayının (16a) sabitleme vidasını açın (16b) ve hareketli durdurma rayını (16a) dışarı itin.

• Kaydırılabilir durdurma rayı (16a) en iç konumdan, durdurma rayının (16a) ve testere bıçağının (6) ara- sındaki mesafe en az 8 mm oluncaya kadar sabit- lenmelidir.

• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola- mayacağına dikkat edin.

• Sabitleme vidasını (16b) yeniden sıkın.

• Makine başlığını (4) üst konuma getirin.

• Döner tezgahı (14) 0° konumuna sabitleyin.

• Gösterge (19) ölçekte (18) istenilen açı ölçüsünü gös- terene kadar sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola eğin.

• Sabitleme vidasını (22) yeniden sıkın.

• Kesimi 8.3‘te belirtildiği gibi uygulayın.

8.7 Köşe kesimi 0°- 45° ve döner tezgah 0°- 45

(şekil 2/4/13) Gönye testeresi ile sola doğru çalışma yüzeyine 0°- 45°‘lik ve aynı zamanda durdurma rayına 0°- 45°‘lik köşe kesimleri uygulanabilir (çift köşe kesimi). Dikkat! Kaydırılabilir durdurma rayı (16a) köşe kesim- leri için (uygun testere başlığı) en dış konumda sabit- lenmelidir.

• Durdurma rayının (16a) sabitleme vidasını açın (16b) ve hareketli durdurma rayını (16a) dışarı itin.

• Kaydırılabilir durdurma rayı (16a) en iç konumdan, durdurma rayının (16a) ve testere bıçağının (6) ara- sındaki mesafe en az 8 mm oluncaya kadar sabit- lenmelidir.

• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola- mayacağına dikkat edin.

• Sabitleme vidasını (16b) yeniden sıkın.

• Makine başlığını (4) üst konuma getirin.

• Döner tezgahı (14) sabitleme vidasını (26) gevşete- rek sökün.

• Tutma yeri (11) ile döner tezgahı (14) istenilen açıya ayarlayın (bunun için bkz. ayrıca madde 8.4).

• Döner tezgahı sabitlemek için sabitleme vidasını (26) yeniden sıkın.

• Sabitleme vidasını (22) çözün.

• Tutma yeri (1) ile makine başlığını (4) sola, istenilen açıya eğin (bunun için bkz. ayrıca madde 8.6).

• Sabitleme vidasını (22) yeniden sıkın.

• Kesimi 8.3‘te belirtildiği gibi uygulayın.

8.8 Kesme derinliği sınırlaması (şekil 3/14)

• Vida yardımıyla (24) kesme derinliği kademesiz ayar- lanabilir. Bunun için vidadaki (24) tırtıllı somunu çö- zün. Keme derinliği sınırlandırması (25) için durdur- mayı dışa getirin. İstenilen kesme derinliğini vidayı (24) takarak veya çıkararak ayarlayın. Ardından tırtıllı somunu yeniden vidadan (24) sıkın.

• Deneme kesimi ile ayarı kontrol edin.

8.9 Talaş toplama torbası (şekil 1)

Testere, talaşlar için bir talaş toplama torbası (17) ile donatılmıştır. Toz torbasının metal halka kanatlarını sıkıştırın ve motor alanının boşaltma deliğine takın.194 TR Talaş toplama torbası (17) fermuardan alt tarafa bo- şaltılabilir.

8.10 Testere bıçağının değiştirilmesi

(şekil 15/16/17/18) Elektrik şini çekin! Dikkat! Testere bıçağının değiştirilmesi için koruyucu eldi- ven kullanın! Yaralanma tehlikesi!

• Makine başlığını (4) yukarı alın.

• Kılavuz braketin (37) vidasını (e), serbest oluncaya ve aşağı alınabilene kadar gevşetin.

• Kilit açma koluna (3) basın. Testere bıçağı koruma- sını (5), testere bıçağı korumasındaki oyuk (5) anş vidasının (29) üzerine gelecek şekilde yukarı katlayın.

• El ile alyan anahtarını (d) anş vidasının (29) üzeri- ne oturtun.

• Alyan anahtarını (d) tutun ve testere bıçağı koruma- sını (5), alyan anahtarına (d) uyuncaya kadar yavaş- ça kapatın.

• Testere mili kilidini (31) sıkıca bastırın ve anş vida- sını (29) saat yönünde yavaşça çevirin. Maksimum bir turdan sonra testere mil kilidi (31) yerine oturur.

• Şimdi biraz daha güç uygulayarak anş vidasını (29) saat yönünde çözün.

• Flanş vidasını (29) tamamen çıkarın ve dış anşı (30) kaldırın.

• Testere bıçağını (6) iç anştan (32) kaldırın ve aşağı doğru çekip çıkarın.

• Flanş vidasını (29), dış anşı (30) ve iç anşı (32) iti- nalı bir şekilde temizleyin.

• Yeni testere bıçağını (6) ters sıralamayla yeniden yer- leştirin ve sıkın.

• Dikkat! Dişlerin kesme eğimi, yani testere bıçağının (6) dönüm yönü, mahfazadaki ok yönü ile uyuşmalıdır.

• Kılavuz braketi (37) konumuna getirin ve vidayı (e) yeniden sıkın.

• Devam etmeden önce koruma tertibatlarının işlevsel- liğini kontrol edin.

• Dikkat! Testere bıçağı değiştirildikten sonra testere bıçağının (6) dikey konumda ve 45°‘lik eğimde, tez- gah dolgu maddesinde (10) serbest çalıştığını kont- rol edin.

• Dikkat! Testere bıçağı (6) kurallara uygun olarak de- ğiştirilmeli ve düzenlenmelidir.

8.11 Lazer işletimi (şekil 3/19/20)

• Açma: Lazer açma/kapatma şalterini (34) „1“ konu- muna getirin. İşlenecek iş parçasında doğru kesme kılavuzunu gösteren bir lazer hattı elde edilir.

• Kapatma: Lazer açma/kapatma şalterini (34) „0“ ko- numuna getirin.

• Pil değişimi: Lazeri (33) kapatın. Pil bölmesi kapa- ğını (36) çıkarın. Pilleri çıkarın ve yeni (R03 tipi 2 x 1,5 volt, LR 03 Micro, AAA) ile değiştirin. Pilleri yer- leştirirken doğru kutuplara dikkat edin. Pli bölmesini (35) yeniden kapatın.

8.12 Lazerin ayarlanması (şekil 21)

Lazer (33) doğru kesim hattını göstermiyorsa, tekrar ayarlanabilir. Bunun için vidaları (38) açın ve lazeri yan- lamasına hareket ettirerek, lazer ışınını, testere bıçağı- nın (6) kesme dişlerine isabet edecek şekilde ayarlayın.

• Döner tezgahı (14) sabitlemek için sabitleme vidası- nı (26) sıkın.

• Kilit açma kolunu (3) devreye alın, makine başlığını (4) aşağı bastırın ve emniyet pimini (23) sabitleyin. Testere şimdi alt konumda kilitlidir.

• Testerenin çekme işlevini, çekme kılavuzuna (20) yö- nelik sabitleme vidası ile arka konuma sabitleyin.

• Makineyi sabit testere tezgahına (15) taşıyın.

• Makineyi yeniden kurmak için madde 7‘de belirtildiği gibi hareket edin.

m Uyarı! Herhangi bir ayarlama, bakım veya servis işin- den önce, şebeke elektrik şini çekiniz! Genel bakım tedbirleri Zaman zaman, bir bez kullanarak makinenin kıymık- larını ve talaşını siliniz. Aletin hizmet ömrünü uzatmak için dönen parçaları ayda bir kez yağlayınız. Motoru yağlamayınız. Plastiği temizlerken aşındırıcı ürünler kullanmayınız. Fırça muayenesi Yeni bir makinede veya yeni karbon fırça takıldığında ilk 50 çalışma saatinden sonra karbon fırçaları kontrol edi- niz. İlk kontrolü yaptıktan sonra, kontrolü her 10 çalışma saatinde bir tekrarlayınız. Eğer karbon 6 mm uzunluğa kadar aşınmışsa veya yay veya temas teli yanmış veya hasar görmüşse, her iki fır- çanın da değiştirilmesi gerekir. Çıkarılmalarını müteakip fırçaların kullanılabilir oldukları bulunursa, bunların yeni- den takılması mümkündür.

Aleti ve aksesuarlarını çocukların erişemeyeceği, ka- ranlık, kuru ve donmayı önleyecek bir yerde saklayınız. Optimum depolama sıcaklığı 5 ile 30˚ C arasındadır. Elektrikli aleti orijinal ambalajında saklayınız. Elektrikli aleti, tozdan ve nemden korumak için örtünüz. Kullanım kılavuzunu elektrikli aletle birlikte saklayınız.195TR

12. Elektrik bağlantısı

Kurulan elektrik motoru bağlanmıştır ve çalışmaya hazırdır. Bağlantı, geçerli VDE ve DIN hükümlerine uygundur. Müşterinin şebeke bağlantısı ile kullanılan uzatma kablosu da bu düzenlemelere uygun olmalıdır.

• Ürün, EN 61000-3-11‘in taleplerini yerine getirir ve

• özel bağlantı koşullarına tabiidir. Bunun anlamı, iste- ğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.

• Cihaz, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.

• Ürün sadece bağlantı noktalarında kullanılması için öngörülmüştür, a) maksimum izin verilen şebeke empedansı “Z” (Zmaks = 0,382 Ω) geçmemeli, veya b) ağın daimi akım dayanıklılığı her devirde en az 100 A olmalıdır.

• Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağ- lantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun. Önemli bilgi Aşırı yüklenme durumunda motor kendini kapatacaktır. Soğuma süresinden sonra (süre değişmektedir), motor tekrar çalıştırılabilir.. Hasarlı elektrik bağlantı kablosu Elektrik bağlantı kablolarının yalıtımı sık sık hasar görür. Bunun nedenleri aşağıdakiler olabilir:

• Bağlantı kablolarının pencerelerden veya kapılardan geçtiği yerlerdeki geçiş noktaları.

• Bağlantı kablosunun uygun olmayan şekilde sıkıştırıl- dığı veya geçirildiği yerlerdeki kıvrılmalar.

• Üzerinden geçilmesi nedeniyle bağlantı kablolarının koptuğu yerler.

• Duvar prizinden sertçe çekip çıkarma nedeniyle ya- lıtım hasarı.

• Yalıtımın eskimesinden dolayı çatlaklar. Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama- lıdır ve yalıtım hasarından dolayı hayatı tehdit eder. Eletrik bağlantı kablolarının hasarını düzenli olarak kontrol ediniz. Bağlantı kablosunun muayene esnasın- da elektrik şebekesine bağlı olmadığından emin olunuz. Elektrik bağlantı kabloları, geçerli VDE ve DIN hüküm- lerine uygun olmalıdır. Yalnızca „H05VV-F“ işaretli bağ- lantı kablolarını kullanınız. Bağlantı kablosu üzerine tip gösteriminin yazdırılması zorunludur. Alternatif akım motoru

• Şebeke gerilimi 230 V~ olmalıdır.

• 25 m uzunluğa kadar uzatma kablolarının 1,5 mm

kesiti olmalıdır. Elektrikli cihaz bağlantıları ve onarımları yalnızca bir elektrikçi tarafından yapılabilir. Herhangi bir soruşturma durumunda lütfen aşağıdaki bilgileri veriniz:

• Makine verileri - tip plakası

• Makine verileri - tip plakası

13. Bertaraf etme ve geri dönüşüm

Cihaz, taşıma esnasındaki hasarın önlenmesi için am- balaj içerisinde temin edilmektedir. Bu ambalaj içerisin- deki ham maddeler tekrar kullanılabilir veya geri dönüş- türülebilir. Cihaz ve aksesuarları, metal ve plastik gibi çeşitli tip malzemelerden yapılmıştır. Arızalı bileşenler özel atık olarak bertaraf edilmelidir. Bayiinize veya be- lediye meclisinize danışınız.196 TR

Hata Olası Neden Çare Motor çalışmıyor Motor, kablo veya priz arızalı, sigorta yanmış. Makinenin bir uzman tarafından incelenmesini sağlayınız. Asla makineyi kendiniz tamir etmeyi- niz. Tehlike! Sigortaları kontrol ediniz ve gerekirse değiştiriniz. Makine çalışmaya ya- vaş başlıyor ve çalışma hızına ulaşmıyor. Voltaj çok düşük, bobinler hasarlı, kapasitör yanmış. Voltajı kontrol etmek için elektrik sağlayıcınızla görü- şünüz. Motorun bir uzman tarafından muayene edil- mesini sağlayınız. Kapasitörün bir uzman tarafından değiştirilmesini sağlayınız. Motor aşırı gürültü yapıyor. Bobinler hasarlı, motor arızalı. Motorun bir uzman tarafından incelenmesini sağla- yınız. Motor tam gücüne ulaşmıyor. Şebekedeki devreler aşırı yüklenmiştir (lamba- lar, diğer motorlar vs) Aynı şebekede başka ekipman veya motor kullan- mayınız. Motor kolayca aşırı ısınıyor. Motorda aşırı yüklenme, yetersiz motor soğut- ması Keserken motora aşırı yüklenmekten kaçınınız. Op- timal motor soğutmayı sağlamak için motoru tozdan arındırınız. Keserken kesme gücü zayııyor. Kesme bıçağı çok küçük (satıh çok fazla) Kesme biriminin son durma noktasını yeniden ayarlayınız. Kesim kaba veya dalgalı çıkıyor. Testere bıçağı kör, diş şekli malzemenin kalın- lığına uygun değil. Testere bıçağını bileyiniz ve/veya uygun testere bıçağı kullanınız. Çalışılan parça kaçıyor ve/veya kıymık yapıyor. Aşırı kesme basıncı ve/veya kullanım için uygun olmayan testere bıçağı. Uygun testere bıçağı takınız.197EE Sisukord: Lk:
