HM80Lxu - Testere SCHEPPACH - Ücretsiz kullanım kılavuzu

Marka	Scheppach
Model	HM80Lxu
Tip	Almanak testere / gönye testere
Kategori	Testere
Ağırlık	Yaklaşık 17 kg
Besleme	220–240 V ~ 50 Hz
Güç	1500 W (S6 %25)
Boşta devir sayısı	5000 dk⁻¹
Testere bıçağı	Ø 210 x Ø 30 x 2,6 mm, 24 sert metal diş
Dönme açısı	-45° / 0° / +45°
Gönye kesimi	0° ila 45° sola
Kesim genişliği (90°)	340 x 58 mm
Kesim genişliği (45°)	240 x 58 mm
Çift gönye kesimi	240 x 32 mm
Kılavuz lazer	Sınıf 2, 650 nm, ≤1 mW, 2× AAA pil
Ses basıncı seviyesi	99,6 dB(A)
Koruma kategorisi	II
Önerilen depolama	Karanlık, kuru yer, 5-30 °C
Rutin bakım	Bir bezle temizleyin, döner parçaları yağlayın, fırçaları kontrol edin
Kişisel koruyucu donanım	Gözlük, işitme koruyucu, toz maskesi, eldiven
Onarımlar	Yetkili bir uzmana emanet edin, orijinal parçalar kullanın
Verilen aksesuarlar	Talaş toplama torbası, 6 mm Allen anahtarı, 3 mm Allen anahtarı, 2 adet AAA pil, kullanım kılavuzu

Sık sorulan sorular - HM80Lxu SCHEPPACH

Döner tabla açısı nasıl ayarlanır?

Blokaj vidasını (26) yaklaşık 2 tur gevşetin, kolu (11) kullanarak döner tablayı (14) istenen açıya çevirin, ardından blokaj vidasını sıkın. Derecelendirme (13) ve ibre (12) açıyı gösterir.

Testere bıçağı nasıl değiştirilir?

Makinenin fişini çekin. Koruyucu eldiven takın. Makine kafasını kaldırın, kılavuz desteğini serbest bırakın, mil kilidini (31) tutun, Allen anahtarı ile flanş vidasını (29) saat yönünde gevşetin, dış flanşı ve bıçağı çıkarın. Yeni bıçağı dönüş yönüne dikkat ederek takın, ardından vidayı sıkın.

Testereyi kullanmak için hangi KKD'ler zorunludur?

Her zaman koruyucu gözlük, işitme koruyucu ve toz maskesi takın. Bıçağı tutarken eldiven kullanın. Bol giysilerden kaçının ve uzun saçları bağlayın.

Kılavuz lazer nasıl kullanılır?

Lazer açma/kapama anahtarını (34) « 1 » konumuna getirin. Lazer, iş parçası üzerinde kesim çizgisini gösteren bir çizgi yansıtır. Kapatmak için « 0 » konumuna getirin. Lazer zayıfladığında pilleri (2× AAA) değiştirin.

Bu testere ile hangi malzemeler kesilebilir?

Testere, ahşap ve uyumlu plastik malzemeleri kesmek için tasarlanmıştır. Uygun olmayan bıçaklar kullanmayın. Verilen bıçak yalnızca ahşap içindir. Yakacak odun kesmeyin.

Testere nasıl bakım yapılır?

Bakım öncesinde makinenin fişini çekin. Talaşları bir bezle temizleyin. Döner parçaları ayda bir yağlayın. İlk alıştırma (50 saat) sonrasında her 10 saatte bir kömür fırçaları kontrol edin. 6 mm'ye kadar aşınmışlarsa değiştirin.

Motor aşırı ısınırsa ne yapmalı?

Motor aşırı yük durumunda otomatik olarak durabilir. Yeniden çalıştırmadan önce makinenin soğumasını bekleyin. Aşırı ısınmayı önlemek için kesimi zorlamayın ve motor havalandırmalarını temizleyin.

Testere güvenli bir şekilde nasıl taşınır?

Döner tablayı sabitleme vidası (26) ile kilitleyin. Makine kafasını indirin, emniyet cıvatasını (23) takın. Geri çekilen kılavuzu vidayla (20) sabitleyin. Makineyi sabit masa (15) ile taşıyın.

90° kesim için dayanağı nasıl ayarlarım?

Kafa indirilmiş ve kilitliyken, bıçak ile tabla arasına bir açıölçer (verilmez) yerleştirin. 90° açı elde edene kadar ayar vidasını (27) ayarlayın. Göstergeyi kontrol edin: ibreyi (19) gevşetin ve ölçekte (18) 0°'ye getirin, ardından sıkın.

Talaş toplama torbası nasıl boşaltılır ve temizlenir?

Talaş toplama torbası (17) tahliye açıklığına takılır. Boşaltmak için arkadaki fermuarı açın. Talaşı gidermek için sallayın. Gerekirse nemli bir bezle temizleyin.

KULLANIM KILAVUZU HM80Lxu SCHEPPACH

Elektrikli aletleri çöpe atmayınız!
Eski elektrikli ve elektronik cihazları kapsayan Avrupa Yönetmeliği 2012/19/EU ve ulusal kanunlardaki uygulaması gereğince kullanılmış elektrikli aletlerin ayrıştırılması ve çevreye zarara vermeyen bir dönüşüm sürecine sokulması gerekmektedir.

GR

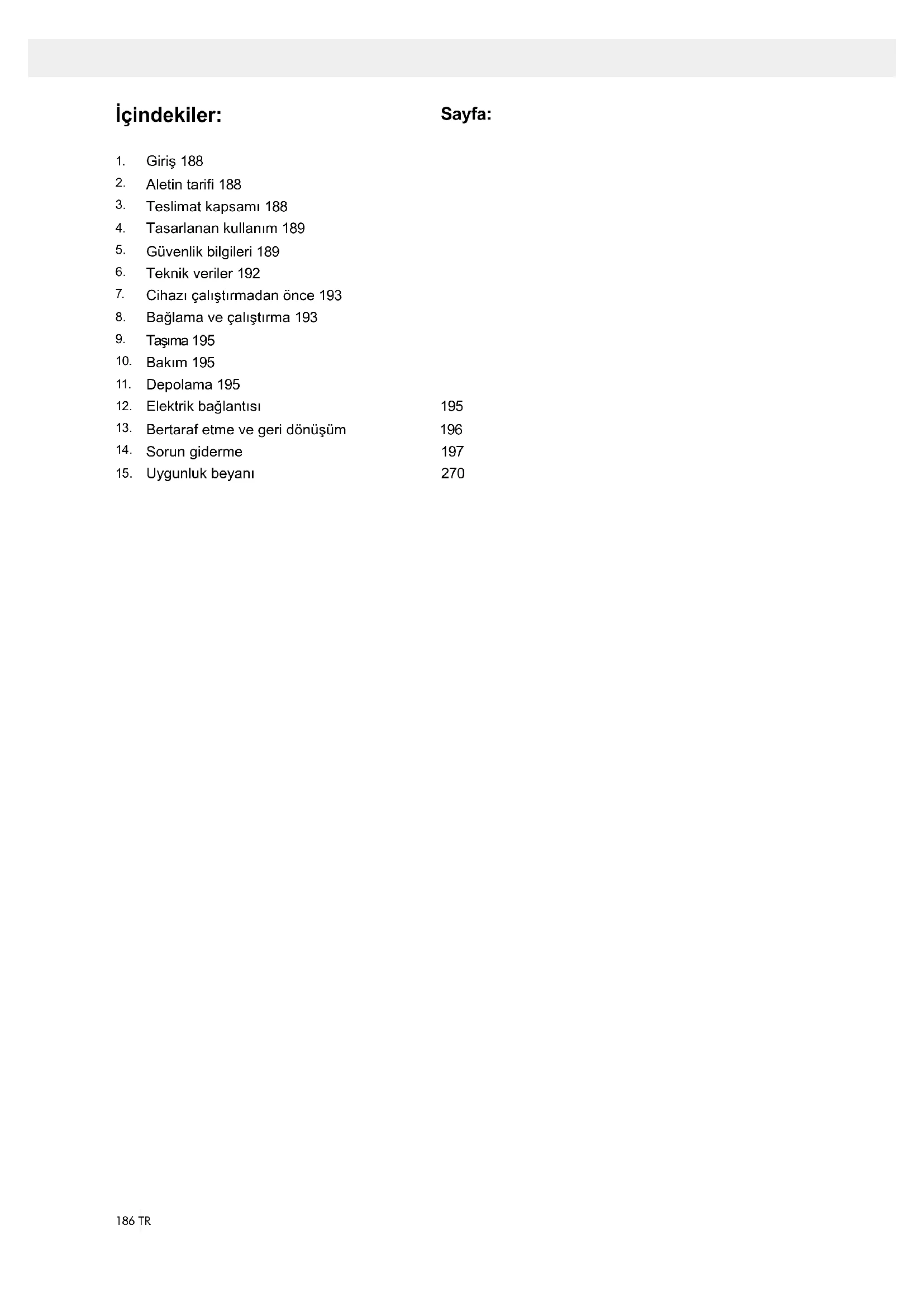

1. Giriş 188
2. Aletin tarifi 188
3. Teslimat kapsamı 188
4. Tasarlanan kullanım 189
5. Güvenlik bilgileri 189
6. Teknik veriler 192
7. Cihazı çalıştırmadan önce 193
8. Bağlama ve çalıştırma 193
9. Taşıma 195
10. Bakım 195

11. Depolama 195

12. Elektrik bağlantısı 195

13. Bertaraf etme ve geri dönüşüm 196

14. Sorun giderme 197

15. Uygunluk beyanı 270

Cihaz üzerindeki sembollerin açıklaması

Dikkat - Yaralanma riskini azaltmak için çalıştırma talimatını okuyunuz

Koruyucu gözlük takınız!

Koruyucu kulaklık takınız!

Solunum maskesi takınız!

Önemli! Yaralanma riski. Asla çalışan testere bıçağına doğru uzanmayınız!

Önemli! Lazer ışılması

Koruma sinifi II

1. Giriş

İMALATÇI::

scheppach

Yeni scheppach makinanız ile zevkli ve başarılı bir üretim diliyoruz.

Öneri:

Yürürlükte bulunan ürün sorumluluğu kanununa göre bu makinanın aşağıdaki kullanım durumlarından doğacak hasarlardan imalatçı sorumlu değildir:

• yanlış kullanım,
• kullanım talimatlarına uymama,
• yetkisiz kişilerce yapılan tamiratlar,
• orjinal olmayan yedek parçaların takılması ve kullanımı,

- uygun olmayan kullanım,

- elektrik aksamındaki özellikleri ve VDE 0100, DIN 57113 / VDE 0113 kurallarına uymama nedeniyle meydana gelebilecek elektrik sistemindeki arızalar

Tavsi yeleri mi z:

Makineyi kurmadan ve kullanmaya başlamadan önce çalıştırma talimatlarının tamamını dikkatlice okuyunuz. Çalıştırma talimatları, kullanıcıının makineyi öğrenmesi ve tavsiyelere uygun olarak kullanım imkânlarından faydalanabilmesini amaçlamaktadır. Çalıştırma talimatlarının içerisinde, makinenin nasıl güvenli, profesyonel ve ekonomik bir şekilde çalıştırılabileceği, ayrıca tehlikelerin, pahalı tamiratların nasıl önlenebileceği, arıza sürelerinin nasıl azaltılacağı ve makinenin faydalılığı ile çalışma ömrünün nasıl arttırabileceği hakkında önemli bilgiler mevcuttur. Çalıştırma talimatlarındaki güvenlik talimatlarına ek olarak, makinenin ülkenizde kullanımı için geçerli düzenlemelere de uyulmalıdır. Çalıştırma talimatları paketini her zaman makinenizin yanında bulundurunuz ve kir ile nemden korumak için plastik bir kılıfta saklayınız. Makineyi çalıştırmadan önce her defasında kılavuzu okuyunuz ve bilgilerini dikkatlice takip ediniz. Makine, yalnızca bu konuda bilgilendirilmiş olan ve ilişkili tehlikeleri bilen kişilerce çalıştırılabilir. Asgari yaş sınırına uygunluk sağlanmalıdır.

2. Aletin tarifi (Şekil 1-21)

1. Tutma yeri
2. Açma/Kapama şalteri
3. Kilit açma kolu
4. Makine başlığı
5. Hareketli testere biçağı koruması
6. Testere bıçağı
7. Germe tertibati
8. İş parçası altlığı
9. İş parçası altlığı için sabitleme vidası
10. Tezgah dolgu maddesi
11. Tutma yeri
12. Gösterge
13. Ölçek
14. Döner tezgah
15. Sabit testere tezgahı
16. Durdurma rayi
    16a. Kaydırılabilir durdurma rayı
    16b. Sabitleme vidası
17. Talaş toplama torbası
18. Ölçek
19. Gösterge
20. Çekme kılavuzu için sabitleme vidası
21. Çekme kılavuzu
22. Sabitleme vidası
23. Emniyet pimi
24. Kesme derinliği sınırlandırması için vida
25. Kesme derinliği sınırlandırması için durdurma
26. Döner tabla için sabitleme vidası
27. Ayar vidası (90°)
28. Ayar vidası (45°)
29. Flanş vidası
30. Diş flanş
31. Testere mili kilidi
32. İç flanş
33. Lazer
34. Açma/Kapama şalteri lazeri
35. Pil bölmesi
36. Pil bölmesi kapağı
37. Kilavuz braket

a) 90° köşeli durdurucu (teslimat kapsamına dahil değil)
b) 45° köşeli durdurucu (teslimat kapsamına dahil değil)
c) Yay
d) Alyan anahtar, 6 mm
e) Alyan anahtar, 3 mm

3. Teslimat kapsamı

• Ambalajı açınız ve aleti dikkatle çıkarınız.
• Ambalaj malzemesini ve ambalaj ve taşıma bağını (varsa) çıkarınız.
• Teslimatın tam olup olmadığını kontrol ediniz.
• Alette ve aksesuar parçalarında taşıma hasarı olup olmadığını kontrol ediniz.
• Mümkünse, garanti süresi sona erinceye kadar ambalajı saklayınız.

DIKKAT

Alet ve ambalaj malzemeleri oyuncak değildir! Çocukların plastik torbalarla, ambalaj naylonuyla ve küçük parçalarla oynamasına izin verilmemelidir! Yutma ve boğulma riski vardır!

• İki kollu, gönye ve gönyeburun testeresi
  • 1 x germe tertibati (7)
• 2 x iş parçası altlığı (8)
  • Talaş toplama torbası (17)
• Alyan anahtar (d)
  • Alyan anahtar 3 mm (e)
  • 2 x 1,5 V AAA pil ---
• 2 x kömür fırçası
• Kullanma kılavuzu

4. Tasarlanan kullanım

İki kollu, gönye ve gönyeburun testeresi, makine büyüklüğüne göre tahta ve plastik kesmek içindir. Testere, yakacak odun için uygun değildir.

İkaz! Makineyi, kullanma kılavuzunda belirtilenin dışında, başka malzemeler kesmek için kullanmayın.

İkaz! Beraberinde teslim edilen testere biçağı sadece tahta kesmek içindir! Plastik kesmek için kullanmayın! Donanım, yalnızca belirtilen amaçlarına uygun kullanılabilir. Başka bir amaçla kullanılması, yanlış kullanım şeklinde kabul edilir ve bu kötü kullanım nedeniyle oluşabilecek herhangi bir hasar veya yaralanma durumunda üretici değil kullanıcı/operatör sorumlu olacaktır.

Donanımın yalnızca uygun testere biçakları ile çalıştırılması gerekmektedir. Her hangi bir tip kesme diski kullanılması yasaktır.

Ekipmanı doğru bir şekilde kullanabilmek için aynı zamanda bu kılavuzda bulunan güvenlik bilgilerini, kurma talimatlarını ve çalıştırma talimatlarını okumanız gerekmektedir.

Bu donanımı kullanan ve servisini yapan herkesin bu kılavuzu okuması ve donanımın potansiyel tehlikelerini bilmesi gerekmektedir. Aynı zamanda bölgenizde geçerli olan yasal kaza önleme hükümlerini ve iş yerinde sağlık ve güvenlik genel kurallarını yerine getirmeniz son derece önemlidir.

Donanımda yapılan her hangi bir değişiklik ve bu değişiklikten kaynaklanan herhangi bir hasara karşı üretici sorumlu olmayacaktır. Donanımın tarif edildiği şekilde kullanımında dahi belli yan risk faktörlerini elimine etmek mümkün değildir. Aşağıdaki tehlikeler makinenin konstrüksiyonu ve tasarımına bağlı olarak ortaya çıkabilir:

• Açık testere alanında testere bıçağına temas.
• Hareket halindeki testere bıçağına değme (kesme yaralanmaları).
• Çalışılan parçaların veya parça kesitlerinin geri fırlaması.
• Testere bıçağının çatlaması.
• Bozuk karbür uçlarının testere bicağından fırlaması.
• Gerektiğinde kulak koruyucu kullanılmamasından dolayı işitme hasarları.
• Kapalı mekânlarda kullanılmasından ötürü zararlı talaşların çıkması.

Lütfen donanımın ticari veya sanayi uygulamalarında kullanılmak için tasarlanmadığına dikkat ediniz. Donanımın ticari veya sanayi alanda veya benzer maksatlarla kullanılması halinde garantimiz geçerli olmayacaktır.

5. Güvenlik bilgileri

Dikkat! Aşağıdaki temel güvenlik önlemlerinin, elektrikli cihazların kullanımında elektrik çarpmasına ve yaralanma ile yangına karşı korunma amacıyla uygulanması gerekmektedir. Elektrikli cihazı kullanmadan önce tüm bu bilgileri okuyunuz ve daha sonra okumak için güvenlik talimatlarını saklayınız.

Güvenli çalışma

1 Çalışma ortamını derli toplu tutunuz.
- Çalışma alanındaki dağınlıklık, kazalara neden olabilir.
2 Çevresel etkileri göz önünde bulundurunuz.
– Elektrikli cihazları yağmura maruz bırakmayınız.
- Elektrikli cihazları nemli veya ıslak ortamda kullanmayınız.
- Çalışma ortamının iyice aydınlatılmış olmasına dikkat ediniz.
- Yangın veya patlama riski bulunan ortamlarda elektrikli cihaz kullanmayınız.

3 Kendinizi elektrik çarpmasına karşı koruyunuz.

- Topraklanmış parçalarla (örn. Borular, radyatörler, elektrikli ocaklar, soğutucular gibi) fiziksel temas-tan kaçınıniz.

4 Çocukları yaklaştırmayınız.

- Başka insanların ekipmana veya kabloya dokunmasına müsaade etmeyiniz. Onları çalışma alanı nızdan uzak tutunuz.

5 Kullanılmayan elektrikli cihazları emniyetli bir şekilde saklayınız.

- Kullanılmayan elektrikli cihazların, kuru ve çocukların erişemeyeceği yüksek veya kapalı bir alanda saklanması gerekmektedir.

6 Elektrikli cihazınızı aşırı yüklemeyiniz.

– Cihazlar, belirtilen çıkış aralıkları içinde daha iyi ve daha güvenli çalışırlar.

7 Doğru elektrikli cihazı kullanınız.

• Ağır işler için düşük çıkışı elektrikli cihazlar kullanmayınız.
  – Elektrikli cihazları, amaçları dışında kullanmayınız. Örneğin, el tipi döner testereleri ağaç dalı veya kütük kesiminde kullanmayınız.
• Elektrikli cihazınızı yakacak odun kesiminde kullanmayınız.

8 Uygun giyininiz.

• Hareketli parçalara takılabilecek geniş giysiler giy-meyiniz takı takmayınız.
• Dış mekânda çalışırken kaymayan tabanlı ayakkabılar tavsiye edilmektedir.
  – Saçınız uzunsa arkadan toplayıp fileyle sıkıştırınız.

9 Koruyucu ekipman kullanınız.

• Koruyucu gözlük takınız.
• Toz çıkaran işlerde toz maskesi takınız.

10 Ahşap, ahşap benzeri malzemeler veya plastik ile çalışacaksanız toz çekme cihazını bağlayınız.

- Toz çekme bağlantısı ve toplama cihazı mevcutsa, doğru bir şekilde bağlı ve çalışıyor olduklarıından emin olunuz.

- Ahşap ve ahşap benzeri malzemeler veya plastik ile çalışıyorken, yakın alanlarda çalışmalara sa- dece doğru bir çekme sistemi mevcutsa müsaade edilir.

11 Kabloyu, amacı dışında kullanmayınız.

- Fişi kablodan çekmeyiniz. Kabloyu sıcaktan, yağdan ve keskin kenarlardan koruyunuz.

12 Çalışılan parçayı emniyete alınız.

– Parçanın yerinden kaymaması için mengene veya mandallar kullanınız. Bu şekilde elinizle tuttuğunuzdan daha güvenli tutulur.

- Uzun parçalarda (tabla, lata, gibi) makinenin devrilmemesi için ek bir destek kullanılması gerekmektedir.

– Parçanın dönmesini ve kaymasını engellemek için parçayı hep çalışma tablasına sıkıca bastırınız.

13 Anormal duruslardan kaçınız.

– Yere sağlam bastığınızdan ve daima dengenizi koruduğunuzdan emin olunuz.

– Ellerinizi, aniden kayarak testere bıçağına temas edebilecek tuhaf şekillerde yerleştirmekten kaçınız.

14 Aletlerinize dikkat ediniz.

- Kesici araçları daha iyi ve güvenli çalışabilmek adına keskin ve temiz tutunuz.

- Yağlama ve parça değiştirme konusundaki talimatlara uyunuz.

- Elektrikli cihazın bağlantı kablosunu düzenli olarak kontrol ediniz ve hasar gördüyse yetkili bir uzman tarafından değiştirilmesini sağlayınız.

– Uzatma kablolarını düzenli olarak kontrol ediniz ve hasar görmeleri halinde değiştiriniz.

- Tutacakların kuru ve temiz olmasını, yağ ve gres- ten arındırılmış olmasını sağlayınız.

15 Fisi prizden çekiniz.

- Asla testere çalışırken gevşek kıymiklar ve talaşları veya sıkışan parçaları çıkarmaya çalışmayınız.

- Elektrikli cihazın kullanılmadığı zamanda veya bakım öncesinde ve disk, mil ve vida gibi parçaların değiştirilmesi esnasında.

- Testere bıçağı, kesme esnasında anormal besleme yükü nedeniyle bloke olursa, makineyi kapatınız ve fişini prizden çekiniz.

- Çalışılan parçayı çıkarınız ve testere bıçağının serbest döndüğünden emin olunuz. Makineyi çalıştırınız ve daha az besleme yükü ile yeniden kesime başlayınız.

16 Araç anahtarını içinde bırakmayınız.

– Açmadan önce, anahtarların ve ayar aletlerinin kaldırıldığından emin olunuz.

17 Yanlışlıkla çalıştırmaktan kaçınız.

– Fişi prize takmadan önce çalıştırma düğmesinin kapalı olduğundan emin olunuz.

18 Dış mekân için uzatma kablosu kullanınız.

- Sadece onaylanmış ve doğru bir şekilde tanımlanmış uzatma kablolarını dış mekân için kullanınız.

- Kablo rulolarını sadece açık haldeyken kullanınız.

19 Dikkatinizi koruyunuz

- Yaptığınız işe dikkatinizi veriniz. Çalışırken dikkatinizin dağılmasına izin vermeyiniz. Dikkatiniz dağılırsa elektrikli cihazı kullanmayınız.

20 Potansiyel hasarlara karşı elektrikli cihazınızı kontrol ediniz.

- Elektrikli cihazı kullanmaya devam etmeden önce koruyucu cihazlar ve diğer parçalar, hatasız olduklarıından ve amaçlarına uygun bir şekilde çalıştıklarından emin olmak amacıyla dikkatlı bir şekilde kontrol edilmelidir.

- Hareketli parçaları, hatasız çalışmaları, takılma-maları veya hasarsız olmaları açısından kontrol ediniz. Elektrikli cihazın sorunsuz çalışması için tüm parçaların doğru bir şekilde monte edilmiş olması ve tüm şartların yerine getirilmesi gerekmektedir.

- Hareketli koruyucu kapak, açık pozisyonda sabitlenemez.

- Hasar görmüş koruyucu cihazların ve parçaların, çalışma talimatında başka bir şey belirtilmediği sürece, onaylı bir tamirhane tarafından tamir edilmesi veya değiştirilmesi gerekmektedir.

- Hasar görmüş çalıştırma düğmelerinin müşteri servisi atölyesinde değiştirilmesi gerekmektedir.

- Bozuk veya arızalı bağlantı kablosu kullanmayınız.

- Çalıştırma düğmesinin açma-kapama işlevini yerine getirmediği bir elektrikli cihazı kullanmayınız.

21 DİKKAT!

- Çifte gönye kesimlerde özellikle dikkatli davranışınız.

22 DİKKAT!

– Başka ek gereçlerin ve aksesuarların kullanılması yaralanma riskini beraberinde getirebilir.

23 Elektrikli cihazınızı yetkili bir elektrikçi tarafından tamir ettiriniz.

- Bu elektrikli cihaz, geçerli güvenlik yönetmeliklerine uygunluk sağlamaktadır. Tamiratlar, yalnızca orijinal yedek parçaları kullanacak bir elektrikçi tarafından gerçekleştirilebilir. Aksi halde kazalar meydana gelebilir.

EK GÜVENLİK TALİMATLARI

1 Güvenlik tedbirleri

- Uyarı! Hasarlı veya bozuk şekilli testere biçağı kullanmayınız.

- Eskimiş tezgâh ek parçasını değiştiriniz.

- Yalnızca üreticinin tavsiye ettiği, EN 847-1 standardına uygun testere bıçağı kullanınız.

- Kesilecek malzemeye uygun bir testere bıçağı seçildiğinden emin olunuz.

- Uygun kişisel korunma donanımı kullanınız. Bunlar:

– İşitme engelli olma riskini önlemek amacıyla işitme koruması,

- Zararlı tozları içinize çekmenizi önlemek amacıyla solunum koruyucusu,

- Testere bıçaklarını ve kaba malzemeleri tutarken takılacak eldivenlerdir. Testere bıçaklarını, uygulanabildiğinde kutu içerisinde taşıyınız.

- Koruyucu gözlük kullanınız. Çalışırken çıkabilecek kıvılcımlar veya cihazdan gelebilecek kıymik veya tozlar, görme yetisinin kaybolmasına neden olabilir.

- Ahşap keserken elektrikli cihazınıza bir toz toplayıcı bağlayınız. Toz çıkışı, diğer nedenlerin yanı sıra işlenilecek malzemenin cinsine, yerel ayrılmann derecesine (toplama veya kaynak) ve başlığın/ cetvel tablalarının/cetvellerin doğru ayarlanması bağlıdır.

- Yüksek hızlı alaşım çelikten imal edilmiş (HSS çeliği) testere bıçağı kullanmayınız.

2 Bakımı ve tamiri

– Düzeltmeler ve tamir işlemleri için şebeke fişini çıkarınız.

- Gürültü oluşması, çeşitli faktörlere bağlıdır. Bunlar arasında testere bıçaklarının özellikleri, testere bıçağının ve elektrikli cihazın durumu sayılabilir. Mümkün mertebe sessiz çalışmaya tasarlanmış testere bıçağı kullanınız. Elektrikli cihazınızı ve aksesuarlarını mümkün olduğunca düzenli bakıma tabi tutunuz ve gerekli olursa gürültüyü azaltacak tamiratlara gidiniz.

– Elektrikli cihazdaki, koruyucu cihazlardaki veya aksesuarlardaki hataları fark ettikten sonra emniyetten sorumlu kişiye mümkün olduğunca çabuk rapor ediniz.

3 Güvenli çalışma

– Yalnızca azami müsaade edilen çalışma hızı, tabla tipi döner testerelerin azami hızından daha düşük olmayan ve kesilecek malzemeye uygun testere bıçağı kullanınız.

- Testere bıçağının, dönme tablasına hiç bir pozis-yonda değmediğinden emin olmak için şebeke fi- şini çıkarınız ve testere bıçağını elinizle 45° ve 90° pozisyona getiriniz. Gerekliyse testere başlığını yeniden ayarlayınız.

- Elektrikli cihazı taşırken, yalnızca taşıma cihazlarını kullanınız. Asla taşıma ve nakliye için koruyucu cihazları kullanmayınız.

- Testere bıçağının alt kısmının taşıma esnasında (örneğin koruyucu cihazla) kapalı olduğundan emin olunuz.

- Yalnızca amacına göre üreticinin önerdiği aralama parçalarını ve mil halkalarını kullanınız.

- Makinenin çevresindeki zeminin düzgün, temiz ve kıymık ve kesim artıkları gibi gevşek parçalardan arındırılmış olması gerekmektedir.

- Makine çalışırken ve testere birimi henüz durmamışken kesme alanından artıkları veya diğer çalışma parçalarını almayınız.

– Daima makinenin bir çalışma tezgâhına veya mümkünse bir tablaya sabitlendiğinden emin olunuz.

- Uzun parçaların kesimin sonuna doğru sarkmalarını önlemek amacıyla alttan destekleyiniz (örneğin bir tekerlekli tezgâh ile).

Uyarı Bu elektrikli cihaz, çalışma esnasında elektromanyetik bir alan yaratır. Bu alan, belli şartlar altında aktif veya pasif tıbbi implantları engelleyebilir. Ölümcül kazalara sebebiyet vermemek amacıyla tıbbi implant taşıyan kişilerin bu elektrikli cihazı kullanmadan evvel bir doktorla ve cihaz üreticisiyle görüşmelerini önermekteyiz.

TESTERE BIÇAKLARINA İŞLEM YAPMAKLA İLGİLİ GÜVENLİK TALİMATLARI

1 Yalnızca kullanımında uzman olduğunuz takma aletlerini kullanınız.
2 Azami hizlara uyunuz. Takma aletinde yazan azami hız geçilmemelidir. Belirtilmişse, hız aralıklarına uyunuz.
3 Motor/testere biçağı dönme yönüne uyunuz.
4 Çatlak takma letlerini kullanmayınız. Çatlak takma aletlerini diğerlerinden ayırınız. Tamir edilmeleri yasaktır.
5 Kenetleme yüzeylerini gres, yağ ve sudan arındırınız.
6 Testere bıçaklarındaki delikleri daraltmak için gevşek daraltma contası veya kovanı kullanmayınız.
7 Takma aletini sabitlemek için sabit daraltma con-talarının aynı çapa sahip olduklarından ve kesme çapının en az 1/3'ü kadar büyük olduklarından emin olunuz.
8 Sabit daraltma contalarının birbirlerine paralel olmalarını sağlayınız.
9 Takılacak aleti dikkatle tutunuz. En ideal şekilde orijinal ambalajlarında veya özel kutularda bulundurulmamalıdırlar. Sağlam bir tutuş ve yaralanma riskini daha azaltmak için için koruyucu eldiven kullanınız.
10 Takma aletlerini kullanmadan önce tüm koruyucu cihazların doğru bir şekilde sabitlendiğinden emin olunuz.
11 Kullanmadan önce takılacak aletin bu elektrikli cihaza ait teknik gereksinimleri karşıladığından ve doğru bir şekilde sabitlendiğinden emin olunuz.
12 Beraberinde teslim edilen testere bıçağını sadece tahta kesme işlerinde kullanın, hiçbir zaman metal işlemek için kullanmayın.

Dikkat: Lazer ışılması Işına bakmayınız Lazer sınıfı 2

Kendinizi ve çevrenizi, uygun ihtiyati önlemler alarak kazalardan koruyunuz!

• Gözlerinizde koruyucu yoksa doğrudan lazer ışınına bakmayınız.
• Asla ışın yoluna bakmayınız.
• Asla lazer ışınıni yansıyan yüzeylere ve insan veya hayvanlara doğru tutmayınız. Düşük çıkışı bir lazer ışını bile gözlere zarar verebilir.

• Dikkat – burada belirtilenden farklı yöntemler, tehlikeli ışımaya maruz kalınmasına neden olabilir.

• Asla lazer modülünü açmayınız. Beklenmedik bir şekilde ışına maruz kalınmasına neden olabilir.

• Gönye testeresi uzun süre kullanılmıyorsa, pillerin çıkarılması gerekmektedir.
• Lazer farklı tipte bir lazerle değiştirilemez.
• Lazerin tamiratını yalnızca lazerin üreticisi veya yetkili bir temsilcisi yapabilir.

Piller için güvenlik talimatları

1 Pillerin her zaman, pil üzerinde belirtilen şekilde doğru kutuplarında yerleştirilmiş olmasına dikkat ediniz (+ ve -).
2 Pillere kısa devre yaptırmayınız.
3 Şarj edilebilir olmayan pilleri şarj etmeyiniz.
4 Pillere aşırı şarj yapmayınız!
5 Eski ve yeni tip pilleri veya farklı tipteki pilleri veya farklı üreticilerin pillerini karışık kullanmayınız! Tüm pil takımını aynı anda değiştiriniz.
6 Biten pilleri derhal cihazdan çıkarınız ve uygun şekilde bertaraf ediniz!
7 Pillerin ısınmasına izin vermeyiniz!
8 Pillerin üzerinde kaynak veya lehim yapmayınız!
9 Pilleri sökmeyiniz!
10 Pillerin ezilmesine izin vermeyiniz!
11 Pilleri ateşe atmayınız!
12 Pilleri çocukların ulaşabileceği yerlerden uzak tutunuz.
13 Çocukların gözetimsiz pil değiştirmelerine izin vermeyiniz!
14 Pilleri ateşin, sobanın veya başka bir ısı kaynağının yakınında tutmayınız. Pilleri doğrudan güneş ışığında kullanmayınız veya sıcak havada araç içinde muhafaza etmeyiniz.
15 Kullanılmamış pilleri orijinal ambalajlarında saklayınız ve metal nesnelerden uzak tutunuz. Açılmamış pilleri birbirlerine karıştırmayınız veya değildirmeyiniz! Aksi halde pillerin kısa devre yapmasına, dolaysıyla yanıklara ve hatta yangın tehlikesine sebebiyet verebilirsiniz.
16 Uzun bir süre için kullanılmayacaksa pilleri ekipmandan çıkarınız, ekipmanın acil durumlarda kullanılacak olması hariç!
17 ASLA akmış pilleri uygun koruma olmadan tutmayınız. Akan pil sıvısının cildinizle temas etmesi halinde o bölgenin derhal akan su ile yıkanması gerekmektedir. Pil sıvısının gözler ve ağız ile temasından her zaman kaçınız. Böyle bir temasın meydana gelmesi halinde derhal tıbbi yardım alınız.
18 Pilleri yerleştirmeden önce cihazın içindeki pil bağlantılarını ve ilgili bağlantıları temizleyiniz.

6. Teknik veriler

Alternatif akım motoru 220 - 240 V ~ 50Hz
Güç 1500 Watt
Çalıştırma modu S6 25%*
Rölanti hız n0 5000 min	-1
Karpit testere biçagı	210 x 30 x 2,6 mm
Diş sayısı 24
Dönme aralığı	-45° / 0°/ +45°
Gönye kesimi	0° bis 45° nach links
90°'de Testere Genişliği	340 x 58 mm
45°'de Testere Genişliği	240 x 58 mm
2 x 45°'de Testere Genişliği(çifte gönye kesimi)	240 x 32 mm
Koruma sınıfı	II
Ağırlık	ca. 17 kg
Lazer sınıfı	2
Lazerin dalga boyu	650 nm
Lazer çıkış gücü ≤ 1 mW
Lazer modülü güç kaynağı	2 x 1,5 V Micro(AAA)

*S6, sürekli faaliyet periyodik çalışma.

Yükleme periyodunu takip eden yüksüz periyotlu eş çalışma döngüleri. Faaliyet süresi 5 dakika; çalışma döngüsü faaliyet süresinin % 20'sidir.

İşlenecek parçanın minimum 3 mm yüksekliği ve minimum 10 mm genişliği olmalıdır.

İşlenecek parçanın daima kenetleme aletiyle emni-yete alındığından emin olunuz.

Gürültü

EN 61029'a uygun olarak belirlenen toplam titreşim değerleri.

Ses basınç seviyesi L_pA	99.6 dB(A)
Belirsizlik K_pA	3 dB
Ses güç seviyesi L_WA	112.6 dB(A)
Belirsizlik K_WA	3 dB

Kulak koruyucusu takınız.

Gürültünün etkileri duyma kaybına neden olabilir.

Kalan Tehlikeler

Makine, son teknolojiye ve kabul edilen teknik güvenlik gerekliliklerine göre imal edilmiştir. Ancak çalıştırma esnasında bireysel artık riskler oluşabilir.

• Yanlış elektrik bağlantı kablolarının kullanımından kaynaklanan elektrik akımına bağlı sağlık tehlikesi.
• Bundan başka, tüm önlemlerin alınmış olmasına rağmen bazı bariz olmayan artık riskler kalabilir.

• Artık risklerin asgariye indirilmesi, “güvenlik talimatlarının” ve “doğru kullanımın”, “çalıştırma talimatları” ile birlikte göz önüne alınması sayesinde mümkün olabilir.

• Makineyi gereksiz yere yüklemeyiniz: Kesme esnasında aşırı baskıya tabi tutulması, testere bıçağını kısa zamanda aşındıracak ve bu da makinenin işleme ve kesim doğruluğu veriminin azalmasıyla sonuçlanacaktır.

• Plastik malzemelerin kesiminde her zaman mandal kullanınız. Kesilecek kısımların mutlaka mandallarla sabitlenmesi gerekmektedir.
• Makinenin yanlışlıkla çalıştırılmasından kaçınınız: Fış prize takılırken çalışma düğmesi açık konumda olmamalıdır.
• Bu kılavuzda önerilen aleti kullanınız. Bu şekilde gönye testereniz optimum performansı sağlayacaktır.
• Makine çalışırken eller asla işlem bölgesine girmemelidir.
• Bu bölgede her hangi bir eylemde bulunacaksanız öncelikle el düğmesini boşa getiriniz ve makineyi kapatınız.

7. Cihazı çalıştırmadan önce

• Cihaz emniyetli şekilde durabileceği bir yerde kurulmalıdır, başka bir deyişle, bir çalışma tezgâhına, universal ana şasi veya benzerine civatalanmalıdır. Bu-nu yapmak için makinenin şasisine konulan delikleri kullanınız.
• Cihaz çalıştırılmadan önce tüm kapaklar ve emniyet aletleri uygun şekilde takılmalıdır.
• Bıçağın serbestçe dönmesi mümkün olmalıdır.
• Daha önce işlenmiş ahşap malzemeyle çalışırken, çivi veya vida vs. gibi yabancı maddelere dikkat ediniz
• AÇMA/KAPAMA düğmesine basmadan önce, testere bıçağının doğru takıldığını kontrol ediniz. Hareketli parçalar düzgün çalışmalıdır.
• Cihazı güç kaynağına bağlamadan önce, anma değerleri plakasındaki bilgilerin şebeke bilgileri ile özdeş olduğundan emin olunuz.

8. Bağlama ve çalıştırma

8.1 Testerenin kurulması (şekil 1/2/3/4/5)

• Döner tezgahın (14) ayarlanması için sabitleme vida- sını (26) yakl. 2 tur döndürerek gevşetin.
• Döner tezgahı (14) ve göstergeyi (12), ölçekteki (13) istenilen açı ölçüsüne döndürün ve sabitleme vidası ile (26) sabitleyin.
• Makine başlığının (4) hafif aşağı bastırılması ve aynı zamanda emniyet piminin (23) motor tutucusundan çıkarılması ile testerenin kilidi aşağıdaki konumdan açılır.
• Makine başlığını (4), kilit açma kolu (3) yerine oturana kadar yukarı alın.
• Germe tertibatı (7) sabit testere tezgahının (15) sağına veya soluna sabitlenebilir. Germe tertibatını (7) bunun için öngörülen durdurma rayının (16) arka tara-fına sokun ve tırtıllı yıldız vidayla (16a) sağlamlaştırın.
• İş parçası altlıklarını (8) şekil 5'te gösterildiği gibi sabit testere tezgahına takın ve vida (9) ile sabitleyin.
• Makine başlığı (4), sabitleme vidası (22) çözülerek maksimum 45° sola eğilebilir.

8.2 Durdurma noktasının 90°'lik ayırma kesimi için (şekil 1/6/7) hassas ayar

- Köşeli durdurucu teslimata dahil değildir.

- Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.

- Sabitleme vidasını (22) gevşetin.

- Köşeli durdurucuyu (a) testere biçağı (6) ile döner tezgah (14) arasına yerleştirin.

- Ayar vidasını (27), testere bıçağı (6) ile döner tezgah (14) arasındaki açı 90° oluncaya kadar ayarlayın.

- Yayın ön gerilimi ile tutulması nedeniyle ayarın sabitlenmesi gerekli değildir.

- Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, açı göstergesinde (18) 0° konumuna getirin ve bağlama vidasını yeniden sıkın.

8.3 Ayırma kesimi 90° ve döner tezgah 0° (şekil 8)

Yaklaşık 100 mm kesme genişliklerinde, testerenin çekme işlevi sabitleme vidası ile (20) arka konumda sabitlenebilir. Makine bu konumda ayırma modunda çalıştırı-labilir. Kesme genişliği 100 mm üzerinde ise, sabitleme vidasının (20) gevşek ve makine başlığının (4) hareketli olmasına dikkat edilmelidir.

Dikkat! Kaydırılabilir durdurma rayı (16a) 90° ayırma ke-simleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma rayının (16a) sabitleme vida- sını (16b) açın ve durdurma rayını (16a) arkaya itin.
• Kaydırılabilir durdurma rayı (16a) en içteki konumundan, durdurma rayının (16a) ve testere bıçağının (6) arasındaki mesafe maks. 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (16b) yeniden sıkın.
• Makine başlığını (4) üst konuma getirin.
• Makine başlığını (4) tutma yerinden (2) arkaya itin ve gerekirse bu konumda sabitleyin (kesim genişliğine göre).
• Kesilecek tahtayı durdurma rayına (16) ve döner tezgahın (14) üzerine koyun.
• Kesme işlemi sırasında kaymasını önlemek için, germe tertibatı (7) ile malzemeyi sabit testere tezgahı üzerinde (15) sabitleyin.
• Makine başlığını (4) serbest bırakmak için kilit açma koluna (3) basın.
• Motoru çalıştırmak için açma kapatma şalterine (2) basın.
• Sabitlenmiş çekme kılavuzunda (21):testere bıçağı (6) iş parçasını ikiye kesene kadar makine başlığını (4), tutma yeri (1) ile dengeli ve hafif bastırarak aşağı hareket ettirin.

• Sabitlenmemiş çekme kılavuzunda (21): Makine başlığını (4) tam öne çekin. Tutma yerini (1) dengeli ve hafif bastırarak aşağı indirin. Şimdi testere bıçağı (6) iş parçasını tamamen kesene kadar makine başlığını (4) yavaş ve dengeli bir şekilde tam arkaya itin.

• Kesme işlemi tamamlandıktan sonra maki-ne başlığını yeniden yukarıdaki durma konumu-na getirin ve açma kapatma şalterini (2) bırakın.
  Dikkat! Geri çekme yayından dolayı makine otomatik olarak yukarı vurur. Tutma yerini (1) kesme sonrasında bırakmayın, makine başlığını yavaş ve hafif bir karşı basınçla yukarı hareket ettirin.

8. Ayırma kesimi 90° ve döner tezgah 0°-45° (şekil 9)

Gönyeburun testeresi ile durdurma rayına 0°-45° sağa ve sola eğri kesikler uygulanabilir.

Dikkat! Kaydırılabilir durdurma rayı (16a) 90° ayırma ke-simleri için iç konumda sabitlenmelidir.

• Kaydırılabilir durdurma rayının (16a) sabitleme vida- sını (16b) açın ve durdurma rayını (16a) arkaya itin.
• Kaydırılabilir durdurma rayı (16a) en içteki konumundan, durdurma rayının (16a) ve testere bıçağının (6) arasındaki mesafe maks. 8 mm oluncaya kadar sabitlenmelidir.
• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağına dikkat edin.
• Sabitleme vidasını (16b) yeniden sıkın.
• Sabitleme vidasını (26) çözün.
• Tutma yeri (11) ile döner tezgahı (14) istenilen açı- ya ayarlayın. Döner tezgah üzerindeki gösterge (12) sabit testere tezgahının (15) üzerindeki ölçeğin (13) istenilen açı ölçüsüyle uyuşmalıdır.
• Döner tezgahı (14) sabitlemek için sabitleme vidasını (26) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.5 Durdurma noktasının 45°lik köşe kesimi için (şekil 1/10/11) hassas ayar

• Köşeli durdurucu teslimata dahil değildir.
• Makine başlığını (4) aşağı indirin ve emniyet pimi (23) ile sabitleyin.
• Döner tezgahı (14) 0° konumuna sabitleyin.
• Sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola doğru 45° eğin.
• 45° köşeli durdurucuyu (b) testere bıçağı (6) ile döner tezgah (14) arasına yerleştirin.
• Ayar vidasını (28), testere biçağı (6) ile döner tezgah (14) arasındaki açı tam 45° oluncaya kadar ayarlayın.
• Yayın ön gerilimi ile tutulması nedeniyle ayarın sabitlenmesi gerekli değildir.
• Son olarak açı göstergesinin konumunu kontrol edin. Gerekirse göstergeyi (19) yıldız tornavida ile çözün, açı göstergesinde 45° konuma (18) getirin ve bağlama vidasını yeniden sıkın.

8.6 Köşe kesimi 0°-45° ve döner tezgah 0° (şekil 1/2/12)

Gönye testeresi ile sola doğru çalışma yüzeyine 0°-45°lik köşe kesimleri uygulanabilir.

Dikkat! Kaydırılabilir durdurma rayı (16a) köşe kesimleri için (uygun testere başlığı) en dış konumda sabitlenmelidir.

- Durdurma rayının (16a) sabitleme vidasını açın (16b) ve hareketli durdurma rayını (16a) dışarı itin.

• Kaydırılabilir durdurma rayı (16a) en iç konumdan, durdurma rayının (16a) ve testere bıçağının (6) ara-sındaki mesafe en az 8 mm oluncaya kadar sabit-lenmelidir.
• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün ola-mayacağına dikkat edin.
• Sabitleme vidasını (16b) yeniden sıkın.
• Makine başlığını (4) üst konuma getirin.
• Döner tezgahı (14) 0° konumuna sabitleyin.
• Gösterge (19) ölçekte (18) istenilen açı ölçüsünü gösterene kadar sabitleme vidasını (22) çözün ve tutma yeri (1) ile makine başlığını (4) sola eğin.
• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.7 Köşe kesimi 0°-45° ve döner tezgah 0°-45 (şekil 2/4/13)

Gönye testeresi ile sola doğru çalışma yüzeyine 0°-45°'lik ve aynı zamanda durdurma rayına 0°-45°'lik köşe kesimleri uygulanabilir (çift köşe kesimi).

Dikkat! Kaydırılabilir durdurma rayı (16a) köşe kesimleri için (uygun testere başlığı) en dış konumda sabitlenmelidir.

• Durdurma rayının (16a) sabitleme vidasını açın (16b) ve hareketli durdurma rayını (16a) dışarı itin.
• Kaydırılabilir durdurma rayı (16a) en iç konumdan, durdurma rayının (16a) ve testere bıçağının (6) ara-sındaki mesafe en az 8 mm oluncaya kadar sabit-lenmelidir.
• Kesmeden önce durdurma rayının (16a) ve testere bıçağının (6) arasında bir çarpışmanın mümkün olamayacağını dikkat edin.
• Sabitleme vidasını (16b) yeniden sıkın.
• Makine başlığını (4) üst konuma getirin.
• Döner tezgahı (14) sabitleme vidasını (26) gevşeterek sökün.
• Tutma yeri (11) ile döner tezgahı (14) istenilen açıya ayarlayın (bunun için bkz. ayrıca madde 8.4).
• Döner tezgahı sabitlemek için sabitleme vidasını (26) yeniden sıkın.
• Sabitleme vidasını (22) çözün.
• Tutma yeri (1) ile makine başlığını (4) sola, istenilen açıya eğin (bunun için bkz. ayrıca madde 8.6).
• Sabitleme vidasını (22) yeniden sıkın.
• Kesimi 8.3'te belirtildiği gibi uygulayın.

8.8 Kesme derinliği sınırlaması (şekil 3/14)

• Vida yardımıyla (24) kesme derinliği kademesiz ayarlanabilir. Bunun için vidadaki (24) tırtıllı somunu çözün. Keme derinliği sınırlandırması (25) için durdurmayı dışa getirin. İstenilen kesme derinliğini vidayı (24) takarak veya çıkararak ayarlayın. Ardından tırtıllı somunu yeniden vidadan (24) sıkın.
• Deneme kesimi ile ayarı kontrol edin.

8.9 Talaş toplama torbası (şekil 1)

Testere, talaşlar için bir talaş toplama torbası (17) ile donatılmıştır.

Toz torbasının metal halka kanatlarını sıkıştırın ve motor alanının boşaltma deliğine takın.

Talaş toplama torbası (17) fermuardan alt tarafa boşaltılabilir.

8.10 Testere bicağının değiştirilmesi (şekil 15/16/17/18)

Elektrik fişini çekin! Dikkat!

Testere bıçağının değiştirilmesi için koruyucu eldiven kullanın! Yaralanma tehlikesi!

• Makine başlığını (4) yukarı alın.
• Kılavuz braketin (37) vidasını (e), serbest oluncaya ve aşağı alınabilene kadar gevşetin.

- Kilit açma koluna (3) basın. Testere bıçağı korumasını (5), testere bıçağı korumasındaki oyuk (5) flanş vidasının (29) üzerine gelecek şekilde yukarı katlayın.

- El ile alyan anahtarını (d) flanş vidasının (29) üzerine oturtun.

- Alyan anahtarını (d) tutun ve testere biçağı korumasını (5), alyan anahtarına (d) uyuncaya kadar yavaşça kapatın.

- Testere mili kilidini (31) sıkıca bastırın ve flanş vida- sını (29) saat yönünde yavaşça çevirin. Maksimum bir turdan sonra testere mil kilidi (31) yerine oturur.

- Şimdi biraz daha güç uygulayarak flanş vidasını (29) saat yönünde çözün.

- Flanş vidasını (29) tamamen çıkarın ve dış flanşı (30) kaldırın.

- Testere bıçağını (6) iç flanştan (32) kaldırın ve aşağı doğru çekip çıkarın.

- Flanş vidasını (29), dış flanşı (30) ve iç flanşı (32) itinalı bir şekilde temizleyin.

- Yeni testere bıçağını (6) ters sıralamayla yeniden yerleştirin ve sıkın.

- Dikkat! Dişlerin kesme eğimi, yani testere bıçağının (6) dönüm yönü, mahfazadaki ok yönü ile uyuşmalıdır.

- Kılavuz braketi (37) konumuna getirin ve vidayı (e) yeniden sıkın.

- Devam etmeden önce koruma tertibatlarının işlevsel- liğini kontrol edin.

- Dikkat! Testere bıçağı değiştirildikten sonra testere bıçağının (6) dikey konumda ve 45°'lik eğimde, tezgah dolgu maddesinde (10) serbest çalıştığını kontrol edin.

- Dikkat! Testere bıçağı (6) kurallara uygun olarak değiştirilmeli ve düzenlenmelidir.

8.11 Lazer işletimi (şekil 3/19/20)

• Açma: Lazer açma/kapatma şalterini (34) „1“ konumuna getirin. İşlenecek iş parçasında doğru kesme kılavuzunu gösteren bir lazer hattı elde edilir.
• Kapatma: Lazer açma/kapatma şalterini (34) „0“ konumuna getirin.
• Pil değişimi: Lazeri (33) kapatın. Pil bölmesi kapağını (36) çıkarın. Pilleri çıkarın ve yeni (R03 tipi 2 x 1,5 volt, LR 03 Micro, AAA) ile değiştirin. Pilleri yerleştirirken doğru kutuplara dikkat edin. Pli bölmesini (35) yeniden kapatın.

8.12 Lazerin ayarlanması (şekil 21)

Lazer (33) doğru kesim hattını göstermiyorsa, tekrar ayarlanabilir. Bunun için vidaları (38) açın ve lazeri yanlamasına hareket ettirerek, lazer ışınınlı, testere bıçağının (6) kesme dişlerine isabet edecek şekilde ayarlayın.

9. Taşıma

• Döner tezgahı (14) sabitlemek için sabitleme vidasını (26) sıkın.
• Kilit açma kolunu (3) devreye alın, makine başlığını (4) aşağı bastırın ve emniyet pimini (23) sabitleyin. Testere şimdi alt konumda kilitlidir.
• Testerenin çekme işlevini, çekme kılavuzuna (20) yönelik sabitleme vidası ile arka konuma sabitleyin.
• Makineyi sabit testere tezgahına (15) taşıyın.
• Makineyi yeniden kurmak için madde 7'de belirtildiği gibi hareket edin.

10. Bakım

⚠ Uyarı! Herhangi bir ayarlama, bakım veya servis işinden önce, şebeke elektrik fişini çekiniz!

Genel bakım tedbirleri

Zaman zaman, bir bez kullanarak makinenin kıymıklarını ve talaşını siliniz. Aletin hizmet ömrünü uzatmak için dönen parçaları ayda bir kez yağlayınız. Motoru yağlamayınız.

Plastiği temizlerken aşındırıcı ürünler kullanmayınız.

Fırça muayenesi

Yeni bir makinede veya yeni karbon fırça takıldığında ilk 50 çalışma saatinden sonra karbon fırçaları kontrol ediniz. İlk kontrolü yaptıktan sonra, kontrolü her 10 çalışma saatinde bir tekrarlayınız.

Eğer karbon 6 mm uzunluğa kadar aşınmışsa veya yay veya temas teli yanmış veya hasar görmüşse, her iki fırçanın da değiştirilmesi gerekir. Çıkarılmalarını müteakip fırçaların kullanılabilir oldukları bulunursa, bunların yeniden takılması mümkündür.

11. Depolama

Aleti ve aksesuarlarını çocukların erişemeyeceği, karanlık, kuru ve donmayı önleyecek bir yerde saklayınız. Optimum depolama sıcaklığı 5 ile 30° C arasındadır. Elektrikli aleti orijinal ambalajında saklayınız.

Elektrikli aleti, tozdan ve nemden korumak için örtünüz.

Kullanım kılavuzunu elektrikli aletle birlikte saklayınız.

12. Elektrik bağlantısı

Kurulan elektrik motoru bağlanmıştır ve çalışmaya hazırlıdır. Bağlantı, geçerli VDE ve DIN hükümlerine uygundur.

Müşterinin şebeke bağlantısı ile kullanılan uzatma kablosu da bu düzenlemelere uygun olmalıdır.

• Ürün, EN 61000-3-11'in taleplerini yerine getirir ve
• özel bağlantı koşullarına tabiidir. Bunun anlamı, isteğe göre seçilebilen herhangi bir bağlantı noktasında kullanılmasının yasak olmasıdır.
• Cihaz, elverişsiz elektrik şebekesi koşullarında geçici gerilim dalgalanmalarına yol açabilir.
• Ürün sadece bağlantı noktalarında kullanılması için öngörülmüştür,

a) maksimum izin verilen şebeke empedansı "Z" (Zmaks = 0,382 Ω) geçmemeli, veya b) ağın daimi akım dayanıklılığı her devirde en az 100 A olmalıdır.

- Kullanıcı olarak gerekirse enerji işletmesiyle ayrıntılı bir görüşme yapın, ürünü kullanmak istediğiniz bağlantı noktasında, bahsedilen a) veya b) taleplerinden birini yerine getirdiğinden emin olun.

Önemli bilgi

Aşırı yüklenme durumunda motor kendini kapatacaktır. Soğuma süresinden sonra (süre değişmektedir), motor tekrar çalıştırılabilir..

Hasarlı elektrik bağlantı kablosu

Elektrik bağlantı kablolarının yalıtımı sık sık hasar görür. Bunun nedenleri aşağıdaki olabilir:

• Bağlantı kablolarının pencerelerden veya kapılardan geçtiği yerlerdeki geçiş noktaları.
• Bağlantı kablosunun uygun olmayan şekilde sıkıştırıldığı veya geçirildiği yerlerdeki kıvrılmalar.
• Üzerinden geçilmesi nedeniyle bağlantı kablolarının koptuğu yerler.
• Duvar prizinden sertçe çekip çıkarma nedeniyle yalıtım hasarı.
• Yalıtımın eskimesinden dolayı çatlaklar. Bu gibi hasarlı elektrik bağlantı kabloları kullanılmama- lidir ve yalıtım hasarından dolayı hayatı tehdit eder.

Eletrik bağlantı kablolarının hasarını düzenli olarak kontrol ediniz. Bağlantı kablosunun muayene esnasında elektrik şebekesine bağlı olmadığından emin olunuz. Elektrik bağlantı kabloları, geçerli VDE ve DIN hükümlerine uygun olmalıdır. Yalnızca „H05VV-F“ işaretli bağlantı kablolarını kullanınız. Bağlantı kablosu üzerine tip gösteriminin yazdırılması zorunludur.

Alternatif akım motoru

• Şebeke gerilimi 230 V\~ olmalıdır.
• 25 m uzunluğa kadar uzatma kablolarının 1,5 mm kesiti olmalıdır.
  Elektrikli cihaz bağlantıları ve onarımları yalnızca bir elektrikçi tarafından yapılabilir.

Herhangi bir soruşturma durumunda lütfen aşağıdaki bilgileri veriniz:

• Motorun akım tipi
• Makine verileri - tip plakası
• Makine verileri - tip plakası

13. Bertaraf etme ve geri dönüşüm

Cihaz, taşıma esnasındaki hasarın önlenmesi için ambalaj içerisinde temin edilmektedir. Bu ambalaj içerisindeki ham maddeler tekrar kullanılabilir veya geri dönüştürülebilir. Cihaz ve aksesuarları, metal ve plastik gibi çeşitli tip malzemelerden yapılmıştır. Arızalı bileşenler özel atık olarak bertaraf edilmelidir. Bayiinize veya belediye meclisinize danışınız.

14. Sorun giderme

Hata Olası Neden Çare
Motor çalışmıyor Motor, kablo veya priz arızalı, sigorta yanmış. Makinenin		bir uzman tarafından incelenmesini sağlayınız. Asla makineyi kendiniz tamir etmeyiniz. Tehlike! Sigortaları kontrol ediniz ve gerekirse değiştiriniz.
Makine çalışmaya yavaş başlıyor ve çalışma hızına ulaşmıyor.	Voltaj çok düşük, bobinler hasarlı, kapasitör yanmış.	Voltajı kontrol etmek için elektrik sağlayıcınızla görüşünüz. Motorun bir uzman tarafından muayene edilmesini sağlayınız. Kapasitörün bir uzman tarafından değiştirilmesini sağlayınız.
Motor aşırı gürültü yapıyor.	Bobinler hasarlı, motor arızalı. Motorun bir uzman tarafından incelenmesini sağlayınız.
Motor tam gücüne ulaşmıyor.	Şebekedeki devreler aşırı yüklenmiştir (lambalar, diğer motorlar vs)	Aynı şebekede başka ekipman veya motor kullanmayınız.
Motor kolayca aşırı ısınıyor.	Motorda aşırı yüklenme, yetersiz motor soğutması	Keserken motora aşırı yüklenmekten kaçınınız. Optimal motor soğutmayı sağlamak için motoru tozdan arındırınız.
Keserken kesme gücü zayıflıyor.	Kesme bıçağı çok küçük (satılıh çok fazla) Kesme biriminin son durma noktasını yeniden ayarlayınız.
Kesim kaba veya dalgalı çıkıyor.	Testere bıçağı kör, diş şekli malzemenin kalınlığına uygun değil.	Testere bıçağını bileyiniz ve/veya uygun testere bıçağı kullanınız.
Çalışılan parça kaçıyor ve/veya kıymık yapıyor.	Aşırı kesme basıncı ve/veya kullanım için uygun olmayan testere bıçağı.	Uygun testere bıçağı takınız.

Sisukord:

Lk:

Üldised hooldusmeetmed

Apaçık kusurları malların alınmasından 8 gün içinde bildirilmesi gerekir, aksi takdirde alıcı bu kusurları için tüm talepler kaybeder. Biz ücretsiz, yararsız olmalıdır malzeme veya işçilik üstü saptanabilir bu süre içinde her bir parça takmadan böyle bir şekilde teslim tarihinden itibaren zimni garanti süresine uygun tedavi ile makinelerde bir garanti veriyoruz. Biz tedarikçiler karşı garanti

talepleri hakkı olarak kendimizi üretmek değil bu parça için, biz, sadece teminat olun. Alıcıya yeni parçaların yerleştirilmesi için maliyetleri. Dönüşüm ve azaltma iddiaları ve diğer tazminat talepleri dahil değildir.

Garanti DK
