| Marca | Scheppach |
| Modelo | HM80Lxu |
| Tipo | Serra tico-tico / serra de esquadria |
| Categoria | Serra |
| Peso | Aproximadamente 17 kg |
| Alimentação | 220–240 V ~ 50 Hz |
| Potência | 1500 W (S6 25%) |
| Velocidade em vazio | 5000 min⁻¹ |
| Lâmina de serra | Ø 210 x Ø 30 x 2,6 mm, 24 dentes em metal duro |
| Ângulo de giro | -45° / 0° / +45° |
| Corte de esquadria | 0° a 45° para a esquerda |
| Largura de corte (90°) | 340 x 58 mm |
| Largura de corte (45°) | 240 x 58 mm |
| Corte duplo de esquadria | 240 x 32 mm |
| Laser de guia | Classe 2, 650 nm, ≤1 mW, pilhas 2× AAA |
| Nível de pressão sonora | 99,6 dB(A) |
| Categoria de proteção | II |
| Armazenamento recomendado | Local escuro, seco, 5–30 °C |
| Manutenção regular | Limpar com um pano, lubrificar as peças rotativas, verificar as escovas |
| Equipamento de proteção individual | Óculos, proteção auditiva, máscara antipoeira, luvas |
| Reparos | Confiar a um especialista autorizado, usar peças originais |
| Acessórios fornecidos | Saco coletor de aparas, chave Allen 6 mm, chave Allen 3 mm, 2 pilhas AAA, manual de instruções |
Perguntas frequentes - HM80Lxu SCHEPPACH
Perguntas dos utilizadores sobre HM80Lxu SCHEPPACH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual HM80Lxu - SCHEPPACH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. HM80Lxu da marca SCHEPPACH.
MANUAL DE UTILIZADOR HM80Lxu SCHEPPACH
Apenas para países da UE
Não deite ferramentas eléctricas no lixo doméstico!
De acordo cum a directiva europeia 2012/19/CE sobre ferramentas eléctricas e electrónicas usadas e a transposição para as leis nacionais, as ferramentas eléctricas usadas devem ser recolhidas em separado e encaminhadas a uma instalação de reciclagem dos materiais ecológica.
SE

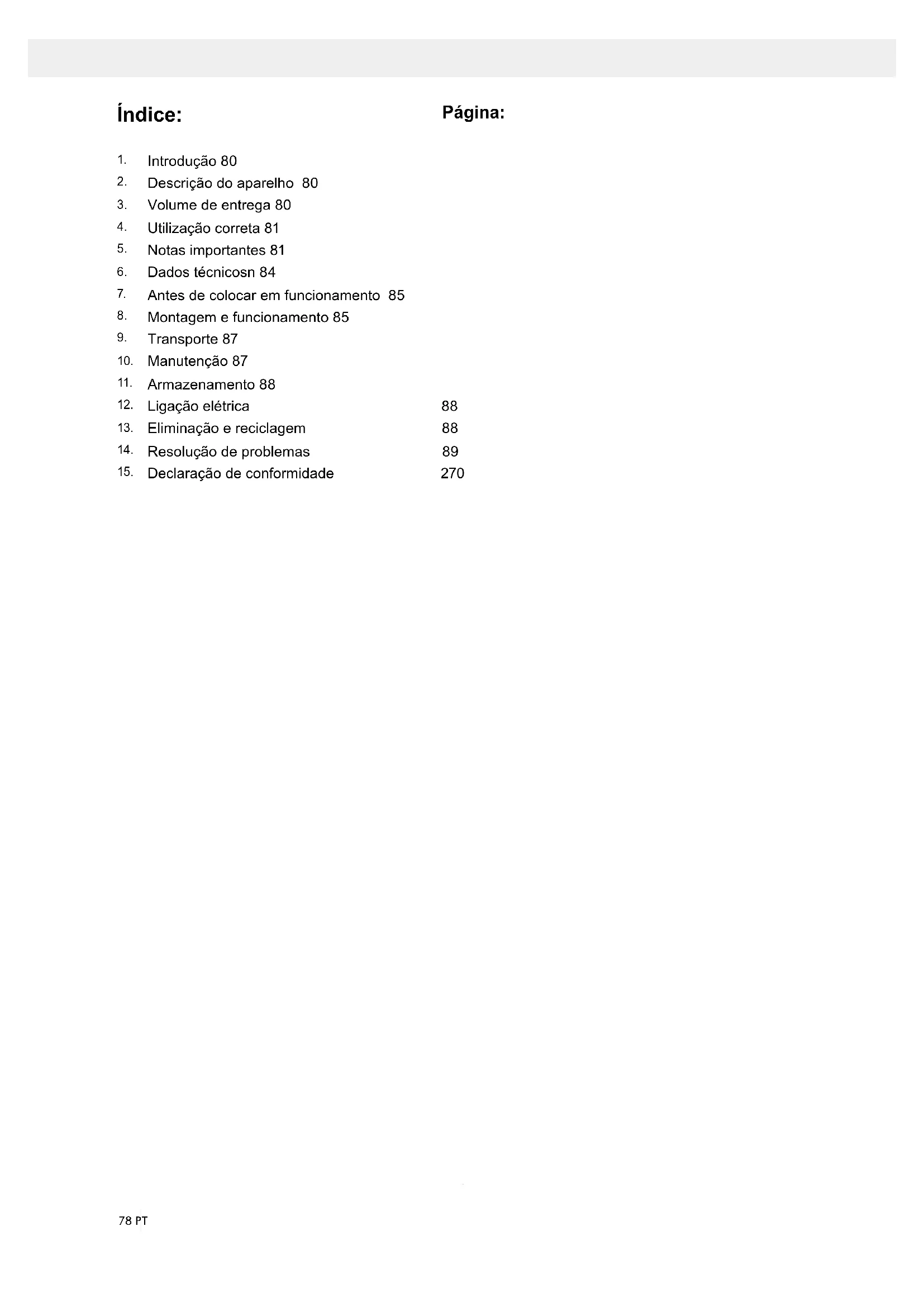

- Introdução 80
- Descrição do aparelho 80
- Volume de entrega 80
- Utilização correta 81
- Notas importantes 81
- Dados técnicosn 84
- Antes de colocar em funcionamento 85
- Montagem e funcionamento 85
- Transporte 87
- Manutenção 87
- Armazenamento 88
- Ligação elétrica 88
- Eliminação e reciclagem 88
- Resolução de problemas 89
- Declaração de conformidade 270
Explicação dos símbolos
 | PT | Leia e siga o manual de instruções e as indicações de segurança antes da colocação em funcionamento! |
 | PT | Use óculos protetores! |
 | PT | Use uma proteção dos ouvidos! |
 | PT | Use uma proteção respiratória, em caso de formação de pó! |
 | PT | Atenção! Risco de ferimentos! Não pegue na lâmina de serra em funcionamento! |
 | PT | Atenção! Radiação laser |
 | PT | Classe de proteção II |
1. Introdução
FABRICANTE:
scheppach
Desejamos-lhe muita satisfação e sucesso ao trabalhar com o seu novo aparelho.
Nota: de acordo com a legislação vigente relativa à responsabilidade pelos produtos, o fabricante deste aparelho não é responsável por danos que ocorram neste aparelho ou por via deste aparelho nas seguintes situações:
- manuseio incorreto,
- não cumprimento do manual de instruções,
- reparações efetuadas por técnicos terceiros não autorizados,
- montagem e substituição de peças sobresselentes que não de origem,
- utilização incorreta,
- falhas da instalação elétrica em caso de não cumprimento dos regulamentos elétricos e disposições VDE 0100, DIN 57113 / VDE 0113.
RECOMENDAMOS O SEGUINTE:
Antes da montagem e da colocação em funcionamento, leia a totalidade do texto manual de instruções.
Este manual de instruções deverá facilitar-lhe a familiarização com a máquina e com as possibilidades de utilização corretas.
O manual de instruções contém indicações importantes de como trabalhar com a máquina de modo seguro, correto e económico e de como evitar perigos, poupar em custos de reparação, reduzir períodos de paragem e aumentar a fiabilidade e vida útil da máquina.
Para além dos regulamentos de segurança deste manual de instruções, deverá cumprir sempre as diretivas respeitantes à operação da máquina vigentes no seu país.
Guarde o manual de instruções num invólucro de plástico, protegido da sujidade e da humidade, junto da máquina. O manual deve ser lido e seguido por todo e qualquer pessoal operador antes do início dos trabalhos. Só devem trabalhar com a máquina pessoas que tenham sido instruídas acerca da utilização da máquina e dos perigos associados. Deve ser respeitada a idade mínima exigida.
Para além das indicações de segurança incluídas neste manual de instruções e dos regulamentos especiais do seu país, devem ser cumpridas as regras técnicas geralmente reconhecidas para a operação de máquinas de processamento de madeira.
Não assumimos qualquer responsabilidade por acidentes ou danos que advenham do não cumprimento deste manual e das indicações de segurança.
2. Descrição do aparelho (Fig. 1-21)
- Punho
- Interruptor On/Off
- Alavanca de desbloqueio
- Cabeça da máquina
- Proteção amovível da lâmina de serra
- Lâmina de serra
- Dispositivo de fixação
- Apoio da peça
- Parafuso de travamento para apoio da peça
- Inserção da mesa
- Punho
- Ponteiro
- Escala
- Mesa rotativa
- Mesa da serra fixa
- Carril de batente
16b. Carril de batente deslocável
16b. Parafuso de travamento - Saco de recolha de aparas
- Escala
- Ponteiro
- Parafuso de travamento para guia de cabo
- Guia de cabo
- Parafuso de travamento
- Pino de segurança
- Parafuso para limitação de profundidade de corte
- Batente para limitação de profundidade de corte
- Parafuso de travamento para mesa rotativa
- Parafuso de ajuste (90°)
- Parafuso de ajuste (45°)
- Parafuso de flange
- Flange exterior
- Bloqueio do eixo da serra
- Flange interior
- Laser
- Interruptor On/Off laser
- Compartimento das pilhas
- Tampa do compartimento das pilhas
- Haste de guia
a) ângulo de encosto de 90° (não incluído no âmbito defornecimento)
b) ângulo de encosto de 45° (não incluído no âmbito defornecimento)
c) mola
d) Chave Allen de sextavado interno, 6 mm
e) Chave Allen de sextavado interno, 3 mm
3. Volume de entrega
- Abra a embalagem e retire o aparelho com cuidado.
- Remova os materiais de embalagem tais como a caixa e proteções de transporte (se existentes).
- Verifique se a entrega está completa.
- Verifique se o aparelho e acessórios apresentam danos de transporte.
- Guarde a embalagem, se possível, até o término do período de garantia.
ATENÇÃO
O aparelho e os materiais de embalagem não são brinquedos para as crianças! Não deixe que crianças brinquem com sacos plásticos, películas e peças pequenas! Existe o risco de os engolirem e asfixiarem!
- Serra de corte transversal, esquadria e meia esquadria
- 1 x dispositivo de fixação (7)
- 2 x apoio da peça (8)
- Saco de recolha de aparas (17)
- Chave Allen de sextavado interno (d)
- Chave Allen de sextavado interno 3 mm (e)
• 2 x 1,5 V AAA Baterias --- - 2 x escova de carbono
- Manual original de instruções
4. Utilização correta
A serra de esquadria serve para o corte em esquadria de madeiras e plásticos, de acordo com o tamanho da máquina. A serra não é adequada para o corte de lenha.
Aviso! Não utilize o aparelho para cortar outros materiais que não os descritos no manual de operação.
Aviso! A lâmina de serra fornecida serve exclusivamente para serrar madeira! Não a utilize para serrar plástico!
A máquina só deve ser utilizada para o seu propósito especificado. Qualquer outra utilização é considerada incorreta. Quaisquer
danos ou ferimentos daí resultantes serão da responsabilidade da entidade operadora/operador e não do fabricante.
Só devem ser utilizadas lâminas de serra adequadas à máquina. Não é permitida a utilização de discos de corte de qualquer tipo.
Faz igualmente parte da utilização correta o cumprimento das indicações de segurança, assim como das instruções de montagem e das indicações de operação no manual de instruções.
As pessoas que operem ou mantenham a máquina deverão ser familiarizadas com a mesma e ser instruídas relativamente aos perigos possível.
Para além disso, devem ser estritamente cumpridos os regulamentos de prevenção de acidentes vigentes.
Devem ser seguidas todas as restantes regras gerais relativas às áreas de medicina do trabalho e de segurança.
Qualquer alteração na máquina exclui o fabricante de toda e qualquer responsabilidade por danos daí resul- tantes.
Mesmo que a máquina seja corretamente utilizada, não é possível excluir totalmente determinados riscos residuais. Consoante a construção e montagem da máquina, poderão surgir os seguintes pontos:
- Contacto com a lâmina de serra na área desprotegida da serra.
- Pegar na lâmina de serra em funcionamento (ferimento de corte).
- Ressalto de peças de trabalho e de partes de peças de trabalho.
- Quebras da lâmina de serra.
- Ejeção de peças de carboneto metálico com defeito da lâmina de serra.
- Danos auditivos em caso de não utilização da proteção dos ouvidos necessária.
- Emissões nocivas à saúde de pós de madeira em caso de utilização num recinto fechado.
Tenha em atenção que os nossos aparelhos não foram desenvolvidos para utilização em ambientes comerciais, artesanais ou industriais. Não assumimos qualquer garantia, se o aparelho for utilizado em ambientes comerciais, artesanais, industriais ou equivalentes.
5. Notas importantes
Atenção! Ao utilizar ferramentas eléctricas deve respeitar as seguintes medidas de segurança para a protecção contra choques eléctricos, ferimentos ou incêndio. Leia e respeite estas indicações antes de utilizar o aparelho.
Trabalhar em segurança
1 Mantenha a área de trabalho arrumada
- Uma área de trabalho desarrumada aumenta o perigo de acidentes.
2 Tenha em atenção as influências ambientais
- Não exponha as ferramentas eléctricas à chuva.
- Não use as ferramentas eléctricas em ambientes húmidos ou molhados.
- Assegure uma boa iluminação.
- Não use as ferramentas eléctricas na proximidade de líquidos ou gases inflamáveis.
3 Proteja-se contra choques eléctricos
- Evite o contacto físico com peças ligadas à terra, como sejam tubos, radiadores, fogões, frigoríficos.
4 Mantenha as crianças afastadas!
- Não deixe outras pessoas tocar na ferramenta ou no cabo de alimentação, mantenha-as afastadas da área de trabalho.
5 Guarde as ferramentas de forma segura
- Quando não estiverem a ser utilizadas, asferramentas têm de ser guardadas num local seco e fechado, fora do alcance das crianças.
6 Não sobrecarregue as ferramentas
- As ferramentas trabalham melhor e com mais segurança dentro dos limites de potência indicados.
7 Use a ferramenta correcta
- Não use ferramentas com potência insuficiente nem adaptadores para trabalhos exigentes.
- Não utilize ferramentas para fins ou trabalhos a que não se destinam; por exemplo, não utilize uma serra circular manual para o abate de árvores ou para cortar ramos.
8 Use vestuário de trabalho adequado
- Não use roupa larga ou jóias. Pode ser apanhado por peças em movimento.
- Durante os trabalhos no exterior, recomenda-se o uso de luvas de borracha e calçado antiderra-pante.
- Se tiver cabelos compridos, apanhe-os com uma rede própria para esse efeito.
9 Use óculos de protecção
Utilize uma máscara respiratória durante os trabalhos que produzam pó.
10 Não utilize o cabo para outros fins que não os previstos
- Não transporte a ferramenta pelo cabo, nem o utilize para retirar a ficha eléctrica da tomada. - Proteja o cabo da acção do calor, do óleo e das arestas vivas.
11 Fixe a peça a trabalhar.
- Use dispositivos de fixação ou um torno para imobilizar a peça a trabalhar. Fica presa de uma forma mais segura do que com a sua mão e permite a operação da máquina com ambas as mãos.
12 Não tente alcançar pontos demasiado distantes para não se desequilibrar
- Evite posições impróprias. Certifique-se de que está numa posição segura e mantenha sempre o equilíbrio.
13 Trate da conservação das ferramentas com cuidado - Mantenha as ferramentas afiadas e limpas para assegurar um trabalho bom e seguro. Cumpra as normas de manutenção e as instruções para substituir a ferramenta.
- Verifique regularmente a ficha e o cabo eléctrico e, em caso de danos, mande-os substituir por um técnico.
- Verifique regularmente os cabos de extensão e substitua os que estiverem danificados.
- Mantenha os punhos secos e limpos de óleo e massa lubrificante.
14 Retire a ficha de alimentação da corrente
- Sempre que não utilizar o aparelho, antes de operações de manutenção e durante a mudança de ferramentas, como, por exemplo, no caso das lâminas de serra, das brocas e das ferramentas de máquinas de todo o tipo
15 Não se esqueça de chaves de ferramenta encaixadas
- Antes de ligar o aparelho, verifique sempre se as chaves ou ferramentas de ajuste não ficaram esquecidas no aparelho.
16 Evite arranques acidentais
- Não transporte ferramentas ligadas à rede com o dedo no interruptor. Certifique-se de que o interruptor se encontra desligado ao ligar a máquina à corrente.
17 Cabos de extensão ao ar livre
- Ao ar livre use unicamente extensões eléctricas adequadas para esse meio e devidamente identificadas para o efeito.
18 Esteja sempre atento
- Observe o trabalho. Proceda de modo sensato. Não use a ferramenta se estiver desconcentrado.
19 Verifique se o aparelho está danificado
- Antes de voltar a usar a ferramenta, verifique cuidadosamente se os dispositivos de protecção ou peças ligeiramente danificadas funcionam de modo correcto e dequado.
- Verifique se o funcionamento das peças móveis está em ordem, se não estão perras ou se há peças danificadas.
- Todas as peças têm de estar montadas correctamente para garantir o funcionamento seguro do parelho.
- Os dispositivos de segurança e as peças danificados têm de ser reparados ou substituídos numa oficina de assistência técnica, desde que os manuais de instruções não mencionem nada em contrário.
- Os interruptores danificados devem ser substituídos numa oficina de assistência técnica. Não utilize ferramentas em que não seja possível ligar e desligar o interruptor.
20 ATENÇÃO!
- Deve-se ter especial atenção no caso de cortes de esquadria dupla.
21 ATENÇÃO!
- A utilização de outras ferramentas e outros acessórios poderá representar para si um risco de ferimentos.
22 Peça a um eletrotécnico para reparar a sua ferra- menta elétrica.
- Esta ferramenta elétrica cumpre os regulamentos de segurança relevantes. As reparações só devem ser executadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.
- As reparações só devem ser executadas por um eletrotécnico, e apenas utilizando peças sobresselentes de origem. Caso contrário, poderão ocorrer acidentes com o utilizador.
INDICAÇÕES DE SEGURANÇA
ADICIONAI
1 Medidas de segurança
- Aviso! Não utilize lâminas de serra danificadas ou deformadas.
- Substitua uma inserção de mesa desgastada.
- Utilize apenas lâminas de serra recomendadas pelo fabricante que cumpram a norma EN 847-1.
- Certifique-se de que seleciona uma lâmina de serra adequada ao material a ser cortado.
-
Use equipamento de proteção pessoal adequado. Tal inclui:
-
Proteção dos ouvidos para redução do risco de perda da audição,
- Proteção respiratória para redução do risco de inalação de pó perigoso,
- Use luvas ao manusear lâminas de serra e materiais ásperos. Sempre que possível, transporte as lâminas de serra num recipiente adequado.
- Use óculos protetores. Durante o trabalho, faíscas e lascas, aparas e pós ejetados pelo aparelho poderão provocar cegueira.
- Ao serrar madeira, ligue a ferramenta elétrica a um dispositivo de recolha de pó. A libertação de pó é influenciada, entre outros, pelo tipo de material a ser processado, pela importância da descarga local (recolha ou fonte) e pela configuração correta de coberturas/defletores/guias.
- Não utilize lâminas de serra feitas de aço rápido fortemente ligado (aço HSS).
2 Manutenção
- Antes de quaisquer trabalhos de configuração ou manutenção, retire a ficha da tomada de rede.
- A emissão de ruído é influenciada por vários fatores, entre os quais a composição das lâminas de serra, o estado das mesmas e da ferramenta elétrica. Sempre que possível, utilize lâminas de serra que tenham sido produzidas para a redução da emissão de ruído, mantenha regularmente a ferramenta elétrica e os suportes de ferramenta e eventualmente repare-a para reduzir o ruído.
- Comunique erros na ferramenta elétrica, nos dispositivos de segurança ou no suporte da ferramenta assim que sejam detetados à pessoa responsável pela segurança.
3 Trabalho seguro
- Utilize apenas lâminas de serra cuja velocidade máxima permitida não seja inferior à velocidade máxima da serra de mesa e que sejam adequadas ao material a ser cortado.
- Certifique-se de que a lâmina de serra não toca em qualquer posição na mesa rotativa, rodando manualmente a lâmina de serra para as posições de 45º e de 90º com a ficha de rede retirada. Ajuste eventualmente a cabeça da serra.
- Ao transportar a ferramenta elétrica, utilize apenas os dispositivos de transporte. Nunca utilize os dispositivos de proteção para o manuseio ou transporte.
- Durante o transporte, certifique-se de que a parte inferior da lâmina de serra se encontra coberta, por exemplo pelo dispositivo e proteção.
- Certifique-se de que apenas utiliza espaçadores e anéis de fuso que sejam adequados ao propósito indicado pelo fabricante.
- Posição de trabalho sempre lateral relativamente à lâmina de serra
- Não remova resíduos de corte ou outras partes da peça de trabalho da área de corte enquanto a máquina estiver a funcionar e o agregado de corte ainda não se encontrar imobilizado.
- Certifique-se de que a máquina está, sempre que possível, fixada a um banco de trabalho ou a uma mesa.
- Fixe peças de trabalho compridas contra queda após o corte (por ex. bancada rolante).
Aviso! Esta ferramenta elétrica cria um campo eletromagnético durante o funcionamento. Esse campo poderá, sob determinadas circunstâncias, afetar implantes médicos ativos e passivos. Para reduzir o risco de ferimentos graves ou mortais, recomendamos às pessoas com implantes médicos que consultem o seu médico e o fabricante do seu implante antes de operarem a ferramenta elétrica.
INDICAÇÕES DE SEGURANÇA PARA O MANUSEIO DE LÂMINAS DE SERRA
1 Utilize apenas ferramentas elétricas com as quais esteja familiarizado.
2 Tenha atenção à velocidade máxima. A velocidade máxima indicada na ferramenta não deve ser ultrapassada. Se indicado, mantenha a gama de velocidade.
3 Tenha atenção ao sentido de rotação da lâmina de serra motorizada.
4 Não utilize ferramentas com fissuras. Elimine ferramentas com fissuras. Não é permitida uma reparação.
5 Remova sujidade, massa lubrificante, óleo e água das superfícies de fixação.
6 Não utilize buchas ou anéis redutores soltos para reduzir orifícios de lâminas de serra circulares.
7 Certifique-se de que os anéis redutores fixados para a fixação da ferramenta têm o mesmo diâmetro e pelo menos 1/3 do diâmetro de corte.
8 Certifique-se de que os anéis redutores fixados estão paralelos uns aos outros.
9 Manuseie as ferramentas com cuidado. Guarde-as de preferência dentro da embalagem original ou em recipientes especiais. Use luvas de proteção para aumentar a aderência e para reduzir ainda mais o risco de ferimentos.
10 Antes da utilização de ferramentas, certifique-se de que todos os dispositivos de proteção estão corretamente fixados.
11 Antes da utilização, certifique-se de que a ferramenta por si utilizada cumpre os requisitos técnicos desta ferramenta elétrica e que está fixada corretamente.
12 Utilize a lâmina de serra fornecida apenas para cortes de madeira, nunca para o corte de metais.
Atenção: radiação laser
Não olhe diretamente para o raio Classe laser 2
Proteja-se e o meio ambiente mediante medidas preventivas contra riscos de acidentes!
- Não olhe diretamente para o raio laser com os olhos desprotegidos.
-
Nunca olhe diretamente para a trajetória do raio.
-
Nunca aponte o raio laser para superfícies refletoras nem para pessoas ou animais. Até um raio laser com uma potência reduzida pode causar danos nos olhos.
- Cuidado - se forem executados outros procedimentos que não os aqui descritos, tal poderá levar a uma exposição perigosa à radiação.
- Nunca abra o módulo laser. Poderia ocorrer uma exposição inesperada à radiação.
- Se a serra de esquadria não for utilizada durante um período prolongado, deve-se retirar as baterias.
- O laser não deve ser substituído por outro
- de um tipo diferente.
- As reparações no laser só devem ser executadas pelo fabricante do laser ou por um representante autorizado.
Indicações de segurança para o manuseio de baterias
1 Certifique-se sempre de que as baterias são utilizadas com a polaridade (+ e -) correta, tal como indicada na bateria.
2 Não curto-circuite as baterias.
3 Não carregue baterias não recarregáveis.
4 Nunca descarregue em demasia a bateria!
5 Não misture baterias antigas e novas, assim como baterias de tipos ou fabricantes diferentes! Substitua simultaneamente todas as baterias de um jogo.
6 Remova imediatamente as baterias gastas do aparelho e elimine-as corretamente!
7 Não aqueça as baterias!
8 Não solde nem brase diretamente nas baterias!
9 Não desmantele as baterias!
10 Não deforme as baterias!
11 Não atire as baterias para o fogo!
12 Guarde as baterias fora do alcance de crianças.
13 Não permita que crianças substituam as baterias sem supervisão!
14 Não guarde as baterias nas imediações de fogo, fogões e outras fontes de calor. Não exponha a bateria à radiação solar direta, nem a utilize nem guarde em veículos com o tempo quente.
15 Guarde as baterias não utilizadas na embalagem original e mantenha-as longe de objetos metálicos. Não misture baterias desembaladas! Tal poderá levar a um curto-circuito e a danos subsequentes, a queimaduras e até a incêndios.
16 Retire as baterias do aparelho, se este não for utilizado durante um período prolongado, exceto se for previsto para casos de emergência!
17 NUNCA pegue em baterias derramadas sem uma proteção adequada. Se o líquido derramado entrar em contacto com a pele, lave imediatamente a pele afetada com água corrente. Evite a todo o custo o contacto do líquido com os olhos e a boca. Se tal acontecer, consulte imediatamente um médico.
18 Limpe os contactos da bateria e os do aparelho antes de inserir as baterias.
6. Dados técnicosn
| Motor de corrente alterna 220 - 240 V ~ 50Hz | |
| Desempenho 1500 Watt | |
| Modo operacional S6 25%* | |
| Velocidade em vazio 5000 min | -1 |
| Lâmina de serra de carboneto ø 210 x ø 30 x 2,6 mm | |
| Número de dentes 24 | |
| Ângulo de rotação -45° / 0°/ +45° | |
| Corte em ângulo 0° bis 45° nach links | |
| Largura da serra a 90° 340 x 58 mm | |
| Largura da serra a 45° 240 x 58 mm | |
| Largura da serra a 2 x 45°(corte em ângulo duplo) | 240 x 32 mm |
| Classe de proteção II | |
| Peso médio ca. 17 kg | |
| Classe do laser 2 | |
| Comprimento de onda dolaser | 650 nm |
| Desempenho do laser ≤ 1 mW | |
| Alimentação do módulo do laser | 2 x 1,5 V Micro (AAA) |
* Modo de funcionamento S6, funcionamento periódico ininterrupto. O funcionamento é composto de um tempo de arranque, de um tempo com uma carga constante e de um tempo de desaceleração. A duração do ciclo é de 10 min, a duração de ligação relativa representa 25% da duração do ciclo.
A peça deve ter uma altura mínima de 3 mm e uma largura mínima de 10 mm.
Certifique-se de que a peça é sempre fixada com o dispositivo e fixação.
Ruído
Os níveis de ruído foram determinados de acordo com a norma EN 61029.
| Nível de pressão acústica L_pA | 99.6 dB(A) |
| Incerteza K_pA | 3 dB |
| Nível de emissão sonora L_WA | 112.6 dB(A) |
| Incerteza K_WA | 3 dB |
Use proteção auditiva.
A exposição ao ruído pode causar perda auditiva.
Riscos residuais
A máquina foi produzida de acordo com o estado da técnica e com as regras de segurança reconhecidas. No entanto, poderão surgir riscos residuais durante o trabalho.
- Risco para a saúde advindo da eletricidade em caso de utilização incorreta de cabos elétricos.
-
Para além disso, poderão existir riscos residuais não evidentes, apesar de terem sido tomadas todas as medidas relevantes.
-
Os riscos residuais podem ser minimizados, se forem seguidas as „Indicações de segurança“, a „Utilização correta“ e o manual de instruções na sua generalidade.
- Não sobrecarregue a máquina desnecessariamente: uma pressão exagerada ao serrar danifica rapidamente a lâmina de serra, o que leva a uma redução do rendimento da máquina relativamente ao processamento e à precisão de corte.
- Ao cortar plástico, utilize sempre os grampos: as peças a serem serradas devem ser sempre fixadas entre os grampos.
- Evite colocações em funcionamento acidentais da máquina: ao inserir a ficha na tomada, nunca prima o botão de funcionamento.
- Utilize a ferramenta recomendada neste manual. Obterá assim rendimentos ótimos da sua serra de esquadria.
- Mantenha as suas mãos longe da área de trabalho, se a máquina estiver em funcionamento.
- Antes de efetuar trabalhos de configuração ou de manutenção, solte o botão Iniciar e remova a ficha da tomada.
7. Antes de colocar em funcionamento
- A máquina tem de estar colocada com segurança, o que quer dizer, com a estrutura inferior apertada, etc. Para fazer isso, use os furos localizados na estrutura da máquina.
- Antes de colocar em funcionamento, devem ser devidamente montadas todas as coberturas e dispositivos de segurança.
- A lâmina tem de rodar livremente.
- Tenha atenção a corpos estranhos em madeira já trabalhada, como por ex. pregos ou parafusos, etc.
- Antes de pressionar o botão ligar / desligar, certifique-se de que a lâmina está montada corretamente e as partes móveis estão a funcionar sem problemas.
- Certifique-se, antes de ligar a máquina, que os dados sobre a placa de identificação estão em conformidade com os dados de rede.
8. Montagem e funcionamento
8.1 Montagem da serra (Fig.1/2/3/4/5)
- Para ajustar a mesa rotativa (14), afrouxar o parafuso de travamento (26) aprox. 2 voltas.
- Rodar a mesa rotativa (14) e o ponteiro (12) para o ângulo desejado na escala (13) e fixar com o parafuso de travamento (26).
- Ao pressionar levemente a cabeça da máquina (4) para baixo, simultaneamente retirando o pino de segurança (23) para fora do suporte do motor, a serra é desbloqueada da posição inferior.
-
Rodar a cabeça da máquina (4) para cima, até a alavanca de desbloqueio (3) encaixar.
-
O dispositivo de fixação (7) pode ser fixado tanto à esquerda como à direita na mesa da serra fixa (15). Inserir o dispositivo de fixação (7) no furo previsto para o efeito no lado traseiro do carril de batente (16) e fixar o mesmo por meio do parafuso de orelhas.
- Colocar o apoio da peça (8) à mesa da serra fixa, como mostrado na Figura 5, e fixar com o parafuso (9).
- A cabeça da máquina (4) pode ser inclinada para a esquerda, a um máximo de 45°, soltando o parafuso de travamento (22).
8.2 Ajuste de precisão do batente para corte em esquadria de 90° (Fig. 1/6/7)
- Ângulo de encosto não incluído no âmbito de fornecimento.
- Baixar a cabeça da máquina (4) e fixar com o pino de segurança (23).
- Afrouxar o parafuso de travamento (22).
- Colocar o ângulo de encosto (a) entre a lâmina de serra (6) e a mesa rotativa (14).
- Ajustar o parafuso de ajuste (27), até o ângulo entre a lâmina de serra (6) e a mesa rotativa (14) ser de 90°.
- O ajuste não tem de ser fixado, porque é mantido pela tensão prévia da mola.
- Por último, verificar a posição do indicador de ângulo. Se necessário, soltar o ponteiro (19) com um chave Phillips, colocá-lo na posição de 0° da escala de ângulo (18) e voltar a apertar o parafuso de fixação.
8.3 Corte em esquadria de 90° e mesa rotativa de 0° (Fig. 8)
Com larguras de corte até aprox. 100 mm, a função de deslize da serra pode ser fixada na posição traseira, com o parafuso de travamento (20). Nesta posição, a máquina pode ser operada no modo de esquadria. Se a largura de corte for superior a 100 mm, deve ser assegurado que o parafuso de travamento (20) está afrouxado e a cabeça da máquina (4) está móvel. Atenção! O carril de batente deslocável (16a) deve ser fixado na posição interior para cortes em esquadria a 90°. Soltar o parafuso de travamento (16b) do carril de batente deslocável (16a) e deslocar o carril de batente deslocável (16a) para dentro.
- O carril de batente deslocável (16a) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (16a) e a lâmina de serra (6) seja no máximo de 8 mm.
- Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (16a) e a lâmina de serra (6).
- Voltar a apertar o parafuso de travamento (16b).
- Colocar a cabeça da máquina (4) na posição superior.
- Deslocar a cabeça da máquina (4) no punho (2) para trás e, eventualmente, fixar nesta posição (dependendo da largura de corte).
- Colocar a madeira a cortar no carril de batente (16) e na mesa rotativa (14).
-
Fixar o material com o dispositivo de fixação (7) na mesa da serra fixa (15), para evitar um deslocamento durante o processo de corte.
-
Pressionar a alavanca de desbloqueio (3) para libertar a cabeça da máquina (4).
- Pressionar o interruptor de On/Off (2) para ligar o motor.
Com o guia de cabo (21) fixo: Mover a cabeça da máquina (4) com o punho (1) para baixo, uniformemente e com leve pressão, até a lâmina de serra (6) ter cortado a peça.
- Com o guia de cabo (21) não fixo: Puxar a cabeça da máquina (4) completamente para a frente. Baixar o punho (1) totalmente para baixo, uniformemente e com leve pressão. Agora, empurrar a cabeça da máquina (4) lentamente, completamente para trás, até a lâmina de serra (6) ter cortado a peça completamente.
- Terminado o processo de corte, volte a colocar a cabeça da máquina na posição de descanso superior e solte o interruptor On/Off (2).
Atenção! A mola de retorno faz com que a máquina se desloque rápida e automaticamente para cima. Não largue o punho (1) após o fim do corte e desloque a cabeça da máquina lentamente para cima e com uma ligeira contrapressão.
8.4 Corte em esquadria de 90° e mesa rotativa de 0°-45° (Fig. 9)
A serra de esquadria permite a execução de cortes oblíquos para a esquerda e para a direita de 0°-45° relativamente ao carril de batente.
Atenção! O carril de batente deslocável (16a) deve ser fixado na posição interior para cortes em esquadria a 90°.
- Soltar o parafuso de travamento (16b) do carril de batente deslocável (16a) e deslocar o carril de batente deslocável (16a) para dentro.
- O carril de batente deslocável (16a) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (16a) e a lâmina de serra (6) seja no máximo de 8 mm.
- Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (16a) e a lâmina de serra (6).
- Voltar a apertar o parafuso de travamento (16b).
- Soltar parafuso de travamento (26).
- Com o punho (11), ajustar a mesa rotativa (14) ao ângulo desejado. O ponteiro (12) na mesa rotativa tem de corresponder ao ângulo desejado da escala (13) na mesa da serra fixa (15).
- Voltar a apertar o parafuso de travamento (26), para fixar a mesa rotativa (14).
- Executar o corte conforme descrito no ponto 8.3.
8.5 Ajuste de precisão do batente para corte em ângulo de 45° (Fig. 1/10/11)
- Ângulo de encosto não incluído no âmbito de fornecimento.
- Baixar a cabeça da máquina (4) e fixar com o pino de segurança (23).
- Fixar a mesa rotativa (14) na posição de 0°.
-
Soltar o parafuso de travamento (22) e, com o punho (1), inclinar a cabeça da máquina (4) para a esquerda, a 45°.
-
Colocar o ângulo de encosto de 45° (b) entre a lâmina de serra (6) e a mesa rotativa (14).
- Ajustar o parafuso de ajuste (28), até o ângulo entre a lâmina de serra (6) e a mesa rotativa (14) ser exatamente de 45°.
- O ajuste não tem de ser fixado, porque é mantido pela tensão prévia da mola.
- Por último, verificar a posição do indicador de ângulo. Se necessário, soltar o ponteiro (19) com um chave Phillips, colocá-lo na posição de 45° da escala de ângulo (18) e voltar a apertar o parafuso de fixação.
8.6 Corte em ângulo de 0°-45° e mesa rotativa 0° (Fig. 1/2/12)
A serra de esquadria permite a execução de cortes em ângulo para a esquerda de 0°-45° relativamente à superfície de trabalho.
Atenção! O carril de batente deslocável (16a) deve ser fixado na posição exterior para cortes em ângulo (cabeça da serra inclinada).
- Soltar o parafuso de travamento (16b) do carril de batente deslocável (16a) e deslocar o carril de batente deslocável (16a) para fora.
- O carril de batente deslocável (16a) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (16a) e a lâmina de serra (6) seja no mínimo de 8 mm.
- Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (16a) e a lâmina de serra (6).
- Voltar a apertar o parafuso de travamento (16b).
- Colocar a cabeça da máquina (4) na posição superior.
- Fixar a mesa rotativa (14) na posição de 0°.
- Soltar o parafuso de travamento (22) e inclinar, com o punho (1), a cabeça da máquina (4) para a esquerda até que o ponteiro (19) indique o ângulo desejado na escala (18).
- Voltar a apertar o parafuso de travamento (22).
- Realizar o corte conforme descrito no ponto 8.3.
8.7 Corte em ângulo de 0°-45° e mesa rotativa 0°-45° (Fig. 2/4/13)
A serra de esquadria permite a execução de cortes em ângulo para a esquerda de 0°-45° relativamente à superfície de trabalho e simultaneamente, 0°-45° relativamente ao carril de batente (corte em ângulo duplo).
Atenção! O carril de batente deslocável (16a) deve ser fixado na posição exterior para cortes em ângulo (cabeça da serra inclinada).
- Soltar o parafuso de travamento (16b) do carril de batente deslocável (16a) e deslocar o carril de batente deslocável (16a) para fora.
- O carril de batente deslocável (16a) deve ser fixado a uma distância da posição mais interior que faça com que a distância entre o carril e batente (16a) e a lâmina de serra (6) seja no mínimo de 8 mm.
- Antes do corte, certificar-se de que não é possível uma colisão entre o carril de batente (16a) e a lâmina de serra (6).
-
Voltar a apertar o parafuso de travamento (16b).
-
Colocar a cabeça da máquina (4) na posição superior.
- Soltar a mesa rotativa (14), afrouxando o parafuso de travamento (26).
- Com o punho (11), ajustar a mesa rotativa (14) ao ângulo desejado (para tal, ver também o ponto 8.4).
- Voltar a apertar o parafuso de travamento (26), para fixar a mesa rotativa.
- Soltar o parafuso de travamento (22).
- Com o punho (1), inclinar a cabeça da máquina (4) para a esquerda, para o ângulo desejado (para tal, ver também o ponto 8.6).
- Voltar a apertar o parafuso de travamento (22).
- Executar o corte conforme descrito no ponto 8.3.
8.8 Limitação de profundidade de corte (Fig. 3/14)
- Através do parafuso (24), a profundidade de corte pode ser ajustada continuamente. Para isso, soltar a porca serrilhada no parafuso (24). Colocar o batente para a limitação de profundidade de corte (25) para fora. Ajustar a profundidade de corte desejada, apertando ou desapertando o parafuso (24). Em seguida voltar a apertar a porca serrilhada no parafuso (24).
- Verificar o ajuste por meio de um corte de amostra.
8.9 Saco de recolha de aparas (Fig. 1)
A serra está equipada com um saco de recolha de aparas (17) para recolher aparas.
Comprima as abas do anel metálico do saco de poeira e coloque-o na abertura de descarga na área do motor.
O saco de recolha de aparas (17) pode ser esvaziado por meio do fecho de correr no lado inferior.
8.10 Troca da lâmina de serra (Fig. 15/16/17/18)
Usar luvas de proteção para a troca da lâmina de serra! Risco de ferimentos!
- Rodar a cabeça da máquina (4) para cima.
- Soltar o parafuso (e) da haste de guia (37), para que esta fique livre e possa ser rodada para baixo.
- Pressionar a alavanca de desbloqueio (3). Dobrar a proteção da lâmina de serra (5) para cima até a reentrância na proteção da lâmina de serra (5) estar sobre o parafuso de flange (29).
- Com uma mão, colocar a chave Allen de sextavado interno (d) no parafuso de flange (29).
- Segurar na chave Allen de sextavado interno (d) e fechar lentamente a proteção da lâmina de serra (5) até esta assentar sobre a chave Allen de sextavado interno (d).
- Fixar o bloqueio do eixo da serra (31) e rodar lentamente o parafuso de flange (29) no sentido dos ponteiros do relógio. Após, no máximo, uma volta, o bloqueio do eixo da serra (31) encaixa.
- Agora, com um porco mais de esforço, soltar o parafuso de flange (29) no sentido dos ponteiros do relógio.
-
Desaparafusar completamente o parafuso de flange (29) e retirar o flange exterior (30).
-
Retirar a lâmina de serra (6) do flange interior (32) e puxar para fora.
- Limpar cuidadosamente o parafuso de flange (29), o flange exterior (30) e o flange interior (32).
- Inserir a nova lâmina de serra (6) em sequência inversa e apertar.
- Atenção! A inclinação de corte dos dentes, ou seja ou sentido de rotação da lâmina de serra (6) tem de corresponder ao sentido da seta na caixa.
- Colocar a haste de guia (37) na posição e voltar a apertar o parafuso (e).
- Antes de continuar o processamento, verificar a funcionalidade dos dispositivos de proteção.
- Atenção! Após cada troca de lâminas de serra verificar se a lâmina de serra (6) funciona na inserção da mesa (10), na posição vertical ou em inclinação de 45°.
- Atenção! A troca e o alinhamento da lâmina de serra (6) têm de ser realizados corretamente.
8.11 Modo laser (Fig. 3/19/20)
- Ligação: Mover o interruptor On/Off do laser (34) para a posição „1“. É projetado um raio laser sobre a peça a ser trabalhada, que indica a guia de corte exata.
- Desconexão: Mover o interruptor On/Off do laser (34) para a posição „0“.
- Troca de pilhas: Desligar laser (33).Remover tampa do compartimento das pilhas (36). Remover pilhas e substituir por novas (2 x 1,5 Volt, tipo R03, LR 03 Micro, AAA). Ao inserir as pilhas, tomar atenção à polaridade correta. Voltar a apertar o compartimento das pilhas (35).
8.12 Ajuste do laser (fig. 21)
Se o laser (33) deixar de indicar a linha de corte correta, é possível ajustá-lo. Para tal, desaparafusar os parafusos (38) e ajustar o laser mediante deslocamento lateral até que o raio laser atinja os dentes da lâmina de serra (6).
9. Transporte
- Apertar o parafuso de travamento (26), para fixar a mesa rotativa (14).
- Acionar a alavanca de desbloqueio (3), pressionar a cabeça da máquina (4) para baixo e travar com o pino de segurança (23). A serra está agora bloqueada na posição inferior.
- Fixar a função de deslize da serra com o parafuso de travamento para guia de cabo (20) na posição traseira.
- Colocar a máquina na mesa da serra fixa (15).
- Para montar novamente a máquina, proceder de acordo com o descrito no ponto 7.
10. Manutenção
Aviso! Antes de qualquer ajuste, manutenção ou reparação, desligue a ficha da tomada! Medidas gerais de manutenção
Limpar, ocasionalmente, com um pano, as aparas e o pó da máquina. Olear as peças rotativas uma vez por mês, para aumentar a vida útil das peças. Não olear o motor.
Para limpar o plástico, não utilizar agentes corrosivos. Inspeção das escovas
Verificar as escovas de carbono após as primeiras 50 horas de operação de uma nova máquina, ou quando tiverem sido montadas novas escovas. Após a primeira verificação, voltar a verificar a cada 10 horas de operação.
Se o carbono estiver gasto até aos 6 mm de comprimento, a mola ou o fio de desvio estiver queimado ou danificado, as escovas devem ser substituídas. Se as escovas forem consideradas operacionais após uma desmontagem, elas podem ser novamente montadas.
11. Armazenamento
Guarde o dispositivo e os seus acessórios num lugar escuro, seco e à prova de congelamento e inacessível para crianças. A temperatura ideal está entre os 5 e os 30°C.
Guarde a ferramenta elétrica na embalagem original. Cubra a ferramenta, a fim de a proteger contra poeira e humidade.
Guarde o manual de instruções da ferramenta elétrica.
12. Ligação elétrica
O motor elétrico instalado está preparado para ligação. A ligação está em conformidade com as normas VDE e DIN relevantes. A ligação de rede do lado do cliente e qualquer cabo de extensão utilizados devem estar de acordo com estas regras.
- O produto atende aos requisitos da norma EN 61000-3-11 e está sujeito a condições especiais de ligação. Isto significa que a utilização de quaisquer pontos de ligação livremente selecionáveis, não é permitida.
- O aparelho pode, em condições adversas de rede, levar a flutuações de tensão transiente.
- O produto é destinado ao uso exclusivo em pontos de ligação que
a) não ultrapassem a impedância máxima de rede permitida „Z“ (Zmax = 0,382 Ω), ou b) tenham uma capacidade de transporte de corrente contínua de, pelo menos, 100 A por fase. - Como utilizador, terá de garantir, quando necessário e consultando as empresas de fornecimento energético, que o seu ponto de ligação, onde deseja operar o produto, cumpre um dos dois requisitos, a) ou b) referidos.
Observações importantes
Quando o motor está sobrecarregado desliga-se automaticamente. Após um período de arrefecimento (em momentos diferentes) pode ser novamente ligado o motor.
Cabo de ligação elétrica defeituoso
Surgem frequentemente danos de isolamento em cabos de ligação elétrica.
Causas que podem originar isto:
- Pontos de pressão, ao ligar cabos através de janelas ou intervalos de portas.
- Dobras resultantes de montagem incorreta ou orientação da linha de ligação.
- Cortes devido ao pisar do cabo de ligação.
- Danos de isolamento devido a puxar a ficha da tomada.
- Fissuras devido ao envelhecimento do isolamento.
Esses cabos de ligação elétrica com defeito não devem ser utilizados e são extremamente perigosos devido aos danos no isolamento.
Verifique os cabos de ligação elétrica regularmente quanto a danos. Certifique-se de que o cabo não está pendurado na fonte de alimentação.
A ligação elétrica está em conformidade com as normas VDE e DIN relevantes. Use apenas cabos de ligação com marca H05VV-F.
É obrigatório um selo da designação do tipo no cabo de ligação.
Motor de corrente alternada
- A tensão de alimentação deve ser de 230 V \~.
- Cabos de extensão até 25 m de comprimento devem ter uma secção transversal de 1,5 milímetros quadrados.
As reparações e manutenção de equipamentos elétricos devem ser realizadas por um eletricista qualificado.
Para mais informações, por favor fornecer as seguintes informações:
- Tipo de corrente do motor
- Dados da placa de identificação da máquina
- Dados da placa de identificação da máquina
13. Eliminação e reciclagem
O aparelho é fornecido na embalagem para evitar danos durante o transporte. Esta embalagem é matéria-prima e pode, portanto, ser reutilizada, ou pode ser devolvida ao sistema de matéria-prima. O aparelho e os respetivos acessórios são feitos de materiais diferentes, tais como metal e plástico. Não elimine baterias no lixo doméstico, no fogo ou na água. As baterias devem ser coletados, recicladas ou eliminadas ecologicamente. Deposite elementos defeituosos no lixo de resíduos especiais. Pergunte ao seu revendedor ou no seu município!
14. Resolução de problemas
| Falha Causa possível Resolução | ||
| O motor não funciona Motor, cabo ou ficha com defeito, fusíveis queimados | Peça a um perito para inspecionar a máquina. Nunca repare o motor por conta própria. Perigo! Inspecione os fusíveis e substitua se necessário | |
| O motor funciona lenta-mente e não alcança a velocidade de funcionamento. | Tensão demasiado baixa, enrolamentos danifi-cados, condensador queimado | Peça à companhia elétrica para inspecionar a tensão. Peça a um perito para inspecionar o motor. Peça a um perito para substituir o condensador |
| O motor emite demasia-do ruído | Enrolamentos danificados, motor com defeito Peça a um perito para inspecionar o motor | |
| O motor não alcança a sua potência total. | Circuitos elétricos na instalação de rede sobrecarregados (lâmpadas, outros motores, etc.) | Não utilize outros aparelhos ou motores no mesmo circuito elétrico |
| O motor sobreaquece facilmente. | Sobrecarga do motor, arrefecimento insufi-ciente do motor | Evite a sobrecarga do motor durante o corte, remova a poeira do motor, para que fique assegurado um arrefecimento ótimo do motor |
| Potência de corte redu-zida ao serrar | Lâmina de serra demasiado pequena (amola-da demasiadas vezes) | Reajuste o batente do agregado da serra |
| Corte da serra áspero ou ondulado | Lâmina de serra romba, formato do dentado não adequado à espessura do material | Amole a lâmina de serra ou coloque uma lâmina de serra adequada |
| A peça parte-se ou racha | Pressão de corte demasiado alta ou lâmina de serra não adequada | Coloque uma lâmina de corte adequada |
Obsah:
Strana:
Para este aparelho concedemos garantia de 24 meses. A garantia cobre exclusivamente defeitos de matérial ou de fabricação. Peças avariadas são substituidas gratuitamente, cabe ao cliente efetuar a substituição. Assumimos a garantia unicamente de peças genuinas. Não há direito à garantia no caso de: peças de desgaste, danos de transporte, danos causados
pelo manejo indevido ou pela desatenção as instruções de serviço, falhas da instalação elétrica por inobservança das normas relativas à electricidade. Além disso, a garantia só poderá ser reinvidicada para aparelhos que não tenham sido convertados por lerceiros. O cartão de garantia só vale em conexão com a fatura.
