Mark	Scheppach
Mudel	HM80Lxu
Tüüp	Põiksaag / nurksaag
Kategooria	Saag
Kaal	Umbes 17 kg
Toiteallikas	220–240 V ~ 50 Hz
Võimsus	1500 W (S6 25%)
Tühikäigu pöörded	5000 min⁻¹
Saeketas	Ø 210 x Ø 30 x 2,6 mm, 24 kõvametallist hammast
Pöördenurk	-45° / 0° / +45°
Nurklõige	0° kuni 45° vasakule
Lõikelaius (90°)	340 x 58 mm
Lõikelaius (45°)	240 x 58 mm
Topeltnurklõige	240 x 32 mm
Juhtimislaser	Klass 2, 650 nm, ≤1 mW, patareid 2× AAA
Helirõhutase	99,6 dB(A)
Kaitseklass	II
Soovitatav ladustamine	Pime, kuiv koht, 5–30 °C
Tavahooldus	Puhasta lapiga, määri pöörlevaid osi, kontrolli süsi
Isikukaitsevahendid	Kaitseprillid, kuulmiskaitse, tolmumask, kindad
Remont	Usalda volitatud spetsialistile, kasuta originaalosi
Kaasasolevad tarvikud	Laastukott, kuuskantvõti 6 mm, kuuskantvõti 3 mm, 2 AAA patareid, kasutusjuhend

Korduma kippuvad küsimused - HM80Lxu SCHEPPACH

Kuidas reguleerida pöördlaua nurka?

Keerake fikseerimiskruvi (26) umbes 2 pööret lahti, keerake pöördalust (14) käepideme (11) abil soovitud nurka, seejärel pingutage fikseerimiskruvi. Skaala (13) ja nõel (12) näitavad nurka.

Kuidas vahetada saeketast?

Ühendage masin vooluvõrgust lahti. Kandke kaitsekindaid. Tõstke masinapea üles, vabastage juhiku tugi, hoidke võllilukustust (31), keerake ääriku kruvi (29) päripäeva lahti kuuskantvõtmega, eemaldage välimine äärik ja ketas. Paigaldage uus ketas, järgides pöörlemissuunda, seejärel pingutage kruvi.

Millised isikukaitsevahendid on sae kasutamisel kohustuslikud?

Kandke alati kaitseprille, kuulmiskaitset ja tolmumaski. Ketta käsitsemisel kasutage kindaid. Vältige avaraid riideid ja siduge pikad juuksed.

Kuidas kasutada juhtimislaserit?

Lülitage laseri sisse/välja lüliti (34) asendisse « 1 ». Laser projitseerib toorikule joone, mis näitab lõikejoont. Väljalülitamiseks pange asendisse « 0 ». Vahetage patareid (2× AAA), kui laser nõrgeneb.

Milliseid materjale saab selle saega lõigata?

Saag on mõeldud puidu ja sobivate plastmaterjalide lõikamiseks. Ärge kasutage sobimatuid kettaid. Kaasasolev ketas on mõeldud ainult puidu jaoks. Ärge lõigake küttepuid.

Kuidas saagi hooldada?

Enne hooldust ühendage masin vooluvõrgust lahti. Puhastage laastud lapiga. Määrige pöörlevaid osi kord kuus. Kontrollige süsi iga 10 töötunni järel pärast algset sisselöömist (50 h). Vahetage need välja, kui need on kulunud 6 mm.

Mida teha, kui mootor ülekuumeneb?

Mootor võib ülekoormuse korral automaatselt seiskuda. Laske masinal jahtuda muutuva aja jooksul enne uuesti käivitamist. Ülekuumenemise vältimiseks ärge sundige lõiget ja puhastage mootori ventilatsiooniavasid.

Kuidas saaki ohutult transportida?

Lukustage pöördalus kinnituskruviga (26). Langetage masinapea, lülitage sisse turvapolt (23). Kinnitage väljatõmmatud juhik tagumisse asendisse kruviga (20). Kandke masinat fikseeritud lauast (15).

Kuidas reguleerida piirikut 90° lõike jaoks?

Langetatud ja lukustatud peaga asetage piirikunurk (ei ole kaasas) ketta ja aluse vahele. Reguleerige reguleerimiskruvi (27), kuni nurk on 90°. Kontrollige näitu: keerake nõel (19) lahti ja seadke see skaalal (18) 0°-le, seejärel pingutage.

Kuidas tühjendada ja puhastada laastukotti?

Kogumiskott (17) kinnitatakse väljalaskeavale. Tühjendamiseks avage tagaküljel asuv tõmblukk. Raputage tolmu eemaldamiseks. Vajadusel puhastage niiske lapiga.

KASUTUSJUHEND HM80Lxu SCHEPPACH

Kehtib vaid EL maade suhtes.
Ärge kasutage elektritööriistu koos majapidamisjäätmetega! Vastavalt EÜ direktiivile 2012/19/EC elektri- ja elektroonikaseadmete jäätmete osas ja kooskõlas igas rligis kehtivate seadustega, kehtib kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkonnasõbralikku taasringlusesse.

LV

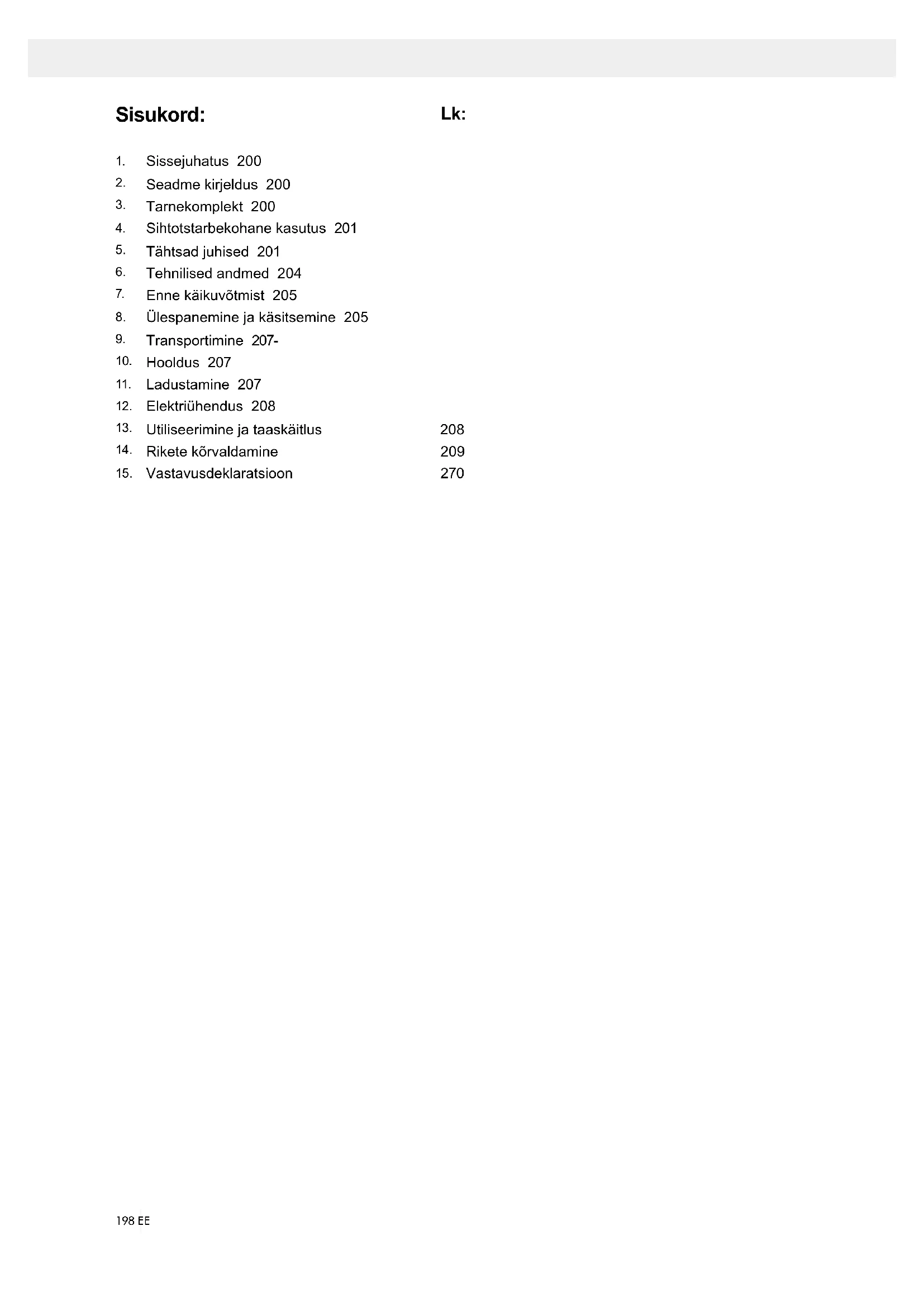

1. Sissejuhatus 200
2. Seadme kirjeldus 200
3. Tarnekomplekt 200
4. Sihtotstarbekohane kasutus 201
5. Tähtsad juhised 201
6. Tehnilised andmed 204
7. Enne käikuvõtmist 205
8. Ülespanemine ja käsitsemine 205
9. Transportimine 207-
10. Hooldus 207
11. Ladustamine 207

12. Elektriühendus 208

13. Utiliseerimine ja taaskäitlus 208

14. Rikete körvaldamine 209

15. Vastavusdeklaratsioon 270

Seadmel olevate sümbolite selgitus

Lugege enne käikuvõtmist kasutusjuhend ja ohutusjuhised läbi ning pidage neist kinni!

Kandke kaitseprille!

Kandke kuulmekaitset!

Kandke tolmuemissiooni korral respiraatorit!

Tähelepanu! Vigastusoht! Ärge sisestage jäsemeid töötavasse saekettasse!

Tähelepanu! Laserkiirgus!

Kaitseklass II

1. Sissejuhatus

TOOTJA:

scheppach

Soovime Teile uue seadmega meeldivat ja edukat töötamist.

JUHIS:

Kõnealuse seadme tootja ei vastuta kehtiva tootevastutuse seaduse järgi kahjude eest, mis tekivad seadmel või seadme tõttu alljärgnevatel juhtudel:

• asjatundmatul ümberkäimisel,
• käsitsusjuhendi eiramisel,
• remontimisel kolmandate isikute, volitamata spetsialistide poolt,
• mitte-originaalosade paigaldamisel ja nendega väljavahetamisel,
• mitte sihtotstarbekohasel kasutamisel,
• elektrisüsteemi rivist väljalangemisel elektrialaeeskirjade ning VDE nõuete 0100, DIN 57113 / VDE0113 eiramisel.

Pidage silmas:

Lugege enne montaaži ja käikuvõtmist kogu käsitsusjuhendi tekst läbi.

Käesoleva käsitsusjuhendi ülesandeks on hölbustada elektritööriista tundmaöppimist ja selle kasutamist vastavalt sihtotstarbekohastele kasutusvõimalustele.

käsitsusjuhend sisaldab tähtsaid juhiseid, kuidas saate elektritööriistaga ohutult, asjatundlikult ning ökonoomselt töötada, ja kuidas saate vältida ohte, hoida kokku remondikulusid, lühendada seisuaegu ning suurendada elektritööriista töökindlust ja eluiga.

Lisaks käesolevas käsitsusjuhendis esitatud ohutusnõuetele peate tingimata järgima oma riigis elektritööriista käitamise kohta kehtivaid eeskirju.

Hoidke käsitsusjuhendit kilekotis mustuse ja niiskuse eest kaitstult elektritööriista juures alal. Köik operaatorid peavad selle enne töö alustamist läbi lugema ja seda hoolikalt järgima. Elektritööriistaga tohivad töötada ainult isikud, keda on elektritööriista kasutamise osas instrueeritud ja sellega seonduvast ohtudest teavitatud. Nõutavast miinimumvanusest tuleb kinni pidada.

Peale käesolevas käsitsusjuhendis sisalduvate ohutusjuhiste ning Teie riigis puidutöötlusmasinate kohta kehtivate eeskirjade tuleb järgida üldtunnustatud tehnilisi reegleid.

Me ei võta vastutust ŵnnetuste või kahjude eest, mis tekivad käesoleva juhendi ja ohutusjuhiste eiramisest.

2. Seadme kirjeldus (joon. 1-21)

1. Käepide
2. Sisse-/väljalüliiti
3. Lahtilukustushoob
4. Masinapea
5. Saeketta kaitse, liikuv
6. Saeketas
7. Pingutusrakis
8. Töödetaili alus
9. Töödetaili fiksaatorpolt
10. Lauasüdamik
11. Käepide
12. Osuti
13. Skaala
14. Pöördlaud
15. Liikumatu saelaud
16. Piirdesiin
    16a. Nihutatav piirdesiin
    16b. Fiksaatorpolt
17. Laastupüüdekott
18. Skaala
19. Osuti
20. Tõmbejuhiku fiksaatorpolt
21. Tõmbejuhik
22. Fiksaatorpolt
23. Kindlustuspolt
24. Polt lõikesügavuse piiramiseks
25. Piiraja lõikesügavuse piiramiseks
26. Pöördlaua fiksaatorpolt
27. Häälestuspolt (90°)
28. Häälestuspolt (45°)
29. Äärikpolt
30. Välisäärik
31. Saevõlli tõkis
32. Siseäärik
33. Laser
34. Laseri sisse-/väljalüliti
35. Akulaegas
36. Akulaeka kaas
37. Suunamislook

a) 90° piirdenurgik (ei sisaldu tarnekomplektis)
b) 45° piirdenurgik (ei sisaldu tarnekomplektis)
c) Vedru
d) Sisekuuskantvõti, 6 mm
e) Sisekuuskantvõti, 3 mm

3. Tarnekomplekt

• Avage pakend ja võtke seade ettevaatlikult välja.
• Eemaldage pakendusmaterjal ja pakendus- ning transpordikindlustused (kui olemas).
• Kontrollige üle, kas tarnekomplekt on terviklik.
• Kontrollige seadet ja tarvikudetaile transpordikahjustuste suhtes.
• Hoidke pakendit võimaluse korral kuni garantiiaja möödumiseni alal.

TÄHELEPANU

Seade ja pakendusmaterjalid pole laste mänguasjad! Lapsed ei tohi kilekottide, kilede ja väikedetailidega mängida! Valitseb allaneelamis- ja lämbumisoht!

• Tömbe-, otsamis- ja eerungisaag
• 1 x pingutusrakis (7)
- 2 x töödetaili alus (8)
• Laastupüüdekott (17)
- Sisekuuskantvõti (d)
• Sisekuuskantvõti 3 mm (e)
- 2 x 1,5 V AAA patarei
- 2 x süsinikhari
- Käitusjuhend

4. Ette puetega kasutamine

Tõmbe-, otsamis- ja eerungisaag on ette nähtud puidu ja plasti otsamiseks vastavalt masina suurusele. Saag ei sobi küttepuidu lõikamiseks.

Hoiatus! Ärge kasutage saagi kunagi muude kui käsitsusjuhendis nimetatud materjalide lõikamiseks.

Hoiatus! Kaasasolev saeketas on ette nähtud eranditult puidu saagimiseks! Ärge kasutage seda plasti saagimiseks! Masinat tohib kasutada ainult vastavalt selle otstarbele. Igasugune sellest ulatuslikum kasutus pole sihtotstarbekohane. Sellest põhjustatud kahjude või igat liiki vigastuste eest vastutab kasutaja/operaator ja mitte tootja. Kasutada tohib üksnes antud masinale sobivaid saekettaid. Igat liiki lõikeketaste kasutamine on keelatud. Sihtotstarbekohase kasutuse koostisosaks on ka ohutusjuhiste, samuti montaažijuhendi ning käsitsusjuhendis sisalduvate käitusjuhiste järgimine.

Isikud, kes masinat käsitsevad ja hooldavad, peavad seda tundma ja olema võimalikest ohtudest teavitatud. Peale selle tuleb kehtivatest önnetuste ennetamise eeskirjadest väga täpselt kinni pidada. Tuleb järgida muid töömeditsiiniliste ja ohutustehniliste valdkondade üldisi reegleid. Masinal teostatud muudatused välistavad tootja vastutuse sellest tekkivate kahjude eest täielikult. Sihtotstarbekohasest kasutamisest hoolimata pole võimalik teatud riskitegureid täielikult välistada. Masina konstruktsioonist ja ülesehitusest tingitult võib esineda järgmisi punkte:

• Saeketta puudutamine mittekaetud saepiirkonnas.
• Jäsemete sisestamine töötavasse saekettasse (löikevigastus).
• Töödetaili ja töödetaili osade tagasilöök.
  • Saeketta purunemine.
• Saeketta vigaste kövasulamdetailide väljapaiskamine.
• Kuulmekahjustused nõutava kuulmekaitsme mittekasutuse korral.
• Puidutolmude tervistkahjustav emissioon suletud ruumides kasutamisel.

Palun pidage silmas, et meie seadmed pole konstrueeritud kommerts-, käsitööndus- ega tööstuskasutuse jaoks. Me ei võta üle pretensiooniõiguskohustust, kui seadet kasutatakse kommerts-, käsitööndus- või tööstusettevõtetes ning samaväärsetel tegevustel.

5. Tähtsad juhised

Tähelepanu! Elektritööriistade kasutamisel tuleb kaitseks elektrilöögi, vigastus- ja tuleohu eest järgmisi põhimöttelisi ohutusmeetmeid järgida. Lugege kõik need juhised enne antud elektritööriista kasutamist läbi ning hoidke ohutusjuhiseid korralikult alal.

Ohutu töötamine

1 Hoidke oma tööpiirkond korras
- Tööpiirkonnas valitseva korratuse tagajärjeks võivad olla önnetused.
2 Arvestage ilmastikumõjudega
- Ärge jätke elektritööriistu vihma kätte.
- Ärge kasutage elektritööriistu niiskes või märjas keskkonnas.
- Hoolitsege tööpiirkonna hea valgustuse eest.
- Ärge kasutage elektritööriista kohtades, kus valitseb tulekahju- või plahvatusoht.

3 Kaitske ennast elektrilöögi eest

– Vältige kehaga maandatud osade nagu (nt torud, radiaatorid, elektripliidid, külmutusseadmed) puudutamist.

4 Hoidke lapsed eemal!

- Ärge laske teistel isikutel tööriista või kaablit puudutada, hoidke nad tööpiirkonnast eemal.

5 Hoidke mittekasutatavaid elektritööriistu kindlalt alal – Mittekasutatavad elektritööriistad tuleks panna är kuiva körgemal asuvasse või lukustatud kohta, väl-japoole laste käeulatust.

6 Ärge koormake oma elektritööriista üle

- Sobiva elektritööriistaga töötate paremini ja ohutumalt ettenähtud võimsusvahemiku piires.

7 Kasutage öiget elektritööriista

- Ärge kasutage rasketeks töödeks väikese vöimsusega masinaid.

- Ärge kasutage elektritööriista eesmärkidel, milleks see pole ette nähtud. Ärge kasutage näiteks käsi- ketassaagi puuokste ega puuhalgude löikamiseks.

- Ärge kasutage elektritööriista küttepuidu saagimiseks.

8 Kandke sobivat riietust

- Ärge kandke avarat riietust või ehteid, mis võiksid liikuvatesse osadesse kinni jääda.

- Öues töötamisel on soovitatavad libisemiskindlad jalatsid.

- Kandke pikkade juuste korral juuksevõrku.

9 Kasutage kaitsevarustust

- Kandke kaitseprille.

- Kasutage tolmu tekitavatel töödel respiraatorit.

10 Ühendage tolmuimuseadis külge

- Kui on olemas ühendused tolmuimusüsteemi ja püüdeseadiste juurde, siis veenduge, et need on külge ühendatud ja neid kasutatakse öigesti.

- Suletud ruumides on käitamine lubatud üksnes sobiva imuseadisega.

11 Ärge kasutage kaablit eesmärkidel, milleks see pole ette nähtud

- Ärge kasutage kaablit pistikupesast pistiku väljatõmbamiseks. Kaitske kaablit kuumuse, öli ja teravate servade eest.

12 Kindlustage töödetail

- Kasutage pingutusrakiseid või kruustange, et töödetaili kinni hoida. Seda hoitakse nendega kindlamalt kui Teie kätega ja see võimaldab masinat mölema käega käsitseda.

- Pikkade töödetailide puhul on vajalik täiendav alus (laud, pukid jne), et masina ümberkukkumist vältida.

- Suruge töödetail alati tugevasti vastu tööplaatia ja piirajat, et töödetaili loksumist või pöördumist takistada.

13 Vältige ebanormaalset kehahoiakut

- Hoolitsege kindla seisuasendi eest ja hoidke alati tasakaalu.

- Vältige kohmakaid käeasendeid, mille puhul võivad järsul äralibisemisel üks või mölemad käed saeketast puudutada.

14 Hoolitsege oma tööriistade eest hästi

- Hoidke lõiketööriistad teravad ja puhtad, et paremini ning ohutumalt töötada.

- Järgige juhiseid määrimise ja tööriistavahetuse kohta.

- Kontrollige regulaarselt elektritööriista ühendusjuhet ja laske see kahjustuse korral üksnes tun-nustatud spetsialistil uuega asendada.

- Kontrollige regulaarselt pikendusjuhtmeid ja asen-dage, kui need on kahjustunud.

– Hoidke käepidemed kuivad, puhtad ning vabad ölist ja rasvast.

15 Tõmmake pistik pistikupesast välja

- Ärge eemaldage kunagi lahtiseid kilde, laaste või kinnikiilunud puitdetaile töötava saeketta korral.

- Elektritööriista mittekasutuse korral, enne hool-dust ja tööriistade nagu nt saeketta, puuri, freesi vahetamist.

16 Ärge jätke tööriistavõtit ette

- Kontrollige enne sisselülitamist üle, kas võti ja seadistustööriistad on eemaldatud.

17 Vältige ettekavatsematut käivitumist

- Veenduge, et lüliti on pistiku pistikupesasse pistmisel välja lülitatud.

18 Kasutage väliskeskkonna pikenduskaablit

- Kasutage öues ainult selleks heaks kiidetud ja vastavalt tähistatud pikenduskaableid.

- Kasutage kaablitrumlit üksnes mahakeritud sei-sundis.

19 Olge alati tähelepanelik

- Pidage silmas, mida Te teete. Toimige töötamisel möistlikult. Ärge kasutage elektritööriista, kui olete hajevil.

20 Kontrollige elektritööriista võimalike kahjustuste suhtes

- Enne elektritööriista edasist kasutamist tuleb uurida kaitseseadiseid või kergesti kahjustatud detaile nende laitmatu ja sihtotstarbekohase talitluse suhtes.

- Kontrollige üle, kas liikuvad detailid talitlevad laitmatult ega kiilu kinni või kas detailid on kahjustatud. Kõik detailid peavad olema õigesti monteeritud ja täitma kõiki tingimusi, et elektritööriista laitmatut käitamist tagada.

– Liikuvat kaitsekatet ei tohi avatud seisundis kinni kiiluda.

- Kahjustatud kaitseseadised ja osad tuleb lasta tunnustatud erialatöökojas remontida või välja va-hetada, kui käsitsusjuhendis pole mainitud teisiti.

- Kahjustatud lülitid tuleb lasta asendada kliendi- teeninduse töökojas.

- Ärge kasutage vigaseid või kahjustatud ühendus- juhtmeid.

- Ärge kasutage elektritööriistu, millel ei saa lülitit sisse ja välja lülitada.

21 TÄHELEPANU!

- Topelteerungilõigete korral tuleb olla eriti ettevaatlik.

22 TÄHELEPANU!

- Muude rakendustööriistade ja muude tarvikute kasutamine võib tähendada Teile vigastusohtu.

23 Laske oma elektritööriist elektrispetsialistil remontida

- Antud elektritööriist vastab asjaomastele ohutusnõuetele. Remonti tohib teostada ainult elektrispetsialist originaalvaruosi kasutades; vastasel juhul võivad kasutajal önnetused juhtuda.

TÄIENDAVAD OHUTUSJUHISED

1 Ohutusabinõud

- Hoiatus! Ärge kasutage kahjustatud või deformee-runud saekettaid.

– Vahetage kulunud lauasüdamik välja.

- Kasutage ainult tootja poolt soovitatud saekettaid, mis vastavad normile EN 847-1.

- Pidage silmas, et lõigatava materjali jaoks valitakse välja sobiv lõikeketas.

- Kandke sobivat isiklikku kaitsevarustust. See hölmab:

- kuulmekaitset kuulmiskaotuse riski vähendamiseks,

- respiraatorit ohtliku tolmu sissehingamise riski vähendamiseks,

– Kandke saeketaste ja karedate materjalidega ümberkäimisel kindaid. Kandke saekettaid, mil alati praktiliselt võimalik, vastavas anumas.

– Kandke kaitseprille. Töö ajal tekkivad sädemed vöi seadmest väljatungivad killud, laastud ja tolmud vöivad nägemiskadu pöhjustada.

- Ühendage elektritööriist puidu saagimisel tolmupüüdeseadise külge. Tolmu vabanemist mõjutavad muu hulgas töödeldava materjali liik, koha-pealse eraldumise tähendus (kinnipüüdmine ja allikas) ning katete/suunamislekkide/juhikute öige seadistus.

- Ärge kasutage körglegeeritud kiirlöiketerasest (HSS teras) saekettaid.

2 Hooldus ja korrashoid

• Tõmmake igasugustel seadistus- ja hooldustöödel võrgupistik välja.
• Müra teket möjutavad erinevad tegurid, muu hulgas saeketaste omadused, saeketta ja elektritööriista seisund. Kasutage võimaluse korral saekettaid, mis konstrueeriti müraemissiooni vähendamiseks, hooldage elektritööriista ja tööriistaotsakuid regulaarselt ning parandage need vajadusel, et müra vähendada.
• Teavitage elektritööriistal, kaitseseadistel või tööriistaotsakul esinevatest vigadest kohe pärast nende avastamist ohutuse eest vastutavat isikut.

3 Ohutu töötamine

• Kasutage ainult saekettaid, mille suurimad lubatud pöörded on väiksemad kui masina spindli maksimaalsed pöörded ja mis lõigatavale materjalile sobivad.
• Veenduge, et saeketas ei puuduta üheski asendis pöördlauda, ajades selleks väljatõmmatud võrgupistiku korral saeketast 45° ja 90° asendis käsitsi ringi. Häälestage saepea vajaduse korral uuesti.
• Kasutage elektritööriista transportimisel ainult transpordiseadiseid. Ärge kasutage käsitsemi-seks või transportimiseks kunagi kaitseseadiseid.
• Pöörake tähelepanu sellele, et transportimise ajal on saeketta alumine osa alati ära kaetud, näiteks kaitsseseadisega.

- Pidage silmas, et kasutate ainult selliseid distantsseibe ja spindlirõngaid, mis tootja poolt esitatud eesmärgiks sobivad.

• Põrand peab olema masina ümbruses tasane, puhas ja vaba lahtistest osakestest nagu nt laastudest ning lõikamisjääkidest.

• Tööasukoht alati saeketta küljel.

• Ärge eemaldage lõikamispiirkonnast lõikamisjääke ega muid töödetaili osi, kuni masin töötab ja saeagregaat ei paikne veel puhkeasendis.
  – Pidage silmas, et masin, kui vähegi võimalik, on alati tööpingi või laua külge kinnitatud.

• Kindlustage pikad töödetailid löika-misprotseduuri löppedes allavajumi-se vastu (nt veere-püstjalg või rollpukk).

Hoiatus! Antud elektritööriist tekitab käitamise ajal elektromagnetilise välja. Kõnealune väli võib teatud oludes aktiivsete või passiivsete meditsiiniliste implantaatide talitlust halvendada. Vähendamaks tõsiste või surmavate vigastuste ohtu, soovitame me meditsiiniliste implantaatidega isikutel arsti ja meditsiinilise implantaadi tootjaga konsulteerida enne, kui elektritööriista käsitsetakse.

OHUTUSJUHISED SAEKETASTEGA ÜMBERKÄIMISEKS

1 Kasutage üksnes rakendustööriistu, kui valitsete nende käsitsemist.
2 Järgige suurimaid pöördeid. Rakendustööriistal esitatud suurimaid pöördeid ei tohi ületada. Pidage pööretevahemikust, kui esitatud, kinni.
3 Pidage silmas mootori-saeketta pöörlemissuunda.
4 Ärge kasutage pragudega rakendustööriistu. Kandke rebenditega rakendustööriistad maha. Parandamine pole lubatud.
5 Puhastage kinnipingutuspinnad mustusest, määrdest, ölist ja veest.
6 Ärge kasutage ketassaeketaste avade väiksemaks tegemiseks lahtisi ahendusröngaid ega -pukse.
7 Pöörake tähelepanu sellele, et rakendustööriista kindlustamiseks kasutatavad ahendusröngad on sama läbimõõduga ja moodustavad vähemalt 1/3 lõikeläbimõõdust.
8 Tehke kindlaks, et fikseeritud ahendusröngad on üksteise suhtes paralleelsed.
9 Käige rakendustööriistadega ettevaatlikult ümber. Hoidke neid köige parem originaalpakendis või spetsiaalsetes anumates alal. Kandke kaitsekindaid, et haardekindlust parendada ja vigastusriski edasi alandada.
10 Tehke enne rakendustööriistade kasutamist kindlaks, et köik kaitseseadised on nõuetekohaselt kinnitatud.
11 Veenduge enne kasutamist, et Teie poolt kasutatav rakendustööriist vastab antud elektritööriista tehni-listele nõuetele ning on nõuetekohaselt kinnitatud.
12 Kasutage kaasapandud saeketast ainult puidu, ent mitte kunagi metallide töötlemiseks.

Tähelepanu: Laserkiirgus Ärge vaadake kiirde Laseriklass 2

Kaitske ennast ja ümbruskonda sobivate ettevaatusmeetmetega önnetusohtude eest!

• Ärge vaadake kaitsmata silmadega laserkiirde.
• Ärge vaadake kunagi otse kiirekäiku.
• Ärge suunake laserkiirt kunagi peegeldavatele pindadele ja inimeste või loomade peale. Ka väikese võimsusega laserkiir võib silmadel kahjustusi põhjustada.
• Ettevaatust - kui kasutatakse muid kui siinkohal esi- tatud toimimisviise, siis võib see ohtliku kiirgusplah- vatuse põhjustada.
• Ärge avage kunagi laserimoodulit. Võib tekkida ootamatu kiirgusplahvatus.
• Kui otsamissaagi pikemat aega ei kasutata, siis tuleks patareid eemaldada.
• Laserit ei tohi teist tüüpi laseri vastu vahetada. Remonti tohib laseril teostada ainult laseri tootja või volitatud esindaja.

Ohutusjuhised patareidega ümberkäimiseks

1 Pöörake alati tähelepanu sellele, et patareid pannakse sisse öige polaarsusega (+ ja –) nagu patareidel esitatud.
2 Ärge lühistage patareisid.
3 Ärge laadige mittelaetavaid patareisid.
4 Ärge laadige patareid üle!
5 Ärge segage omavahel vanu ja uusi patareisid ning erinevat tüüpi või erinevate tootjate patareisid! Vahetage sama komplekti köik patareid üheaegselt.
6 Eemaldage kasutatud patareid viivitamatult seadmest ja utiliseerige! Ärge visake patareisid olmejäätmete hulka. Defektsed või kasutatud patareid tuleb vastavalt direktiivile 2006/66/EC taaskäidelda. Andke patareid ja / või seade pakutavate kogumisasutuste kaudu tagasi. Utiliseerimisvõimaluste kohta saate infot hankida oma valla- või linnavalitsusest.
7 Ärge kuumutage patareisid!
8 Ärge keevitage ega jootke vahetult patareide läheduses!
9 Ärge võtke patareisid lahti!
10 Ärge deformeerige patareisid!
11 Ärge visake patareisid tulle!
12 Säilitage patareisid väljaspool laste käeulatust.
13 Ärge lubage lastel ilma järelevalveta patareisid vahetada!
14 Ärge säilitage patareisid tule, pliitide või muude soojusallikate läheduses. Ärge asetage patareisid vahetult päikekiirguse kätte ega kasutage või la-dustage neid kuuma ilmaga sõidukites.
15 Säilitage kasutamata patareisid originaalpakendis ja hoidke metallesemetest eemal. Ärge segage omavahel lahtipakitud patareisid ega loopige neid segamini! See võib patareil lühise ja seega kahjustuse tekitada, samuti põletusi või isegi tuleohtu põhjustada.
16 Võtke patareid seadmest välja, kui seda pikema aja vältel ei kasutata, välja arvatud hädajuhtumite tarbeks! Patareisid, mis on välja voolanud, ei tohi KUNAGI ilma vastava kaitseta puudutada. Kui väljavoola- nud vedelik satub nahale, siis peaksite naha selles piirkonnas kohe jooksva vee all ära loputama. Väl- tige igal juhul, et silmad ja suu vedelikuga kokku puutuvad. Palun pöörduge sel juhul viivitamatult arsti poole.
17 Puhastage enne patareide sissepanemist patareide kontakte ja ka seadmes asuvaid vastaskontakte.

6. Tehnilised andmed

Vahelduvvoolumootor	220 - 240 V ~ 50Hz
Võimsus	1500 vatti
Töörežiim	S6 25%*
Tühikäigupöörded n_0	5000 min ^-1
Kõvasulamsaeketas	ø 210 x ø 30 x 2,6 mm
Hammaste arv	24
Pöördepiirkond	-45° / 0°/ +45°
Eerungilõige	0° kuni 45° vasakule
Sae laius 90° puhul	340 x 58 mm
Sae laius 45° puhul	240 x 58 mm
Sae laius 2 x 45° puhul(topelteerungilõige)	240 x 32 mm
Kaitseklass	II
Kaal	ca. 17 kg
Laseriklass	2
Laseri lainepikkus	650 nm
Laseri võimsus	≤ 1 mW
Laserimooduli voolutoide	2 x 1,5 V Micro (AAA)

* töörežiim S6, katkematu perioodiline käitus. Käitamine koosneb käivitumisajast, konstantse koormusega ajast ja tühikäiguajast. Tsükli kestus on 10 minutit, suhteline sisselülituskestus on suhteline 25% tsükli kestusest.

Töödetail peab olema vähemalt körgusega 3 mm ja laiusega 10 mm. Pidage silmas, et töödetail kindlustatakse alati pingutusrakisega.

Müra

Müra- ja vibratsiooniväärtused määrati vastavalt EN 61029.

Helirõhutase L_pA	99.6 dB(A)
Määramatus K_pA	3 dB
Helivõimsustase L_WA	112.6 dB(A)
Määramatus K_WA	3 dB

Kandke kuulmekaitset.

Müra toime võib põhjustada kuulmiskadu.

Jääkriskid

Elektritööriist on valmistatud tehnika kaasaegset arengutaset ja kehtivaid ohutustehnilisi reegleid järgides. Siiski vöib töötamisel esineda üksikuid jääkriske.

• Tervise ohtu seadmine elektrivoolu töttu nõuetele mittevastavate elektriühendusjuhtmete kasutamisel.
• Peale selle võivad kõigist tarvitusele võetud abinõudest hoolimata valitseda mitte silmnähtavad jääkriskid.

• Jääkriske saab minimeerida, kui järgitakse „Ohutusjuhiseid“ ja „Sihtotstarbekohast kasutust“ ning käsitsuskorraldust tervikuna.

• Ärge koormake asjatult masinat: liiga tugev surve kahjustab saagimisel kiiresti saeketast, mis põhjustab töötlemisel masina võimsuse ja lõiketäpsuse vähenemist.

• Palun kasutage plastmaterjali lõikamisel alati klambreid: detailid, mida saagida soovitakse, tuleb alati klambrite vahele fikseerida.
• Vältige masina juhuslikku käimapanemist: pistiku pistikupessa sisestamisel ei tohi startklahvi vajutada.
• Kasutage tööriistu, mida käesolevas käsiraamatus soovitatakse. Nii saavutate, et Teie otsamissaag talitleb optimaalse võimsusega.
• Hoidke oma käed tööpiirkonnast eemal, kui masin on töös.
• Enne kui seadistus- või hooldustöid ette võtate, laske startklahv lahti ja tõmmake võrgupistik välja.

7. Enne käikuvõtmist

• Masin tuleb seisustabiilselt üles panna, st kruvige tööpingi, aluskandmiku vms külge.
• Enne käikuvõtmist peavad olema kõik katted ja ohutusseadised nõuetekohaselt monteeritud.
  • Saeketas peab saama vabalt liikuda.
• Pöörake juba töödeldud puidu puhul tähelepanu võõrkehadele nagu nt naelad või kruvid.
• Veenduge enne sisse-/väljalüliti vajutamist, kas saeketas on õigesti monteeritud ja liikuvad osad liiguvad kergelt.
• Veenduge enne masina külgeühendamist, et tüübisildil esitatud andmed ühilduvad elektrivõrgu andmetega.

8. Ülespanemine ja käsitsemine

8.1 Sae ülespanemine (joon.1/2/3/4/5)

• Pöördlaua (14) reguleerimiseks keerake kinnituskruvi (26) umbes 2 pööret lahti.
• Keerake pöördlaud (14) ja osuti (12) skaalal (13) soovitud nurgamõõdule ning fikseerige kinnituskruviga (26).
• Masinapea (4) kerge allavajutamise ja kindlustuspoldi (23) samaaegse mootorihoidikust väljatõmbamisega lukustatakse saag alumisest asendist lahti.
• Pöörake masinapead (4) ülespoole, kuni lahtilukustushoob (3) fikseerub.
• Pingutusrakist (7) on võimalik nii vasakul kui ka paremal liikumatu saelaua (15) külge kinnitada. Pistke pingutusrakis (7) selleks ettenähtud avasse piirdesiini (16) tagaküljel ja kindlustage see tiibpoldi kaudu.
• Paigaldage töödetaili alused (8) joonisel 5 näidatud viisil liikumatu saelaua külge ja fikseerige kruviga (9).
• Masinapead (4) on võimalik fiksaatorpoldi (22) vabastamise teel max 45° vasakule kallutada.

8.2 Piiraja peenhäälestamine 90° otsamislõikeks (joon 1/6/7)

• Piirdenurgik ei sisaldu tarnekomplektis.
• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).

• Lödvendage fiksaatorpolt (22).
- Toetage piirdenurgik (a) saeketta (6) ja pöördlaua (14) vahel vastu.
- Seadistage häälestuspolti (27) nii palju ümber, kuni saeketta (6) ja pöördlaua (14) vaheline nurk on 90°.
- Seadistust ei pea fikseerima, sest seda hoiab kinni vedrupinge.
- Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke nurgaskaalal (18) 0° positsiooni ning pingutage hoidepolt taas kinni.

8.3 90° otsamislõige ja 0° pöördlaud (joon. 8)

Lõikelaiustel kuni u 100 mm on võimalik sae tömbefunktsiooni fiksaatorpoldiga (20) tagumisse positsooni fikseerida. Selles positsioonis saab masinat otsamisrežiimil käitada. Kui lõikelaius peaks olema üle 100 mm, siis tuleb silmas pidada, et fiksaatorpolt (20) on lõdvendatud ja masinapea (4) liikuv.

Tähelepanu! Nihutatav piirdesiin (16a) tuleb 90° otsamislõigeteks sisemisse positsiooni fikseerida.

• Avage nihutatava piirdesiini (16a) fiksaatorpolt (16b) ja lükake nihutatavat piirdesiini (16a) sissepoole.
• Nihutatav piirdesiin (16a) tuleb nii kaugel enne köi- ge sisemist positsiooni fikseerida, et piirdesiini (16a) ja saeketta (6) vahekaugus on maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiini (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) köige ülemisse positsiooni.
• Lükake masinapea (4) käepidemest taha (2) ja fikseerige vajaduse korral selles positsioonis (olenevalt lõikelaiusest).
• Pange lõigatav puit vastu piirdesiini (16) ja pöördlauale (14).
• Fikseerige materjal liikumatul saelaual (15) pingutusrakisega (7), et lõikamisprotseduuri ajal paigastnih-kumist vältida.
• Vajutage lahtilukustushooba (3), et masinapea (4) va-baks anda.
• Vajutage sisse-/väljalülitit (2), et mootor sisse lülitada.
  • Fikseeritud tömbejuhiku (21) korral:
• Liigutage masinapead (4) käepidemega (1) ühtlaselt ja kerge survega allapoole, kuni saeketas (6) on töödetaili läbi lõiganud.
• Fikseerimata tömbejuhiku (21) korral:Tömmake masinapea (4) täiesti ette. Liigutage käepide (1) ühtlaselt ja kerge survega täiesti alla. Nüüd lükake masinapea (4) aeglaselt ja ühtlaselt täiesti taha, kuni saeketas (6) on töödetaili täielikult läbi lõiganud. Seadke masinapea pärast saagimisprotseduuri lõpetamist taas puhkeasendisse ja laske sisse-/väljalüliti (2) lahti.
• Tähelepanu! Tagasitömbevedru töttu lööb masin automaatselt üles. Ärge laske käepidet (1) pärast löikamise löppu lahti, vaid liigutage masinapea aeglaselt ja kerge vastusurvega üles.

8.4 90° otsamislõige ja 0°–45° pöördlaud (joonis 9)

Otsamissaega on võimalik vasakule ja paremale piirdesiini suhtes 0°-45° kaldlõikeid teostada.

Tähelepanu! Nihutatav piirdesiin (16a) tuleb 90° otsamislõigeteks sisemisse positsiooni fikseerida.

• Avage nihutatava piirdesiini (16a) fiksaatorpolt (16b) ja lükake nihutatavat piirdesiini (16a) sissepoole.
• Nihutatav piirdesiin (16a) tuleb nii kaugel enne köige sisemist positsiooni fikseerida, et piirdesiini (16a) ja saeketta (6) vahekaugus on maksimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiini (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Keerake fiksaatorpolt (26) lahti.
• Seadistage käepidemega (11) pöördlaud (14) soovitud nurgale. Pöördlaual asuv osuti (12) peab liikumatul saelaual (15) asuval skaalal (13) soovitud nurgamõõ-duga ühilduma.
• Keerake kinnituspolt (26) taas kinni, et pöördlaud (14) fikseerida.
• Teostage lõige punktis 8.3 kirjeldatud viisil.

8.5 Piiraja peenhäälestamine 45° eerungilõikeks (joon. 1/10/11)

• Piirdenurgik ei sisaldu tarnekomplektis.
• Laske masinapea (4) alla ja fikseerige kindlustuspoldiga (23).
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22) ja kallutage käepidemega (1) masinapead (4) vasakule, 45° peale.
• Toetage 45° piirdenurgik (b) saeketta (6) ja pöördlaua (14) vahel vastu.
• Seadistage häälestuspolti (28) nii palju ümber, kuni saeketta (6) ja pöördlaua (14) vaheline nurk on täpselt 45°.
• Seadistust ei pea fikseerima, sest seda hoiab kinni vedrupinge.
• Kontrollige seejärel nurganäidiku positsiooni. Kui vajalik, vabastage osuti (19) ristpeakruvikeerajaga, seadke nurgaskaalal (18) 45° positsiooni ning pingutage hoidepolt taas kinni.

8.6 0°–45° eerungilõige ja 0° pöördlaud (joon. 1/2/12)

Otsamissaega on võimalik vasakule tööpinna suhtes 0°- 45° eerungilõikeid teostada.

Tähelepanu! Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimisse positsiooni fik-seerida.

• Avage nihutatava piirdesiini (16a) fiksaatorpolt (16b) ja lükake nihutatavat piirdesiini (16a) väljapoole.
• Nihutatav piirdesiin (16a) tuleb nii kaugel enne köige sisemist positsiooni fikseerida, et piirdesiini (16a) ja saeketta (6) vahekaugus on minimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiini (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
• Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) köige ülemisse asendisse.
• Fikseerige pöördlaud (14) asendisse 0°.
• Vabastage fiksaatorpolt (22) ja kallutage käepidemega (1) masinapead (4) vasakule, kuni osuti (19) näitab skaalal (18) soovitud nurgamõõtu.
• Pingutage fiksaatorpolt (22) taas kinni.
• Viige lõige punktis 8.3 kirjeldatud viisil läbi.

8.7 0°–45° eerungilõige ja 0°–45° pöördlaud (joon 2/4/13)

Otsamissaega on võimalik vasakule tööpinna suhtes 0°- 45° ja samaaegselt piirdesiini suhtes 0°- 45° eerungilõikeid teostada (topelteerungilõige).

Tähelepanu! Nihutatav piirdesiin (16a) tuleb eerungilõigeteks (kallutatud saepea) välimisse positsiooni fik-seerida.

• Avage nihutatava piirdesiini (16a) fiksaatorpolt (16b) ja lükake nihutatavat piirdesiini (16a) väljapoole.
• Nihutatav piirdesiin (16a) tuleb nii kaugel enne köige sisemist positsiooni fikseerida, et piirdesiini (16a) ja saeketta (6) vahekaugus on minimaalselt 8 mm.
• Kontrollige enne lõikamist, et piirdesiini (16a) ja saeketta (6) vaheline kokkupõrge pole võimalik.
  • Pingutage fiksaatorpolt (16b) taas kinni.
• Seadke masinapea (4) köige ülemisse asendisse.
• Vabastage pöördlauda (14), keerates fiksaatorpoldi (26) lahti.
• Seadistage käepidemega (11) pöördlaud (14) soovitud nurgale (vt selle kohta ka punkti 8.4).
• Keerake kinnituspolt (26) taas kinni, et pöördlaud fikseerida.
  • Vabastage fiksaatorpolt (22).
• Kallutage käepidemega (1) masinapead (4) vasakule, soovitud nurgamõõdule (vt selle kohta ka punkti 8.6).
  • Pingutage fiksaatorpolt (22) taas kinni.
• Teostage lõige punktis 8.3 kirjeldatud viisil.

8.8 Lõikesügavuse piiraja (joon. 3/14)

• Poldi (24) kaudu on võimalik lõikesügavust sujuvalt seadistada. Selleks vabastage poldi (24) rihvelmutter. Seadke lõikesügavuse piiraja (25) piirik väljapoole. Seadistage soovitud lõikesügavus poldi (24) sissekeeramise või väljakeeramisega. Seejärel pingutage poldi (24) rihvelmutter taas kinni.
• Kontrollige seadistust proovilõike alusel.

8.9 Laastupüüdekott (joon. 1)

Saag on varustatud laastude püüdmiseks laastupüüdekotiga (17).

Suruge tolmukoti metallrönga tiivad kokku ja pange see mootori piirkonnas asuva väljalaskeava külge.

Laastupüüdekotti (17) saab tühjendada alaküljel asuva tömbluku kaudu.

8.10 Saeketta väljavahetamine (joon. 15/16/17/18)

Tömmake vörgupistik välja!

Tähelepanu!

Kandke saeketta vahetamisel kaitsekindaid!

Vigastusoht!

• Pöörake masinapea (4) üles.
- Keerake juhtraami (37) kruvi (e) lahti, nii et raam vabaneks ja selle saaks alla pöörata.
- Vajutage lahtilukustushooba (3). Pöörake saeketta-kaitse (5) nii kaugele üles, et saekettakaitsmel (5) olev sälk asuks äärikukruvi (29) kohal.
- Asetage sisekuuskantvõti (d) ühe käega äärikukruvile (29).
- Hoidke sisekuuskantvõtmest (d) kinni ja sulgege saekettakaitse (5) aeglaselt, kuni see on vastu sisekuuskantvõtit (d).

• Suruge saevölli tökist (31) kinni ja keerake äärikpolti (29) aeglaselt päripäeva. Max ühe pöörde järel saevölli tökis (31) fikseerub.
• Nüüd vabastage äärikpolt (29) veidi suurema jõutarbega suunaga päripäeva.
• Keerake äärikpolt (29) täielikult välja ja võtke välisäärik (30) maha.
• Võtke saeketas (6) siseäärikult (32) maha ja tömmake allapoole välja.
• Puhastage äärikpolt (29), välisäärik (30) ja siseäärik (32) hoolikalt.
• Paigaldage uus saeketas (6) vastupidises järjekorras ja pingutage kinni.
• Tähelepanu! Hammaste lõikekalle, st saeketta (6) pöörlemissuund, peab ühilduma korpusel oleva noole suunaga.
• Viige juhtraam (37) asendisse ja keerake kruvi (e) uuesti kinni.
• Kontrollige enne edasitöötamist kaitseseadiste talit-lusvõimet.
• Tähelepanu! Kontrollige iga kord pärast saeketta vahetamist, kas saeketas (6) jookseb vertikaalses asendis ja 45° peale kallutatult lauasüdamikus (10) vabalt.
• Tähelepanu! Saeketta (6) vahetus ja väljajoondamine tuleb teostada nõuetekohaselt.

8.11 Laseri käitamine (joon. 3/19/20)

• Sisselülitamine: Liigutage laseri sisse-/väljalüliiti (34) asendisse „1“. Töödeldavale töödetailile projit-seeritakse laserjoon, mis näitab täpset löikamisliini.
• Väljalülitamine: Liigutage laseri sisse-/väljalüliti (34) asendisse „0“.
• Patareide vahetamine: Lülitage laser (33) välja. Eemaldage patareilaeka kaas (36). Eemaldage patareid ja asendage uutega (2 x 1,5 V, tüüp R03, LR 03 Micro, AAA). Pöörake patareide sisestamisel tähelepanu öigele polaarsusele. Sulgege patareilaeka kaas (35) taas.

8.12 Laseri häälestamine (joon. 21)

Kui laser (33) ei näita enam korrektset lõikejoont, siis selle üle häälestada. Selleks keerake lahti kruvi (38) ja reguleerige laser küljele lükates nii, et laserkiir puutub vastu saeketta (6) lõikehambaid.

9. Transportimine

• Keerake kinnituspolt (26) kinni, et pöördlaud (14) fik-seerida.
• Vajutage lahtilukustushooba (3), vajutage masinapea (4) alla ja fikseerige kindlustuspoldiga (23). Saag on nüüd alumises asendis lukustatud.
• Fikseerige sae tömbefunktsioon tömbejuhiku (20) fiksaatorpoldiga tagumises positsioonis.
• Kandke masinat liikumatust saelauast (15).
• Toimige sae uuesti ülespanemiseks 7 all kirjeldatud viisil.

10. Hooldus

⚠️ Hoiatus! Tõmmake enne igasuguseid seadistamisi, korrashoiutöid ja parandamisi võrgupistik välja!

Pühkige masin aeg-ajalt lapiga tolmust ning laastudest puhtaks. Ölitage tööriista eluea pikendamiseks üks kord kuus pöörlevaid osi. Ärge ölitage mootorit.

Ärge kasutage plastmassi puhastamiseks söövitavaid ained.

Harjade ülevaatus

Kontrollige süsiharju uuel masinal esimese 50 töötunni möödudes või kui monteeriti uued harjad. Kontrollige pärast esimest kontrollimist iga 10 töötunni tagant. Kui süsi on 6 mm pikkusele ära kulunud, vedru või körvalühendusjuhe põlenud või kahjustatud, siis peate mölemad harjad asendama. Kui harjad tunnistatakse pärast mahavõtmist kasutuskõlblikeks, siis võib need tagasi paigaldada.

11. Ladustamine

Ladustage seadet ja tarvikuid pimedas, kuivas, külmumiskindlas ning lastele kättesaamatus kohas. Optimaalne ladustamistemperatuur on 5 ja 30°C vahel.

Säilitage elektritööriista originaalpakendis.

Katke elektritööriist kinni, et seda tolmu või niiskuse eest kaitsta.

Säilitage käsitsusjuhendit tööriista juures.

12. Elektriühendus

Installeeritud elektrimootor on käitusvalmis kujul külge ühendatud. Ühendus vastab asjaomastele VDE ja DIN nõuetele. Kliendipoolne võrguühendus ja kasutatav pikendusjuhe peavad vastama nendele eeskirjadele.

• Toode vastab EN 61000-3-11 nõuetele ja sellele kohalduvad eriühendamistingimused. See tähendab, et vabalt valitavate ühenduspunktide kasutamine pole lubatud.
• Seade võib ebasoodsate võrguolude korral ajutisi pingekõikumisi põhjustada.
• Toode on ette nähtud kasutamiseks üksnes ühenduspunktides, mis a) ei ületa maksimaalset lubatavat vörgutakistust "Z" (Zmax = 0.382 Ω) vöi b) mille vörgu püsivoolukoormus on vähemalt 100 A faasi kohta.
• Te peate kasutajana kindlaks tegema, vajaduse korral oma energiavarustusettevõttega konsulteerides, et ühenduspunkt, mille kaudu soovite toodet kasutada, vastab a) või b) nõuetele.

Tähtsad juhised

Mootor lülitub selle ülekoormamisel iseseisvalt välja. Pärast mahajahtumisaega (ajaliselt erinev) saab mootori jälle sisse lülitada.

Kahjustatud elektriühendusjuhe

Elektriühendusjuhtmetel tekivad sageli isolatsioonikah-justused.

Nende põhjusteks võivad olla:

• Survekohad, kui ühendusjuhtmed veetakse läbi aken-de või uksevahede.
• Murdekohad ühendusjuhtme asjatundmatu kinnitamise või vedamise tõttu.
• Sisselõikekohad ühendusjuhtmest ülesõitmise tõttu.
• Isolatsioonikahjustused seinapistikupesast väljarebimise töttu.
• Praod isolatsiooni vananemise töttu.

Selliselt kahjustunud elektriühendusjuhtmeid ei tohi kasutada ja need on isolatsioonikahjustuste töttu eluohtlikud. Kontrollige elektriühendusjuhtmed regulaarselt kahjustuste suhtes üle. Pidage silmas, et ülekontrollimisel pole ühendusjuhe vooluvörku ühendatud.

Elektrühendusjuhtmed vastavad asjaomastele VDE ja DIN nõuetele. Kasutage ainult tähisega H05VV-F ühendusjuhtmeid. Ühenduskaablile trükitud tüübitähis on eeskirjaga kohustuslik.

Vahelduvvoolumootor

• Vörgupinge peab olema 230 V\~
- Kuni 25 m pikkused pikendusjuhtmed peavad olema ristlõikega 1,5 ruutmillimeetrit.
Elektrialase varustuse ühendamist ja remonti tohib teostada ainult elektrispetsialist.
Küsimuste korra esitage palun järgmised andmed:
- mootori vooluliik
• masina tüübisildi andmed
• mootori tüübisildi andmed

13. Utiliseerimine ja taaskäitlus

Seade paikneb pakendis, et transpordikahjustusi vältida. Pakend on toorainest ja seega taaskasutatav või saab selle tooraineringlusse tagasi suunata.

Seade ja selle tarvikud koosnevad erinevatest materjali- dest nagu nt metallist ning plastmassidest. Ärge visake patareisid olmejäätmete hulka, tulle ega vette. Patareid tuleks kokku koguda, taaskäidelda või keskkonnasõb- ralikult utiliseerida. Suunake defektsed detailid erijäät- mete utiliseerimisse. Küsige erialakauplusest või valla- valitsusest järele!

14. Rikete körvaldamine

Rike Võimalik põhjus Abinõu
Mootor ei talitle Mootor, kaabel või pistik defektne, kaitsmed läbi põlenud		Laske masin spetsialistil üle kontrollida. Ärge remontige mootorit kunagi ise. Oht! Kontrollige kaitsmeid, vaj. vahetage välja.
Mootor käivitub aeglaselt ega saavuta töökiirust.	Pinge liiga madal, mähised kahjustatud, kondensaator läbi põlenud	Laske elektrivarustusettevõttel pinget kontrollida. Laske spetsialistil mootorit kontrollida. Laske kondensaator spetsialistil välja vahetada.
Mootor teeb liiga palju müra	Mähised kahjustatud, mootor defektne Laske spetsialistil mootorit kontrollida.
Mootor ei jõua täisvõimsusel	Võrguseadme vooluahelad üle koormatud (lambid, teised mootorid jms)	Ärge kasutage samas vooluahelas teisi seadmeid või mootoreid.
Mootor kuumeneb üle lihtsalt.	Mootori ülekoormamine, mootori ebapiisav jahutus	Vältige lõikamisel mootori ülekuumenemist, ee-maldage mootorilt tolm, et oleks tagatud mootori optimaalne jahutus.
Vähenenud keskmine võimsus saagimisel.	Saeketas liiga väike (liiga sageli teritatud) Seadi stage saeagregaadi lõpp-piiraja uuesti.
Saagimislõige on krobe-line või laineline	Saeketas nüri, hambakuju ei sobi materjali paksusele	Teritage saeketas üle või vastavalt kasutage sobivat saeketast.
Töödetail rebeneb või killuneb	Lõikesurve liiga suur või saeketas rakenduse jaoks ebasobiv	Kasutage sobivat saeketast.

Turinys:

Puslapis:

Ilmselgetest vigadest tuleb teatada 8 päeva jooksul pärast kauba kättesaamist, vastasel juhul kaotab ostjä köik ßigused garantille nimetatud vigade tõttu. Ölige käsitsemise korral anname oma masinatele garantii seadusega ettenäht udajks alates kauba üleandmisest nii, et vahetame tasuta välja köik masina osad, mis nimetatud aja jooksul peaks muutuma kasutuskõlbmatuks

materjali- või tootmisvea tõttu. Osade eest, mida me ise ei tooda, anname garantii vaid selles osas, mis tarnija on meile garanteerinud. Uute osade paigaldamise kulud kannab ostja. Muutmis- ja amortisatsiooninõuded ning muud kahjutasunõuded välistatakse.

Garantija LV
