| Tuotemerkki | Scheppach |
| Malli | HM80Lxu |
| Tyyppi | Katkaisu-/jiiraussaha |
| Luokka | Saha |
| Paino | Noin 17 kg |
| Virtalähde | 220–240 V ~ 50 Hz |
| Teho | 1500 W (S6 25%) |
| Tyhjiökierrosnopeus | 5000 min⁻¹ |
| Sahaterä | Ø 210 x Ø 30 x 2,6 mm, 24 kovametallihammasta |
| Kääntökulma | -45° / 0° / +45° |
| Jiirausleikkaus | 0° - 45° vasemmalle |
| Leikkuuleveys (90°) | 340 x 58 mm |
| Leikkuuleveys (45°) | 240 x 58 mm |
| Kaksoisjiirausleikkaus | 240 x 32 mm |
| Ohjauslaser | Luokka 2, 650 nm, ≤1 mW, paristot 2× AAA |
| Äänenpainetaso | 99,6 dB(A) |
| Suojausluokka | II |
| Suositeltava säilytys | Pimeä, kuiva paikka, 5–30 °C |
| Säännöllinen huolto | Puhdista liinalla, öljyä pyörivät osat, tarkista hiiliharjat |
| Henkilökohtaiset suojavarusteet | Suojalasit, kuulosuojaimet, pölysuojain, käsineet |
| Korjaukset | Anna valtuutetun ammattilaisen tehtäväksi, käytä alkuperäisiä osia |
| Mukana toimitetut tarvikkeet | Lastupussi, kuusiokoloavain 6 mm, kuusiokoloavain 3 mm, 2 AAA-paristoa, käyttöohje |
Usein kysytyt kysymykset - HM80Lxu SCHEPPACH
Käyttäjien kysymyksiä aiheesta HM80Lxu SCHEPPACH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Saha PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi HM80Lxu - SCHEPPACH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. HM80Lxu merkiltä SCHEPPACH.
KÄYTTÖOHJE HM80Lxu SCHEPPACH
Koskee vain EU-maita
Älä hävitä sähkötyökalua tavallisen kotitalousjätteen mukana! Vanhoja sähkö- ja elektroniikkalaitteita koskevan EU-direktiivin 2012/19/ETY JA sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on toimitettava ongelmajätteen keräyspisteeseen ja ohjattava ympäristöystävälliseen kierrätykseen.
NO

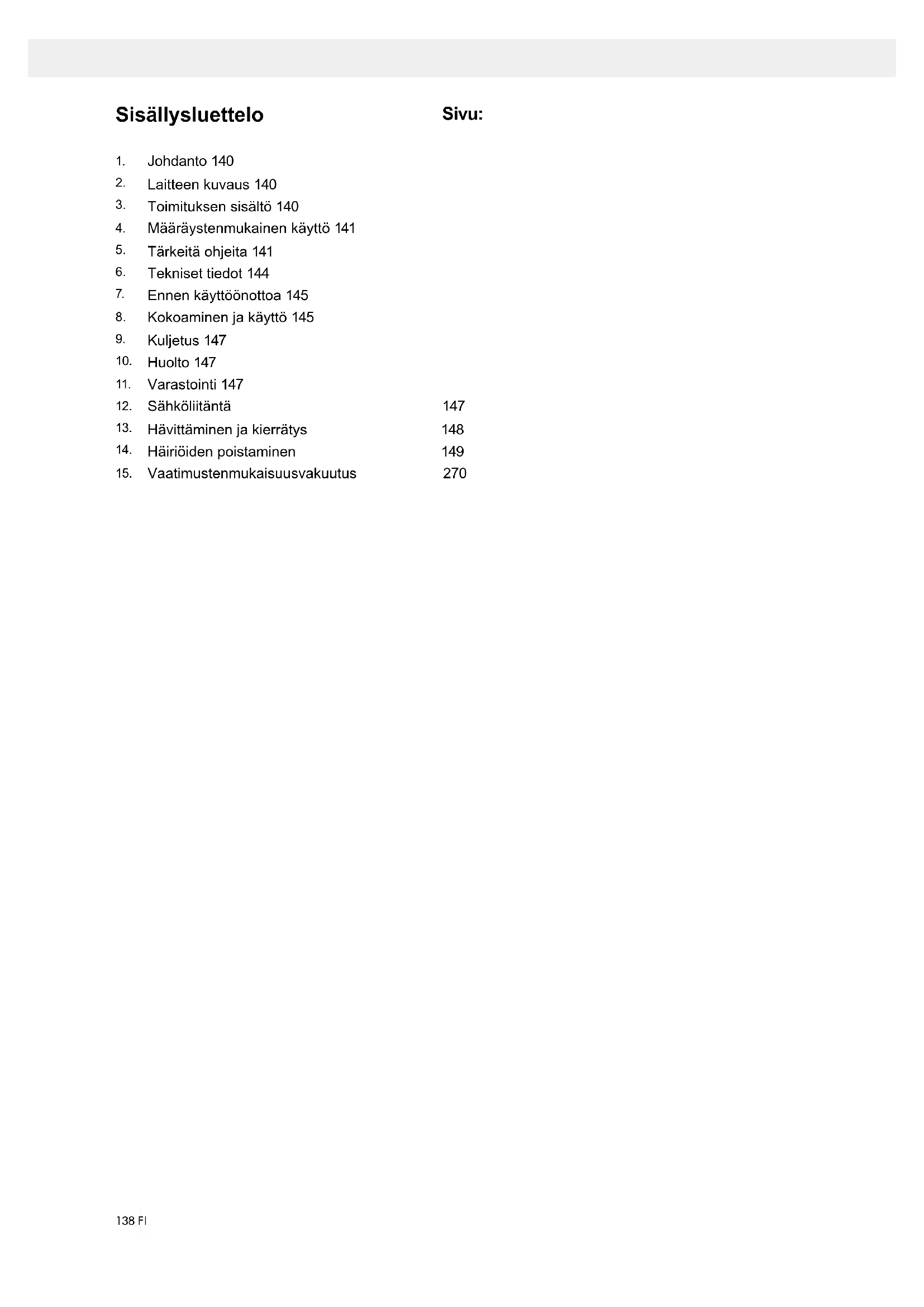

- Johdanto 140
- Laitteen kuvaus 140
- Toimituksen sisältö 140
- Määräystenmukainen käyttö 141
- Tärkeitä ohjeita 141
- Tekniset tiedot 144
- Ennen käyttöönottoa 145
- Kokoaminen ja käyttö 145
- Kuljetus 147
- Huolto 147
-
Varastointi 147
-
Sähköliitäntä 147
-
Hävittäminen ja kierrätys 148
-
Häiriöiden poistaminen 149
-
Vaatimustenmukaisuusvakuutus 270
Laitteessa olevien merkkien selitys
Ennen käyttöönottoa lue käyttöohje ja turvallisuusohjeet ja noudata niitä!
Käytä suojalaseja!
Käytä kuulosuojaimia!
Kun pölyä muodostuu, käytä hengityssuojainta!
Huomio! Loukkaantumisvaara! Älä koske pyörivään sahanterään!
Huomio! Lasersäteilyä
Suojaluokka II
1. Johdanto
ARVOISA ASIAKAS,
toivotamme sinulle paljon iloa ja menestystä työssäsi uuden laitteen kanssa.
VALMISTAJA:
scheppach
Tämän laitteen valmistaja ei voimassa olevan tuotevastuulain mukaan vastaa vahingoista, jotka syntyvät tähän laitteeseen tai sen aiheuttamina seuraavista syistä:
• epäasianmukainen käsittely,
- käyttöohjeen noudattamatta jättäminen,
- kolmannen osapuolen, ei valtuutetun korjaajan tekemät korjaukset,
- muiden kuin alkuperäisten varaosien asennus tai vaihto laitteeseen,
- määräystenvastainen käyttö,
- sähkölaitteiston toimimattomuus, kun sähköä koskevia määräyksiä ja VDE-määräyksiä 0100, DIN 57113 / VDE0113 ei ole noudatettu.
Ota huomioon:
Lue ennen asennusta ja käyttöönottoa käyttöohjeen koko teksti.
Tämän käyttöohjeen tarkoituksena on helpottaa tutustumista sähkötyökaluun sekä sen käyttöä määräystenmukaisissa käyttömahdollisuuksissa.
Käyttöohje sisältää tärkeitä ohjeita siitä, miten työskentelet sähkötyökalullasi turvallisesti, oikein ja taloudellisesti, ja miten vältät vaarat, säästät korjauskuluissa, vähennät seisokkiaikoja ja lisääät sähkötyökalun luotettavuutta ja elinkaarta.
Tässä käyttöohjeessa olevien turvallisuusmääräysten lisäksi sinun on ehdottomasti otettava huomioon myös käyttömaassa voimassa olevat määräykset sähkötyökalun käytöstä.
Säilytä käyttöohjetta muovikotelossa lialta ja kosteudelta suojattuna sähkötyökalun yhteydessä. Jokaisen sähkötyökalua käyttävän on luettava se ennen töiden aloitusta ja noudatettava siinä olevia ohjeita.
Sähkötyökalulla saavat työskennellä vain henkilöt, jotka ovat saaneet opastuksen sen käyttöön ja ovat perillä siihen liittyvistä vaaroista. Vaadittua vähimmäisikää on noudatettava.
Tässä käyttöohjeessa olevien turvallisuusohjeiden ja käyttömaassa voimassa olevien erikoismääräyksien ohella on otettava huomioon myös puuntyöstökoneiden käyttöä yleisesti koskevat tekniset säännöt.
Valmistaja ei vastaa onnettomuksista tai vahingoista, jotka ovat aiheutuneet siitä, ettei tätä käyttöohjetta ja turvallisuusohjeita ole noudatettu.
2. Laitteen kuvaus (kuva 1-21)
- Käsikahva
- Päälle-/poiskytkin
- Avausvipu
- Koneenpää
- Sahanterän liikkuva suojus
- Sahanterä
- Kiinnitinlaite
- Työkappaleen alusta
- Työkappaleen alustan kiinnitysruuvi
- Pöytäosa
- Käsikahva
- Osoitin
- Asteikko
- Pyöröpöytä
- Kiinteä sahauspöytä
- Vastekisko
16a. Liukuva pysäkki rautatie
16b. Lukitusruuvi - Purunkeräyssäkki
- Asteikko
- Osoitin
- Veto-ohjaimen kiinnitysruuvi
- Veto-ohjain
- Kiinnitysruuvi
- Lukkopultti
- Leikkuusyvyydenrajoittimen ruuvi
- Leikkuusyvyydenrajoittimen vaste
- Pyöröpöydän kiinnitysruuvi
- Säätöruuvi (90°)
- Säätöruuvi (45°)
- Laipparuuvi
- Ulkolaippa
- Saha-akselin lukitsin
- Sisälaippa
- Laser
- Laserin päälle-/poiskytkin
- Paristolokero
- Paristolokeron kansi
- Ohjainsanka
a) 90° vastekulma (ei sisälly toimitukseen)
b) 45° vastekulma (ei sisälly toimitukseen)
c) Jousi
d) Kuusioavain, 6 mm
e) Kuusioavain, 3 mm
3. Toimituksen sisältö
- Avaa pakkaus ja ota laite varovasti ulos.
- Poista pakkausmateriaali sekä pakkaus-/ja kuljetusvarmistimet (jos sellaiset on).
- Tarkasta, että toimitus on täydellinen.
- Tarkasta, onko laitteessa tai lisätarvikkeissa kuljetusvaurioita.
- Säilytä pakkaus jos mahdollista takuuajan päättymiseen asti.
HUOMIO
Laite ja pakkausmateriaalit eivät ole lasten leikkikaluja! Lapset eivät saa leikkiä muovipussien, kalvojen tai pienosien kanssa! Vaarana osien joutuminen nieluun sekä tukehtumisen vaara!
- Katkaisu- ja jiirisaha
• 1 x kiinnitinlaite (7)
• 2 x työkappaleen alusta (8)
• Purunkeräyssäkki (17) - Kuusioavain (d)
- Kuusioavain (e)
• 2 x 1,5 V AAA paristo --- - 2 x hiiliharja
- Käyttöohje
4. Määräystenmukainen käyttö
Katkaisu- ja jiirisahaa käytetään puun ja muovin katkaisuun koneen koon mukaan. Saha ei sovellu polttopuiden sahaukseen.
Varoitus! Mukana tuleva sahanterä on tarkoitettu ainoastaan puun sahaukseen! Älä käytä sitä muovin sahaukseen!
Konetta saa käyttää vain määräystenmukaiseen käyttöön. Mikään sen ylittävä käyttö ei ole määräystenmukaista käyttöä. Näin syntyvistä vahingoista ja loukkaantumisista vastaa käyttäjä itse, ei valmistaja.
Käytössä saa olla vain koneeseen soveltuvia sahanteriä. Kaikenlaisten katkaisulaikkojen käyttö on kiellettyä.
Määräystenmukaiseen käyttöön kuuluu myös turvallisuusohjeiden sekä käyttöohjeissa olevien asennusohjeiden ja käyttöohjeiden noudattaminen.
Konetta käyttävien ja huoltavien henkilöiden on oltava hyvin perehtynyt koneeseen ja tuntea siihen liittyvät vaarat.
Lisäksi voimassa olevia tapaturmientorjuntamääräyksiä on noudatettava mitä tarkimmin.
Työterveyteen ja turvatekniseen alueeseen kuuluvia yleisiä sääntöjä on noudatettava.
Jos koneeseen tehdään muutoksia, valmistajan vastuu ei ole enää voimassa eikä valmistaja vastaa enää millään tavoin näin syntyvistä vahingoista.
Määräystenmukaisesta käytöstä huolimatta tiettyjä jäljellä olevia vaaratekijöitä ei voida kokonaan sulkea pois. Koneen rakenteen ja kokoonpanon mukaan seuraavat kohdat ovat mahdollisia:
- Kosketus sahanterän suojaamattomaan osaan.
- Tarttuminen pyörivään sahanterään (viiltohaavat).
- Työkappaleiden ja työkappaleiden osien kimpoaminen takaisinpäin.
- Sahanterän murtuminen.
- Sahanterän viallisten kovametalliosien sinkoaminen ulos.
- Kuulovauriot, jos tarvittavia kuulosuojaimia ei ole käytetty.
- Terveydelle haitallinen puupöly käytettäessä sahaa suljetuissa tiloissa.
Ota huomioon, että laitteitamme
ei määräystenmukaisessa käytössä ole tarkoitettu yritys-, ammattilais- tai teollisuuskäyttöön. Valmistajan takuu ja vastuu ei ole voimassa, jos laitetta käytetään yritystoiminnassa, käsityöläisammateissa tai teollisuudessa tai jossakin vastaavissa tehtävissä.
5. Tärkeitä ohjeita
Huomio! Sähkötyökalujen käytössä on seuraavat varotoimenpiteet otettava huomioon, jotta suojaudutaan sähköiskulta, loukkaantumisilta ja palovaaralta. Lue kaikki nämä ohjeet, ennen kuin käytät tätä sähkötyökalua, ja säilytä turvallisuusohjeet huolellisesti.
Turvallinen työskentely
1 Pidä työalueesi hyvässä järjestyksessä.
- Työalueella vallitseva epäjärjestys voi aiheuttaa onnettomuuksia.
2 Ota huomioon ympäristön vaikutukset.
- Älä altista sähkötyökalua sateelle.
- Älä käytä sähkötyökalua kosteassa tai märässä ympäristössä.
- Huolehdi hyvästä valaistuksesta työalueella.
- Älä käytä sähkötyökalua paikassa, jossa on palotai räjähdysvaara.
3 Suojaa itsesi sähköiskulta.
- Vältä kehon kosketusta maadoitettuihin osiin (esim. putkiin, lämpöpattereihin, sähköliesiin, kylmälaitteisiin).
4 Huolehdi siitä, että muut henkilöt pysyvät etäällä.
- Älä anna muiden henkilöiden, eri toten lasten, koskea sähkötyökaluun tai sen johtoon. Huolehdi siitä, että he pysyvät riittävän kaukana työalueesta.
5 Säilytä käyttämättömiä sähkötyökaluja turvallisesti.
- Sähkötyökalut, jotka eivät ole käytössä, tulee säilyttää kuivassa, korkealla olevassa tai suljetussa paikassa, lasten ulottumattomissa.
6 Älä ylikuormita sähkötyökalua.
- Työskentelet paremmin ja turvallisemmin annetulla tehoalueella.
7 Käytä oikeanlaista sähkötyökalua.
- Älä käytä teholtaan heikkoa sähkötyökalua raskaisiin töihin.
- Älä käytä sähkötyökalua sellaisiin töihin, joihin sitä ei ole tarkoitettu. Älä esimerkiksi käytä käsisirkkeliä puunoksien tai halkojen sahaukseen.
- Älä käytä sähkötyökalua polttopuiden pilkkomiseen.
8 Käytä sopivaa vaatetusta.
- Älä käytä löysiä vaatteita tai koruja, jotka voivat tarttua liikkuviin osiin.
- Ulkona työskenneltäessä on suositeltavaa käyttää luistamattomia jalkineita.
- Käytä hiusverkkoa, jos sinulla on pitkät hiukset.
9 Käytä suojavarustusta
- Käytä suojalaseja.
- Käytä pölyä nostattavissa töissä hengityssuojainta.
10 Liitä pölynpoistoimulaitteisto
- Jos pölynpoistoon ja keräyslaitteeseen on liitännät, varmista, että ne on liitetty ja että niitä käytetään oikein.
- Käyttö suljetuissa tiloissa on sallittua vain sopivan poistoimulaitteiston kanssa.
11 Älä käytä johtoa sellaisiin tarkoituksiin, joihin sitä ei ole tarkoitettu.
- Älä käytä johtoa pistokkeen vetämiseen irti pistorasiasta. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta.
12 Varmista työkappaleen kiinnitys.
- Käytä kiinnitinlaitteita tai ruuvipuristinta pitääksesi työkappaleen paikallaan. Näin se pysyy paremmin paikallaan kuin kädellä pitäen ja konetta voi käyttää molemmin käsin.
– Pitkiin työkappaleisiin tarvitaan lisäalusta (pöytä, pukit, jne.), jotta kone ei kaadu.
– Paina työkappaletta aina tiukasti työlevyä ja vastetta vasten välttääksesi työkappaleen heilumisen tai kääntymisen.
13 Vältä pitämästä vartaloasi epänormaalissa asennossa.
– Pidä huoli siitä, että seisot tukevasti ja säilytät koko ajan tasapainon.
– Vältä huonoja käsien asentoja, joissa odottamaton lipsahdus voi satuttaa toisen tai molemmat kädet sahanterään.
14 Hoida työkalujasi huolellisesti.
– Pidä leikkaustyökalut terävinä ja puhtaina, jolloin työ sujuu helpommin ja turvallisemmin.
- Noudata voitelua ja työkalun vaihtoa koskevia ohjeita.
– Tarkasta sähkötyökalun johto säännöllisesti ja anna hyväksytyn ammattilaisen uusia se, jos siinä on vaurioita.
- Tarkasta jatkojohdot säännöllisesti ja vaihda ne, jos ne ovat vaurioituneet.
– Pidä käsikahvat kuivina, puhtaina, öljyttöminä ja rasvattomina.
15 Irrota pistoke pistorasiasta.
- Älä koskaan poista irrallisia palasia, lastuja tai kiinni jääneitä puuosia, kun sahanterä pyörii.
– Irrota pistoke pistorasiasta, kun et käytä sähkötyökalua, ennen huoltoa ja työkalujen kuten sahanterän, porien, jyrsimien, vaihtoa.
16 Älä jätä työkaluavainta kiinni.
– Tarkasta ennen kuin kytket päälle, että avaimet ja säätötyökalut on poistettu.
17 Estä koneen tahaton käynnistyminen.
- Varmista, että kytkin on pois päältä, kun liität pistokkeen pistorasiaan.
18 Käytä ulkokäyttöön tarkoitettua jatkojohtoa.
- Käytä ulkotöissä vain siihen hyväksyttyä ja vastaavasti merkittyä jatkojohtoa.
- Käytä johtokelaa vain aukirullatussa tilassa.
19 Ole koko ajan tarkkaavaisena.
- Ole huolellinen siinä, mitä teet. Ryhdy työhön ajatuksen kanssa. Älä käytä sähkötyökalua, jos sinulla keskittymisvaikeuksia.
20 Tarkasta sähkötyökalusta, ettei siinä ole vaurioita.
- Ennen kuin sähkötyökalua käytetään edelleen, on suojalaitteiden ja lievästi vaurioituneiden osien moitteeton ja määräystemukainen toiminta tarkastettava huolellisesti.
- Tarkasta, että liikkuvat osat toimivat moitteettomasti eivätkä jumiudu ja ettei vauroituneita osia ole. Kaikkien osien on oltava asennettu oikein ja täytettävä kaikki vaatimukset, jotta sähkötyökalun moitteeton käyttö olisi taattu.
- Liikkuvaa suojusta ei saa avatussa tilassa kiinnittää.
- Vaurioituneet suojalaitteet ja osat täytyy korjauttaa tai vaihdatuttaa määräystenmukaisesti hyväksytyssä ammattikorjaamossa, jollei käyttöohjeessa ole muuta ilmoitettu.
- Vaurioituneet kytkimet saa vaihtaa vain asiakaspalvelun korjaamo.
- Älä käytä virheellisiä tai vaurioituneita liitosjohtoja.
- Älä käytä sähkötyökalua, jos sen kytkintä ei voi kytkeä päälle eikä pois päältä.
21 HUOMIO!
- Kaksoisjiirileikkauksissa on oltava erityisen varovainen.
22 HUOMIO!
– Muiden käyttötyökalujen ja muiden lisätarvikkeiden käyttö voi merkitä loukkaantumisvaaraa käyttäjälle.
23 Korjauta sähkötyökalusi sähköalan ammattilaisella.
- Tämä sähkötyökalu vastaa asiaankuuluvia turvallisuusmääräyksiä. Korjaukset saa tehdä vain sähköalan ammattilainen käyttämällä alkuperäisvaraosia; muutoin käyttäjän turvallisuus saattaa vaarantua.
MUUT ASIAANKUULUVAT
TURVALLISUUSOHJEET
1 Turvatoimenpiteet
- Varoitus! Älä käytä vahingoittuneita tai vääntyneitä sahanteriä.
– Vaihda kulunut pöytäosa.
- Käytä vain valmistajan suosittelemia sahanteriä, jotka vastaavat standardia EN 847-1.
– Varmista, että valitset sahattavaan työaineeseen sopivan sahanterän.
- Käytä sopivaa henkilökohtaista suojavarustusta. Siihen kuuluu:
- Kuulosuojaimet sen välttämiseksi, että työstä aiheutuu huonokuuloisuus.
- Hengityssuojain sen välttämiseksi, että hengitetään vaarallista pölyä.
- Käytä sahanterien ja karkeiden työaineiden käsittelyssä suojahansikkaita. Kuljeta sahanteriä laatikossa, aina kun se on mahdollista.
– Käytä suojalaseja. Työn aikana syntyvät kipinät tai laitteesta sinkoutuvat pienet osat, lastut ja pöly voivat aiheuttaa näön menetyksen.
- Yhdistä sähkötyökalu puuta sahatessasi pölynkeräyslaitteeseen. Pölyn vapautuminen on yhteydessä muun muassa työstettävän materiaalin lajiin, paikallisen irrotuksen merkitykseen (keräys tai lähde) ja suojuksen/ohjainlevyjen/ohjaimien oikeaan säätöön.
- Älä käytä sahanteriä, jotka on valmistettu runsasseoksisesta pikateräksestä (HSS-teräs).
2 Huolto ja kunnossapito
- Irrota virtapistoke aina ennen säätö- ja huoltotöiden aloitusta.
- Melunmuodostus johtuu eri tekijöistä, muun muassa sahanterien koostumuksesta, sahanterän ja sähkötyökalun kunnosta. Käytä mahdollisuuksien mukaan sahanteriä, jotka on valmistettu ottaen huomioon melunmuodostuksen vähentämisen, huolla sähkötyökalu ja työkalulisäosat säännöllisesti ja kunnosta ne tarvittaessa vähentääksesi melua.
- Ilmoita sähkötyökalussa, suojalaitteissa tai työkalulisäosassa esiintyvistä vioista heti ne havaitessasi turvallisuudesta vastaavalle henkilölle.
3 Turvallinen työskentely
- Käytä vain sahanteriä, joiden suurin sallittu käyntinopeus ei ole pienempi kuin pöytäsirkkelin suurin karakäyntinopeus ja jotka soveltuvat sahattavaan materiaaliin.
- Varmista, ettei sahanterä missään asennossa kosketa pyöröpöytään siten, että virtapistokkeen ollessa irrotettu pyörität sahanterää käsin 45° ja 90° -asentoon. Säädä sahanpää tarvittaessa uudelleen.
- Käytä sähkötyökalun kuljetuksessa vain kuljetuslaitteita. Älä koskaan käytä suojalaitteita käsittelyyn tai kuljetukseen.
- Varmista, että sahanterän alaosa on kuljetuksen aikana peitetty, esimerkiksi suojalaitteella.
- Pidä huoli siitä, että käytät vain sellaisia välilevyjä ja kararenkaita, jotka valmistaja on hyväksynyt kyseiseen tarkoitukseen.
- Koneen ympärillä olevan lattian on oltava tasainen ja puhdas eikä siinä saa olla irrallisia osasia, kuten esim. lastuja ja leikkausjätteitä.
- Työasento aina sahanterän sivulla.
- Älä poista mitään leikkausjätteitä tai muita osia sahausalueelta niin kauan kuin kone on käynnissä eikä saha-aggregaatti ole vielä pysähtynyt kokonaan.
- Pidä huoli siitä, että kone on aina mikäli vain mahdollista kiinnitetty verstaspenkkiin tai pöytään.
- Varmista, että pitkät työkappaleet eivät leikkaukser päässä kaadu (esim. pyörällinen teline tai pukki).
Varoitus! Tämä sähkötyökalu tuottaa käytön aikana sähkömagneettisen kentän. Tämä kenttä voi määrätyissä olosuhteissa heikentää aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavan tai jopa kuolemaan johtavan loukkaantumisen vaaran välttämiseksi suosittelemme henkilöitä, joilla on lääketieteellinen implantti, neuvottelemaan lääkärinsä ja implantin valmistajan kanssa, ennen kuin he käyttävät sähkötyökalua.
TURVALLISUUSOHJEITA SAHANTERIEN KÄSITTELYSTÄ
1 Käytä vain sellaisia vaihtotyökaluja, joiden käsittelyn hallitset.
2 Noudata suurinta sallittua käyntinopeutta. Vaihtotyökalussa ilmoitettua suurinta käyntinopeutta ei saa ylittää. Noudata käyntinopeusaluetta, jos se on ilmoitettu.
3 Ota huomioon moottorin - sahanterän oikea pyörimissuunta.
4 Älä käytä vaihtotyökaluja, joissa on halkeamia. Poista halkeilleet vaihtotyökalut käytöstä. Niiden kunnostus ei ole sallittua.
5 Puhdista kiinnityspinnat liasta, rasvasta, öljystä ja vedestä.
6 Älä käytä irrallisia kavennusrenkaita tai -holkkeja aukkojen kavennukseen sirkkelinterissä.
7 Varmista, että vaihtotyökalun varmistukseen kiinnitetyissä kavennusrenkaissa on sama läpimitta ja vähintään 1/3 leikkuuläpimitasta.
8 Varmista, että kiinnitetyt kavennusrenkaat ovat yhdensuuntaisesti toisiinsa nähden.
9 Käsittele vaihtotyökaluja varovasti. Säilytä niitä mieluiten alkuperäispakkauksessa tai erikoisesti niille varatuissa säilytyslaatikoissa. Käytä suojahansikkaita parantaaksesi pitoa ja vähentääksesi loukkaantumisvaaraa.
10 Varmista ennen vaihtotyökalujen käyttöä, että kaikki suojalaitteet on kiinnitetty asianmukaisesti.
11 Varmista ennen käyttöä, että käyttämäsi vaihtotyökalu vastaa tämän sähkötyökalun teknisiä vaatimuksia ja on kiinnitetty asianmukaisesti.
12 Käytä mukana tullutta sahanterää vain puun sahaukseen, ei koskaan metallien työstämiseen.
Huomio: Lasersäteilyä Älä katso säteeseen Laserluokka 2
Suojaa itsesi ja ympäristösi sopivilla turvatoimenpiteillä onnettomuusvaaroilta!
- Älä katso suojaamattomilla silmillä suoraan lasersäteeseen.
- Älä koskaan katso suoraan säteenkulkuun.
- Älä koskaan suuntaa lasersädettä heijastaviin pintoihin, ihmisiin tai eläimiin. Myös vähätehoinen lasersäde voi vahingoittaa silmiä.
- Varo - mikäli menettelytapa poikkeaa tässä kuvatusta, voi se johtaa vaaralliseen säteilyaltistukseen.
- Älä koskaan avaa lasermoduulia. Voit altistua odottamatta säteilylle.
- Kun katkaisusahaa ei pidempään aikaan käytetä, on paristot poistettava.
- Laserin tilalle ei saa vaihtaam toisentyyppistä laseria.
- Laserin saa korjata vain laserin valmistaja tai sen valtuutettu edustaja.
Turvallisuusohjeita paristojen käsittelystä
1 Varmista aina, että paristot asetetaan sisään navat oikeinpäin (+ ja –), mikä näkyy paristoista.
2 Älä oikosulje paristoja.
3 Älä lataa paristoja, joita ei ole tarkoitettu ladattavaksi.
4 Älä anna paristojen purkautua täysin tyhjiin!
5 Älä sekoita vanhoja ja uusia paristoja tai erityyppisiä tai eri valmistajien paristoja! Vaihda sarjan kaikki paristot yhtä aikaa.
6 Poista kuluneet paristot heti laitteesta ja hävitä ne asianmukaisesti!
7 Älä kuumenna paristoja!
8 Älä hitsaa tai juota suoraan paristoihin!
9 Älä pura paristoja!
10 Älä vääntele paristoja!
11 Älä heitä paristoja tuleen!
12 Säilytä paristoja lasten ulottumattomissa.
13 Älä anna lasten vaihtaa paristoja ilman valvontaa!
14 Älä säilytä paristoja tulen, liesien tai muiden lämmönlähteiden lähellä. Älä aseta paristoja suoraan auringonvaloon, äläkä käytä tai säilytä niitä kuumalla ilmalla ajoneuvoissa.
15 Säilytä käyttämättömiä paristoja alkuperäispakkauksessa ja pidä ne kaukana metalliesineistä. Älä sekoita pakkauksesta purettuja paristoja keskenäänäläkä heitä niitä samaan kasaan! Se voi johtaa pariston oikosulkuun ja siten vahinkoihin, palohaavoihin tai jopa tulipaloon.
16 Poista paristot laitteesta, jos laitetta ei käytetä pidempään aikaan, paitsi jos laite on tarkoitettu hätätapauksiin!
17 Paristoihin, jotka ovat vuotaneet, EI SAA KOSKAAN koskea ilman asianmukaista suojaa. Jos vuotanut neste joutuu kosketuksiin ihon kanssa, on ihon tämä alue huuhdeltava heti juoksevan veden alla. Pidä ehdottomasti huoli siitä, etteivät silmät tai iho joudu kosketuksiin nesteen kanssa. Jos näin on kuitenkin käynyt, hakeudu välittömästi lääkärin hoitoon.
18 Puhdista paristojen kosketinpinta sekä laitteessa olevat vastakoskettimet, ennen kuin asetat paristot paikalleen.
6. Tekniset tiedot
| Vaihtovirtamoottori | 220 - 240 V ~ 50Hz |
| Teho | 1500 Watt |
| Käyttötapa | S6 25%* |
| Tyhjäkäyntinopeus n_0 | 5000 min ^-1 |
| Kovametallisahanterä | 210 x 30 x 2,6 mm |
| Hampaiden lukumäärä | 24 |
| Kääntöalue | -45° / 0°/ +45° |
| Jiirileikkaus | 0° bis 45° nach links |
| Sahausleveys kun 90° | 340 x 58 mm |
| Sahausleveys kun 45° | 240 x 58 mm |
| Sahausleveys kun 2 x 45°(kaksoisjiirileikkaus) | 240 x 32 mm |
| Suojaluokka | II |
| Paino | ca. 17 kg |
| Laserluokka | 2 |
| Laserin aallonpituus | 650 nm |
| Laserin teho | ≤ 1 mW |
| Lasermoduulin virransyöttö | 2 x 1,5 V Micro (AAA) |
*Käyttötapa S6, keskeytymätön toistuvakäyttö. Käyttö koostuu käynnistysajasta, jatkuvakuormitteisesta ajasta sekä tyhjäkäyntiajasta. Käyntiaika on 10 minuuttia, suhteellinen käynnistysaika on 25 % käyntiajasta.
Työstettävän kappaleen on oltava korkeudeltaan vähintään 3 mm ja leveydeltään 10 mm. Varmista, että työkappale on aina kiinnitetty kiinnitinlaitteella.
Melu
Melu- ja tärinäarvot mitattiin standardin EN 61029 mukaan.
| Äänenpainetaso L_pA | 99.6 dB(A) |
| Mittausepävarmuus K_pA | 3 dB |
| Äänitehotaso L_WA | 112.6 dB(A) |
| Mittausepävarmuus K_WA | 3 dB |
Käytä kuulosuojaimia.
Melu voi aiheuttaa kuulovaurion.
Jäljellä olevat vaarat
Sähkötyökalu on valmistettu tekniikan nykyisen tason ja tunnustettujen turvateknisten säantöjen mukaan. Siitä huolimatta työskenneltäessä voi esiintyä yksittäisiä vaaratekijöitä.
- Terveyden vaarantuminen sähkövirrasta käytettäessä epääasianmukaisia sähköliitosjohtoja.
- Kaikista varotoimenpiteistä huolimatta voi lisäksi esiintyä odottamattomia vaaratekijöitä.
- Jäljellä olevia vaaroja voidaan minimoida, kun otetaan huomioon "Turvallisuusohjeet" ja "Määräystenmukainen käyttö" sekä käyttöohje kokonaisuudessaan.
- Älä kuormita konetta tarpeettomasti: liian voimakas painaminen sahattaessa vahingoittaa nopeasti sahanterää, mikä johtaa koneen tehon ja leikkaustarkkuuden vähenemiseen työstössä.
- Käytä aina kiinnittimiä leikatessasi muovimateriaalia: sahattavat osat on aina kiinnitettävä kiinnittimien väliin.
- Vältä koneen tahatonta käynnistymistä: käyttöpainiketta ei saa painaa, kun pistoke viedään pistorasiaan.
- Käytä työkalua, jota suositellaan tässä ohjekirjassa. Näin katkaisusahasi tuottaa parhaan mahdollisen tehon.
- Pidä kätesi kaukana työalueesta, kun kone on käynnissä.
- Ennen kuin teet säätö- tai huoltotöitä, päästä käynnistyspainikkeesta ja irrota virtapistoke.
7. Ennen käyttöönottoa
- Kone on sijoitettava tukevasti, eli se kiinnitetään ruuveilla verstaspenkin, alustan tai vastaavan päälle.
- Ennen käyttöönottoa on kaikkien suojuksien ja turvalaitteiden oltava asianmukaisesti asennettuina.
- Sahanterän on voitava pyöriä vapaasti.
- Ota jo käsitellyssä puussa huomioon siinä olevat esineet, kuten esim. naulat tai ruuvit.
- Ennen kuin painat päälle-/poiskytkintä, varmista että sahanterä on asennettu oikein ja että liikkuvat osat pääsevät liikkumaan vapaasti.
- Varmista ennen koneen liittämistä, että tyyppikilvessä olevat tiedot vastaavat sähköverkon tietoja.
8. Kokoaminen ja käyttö
8.1 Sahan kokoaminen (kuva 1/2/3/4/5)
- Säätääksesi pyöröpöydän (14) löysää kiinnitysruuvia (26) noin. 2 kierrosta.
- Käännä pyöröpöytä (14) ja osoitin (12) haluttuun asteikon (13) kulmamittaan ja kiinnitä kiinnitysruuvi (26).
- Sahan lukitus vapautetaan alemmasta asennosta painamalla koneenpäätä (4) kevyesti alaspäin ja vetämällä samalla lukkopultti (23) moottoripidikkeestä.
- Käännä koneenpäätä (4) ylöspäin, kunnes avausvipu (3) lukittuu.
- Kiinnitinlaite (7) voidaan kiinnittää sekä vasemmalle että myös oikealle kiinteään sahapöytään (15). Aseta kiinnitinlaite (7) sille varattuun aukkoon vastekiskon (16) takapuolelle ja varmista se siipimutterilla.
- Aseta työkappalealustat (8) pohjalevyyn kuten kuvassa 5 ja kiinnitä ruuvilla (9).
- Koneenpää (4) voidaan kiinnitysruuvia (22) avaamalla kallistaa vasemmalle korkeintaan 45° kulmaan.
8.2 Katkaisuleikkauksen 90° vasteen hienosäätö (kuva 1/6/7)
• Vastekulma ei sisälly toimitukseen
- Laske koneenpää (4) alas ja kiinnitä lukkopultilla (23).
- Löysää kiinnitysruuvia (22).
- Aseta vastekulma (a) sahanterän (6) ja pyöröpöydän (14) väliin.
- Säädä säätöruuvia (27), kunnes kulma sahanterän (6) ja pyöröpöydän (14) välillä on 90°.
- Asetusta ei tarvitse kiinnittää, sillä jousien esijännitys pitää sen paikallaan.
- Tarkasta sen jälkeen kulmanäytön paikka. Tarvittaessa avaa osoitinta (19) ristipääruuvimeissellä, aseta kulma-asteikon (18) 0°-asentoon ja kiristä pitoruuvi jälleen.
8.3 Katkaisuleikkaus 90° ja pyöröpöytä 0° (kuva 8)
Leikkausleveyden ollessa alle 100 mm voidaan sahan vetotoiminto kiinnittää kiinnitysruuvilla (20) takimmaiseen asentoon. Tässä asennossa konetta voidaan käyttää katkaisukäytössä. Jos sahausleveys on yli 100 mm, varmista, että kiinnitysruuvi (20) on löysällä ja koneenpää (4) on liikkuva.
Huomio! Siirrettävä vastekisko (16a) täytyy kiinnittää sisempään kohtaan 90° -asteen kulmassa tapahtuvaa katkaisua varten.
- Avaa siirrettävän vastekiskon (16a) kiinnitysruuvi (16b) koloavaimella ja työnnä siirrettävää vastekiskoa (16a) sisäänpäin.
- Siirrettävän vastekiskon (16a) täytyy lukittua niin paljon sisimmän kohdan eteen, että vastekiskon (16a) ja sahanterän (5) välinen etäisyys on enintään 8 mm.
- Tarkasta ennen leikkausta, että vastekiskon (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
- Kiristä kiinnitysruuvi (16b) uudelleen.
• Vie koneenpää (4) yläasentoon. - Työnnä koneenpää (4) käsikahvasta (2) taakse ja tarvittaessa kiinnitä tähän asentoon (sahausleveyden mukaan).
- Aseta sahattava puu vastekiskoa (16) vasten ja pyöröpöydän (14) päälle.
- Kiinnitä materiaali kiinnitinlaitteella (7) pohjalevyn (15) päälle, jotta siirtyminen sahauksen aikana on estetty.
- Paina avausvipua (3) vapauttaaksesi koneenpään (4).
- Paina päälle-/poiskytkintä (2) kytkeäksesi moottorin päälle.
- Kun veto-ohjain (21) on kiinnitetty: Siirrä koneenpäätä (4) käsikahvasta (1) tasaisesti ja kevyellä painalluksella alaspäin, kunnes sahanterä (6) on leikannut työkappaleen läpi.
- Kun veto-ohjain (21) ei ole kiinnitetty: Vedä koneenpää (4) kokonaan eteen. Laske käsikahva (1) tasaisesti ja kevyellä painalluksella täysin alas. Työnnä nyt koneenpää (4) hitaasti ja tasaisesti täysin taakse, kunnes sahanterä (6) on leikannut kokonaan työkappaleen läpi.
- Sahauksen lopuksi vie koneenpää jälleen ylös lepoasentoon ja päästä päälle-/poiskytkimestä (2). Huomio! Palautusjousen ansiosta kone iskeytyy automaattisesti ylös. Älä päästä käsikahvasta (1) sahauksen lopussa, vaan siirrä koneenpää ylös hitaasti ja pitämällä kevyesti vastaan.
8.4 Katkaisuleikkaus 90° ja pyöröpöytä 0°- 45° (kuva 9)
Katkaisusahalla voidaan tehdä viistoja leikkauksia vasemmalle ja oikealle 0°-45° kulmassa vastekiskoon. Huomio! Siirrettävä vastekisko (16a) täytyy kiinnittää sisempään kohtaan 90°-asteen kulmassa tapahtuvaa katkaisua varten.
- Avaa siirrettävän vastekiskon (16a) kiinnitysruuvi (16b) koloavaimella ja työnnä siirrettävää vastekiskoa (16a) sisäänpäin.
- Siirrettävän vastekiskon (16a) täytyy lukittua niin paljon sisimmän kohdan eteen, että vastekiskon (16a) ja sahanterän (5) välinen etäisyys on enintään 8 mm.
- Tarkasta ennen leikkausta, että vastekiskon (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
- Kiristä kiinnitysruuvi (16b) uudelleen.
- Löysää kiinnitysruuvia (26).
-
Säädä pyöröpöytä (14) käsikahvasta (11) haluttuun kulmaan. Pyöröpöydässä olevan osoittimen (12) on täsmättävä kiinteässä pohjalevyssä (15) olevan asteikon (13) halutun kulmamitan kanssa.
-
Kiristä kiinnitysruuvi (26) jälleen kiinnittääksesi pyöröpöydän (14).
- Suorita sahaus kuten kohdassa 8.3 on kuvattu.
8.5 Jiirileikkauksen 45° vasteen hienosäätö (kuva 1/10/11)
• Vastekulma ei sisälly toimituksee.
- Laske koneenpää (4) alas ja kiinnitä lukkopultilla (23).
- Kiinnitä pyöröpöytä (14) asentoon 0°.
- Löysää kiinnitysruuvia (22) ja kallista käsikahvasta (1) koneenpää (4) vasemmalle kulmaan 45°.
- Aseta 45°-vastekulma (b) sahanterän (6) ja pyöröpöydän (14) väliin.
- Säädä säätöruuvia (28), kunnes kulma sahanterän (6) ja pyöröpöydän (14) välillä on tarkasti 45°.
- Asetusta ei tarvitse kiinnittää, sillä jousien esijännitys pitää sen paikallaan.
- Tarkasta sen jälkeen kulmanäytön paikka. Tarvittaessa avaa osoitinta (19) ristipääruuvimeissellillä, aseta kulma-asteikon (18) 45°-asentoon ja kiristä pitoruuvi jälleen.
8.6 Jiirileikkaus 0°- 45° ja pyöröpöytä 0° (kuva 1/2/12)
Katkaisusahalla voidaan tehdä jiirileikkauksia vasemmalle 0°- 45° kulmassa työpintaan nähden.
Huomio! Siirrettävä vastekisko (16a) täytyy kiinnittää uloimpaan kohtaan viisteleikkauksia (sahan pää kallis-tettuna) varten
- Avaa siirrettävän vastekiskon (16a) kiinnitysruuvi (16b) koloavaimella ja työnnä siirrettävää vastekiskoa (16a) ulospäin.
- Siirrettävän vastekiskon (16a) täytyy lukittua niin paljon sisimmän kohdan eteen, että vastekiskon (16a) ja sahanterän (6) välinen etäisyys on vähintään 8 mm.
- Tarkasta ennen leikkausta, että vastekiskon (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
- Kiristä kiinnitysruuvi (16b) uudelleen.
• Vie koneenpää (4) yläasentoon. - Kiinnitä pyöröpöytä (14) asentoon 0°.
- Löysää kiinnitysruuvia (22) ja kallista käsikahvasta (1) koneenpää (4) vasemmalle, kunnes osoitin (19) osoittaa haluttuun kulmamittaan asteikossa (18).
- Kiristä kiinnitysruuvi (22) jälleen.
- Suorita sahaus kuten kohdassa 8.3 on kuvattu.
8.7 Jiirileikkaus 0°- 45° ja pyöröpöytä 0°- 45° (kuva 2/4/2/13)
Katkaisusahalla voidaan tehdä jiirileikkauksia vasemmalle 0°- 45° kulmassa työpintaan nähden ja samalla 0°- 45° kulmassa vastekiskoon nähden (kaksoisjiirileikkaus).
Huomio! Siirrettävä vastekisko (16a) täytyy kiinnittää uloimpaan kohtaan viisteleikkauksia varten
- Avaa siirrettävän vastekiskon (16a) kiinnitysruuvi (16b) koloavaimella ja työnnä siirrettävää vastekiskoa (16a) ulospäin.
- Siirrettävän vastekiskon (16a) täytyy lukittua niin paljon sisimmän kohdan eteen, että vastekiskon (16a) ja sahanterän (6) välinen etäisyys on vähintään 8 mm.
-
Tarkasta ennen leikkausta, että vastekiskon (16a) ja sahanterän (6) välinen törmäys ei ole mahdollinen.
-
Kiristä kiinnitysruuvi (16b) uudelleen.
• Vie koneenpää (4) yläasentoon. - Avaa pyöröpöytä (14) löysäämällä kiinnitysruuvia (26).
- Säädä pyöröpöytä (14) käsikahvasta (11) haluttuun kulmaan (katso tästä myös kohtaa 7.4).
- Kiristä kiinnitysruuvi (26) jälleen kiinnittääksesi pyöröpöydän.
• Löysää kiinnitysruuvia (22). - Kallista koneenpää (4) käsikahvasta (1) vasemmalle haluttuun kulmamittaan (katso tästä myös kohtaa 8.6).
- Kiristä kiinnitysruuvi (22) jälleen.
- Suorita sahaus kuten kohdassa 8.3 on kuvattu.
8.8 Leikkuusyvyydenrajoitin (kuva 3/14)
- Ruuvin (24) avulla leikkaussyvyyttä voidaan säätää portaattomasti. Avaa sitä varten ruuvin (24) pyällettyä mutteria. Aseta leikkuusyvyydenrajoittimen (25) vaste ulos. Säädä haluttu leikkaussyvyys kiertämällä ruuvia (24) sisään- tai ulospäin. Kiristä lopuksi ruuvin (24) pyälletty mutteri jälleen.
- Tarkista säätö tekemällä koeleikkaus.
8.9 Purunkeräyssäkki (kuva 1)
Saha on varustettu lastuille ja purulle tarkoitetulla purunkeräyssäkillä (17).
Paina pölypussin metalliset rengassiivekkeet yhteen ja aseta se moottorialueen poistoaukkoon.
Purunkeräyssäkki (17) voidaan tyhjentää alapuolella olevan vetoketjun kautta.
8.10 Sahanterän vaihtaminen (kuva 15/16/17/18) Irrota virtapistoke!
Huomio!
Käytä sahanterän vaihdossa suojahansikkaita! Loukkaantumisvaara!
- Käännä koneenpää (4) ylös.
- Avaa ohjainsangan (37) ruuvia (e) niin, että sankaa voidaan kääntää vapaasti alaspäin.
- Paina avausvipua (3). Käännä sahanteränsuojus (5) niin pitkälle ylös, että sahanteränsuojuksessa (5) oleva syvennys on laipparuuvin (29) yläpuolella.
- Aseta toisella kädellä ruuviavain (d) laipparuuviin (29).
- Pidä kiinni kuusiokoloavaimesta (d) ja sulje sahante-ränsuojus hitaasti, kunnes se on kuusiokoloavainta vasten.
- Paina saha-akselin lukitsinta (31) napakasti ja käännä laipparuuvia (29) hitaasti myötäpäivään. Enintään yhden kierroksen jälkeen saha-akselin lukitsin (31) menee päälle.
- Avaa nyt laipparuuvi (29) hieman enemmän voimaa käyttämällä myötäpäivään.
- Kierrä laipparuuvi (29) kokonaan ulos ja poista ulkolaippa (30).
- Irrota sahanterä (6) sisälaipasta (32) ja vedä alaspäin ulos.
- Puhdista laipparuuvi (29), ulkolaippa (30) ja sisälaippa (32) huolellisesti.
-
Aseta uusi sahanterä (6) päinvastaisessa järjestyksessä jälleen sisään ja kiristä.
-
Huomio! Hampaiden leikkausviistouden eli sahanterän (6) pyörimissuunnan on täsmättävä kotelossa olevan nuolen suunnan kanssa.
- Aseta ohjainsanka (37) paikalleen ja kiristä ruuvi (e) jälleen.
- Tarkasta suojalaitteiden toimivuus ennen kuin jatkatt työskentelyä.
- Huomio! Tarkasta aina sahanterän vaihtamisen jälkeen, että sahanterä (6) pyörii pystyasennossa sekä 45° kallistettuna vapaasti pöydän aukossa (10).
- Huomio! Sahanterän (6) vaihtaminen ja suuntaus on tehtävä oikein.
8.11 Laserin käyttö (kuva 1/19/20)
- Kytkeminen päälle: Aseta laserin (34) päälle-/poiskytkin asentoon „1“. Työstettävään työkappaleeseen kohdistetaan laserviiva, joka osoittaa leikkauksen tarkan ohjauksen.
- Kytkeminen pois: Aseta laserin (34) päälle-/poiskytkin asentoon „0“.
- Paristojen vaihto: Kytke laser (33) pois päältä. Poista paristolokeron kansi (36). Poista paristot ja vaihda niiden tilalle uudet (2 x 1,5 V tyyppi R03, LR 03 Micro, AAA). Paristoja asettaessasi varmista, että navat tulevat oikeinpäin. Sulje paristolokero (35) jälleen.
8.12 Laserin säätäminen (kuva 21)
Jos laser (33) ei enää näytä oikeaa leikkauslinjaa, sitä voidaan säätää. Avaa tätä varten ruuvit (38) ja säädä laseria siirtämällä sitä sivulle niin, että lasersäde osuu sahanterän (6) hampaisiin.
9. Kuljetus
- Kiristä kiinnitysruuvi (26) lukitaksesi pyöröpöydän (14).
- Paina avausvipua (3), paina koneenpää (4) alas ja lukitse lukkopultilla (23). Saha on nyt lukittu alasentoon.
- Kiinnitä sahan vetotoiminto veto-ohjauksen (20) kiinnitysruuvilla takimmaiseen asentoon.
- Kanna konetta kiinteästä sahapöydästä (15).
- Toimi koneen uudessa sijoituksessa kuten kohdassa 7.1 on kuvattu.
10. Huolto
⚠ Varoitus! Irrota virtapistoke aina ennen säätötöitä, kunnostusta ja korjausta!
Yleiset huoltotoimenpiteet
Pyyhi aika ajoin lastut ja pöly liinalla koneesta pois. Työkalun käyttöiän pidentämiseksi voitele pyörivät osat kerran kuukaudessa öljyllä. Älä voitele öljyä moottoriin. Älä käytä muoviosien puhdistukseen syövyttäviä aineita.
Harjojen tarkastus
Tarkasta hiiliharjat uudesta koneesta ensimmäisten 50 käyttötunnin jälkeen tai kun koneeseen on asennettu uudet harjat. Ensimmäisen tarkastuksen jälkeen tarkasta aina 10 käyttötunnin välein. Kun hiillaine on kulunut 6 mm pituuteen tai kun jouset tai sivuvirtalanka ovat kärähtäneet tai vaurioituneet, on molemmat harjat vaihdettava. Jos harjat irrotuksen jälkeen näyttävät käyttökelpoisilta, voidaan ne asentaa takaisin.
11. Varastointi
Säilytä laitetta ja sen lisätarvikkeita pimeässä, kuivassa ja jääytymättömässä paikassa, jonne lapsilla ei ole pääsyä. Optimaalinen varastointilämpötila on 5 - 30°C. Säilytä sähkötyökalua sen alkuperäisesä pakkauksessa. Peitä sähkötyökalu suojataksesi sen pölyltä ja kosteudelta.
Säilytä käyttöohje sähkötyökalun yhteydessä.
12. Sähköliitäntä
Asennettu sähkömoottori on liitetty käyttövalmiiksi. Liitäntä vastaa asiaankuuluvia VDE- ja DIN-määräyksiä. Asiakkaan tekemän virtaliitännän sekä käytetyn jatkojohdon täytyy vastata näitä määräyksiä.
- Tuote täyttää standardin EN 61000-3-11 vaatimukset ja sitä koskevat erikoisliitäntäehdot. Se tarkoittaa, ettei käyttö missä tahansa vapaasti valitussa liitäntäkohdassa ole sallittua.
- Laite voi epäsuotuisissa verkko-olosuhteissa johtaa ohimeneviin jännitteen heilahteluihin.
- Tuote on tarkoitettu käytettäväksi ainoastaan liitäntäkohdissa, jotka a) eivät ylitä suurinta sallittua verkkoimpedanssia „Z“ ( Z_max = 0.382 ), tai b) joiden verkon jatkuva virtakuormitettavuus on vähintään 100 A vaihetta kohden.
- Sinun on käyttäjänä varmistettava, tarvittaessa kysymällä energialaitokseltasi, että liitäntäkohta, jossa aiot käyttää tuotetta, täyttää yhden näistä kahdesta vaatimuksesta, joko kohdan a) tai b).
Tärkeitä ohjeita
Moottorin ylikuormitus sammuttaa sen automaattisesti. Moottori voidaan kytkeä jälleen päälle jäähtymisajan jälkeen (ajallisesti erilainen).
Viallinen sähköliitosjohto
Sähkön liitosjohtoihin syntyy usein eristysvaurioita. Syynä siihen voi olla:
- Painalluskohdat, kun liitosjohdot viedään ikkunan tai ovenraon läpi.
- Taittumiskohdat, kun liitosjohto kiinnitetään tai ohjataan epäasianmukaisesti.
- Leikkaantumiskohdat, kun liitosjohdon yli ajetaan.
- Eristysvauriot vedettäessä johto seinäpistorasiasta.
- Eristeen vanhenemisesta johtuvat halkeamat.
Tällaisia viallisia sähkölliitosjohtoja ei saa käyttää, sillä ne ovat eristysvaurioiden takia hengenvaarallisia. Tarkasta sähkön liitosjohdot säännöllisesti vaurioiden varalta. Varmista, että liitosjohto ei tarkastuksen aikana ole kiinni virtaverkossa.
Sähkön liitosjohtojen on vastattava asiaankuuluvia VDE- ja DIN-määräyksiä. Käytä vain liitosjohtoja, joissa on merkintä H 07 RN.
Tyyppimerkintä on pakollinen liitosjohdossa.
Vaihtovirtamoottori
- Verkkojännitteen on oltava 230 V\~ .
- Jatkojohtojen, joiden pituus on alle 25 m, läpimitan on oltava 1,5 neliömillimetriä.
Sähkövarusteiden liitännän ja korjaukset saa tehdä vain sähköasentaja.
Ilmoita kyselyissä seuraavat tiedot:
- moottorin virtalaji
- koneen tyyppikilven tiedot
• moottorin tyyppikilven tiedot
13. Hävittäminen ja kierrätys
Laite on pakkauksessa kuljetusvaurioiden ehkäisemiseksi. Tämä pakkaus on raaka-ainetta ja siten uudelleen käytettävissä tai se voidaan viedä kierrätykseen.
Laite ja sen lisätarvikkeet koostuvat eri materiaaleista, kuten esim. metallista ja muovista. Älä heitä paristoja kotitalousjätteisiin, tuleen tai veteen. Paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisesti.
Vie vialliset rakenneosat erikoisjätteen keräykseen. Kysy lisätietoja alan erikoisliikkeestä tai kunnanvirastosta!
14. Häiriöiden poistaminen
| Häiriö Mahdollinen syy | Poistaminen | |
| Moottori ei toimi Moottori, | kaapeli tai pistoke viallinen, sulak-keet palaneet | Vie kone ammattikorjaajan tarkastettavaksi. Älä kos-kaan yritä itse korjata moottoria. Vaara! Tarkasta sulakkeet ja tarvittaessa vaihda ne |
| Moottori käynnistyy hitaasti eikä saavuta käyttönopeutta. | Jännite liian alhainen, käämit vaurioituneet, kondensaattori kärähtänyt | Anna sähkölaitoksen tarkastaa jännite. Vie moot-tori ammattikorjaajan tarkastettavaksi. Vaihdatuta kondensaattori ammattikorjaajalla |
| Moottori pitää kovaa ääntä | Käämit vaurioituneet, moottori viallinen Vie moot-tori ammattikorjaajan tarkastettavaksi | |
| Moottori ei saavuta täyttä tehoa. | Verkkolaitteen virtapiirit ylikuormittuneet (va-lot, muut moottorit, jne.) | Älä käytä muita laitteita tai moottoreita samassa virtapiirissä |
| Moottori ylikuumenee helposti. | Moottorin ylikuormitus, moottorin riiftämätön jäähdytys | Estä moottorin ylikuormittuminen sahauksessa, poista pöly moottorista, jotta moottorin hyvä jäähdy-tys on varmistettu |
| Vähentynyt leikkauste-ho sahauksessa | Sahanterä liian pieni (liian usein hiottu) Säädä sa | saha-aggregaatin päätevaste uudelleen |
| Leikkausjälki on karkea tai aaltomainen | Sahanterä tylsä, hammasmuoto soveltumaton materiaalin paksuuteen | Teroita sahanterä tai käytä sopivaa sahanterää |
| Työkappale repeää tai rikkoutuu palasiksi | Leikkauspaine liian suuri tai sahanterä ei so-vellu kyseiseen käyttöön | Käytä sopivaa sahanterää |
Ilmeisistä puutteista tulee ilmoittaa kahdeksan päivän kuluessa tavaran vastaanottamisesta. Muutoin ostaja ei voi vaatia korvausta ko. puulteista. Annamme takuun oikein käsitellyille koneillemme lakisääteiseksi takuuajaksi tavaran luovutuksesta alkaen siten, että vaihdamme korvauksetta minkä tahansa koneenosan, joka osoittautuu tämän ajan kuluessa käyttökelvot-
tomaksi raaka-aine- tai valmistusvirheestä johtuen. Osille, joita emme valmista itse, annamme takuun vain mikäli osien toimittaja on antanut niistä takuun meille. Uusien osien asennuskustannukset maksaa ostaja. Purku- ja vähennysvaatimukset ja muut vahingonkorvausvaatimukset eivät tule kysymykseen.
