| Prekės ženklas | Scheppach |
| Modelis | HM80Lxu |
| Tipas | Universalaus pjūklas / kampinis pjūklas |
| Kategorija | Pjūklas |
| Svoris | Maždaug 17 kg |
| Maitinimas | 220–240 V ~ 50 Hz |
| Galia | 1500 W (S6 25%) |
| Tuščiosios eigos greitis | 5000 min⁻¹ |
| Pjūklo diskas | Ø 210 x Ø 30 x 2,6 mm, 24 kietmetalio dantys |
| Pasukimo kampas | -45° / 0° / +45° |
| Kampinis pjovimas | 0° iki 45° į kairę |
| Pjovimo plotis (90°) | 340 x 58 mm |
| Pjovimo plotis (45°) | 240 x 58 mm |
| Dvigubas kampinis pjovimas | 240 x 32 mm |
| Nukreipimo lazeris | 2 klasė, 650 nm, ≤1 mW, baterijos 2× AAA |
| Garso slėgio lygis | 99,6 dB(A) |
| Apsaugos klasė | II |
| Rekomenduojamas laikymas | Tamsi, sausa vieta, 5–30 °C |
| Įprastinė priežiūra | Valyti šluoste, sutepti besisukančias dalis, patikrinti šepetėlius |
| Asmeninės apsaugos priemonės | Akiniai, klausos apsauga, apsauginė kaukė nuo dulkių, pirštinės |
| Remontas | Patikėti įgaliotam specialistui, naudoti originalias dalis |
| Pridedami priedai | Pjuvenų surinkimo maišelis, 6 mm Allen raktas, 3 mm Allen raktas, 2 AAA baterijos, naudojimo instrukcija |
Dažnai užduodami klausimai - HM80Lxu SCHEPPACH
Naudotojų klausimai apie HM80Lxu SCHEPPACH
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Pjūklas PDF formatu nemokamai! Raskite savo instrukciją HM80Lxu - SCHEPPACH ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. HM80Lxu prekės ženklo SCHEPPACH.
NAUDOJIMO INSTRUKCIJA HM80Lxu SCHEPPACH
Tik ES šalims.
Nemesti elektros prietaisų kartu su kitomis namų ūkio atliekomis! Pagal Europos Sąjungos direktyvą 2012/19/EU delėle elektros ir elektroninės įrangos atliekų ir jos vykdymo pagal nacionalinius įstatymus elektros įrankius, kurių tinkamumo naudoti laikas pasibaigė, reikia surinkti atskirai ir perduotį aplinkai nekenksmingo pakartotinio perdirbimo įmonei.
EE

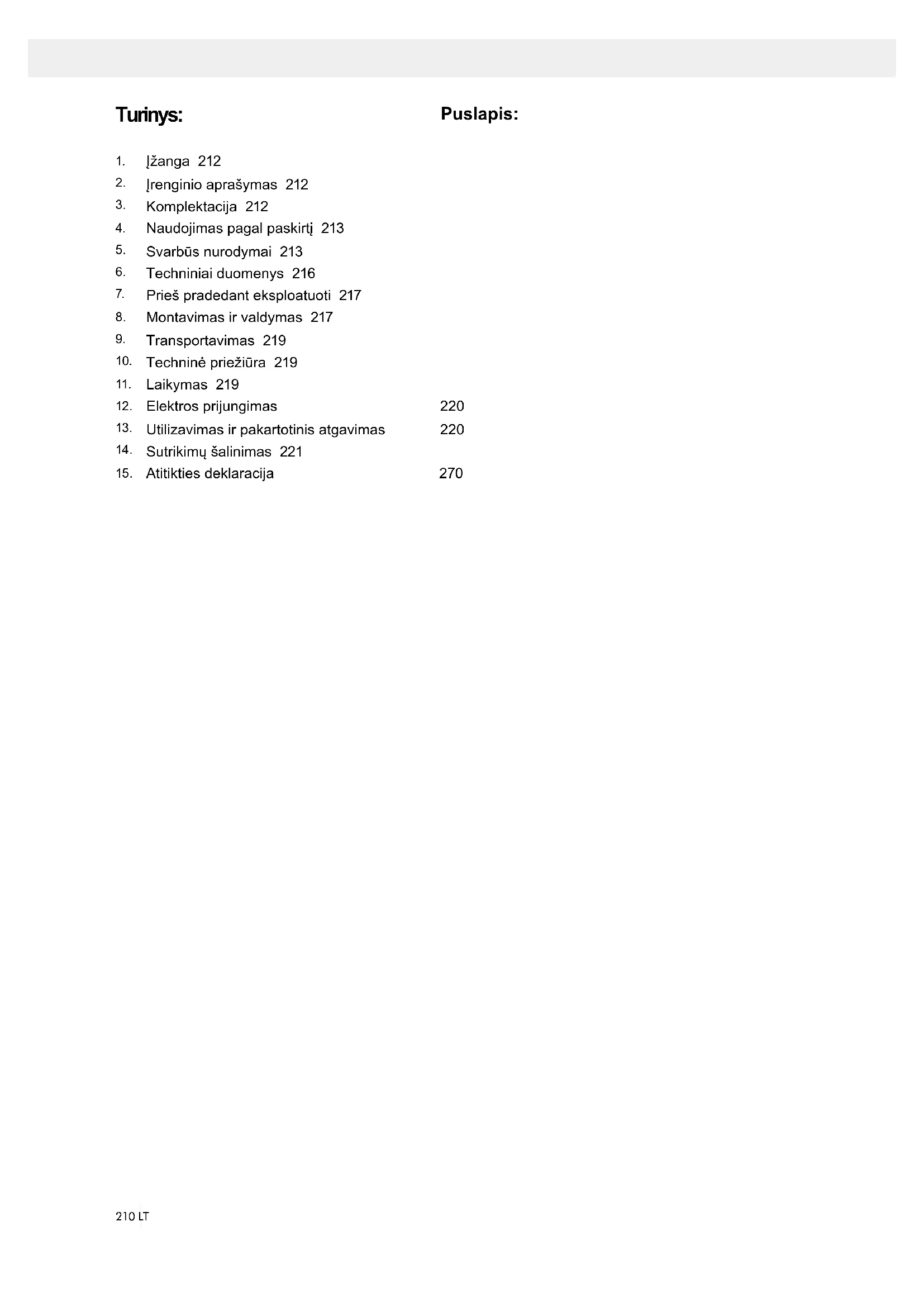

- lžanga 212
- Irenginio aprašymas 212
- Komplektacija 212
- Naudojimas pagal paskirtj 213
- Svarbūs nurodymai 213
- Techniniai duomenys 216
- Prieš pradedant eksploatuoti 217
- Montavimas ir valdymas 217
- Transportavimas 219
- Techninė priežiūra 219
- Laikymas 219
- Elektros prijungimas 220
- Utilizavimas ir pakartotinis atgavimas 220
- Sutrikimų šalinimas 221
- Atitikties deklaracija 270
Simbolių ant įrenginio aiškinimas
 | LT | Prieš eksploatacijos pradžią perskaitykite naudojimo instrukciją ir saugos nurodymus bei jų laikykitės! |
 | LT | Užsidėkite apsauginius akinius! |
 | LT | Naudokite klausos apsaugą! |
 | LT | Susidarius dulkių, naudokite kvėpavimo apsaugą! |
 | LT | Dėmesio! Pavojus susižaloti! Nekiškite rankų į besisukančią pjūklo geležtę! |
 | LT | Dėmesio! Lazerio spinduliuotė! |
 | LT | Il apsaugos klasė |
1. lžanga
GAMINTOJAS:
scheppach
mes linkime Jums daug džiaugsmo ir didelės sėkmės dirbant su nauju jrenginiu.
NURODYMAS
Pagal galiojanti Atsakomybės už gaminį įstatymą šio įrenginio ga-mintojas neatsako už žalą, kuri atsiranda šiame įrenginyje arba dėl jo:
- netinkamo naudojimo,
- naudojimo instrukcijos nesilaikymo,
- trečiųjų asmenų, neįgaliotų specialistų atliekamų remonto darbų,
- neoriginalių atsarginių dalių montavimo ir pakeitimo,
- naudojimo ne pagal paskirti,
- elektros įrangos gedimų nesilaikant elektrós reikalavimų ir VDE nuosta-tų 0100, DIN 57113 / VDE0113.
Prieš montuodami ir pradėdami eksploatuoti perskaity-kite visą naudojimo instrukcijos tekstą.
Ši naudojimo instrukcija turi Jums palengvinti susipažinti su Jūsų elektros įrankiu ir jo naudojimo pagal pas-kirtį galimybėmis.
Naudojimo instrukcijoje pateikiami nurodymai, kaip su elektriniu jrankiu dirbti saugiai, tinkamai ir ekonomiškai bei kaip išvengti pavojų, sutaupyti remonto išlaidų, su-trumpinti elektrinio jrankio prastovos lai-kus bei padidinti patikimumą ir pailginti eksploatavimo trukmę.
Be šioje naudojimo instrukcijoje pateiktų saugos nuostatų, būtinai privalote laikytis elektrinio įrankio eksplo-atavimui galiojančių taisyklių.
Laikykite naudojimo instrukciją plastikiniame maišelyje, apsaugoję nuo purvo ir drėgmės prie elektrinio įrankio. Prieš pradėdami dirbti, visi opera-toriai ją privalo perskaityti ir jos atidžiai laikytis. Prie elektrinio įrankio leidžiama dirbti tik asmenims, instruktuotiems, kaip jį naudoti ir informuotiems apie su tuo susijusius pavojus. Būtina laikytis reikalaujamo amžiaus cenzo.
Be šioje naudojimo instrukcijoje pateiktų saugos nurody-mų ir specialių Jūsų šalies reikalavimų, būtina laikytis medžio apdirbimo mašinų eksploatavimui visuotinai pripažintų technikos taisyklių.
Mes neatsakome už nelaimingus atsitikimus arba pažeidimus, atsi-radusius nesilaikant šios instrukcijos ir saugos nurodymų.
2. Irenginio aprašymas (1-21 pav.)
- Rankena
- lj./išj. jungiklis
- Atblokavimo svirtis
- Irenginio galvutė
- Mobilioji pjūklo geležtės apsauga
- Pjūklo geležtė
- Veržiklis
- Ruošinių atrama
- Ruošinių atramos fiksavimo varžtas
- Stalo plokštės jdėklas
- Rankena
- Rodyklé
- Skalè
- Pasukamasis stalas
- Stacionarus pjūklo stalas
- Atraminis bégelis
16a. Slankusis atraminis bégelis
16b. Fiksavimo varžtas - Skiedru surinkimo maišas
- Skalè
- Rodyklé
- Kreipiamosios fiksavimo varžtas
- Kreipiamoji
- Fiksavimo varžtas
- Fiksavimo kaištis
- Pjovimo gylio ribojimo varžtas
- Pjovimo gylio ribojimo atrama
- Pasukamojo stalo fiksavimo varžtas
- Reguliavimo varžtas (90°)
- Reguliavimo varžtas (45°)
- Jungès varžtas
- Išorinė jungė
- Pjūklo veleno blokatorius
- Vidiné jungè
- Lazeris
- Lazerio jungiklis
- Baterijų skyrius
- Bateriju skyriaus dangtis
- Kreipiamoji apkaba
a) 90° atraminis kampuotis (j komplektaciją nejeina)
b) 45° atraminis kampuotis (j komplektaciją nejeina)
c) Spyruoklé
d) Raktas su vidiniu šešiabriauniu, 6 mm
e) Raktas su vidiniu šešiabriauniu, 3 mm
3. Komplektacija
- Atidarykite pakuotę ir atsargiai išimkite jren-ginj.
- Nuimkite pakavimo medžiagą ir ištraukite pakavi-mo / transportavimo fiksato-nrius (jei yra).
• Patikrinkite, ar komplekte viskas yra. - Patikrinkite jrenginj ir priedus, ar transportuojant jie nebuvo pažeisti.
- Jei jmanoma, saugokite pakuotę, kol nepasibaigs garantinis laikotarpis.
DÈMESIO
Irenginys ir pakavimo medžiagos nėra vaikų žai- slas! Vaikams draudžiama žaisti su plastiki-niais maišeliais, plėvelėmis ir mažomis dalimis! Pavojus praryti ir uždusti!
Dvirankis skersinio ir jstrižinio pjaustymo pjūklas
• 1 x veržiklis (7)
• 2 x ruošinių atramos (8)
• Skiedru surinkimo maišas (17)
• Raktas su vidiniu šešiabriauniu (d)
• Raktas su vidiniu šešiabriauniu 3 mm (e)
- 2 x 1,5 V AAA baterijos
• 2 x angliniai šepetėliai
- Naudojimo instrukcija
4. Paskirtis
Dvirankis skersinio ir įstrižinio pjaustymo pjūklas skirtas medienai ir plastikui pjaustyti skersiniu būdu, atsižvelgiant į jren-ginio dydį. Pjūklas neskirtas malkoms pjaustyti.
Įspėjimas! Nenaudokite įrenginio kitoms medžiagoms pjau-ti, o tik aprašytosioms naudojimo instrukci-joje.
Ispėjimas! Komplektacijoje esanti pjūklo geležtė skirta tik me−dienai pjauti! Nenaudokite jos plastikui pjauti! Mašiną leidžiama eksploatuoti tik pagal pas-kirtį. Bet koks kitoks naudojimas laikomas ne pagal paskirtį. Už su tuo susijusią žalą arba patirtus bet kokius sužalojimus atsako naudotojas / operatorius, o ne gamintojas.
Leidžiama naudoti tik įrenginiui tinkamas pjūklo geležtes. Naudoti visų rūšių frik¬cinius nupjovimo diskus draudžiama.
Naudojimo pagal paskirti dalis taip pat yra saugos nurodymu, montavimo instrukcijos ir naudojimo instrukcijoje pateiktu eksploatavimo nurody-mu laikymasis.
Asmenys, kurie jrenginj valdo ir atlieka jo techninę priežiūrą, turi būti su juo susipažinę ir informuoti apie galī-mus pavojus.
Be to, būtina tiksliai laikytis galiojančių nelaimingų at-sitikimų pre-νencijos taisyklių.
Taip pat reikia laikytis kitų bendrujų taisyklių iš darbo medicinos ir saugumo technikos sriņčių.
Atlikus jrenginio modifikacijas, už su tuo susijusią żalą ga-mintojas neatsako.
Nors ir naudojant pagal paskirti, galimi tam tikri lie-ka-mosios rizikos veiks-niai. Dél jrenginio konstrukcijos ir struktūros galimi tokie punktai:
- pjūklo geležtės palietimas neuždengtoje pjūklo sri- tyje;
- rankų įkišimas į judančią pjūklo geležtę (jsipjo-vimas);
- ruošinių ir ruošinių dalių atšokimas;
- pjūklo geležtės lūžimas;
- pažeistų pjūklo geležtės kietmetalio dalių išsviedimas;
- klausos sutrikdymas nenaudojant reikalingos klausos apsaugos;
- sveikatai kenksminga medžio dulkių emisija naudojant uždaʿrose patalpose.
Atkreipkite dėmesį į tai, kad mūsų įrenginiai nėra skirti nau- doti komerciniams, amatiniams arba pramoniniams tikslams. Mes neteikiama garantijos, kai prietaisas naudojamas komercinėse, amatininkų arba pramoninėse įmonėse arba panašiems darbams.
5. Svarbūs nurodymai
Dėmesio! Naudojant elektrinius įrankius, norint apsi-saugoti nuo elektros smūgio, pavjoaus susižaloti ir gais-ro pavo-jaus, būtina imtis pagrindinių saugos priemonių. Prieš naudodami šį elektrinį įrankį, perskaitykite visus šiuos nurodymus ir laikykite saugos nurodymus saugioje vietoje.
Saugus darbas
1 Palaikykite savo darbo zonoje tvarką.
– Dėl netvarkos darbo zonoje gali įvykti nelaimingų atsitikimų.
2 Atsižvelkite j aplinkos veiksnius.
- Saugokite elektrinius jrankius nuo lietaus.
- Nenaudokite elektrinių įrankių drėgnoje arba šlapioje aplinkoje.
– Pasirūpinkite geru darbo zonos apšvietimu.
– Nenaudokite elektrinių įrankių ten, kur kyla gaisro arba sprogimo pavojus.
3 Apsisaugokite nuo elektros smūgio.
- Stenkitės nesiliesti prie įžemintų dalių (pvz., vamzdžių, radiatorių, elektrinių viryklių, šaldymo aparatų).
4 Vaikai turi laikytis atstumo!
- Neleiskite kitiems asmenims lietis prie jrankio arba kabelio, laikykite juos toliau nuo darbo zonos.
5 Padėkite nenaudojamus elektrinius įrankius į saugią vietą.
- Nenaudoamus elektrinius įrankius reikėtų padėti į sausą, aukščiau esančią arba rakinamą vietą vai-kams nepasiekiamoje vietoje.
6 Neperkraukite elektrinio jrankio.
- Nurodytame galios diapazone dirbsite geriau ir sau-giau.
7 Naudokite tinkamus elektrinius jrankius
- Sunkiems darbams nenaudokite mažos ga-lios elektrinių įrankių.
– Nenaudokite elektrinio įrankio nenumatytiems tikslams. Pavyzdžiui, nenaudokite rankinio diskinio pjūklo medžių šakoms arba pliaus-nkoms pjauti.
– Nenaudokite elektrinio jrankio malkoms pjauti.
8 Vilkėkite tinkamus drabužius.
- Nevilkėkite plačių drabužių arba papuošalų, kuriuos galėtų pagriebti judančios dalys.
– Dirbant lauke, rekomenduojama avėti neslidžiais batais.
– Ant ilgų plaukų užsidėkite plaukų tinklelj.
9 Naudokite apsaugines priemones.
– Užsidėkite apsauginius akinius.
– Dirbdami dulkėse, užsidėkite kvėpavimo kaukę.
10 Prijunkite dulkių išsiurbimo ir surinkimo įtaisą.
- Jei dulkių išsiurbimo ir surinkimo įtaisų jungtys yra, įsitikinkite, kad jie yra prijungti ir tinkamai naudojami.
- Eksploatuoti uždarose patalpose leidžiama tik su tinkama išsiurbimo sistema.
11 Nenaudokite kabelio tikslams, kuriems jis neskirtas.
– Nenaudokite kabelio, norėdami ištraukti kištuką iš kištukinio lizdo. Apsaugokite kabelį nuo karščio, alyvos ir aštrių briaunų.
12 Užfiksuokite ruošinj.
- Ruošiniui pritvirtinti naudokite veržiklius arba spaustuvus. Taip jis bus saugiau laikomas nei Jūsų ranka ir įrenginį bus galima valdyti abiem rankomis.
– Ilgiems ruošiniams reikia papildomos atramos (stalo, stovų ir t. t.), kad įrenginys neapvirstų.
- Visada spauskite ruošinį tvirtai prie darbinio paviršiaus ir atramos, kad ruošinys nejudėtų ir nepersisuktų.
13 Venkite nejprastos kūno padėties.
- Stovėkite stabiliai ir visada išlaikykite pusiaus-vyrą.
- Venkite nepatogių rankų padėčių, kuriose staiga nuslydus viena arba abi rankos paliestų pjūklo geležte.
14 Kruopščiai prižiūrėkite savo įrankius.
– Pjovimo įrankiai turi būti aštrūs ir švarūs, kad būtų galima dirbti geriau ir saugiau.
– Laikykitės tepimo ir įrankių keitimo nurodymų.
- Reguliariai tikrinkite elektrinio įrankio prijungi-mo laidą ir, jei jis pažeistas, paveskite jį patikrinti pri-pažintam specialistui.
- Reguliariai tikrinkite ilginamuosius laidus ir, jei jie pažeisti, juos pakeiskite.
– Rankenos turi būti sausos, švarios ir ant jų neturi būti alyvos bei tepalo.
15 Ištraukite kištuką iš kištukinio lizdo.
- Veikiant pjūklo geležtei, niekada nešalinkite atplaišų, skieđru arba įstrigusių medžio dalių
– Kai nenaudojate elektrinio įrankio, prieš atlikdami jo techninę priežiūrą ir keisdami įrankius, pvz., pjūklo geležte, gražta, freza.
16 Nepalikite kyšoti jokių įrankių raktų
- Prieš jjungdami patikrinkite, kad būtų pašalinti raktai ir nustatymo įrankiai.
17 Venkite neplanuoto paleidimo.
– lkišdami kištuką i kištukinį lizdą, įsitikinkite, kad jungiklis išjung-tas.
18 Naudokite ilginamuosius kabelius, skirtus išorės sri-čiai.
- Naudokite lauke tik tam skirtus ir atitinkamai pažymėtus ilginamuosius kabelius.
– Kabelio būgną naudokite tik išvy-nioję.
19 Būkite visada atidūs ir žiūrėkite, ką darote.
- Praděkite dirbti apgalvotai. Nenaudokite elektrínio įrankio nesusikoncentravę.
20 Patikrinkite elektrinį įrankį, ar nėra galimų pažei- dimų
- Prieš tolesnji elektrinio įrankio naudojimą apsaun-ginius įtaisus arba šiek tiek pažeistas dalis reikia kruopščiai patikrinti, ar jos nepriekaištingai ir pagal paskirtį veikia.
– Patikrinkite, ar judančios dalys nepriekaištingai veikia ir ne-stringa, ar dalys nepažeistos. Visos dalys turi būti tinkamai sumontuotos ir įvykdyti visas sąly-gas, kad būtų užtikrintas nepriekaiš- tingas elektri-nio įrankio eksploatavimas.
- Atidaryto judančio apsauginio gaubto negalima užfiksuoti.
- Pažeistus apsauginius įtaisus ir dalis pagal pa-skirtį turi sure¬montuoti arba pakeisti pripažintos specia¬lizuotos dirbtuvės, jei naudojimo instruk¬cijoje nenurodyta kitaip.
- Pažeistus jungiklius reikia pakeisti klientų aptarnavimo tar̄nybos dirbtuvėse.
– Nenaudokite netinkamų arba pažeistų jungiamųjų lai－du.
- Nenaudokite elektrinių įrankių, kurių jungiklis nejsijungia arba neišsijungia.
21 DÈMESIO!
– Būkite ypač atsargūs atlikdami dvigubus įstrižinius pjūvius.
22 DÈMESIO!
- Naudojant kitus įstatomus įrankius ir priedus, ga-lima susižaloti.
23 Paveskite savo elektrini įrankį suremontuoti kva-li-fikuotam elektrikui.
- Šis elektrinis jrankis atitinka tam tikras sau-gos nuostatas. Remontuoti leidžiama tik kvalifikuotam elektrikui, naudojant originalias atsargines dalis. Kitais atvejais naudotojas gali patirti nelaimingų atsitikimų.
PAPILDOMI SAUGOS NURODYMAI
1 |spėjimas dėl saugos priemonių!
– Nenaudokite pažeistų arba deformuotų pjū-klo geležčių.
- Pakeiskite susidėvėjusi stalo įdėklą.
- Naudokite gamintojo rekomenduojamas pjūklo geležtes, kurios atitinka EN 847-1.
- Atkreipkite dèmesi į tai, kad būtų parinkta pjautinai me¬džiagai tinkama pjū¬klo geležtė.
- Naudokite tik tinkamas asmenines apsaugines prie-mones. Jas sudaro:
- klausos apsauga, skirta rizikai apkursti mažinti,
- kvėpavimo apsauga, skirta rizikai įkvėpti pa-vojingų dulkių mažinti,
- naudodami pjūklo geležtes ir neapdorotus ruošinius, mūvėkite pirštines. Pjūklo geležtes neškite, kas visada yra patogu, talpykloje.
- Užsidėkite apsauginius akinius. Dėl dirbant susida-rančių kibirksčių arba iš įrenginio pasišalinančių atplaišų, skiedrų arba dulkių, galima netekti regėjimo.
– Pjaudami medieną, prijunkite elektrinį įrankį prie dulkių surinkimo įtaiso. Dulkių sklidimui taip pat turi įtakos apdirbtinos medžiagos rūšis, vietinio atskyrimo reikšmė (pagriebimas arba šaltinis) ir tinkamas gaubtų / kreipiamųjų skydų / kreipiamųjų nustatymas.
– Nenaudokite pjūklo geležčių iš gausiai legiruoto greitapjūvio plieņno (HSS plieno).
2 Priežiūra ir aptarnavimas
- Atlikdami nustatymo ir techninės priežiūros darbus, ištraukite tin-klo kištuką.
- Triukšmą veikia įvairūs veiksniai, taip pat pjūklo geležčių savybes, pjūklo geležtės ir elektri-nio jrenginio būklę. Jei įmanoma, naudokite pjūklo geležtes, kurios buvo sukonstruotos susidarančiam triukšmui mažinti, reguliariai atlikite elektrinio įrankio ir įrankio antgalių techninę priežiūrą bei prireikus juos suremontuokite, kad sumažintumėte triukšmą.
- Aptikę elektrinio įrankio, apsauginių įtaisų arba įrankio antgalio gedimų, apie jas iš karto in-for-muokite už saugą atsakingą asmenį.
3 Saugi darbo
– Naudokite tik pjūklo geležtes, kurių didžiausiasis sūkių skaičius yra ne ma-žesnis už maksimalų suklio sūkių skaičių ir kurios tin-ka pjautinai me-džiagai.
- Isitikinkite, kad pjūklo geležte jokioje padetyje nelies pasukamojo stalo, kai Jūs, ištraukę tinklo kištuką, pjūklo geležte ranka suksite 45° ir 90° padetyse. Prireikus iš naujo sureguliuokite pjūklo galvutę.
- Transportuodami elektrinj įrankį, naudokite tik transporta-vimo įtaisus. Niekada nenaudokite apsauginių įtaisų manipuliavimui arba transportavimui.
- Atkreipkite dėmesį į tai, kad transportuojant apatinė pjūklo ge−ležtės dalis būtų uždengta, pavyzdžiui apsauginiu įtaisu.
- Atkreipkite dėmesį į tai, kad naudotumėte tokius skečiamuosius diskus ir suklio žiedus, kurie tinkami naudoti gamintojo nurodytam tikslui.
- Grindys aplink jrenginj turi būti lygios, švarios ir ant jų neturi būti laisvų dalelių, pvz., skiedrų ir pjovimo likučių.
- Darbinė padėtis visada šone nuo pjūklo geležtės.
– Iš pjovimo srities nešalinkite pjovimo likučių arba kitų ruošinio dalių, kol įrenginys veikia ir pjovimo agregatas dar nėra rimties padėtyje.
- Atkreipkite dėmesį i tai, kad įrenginys, jei įmanoma, visada būtų pritvirtintas prie darbastalio arba stalo.
- Pjovimo proceso pabaigoje ilgus ruošinius užfik-suokite, kad neapvirstų (pvz., prie sto-vo).
Įspėjimas! Eksploatuojant šis elektrinis įrankis sudaro elektromagnetinį lauką. Tam tikromis aplinkybėmis šis laukas gali veikti aktyvius arba pasy-vius medicininius implantus. Norint sumažinti rimtų arba mirtinų sužalo-jimų pavojų, prieš naudojant elektrinį įtaisą, asmenims su medicininiais implantais rekomenduojame pasikon-sul-tuoti su savo gydytoju arba medicininių im-plantų gamintoju.
SAUGOS NURODYMAI, KAIP ELGTIS SU PJUKLO GELEZTÉMIS
1 Istatomus irankius naudokite tik tada, jei mokate su jais elgtis.
2 Atsižvelkite i didžiausiajj sūkių skaičių. Neviršyki-te ant įstatomo įrankio nurodyto didžiausiojo sūkių skaičiaus. Jei nurodyta, laikykitės sūkių skaičiaus intervalo.
3 Atkreipkite dėmesį j variklio ir pjūklo geležtės sukimosi kryptį.
4 Nenaudokite įstatomų įrankių su įtrū-kimais. Nenaudokite įtrūkusių įstatomų įrankių. Remontuoti draudžiama.
5 Nuvalykite nuo tvirtinimo paviršių nešvarumus, tepalą, alyvą ir vandenį.
6 Diskinio pjūklo geležčių kiaurymėms mažinti ne- naudokite neužfiksuotų mažinimo žiedų arba įvorių.
7 Atkreipkite dėmesį į tai, kad užfiksuotų mažinimo žiedų, skirtų įstatomam įrankiui užfiksuoti, būtų vie-nodo skersmens ir bent 1/3 pjūvio skers-mens.
8 Isitikinkite, kad užfiksuoti mažinimo žiedai būtų lygiagretūs vienas su kitu.
9 Naudokite i
statomus įrankius atsargiai. Geriausiai juos laikykite specialioje originalioje pakuotėje arba spečialiose talpyklose. Kad galėtumėte saugiai suimti ir dar labiau sumažintumėte riziką susižaloti, mūvėkite apsaugines pirštines.
10 Prieš naudodami įstatomus įrankius įsitikinkite, kad visi apsau-giniai įtaisai tinkamai pritvirtinti.
11 Prieš naudodami įsitikinkite, kad Jūsų naudojamas įstatomas įrankis atitinka šiam elek-triniam įrankiui keliamus reikalavimus ir yra tinkamai pritvirtintas.
12 Naudokite komplektacijoje esančią pjūklo geležtę tik medienai pjaustyti. Niekada jos nenaudokite metalams apdoroti
Dèmesio: lazerio spinduliuotè
Nežiūrėkite į spindulį
2 lazerių klasė
Tinkamomis atsargumo priemonėmis apsaugokite save ir savo aplinką nuo nelaimingų atsitikimų pavojaus!
- Neapsaugota akimi tiesiogiai nežvelkite i laze-trio spindulj.
- Niekada nežiūrėkite tiesiogiai į spindulių eiga.
- Nenukreipkite lazerio spindulio į atspindinčius paviršius ir asmenis arba gyvūnus. Net ir mažos galios lazerio spin-dulys gali pažeisti akj.
Atsargiai – kai atliekami kiti nei čia nurodytieji veiksmai, galima pavojinga spinduliuotės ekspozicija.
Niekada neatidarinėkite lazerio modulio. Galima netikėta spinduliuotės ekspozicija.
Kai skersinio pjaustymo pjūklas ilgesnį laiką nenaudojamas, reikėtų išimti akumuliatorius.
Nekeiskite lazerio kito tipo lazeriu.
- Lazerio remonto darbus leidžiama atlikti tik lazerio gamintojui arba jga-liotam atstovui.
Saugos nurodymai, kaip elgtis su baterijomis
1 Visada atkreipkite dėmesį į tai, kad baterijos būtų įdedamos, laikantis tinkamo poliškumo (+ ir –), kaip nurodyta ant baterijų.
2 Bateriju trumpai nesujunkite.
3 Nejkraukite nejkraunamų baterijų.
4 Nejkraukite bateriju per daug!
5 Nemaišykite senų ir naujų bei skirtingo tipo arba skirtingų gamintojų baterijų! Visas vieno rinkinio baterijas pakeiskite tuo pačiu metu.
6 Išeikvotas baterijas nedelsdami išimkite iš įrenginio ir tinkamai utilizuokite! Nemeskite ba-teriju j buitines atliekas. Pažeistos arba išeikvotos baterijos perdirbamos pagal 2006/66/EC di-rektyvą. Gražinkite baterijas ir (arba) įrenginį pasiūlytame surinkimo punkte. Apie utilizavimo galimybes galite sužinoti savo bendruomenėje arba miesto savivaldybėje.
7 Nekaitinkite bateriju!
8 Tiesiogiai bateriju nevirinkite ir nelituokite!
9 Neardykite bateriju!
10 Nedeformuokite bateriju!
11 Nemeskite bateriju i ugni!
12 Laikykite baterijas vaikams nepasiekiamoje vietoje.
13 Neleiskite vaikams keisti baterijų be prie-žiūros!
14 Nelaikykite bateriju šalia ugnies, virykliu arba kitu šilumos šal-niniu. Saugokite baterijas nuo tiesiogi-niu saulės spindulių, nenaudokite ir nelaikykite jų transporto priemonėse esant karštam orui.
15 Nenaudojamas baterijas laikykite originalioje pa- kuotėje ir toliau nuo metalinių daiktų. Nemaišykite išpakuotų baterijų ir jų nemėtykite! Taip gali įvykti trumpasis baterijos jungimas ir galimi pažeidimai, nu−degimai arba net gali kilti gaisro pavojus.
16 Išimkite baterijas iš jrenginio, kai jo ilgesnį laiką nenaudojate, išskyrus avarinius atvejus!
17 Išbėgusių baterijų NIEKADA nelieskite be atitinkamos apšaugos. Išbėgusiam skysčiui patekus ant odos, odą šioje srityje reikėtų nuplauti po tekančiu vandeniu. Bet kokuu atveju apsau-gokite, kad skysčio nepatektų i akis ir burną. Tokiu atveju nedelsdami kreipkitės į gydytoją.
18 Prieš jdėdami baterijas, nuvalykite bateriju ir prieš-priešinius kontaktus.
6. Techniniai duomenys
| Kintamosios srovės variklis | 220 - 240 V ~ 50Hz |
| Galia 1500 vatų | |
| Darbo režimas S6 25%* | |
| Tuščiosios eigos sūkių skaičius n _o | 5000 min ^-1 |
| Kietmetalio pjūklo geležtė | ø 210 x ø 30 x 2,6 mm |
| Dantų skaičius 24 | |
| Posūkio sritis -45° / 0°/ +45° | |
| Įstrižinis pjūvis | 0° bis 45° nach links |
| Pjovimo plotis esant 90° | 340 x 58 mm |
| Pjovimo plotis esant 45° | 240 x 58 mm |
| Pjovimo plotis esant 2 x 45° (dvigubas įstrižinis pjūvis) | 240 x 32 mm |
| Apsaugos klasė | II |
| Svoris | ca. 17 kg |
| Lazerių klasė | 2 |
| Lazerio bangų ilgis | 650 nm |
| Lazerio galia | ≤ 1 mW |
| Elektros srovės tiekimas i lazerio mođulį | 2 x 1,5 V Micro (AAA) |
* Darbo režimas S6, nepertraukiamas periodinis režimas. Režimą sudaro paleidimo laikas, laikas su nuolatine apkrova ir laikas tuščiaja eiga. Ciklo trukmė yra 10 min., santykinė jungimo trukmė – 25 % ciklo trukmės.
Ruošinio aukštis turi būti min. 3 mm, o plotis – 10 mm. Atkreipkite dėmesį i tai, kad ruošinys visada būtų pritvirtintas veržikliu.
Triukšmas
Triukšmo ir vibracijos vertės buvo nusta-tytos pagal EN 61029.
| Garso slėgio lygis L_pA | 99.6 dB(A) |
| Neapibrėžtis K_pA | 3 dB |
| Garso galios lygis L_WA | 112.6 dB(A) |
| Neapibrėžtis K_WA | 3 dB |
Naudokite klausos apsaugą.
Dėl triukšmo galima prarasti klausą.
Liekamosios rizikos
Elektrinis įrankis pagamintas pagal technikos lygį ir pripažintas saugumo technikos taisykles. Tačiau dirbant galima pavienė liekamoji rizika.
- Pavojus sveikatai dėl elektros srovės, naudojant netinkamus elektros prijungimo laidus.
- Be to, nepaisant visų priemonių, kurių buvo imtasi, galima neakivaizdi liekamoji rizika.
- Liekamają riziką galima sumażinti, jei bus laikomasi saugos nurodymų ir įrenginys bus naudojamas pagal paskirtį bei bus atsižvelgta į visą naudojimo instrukciją.
- Neapkraukite jrenginio be reikalo: jei pjaunant bus per stipriai spaudžiama, bus greitai pažeista pjūklo geležtė, todėl sumažės mašinos galia apdirbant ir pjovimo tikslumas.
- Pjaustydami plastikinę medžiagą, visada naudokite spaustukus: dalis, kurias reikia pjauti, visada reikia užfiksuoti tarp spaustukų.
- Stenkitės nepaleisti įrenginio atsitiktinai: kištuką kišdami į kištukinį lizdą, nepaspauskite paleidimo mygtuko.
- Naudokite įrankį, kuris rekomenduojamas šiame ži- nyne. Taip Jūsų skersinio pjaustymo pjūklas pasieks optimalią galią.
- Kai jrenginys eksploatuojamas, laikykite savo rankas toliau nuo darbo zonos.
- Prieš atlikdami nustatymo arba techninės priežiūros darbus, atleiskite paleidimo mygtuką ir ištraukite tinklo kištuką.
7. Prieš pradedant eksploatuoti
- lrenginj reikia pastatyti stabiliai, t. y. ant darbastalio, rémo arba pan.
- Prieš pradedant eksploatuoti reikia tinkamai sumon-tuoti visus dangčius ir saugos įtaisus.
- Pjūklo geležte turi laisvai suktis.
- Žiūrėkite, kad jau apdirbtoje medienoje nebūtų sve-timkūnių, pvz., vinių arba varžtų ir t. t.
- Prieš aktyvindami jungiklj, įsitikinkite, ar pjūklo geležte tinkamai sumontuota ir judančios dalys lengvai juda.
- Prieš prijungdami jrenginį įsitikinkite, kad duomenys specifikacijų lentelėje sutampa su tinklo duomenimis.
8. Montavimas ir valdymas
8.1 Pjūklo montavimas (1/2/3/4/5 pav.)
- Norėdami sureguliuoti pasukamąjį stalą (14), fiksavimo varžtą (26) atlaisvinkite maždaug 2 pasukimais.
- Pasukamaji stalą (14) ir rodyklę (12) pasukite ties pageidaujamu skalės (13) kampo matmeniu ir užfiksuokite fiksavimo varžtu (26).
- Šiek tiek spustelėjus mašinos galvutę (4) žemyn ir tuo pačiu metu ištraukus fiksavimo kaištį (23) iš variklio laikiklio, pjūklas atfiksuojamas iš apatinės padėties.
-
Sukite jrenginio galvutę (4) j viršų, kol atblokavimo svirtis (3) užsifiksuos.
-
Veržiklj (7) galima tvirtinti prie stacionaraus pjūklo stalo (15) ir kairėje, ir dešinėje pusėse. Įkiškite veržiklj (7) į tam skirtą kiaurymę galinėje atraminio bėgelio (16) pusėje ir užfiksuokite jį sparnuotuoju varžtu.
- Ruošinių atramas (8) pritvirtinkite prie stacionaraus pjūklo stalo, kaip parodyta 5 pav., ir užfiksuokite varžtu (9).
- Atlaisvinus fiksavimo varžta (22), jrenginio galvutę (4) galima palenkti j kairę maks. 45°.
8.2 Tikslusis skersinio pjaustymo 90° atramos reguliavimas (1/6/7 pav.)
- Atraminis kampuotis j komplektaciją nejeina.
- Nuleiskite jrenginio galvutę (4) žemyn ir užfiksuokite fiksavimo kaiščiu (23).
- Atlaisvinkite fiksavimo varžtą (22).
- Istatykite atraminį kampuotį (a) tarp pjūklo geležtės (6) ir pasukamojo stalo (14).
- Reguliavimo varžta (27) sukite tol, kol kampas tarp pjūklo geležtės (6) ir pasukamojo stalo (14) bus 90°.
- Nustatymo užfiksuoti nereikia, nes jis laikomas dėl spyruoklės išankstinio įtempio.
- Tada patikrinkite kampo rodmens padėtį. Jei reikia, rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nusta-tykite į kampų skalės (18) 0° padėtį ir vėl priveržkite fiksavimo varžtą.
8.3 Skersinis pjūvis 90° ir pasukamasis stalas 0° (8 pav.)
Kai pjūvio plotis yra maždaug iki 100 mm, pjūklo tempimo funkciją fiksavimo varžtu (20) galima užfiksuoti galinėje padėtyje. Šioje padėtyje įrenginį galima eksploatuoti skersinio pjaustymo režimu. Jeigu pjūvio plotis būtų didesnis nei 100 mm, tuomet reikia atkreipti dėmesį į tai, kad fiksavimo varžtas (20) būtų atlaisvintas, o įrenginio galvutė (4) judėtų.
Dèmesio! Slankujī atraminj bėgelį (16a) 90° skersiniam pjūviui reikia užfiksuoti vidinėje padėtyje.
- Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užfiksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų maks. 8 mm.
- Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležte (6) nebegalėtų susidurti.
• Vél priveržkite fiksavimo varžtą (16b).
- Nustatykite jrenginio galvutę (4) i viršutinę padėtį.
- Nustumkite jrenginio galvutę (4) už rankenos (2) i galą ir prireikus šioje padėtyje užfiksuokite (priklausomai nuo pjūvio pločio).
- Padėkite medieną, kurią reikia pjauti, ant atraminio bėgelio (16) ir ant pasukamojo stalo (14).
- Medžiagą veržikliu (7) pritvirtinkite prie stacionaraus pjūklo stalo (15), kad pjaunant ji nebūtų perstumta.
- Paspauskite atblokavimo rankeną (3) ir atblokuokite jrenginio galvutę (4).
- Paspauskite jungiklj (2), kad jjungtumete irenginj.
- Esant fiksuotai kreipiamajai (21):
- jrenginio galvutę (4) rankena (1) tolygiai ir šiek tiek spausdami judinkite žemyn, kol pjūklo geležtė (6) perpjaus ruošinį.
- Esant nefiksuotai kreipiamajai (21):
- jrenginio galvutę (4) nutraukite iki galo j priekj. Ranke- ną (1) tolygiai ir šiek tiek spausdami nuleiskite žemyn. Dabar jrenginio galvutę (4) lėtai ir tolygiai stumkite iki pat galo, kol pjūklo geležtė (6) visiškai perpjaus ruošinį.
- Baigę pjauti, jrenginio galvutę vėl nustatyki-te į viršutinę rimties padėtį ir atleiskite jungiklj (2). Dėmesio! Gražinimo spyruokle jrenginys automatiš-kai pakeliamas į viršų. Baigę pjauti, rankenos (1) neat-leiskite ir jrenginio galvutę lėtai ir šiek tiek spausdami kelkite į viršų.
8.4 Skersinis pjūvis 90° ir pasukamasis stalas 0°–45° (9 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjū-vius į kairę ir į dešinę, 0°–45° į atraminį bėgelį. Dėmesio! Slankųjį atraminį bėgelį (16a) 90° skersiniam pjūviui reikia užfiksuoti vidinėje padėtyje.
- Atsukite slankiojo atraminio bėgelio (16b) fiksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į vidų.
- Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užfiksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų maks. 8 mm.
- Prieš pjaudami patikrinkite, kad atraminis bėgelis (16a) ir pjūklo geležte (6) nebegalėtų susidurti.
- Vél priveržkite fiksavimo varžta (16b).
- Atlaisvinkite fiksavimo varžta (26).
- Rankena (11) nustatykite pasukamajj stalą (14) ties pageidaujamu kampu. Pasukamojo stalo rodyklė (12) turi sutapti su pageidaujamu skalės (13) kampo matmeniu ant stacionaraus pjūklo stalo (15).
- Vél priveržkite fiksavimo varžta (26), kad užfiksuotumete pasukamaji stalą (14).
- Pjaukite, kaip aprašyta 8.3 punkte.
8.5 Tikslusis įstrižinio pjaustymo 45° atramos reguliavimas (1/10/11 pav.)
- Atraminis kampuotis j komplektaciją nejeina.
- Nuleiskite jrenginio galvutę (4) žemyn ir užfiksuokite fiksavimo kaiščiu (23).
- Pasukamaji stalą (14) užfiksuokite 0° padėtyje.
- Atlaisvinkite fiksavimo varžtą (22) ir rankena (1) palenkite jrenginio galvutę (4) i kairę, ties 45°.
- Ístatykite 45° atraminį kampuotį (b) tarp pjūklo geležtės (6) ir pasukamojo stalo (14).
- Reguliavimo varžtą (28) sukite tol, kol kampas tarp pjūklo geležtės (6) ir pasukamojo stalo (14) bus tiksliai 45°.
- Nustatymo užfiksuoti nereikia, nes jis laikomas dėl spyruoklės išankstinio įtempio.
- Tada patikrinkite kampo rodmens padėtį. Jei reikia, rodyklę (19) atlaisvinkite kryžminiu atsuktuvu, nustatykite į kampų skalės (18) 45° padėtį ir vėl priveržkite fiksavimo varžtą.
8.6 Istrižinis pjūvis 0°–45° ir pasukamasis stalas 0° (1/2/12 pav)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjū-vius i kairę 0°–45° i darbinį paviršių. Dėmesio! Slankųjį atraminį bėgelį (16a) įstrižiniam pjūviui (palenkus pjūklo galvutę) reikia užfiksuoti išorinėje padėtyje.
- Atsukite slankiojo atraminio bėgelio (16b) fiksavimo varžtą (16a) ir nustumkite slankųjį atraminį bėgelį (16a) į išorę.
- Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užfiksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.
- Prieš pjaudami patikrinkite, kad atraminis bégelis (16a) ir pjūklo geležte (6) nebegalėtų susidurti.
• Vél priveržkite fiksavimo varžta (16b). - Nustatykite jrenginio galvutę (4) i viršutinę padėtį.
- Pasukamaji stalą (14) užfiksuokite 0° padętyje.
- Atlaisvinkite fiksavimo varžta (22) ir rankena (1) palenkite jrenginio galvutę (4) i kairę, kol rodyklė (19) bus ties pageidaujamu skalės (18) kampo matmeniu.
• Vél priveržkite fiksavimo varžtą (22). - Pjaukite, kaip aprašyta 8.3 punkte.
8.7 Istrižinis pjūvis 0°–45° ir pasukamasis stalas 0°–45°(2/4/13 pav.)
Skersinio pjaustymo pjūklu galima atlikti įstrižinius pjū-vius į kairę, 0°–45° į darbinį paviršių ir tuo pačiu metu 0°–45° į atraminį bėgelį (dvigubas įstrižinis pjūvis). Dėmesio! Slankųjj atraminį bėgelį (16a) įstrižiniam pjū-viui (palenkus pjūklo galvutę) reikia užfiksuoti išorinėje padėtyje.
- Atsukite slankiojo atraminio bėgelio (16b) fiksavimo varž-tą (16a) ir nustumkite slankuji atraminį bėgelį (16a) i išorę.
- Slankusis atraminis bėgelis (16a) vidinėje padėtyje turi būti užfiksuotas taip, kad atstumas tarp atraminio bėgelio (16a) ir pjūklo geležtės (6) būtų bent 8 mm.
- Prieš pjaudami patikrinkite, kad atraminis bégelis (16a) ir pjūklo geležte (6) nebegalėtų susidurti.
- Vél priveržkite fiksavimo varžtą (16b).
- Nustatykite jrenginio galvutę (4) i viršutinę padėtį.
- Atlaisvinkite pasukamąjį stalą (14), atlaisvindami fiksavimo varžtą (26).
- Rankena (11) nustatykite pasukamaji stalą (14) ties pageidaujamu kampu (apie tai taip pat žr. 8.4 punktą).
- Vėl priveržkite fiksavimo varžtą (26), kad užfiksuotu-mėte pasukamąjį stalą.
- Atlaisvinkite fiksavimo varžta (22).
- Rankena (1) palenkite jrenginio galvutę (4) i kairę, ties pageidaujamu kampo matmeniu (apie tai taip pat žr. 8.6 punkta).
• Vél priveržkite fiksavimo varžtą (22).
• Pjaukite, kaip aprašyta 8.3 punkte.
8.8 Pjovimo gylio ribojimas (3/14 pav.)
- Varžtu (24) galima be pakopų nustatyti pjovimo gylį. Tuo tikslu atlaisvinkite varžto (24) rievėtąją veržłę. Nustatykite pjovimo gylio ribotuvo (25) atramą i išorę. Nustatykite pageidaujamą pjovimo gylį, įsukdami arba išsukdami varžtą (24). Tada vėl priveržkite varžto (24) rievėtąją veržłę.
- Patikrinkite nustatymą, atlikdami bandomajį pjovimą.
8.9 Skiedru surinkimo maišas (1 pav.)
Pjūklas yra su skiedrų surinkimo maišu (17). Suspauskite dulkių maišelio metalinį žiedinį stabilizatorių ir sumontuokite jį išleidimo angoje variklio srityje. Skiedrų surinkimo maišą (17) galima ištuštinti atsegus užtrauktuką apatinėje pusėje.
8.10 Pjūklo geležtės keitimas (15/16/17/18 pav.) Ištraukite tinklo kištuką!
Dèmesio!
Norėdami pakeisti pjūklo geležte, užsimaukite apsaugines pirštines! Pavojus susižaloti!
- lrenginio galvutę (4) pasukite j viršų.
- Atlaisvinkite kreipiamosios apkabos (37) varžtą (e), kad ji būtų laisva ir ją būtų galima pasukti žemyn.
- Paspauskite atblokavimo svirtį (3). Pjūklo geležtės apsaugą (5) atlenkite į viršų, kad anga pjūklo geležtės apsaugoje (5) būtų virš jungės varžto (29).
- Viena ranka raktą su vidiniu šešiabriauniu (d) uždé-kite ant jungės varžto (29).
- Tvirtai laikykite raktą su vidiniu šešiabriauniu (d) ir lėtai uždarykite pjūklo geležtės apsaugą (5), kol ji priglus prie rakto su vidiniu šešiabriauniu (d).
- Tvirtai spustelėkite pjūklo veleno blokatorių (31) ir sukite lėtai jungės varžtą (29) pagal laikrodžio rodyklę. Maks. po vienos apsukos pjūklo veleno blokatorius (31) užsifiksuoja.
- Dabar, panaudodami šiek tiek didesnę jėgą, atlaisvinkite jungės varžtą (29) pagal laikrodžio rodyklę.
- Visiškai išsukite jungės varžtą (29) ir nuimkite išorinę jungę (30).
- Nuimkite pjūklo geležte (6) nuo vidinės jungės (32) ir ištraukite ją žemyn.
- Kruopščiai išvalykite jungės varžtą (29), išorinę jungę (30) ir vidinę jungę (32).
- Naują pjūklo geležte (6) vėl įstatykite atvirkštine eilės tvarka ir priveržkite.
- Dėmesio! Dantų pjovimo nuožulna, t. y. pjūklo geležtės (6) sukimosi kryptis turi sutapti su rodyklės kryptimi ant korpuso.
- Nustatykite kreipiamają apkabą (37) ir vėl priveržkite varžtą (e).
- Prieš tolesnį apdirbimą patikrinkite apsauginių įtaisų funkcionalumą.
- Dėmesio! Pakeitę pjūklo geležtę, kaskart patikrinkite, ar pjūklo geležtė (6) vertikalioje padėtyje ir paversta 45° laisvai juda stalo plokštės jdėkle (10).
- Dėmesio! Pjūklo geležte (6) tinkamai išlygiuokite ir pakeiskite.
8.11 Lazerio režimas (3/19/20 pav.)
- Ijungimas: Lazerio (34) jungiklj perjunkite i 1 padėtį. Ant ruošinio, kurį reikia apdirbti, nukreipkite lazerio liniją, kuri parodys, kaip tiksliai pjauti.
- Išjungimas: Lazerio (34) jungiklj perjunkite i 0 padėtį.
- Baterijų keitimas Išjunkite lazerį (33). Nuimkite baterijų skyriaus dangtį (36). Išimkite baterijas ir pakeikite naujomis (2 x 1,5 V, tipas R03, LR 03 Micro, AAA). Jdėdami baterijas, atkreipkite dėmesį į tinkamą poliškumą. Vėl uždarykite baterijų skyrių (35).
8.12 Lazerio sureguliavimas (21 pav.)
Jei lazeris (33) neberodo teisingos pjovimo linijos, jį galima sureguliuoti. Tam atsukite varžtus (38) ir nustatykite lazerį perstumdami į šoną taip, kad lazerio spindulys pataikytų į pjūklo geležtės (6) dantis.
9. Transportavimas
- Priveržkite fiksavimo varžtą (26), kad užfiksuotumėte pasukamąjį stalą (14).
- Aktyvinkite atblokavimo svirtį (3), paspauskite mašinos galvutę (4) žemyn ir užfiksuokite fiksavimo kaiščiu (23). Dabar pjūklas užfiksuotas apatinėje padėtyje.
- Pjūklo tempimo funkciją kreipiamosios (20) fiksavimo varžtu užfiksuokite galinėje padėtyje.
- Irenginj neškite už stacionaraus pjūklo stalo (15).
- Norėdami iš naujo sumontuoti įrenginį, atlikite toliau 7 skirsnyje nurodytus veiksmus.
10. Techninė priežiūra
⚠️ Ispėjimas! Prieš atlikdami bet kokius nustatymo, priežiūros ir remonto darbus, ištraukite tinklo kištuką!
Bendrieji techninės priežiūros darbai
Retkarčiais nuvalykite nuo įrenginio šluoste skiedras ir dulkes. Kad prailgintumėte įrenginio eksploatavimo trukmę, ieną kartą per mėnesį sutepkite pasukamas dalis. Netepkite variklio.
Plastikui valyti nenaudokite èsdinančių priemonių.
Šepetėlių apžiūra
Naujo jrenginio anglinius šepetėlius tikrinkite po pirmųjų 50 darbo valandų arba jei buvo sumontuoti nauji šepetėliai. Po pirmojo patikrinimo tikrinkite kas 10 darbo valandų.
Jei anglis nusidėvėjus 6 mm ilgyje, spyruoklė arba lygiagrečiojo žadinimo laidas apdegusi(-ęs) ar pažeista(-as), pakeiskite abu šepetėlius. Jei išmontavę matysite, kad šepetėliai yra tinkami naudoti, juos galite sumontuoti vėl.
11. Laikymas
Laikykite jrenginj ir jo priedus tamsioje, sausoje, apsaugotoje nuo šalčio ir vaikams nepasiekiamoje vietoje. Optimali laikymo temperatūra yra nuo 5 iki 30 °C.
Laikykite elektrinį įrankį originalioje pakuotėje.
Uždenkite elektrinį įrankį, kad apsaugotumėte jį nuo dulkių arba drėgmės.
Laikykite naudojimo instrukcija prie elektrinio jrankio.
12. Elektros prijungimas
Prijungtas elektros variklis yra parengtas naudoti. Jungtis atitinka tam tikras VDE ir DIN nuostatas. Kliento tinklo jungtis ir naudojamas ilginamasis lai-das turi atitikti šiuos reikalavimus.
- Gaminys atitinka EN 61000-3-11 reikalavimus ir jam galioja specialios prijungimo sąlygos. Tai reiškia, kad naudoti bet kuriuose laisvai pasirenkamuose prijungimo taškuose draudžiama.
- Esant nepalankioms tinklo sąlygoms, gali laikinai svyruoti jtampa.
- Gaminys skirtas naudoti tik prijungimo taškuose, kurie a) neviršija maksimaliai leidžiamos tinklo pilnutinės varžos „Z“ (Zmaks. = 0.382 Ω) arba b) apkraunami nuolatine min. 100 A tinklo srove kiekvienai fazei.
- Jūs kaip naudotojas privalote užtikrinti, jei reikia, pasitaręs su savo energijos tiekimo įmone, kad prijungimo taškas, kuriame norite eksploatuoti gaminį, atitiktų vieną iš abiejų nurodytų reikalavimų a) arba b).
Svarbüs nurodymai
Esant variklio perkrovai, jis išsijungia savaime. Jam atvėsus (trukmė skirtinga), variklį galima jjungti vėl.
Pažeistas elektros prijungimo laidas
Dažnai pažeidžiama elektros prijungimo laidų izoliacija.
To priežastys gali būti:
- prispaudimo vietos, kai prijungimo laidai nutiesiami pro langus arba durų plyšius;
- sulenkimo vietos netinkamai pritvirtinus arba nutiesus prijungimo laida;
- jpjovimo vietos pervažiavus prijungimo laidą;
- izoliacijos pažeidimai išplėšus iš sieninio kištukinio lizdo;
- įtrūkimai dėl izoliacijos senėjimo.
Tokių pažeistų elektros prijungimo laidų negalima naudoti ir dėl pažeistos izoliacijos jie yra pavojingi gyvybei.
Reguliariai tikrinkite, ar elektros prijungimo laidai nepažeisti. Atkreipkite dėmesį į tai, kad tikrinant prijungimo laidas nekabotų ant elektros srovės tinklo.
Elektros prijungimo laidai turi atitikti tam tikras VDE ir DIN nuostatas. Naudokite prijungimo laidus, pažymetus H05VV-F.
Žyma tipo pavadinime prijungimo kabelyje yra privaloma.
Kintamosios srovės variklis
- Tinklo jtampa turi būti 230 V\~.
- Ilginamuju laidu iki 25 m ilgio skerspjūvis turi būti 1,5 kvadratinio milimetro.
Prijungti ir remontuoti elektros įrangą leidžiama tik kvalifikuotam elektrikui.
Kilus klausimų, nurodykite tokius duomenis:
• variklio srovės rūšį;
- duomenis iš jrenginio specifikacijų lentelės;
- duomenis iš variklio specifikaciju lentelės.
13. Utilizavimas ir pakartotinis atgavimas
Siekiant išvengti transportavimo pažeisimų, įrenginys yra pakuotėje. Ši pakuotė yra žaliava, taigi, ją galima naudoti pakartotinai arba gražinti į medžiagų cirkuliacijos ciklą.
Irenginys ir jo priedai sudaryti iš įvairių medžiagų, pvz., metalo ir plastikų. Nemeskite baterijų į buitines atliekas, ugnį arba vandenį. Baterijas reikia rinkti, perdirbti arba ekologiškai utilizuoti. Pristatykite sugedusias konstrukcines dalis į specialių atliekų utilizavimo punktą. Teiraukitės specializuotoje parduotuvėje arba bendrijos administracijos skyriuje!
14. Sutrikimų šalinimas
| Sutrikimas Galima priežastis Ka daryti? | ||
| Variklis neveikia Pažeistas variklis, kabelis arba kištukas, perdeğe saugikliai | Paveskite jrenginj patikrinti specialistui. Niekada neremontuokite variklio patys. Pavojus! Patikrinkite saugiklius, prireikus juos pakeiskite. | |
| Variklis létai pasileidžia ir nepasiekia darbinio greičio. | Per žema jtampa, pažeistos apvijos, perdegęs kondensatorius. | Paveskite jtampa patikrinti elektros jmonei. Paveski-te variklj patikrinti specialistui. Paveskite kondensa-torių pakeisti specialistui. |
| Variklis skleidžia per daug triukšmo. | Pažeistos apvijos, sugedęs variklis. Paveskite variklj patikrinti specialistui. | |
| Variklis nepasiekia visos galios | Tinklo sistemoje perkrautos srovės grandinės (lemutės, kiti varikliai ir t. t.) | Toje pačioje srovės grandinėje nenaudokite kitų jrenginių arba variklių. |
| Variklis šiek tiek per-kaista. | Variklio perkrova, nepakankamai aušinamas variklis. | Apsisaugokite nuo variklio perkrovos pjaunant, nuvalykite nuo variklio dulkes, kad būtų užtikrinta optimali variklio galia. |
| Sumažėjusi pjovimo galia pjaunant. | Per maža pjūklo geležtė (per dažnai galąsta). Iš | naujo nustatykite pjovimo agregato galinę atramą. |
| Pjūvis yra šiurkštus arba banguotas. | Atšipusi pjūklo geležtė, medžiagos storiui netinkama dantų forma. | Pagaląskite pjūklo geležtę arba naudokite tinkamą pjūklo geležtę. |
| Ruošinys pleišėja arba skilinėja. | Per didelis spaudimas pjaunant arba netinka-ma naudoti pjūklo geležtė. | Naudokite tinkamą pjūklo geležtę. |
Satura rādītājs
Lappuse
Dėl akivaizdžiai matomų defektų turi būti informuota per 8 dienas nuo įrenginio gavimo momento. Kitu atveju pirkėjo teisė reikšti pretenziją dėl šių defektų yra negaliojanti. Savo įrenginiamas mes garantuojame įstatymo nustatytą pilną aptarnavimą garantinio laikotarpio metu, jei yra laikomasi gamintojo-vartotojo susitarimo ir mes pažadame nemokamai pakeisti bet kurias mašinos dalis,
sugedusias dėl blogos medžiagos ar gamyklinio broko. Mes neatsakome už dalis, pagamintas ne mūsų ir jūsu gautas iš kito tiekėjo. Naujų dalių montavimo kaštai yra pirkėjo atsakomybė. Pirkimo nutraukimas ar pirkimo kainos sumažinimas, kaip ir bet kurios kitos pretenzijos dėl nuostolių nebus patenkinamos.
