HM80Lxu - Zāģis SCHEPPACH - Bezmaksas lietošanas instrukcija

Zīmols	Scheppach
Modelis	HM80Lxu
Tips	Universālais / slīpzāģis
Kategorija	Zāģis
Svars	Ap 17 kg
Barošana	220–240 V ~ 50 Hz
Jauda	1500 W (S6 25%)
Tukšgaitas ātrums	5000 min⁻¹
Zāģa asmens	Ø 210 x Ø 30 x 2,6 mm, 24 cietmetāla zobi
Pagrieziena leņķis	-45° / 0° / +45°
Slīpgriezums	0° līdz 45° pa kreisi
Griešanas platums (90°)	340 x 58 mm
Griešanas platums (45°)	240 x 58 mm
Dubults slīpgriezums	240 x 32 mm
Vadības lāzers	2. klase, 650 nm, ≤1 mW, baterijas 2× AAA
Skaņas spiediena līmenis	99,6 dB(A)
Aizsardzības kategorija	II
Ieteicamā uzglabāšana	Tumša, sausa vieta, 5–30 °C
Kārtējā apkope	Tīrīt ar drānu, eļļot rotējošās daļas, pārbaudīt otas
Individuālās aizsargaprīkojums	Aizsargbrilles, dzirdes aizsardzība, putekļu maska, cimdi
Remonts	Uzticēt pilnvarotam speciālistam, izmantot oriģinālās daļas
Iekļautie piederumi	Skaidu savācējs, sešstūra atslēga 6 mm, sešstūra atslēga 3 mm, 2 AAA baterijas, lietošanas instrukcija

Bieži uzdotie jautājumi - HM80Lxu SCHEPPACH

Kā noregulēt rotējošā galda leņķi?

Atskrūvējiet bloķēšanas skrūvi (26) apmēram par 2 apgriezieniem, pagrieziet rotējošo platformu (14) vēlamajā leņķī, izmantojot rokturi (11), pēc tam atkal pievelciet bloķēšanas skrūvi. Graduācija (13) un adata (12) norāda leņķi.

Kā nomainīt zāģa asmeni?

Atvienojiet iekārtu. Valkājiet aizsargcimdus. Paceliet iekārtas galvu, atbrīvojiet vadotnes balstu, turiet vārpstas bloķētāju (31), atskrūvējiet atloka skrūvi (29) pulksteņrādītāja virzienā ar sešstūra atslēgu, noņemiet ārējo atloku un asmeni. Uzstādiet jauno asmeni, ievērojot griešanās virzienu, pēc tam pievelciet skrūvi.

Kādi IAL ir obligāti, lai izmantotu zāģi?

Vienmēr valkājiet aizsargbrilles, dzirdes aizsardzību un putekļu masku. Lai rīkotos ar asmeni, izmantojiet cimdus. Izvairieties no brīva apģērba un sasieniet garus matus.

Kā lietot vadības lāzeru?

Iestatiet lāzera ieslēgšanas/izslēgšanas slēdzi (34) pozīcijā « 1 ». Lāzers projicē līniju uz sagataves, norādot griezuma līniju. Izslēgšanai iestatiet pozīcijā « 0 ». Nomainiet baterijas (2× AAA), kad lāzers kļūst vājš.

Kādus materiālus var griezt ar šo zāģi?

Zāģis ir paredzēts koka un saderīgu plastmasas materiālu griešanai. Neizmantojiet nepiemērotus asmeņus. Iekļautais asmens ir paredzēts tikai kokam. Negrieziet malku.

Kā veikt zāģa apkopi?

Pirms jebkuras apkopes atvienojiet iekārtu. Notīriet skaidas ar drānu. Eļļojiet rotējošās daļas reizi mēnesī. Pārbaudiet ogļu otas ik pēc 10 stundām pēc sākotnējās iestrādes (50 h). Nomainiet tās, ja tās ir nolietojušās līdz 6 mm.

Ko darīt, ja motors pārkarst?

Pārslodzes gadījumā motors var automātiski apstāties. Ļaujiet iekārtai atdzist mainīgu laiku pirms restartēšanas. Lai izvairītos no pārkaršanas, nepiespiediet griezumu un notīriet motora ventilācijas atveres.

Kā droši transportēt zāģi?

Nobloķējiet rotējošo platformu ar fiksācijas skrūvi (26). Nolaidiet iekārtas galvu, ieslēdziet drošības skrūvi (23). Nostipriniet izvilkto vadotni aizmugurējā pozīcijā ar skrūvi (20). Transportējiet iekārtu aiz fiksētā galda (15).

Kā noregulēt atduri 90° griezumam?

Ar nolaistu un nobloķētu galvu novietojiet atdura leņķi (nav iekļauts) starp asmeni un platformu. Pielāgojiet regulēšanas skrūvi (27), līdz iegūstat 90° leņķi. Pārbaudiet rādījumu: atskrūvējiet adatu (19) un novietojiet to uz 0° uz skalas (18), pēc tam atkal pievelciet.

Kā iztukšot un tīrīt skaidu savācējmaisu?

Savācējmaiss (17) tiek piestiprināts pie izvada atveres. Lai to iztukšotu, atveriet rāvējslēdzēju, kas atrodas aizmugurē. Sakratiet to, lai noņemtu zāģu skaidas. Ja nepieciešams, notīriet to ar mitru drānu.

LIETOŠANAS INSTRUKCIJA HM80Lxu SCHEPPACH

Tikai attiecibā uz ES valstim.
Neutilizējiet elektriskas ierīces kopā ar sadzīves atkritumiem! Ievērojoet Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un tās ieviešanu saskaņa ar nacionalo likumdošanu, elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc dalīti un jāatgriež videi draudzīgās pārstrādes vietās.

TR

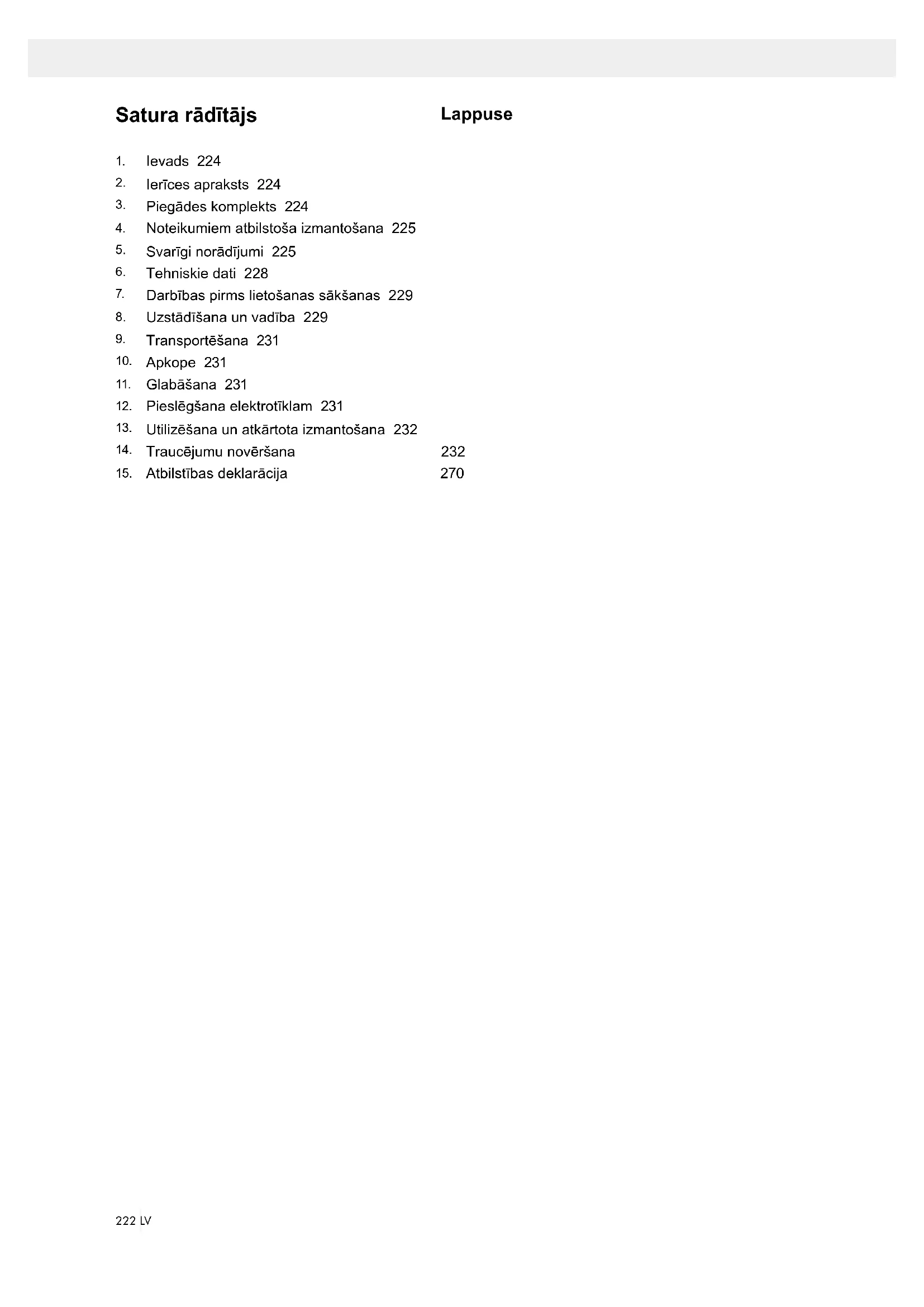

1. levads 224
2. lerīces apraksts 224
3. Piegādes komplekts 224
4. Noteikumiem atbilstoša izmantošana 225
5. Svarīgi norādījumi 225
6. Tehniskie dati 228
7. Darbības pirms lietošanas sākšanas 229
8. Uzstādīšana un vadība 229
9. Transportēšana 231
10. Apkope 231
11. Glabāšana 231
12. Pieslēgšana elektrotīklam 231
13. Utilizēšana un atkārtota izmantošana 232

14. Traucējumu novēršana 232

15. Atbilstības deklarācija 270

Simbolu, kas atrodas uz ierīces, skaidrojums

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!

Lietojiet aizsargbrilles!

Lietojiet ausu aizsargus!

Rodoties putekliem, lietojiet elpošanas masku!

Uzmanību! Savainojumu risks! Neaiztieciet strādājošu zāga plātni!

Uzmanību! Lāzera starojums!

II drošības klase

1. levads

RAŽOTĀJS:

scheppach

Vēlam prieku un sekmes, strādājot ar šo jauno ierīci.

NORĀDĪJUMS.

Šīs ierīces ražotājs saskaṇā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nelietpratīgu apkalpošanu,
- apkopes norādījumu neievērošanu,
- remontdarbiem, kurus bez pilnvarojuma veikusi trešā puse,

- neoriginālu rezerves daju uzstādīšanu un nomainīšanu,

- noteikumiem neatbilstošu izmantošanu,

- elektroietaises darbības atteici, neievērojot spēkā esošos noteikumus par elektroieriču lietošanu un VDE noteikumus 0100, DIN 57113 / VDE0113.

levērojiet!

Pirms montāžas un ekspluatācijas sākšanas izlasiet visu lietošanas instrukcijas tekstu.

Šai lietošanas instrukcijai jāpalīdz jums iepazīt elektroierīci un izmantot to atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstrumentu, lai izvairītos no riskiem, ietaupītu remonta izdevumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu.

Papildus šīs lietošanas instrukcijas drošības noteikumiem noteikti jäievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu.

Glabājiet lietošanas instrukciju pie elektroinstrumenta plastikāta maisiņā, sargājot no netīrumiem un mitru-ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē-ro ikvienai ierīci apkalpojošajai personai. Ar elektroin-strumentu drīkst strādāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ris-kiem, kas ir saistīti ar elektroinstrumenta lietošanu. Jā-ievēro noteiktais minimālais vecums.

Papildus šajā lietošanas instrukcijā sniegtajiem drošī-bas norādījumiem un attiecīgās valsts īpašajiem noteikumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu.

Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instrukciju un drošības norādījumus.

2. lerīces apraksts (1.-21. att.)

1. Rokturis
2. leslēgšanas/izslēgšanas slēdzis
3. Atblokēšanas svira
4. lerīces galva
5. Kustīgs zāgripas aizsargs
6. Zāgripa
7. Iespilēšanas mehānisms
8. Detaju paliktnis
9. Detaju paliktna fiksācijas skrūve
10. Galda ieliktnis
11. Rokturis
12. Rādītājs
13. Skala
14. Grozāmgalds
15. Nekustīgs zāggalds
16. Atbalstsliede
    16a. Pārbīdāma atbalstsliede
    16b. Fiksācijas skrūve
17. Zāğskaidu uztvērējs
18. Skala
19. Rādītājs
20. Zāga vilkšanas vadīkla
21. Fiksācijas skrūve
22. Sprosttapa
23. Zāgējuma dziluma ierobežotāja atbalsts
24. Grozāmgalda fiksācijas skrūve
25. Regulēšanas skrūve (90°)
26. Regulēšanas skrūve (45°)
27. Atloka skrūve
28. Ārējais atloks
29. Zāga ass fiksators
30. lekšējais atloks
31. Lāzers
32. Lāzera ieslēgšanas/izslēgšanas slēdzis
33. Bateriju nodalijums
34. Bateriju nodalījuma vāciņš

35. Virzītājskava

36. Zāga vilkšanas vadīklas fiksācijas skrūve

37. Zāgējuma dziluma ierobežošanas skrūve

a) 90° atbalststūrenis (nav iekļauts piegādes komplektā)
b) 45° atbalststürenis (nav iekļauts piegādes komplektā)
c) atspere
d) iekšējā sešstūra atslēga, 6 mm
e) iekšējā seštūra atslēga, 3 mm

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanîgi iznemiet ierîci.
• Nonemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).
• Pārbaudiet, vai piegādes komplekts ir pilnīgs.
• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.
• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termina beigām.

UZMANIBU

lerīce un iepakojuma materiāls nav rotallietas! Bērni nedrīkst rotajāties ar polimēru materiāla maisiņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Škērszāgis, sagarināšanas zāgis un lenkzāgis
  • 1 gab. iespīlēšanas mehānisms (7)
  • 2 gab. detalju paliktnis (8)
  • Zāgskaidu uztvērējs (17)
• lekšējā sešstūra atslēga (d)
• lekšējā sešstūra atslēga 3 mm (e)
• 2 x 1,5 V AAA baterijas
• 2 x ogles sukas
  • Lietošanas instrukcija

4. Paredzētā izmantošana

Škērszāgis, sagarināšanas zāgis un lenkzāgis ir pare-dzēts koksnes un plastmasas sagarināšanai atbilstoši ierīces izmēram. Zāgis nav piemērots malkas zāgēša-nai.

Bridinājums! Neizmantojiet šo ierīci materiālu, kas nav norādīti lietošanas instrukcijā, zāgēšanai.

Brīdinājums! Komplektā piegādātā zāgripa ir paredzē-ta tikai koka zāgēšanai! Neizmantojiet to plastmasas zāgēšanai!

Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierīces lietošana citiem mērķiem ir uzskatāma par noteikumiem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbildīgs lietotājs/operators un nevis ražotājs. Drīkst izmantot tikai ierīcei piemērotas zāgripas. Ir aizliegts izmantot visu veidu griezejdiskus.

Paredzētajam mērķim atbilstoša lietošana ietver arī lietošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievērošanu.

Personām, kas lieto ierīci un veic tās apkopi, ierīce jāpārzina, un tām jābūt informētām par iespējamiem riskiem.

Turklāt precīzi jāievēro spēkā esošie nelaimes gadījumu novēršanas noteikumi.

Jāievēro arī vispārīgie noteikumi arodmedicīnas un drošības tehnikas jomā.

Patvalīga izmainu veikšana ierīcē pilnībā atbrīvo ražotāju no atbildības par izmainu dēl radušos kaitējumu.

Arī lietojot ierīci atbilstoši paredzētajam mērķim, nevar pilnībā izslēgt noteiktus atlikušā riska faktorus. Saistībā ar ierīces konstrukciju un uzbūvi var rasties šādi riski:

• pieskaršanās zāgripai nenosegtā zāga zonā;
• strādājošas zāgripas aizskaršana (sagriešanās savainojumi);
  • detaļu un to daļu atsitiens;
• zāgripas lūzumi;
• bojātas zāgripas metāla dalīņu izmete;
• dzirdes traucējumi, ja netiek lietoti nepieciešamie au-su aizsargi;
• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās.

Nemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garantiju, ja ierīci izmanto komerciālos, amatniecības vai rūpniecības uzņēmumos, kā arī līdzīgos darbos.

5. Svarīgi norādījumi

Uzmanību! Lai izsargātos no elektrošoka, savainojumiem un aizdegšanās, lietojot elektroinstrumentus, ṣemiet vērā turpmāk minētos pamata drošības pasā-kumus. Pirms elektroinstrumenta lietošanas izlasiet visus šos drošības norādījumus un rūpīgi tos uzglabājiet.

Drošs darbs

1 Uzturiet savā darba vietā kārtību
- Nekārtība darba vietā var izraisīt nelaimes gadī-jumus.
2 Nemiet vērā vides ietekmi un nenovietojiet,
– elektroinstrumentus vietā, kur tie var salīt.
– Nelietojiet elektroinstrumentus mitrā vai slapjā vidē.
– Nodrošiniet labu darba vietas apgaismojumu.
– Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē.

3 Pasargājiet sevi no elektrošoka

- Nepieļaujiet Ķermeņa dalu pieskaršanos iezemētiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem).

4 Nelaidiet klāt bērnus!

- Nelaujiet citām personām pieskarties instrumentam vai vadam, nelaidiet klāt tās savā darba vietā.

5 Neizmantotus elektroinstrumentus uzglabājiet drošā

- sausā, augstu izvietotā vai slēgtā un bērniem nepieejamā vietā.

6 Nepārslogojiet savu elektroinstrumentu

- Tas darbojas labāk un drošāk norādītajā jaudas diapazonā.

7 Izmantojiet pareizo elektroierīci.

- Neizmantojiet mazjaudīgus elektroinstrumentus smagu darbu veikšanai.

– Nelietojiet elektroinstrumentu tādiem mērķiem, kuriem tas nav paredzēts.

- Nelietojiet, piemēram, rokas ripzāgi, lai zāgētu zarus vai malkas pagales.

- Neizmantojiet elektroinstrumentu malkas zāgēšanai.

8 Valkājiet piemērotu apgērbu.

- Nevalkājiet platu apgērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaljas.

- Strādājot ārpus telpām, ieteicams izmantot neslī-došus apavus.

– Garus matus nosedziet ar matu tīkliņu.

9 Lietojiet aizsargaprīkojumu

- Valkājiet aizsargbrilles.

- Veicot puteklainus darbus, lietojiet elpošanas masku.

10 Pievienojiet putekļu nosūcēju.

– Ja ir pieejamas putekļu nosūkšanas iekārtas un uztveršanas iekārtas pieslēgvietas, pārliecinieties, vai šīs iekārtas tiek pievienotas un pareizi lietotas.

– Darbs slēgtā telpā ir pieļaujams tikai, izmantojot piemērotu nosūcēju.

11 Neizmantojiet vadu mērķiem, kam tas nav paredzēts

- Nelietojiet vadu, lai izvilktu kontaktdakšu no kontaktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm.

12 Nodrošiniet darba materiālu

- Lietojiet iespīlēšanas mehānismus vai skrūvspīles, lai nostiprinātu darba materiālu. Tā to var noturēt drošāk nekā ar roku, un ierīci ir iespējams vadīt ar abām rokām.

- Strādājot ar gariem darba materiāliem, nepieciešams papildu paliktnis (galds, sols u. c.), lai nepieļautu ierīces apgāšanos.

– Vienmēr stingri piespiediet darba materiālu pret darba virsmu un atbalstu, lai novērstu darba materiāla ľodzīšanos vai sagriešanos.

13 Izvairieties no neraksturīgas stājas.

– Nodrošiniet stabilu pozīciju un vienmēr saglabājiet līdzsvaru.

- Nepieļaujiet neērtus roku stāvokļus, kad pēkšņa noslīdējuma dēļ viena vai abas rokas varētu aizskart zāgripu.

14 Rūpīgi kopiet savus instrumentus.

– Uzturiet zāgēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk.

- levērojiet eljošanas un instrumentu nomainas norādījumus.

- Regulāri pārbaudiet elektroinstrumenta pieslēguma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam.

- Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti.

– Rūpējieties, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar ellu un smērvielu.

15 Izvelciet kontaktdakšu no kontaktligzdas.

– Nekad netīriet škēpeles, skaidas vai iespiestas koksnes dalīnas zāgripas darbības laikā.

- Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāgripu, urbi, frēzi.

16 Neatstājiet ievietotu instrumenta atslēgu.

- Pirms ieslēgšanas vienmēr pārbaudiet, vai ir no- ņemtas atslēgas un regulēšanas instrumenti.

17 Izvairieties no nejaušas iedarbināšanas.

- Pārliecinieties, vai slēdzis, ievietojot spraudni kontaktligzdā, ir izslēgts.

18 Izmantošanai ārpus telpām izmantojiet pagarinātāju.

- Ārpus telpām izmantojiet tikai šim nolūkam at- ļautos un atbilstoši marķētos pagarinātāja vadus.

– Vada spoli izmantojiet tikai notītā stāvoklī.

19 Esiet vienmēr piesardzīgs

- un pievērsiet uzmanību tam, ko jūs darāt. Strādājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies.

20 Pārbaudiet, vai elektroinstrumentam nav bojājumu

- Pirms elektroinstrumenta turpmākas izmantošanas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim.

- Pārbaudiet, vai kustīgās daļas darbojas nevainojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību.

- Kustīgo aizsargpārsegu nedrīkst nostiprināt atvērtā stāvoklī.

- Bojāti aizsargmehānismi un detajas atbilstoši jā-salabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi.

- Bojāti slēdži jānomaina klientu tehniskās apkalpošanas darbnīcā.

- Neizmantojiet neatbilstīgus vai bojātus pieslēgu-ma vadus.

– Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi.

21 UZMANIBU!

- Veicot dubultos slīpos zāgējumus, esiet īpaši uzmanīgi.

22 UZMANIBU!

- Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku.

23 Laujiet savu elektroinstrumentu saremontēt kvalificētam elektrikim.

- Šis elektroinstruments atbilst attiecīgajiem drošības noteikumiem. Remontu drīkst veikt tikai kvalificēts elektriķis, turklāt jāizmanto originālās rezerves daļas, citādi ar lietotāju var notikt nelai-mes gadījumi.

PAPILDU DROŠĪBAS NORĀDĪJUMI

1 Brīdinājums par piesardzības pasākumiem!

- Neizmantojiet bojātas vai deformētas zāgripas.

– Izmantojiet tikai ražotāja ieteiktās zāgripas, kas atbilst standartam EN 847-1.

– levērojiet, lai zāgējamam materiālam tiktu izvēlēta piemērota zāgripa.

– Valkājiet atbilstošus personiskās aizsardzības līdzekļus. Tajos ietilpst:

- ausu aizsargi kurluma riska mazināšanai;

- respirators putekļu ieelpošanas riska novēršanai.

- Rīkojoties ar zāgripām un raupjiem darba materiāliem, valkājiet aizsargcimdus. Zāgripas vienmēr pārnēsājiet praktiskā ietvarā.

– Valkājiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu.

- Zāgējot koksni, pieslēdziet elektroinstrumentam putekļu uztveršanas iekārtu. Putekļu rašanos ie-tekmē arī apstrādājamā materiāla veids, vietējās atdališanas (saķere vai avots) nozīme un pārsegu/ novirzītāju/vadīklu pareizs iestatījums.

- Neizmantojiet zāgripas no augstvērtīga sakausē-juma ātrgriezējtērauda (HSS tērauda).

2 Apkope un uzturēšana

- Veicot regulēšanas un apkopes darbus, katreiz atvienojiet kontaktdakšu.

- Troksni izraisa dažādi faktori, tostarp zāgripas kvalitāte, zāgripas un elektroinstrumenta stāvoklis. Pēc iespējas izmantojiet zāgripas, kas konstruētas trokšņa rašanās mazināšanai, regulāri veiciet elektroinstrumenta un instrumenta uzliktņu apkopi un, ja nepieciešams, remontu, lai mazinātu troksni.

- Par elektroinstrumenta, aizsargmehānismu vai instrumenta uzliktņa traucējumiem, tiklīdz tie tiek atklāti, ziņojiet par drošību atbildīgajai personali.

3 Drošs darbs

– Izmantojiet tikai tādas zāgripas, kuru maksimālais pieļaujamais apgriezienu skaits nav mazāks par maksimālo galda ripzāga vārpstas ātrumu un ku-ras ir piemērotas zāgējamam materiālam.
- Pārliecinieties, vai zāgripa nevienā stāvoklī neaizskar grozāmgaldu, kad pēc kontaktdakšas atvienošanas ar roku pagriežat zāgripu 45° un 90° leŋkī. Ja nepieciešams, vēlreiz noregulējiet zāga galvu.
- Transportējot elektroinstrumentu, izmantojiet tikai atbilstīgas transportēšanas iekārtas. Nekad neizmantojiet rīcībai vai transportēšanai aizsargmehānismus.
– levērojiet, lai transportēšanas laikā zāgripas apakšējā dāļa būtu nosegta, piem., ar aizsarg-mehānismu.
- levērojiet, ka jāizmanto tikai tādas starppaplāksnes un vārpstas gredzeni, kas ir piemēroti ražotāja norādītajam mērķim.
– Grīdai ap ierīci jābūt līdzenai, tīrai un brīvai no birstošām daljīnām, piemēram, zāgskaidām un atgriezumiem.
- Darba pozīcijai vienmēr jābūt sānis no zāgripas.
– Neaizvāciet atgriezumus vai citas detaļu daļas no zāgēšanas zonas, kamēr ierīce turpina darboties un zāga agregāts vēl nav miera stāvoklī.
– levērojiet, lai ierīce, ja tas ir iespējams, vienmēr būtu nostiprināta uz darbgalda vai galda.
- Garus darba materiālus zāgēšanas procesa beigās nostipriniet, lai tie nenokristu (piem., izman-tojiet pretripošanas statīvu vai ratīņus).

Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu darbību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju.

RÍCÍBAS AR ZÁGRIPÁM DROŠÍBAS NORÁDÍJUMI

1 Darba instrumentus uzstādiet tikai tad, ja pārzināt to lietošanu.
2 levērojiet maksimālo apgriezienu skaitu. Nedrīkst pārsniegt uz darba instrumenta norādīto maksimālo apgriezienu skaitu. Ja norādīts, ievērojiet apgriezienu skaita diapazonu.
3 levērojiet motora un zāgripas griešanās virzienu.

4 Neizmantojiet darba instrumentus ar plaisām. Atškirojiet ieplaisājušus darba instrumentus. Remonts nav atļauts.
5 Spriegojamās virsmas jānotīra no netīrumiem, smērvielām, ellas un ūdens.
6 Nav pieļaujama valīgu samazināšanas gredzenu vai ieliktņu izmantošana, lai ripzāga plātnēm samazinā-tu urbumu izmēru.
7 levērojiet, lai fiksētiem samazināšanas gredzeniem darba instrumenta nostiprināšanai būtu tāds pats diametrs un vismaz 1/3 no zāgējuma diametra.
8 Nodrošiniet, lai fiksëtie samazināšanas gredzeni būtu savstarpēji paralēli.
9 Rīkojieties ar darba instrumentiem uzmanīgi. Tos vislabāk uzglabāt oriģinālajā iepakojumā vai īpašās tvertnēs. Valkājiet aizsargcimdus, lai būtu drošāka satveršana un samazinātos savainojumu risks.
10 Pirms darba instrumentu lietošanas pārliecinieties, ka visi aizsargmehānismi ir pareizi uzstādīti.
11 Pirms darba pārliecinieties, ka izmantojamais darba instruments atbilst šā elektroinstrumenta prasībām un ir pareizi nostiprināts.
12 Komplektā pievienoto zāgripu izmantojiet tikai, lai zāgētu koksnī, nekad neizmantojiet metālu apstrādei.

Uzmanību! Lāzera starojums Neskatieties starā.

Lāzera 2. klase

Sargājiet sevi un apkārtējo vidi no nelaimes gadīju-miem, veicot atbilstīgus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.
• Nekad neskatieties tieši stara trajektorijā.
• Nekad nevērsiet lāzera staru pret atstarojošām virsmām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.
• Uzmanību! Ja netiek ṣemta vērā instrukcijā norādītā darba kārtība, var notikt bīstama staru iedarbība.
• Nekad neatveriet lāzera moduli. Neparedzēti var notikt staru iedarbība.
• Ja sagarināšanas zāgis netiek lietots ilgāku laiku, būtu jāizņem baterijas.
• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.
• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis.

Bateriju lietošanas drošības norādījumi

1 Vienmēr ievērojiet, lai baterijas tiktu ievietotas ar pareizu polaritāti (+ un -), kā norādīts uz baterijas
2 Nepieļaujiet bateriju īsslēgumu.
3 Neuzlādējiet atkārtoti neuzlādējamas baterijas.
4 Neuzlādējiet bateriju pārmērīgi!
5 Nedrīkst sajaukt vecas un jaunas baterijas, kā arī dažādu tipu vai ražotāju baterijas! Vienlaikus jānomaina visas viena komplekta baterijas.

6 Izlietotas baterijas nekavējoties jāizņem no ierīces un pareizi jāutilizē! Neizmetiet baterijas mājsaimniecības atkritumos. Bojātas vai izmantotas baterijas jānodod otrreizējai pārstrādei saskaņā ar direktīvu 2006/66/EK. Nododiet atpakal baterijas un/vai ierīci, izmantojot piedāvātās savākšanas ietaises. Informāciju par utilizēšanas iespējām varat saņemt savā pagasta pārvaldē vai pilsētas/novada domē.
7 Nesakarsējiet baterijas!
8 Nemetiniet un nelodējiet tieši pie baterijām!
9 Neizjauciet baterijas!
10 Nedeformējiet baterijas!
11 Nemetiet baterijas ugunī!
12 Uzglabājiet baterijas bērniem nepieejamā vietā.
13 Neļaujiet bērniem nomainīt baterijas bez uzraudzības!
14 Neuzglabājiet baterijas uguns, plīts vai citu siltuma avotu tuvumā. Nenovietojiet bateriju tiešos saules staros, nelietojiet un neglabājiet to karstā laikā transportlīdzekļos.
15 Nelietotas baterijas glabājiet originālajā iepakoju-mā un neglabājiet tās metāla priekšmetu tuvumā. Nesajauciet un neizmētājiet izpakotas baterijas! Tas var izraisīt baterijas īsslēgumu un līdz ar to bojājumus, apdegumus vai pat ugunsgrēku.
16 Izņemiet baterijas no ierīces, ja ilgāku laiku tā netiek lietota, izņēmums ir ārkārtas gadījumiem paredzēta ierīce!
17 Baterijas, kurām ir izplūdis šķidrums, NEKAD neaizskariet bez atbilstīgiem aizsarglīdzekļiem. Ja izplūdušais šķidrums saskaras ar ādu, nekavējoties noskalojiet attiecīgo ādas zonu tekošā ūdenī. Nekādā ziņā nepieļaujiet šķidruma nokļūšanu acīs un mutē. Ja tas tomēr notiek, nekavējoties vērsieties pie ārsta.
18 Pirms bateriju ievietošanas notīriet akumulatora kontaktus un arī ierīces attiecīgos kontaktus.

6. Tehniskie dati

Mainstrāvas motors 220 - 240 V ~ 50Hz
Jauda 1500 vati
Darba režīms S6 25%*
Apgriezienu skaits tukš-gaitā n0	5000 min-1
Cietmetāla zāgripa	ø 210 x ø 30 x 2,6 mm
Zobu skaits 24
Slīpuma leņķis	-45° / 0°/ +45°
Slīpais zāgējums	No 0° līdz 45° pa kreisi
Zāga platums 90° leņķī	340 x 58 mm
Zāga platums 45° leņķī	240 x 58 mm
Zāga platums 2 x 45° leņķī (dubultais slīpais zāgē-jums)	240 x 32 mm
Aizsardzības klase	II
Svars	ca. 17 kg

Lāzera klase	2
Lāzera vilņa garums	650 nm
Lāzera jauda	≤ 1 mW
Lāzera moduļa elektroap-gāde	2 x 1,5 V Micro (AAA)

* Darba režīms S6, nepārtraukts periodisks režīms. Režīmu veido palaides laiks, konstantas slodzes laiks un tukšgaitas laiks. Darbības laiks sasniedz 10 min, relatīvais ieslēgšanas laiks ir 25% no darbības laika.

Darba materiāla augstumam jābūt vismaz 3 mm un platumam – vismaz 10 mm. levērojiet, lai darba materiāls vienmēr būtu iespīlēts ar iespīlēšanas mehānismu.

Troksnis

Trokšna un vibrācijas parametri noteikti atbilstoši standarta EN 61029 prasībām.

Skañas spiediena līmenis L_pA	99.6 dB(A)
Kļūda K_pA	3 dB
Skañas jaudas līmenis L_WA	112.6 dB(A)
Kļūda K_WA	3 dB

Valkājiet ausu aizsargus.

Trokšnu iedarbība var izraisīt dzirdes zudumu.

Atlikušie riski

Elektroinstruments ir konstruēts atbilstoši tehniskās attīstības līmenim un atzītiem drošības tehnikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot neat-bilstīgus elektropieslēguma vadus.
• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.
• Atlikušos riskus var mazināt, ja tiek ievēroti „drošības norādījumi” un „noteikumiem atbilstoša lietošana”, kā arī lietošanas instrukcija kopumā.
• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spiediens zāgējot ātri sabojā zāgripu, kas rada ierīces jaudas samazināšanos apstrādes laikā un zāgējuma precizitātes samazināšanos.
• Zāgējot plastmasas materiālus, vienmēr izmantojiet spīles: detaļas, kas jāzāgē, vienmēr jānofiksē starp spīlēm.
• Nepieļaujiet nejaušu ierīces iedarbošanos: ievietojot kontaktdakšu kontaktligzdā, nedrīkst nospiest iedarbināšanas taustiną.
• Izmantojiet instrumentu, kas ieteikts šajā instrukcijā. Tā panāksiet, ka sagarināšanas zāgim ir optimāla jauda.
• Kad ierīce darbojas, netuviniet rokas darba zonai.
• Pirms regulēšanas vai apkopes darbiem atlaidiet iedarbināšanas taustiņu un atvienojiet tīkla spraudni.

7. Darbības pirms lietošanas sākšanas

• lerīce stabili jāuzstāda, pieskrūvējot to uz darbgalda, paliktņa u.tml.
• Pirms lietošanas sākšanas pareizi jāuzstāda visi pārsegi un drošības mehānismi.
  • Zāgripai jāgriežas brīvi.
• Raugieties, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piemēram, naglu, skrūvju utt.
• Pirms ierīces ieslēgšanas vai izslēgšanas pārlieci-nieties, ka zāgripa ir pareizi uzmontēta un kustīgās detaļas kustas brīvi.
• Pirms ierīces pieslēgšanas pārliecinieties, ka uz datu plāksnītes norādītā informācija sakrīt ar elektrotīkla parametriem.

8. Uzstādīšana un vadība

8.1 Zāga uzstādīšana (1/2/3/4/5. att.)

• Lai regulētu grozāmgaldu (14), atbrīvojiet fiksācijas skrūvi (26) par pat. 2 apgriezieniem.
• Pagrieziet grozāmgaldu (14) un rādītāju (12) vajadzīgajā skalas (13) leŋkī un nofiksējiet ar fiksācijas skrūvi (26).
• Viegli nospiežot ierīces galvu (4) uz leju un vienlaikus izvelkot sprosttapu (23) no motora stiprinājuma, zāgis tiek atbrīvots no apakšējās pozīcijas.
• lerīces galvu (4) pavērsiet uz augšu, līdz nofiksējas atblokēšanas svira (3).
• lespīlēšanas mehānismu (7) var nostiprināt pie ne-kustīgā zāggalda (15) gan kreisajā, gan labajā pusē. lespīlēšanas mehānismu (7) iespraudiet paredzētajā urbumā atbalstsliedes (16) aizmugurē un nostipriniet to ar spārnskrūvi.
• Piestipriniet darba materiāla paliktņus (8) pie nekustīgā zāggalda, kā redzams 5. attēlā, un nofiksējiet ar skrūvi (9).
• Atskrūvējiet fiksācijas skrūvi (22); ierīces galvu (4) var noliekt pa kreisi maks. 45° lenkī.

8.2 Atbalsta preciza regulēšana sagarināšanas zāgējumam 90° lenkī (1/6/7. att.)

• Atbalststūrenis nav iekļauts piegādes komplektā.
• lerīces galvu (4) nolieciet uz leju un nostipriniet ar sprostskrūvi (23).
• Atbrīvojiet fiksācijas skrūvi (22).
• Starp zāgripu (6) un grozāmgaldu (14) ievietojiet atbalststūreni (a).
• Pārvietojiet regulēšanas skrūvi (27) tiktāl, līdz leŋkis starp zāgripu (6) un grozāmgaldu (14) sasniedz 90°.
• Iestatijums nav jānofiksē, jo tas tiek izdarīts ar atspe-res spriegojumu.
• Pēc tam pārbaudiet lenķa rādījuma pozīciju. Ja nepieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 0° pozīcijā uz lenķa skalas (18) un atkal nostipriniet sprostskrūvi.

8.3 Sagarināšanas zāgējums 90° lenkī un grozāmgalds 0° lenkī (8. att.)

Ja zāgējuma platums ir apt. līdz 100 mm, zāga vilkšanas funkciju var nofiksēt ar fiksācijas skrūvi (20) aizmugures pozīcijā. Šajā pozīcijā ierīci var darbināt sagarināšanas režīmā. Ja zāgējuma platums ir platāks par 100 mm, jāpievērš uzmanība tam, lai fiksācijas skrūve (20) ir brīva un ierīces galva (4) – kustīga.

Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagarināšanas zāgējumiem jānofiksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksācijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bīdiet uz iekšu.
• Pärbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānofiksē tiktāl, līdz attālums starp atbalstsliedi (16a) un zāgripu (6) ir ne lielāks par 8 mm.
• Pirms zāgēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāgripu (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• lerīces galvu (4) novietojiet augšējā pozīcijā.
• lerīces galvu (4) aiz roktura (2) bīdiet uz aizmuguri un, ja nepieciešams, nofiksējiet šajā pozīcijā (atkarībā no zāgējuma platuma).
• Novietojiet zāgējamo koksnì pie atbalstsliedes (16) un uz grozāmgalda (14).
• Materiālu nostipriniet ar iespīlēšanas mehānismu (7) uz nekustīgā zāggalda (15), lai novērstu nobīdi zāgēšanas laikā.
• Nospiediet atblokēšanas sviru (3), lai atbrīvotu ierīces galvu (4).
• Nospiediet ieslēgšanas/izslēgšanas slēdzi (2), lai ieslēgtu motoru.
• Kad zāga vilkšanas vadīkla (21) ir nofiksēta,
• ierīces galvu (4) ar rokturi (1) vienmērīgi un ar vieglu spiedienu virziet uz leju, līdz zāgripa (6) ir pārzāgē-jusi darba materiālu.
• Kad zāga vilkšanas vadīkla (21) nav nofiksēta,
• ierīces galvu (4) velciet līdz galam uz priekšu. Rokturi (1) vienmērīgi un ar vieglu spiedienu nolaidiet līdz galam uz leju. Tagad ierīces galvu (4) lēnām un vienmērīgi virziet uz aizmuguri līdz galam, līdz zāgripa (6) ir pilnīgi pārzāgējusi darba materiālu.
• Pēc zāgēšanas pabeigšanas ierīces galvu atkal novietojiet augšējā miera stāvoklī un atlaidiet ieslēgšanas/izslēgšanas slēdzi (2).

Uzmanību! Atvilcējatspere automātiski atvelk ierīci uz augšu. Pēc zāgēšanas pabeigšanas neatlaidiet rokturi (1), bet gan lēni un ar vieglu pretspiedienu virziet ierīces galvu uz augšu.

8.4 Sagarināšanas zāgējums 90° lenkī un grozāmgalds 0°-45° lenkī (9. att.)

Ar sagarināšanas zāgi var veikt slīpos zāgējumus pa kreisi un pa labi 0°-45° lenkī pret atbalstsliedi.

Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagarināšanas zāgējumiem jānofiksē iekšējā pozīcijā.

- Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksācijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bīdiet uz iekšu.

• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānofiksē tiktāl, līdz attālums starp atbalstsliedi (16a) un zāgripu (6) ir ne lielāks par 8 mm.
• Pirms zāgēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāgripu (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• Atskrūvējiet fiksācijas skrūvi (26).
• Ar rokturi (11) noregulējiet grozāmgaldu (14) vajadzīgajā lenķī. Rādītājam (12) uz grozāmgalda jāsaskan ar vajadzīgo skalas (13) lenķa lielumu uz nekustīgā zāggalda (15).
• Atkārtoti pievelciet fiksācijas skrūvi (26), lai nofiksētu grozāmgaldu (14).
• Veiciet zāgējumu, kā norādīts 8.3. punktā.

8.5 Atbalsta precīza regulēšana slīpajam zāgējumam 45° leŋkī (1/10/11. att.)

• Atbalststūrenis nav iekļauts piegādes komplektā.
• lerīces galvu (4) nolieciet uz leju un nostipriniet ar sprostskrūvi (23).
• Grozāmgaldu (14) nofiksējiet 0° pozīcijā.
• Atbrīvojiet fiksācijas skrūvi (22) un ar rokturi (1) nolie- ciet ierīces galvu (4) pa kreisi 45° lenkī.
• Starp zāgripu (6) un grozāmgaldu (14) ievietojiet 45° atbalststūreni (b).
• Pārvietojiet regulēšanas skrūvi (28) tiktāl, līdz lenkis starp zāgripu (6) un grozāmgaldu (14) sasniedz precīzi 45°.
• Iestatījums nav jānofiksē, jo tas tiek izdarīts ar atspe-res spriegojumu.
• Pēc tam pārbaudiet lenķa rādījuma pozīciju. Ja nepieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 45° pozīcijā uz lenķa skalas (18) un atkal nostipriniet sprostskrūvi.

8.6 Slipais zagējums 0°-45° lenkī un grozāmgalds 0° lenkī (1/2/12. att.)

Ar sagarināśanas zāgi var veikt slīpos zāgējumus pa kreisi 0°-45° leŋkī pret darba virsmu. Uzmanību! Pārbīdāmā atbalstsliede (16a) slīpajiem zāgējumiem (ar noliektu zāga galvu) jānofiksē ārējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksācijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bīdiet uz āru.
• Pärbidämä atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānofiksē tiktāl, līdz attālums starp atbalstsliedi (16a) un zāgripu (6) ir vismaz 8 mm.
• Pirms zāgēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāgripu (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• lerīces galvu (4) novietojiet augšējā pozīcijā.
• Grozāmgaldu (14) nofiksējiet 0° pozīcijā.
• Atskrūvējiet fiksācijas skrūvi (22) un ar rokturi (1) no- lieciet ierīces galvu (4) pa kreisi, līdz rādītājs (19) rā- da vajadzīgo lenka lielumu uz skalas (18).
• Atkal pievelciet fiksācijas skrūvi (22).
• Veiciet zāgējumu, kā norādīts 8.3. punktā.

8.7 Slīpais zāgējums 0°-45° lenkī un grozāmgalds 0°-45° lenkī (2/4/13. att.)

Ar sagarināšanas zāgi var veikt slīpos zāgējumus pa kreisi 0°-45° lenkī pret darba virsmu un vienlaikus 0°-45° lenkī pret atbalstsliedi (dubultais slīpais zāgējums). Uzmanību! Pārbīdāmā atbalstsliede (16a) slīpajiem zāgējumiem (ar noliektu zāga galvu) jānofiksē ārējā po-zīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) fiksācijas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bīdiet uz āru.
• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānofiksē tiktāl, līdz attālums starp atbalstsliedi (16a) un zāgripu (6) ir vismaz 8 mm.
• Pirms zāgēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāgripu (6) nav iespējama sadursme.
• Atkal pievelciet fiksācijas skrūvi (16b).
• lerīces galvu (4) novietojiet augšējā pozīcijā.
• Atbrīvojiet grozāmgaldu (14), atbrīvojot fiksācijas skrūvi (26).
• Ar rokturi (11) noregulējiet grozāmgaldu (14) vajadzīgajā lenkī (sk. arī 8.4. punktu).
• Atkārtoti pievelciet fiksācijas skrūvi (26), lai nofiksētu grozāmgaldu.
• Atbrīvojiet fiksācijas skrūvi (22).
• Ar rokturi (1) nolieciet ierīces galvu (4) pa kreisi vajadzīgajā leŋkī (sk. arī 8.6. punktu).
• Atkal pievelciet fiksācijas skrūvi (22).
  • Veiciet zāgējumu, kā norādīts 8.3. punktā.

8.8 Zāgējuma dziljuma ierobežotājs (3/14. att.)

• Ar skrūvi (24) var laideni noregulēt zāgējuma dziljumu. Šim nolūkam atskrūvējiet skrūves (24) rievoto uzgriezni. Atvirziet zāgējuma dziljuma ierobežotāja (25) atbalstu uz āru. Noregulējiet vajadzīgo zāgējuma dziljumu, ieskrūvējot vai izskrūvējot skrūvi (24). Pēc tam atkal pievelciet skrūves (24) rievoto uzgriezni.
• Pārbaudiet regulējumu, veicot izmēginājuma zāgē-jumu.

8.9 Zāgskaidu uztvērējs (1. att.)

Zāgis ir aprīkots ar uztvērēju (17) zāgskaidu savākšanai.

Saspiediet putekļu maisiņa metāla gredzena spārniņus un piestipriniet maisiņu izplūdes atverē motora zonā.

Zāgskaidu uztvērēju (17) var iztukšot, attaisot rāvējslē-dzēju uztvērēja apakšā.

8.10 Zāgripas nomaiņa (15/16/17/18. att.) Izvelciet kontaktdakšu!

Uzmanību!

Nomainot zāgripu, lietojiet aizsargcimdus! Savainojumu risks!

• lerīces galvu (4) pārvirziet uz augšu.
• Atbrīvojiet virzītājskavas (37) skrūvi (e), lai tā būtu brīva un to varētu pārbīdīt uz leju.
• Nospiediet atblokēšanas sviru (3). Atvēziet zāgripas aizsargu (5) tiktāl uz augšu tā, lai zāgripas aizsarga (5) padzilinājums atrastos virs atloka skrūves (29).

• Ar vienu roku uzlieciet iekšējā seštūra atslēgu (d) uz atloka skrūves (29).

• Turiet iekšējā seštūra atslēgu (d) un lēnām aizveriet zāgripas aizsargu (5), līdz tas atrodas pie iekšējā seštūra atslēgas (d).

• Stingri saspiediet zāga ass fiksatoru (31) un lēnām grieziet atloka skrūvi (29) pulksteņrādītāju kustības virzienā. Pēc maks. viena apgrieziena zāga ass fiksators (31) nofiksējas.
• Tagad ar mazliet lielāku spēku atskrūvējiet atloka skrūvi (29) pulksteņrādītāja virzienā.
• Pavisam izskrūvējiet atloka skrūvi (29) un noņemiet ārējo atloku (30).
• Nonemiet zāgripu (6) no iekšējā atloka (32) un izvelciet uz leju.
• Rūpīgi notīriet atloka skrūvi (29), ārējo atloku (30) un iekšējo atloku (32).
• lelieciet jauno zāgripu (6), veicot iepriekš minētās darbības apgrieztā secībā, un nostipriniet.
• Uzmanību! Zobu zāgējuma slīpumam, t.i., zāgripas (6) griešanās virzienam, jāsakrīt ar bultiņas virzienu uz korpusa.
• Novietojiet pozīcijā virzītājskavu (37) un atkal pievelciet skrūvi (e).
• Pirms darba turpināšanas pārbaudiet aizsargmehānismu darbību.
• Uzmanību! Katreiz pēc zāgripas nomaiņas pārbaudiet, vai zāgripa (6) gan vertikālā stāvoklī, gan noliekta 45° leŋkī brīvi griežas galda ieliktnī (10).
• Uzmanību! Zāgripas (6) nomaiņa un izlīdzināšana jāveic pienācīgi.

8.11 Lāzera lietošana (3/19/20. att.)

• leslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pavirziet pozīcijā „1”. Uz apstrādājamā darba materiāla tiek projicēta viena lāzera līnija, kura norāda precīzu zāgējuma virzību.
• Izslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa-virziet pozīcijā „0”.
• Bateriju nomaiņa: izslēdziet lāzeru (33). Noņemiet bateriju nodalījuma vāciņu (36). Izņemiet baterijas un nomainiet ar jaunām (2 x 1,5 V, veids R03,
• LR 03 mikro, AAA). levietojot baterijas, pievērsiet uzmanību pareiziem poliem. Atkal aizveriet bateriju nodalījumu (35).

8.12 Lāzera regulēšana (21. att.)

Ja lāzers (33) vairs nerāda pareizu zāgēšanas līniju, tas ir jānoregulē. Šim nolūkam atveriet skrūves (38) un noregulējiet lāzeru, pārbīdot to uz sāniem tā, lai lāzera stars skartu zāgripas (6) zobus.

9. Transportēšana

• Pievelciet fiksācijas skrūvi (26), lai nofiksētu grozām-galdu (14).
• Nospiediet atblokēšanas sviru (3), ierīces galvu (4) nospiediet uz leju un nofiksējiet ar sprosttapu (23). Tagad zāgis ir noblokēts apakšējā pozīcijā.
• Zāga vilkšanas funkciju nofiksējiet ar zāga vilkšanas vadīklas fiksācijas skrūvi (20) aizmugures pozīcijā.
• Pārnēsājiet ierīci, turot aiz nekustīgā zāggalda (15).

- Lai atkal uzstādītu ierīci, rīkojieties, kā aprakstīts 7. punktā.

10. Apkope

⚠ Bridinājums! Pirms jebkādiem regulēšanas, tehniskās uzturēšanas vai remonta darbiem izņemiet elektrotīkla kontaktdakšu

Vispārīgie apkopes pasākumi

Laiku pa laikam ar salveti noslaukiet skaidas un pu- tekļus no ierīces. Lai pagarināta instrumenta darbmū- žu, reizi mēnesī ieelļojiet rotējošās detaļas. Neeļlojiet motoru.

Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus.

Suku pārbaude

Jaunai ierīcei pārbaudiet oglu sukas pēc pirmajām 50 darba stundām vai pēc jaunu suku montāžas. Pēc pir-mās pārbaudes pārbaudiet ik pēc 10 darba stundām.

Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojāta atspere vai apejas stieple, ir jānomaina abas sukas.

Ja pēc demontāžas sukas tiek atzītas par lietojamām, tās var atkal uzstādīt.

11. Glabāšana

Glabājiet ierīci un tās piederumus tumšā, sausā un nesalstošā, kā arī bērniem nepieejamā vietā. leteicamā glabāšanas temperatūra ir 5-30°C.

Glabājiet elektroinstrumentu originālajā iepakojumā.

Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekliem vai mitrumu.

Uzglabājiet lietošanas instrukciju pie elektroinstrumenta.

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem no- teikumiem.

• Izstrādājums atbilst standarta EN 61000-3-11 prasībām un uz to attiecas speciālie pieslēgšanas noteikumi. Tas nozīmē, ka izmantošana pie brīvi izvēlētajām pieslēguma vietām nav pieļaujama.
• lerīce nelabvēlīgu tīkla parametru gadījumā var radīt pārejošas sprieguma svārstības.
• Ražojums ir paredzēts izmantošanai vienīgi pie pieslēguma vietām, kuras a) nepārsniedz maksimāli pieļaujamo tīkla pilno pretestību „Z“ (Zmax = 0.382 Ω), vai kurām ir b) tīkla spēja izturēt ilgstošu strāvas slodzi vismaz 100 A katrai fāzei.
• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uznēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, iz-pilda kādu no divām prasībām a) vai b).

Svarīgi norādījumi

Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkārtoti ieslēgt.

Bojāts elektropieslēguma vads

Elektropieslēguma vadiem bieži rodas izolācijas bojājumi.

To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;
• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;
• griezuma vietas pieslēguma vada pārbraukšanas dēl;
• izolācijas bojājumi, izraujot no sienas kontaktligzdas;
• plaisas izolācijas novecošanās dēl.

Šādus bojātus elektropieslēguma vadus nedrīkst izmantot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bojājumu. Pievērsiet uzmanību, lai pieslēguma vads nekarātos pie elektrotīkla.

Elektropieslēguma vadiem jäatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar markējumu H05VV-F.

Tipa markejuma uzdruka uz pieslēguma vada ir obligāta.

Mainstrāvas motors

• Elektrotikla spriegumam jäbüt 230 V\~.
• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrāt-milimetru škērsgriezumam.
  Pieslēgšanu un remontu drīkst veikt tikai kvalificēts elektrikis.
  Jautājumu gadījumā norādiet šādus datus:
• motora strāvas veids;
• ierīces datu plāksnītē norādītie dati;
• motora datu plāksnītē norādītie dati.

13. Utilizēšana un atkārtota izmantošana

Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. lepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Neizmetiet baterijas mājsaimniecības atkritumos, nemetiet ugunī vaiūdenī. Baterijas jāsavāc, jānodod atkārtotai pārstrādei vai jāutilizē videi draudzīgā veidā. Bojātās detalas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā veikalā vai pašvaldībā!

14. Traucējumu novēršana

Traucējums lespējamais	cēlonis Novēršana
Motors nedarbojas Bojāts	motors, vads vai spraudnis, sadeguši drošinātāji	Uzticiet ierīci pārbaudīt speciālistam. Nekad nelabojiet motoru paši. Bīstami! Pārbaudiet vai, ja nepieciešams, nomainiet drošinātājus
Motors iedarbinās lēni un nesasniedz darba ātrumu.	Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators	Uzticiet spriegumu pārbaudīt elektrotīklu darbi-niekam. Uzticiet motoru pārbaudīt speciālistam.Uzticiet kondensatoru nomainīt speciālistam
Motors ir pārāk skaļš Bojāti	tinumi, bojāts motors Uzticiet motoru pārbaudīt speciālistam
Motors nesasniedz pilnu jaudu.	Pārslogotas strāvas kēdes elektrotīkla sistēmā (lampas, citi motori u.c.)	Nelietojiet citas ierīces vai motorus tajā pašā strā-vas kēdē
Motors viegli pārkarst.	Motora pārslodze, motora nepietiekama dzesēšana	Novērsiet motora pārslodzi zāgējot, notīriet putekljus no motora, lai būtu nodrošināta motora optimāla dzesēšana
Samazināta zāgēšanas jauda zāgējot	Pārāk maza zāgripa (pārāk bieži asināta) Atkārtoti noregulējiet zāga agregāta gala atbalstu
Zāgējums ir raupjš vai vilņgains	Neasa zāgripa, zobu forma nav piemērota materiāla biezumam	Uzasiniet zāgripu vai uzstādiet piemērotu zāgripu
Detala izplīst vai sa-šķelas	Pārāk liels zāgēšanas spiediens vai zāgripa nav piemērota darbam	Uzstādiet piemērotu zāgripu

Kazalo:

Stran:

Acimredzami defekti ir jäpaziņo 8 dienu laikā no preces saņemšanas. Pretējā gadījumā pircēja tiesības pieprasīt atīlīdzību par šādiem defektiem ir spēkā neesošas. Mēs dodam garantiju savām iekārtām, ja pircējs pret tām atbilstoši izturas garantijas laikā. Mēs apņemamies bez maksas pięgādāt jebkuru rezerves daļu, kas iespējams kluvusi nelietojama bojātu materiālu vai ražošanas defektu dēļ šajā laika periodā. Attiecībā uz rezerves daļām, kuras nav mūsu ražotas, mēs garantējam

tikai gadijumā, ja mums ir garantija no saviem piegādātājiem. Jauno detaļu uzstādīšanas izmaksas ir jāuzņemas pircējam. Pirkuma atcelšana vai pirkuma cenas samazināšana, kā arī jebkuras citas prasības par bojājumu atlīdzināšanu netiek izskatītas.

Garantija LT
