LIETOŠANAS INSTRUKCIJA HM100Lxu SCHEPPACH

Šķērszāģis, sagarināšanas zāģis un leņķzāģis Tulkošana no oriģinālā lietošanas instrukcija

Tikai attiecībā uz ES valstīm. Neutilizējiet elektriskas ierīces kopā ar sadzīves atkritumiem! Ievērojot Eiropas Direktīvu 2012/19/EK par elektrisko un elektronisko iekārtu atkritumiem un tās ieviešanu saskaņā ar nacionālo likumdošanu, elektriskas ierīces, kas nokalpojušas savu mūžu, ir jāsavāc dalīti un jāatgriež videi draudzīgās pārstrādes vietās.

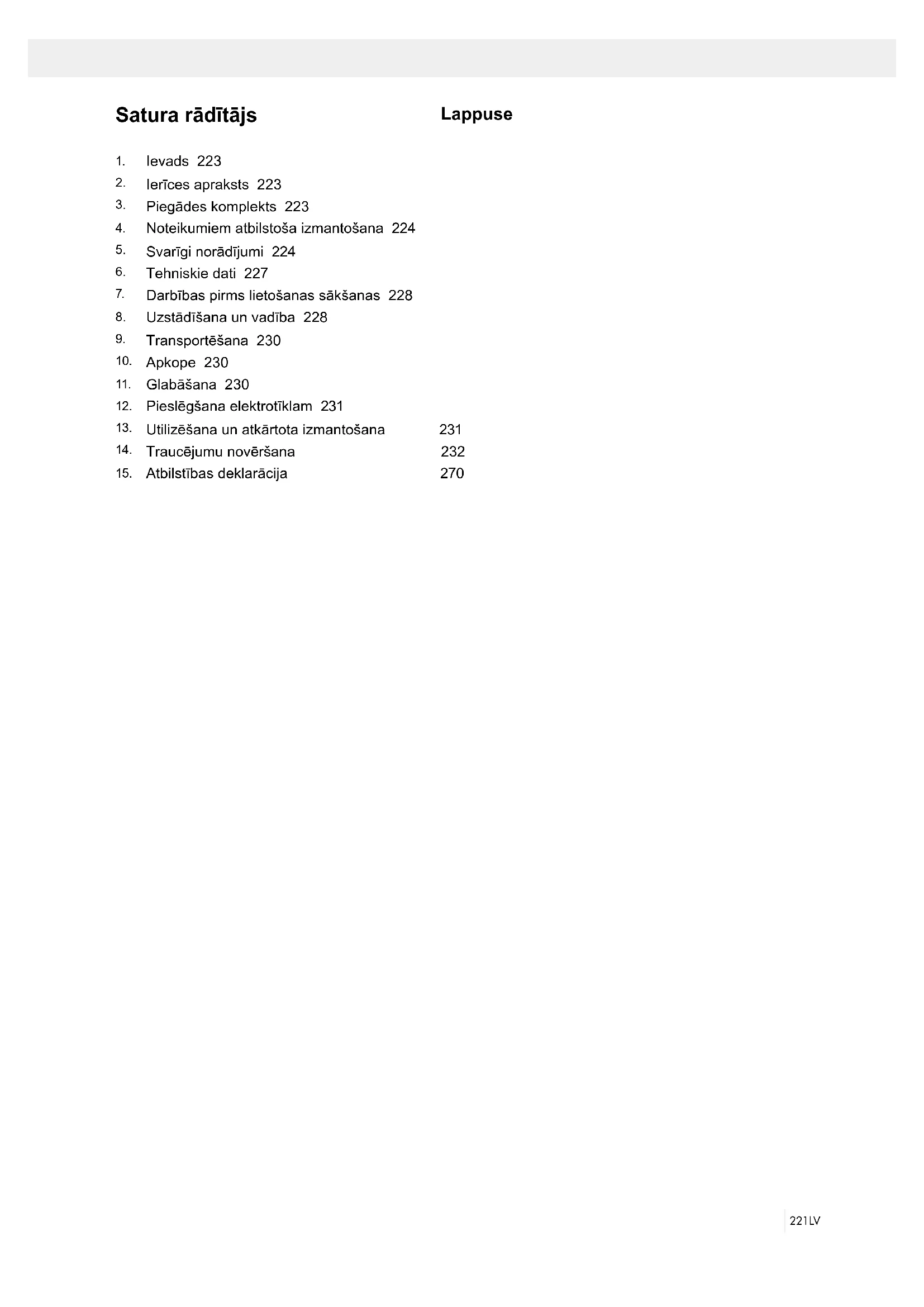

Ierīces apraksts 223

Noteikumiem atbilstoša izmantošana 224

Svarīgi norādījumi 224

Darbības pirms lietošanas sākšanas 228

Uzstādīšana un vadība 228

Pieslēgšana elektrotīklam 231

Utilizēšana un atkārtota izmantošana 231

Traucējumu novēršana 232

Atbilstības deklarācija 270222 LV

Pirms lietošanas sākšanas izlasiet un ievērojiet lietošanas instrukciju un drošības norādījumus!

Uzmanību! Savainojumu risks! Neaiztieciet strādājošu zāģa plātni!

Uzmanību! Lāzera starojums!

Rodoties putekļiem, lietojiet elpošanas masku! Simbolu, kas atrodas uz ierīces, skaidrojums223LV

RAŽOTĀJS: scheppach Fabrikation von Holzbearbeitungsmaschinen GmbH Günzburger Straße 69 D-89335 Ichenhausen GODĀTAIS KLIENT! Vēlam prieku un sekmes, strādājot ar šo jauno ierīci. NORĀDĪJUMS. Šīs ierīces ražotājs saskaņā ar spēkā esošo likumu par ražotāja atbildību par ražojumu kvalitāti nav atbildīgs par zaudējumiem, kas rodas šai ierīcei vai šīs ierīces dēļ saistībā ar:

• nelietpratīgu apkalpošanu,

• apkopes norādījumu neievērošanu,

• remontdarbiem, kurus bez pilnvarojuma veikusi tre- šā puse,

• neoriģinālu rezerves daļu uzstādīšanu un nomainī- šanu,

• noteikumiem neatbilstošu izmantošanu,

• elektroietaises darbības atteici, neievērojot spēkā esošos noteikumus par elektroierīču lietošanu un VDE noteikumus 0100, DIN 57113 / VDE0113. Ievērojiet! Pirms montāžas un ekspluatācijas sākšanas izlasiet vi- su lietošanas instrukcijas tekstu. Šai lietošanas instrukcijai jāpalīdz jums iepazīt elek- troierīci un izmantot to atbilstoši paredzētajam mērķim. Lietošanas instrukcijā ir sniegti svarīgi norādījumi par drošu, pareizu un ekonomisku darbu ar elektroinstru- mentu, lai izvairītos no riskiem, ietaupītu remonta iz- devumus, samazinātu dīkstāves laikus un palielinātu elektroinstrumenta uzticamību un darbmūžu. Papildus šīs lietošanas instrukcijas drošības noteiku- miem noteikti jāievēro attiecīgajā valstī spēkā esošie noteikumi par elektroinstrumenta lietošanu. Glabājiet lietošanas instrukciju pie elektroinstrumenta plastikāta maisiņā, sargājot no netīrumiem un mitru- ma. Pirms darba sākšanas tā jāizlasa un rūpīgi jāievē- ro ikvienai ierīci apkalpojošajai personai. Ar elektroins- trumentu drīkst strādāt tikai tās personas, kas pārzina elektroinstrumenta lietošanu un ir instruētas par ris- kiem, kas ir saistīti ar elektroinstrumenta lietošanu. Jā- ievēro noteiktais minimālais vecums. Papildus šajā lietošanas instrukcijā sniegtajiem drošī- bas norādījumiem un attiecīgās valsts īpašajiem notei- kumiem jāievēro vispāratzītie tehnikas noteikumi par kokapstrādes iekārtu lietošanu. Mēs neuzņemamies atbildību par nelaimes gadījumiem vai zaudējumiem, kas rodas, ja neņem vērā šo instruk- ciju un drošības norādījumus.

2. Ierīces apraksts (1.-21. att.)

2. Ieslēgšanas/izslēgšanas slēdzis

3. Atbloķēšanas svira

5. Kustīgs zāģripas aizsargs

7. Iespīlēšanas mehānisms

9. Detaļu paliktņa ksācijas skrūve

15. Nekustīgs zāģgalds

16a. Pārbīdāma atbalstsliede 16b. Fiksācijas skrūve

17. Zāģskaidu uztvērējs

20. Zāģa vilkšanas vadīklas ksācijas skrūve

21. Zāģa vilkšanas vadīkla

22. Fiksācijas skrūve

24. Zāģējuma dziļuma ierobežošanas skrūve

25. Zāģējuma dziļuma ierobežotāja atbalsts

26. Grozāmgalda ksācijas skrūve

27. Regulēšanas skrūve (90°)

28. Regulēšanas skrūve (45°)

32. Iekšējais atloks

34. Lāzera ieslēgšanas/izslēgšanas slēdzis

35. Bateriju nodalījums

36. Bateriju nodalījuma vāciņš

a) 90° atbalststūrenis (nav iekļauts piegādes komplektā) b) 45° atbalststūrenis (nav iekļauts piegādes komplektā) c) atspere d) iekšējā sešstūra atslēga, 6 mm

3. Piegādes komplekts

• Atveriet iepakojumu un uzmanīgi izņemiet ierīci.

• Noņemiet iepakojuma materiālu, kā arī iepakojuma un transportēšanas stiprinājumus (ja tādi ir).

• Pārbaudiet, vai piegādes komplekts ir pilnīgs.

• Pārbaudiet, vai ierīce un piederumi transportēšanas laikā nav bojāti.

• Ja iespējams, uzglabājiet iepakojumu līdz garantijas termiņa beigām.224 LV UZMANĪBU Ierīce un iepakojuma materiāls nav rotaļlietas! Bēr- ni nedrīkst rotaļāties ar polimēru materiāla maisi- ņiem, plēvēm un sīkām detaļām! Pastāv norīšanas un nosmakšanas risks!

• Šķērszāģis, sagarināšanas zāģis un leņķzāģis

• 1 gab. iespīlēšanas mehānisms (7)

• 2 gab. detaļu paliktnis (8)

• Zāģskaidu uztvērējs (17)

• Iekšējā sešstūra atslēga (d)

• Iekšējā sešstūra atslēga 3 mm (e)

4. Paredzētā izmantošana

Šķērszāģis, sagarināšanas zāģis un leņķzāģis ir pare- dzēts koksnes un plastmasas sagarināšanai atbilstoši ierīces izmēram. Zāģis nav piemērots malkas zāģēša- nai. Brīdinājums! Neizmantojiet šo ierīci materiālu, kas nav norādīti lietošanas instrukcijā, zāģēšanai. Brīdinājums! Komplektā piegādātā zāģripa ir paredzē- ta tikai koka zāģēšanai! Neizmantojiet to plastmasas zāģēšanai! Ierīci drīkst lietot tikai tai paredzētajiem mērķiem. Ierī- ces lietošana citiem mērķiem ir uzskatāma par noteiku- miem neatbilstošu. Par jebkāda veida bojājumiem vai savainojumiem, kas izriet no šādas lietošanas, ir atbil- dīgs lietotājs/operators un nevis ražotājs. Drīkst izman- tot tikai ierīcei piemērotas zāģripas. Ir aizliegts izmantot visu veidu griezējdiskus. Paredzētajam mērķim atbilstoša lietošana ietver arī lie- tošanas instrukcijā minēto drošības noteikumu, kā arī montāžas instrukcijas un lietošanas norādījumu ievē- rošanu. Personām, kas lieto ierīci un veic tās apkopi, ierīce jā- pārzina, un tām jābūt informētām par iespējamiem ris- kiem. Turklāt precīzi jāievēro spēkā esošie nelaimes gadīju- mu novēršanas noteikumi. Jāievēro arī vispārīgie noteikumi arodmedicīnas un dro- šības tehnikas jomā. Patvaļīga izmaiņu veikšana ierīcē pilnībā atbrīvo ražo- tāju no atbildības par izmaiņu dēļ radušos kaitējumu.

• pieskaršanās zāģripai nenosegtā zāģa zonā;

• strādājošas zāģripas aizskaršana (sagriešanās sa- vainojumi);

• detaļu un to daļu atsitiens;

• bojātas zāģripas metāla daļiņu izmete;

• dzirdes traucējumi, ja netiek lietoti nepieciešamie au- su aizsargi;

• veselībai kaitīgu koka putekļu emisija, lietojot ierīci slēgtās telpās. Ņemiet vērā, ka mūsu ierīces noteikumiem atbilstošā veidā nav konstruētas komerciālai, amatnieciskai vai rūpnieciskai izmantošanai. Mēs neuzņemamies garan- tiju, ja ierīci izmanto komerciālos, amatniecības vai rūp- niecības uzņēmumos, kā arī līdzīgos darbos.

5. Svarīgi norādījumi

Uzmanību! Lai izsargātos no elektrošoka, savaino- jumiem un aizdegšanās, lietojot elektroinstrumentus, ņemiet vērā turpmāk minētos pamata drošības pasā- kumus. Pirms elektroinstrumenta lietošanas izlasiet vi- sus šos drošības norādījumus un rūpīgi tos uzglabājiet. Drošs darbs 1 Uzturiet savā darba vietā kārtību – Nekārtība darba vietā var izraisīt nelaimes gadī- jumus. 2 Ņemiet vērā vides ietekmi un nenovietojiet, – elektroinstrumentus vietā, kur tie var salīt. – Nelietojiet elektroinstrumentus mitrā vai slapjā vidē. – Nodrošiniet labu darba vietas apgaismojumu. – Nelietojiet elektroinstrumentus ugunsnedrošā vai sprādzienbīstamā vidē. 3 Pasargājiet sevi no elektrošoka – Nepieļaujiet ķermeņa daļu pieskaršanos iezemē- tiem priekšmetiem (piem., caurulēm, radiatoriem, plītīm, ledusskapjiem). 4 Nelaidiet klāt bērnus! – Neļaujiet citām personām pieskarties instrumen- tam vai vadam, nelaidiet klāt tās savā darba vietā. 5 Neizmantotus elektroinstrumentus uzglabājiet drošā – sausā, augstu izvietotā vai slēgtā un bērniem ne- pieejamā vietā. 6 Nepārslogojiet savu elektroinstrumentu – Tas darbojas labāk un drošāk norādītajā jaudas diapazonā. 7 Izmantojiet pareizo elektroierīci. – Neizmantojiet mazjaudīgus elektroinstrumentus smagu darbu veikšanai. – Nelietojiet elektroinstrumentu tādiem mērķiem, kuriem tas nav paredzēts. – Nelietojiet, piemēram, rokas ripzāģi, lai zāģētu zarus vai malkas pagales. – Neizmantojiet elektroinstrumentu malkas zāģē- šanai. 8 Valkājiet piemērotu apģērbu. – Nevalkājiet platu apģērbu vai nelietojiet rotaslietas, ko var satvert ierīces kustīgās detaļas. – Strādājot ārpus telpām, ieteicams izmantot neslī- došus apavus. – Garus matus nosedziet ar matu tīkliņu. 9 Lietojiet aizsargaprīkojumu – Valkājiet aizsargbrilles. – Veicot putekļainus darbus, lietojiet elpošanas masku.225LV 10 Pievienojiet putekļu nosūcēju. – Ja ir pieejamas putekļu nosūkšanas iekārtas un uztveršanas iekārtas pieslēgvietas, pārliecinie- ties, vai šīs iekārtas tiek pievienotas un pareizi lietotas. – Darbs slēgtā telpā ir pieļaujams tikai, izmantojot piemērotu nosūcēju. 11 Neizmantojiet vadu mērķiem, kam tas nav paredzēts – Nelietojiet vadu, lai izvilktu kontaktdakšu no kon- taktligzdas. Sargājiet vadu no karstuma, eļļas un asām šķautnēm. 12 Nodrošiniet darba materiālu – Lietojiet iespīlēšanas mehānismus vai skrūvspī- les, lai nostiprinātu darba materiālu. Tā to var no- turēt drošāk nekā ar roku, un ierīci ir iespējams vadīt ar abām rokām. – Strādājot ar gariem darba materiāliem, nepie- ciešams papildu paliktnis (galds, sols u. c.), lai nepieļautu ierīces apgāšanos. – Vienmēr stingri piespiediet darba materiālu pret darba virsmu un atbalstu, lai novērstu darba ma- teriāla ļodzīšanos vai sagriešanos. 13 Izvairieties no neraksturīgas stājas. – Nodrošiniet stabilu pozīciju un vienmēr saglabājiet līdzsvaru. – Nepieļaujiet neērtus roku stāvokļus, kad pēkšņa noslīdējuma dēļ viena vai abas rokas varētu aiz- skart zāģripu. 14 Rūpīgi kopiet savus instrumentus. – Uzturiet zāģēšanas instrumentus asus un tīrus, lai darbs veiktos labāk un drošāk. – Ievērojiet eļļošanas un instrumentu nomaiņas norādījumus. – Regulāri pārbaudiet elektroinstrumenta pieslēgu- ma vadu un bojājumu gadījumā uzticiet to salabot kompetentam speciālistam. – Regulāri pārbaudiet pagarinātājus un nomainiet tos, ja tie ir bojāti. – Rūpējieties, lai rokturi būtu sausi, tīri un nebūtu notraipīti ar eļļu un smērvielu. 15 Izvelciet kontaktdakšu no kontaktligzdas. – Nekad netīriet šķēpeles, skaidas vai iespiestas koksnes daļiņas zāģripas darbības laikā. – Ja nelietojat elektroinstrumentu, pirms apkopes un nomainot instrumentus, piem., zāģripu, urbi, frēzi. 16 Neatstājiet ievietotu instrumenta atslēgu. – Pirms ieslēgšanas vienmēr pārbaudiet, vai ir no- ņemtas atslēgas un regulēšanas instrumenti. 17 Izvairieties no nejaušas iedarbināšanas. – Pārliecinieties, vai slēdzis, ievietojot spraudni kon- taktligzdā, ir izslēgts. 18 Izmantošanai ārpus telpām izmantojiet pagarinātāju. – Ārpus telpām izmantojiet tikai šim nolūkam at- ļautos un atbilstoši marķētos pagarinātāja vadus. – Vada spoli izmantojiet tikai notītā stāvoklī. 19 Esiet vienmēr piesardzīgs – un pievērsiet uzmanību tam, ko jūs darāt. Strā- dājiet saprātīgi. Nelietojiet elektroinstrumentu, ja neesat koncentrējies. 20 Pārbaudiet, vai elektroinstrumentam nav bojājumu – Pirms elektroinstrumenta turpmākas izmantoša- nas rūpīgi jāpārbauda, vai aizsargmehānismi vai viegli bojātas detaļas darbojas nevainojami un atbilstoši paredzētajam mērķim. – Pārbaudiet, vai kustīgās daļas darbojas nevai- nojami, neaizķeras vai nav bojātas. Visas daļas pareizi jāuzmontē un jāizpilda visi nosacījumi, lai nodrošinātu nevainojamu elektroinstrumenta darbību. – Kustīgo aizsargpārsegu nedrīkst nostiprināt at- vērtā stāvoklī. – Bojāti aizsargmehānismi un detaļas atbilstoši jā- salabo atzītā remontdarbnīcā vai jānomaina, ja lietošanas instrukcijā nav norādīts citādi. – Bojāti slēdži jānomaina klientu tehniskās apkal- pošanas darbnīcā. – Neizmantojiet neatbilstīgus vai bojātus pieslēgu- ma vadus. – Nelietojiet elektroinstrumentus, kuriem nevar ieslēgt un izslēgt slēdzi. 21 UZMANĪBU! – Veicot dubultos slīpos zāģējumus, esiet īpaši uz- manīgi. 22 UZMANĪBU! – Citu darba instrumentu un piederumu lietošana var izraisīt savainošanās risku. 23 Ļaujiet savu elektroinstrumentu saremontēt kvali- cētam elektriķim. – Šis elektroinstruments atbilst attiecīgajiem dro- šības noteikumiem. Remontu drīkst veikt tikai kvalicēts elektriķis, turklāt jāizmanto oriģinālās rezerves daļas, citādi ar lietotāju var notikt nelai- mes gadījumi.

PAPILDU DROŠĪBAS NORĀDĪJUMI

1 Brīdinājums par piesardzības pasākumiem! – Neizmantojiet bojātas vai deformētas zāģripas. – Nomainiet nolietotu galda ieliktni. – Izmantojiet tikai ražotāja ieteiktās zāģripas, kas atbilst standartam EN 847-1. – Ievērojiet, lai zāģējamam materiālam tiktu izvēlēta piemērota zāģripa. – Valkājiet atbilstošus personiskās aizsardzības līdzekļus. Tajos ietilpst: – ausu aizsargi kurluma riska mazināšanai; – respirators putekļu ieelpošanas riska novēr- šanai. – Rīkojoties ar zāģripām un raupjiem darba ma- teriāliem, valkājiet aizsargcimdus. Zāģripas vienmēr pārnēsājiet praktiskā ietvarā. – Valkājiet aizsargbrilles. Darba laikā radušās dzirksteles vai no ierīces krītošas šķēpeles, skaidas un putekļi var izraisīt redzes zudumu. – Zāģējot koksni, pieslēdziet elektroinstrumentam putekļu uztveršanas iekārtu. Putekļu rašanos ie- tekmē arī apstrādājamā materiāla veids, vietējās atdalīšanas (saķere vai avots) nozīme un pārsegu/ novirzītāju/vadīklu pareizs iestatījums.226 LV – Neizmantojiet zāģripas no augstvērtīga sakausē- juma ātrgriezējtērauda (HSS tērauda). 2 Apkope un uzturēšana – Veicot regulēšanas un apkopes darbus, katrreiz atvienojiet kontaktdakšu. – Troksni izraisa dažādi faktori, tostarp zāģripas kvalitāte, zāģripas un elektroinstrumenta stāvok- lis. Pēc iespējas izmantojiet zāģripas, kas kons- truētas trokšņa rašanās mazināšanai, regulāri veiciet elektroinstrumenta un instrumenta uzliktņu apkopi un, ja nepieciešams, remontu, lai mazinātu troksni. – Par elektroinstrumenta, aizsargmehānismu vai instrumenta uzliktņa traucējumiem, tiklīdz tie tiek atklāti, ziņojiet par drošību atbildīgajai personai. 3 Drošs darbs – Izmantojiet tikai tādas zāģripas, kuru maksimālais pieļaujamais apgriezienu skaits nav mazāks par maksimālo galda ripzāģa vārpstas ātrumu un ku- ras ir piemērotas zāģējamam materiālam. – Pārliecinieties, vai zāģripa nevienā stāvoklī ne- aizskar grozāmgaldu, kad pēc kontaktdakšas atvienošanas ar roku pagriežat zāģripu 45° un 90° leņķī. Ja nepieciešams, vēlreiz noregulējiet zāģa galvu. – Transportējot elektroinstrumentu, izmantojiet ti- kai atbilstīgas transportēšanas iekārtas. Nekad neizmantojiet rīcībai vai transportēšanai aizsarg- mehānismus. – Ievērojiet, lai transportēšanas laikā zāģripas apakšējā daļa būtu nosegta, piem., ar aizsarg- mehānismu. – Ievērojiet, ka jāizmanto tikai tādas starppaplāk- snes un vārpstas gredzeni, kas ir piemēroti ražo- tāja norādītajam mērķim. – Grīdai ap ierīci jābūt līdzenai, tīrai un brīvai no birstošām daļiņām, piemēram, zāģskaidām un atgriezumiem. – Darba pozīcijai vienmēr jābūt sānis no zāģripas. – Neaizvāciet atgriezumus vai citas detaļu daļas no zāģēšanas zonas, kamēr ierīce turpina darboties un zāģa agregāts vēl nav miera stāvoklī. – Ievērojiet, lai ierīce, ja tas ir iespējams, vienmēr būtu nostiprināta uz darbgalda vai galda. – Garus darba materiālus zāģēšanas procesa bei- gās nostipriniet, lai tie nenokristu (piem., izman- tojiet pretripošanas statīvu vai ratiņus). Brīdinājums! Šis elektroinstruments darba laikā rada elektromagnētisko lauku. Šis lauks noteiktos apstākļos var traucēt aktīvo vai pasīvo medicīnisko implantu dar- bību. Lai mazinātu nopietnu vai nāvējošu savainojumu risku, personām ar medicīniskajiem implantiem pirms elektroinstrumenta lietošanas ieteicams konsultēties ar ārstu un ražotāju. RĪCĪBAS AR ZĀĢRIPĀM DROŠĪBAS NORĀDĪJUMI 1 Darba instrumentus uzstādiet tikai tad, ja pārzināt to lietošanu. 2 Ievērojiet maksimālo apgriezienu skaitu. Nedrīkst pārsniegt uz darba instrumenta norādīto maksimālo apgriezienu skaitu. Ja norādīts, ievērojiet apgriezie- nu skaita diapazonu. 3 Ievērojiet motora un zāģripas griešanās virzienu. 4 Neizmantojiet darba instrumentus ar plaisām. At- šķirojiet ieplaisājušus darba instrumentus. Remonts nav atļauts. 5 Spriegojamās virsmas jānotīra no netīrumiem, smērvielām, eļļas un ūdens. 6 Nav pieļaujama vaļīgu samazināšanas gredzenu vai ieliktņu izmantošana, lai ripzāģa plātnēm samazinā- tu urbumu izmēru. 7 Ievērojiet, lai ksētiem samazināšanas gredzeniem darba instrumenta nostiprināšanai būtu tāds pats diametrs un vismaz 1/3 no zāģējuma diametra. 8 Nodrošiniet, lai ksētie samazināšanas gredzeni būtu savstarpēji paralēli. 9 Rīkojieties ar darba instrumentiem uzmanīgi. Tos vislabāk uzglabāt oriģinālajā iepakojumā vai īpašās tvertnēs. Valkājiet aizsargcimdus, lai būtu drošāka satveršana un samazinātos savainojumu risks. 10 Pirms darba instrumentu lietošanas pārliecinieties, ka visi aizsargmehānismi ir pareizi uzstādīti. 11 Pirms darba pārliecinieties, ka izmantojamais darba instruments atbilst šā elektroinstrumenta prasībām un ir pareizi nostiprināts. 12 Komplektā pievienoto zāģripu izmantojiet tikai, lai zāģētu koksni, nekad neizmantojiet metālu apstrā- dei. Uzmanību! Lāzera starojums Neskatieties starā. Lāzera 2. klase

Sargājiet sevi un apkārtējo vidi no nelaimes gadīju- miem, veicot atbilstīgus piesardzības pasākumus!

• Neskatieties ar neaizsargātām acīm tieši lāzera starā.

• Nekad neskatieties tieši stara trajektorijā.

• Nekad nevērsiet lāzera staru pret atstarojošām virs- mām un cilvēkiem vai dzīvniekiem. Arī lāzera stars ar mazu jaudu var radīt acu bojājumus.

• Uzmanību! Ja netiek ņemta vērā instrukcijā norādī- tā darba kārtība, var notikt bīstama staru iedarbība.

• Nekad neatveriet lāzera moduli. Neparedzēti var no- tikt staru iedarbība.

• Ja sagarināšanas zāģis netiek lietots ilgāku laiku, bū- tu jāizņem baterijas.

• Lāzeru nedrīkst apmainīt pret cita tipa lāzeru.

• Lāzera remontu drīkst veikt tikai lāzera ražotājs vai viņa pilnvarots pārstāvis.227LV Bateriju lietošanas drošības norādījumi 1 Vienmēr ievērojiet, lai baterijas tiktu ievietotas ar pareizu polaritāti (+ un -), kā norādīts uz baterijas 2 Nepieļaujiet bateriju īsslēgumu. 3 Neuzlādējiet atkārtoti neuzlādējamas baterijas. 4 Neuzlādējiet bateriju pārmērīgi! 5 Nedrīkst sajaukt vecas un jaunas baterijas, kā arī dažādu tipu vai ražotāju baterijas! Vienlaikus jāno- maina visas viena komplekta baterijas. 6 Izlietotas baterijas nekavējoties jāizņem no ierīces un pareizi jāutilizē! Neizmetiet baterijas mājsaim- niecības atkritumos. Bojātas vai izmantotas bateri- jas jānodod otrreizējai pārstrādei saskaņā ar direk- tīvu 2006/66/EC. Nododiet atpakaļ baterijas un/vai ierīci, izmantojot piedāvātās savākšanas ietaises. Informāciju par utilizēšanas iespējām varat saņemt savā pagasta pārvaldē vai pilsētas/novada domē. 7 Nesakarsējiet baterijas! 8 Nemetiniet un nelodējiet tieši pie baterijām! 9 Neizjauciet baterijas! 10 Nedeformējiet baterijas! 11 Nemetiet baterijas ugunī! 12 Uzglabājiet baterijas bērniem nepieejamā vietā. 13 Neļaujiet bērniem nomainīt baterijas bez uzrau- dzības! 14 Neuzglabājiet baterijas uguns, plīts vai citu siltuma avotu tuvumā. Nenovietojiet bateriju tiešos saules staros, nelietojiet un neglabājiet to karstā laikā transportlīdzekļos. 15 Nelietotas baterijas glabājiet oriģinālajā iepakoju- mā un neglabājiet tās metāla priekšmetu tuvumā. Nesajauciet un neizmētājiet izpakotas baterijas! Tas var izraisīt baterijas īsslēgumu un līdz ar to bojājumus, apdegumus vai pat ugunsgrēku. 16 Izņemiet baterijas no ierīces, ja ilgāku laiku tā ne- tiek lietota, izņēmums ir ārkārtas gadījumiem pa- redzēta ierīce! 17 Baterijas, kurām ir izplūdis šķidrums, NEKAD ne- aizskariet bez atbilstīgiem aizsarglīdzekļiem. Ja izplūdušais šķidrums saskaras ar ādu, nekavējo- ties noskalojiet attiecīgo ādas zonu tekošā ūdenī. Nekādā ziņā nepieļaujiet šķidruma nokļūšanu acīs un mutē. Ja tas tomēr notiek, nekavējoties vērsie- ties pie ārsta. 18 Pirms bateriju ievietošanas notīriet akumulatora kontaktus un arī ierīces attiecīgos kontaktus.

Maiņstrāvas motors 220 - 240 V ~ 50Hz Jauda 2000 vati Darba režīms S6 25%* Apgriezienu skaits tukš- gaitā n

Cietmetāla zāģripa ø 254 x ø 30 x 3,0 mm Zobu skaits 60 Slīpuma leņķis -45° / 0°/ +45° Slīpais zāģējums No 0° līdz 45° pa kreis Zāģa platums 90° leņķī 340 x 78 mm Zāģa platums 45° leņķī 240 x 78 mm Zāģa platums 2 x 45° leņķī (dubultais slīpais zāģē- jums) 240 x 32 mm Aizsardzības klase II Svars ca. 17 kg Lāzera klase 2 Lāzera viļņa garums 650 nm Lāzera jauda ≤ 1 mW Lāzera moduļa elektroap- gāde 2 x 1,5 V Micro (AAA)

• Darba režīms S6, nepārtraukts periodisks režīms. Režīmu veido palaides laiks, konstantas slodzes laiks un tukšgaitas laiks. Darbības laiks sasniedz 10 min, relatīvais ieslēgšanas laiks ir 25% no dar- bības laika. Darba materiāla augstumam jābūt vismaz 3 mm un platumam – vismaz 10 mm. Ievērojiet, lai darba ma- teriāls vienmēr būtu iespīlēts ar iespīlēšanas me- hānismu. Troksnis Trokšņa un vibrācijas parametri noteikti atbilstoši stan- darta EN 61029 prasībām. Skaņas spiediena līmenis L

3 dB Skaņas jaudas līmenis L

3 dB Valkājiet ausu aizsargus. Trokšņu iedarbība var izraisīt dzirdes zudumu. Atlikušie riski Elektroinstruments ir konstruēts atbilstoši tehnis- kās attīstības līmenim un atzītiem drošības teh- nikas noteikumiem. Tomēr darba laikā var rasties daži atlikušie riski.

• Veselības apdraudējums ar strāvu, izmantojot neat- bilstīgus elektropieslēguma vadus.

• Neskatoties uz visiem veiktajiem pasākumiem, var saglabāties arī slēpti atlikušie riski.228 LV

• Atlikušos riskus var mazināt, ja tiek ievēroti „drošības norādījumi” un „noteikumiem atbilstoša lietošana”, kā arī lietošanas instrukcija kopumā.

• Nevajadzīgi nenoslogojiet ierīci: pārāk liels spiediens zāģējot ātri sabojā zāģripu, kas rada ierīces jaudas samazināšanos apstrādes laikā un zāģējuma preci- zitātes samazināšanos.

• Zāģējot plastmasas materiālus, vienmēr izmantojiet spīles: detaļas, kas jāzāģē, vienmēr jānoksē starp spīlēm.

• Nepieļaujiet nejaušu ierīces iedarbošanos: ievietojot kontaktdakšu kontaktligzdā, nedrīkst nospiest iedar- bināšanas taustiņu.

• Izmantojiet instrumentu, kas ieteikts šajā instrukci- jā. Tā panāksiet, ka sagarināšanas zāģim ir optimā- la jauda.

• Kad ierīce darbojas, netuviniet rokas darba zonai.

• Pirms regulēšanas vai apkopes darbiem atlaidiet ie- darbināšanas taustiņu un atvienojiet tīkla spraudni.

7. Darbības pirms lietošanas sākšanas

• Ierīce stabili jāuzstāda, pieskrūvējot to uz darbgalda, paliktņa u.tml.

• Pirms lietošanas sākšanas pareizi jāuzstāda visi pār- segi un drošības mehānismi.

• Zāģripai jāgriežas brīvi.

• Raugieties, lai jau apstrādātajā kokmateriālā nebūtu svešķermeņu, piemēram, naglu, skrūvju utt.

• Pirms ierīces ieslēgšanas vai izslēgšanas pārlieci- nieties, ka zāģripa ir pareizi uzmontēta un kustīgās detaļas kustas brīvi.

• Pirms ierīces pieslēgšanas pārliecinieties, ka uz datu plāksnītes norādītā informācija sakrīt ar elektrotīkla parametriem.

8. Uzstādīšana un vadība

8.1 Zāģa uzstādīšana (1/2/3/4/5. att.)

• Lai regulētu grozāmgaldu (14), atbrīvojiet ksācijas skrūvi (26) par pat. 2 apgriezieniem.

• Pagrieziet grozāmgaldu (14) un rādītāju (12) vaja- dzīgajā skalas (13) leņķī un noksējiet ar ksācijas skrūvi (26).

• Viegli nospiežot ierīces galvu (4) uz leju un vienlaikus izvelkot sprosttapu (23) no motora stiprinājuma, zāģis tiek atbrīvots no apakšējās pozīcijas.

• Ierīces galvu (4) pavērsiet uz augšu, līdz noksējas atbloķēšanas svira (3).

• Iespīlēšanas mehānismu (7) var nostiprināt pie ne- kustīgā zāģgalda (15) gan kreisajā, gan labajā pusē. Iespīlēšanas mehānismu (7) iespraudiet paredzētajā urbumā atbalstsliedes (16) aizmugurē un nostipriniet to ar spārnskrūvi.

• Piestipriniet darba materiāla paliktņus (8) pie nekus- tīgā zāģgalda, kā redzams 5. attēlā, un noksējiet ar skrūvi (9).

• Atskrūvējiet ksācijas skrūvi (22); ierīces galvu (4) var noliekt pa kreisi maks. 45° leņķī.

8.2 Atbalsta precīza regulēšana sagarināšanas

zāģējumam 90° leņķī (1/6/7. att.)

• Atbalststūrenis nav iekļauts piegādes komplektā.

• Ierīces galvu (4) nolieciet uz leju un nostipriniet ar sprostskrūvi (23).

• Atbrīvojiet ksācijas skrūvi (22).

• Starp zāģripu (6) un grozāmgaldu (14) ievietojiet at- balststūreni (a).

• Pārvietojiet regulēšanas skrūvi (27) tiktāl, līdz leņķis starp zāģripu (6) un grozāmgaldu (14) sasniedz 90°.

• Iestatījums nav jānoksē, jo tas tiek izdarīts ar atspe- res spriegojumu.

• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne- pieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 0° pozīcijā uz leņķa skalas (18) un atkal nostipriniet sprostskrūvi.

8.3 Sagarināšanas zāģējums 90° leņķī un

grozāmgalds 0° leņķī (8. att.) Ja zāģējuma platums ir apt. līdz 100 mm, zāģa vilkša- nas funkciju var noksēt ar ksācijas skrūvi (20) aizmu- gures pozīcijā. Šajā pozīcijā ierīci var darbināt sagari- nāšanas režīmā. Ja zāģējuma platums ir platāks par 100 mm, jāpievērš uzmanība tam, lai ksācijas skrūve (20) ir brīva un ierīces galva (4) – kustīga. Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagarinā- šanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) ksāci- jas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bī- diet uz iekšu.

• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalst- sliedi (16a) un zāģripu (6) ir ne lielāks par 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāģripu (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.

• Ierīces galvu (4) aiz roktura (2) bīdiet uz aizmuguri un, ja nepieciešams, noksējiet šajā pozīcijā (atkarībā no zāģējuma platuma).

• Novietojiet zāģējamo koksni pie atbalstsliedes (16) un uz grozāmgalda (14).

• Materiālu nostipriniet ar iespīlēšanas mehānismu (7) uz nekustīgā zāģgalda (15), lai novērstu nobīdi zāģē- šanas laikā.

• Nospiediet atbloķēšanas sviru (3), lai atbrīvotu ierī- ces galvu (4).

• Nospiediet ieslēgšanas/izslēgšanas slēdzi (2), lai ie- slēgtu motoru.

• Kad zāģa vilkšanas vadīkla (21) ir noksēta,

• ierīces galvu (4) ar rokturi (1) vienmērīgi un ar vieglu spiedienu virziet uz leju, līdz zāģripa (6) ir pārzāģē- jusi darba materiālu.

• Kad zāģa vilkšanas vadīkla (21) nav noksēta,

• ierīces galvu (4) velciet līdz galam uz priekšu. Roktu- ri (1) vienmērīgi un ar vieglu spiedienu nolaidiet līdz galam uz leju. Tagad ierīces galvu (4) lēnām un vien- mērīgi virziet uz aizmuguri līdz galam, līdz zāģripa (6) ir pilnīgi pārzāģējusi darba materiālu.229LV

• Pēc zāģēšanas pabeigšanas ierīces galvu atkal no- vietojiet augšējā miera stāvoklī un atlaidiet ieslēgša- nas/izslēgšanas slēdzi (2). Uzmanību! Atvilcējatspere automātiski atvelk ierīci uz augšu. Pēc zāģēšanas pabeigšanas neatlaidiet rokturi (1), bet gan lēni un ar vieglu pretspiedienu virziet ierīces galvu uz augšu.

8.4 Sagarināšanas zāģējums 90° leņķī un

grozāmgalds 0°-45° leņķī (9. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi un pa labi 0°-45° leņķī pret atbalstsliedi. Uzmanību! Pārbīdāmā atbalstsliede (16a) 90° sagarinā- šanas zāģējumiem jānoksē iekšējā pozīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) ksāci- jas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bī- diet uz iekšu.

• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalst- sliedi (16a) un zāģripu (6) ir ne lielāks par 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāģripu (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Atskrūvējiet ksācijas skrūvi (26).

• Ar rokturi (11) noregulējiet grozāmgaldu (14) vajadzī- gajā leņķī. Rādītājam (12) uz grozāmgalda jāsaskan ar vajadzīgo skalas (13) leņķa lielumu uz nekustīgā zāģgalda (15).

• Atkārtoti pievelciet ksācijas skrūvi (26), lai noksētu grozāmgaldu (14).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.

8.5 Atbalsta precīza regulēšana slīpajam

zāģējumam 45° leņķī (1/10/11. att.)

• Atbalststūrenis nav iekļauts piegādes komplektā.

• Ierīces galvu (4) nolieciet uz leju un nostipriniet ar sprostskrūvi (23).

• Grozāmgaldu (14) noksējiet 0° pozīcijā.

• Atbrīvojiet ksācijas skrūvi (22) un ar rokturi (1) nolie- ciet ierīces galvu (4) pa kreisi 45° leņķī.

• Starp zāģripu (6) un grozāmgaldu (14) ievietojiet 45° atbalststūreni (b).

• Pārvietojiet regulēšanas skrūvi (28) tiktāl, līdz leņ- ķis starp zāģripu (6) un grozāmgaldu (14) sasniedz precīzi 45°.

• Iestatījums nav jānoksē, jo tas tiek izdarīts ar atspe- res spriegojumu.

• Pēc tam pārbaudiet leņķa rādījuma pozīciju. Ja ne- pieciešams, atbrīvojiet rādītāju (19) ar krustveida skrūvgriezi, uzstādiet 45° pozīcijā uz leņķa skalas (18) un atkal nostipriniet sprostskrūvi.

8.6 Slīpais zāģējums 0°- 45° leņķī un grozāmgalds

0° leņķī (1/2/12. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi 0°- 45° leņķī pret darba virsmu. Uzmanību! Pārbīdāmā atbalstsliede (16a) slīpajiem zā- ģējumiem (ar noliektu zāģa galvu) jānoksē ārējā po- zīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) ksāci- jas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bī- diet uz āru.

• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalst- sliedi (16a) un zāģripu (6) ir vismaz 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāģripu (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.

• Grozāmgaldu (14) noksējiet 0° pozīcijā.

• Atskrūvējiet ksācijas skrūvi (22) un ar rokturi (1) no- lieciet ierīces galvu (4) pa kreisi, līdz rādītājs (19) rā- da vajadzīgo leņķa lielumu uz skalas (18).

• Atkal pievelciet ksācijas skrūvi (22).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.

8.7 Slīpais zāģējums 0°-45° leņķī un grozāmgalds

0°-45° leņķī (2/4/13. att.) Ar sagarināšanas zāģi var veikt slīpos zāģējumus pa kreisi 0°-45° leņķī pret darba virsmu un vienlaikus 0°- 45° leņķī pret atbalstsliedi (dubultais slīpais zāģējums). Uzmanību! Pārbīdāmā atbalstsliede (16a) slīpajiem zā- ģējumiem (ar noliektu zāģa galvu) jānoksē ārējā po- zīcijā.

• Atskrūvējiet pārbīdāmās atbalstsliedes (16a) ksāci- jas skrūvi (16b) un pārbīdāmo atbalstsliedi (16a) bī- diet uz āru.

• Pārbīdāmā atbalstsliede (16a) pirms galējās iekšējās pozīcijas jānoksē tiktāl, līdz attālums starp atbalst- sliedi (16a) un zāģripu (6) ir vismaz 8 mm.

• Pirms zāģēšanas pārbaudiet, vai starp atbalstsliedi (16a) un zāģripu (6) nav iespējama sadursme.

• Atkal pievelciet ksācijas skrūvi (16b).

• Ierīces galvu (4) novietojiet augšējā pozīcijā.

• Atbrīvojiet grozāmgaldu (14), atbrīvojot ksācijas skrūvi (26).

• Ar rokturi (11) noregulējiet grozāmgaldu (14) vajadzī- gajā leņķī (sk. arī 8.4. punktu).

• Atkārtoti pievelciet ksācijas skrūvi (26), lai noksētu grozāmgaldu.

• Atbrīvojiet ksācijas skrūvi (22).

• Ar rokturi (1) nolieciet ierīces galvu (4) pa kreisi vaja- dzīgajā leņķī (sk. arī 8.6. punktu).

• Atkal pievelciet ksācijas skrūvi (22).

• Veiciet zāģējumu, kā norādīts 8.3. punktā.

8.8 Zāģējuma dziļuma ierobežotājs (3/14. att.)

• Ar skrūvi (24) var laideni noregulēt zāģējuma dziļu- mu. Šim nolūkam atskrūvējiet skrūves (24) rievoto uz- griezni. Atvirziet zāģējuma dziļuma ierobežotāja (25) atbalstu uz āru. Noregulējiet vajadzīgo zāģējuma dzi- ļumu, ieskrūvējot vai izskrūvējot skrūvi (24). Pēc tam atkal pievelciet skrūves (24) rievoto uzgriezni.

• Pārbaudiet regulējumu, veicot izmēģinājuma zāģē- jumu.230 LV

8.9 Zāģskaidu uztvērējs (1. att.)

Zāģis ir aprīkots ar uztvērēju (17) zāģskaidu savākša- nai. Saspiediet putekļu maisiņa metāla gredzena spārniņus un piestipriniet maisiņu izplūdes atverē motora zonā. Zāģskaidu uztvērēju (17) var iztukšot, attaisot rāvējslē- dzēju uztvērēja apakšā.

• Ierīces galvu (4) pārvirziet uz augšu.

• Atbrīvojiet virzītājskavas (37) skrūvi (e), lai tā būtu brīva un to varētu pārbīdīt uz leju.

• Nospiediet atbloķēšanas sviru (3). Atvēziet zāģripas aizsargu (5) tiktāl uz augšu tā, lai zāģripas aizsarga (5) padziļinājums atrastos virs atloka skrūves (29).

• Ar vienu roku uzlieciet iekšējā sešstūra atslēgu (d) uz atloka skrūves (29).

• Turiet iekšējā sešstūra atslēgu (d) un lēnām aizve- riet zāģripas aizsargu (5), līdz tas atrodas pie iekšējā sešstūra atslēgas (d).

• Stingri saspiediet zāģa ass ksatoru (31) un lēnām grieziet atloka skrūvi (29) pulksteņrādītāju kustības virzienā. Pēc maks. viena apgrieziena zāģa ass k- sators (31) noksējas.

• Tagad ar mazliet lielāku spēku atskrūvējiet atloka skrūvi (29) pulksteņrādītāja virzienā.

• Pavisam izskrūvējiet atloka skrūvi (29) un noņemiet ārējo atloku (30).

• Noņemiet zāģripu (6) no iekšējā atloka (32) un izvel- ciet uz leju.

• Rūpīgi notīriet atloka skrūvi (29), ārējo atloku (30) un iekšējo atloku (32).

• Ielieciet jauno zāģripu (6), veicot iepriekš minētās darbības apgrieztā secībā, un nostipriniet.

• Uzmanību! Zobu zāģējuma slīpumam, t.i., zāģripas (6) griešanās virzienam, jāsakrīt ar bultiņas virzienu uz korpusa.

• Novietojiet pozīcijā virzītājskavu (37) un atkal pievel- ciet skrūvi (e).

• Pirms darba turpināšanas pārbaudiet aizsargmehā- nismu darbību.

• Uzmanību! Katrreiz pēc zāģripas nomaiņas pārbau- diet, vai zāģripa (6) gan vertikālā stāvoklī, gan noliek- ta 45° leņķī brīvi griežas galda ieliktnī (10).

• Uzmanību! Zāģripas (6) nomaiņa un izlīdzināšana jā- veic pienācīgi.

8.11 Lāzera lietošana (3/19/20. att.)

• Ieslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa- virziet pozīcijā „1”. Uz apstrādājamā darba materiāla tiek projicēta viena lāzera līnija, kura norāda precīzu zāģējuma virzību.

• Izslēgšana: ieslēgšanas/izslēgšanas slēdzi (34) pa- virziet pozīcijā „0”.

• Bateriju nomaiņa: izslēdziet lāzeru (33). Noņemiet bateriju nodalījuma vāciņu (36). Izņemiet baterijas un nomainiet ar jaunām (2 x 1,5 V, veids R03, LR 03 mikro, AAA). Ievietojot baterijas, pievērsiet uzmanī- bu pareiziem poliem. Atkal aizveriet bateriju nodalī- jumu (35).

8.12 Lāzera regulēšana (21. att.)

Ja lāzers (33) vairs nerāda pareizu zāģēšanas līniju, tas ir jānoregulē. Šim nolūkam atveriet skrūves (38) un noregulējiet lāzeru, pārbīdot to uz sāniem tā, lai lāzera stars skartu zāģripas (6) zobus.

• Pievelciet ksācijas skrūvi (26), lai noksētu grozām- galdu (14).

• Nospiediet atbloķēšanas sviru (3), ierīces galvu (4) nospiediet uz leju un noksējiet ar sprosttapu (23). Tagad zāģis ir nobloķēts apakšējā pozīcijā.

• Zāģa vilkšanas funkciju noksējiet ar zāģa vilkšanas vadīklas ksācijas skrūvi (20) aizmugures pozīcijā.

• Pārnēsājiet ierīci, turot aiz nekustīgā zāģgalda (15).

• Lai atkal uzstādītu ierīci, rīkojieties, kā aprakstīts 7. punktā.

m Brīdinājums! Pirms jebkādiem regulēšanas, tehnis- kās uzturēšanas vai remonta darbiem izņemiet elektro- tīkla kontaktdakšu Vispārīgie apkopes pasākumi Laiku pa laikam ar salveti noslaukiet skaidas un pu- tekļus no ierīces. Lai pagarināta instrumenta darbmū- žu, reizi mēnesī ieeļļojiet rotējošās detaļas. Neeļļojiet motoru. Plastmasas tīrīšanai nelietojiet kodīgus līdzekļus. Suku pārbaude Jaunai ierīcei pārbaudiet ogļu sukas pēc pirmajām 50 darba stundām vai pēc jaunu suku montāžas. Pēc pir- mās pārbaudes pārbaudiet ik pēc 10 darba stundām. Ja ogleklis ir nodilis 6 mm garumā, ir sadegusi vai bojā- ta atspere vai apejas stieple, ir jānomaina abas sukas. Ja pēc demontāžas sukas tiek atzītas par lietojamām, tās var atkal uzstādīt.231LV

Glabājiet ierīci un tās piederumus tumšā, sausā un ne- salstošā, kā arī bērniem nepieejamā vietā. Ieteicamā glabāšanas temperatūra ir 5-30˚C. Glabājiet elektroinstrumentu oriģinālajā iepakojumā. Nosedziet elektroinstrumentu, lai to aizsargātu pret pu- tekļiem vai mitrumu. Uzglabājiet lietošanas instrukciju pie elektroinstrumen- ta.

12. Pieslēgšana elektrotīklam

Uzstādītais elektromotors ir pievienots darbam ga- tavā veidā. Pieslēgums atbilst attiecīgajiem VDE un DIN noteikumiem. Klienta elektrotīkla pieslēgumam un izmantotajam pagarinātājam jāatbilst šiem no- teikumiem.

• Izstrādājums atbilst standarta EN 61000-3-11 prasī- bām un uz to attiecas speciālie pieslēgšanas notei- kumi. Tas nozīmē, ka izmantošana pie brīvi izvēlē- tajām pieslēguma vietām nav pieļaujama.

• Ierīce nelabvēlīgu tīkla parametru gadījumā var radīt pārejošas sprieguma svārstības.

• Ražojums ir paredzēts izmantošanai vienīgi pie pieslēguma vietām, kuras a) nepārsniedz maksimāli pieļaujamo tīkla pilno pre- testību „Z“ (Zmax = 0.382 Ω), vai kurām ir b) tīkla spēja izturēt ilgstošu strāvas slodzi vismaz 100 A katrai fāzei.

• Jums ka lietotājam jāpārliecinās, ja nepieciešams, konsultējoties ar elektroapgādes uzņēmumu, vai pieslēguma vieta, kurā vēlaties lietot ražojumu, iz- pilda kādu no divām prasībām a) vai b). Svarīgi norādījumi Motora pārslodzes gadījumā tas pats izslēdzas. Pēc atdzišanas (laiks var būt atšķirīgs) motoru var atkār- toti ieslēgt. Bojāts elektropieslēguma vads Elektropieslēguma vadiem bieži rodas izolācijas bojā- jumi. To iemesli var būt šādi:

• saspiestas vietas, ja pieslēguma vadi stiepjas caur logu vai durvju ailu;

• pārlocījuma vietas pieslēguma vada nepareizas no- stiprināšanas vai izvietošanas dēļ;

• griezuma vietas pieslēguma vada pārbraukšanas dēļ;

• izolācijas bojājumi, izraujot no sienas kontaktligzdas;

• plaisas izolācijas novecošanās dēļ. Šādus bojātus elektropieslēguma vadus nedrīkst izman- tot, un izolācijas bojājumu dēļ tie ir bīstami dzīvībai. Regulāri pārbaudiet pieslēguma vadus, vai tiem nav bo- jājumu. Pievērsiet uzmanību, lai pieslēguma vads ne- karātos pie elektrotīkla. Elektropieslēguma vadiem jāatbilst attiecīgajiem VDE un DIN noteikumiem. Izmantojiet tikai pieslēguma vadus ar marķējumu H05VV-F. Tipa marķējuma uzdruka uz pieslēguma vada ir obli- gāta. Maiņstrāvas motors

• Elektrotīkla spriegumam jābūt 230 V~.

• Pagarinātājiem līdz 25 m garumam jābūt 1,5 kvadrāt- milimetru šķērsgriezumam. Pieslēgšanu un remontu drīkst veikt tikai kvalicēts elektriķis. Jautājumu gadījumā norādiet šādus datus:

• motora strāvas veids;

• ierīces datu plāksnītē norādītie dati;

• motora datu plāksnītē norādītie dati.

13. Utilizēšana un atkārtota

izmantošana Ierīce atrodas iepakojumā, lai izvairītos no bojājumiem transportēšanas laikā. Iepakojums ir izejmateriāls, un to var izmantot atkārtoti vai nodot izejvielu apritē. Ierīce un tās piederumi ir no dažādiem materiāliem, piemēram, metāla un plastmasas. Neizmetiet baterijas mājsaimniecības atkritumos, nemetiet ugunī vai ūdenī. Baterijas jāsavāc, jānodod atkārtotai pārstrādei vai jā- utilizē videi draudzīgā veidā. Bojātās detaļas jānodod īpašo atkritumu pārstrādei. Jautājiet specializētā vei- kalā vai pašvaldībā!232 LV

14. Traucējumu novēršana

Traucējums Iespējamais cēlonis Novēršana Motors nedarbojas Bojāts motors, vads vai spraudnis, sadeguši drošinātāji Uzticiet ierīci pārbaudīt speciālistam. Nekad nelabojiet motoru paši. Bīstami! Pārbaudiet vai, ja nepieciešams, nomainiet drošinātājus Motors iedarbinās lēni un nesasniedz darba ātrumu. Spriegums pārāk zems, bojāti tinumi, sadedzis kondensators Uzticiet spriegumu pārbaudīt elektrotīklu darbi- niekam. Uzticiet motoru pārbaudīt speciālistam. Uzticiet kondensatoru nomainīt speciālistam Motors ir pārāk skaļš Bojāti tinumi, bojāts motors Uzticiet motoru pārbaudīt speciālistam Motors nesasniedz pilnu jaudu. Pārslogotas strāvas ķēdes elektrotīkla sistēmā (lampas, citi motori u.c.) Nelietojiet citas ierīces vai motorus tajā pašā strā- vas ķēdē Motors viegli pārkarst. Motora pārslodze, motora nepietiekama dzesēšana Novērsiet motora pārslodzi zāģējot, notīriet putekļus no motora, lai būtu nodrošināta motora optimāla dzesēšana Samazināta zāģēšanas jauda zāģējot Pārāk maza zāģripa (pārāk bieži asināta) Atkārtoti noregulējiet zāģa agregāta gala atbalstu Zāģējums ir raupjš vai viļņains Neasa zāģripa, zobu forma nav piemērota materiāla biezumam Uzasiniet zāģripu vai uzstādiet piemērotu zāģripu Detaļa izplīst vai sa- šķeļas Pārāk liels zāģēšanas spiediens vai zāģripa nav piemērota darbam Uzstādiet piemērotu zāģripu233SI Kazalo: Stran:

apliecina šādu saskaņā ar ES direktīvu atbilstības un standarti šādu rakstu
