BRUKSANVISNING HM100Lxu SCHEPPACH

Tømmer-, kapp- og gjærsag Oversettelse av den originale bruksanvisningen

Kun for EU-land Kast aldri elektroverktøy i husholdningsavfallet! I henhold til EU-direktiv 2012/19/EF om kasserte elektriske og elektroniske produkter og direktivets iverksettning i nasjonal rett, må elektroverktøy som ikke lenger skal brukes, samles separat og returneres til et miljøvennlig gjenvinningsanlegg.

Viktig informasjon 153

Oppbygning og betjening 157

Deponering og gjenvinning 160

Før igangsetting må bruksanvisningen og sikkerhetsanvisningene leses og følges!

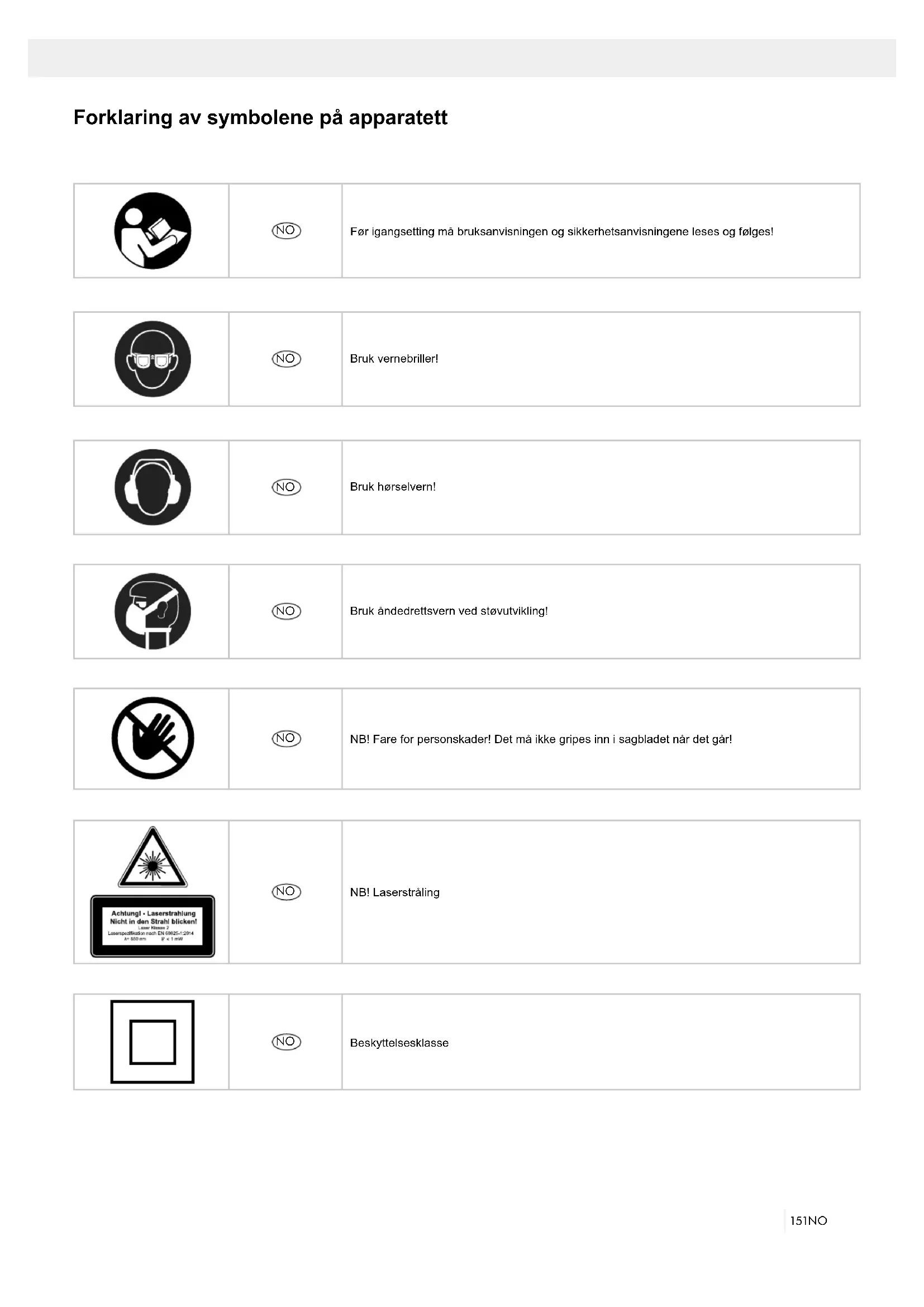

Bruk åndedrettsvern ved støvutvikling! Forklaring av symbolene på apparatett152 NO

• bruksanvisning tas ikke til følge,

• reparasjon ved tredjemann, dvs. ikke-autorisert fag- kyndig,

• innmontering og utskifting av ikke originale reserve- deler,

• bruk som ikke er i henhold til bestemmelsene,

• svekkelse av elektrisk anlegg ved ikke å ta hensyn til elektriske forskrifter og VDE-bestemmelser 0100, DIN 57113 / VDE0113. VI TILRÅDER: Les gjennom hele bruksanvisningsteksten før monte- ring og bruk. Denne bruksanvisningen skal gjøre det lettere å bli kjent med maskinen og kunne utnytte alle dens muligheter. Bruksanvisningen inneholder viktige anvisninger som gjør det mulig å arbeide sikkert, rik- tig og lønnsomt med maskinen, for å unngå farer, re- parasjonskostnader, tap av tid og upålitelighet og bidra til forlengelse av maskinens levetid. I tillegg til sikker- hetsbestemmelser i denne bruksanvisning må det og- så tas hensyn til nasjonale gjeldende forskrifter for drift av maskinen. Oppbevar bruksanvisningen ved siden av maskinen, i en støvsikker og vanntett plastikkmappe. Bruksanvisningen må leses og følges av alle som skal ha befatning med maskinen, før arbeidet starter. Kun personer som har fått undervisning i bruk av maskinen og informasjon om hvilke farer som er forbundet med den kan arbeide med maskinen. Påbudt minstealder for bruk skal overholdes. Foruten sikkerhetsanvisninger i denne bruksanvisning og særskilte nasjonale forskrifter skal man også ta hen- syn til generelle anerkjente tekniske forskrifter for drift av trebearbeidingsmaskiner. Vi påtar oss ingen ansvar for ulykker og skader, som oppstår grunnet ignorering av denne anvisningen og sikkerhetsanvisningene.

5. Sagbladvern bevegelig

15. Stasjonært sagbord

20. Låseskrue for trekkføring

24. Skrue for begrensning av kuttdybde

25. Anslag til begrensning av skjæredybden

• Åpne forpakningen og ta apparatet forsiktig ut.

• Kontroller apparatet og tilbehørsdelene for trans- portskader.

• Oppbevar forpakningen såfremt mulig, til utløp av ga- rantitiden.153NO

Apparat og forpakningsmaterialer er ikke leketøy for barn! Barn må ikke leke med plastposer, folier og smådeler. Det er fare for at det settes i halsen og kvelning.

• Tømmer-, kapp- og gjærsag

Tømmer-, kapp-, og gjærsagen tjener til kapping av tre og plast, tilsvarende maskinstørrelsen. Sagen er ikke egnet til skjæring av ved. Advarsel! Apparatet må ikke benyttes til skjæring av andre materialer enn beskrevet i bruksanvisningen. Advarsel! Sagbladet som leveres med maskinen er ute- lukkende bestemt til saging av tre! Ikke benytt dette til saging av plast! Maskinen skal bare benyttes til de formålene den er ment for. Enhver annen bruk som går utover dette er ikke forskriftsmessig. Brukeren/operatøren, og ikke pro- dusenten, er ansvarlig for materielle skader eller per- sonskader av enhver art som forårsakes av dette. Det må kun benyttes sagblad som er egnet for maskinen. Anvendelse av kappskiver av enhver sort er forbudt. Å ta hensyn til sikkerhetsanvisningene, samt monte- ringsanvisningen og driftsanvisninger i bruksanvisnin- gen er også bestanddel av forskriftsmessige bruk. Personer som betjener og vedlikeholder maskinen, må være kjent med den og være informert om mulige farer. Utover dette skal gjeldende forskrifter for ulykkesvern overholdes nøye. Øvrige generelle regler i arbeidsmedisinske og sikker- hetstekniske områder må følges. Ved forandringer på maskinen, fraskriver produsenten seg alt ansvar for skader som følge av dette. Til tross for forskriftsmessig bruk, kan bestemte resterende risikofaktorer ikke helt utelukkes. Avhengig av konstruksjon og oppbygning av maskinen kan føl- gende punkter opptre:

• Berøring av sagbladet i området for saging som ikke er avdekket.

• Å gripe inn i sagbladet når det går (kuttskade).

• Tilbakeslag av arbeidsstykker og deler av arbeids- stykker.

• Det slynges ut defekte deler av hardmetall fra sag- bladet.

• Hørselskader når nødvendig hørselvern ikke brukes.

• Helsefarlig utslipp av trestøv ved bruk i lukkede rom. Vennligst vær oppmerksom på at våre apparater for- skriftsmessig, ikke ble konstruert for bruk innen handel, håndverk og industri. Vi påtar oss intet garantiansvar dersom apparatet benyttes innen handel, håndverk eller industri, eller ved likestilte aktiviteter.

5. Viktig informasjon

NB! Ved bruk av elektroverktøy skal man for å beskyt- te mot elektrisk støt, skade- og brannfaren, følge dis- se grunnleggende sikkerhetstiltakene. Les alle disse anvisningene før du benytter dette elektroverktøyet og oppbevar sikkerhetsanvisningene godt. Sikkert arbeid 1 Du skal holde arbeidsområdet ryddig – Uorden i arbeidsområdet kan føre til ulykker. 2 Ta hensyn til påvirkninger fra omgivelsene – Du skal ikke utsette elektroverktøy for regnvær. – Du skal ikke benytte elektroverktøy i fuktig eller våt omgivelse. – Sørg for god belysning av arbeidsområdet. – Du skal ikke benytte elektroverktøy der det består fare for brann eller eksplosjon. 3 Beskytt deg selv mot elektriske støt – Unngå at kroppen kommer i berøring med deler som er jordet (for eksempel rør, radiatorer, elek- triske komfyrer, kjøleapparater). 4 Barn må holdes unna! – Ikke la andre personer berøre verktøyet eller ka- bler, hold disse unna arbeidsområdet ditt. 5 Oppbevar ubrukte elektroverktøy på et sikkert sted – Ubrukte elektroverktøy bør lagres på et tørt, høyt liggende eller lukket sted, utenfor rekkevidden for barn. 6 Ditt elektroverktøy må ikke overbelastes – Du arbeider bedre og tryggere innenfor det opp- førte effektområdet. 7 Benytt det riktig elektroverktøyet – Ikke benytt elektroverktøy som har lav effekt, til å utføre tunge arbeider. – Ikke benytte elektroverktøyet til formål det ikke er beregnet for. Benytt for eksempel ikke en hånd- holdt sirkelsag til skjæring av trekvister eller ved- kubber. – Ikke benytt elektroverktøyet til saging av ved. 8 Bruk egnede klær – Ikke bruk løse klær eller smykker, siden de kan bli fanget av bevegelige deler. – Ved arbeider utendørs anbefales skilsikre sko. – Langt hår skal du ha i et hårnett. 9 Bruk verneutstyr – Bruk vernebriller. – Bruk en åndedrettsmaske ved støvfremkallende arbeider. 10 Koble til innretningen for støvavsug – Dersom tilkoblinger til støvavsug og oppsam- lingsinnretninger foreligger, forsikre deg om at disse er tilkoblet og brukes riktig. – Driften i lukkede rom er kun tillatt med et egnet avsugningsanlegg.154 NO 11 Ikke benytte kabelen til formål som den ikke er be- regnet for – Du skal ikke benytte kabelen til å trekke støpslet ut av stikkontakten. Beskytt kabelen mot varme, olje og skarpe kanter. 12 Du skal sikre arbeidsstykket – Bruk spennmekanismer eller en skrustikke til å holde fast arbeidsstykket. Det holdes på den må- ten tryggere enn med egne hender, og gjør det mulig å betjene maskinen med begge hender. – Ved lange arbeidsstykker kreves et ekstra under- lag (bord, bukker, osv.), for å unngå at maskinen velter. – Trykk arbeidsstykket alltid fast mot arbeidsaten og anslaget, for å forhindre vakling hhv. Fordrei- ning av arbeidsstykket. 13 Unngå en unormal kroppsholdning – Sørg for at du står stabilt og til enhver tid ivaretar din likevekt. – Unngå ukloke håndposisjoner, som kan føre til at en eller begge hender berører sagbladet dersom du plutselig mister festet. 14 Ta godt vare på verktøyet ditt – Hold skjæreverktøyene skarpe og rene, for å kun- ne arbeide bedre og tryggere. – Følg anvisningene til smøring og til bytte av verk- tøy. – Kontroller tilkoblingsledningen til elektroverktøyet regelmessig og la en kompetent fagperson fornye disse dersom det foreligger en skade. – Kontroller skjøteledninger regelmessig og skift dem ut dersom de er skadd. – Sørg for å holde håndtaket tørt, rent og fritt for olje og fett. 15 Trekk støpselet ut av stikkontakten – Fjern aldri løse splinter, spon eller fastklemte tre- biter mens sagbladet går. – Når elektroverktøyet ikke benyttes, før vedlikehol- det og ved bytte av verktøy som f.eks. sagblad, bor, fres. 16 Ikke la verktøynøkler stå i – Kontroller før innkobling at nøkler og innstillings- verktøy er fjernet. 17 Unngå utilsiktet oppstart – Forviss deg om at bryteren er slått av når støpslet settes inn i stikkontakten. 18 Bruk skjøteledning utendørs – Utendørs skal du kun benytte skjøteledninger som er godkjent for dette og har slik merking. – Bruk kabeltrommelen kun i ut rullet tilstand. 19 Vær alltid oppmerksom – Vær oppmerksom på hva du gjør. Gå fornuftig frem med arbeidet. Ikke benytte elektroverktøyet dersom du er ukonsentrert. 20 Kontroller elektroverktøyet for eventuelle skader – Før videre bruk av elektroverktøyet, skal det kon- trolleres om beskyttelsesinnretningene eller deler med små skader fungerer feilfritt og forskriftsmes- sig. – Kontroller om de bevegelige delene fungerer feil- fritt og ikke er fastklemt eller om deler er skadd. Samtlige deler skal være riktig montert og oppfylle alle kravene, for å sikre feilfri drift av elektroverk- tøyet. – Det bevegelige beskyttelsesdekselet må i åpen tilstand ikke klemmes fast. – Beskyttelsesinnretninger og deler som er skadd må repareres eller byttes forskriftsmessig av et anerkjent verksted, med mindre noe annet er an- ført i bruksanvisningen. – Brytere med skader skal byttes ved et service- verksted. – Ikke benytt defekte eller skadde tilkoblingsled- ninger. – Du skal ikke benytte elektroverktøy som ikke lar seg slå av og på med bryteren. 21 NB! – Ved dobbel gjæringssnitt må det utvises spesiell forsiktighet. 22 NB! – Bruk av annet innsatsverktøy og annet tilbehør kan medføre fare for personskader for din egen del. 23 La ditt elektroverktøy repareres av en elektriker – Dette elektroverktøyet er i samsvar med gjelden- de sikkerhetsbestemmelser. Reparasjoner skal bare utføres av en elektriker som benytter origi- nale reservedeler, ellers kan det oppstå ulykker for operatøren. EKSTRA SIKKERHETSANVISNINGERE 1 Sikkerhetstiltak – Advarsel! Ikke benytt deformerte eller skadde sagblad. – Skift ut en utslitt innleggsplate. – Benytt kun sagblad som anbefales av produsen- ten, som er i samsvar med EN 847-1. – Vær oppmerksom på at det velges et sagblad som er egnet til materialet. – Bruk egnet personlig verneutstyr. Dette innbefat- ter: – Hørselvern for å redusere risikoen for å bli tunghørt. – Åndedrettsvern for å redusere risikoen for å puste inn helsefarlig støv. – Bruk hansker ved håndtering av sagblader og rue materialer. Bær alltid sagblader i en behol- der, når det er praktisk mulig. – Bruk vernebriller. Under arbeidet oppstår det gnister eller splinter, spon og støv som trer ut av apparatet kan føre til tap av sikt. – Tilslutt elektroverktøyet til en støvoppsamlingsinn- retning ved saging av tre. Frigjøringen av støv påvirkes blant annet av typen materiale som skal bearbeides, betydningen av lokal utskilling (opp- fatning eller kilde) og den korrekte innstillingen av deksler/ledeplater/føringer. – Ikke benytt sagblader av høylegert hurtigskjæren- de stål (HSS-stål).155NO

SIKKERHETSANVISNINGER FOR OMGANG MED

SAGBLADER 1 Bruk kun innsatsverktøy, når du behersker bruken av det. 2 Vær oppmerksom på maksimalt turtall. Det maksi- male turtallet som er angitt på innsatsverktøyet må ikke overskrides. Overhold turtallområdet dersom angitt. 3 Vær oppmerksom på motor-, sagblad-, dreieretnin- gen. 4 Ikke benytt innsatsverktøy med riper. Skift ut ripete innsatsverktøy. En reparasjon er ikke tillatt. 5 Rengjør spennaten for smuss, fett, olje og vann. 6 Ikke benytt løse reduksjonsringer eller -hylser til re- duksjon av boringer ved sirkelsagblader. 7 Vær oppmerksom på, at faste reduksjonsringer må ha den samme diameteren og minst 1/3 av kuttdia- meteren, for å sikre innsatsverktøyet. 8 Forsikre deg om at de faste reduksjonsringene er parallelle med hverandre. 9 Håndter innsatsverktøyet forsiktig. Det er best å opp- bevare det i original forpakningen eller i en spesiell beholder. Bruk vernehansker for å forbedre gripe- sikkerheten og redusere risikoen for personskader. 10 Forsikre deg om at beskyttelsesinnretninger er fes- tet forskriftsmessig, før bruken av innsatsverktøyet. 11 Før anvendelsen må du forsikre deg om at inn- satsverktøyet som du bruker, tilsvarer de tekniske kravene til dette elektroverktøyet og er forskrifts- messig festet. 12 Benytt det medfølgende sagbladet kun til sagarbei- der i tre, og aldri til bearbeiding av metall. NB: Laserstråling Ikke se inn i strålen Laserklasse 2

Beskytt deg selv og din omverden mot farer for ulykker med egnede sikkerhetstiltak!

• Ikke se direkte med ubeskyttet øye inn i laserstrålen.

• Forsiktig - dersom andre fremgangsmåter enn de har angitte utføres, kan dette føre til en farlig stråleek- sponering.

• Lasermodulen må aldri åpnes. Det kan uventet føre til en stråleeksponering.

• Dersom kappsagen ikke brukes over lengre tid, burde batteriene fjernes.

• Laseren må ikke byttes ut med en laser av annen type.

• Reparasjoner på laseren må kun utføres av produ- senten av laseren eller en autorisert representant. 2 Vedlikehold og service – Trekk ut strømpluggen ved alle innstillings- og vedlikeholdsarbeider. – Støyfremkallingen påvirkes av forskjellige fakto- rer, slik som blant annet beskaffenheten til sag- bladene, tilstanden av sagbladet og elektroverk- tøyet. For å redusere støy, benytt om det er mulig sagblader som er konstruert for å redusere støy- utviklingen, vedlikehold elektroverktøyet og verk- tøydelene regelmessig og reparer disse eventuelt. – Meld feil på elektroverktøyet, beskyttelsesinn- retningene eller vektøydelen, med en gang de oppdages til personen som er ansvarlig for sik- kerheten. 3 Sikkert arbeid – Benytt kun sagblader med et maksimalt turtall som ikke er lavere enn det maksimale turtallet til maskinens spindel og som er egnet for materialet som skal kuttes. – Forsikre deg om at sagbladet i ingen stilling berø- rer dreiebordet, ved at du dreier sagbladet manu- elt i 45° og 90° stilling, med strømpluggen trukket. Juster eventuelt saghodet på nytt. – Benytt kun transportinnretningen ved transport av elektroverktøyet. Benytt aldri beskyttelsesinnret- ningene til håndtering eller transport. – Vær oppmerksom på at den nedre delen av sag- bladet er dekket til under transporten, eksempelvis med beskyttelsesinnretningen. – Vær oppmerksom på, at det kun benyttes distan- seringer og spindelringer som er egnet til formå- lene som er angitt av produsenten. – Gulvet i omkretsen rundt maskinen må være jevnt, rent og fritt for løse partikler, som f.eks. spon og kuttrester. – Arbeidsstillingen er alltid til siden av sagbladet. – Ikke fjern kuttrester eller andre materialdeler fra skjæreområdet, så lenge maskinen går med ube- skyttet sagblad og sagaggregatet ikke benner seg i ro ennå. – Vær oppmerksom på, at maskinen når i det hele tatt mulig, alltid er festet på en arbeidsbenk eller et bord. – Lange arbeidsstykker sikres mot å falle ned ved slutten av skjæreprosessen (f.eks. rullestativ eller rullebukk). Advarsel! Dette elektroverktøyet skaper under driften et elektromagnetisk felt. Dette feltet kan ved bestemte omstendigheter påvirke aktive eller passive medisin- ske implantater. For å redusere faren for alvorlige eller dødelige personskader, anbefaler vi personer med me- disinske implantater, å konsultere sin lege og produsen- ten av det medisinske implantatet, før elektroverktøyet betjenes.156 NO

• Driftsmodus S6, kontinuerlig periodisk drift. Drif- ten er satt sammen av en starttid, en tid med kon- stant belastning og en tomgangstid. Syklystiden er på 10 min, den relative innkoblingsvarighet er på 25% av syklystiden. Arbeidsstykket må ha minst en høyde på 3 mm og en bredde på 10 mm. Pass på at arbeidsstykket alltid sikres med spenn- mekanismen. Støy Støy- og vibrasjonsverdier ble utledet i samsvar med EN 61029. Lydtrykknivå L

3 dB Lydeffektnivå L

3 dB Bruk hørselvern. Påvirkningen av støy kan føre til hørselstap. Restrisikoer Elektroverktøyet er konstruert og bygget i henhold til nyeste tekniske standarder og anerkjente sikker- hetstekniske regler. Likevel kan det oppstå enkelte restfarer ved arbeidet.

• Helsefare som følge av strøm dersom det ikke be- nyttes forskriftsmessige ledninger til strømtilkobling.

• I tillegg kan det til tross for alle forholdsreglene som er truffet, gjenstå restfarer som ikke er åpenbare.

• Restfarer kan minimeres dersom en sammenlagt føl- ger “Sikkerhetsanvisningene” og “Forskriftsmessig bruk”, samt bruksanvisningen. Sikkerhetsanvisninger til omgang med batterier 1 Vær til enhver tid oppmerksom på, at batteriene settes inn med riktig polaritet (+ og –), slik den er angitt på batteriet. 2 Batteriene må ikke kortsluttes. 3 Ikke-oppladbare batterier må ikke lades. 4 Batteriet må ikke overlades! 5 Gamle og nye batterier samt batterier av ulike ty- per eller produsenter må ikke blandes! Skift ut alle batteriene i et sett samtidig. 6 Oppbrukte batterier fjernes omgående fra appa- ratet og deponeres riktig! Ikke kast batterier i hus- holdningsavfallet. Defekte og oppbrukte batterier må i henhold til direktivet 2006/66/EC resirkuleres. Returner batteriene og / eller apparatet via den tilbudte samleinnretningen. Du kan informere deg om mulighetene for deponering ved din kommune eller by forvaltningen. 7 Batterier må ikke oppvarmes! 8 Ikke sveis eller lodd direkte på batterier! 9 Batterier må ikke tas fra hverandre! 10 Batterier må ikke deformeres! 11 Batterier må ikke kastes i ild! 12 Batterier må oppbevares utenfor rekkevidden til barn. 13 Ikke tillat barn å skifte batterier uten tilsyn! 14 Oppbevar ikke batterier i nærheten av ild, komfyrer og andre varmekilder. Batteriet må ikke legges i direkte sollys, bruk eller oppbevar disse ikke i kjø- retøy ved varmt vær. 15 Oppbevar ubrukte batterier i original forpakningen og hold unna metall gjenstander. Utpakkede batte- rier må ikke blandes og kastes i hulter til bulter! Det- te kan føre til kortslutning av batteriet og dermed til skader, til forbrenninger og til og med til brannfare. 16 Ta batterier ut av apparatet, når dette unntatt i nødstilfeller ikke benyttes over lengre tid! 17 Ta ALDRI på batterier som er utslitte, uten tilsva- rende beskyttelse. Dersom væsken som har rent ut kommer i kontakt med huden, burde du omgående skylle huden i dette området med rennende vann. Du må i alle tilfeller forhindre at øyner og munn kommer i kontakt med væsken. Oppsøk i et slikt tilfelle omgående en lege. 18 Rengjør batterikontaktene og også mottaks kontak- tene i apparatet før batteriene settes inn.157NO

• Løsne låseskruen (22).

• Innstillingen må ikke kseres, ettersom denne holdes ved hjelp av forspenningen til fjæren.

• Kontroller til slutt posisjonen til vinkelvisningen. Der- som nødvendig, løsne viser (19) med stjerneskrutrek- ker, sett i 0°-posisjon til vinkelskalaen (18) og trekk fast holdeskruen igjen.

• Trekk låseskruen (16b) fast igjen.

• Bring maskinhodet (4) i øvre posisjon.

• Skyv maskinhodet (4) med håndtaket (2) bakover og kser eventuelt i denne posisjonen (alt etter skjære- bredde).

• Legg treverket som skal skjæres mot anslagsskinnen (16) og på dreiebordet (14).

• Fest materialet med spennmekanismen (7) på det stasjonære sagbordet (15), for å forhindre en forskyv- ning under skjæreprosessen.

• Trykk låsespaken (3) for å løse ut maskinhodet (4).

• Trykk På- og Avbryter (2) for å slå på motoren.

• Ved ksert trekkføring (21): Beveg maskinhodet (4) med håndtaket (1) jevnt og med lett trykk nedover, inntil sagbladet (6) har skjært igjennom arbeidsstyk- ket.

• Ved ikke ksert trekkføring (21): Trekk maskinhodet (4) helt fremover. Senk håndtaket (1) jevnt og med lett trykk nedover. Skyv maskinhodet (4) nå langsomt og jevnt helt bakover, inntil sagbladet (6) har skjært full- stendig igjennom arbeidsstykket.

• Etter avsluttet sageprosess, bringes maskinhodet igjen i den øvre hvilestillingen og På- og Avbryter (2) slippes løs.

• Maskinen må ikke belastes unødvendig: for sterkt trykk ved sagingen skader fort sagbladet og fører dermed til reduksjon i maskinens ytelse ved bear- beidelsen og skjærenøyaktigheten.

• Bruk alltid klemmer ved skjæring av plastmateriale: delene som skal sages, må alltid festes mellom klem- mene.

• Unngå tilfeldige igangsettinger av maskinen: starttas- ten må ikke trykkes når pluggen settes i.

• Benytt verktøyet som anbefales i denne håndboken. Slik oppnår du at din kappsag gir optimale ytelser.

• Sagbladet må kunne løpe fritt.

• Vær oppmerksom på fremmedlegemer som f.eks. spiker eller skruer osv., ved tre som allerede er be- arbeidet.

• Før du betjener På-/Avbryteren, må du forsikre deg om sagbladet er montert riktig og bevegelige deler er lett bevegelige.

• Forsikre deg om at dataene på typeskiltet stemmer overens med dataene for nettet.

8. Oppbygning og betjening

8.1 Oppbygning av sagen (g.1/2/3/4/5)

• Til innstilling av dreiebordet (14), løsne låseskruen (26) ca. 2 omdreininger.

• Spennmekanismen (7) kan festes både venstre og høyre på det stasjonære sagbordet (15). Stikk spenn- mekanismen (7) inn i den dertil bestemte boringen på baksiden av anslagsskinnen (16) og sikre den med stjerneskruen (16a).

• Plasser arbeidstykkeunderlaget (8) på det stasjonæ- re sagbordet som avbildet i gur 5 og fest med skru- en (9).

• Maskinhodet (4) kan ved å løsne låseskruen (22), hel- les til venstre på maks. 45°.158 NO

• Kontroller før snittet, at en kollisjon mellom anslags- skinnen (16a) og sagbladet (6) ikke er mulig.

• Trekk til låseskruen (16b) igjen.

• Bring maskinhodet (4) i øvre stillingen.

• Fikser dreiebordet (14) på 0° stilling.

• Løs låseskruen (22) og hell maskinhodet(4) med håndtaket (1) til venstre, inntil viseren (19) peker på det ønskede vinkelmålet på skalaen (18).

• Trekk fast låseskruen (22) igjen.

• Gjennomfør snittet som beskrevet under punkt 8.3.

• Trekk låseskruen (16b) fast igjen.

• Bring maskinhodet (4) i øvre stillingen.

• Løsne dreiebordet (14) ved å løsne låseskruen (26).

• Still inn dreiebordet (14) med håndtaket (11) i den øn- skede vinkelen (se hertil også punkt 8.4).

• Trekk fast låseskruen (26) igjen for å ksere dreie- bordet.

• Løsne låseskruen (22).

• Still inn maskinhodet (4) med håndtaket (1) til venstre, i det ønskede vinkelmålet (se hertil også punkt 8.6).

• Trekk fast låseskruen (22) igjen.

• Utfør snittet som beskrevet under punkt 8.3.

8.8 Begrensing av skjæredybden (g. 3/14)

• Ved hjelp av skruen (24), kan skjæredybden innstilles trinnløst. Løsne hertil ngermutteren på skruen (24). Still anslaget for begrensning av skjæredybden (25) utad. Den ønskede skjæredybden innstilles ved at skruen (24) skrus inn eller ut. Trekk deretter nger- mutteren fast igjen på skruen (24).

Sagen er utstyrt med en sponoppsamlingspose (17) for spon. Trykk metallring-klaffene til støvposen sammen og fest den i utslippsåpningen i motorområdet. Sponoppsamlingsposen (17) kan tømmes gjennom gli- delåsen på undersiden.

• NB! Ved hjelp av returfjæren slår maskinen automa- tisk oppover. Ikke slipp håndtaket (1) etter avsluttet skjæring, men beveg maskinhodet langsomt og med lett mottrykk oppover.

• Trekk låseskruen (16b) fast igjen.

• Løsne låseskruen (26).

• Still inn dreiebordet (14) med håndtaket (11) i den øn- skede vinkelen. Viseren (12) på dreiebordet må stem- me overens med det ønskede vinkelmålet til skalaen (13) på det stasjonære sagbordet (15).

• Trekk fast låseskruen (26) igjen for å ksere dreie- bordet (14).

• Utfør snittet som beskrevet under punkt 8.3.

8.5 Finjustering av anslaget for gjæringssnitt 45°

• Fikser dreiebordet (14) på 0° stilling.

• Innstillingen må ikke kseres, ettersom denne holdes ved hjelp av forspenningen til fjæren.

• Kontroller til slutt posisjonen til vinkelvisningen. Der- som nødvendig, løsnes viseren (19) med stjerneskru- trekker, settes i 45°-posisjon på vinkelskalaen (18) og holdeskruen trekkes fast igjen.

• Trekk fast låseskruen (26), for å låse dreiebordet (14).

• Betjen låsespaken (3), trykk maskinhodet (4) nedover og fest med sikringsboltene (23). Sagen er nå låst i den nedre stillingen.

• Fikser trekkfunksjonen til sagen med låseskruen for trekkføring (20) i den bakre posisjonen.

• Bær maskinen på det stasjonære sagbordet (15).

• Ved gjentatt oppbygning av maskinen, går du frem som beskrevet under 7.

m Advarsel! Trekk ut strømpluggen før enhver innstil- ling, vedlikehold eller reparasjon! Generelle vedlikeholdstiltak Tørk fra tid til annen, spon og støv fra maskinen med en klut. Olje de dreibare delene en gang per måned, til forlengelse av verktøyets levetid. Motoren må ikke oljes. Ikke benytt etsende midler til rengjøring av plasten. Inspeksjon av børstene Kontroller børstene på kullbørsten ved en ny maskin et- ter de første 50 driftstimene, eller når nye børster ble montert. Kontroller etter den første kontrollen, alle 10 driftstimer. Dersom kullstoffet er slitt ned til 6 mm lengde, fjærene eller parallelledningen er brent eller skadd, må begge børstene skiftes ut. Dersom børstene etter demonterin- gen nnes å være brukelige, kan disse monteres igjen.

Oppbevar apparatet og dens tilbehør på et mørkt, tørt og frostfritt samt for barn utilgjengelig sted. Den optima- le lagertemperaturen ligger mellom 5 og 30˚C. Oppbevar elektroverktøyet i original forpakningen. Dekk til elektroverktøyet, for å beskytte det mot støv eller fuktighet. Oppbevar bruksanvisningen med elek- troverktøyet.

12. Elektrisk tilkobling

Den installerte elektromotoren er klar til bruk. Til- kobling stemmer overens med VDE- og DIN-bestem- melser. Kundens strømtilbobling så vel som benyt- tet skjøteledning må stemme overens med disse forskrifter.

• Produktet oppfyller kravene til

• EN 61000-3-11 og er underlagt betingelsene for spe- sialtilkoblinger. Det betyr at bruken ved vilkårlige, valgfrie tilkoblingspunkter ikke er tillatt.

• Apparatet kan ved ugunstige nettforhold føre til mid- lertidige spenningssvingninger.

• Produktet er utelukkende beregnet for bruken ved tilkoblingspunkter som. a) ikke overskrider en maksimalt tillatt nettimpedans “Z” (Zmax = 0.382 Ω), eller b) nettet har en varig strømbæreevne på minst 100 A per fase..

8.10 Utskifting av sagbladet (g. 15/16/17/18)

Trekk ut støpslet! NB! Bruk arbeidshansker til skifte av sagbladet! Fare for personskader!

• Sving maskinhodet (4) oppover.

• Løsne skruen (e) til føringsstangen (37), slik at denne er frigitt og kan svinges nedover.

• Trykk låsespaken (3). Fold sagbladvernet (5) så langt oppover, at åpningen i sagbladvernet (5) er over ens- skruen (29).

• Løsne nå med litt mer kraft, ensskruen (29) i urvi- serens retning.

• Vri ensskruen (29) helt ut og ta av den utvendige ensen (30).

• Ta av sagbladet (6) fra den innvendige ensen (32) dra ut nedover.

• Rengjør ensskrue (29), utvendig ens (30) og inn- vendig ens (32) omhyggelig.

• Sett inn og trekk fast det nye sagbladet (6) i omvendt rekkefølge.

• NB! Snittskråningen til tennene dvs. dreieretningen til sagbladet (6), må stemme overens med retningen til pilen på huset.

• Bring føringsstangen (37) i posisjon og skru skruen (e) fast igjen.

• Kontroller funksjonsevnen til beskyttelsesinnretnin- gene før videre arbeid.

• NB! Kontroller etter hver utskiftning av sagblad, om sagbladet (6) i loddrett stilling samt tippet 45°, løper fritt i bordinnlegget (10).

• NB! Utskifting og innstilling av sagbladet (6) må utfø- res forskriftsmessig.

8.11 Drift laser (g. 3/19/20)

• Innkobling: Beveg På- / Avbryter laser (34) i stilling “1”. En laserlinje som viser den eksakte innskjærin- gen, projiseres på arbeidsstykket som skal bearbei- des.

• Utkobling: Beveg På- / Avbryter laser (34) i stilling “0”.

• Batteriskifte: Slå av laseren (33). Fjern batteridekse- let (36). Fjern batteriene og skift ut med nye (2 x 1,5 Volt type R03, LR 03 Micro, AAA). Vær oppmerksom på korrekt polering når du setter inn batteriene. Steng batterirommet (35) igjen.

8.12 Justering av laseren (g. 21)

Dersom laseren (33) ikke lengre viser korrekt innskjæ- ring, kan denne etterjusteres. Åpne hertil skruene (38) og still inn laseren gjennom forskyvning sidelengs slik, at laserstrålen treffer skjæretennene til sagbladet (6).160 NO

Feil Mulig årsak Utbedring Motor fungerer ikke Motor, kabel eller støpsel defekt, sikringer brent gjennom La en fagperson kontrollere maskinen. Reparer aldri motoren selv. Fare! Kontroller sikringer, evt. skift ut Motor slås på langsomt og oppnår ikke drifts- hastigheten. Spenning for lav, vikling skadd, kondensator brent gjennom La spenning kontrolleres av el-verk. La motoren kontrolleres gjennom om fagperson. La kondensato- ren skiftes ut gjennom om fagperson Motor lager for mye støy Viklinger skadd, motor defekt La motoren kontrolleres gjennom om fagperson Motor oppnår ikke full effekt. Strømkretser i nettanlegget overbelastet (lam- per, andre motorer, osv.) Ikke benytt andre apparater eller motorer på den samme strømkretsen Motor overopphetes lett. Overbelastning av motor, utilstrekkelig kjøling av motor Unngå overbelastning av motoren ved skjæring, fjern støv fra motoren, for at en optimal kjøling av motoren er sikret Redusert skjærekraft ved saging Sagblad er for lite (slipt for ofte) Still inn endeanslaget for sagaggregatet på nytt Sagesnitt er ru eller bølgete Sagblad er sløvt, tannform ikke egnet for materialtykkelsen Etterslip sagbladet hhv. Sett egnet sagblad Arbeidsstykke ryker ut hhv. revner Skjæretrykk er for høyt hhv. sagblad er ikke egnet til innsats Sett inn egnet sagblad Et påtrykk av typebetegnelsen på tilkoblingskabelen er en forskrift. Vekselstrømsmotor

• Nettspenningen må være på 230 V~.

• Skjøteledninger på opptil 25 m lengde må påvise et tverrsnitt på 1,5 kvadratmillimeter. Tilkobling og reparasjon av elektrisk utrustning må kun utføres av elektriker. Ved ytterligere spørsmål oppgis følgende data:

• Strømtype til motoren

• Informasjon til maskinens typeskilt

• Informasjon til motorens typeskilt

13. Deponering og gjenvinning

Apparatet benner seg i en forpakning for å forhin- dre transportskader. Forpakningen er råmateriale og kan dermed brukes på nytt eller føres tilbakeføres til råstoffkretsløpet. Apparatet og dens tilbehør består av ulike materialer, som f.eks. Metall og plast. Ikke kast batterier i hushold- ningsavfallet, i ild eller i vannet. Batterier burde samles, resirkuleres eller deponeres miljøvennlig. Gi defekte komponenter til deponeringen for spesialavfall. Forhør deg i faghandelen eller ved kommuneforvaltningen!

• Du må som bruker sikre, om nødvendig i samråd med din energileverandør, at tilkoblingspunktet som du ønsker å benytte til driften av produktet, oppfyller ett av de angitte kravene a) eller b). Viktige anvisninger Ved overbelastning av motoren kobles denne auto- matisk ut. Etter en avkjølingsperiode (varierende tids- spenn) kan motoren startes igjen. Defekte elektriske ledninger En elektrisk ledning får ofte isolasjonsskader. Årsaker kan være:

• Klemskader når ledningen blir ført gjennom vindu- eller dørsprekk.

• Knekkskader ved ikke forskriftsmessig feste eller fø- ring av ledning.

• Snittskader ved at ledningen har blitt kjørt over.

• Isolasjonsskader ved at ledningen har blitt revet ut av stikkontakt I vegg.

• ignorering av bruksanvisningen

9. Låseskrue til emnesupport

• Maskinens overdel (4) kan vippes til maks. 45° mod venstre ved at løsne låseskruen (22).

• Løsn låseskruen (22).

• Løsn låseskruen (26).

• Løsn låseskruen (22) og vip maskinens overdel (4) med håndtaget (1) til venstre, til 45°.

• Løsn drejebordet (14) ved at løsne låseskruen (26).

• Løsn låseskruen (22).

erklærer herved følgende samsvar under EU-direk- tiv og standarder for følgende artikkel
