HASZNÁLATI ÚTMUTATÓ HM100Lxu SCHEPPACH

Vonó-, fejező- és gérvágó fűrész Forditás az eredeti használati utasitásból

Csak EU-tagállamoknak. Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé! Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EK irányelv, valamint ennek a nemzeti jogba való átültetése alapján a használt elektromos kéziszerszámokat külön, környezetvédő újrahasznosítás céljából kell gyűjteni.

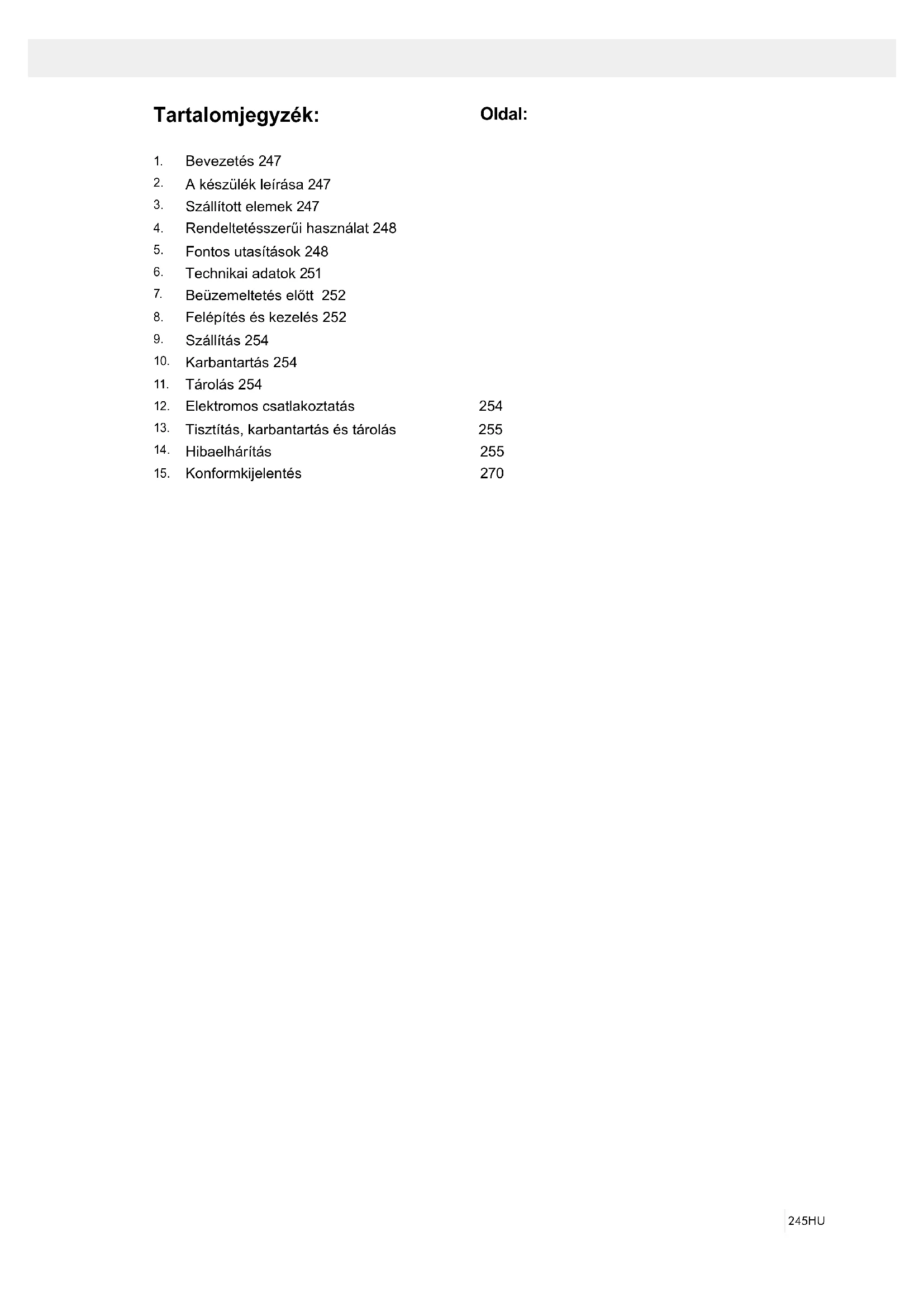

A készülék leírása 247

Szállított elemek 247

Rendeltetésszerűi használat 248

Fontos utasítások 248

Technikai adatok 251

Beüzemeltetés előtt 252

Felépítés és kezelés 252

Elektromos csatlakoztatás 254

Tisztítás, karbantartás és tárolás 255

Üzembe helyezés előtt olvassa el a kezelési útmutatót és a biztonsági előírásokat, és mindig tartsa be azokat!

Viseljen védőszemüveget!

Figyelem! Sérülésveszély! Ne nyúljon a működő fűrészlaphoz!

Figyelem! Lézersugárzás

II. védelmi osztály (kettős szigetelés)

Viseljen hallásvédőt!

Porképződésnél viseljen légzőmaszkot! A készüléken található szimbólumok magyarázata247HU

2. A készülék leírása (1-21 ábra)

4. Fűrészlapvédő mozgatható

6. Feszítőberendezés

8. Rögzítőcsavar a munkafeltéthez

14. Rögzített fűrészasztal

16a. Eltolható ütközősín 16b. Rögzítő csavar

17. Forgácsfelfogózsák

20. Rögzítő csavar a vonó vezetéshez

23. Biztosító csapszeg

24. Recézett fejű csavar a vágásmélységhatárolóhoz

25. Ütköző a vágásmélységhatárolóhoz

26. Rögzítőcsavar a forgóasztalhoz

27. Jusztírozó csavar (90°)

28. Jusztírozó csavar (45°)

31. Fűrésztengelyzár

34. Be- / Kikapcsoló lézer

35. Elemtartó rekesz

36. Elemtartó rekeszfedél

a) 90°-ú ütközési szöglet (nincs benne a szállítás terjedelmében) b) 45°-ú ütközési szöglet (nincs benne a szállítás terjedelmében) c) Rugó d) Belső hatlapú kulcs, 6 mm

3. Szállított elemek

• Nyissa ki a csomagolást és óvatosan vegye ki a ké- szüléket.

• Távolítsa el a csomagolóanyagot, valamint a csoma- golási / szállítási biztosításokat (ha vannak ilyenek).

• Ellenőrizze, hogy teljes-e a szállítmány.

• Ellenőrizze a készülék és a kiegészítő alkatrészek szállítás során keletkezett sérüléseit. Lehetősége szerint a garancia érvényességének letel- téig őrizze meg a csomagolást.

Gyártó: scheppach Fabrikation von Holzbearbeitungsmaschine GmbH Günzburger Straße 69 D-89335 Ichenhausen TISZTELT VÁSÁRLÓ! Sok örömet és sikert kívánunk Önnek, amikor az új ké- szülékét használja. KEDVES VÁSÁRLÓ! A hatályban lévő termékfelelősségi törvény értelmében a berendezés gyártója nem vonható felelősségre a be- rendezésen vagy vele kapcsolatban keletkező károkért a következő esetekben:

• szakszerűtlen kezelés,

• a használati utasítások be nem tartása,

• harmadik személy által végzett, szakképzetlen javí- tások,

• nem eredeti alkatrészek beszerelése és cseréje,

• szakszerűtlen használat,

• az elektromos rendszer kiesése az elektromos elő- írások, illetve a VDE 0100, DIN 57113 / VDE 0113 szabályozások be nem tartása miatt. JAVASLATOK: Mielőtt a berendezést összeszerelné, és üzembe he- lyezné olvassa el a használati útmutató teljes szövegét. Az üzemelési utasítások célja a készülékkel való ismer- kedésének megkönnyítése és a használati lehetőségei- nek megismertetése. Az üzemelési utasítások fontos megjegyzéseket tartal- maz a készülék biztonságos, szakszerű és gazdaságos használatával kapcsolatosan, a veszélyek elkerülésére, a javítási költségek megspórolására, a kiesési idő csök- kentésére, és a készülék megbízhatóságának és élet- tartamának növelésére. A használati útmutatóba foglalt biztonsági utasításokon kívül mindenképpen be kell tartani a nemzeti érvényben lévő szabályozásokat a készülék üzemelésével kapcso- latosan. Az üzemelési utasításokat helyezze egy tiszta, műanyag mappába, hogy megóvja a szennyeződéstől és a nedvességtől, és tárolja a készülék közelében. A munka elkezdése előtt minden gépkezelőnek el kell olvasnia az utasításokat és gondosan be kell tartania őket. Csak olyan személyek használhatják a készüléket, akiket kiképeztek a gép használatáról, és a lehetséges veszélyekről, illetve kockázatokról. Be kell tartani az előírt minimális kort. A jelen üzemelési utasításokba foglalt biztonsági előírá- sok és a helyi országos különleges előírások kiegészí- téseként be kell tartani az általánosan elismert műszaki előírásokat a fafeldolgozó szerszámgépek üzemelése- kor. Az útmutató, valamint a biztonsági előírások gyelmen kívül hagyásából származó balesetekért és károkért nem vállalunk felelősséget.248 HU Kerjuk vegye gyelembe, hogy a keszulekeink rendelte- tesuk szerint nem az ipari, kezműipari vagy gyari hasz- nalatra lettek konstrualva. Nem vallalunk szavatossa- got, ha a keszulek ipari, kezműipari vagy gyari uzemek teruleten valamint egyenertekű tevekenysegek teruleten van hasznalva.

5. Fontos utasítások

Figyelem! Az elektromos kéziszerszámok használata során az áramütés, illetve sérülés- és tűzveszély meg- előzése érdekében az alábbi alapvető biztonsági uta- sításokat kell betartani. Az elektromos kéziszerszám használata előtt minden utasítást olvasson el, és mindig gondosan tartsa be a biztonsági előírásokat. Biztonságos munkavégzés 1 Tartsa a munkakörét rendben – Rendetlenség a munkakörben baleset veszélyét idézi elő. 2 Vegye a környezeti befolyásokat gyelembe – Ne tegyen ki az elektromos szerszámokat esőnek. – Ne használjon elektromos szerszámokat nedves vagy vizes környezetben. – Gondoskodjon jó megvilágításról. – Ne használjon elektromos eszközöket ott, ahol tűz- és robbanásveszély keletkezhet. 3 Óvja magát az áramütés elől – Kerülje el a földelt részekkel való testi érintkezést, mint például csövekkel, fűtőtestekkel, tűzhelyek- kel,hűtőszekrényekkel. 4 Tartsa a gyerekeket távol! – Ne engedje meg más személynek, hogy meg- érintsék a szerszámot vagy a kábelt, tartsa őket a munkakörétől távol. 5 Tárolja a szerszámait biztonságosan – Nem használt szerszámokat egy száraz, zárt te- remben és a gyerekek számára nem elérhetően kell tárolni. 6 Ne terhelje túl a szerszámait – Jobban és biztonságosabban dolgozik a megadott teljesítményi körben. 7 Használja a kellő szerszámot – Ne használjon túl gyenge szerszámokat vagy kie- gészítő egységeket nehéz munkákra. – Ne használja a szerszámokat olyan célokra és munkákra, melyekre ezek nincsenek előrelátva; mint például ne használjon kézi körfűrészeket fák kivágására vagy ágak levágására. – Ne használja az elektromos kéziszerszámot tűzifa fűrészelésére. 8 Viseljen megfelelő munkaruhát – Ne viseljen bő ruhát vagy ékszert. Ezeket elkaphat- ják a mozgó részek. A szabadban történö munká- latoknál gumikesztyű és tapadós lábbeli ajánlatos. – Hosszú hajnál viseljen hajhálót. 9 Használjon védőfelszerelést – Viseljen védőszemüveget. – Viseljen légzőmaszkot, ha a munka során por ke- letkezik. FIGYELEM A készülék és a csomagolóanyag nem gyerekjáték! A gyerekek ne játsszanak a műanyag zacskókkal, fóliákkal és apró alkatré- szekkel! Fennáll a lenyelés és fulladás veszélye!

• vonó-, fejező és sarkaló fűrész

• 1 x feszítőberendezés (7)

• 2 x munkadarabfeltét (8)

• Forgácsfelfogózsák (17)

• Belső hatlapú kulcs (d)

• Belső hatlapú kulcs 3 mm (e)

• Üzemeltetési útmutató

4. Rendeltetésszerűi használat

A vonó-, fejező és sarkaló fűrész, a gépnagyságnak megfelelő fa és műanyag fejezésére szolgál. Ezt a gé- pet ne használja műanyag fűrészelésére! Figyelmeztetés! A tartozék fűrészlap kizárólag fa fű- részelésére alkalmas! Ne használja műanyag fűrésze- lésére! A gépet csak rendeltetése szerint szabad használni. Ezt túlhaladó bármilyen használat, nem számít rendel- tetésszerűnek. Ebből adódó bármilyen kárért vagy bár- milyen fajta sérülésért a használó ill. a kezelő felelős és nem a gyártó. Csak a gepnek megfelelő fűreszlapo- kat szabad hasznalni. Tilos barmilyen fajta szetvalaszto tarcsanak a hasznalata. A rendeltetesszerűi hasznalat resze a biztonsagi utasitasok gyelembe vetele is, vala- mint az osszeszerelesi es a hasznalati utasitasban levő uzemeltetesi utasitasok. A gepet kezelő es karbantar- to szemelyeknek ezekben jartasaknak es a lehetseges veszelyekkel kapcsolatban kioktatottaknak kell lenniuk. Ezen kivul legpontosabban be kell tartani az ervenyes balesetvedelmi előirasokat. Figyelembe kell venni a munkaegeszsegugyi es a biz- tonsagtechnikai teren fennallo balesetvedelmi szaba- lyokat. A gepen tortenő valtoztatasok, teljesen kizarjak a gyarto szavatolasat es az ebből adodo karok megte- riteset. Bizonyos fennmaradt rizikotenyezőket rendelte- tesszerű hasznalat ellenere sem lehet teljes mertekben kizarni. A gep konstrukcioja es felepitese altal a kovet- kező pontok lephetnek fel:

• A fűreszlap megerintese a nem lefedett fűreszkorben.

• A szukseges zajcsokkentő fullvedő hasznalatanak mellőzesekor a hallas karosodasa.

• Zart teremben torteno hasznalatkor az egeszsegre karos fapor kibocsajtasa.249HU 19 Legyen gyelmes – Figyeljen arra, amit csinál. Munkája során kellő körültekintéssel járjon el. Ne használja az elektro- mos kéziszerszámot, ha nem tud rá gyelni. 20 Ellenőrizze le a készülékét sérülésekre – A szerszám további használata előtt a védő beren- dezéseket vagy enyhén sérült részeket gondosan megvizsgálni, hibátlan és meghatározásuknak megfelelő működésükre. – Vizsgálja meg, hogy a mozgó részek működése rendben van, és hogy nem szorulnak vagy nin- csennek károsulva részeik. Ahhoz, hogy a készü- lék biztonsága biztosítva legyen minden résznek helyesen fel kell szerelve lennie. – A mozgatható védőfedelet nyitott állapotban nem szabad beszorítani. – Amennyiben a használati utasításban nincs más megadva, a károsult biztonsági berendezéseket és részeket szakszerüen egy elismert szakműhely által kell megjavíttatni vagy kicseréltetni. – A károsult kapcsolókat egy vevőszolgálati műhely által muszáj kicseréltetni. – Ne használjon hibás vagy sérült csatlakozó ve- zetékeket. – Ne használjon olyan elektromos szerszámokat ahol a kapcsolót nem lehet be- és kikapcsolni. 21 FIGYELEM! – Kettős gérvágások esetén különösen óvatos le- gyen. 22 FIGYELEM! – Más betétszerszámok és tartozékok használata sérülésveszélyt okozhat Önnek. 23 Az elektromos kéziszerszám javítását villanysze- relővel végeztesse – Ez az elektromos szerszám megfelel a rávonat- kozó biztonsági határozatoknak. Javításokat csak egy villamossági szakember végezheti el, külön- ben balesetek érhetik a használót. További biztonsági utasítások 1 Biztonsági intézkedések – Figyelmeztetés! Ne használjon sérült vagy eltor- zult fűrészlapot. – Az elhasznált asztalbetétet cserélje ki. – Csak a gyártó által ajánlott, az EN 847-1 szabvány előírásainak megfelelő fűrészlapokat használjon. – Ügyeljen arra, hogy a vágni kívánt anyagnak meg- felelő fűrészlapot válasszon. – Viseljen megfelelő személyes védőfelszerelést. Ehhez az alábbiak tartoznak: – Hallásvédő a nagyothallás kialakulási kocká- zatának csökkentése érdekében, – Légzőmaszk a veszélyes por belégzési kocká- zatának csökkentése érdekében, – A fűrészlapokkal és nyersanyagokkal végzett munka során viseljen kesztyűt. Amikor csak lehetséges, tartóban szállítsa a fűrészlapokat. – Viseljen védőszemüveget. A munka során keletkező szikrák vagy a készülékből kirepülő szilánkok, forgácsok és porok miatt elveszítheti a látását. 10 Csatlakoztassa rá a porelszívóberendezést – Ha a porelszívási berendezésekhez csatlakozá- sok vannak, akkor győződjön meg arról, hogy ezek rá is vannak kapcsolva és használva is vannak. – A készüléket zárt térben csak megfelelő elszívó berendezés mellett működtetheti. 11 Ne használja fel a kábelt más célokra – Ne hordja a szerszámot a kábelnál fogva, és ne használja fel a kábelt a csatlakozó dugó kihúzásá- ra a dugaszoló aljzatból. Óvja a kábelt hőségtől, olajtól és éles szélektől. 12 Biztosítsa a munkadarabot – Használjon szorítószerkezeteket vagy egy satut a munkadarab befogására. Ezáltal ez biztosabban van rögzítve mint kézzel és lehetővé teszi a gép mindkét kézzeli kezelését. – Hosszú munkadaraboknál egy kiegészítő támasz- tékra (asztal, bakok stb.) van szükség ahhoz, hogy a gép ne dőljön fel. – A munkadarabot mindig erősen nyomja a mun- kalapra és az ütközőhöz, hogy ne billegjen és ne forduljon el. 13 Kerülje a rendellenes testtartást – Biztosan álljon és mindig őrizze meg egyensúlyát. – Ne tartsa a kezét olyan ügyetlen helyzetekben, amelyek esetén hirtelen megcsúszás miatt egyik vagy mindkét keze hozzáérhet a fűrészlaphoz. 14 Ápolja gondosan a szerszámait – Tartsa a szerszámait élesen és tisztán, hogy jól és biztosan tudjon dolgozni. – Kövesse a karbantartási előírásokat és az utasí- tásokat a szerszámcserére. – Ellenőrizze le rendszeresen a csatlakozási veze- téket és a kábelját, és sérülés esetén cseréltesse ki azt egy elismert szakember által. – Ellenőrizze le rendszeresen a hosszabbító kábelt és sérülés esetén cserélje ki. – Tartsa a fogantyúkat szárazon valamint olaj és zsír mentesen. 15 Húzza ki a csatlakozódugót az aljzatból – A laza szilánkokat, forgácsot vagy beszoruló fa- darabokat soha ne próbálja meg a fűrészlap moz- gása közben kiszedni. – Ha nem használja az elektromos kéziszerszámot, javítás előtt és a szerszámok, pl. fűrészlap, fúró és marógép cseréjénél. 16 Ne hagyjon benne semmilyen szerszámkulcsot dugva – Bekapcsolás előtt ellenőrizze le, hogy a kulcsok és a beállító szerszámok el vannake távolítva. 17 Ügyeljen arra, hogy a gép ne indulhasson el aka- ratlanul – Mielőtt a csatlakozót bedugja az aljzatba, győződ- jön meg arról, hogy a gép kapcsolója kikapcsolt állapotban van. 18 Kültéren használjon hosszabbító kábelt – A szabadban csak szabadtéri használatra alkal- mas, ennek megfelelő jelöléssel ellátott hosszab- bító kábelt alkalmazzon. – A kábeldobot csak letekert állapotban használja.250 HU Figyelmeztetés! Ez az elektromos kéziszerszám működés közben elektromágneses mezőt képez. Ez a mező bizonyos körülmények között befolyásolhatja az aktív és passzív orvosi implantátumok működését. A súlyos és halálos sérülések veszélyének csökkentése érdekében javasoljuk, hogy az orvosi implantátumokkal élő személyek az elektromos kéziszerszám kezelése előtt kérjék ki orvosuk és az implantátum gyártójának véleményét. A FŰRÉSZLAPOK KEZELÉSÉRE VONATKOZÓ

BIZTONSÁGI UTASÍTÁSOK

1 Csak akkor illesszen be betétszerszámokat, ha a kezelésüket tökéletesen ismeri. 2 Figyeljen a legmagasabb fordulatszámra. A betét- szerszámon megadott legmagasabb fordulatszám átlépése tilos. Tartsa be a fordulatszám-tartományt, ha meg van adva. 3 Ügyeljen a motor és a fűrészlap forgásirányára. 4 Ne használjon megrepedt betétszerszámokat. A megrepedt betétszerszámokat selejtezze ki. Eze- ket tilos megjavítani. 5 A befogófelületeket tisztítsa meg a szennyeződé- sektől, zsírtól, olajtól és víztől. 6 Körfűrészlapok furatainak csökkentésére soha ne használjon különálló redukáló gyűrűket vagy per- selyeket. 7 Ügyeljen arra, hogy a betétszerszámot biztosító rögzített redukáló gyűrűk átmérője ugyanakkora és a vágási átmérő legalább 1/3-a legyen. 8 Bizonyosodjon meg arról, hogy a rögzített redukáló gyűrűk egymással párhuzamosak. 9 Óvatosan működtesse a betétszerszámokat. Leg- jobb, ha ezeket az eredeti csomagolásukban vagy különleges tartókban tárolja. A fogásbiztonság javítása és a sérülésveszély további csökkentése érdekében viseljen védőkesztyűt. 10 A betétszerszámok használata előtt ellenőrizze, hogy minden védőszerkezet helyesen rögzül-e. 11 Használat előtt győződjön meg arról, hogy az Ön által használt összes betétszerszám megfelel az elektromos kéziszerszám műszaki követelménye- inek, illetve hogy ezek helyesen rögzülnek-e. 12 A tartozék fűrészlapot csak fa fűrészelésére hasz- nálja, fémek megmunkálására soha. Figyelem: Lézersugárzás Ne nézzen a sugárba Lézerosztály 2 Megfelelő óvintézkedések használata által védje magát és a környezetét a balesetveszélyektől!

• Ne tekintsen vedetelen szemekkel kozvetlenul a le- zersugarba.

• Ne tekintsen sohasem kozvetlenul a sugarzasba. – Fa fűrészelése esetén az elektromos kéziszerszá- mot csatlakoztassa egy porfelfogó berendezés- re. A porképződést többek között a megmunkált anyag, a helyi leválasztás (gyűjtés vagy forrás) és a fedél/vezetőlemezek/vezetékek helyes beállítá- sa is befolyásolja. – Ne használjon erősen ötvözött gyorsacélból (HSS-acél) készült fűrészlapot. 2 Karbantartás és javítás – Minden egyes beállítási és javítási munkálat előtt húzza ki a hálózati csatlakozót. – A zajképződést különböző tényezők befolyásolják, többek között a fűrészlapok minősége, valamint a fűrészlap és az elektromos kéziszerszám állapo- ta. Lehetőség szerint zajcsökkentett szerkezetű fűrészlapokat használjon. A zaj csökkentéséhez rendszeresen végezze el az elektromos kéziszer- szám és toldatainak karbantartását, illetve szük- ség esetén javítását is. – Ha az elektromos kéziszerszám, a védőberende- zések vagy a szerszám toldatainak működésében hibát észlel, azonnal értesítse a biztonságért fe- lelős személyt. 3 Biztonságos munkavégzés – Csak olyan fűrészlapokat használjon, amelyek legnagyobb megengedett fordulatszáma meg- haladja a gép maximális orsófordulatszámát, és amelyek alkalmasak a vágandó anyaghoz. – Győződjön meg arról, hogy a fűrészlap semmilyen állásban nem érinti a forgóasztalt úgy, hogy kihú- zott csatlakozódugónál kézzel fordítsa a fűrész- lapot 45°-os és 90°-os állásokba. Adott esetben állítsa be újra a fűrészfejet. – Az elektromos kéziszerszám szállításához csak a szállítószerkezeteket használja. A védőszerke- zeteket soha ne használja kezelésre vagy szál- lításra. – Ügyeljen arra, hogy csak a gyártó által megadott céloknak megfelelő távtartó tárcsákat és orsóka- rikákat használjon. – A stabilitás biztosítása érdekében a gép előtt min- den vágás; A gép körül a talaj mindig egyenes, tiszta és lehullott daraboktól, pl. forgácstól és vágási maradványoktól mentes legyen. – Mindig a fűrészlap oldala mellett dolgozzon. – A vágási területről soha ne távolítson el vágási maradványokat vagy egyéb munkadarabrészeket addig, amíg a gép működésben van és a fűrészelő egység még nem került nyugalmi állapotba. – Ha szükséges csatolni a gépet egy munkapad vagy hasonló. Zárd le a gépet a munkaasztal. Ez lehet jegyezni a lyukak a x fűrészasztalra. – A billenés elkerülése érdekében biztosítsa a hosz- szú munkadarabokat a vágási folyamat végén (pl. legurulási állvány vagy bak).251HU

Váltakozóáramú motor 220 - 240 V ~ 50Hz Teljesítmény 2000 Watt Üzemmód S6 25%* Üresjárati fordulatszám n

Keményfémfűrészlap ø 254 x ø 30 x 3,0 mm A fogak száma 60 Elfordítási határkör -45° / 0°/ +45° Sarakaló vágás 0° bis 45° nach links Fűrésszélesség 90° 340 x 78 mm Fűrésszélesség 45° 240 x 78 mm Fűrésszélesség 2 x 45° (Duplasarkalóvágás) 240 x 32 mm Védőosztály II Tömeg ca. 17 kg Lézerosztály 2 Hullámhossz lézer 650 nm Teljesítmény lézer ≤ 1 mW Áramellátás lézermodul 2 x 1,5 V Micro (AAA)

• S6 üzemmód, megszakítás nélküli, időszakos üzemmód. Az üzemeltetés indítási időből, folya- matos terhelés alatt állás időszakából és üresjárati időből áll. A működési idő 10 perc, a relatív bekap- csolási idő pedig a működési idő 25%-a. A munkadarabnak legalább 3 mm magasnak és 10 mm szélesnek kell lennie. Ügyeljen arra, hogy a munkadarabot a befogó szer- kezettel mindig biztosítsa. Zaj Ennek a fűrésznek a zajértékei az EN 61029 szerint lettek mérve. Hangnyomásmérték L

3 dB Hangteljesítménymérték L

3 dB Viseljen hallásvédőt. A zaj halláskárosodást okozhat. Maradék kockázatok A gép a technika mai állása és az elfogadott bizton- ságtechnikai szabályok szerint készült. Ennek elle- nére munka közben felléphetnek egyedi maradék kockázatok.

• Ha nem megfelelő elektromos csatlakozóvezetéke- ket használ, az áram veszélyeztetheti az egészségét.

• Ezen túlmenően minden meghozott óvintézkedés el- lenére vannak nem nyilvánvaló maradék kockázatok.

• A maradék kockázatok minimalizálhatók, ha összes- ségében betartja a „Biztonsági utasítások“ a „Rendel- tetésszerű használat“ c. fejezetek, valamint a kezelési útmutató tartalmát.

• Soha sem iranyitsa a lezersugarat visszaverő felu- letekre, szemelyekre vagy allatokra. Egy kis telyesit- menyű lezersugar is karokat tud okozni a szemen.

• Vigyazat - ha az itt megadott eljarasi modtol elter, akkor ez egy veszelyes sugarzasi expoziciohoz ve- zethet.

• A lezermodult sohasem kinyitni.

• Vegye ki az elemeket, ha a fejezőfűrészt hosszabb ideig nem használja.

• A lézert ne cserélje ki másik típusúra.

• A lézer javítását csak a gyártója vagy meghatalmazott képviselője végezheti. Az elemek kezelésére vonatkozó biztonsági utasí- tások 1 Mindig ügyeljen arra, hogy az elemeket a polaritá- suknak (+ és -) megfelelően helyezze be, ahogy az az elemen is jelölve van. 2 Ne zárja rövidre az elemeket. 3 Ne töltse a nem újratölthető elemeket. 4 Az elemeket ne merítse ki túlságosan! 5 Ne párosítsa össze a régi és új, a különböző típusú vagy más gyártóktól származó elemeket! A készlet összes elemét egyszerre cserélje ki. 6 Az elhasznált elemeket azonnal vegye ki a készü- lékből, és gondoskodjon a megfelelő kezelésükről! 7 Ne hevítse fel az elemeket! 8 Közvetlenül ne hegesszen vagy forrasszon az ele- meken! 9 Ne szerelje szét az elemeket! 10 Ne változtassa meg az elemek alakját! 11 Ne dobja tűzbe az elemeket! 12 Az elemeket gyermekek által nem elérhető helyen tárolja. 13 Ne engedje, hogy gyerekek felügyelet nélkül cserél- jék ki az elemeket! 14 Az elemeket ne tárolja tűz, tűzhelyek vagy egyéb hőforrások közelében. Az elemeket ne tegye ki közvetlen napsugárzásnak, meleg időjárás esetén pedig ne használja vagy tárolja őket járművekben. 15 A még nem használt elemeket az eredeti csomago- lásukban, fém tárgyaktól távol tárolja. A kicsomagolt elemeket ne keverje vagy dobálja össze! Ez ugyanis az elemek rövidzárlatához, ezzel pedig károkhoz, égési sérülésekhez és akár tűzveszélyhez is ve- zethet. 16 Vegye ki az elemeket a készülékből, ha hosszabb ideig nem használja azt, kivéve, ha vészhelyzet ese- tére vannak ott! 17 A kifolyt elemeket SOHA ne érintse meg megfelelő védelem nélkül. Ha a kifolyt folyadék érintkezésbe kerül a bőrével, akkor az érintett bőrfelületet azon- nal mossa le folyó vízzel. Minden esetben előzze meg, hogy a folyadék a szemével vagy a szájával érintkezzen. Ilyen esetekben azonnal keressen fel egy orvost. 18 Az elemek behelyezése előtt tisztítsa meg az érint- kezőit, valamint a készülékben található ellenérint- kezőket is.252 HU

• A gépfej (4) a rögzítőcsavar (22) kioldásával maxi- mum 45°-os szögben dönthető meg balra.

8.2 90°-os fejező vágás ütközőjének

nombeállítása (1/6/7 ábra)

• Az ütközőszöglet nincs a szállítás terjedelmében.

• Süllyessze le a gépfejet (4) és rögzítse a biztosító csapszeg (23) segítségével.

• Lazítsa ki a rögzítőcsavart (22).

• Helyezze be az ütközőszöget (a) a fűrészlap (6) és a forgóasztal (14) közé.

• Az igazító csavart (27) addig állítsa, amíg a szög a fűrészlap (6) és a forgóasztal (14) közötti szög 90°.

• A beállítást nem kell rögzíteni, mert a rugók előfeszí- tése megtartja azt.

• Végezetül ellenőrizze a pozíciót a szög kijelzőjén. Ha szükséges, csillagcsavarhúzó segítségével lazítsa ki a mutatót (19), állítsa a szögskála (18) 0°-os pozíció- jába, majd ismét rögzítse a tartócsavar segítségével.

8.3 90°-os fejező vágás és 0°-os forgóasztal (8ábra)

Kb. 100 mm-es vágási szélességig a fűrész vonófunk- ciója a rögzítő csavarral (20) a hátsó pozícióban rög- zíthető. Ebben a pozícióban a gép fejező üzemmódban üzemeltethető. Ha a vágási szélesség meghaladja a 100 mm-t, akkor ügyeljen arra, hogy a rögzítőcsavar (20) laza, a gépfej (4) pedig mozgatható legyen. Figyelem! A (16a) eltolható ütközősínt 90°-os fejező vá- gásokhoz a belső pozícióban kell rögzíteni.

• Oldja ki a (16a) eltolható ütközősín (16b) rögzítőcsa- varját, és tolja be a (16a) eltolható ütközősínt.

• A (16a) eltolható ütközősínt úgy kell a legbelső po- zíció előtt rögzíteni, hogy a (16a) ütközősín és a (6) fűrészlap közötti távolság legfeljebb 8 mm legyen.

• A vágás előtt ellenőrizze, hogy a (16a) ütközősín és a (6) fűrészlap nem tud összeütközni.

• Ismét húzza meg a (16b) rögzítőcsavart.

• A gépfejet (4) a fenti állásba helyezni.

• A gépfejet (4) a fogantyúnál (2) fogva hátratolni és adott esetben ebben a helyzetben xálni. (a vágási szélességtől függően)

• Fektesse a vágásra előrelátott fát az ütközősínhez (16) és a forgóasztalra (14).

• Az anyagot a feszítőberendezéssel (7) a feszesen álló fűrészasztalra (15) rögzíteni, azért hogy megaka- dályozza a vágási folyamat alatti elcsúszást.

• A gépfej (4) szabadra engedéséhez nyomni a kire- teszelőkart (3).

• A motor bekapcsolásához nyomni a be- / kikapcsolót (2).

• Fixált vonó vezetésnél (21): A fogantyúval (1) a gépfe- jet (4) egyenletesen és enyhe nyomással addig efelé mozgatni, amig a fűrészlap (6) át nem vágta a mun- kadarabot.

• Nem xált vonó vezetésnél (21): Egészen előre húzni a gépfejet (4). Egyenletesen és enyhe nyomás melett egészen leereszteni a fogatnyút (1). Most a gépfejet (4) lassan és egyenletesen egészen hátra tolni, amig a fűrészlap (6) teljesen át nem vágta a munkadarabot.

• A fűrészlési folyamat befejezése után a gépfejet (4) ismét a felső nyugalmi helyzetbe tenni és elengedni a bekikapcsolót (2).

• Szükségtelenül ne terhelje a gépet: a fűrészelés köz- beni erős nyomás gyorsan károsítja a fűrészlapot, emiatt pedig csökken a gép feldolgozás közbeni tel- jesítménye és a vágás pontossága.

• Műanyag vágásakor mindig használjon csíptetőket: a fűrészelni kívánt alkatrészeket mindig két csíptető közé rögzítse.

• Kerülje a gép véletlen elindulását: a csatlakozó bedu- gásakor az üzemi kapcsológombot ne nyomja meg.

• A kézikönyvben ajánlott szerszámot használja. Így érheti el a fejezőfűrész optimális teljesítményét.

• A gép működése közben soha ne nyúljon kezeivel a megmunkálási területre. Bármilyen művelet végrehaj- tása előtt engedje el a fogantyún található gombot és kapcsolja ki a gépet.

• A gép üzemeltetése közben tartsa távol a kezét a munkatartománytól.

• Mielőtt beállítási vagy karbantartási munkálatokat végezne, engedje el az indítógombot és húzza ki a hálózati csatlakozót.

7. Beüzemeltetés előtt

• A gépet stabilan kell felállítani, ez annyit jelent hogy egy munkapadra, egy univerzális állványra vagy ha- sonlóra erősen odacsavarozni.

• A beüzemeltetés előtt minden burkolatnak és bizton- sági berendezésnek szabályszerűen fell kell szerel- ve lennie.

• A fűrészlapnak szabadon kell tudni futnia.

• Ügyeljen a már megmunkált fán az idegen alkatré- szekre, mint például szögekre vagy csavarokra stb.

• A be-/kikpacsoló felszerelése előtt a fűrészlapnak he- lyesen fel kell szerelve lennie. A mozgatható részek- nek könnyűjáratáuknak kell lenniük.

• Rákapcsolás előtt leellenőrizni, hogy az adattáblán megadott adatok megegyeznek e a hálózati adatok- kal.

8. Felépítés és kezelés

8.1 Fűrész felépítése (1/2/3/4/5 ábra)

• A forgóasztal (14) beállításához kb. 2 fordulattal la- zítsa meg a rögzítőcsavart (26).

• A forgóasztalt (14) és a mutatót (12) fordítsa a skála (13) kívánt szögértékéhez, majd rögzítse őket a rög- zítőcsavar (26) használatával.

• A gépfejet gyengéden lefelé nyomva (4) és ezzel egy időben a biztosító csapszeget (23) a motortartóból ki- húzva a fűrész reteszelése kioldódik az alsó állásban.

• Fordítsa a gépfejet (4) felfelé, amíg a reteszelést ki- oldó kar (3) be nem akad.

• A feszítő berendezés (7) a rögzített fűrészasztal (15) bal és jobb oldalára is rögzíthető. Dugja a rögzítő be- rendezést (7) az erre a célra kijelölt furatba, amely az ütközősín (16) hátoldalán található, majd biztosítsa a csillag markolat csavar (7a).

• A (8) munkadarab-alátéteket az 5. ábrán látható mó- don helyezze a rögzített (15) fűrészasztalra, és a (9) csavar segítségével rögzítse.253HU

• A (16a) eltolható ütközősínt úgy kell a legbelső pozí- ció előtt rögzíteni, hogy a (16a) ütközősín és a (6) fű- részlap közötti távolság legalább 8 mm legyen.

• A vágás előtt ellenőrizze, hogy a (16a) ütközősín és a (6) fűrészlap nem tud összeütközni.

• Ismét húzza meg a (16b) rögzítőcsavart.

• Vigye a gépfejet (4) a felső helyzetbe.

• Rögzítse a forgóasztalt (14) 0°-os állásba.

• Oldja ki a rögzítőcsavart (22), majd a fogantyú (1) segítségével döntse balra a gépfejet (4), amíg a mu- tató (19) a skálán (18) a kívánt szöget nem mutatja.

• Ismét húzza meg a rögzítőcsavart (22).

• A vágást a 8.3 pontban leírtak alapján végezze.

8.7 Sarkaló vágás 0°-tól - 45°-ig és forgóasztal

0°-tól - 45°-ig (2/4/13 ábra) A fejező fűrésszel a munkafelülethez balra 0°- tól - 45°- ig terjedő sarkaló vágásokat és egyidejüleg az ütköző- síntől balra 0°-tól - 45°-ig ill. jobbra 0°-tól - 45°-ig terje- dőeket lehet elvégezni (dupla sarkaló vágások). Figyelem! A (16a) eltolható ütközősínt sarkaló vágások- hoz (döntött fűrészfej) a belső pozícióban kell rögzíteni.

• Oldja ki a (16a) eltolható ütközősín (16b) rögzítőcsa- varját, és tolja ki a (16a) eltolható ütközősínt.

• A (16a) eltolható ütközősínt úgy kell a legbelső pozí- ció előtt rögzíteni, hogy a (16a) ütközősín és a (6) fű- részlap közötti távolság legalább 8 mm legyen.

• A vágás előtt ellenőrizze, hogy a (16a) ütközősín és a (6) fűrészlap nem tud összeütközni.

• Ismét húzza meg a (16b) rögzítőcsavart.

• A gépfejet (4) a fenti állásba helyezni.

• A rögzítőcsavar (26) lazításával oldja ki a forgóasz- talt (14).

• A fogantyú (11) segítségével állítsa a forgóasztalt (14) a kívánt szögbe (ehhez lásd a 8.4. pontot).

• A forgóasztal rögzítéséhez ismét húzza meg a rög- zítőcsavart (26).

• Oldja ki a rögzítőcsavart (22).

• A fogantyú (1) segítségével döntse a gépfejet (4) bal- ra, a kívánt szögbe (ehhez lásd a 8.6. pontot).

• Ismét húzza meg a rögzítőcsavart (22).

• A vágást a 8.3. pontban leírtak alapján végezze el.

8.8 Vágásmélységkorlátozás (3/14 ábra)

• A csavar (24) által lehet a vágásmélységet fokozat- mentesen beállítani. Ehhez kioldani a csavaron (24) a recézett fejű anyát. Kifelé állítani a vágásmélység- korlátozó (25) ütközőjét. A csavar (24) becsavarása vagy kicsavarása által beállítani a kívánt vágásmély- séget. Azután a csavaron (24) ismét feszesre húzni a recézett fejű anyát.

• Egy próbavágás által leellenőrizni a beállítást.

8.9 Forgácsfelfogózsák (1 ábra)

A fűrész egy forgácsfelfogózsákkal (17) van felszerelve. Nyomja össze a porzsák fémgyűrűjének szárnyait és helyezze a motor területén a kieresztőnyílásra. A forgácszsákot (17) az alulsó oldalán lehet a cipzár által kiüríteni. Figyelem! A visszahozó rugó által a gép autómati- kussan felcsapódik, ez annyit jelent, hogy a vágás végénél ne engedje el a fogantyút (1), hanem vezes- se a motorfejet (5) lassan és enyhe ellennyomás alatt felfelé.

8.4 Fejező vágás 90º és forgóasztal 0°-tól - 45°-ig

(9 ábra) A fejező fűrésszel az ütközősíntől balra 0°-tól – 45°-ig és jobbra 0°-tól - 45°-ig terjedő fejező vágásokat lehet végezni. Figyelem! A (16a) eltolható ütközősínt 90°-os fejező vá- gásokhoz a belső pozícióban kell rögzíteni.

• Oldja ki a (16a) eltolható ütközősín (16b) rögzítőcsa- varját, és tolja be a (16a) eltolható ütközősínt.

• A (16a) eltolható ütközősínt úgy kell a legbelső po- zíció előtt rögzíteni, hogy a (16a) ütközősín és a (6) fűrészlap közötti távolság legfeljebb 8 mm legyen.

• A vágás előtt ellenőrizze, hogy a (16a) ütközősín és a (6) fűrészlap nem tud összeütközni.

• Ismét húzza meg a (16b) rögzítőcsavart.

• Oldja ki a rögzítőcsavart (26).

• A (11) fogantyúval állítsa a (14) forgóasztalt a kívánt szögbe. A forgóasztalon lévő (12) mutató a rögzí- tett (15) fűrészasztalon található (13) skálán a kívánt szögméretre mutasson.

• A forgóasztal (14) rögzítéséhez ismét húzza meg a rögzítőcsavart (26).

• A vágást a 8.3. pontban leírtak alapján végezze el.

8.5 Az ütköző nombeigazítása a sarkaló vágáshoz

45°, balra(1/10/11 ábra)

• Az ütközőszöglet nincs a szállítás terjedelmében.

• Süllyessze le a gépfejet (4) és rögzítse a biztosító csapszeg (23) segítségével.

• Rögzítse a forgóasztalt (14) 0°-os állásba.

• Oldja ki a rögzítőcsavart (22), majd a fogantyú (1) segítségével döntse meg a gépfejet (4) balra 45°-os szögben.

• Helyezze be a 45°-os ütközőszöget (b) a fűrészlap (6) és a forgóasztal (14) közé.

• Az igazító csavart (28) addig állítsa, amíg a szög a fűrészlap (6) és a forgóasztal (14) között 45°-os szög- ben nem áll.

• A beállítást nem kell rögzíteni, mert a rugók előfeszí- tése megtartja azt.

• Végezetül ellenőrizze a pozíciót a szög kijelzőjén. Ha szükséges, csillagcsavarhúzó segítségével lazítsa ki a mutatót (19), állítsa a szögskála (18) 45°-os pozíció- jába, majd ismét rögzítse a tartócsavar segítségével.

8.6 Sarkaló vágás 0°-tól - 45°-ig és forgóasztal 0°

(1/2/12 ábra) A fejező fűrésszel a munkafelülethez balra 0°- tól - 45°- ig terjedő sarkaló vágásokat lehet végezni. Figyelem! A (16a) eltolható ütközősínt sarkaló vágások- hoz (döntött fűrészfej) a belső pozícióban kell rögzíteni.

• Oldja ki a (16a) eltolható ütközősín (16b) rögzítőcsa- varját, és tolja ki a (16a) eltolható ütközősínt.254 HU

• A forgóasztal (14) reteszeléshez a rögzítőfogantyút (26) ismét feszesre húzni.

• Üzemelteteni a kireteszelőkart (3), lefelé nyomni a gépfejet (4) és arretálni a biztosító csapszeget (23). A fűrész most az alulsó állasban be van reteszelve.

• A hátulsó pozícióban xálni a vonóvezető (20) rögzí- tőcsavarjával a fűrész vonófunkcióját.

• A gépet a feszesen álló fűrészasztalon (15) hordani.

• A gép újboli felépítéséhez járjon a 7.1-ő alatt leírot- tak szerint el.

m Figyelem! Minden egyes beállítás, karbantartás vagy javítás előtt húzza ki a hálózati csatlakozót! Általános karbantartási intézkedések Időről időre egy kendővel törölje le a gépről a forgácsot és a port. A szerszám élettartamának növelése érdeké- ben havonta egyszer olajozza meg a forgórészeket. A motort ne olajozza. A műanyag tisztításához ne hasz- náljon maró hatású anyagot. Kefék vizsgálata A szénkeféket új gép vagy új kefék felszerelése esetén az első 50 üzemóra után ellenőrizze. Az első ellenőr- zés után 10 üzemóránként végezze el az ellenőrzést. Ha a szén 6 mm hosszan elhasználódott, a rugó vagy a mellékáramkör vezetéke megégett vagy sérült, akkor mindkét kefét ki kell venni. Ha a keféket a kiszerelés után használhatónak ítéli meg, akkor újra visszahelyez- heti őket.

A készüléket és tartozékait sötét, száraz és fagymentes helyen, gyermekektől elzárva tárolja. Az optimális táro- lási hőmérséklet 5 és 30˚C között van. Az elektromos szerszámot az eredeti csomagolásában őrizze. Takar- ja le az elektromos szerszámot, ezzel védve portól és nedvességtől. A kezelési útmutatót az elektromos szer- számmal együtt őrizze meg.

12. Elektromos csatlakoztatás

A telepített elektromos motor üzemkészen csatla- kozik. A csatlakozás megfelel a vonatkozó VDE és DIN rendelkezéseknek. A vásárló által használt hálózati csatlakozó, vala- mint az általa használt hosszabbító vezeték is fe- leljen meg ezeknek az előírásoknak.

• A termék megfelel az EN 61000-3-11 szabvány elő- írásainak és különleges csatlakoztatási feltételek vo- natkoznak rá. Ez azt jelenti, hogy szabadon válasz- tott, tetszőleges csatlakozási pontok használatával nem engedélyezett a termék használata.

• A kedvezőtlen hálózati körülmények a készülék át- meneti feszültség-ingadozásához vezethetnek.

8.10 A fűrészlap kicserélése (15/16/17/18 ábra)

Kihúzni a hálózati csatlakozót! Figyelem! Hordjon a fűrészlap cseréjéhez védőkesztyűket! Sérülés veszélye!

• A gépfejet (4) felfelé billenteni.

• Oldja ki a (37) vezetőkengyel (e) csavarját, így a ve- zetőkengyel szabaddá és lefelé fordíthatóvá válik.

• Nyomni a kapcsolót (3). Annyira felhajtani a fűrész- lapvédőt (5), amig a fűrészlapvédőben (5) levő lyuk a karimáscsavar (29) felett nincs.

• Egy kézzel helyezze a belső hatlapú kulcs (d) a ka- rimacsavarra (29).

• Tartsa a (d) imbuszkulcsot, a fűrészlap védőjét pedig lassan hajtsa rá, amíg az imbuszkulcshoz nem ér.

• Feszesen nyomni a fűrésztengelyreteszt (31) és a ka- rimáscsavart (29) lasan az óra járásának megfelelő irányába csavarni. Max. egy fordulat után bereteszel a fűrésztengelyretesz (31).

• Most valamivel több erőkifejtéssel a karimáscsavart (29) az óramutató forgási irányába megereszteni.

• Teljesen kicsavarni a karimáscsavart (29) és levenni a külső karimát (30).

• A fűrészlapot (6) a belső karimáról (32) levenni és lefelé kihúzni.

• Gondosan megtisztítani a karimáscsavart (29), a kül- ső karimát (30) és a belső karimát (32).

• Az új fűrészlapot (6) az ellenkező sorrendben ismét berakni és feszesre húzni.

• Figyelem! A fogak vágási ferdeségének, ez annyit jelent hogy a fűrészlap (6) forgási irányának, meg kell egyeznie a gépházon levő nyíl irányával.

• Állítsa a (37) vezetőkengyelt a megfelelő hely- zetbe, majd rögzítse az (e) csavar használatával. Mielőtt továbbdolgozna ellenőrizze le a védőbere- nedzések működőképességét.

• Figyelem! Minden fűrészlapcsere után le kell elle- nőrizni, hogy a fűrészlap (6) függőleges állásban, úgymint 45°-os döntésnél, szabadon fut-e az asz- talbetétben (10).

• Figyelem! A fűrészlap (6) cseréjét és kiigazítását szabályszerűen kell elvégezni.

8.11 Lézer üzem (3/19/20 ábra)

• Bekapcsolni: A lézer be-/kikapcsolót (34) az „1”-es állásba tenni. A megmunkálandó munkadarabra egy lézervonál lesz vetítve, amely a pontos vágásveze- tést mutatja.

• Kikapcsolni: A lézer be-/kikapcsolót (34) a „0”-ás állásba tenni.

• Elemcsere: Lekapcsolni a lézert (33). Eltávolítani az elemtartó rekeszfedelet (36). Eltávolítani az eleme- ket és kicserélni őket újakért (2 x 1,5 Volt típus R03, LR 03 Micro, AAA). Az elemek betételénél ügyelni a helyes pólusra. Ismét bezárni az elemrekeszt (35).

8.12 A lézer jusztírozása (Fig. 21)

Ha a lézer (33) nem mutatná tovább a helyes vágásvo- nalat, akkor azt utánna lehet jusztírozni. Ehhez megnyit- ni a csavart (38) és oldali eltolás által úgy beállítani a lézert, hogy a lézersugár eltalálja a fűrészlap (6) fogait.255HU

Üzemzavar Lehetséges ok Elhárítás A motor nem működik. A motor, a kábel vagy a csatlakozó hibás, a biztosítékok kiégtek. Vizsgáltassa meg a gépet egy szakemberrel. A mo- tort soha ne javítsa önkényesen. Veszély! Ellenőriz- ze a biztosítékokat, esetleg cserélje ki. A motor lassan indul el, és nem éri el az üzemi sebességet. A feszültség túl alacsony, a tekercsek sérültek, a kondenzátor átégett. Ellenőriztesse a feszültséget az elektromos mű- vekkel. Ellenőriztesse a motort egy szakemberrel. Cseréltesse ki a kondenzátort egy szakemberrel. A motor túl zajos. A tekercsek sérültek, a motor hibás. Ellenőriztesse a motort egy szakemberrel. A motor nem éri el a névleges teljesítményét. A hálózati berendezés áramkörei túlterhelőd- tek (lámpák, más motorok stb.). Ne használjon más készülékeket vagy motorokat ugyanazon az áramkörön. A motor könnyen túlme- legszik. A motor túlterhelődik, elégtelen a hűtése. Vágás közben akadályozza meg a motor túlterhelé- sét, távolítsa el a port a motorról, hogy biztosítsa az optimális hűtését. Fűrészelés közben csökken a vágási telje- sítmény. A fűrészlap túl kicsi (túl sokat élesítették). Állítsa be újra a fűrészelő berendezés végütközőjét. A fűrésznyom durva vagy hullámos. A fűrészlap életlen, a fog formája nem alkal- mas az anyagvastagsághoz. A fűrészlapot élezze meg, ill. megfelelő fűrészlapot helyezzen be. A munkadarab kiszakad ill. széthasad. A vágás közben túl nagy erővel nyomja, ill. a fűrészlap nem megfelelő az alkalmazáshoz. Megfelelő fűrészlapot helyezzen be. Ügyeljen arra, hogy ellenőrzéskor a vezeték ne csatla- kozzon a hálózatra. Az elektromos csatlakozóvezetékek feleljenek meg a vonatkozó VDE és DIN rendelkezéseknek. Csak H05VV-F jelölésű csatlakozóvezetékeket használjon. A csatlakozóvezeték típusának megnevezését a veze- téken fel kell tüntetni. Váltóáramú motor

• A hálózati feszültség 230 V~ legyen

• A 25 méternél rövidebb hosszabbító vezetékek ke- resztmetszete 1,5 négyzetmilliméter legyen. Az elektromos berendezések csatlakoztatását és javí- tását csak villamossági szakember végezheti. Kérdései esetén az alábbi adatokat kell megadni:

• Gép típuscímkéjének adatai

• Motor típuscímkéjének adatai

13. Megsemmisítés és újrahasznosítás

A szállítási károk megakadályozásához a készülék egy csomagolásban található. Ez a csomagolás nyersanyag és ezáltal ismét felhasználható vagy pedig visszavezet- hető a nyersanyagi körforgáshoz. A készülék és annak a tartozékai különböző anyagokból állnak, mint például fémből és műanyagokból. Ne dobja az elemet a ház- tartási hulladékba, tűzbe vagy vízbe. Az elemeket ösz- sze kell gyűjteni, újrahasznosítani vagy környezet ba- rátian megsemmisíteni. Vigye a károsult alkatrészeket a különhulladék megsemmisítési helyhez. Érdeklődjön utánna a szaküzletben vagy a községi közigazgatásnál!

• A terméket kizárólag olyan csatlakozási pontokkal használatra tervezték, amelyek a) a maximálisan megengedett „Z” hálózati imp dan- ciát (Zmax = 0,382 Ω) nem haladják meg, vagy ame- lyek b) tartós áramterhelhetősége fázisonként legalább 100 A.

• Felhasználóként meg kell győződnie arról - szükség esetén az áramszolgáltató vállalattal egyeztetve -, hogy a csatlakoztatási pont, amelynél a terméket üzemeltetni kívánja, a két, a) és b) követelmény va- lamelyikének megfelel. Fontos utasítások A motor túlterhelés esetén magától kikapcsol. Az (el- térő hosszúságú) hűtési idő után visszakapcsolhatja a motort. Sérült elektromos csatlakozóvezetékek Az elektromos csatlakozóvezetékek szigetelése gyak- ran megsérül. Ennek oka lehet:

• Nyomási helyek, ha a csatlakozóvezetéket ablak- vagy ajtóréseken keresztül vezeti.

• Törési helyek a csatlakozóvezetékek szakszerűtlen rögzítése vagy vezetése miatt.

• Vágási helyek a csatlakozóvezetéken való áthajtás miatt.

• Szigetelés sérülése a fali csatlakozóaljzatból való ki- szakítás miatt.

• Repedések a szigetelés öregedése miatt. Ne használjon ilyen sérült elektromos csatlakozóveze- tékeket, mivel használatuk a szigetelés sérülése miatt életveszélyes. Rendszeresen ellenőrizze, hogy nem sé- rültek-e az elektromos csatlakozóvezetékek.256 HR Popis sadržaja: Stranica:

az EU-irányelv és a vonatkozó szabványok szerinti következo megfeleloségi nyilatkozatot teszi a termékre
