KASUTUSJUHEND PL45 SCHEPPACH

Üles-alla nihutatava kettaga saepink Algupärase käsiraamatu tõlge

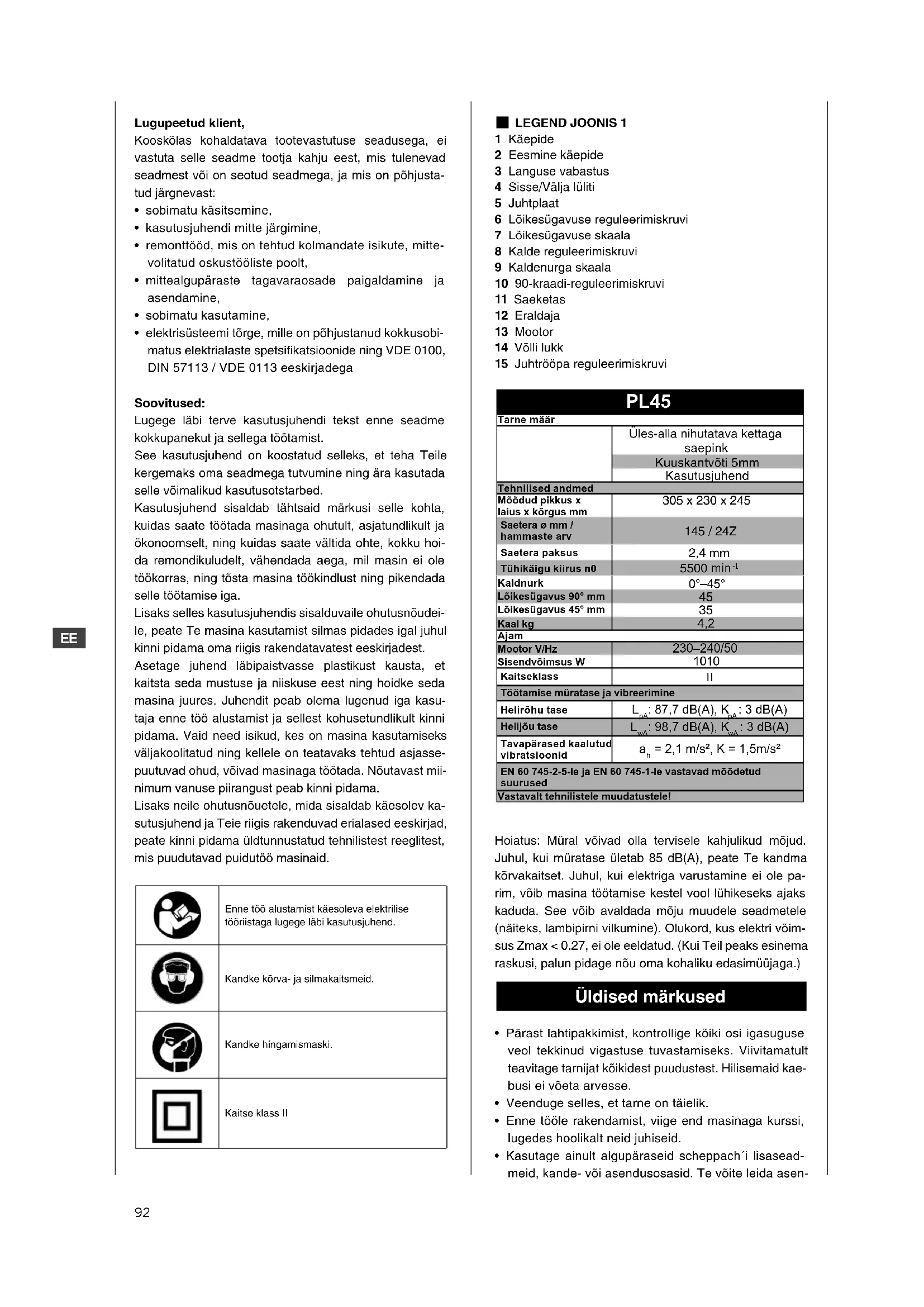

Lugupeetud klient, Kooskõlas kohaldatava tootevastutuse seadusega, ei vastuta selle seadme tootja kahju eest, mis tulenevad seadmest või on seotud seadmega, ja mis on põhjusta- tud järgnevast:

• sobimatu käsitsemine,

• kasutusjuhendi mitte järgimine,

• remonttööd, mis on tehtud kolmandate isikute, mitte- volitatud oskustööliste poolt,

• mittealgupäraste tagavaraosade paigaldamine ja asendamine,

• sobimatu kasutamine,

• elektrisüsteemi tõrge, mille on põhjustanud kokkusobi- matus elektrialaste spetsifikatsioonide ning VDE 0100, DIN 57113 / VDE 0113 eeskirjadega Soovitused: Lugege läbi terve kasutusjuhendi tekst enne seadme kokkupanekut ja sellega töötamist. See kasutusjuhend on koostatud selleks, et teha Teile kergemaks oma seadmega tutvumine ning ära kasutada selle võimalikud kasutusotstarbed. Kasutusjuhend sisaldab tähtsaid märkusi selle kohta, kuidas saate töötada masinaga ohutult, asjatundlikult ja ökonoomselt, ning kuidas saate vältida ohte, kokku hoi- da remondikuludelt, vähendada aega, mil masin ei ole töökorras, ning tõsta masina töökindlust ning pikendada selle töötamise iga. Lisaks selles kasutusjuhendis sisalduvaile ohutusnõudei- le, peate Te masina kasutamist silmas pidades igal juhul kinni pidama oma riigis rakendatavatest eeskirjadest. Asetage juhend läbipaistvasse plastikust kausta, et kaitsta seda mustuse ja niiskuse eest ning hoidke seda masina juures. Juhendit peab olema lugenud iga kasu- taja enne töö alustamist ja sellest kohusetundlikult kinni pidama. Vaid need isikud, kes on masina kasutamiseks väljakoolitatud ning kellele on teatavaks tehtud asjasse- puutuvad ohud, võivad masinaga töötada. Nõutavast mii- nimum vanuse piirangust peab kinni pidama. Lisaks neile ohutusnõuetele, mida sisaldab käesolev ka- sutusjuhend ja Teie riigis rakenduvad erialased eeskirjad, peate kinni pidama üldtunnustatud tehnilistest reeglitest, mis puudutavad puidutöö masinaid. Enne töö alustamist käesoleva elektrilise tööriistaga lugege läbi kasutusjuhend. Kandke kõrva- ja silmakaitsmeid. Kandke hingamismaski.Kaitse klass II LEGEND JOONIS 1 1 Käepide 2 Eesmine käepide 3 Languse vabastus 4 Sisse/Välja lüliti 5 Juhtplaat 6 Lõikesügavuse reguleerimiskruvi 7 Lõikesügavuse skaala 8 Kalde reguleerimiskruvi 9 Kaldenurga skaala 10 90-kraadi-reguleerimiskruvi 11 Saeketas 12 Eraldaja 13 Mootor 14 Võlli lukk 15 Juhtrööpa reguleerimiskruvi PL45 Tarne määr Üles-alla nihutatava kettaga saepink Kuuskantvõti 5mm Kasutusjuhend Tehnilised andmedMõõdud pikkus x laius x kõrgus mm 305 x 230 x 245 Saetera ø mm / hammaste arv 145 / 24Z Saetera paksus 2,4 mm Tühikäigu kiirus n0 5500 min

Kaldnurk 0°–45° Lõikesügavus 90° mm Lõikesügavus 45° mm Kaal kg 4,2 Ajam Mootor V/Hz 230–240/50 Sisendvõimsus W Kaitseklass Töötamise müratase ja vibreerimineHelirõhu tase

: 3 dB(A) Tavapärased kaalutud vibratsioonid

= 2,1 m/s², K = 1,5m/s² EN 60 745-2-5-le ja EN 60 745-1-le vastavad mõõdetud suurusedVastavalt tehnilistele muudatustele! Hoiatus: Müral võivad olla tervisele kahjulikud mõjud. Juhul, kui müratase ületab 85 dB(A), peate Te kandma kõrvakaitset. Juhul, kui elektriga varustamine ei ole pa- rim, võib masina töötamise kestel vool lühikeseks ajaks kaduda. See võib avaldada mõju muudele seadmetele (näiteks, lambipirni vilkumine). Olukord, kus elektri võim- sus Zmax < 0.27, ei ole eeldatud. (Kui Teil peaks esinema raskusi, palun pidage nõu oma kohaliku edasimüüjaga.) Üldised märkused

• Pärast lahtipakkimist, kontrollige kõiki osi igasuguse veol tekkinud vigastuse tuvastamiseks. Viivitamatult teavitage tarnijat kõikidest puudustest. Hilisemaid kae- busi ei võeta arvesse.

• Veenduge selles, et tarne on täielik.

• Enne tööle rakendamist, viige end masinaga kurssi, lugedes hoolikalt neid juhiseid.

• Kasutage ainult algupäraseid scheppach´i lisasead- meid, kande- või asendusosasid. Te võite leida asen-93

• Tellimise tegemisel lisage meie ühiku number ja ma- sina tüüp ning valmistamise aasta. Selles kasutusjuhendis oleme tähistanud kohad, mis puudutavad Teie ohutust, sellise tähisega: m m Elektritööriistade üldised ohutusreeglid

• HOIATUS Lugege kõiki ohutusreegleid ja juhiseid. Kõigi ohutusreeglite ja juhiste järgimata jätmine võib põhjustada elektrišokki, süttimist ja/või tõsist vigastust.

• Hoidke kõik ohutusreeglid ja juhised edaspidiseks tutvumiseks käepärast.

• Ohutusjuhistes kasutatud mõiste “elektriline tööriist” viitab elektrilistele tööriistadele, mis on ühendatud elektrienergia allikaga (elektrikaabliga)

a) Hoidke oma töökoht puhta ja hästivalgustatuna. Kor- ratus või kehvasti valgustatud töökohad võivad põhjus- tada õnnetusi. b) Mitte töötada elektriliste tööriistadega kohtades, kus võivad aset leida plahvatused või kus leidub süttivaid vedelikke, gaase või tolmu. Elektrilised tööriistad võivad eraldada sädemeid, mis omakorda võivad põhjustada tolmu või auru süttimist. c) Elektrilise tööriistaga töö tegemise ajal hoidke lapsed ja muud kõrvalised isikud tööriistast eemal. Takistavate asjaolude tõttu võite te kontrolli seadme üle kaotada.

2) Elektriline ohutus

a) Tööriista otsapistik peab pistikupesasse sobima. Pisti- kut ei tohi mingil viisil ümber teha. Adapterpistikut maan- datud elektriliste tööriistadega mitte kasutada. Ümber te- gemata ja sobivad pistikupesad vähendavad elektrišoki riski. b) Vältige kokkupuudet selliste maandatud pindadega nagu torud, radiaatorid, ahjud ja külmkapid. Kui teie keha on maandatud, on elektrišoki risk suurem. c) Hoidke elektrilised tööriistad vihma või niiskuse kät- te sattumast. Vee läbitungimine elektrilise tööriista sise- musse suurendab elektrišoki riski. d) Muuks kui ettenähtud otstarbeks kaablit mitte kasuta- da. Mitte kasutada seda tööriista vedamiseks, üles ripu- tamiseks ega pistiku välja tõmbamiseks pistikupesast. Hoidke kaabel eemal kuumusest, õlist, teravatest nur- kadest või seadme liikuvatest osadest. Vigastada saa- nud või keerdu läinud kaabel suurendab elektrišoki riski. e) Kui teete elektrilise tööriistaga tööd välitingimustes, kasutage üksnes selliseid pikendusjuhtmeid, mis so- bivad väljas töö tegemiseks. Sobivate pikendusjuhtme- te kasutamine vähendab elektrišoki riski. f) Kui elektrilist tööriista on vaja kasutada niiskes keskkonnas, kasutage jääkvoolu kaitseseadet. Sellise seadme kasutamine vähendab elektrišoki riski.

a) Jälgige, mida te parajasti teete ning kasutage elektri- list tööriista mõistlikult. Kui olete väsinud või narkootiku- mide, alkoholi või ravimite mõju alla, elektrilisi tööriistu mitte kasutada. Üks ainus hetk, mil te elektrilist tööriista kasutades hooletu olete, võib põhjustada tõsise vigas- tuse. b) Kandke isiklikku ohutusvarustust ja alati kaitsepril- le. Isikliku kaitsevarustuse nagu tolmumaski, libisemis- kindlate ohutusjalanõude, kaitsva peakatte või kõrvade kaitsmete kandmine, sõltuvalt millist elektrilist tööriista kasutatakse, vähendab vigastuste tekkimise võimalust. c) Vältige tahtmatuid käivitusi. Enne elektrivooluga ühen- damist või tööriista vedamist veenduge, et elektriline töö- riist on välja lülitatud. Kui te hoiate tööriista vedamise ajal sõrme selle käivitusnupu peal või kui tööriist on sis- se lülitatud või elektrivooluga ühendatud, võivad juhtuda õnnetused. d) Eemaldage enne elektrilise tööriista sisse lülita- mist reguleerimisvahendid või mutrivõtmed. Tööriist või mutrivõti, mis asub masina keerlevas osas, võib vigas- tusi põhjustada. e) Vältige ebatavalisi kehaasendeid. Veenduge, et töö tegija seisab maas kindlalt ja hoiab hästi tasakaalu. See võimaldab töö tegijal ootamatutes olukordades elektrilise tööriista üle kontrolli säilitada. f) Kandke sobivat riietust. Mitte kanda liialt suuri riideid ega ehteid. Hoidke juuksed, riided ja kindad tööriista li- ikuvatest osadest eemal. Liialt suured riided, ehted või pikad juuksed võivad tööriista liikuvate osade külge ta- kerduda. g) Kui tööriista külge on võimalik kinnitada tolmuimejaid või imamissüsteeme, veenduge, et need oleksid korrali- kult ühendatud ja kinnitatud. Tolmukoguja võib vähenda- da tolmust tingitud ohtu.

4) Elektrilise tööriista kasutamine ja käsitlemine

a) Masinat mitte ülekoormata. Kasutage sobivat tööriis- ta töö tegemiseks. Õige tööriistaga teete tööd paremini ja turvalisemalt. b) Mitte kasutada vigase lülitiga elektrilist tööriista. Elek- triline tööriist, mida ei ole võimalik sisse ja välja lülitada, on ohtlik ja seda on vaja remontida. c) Tõmmake pistik pistikupesast välja enne, kui hakkate tööriista reguleerima, selle osasid vahetama või tööriista kõrvale asetama. See ohutusmeede hoiab ära tööriista tahtmatu käivitamise. d) Hoiustage elektrilisi tööriistasid, mida te ei kasuta, ko- has, kus lapsed nendega kokku ei puutu. Vältige tööriista kasutamist isikute poolt, kellel ei ole sellega töö tege- mise kogemust või kes ei ole käesolevaid juhiseid läbi lugenud. Elektrilised tööriistad võivad olla ohtlikud, kui neid kasutavad isikud, kellel ei ole vastavat kogemust. e) Hooldage oma elektrilisi tööriistasid hästi. Veendu- ge, et liikuvad osad töötavad ideaalselt ja ei kiilu kinni, veenduge, et need masinaosad, mis masina kasutamise seisukohast olulised on, ei ole katki ega vigastada saa- nud. Parandage vigastada saanud osad enne masina kasutama asumist. Paljud õnnetused juhtuvad seetõttu, et elektrilisi tööriistasid on halvasti hooldatud. f) Hoidke lõikeservad teravad ja puhtad. Hästi hooldatud, teravate lõikeservadega lõiketööriistad kiiluvad harvemi- ni kinni ja neid on lihtsam juhtida. g) Kasutage elektrilisi tööriistasid, lisaseadmeid ja va- rustust vastavalt käesolevatele juhistele. Pöörake tähele- panu töötingimustele ja pidage silmas seda, millist tööd94

objekti pinda kinni. Seejärel liigub saag sae soonest välja ning hüppab töö tegija suunas.

• Tagasilöök on sae vale või ebakorrektse kasutamise tagajärg. Seda on võimalik allpool kirjeldatud sobivate ettevaatusabinõude järgimisel vältida. a) Hoidke saagi kahe käega ja asetage oma käevarred sellisesse asendisse, mis võimaldaks sael absorbeerida igast tagasilöögist tuleva energia.. Olge alati saetera kül- je poolel ja vältige oma keha sattumist saeteraga ühele joonele. Ringsaag võib hüpata tagasilöögi ajal taha poo- le, kuid kui olete piisavalt ettevaatlik, suudate tagasilöögi jõule vastu seista. b) Kui saetera kiilub kinni või kui te soovite tööd katke- stada, lülitage saag välja ja hoidke töödeldavat objekti paigal, kuni saetera täiesti seisma jääb. Mitte kunagi är- ge püüdke saagi töödeldavast objektist eemaldada ega välja tõmmata ajal, mil saetera liigub – tagasilöögi oht. Uurige välja, mis oli kinni kiilumise põhjuseks ja paran- dage viga. c) Kui soovite käivitada töödeldava objekti sees olevat saagi, asetage saetera saetud soonde ja kontrollige, et saetera hambad töödeldavasse objekti kinni ei oleks jää- nud. Kui saetera on kinni kiilunud, võib see töödelda- vast objektist välja hüpata või põhjustada käivitamisel tagasilöögi. d) Toetage suuremaid töödeldavaid objekte, et vähenda- da saetera kinnikiilumisest tingitud tagasilöögi riski. Su- uremate töödeldavate objektide raskus võib nad pain- duvateks muuta. Suuremaid töödeldavaid objekte peab toetama mõlemalt poolt, nii saepilu kui servade lähedalt. e) Mitte kasutada nürisid ega vigastatud saeterasid. Nü- ride või vigaselt kohale asetatud hammastega saeterad tingivad saepilus hõõrdumist, kinnikiilumist ja tagasilöö- ke. f) Enne saagima asumist reguleerige lõikesügavust ja nurkasid. Kui te teete seadistamist saagimise ajal, võib saetera kinni kiiluda ja selle tagajärjeks võib olla taga- silöök. g) Olge eriti ettevaatlik juba „sisse tehtavate lõigete“ te- gemisel olemasolevatesse seintesse või kohtadesse, mille pinna alla te ei näe. Kui saetera lükatakse seina, võib see nähtamatute objektide taha takerduda ning see võib põhjustada tagasilööki. m Sisse lükatud ringsae kasutamise ohutusjuhised a) Veenduge alati sae kasutamisel, et kaitsekate sulgub. Mitte kasutada saagi, mille kaitsekate ei liigu vabalt ega sulgu otsekohe. Mitte kunagi ärge kinnitage ega siduge avatud asendis olevat kaitsekatet. Kui saag peaks koge- mata maha kukkuma, võib kaitsekate väänatud asendis- se sattuda. Veenduge, et kaitsekate saab vabalt liikuda ja ei puutu üheski lõikeasendis kokku saetera ega mu- ude osadega. b) Kontrollige vedru seisukorda ja funktsioneerimist kait- sekatte suhtes. Kui kaitsekate ja vedru ei tööta korrali- kult, laske need enne tööriista kasutamist parandada. Vigastada saanud osad, kleepuvad jäägid ja saetolmu te teete. Ainuüksi elektrilise tööriista kasutamine muul eesmär- gil, milleks tööriist ette nähtud ei ole, võib ohtlike olu- kordadeni viia.

a) Laske ainult vastavaid oskuseid omaval personalil oma masinat remontida ja kasutage alati üksnes origin- aalvaruosasid. See garanteerib, et elektrilise tööriista kasutamine jääb ohutuks. m Kõikide saagide ohutusjuhised a) OHT: mitte asetada oma käsi saagimise alale või sa- eterale. Hoidke oma teist kätt mootorikorpuse lisakäepi- demel. Kui hoiate saagi kahe käega, ei ole võimalik kum- bagi kätt vigastada. b) Mitte asetada käsi töödeldava objekti alla. Kaitsekaas ei kaitse käsi tera eest, kui need töödeldava objekti all on. c) Reguleerige lõikesügavust vastavalt töödeldava objek- ti paksusele. Töödeldava objekti alt peaks olema näha vähem kui üks terve saehammas. d) Mitte kunagi ärge hoidke töödeldavat objekti, mida te saagima hakkate, oma käes ega üle oma jala. Veenduge, et töödeldav objekt on kindlalt paigal. On väga oluline, et töödeldavat objekti hoitaks ohutult, vähendamaks teie keha ja sae kontakti sattumise, sae üle kontrolli kaota- mise ning tera kinni kiilumise ohtu. e) Kui teete parajasti tööd, mille tegemise ajal võib töö- riist sattuda kontakti varjatud elektrijuhtmete või tööriista enda kaablitega, hoidke tööriista isoleeritud käepideme- test. Vooluallikas, milles on vool sees, võib elektrifitseer- ida tööriista metallosad ning see võib omakorda viia elektrišokini. f) Pika lõike tegemisel kasutage alati kiilu või sirget ser- va. See muudab lõike täpsemaks ja vähendab saetera kiilumise võimalust. g) Kasutage alati õige suurusega saeterasid ja veendu- ge, et neil on õige kinnituspuur (st tähekujuline või ümar). Saeterad, mis ei ühildu saega hästi, ei tööta korralikult või toovad kaasa juhitavuse kaotamise. h) Mitte kunagi ärge kasutage vigastada saanud või va- lesid saetera seibe ega kruvisid. Sae seibid ja kruvid on valmistatud spetsiaalselt teie sae jaoks, et teie saag optimaalselt ja ohutult töötaks. m Kõigi saagide lisaohutusjuhised Tagasilöökide põhjused ja nende vältimine:

• Tagasilöök on kinnijäämisest, kinnikiilumisest või valesti reguleeritud saeterast tingitud ootamatu reaktsioon, mis viib sae kontrollimatu tõusmise ja töödeldavast objektist välja liikumiseni töö tegija suunas.

• Kui saetera jääb kinni või kiilub kinni saeservas, mis tema järel sulgub, on see blokeeritud ja mootori juht lük- kab selle tagasi töö tegija suunas.

• Kui saetera keerdub sae soones või on valesti aseta- tud, jäävad saetera tagumise poole hambad töödeldava95

• Mistahes funktsionaalsed häired, ja eriti need, mis mõjutavad masina ohutust, peavad seetõttu saama koheselt lahendatud.

• Mistahes muu kasutusviis ületab volitused. Tootja ei ole vastutav mistahes kahjude eest, mis tulenevad volitamata kasutusviisist: riisiko on kasutaja ainuvas- tutusel.

• Kinni peab pidama tootja ohutusalastest, töötamise ja hooldetööde alastest juhistest, nagu ka tehnilistest andmetest, mis on toodud mõõdete ja kalibreerimiste juures.

• Samuti peab kinni pidama asjakohastest juhistest õn- netuse ennetamise kohta ning muudest üldtunnusta- tud ohutustehnika eeskirjadest.

• Kasutada ja hooldada masinat ning sellega töötada võivad ainult isikud, kes tunnevad seda ning keda on juhendatud selle töö ja toimingute osas.

• Masina omavoliline ümbertegemine vabastab tootja kogu vastutusest sellest tulenevate kahjude eest.

• Masinat tohib kasutada vaid koos algupäraste lisatar- vikute ja algupäraste tööriistadega, mis on valmistatud tootja poolt.

• Masinat ei tohi kasutada koos lihvimisrihmadega. m Ülejäänud ohud Masin on ehitatud kaasaegset tehnoloogiat kasuta- des ja kooskõlas tunnustatud ohutusalaste eeskirja- dega. Mõned ülejäänud ohud võivad siiski ilmneda.

• Töödelge ainult valitud puitu, millel puuduvad defektid nagu: oksakohad, serva praod, pindmised praod. Sel- liste puudustega puit võib kergesti puruneda tükkideks ning võib olla ohtlik.

• Puit, mis ei ole õigesti kokku liimitud, võib töötlemisest tuleneva kesktõukejõu tõttu laiali paiskuda.

• Ajage töödetail täisnurkseks, asetage keskele ja kin- nitage korralikult enne töötlemist. Tasakaalustamata töödetailid võivad olla ohtlikud.

• Pikad juuksed ja avar riietus võib olla ohtlik kui töö- detail pöörleb. Kandke isiklikku kaitsevarustust nagu juuksevõrk ja kitsaid hästisobituvaid tööriideid.

• Saagimise tolm ja puidu laastud võivad olla ohtlikud. Kandke isiklikku kaitsevarustust nagu kaitseprillid ja tolmumask.

• Valede või kahjustatud vooluvõrgu kaablite kasutami- ne viib elektrist põhjustatud vigastusteni.

• Isegi juhul, kui kõik ettevaatusabinõud on tarvitusele võetud, võivad esineda seni mitteilmnenud ülejäänud ohud.

• Ülejäänud ohtude tekkimise võimalust saab vähenda- da järgides peatükkides „Ettevaatusabinõud“ ja „Ko- hane kasutamine“ ning kogu kasutusjuhendis toodud juhiseid.

• Ärge survestage masinat kui see ei ole vajalik: liigne surve lõikamise ajal võib põhjustada saetera kiire nü- ristumise ja soorituse halvenemise lõikamise lõpul ja lõikamise täpsuses.

• Lõigates alumiiniumi ja plastikuid kasutage alati so- bilikke kinnitusi: kõik detailid peavad olema kindlalt kinnitatud.

• Hoiduge tahtmatutest käivitustest: ärge vajutage käivi- kuhjad võivad madalama kaitsekattega töötamisel se- gavaks muutuda. c) Kui te teete „sisse tehtavat lõiget“, mis ei ole õige nurga all, veenduge, et saag küljele ei libise. Libisemi- ne võib põhjustada saetera kinni kiilumist ja tagasilööki. d) Mitte asetada saagi tööpingile ega põrandale, ilma et oleksite eelnevalt veendunud, et saetera on kaitsekatte all. Kaitsmata, töötav saetera võib lükata saagi lõikamise suunas ning see lõikab kõike, mis teele ette jääb. Kont- rollige, kui pikalt saag edasi töötab.

JUHISED KÕIGILE SAAGIDELE

• Mitte kasutada lihvimisriba.

• Veenduge, et tolmukoguja on õigesti, vastavalt käeso- levas juhendis kirjeldatule, paigaldatud.

• Kandke hingamiskaitsevahendit.

• Kasutada tuleks üksnes käesolevas juhendis soovi- tatud saeterasid.

• Kandke alati kõrvakaitsmeid.

• Asendage saeterad vastavalt käesolevas juhendis too- dud kirjeldusele.

• Maksimaalne lõikesügavus on 45 mm. Kui käesoleva tööriista elektrikaabel on vigastada saa- nud, peab selle asendama tootja või klienditeeninduse osakond või sarnast kvalifikatsiooni omav spetsialist, väl- timaks ohtlikke olukordi.

RINGSAE TÄIENDAVAD OHUTUSJUHISED

a) Kasutage üksnes soovitatud saeterasid, mis on koos- kõlas EN 847-1-ga. b) Lihvimisribasid mitte kasutada. c) Kasutage üksnes tootja originaal saeterasid suuru- sega Ø 145 mm, 5500/min, 145 x 20 x 2,4. Mitte kasutada saeterasid, mis ei vasta käesolevas ju- hendis kirjeldatud omadustele. Saeterasid ei tohi peata- da, surudes masinat külje poolt. Veenduge, et saetera on tugevalt kinnitatud ja liigub õigesse suunda. m Spetsiaalsed ohutusjuhised Ringsaagide ohutusjuhised - Kui teete parajasti tööd, mille tegemise ajal võib tööri- ist sattuda kontakti varjatud elektrijuhtmete või tööriista enda kaablitega, hoidke tööriista isoleeritud käepideme- test. Vooluallikas, milles on vool sees, võib elektrifitseer- ida tööriista metallosad ning see võib omakorda viia elektrišokini. m Kohane kasutamine CE testitud masinad on vastavuses kõigi Euroopa Ühenduse masina-alaste suunistega, nagu ka iga masina asjakohaste suunistega.

• Masinat peab kasutama ainult tehniliselt täiuslikus sei- sukorras ja vastavuses sellele määratud kasutusots- tarbega ning juhistega, mis on toodud kasutusjuhen- dis, ning ainult ohutusalast väljaõpet saanud isikute poolt, kes on teadlikud masinal töötamist puudutava- test ohtudest.96

VEDU Juhul, kui masinat on tarvis vedada, asetage see origi- naalpakendisse, milles see tarniti. Vaadake üle, et see oleks paigutatud õigesse asendisse (vastavad märgid on karbi sees). Võimalusel kinnitage karp rihmadega selleks, et hoida ära ettekavatsematut liikumist või masina osade kadu.

ASEND/TÖÖTAMISE PIIRKOND

Asetage masin tööpingile või piisavalt lamedale alusele/ postamendile selleks, et kindlustada parim võimalik ta- sakaalustatus. Silmas pidades ergonoomilisi kriteeriume, peaks tööpingi või aluse ideaalne kõrgus olema selline, et aluse pind või ülemine tööpind oleks maapinnast 90 ja 95 cm vahel. Veenduge alati, et masina ümber oleks olemas kõikides suundades vähemalt 80 cm raadiuses tegutsemisruumi, selleks, et teostada kõiki vajalikke puhastus-, hooldus- ja seadistamistöid selleks piisava olemasoleva ruumi sees. HOIATUS: Veenduge, et masin oleks sobilikus asendis nii ümbritseva keskkonna kui ka valgustuse suhtes. Pidage alati meeles seda, et üldised keskkonna olud on õnnetus- te ärahoidmiseks põhilise tähtsusega. ELEKTRIÜHENDUSED Kontrollige, et elektrisüsteem, millega masin on ühenda- tud, oleks maandatud vastavalt vooluvõrgu ohutusalaste- le eeskirjadele ja et vooluvõrgu pistikupesa on täiuslikus seisukorras. Elektrisüsteem peab olema varustatud magneetotermili- se kaitseseadeldisega selleks, et kaitsta kõiki voolujuhte lühiste ja ülekoormuste eest. Antud seadeldise valimine peab olema vastavuses moo- toril tähistatud masina elektriliste spetsifikatsioonidega. PANGE TÄHELE: Teie üles-alla nihutatava kettaga saepingi elektrisüsteem on varustatud alapinge releega, mis avab automaatselt vooluringi, kui pinge langeb ette- nähtud miinimummäärast allapoole ning välistab selle, et masina töö taastub automaatselt peale pinge taastumist normaalmäärani. Juhul, kui masin juhuslikult seiskub, pole olukord fataal- ne. Kontrollige, kas vooluvõrgus tegelikult esines pinge- langust. Seaded Hoiatus: Enne, kui Te sooritate mistahes järgnevatest seadistustest, lülitage masin välja ning tõmmake pistik pesast välja. Lõikesügavuse seadistamine Joonis 2 Lõikesügavust on võimalik seadistada 0 kuni 45 mm. Keerake lahti lõikesügavuse reguleerimiskruvi (6) ja sea- distage soovitud sügavus kasutades skaalat (7) ning kee- rake kruvi uuesti kinni. Skaalal asuvad andmed näitavad lõikesügavust rööpata. 0° juures ei tohi lõikesügavus olla rohkem kui 45 mm. Kalde seadistamine Joonis 3 Kaldnurka on võimalik seadistada 0° ja 45° vahel. Keerake kalde reguleerimiskruvi (8) lahti mõlemal küljel, tusnuppu ajal, kui sisestate pistikut pesasse.

• Selleks, et saavutada parimaid tulemusi oma lõike- masinast, kasutage alati tööriistu, mida soovitatakse selles käsiraamatus.

• Kasutage ainult seda tööriista, mis on antud käsiraa- matus soovitatud. See võimaldab Teie saele optimaal- se suutlikkuse.

• Hoidke alati käed tööpiirkonnast eemal kui masin töö- tab; ennem mistahes töötoimingute tegemist vabas- tage peamine lülitusnupp, mis paikneb käepidemel, ühendades niiviisi masin lahti. m Kokkupanek HOIATUS! Teie oma turvalisuse tagamiseks, sisesta- ge vooluvõrgu pistik pesasse ainult peale seda, kui olete lõpetanud kokkupaneku, läbi lugenud ohutus- ja tegevusjuhised ning neist aru saanud. Võtke saag selle pakendist välja ja asetage see tööpingi peale. Sae tolmukoti paigaldamine

• Pigistage metallklambrid kokku ning kinnitage see väljalaskeava külge mootori juures. m Sobilik kasutamine PAKENDI EEMALDAMINE Võtke masin veoks kasutatud kaitsvast karbist välja nii, et Te seda ei kahjustaks, sest pakend võib osutuda ka- sulikuks sae pikema veo või pikema hoiustamise puhul. Lõikamiseks:

• Kõva ja pehme, kodumaine ja eksootilist päritolu puit nii pikki- kui ristipidi ja koos asjakohaste lisatarvikute- ga (sobiv tera ja kinnitusklambrid);

• Alumiinium ja alumiiniumi sulamid Sobimatu kasutamine Ärge lõigake:

• Rauasisaldusega materjale, terasest ja malmist või mistahes muust materjalist, mida pole mainitud ees- pool ja iseäranis toiduaineid;

• Ärge laske sael pöörelda ilma kaitseta. Käivitamine Järgige kasutusjuhendis olevaid ohutusalaseid mär- kusi ennem töötamist masinaga. PAKENDI EEMALDAMINE Eemaldage karp, mida kasutati masina kaitseks veo ajal ja hoidke see alles edaspidise veo ning ladustamise tar- vis. TEISALDAMINE Kuna sisselõike nurksaag on suhteliselt väike ja kerge, võib seda kergesti vedada isegi üks inimene. Piisav on tõsta saag üles käepidemest peale seda, kui lukustus- nupp (13) on lukustatud kõige madalamas asendis.97

seadistage soovitud nurk skaalal (9) ning keerake mõle- mad kruvid jälle kinni. Lõikesügavus 45° juures ei tohi olla rohkem kui 35 mm. Saeketta vahetamine Joonised 4, 5, 6 Ettevaatust: Enne kui alustate saeketta vahetamist, lülitage masin välja ning eemaldage kaabel vooluvõr- gust. 1 Vajutage lükandpäästikut (3), asetage saeke- tas saekettavahetuse asendisse (lõikesügavuse reguleerimise kruvi peab olema seadistatud 25mm peale) ning pange kuuskantvõti saeketta lukustus- kruvi (17) sisse. 2 Vajutage võlli lukku (13) ka keerake saeketast (10), kuni see asetub oma kohale. 3 Hoidke lukustusvõlli (13) all ning avage ketta lukus- tuskruvi (17) keerates vastupäeva, hoides ketast samal ajal kettavahetuse asendis. 4 Eemaldage välis-äärik (16) ja saeketas (10) (Hoia- tus: Vigastuse oht, Kandke kindaid) 5 Asetage peale uus saeketas ja äärik. 6 Keerake saeketta lukustuskruvi kinni, surudes samal ajal võlli lukku. 7 Asetage ketassaag selle esialgsesse asendisse. Toimingud Peale seda, kui on sooritatud kõik eeltoodud protseduu- rid ja toimingud, võite alustada lõikamist. TÄHELEPANU: Hoidke alati käed lõikamise piirkonnast eemal ja ärge püüdke sellele läheneda ajal, kui masin töötab. Sisse/Välja lülitamine Joonis 1 Kasutage sisse/välja lülitit (4) üles-alla nihutatava ketta- ga saepingi käivitamiseks. Välja lülitamiseks vabastage sees/väljas lüliti (4). Üles-alla nihutatava kettaga saepingi juhtimine ja hoidmine Joonis 8 1 Kinnitage töödetail nii, et see saagimise ajal ei liiguks. 2 Liigutage saagi ainult edasi. 3 Hoidke saagi kindlalt mõlema käega, kus üks käsi on peamisel käepidemel ning teine eesmisel käepidemel. 4 Kui kasutate juhtrööbast, peab see olema klambritega kinnitatud. 5 Veenduge, et voolujuhe ei oleks saagimise teel. Saagimine 1 Asetage masina eesmine osa töödetailile 2 Lülitage masin sisse kasutades lülitit sisse/välja (4) 3 Vajutage languse vabastust (3). 4 Suruge saagi allapoole, et jõuda lõikesügavuseni 5 Liigutage saagi ühtlaselt edasi 6 Peale lõike lõpetamist lülitage masin välja ning tõstke saeketas üles. Kaldlõiked Joonis 9 1 Asetage saag töödetaili kohale 2 Asetage servanäidik musta noolega (A) märgitud punkti. 3 Lülitage masin sisse ja suruge saagi alla kuni seadis- tatud lõikesügavuseni 4 Libistage saagi edasi, kuni servanäidik (C) jõuab mär- gitud punktini. 5 Peale kaldlõike lõpetamist tõstke saeketas üles ja lü- litage masin välja. Saagimine juhtrööpaga 1 Asetage masin juhtrööpasse. Vajadusel kohandage rööbast reguleerimiskruvi abil (16). Juhul, kui esineb reguleerimiskruvide iseeneslikku lõdvestumist, saab neid olemasoleva kuuskantvõtmega reguleerida. 2 Lülitage masin sisse sisse/välja lüliti (4) abil. Vajutage languse vabastust (3). 3 Suruge saagi lõikesügavuse saavutamiseks allapoo- le. Esmakordsel kasutamisel saetakse läbi kummiriba võimaldades seega saekettale pinnukaitset. 4 Liigutage saagi ühtlaselt edasi. 5 Peale saagimislõike lõpetamist lülitage masin välja ja tõstke sae ketas üles. Saagimine tolmuimajaga Ühendage imamisvoolik imemisotsikuga - Ø 38 mm (12). m Elektriühendus Paigaldatud elektrimootor on täielikult töötamiseks valmis. Kliendi ühendused vooluvõrgu süsteemi ja mistahes pikenduskaablite võimalik kasutus peab olema vas- tavuses kohalike eeskirjadega. Kahjustatud elektriühenduse kaablid Elektriühenduse kaablitel esineb sageli isolatsiooni kah- justusi. Võimalikud põhjused on:

• Kinni pigistatud kohad kui ühenduskaablid kulgevad akende või uste vahelt.

• Sõlmed, mis on põhjustatud sobimatust ühendusviisist või ühenduskaabli paiknemisest maapinnal.

• Sisselõiked, mis on põhjustatud ühenduskaablitest üleastumistest.

• Isolatsiooni kahjustused, mis on põhjustatud seinas olevast pistikupesast jõuga väljatõmbamisest.

• Isolatsiooni vananemisest tingitud praod. Selliseid kahjustatud elektriühenduskaableid ei tohi kasu- tada, sest isolatsiooni kahjustus muudab need erakord- selt ohtlikuks. Kontrollige elektriühenduse kaableid kahjustuste suhtes korrapäraselt. Veenduge, et kaabel oleks kontrollimise ajal juhtvõrgust lahti ühendatud. Elektriühenduse kaablid peavad olema vastavuses ees- kirjadega, mida kohaldatakse Teie asukohariigis. Ühefaasiline mootor

• Juhtvõrgu pinge peab langema kokku pingega, mis on toodud mootori spetsifikatsiooni plaadil.

• Pikenduskaablid pikkusega kuni 25 m peavad olema

1.5 mm2 ristläbilõikega, ja üle 25 m pikkusega peavad

olema vähemalt 2.5 mm2 ristläbilõikega.98

esineb raskusi lõikamise ajal, laske see koolitatud personalil teritada või vajadusel välja vahetada. ABI Nii garantii kehtivuse ajal, kui sellele järgneval ajavahemi- kul, kui on vajadus koolitatud personali järele erakorrali- se hoolduse või remondi jaoks, pöörduge abi saamiseks alati volitatud keskuste poole, või juhul, kui Teile lähedal ei paikne volitatud keskusi, siis otse tootja poole. MASINA UTILISEERIMINE Kui masina kasutustegevus on jõudnud lõpule, peab sel- le utiliseerimine toimuma jäätmekäitluse keskuse kaudu tavapärase tööstusliku jäätme kogumise ja äraandmise teel. Ühendus juhtvõrguga peab olema kaitstud 16 A aeglus- tusega kaitsmega. Masinat ühendada ja viia lõpule elektrilise varustuse re- monttöid on lubatud ainult kvalifitseeritud elektrikul. Järelpärimiste tegemisel täpsustage palun järgmised andmed:

• Mootori voolutarbimise tüüp

• Andmed, mis on kantud masina spetsifikatsiooni plaa- dile

• Andmed, mis on kantud lüliti spetsifikatsiooni plaadile Kui mootori peab tagastama, peab see olema saadetud alati täisvarustuses juhtimisseadme ja lülitiga koos. Lisatarvikud

SAETOLMU EEMALDAMISE IMEMISSÜSTEEM

Tsirkulaarsaag on varustatud imemisühendusega nii, et seda oleks võimalik ühendada imemissüsteemiga. Vali- kuliselt on võimalik ühendada samuti tolmukott. Imemissüsteemi voolik on kinnitatud imemisühenduse külge vooliku klambrikinnitusega. Me soovitame, et Te tühjendaksite imemisseadeldise kotti või konteinerit aeg- ajalt ja puhastaksite filtrit. Imemissüsteemi õhuvoolu liikumise tase peab olema vä- hemalt 30 meetrit sekundis. m Hooldus Juhul, kui erakorralisteks teenindus- või remonttöö- deks on vajalik kohale kutsuda erialase ettevalmis- tusega personal garantiiaja kehtivuse ning sellele järgneval perioodil, palun võtke ühendust meie poolt soovitatud teenusepakkujaga või võtke ühendust otse tootjaga.

• Põhjalikku ülevaatust, hooldustöid, puhastamist, ja ka mistahes talitustõrgete kõrvaldamist tuleb teostada vaid peale mootori välja lülitamist.

• Kogu kaitse- ja ohutusvarustus peab olema peale remont- ja hooldustööde lõpetamist uuesti peale pai- galdatud.

Korrapärast hooldust saab teha ka koolitamata personal. Kõiki hooldustoiminguid on kirjeldatud eelnevates lõiku- des ning käesolevas peatükis.

• Üles-alla nihutatava kettaga saepinki ei tohi õlitada, sest see lõikab alati kuivi pindu; kõik masina liikuvad osad on isemäärduvad.

• Ärge õlitage nurksaagi, sest lõikamist peab teostama kuivades tingimustes (kaasa arvatud alumiiniumi ja alumiiniumi sulamite lõikamine); kõik pöörlevad osad on iseenesliku määrdumisega.

• Hoolduse kestel kandke võimalusel kaitseriietust (õn- netust ennetavad kaitseprillid ja kindad).

• Eemaldage vajadusel lõikamisjäägid nii lõikamise töö- piirkonnast, tööpindadelt kui ka abipindadelt.

• Soovitav on kasutada õhupuhastajat või harja.

• TÄHELEPANU: Ärge kasutage suruõhu pihustit!

• Kontrollige korrapäraselt tera seisukorda: juhul, kui99

Vea selgitamine Tõrge Võimalik põhjus Abinõu Mootor ei tööta. Vigane mootor, vooluvõrgu kaabel või lüliti. Läbipõlenud kaitsmed. Laske kontrollida masinat koolitatud personali poolt. Ärge püüdke parandada masinat ise, kuna see võib olla ohtlik. Kontrollige kaitsmeid ja vajadusel asendage need. Mootor käivitub aeglaselt ja ei saavuta töökiirust. Madal vooluvõrgu pinge. Kahjustatud mähis. Läbipõlenud kondensaator. Paluge elektrivoolu tarnijat kontrollida olemasole- vat pingetaset. Laske masina mootorit kontrollida koolitatud personalil. Laske kondensaator välja vahetada koolitatud personali poolt. Mootori liigne müra. Kahjustatud mähis. Vigane mootor. Laske mootorit kontrollida koolitatud personali poolt. Mootor ei saavuta täit võimsust. Valgustusest, seadmetest või muudest mootoritest tingitud vooluringi ülekoor- mus. Ärge kasutage teisi seadmeid või mootoreid selles vooluvõrgu ringis, millesse on ühendatud lõikemasin. Mootor kuumeneb kergesti üle Mootori ülekoormus; ebapiisav mootori jahutus Hoiduge mootorit üle koormamast lõikamise ajal; eemaldage mootorilt tolm selleks, et kindlustada mootori jaoks parim jahutus Lõikevõimsuse kahanemine lõikamise ajal Saetera on liiga väike (liiga tihti teritatud) Seadistage saeosa lõppseisaku koht ümber Saagimislõige on kare või laineline Saetera on nüri; hamba kuju ei sobi materjali tihedusega Teritage saetera teravaks või kasutage sobivat saetera Töödetail rebib või killustub Lõikamissurve on liiga suur või saetera ei ole sobilik Kasutage õiget saetera100

SAAGIMISEKS: 1 Seadke saag juhtrööpale. 2 Lülitage masin sisse. 3 Suruge saag aeglaselt alla seadistatud sügavuseni ning liigutage ühtlaselt edasi piki rööbast. KALDLÕIKED: Saagimiseks: 1 Seadke saag juhtrööpale märgitud lõikepunkti kohale 2 Kinnitage põrkekaitse või piire (tarvik ei ole komplektis) tagumise ja eesmise lõikepunktide kohale juhtrööpal. 3 Lülitage masin sisse. 4 Vajutage saag aeglaselt seatud lõikesügavuseni alla ja liigutage seda rööpal ühtlaselt edasi kuni eesmise lõikepunktini. FAASIMINE: Faasimise juures oleks vaja pärast sae asetamist juhtsoonele mõlemad seadistuskruvid (E) poole ringi võrra paremale keerata, et hoida saag kaldu kseeritu- na. Seadistuskruvid (E) keerata kinni määrani, kus see ei takista sael soonel liikumist. See tagab kaitse kehavigastuste ja masinarikete vastu. LISAVARUSTUS Juhtsüsteem Juhtrööbas 700 mm 2 tk Rööpaühendus 1 tk

LISAVARUSTUSE PAKETT (SEE EI OLE STAN-

DARD OSA KOHALE): Pitskruvi 2 tk Põrkekaitse (piire) 1 tk JUHTSEADE (JOON. 10, 11) Juhtrööpad (A) võimaldavad teha puhtaid ja täpseid lõi- keid ja kaitsta pindu kahjustuste eest. Kui kasutate saagimisel juhtrööbast, on lõike sügavus 4,5 mm väiksem, kui masinal olev skaalanäit. Ohutuse saavutamiseks võib juhtrööpa kinnitada pitskru- vide abil (B). Põrkekaitse (D) kindlustab ohutu juhtimise sae liikumisel töödetaili sisse. Rööpaühenduse (F) abil saab ühendada kaks rööbast, see võimaldab teha pikki ja täpseid lõikeid. Juhtrööpal asuva bloki juhtimisvahemaad saab reguleeri- da kahe reguleerimiskruvi (E) abil. Pakutud lisavarustusega on võimalik teostada kaldlõikeid, nurklõikeid ning teisi sobivaid töid. Selle sae esmakordsel kasutamisel valikulisel juhtrööpal tuleb seda seadistada nii, et liikumine küljele oleks juhtrööpal libisemisel minimaalne, selleks otstarbeks on ettenähtud kohandatavad ekstsentrikud (joonis 10 “E”).

1. Asetage saag juhtrööpale.

2. Keerake ekstsentrikuid (joonis 10 “E”) vastupäeva

kuni lõpliku kinnitumiseni. Seejärel kergelt päripäeva, et anda vahemaad. Skaalat paigal hoides kinnitage kohale, kruvides iga ekstsentriku keskel asuvad pesa- peakruvid alla (5mm kuuskantvõti on masinaga kom- plektis)

3. Vedage saagi mööda rööbast edasi-tagasi veendumaks

selle sujuvas liikumises. Reguleerige vajadusel uuesti.

4. Edaspidine seadistamine on vajalik sõltuvalt sae kasu-

tamisest. Hoiatus! Kinnitage töödetail alati selliselt, et see ei saaks nih- kuda. Liigutage masinat alati edasi, ärge kunagi tõmmake seda keha poole.101

Kehtib vaid EL maade suhtes. Ärge kasutage elektritööriistu koos majapidamisjäätmetega! Vastavalt EÜ direktiivile 2012/19/EU elektri- ja elektroonikaseadmete jäät- mete osas ja kooskõlas igas riigis kehtivate seadustega, kehtib kohustus koguda kasutatud elektritööriistad eraldi kokku ja suunata need keskkon- nasõbralikku taasringlusesse.
