UNIVERSALRAKE 900 - Elektrické hrábě BOSCH - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU UNIVERSALRAKE 900 BOSCH

F 016 L94 116 | (23.10.2020) 140 | Slovenčina Toto záhradnícke náradie sa zásadne nesmie používať s poškodenými ochrannými prvkami, krytmi alebo bez bezpečnostných zariadení, ako sú napríklad ochranný kryt a/alebo zberací kôš na trávu. u Zapnite záhradnícke náradie podľa popisu v Návode na používanie a dávajte pozor na to, aby ste mali chodidlá v dostatočnej vzdialenosti od rotujúcich súčiastok. u Záhradnícke náradie pri štartovaní alebo pri spúšťaní motora nenakláňajte, s výnimkou prípadu, ak je to potrebné na spustenie vo vysokej tráve. V takomto prípade stranu odvrátenú od obsluhy nenadvihujte stláčaním rukoväte viac, ako je bezpodmienečne potrebné. Dávajte pozor na to, aby ste mali ruky položené na rukoväti, keď náradie opätovne spúšťate do pracovnej polohy. u Nedávajte svoje ruky ani chodidlá do blízkosti rotujúcich súčiastok ani pod ne. u Keď budete pracovať s týmto záhradníckym náradím, buďte vždy v dostatočnej vzdialenosti od vyhadzovacej zóny. u Záhradnícke náradie nikdy nezdvíhajte ani neprenášajte vtedy, keď je motor v chode. u Dajte pozor na to, aby uskladnené záhradné náradie stálo všetkými štyrmi kolesami na zemi.

F 016 L94 116 | (23.10.2020) Záhradné náradie dvíhajte len za rukoväť. S rukoväťou zaobchádzajte opatrne. u V žiadnom prípade nerobte na prístroji nejaké zmeny. Nedovolené zmeny by mohli negatívne ovplyvniť bezpečnosť Vášho prístroja a mať za následok zvýšenie hluku a vibrácií a spôsobiť zníženie jeho výkonu. u Pri položení náradia na zem sa dávajte pozor na to, aby Vaše chodidlá alebo ruky nezostali zachytené medzi pohyblivými prevzdušňovacími pružinami alebo nožmi a medzi nepohyblivými súčiastkami náradia. u Za nevhodných poveternostných podmienok, najmä v prípade prichádzajúcej búrky s výrobkom nepracujte. u Pravidelne kontrolujte prívodnú šnúru aj použitú predlžovaciu šnúru. Poškodenú šnúru nepripájajte na elektrickú sieť, resp. nedotýkajte sa jej predtým, ako ju odpojíte od elektrickej siete. Ak je šnúra poškodená, môže sa dotýkať súčiastok, ktoré sú pod prúdom. Chráňte sa pred nebezpečenstvom zásahu elektrickým prúdom. u Nedotýkajte sa prevzdušňovacích pružín skôr, kým nie je stroj odpojený od elektrickej siete a kým sa prevzdušňovacie pružiny úplne zastavia. u Sieťovú šnúru a predlžovaciu šnúru majte vždy v takej polohe, aby bola v dostatočnej vzdialenosti od

Bosch Power Tools Slovenčina | 141 prevzdušňovacích pružín. Prevzdušňovacie pružiny môžu spôsobiť poškodenie prívodnej šnúry a spôsobiť, že sa dostanete do kontaktu s takými súčiastkami náradia, ktoré sú pod prúdom. Buďte veľmi opatrný, hrozí nebezpečenstvo zásahu elektrickým prúdom. Zástrčku prívodnej šnúry vytiahnite zo zásuvky: – Vždy vtedy, keď sa od záhradníckeho náradia vzdialite. – Keď chcete odstrániť blokovanie (blokujúce nečistoty). – Keď budete záhradnícke náradie kontrolovať, čistiť, alebo na ňom niečo iné robiť (opravovať ho). – Po kolízii s cudzím telesom Ihneď záhradnícke náradie prezrite, či nie je poškodené a dajte vymeňte nôž, ak je to potrebné. – Ak začne záhradnícke náradie nezvyčajne vibrovať (okamžite skontrolujte). Pripojenie na elektrickú sieť u Napätie zdroja prúdu sa musí zhodovať s údajmi na typovom štítku nabíjačky. u Odporúčame pripájať tento výrobok len na takú elektrickú zásuvku, ktorá je vybavená ochranným spínačom pri poruchových prúdoch s hodnotou 30 mA. u Pri výmene sieťovej šnúry tohto produktu použite len sieťovú šnúru schválenú výrobcom, pozri objedBosch Power Tools návacie číslo a typ v Návode na používanie. u Nikdy sa nedotýkajte zástrčky sieťovej šnúry mokrými rukami. u Neprechádzajte po prívodnej šnúre ani po predlžovacej šnúre motorovým vozidlom, nestláčajte ich nadmieru, ani ich neťahajte, pretože by sa mohli poškodiť. Chráňte sieťovú šnúru pred horúčavou, olejom a ostrými hranami. u Predlžovacia šnúra musí mať vodiče s priemerom uvedeným v Návode na používanie a musí byť v takom vyhotovení, aby bola chránená pred ostrekujúcou vodou. Zástrčkové spojenie sa nesmie nachádzať vo vode. u Keď s niečím manipulujete, alebo keď niečo robíte v priestore ostrých nožov, používajte vždy záhradnícke pracovné rukavice. Elektrická bezpečnosť Pozor! Predtým, ako začnete robiť údržbu alebo záhradnícke náradie čistiť, vypnite ho a vytiahnite zástrčku prívodnej šnúry zo zásuvky. To isté platí v prípade, ak je poškodená, narezaná alebo zauzlená prívodná šnúra. u Po vypnutí tohto záhradníckeho náradia sa nože / prevzdušňovacie pružiny ešte niekoľko sekúnd otáčajú ďalej. F 016 L94 116 | (23.10.2020) 142 | Slovenčina Dávajte pozor nedotýkajte sa rotujúcich nožov. Vaše ručné elektrické náradie je kvôli bezpečnosti vybavené ochrannou izoláciou a nepotrebuje žiadne uzemnenie. Prevádzkové napätie výrobku je 230 V AC (striedavý prúd), 50 Hz (pre krajiny mimo EÚ aj 220 V alebo 240 V). Používajte len schválené predlžovacie šnúry zodpovedajúce predpisom. Bližšie informácie Vám poskytne Vaše autorizované servisné stredisko. Na zvýšenie bezpečnosti odporúčame používať ochranný spínač pri poruchových prúdoch (FI) s maximálnym chybovým prúdom 30 mA. Tento ochranný spínač pri poruchových prúdoch (FI) treba pred každým použitím prekontrolovať. Sieťovú šnúru a predlžovaciu šnúru veďte mimo pohyblivých súčiastok a vyhnite sa akémukoľvek poškodeniu elektrických šnúr, aby ste zabránili ich kontaktu so súčiastkami, ktoré vedú elektrický prúd. Káblové spojky (sieťové zástrčky a zásuvky) musia byť suché a nesmú ležať na zemi. Sieťovú a predlžovaciu šnúru treba pravidelne kontrolovať, či nevykazujú znaky poškodenia a smú sa používať len vtedy, keď sú v bezchybnom stave. Keď je sieťová šnúra náradia poškodená, smie sa zveriť do opravy len autorizovanému servisnému stredisku

F 016 L94 116 | (23.10.2020) Bosch. Používajte len schválené predlžovacie šnúry. Používajte len predlžovacie šnúry a káblové bubny, ktoré zodpovedajú norme EN 61242/IEC 61242 alebo IEC 60884-2-7 a sú typu H05VVV-F alebo H05RN-F. Ak chcete používať pri práci s týmto produktom predlžovaciu šnúru, treba dodržať nasledovné prierezy elektrických vodičov: – Prierez vodiča 1,25 mm2 alebo 1,5 mm2 – Maximálna prípustná dĺžka predlžovacej šnúry je 30 m, resp. maximálna prípustná dĺžka predlžovacieho káblového bubna s ochranným spínačom pri poruchových prúdoch (FI) je 60 m Upozornenie: Ak používate pri práci predlžovaciu šnúru, musí byť táto vybavená - ako je to popísané v Bezpečnostných predpisoch - ochranným vodičom, ktorý je prostredníctvom zástrčky prepojený s ochranným vodičom Vášho elektrického zariadenia. V prípade pochybností prekonzultujte problém s vyučeným elektrikárom alebo s najbližším autorizovaným servisným strediskom Bosch. BUĎTE OPATRNÝ: Nevhodné predlžovacie šnúry, ktoré nezodpovedajú predpisom, môžu byť nebezpečné. Predlžovacia šnúra, zástrčka a spojka musia byť na používanie vo vonkajšom prostredí vyrobené vo vodotesBosch Power Tools Slovenčina | 143 nom vyhotovení, ktoré je schválené na používanie vo vonkajšom prostredí. Upozornenie pre produkty, ktoré sa nepredávajú vo Veľkej Británii: UPOZORNENIE: Pre Vašu bezpečnosť je potrebné, aby zástrčka namontovaná na záhradníckom náradí bola spojená s predlžovacou šnúrou. Spojenie predlžovacej šnúry musí byť chránené pred ostrekujúcou vodou, musí byť vyrobené z gumy, alebo musí byť potiahnuté gumou. Predlžovacia šnúra musí byť vybavená odľahčovacími prvkami pri namáhaní na ťah. Údržba u Keď s niečím manipulujete alebo keď niečo robíte v priestore prevzdušňovacích pružín/nožov, používajte vždy záhradnícke pracovné rukavice. u Postarajte sa o to, aby boli všetky matice, zavŕtané skrutky a ostatné skrutky dobre utiahnuté, aby bol zaručená bezpečná práca náradia. u Pravidelne kontrolujte stav a opotrebovanie zberného vaku. u Kontrolujte pravidelne svoje záhradné náradie a keď zistíte, že niektoré súčiastky sú opotrebované alebo poškodené, preventívne ich kvôli vlastnej bezpečnosti vymeňte. Bosch Power Tools Postarajte sa o to, aby boli použité originálne náhradné súčiastky značky Bosch. u Pred odložením záhradného náradia sa postarajte o to, aby bolo náradie čisté a bez zvyškov materiálu. V prípade potreby ho vyčistite mäkkou suchou kefou.

Symboly Nasledujúce symboly sú pre čítanie a pochopenie tohto Návodu na používanie veľmi dôležité. Dobre si tieto symboly a ich významy zapamätajte. Správna interpretácia týchto symbolov Vám bude pomáhať prístroj lepšie a bezpečnejšie používať. Symbol Význam Smer pohybu Smer reakcie Používajte ochranné pracovné rukavice Hmotnosť Zapnutie Vypnutie Dovolená manipulácia Zakázaný druh manipulácie CLICK! Počuteľný hluk Príslušenstvo/náhradné súčiastky Používanie podľa určenia Toto záhradné náradie je určené na kosenie, prevzdušňovanie a vertikulovanie trávnika pri súkromnom používaní. Toto záhradné náradie nie je určené na strihanie živého plota, kosenie a pod. Toto záhradné náradie je určené na kosenie trávnikov na úrovni pôdy. F 016 L94 116 | (23.10.2020) 144 | Slovenčina Technické údaje Prevzdušňovač trávnika / vertikulátor UniversalRake 900 UniversalVerticut 1100 3 600 H8A 0.. 3 600 H8A 1..

10,0 10,5 / II / II Zberací systém Pracovná výška Hmotnosť podľa EPTA‑Procedure 01:2014 Trieda ochrany Sériové číslo (Serial Number) pozri typový štítok na záhradnom náradí Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napätiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšiť. Všetky hodnoty v tomto Návode boli namerané pri používané por resp. do 2000 metrov nadmorskej výšky. Informácia o hlučnosti/vibráciách 3 600 H8A 0.. 3 600 H8A 1.. Informácie o hlučnosti zisťované podľa normy EN 50636-2-92 Vyhodnotená hodnota hladiny hluku A tohto náradia je typicky: – Hladina akustického tlaku dB(A)

= 2,5 = 2,5 – Nepresnosť merania K – Hladina akustického výkonu dB(A)

= 1,0 = 1,2 – Nepresnosť merania K Celkové hodnoty vibrácií ah (suma vektorov troch smerov) a nepresnosť merania K zisťované podľa normy EN 50636-2-92 – Hodnota emisie vibrácií ah m/s2 4,0 2,9 – Nepresnosť merania K m/s2 = 1,6 = 1,5 Montáž a prevádzka

Cieľ činnosti Neprípájajte výrobok do zásuvky predtým, ako je kompletne zmontovaný. Cieľ činnosti Údržba, čistenie a skladovanie Ob- Strana rázok

Ob- Strana rázok Obsah dodávky (základná výbava)

Nastavenie pracovnej výšky

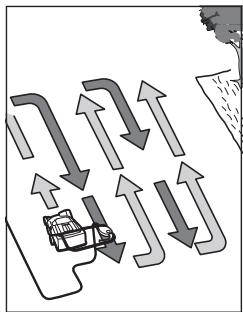

Pripojenie predlžovacej šnúry F 016 L94 116 | (23.10.2020) Bosch Power Tools Slovenčina | 145 Pokyny na používanie Prevzdušňovanie a vertikulovanie trávnikov Záhradnícke náradie umiestnite na okraji trávnika tak, aby bolo podľa možnosti čo najbližšie k elektrickej zásuvke. Pracujte od zásuvky smerom ďalej. Po každom obrátení (zmene smeru práce) prehoďte sieťovú šnúru na tú stranu, ktorá už bola obrobená. Pri prevzdušňovaní/vertikulovaní trávnika dávajte pozor, aby ste nepreťažovali motor. UniversalRake 900: Pri preťažení poklesne počet obrátok motora a súčasne sa zmení aj zvuk motora. V takomto prípade zastavte, uvoľnite radiacu páku a nastavte väčšiu pracovnú výšku náradia. V opačnom prípade by sa mohol motor poškodiť. UniversalVerticut 1100: Motor náradia je vybavený bezpečnostným vypínačom, ktorý sa aktivujte v takom prípade, keď sa nože zablokujú, upchajú, alebo motor je preťažený. Keď nastane takáto okolnosť, náradie vypnite. Bezpečnostná poistka sa dá zrušiť len vtedy, radiacu páku uvoľníte. Vytiahnite zástrčku sieťovej šnúry zo zásuvky, odstráňte možné blokády a počakjte minútu, až potom zapnite náradie znova, aby sa možha bezpečnostná poistka odaktivovať. u Keď s niečím manipulujete alebo keď niečo robíte v priestore prevzdušňovacích pružín/nožov, používajte vždy záhradnícke pracovné rukavice. Upozornenie: Keď budete čakať na vrátenie bezpečnostného vypínača do zapnutej polohy (odaktivovanie bezečnostnej poistky) a radiacu páku pohnete príliš skoro a súčasne keď je náradie pripojené na elektrickú zásuvku, doba návratu bezpečnostného vypínača sa predĺži. Keď sa stroj samočinne opäť vypne, zvýšte pracovnú výšku náradia alebo odložte prácu na dobu, keď sa pracovné podmienky zlepšia. Prečítajte si aj odsek „Hľadanie chýb“ a „Tipy na prevzdušnenie a vertikulovanie trávnika“. Tipy na prevzdušnenie a vertikulovanie trávnika Optimálne podmienky na prevzdušňovanie/vertikulovanie trávnika sú dané vtedy, keď je tráva nízka a mierne vlhká. Prevzdušňovať alebo vertikulovať trávnik vtedy, keď je pôda veľmi mäkká alebo veľmi tvrdá môže spôsobiť poškodenie trávnika a mať za následok aj to, že stroj zle zbiera. – Na odstránenie machu z trávnika pred prevzdušňovaním / vertikulovaním použite bežné prípravky. – Začnite pracovať s náradím s najvyššou pracovnou výškou a podľa potreby ju znížte. – Trávnik prevzdušňujte/vertikulujte najprv smerom hore a dole a potom o týždeň neskôr rovnakým spôsobom v pravom uhle k pôvodnému smeru tak, aby bol obrobený celý trávnik. – V závislosti od stavu trávnika môže prevzdušňovanie/vertikulácia spôsobiť, že niektoré miesta, na ktorých bol mach alebo odumreté zvyšky rastlín, budú po prevzdušnení vytrhané alebo zostanú holé. Upozornenie: Ak sa na ploche nachádza veľa materiálu zo stromov (napr. lístie, konáre a podobne), najprv ich z plochy odstráňte tak, že ju prejdete strojom s pracovnou výškou 3 alebo 4. Aby ste dosiahli optimálny výsledok, pred dosádzaním trávy trávnik pokoste. Tam, kde má trávnik prázdne alebo slabo zarastené miesta, dosejte kvalitné trávové semeno. Čerstvé trávové semeno nechajte pred hnojením najprv narásť a v prípade potreby ho zavlažujte, aby mladá trávička nevyschla. Optimálne obdobie na prevzdušnenie alebo na vertikulovanie trávnika môže byť na jar alebo neskoro na jeseň. Trávnik sa dá ošetrovať aj takým spôsobom, že po každom šiestom kosení budete trávnik primerane vertikulovať s väčšou nastavenou pracovnou výškou. Hľadanie porúch V nasledujúcej tabuľke sú uvedené symptómy porúch a spôsob ich odstránenia pre prípad, keby Vaše náradie niekedy nepracovalo spoľahlivo. Ak pomocou nej nebudete vedieť lokalizovať poruchu, obráťte sa na svoju autorizovanú servisnú opravovňu Bosch.

3 600 H8A 0.. : 2000/14/ES: odmeraná hladina akustického výkonu 93 dB(A), neistota K = 1,0 dB, zaručená hladina akustického výkonu 96 dB(A) 3 600 H8A 1.. : 2000/14/ES: odmeraná hladina akustického výkonu 93 dB(A), neistota K = 1,2 dB, zaručená hladina akustického výkonu 96 dB(A) Metóda posúdenia zhody podľa dodatku V. Kategória výrobku: 49 Technické podklady má spoločnosť: *
