KÄYTTÖOHJE UNIVERSALRAKE 900 BOSCH

OBS: Før feilsøkingen påbegynnes må maskinen slås av og strømstøpselet trekkes ut. Symptom Mulig årsak Avhjelp Hageredskapet går ikke Nettspenningen finnes ikke Sjekk og slå på Stikkontakt er defekt Bruk en annen stikkkontakt Skjøteledning er skadet Sjekk ledningen og skift den ut hvis den er skadet Sikringen er utløst Når sikringen stadig smelter, kontroller strømforsyningen eller ta kontakt med Bosch kundeservicen Tilstopping mulig Sjekk hageredskapets underside og gjør den fri om nødvendig (bruk alltid arbeidshansker) Sikkerhetsutkopling er aktiv (kun UniversalVerticut 1100) Se nedeA) Innstillingen til plenluftingen er for lav for disse vilkårene Innstill en større arbeidshøyde Rotoren er tettet Fjern tettingen (bruk alltid arbeidshansker) Sidegitteret er ikke fritt Fjern planterester fra utsiden av sidegitrene Full oppsamlingskurv Tøm oppsamlingskurven med jevne mellomrom Skjøteledning er skadet Sjekk ledningen og skift den ut hvis den er skadet Intern kabling i hageredskapet er defekt Ta kontakt med Bosch kundeservice Slitte/manglende fjærstålpinner/kniver Ta kontakt med Bosch kundeservice For våte arbeidsvilkår Innstill større arbeidshøyde (se “Tips om lufting av gressplenen”) For mange planterester på flaten Se nedeA) Tilstopping mulig Sjekk hageredskapets underside og gjør den fri om nødvendig (bruk alltid arbeidshansker) Innstillingen til plenluftingen er for lav for disse vilkårene Innstill en større arbeidshøyde For langt gress Klipp gresset Svært ujevn flate Innstill en større arbeidshøyde Full oppsamlingskurv Tøm oppsamlingskurven med jevne mellomrom Hageredskapet går tungt eller remmen hviner For lav arbeidshøyde Innstill større arbeidshøyde (se “Innstilling av arbeidshøyde”) Fjærstålpinnene/ knivene roterer ikke Fjærstålpinnene/knivene blokkeres av gress Fjern tettingen (bruk alltid arbeidshansker) Remmen sklir eller er skadet Ta kontakt med Bosch kundeservice Sterke vibrasjoner/ lyder Fjærstålpinner/kniver er skadet Ta kontakt med Bosch kundeservice Hageredskapet går rykkvis F 016 L94 116 | (23.10.2020) Bosch Power Tools Suomi | 91 Symptom Mulig årsak Avhjelp Utilfredsstillende arbeidsresultat Bakken er for våt til lufting Innstill større arbeidshøyde (se “Tips om lufting av gressplenen”) Innstillingen til plenlufting er for lav for disse vilkårene Innstill en større arbeidshøyde Tilstopping mulig Sjekk hageredskapets underside og gjør den fri om nødvendig (bruk alltid arbeidshansker) Sidegitteret er ikke fritt Fjern planterester fra utsiden av sidegitrene Fjærstålpinner mangler (kun UniversalRake 900) Ta kontakt med Bosch kundeservice A) Hvis det ligger mye materiale fra trær (f. eks. løv, kvister, etc.) på flaten, må dette først fjernes ved å innstille produktet på arbeidshøyden 3 eller 4. Kundeservice og kundeveiledning Kundeservice hjelper deg ved spørsmål om reparasjon og vedlikehold av produktet ditt og reservedelene. Du finner også sprengskisser og informasjon om reservedeler på www.bosch-pt.com Boschs kundeveilederteam hjelper deg gjerne hvis du har spørsmål om våre produkter og tilbehør. Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10‑sifrede produktnummeret som er angitt på produktets typeskilt. Norsk Robert Bosch AS Postboks 350 1402 Ski Tel.: 64 87 89 50 Faks: 64 87 89 55 Du finner adresser til andre verksteder på: Suomi Turvallisuusohjeita Huomio! Lue seuraavat ohjeet tarkasti. Tutustu tuotteen käyttöelementteihin ja asianmukaiseen käyttöön. Säilytä käyttöohje huolellisesti myöhempää käyttöä varten. Puutarhalaitteessa olevien tunnuskuvien selitykset Yleiset varoitusohjeet. www.bosch-pt.com/serviceaddresses Lue käyttöohje huolellisesti. Deponering Produkter, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning. Produkter må ikke kastes i vanlig søppel! Bare for land i EU: I henhold til det europeiske direktivet 2012/19/EU om brukte elektriske og elektroniske produkter og tilpasningen til nasjonale lover må maskiner, som ikke lenger kan brukes, samles sortert og leveres til miljøvennlig gjenvinning. Varmista, että sivulle sinkoutuvat vieraat esineet eivät loukkaa lähellä seisovia ihmisiä. Varoitus: Pidä turvallinen etäisyys tuotteeseen sen ollessa toiminnassa. Varoitus: Älä koskaan kosketa pyöriviä teriä. Terät ovat teräviä. Suojele varpaat ja sormet, jotta et menettäisi niitä. Bosch Power Tools F 016 L94 116 | (23.10.2020) 92 | Suomi Ennen puutarhalaitteeseen tehtäviä säätöjä tai puhdistusta, kun johto on tarttunut kiinni tai jättäessäsi laitteen ilman valvontaa edes hetkeksi, tulee se pysäyttää ja pistotulppa irrottaa pistorasiasta. Pidä sähköjohto loitolla piikeistä/teristä. Odota, että ruohonleikkurin kaikki osat ovat pysähtyneet täysin, ennen kuin kosketat niitä. Piikit/terät pyörivät vielä puutarhalaitteen poiskytkennän jälkeen ja voivat aiheuttaa loukkaantumisia. Älä käytä tuotetta sateessa, äläkä aseta sitä alttiiksi sateelle. Suojele itsesi sähköiskulta. Pidä liitäntäjohto kaukana leikkuuteristä. Älä käytä painepesuria tai puutarhaletkua puutarhalaitteen puhdistukseen. Tarkista perusteellisesti alue, jossa puutarhalaitetta tullaan käyttämään, että siinä ei ole villi- tai kotieläimiä. Villi- ja kotieläimet voivat loukkaantua koneen käytön aikana. Tarkista koneen käyttöalue perusteellisesti ja poista kaikki kivet, tikut, langat, luut ja vieraat esineet. Katso konetta käytettäessä, että tiheässä ruohossa ei ole villi- tai kotieläimiä eikä pieniä oksanpätkiä piilossa. F 016 L94 116 | (23.10.2020) Käyttö u Älä koskaan anna lasten tai henkilöiden, jotka eivät ole tutustuneet näihin ohjeisiin käyttää puutarhalaitetta. Kansalliset säännökset saattavat rajata käyttäjän iän. Säilytä tuote lasten ulottumattomissa, kun sitä ei käytetä. u Älä koskaan anna lasten, henkilöiden, joilla on rajalliset fyysiset, aistilliset tai henkiset kyvyt tahi puuttuva kokemus ja/tai puuttuva tieto ja/tai eivät tunne näitä ohjeita käyttää laitetta. Kansalliset säännökset saattavat rajata käyttäjän iän. u Älä käytä tuotetta, jos olet väsynyt tai sairas tahi alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisena. u Älä koskaan käytä puutarhalaitetta, kun henkilöitä, etenkin lapsia tai kotieläimiä on välittömässä läheisyydessä. u Lapsia tulee valvoa ja varmistaa, että he eivät leiki laitteen kanssa. u Käyttäjä on vastuussa onnettomuuksista ja toisille ihmisille tai heidän omaisuudelleen aiheuttamistaan vaurioista. u Käytä aina kuulonsuojaimia ja suojalaseja, kun työskentelet tuotteen kanssa. u Älä käytä avoimia kumikenkiä tai sandaaleja tuotetta käyttäessäsi. Käytä aina tukevia jalkineita ja pitkälahkeisia housuja. Älä käytä tuotetta paljain jaloin. Bosch Power Tools Suomi | 93 Tarkista perusteellisesti työstettävä alue ja poista siitä kivet, oksat, piilossa olevat kaapelit, langat, luut ja muut vieraat esineet. u Tarkista aina silmämääräisesti ennen käyttöä, että piikit, piikkien ruuvit tai leikkuriosa eivät ole loppuun käytetyt, vaurioituneet tai puuttuvat. u Vaihda loppuun kuluneet tai vaurioituneet piikit ja ruuvit vain täydellisenä sarjana, epätasapainon välttämiseksi. Ole varovainen, jos käytät koneita, joissa on useampia piikkejä, koska yhden piikin liike saattaa vaikuttaa myös muihin piikkeihin. u Kävele aina rauhallisesti, älä koskaan juokse. u Ilmaa/jyrsi nurmikkoa vain päivänvalossa tai hyvässä keinovalossa. u Vältä, mikäli mahdollista, tuotteen käyttöä märässä ruohossa tai turvaudu lisävarotoimiin liukastumisen estämiseksi. u Älä koskaan ilmaa/jyrsi erityisen jyrkissä rinteissä. u Käyttö rinteessä saattaa olla vaarallista: − Varmista aina tukeva askellus kaltevalla pinnalla ja märässä ruohossa. − Ilmaa/jyrsi nurmikkoa kaltevissa pinnoissa aina poikittain rinteeseen nähden äläkä koskaan ylös ja alas suunnassa. Ole erityisen varovainen suunnanmuutoksissa rinteissä.

Bosch Power Tools Ole äärimmäisen varovainen kun liikut taaksepäin tai vedät puutarhalaitetta. u Työnnä aina tuotetta ilmatessa/jyrsiessä eteenpäin äläkä koskaan vedä sitä kehoasi kohti. u Piikkien/terien tulee olla pysähdyksissä, kun tuotetta tule kallistaa kuljetusta varten, jos joutuu ylittämään pintoja, joissa ei ole ruohoa tai kun siirrät tuotteen työstettävälle alueelle tai siitä pois. u Älä koskaan käytä puutarhalaitetta, jos suojalaitteet tai suojukset ovat viallisia tai ilman turvalaitteita, kuten esimerkiksi silpunohjainta ja/tai ruohonkokoojasäiliötä. u Käynnistä puutarhalaite käyttöohjeessa neuvotulla tavalla ja varmista, että jalkasi ovat riittävän kaukana teristä. u Älä kallista tuotetta moottoria käynnistettäessä paitsi, jos se on välttämätöntä korkean ruohon takia. Tässä tapauksessa tulee ainoastaan nostaa käyttäjästä poispäin suunnattua puolta painamalla kahva alaspäin juuri niin paljon, kun on välttämätöntä. Tarkista, että molemmat kädet ovat kahvassa, kun puutarhalaite taas lasketaan alas. u Älä pidä käsiä tai jalkoja lähellä pyöriviä osia tai niiden alla. u Pysy puutarhalaitteen kanssa työskentelyn aikana etäällä ruohon poistovyöhykkeestä.

F 016 L94 116 | (23.10.2020) 94 | Suomi Älä koskaan nosta tai kanna puutarhalaitetta moottorin käydessä. u Tarkista, että puutarhalaite varastoinnissa seisoo kaikki 4 pyörää alustaa vasten. u Nosta puutarhalaitetta ainoastaan käsikahvasta. Käsittele käsikahvaa varoen. u Älä tee mitään muutoksia laitteeseen. Luvattomat muutokset voivat vaikuttaa laitteesi turvallisuuteen ja johtaa voimakkaampaan meluun ja värinään sekä huonoon tehoon. u Vältä tuotetta säädettäessä, että jalat tai kädet joutuvat puristukseen liikkuvien piikkien ja koneen kiinteiden osien väliin. u Älä tee työtä tuotteen kanssa huonossa säässä, varsinkaan ukonilman lähestyessä. u Tarkista liitäntäjohto ja mahdollinen jatkojohto säännöllisesti. Älä liitä vaurioitunutta johtoa sähköverkkoon äläkä kosketa sitä, ennen kuin se on irrotettu sähköverkosta. Johdon ollessa viallinen voi syntyä kosketusta jännitteisiin osiin. Suojele itsesi sähköiskujen muodostamilta vaaroilta. u Älä kosketa piikkejä, ennen kuin tuote on kytketty irti sähköverkosta ja piikit ovat pysähtyneet täysin. u Pidä verkkojohto ja jatkojohto kaukana piikeistä. Piikit voivat vaurioittaa johtoa ja voit joutua kosketukseen jännitteisten osien kanssa. Varo, on olemassa sähköiskun vaara.

F 016 L94 116 | (23.10.2020) Irrota pistotulppa pistorasiasta – Aina kun poistut puutarhalaitteen luota. – Ennen tukosten poistamista. – Tarkistaessasi tai puhdistaessasi puutarhalaitetta tai tehdessäsi puutarhalaitteeseen kohdistuvia töitä. – Törmättyäsi vieraaseen esineeseen; tarkista välittömästi puutarhalaitteen mahdolliset vauriot ja anna kunnostaa se tarvittaessa. – Jos puutarhalaite alkaa täristä poikkeuksellisesti (tarkista heti). Sähköliitäntä u Virtalähteen jännitteen tulee vastata tuotteen tyyppikilvessä olevia tietoja. u Suositellaan, että tämä Tuote liitetään vain pistorasiaan, jota suojaa 30 mA vikavirtasuojakytkin. u Vaihdettaessa tämän laitteen verkkojohto tulee käyttää ainoastaan valmistajan suunnitelman mukaista verkkojohtoa, katso tilaus nro ja malli käyttöohjeesta. u Älä koskaan tartu pistotulppaan käsien ollessa kosteat. u Verkkojohdon tai jatkojohdon yli ei saa ajaa, niitä ei saa litistää eikä murtaa, koska ne saattavat vahingoittua. Suojaa johto kuumuudelta, öljyltä ja teräviltä reunoilta. u Jatkojohdon halkaisijan tulee olla käyttöohjeen mukainen ja sen tulee Bosch Power Tools Suomi | 95 olla roiskevesisuojattu. Pistokeliitäntä ei saa olla vedessä. u Käytä aina puutarhakäsineitä, kun työskentelet terävien terien/piikkien parissa tai läheisyydessä. Sähköturvallisuus Huomio! Pysäytä tuote ja irrota pistotulppa pistorasiasta ennen huolto- ja puhdistustöitä. Sama sääntö pätee, jos verkkojohto on vaurioitunut, leikattu tai sotkeutunut. u Terät/piikit pyörivät vielä muutaman sekunnin sen jälkeen, kun puutarhalaite on sammutettu. u Varoitus – älä kosketa pyöriviä teriä/piikkejä. Tuotteesi on turvallisuussyistä suojaeristetty, eikä sitä tarvitse maadoittaa. Käyttöjännite on 230 V AC, 50 Hz (eiEU maita varten myös 220 V tai 240 V). Käytä ainoastaan hyväksyttyjä jatkojohtoja. Tietoa saat valtuutetusta asiakaspalvelupisteestä. Käytä turvallisuuden parantamiseksi FI-vikavirtakytkintä (RCD), jonka vikavirta on korkeintaan 30 mA. Tämä FIkytkin tulisi tarkistaa ennen jokaista käyttöä. Pidä verkko- ja jatkojohto loitolla liikkuvista osista ja vältä johtojen kaikkia vauriota, jotta kosketus jännitteisiin osiin estyisi. Johdon liitoskohtien (pistotulpat ja pistorasiat) tulee olla kuivat eivätkä ne saa maata maassa. Bosch Power Tools On säännöllisesti tarkistettava, että verkko- ja jatkojohdossa ei ole merkkejä vaurioista, ainoastaan moitteettomassa kunnossa olevia johtoja saa käyttää. Jos laitteen verkkojohto on vaurioitunut, sen saa korjata ainoastaan valtuutettu Bosch-huolto. Käytä vain sallittuja jatkojohtoja. Käytä ainoastaan jatkojohtoja, kaapeleita, johtoja tai kaapelikeloja, jotka vastaavat standardeja EN 61242/IEC 61242 oder IEC 60884-2-7 ja ovat tyyppiä H05VVV-F tai H05RN-F. Jos tahdot käyttää jatkojohtoa laitteen kanssa, tulee johtimien poikkipintojen olla: – johdon poikkipinta 1,25 mm2 tai 1,5 mm2 – Jatkojohdon suurin sallittu pituus on 30 m ja FI-vikavirtasuojakytkimellä varustetun kaapelikelan 60 m Ohje: Jos käytät jatkojohtoa, on siinä – kuten turvaohjeissa on selostettu – oltava suojajohdin, joka pistotulpan kautta on yhteydessä verkon maadoitukseen. Kysy epävarmoissa tapauksissa sähkömieheltä tai lähimmästä Bosch-sopimushuollosta. VAROITUS: Sääntöjenvastaiset jatkojohdot saattavat olla vaarallisia. Jatkojohdon, pistotulpan ja liittimen tulee olla vesitiiviitä ulkokäyttöön hyväksyttyä mallia. F 016 L94 116 | (23.10.2020) 96 | Suomi tarvittaessa pehmeällä kuivalla harjalla. Ohjeita tuotteille, joita ei myydä GB:ssä: HUOMIO: Turvallisuutesi takia on välttämätöntä, että tuotteen pistotulppa kiinnitetään jatkojohtoon. Jatkojohdon liitännän täytyy olla roiskevesisuojattu, olla kumia tai kumipinnoitettu. Jatkojohdossa on oltava vedonpoistin. Tunnusmerkit Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemisessa ja ymmärtämisessä. Paina mieleesi tunnusmerkit ja niiden merkitys. Kun tunnusmerkit muistetaan tulkita oikein, se tehostaa laitteen parempaa ja turvallisempaa käyttöä. Tunnusmerkki Merkitys Liikesuunta Huolto u Käytä aina puutarhakäsineitä, kun työskentelet terävien piikkien/terien alueella. u Varmista kaikkien muttereiden, pulttien ja ruuvien hyvä kiinnitys, jotta turvallinen työskentely puutarhalaitteen kanssa olisi taattu. u Tarkista säännöllisesti kokoojasäiliön kunto ja kuluneisuus. u Tarkista Tuote ja vaihda varmuuden vuoksi kaikki loppuun kuluneet tai vaurioituneet osat uusiin. u Varmista, että vaihto-osat ovat Bosch-tuotantoa. u Varmista ennen puutarhalaitteen varastointia, että se on puhdas eikä siinä ole leikkuujäännöksiä. Puhdista Reaktiosuunta Käytä suojakäsineitä Paino Käynnistys Poiskytkentä Sallittu käsittely Kielletty menettely CLICK! Kuuluva ääni Lisälaitteet/varaosat Määräystenmukainen käyttö Puutarhalaite on tarkoitettu nurmikon haravointiin, jyrsintään ja ilmaamiseen yksityisalueella. Puutarhalaite ei ole tarkoitettu pensaiden leikkuuseen, viimeistelyleikkuuseen, silppumiseen jne. Puutarhalaite on tarkoitettu käytettäväksi maanpinnan korkeudella. Tekniset tiedot Nurmikon ilmaaja /jyrsijä UniversalRake 900 UniversalVerticut 1100 3 600 H8A 0.. 3 600 H8A 1..

Tuotenumero Nimellinen ottoteho Työstöleveys Kokoojasäiliön tilavuus Mekanismi – Joustavat piikit – Heiluriterä F 016 L94 116 | (23.10.2020)

Bosch Power Tools Suomi | 97 Nurmikon ilmaaja /jyrsijä UniversalRake 900 Keräämisjärjestelmä Työstökorkeus UniversalVerticut 1100 Jet Collect Jet Collect

10,0 10,5 / II / II Paino EPTA‑Procedure 01:2014 mukaan Suojausluokka Sarjanumero katso puutarhalaitteen tyyppikilvestä Tiedot koskevat 230 V:n nimellisjännitettä [U]. Tästä poikkeavien jännitteiden ja maakohtaisten mallien yhteydessä nämä tiedot voivat vaihdella. Kaikki tässä ohjeessa olevat arvot on mitattu käyttöä varten alle tai tasan 2000 metriä merenpinnan korkeuden yläpuolella. Melu-/tärinätiedot 3 600 H8A 0.. 3 600 H8A 1.. Melupäästöarvot määritetty EN 50636-2-92 mukaan Laitteen tyypillinen A-painotettu äänen painetaso on: – Äänen painetaso dB(A)

= 2,5 = 2,5 – Epätarkkuus K – Äänen tehotaso dB(A)

= 1,0 = 1,2 – Epätarkkuus K Värähtelyn yhteisarvot ah (kolmen suunnan vektorisumma) ja epätarkkuus K mitattuna EN 50636-2-92 mukaan – Värähtelynemissioarvo ah m/s2 4,0 2,9 – Epätarkkuus K m/s2 = 1,6 = 1,5 Asennus ja käyttö

Työskentelyohjeita Älä liitä tuotetta pistorasiaan, ellei sitä ole täysin koottu. Tehtävä Nurmikon ilmaaminen ja jyrsintä Kuva Sivu Vakiovarusteet

Ruohonkokoojasäiliön kokoaminen

Kokoojasäiliön kiinnitys

Kytkentä/poiskytkentä UniversalRake

Kytkentä/poiskytkentä UniversalVerticut 1100

Huolto, puhdistus ja varastointi

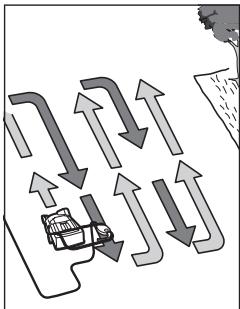

Aseta tuote nurmikon reunaan ja mahdollisimman lähelle verkkopistorasiaa. Työskentele poispäin verkkopistorasiasta. Siirrä kaapeli joka käännöksessä vastakkaiselle, jo käsitellylle puolelle laitetta. Älä ylikuormita moottoria nurmikkoa ilmattaessa/jyrsittäessä. Jatkojohdon liitäntä UniversalRake 900: Ylikuormalla moottorin kierrosluku laskee, ja sen ääni muuttuu. Pysäytä tällöin puutarhalaite, päästä kytkentäkahva vapaaksi ja aseta suurempi työstökorkeus. Muutoin moottori saattaa vaurioitua. UniversalVerticut 1100: Moottori on varustettu turvakatkaisulla, joka laukeaa, jos terät jäävät puristukseen, jumittuvat tai moottori ylikuormittuu. Pysäytä tuote jos tämä tapahtuu. Bosch Power Tools F 016 L94 116 | (23.10.2020) 98 | Suomi Turvakatkaisupiiri palautuu ainoastaan, jos päästät kytkentävivun vapaaksi. Irrota verkkopistoke, poista mahdolliset tukkeutumat ja odota minuutti, ennen kuin käynnistät tuotteen uudelleen, jotta turvakatkaisupiiri ehtii palautua. u Käytä aina puutarhakäsineitä, kun työskentelet terävien piikkien/terien alueella. Ohje: Jos turvakatkaisun palautumista odottaessasi painat kytkentäkahvaa liian aikaisin, tuotteen ollessa liitettynä pistorasiaan, turvakatkaisun palautusaika pitenee. Jos tuote katkaisee uudelleen, tulee sinun korottaa työkorkeutta tai siirtää työ, kunnes olosuhteet ovat parantuneet. Lue myös vianetsintätaulukkoa ja nurmikon ilmaamiseen ja jyrsimiseen annetut vihjeet. Vihjeitä nurmikon ilmaamiseen ja jyrsimiseen Parhaat olosuhteet nurmikon ilmaamiseen/jyrsintään ovat lyhyt ja vähän kostea ruoho. Nurmikon ilmaaminen tai jyrsintä, kun maa on hyvin pehmeä tai kova, voi vaurioittaa maapohjaa ja johtaa siihen, ettei kone kerää kunnolla. – Käsittele ennen nurmikon ilmaamista/jyrsintää sammalta kaupan olevalla torjunta-aineella. – Käynnistä tuote suurimmalla työkorkeudella ja laske alemmaksi tarpeen mukaan. – Käsittele ensin nurmikkoa yhdessä suunnassa edes takaisin ja sen jälkeen viikon kuluttua samalla tavalla suorassa kulmassa edelliseen nähden, kunnes koko nurmikko on käsitelty. – Riippuen nurmikon kunnosta saattaa sammaleen ja kuolleiden kasvisosien poisto jättää harvoja tai tyhjiä alueita nurmikkoon. Ohje: Jos pinnassa on paljon puista tullutta roskaa (esim. lehtiä, oksia, jne.) tulee nämä ensin poistaa asettamalla kone työkorkeudelle 3 tai 4. Parhaan mahdollisen tuloksen saavuttamiseksi, tulee nurmikko leikata ennen jälkikylvöä. Kylve korkealuokkaista ruohonsiementä tyhjiin tai heikkokasvuisiin kohtiin. Anna uusien ruohonsiementen kasvaa ennen lannoittamista ja kastele tarvittaessa, jotta kylvö ei kuivuisi. Paras mahdollinen aika nurmikon ilmaamiseen tai jyrsimiseen on keväällä ja myöhään syksyllä. Nurmikkoa voi myös hoitaa haravoimalla/jyrsimällä suurta työkorkeutta käyttäen joka kuudennen nurmikon leikkuun jälkeen. Vianetsintä Seuraavassa taulukossa on esitetty mahdollisia oireita, vikoja ja ratkaisukeinoja sen varalta, ettei tuotteesi toimi oikein. Ellet pysty paikallistamaan ja korjaamaan vikaa taulukon avulla, tulee sinun kääntyä huoltokorjaamosi puoleen.

Huomio: Pysäytä laite ja irrota pistotulppa pistorasiasta ennen vianetsintää. Oire Mahdolliset syyt Korjaustoimenpide Puutarhalaite ei toimi Verkkojännitettä ei ole Tarkista ja kytke päälle Verkkopistorasia on viallinen Käytä toista pistorasiaa Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut Sulake on lauennut Jos sulake jatkuvasti palaa, tulee tarkistaa sähkön syöttö tai kääntyä Bosch asiakaspalvelun puoleen ettei niissä ole tukosta. Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Turvakatkaisu on aktiivinen (vain UniversalVerticut 1100) Katso kohdastaA) Ilmaamisen/jyrsinnän asetus on liian matala kysei- Aseta suurempi työkorkeus siin olosuhteisiin Puutarhalaite käy katkonaisesti Roottori tukkeutunut Poista tukos (käytä aina puutarhakäsineitä) Sivuritilä on tukossa Poista kasvijäännökset sivuritilän ulkopuolelta Kokoojasäiliö on täynnä Tyhjennä kokoojasäiliötä säännöllisesti Jatkojohto on vaurioitunut Tarkista johto ja vaihda se, jos se on vaurioitunut Puutarhalaitteen sisäisessä johdotuksessa vika Käänny Bosch-sopimushuollon puoleen Kuluneet/puuttuvat piikit/terät Käänny Bosch-sopimushuollon puoleen Liian märät työolosuhteet Aseta suurempi työkorkeus (katso ”Neuvoja nurmikon ilmaamiseen ja jyrsimiseen”) Liian paljon kasvijäännöksiä pinnassa Katso kohdastaA) ettei niissä ole tukosta. Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) F 016 L94 116 | (23.10.2020) Bosch Power Tools Ελληνικά | 99 Oire Mahdolliset syyt Korjaustoimenpide Ilmaamisen/jyrsinnän asetus on liian matala kysei- Aseta suurempi työkorkeus siin olosuhteisiin Ruoho on liian pitkä Leikkaa ruoho Hyvin epätasainen pinta Aseta suurempi työkorkeus Kokoojasäiliö on täynnä Tyhjennä kokoojasäiliötä säännöllisesti Puutarhalaite käy ras- Työkorkeus on liian pieni kaasti tai hihna kitisee Aseta suurempi työkorkeus (katso ”Työkorkeuden asetus”) Piikit/terät eivät pyöri Ruoho tukkii piikkejä/teriä Poista tukos (käytä aina puutarhakäsineitä) Hihna luistaa tai on vaurioitunut Käänny Bosch-sopimushuollon puoleen Voimakas värinä/melu Piikit/terät vahingoittuneet Käänny Bosch-sopimushuollon puoleen Epätyydyttävä työteho Maa on liian märkä ilmaamiseen/jyrsintään Aseta suurempi työkorkeus (katso ”Neuvoja nurmikon ilmaamiseen ja jyrsimiseen”) Ilmaamisen/jyrsinnän asetus on liian matala kysei- Aseta suurempi työkorkeus siin olosuhteisiin ettei niissä ole tukosta. Tarkista puutarhalaitteen alapinta ja puhdista se tarvittaessa (käytä aina puutarhakäsineitä) Sivuritilä on tukossa Poista kasvijäännökset sivuritilän ulkopuolelta Joustavia piikkejä puuttuu (vain UniversalRake 900) Käänny Bosch-sopimushuollon puoleen A) Jos pinnassa on paljon puista tullutta roskaa (esim. lehtiä, oksia, jne.) tulee nämä ensin poistaa asettamalla kone työkorkeudelle 3 tai 4. Asiakaspalvelu ja käyttöneuvonta Koskee vain EU‑maita: Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin. Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10‑numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä. Eurooppalaisen käytöstä poistettuja sähkö- ja elektroniikkalaitteita koskevan direktiivin 2012/19/EU ja sitä soveltavan kansallisen lainsäädännön mukaan käyttökelvottomat laitteet täytyy kerätä talteen erikseen ja toimittaa kierrätykseen. Suomi Robert Bosch Oy Bosch-keskushuolto Pakkalantie 21 A 01510 Vantaa Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi. Puh.: 0800 98044 Faksi: 010 296 1838 www.bosch-pt.fi

Wij verklaren op eigen verantwoordelijkheid dat de genoemde producten voldoen aan alle desbetreffende bepalingen van de hierna genoemde richtlijnen en verordeningen en overeenstemmen met de volgende normen. Vakuutamme täten, että mainitut tuotteet vastaavat kaikkia seuraavien direktiivien ja asetusten asiaankuuluvia vaatimuksia ja ovat seuraavien standardien vaatimusten mukaisia. Δήλωση πιστότητας ΕΕ Rasenlüfter Dichiariamo sotto la nostra piena responsabilità che i prodotti indicati sono conformi a tutte le disposizioni pertinenti delle Direttive e dei Regolamenti elencati di seguito, nonché alle seguenti Normative. Tuotenumero Vertikutierer

3 600 H8A 0.. : 2000/14/EY: mitattu äänitehotaso 93 dB(A), epävarmuus K = 1,0 dB, taattu äänitehotaso 96 dB(A) 3 600 H8A 1.. : 2000/14/EY: mitattu äänitehotaso 93 dB(A), epävarmuus K = 1,2 dB, taattu äänitehotaso 96 dB(A) Vaatimustenmukaisuuden arviointimenetelmä liitteen V mukaisesti. Tuotekategoria: 49 Tekniset asiakirjat saatavana: *
