BEDIENUNGSANLEITUNG UNIVERSALRAKE 900 BOSCH

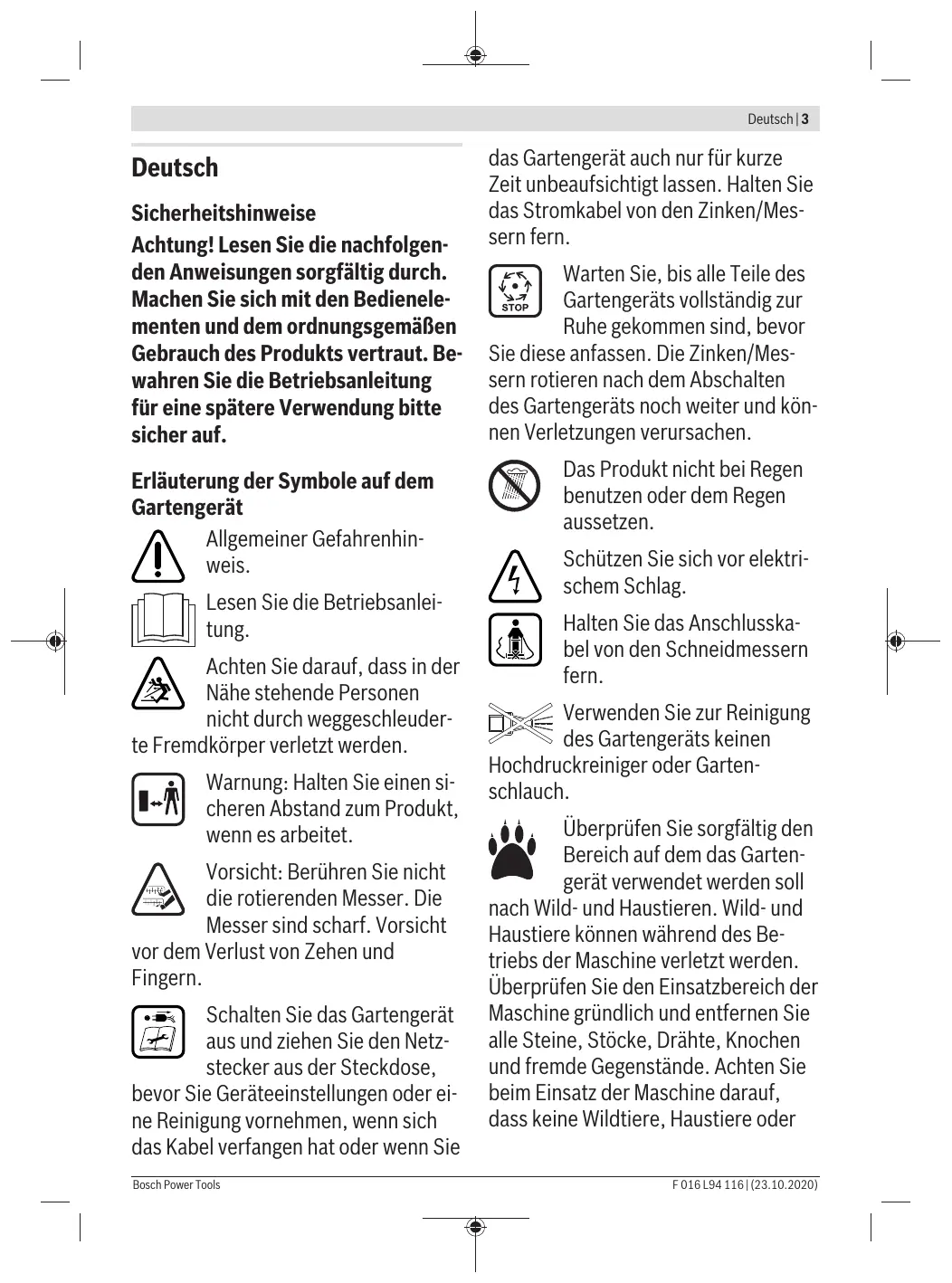

Bosch Power Tools Deutsch | 3 Deutsch Sicherheitshinweise Achtung! Lesen Sie die nachfolgenden Anweisungen sorgfältig durch. Machen Sie sich mit den Bedienelementen und dem ordnungsgemäßen Gebrauch des Produkts vertraut. Bewahren Sie die Betriebsanleitung für eine spätere Verwendung bitte sicher auf. Erläuterung der Symbole auf dem Gartengerät Allgemeiner Gefahrenhinweis. Lesen Sie die Betriebsanleitung. Achten Sie darauf, dass in der Nähe stehende Personen nicht durch weggeschleuderte Fremdkörper verletzt werden. Warnung: Halten Sie einen sicheren Abstand zum Produkt, wenn es arbeitet. Vorsicht: Berühren Sie nicht die rotierenden Messer. Die Messer sind scharf. Vorsicht vor dem Verlust von Zehen und Fingern. Schalten Sie das Gartengerät aus und ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Geräteeinstellungen oder eine Reinigung vornehmen, wenn sich das Kabel verfangen hat oder wenn Sie Bosch Power Tools das Gartengerät auch nur für kurze Zeit unbeaufsichtigt lassen. Halten Sie das Stromkabel von den Zinken/Messern fern. Warten Sie, bis alle Teile des Gartengeräts vollständig zur Ruhe gekommen sind, bevor Sie diese anfassen. Die Zinken/Messern rotieren nach dem Abschalten des Gartengeräts noch weiter und können Verletzungen verursachen. Das Produkt nicht bei Regen benutzen oder dem Regen aussetzen. Schützen Sie sich vor elektrischem Schlag. Halten Sie das Anschlusskabel von den Schneidmessern fern. Verwenden Sie zur Reinigung des Gartengeräts keinen Hochdruckreiniger oder Gartenschlauch. Überprüfen Sie sorgfältig den Bereich auf dem das Gartengerät verwendet werden soll nach Wild- und Haustieren. Wild- und Haustiere können während des Betriebs der Maschine verletzt werden. Überprüfen Sie den Einsatzbereich der Maschine gründlich und entfernen Sie alle Steine, Stöcke, Drähte, Knochen und fremde Gegenstände. Achten Sie beim Einsatz der Maschine darauf, dass keine Wildtiere, Haustiere oder F 016 L94 116 | (23.10.2020) 4 | Deutsch kleine Baumstümpfe im dichten Gras versteckt sind. Bedienung u Niemals Kindern oder mit diesen Anweisungen nicht vertrauten Personen erlauben das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. Bewahren Sie das Produkt für Kinder unerreichbar auf, wenn es nicht in Gebrauch ist. u Erlauben Sie Kindern, Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und/ oder mangelndem Wissen und/oder mit diesen Anweisungen nicht vertrauten Personen niemals, das Produkt zu benutzen. Nationale Vorschriften beschränken möglicherweise das Alter des Bedieners. u Benutzen Sie das Produkt nicht, wenn Sie müde oder krank sind oder unter dem Einfluss von Alkohol, Drogen oder Medikamenten stehen. u Benutzen Sie das Gartengerät niemals während sich Personen, insbesondere Kinder oder Haustiere, in unmittelbarer Nähe aufhalten. u Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Produkt spielen. u Der Bediener ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. F 016 L94 116 | (23.10.2020) Tragen Sie immer einen Gehörschutz und eine Schutzbrille, wenn Sie mit dem Produkt arbeiten. u Benutzen Sie keine offenen Gummischuhe oder Sandalen, wenn Sie das Produkt benutzen. Tragen Sie stets festes Schuhwerk und eine lange Hose. Benutzen Sie das Produkt nie barfuß. u Inspizieren Sie die zu bearbeitende Fläche sorgfältig und beseitigen Sie Steine, Stöcke, versteckte Kabel, Drähte, Knochen und sonstige Fremdkörper. u Prüfen Sie vor der Benutzung immer durch Augenschein, ob Zinken und Zinkenschrauben fehlen, abgenutzt oder beschädigt sind. u Wechseln Sie abgenutzte oder beschädigte Zinken und Schrauben nur im ganzen Satz aus, um Unwuchten zu vermeiden. Vorsicht bei Maschinen mit mehreren Zinken, da die Rotation eines Zinken die Bewegung anderer Zinken bewirken kann. u Stets ruhig gehen, niemals schnell laufen. u Nur bei Tageslicht oder gutem künstlichem Licht den Rasen lüften/vertikutieren. u Vermeiden Sie wenn möglich, die Benutzung des Produkts bei nassem Gras oder ergreifen Sie zusätzliche Vorsichtsmaßnahmen, um ein Ausrutschen zu vermeiden. u Keine besonders steilen Abhänge lüften/vertikutieren.

Bosch Power Tools Deutsch | 5 Das Arbeiten an Böschungen kann gefährlich sein: − Achten Sie auf schrägen Flächen oder auf nassem Gras stets auf sicheren Tritt. − Lüften/Vertikutieren Sie den Rasen auf schrägen Flächen immer quer und niemals auf- und abwärts. − Gehen Sie beim Richtungswechsel an Abhängen äußerst vorsichtig vor. u Gehen Sie beim Rückwärtsgehen oder Ziehen des Gartengeräts äußerst vorsichtig vor. u Schieben Sie das Produkt beim Lüften/Vertikutieren des Rasens immer vorwärts und ziehen Sie diese niemals zum Körper hin. u Die Zinken/Messer müssen stehen, wenn Sie das Produkt für den Transport kippen müssen, wenn Sie nicht mit Gras bepflanzte Flächen überqueren und wenn Sie das Produkt zu und von dem zu lüftenden/vertikutierenden Bereich transportieren. u Betreiben Sie das Gartengerät niemals mit defekten Schutzvorrichtungen, Abdeckungen oder ohne Sicherheitseinrichtungen, wie z. B. Prallschutz und/oder Grasfangbox. u Schalten Sie das Gartengerät wie in der Betriebsanleitung beschrieben ein und achten Sie darauf, dass Ihre Füße ausreichend weit von rotierenden Teilen entfernt sind. u Kippen Sie das Produkt beim Starten oder Anlassen des Motors nicht, außer dies ist zum Starten in hohem

Bosch Power Tools Gras erforderlich. In diesem Fall, die vom Bediener abgewandte Seite durch Niederdrücken des Handgriffes nicht weiter als unbedingt nötig anheben. Achten Sie darauf, dass sich Ihre Hände am Griff befinden, wenn Sie das Gartengerät wieder ablassen. u Bringen Sie Ihre Hände und Füße nicht in die Nähe oder unter rotierende Teile. u Halten Sie Abstand zur Auswurfzone, wenn Sie mit dem Gartengerät arbeiten. u Heben bzw. tragen Sie das Gartengerät niemals bei laufendem Motor. u Achten Sie darauf, dass bei der Lagerung das Gartengerät mit allen 4 Räder auf dem Boden steht. u Heben Sie das Gartengerät nur mit dem Tragegriff an. Den Tragegriff mit Vorsicht behandeln. u Nehmen Sie keine Veränderungen am Gerät vor. Unzulässige Veränderungen können die Sicherheit Ihres Gerätes beeinträchtigen, zu verstärkten Geräuschen und Vibrationen und schlechter Leistung führen. u Vermeiden Sie beim Einstellen des Produkts, dass Ihre Füße oder Hände zwischen den beweglichen Zinken/ Messern und feststehenden Teilen der Maschine festgeklemmt werden. u Bei schlechten Wetterbedingungen insbesondere bei einem aufziehenden Gewitter nicht mit dem Produkt arbeiten. F 016 L94 116 | (23.10.2020) 6 | Deutsch Prüfen Sie regelmäßig das Anschlusskabel und ein verwendetes Verlängerungskabel. Schließen Sie ein beschädigtes Kabel nicht an das Stromnetz an oder berühren Sie es nicht, bevor Sie es vom Stromnetz getrennt haben. Bei einem beschädigten Kabel können spannungsführende Teile berührt werden. Schützen Sie sich vor Gefahren durch elektrischen Schlag. u Berühren Sie die Zinken nicht, bevor das Produkt vom Stromnetz getrennt ist und die Zinken vollständig zum Stillstand gekommen sind. u Halten Sie Stromkabel und Verlängerungskabel von den Zinken fern. Die Zinken können die Kabel beschädigen und Sie mit spannungsführenden Teilen in Berührung bringen. Vorsicht, es besteht die Gefahr eines elektrischen Schlages.

Netzstecker aus der Steckdose ziehen – Immer wenn Sie sich vom Gartengerät entfernen. – Vor dem Beseitigen von Blockierungen. – Wenn Sie das Gartengerät überprüfen, reinigen oder an ihm arbeiten. – Nach der Kollision mit einem Fremdkörper; überprüfen Sie das Gartengerät sofort auf Beschädigungen und tauschen Sie das Messer, wenn es notwendig ist. F 016 L94 116 | (23.10.2020) – Wenn das Gartengerät ungewöhnlich zu vibrieren beginnt (sofort prüfen). Stromanschluss u Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Produkts übereinstimmen. u Es wird empfohlen, dieses Produkt nur an eine Steckdose anzuschließen, die mit einem 30 mA Fehlerstrom-Schutzschalter abgesichert ist. u Beim Austausch des Kabels an diesem Gerät, nur die vom Hersteller vorgesehene Netzanschlussleitung verwenden, Bestell-Nr. und Typ siehe Betriebsanleitung. u Den Netzstecker niemals mit nassen Händen anfassen. u Die Netzanschlussleitung oder das Verlängerungskabel nicht überfahren, quetschen oder daran zerren, da es beschädigt werden könnte. Schützen Sie das Kabel vor Hitze, Öl und scharfen Kanten. u Das Verlängerungskabel muss den in der Betriebsanleitung aufgeführten Querschnitt haben und spritzwassergeschützt sein. Die Steckverbindung darf nicht im Wasser liegen. u Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Messer/Zinken hantieren oder arbeiten. Bosch Power Tools Deutsch | 7 Elektrische Sicherheit Achtung! Schalten Sie vor Wartungs- oder Reinigungsarbeiten das Produkt aus und ziehen Sie den Netzstecker. Gleiches gilt, wenn das Stromkabel beschädigt, angeschnitten oder verwickelt ist. u Nachdem das Gartengerät abgeschaltet wurde, drehen sich die Messer/Zinken noch einige Sekunden weiter. u Vorsicht – das rotierende Messer/ Zinken nicht berühren. Ihr Produkt ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Die Betriebsspannung beträgt 230 V AC, 50 Hz (für Nicht-EU-Länder auch 220 V oder 240 V). Nur zugelassene Verlängerungskabel verwenden. Informationen erhalten Sie bei Ihrer autorisierten Kundendienststelle. Zur Erhöhung der Sicherheit, benutzen Sie einen FI-Schalter (RCD) mit einem Fehlerstrom von maximal 30 mA. Dieser FI-Schalter sollte vor jeder Benutzung überprüft werden. Halten Sie Netz- und Verlängerungskabel von beweglichen Teilen fern und vermeiden Sie jede Beschädigung der Kabel, um Kontakt mit spannungsführenden Teilen zu vermeiden. Kabelverbindungen (Netzstecker und Steckdosen) sollten trocken sein und nicht auf dem Boden liegen. Die Netz- und Verlängerungskabel müssen regelmäßig auf SchadensBosch Power Tools merkmale überprüft werden und dürfen nur in einwandfreiem Zustand verwendet werden. Wenn das Netzkabel des Produks beschädigt ist, darf es nur von einer autorisierten Bosch-Werkstatt repariert werden. Verwenden Sie nur zugelassene Verlängerungskabel. Verwenden Sie nur Verlängerungskabel, Kabel, Leitungen und Kabeltrommeln, die der EN 61242/IEC 61242 oder IEC 60884-2-7 entsprechen und vom Typ H05VVV-F oder H05RN-F sind. Wenn Sie zum Betrieb des Produkts ein Verlängerungskabel benutzen wollen, sind folgende Leiterquerschnitte erforderlich: – Leiterquerschnitt 1,25 mm2 oder 1,5 mm2 – Maximale Länge 30 m für Verlängerungskabel oder 60 m für Kabeltrommeln mit FI-Schutzschalter Hinweis: Wird ein Verlängerungskabel benutzt, muss dieses – wie bei den Sicherheitsvorschriften beschrieben – einen Schutzleiter besitzen, der über den Stecker mit dem Schutzleiter Ihrer elektrischen Anlage verbunden ist. In Zweifelsfällen fragen Sie einen ausgebildeten Elektriker oder die nächste Bosch Service-Vertretung. VORSICHT: Nicht vorschriftsmäßige Verlängerungskabel können gefährlich sein. Verlängerungskabel, Stecker und Kupplung müssen wasserF 016 L94 116 | (23.10.2020) 8 | Deutsch dichte, für den Außenbereich zugelassene Ausführungen sein. Hinweis für Produkte, die nicht in GB verkauft werden: ACHTUNG: Zu Ihrer Sicherheit ist es erforderlich, dass der am Produkt angebrachte Stecker mit dem Verlängerungskabel verbunden wird. Die Kupplung des Verlängerungskabels muss vor Spritzwasser geschützt sein, aus Gummi bestehen oder mit Gummi überzogen sein. Das Verlängerungskabel muss mit einer Zugentlastung verwendet werden.

Stellen Sie vor der Lagerung sicher, dass das Produkt sauber und frei von Rückständen ist. Wenn nötig, mit einer weichen trockenen Bürste reinigen. Symbole Die nachfolgenden Symbole sind für das Lesen und Verstehen der Betriebsanleitung von Bedeutung. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Produkt besser und sicherer zu gebrauchen. Symbol Bedeutung Bewegungsrichtung Reaktionsrichtung Wartung u Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Zinken/Messer hantieren oder arbeiten. u Stellen Sie sicher, dass alle Muttern, Bolzen und Schrauben festsitzen, damit ein sicheres Arbeiten mit dem Produkt möglich ist. u Überprüfen Sie regelmäßig den Grasfangbox auf Abnutzung und Verschleiß. u Überprüfen Sie das Produkt und ersetzen Sie sicherheitshalber abgenutzte oder beschädigte Teile. u Stellen Sie sicher, dass auszuwechselnde Teile von Bosch stammen. Tragen Sie Schutzhandschuhe Gewicht Einschalten Ausschalten Gestattete Handlung Verbotene Handlung CLICK! Hörbares Geräusch Zubehör/Ersatzteile Bestimmungsgemäßer Gebrauch Das Gartengerät ist dazu bestimmt, um im privaten Bereich den Rasen zu rechen, vertikutieren oder zu lüften. Das Gartengerät ist nicht zum Heckenschneiden, Trimmen, Häckseln usw. bestimmt. Das Gartengerät ist für den Einsatz auf Bodenhöhe bestimmt. Technische Daten Rasenlüfter/Vertikutierer UniversalRake 900 UniversalVerticut 1100 3 600 H8A 0.. 3 600 H8A 1..

Sachnummer Nennaufnahmeleistung Spurbreite F 016 L94 116 | (23.10.2020) Bosch Power Tools Deutsch | 9 Rasenlüfter/Vertikutierer Volumen, Grasfangkorb

Mechanismus – Federzinken – Pendelmesser Sammelsystem Arbeitshöhe

Gewicht entsprechend EPTA-Procedure 01:2014 10,0 10,5 Schutzklasse / II / II Seriennummer siehe Typenschild am Gartengerät Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. Alle Werte in dieser Anleitung wurden für die Nutzung unterhalb oder gleich 2000 Meter über dem Meeresspiegel gemessen. Geräusch-/Vibrationsinformation 3 600 H8A 0.. 3 600 H8A 1.. Geräuschemissionswerte ermittelt entsprechend EN 50636-2-92 Der A-bewertete Geräuschpegel des Gerätes beträgt typischerweise: – Schalldruckpegel dB(A)

= 2,5 = 2,5 – Unsicherheit K – Schallleistungspegel dB(A)

= 1,0 = 1,2 – Unsicherheit K Schwingungsgesamtwerte ah (Vektorsumme dreier Richtungen) und Unsicherheit K ermittelt entsprechend EN 50636-2-92 – Schwingungsemissionswert ah m/s2 4,0 2,9 – Unsicherheit K m/s2 = 1,6 = 1,5 Montage und Betrieb

Arbeitshinweise Schließen Sie das Produkt nicht an die Steckdose an, solange es nicht vollständig zusammengebaut ist. Handlungsziel Bild Seite Lieferumfang

Grasfangkorb zusammensetzen

Arbeitshöhe einstellen

Ein-/Ausschalten UniversalRake 900

Ein-/Ausschalten UniversalVerticut

Wartung, Reinigung und Lagerung

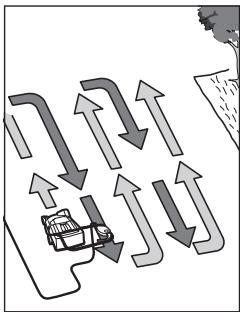

Verlängerungskabel anschließen Bosch Power Tools Rasen lüften und vertikutieren Platzieren Sie das Produkt an der Rasenkante und so nahe wie möglich an der Netzsteckdose. Arbeiten Sie von der Netzsteckdose weg. Bringen Sie das Kabel nach jedem Wenden auf die gegenüberliegende, bereits bearbeitete Seite. Beim Rasen lüften/vertikutieren den Motor nicht überlasten. UniversalRake 900: Bei Überlastung sinkt die Motordrehzahl und das Motorgeräusch verändert sich. Halten Sie in diesem Fall an, lassen Sie den Schalthebel los und stellen Sie eine größere Arbeitshöhe ein. Andernfalls kann der Motor beschädigt werden. F 016 L94 116 | (23.10.2020) 10 | Deutsch UniversalVerticut 1100: Tipps zum Rasen lüften und vertikutieren Der Motor ist mit einer Sicherheitsabschaltung ausgestattet, die aktiviert wird, wenn die Messer klemmen, verstopft sind oder der Motor überlastet ist. Schalten Sie das Produkt aus, wenn dies eintritt. Die Sicherheitsabschaltung wird nur zurückgesetzt, wenn Sie den Schalthebel loslassen. Ziehen Sie den Netzstecker, entfernen Sie mögliche Blockaden und warten Sie eine Minute, bevor Sie das Produkt erneut starten, damit sich die Sicherheitsabschaltung zurücksetzen kann. u Tragen Sie immer Gartenhandschuhe, wenn Sie im Bereich der scharfen Zinken/Messer hantieren oder arbeiten. Hinweis: Wenn Sie auf das Zurücksetzen der Sicherheitsabschaltung warten und Sie den Schalthebel zu früh betätigen, während das Produkt an der Steckdose angeschlossen ist, verlängert sich die Rücksetzzeit der Sicherheitsabschaltung. Wenn das Produkt erneut abschaltet, erhöhen Sie die Arbeitshöhe oder verschieben Sie die Arbeit, bis sich die Bedingungen verbessert haben. Lesen Sie hierzu auch die „Fehlersuchtabelle“ und die „Tipps zum Rasen lüften und vertikutieren“. Optimale Bedingungen um den Rasen zu lüften/vertikutieren sind gegeben, wenn das Gras kurz und leicht feucht ist. Den Rasen zu lüften oder zu vertikutieren, wenn der Boden sehr weich oder hart ist, kann diesen beschädigen und dazu führen, dass das Produkt schlecht aufsammelt. – Moos vor dem Rasen lüften/vertikutieren mit einem handelsüblichen Mittel bekämpfen. – Starten Sie das Produkt in der größten Arbeitshöhe und senken Sie diese nach Bedarf ab. – Lüften/Vertikutieren Sie den Rasen erst in einer Richtung auf und ab, eine Woche später in gleicher Weise im rechten Winkel dazu, bis der gesamte Rasen bearbeiten ist. – Abhängig vom Zustand des Rasens kann das Lüften/Vertikutieren von Moos und abgestorbenen Pflanzenteilen zu ausgefransten oder kahlen Stellen führen. Hinweis: Wenn viel Material von Bäumen (z. B. Laub, Zweige, etc.) auf der Fläche liegt, diese zuerst davon befreien, indem Sie das Produkt auf die Arbeitshöhe 3 oder 4 einstellen. Um ein optimales Resultat zu erreichen, mähen Sie vor der Rasennachsaat das Gras. Säen Sie den Rasen an kahlen oder schwach bewachsenen Stellen mit einem hochwertigen Grassamen nach. Lassen Sie den frischen Grassamen vor dem Düngen anwachsen und wässern Sie ihn bei Bedarf, damit die Saat nicht austrocknet. Der optimale Zeitpunkt um den Rasen zu lüften oder zu vertikutieren ist im Frühling und späten Herbst. Der Rasen kann ebenfalls dadurch gepflegt werden, indem durch Einstellen einer größeren Arbeitshöhe nach jedem sechsten Rasen mähen gerecht/vertikutiert wird. Fehlersuche Die folgende Tabelle zeigt Fehlersymptome auf und wie Sie Abhilfe schaffen können, wenn Ihr Produkt einmal nicht richtig arbeitet. Wenn Sie damit das Problem nicht lokalisieren und beseitigen können, wenden Sie sich an Ihre Service-Werkstatt.

Achtung: Vor der Fehlersuche Gerät ausschalten und Netzstecker ziehen. Symptom Mögliche Ursache Gartengerät läuft nicht Netzspannung fehlt Abhilfe Überprüfen und einschalten Netzsteckdose defekt Andere Steckdose benutzen Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Sicherung hat ausgelöst Wenn die Sicherung ständig durchbrennt, überprüfen Sie bitte Ihre Stromversorgung oder wenden Sie sich an den Bosch Kundendienst Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Sicherheitsabschaltung ist aktiv (nur UniversalVerticut 1100) Siehe untenA) Einstellung zum Rasen lüften/vertikutieren für diese Bedingungen zu niedrig Größere Arbeitshöhe einstellen Rotor verstopft Verstopfung entfernen (tragen Sie immer Gartenhandschuhe) F 016 L94 116 | (23.10.2020) Bosch Power Tools Deutsch | 11 Symptom Gartengerät läuft mit Unterbrechungen Mögliche Ursache Abhilfe Seitengitter nicht frei Pflanzenreste von der Außenseite der Seitengitter entfernen Grasfangkorb voll Grasfangkorb regelmäßig entleeren Verlängerungskabel beschädigt Kabel überprüfen und austauschen, falls beschädigt Interne Verkabelung des Gartengerätes defekt Wenden Sie sich an den Bosch Kundendienst Abgenutzte/Fehlende Zinken/Messer Wenden Sie sich an den Bosch Kundendienst Zu nasse Arbeitsbedingungen Größere Arbeitshöhe einstellen (siehe „Tipps zum Rasen lüften und vertikutieren“) Zu viele Pflanzenreste auf der Fläche Siehe untenA) Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Einstellung zum Rasen lüften/vertikutieren für diese Bedingungen zu niedrig Größere Arbeitshöhe einstellen Gras zu lang Gras mähen Sehr unebene Fläche Größere Arbeitshöhe einstellen Grasfangkorb voll Grasfangkorb regelmäßig entleeren Gartengerät läuft Arbeitshöhe zu niedrig schwergängig oder Riemen quietscht Größere Arbeitshöhe einstellen (siehe „Arbeitshöhe einstellen“) Zinken/Messer rotieren nicht Zinken/Messer durch Gras behindert Verstopfung entfernen (tragen Sie immer Gartenhandschuhe) Riemen rutscht oder ist beschädigt Wenden Sie sich an den Bosch Kundendienst Starke Vibrationen/Ge- Zinken/Messer beschädigt räusche Wenden Sie sich an den Bosch Kundendienst Unbefriedigende Arbeitsleistung Boden zu nass zum Lüften/Vertikutieren Größere Arbeitshöhe einstellen (siehe „Tipps zum Rasen lüften und vertikutieren“) Einstellung zum Rasen lüften/vertikutieren für diese Bedingungen zu niedrig Größere Arbeitshöhe einstellen Verstopfung möglich Unterseite des Gartengeräts prüfen und ggf. frei machen (tragen Sie immer Gartenhandschuhe) Seitengitter nicht frei Pflanzenreste von der Außenseite der Seitengitter entfernen Federzinken fehlen (nur UniversalRake 900) Wenden Sie sich an den Bosch Kundendienst A) Wenn viel Material von Bäumen (z. B. Laub, Zweige, etc.) auf der Fläche liegt, diese zuerst davon befreien, indem Sie das Produkt auf die Arbeitshöhe 3 oder 4 einstellen. Kundendienst und Anwendungsberatung Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter: www.bosch-pt.com Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör. Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Produkts an. Bosch Power Tools Deutschland Robert Bosch Power Tools GmbH Servicezentrum Elektrowerkzeuge Zur Luhne 2 37589 Kalefeld – Willershausen Kundendienst: Tel.: (0711) 40040480 E-Mail: Servicezentrum.Elektrowerkzeuge@de.bosch.com Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden. Anwendungsberatung: Tel.: (0711) 40040480 Fax: (0711) 40040482 E-Mail: kundenberatung.ew@de.bosch.com F 016 L94 116 | (23.10.2020) 12 | English Weitere Serviceadressen finden Sie unter: Caution: Do not touch rotating blades. Sharp blade(s). Beware of severing toes or www.bosch-pt.com/serviceaddresses Entsorgung Produkte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Werfen Sie Produkte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Produkte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. English Safety Notes Warning! Read all safety warnings and all instructions. Make yourself familiar with the controls and the proper use of the product. Please keep the instructions safe for later use! Explanation of symbols on the machine General hazard safety alert. Read instruction manual. Make sure that bystanders are not injured by foreign objects being thrown away.

EU-Konformitätserklärung Rasenlüfter Sachnummer Vertikutierer

Wir erklären in alleiniger Verantwortung, dass die genannten Produkte allen einschlägigen Bestimmungen der nachfolgend aufgeführten Richtlinien und Verordnungen entsprechen und mit folgenden Normen übereinstimmen. Numer katalogowy Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiadają wszystkim wymaganiom poniżej wyszczegól- F 016 L94 116 | (23.10.2020)

3 600 H8A 0.. : 2000/14/EG: Gemessener Schallleistungspegel 93 dB(A), Unsicherheit K = 1,0 dB, garantierter Schallleistungspegel 96 dB(A) 3 600 H8A 1.. : 2000/14/EG: Gemessener Schallleistungspegel 93 dB(A), Unsicherheit K = 1,2 dB, garantierter Schallleistungspegel 96 dB(A) Bewertungsverfahren der Konformität gemäß Anhang V. Produktkategorie: 49 Technische Unterlagen bei: *
