MANUALE UTENTE UNIVERSALRAKE 900 BOSCH

Atenção: Desligue a máquina e retire a ficha da tomada de rede antes de procurar o erro. F 016 L94 116 | (23.10.2020) Bosch Power Tools Português | 47 Sintoma Possível causa Solução O aparelho de jardinagem não funciona Falta tensão de rede Controlar e ligar Tomada de rede elétrica com defeito Utilizar uma outra tomada Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado O fusível disparou Se o fusível sempre queimar, se deve verificar a fonte de alimentação ou entrar em contacto com o serviço de atendimento ao cliente Bosch Possível obstrução Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (use sempre luvas para jardinagem) O desligamento de segurança está ativo (apenas UniversalVerticut 1100) Ver abaixoA) O ajuste para arejar/escarificar a relva é baixo demais para estas condições Ajustar uma altura de trabalho maior O rotor está obstruído Remover a obstrução (sempre usar luvas para jardinagem) A grelha lateral não está livre Remover os restos de plantas do lado exterior da grelha lateral O cesto para recolha de relva está cheio Esvaziar regularmente o cesto para a recolha de relva Cabo de extensão danificado Controlar o cabo e substituir se estiver danificado A cablagem interna do aparelho de jardinagem está com defeito Entre em contacto com o serviço de atendimento ao cliente Bosch Dentes/lâminas gastos ou em falta Entre em contacto com o serviço de atendimento ao cliente Bosch Condições de trabalho molhadas demais Ajustar uma altura de trabalho mais alta (ver "Dicas para arejar e escarificar a relva") Demais restos de plantas na superfície Ver abaixoA) Possível obstrução Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (use sempre luvas para jardinagem) O ajuste para arejar/escarificar a relva é baixo demais para estas condições Ajustar uma altura de trabalho maior Relva longa demais Cortar a relva Superfície muito desnivelada Ajustar uma altura de trabalho maior O cesto para recolha de relva está cheio Esvaziar regularmente o cesto para a recolha de relva O aparelho de jardinagem funciona devagar ou a correia guincha A altura de trabalho é muito baixa Ajustar uma altura de trabalho mais alta (ver "Ajustar a altura de trabalho") Os dentes/as lâminas não giram Os dentes/as lâminas impedidos pela relva Remover a obstrução (sempre usar luvas para jardinagem) A correia escorrega ou está danificada Entre em contacto com o serviço de atendimento ao cliente Bosch Fortes vibrações/ ruídos Dentes/lâminas danificados Entre em contacto com o serviço de atendimento ao cliente Bosch Potência de trabalho insatisfatória O solo está molhado demais para arejar/escarifiar Ajustar uma altura de trabalho mais alta (ver "Dicas para arejar e escarificar a relva") O aparelho de jardinagem funciona com interrupções O ajuste para arejar/escarificar a relva é baixo demais para estas condições Bosch Power Tools Ajustar uma altura de trabalho maior F 016 L94 116 | (23.10.2020) 48 | Italiano Sintoma Possível causa Solução Possível obstrução Controlar o lado de baixo do aparelho de jardinagem e eliminar a obstrução, se for necessário (use sempre luvas para jardinagem) A grelha lateral não está livre Remover os restos de plantas do lado exterior da grelha lateral Faltam dentes flexíveis (apenas UniversalRake 900) Entre em contacto com o serviço de atendimento ao cliente Bosch A) Se na superfície houver muito material de árvores (p. ex. folhas, gravetos, etc.), será primeiro necessário eliminar o material, ajustando a máquina numa altura de trabalho de 3 ou 4. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com. Tel.: 21 8500000 Fax: 21 8511096 Italiano Indicazioni di sicurezza Attenzione! Leggere attentamente le istruzioni sotto indicate. Acquisire dimestichezza con gli elementi di comando ed il corretto utilizzo del prodotto. Conservare in luogo sicuro il presente manuale di istruzioni d’uso per ogni necessità futura. Spiegazione dei simboli presenti sull’apparecchio per il giardinaggio Allarme generale di pericolo. Leggere le istruzioni d’uso. Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Eliminação Produtos, acessórios e embalagens devem ser enviados a uma reciclagem compatível com o meio ambiente. Não jogue produtos no lixo doméstico! Accertarsi che persone eventualmente presenti nei dintorni non rischino lesioni da corpi estranei proiettati all'esterno. Avvertenza: Tenere una distanza di sicurezza dal prodotto se lo stesso sta lavoran- Apenas para países da UE: De acordo com a diretiva europeia 2012/19 /UE relativa aos resíduos de equipamentos elétricos e eletrónicos e da sua transposição para o direito nacional, produtos que não podem mais ser utilizados devem ser recolhidos separadamente e enviados a uma reciclagem compatível com o meio ambiente. F 016 L94 116 | (23.10.2020) do. Attenzione: Non toccare le lame rotanti. Le lame sono affilate. Prestare attenzione a Bosch Power Tools Italiano | 49 non tagliarsi le dita dei piedi e delle mani. Spegnere l’apparecchio per il giardinaggio ed estrarre la spina dalla presa elettrica prima di effettuare regolazioni oppure prima di pulirlo, prima di sciogliere il cavo attorcigliato oppure prima di lasciare l’apparecchio per il giardinaggio incustodito anche per un breve periodo di tempo. Tenere il cavo della corrente lontano dai rebbi/lame. Prima di intervenire sui componenti dell’apparecchio per il giardinaggio, attendere che gli stessi si siano completamente fermati. I rebbi/lame continuano a ruotare dopo lo spegnimento dell’apparecchio per il giardinaggio e possono provocare lesioni gravi. Non utilizzare il prodotto quando piove e neppure esporlo alla pioggia. Proteggersi contro scosse elettriche. Tenere il cavo di collegamento lontano dalle lame di taglio. Per la pulizia dell’apparecchio per il giardinaggio non utilizzare idropulitrice o tubo da giardino. Controllare accuratamente l'area in cui deve essere impiegato l'apparecchio per il giardinaggio in merito ad animali selvatici e animali domestici. Animali selvaBosch Power Tools tici ed animali domestici possono essere feriti durante il funzionamento dell'apparecchio. Controllare accuratamente l’area di impiego dell'apparecchio e rimuovere tutti i sassi, i bastoni, i fili metallici, gli ossi ed altri corpi estranei. Durante l'impiego dell'apparecchio prestare attenzione affinché non vi siano nascosti nell'erba fitta animali selvatici, animali domestici o piccoli ceppi. Impiego u Non permettere a bambini oppure a persone che non abbiano preso visione delle presenti istruzioni di utilizzare il prodotto. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. Se il prodotto non viene impiegato, conservarlo fuori della portata dei bambini. u Non permettere in nessun caso l’uso del prodotto a bambini, persone con capacità fisiche, sensoriali o mentali ridotte oppure a cui manchi esperienza e/o conoscenza e/o a persone che non abbiano famigliarità con le presenti istruzioni. Le norme nazionali prevedono eventualmente dei limiti di restrizione relativamente all’età dell’operatore. u Non utilizzare il prodotto in caso di stanchezza o di malattia oppure sotto l’effetto di bevande alcoliche, droghe o medicinali. u Non utilizzare mai l’apparecchio per il giardinaggio quando nelle immeF 016 L94 116 | (23.10.2020) 50 | Italiano diate vicinanze vi sono persone ed in modo particolare bambini oppure animali domestici. u I bambini dovrebbero essere sorvegliati per assicurarsi che non giochino con il prodotto. u L’operatore è responsabile degli incidenti o dei rischi in cui possono incorrere le altre persone o le loro proprietà. u Lavorando con il prodotto indossare sempre una protezione per l'udito ed occhiali di protezione. u Durante l'impiego del prodotto non indossare scarpe di gomma aperte o saldali. Portare sempre robuste scarpe di sicurezza e pantaloni lunghi. Non utilizzare mai il prodotto a piedi nudi. u Ispezionare accuratamente la superficie da lavorare ed avere cura di rimuovere eventuali pietre, bastoni, cavi nascosti, fili metallici, ossi e qualunque altro tipo di corpo estraneo. u Prima dell’uso, controllare sempre visivamente la presenza dei rebbi e delle relative viti e che gli stessi non siano usurati o danneggiati. u Al fine di evitare squilibri, in caso di usura o danneggiamento dei rebbi e delle viti, sostituire sempre la serie completa. In caso di macchine con più rebbi, prestare la massima attenzione in quanto la rotazione di un rebbio può provocare il movimento di altri rebbi. F 016 L94 116 | (23.10.2020) Camminare sempre e non correre mai. u Utilizzare l’arieggiatore/scarificatore esclusivamente alla luce del giorno o con una buona illuminazione artificiale. u Evitare possibilmente l’impiego del prodotto quando l'erba è bagnata oppure adottare ulteriori misure di sicurezza per evitare di scivolare. u Non utilizzare l’arieggiatore/scarificatore su pendenze particolarmente ripide. u Lavorare sulle scarpate può essere pericoloso: − In caso di superfici con una certa pendenza oppure in caso di erba bagnata, attenzione a non scivolare. In caso di superfici con una certa pendenza, operare con l’arieggiatore/scarificatore sempre trasversalmente e non procedere mai in senso perpendicolare rispetto alla pendenza. − Porre estrema cautela nell’invertire direzione sulle pendenze. u Operare con estrema attenzione quando si arretra o quando si tira l’apparecchio per il giardinaggio. u Utilizzando l'arieggiatore/scarificatore avere cura di spingerlo sempre in avanti e di non tirarlo mai in direzione del proprio corpo. u I rebbi/le lame devono essere sempre completamente ferme prima di ribaltare il prodotto per il trasporto, quando si devono attraversare suu Bosch Power Tools Italiano | 51 perfici prive di erba e quando si trasporta lo stesso alla/dall'area da arieggiare/scarificare. u Mai utilizzare l’apparecchio per il giardinaggio con dispositivi di protezione e coperture difettosi oppure senza dispositivi di sicurezza, come per esempio deflettore protettivo e/ o cestello raccoglierba. u Accendere l’apparecchio per il giardinaggio come descritto nelle istruzioni d’uso e fare attenzione che i piedi siano a distanza sufficiente dalle parti rotanti. u Durante l’operazione di accensione oppure avviamento del motore non ribaltare il prodotto a meno che questo non sia indispensabile per l’avviamento nell’erba alta. In questo caso, premendo verso il basso l’impugnatura, sollevare la parte lontana dall’operatore non più di quanto strettamente necessario. Al momento di abbassare di nuovo l’apparecchio per il giardinaggio, fare attenzione a tenere entrambe le mani sull’impugnatura. u Non mettere le mani ed i piedi vicino o sotto le parti rotanti. u Lavorando con l’apparecchio per il giardinaggio mantenere sempre una certa distanza dalla zona di espulsione. u Non sollevare, né trasportare mai l’apparecchio per il giardinaggio con il motore in funzione. Bosch Power Tools Prestare attenzione affinché durante il magazzinaggio l'apparecchio per il giardinaggio appoggi sul pavimento con tutte e 4 le ruote. u Sollevare l'apparecchio per il giardinaggio afferrandolo esclusivamente per l'impugnatura. Trattare con attenzione l'impugnatura. u Non effettuare alcuna modifica all’apparecchio. Modifiche illecite possono pregiudicare la sicurezza dell’apparecchio, provocare un aumento della rumorosità e delle vibrazioni e causare cattive prestazioni. u Durante la regolazione del prodotto evitare assolutamente che piedi o mani possano rimanere bloccati tra i rebbi/lame mobili e le parti fisse della macchina stessa. u Con cattive condizioni meteorologiche, in modo particolare in caso di un temporale che si sta avvicinando, non lavorare con il prodotto. u Controllare regolarmente il cavo di collegamento ed il cavo di prolunga utilizzato. Non collegare un cavo danneggiato alla rete elettrica o non toccarlo prima di averlo staccato dalla rete elettrica. In caso di cavo danneggiato possono venire a contatto parti sotto tensione. Proteggersi contro pericoli causati da scosse elettriche. u Non toccare i rebbi prima che il prodotto sia staccato dalla corrente ed i rebbi siano completamente fermi.

F 016 L94 116 | (23.10.2020) 52 | Italiano

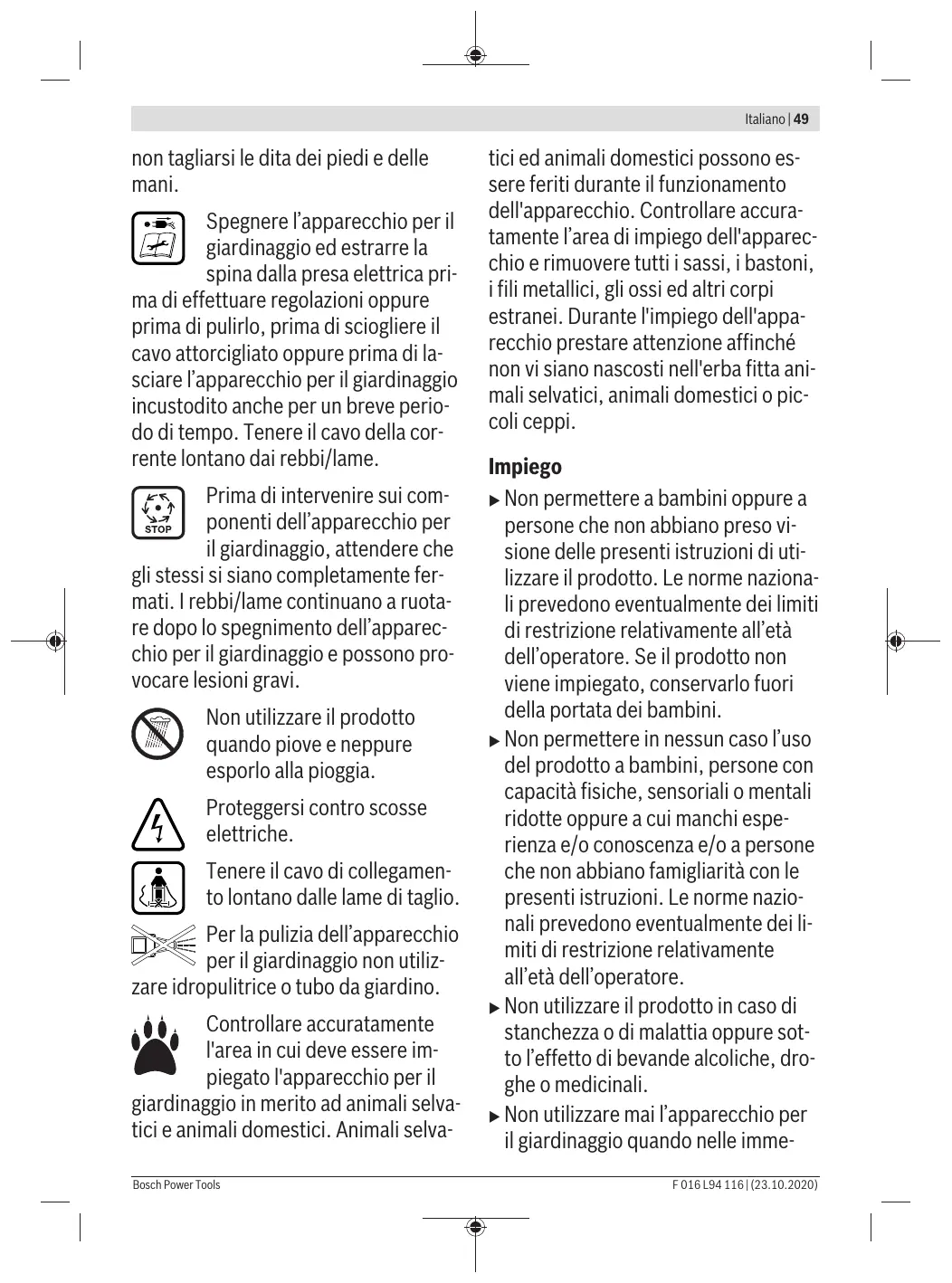

Tenere il cavo elettrico ed il cavo di prolunga lontano dai rebbi. I rebbi possono danneggiare i cavi e far toccare di conseguenza parti sotto tensione. Attenzione, esiste il pericolo di una scossa elettrica. Estrarre la spina dalla presa – Ogniqualvolta si lascia l’apparecchio per il giardinaggio incustodito. – Prima dell’eliminazione di bloccaggi. – Prima di effettuare controlli, interventi di pulizia oppure lavori all’apparecchio per il giardinaggio. – In seguito ad una collisione con corpi estranei; controllare immediatamente l’apparecchio per il giardinaggio in merito a danneggiamenti e, se necessario, sostituire la lama. – Se l’apparecchio per il giardinaggio inizia a vibrare in modo insolito (controllare immediatamente). Collegamento all’alimentazione elettrica u La tensione riportata sulla targhetta di identificazione del prodotto deve corrispondere alla tensione della rete elettrica di alimentazione. u Si consiglia di collegare questo prodotto soltanto ad una presa di corrente protetta con un interruttore di sicurezza per correnti di guasto con 30 mA. u In caso di sostituzione del cavo su questo apparecchio, utilizzare escluF 016 L94 116 | (23.10.2020) sivamente il cavo di collegamento alla rete previsto dal produttore, per quanto riguarda No. di ordinazione e tipo vedi istruzioni d’uso. u Non afferrare mai la spina di rete con mani bagnate. u Non passare con veicoli sul cavo di collegamento alla rete oppure sul cavo di prolunga, non schiacciarli né sottoporli a strappi in quanto potrebbero subire dei danni. Proteggere il cavo da calore troppo forte, da olio e da spigoli taglienti. u Il cavo di prolunga deve avere il diametro riportato nelle istruzioni d’uso e deve essere protetto contro gli spruzzi dell’acqua. Il collegamento a spina non deve trovarsi in acqua. u Indossare sempre guanti da giardinaggio in caso di maneggio o lavoro nel settore delle lame/rebbi taglienti. Sicurezza elettrica Attenzione! Spegnere il prodotto e staccare la spina di rete prima di effettuare interventi di manutenzione o di pulizia. Lo stesso vale se il cavo della corrente dovesse essere danneggiato, tagliato oppure aggrovigliato. u Dopo che l’apparecchio per il giardinaggio è stato spento,le lame/ rebbi continuano a girare ancora per alcuni secondi. u Attenzione – non toccare la lama/ rebbio rotante. Bosch Power Tools Italiano | 53 Per sicurezza, il Vostro prodotto è dotato di un isolamento di protezione e non richiede nessuna messa a terra. La tensione d’esercizio è di 230 V AC, 50 Hz (per paesi non appartenenti alla CE anche 220 V o 240 V). Utilizzare esclusivamente cavi di prolunga omologati. Per ulteriori informazioni, rivolgersi al Servizio di Assistenza autorizzato. Per una maggiore sicurezza utilizzare un interruttore di sicurezza per correnti di guasto (RCD) con una corrente di guasto massima di 30 mA. Questo interruttore a corrente di guasto dovrebbe essere controllato prima di ogni impiego. Tenere lontano cavo di rete e cavo di prolunga dalle parti mobili ed evitare ogni danneggiamento dei cavi per impedire il contatto con parti sotto tensione. I collegamenti dei cavi (spine di rete e prese elettriche) devono essere asciutti e non devono poggiare per terra. Il cavo di rete e cavo di prolunga devono essere controllati regolarmente in merito ad eventuali danneggiamenti e possono essere impiegati esclusivamente in perfette condizioni. Se il cavo di rete del prodotto è danneggiato, lo stesso può essere riparato esclusivamente da un’officina Bosch autorizzata. Utilizzare esclusivamente cavi di prolunga omologati. Bosch Power Tools Utilizzare esclusivamente cavi di prolunga, cavi, linee e tamburi per cavi che corrispondano alle norme EN 61242/IEC 61242 o IEC 60884-2-7 e che siano del tipo H05VVV-F o H05RNF. Se per il funzionamento del prodotto si desidera utilizzare un cavo di prolunga sono necessarie le seguenti sezioni conduttrici: – Sezione conduttrice 1,25 mm2 o 1,5 mm2 – Lunghezza massima 30 m per cavi di prolunga oppure 60 m per tamburi per cavi con interruttore di sicurezza per correnti di guasto Nota: Se si utilizza un cavo di prolunga è necessario che lo stesso – come indicato nelle norme di sicurezza – sia dotato di un conduttore di protezione che, attraverso la spina, sia collegato al conduttore di protezione del Vostro impianto elettrico. In caso di dubbi, rivolgersi ad un elettricista professionista oppure alla rappresentanza Bosch Service più vicina. ATTENZIONE: Cavi di prolunga non conformi alle norme possono essere pericolosi. I cavi di prolunga, le spine ed i raccordi devono essere di tipo impermeabile all’acqua e devono essere omologati per l’uso in ambienti esterni. Indicazione per prodotti che non vengono venduti in GB: ATTENZIONE: Per la Vostra sicurezza F 016 L94 116 | (23.10.2020) 54 | Italiano resti. Se necessario, pulire con una spazzola morbida ed asciutta. è necessario che la spina montata sul prodotto venga collegata al cavo di prolunga. Il raccordo del cavo di prolunga deve essere protetto contro gli spruzzi dell’acqua, deve essere di gomma oppure deve essere coperto da gomma. Il cavo di prolunga deve essere usato con un dispositivo di scarico della trazione. Simboli I simboli seguenti sono importanti per la lettura e la comprensione delle istruzioni d’uso. Memorizzare i simboli ed il loro significato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro il prodotto. Simbolo Significato Direzione di movimento Manutenzione u Indossare sempre guanti da giardinaggio in caso di maneggio o lavoro nel settore dei rebbi/lame taglienti. u Assicurarsi sempre che tutti i dadi, i perni e le viti siano ben serrati affinché sia possibile lavorare in modo sicuro con il prodotto. u Controllare regolarmente il cestello raccoglierba in merito ad usura e danni. u Controllare il prodotto e per ragioni di sicurezza sostituire parti usurate o danneggiate. u Accertarsi che le parti di ricambio da sostituire provengano da Bosch. u Prima del magazzinaggio assicurarsi che il prodotto sia pulito e libero da Direzione di reazione Mettere i guanti di protezione Peso Accensione Spegnimento Operazione permessa Operazione vietata CLICK! Rumore percettibile Accessori/parti di ricambio Uso conforme alle norme Questo apparecchio per il giardinaggio è stato progettato per lavori di rastrellatura, per scarificare ed arieggiare superfici erbose in aree private. L'apparecchio per il giardinaggio non è destinato al taglio delle siepi, alla tosatura dei bordi, alla triturazione ecc. L’apparecchio per il giardinaggio è previsto per l'impiego ad altezza terreno. Dati tecnici Arieggiatore/scarificatore UniversalRake 900 UniversalVerticut 1100 3 600 H8A 0.. 3 600 H8A 1..

Codice prodotto Potenza assorbita nominale Larghezza di lavoro Capacità, cestello raccoglierba Meccanismo – Rebbi a molla F 016 L94 116 | (23.10.2020) Bosch Power Tools Italiano | 55 Arieggiatore/scarificatore UniversalRake 900 – Lame oscillanti

10,0 10,5 / II / II Sistema di raccolta Altezza di lavoro UniversalVerticut 1100

Peso in funzione della EPTA‑Procedure 01:2014 Classe di protezione Numero di serie Vedi targhetta del tipo sull’apparecchio per il giardinaggio I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di versioni per Paesi specifici, tali dati potranno variare. Tutti i valori indicati nelle presenti istruzioni sono stati misurati per l'impiego al di sotto o pari a 2000 metri sopra al livello del mare. Informazioni sulla rumorosità e sulle vibrazioni 3 600 H8A 0.. 3 600 H8A 1.. Valori di emissione acustica rilevati conformemente a EN 50636-2-92 Il livello di rumore stimato A dell’apparecchio ammonta normalmente: – Livello di pressione acustica dB(A)

– Incertezza della misura K

= 2,5 = 2,5 – Livello di potenza sonora dB(A)

– Incertezza della misura K

= 1,0 = 1,2 Valori complessivi di oscillazione ah (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla EN 50636-2-92 – Valore di emissione dell’oscillazione ah m/s2 4,0 2,9 – Incertezza della misura K m/s2 = 1,6 = 1,5 Montaggio ed uso

Indicazioni operative Non collegare il prodotto ad una presa di corrente fintanto che lo stesso non è completamente assemblato. Scopo dell’operazione Arieggiare e scarificare l’erba Posizionare il prodotto sul bordo del prato ed il più vicino possibile alla presa elettrica. Lavorare allontanandosi sempre più dalla presa elettrica. Al termine di ciascun giro, spostare il cavo sul lato opposto già lavorato. Arieggiando/scarificando l’erba non sovraccaricare il motore. Figura Pagina Volume di fornitura

Assemblaggio del cestello raccoglierba

Applicazione del cestello raccoglierba

Regolazione dell’altezza di lavoro

Manutenzione, pulizia e magazzinaggio

Collegamento del cavo di prolunga UniversalRake 900: In caso di sovraccarico il numero di giri del motore si riduce ed il rumore del motore cambia. In questo caso fermarsi, rilasciare la levetta dell'interruttore e regolare una maggiore altezza di lavoro. In caso contrario il motore può venire danneggiato. UniversalVerticut 1100: Bosch Power Tools F 016 L94 116 | (23.10.2020) 56 | Italiano Il motore è dotato di un disinserimento di sicurezza che viene attivato quando le lame sono bloccate, ostruite oppure il motore è sovraccarico. Se questo si verifica, spegnere il prodotto. Il disinserimento di sicurezza viene ripristinato esclusivamente quando la levetta dell'interruttore viene rilasciata. Staccare la spina di rete, rimuovere eventuali blocchi ed attendere un minuto prima di accendere di nuovo il prodotto affinché il disinserimento di sicurezza possa ripristinarsi. u Indossare sempre guanti da giardinaggio in caso di maneggio o lavoro nel settore dei rebbi/lame taglienti. Nota: Se attendendo il ripristino del disinserimento di sicurezza viene azionata troppo presto la levetta dell’interruttore mentre il prodotto è collegato alla presa di corrente, si prolunga il tempo di ripristino del disinserimento di sicurezza. Se il prodotto si disinserisce di nuovo, aumentare l'altezza di lavoro oppure posticipare il lavoro fino a quando le condizioni sono migliorate. Leggere a riguardo anche la "Tabella di individuazione dei guasti" ed i "Suggerimenti per arieggiare e scarificare il prato". Suggerimenti per arieggiare e scarificare il prato Le condizioni ottimali per arieggiare/scarificare il prato si hanno quando l’erba è corta e leggermente umida. Arieggiare o scarificare il prato quando il terreno è molto molle oppure è duro vi è il pericolo di danneggiare il prato e di impedire che il prodotto possa raccogliere correttamente il materiale. – Prima di arieggiare/scarificare il prato trattare il muschio con un prodotto comunemente in commercio. – Avviare il prodotto con l'altezza di lavoro massima ed abbassarla secondo la necessità. – Arieggiare/scarificare il prato prima andando in una direzione su e giù, una settimana più tardi procedere poi allo stesso modo seguendo la linea ad angolo retto rispetto alle linee precedenti, fino a quando sarà stato trattato tutto il prato. – A seconda dello stato del prato, l’operazione di arieggiatura/eliminazione di erbacce su superfici con muschio e con resti di piante secche può comportare la formazione di sfrangiature oppure di parti prive di vegetazione. Nota: Se sulla superficie da trattare vi è molto materiale di alberi (p. es. fogliame, rami ecc.), liberare innanzitutto la stessa dal materiale regolando il prodotto sull’altezza di lavoro 3 o 4. Per ottenere un risultato ottimale, tosare l’erba prima di seminare di nuovo. In caso di superfici di prato senza vegetazione oppure con vegetazione scarsa, seminare sementi per prato di alta qualità. Prima di dare fertilizzanti, attendere che le sementi per prato seminate siano cresciute un po’ e, se necessario, annaffiare per evitare che le sementi possano seccarsi. Il periodo migliore per arieggiare oppure scarificare il prato è in primavera ed in tardo autunno. Il prato può essere inoltre curato rastrellando/scarificando con la macchina, regolata su massima altezza di lavoro, dopo ogni sei operazioni di tosatura. Individuazione dei guasti e rimedi La tabella seguente illustra i problemi che si evidenziano in caso di guasto e le azioni da intraprendere se il Vostro prodotto non dovesse funzionare correttamente. Qualora non fosse possibile localizzare ed eliminare il problema, rivolgersi all'officina Service di fiducia.

Attenzione: Spegnere l’apparecchio ed estrarre la spina di rete prima di iniziare la ricerca della causa del guasto. Problema Possibili cause Rimedi L’apparecchio per il giardinaggio non funziona Tensione di rete assente Controllare ed inserire Presa elettrica difettosa Utilizzare un’altra presa Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo Il fusibile è scattato Se il fusibile si brucia continuamente controllare l'alimentazione di corrente o rivolgersi al Centro di Assistenza Clienti Bosch Possibile ostruzione Controllare la parte inferiore dell’apparecchio da giardinaggio e, se necessario, eliminare l’ostruzione (indossare sempre guanti da giardinaggio) Disinserimento di sicurezza è attivo (solo Univer- Vedi sottoA) salVerticut 1100) Regolazione per arieggiare/scarificare il prato è troppo bassa per queste condizioni Regolare altezza di lavoro maggiore Rotore ostruito Eliminare l’ostruzione (indossare sempre guanti da giardinaggio) F 016 L94 116 | (23.10.2020) Bosch Power Tools Italiano | 57 Problema L’apparecchio per il giardinaggio funziona con interruzioni L’apparecchio per il giardinaggio funziona con difficoltà o la cinghia cigola Possibili cause Rimedi Griglia laterale non è libera Rimuovere i resti di piante dal lato esterno della griglia laterale Cestello raccoglierba pieno Svuotare regolarmente il cestello raccoglierba Cavo di prolunga danneggiato Controllare il cavo e, se necessario, sostituirlo Cablaggio interno dell’apparecchio per il giardinaggio difettoso Rivolgersi ad un Servizio Assistenza Clienti Bosch Rebbi/lame usurati/assenti Rivolgersi ad un Servizio Assistenza Clienti Bosch Condizioni di lavoro: troppo bagnato Regolare altezza di lavoro maggiore (vedi "Suggerimenti per arieggiare e scarificare il prato") Troppi resti di piante sulla superficie Vedi sottoA) Possibile ostruzione Controllare la parte inferiore dell’apparecchio da giardinaggio e, se necessario, eliminare l’ostruzione (indossare sempre guanti da giardinaggio) Regolazione per arieggiare/scarificare il prato è troppo bassa per queste condizioni Regolare altezza di lavoro maggiore Erba troppo lunga Tosare l’erba Superficie molto accidentata Regolare altezza di lavoro maggiore Cestello raccoglierba pieno Svuotare regolarmente il cestello raccoglierba Altezza di lavoro troppo bassa Regolare altezza di lavoro maggiore (vedi "Regolazione dell'altezza di lavoro") I rebbi/lame non ruota- Rebbi/lame bloccati da erba

Pornire/oprire UniversalRake 900

Dichiarazione di conformità UE Rasenlüfter Codice prodotto Vertikutierer

3 600 H8A 0.. : 2000/14/CE: livello di potenza sonora misurato 93 dB(A), incertezza K = 1,0 dB, livello di potenza sonora garantito 96 dB(A) 3 600 H8A 1.. : 2000/14/CE: livello di potenza sonora misurato 93 dB(A), incertezza K = 1,2 dB, livello di potenza sonora garantito 96 dB(A) Procedimento di valutazione della conformità secondo l’Allegato V. Categoria prodotto: 49 Documentazione Tecnica presso: *
