РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GL 65 S STEINEL

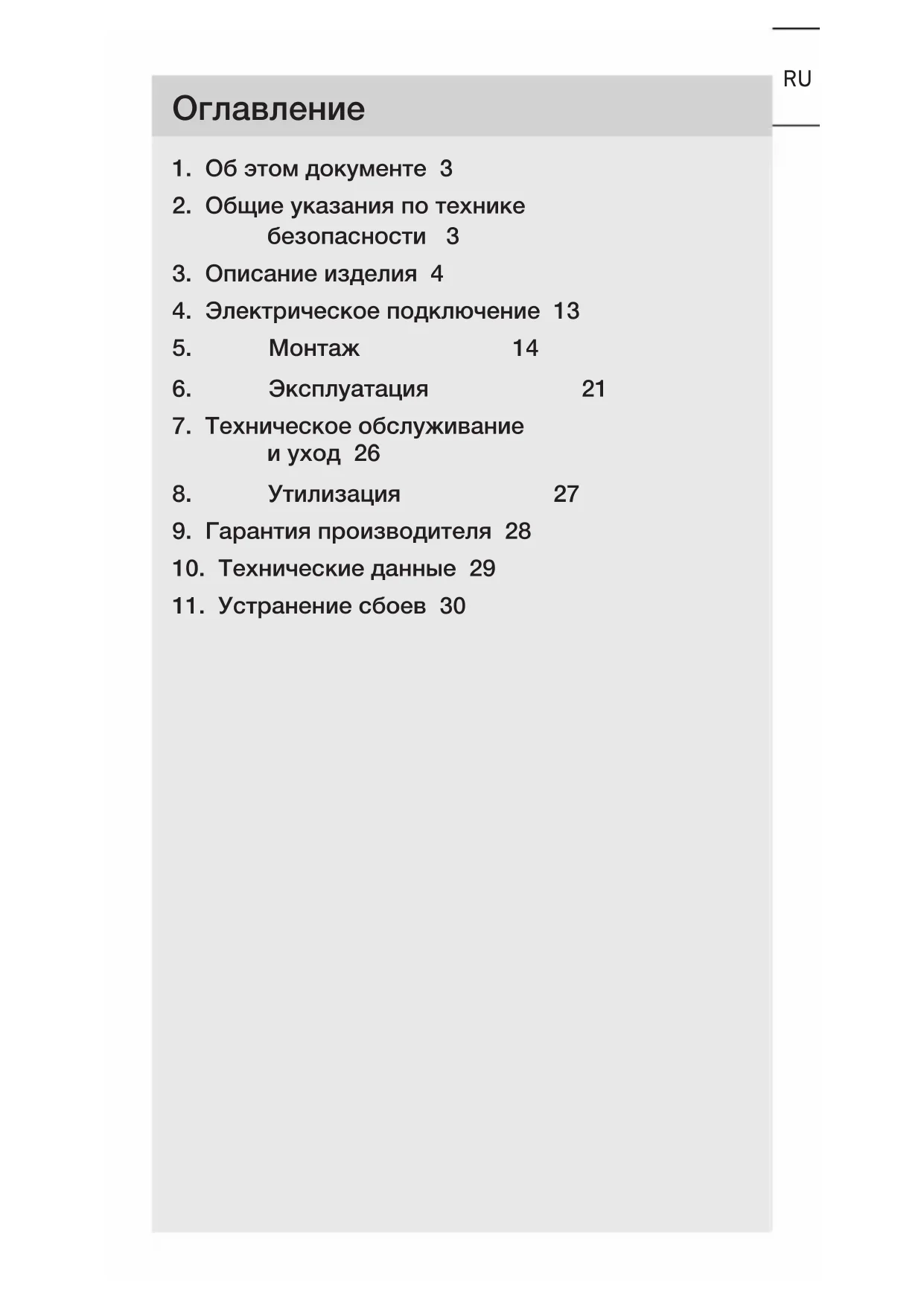

1. Об этом документе 3

2. Общие указания по технике

3. Описание изделия 4

4. Электрическое подключение 13

7. Техническое обслуживание

9. Гарантия производителя 28

10. Технические данные 29

11. Устранение сбоев 30– 3 –

1. Об этом документе

– Защищено авторскими правами. Перепечатка, также выдержками, только с нашего согласия. – Мы сохраняем за собой право на изменения, кото- рые служат техническому прогрессу.

Предупреждение об опасностях! Предупреждение об опасностях из-за удара электрическим током! Предупреждение об опасностях из-за

2. Общие указания по технике

Опасность при несоблюдении инструкции по эксплуатации! Данная инструкция содержит важную информацию для безопасного обращения с изделием. На возмож- ные опасности даются особые указания. Несоблю- дение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.

• Соблюдать указания по технике безопасности.

• Хранить в доступном месте. – Обращение с электрическим током может при- водить к опасным ситуациям. Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному

– Выполнение работ с сетевым подключением пору- чать только квалифицированному специализиро- ванному персоналу.– 4 –

– Соблюдать национальные указания по установке и условия подключения (DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, SEV 1000). – Использовать только оригинальные запасные части. – Ремонт разрешается выполнять только специализи- рованным предприятиям.

Применение по назначению GL 65 S – Светодиодный светильник с инфракрасным датчиком

– Подходит для напольного монтажа в помещениях и

– Не подходит для включения сумеречного освещения. Принцип работы – Встроенный инфракрасный сенсор регистрирует тепловое излучение движущихся объектов (напри- мер, людей, животных и т.д.). Тепловое излучение преобразуется в электронный сигнал, который вызывает автоматическое включение светодиодного светильника. – Самая надежная регистрация движения обеспе- чивается монтажом изделия сбоку относительно направления движения. – Радиус действия регистрации движений ограничен, если Вы подходите непосредственно к изделию. – В том случае, если на пути имеются препятствия (например, деревья, стены или оконные стекла) регистрация движений может быть ограниченной или не возможна. – Резкие изменения температуры из-за погодных воздействий изделие не способно отличить от источников тепла.– 5 –

RURU Применение по назначению GL 65 – Светодиодный светильник. – Подходит для напольного монтажа в помещениях и

– Не подходит для включения сумеречного освещения. Применение не по назначению – Яркость светодиодного прожектора не регулируется.

Объем поставки GL 65 S

3× 3× – 1 светодиодный светильник с инфракрасным датчиком движения – 1 ключ для винтов с внутренним шестигранником – 3 дюбеля – 3 винта M8 x 70 мм – 2 винта M6 x 20 мм – 1 сертификат безопасности – 1 листовка по быстрому запуску– 7 –

RURU Объем поставки GL 65

3× 3× – 1 светодиодный светильник – 1 ключ для винтов с внутренним шестигранником – 3 дюбеля – 3 винта M8 x 70 мм – 2 винта M6 x 20 мм – 1 сертификат безопасности – 1 листовка по быстрому запуску– 8 –

Размеры изделия GL 65 S

180 мм 770 мм 180 мм Размеры изделия GL 65

180 мм 770 мм 180 мм– 9 –

RURU Обзор изделия GL 65 S

A Головка светодиодного светильника B Сенсорный блок C Нижняя сторона головки светильника с регуляторами D Соединительная коробка E Крепежный винт F Труба G Опора– 10 –

I j H Базовая яркость I Установка сумеречного включения J Время включения– 11 –

RURU Обзор изделия GL 65

A Головка светодиодного светильника B Сенсорный блок C Нижняя сторона головки светильника D Соединительная коробка E Крепежный винт F Труба G Опора– 12 –

Кривая распределения силы света

4. Электрическое подключение

Сетевой провод состоит из 3 жил: L = фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый) Изделие также может быть подключено электрически после сетевого выключателя, если обеспечено посто- янное включение сетевого выключателя. Светодиод этого изделия не подлежит замене. Если необходимо, следует заменить все изделие.– 14 –

Опасность из-за удара электрическим

Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.

• Проверить отсутствие напряжения индикатором напряжения.

• Обеспечить, что напряжение не подается. Опасность имущественного ущерба! Замена соединительных кабелей может приводить к короткому замыканию.

• Идентифицировать соединительные кабели.

• Корректно подсоединить соединительные кабели. Подготовка монтажа

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать

• Выбрать подходящее место для монтажа. – С учетом радиуса действия. – С учетом регистрации движений. – Без вибраций. – Зона охвата свободна от препятствий. – Не во взрывоопасных зонах. – Не на легко возгораемых поверхностях. – Не смотреть на источник света с небольшого расстояния (<30см). – На удалении не менее 50 см от других светодиод- ных светильников.– 15 –

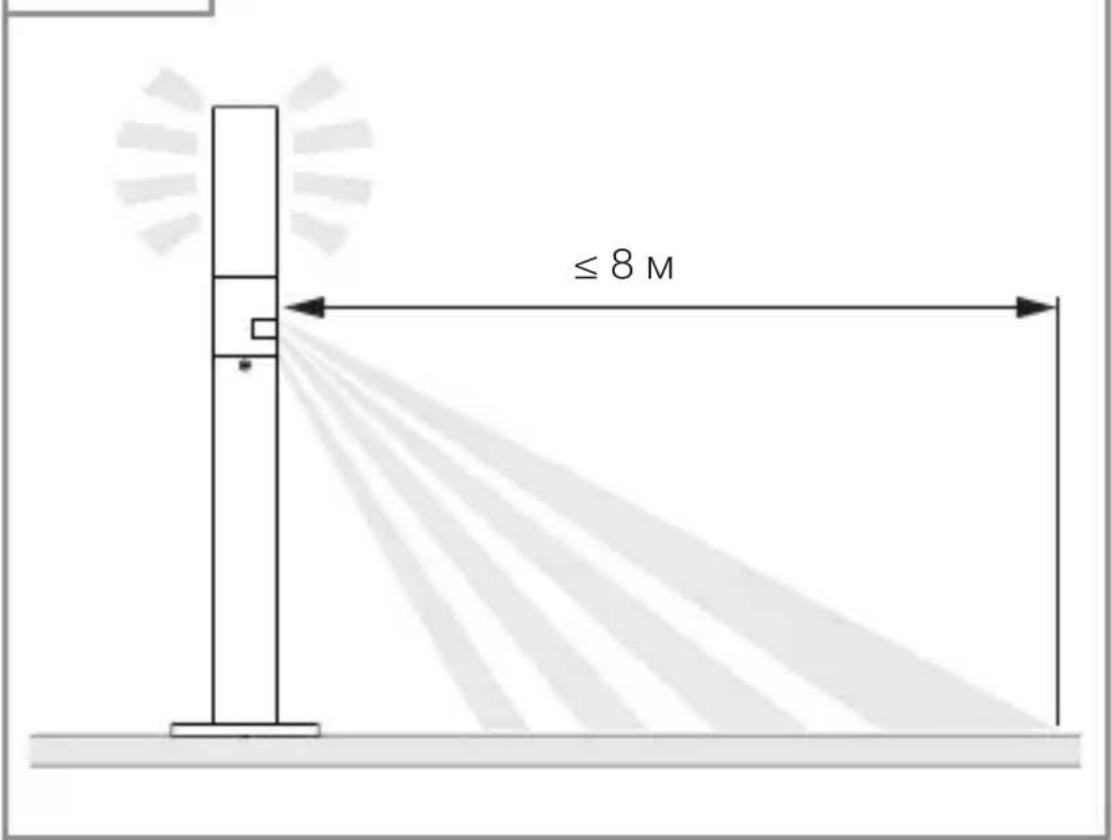

RURU Радиус действия GL 65 S

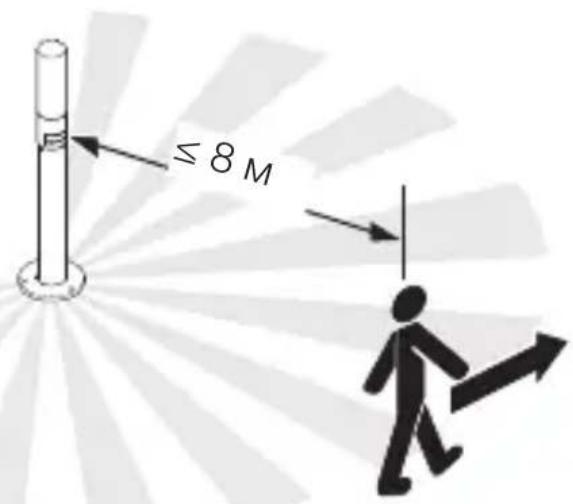

Регистрация движения сбоку относительно направ- ления движения GL 65 S

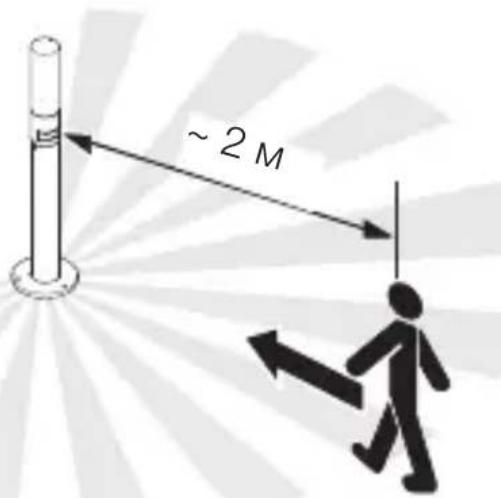

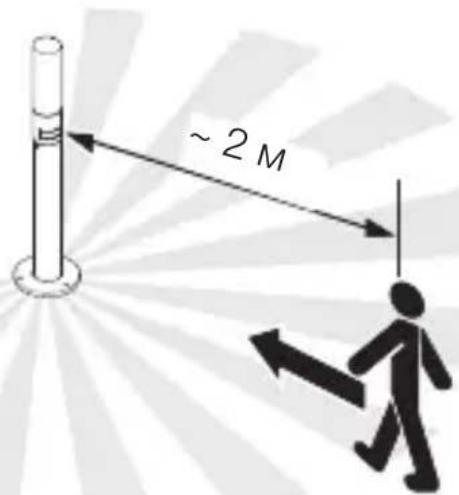

≤8м Регистрация движения по направлению движения GL 65 S

• Проверить, отключена ли подача напряжения.

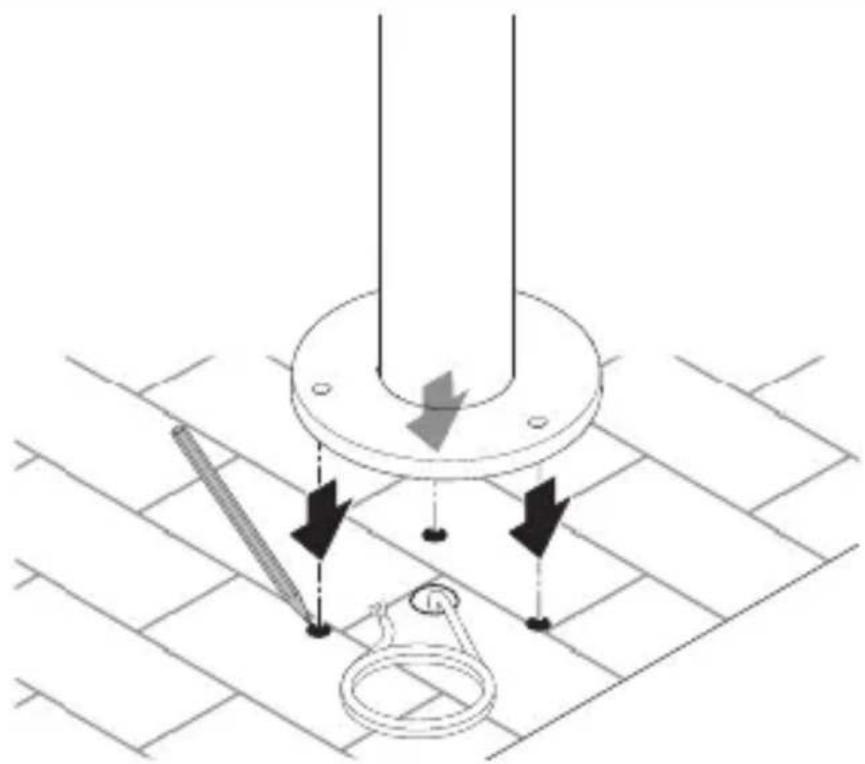

• Наметить отверстия для сверления.

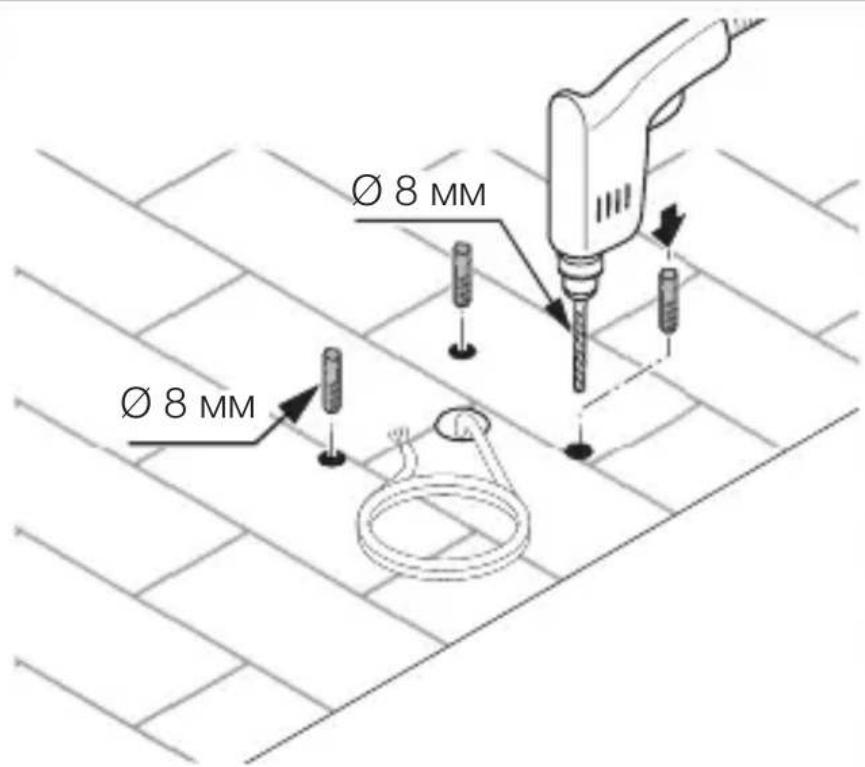

• Просверлить отверстия (ø 8 мм) и вставить дюбели.– 18 –

• Накрутить соединительную коробку.– 19 –

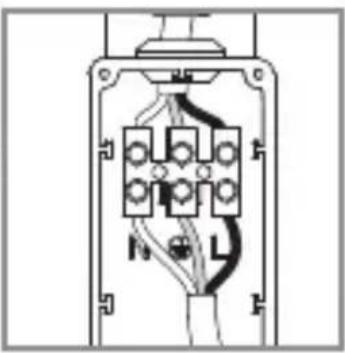

• Подключить сетевой провод согласно схеме соединений. ➔ „4. Электрическое подключение“

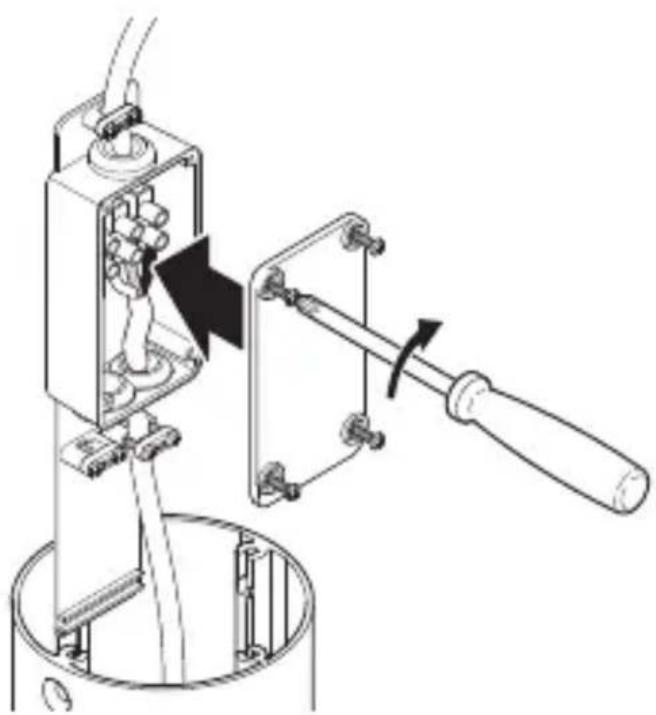

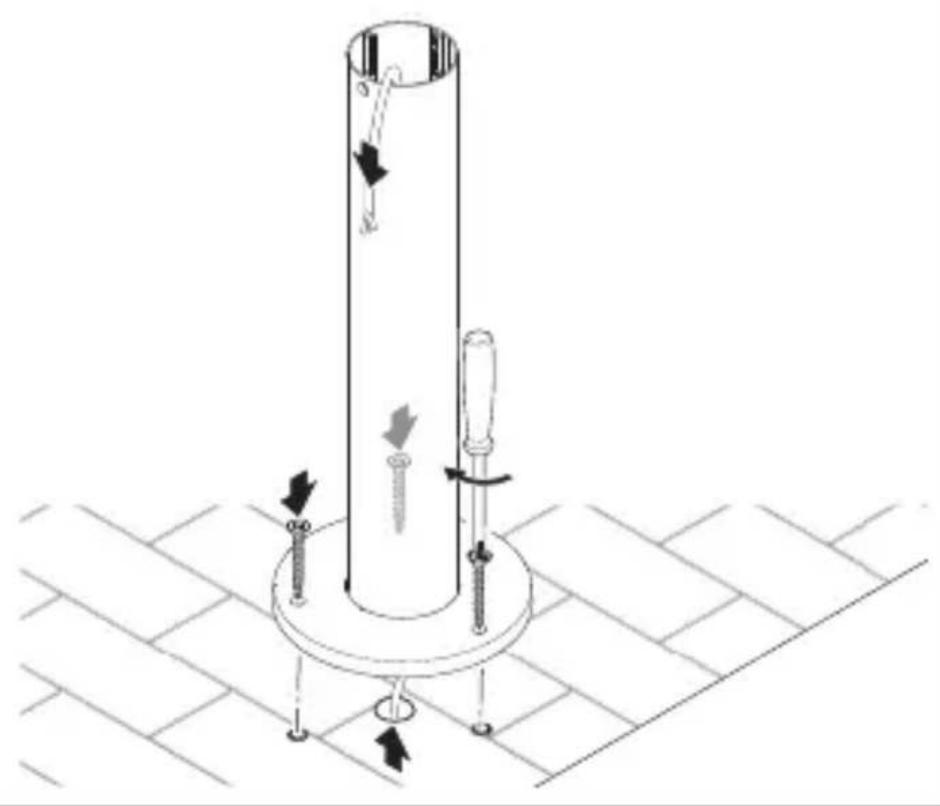

• Прикрутить соединительную коробку.– 20 –

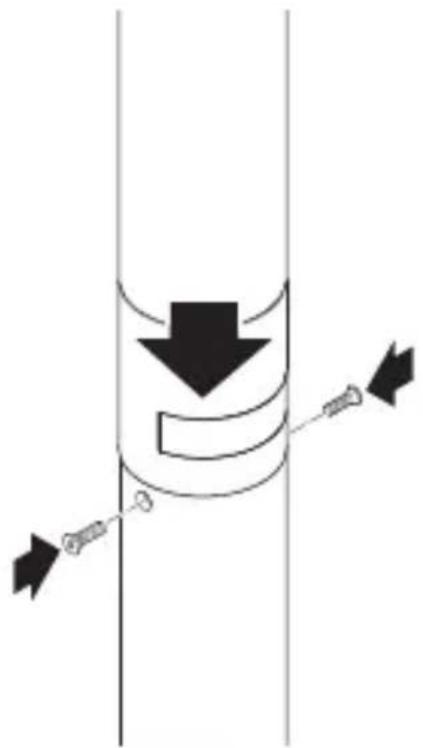

• Вкрутить стопорные винты.

• Включить электропитание.

• Настройка изделия. ➔ „6. Эксплуатация“– 21 –

• Открутить головку светодиодного светильника.

• Выполнить регулировки.– 22 –

Заводские настройки – Время включения лампы: 5 секунд – Установка сумеречного порога: режим дневного освещения 1000 лк – Базовая яркость: ВЫКЛ. Базовая яркость (H) Стандартная программа – Плавное включение света / нет базовой яркости Что такое плавное включение света? Сенсорный светильник оснащен функцией плавного включения света. Благодаря данной функции макс. яркость светильника устанавливается медленно в течение непродолжительного времени. Таким же об- разом регулируется мощность света при выключении светильника. Комфортная экономичная программа Плавное включение света + базовая яркость до середины ночи. Базовая яркость включается, начиная с установленно- го значения сумеречного порога до середины ночи. Как работает комфортная экономичная программа? В сенсорный светильник не встроены часы, полночь определяется только по продолжительности темных пе- риодов. Поэтому для безупречной работы необходимо, чтобы на сенсорный светильник в это время постоянно подавалось напряжение. Во время первой ночи (период измерения) базовая яркость полностью активна. Значе- ния сохраняются с защитой от отключения сетевого пи- тания. Мы рекомендуем, не отключать питание во время программы. Значения определяются на протяжении не- скольких ночей. Поэтому за прожектором в возможном случае ошибки следует наблюдать в течение нескольких ночей, изменяется ли время выключения подключенного потребителя при приближении к полуночи.– 23 –

RURU Комфортная программа Плавное включение света + базовая яркость. Базовая яркость включается, начиная с установленно- го значения сумеречного порога. Что такое базовая яркость ? Базовая яркость обеспечивает ночное постоянное освещение с прим. 10 % мощности освещения. При движении в зоне обнаружения свет включается на установленное время (см. установленное время) на макс. мощность освещения (100 %). Затем светильник снова переключается на базовую яркость (ок. 10%). Программа Nightmatic Плавное включение света, нет базовой яркости, нет анализа движений 100% включение при снижении значения освещенности ниже заданного уровня Установка сумеречного порога (I) Порог срабатывания (наступление сумерек) можно установить плавно от прим. 2 до 2000 лк.

= режим дневного освещения (независимо от

– = режим сумеречного включения (ок. 2 лк) При установке зоны обнаружения и при проведении эксплуатационного теста при дневном свете регулятор должен быть установлен на .– 24 –

Продолжительность включения (J) Продолжительность включения может быть установле- на плавно в диапазоне от прим. 5 сек. до макс. 15 мин. Каждое обнаруженное движение снова включает свет. Указание: После каждого процесса отключения свето- диодного светильника обнаружение нового движения прерывается прим. на 1 секунду. Затем светодиодный светильник может снова включать свет при движении. При регулировке зоны обнаружения и при проведении эксплуатационного теста рекомендуется устанавли- вать наиболее короткое время.– 25 –

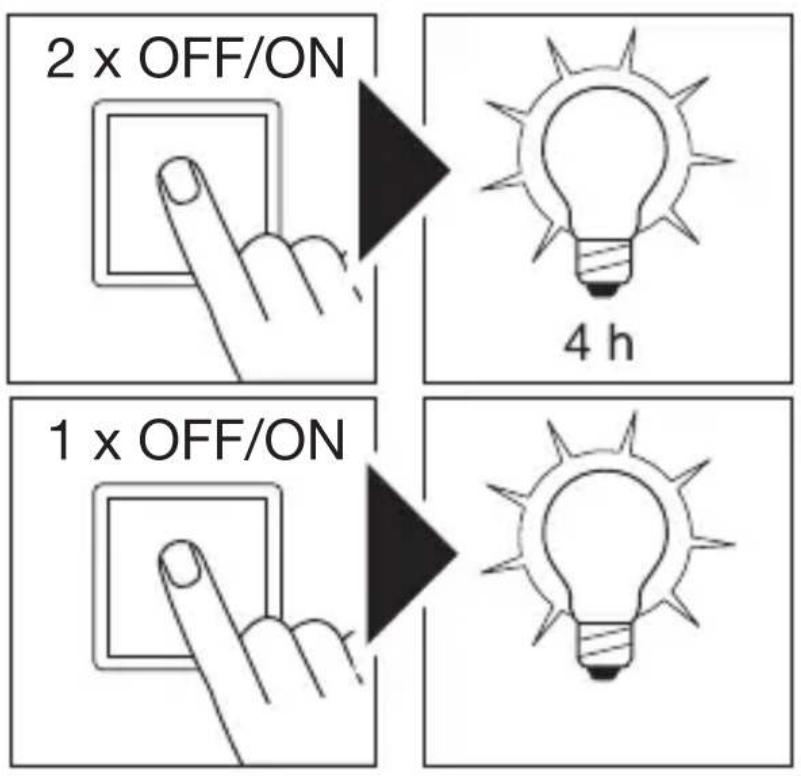

RURU Режим постоянного освещения GL 65 S

1) Включение постоянного освещения:

• Выключатель выключить и включить 2 раза. Светодиодный светильник на 4 часа устанавливается на постоянное освещение. По истечении времени про- изводится автоматическое переключение в сенсорный

2) Выключить постоянное освещение:

• Выключатель выключить и включить 1 раз. Светодиодный светильник выключается или переклю- чается в сенсорный режим.

Процессы переключения должны выполняться в диапазоне от 0,2 до 1 секунды.– 26 –

7. Техническое обслуживание

Изделие не требует технического обслуживания. Опасность из-за удара электрическим

Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

• Чистить изделие только в сухом состоянии. Опасность имущественного ущерба! Неправильные чистящие средства могут повредить

• Чистить изделие слегка увлажненной тряпкой без чистящих средств. Важно: Рабочее изделие заменить нельзя.– 27 –

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые отходы! Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и электронному оборудованию и ее реализации в национальных зако- нодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.– 28 –

9. Гарантия производителя

Данное изделие производства Steinel было с особым вниманием изготовлено и испытано на работоспособ- ность и безопасность эксплуатации соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантийный срок эксплуатации состав- ляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вследствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотрению фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефекты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуата- ции изделия. Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанци- ей (с датой продажи и печатью торгового предприятия) по адресу сервисной мастерской. Ремонтный сервис: по истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприятие, чтобы получить информацию о возможности ремонта.

ГАРАНТИИПРОИЗВОДИТЕЛЯ

10. Технические данные

– Габариты (В× Ø): 770 ×180мм – Сетевое подключение: 220 – 240В, 50/60Гц – Standby (P

) (сенсор): GL 65 S 0,25Вт – Потребляемая мощность (P

): GL 65 S 8,70Вт GL 65 8,50Вт – Световой поток: 575лм – Эффективность: GL 65 S 66лм/Вт GL 65 68лм/Вт – Температура цвета: 3000K – Коэффициент цветопередачи: R

=80 – Консистенция цвета SDCM: Начальное значение: 6 – Распределение силы света: LumEdit 202107061107_mit Leuchtmittel #2532_1011lm Polardiagramm

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C – Средний расчетный срок службы: L70B50 при 25°C: >36000 ч – Сенсорика: GL 65 S: пассивный ИК – Угол охвата: GL 65 S: 180° – Дальность действия обнаружения: GL 65 S: макс. 8м тангенциально – Установка сумеречного порога: GL 65 S: 10 – 2000 лк – Базовая яркость: GL 65 S: 10% – Продолжительность включения: GL 65 S: 5с-15 мин. – Вид защиты: IP 44 – Класс защиты: I – Температура окружающей среды: от -20до +40°C – Класс энергоэффективности: Данное изделие содержит источник света класса энергоэффективности „E“. Техническая документация на сайте www.steinel.de/eprel– 30 –

11. Устранение сбоев

Изделие без напряжения. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Обрыв кабеля.

• Проверить провод индикатором напряжения. – Короткое замыкание на сетевом проводе.

• Проверить соединения. – Выключен возможно имеющийся сетевой выключатель

• Включить сетевой выключатель. Изделие не включается. – Неправильно выбрана установка сумеречного

• Заново отрегулировать установку сумеречного

– Сетевой выключатель ВЫКЛ.

• Настроить сетевой выключатель. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Для минимизации помех быстрые движения игно- рируются или установлена слишком малая зона обнаружения или установлена не корректно.

• Проверить зону обнаружения и отрегулировать. – Источник света неисправен.

• Источник света не подлежит замене. Заменить изделие полностью. Изделие не выключается. – Постоянное движение в зоне обнаружения.

• Проверить зону обнаружения.

• При необходимости ограничить зону охвата или изменить.– 31 –

RURU Нежелательное включение изделия. – Изделие установлено не полностью стационарно.

• Зафиксировать изделие. – Движение было, однако, наблюдатель его не распознал (движение за стеной, движение небольшого объекта в непосредственной близости к светильнику и пр.)

• Проверить зону обнаружения.
