1. Käesoleva dokumendi kohta

– Autoriõigusega kaitstud. Järeltrükk, ka väljavõtteliselt, ainult meie nõusolekul. – Õigus muudatusteks tehnilise täiustamise eesmärgil reserveeritud.

Hoiatus ohtude eest! Hoiatus vooluga seotud ohtude eest! Hoiatus veega seotud ohtude eest!

Kasutusjuhendi mittejärgimisest tulenev oht! Juhend sisaldab olulist teavet seadme turvaliseks kasutamiseks. Eriti juhitakse tähelepanu võimalikele ohtudele. Mittejärgimine võib kaasa tuua surma või rasked vigastused.

• Lugege juhendit hoolikalt.

• Järgige ohutusjuhiseid.

• Hoidke kättesaadavas kohas. – Elektrivooluga ümberkäimine võib tuua kaasa ohtlikke olukordi. Elektrit juhtivate osade puudutamine võib põhjustada elektrišokki, põletusi või surma. – Võrgupingel töid tohivad teha ainult kvalifitseeritud spetsialistid. – Tuleb järgida riigisiseseid installatsioonieeskirju ja ühen- damistingimusi (nt DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Kasutage ainult originaalvaruosi. – Parandustöid tohivad teha ainult spetsialistid.– 4 – Sisu

Nõuetekohane kasutus GL 65 S – Infrapuna-liikumissensoriga LED-valgusti. – Paigaldamine siseruumides põrandale ja väljas maapinnale. – Ei ole mõeldud hämardiga ühendamiseks Tööpõhimõte – Infrapunaandur tuvastab liikuvate kehade (nt inime- sed, loomad) soojuskiirguse. Tuvastatud soojuskiirgus teisendatakse elektrooniliselt ja LED-tuled lülituvad automaatselt sisse. – Liikumine tuvastatakse kõige kindlamalt, kui paigaldate seadme liikumissuuna suhtes külgmiselt. – Otse seadme suunas liikudes on liikumise tuvastamise ulatus piiratud. – Takistuste tõttu (nt puud, müürid või klaasid) võib liiku- mise tuvastamine olla piiratud või ei ole üldse võimalik. – Ilmastikust tingitud äkilisi temperatuuri kõikumisi ei eristata soojusallikatest. Nõuetekohane kasutus GL 65 – LED-valgusti. – Paigaldamine siseruumides põrandale ja väljas maapinnale. – Ei ole mõeldud hämardiga ühendamiseks Mittesihipärane kasutamine – LED-lamp ei ole hämardatav. Ei ole hämardatav– 5 – Sisu EEEE Tarnekomplekt GL 65 S

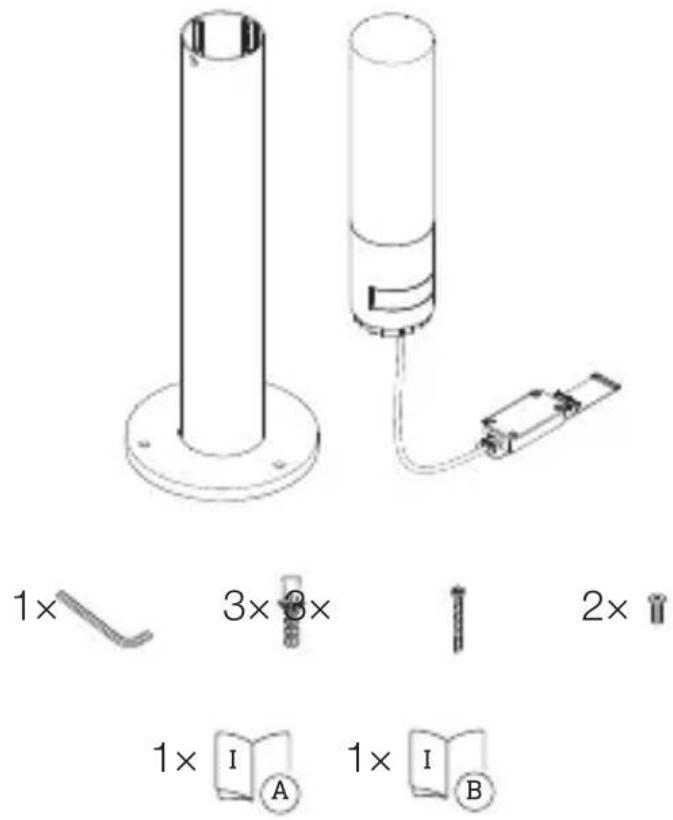

3× 3× – Infrapuna-liikumissensoriga 1 LED-valgusti – 1 kuuskantvõti – 3 tüüblit – 3 kruvi M8 x 70 mm – 2 kruvi M6 x 20 mm – 1 ohutuskaart – 1 kiirjuhend– 6 – Sisu

3× 3× – 1 LED-valgusti – 1 kuuskantvõti – 3 tüüblit – 3 kruvi M8 x 70 mm – 2 kruvi M6 x 20 mm – 1 ohutuskaart – 1 kiirjuhend– 7 – Sisu EEEE Toote mõõdud GL 65 S

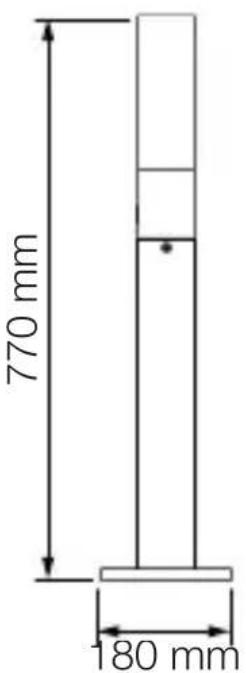

Seadme ülevaade GL 65 S

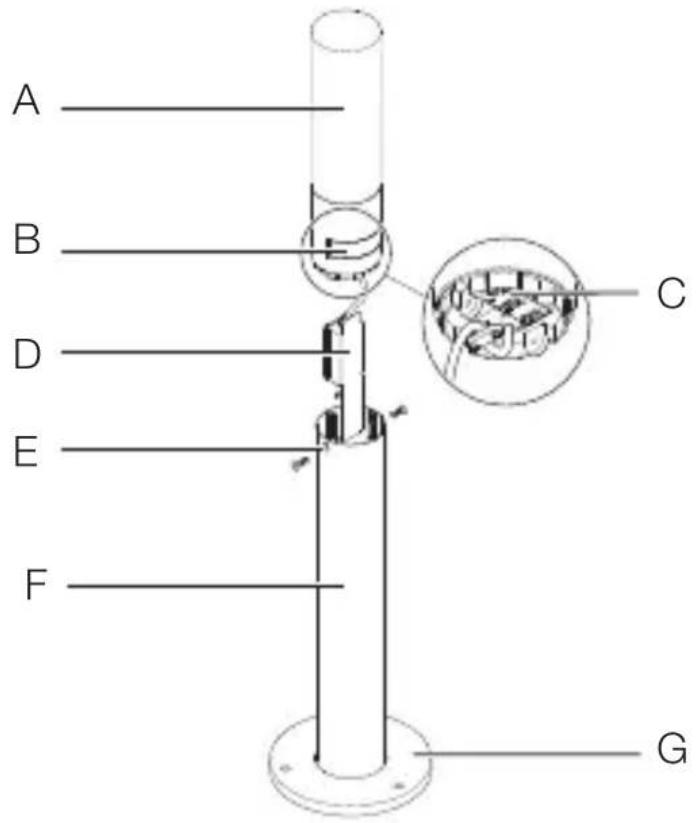

A LED-valgustipea B Andur C Valgustipea alumine külg koos seaderegulaatoritega D Ühenduskarp E Kinnituskruvi F Toru G Jalg– 9 – Sisu EEEE

Seadme ülevaade GL 65

A LED-valgustipea B Andur C Valgustipea alumine külg D Ühenduskarp E Kinnituskruvi F Toru G Jalg– 11 – Sisu EEEE Valgustugevuse jaotumise kõver

4. Elektriline ühendamine

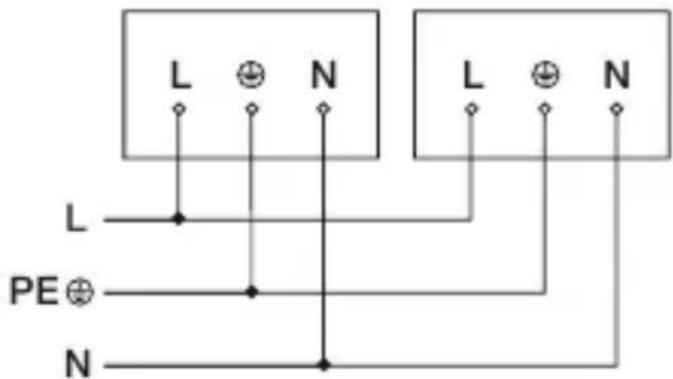

Võrgutoitejuhe koosneb 3-soonelisest kaablist: L = faas (enamasti must, pruun või hall) N = neutraaljuht (enamasti sinine) PE = kaitsejuht (roheline/kollane) Seadet saab pärast võrgulülitiga ühendamist ka elektriga ühendada, kui on tagatud, et võrgulüliti on pidevalt sisse lülitatud. Selle seadme LED ei ole vahetatav. Vajaduse korral tuleb asendada kogu seade.– 13 – Sisu EEEE

Elektrilöögi oht! Elektrit juhtivate osade puudutamine võib põhjustada elektrilööki, põletusi või surma.

• Lülitage vool välja ja katkestage pingetoide.

• Kontrollige pingetestriga pingevabadust.

• Tehke kindlaks, et pingetoide jääb katkestatuks. Materiaalsete kahjude oht! Ühendusjuhtmete omavaheline äravahetamine võib lühise põhjustada.

• Identifitseerige ühendusjuhtmed.

• Ühendage korralikult ühendusjuhtmed. Paigalduse ettevalmistus

• Kontrollige kõiki koostedetaile kahjustuste suhtes. Kahjustuste korral ärge võtke seadet kasutusse.

• Valige sobiv paigalduskoht. – Arvestage tööraadiust. – Arvestage liikumise tuvastamist. – Vibratsioonivaba. – Tuvastuspiirkond on takistustest vaba. – Ei ole plahvatusohtlik piirkond. – Ei ole kergesti süttiv pind. – Ärge vaadake valgusallikasse lähidistantsilt (< 30cm). – Teistest LED-valgustitest vähemalt 50 cm kaugusele.– 14 – Sisu

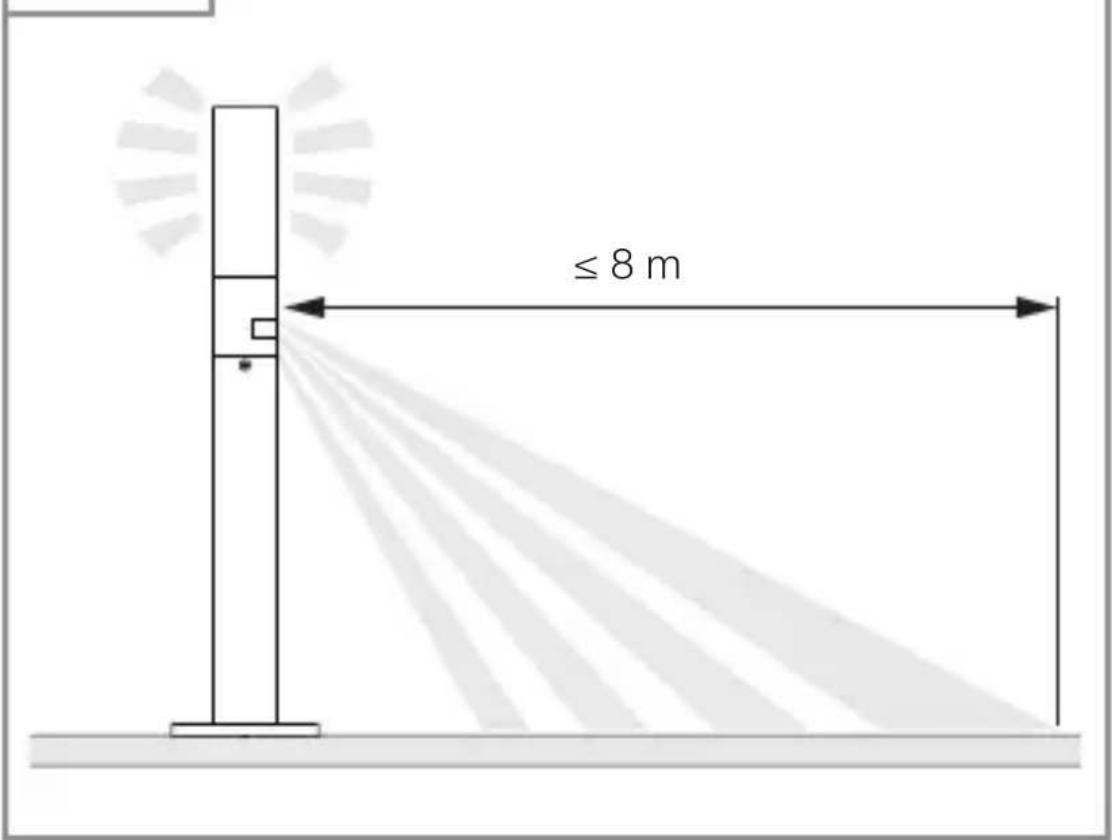

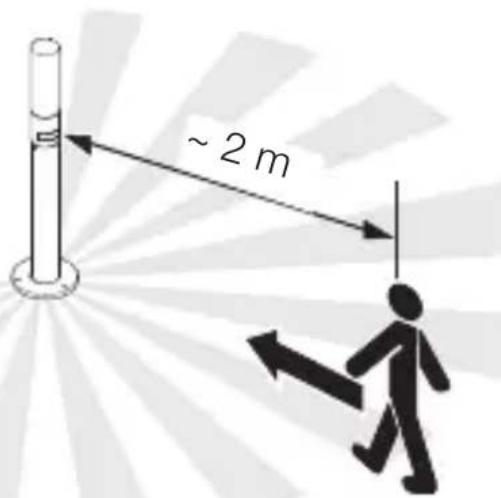

≤8m– 15 – Sisu EEEE Liikumise tuvastamine liikumissuunaga küljelt GL 65 S

≤8m Liikumise tuvastamine liikumissuunas GL 65 S

• Kontrollige, et pingetoide on välja lülitatud.

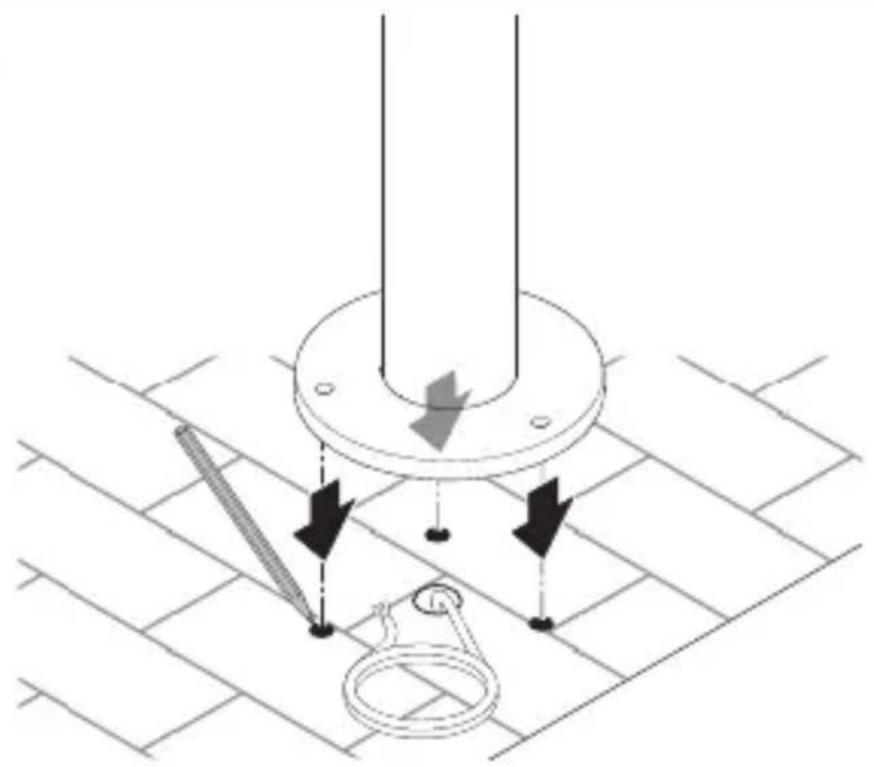

• Märgistage puurimisavad.

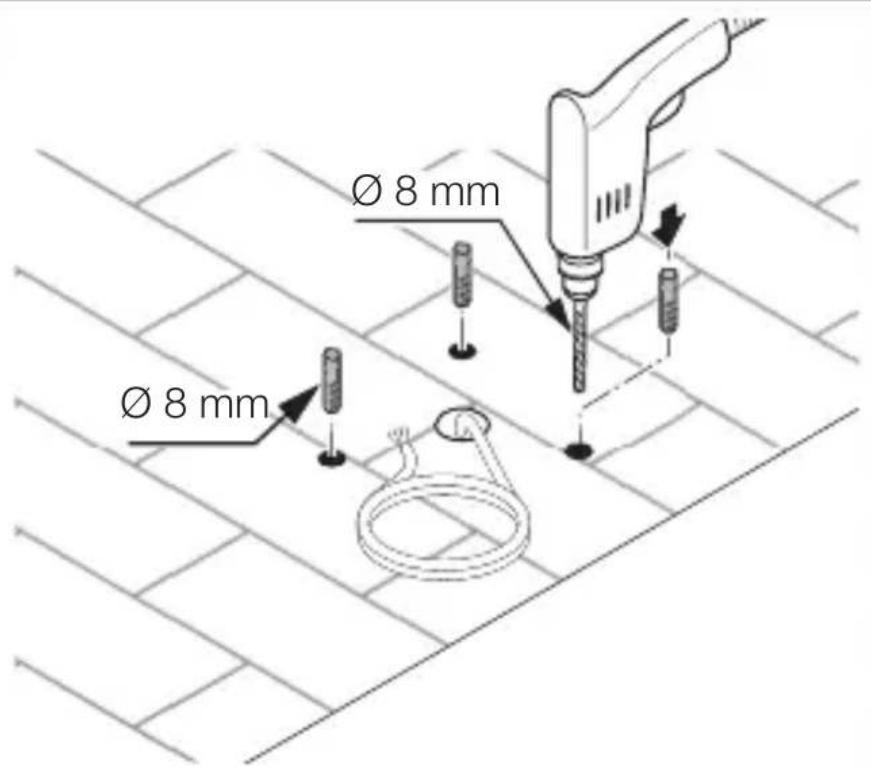

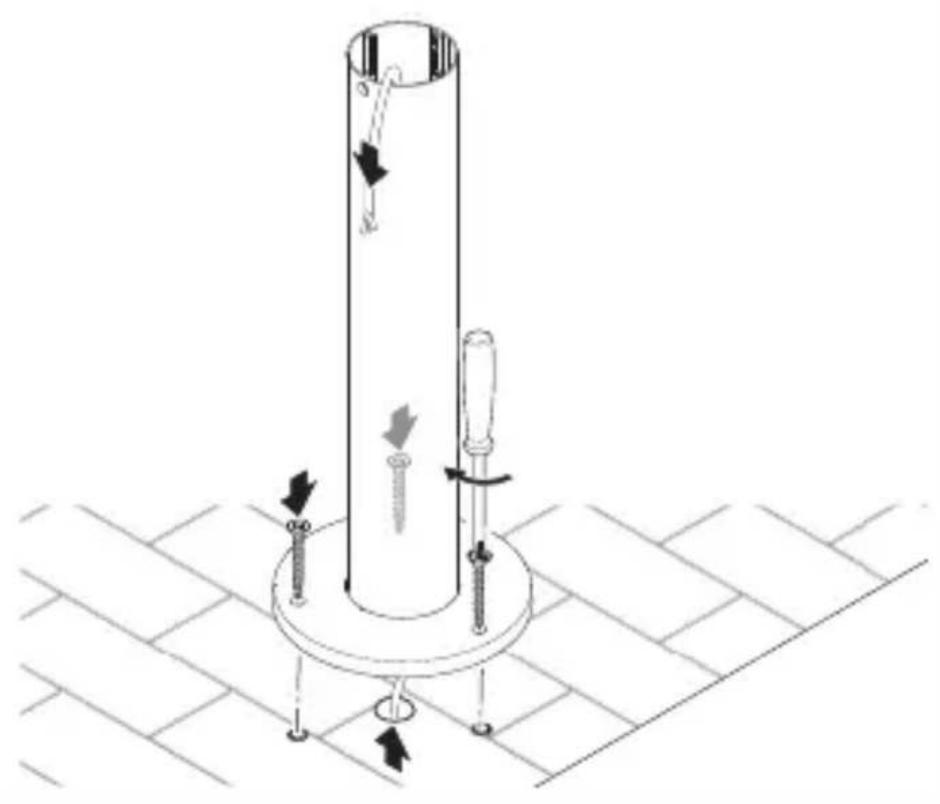

• Puurige avad (ø 8 mm) ja pange tüüblid sisse.– 17 – Sisu EEEE

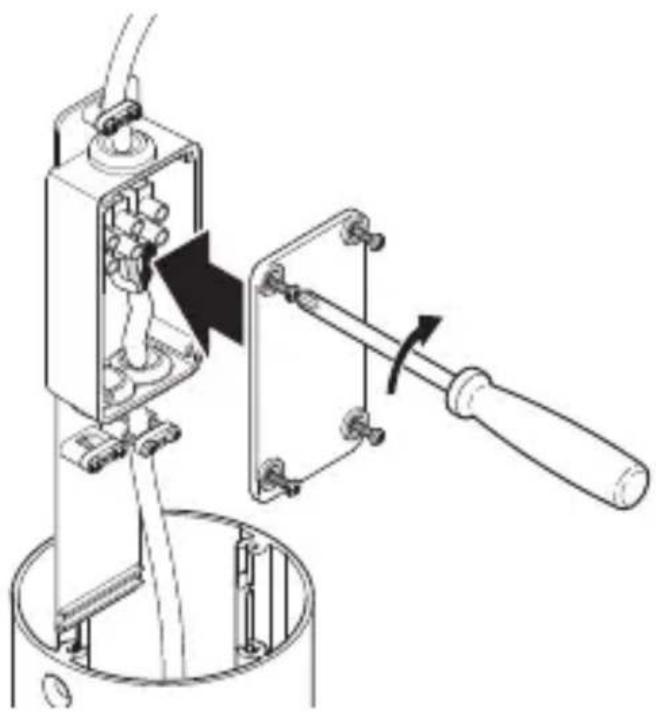

• Kruvige ühenduskarp lahti.– 18 – Sisu

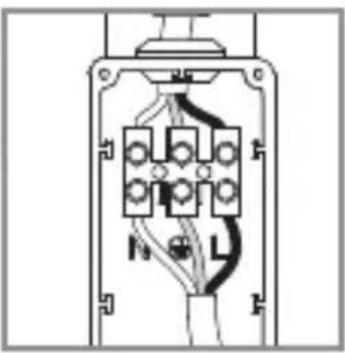

• Ühendage võrgutoitejuhe vastavalt elektriskeemile. ➔ „4. Elektriline ühendamine“

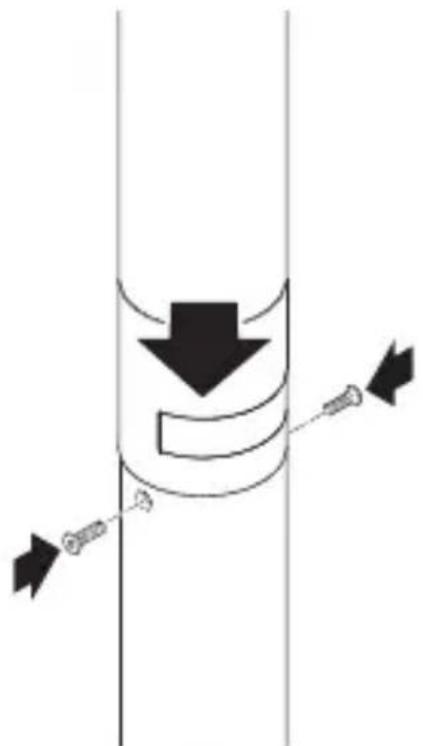

• Kruvige ühenduskarp kinni.– 19 – Sisu EEEE

• Funktsioonide seadistamine. ➔ „6. Talitlus“– 20 – Sisu

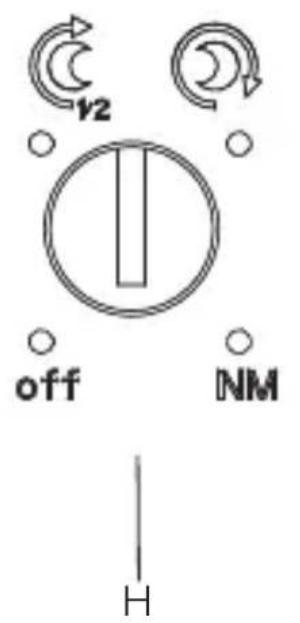

• Teostage seaded.– 21 – Sisu EEEE Tehaseseadistused – Aja seadmine: 5 sekundit – Hämaruse seadmine: päevavalgusrežiim 1 000lx – Põhivalgustus: VÄLJA LÜLITATUD Põhivalgusti (H) Standardprogramm: – Valguse mahe sisselülitumine / põhivalgustus puudub Mis on mahe sisselülitusfunktsioon? Sensorvalgusti on varustatud valguse maheda sisselüli- tumise funktsiooniga. See tähendab, et valgust ei lülitata sisse lülitamisel vahetult maksimaalsele võimsusele, vaid heledus reguleeritakse lühikese aja jooksul järk-järgult kuni 100% peale. Samamoodi reguleeritakse väljalülitamisel valgust aeglaselt väiksemaks. Komfort-säästuprogramm: Valguse mahe sisselülitus + põhivalgustus kuni keskööni. Põhivalgustus alates seadistatud hämarusväärtusest kuni keskööni. Kuidas talitleb mugav säästuprogramm? Sensorvalgustisse ei ole integreeritud kella, kesköö kindlakstegemine toimub ainult pimeda aja kestuse kaudu. Seetõttu on sensorvalgusti laitmatuks tööks tähtis pidev vooluvarustus selle aja vältel. Esimesel ööl (paikamõõt- misfaas) jääb põhivalgustus tervikuna aktiivseks. Väärtused salvestatakse võrgukatkestuskindlalt. Soovitame program- mi ajal voolupinget mitte katkestada. Väärtused määratak- se kindlaks mitme öö vältel. Seetõttu tuleb sensorvalgustit arvatava rikke korral mitu ööd jälgida, kas sensorvalgusti väljalülitamise aeg nihkub kesköö suunas.– 22 – Sisu

Komfortprogramm Valguse mahe sisselülitumine + põhivalgustus. Põhivalgustus alates seadistatud hämarusväärtusest. Mis on põhivalgustus? Põhivalgustus võimaldab öist püsivalgustust u 10% valgus- tusvõimsusega. Alles tuvastuspiirkonnas esineva liikumise korral lülitatakse valgustus (seadistatud ajaks) maksimaal- sele valgustusvõimsusele (100%). Seejärel lülitub valgusti taas põhivalgustusele (u 10%). Nightmatic-programm Mahe sisselülitusfunktsioon, ei ole põhivalgustust, ei ole liikumisanalüüsi 100% sisse lülitatud alampiirist madalama heledusväärtuse korral. Hämaruse seadistamine (I) Rakendumisheledust (hämardumist) on võimalik seadista- da astmeteta vahemikus 2–2000 lx. – = Päevavalgusrežiim (ei sõltu heledusest) – = Hämarusrežiim (u 2 lx) Tuvastuspiirkonna seadmisel ja päevavalguses talitlustesti läbiviimisel peab seaderegulaator peal paiknema.– 23 – Sisu EEEE Ajaregulaator (J) Väljalülitusviivitust on võimalik seadistada astmeteta alates u 5 sekundist kuni max 15 minutini. Iga tuvastatud liikumi- ne lülitab tule taas sisse. Märkus: Pärast LED-valgusti igakordset väljalülitust ei ole u 1 sekundi vältel võimalik uut liikumist tuvastada. Seejärel saab LED-valgusti liikumise korral valguse taas sisse lülitada. Tuvastuspiirkonna häälestamisel ja talitlustesti läbiviimisel soovitame seadistada lühim aeg.– 24 – Sisu

Püsivalgustusrežiim GL 65 S

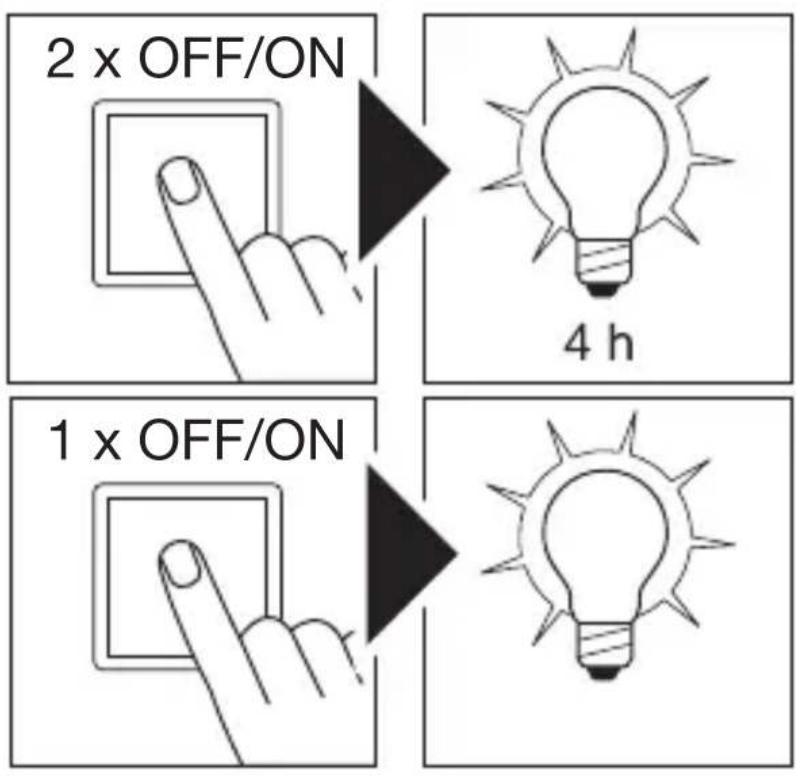

1) Püsivalgustuse sisselülitamine:

• lüliti 2 x VÄLJA ja SISSE. LED-valgusti seatakse 4tunniks püsivalgustusele. Seejärel läheb see automaatselt sensorirežiimile tagasi.

2) Püsivalgustuse väljalülitamine:

• lüliti 1 x VÄLJA ja SISSE. LED-valgusti lülitub välja või läheb sensorirežiimile üle. Tähtis! Lülitamine peab toimuma vahemikus 0,2–1 s.– 25 – Sisu EEEE

7. Hooldus ja korrashoid

Seade ei vaja hooldamist. Elektrilöögi oht! Elektrit juhtivate osade kokkupuude veega võib põhjustada elektrilööki, põletusi või surma.

• Puhastage seadet ainult siis, kui see on kuiv. Materiaalsete kahjude oht! Valede puhastusvahendite tõttu võib seade kahjustada saada.

• Puhastage seadet pisut niisutatud lapiga ja ärge kasuta- ge puhastusvahendeid. Tähtis! Juhtimisseade ei ole vahetatav.– 26 – Sisu

Elektriseadmed, lisatarvikud ja pakendid tuleb suunata keskkonnateadlikku taaskasutusse. Ärge visake elektriseadmeid olmejäätmete hulka! Ainult ELi riikidele: Vastavalt vanu elektri- ja elektroonikaseadmeid puuduta- vale kehtivale Euroopa määrusele ja selle rakendamisele rahvusvahelises õiguses tuleb kasutuskõlbmatud elektri- seadmed koguda eraldi ning suunata keskkonnateadlikku taaskasutusse.– 27 –Sisu EEEE

Steineli toode on valmistatud suurima hoolikusega, on talitluslikult ja ohutusalaselt kehtivate eeskirjade alusel kontrollitud ning seejärel läbinud pistelise kontrolli. Steinel annab garantii toote laitmatu kvaliteedi ja töökorras oleku kohta. Garantiiaeg on 36 kuud ja see algab tarbijale toote ostmise päevast. Meie remondime materjalist või tootmisvi-gadest tulenevad puudused, garantiijuhtumi korral seade kas remonditakse või puudulik osa asendatakse uuega, valiku üle otsustame meie. Garantii ei kehti kuluvate osade ning kahju ja puuduste kohta, mis on tekkinud oskamatu käsitsemise või hoolduse tagajärjel. Edasised võõreseme-tele põhjustatud järgkahjud on välistatud.Garantiinõuet aktsepteeritakse ainult siis, kui osandamata seade saadetakse koos vea lühikirjelduse, kassatšeki või arvega (ostukuupäev ja müüja tempel) ja korralikult pakitu-na vastavasse teeninduspunkti.Remonditeenus:Pärast garantiiaja lõppu või puuduste korral, millele garantii ei kehti, küsige parandamisvõimaluste kohta lähimast teenindusjaamast järele. TOOTJA

– Mõõtmed (K x Ø): 770 ×180mm – Võrguühendus: 220 – 240V, 50/60Hz – Ooterežiim (P

30°30° 150°150° 60° 120° 60° 120° cd / 1000 lm 072C / 09C081C / 0C – Keskmine mõõtmise eluiga: L70B50 25 °C juures: > 36 000 h – Sensoorika: GL 65 S: passiivne infrapuna – Tuvastusnurk: GL 65 S: 180° – Tuvastusraadius: GL 65 S max 8 m, tangentsiaalne – Hämaruse seadmine: GL 65 S: 10 – 2000 lx – Põhivalgustus: GL 65 S: 10% – Aja seadmine: GL 65 S: 5 s – 15 min – Kaitseliik: IP44 – Kaitseklass: I – Keskkonnatemperatuur: -20 °C kuni +40 °C – Energiatõhususe klass: Selles tootes on energiatõhususklassi E valgusallikas. Tehniline dokumentatsioon aadressil www.steinel.de/eprel– 29 – Sisu EEEE

11. Tõrgete kõrvaldamine

Pingeta seade. – Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.

• Vahetage rikkis kaitse välja. – Juhe katkenud.

• Kontrollige juhet pingetestriga. – Lühis võrgutoitejuhtmes.

• Kontrollige ühendusi – Võimalik olemasolev võrgulüliti väljas

• Lülitage võrgulüliti sisse. Seade ei lülitu sisse. – Hämaruseseadistus valesti valitud.

• Seadistage hämaraseadistus uuesti. – Võrgulüliti VÄLJAS.

• Lülitage võrgulüliti sisse. – Kaitse ei ole sisse lülitatud või on rikkis.

• Lülitage kaitse sisse.

• Vahetage rikkis kaitse välja. – Rikete minimeerimiseks eiratakse kiireid liigutusi või on tuvastuspiirkond liiga väike või ei ole korrektne.

• Kontrollige ja kohandage tuvastuspiirkonda. – Valgusallikas on rikkis.

• Valgusallikas ei ole vahetatav. Vahetage seade täielikult välja. Seade ei lülitu välja. – Pidev liikumine tuvastuspiirkonnas.

• Kontrollige tuvastuspiirkonda.

• Vajadusel piirake või muutke tuvastuspiirkonda.– 30 – Sisu

Seade lülitub soovimatult sisse. – Seade ei ole paigaldatud liikumiskindlalt.

• Paigaldage seade kindlalt. – Liikumine toimus, kuid vaatleja ei tuvastanud seda (liiku- mine seina taga, väikese objekti liikumine lambi vahetus läheduses jne).

• Kontrollige piirkonda.
