РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ IS 180 Digi STEINEL

Соблюдать текстовую инструкцию!

Подготовка за монтаж

11. Гаранция от производителя

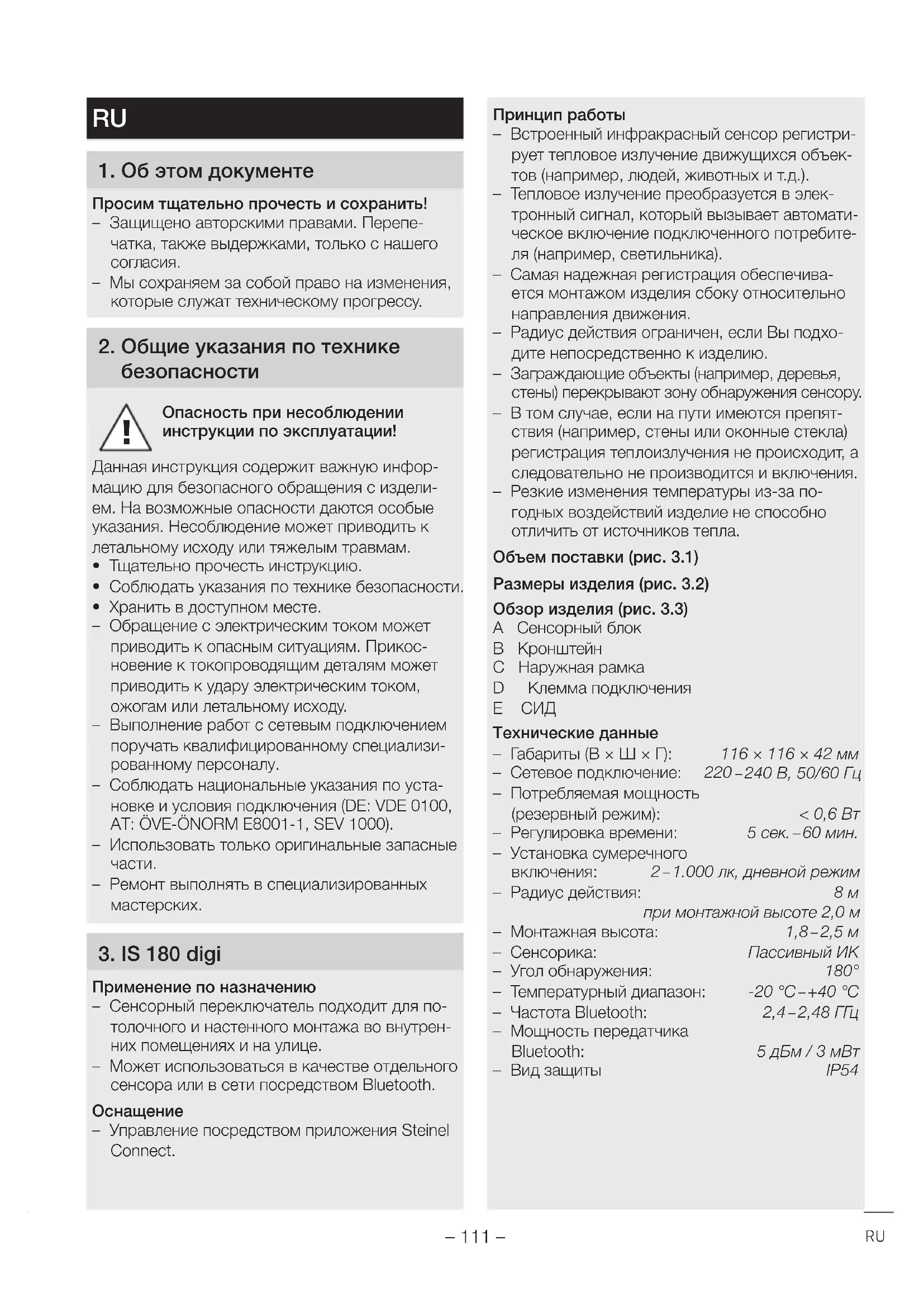

1. Об этом документе

Просим тщательно прочесть и сохранить! – Защищено авторскими правами. Перепе- чатка, также выдержками, только с нашего

– Мы сохраняем за собой право на изменения, которые служат техническому прогрессу.

2. Общие указания по технике

Опасность при несоблюдении инструкции по эксплуатации! Данная инструкция содержит важную инфор- мацию для безопасного обращения с издели- ем. На возможные опасности даются особые указания. Несоблюдение может приводить к летальному исходу или тяжелым травмам.

• Тщательно прочесть инструкцию.

• Соблюдать указания по технике безопасности.

• Хранить в доступном месте. – Обращение с электрическим током может приводить к опасным ситуациям. Прикос- новение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу. – Выполнение работ с сетевым подключением поручать квалифицированному специализи- рованному персоналу. – Соблюдать национальные указания по уста- новке и условия подключения (DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, SEV 1000). – Использовать только оригинальные запасные

– Ремонт выполнять в специализированных мастерских.

Применение по назначению – Сенсорный переключатель подходит для по- толочного и настенного монтажа во внутрен- них помещениях и на улице. – Может использоваться в качестве отдельного сенсора или в сети посредством Bluetooth.

– Управление посредством приложения Steinel Connect. Принцип работы – Встроенный инфракрасный сенсор регистри- рует тепловое излучение движущихся объек- тов (например, людей, животных и т.д.). – Тепловое излучение преобразуется в элек- тронный сигнал, который вызывает автомати- ческое включение подключенного потребите- ля (например, светильника). – Самая надежная регистрация обеспечива- ется монтажом изделия сбоку относительно направления движения. – Радиус действия ограничен, если Вы подхо- дите непосредственно к изделию. – Заграждающие объекты (например, деревья, стены) перекрывают зону обнаружения сенсору. – В том случае, если на пути имеются препят- ствия (например, стены или оконные стекла) регистрация теплоизлучения не происходит, а следовательно не производится и включения. – Резкие изменения температуры из-за по- годных воздействий изделие не способно отличить от источников тепла. Объем поставки (рис. 3.1) Размеры изделия (рис. 3.2) Обзор изделия (рис. 3.3) A Сенсорный блок B Кронштейн C Наружная рамка D Клемма подключения E СИД Технические данные – Габариты (В×Ш×Г): 116×116×42мм – Сетевое подключение: 220 – 240В, 50/60Гц – Потребляемая мощность (резервный режим): <0,6Вт – Регулировка времени: 5 сек. – 60 мин. – Установка сумеречного включения: 2 – 1.000 лк, дневной режим – Радиус действия: 8 м при монтажной высоте 2,0 м – Монтажная высота: 1,8 – 2,5м – Сенсорика: Пассивный ИК – Угол обнаружения: 180° – Температурный диапазон: -20°C – +40°C – Частота Bluetooth: 2,4 – 2,48ГГц – Мощность передатчика Bluetooth: 5дБм/3мВт – Вид защиты IP54 RU– 112 – Разрывная мощность: – Нагрузка ламп накаливания/галогенных ламп: 1.000 Вт – Светодиод / нагрузка ЭКГ: 350 Вт (макс. 50 единиц c < 132 мкФ)

Опасность из-за удара электрическим током! Прикосновение к токопроводящим деталям может приводить к удару электрическим током, ожогам или летальному исходу.

• Отключить электричество и прервать подачу напряжения.

• Проверить отсутствие напряжения индикато- ром напряжения.

• Обеспечить, что напряжение не подается. Опасность имущественного ущерба! Замена соединительных кабелей может приво- дить к короткому замыканию.

• Идентифицировать соединительные кабели.

• Заново подсоединить соединительные кабели. Присоединение сетевого провода Сетевой провод состоит из 4 жил: L = фаза (обычно черного, коричневого или серого цвета) = включенная фаза (обычно черного, коричневого или серого цвета) N = нулевой провод (чаще всего синий) PE = провод заземления (зеленый/желтый)

Уплотнители предусмотрены для сетевого провода с наружным диаметром в 5 – 10 мм.

Провод заземления для этого изделия подклю- чать не требуется. Диаграмма подключения (рис. 4.1)

• Проверить все конструктивные детали на предмет повреждения. При повреждениях не включать продукт.

• Выбрать подходящее место для монтажа. – С учетом радиуса действия. (рис.5.1) – С учетом регистрации движений. (рис.5.2/5.3) – Без вибраций. – Зона охвата свободна от препятствий. – Не во взрывоопасных зонах. – Не на легко возгораемых поверхностях. Порядок монтажа

• Проверить, отключена ли подача напряже- ния. (рис. 4.1)

• Отпустить крепежный винт. (рис. 5.4)

• Отсоединить сенсорный блок от кронштейна. (рис. 5.5)

• Наметить отверстия для сверления. (рис. 5.6)

• Просверлить отверстия (ø 6) и вставить дюбели. (рис. 5.7)

• Прикрутить кронштейн. – Вариант скрытой проводки (рис. 5.8) – Вариант открытой проводки с наружной рамкой (рис. 5.9)

• Подключить сетевой провод согласно обо- значениям клемм. К N и можно дополни- тельно подключить внешнюю нагрузку. (рис. 5.10)

• Надеть сенсорный блок на кронштейн. (рис. 5.11)

• Затянуть крепежный винт. (рис. 5.12)

• Включить электропитание. (рис. 5.12)

• Выполнить регулировки ➜ "6. Эксплуатация"

Заводские настройки Время включения лампы: 5 секунд Установка сумеречного включения: (дневной

Радиус действия: 100% Приложение Steinel Connect Для конфигурации сенсорного переключателя с помощью смартфона или планшета необхо- димо скачать приложение STEINEL Connect из AppStore. Необходим смартфон или планшет с Bluetooth.– 113 – Android iOS Функции, которые могут настраиваться посредством приложения Steinel Connect: – Регулировка времени 5 сек. – 60 мин. – Установка сумеречного включения 2 – 1.000 лк, дневной режим, обучение лк, обучение

– Установка дальности действия – Объединение в сеть Bluetooth Функция СИД – Инициализация: СИД мигает зеленым. – Идентификация по Bluetooth: СИД медленно мигает синим. – Стандартный режим: СИД выключен Время включения Необходимое время освещения управляемого потребителя может быть установлено плавно в диапазоне от 5 сек. до макс. 60 мин. Каждое зарегистрированное движение до истечения этого времени заново начинает отсчет времени.

После каждого процесса отключения потреби- теля обнаружение нового движения прерывает- ся прим. на 1 секунду. Только по истечении это- го времени потребитель может снова включать свет при движении. Установка сумеречного включения Желаемый порог срабатывания сенсорного переключателя можно установить плавно от прим. 2 до 1.000 лк. Настройка зоны обнаружения Зона обнаружения сенсора разделена на три зоны (рис. 6.1): – Каждую из трех зон можно активировать или деактивировать отдельно. – Радиус действия можно отрегулировать отдельно для каждой из трех зон.

При настройке зоны обнаружения рекоменду- ется установить минимальную продолжитель-

При установке зоны обнаружения и при про- ведении эксплуатационного теста при дневном свете устанавливаемый сумеречный порог должен быть установлен на режим дневного

Объединение в сеть Bluetooth (Bluetooth Mesh) Сенсорный переключатель соответствует стандарту Bluetooth Mesh. Он может быть объединен в сеть со всеми продуктами, которые соответствуют стандарту Bluetooth Mesh. Настройка переключателя сенсоров выполняется с помощью приложения Steinel Connect. Когда переключатель сенсоров подключается к приложению Steinel Connect впервые, соответствующие сетевые ключи со- храняются на смартфоне или планшете. Ключи исключают несанкционированный доступ к сенсору. Для доступа с другого смартфона или планшета необходимо совместно использовать сетевой ключ.

Опасность из-за удара электрическим током! Попадание воды на токопроводящие детали может приводить к удару электрическим током, ожогам или летальному исходу.

• Чистить прибор только в сухом состоянии. Опасность имущественного ущерба! Неправильные чистящие средства могут повре- дить изделие.

• Чистить прибор слегка увлажненной тряпкой без чистящих средств.

Прибор без напряжения. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Обрыв кабеля.

• Включить сетевой выключатель.

• Проверить провод индикатором напряжения. – Короткое замыкание на сетевом проводе.

• Проверить соединения. RU– 114 – Изделие не включается. – Неправильно выбрана установка сумеречного

• Яркость срабатывания установить заново. – Выключен сетевой выключатель.

• Включить сетевой выключатель. – Предохранитель не включен или неисправен.

• Включить предохранитель.

• Заменить неисправный предохранитель. – Зона охвата слишком маленькая или не корректная.

• Проверить зону обнаружения и отрегули-

Изделие не выключается. – Постоянное движение в зоне обнаружения

• Проверить зону обнаружения.

• При необходимости ограничить зону охвата или изменить. Нежелательное включение прибора. – Движение в зоне обнаружения, например, животные, деревья или машины.

• Проверить зону обнаружения.

• При необходимости ограничить зону охва- та или изменить. – Прибор движется, напр., за счет порывов ветра или сильных осадков.

• Установить прибор на прочное основание. Нет установки соединения смартфона или планшета с прибором. – Смартфон находится слишком близко к

• Расстояние до сенсорного переключателя как минимум 1,5 м. – Смартфон или планшет не совместим с приложением.

• Использовать другой смартфон или план-

– Версия приложения не самая последняя.

• Обновить приложение Steinel Connect. Нет соединения с приложением. – Сетевой ключ отсутствует на используемом смартфоне или планшете.

• Обеспечить общий доступ к сетевым клю- чам через приложение.

Электроприборы, комплектующие и упаковку следует направлять на экологичную вторичную переработку. Не выбрасывать электроприборы в бытовые отходы! Только для стран ЕС: Согласно действующей Европейской директиве по отработанному электрическому и элек- тронному оборудованию и ее реализации в национальных законодательствах отработанные электроприборы должны собираться отдельно и направляться на экологичную вторичную переработку.

10. Сертификат соответствия

Настоящим компания STEINEL GmbH заявляет, что сенсорный переключатель типа IS 180 digi отвечает требованиям директивы 2014/53/EU. Полный текст сертификата соот- ветствия ЕС доступен по следующему адресу в Интернете: www.steinel.de.

11. Гарантия производителя

Данное изделие производства STEINEL было с особым вниманием изготовлено и испытано на работоспособность и безопасность эксплуата- ции соответственно действующим инструкциям, а потом подвергнуто выборочному контролю качества. Фирма STEINEL гарантирует высокое качество и надежную работу изделия. Гарантий- ный срок эксплуатации составляет 36 месяцев со дня продажи изделия. Фирма обязуется устранить недостатки, которые возникли вслед- ствие дефекта материала или конструкции. Дефекты устраняются путем ремонта изделия либо заменой неисправных деталей по усмотре- нию фирмы. Гарантийный срок эксплуатации не распространяется на повреждения и дефек- ты, возникшие в результате износа деталей, ненадлежащей эксплуатации и ухода. Фирма не несет ответственности за материальный ущерб третьих лиц, нанесенный в процессе эксплуата- ции изделия.– 115 – Гарантия предоставляется только в том случае, если изделие в собранном и упакованном виде с кратким описанием неисправности было отправлено вместе с приложенным кассовым чеком или квитанцией (с датой продажи и печа- тью торгового предприятия) по адресу сервис- ной мастерской. Ремонтный сервис: По истечении гарантийного срока или при наличии неполадок, исключающих гарантию, обратитесь в ближайшее сервисное предприя- тие, чтобы получить информацию о возможно- сти ремонта.
