BEDIENUNGSANLEITUNG IS 180 Digi STEINEL

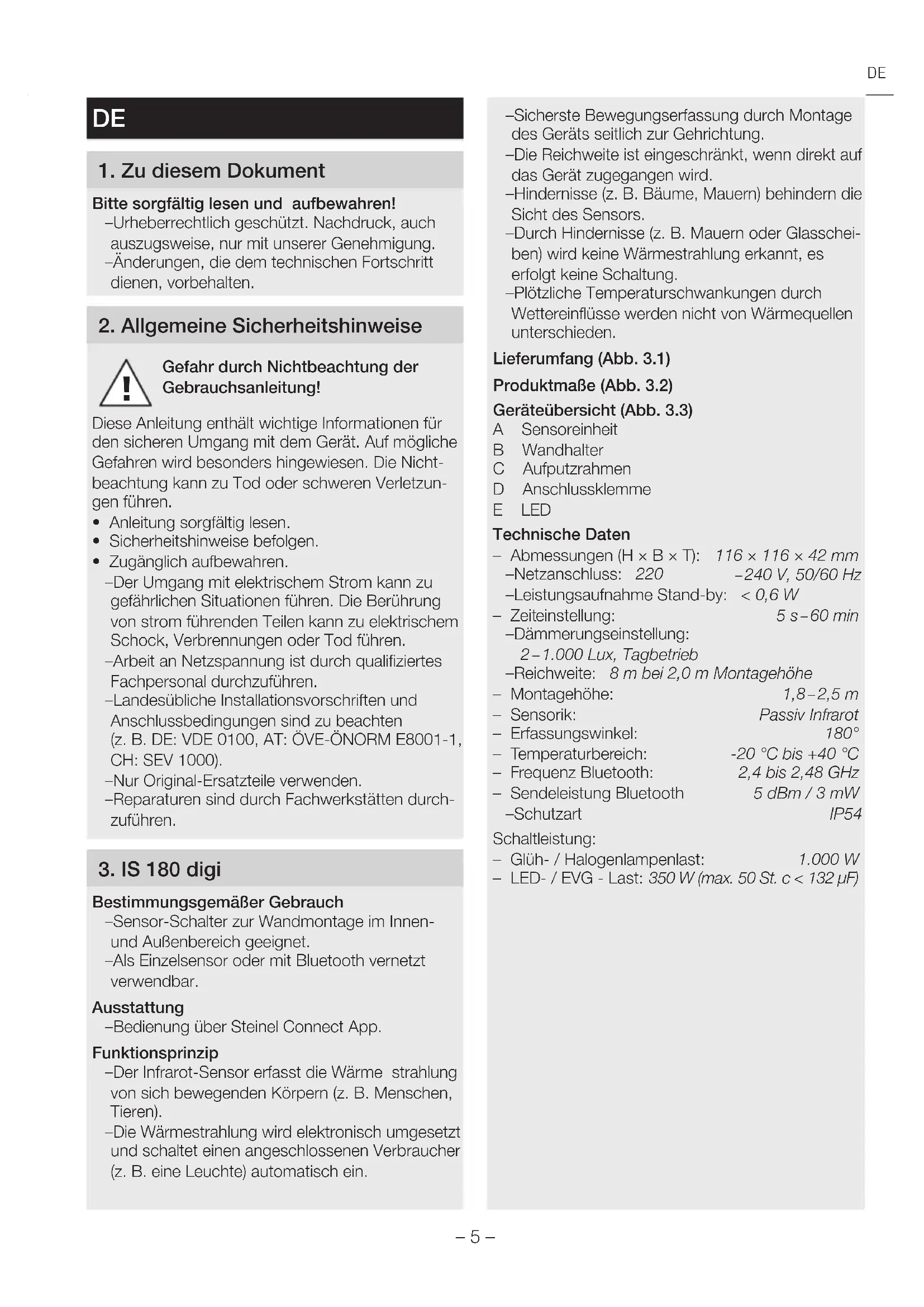

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren! – Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung. – Änderungen, die dem technischen Fortschritt dienen, vorbehalten.

2. Allgemeine Sicherheitshinweise

Gefahr durch Nichtbeachtung der Gebrauchsanleitung! Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen. Die Nicht- beachtung kann zu Tod oder schweren Verletzun- gen führen.

• Anleitung sorgfältig lesen.

• Sicherheitshinweise befolgen.

• Zugänglich aufbewahren. – Der Umgang mit elektrischem Strom kann zu gefährlichen Situationen führen. Die Berührung von strom führenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen. – Arbeit an Netzspannung ist durch qualifiziertes Fachpersonal durchzuführen. – Landesübliche Installationsvorschriften und Anschlussbedingungen sind zu beachten (z.B. DE: VDE 0100, AT: ÖVE-ÖNORM E8001-1, CH:SEV 1000). – Nur Original-Ersatzteile verwenden. – Reparaturen sind durch Fachwerkstätten durch- zuführen.

Bestimmungsgemäßer Gebrauch – Sensor-Schalter zur Wandmontage im Innen- und Außenbereich geeignet. – Als Einzelsensor oder mit Bluetooth vernetzt verwendbar. Ausstattung – Bedienung über Steinel Connect App. Funktionsprinzip – Der Infrarot-Sensor erfasst die Wärme strahlung von sich bewegenden Körpern (z.B. Menschen, Tieren). – Die Wärmestrahlung wird elektronisch umgesetzt und schaltet einen angeschlossenen Verbraucher (z. B. eine Leuchte) automatisch ein. – Sicherste Bewegungserfassung durch Montage des Geräts seitlich zur Gehrichtung. – Die Reichweite ist eingeschränkt, wenn direkt auf das Gerät zugegangen wird. – Hindernisse (z.B. Bäume, Mauern) behindern die Sicht des Sensors. – Durch Hindernisse (z.B. Mauern oder Glasschei- ben) wird keine Wärmestrahlung erkannt, es erfolgt keine Schaltung. – Plötzliche Temperaturschwankungen durch Wettereinflüsse werden nicht von Wärmequellen unterschieden. Lieferumfang (Abb. 3.1) Produktmaße (Abb. 3.2) Geräteübersicht (Abb. 3.3) A Sensoreinheit B Wandhalter C Aufputzrahmen D Anschlussklemme E LED Technische Daten – Abmessungen (H×B×T): 116×116×42mm – Netzanschluss: 220 – 240V, 50/60Hz – Leistungsaufnahme Stand-by: <0,6W – Zeiteinstellung: 5s – 60min – Dämmerungs einstellung: 2 – 1.000Lux, Tagbetrieb – Reichweite: 8m bei 2,0 m Montagehöhe – Montagehöhe: 1,8 – 2,5m – Sensorik: Passiv Infrarot – Erfassungswinkel: 180° – Temperaturbereich: -20°C bis +40°C – Frequenz Bluetooth: 2,4 bis 2,48GHz – Sendeleistung Bluetooth 5dBm/3mW – Schutzart IP54 Schaltleistung: – Glüh-/Halogenlampenlast: 1.000W – LED-/EVG - Last: 350 W (max. 50 St. c < 132 µF) DE– 6 –

4. Elektrische Installation

Gefahr durch elektrischen Strom! Die Berührung von stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Strom abschalten und Spannungs zufuhr unterbrechen.

• Spannungsfreiheit mit Spannungs prüfer kontrollieren.

• Sicherstellen, dass die Spannungs zufuhr unterbrochen bleibt. Gefahr von Sachschäden! Ein Vertauschen der Anschlussleitungen kann zu Kurzschluss führen.

• Anschlussleitungen identifizieren.

• Anschlussleitungen neu verbinden. Anschluss Netzzuleitung Die Netzzuleitung besteht aus einem 4-adrigen Kabel: L = Phase (meistens schwarz, braun oder grau) = Geschaltete Phase (meistens schwarz, braun oder grau) N = Neutralleiter (meistens blau) PE = Schutzleiter (grün/gelb) Hinweis: Die Dichtstopfen sind für eine Netzzuleitung mit einem Außendurchmesser von 5 – 10 mm vorge- sehen. Hinweis: Der Schutzleiter muss bei diesem Produkt nicht angeschlossen werden. Anschlussdiagramm (Abb. 4.1)

• Alle Bauteile auf Beschädigung prüfen. Bei Schäden das Produkt nicht in Betrieb nehmen.

• Geeigneten Montageort auswählen. – Unter Berücksichtigung der Reichweite. (Abb.5.1) – Unter Berücksichtigung der Bewegungserfas- sung. (Abb.5.2/5.3) – Erschütterungsfrei. – Erfassungsbereich frei von Hinder nissen. – Nicht in explosionsgefährdeten Bereichen. – Nicht auf leicht entflammbaren Oberflächen. Montageschritte

• Prüfen, dass die Spannungs zufuhr abgeschaltet ist. (Abb. 4.1)

• Sicherungsschraube lösen. (Abb. 5.4)

• Sensoreinheit vom Wandhalter trennen. (Abb. 5.5)

• Bohrlöcher anzeichnen. (Abb. 5.6)

• Löcher bohren (ø 6) und Dübel einsetzen. (Abb. 5.7)

• Wandhalter festschrauben. – Variante Unterputz (Abb. 5.8) – Variante Aufputz mit Aufputzrahmen (Abb. 5.9)

• Netzzuleitung laut Klemmenbeschriftung anschließen. An N und kann zusätzlich eine externe Last angeschlossen werden. (Abb. 5.10)

• Sensoreinheit auf den Wandhalter aufsetzen. (Abb. 5.11)

• Sicherungsschraube festziehen. (Abb. 5.12)

• Stromversorgung einschalten. (Abb. 5.12)

• Einstellungen vornehmen ➜ „6. Funktion“

Werkseinstellungen Zeiteinstellung: 5Sekunden Dämmerungseinstellung: (Tagbetrieb) Reichweite: 100% Steinel Connect App Für die Konfiguration des Sensor-Schalters mit Smartphone oder Tablet muss die STEINEL Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein bluetoothfähiges Smartphone oder Tablet erforderlich. Android iOS– 7 – Funktionen, durch die Steinel Connect App einstellbar: – Zeiteinstellung 5s – 60Min – Dämmerungseinstellung 2 – 1.000Lux, Tagbetrieb, Lux-Teach, Uhrzeit-Teach – Reichweiteneinstellung – Bluetooth-Vernetzung LED-Funktion – Initialisierung: LED blinkt grün. – Bluetooth-Identifizierung: LED blinkt langsam blau. – Normalbetrieb: LED ist aus. Zeiteinstellung Die gewünschte Leuchtdauer des angesteuerten Verbrauchers kann stufenlos von ca. 5Sekunden bis max. 60Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet. Hinweis: Nach jedem Abschaltvorgang des Verbrauchers ist eine erneute Bewegungserfassung für ca. 1Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann der Verbraucher bei Bewegung wieder Licht schalten. Dämmerungseinstellung Die gewünschte Ansprechschwelle des Sensor- Schalters kann stufenlos von ca. 2 bis 1.000Lux eingestellt werden. Erfassungsbereichseinstellung Der Erfassungsbereich des Sensors ist in drei Bereiche aufgeteilt (Abb. 6.1): – Jede der drei Bereiche kann einzeln aktiviert oder deaktiviert werden. – Für jeden der drei Bereiche kann die Reichweite einzeln eingestellt werden. Hinweis: Bei Einstellung des Erfassungsbereichs wird empfohlen die kürzeste Zeit zu wählen. Hinweis: Bei der Einstellung des Erfassungsbereichs und für den Funktionstest bei Tageslicht muss die Dämmerungseinstellung auf Tageslichtbetrieb stehen. Bluetooth Vernetzung (Bluetooth Mesh) Der Sensor-Schalter entspricht dem Bluetooth Mesh Standard. Er kann mit allen Produkten die dem Bluetooth Mesh Standard entsprechen vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per Steinel Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und Steinel Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugri auf den Sensor ausgeschlossen. Für den Zugri über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.

7. Reinigung und Pflege

Gefahr durch elektrischen Strom! Der Kontakt von Wasser mit stromführenden Teilen kann zu elektrischem Schock, Verbrennungen oder Tod führen.

• Gerät nur im trockenen Zustand reinigen. Gefahr von Sachschäden! Durch falsche Reinigungsmittel kann das Gerät beschädigt werden.

• Gerät mit einem leicht angefeuchteten Tuch ohne Reinigungsmittel reinigen.

Gerät ohne Spannung. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Leitung unterbrochen.

• Netzschalter einschalten.

• Leitung mit Spannungsprüfer überprüfen. – Kurzschluss in der Netzzuleitung.

• Anschlüsse überprüfen. Gerät schaltet nicht ein. – Dämmerungseinstellung falsch gewählt.

• Ansprechhelligkeit neu einstellen. – Netzschalter aus.

• Netzschalter einschalten. – Sicherung nicht eingeschaltet oder defekt.

• Sicherung einschalten.

• Defekte Sicherung austauschen. – Erfassungsbereich zu klein oder nicht korrekt.

• Erfassungsbereich kontrollieren und justieren. DE– 8 – Gerät schaltet nicht aus. – Dauernde Bewegung im Erfassungsbereich.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschrän- ken oder verändern. Gerät schaltet unerwünscht ein. – Bewegung im Erfassungsbereich z. B. durch Tiere, Bäume oder Autos.

• Erfassungsbereich kontrollieren.

• Bei Bedarf den Erfassungsbereich einschrän- ken oder verändern. – Gerät bewegt sich z. B. durch Windböen oder Niederschlag.

• Gerät auf festem Untergrund montieren. Kein Verbindungsaufbau vom Smartphone oder Tablet zum Gerät. – Das Smartphone befindet sich zu nah am Gerät.

• Abstand zum Sensor-Schalter mindestens 1,5 m. – Die App ist nicht kompatibel mit dem Smartpho- ne oder Tablet.

• Anderes Smartphone oder Tablet verwenden. – App-Version nicht auf dem neusten Stand.

• Steinel Connect App im AppStore updaten. Keine Verbindung zur App. – Netzwerkschlüssel auf dem verwendeten Smart- phone oder Tablet nicht vorhanden.

• Netzwerkschlüssel per App teilen.

Elektrogeräte, Zubehör und Verpackungen müssen einer umweltgerechten Wiederverwertung zuge- führt werden. Werfen Sie Elektrogeräte nicht in den Hausmüll! Nur für EU-Länder: Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik- Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

10. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der Sensor-Schalter IS 180 digi der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

11. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Diesel- straße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Endkunden gerne eine Ga- rantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungs- fehler beruhen und uns unverzüglich nach Fest- stellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie gilt für sämtliche STEINEL- Produkte, die in Deutschland gekauft und verwen- det werden, ausschließlich der STEINEL Professio- nal-Produkte. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Aus- tausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten. Die Garantiezeit für Ihr erworbenes STEINEL- Produkt beträgt 3 Jahre (bei Produkten der XLED home-Serie 5 Jahre) jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung. Gesetzliche Mängelrechte, Unentgeltlichkeit Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzli- chen Rechte bei Mängeln ist unentgeltlich. Ausnahmen von der Garantie Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie aus- geschlossen: – bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL-Produkt, die auf ge- brauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind, – bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise, – wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,– 9 – – wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungs anleitung erfolgt sind, – wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden, – bei Transportschäden oder -verlusten.Geltung deutschen RechtsEs gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Ver-träge über den internationalen Warenkauf (CISG).GeltendmachungWenn Sie die Garantie in Anspruch nehmen wollen, senden Sie es bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.
