MANUAL DE USUARIO IS 180 Digi STEINEL

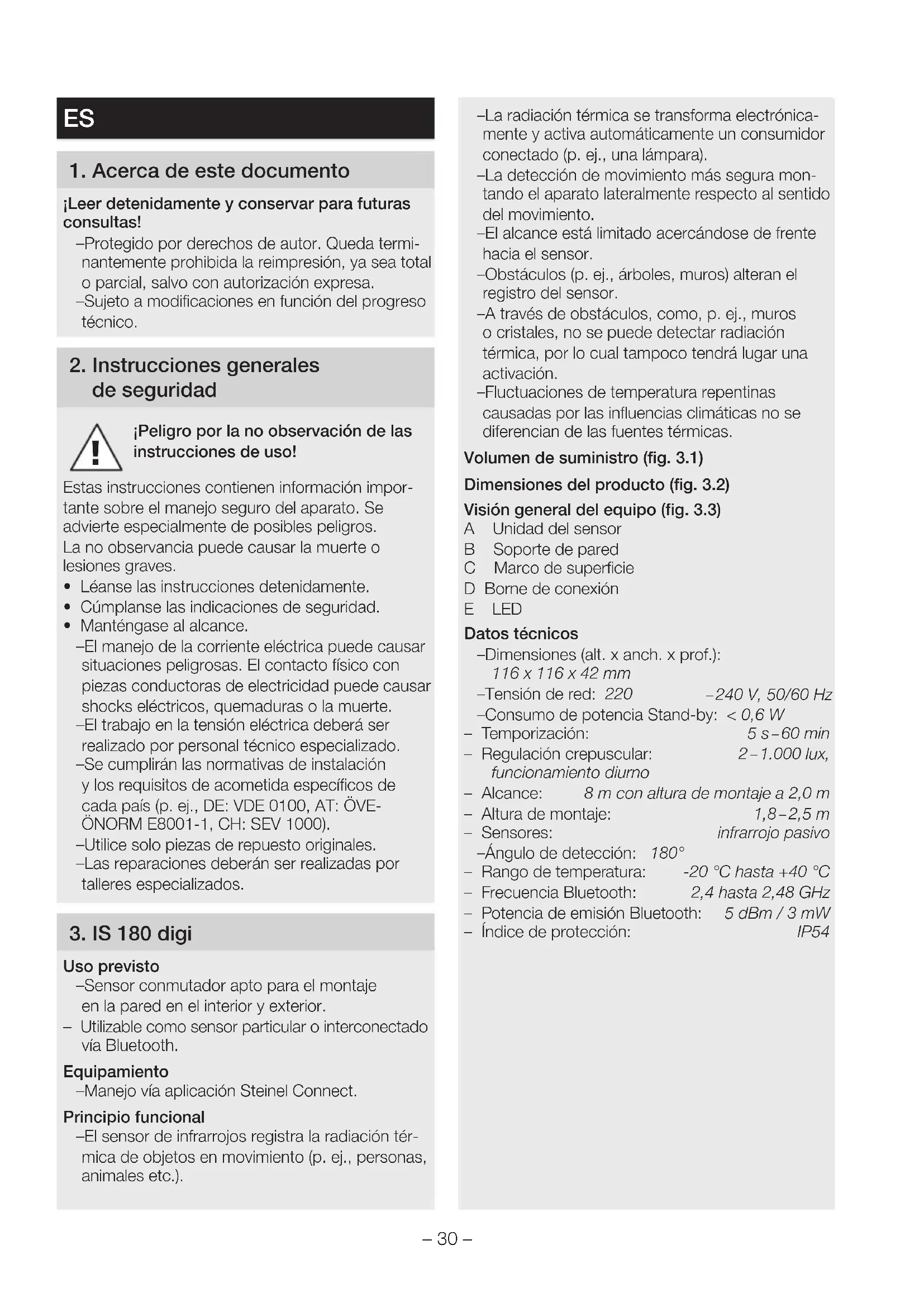

¡Leer detenidamente y conservar para futuras consultas! – Protegido por derechos de autor. Queda termi- nantemente prohibida la reimpresión, ya sea total o parcial, salvo con autorización expresa. – Sujeto a modificaciones en función del progreso técnico.

2. Instrucciones generales

¡Peligro por la no observación de las instrucciones de uso! Estas instrucciones contienen información impor- tante sobre el manejo seguro del aparato. Se advierte especialmente de posibles peligros. La no observancia puede causar la muerte o lesiones graves.

• Léanse las instrucciones detenidamente.

• Cúmplanse las indicaciones de seguridad.

• Manténgase al alcance. – El manejo de la corriente eléctrica puede causar situaciones peligrosas. El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte. – El trabajo en la tensión eléctrica deberá ser realizado por personal técnico especializado. – Se cumplirán las normativas de instalación y los requisitos de acometida específicos de cada país (p. ej., DE: VDE0100, AT: ÖVE- ÖNORME8001-1, CH: SEV1000). – Utilice solo piezas de repuesto originales. – Las reparaciones deberán ser realizadas por talleres especializados.

Uso previsto – Sensor conmutador apto para el montaje en la pared en el interior y exterior. – Utilizable como sensor particular o interconectado vía Bluetooth. Equipamiento – Manejo vía aplicación Steinel Connect. Principio funcional – El sensor de infrarrojos registra la radiación tér- mica de objetos en movimiento (p.ej., personas, animales etc.). – La radiación térmica se transforma electrónica- mente y activa automáticamente un consumidor conectado (p. ej., una lámpara). – La detección de movimiento más segura mon- tando el aparato lateralmente respecto al sentido del movimiento. – El alcance está limitado acercándose de frente hacia el sensor. – Obstáculos (p.ej., árboles, muros) alteran el registro del sensor. – A través de obstáculos, como, p. ej., muros o cristales, no se puede detectar radiación térmica, por lo cual tampoco tendrá lugar una activación. – Fluctuaciones de temperatura repentinas causadas por las influencias climáticas no se diferencian de las fuentes térmicas. Volumen de suministro (fig.3.1) Dimensiones del producto (fig.3.2) Visión general del equipo (fig.3.3) A Unidad del sensor B Soporte de pared C Marco de superficie D Borne de conexión E LED Datos técnicos – Dimensiones (alt. x anch. x prof.): 116 x 116 x 42 mm – Tensión de red: 220 – 240V, 50/60Hz – Consumo de potencia Stand-by: <0,6W – Temporización: 5s – 60min – Regulación crepuscular: 2 – 1.000lux, funcionamiento diurno – Alcance: 8m con altura de montaje a 2,0 m – Altura de montaje: 1,8 – 2,5m – Sensores: infrarrojo pasivo – Ángulo de detección: 180° – Rango de temperatura: -20°C hasta +40°C – Frecuencia Bluetooth: 2,4 hasta 2,48GHz – Potencia de emisión Bluetooth: 5dBm/3mW – Índice de protección: IP54– 31 – Potencia de ruptura: – Carga de bombilla incandescente/halógena: 1.000 W – Carga LED / ECG: 350 W (máx. 50 unidades c < 132 µF)

4. Instalación eléctrica

¡Peligro por corriente eléctrica! El contacto físico con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Desconectar la corriente e interrumpir la alimentación eléctrica.

• Controlar la ausencia de tensión con un comprobador de tensión.

• Asegurar que la alimentación eléctrica permanezca interrumpida. ¡Peligro de daños materiales! Los cables invertidos pueden causar cortocircuitos.

• Identificar los cables de conexión.

• Volver a conectar los cables de conexión. Conexión del cable de alimentación de red El cable de alimentación de red consta de un conductor de 4 hilos: L = fase (generalmente negro, marrón o gris) = fase de conmutación (generalmente negro, marrón o gris) N = neutro (generalmente azul) PE = toma de tierra (verde/amarillo) Nota: Los tapones de goma están previstos para un cable de alimentación con un diámetro exterior de 5 a 10 mm. Nota: Para este producto no es necesario conectar la toma de tierra. Diagrama de conexiones (fig.4.1)

Preparación de montaje

• Asegurarse de que todos los componentes se encuentran en perfecto estado. No poner en servicio el producto si presenta daños.

• Elegir un lugar de montaje adecuado. – Tener para ello en cuenta el alcance. (fig. 5.1) – Tener para ello en cuenta la detección de movimientos. (fig.5.2/5.3) – Sin vibraciones. – Campo de detección libre de obstáculos. – No en zonas con peligro de explosión. – No sobre superficies fácilmente inflamables. El montaje por pasos

• Comprobar que la alimentación de tensión esté desconectada. (fig. 4.1)

• Desenroscar el tornillo de retención. (fig. 5.4)

• Separar unidad del sensor del soporte de pared. (fig. 5.5)

• Marcar los orificios a taladrar. (fig. 5.6)

• Taladrar los orificios (Ø 6) e insertar los tacos. (fig. 5.7)

• Atornillar el soporte de pared. – Variante empotrada (fig. 5.8) – Variante de superficie con marco de superficie (fig. 5.9)

• Conectar el cable de alimentación de red como indican los bornes. A N y se puede conectar una carga externa adicional. (fig. 5.10)

• Colocar la unidad del sensor en el soporte de pared. (fig. 5.11)

• Apretar el tornillo de retención. (fig. 5.12)

• Conectar la alimentación eléctrica. (fig. 5.12)

• Llevar a cabo los ajustes ➜ "6. Funciones"

Configuración de fábrica Temporización: 5segundos Regulación crepuscular: (funcionamiento diurno) Alcance: 100% Aplicación Steinel Connect Para configurar el sensor conmutador vía smart- phone o tablet, se ha de bajar la aplicación STEINEL Connect de su AppStore. Se requiere un smartphone o tablet aptos para Bluetooth. ES– 32 – Android iOS Funciones ajustables vía aplicación Steinel Connect: – Temporización: 5s – 60min – Regulación crepuscular 2 – 1.000 lux, funciona- miento diurno, aprendizaje lux, aprendizaje reloj – Regulación del alcance – Interconexión vía Bluetooth Funciones LED – Inicialización: LED parpadea en verde. – Identificación Bluetooth: LED parpadea despacio en azul. – Operación normal: LED apagado. Temporización El período de alumbrado deseado de la lámpara puede regularse sin etapas desde aprox. 5s hasta un máximo de 60min. Con cada movimiento detectado antes de transcurrir este período de tiempo, se inicia de nuevo la cuenta del reloj. Nota: Cada vez que se desconecta el consumidor hay que esperar aprox. 1 segundo para una nueva detección de movimientos. Solo una vez trans- currido este tiempo el consumidor puede volver a encender la luz al producirse movimiento. Regulación crepuscular El punto de activación deseado del sensor conmu- tador puede regularse sin etapas de 2 a 1.000lux aprox. Ajuste del campo de detección El campo de detección del sensor está dividido en tres zonas (fig. 6.1): – Cada una de las tres zonas puede activarse o desactivarse por separado. – Para cada una de las tres zonas, el alcance puede ajustarse por separado. Nota: Al regular el campo de detección, se recomienda seleccionar el tiempo más corto. Nota: Para ajustar el campo de detección y para la prueba de funcionamiento con luz diurna, la regulación crepuscular ha de estar puesta en funcionamiento diurno. Interconexión vía Bluetooth (Bluetooth Mesh) El sensor conmutador cumple con el estándar Bluetooth Mesh. Puede interconectarse con cual- quier producto que cumpla el estándar Bluetooth Mesh. El sensor conmutador se configura vía la app Steinel Connect. A establecerse la primera cone- xión entre el sensor conmutador y la app Steinel Connect, se memorizan las correspondientes claves de red en el smartphone o el tablet. A base de las claves, se excluye un acceso indebido al sensor. Para el acceso a otro smartphone o tablet adicional, hay que compartir la clave de red.

7. Limpieza y cuidados

¡Peligro por corriente eléctrica! El contacto del agua con piezas conductoras de electricidad puede causar shocks eléctricos, quemaduras o la muerte.

• Limpiar el dispositivo solo en estado seco. ¡Peligro de daños materiales! Utilizando un limpiador no apropiado, el aparato puede sufrir daños.

• Limpiar el dispositivo con un paño ligeramente humedecido sin detergente.

8. Reparación de averías

Aparato sin tensión. – Fusible desactivado o defectuoso.

• Cambiar el fusible defectuoso. – Línea interrumpida.

• Poner interruptor en ON.

• Comprobar la línea de alimentación con un comprobador de tensión. – Cortocircuito en el cable de alimentación.

• Comprobar las conexiones.– 33 – Aparato no se enciende. – Regulación crepuscular mal seleccionada.• Reajustar luminosidad reactiva. – Interruptor en OFF.• Poner interruptor en ON. – Fusible desactivado o defectuoso.• Activar fusible.• Cambiar el fusible defectuoso. – Campo de detección demasiado pequeño o incorrecto.• Comprobar y ajustar el campo de detección.Aparato no se apaga. – Movimiento permanente en el campo de detec-ción.• Comprobar el campo de detección.• En caso necesario, limitar o modificar el cam-po de detección.El aparato se enciende sin querer. – Movimiento en el campo de detección, p. ej., por animales, árboles o coches.• Comprobar el campo de detección.• En caso necesario, limitar o modificar el cam-po de detección. – El aparato se mueve, p. ej., por las ráfagas de viento o fuertes precipitaciones.• Montar el aparato sobre una base firme.No hay conexión entre smartphone o tablet y el dispositivo. – El smartphone está demasiado cerca del dispo-sitivo.• Distancia mínima al sensor conmutador 1,5 m. – El app no es compatible con el smartphone o tablet.• Utilizar otro smartphone o tablet. – Versión de la aplicación no está actualizada.• Actualizar app Steinel Connect en el AppStore.No hay conexión con el app. – Clave de red no disponible en el smartphone o tablet utilizado.• Compartir clave de red vía app.

Aparatos eléctricos, accesorios y embalajes han de someterse a un reciclamiento respetuoso con el medio ambiente.¡No eche los aparatos eléctricos a la basura doméstica!Solo para países de la UE:Según la Directiva europea vigente sobre residuos de aparatos eléctricos y electrónicos y su trans-posición al derecho nacional, aparatos eléctricos fuera de uso han de ser recogidos por separado y sometidos a un reciclamiento respetuoso con el medio ambiente.

10. Declaración de conformidad

Por la presente, STEINEL GmbH declara que el sensor conmutador IS 180 digi se corresponde con la Directiva 2014/53/UE. El texto completo de la declaración de conformidad UE está disponible a través de la siguiente dirección de Internet: www.steinel.de

11. Garantía de fabricante

Este producto STEINEL ha sido elaborado con el máximo esmero, habiendo pasado los controles de funcionamiento y seguridad previstos por las dis-posiciones vigentes, así como un control adicional de muestreo al azar. Steinel garantiza el perfecto estado y funcionamiento. El período de garantía es de 36meses comenzando el día de la venta al consumidor. Reparamos defectos de material o de fabricación, la garantía se aplicará a base de la reparación o el cambio de piezas defectuosas, según nuestro criterio. La prestación de garantía queda anulada para daños producidos en piezas de desgaste y daños y defectos originados por uso o mantenimiento inadecuados. Quedan excluidos de la garantía los daños consecuenciales causados en objetos ajenos. La garantía solo será efectiva enviando el aparato no deshecho, con una breve descripción del fallo, tíquet de caja o factura (con fecha de compra y sello del comercio), bien empa-quetado, al correspondiente centro de servicio. Servicio de reparación: una vez transcurrido el período de garantía o en caso de defectos sin derecho de garantía, consulte su centro de servicio más próximo para averiguar una posible reparaci- ón.

AÑOS DE FABRICANTE ES– 34 –
